ГОСТ Р 50618-93

Сильфоны компенсаторные однослойные металлические. Типы, общие технические требования

Обозначение:	ГОСТ Р 50618-93
Обозначение англ:	GOST R 50618-93
Статус:	действует
Название рус.:	Сильфоны компенсаторные однослойные металлические. Типы, общие технические требования
Название англ.:	Metal singlelayer bellows for compensation. Types, general specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1994

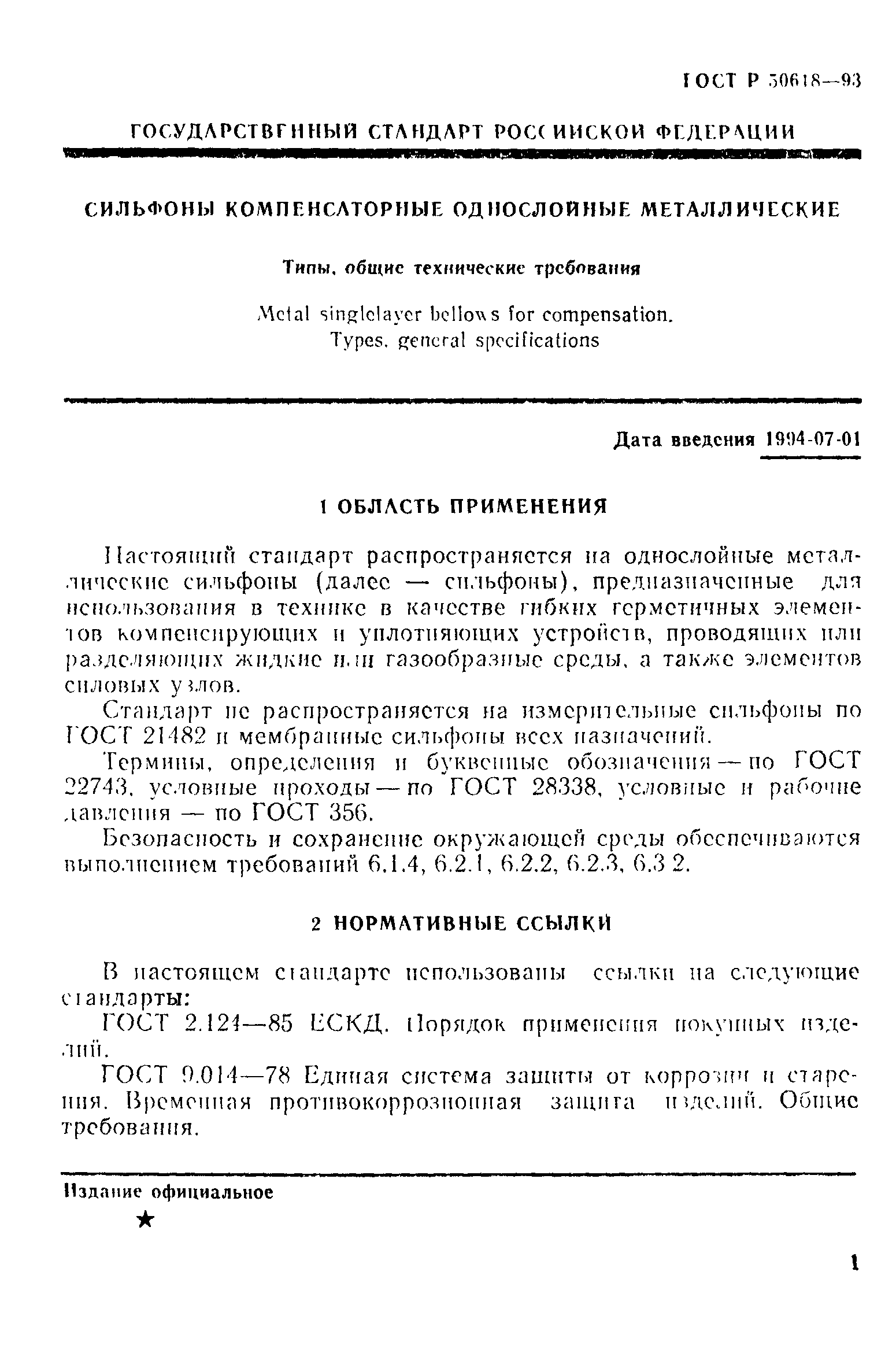

Область применения:	Стандарт распространяется на однослойные металлические сильфоны (далее - сильфоны), предназначенные для использования в технике в качестве гибких герметичных элементов компенсирующих и уплотняющих устройств, проводящих или разделяющих жидкие или газообразные среды, а также элементов силовых узлов. Стандарт не распространяется на измерительные сильфоны по ГОСТ 21482 и мембранные сильфоны всех назначений.

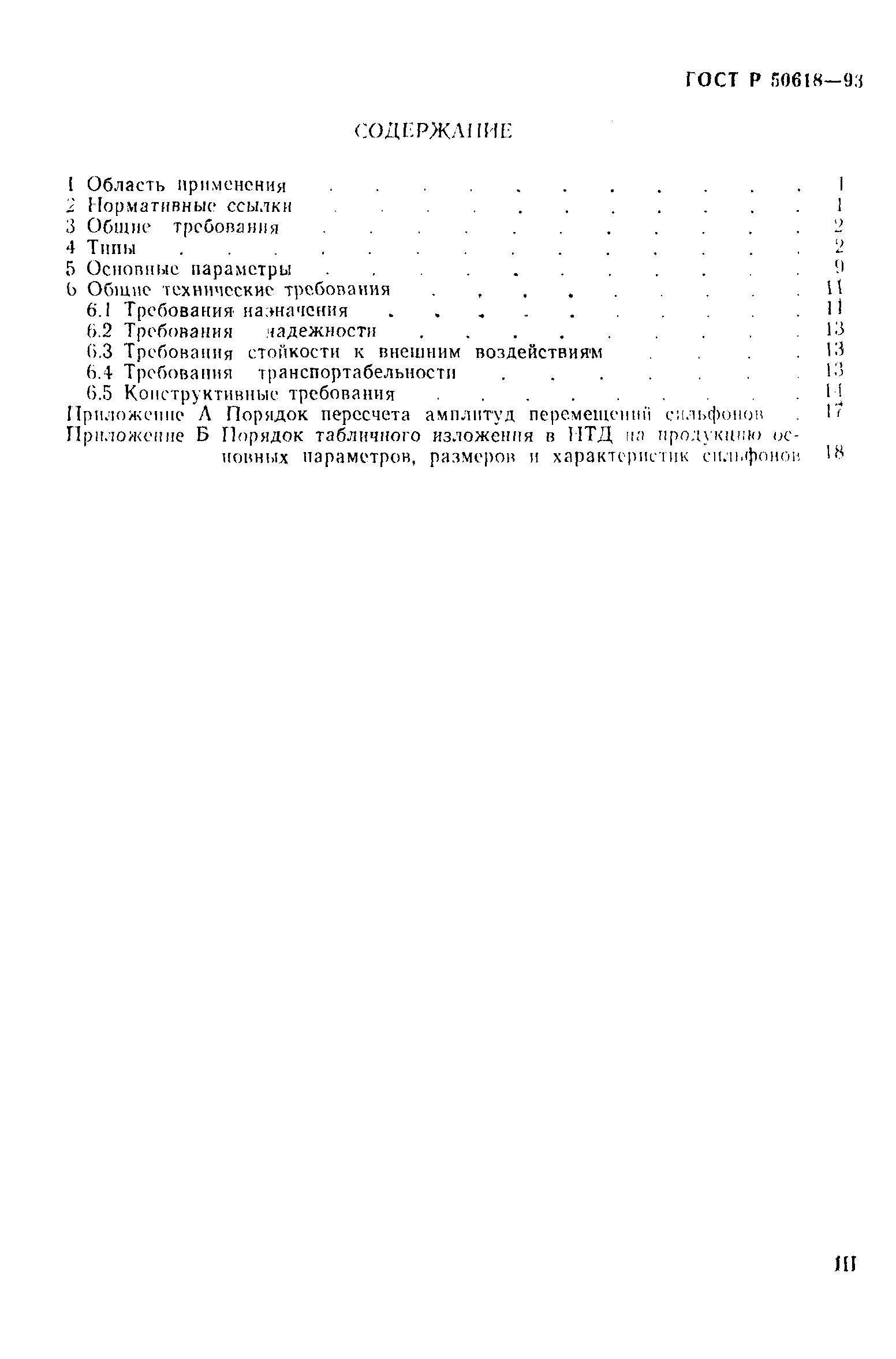

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Общие требования 4. Типы 5. Основные параметры 6. Общие технические требования    6.1 Требования назначения    6.2 Требования надежности    6.3 Требования стойкости к внешним воздействиям    6.4 Требования транспортабельности    6.5 Конструктивные требования Приложение А Порядок пересчета амплитуд перемещений сильфонов Приложение Б Порядок табличного изложения в НТД на продукцию основных параметров, размеров и характеристик сильфонов

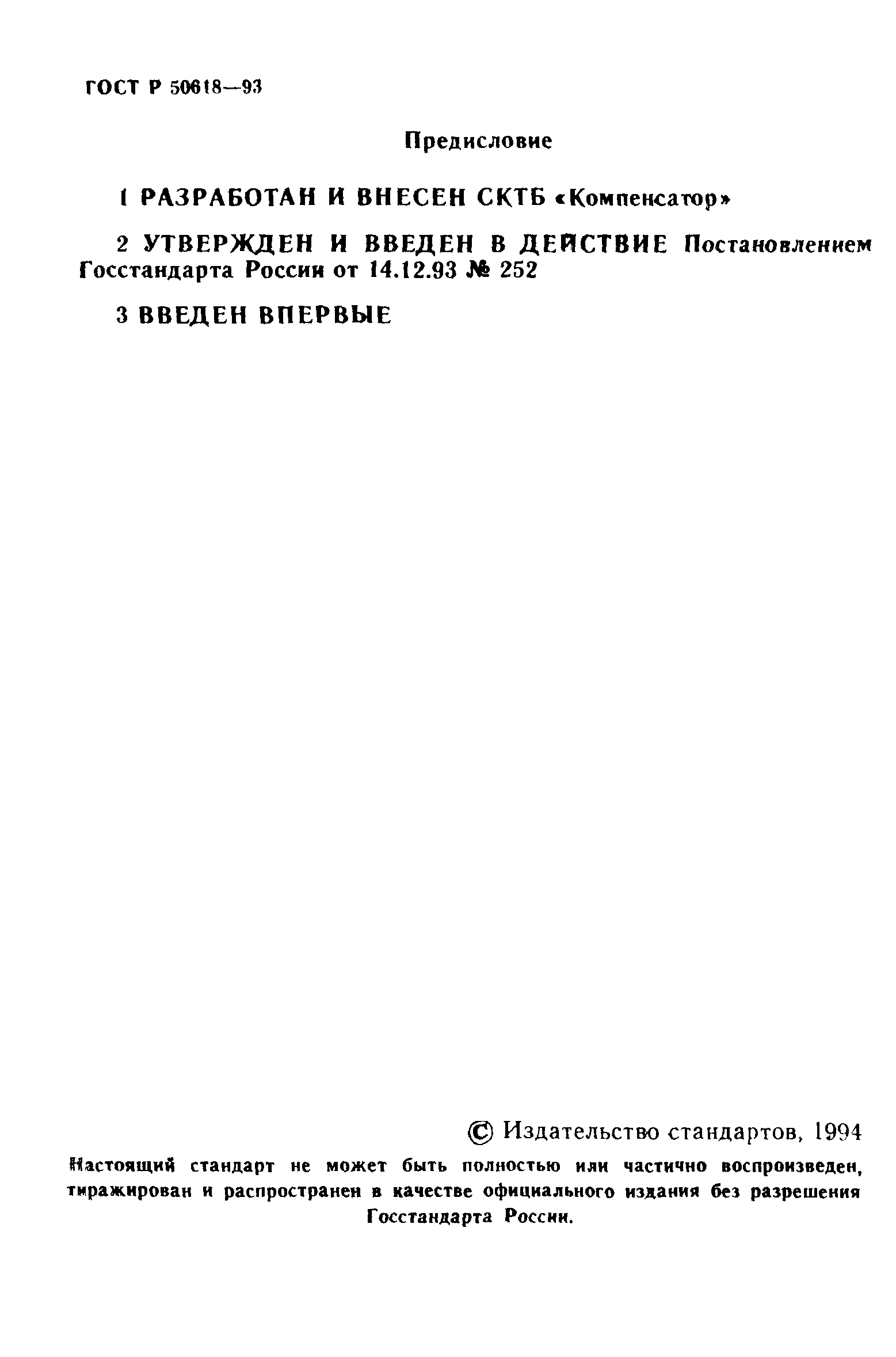

Разработан:	СКТБ Компенсатор
Утверждён:	14.12.1993 Госстандарт России (Russian Federation Gosstandart 252)
Издан:	Издательство стандартов (1994 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Уплотнения для труб и рукавов в сборе Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Уплотнения для труб и рукавов в сборе

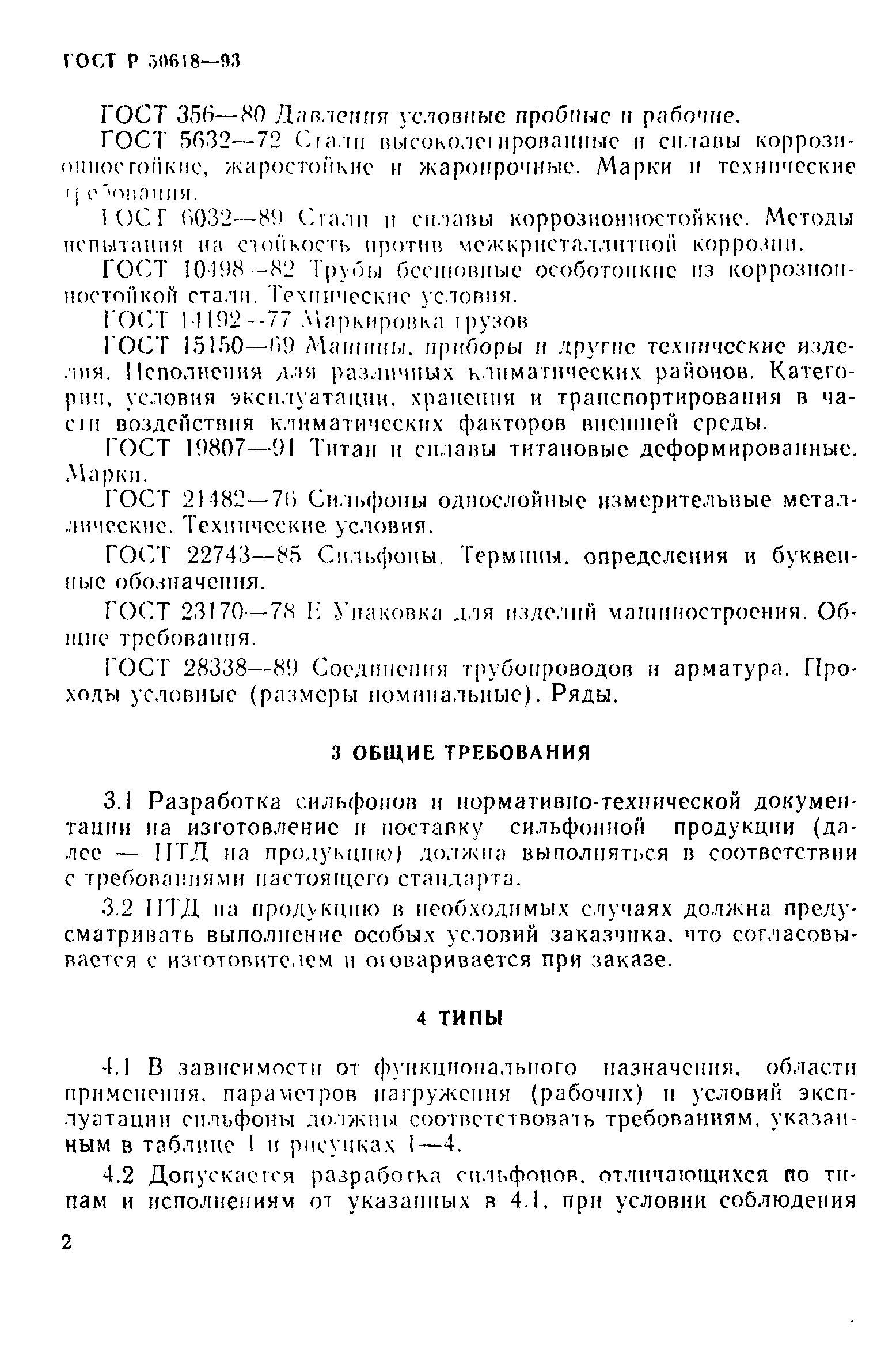

Нормативные ссылки:	ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 10498-82 «Трубы бесшовные особотонкостенные из коррозионно-стойкой стали. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 2.124-85 «Единая система конструкторской документации. Порядок применения покупных изделий» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 14192-77 «Маркировка грузов» ГОСТ 19807-91 «Титан и сплавы титановые деформируемые. Марки» ГОСТ 21482-76 «Сильфоны однослойные измерительные металлические. Технические условия» ГОСТ 22743-85 «Сильфоны. Термины, определения и буквенные обозначения» ГОСТ 6032-89 «Стали и сплавы коррозионно-стойкие. Методы испытания на стойкость против межкристаллитной коррозии»
