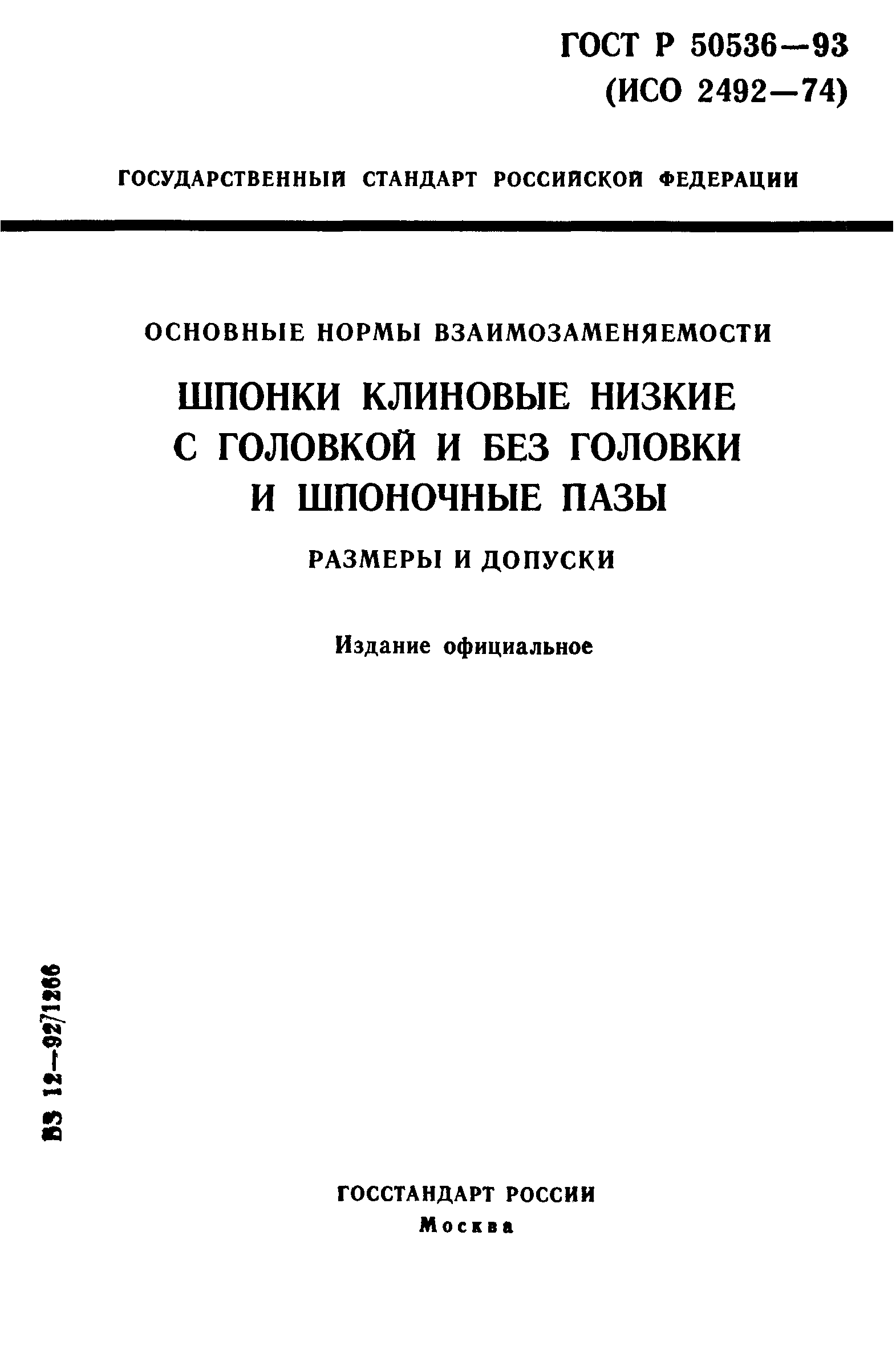

ГОСТ Р 50536-93

Основные нормы взаимозаменяемости. Шпонки клиновые низкие с головкой и без головки и шпоночные пазы. Размеры и допуски

Обозначение:	ГОСТ Р 50536-93
Обозначение англ:	GOST R 50536-93
Статус:	введен впервые
Название рус.:	Основные нормы взаимозаменяемости. Шпонки клиновые низкие с головкой и без головки и шпоночные пазы. Размеры и допуски
Название англ.:	Basic requirements for interchangeability. Thin taper keys with and without gib head and their corresponding keyways. Dimensions and tolerances
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1994
Область применения:	Стандарт устанавливает размерные характеристики низких клиновых шпонок с головкой и без головки и соответствующих лысок или шпоночных пазов на валу и во втулке. Стандарт устанавливает требования к материалу, из которого изготавливают шпонки и указывает соотношение между диаметром вала и сечением шпонки. Стандарт применяют для цилиндрических концов валов, для специальных случаев как, например, установка их в тонкостенных деталях. Стандарт применяют и для других концов валов.

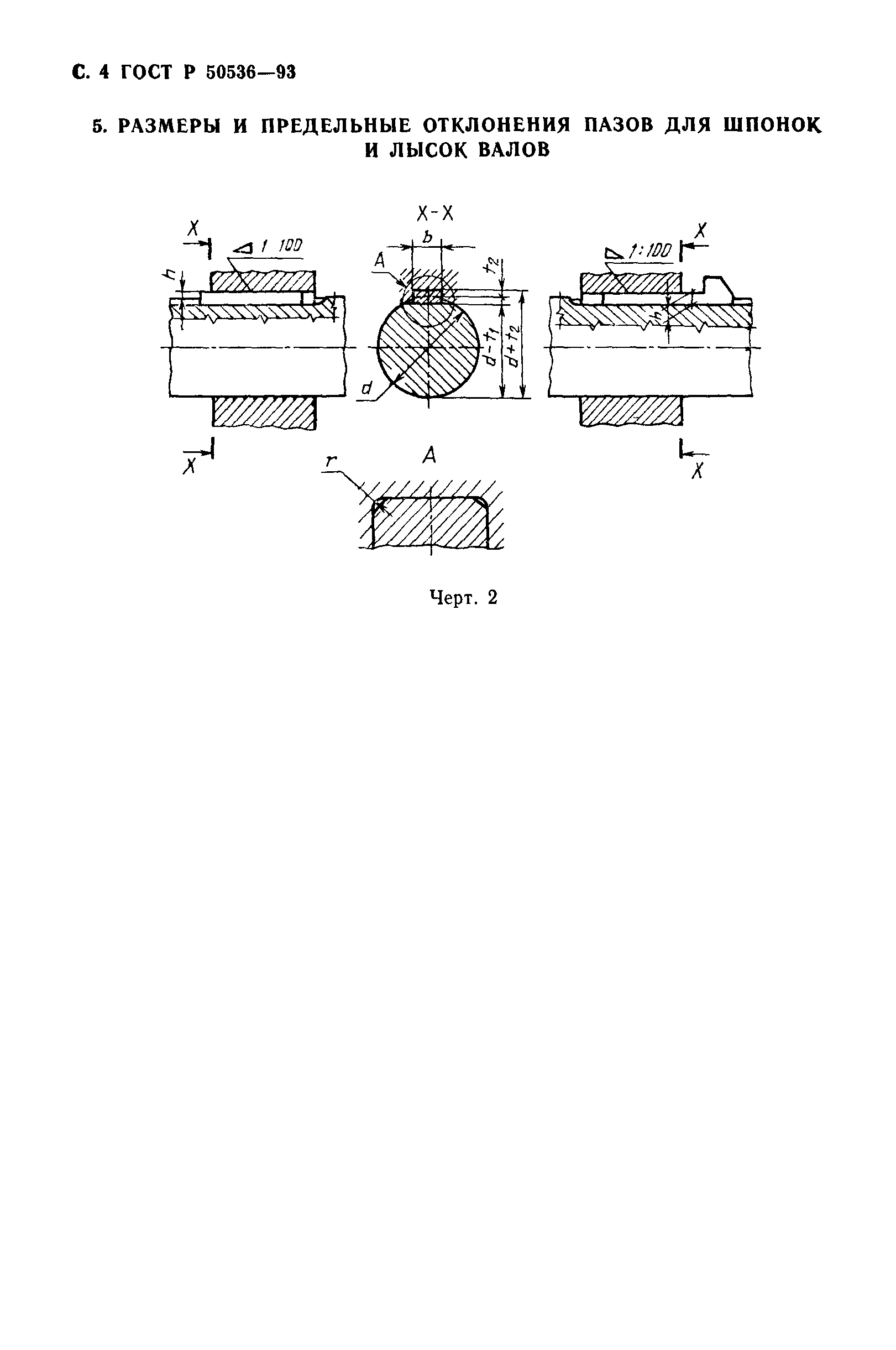

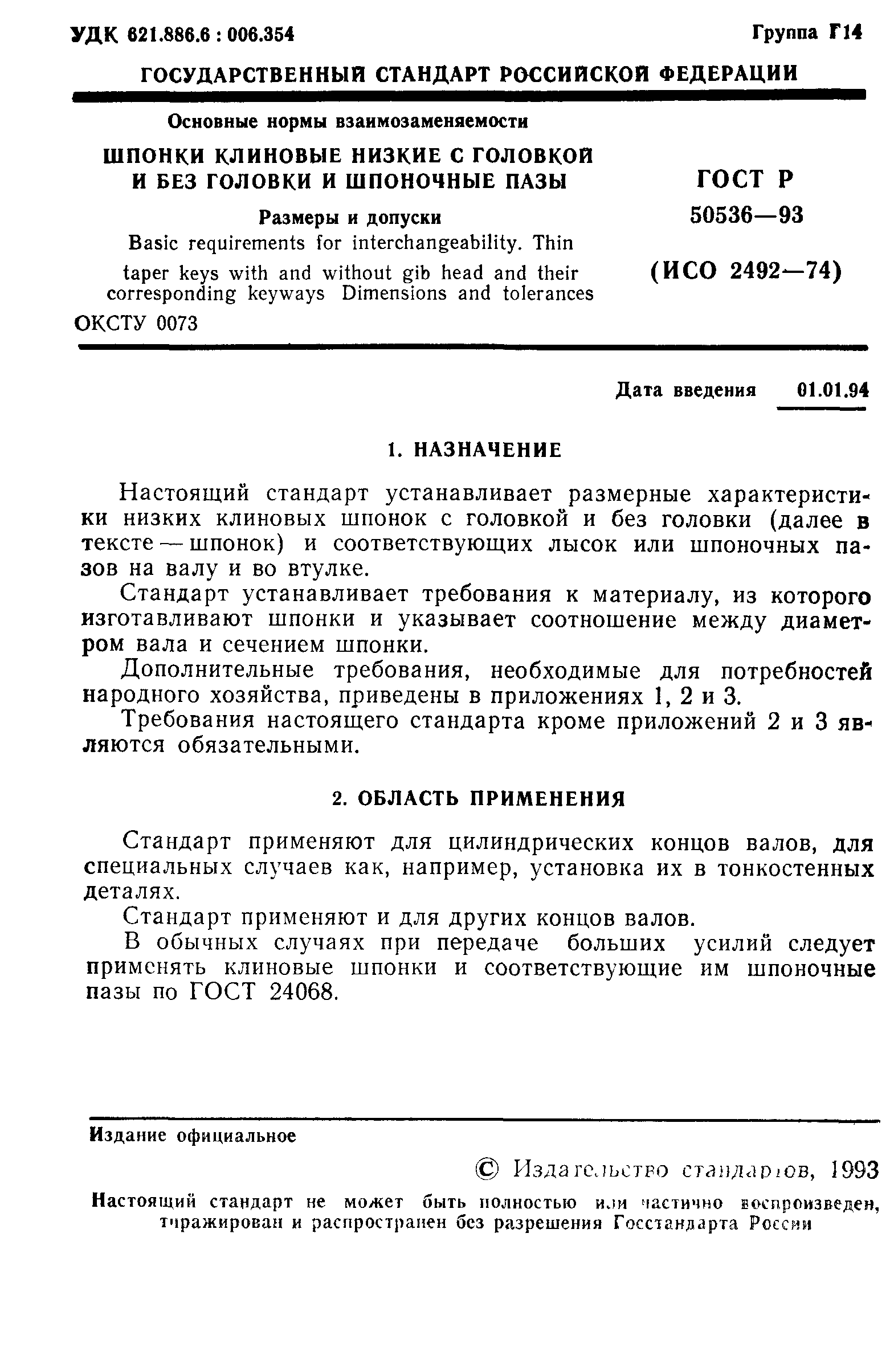

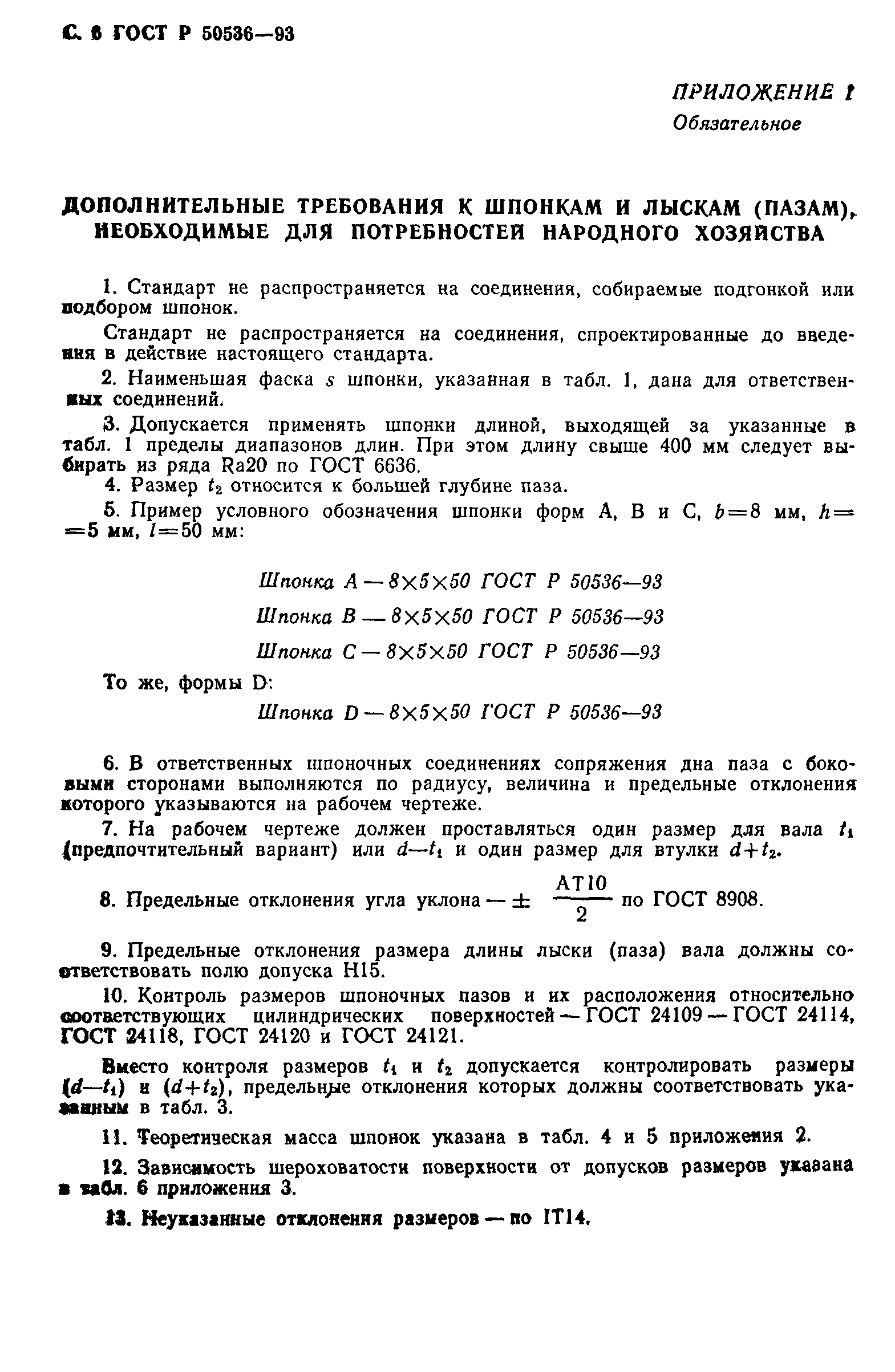

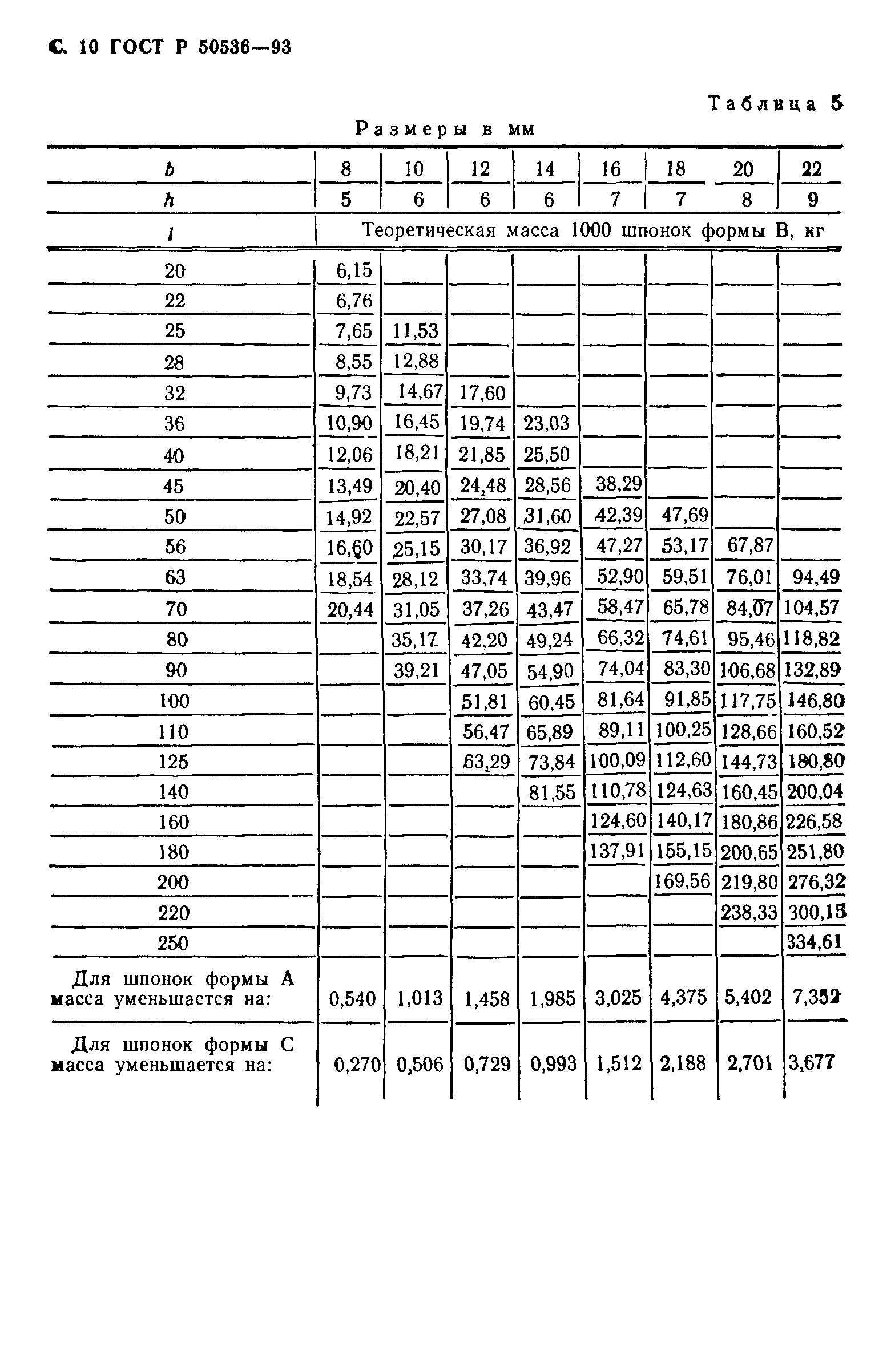

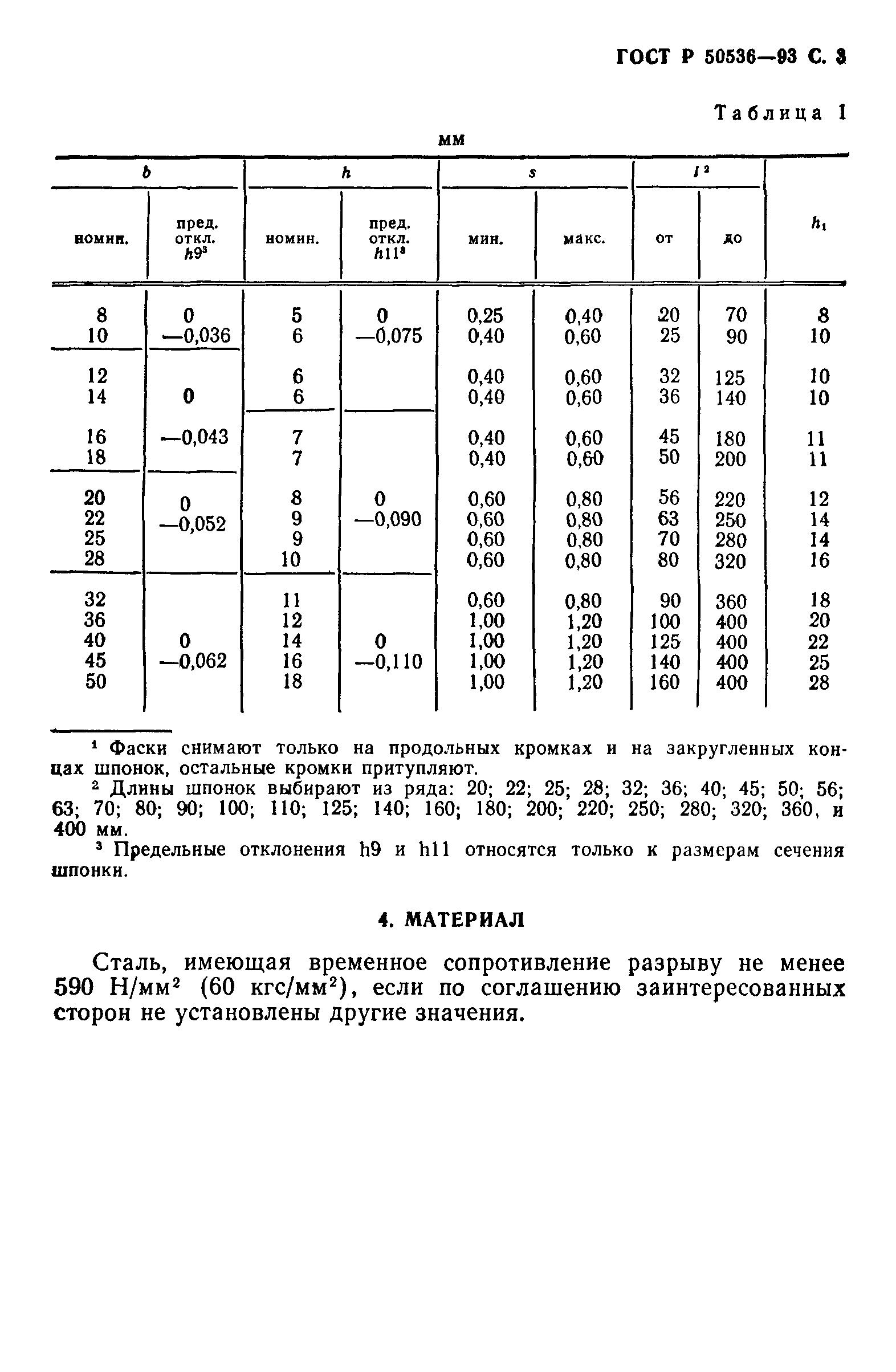

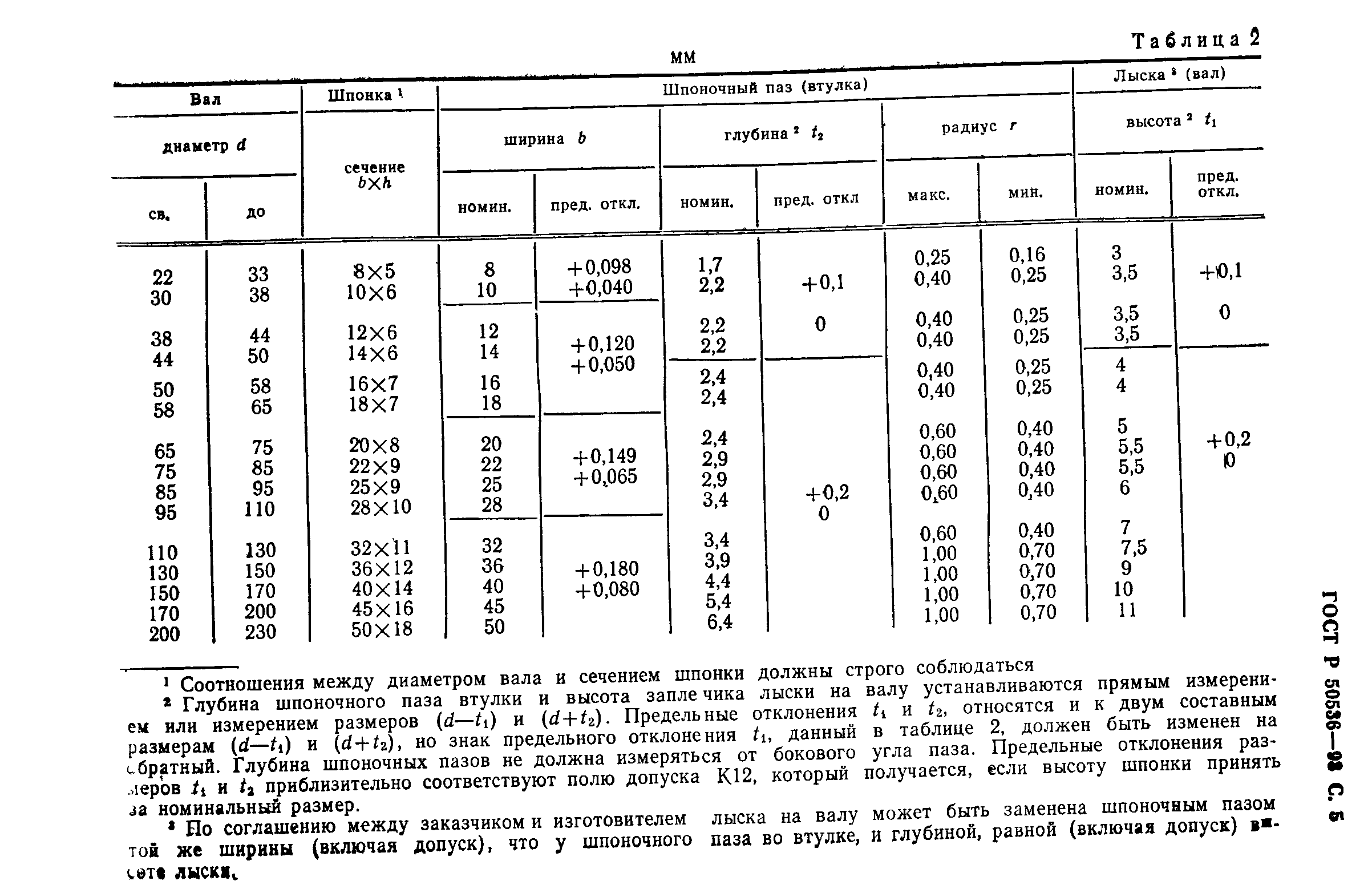

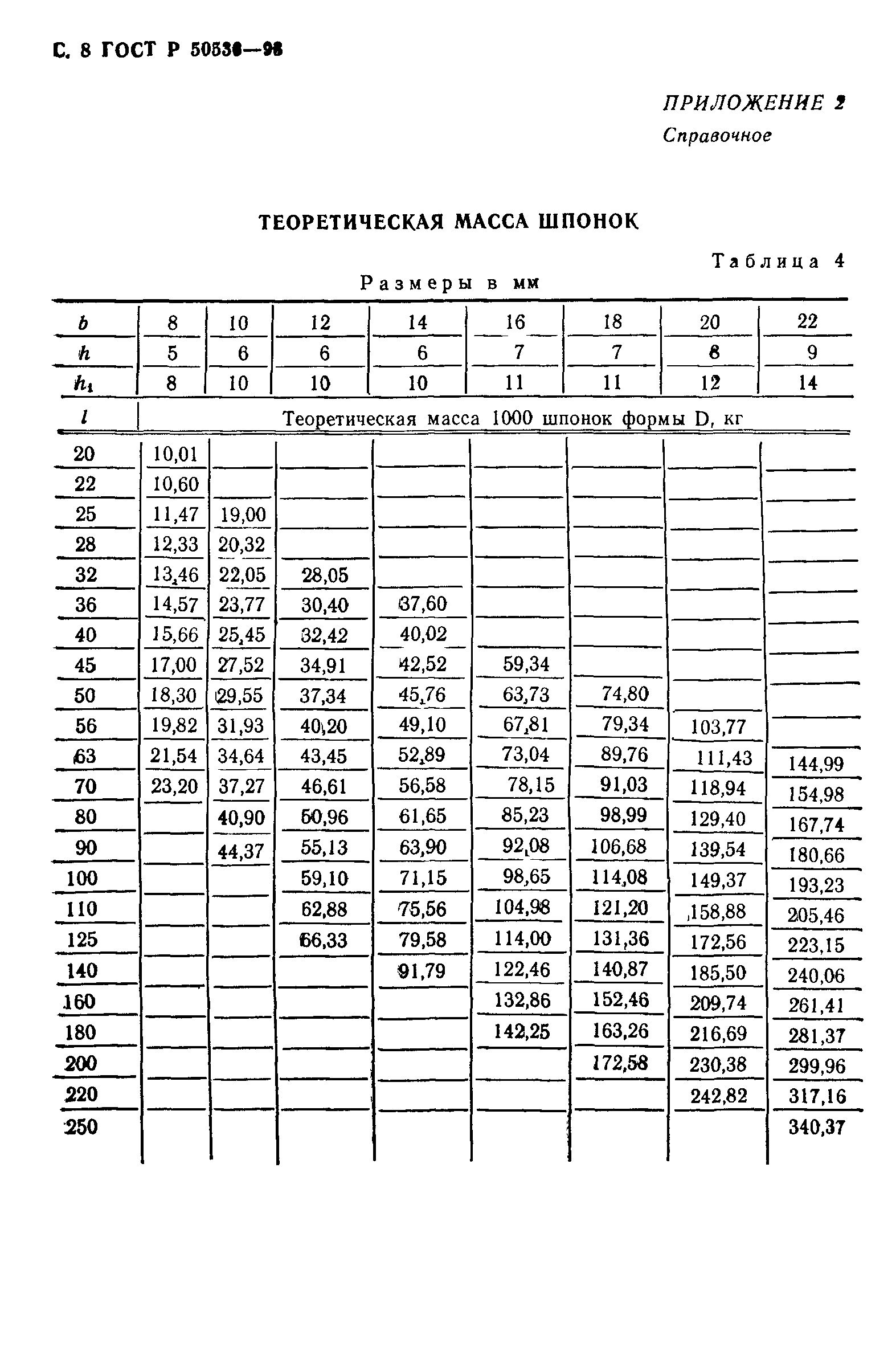

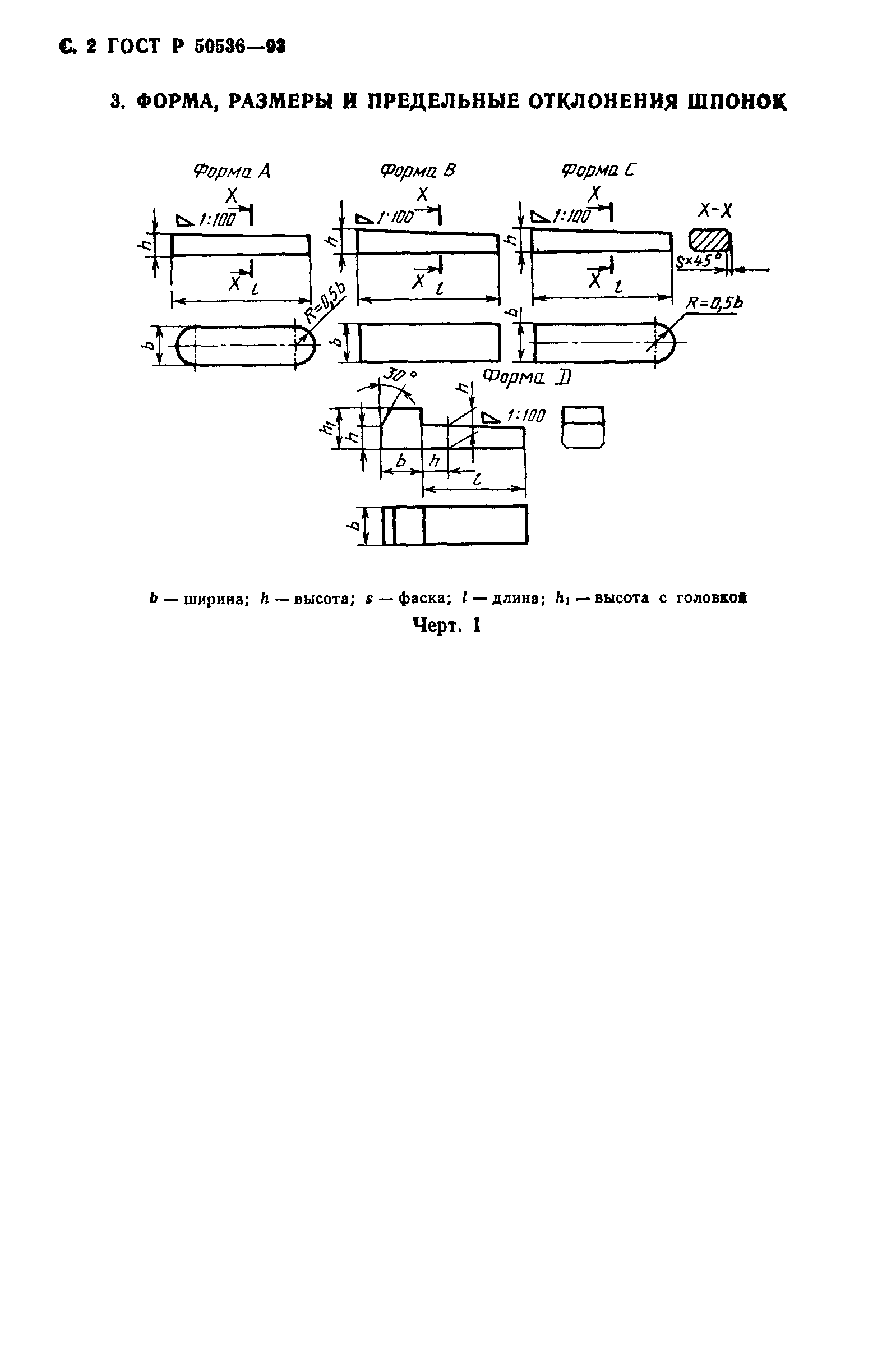

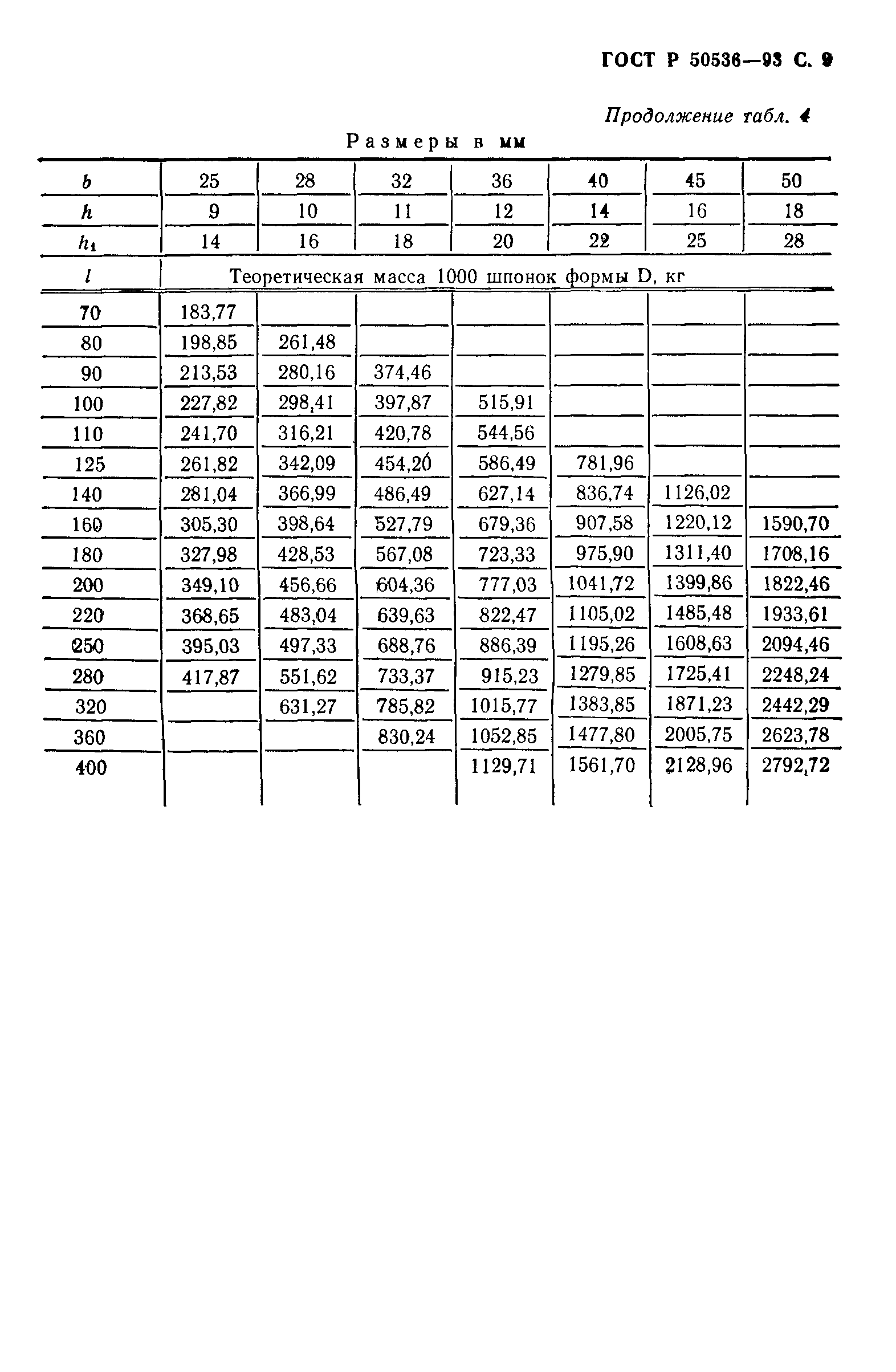

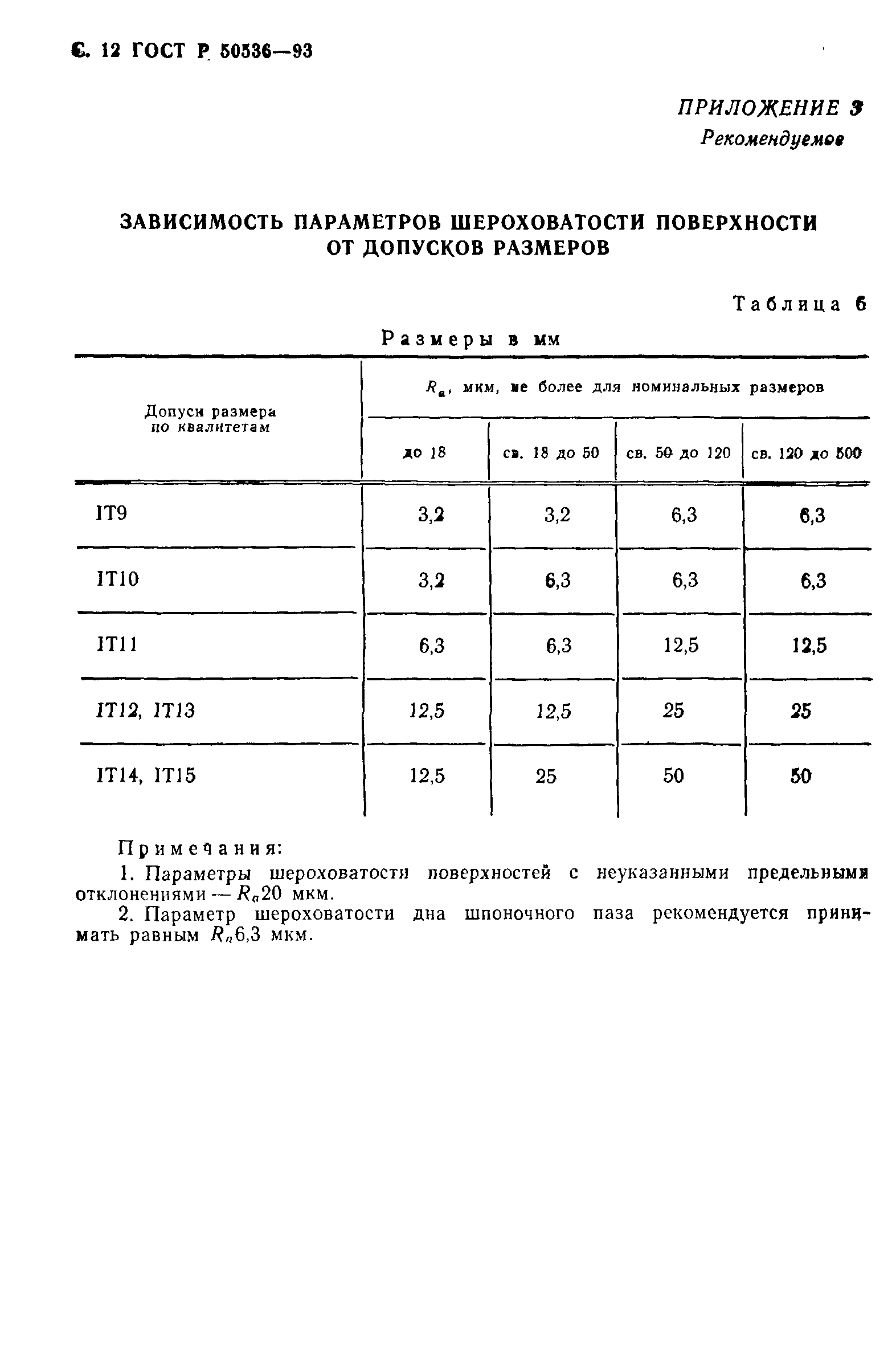

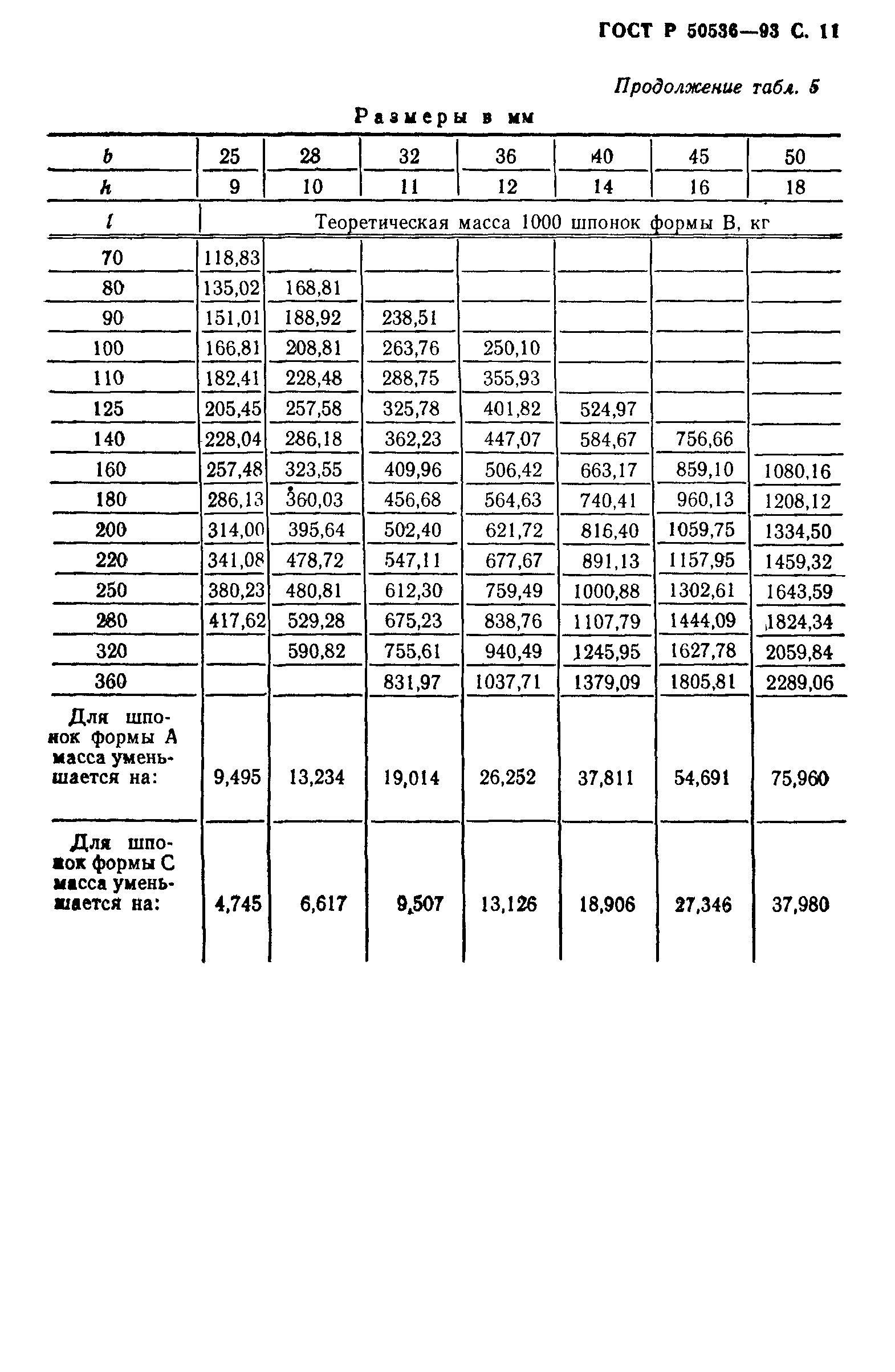

Оглавление:	1 Назначение 2 Область применения 3 Форма, размеры и предельные отклонения шпонок 4 Материал 5 Размеры и предельные отклонения пазов для шпонок и лысок валов Приложение 1 (обязательное) Дополнительные требования к шпонкам и лыскам (пазам), необходимые для потребностей народного хозяйства Приложение 2 (справочное) Теоретическая масса шпонок Приложение 3 (рекомендуемое) Зависимость параметров шероховатости поверхности от допусков размеров

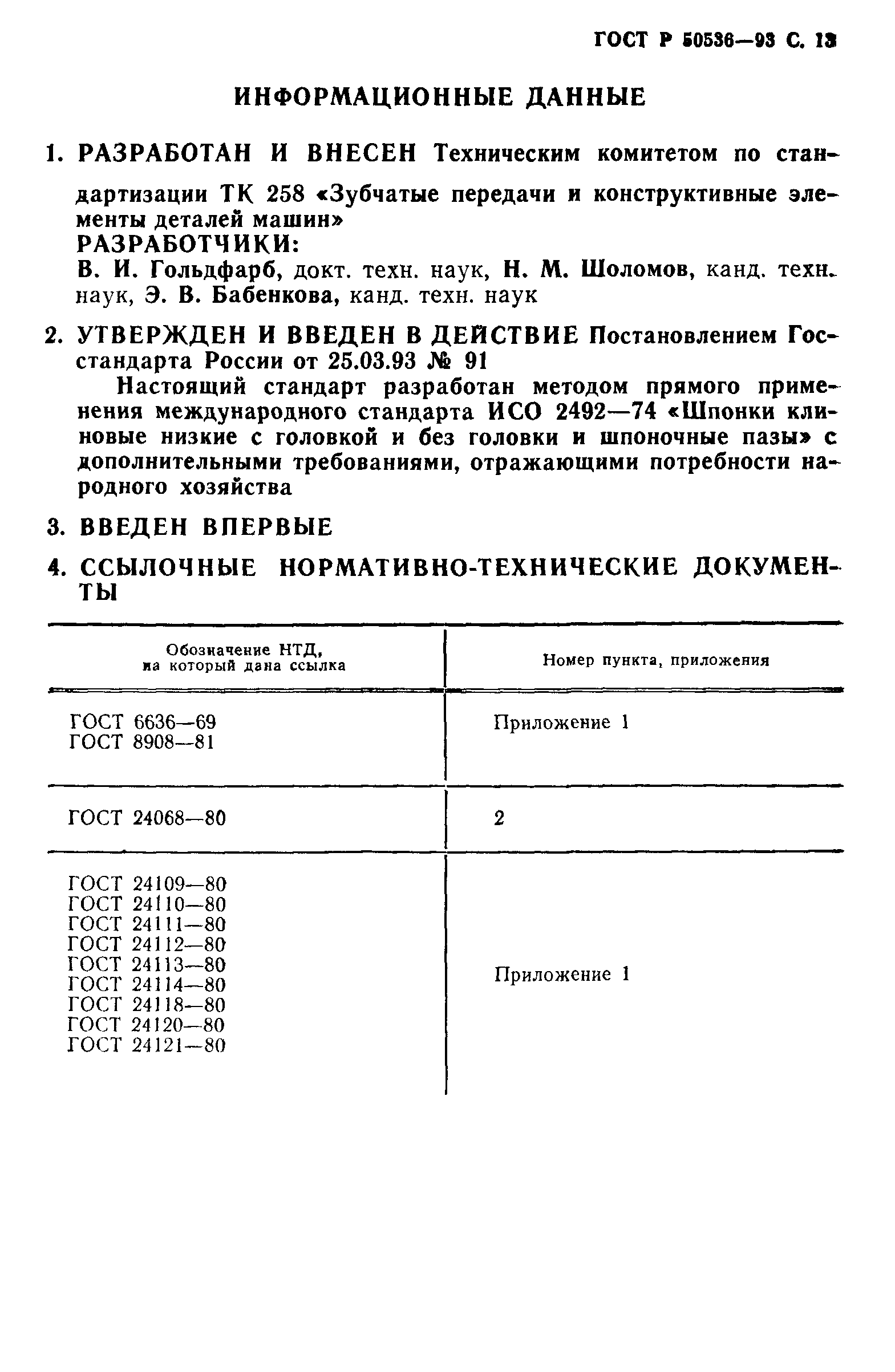

Разработан:	ТК 258 Зубчатые передачи и конструктивные элементы деталей машин
Утверждён:	25.03.1993 Госстандарт России (Russian Federation Gosstandart 91)
Издан:	Издательство стандартов (1993 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Шпонки, шпоночные канавки, шлицы
Нормативные ссылки:	ГОСТ 24068-80 «Основные нормы взаимозаменяемости. Соединения шпоночные с клиновыми шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 24109-80 «Калибры для шпоночных соединений. Допуски» ГОСТ 24110-80 «Калибры-пробки шпоночные диаметром от 9 до 18 мм. Конструкция и размеры» ГОСТ 24111-80 «Калибры-пробки шпоночные диаметром св. 18 до 56 мм. Конструкция и размеры» ГОСТ 24112-80 «Калибры-пробки шпоночные диаметром св. 56 до 125 мм. Конструкция и размеры» ГОСТ 24113-80 «Калибры-призмы шпоночные для валов диаметром св. 8 до 22 мм. Конструкция и размеры» ГОСТ 24114-80 «Калибры-призмы шпоночные для валов диаметром св. 22 до 200 мм. Конструкция и размеры» ГОСТ 24118-80 «Калибры-глубиномеры шпоночные для валов диаметром от 6 до 200 мм. Конструкция и размеры» ГОСТ 24120-80 «Калибры пазовые шпоночные для размеров от 1 до 3 мм. Конструкция и размеры» ГОСТ 24121-80 «Калибры пазовые для размеров св. 3 до 50 мм. Конструкция и размеры» ГОСТ 6636-69 «Основные нормы взаимозаменяемости. Нормальные линейные размеры» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов»
