ГОСТ Р 50036-92

Протяжки с навертным хвостовиком для шлицевых отверстий с эвольвентным профилем диаметром от 90 до 120 мм, модулем 2,5 мм с центрированием по наружному диаметру комбинированные двухпроходные. Конструкция

Обозначение:	ГОСТ Р 50036-92
Обозначение англ:	GOST R 50036-92
Статус:	действует
Название рус.:	Протяжки с навертным хвостовиком для шлицевых отверстий с эвольвентным профилем диаметром от 90 до 120 мм, модулем 2,5 мм с центрированием по наружному диаметру комбинированные двухпроходные. Конструкция
Название англ.:	Combined broaches with diameter from 90 to 120 mm for slitting holes with involute profile with wind round tail and centring at outside diameter with module from 2,5 mm. Construction
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1993

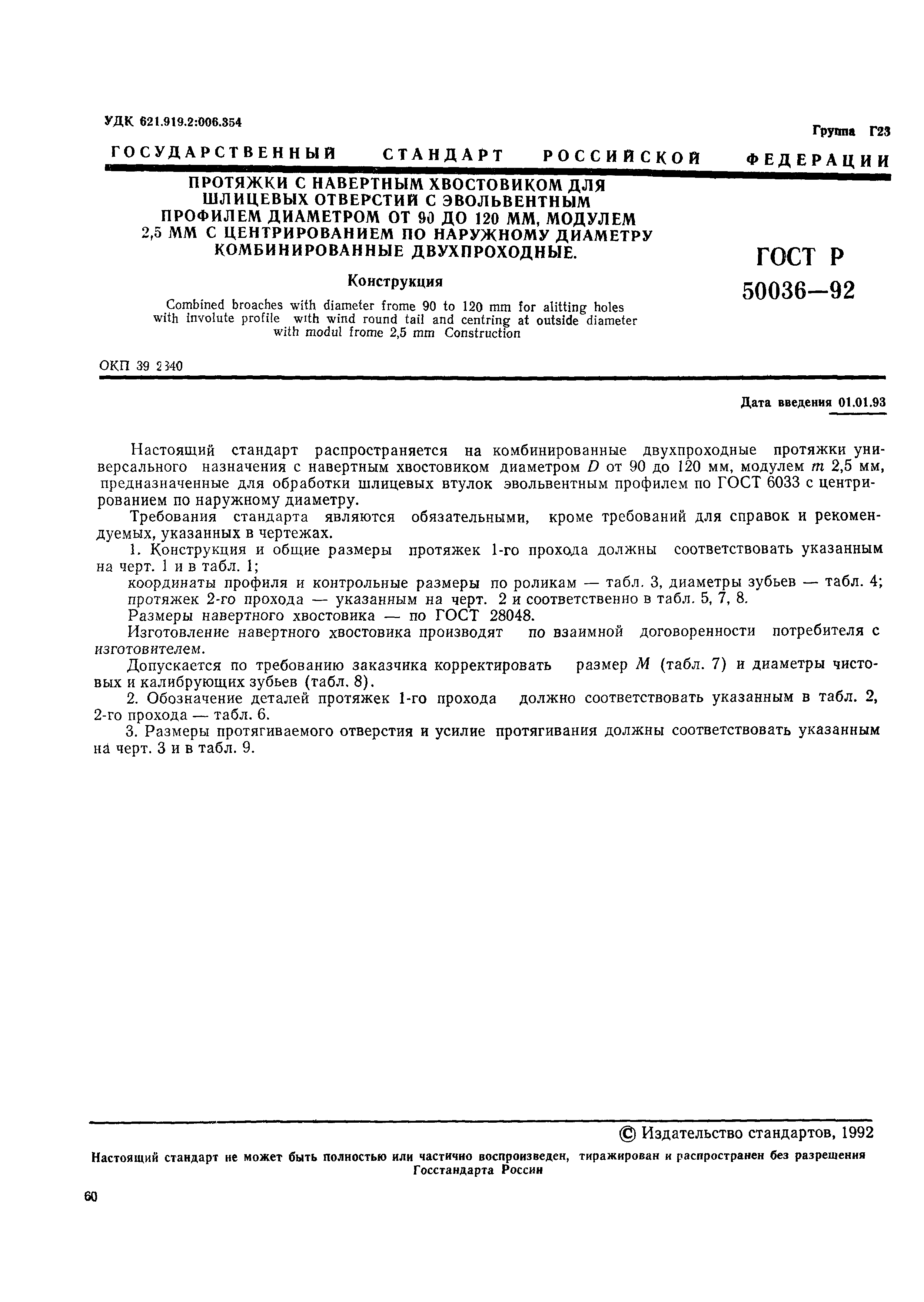

Область применения:	Стандарт распространяется на комбинированные двухпроходные протяжки универсального назначения с навертным хвостовиком диаметром D от 90 до 120 мм, модулем m 2,5 мм, предназначенные для обработки шлицевых втулок с эвольвентным профилем по ГОСТ 6033 с центрированием по наружному диаметру.
Разработан:	ТК 95 Инструмент
Утверждён:	22.07.1992 Госстандарт России (Russian Federation Gosstandart 749)
Издан:	Издательство стандартов (1992 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты для строгальных и протяжных станков Экология МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты для строгальных и протяжных станков
Нормативные ссылки:	ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 20365-74 «Протяжки круглые переменного резания диаметром от 14 до 90 мм. Конструкция и размеры» ГОСТ 2475-88 «Проволочки и ролики. Технические условия» ГОСТ 28048-89 «Протяжки с навертным хвостовиком для шлицевых отверстий с эвольвентным профилем диаметром от 50 до 120 мм модулем от 1,5 до 2,5 мм с центрированием по наружному диаметру. Конструкция» ГОСТ 28442-90 «Протяжки для цилиндрических, шлицевых и гранных отверстий. Технические условия» ГОСТ 4044-70 «Хвостовики круглые для протяжек. Типы и основные размеры» ГОСТ 6033-80 «Основные нормы взаимозаменяемости. Соединения шлицевые эвольвентные с углом профиля 30 град. Размеры, допуски и измеряемые величины» ГОСТ Р 50035-92 «Протяжки с навертным хвостовиком для шлицевых отверстий с эвольвентным профилем диаметром от 50 до 120 мм, модулем от 1,5 до 2,5 мм с центрированием по наружному диаметру комбинированные. Конструкция»
