Скачать ГОСТ 28442-90 Протяжки для цилиндрических, шлицевых и гранных отверстий. Технические условияДата актуализации: 10.08.2017 ГОСТ 28442-90
Протяжки для цилиндрических, шлицевых и гранных отверстий. Технические условияОбозначение: | ГОСТ 28442-90 | Обозначение англ: | GOST 28442-90 | Статус: | действует | Название рус.: | Протяжки для цилиндрических, шлицевых и гранных отверстий. Технические условия | Название англ.: | Broaches for cylindrical, slitting and polyhedral profile holes. Specifications | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.1991 | Область применения: | Стандарт распространяется на протяжки универсального назначения для цилиндрических, щлицевых прямобочных и эвольвентных, острошлицевых и гранных отверстий.
Стандарт не распространяется на протяжки для шлицевых прямобочных отверстий с полем допуска центрирующего диаметра H6 и для шлицевых эвольвентных отверстий с полем допуска ширины впадины 7H. | Оглавление: | 1 Технические требования 2 Приемка 3 Методы контроля и испытаний 4 Транспортирование и хранение | Разработан: | Министерство станкостроительной и инструментальной промышленности СССР
| Утверждён: | 01.02.1990 Госстандарт СССР (USSR Gosstandart 130)
| Издан: | Издательство стандартов (1990 г. ) Стандартинформ (2005 г. )
| Расположен в: |
| Заменяет собой: | ГОСТ 6767-79 «Протяжки для шлицевых отверстий с эвольвентным профилем. Технические условия» ГОСТ 16492-70 «Протяжки для гранных отверстий. Технические условия» ГОСТ 7943-78 «Протяжки для шлицевых отверстий с прямобочным профилем. Технические условия» ГОСТ 9126-76 «Протяжки для цилиндрических отверстий. Технические требования» | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1139-80 «Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11871-88 «Гайки круглые шлицевые. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14034-74 «Отверстия центровые. Размеры»![](../../../image/file2.gif) ГОСТ 18088-83 «Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19265-73 «Прутки и полосы из быстрорежущей стали. Технические условия»![](../../../image/file2.gif) ГОСТ 20364-74 «Протяжки круглые переменного резания диаметром от 10 до 13 мм. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 20365-74 «Протяжки круглые переменного резания диаметром от 14 до 90 мм. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 23726-79 «Инструмент металлорежущий и дереворежущий. Приемка»![](../../../image/file2.gif) ГОСТ 2475-88 «Проволочки и ролики. Технические условия»![](../../../image/file2.gif) ГОСТ 24818-81 «Протяжки для шестишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 24823-81 «Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания. Двухпроходные. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 25157-82 «Протяжки для шлицевых отверстий с эвольвентным профилем диаметром 12 и 14 мм модулем 1 мм с центрированием по наружному диаметру двухпроходные. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 25161-82 «Протяжки для шлицевых отверстий с эвольвентным профилем диаметром от 7О до 9О мм модулем от 3,5 до 5 мм с центрированием по наружному диаметру двухпроходные. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования»![](../../../image/file2.gif) ГОСТ 25969-83 «Протяжки для шестишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменного резания. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 25974-83 «Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по внутреннему диаметру комбинированные переменного резания двухпроходные. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 26478-85 «Протяжки для квадратных отверстий со стороной от 10 до 12 мм. Двухпроходные. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 26480-85 «Протяжки для квадратных отверстий со стороной от 25 до 41 мм. Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»![](../../../image/file2.gif) ГОСТ 4044-70 «Хвостовики круглые для протяжек. Типы и основные размеры»![](../../../image/file2.gif) ГОСТ 6033-80 «Основные нормы взаимозаменяемости. Соединения шлицевые эвольвентные с углом профиля 30 град. Размеры, допуски и измеряемые величины»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2.601-95 «Единая система конструкторской документации. Эксплуатационные документы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5950-2000 «Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия»
|

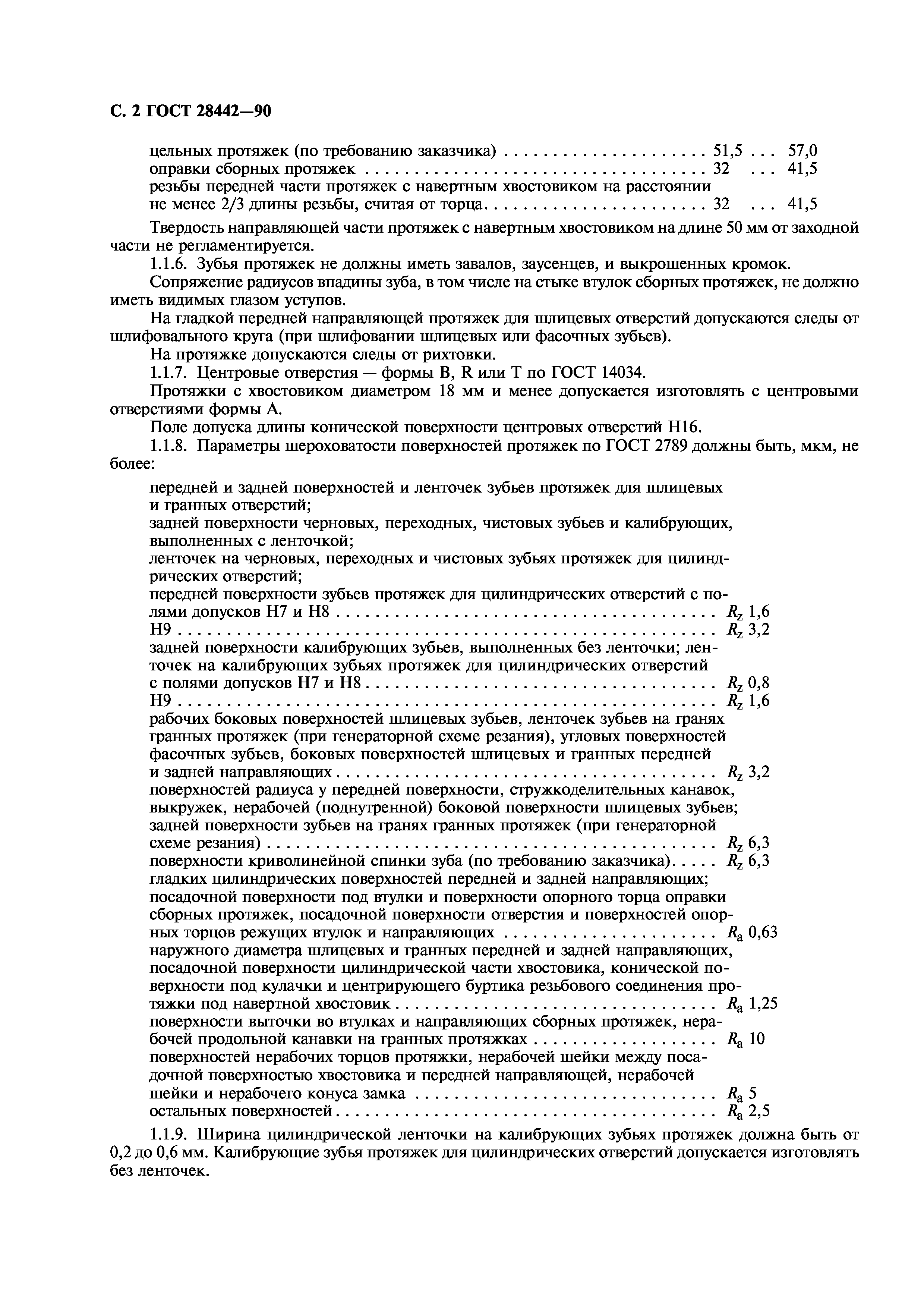

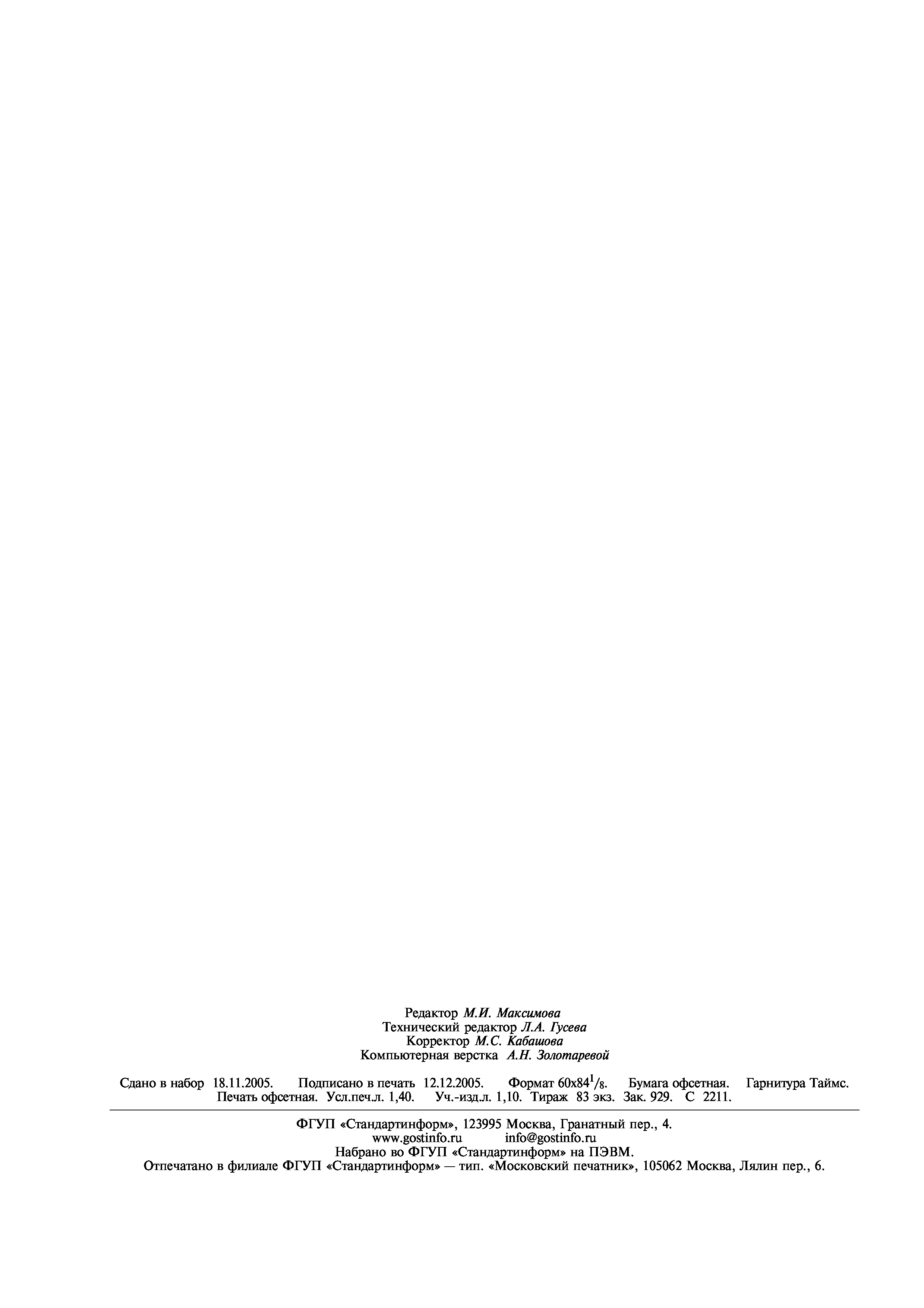

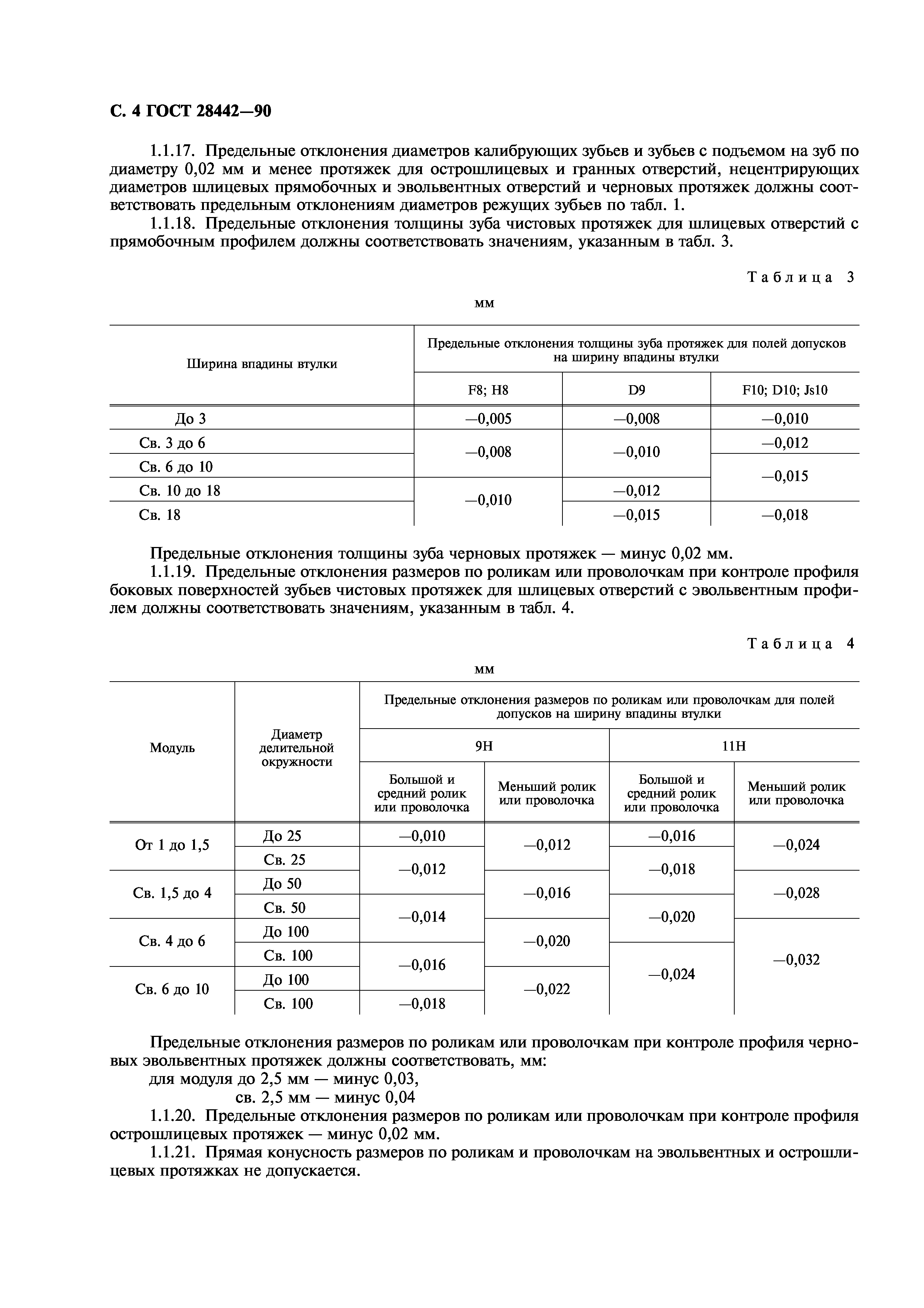

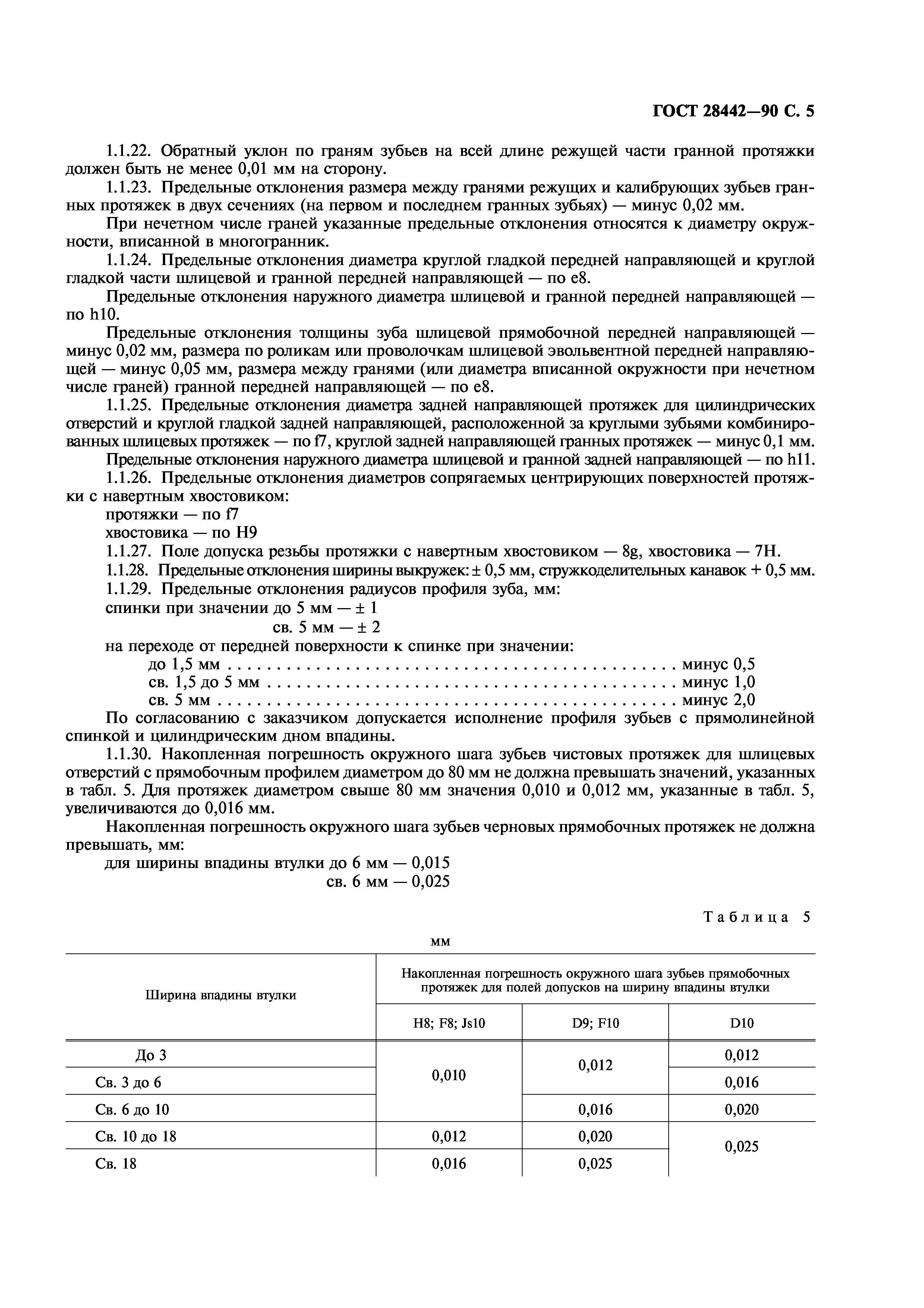

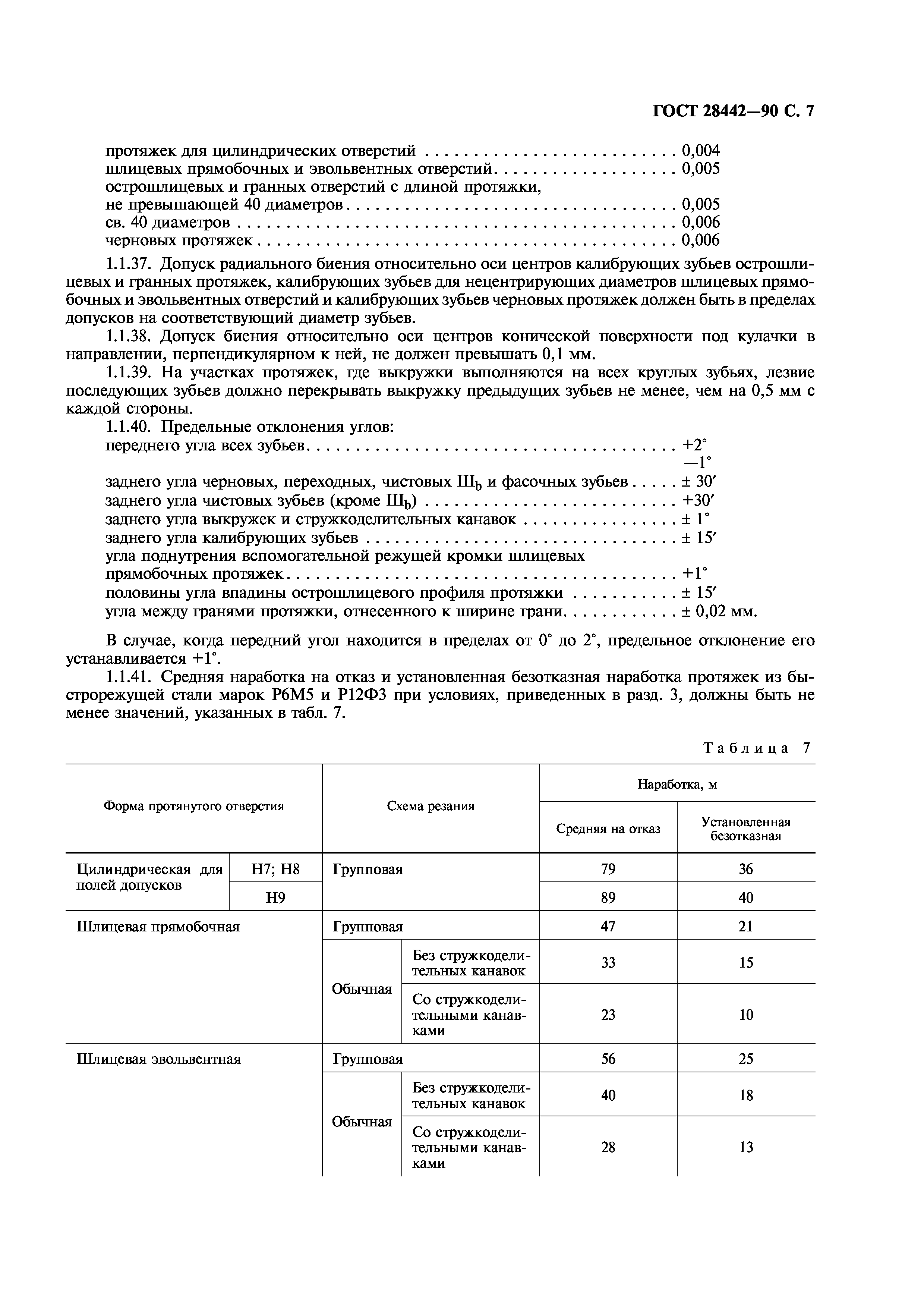

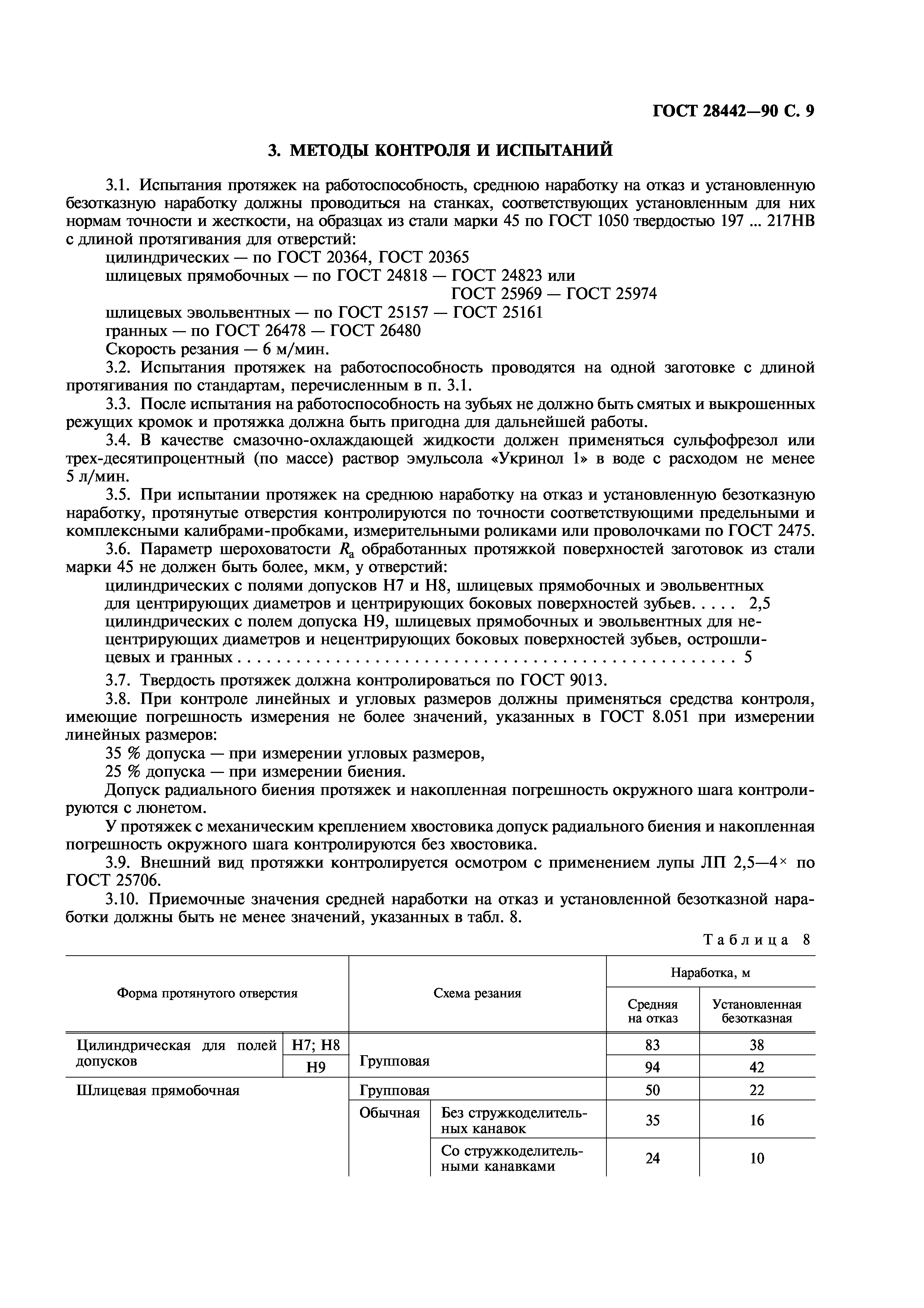

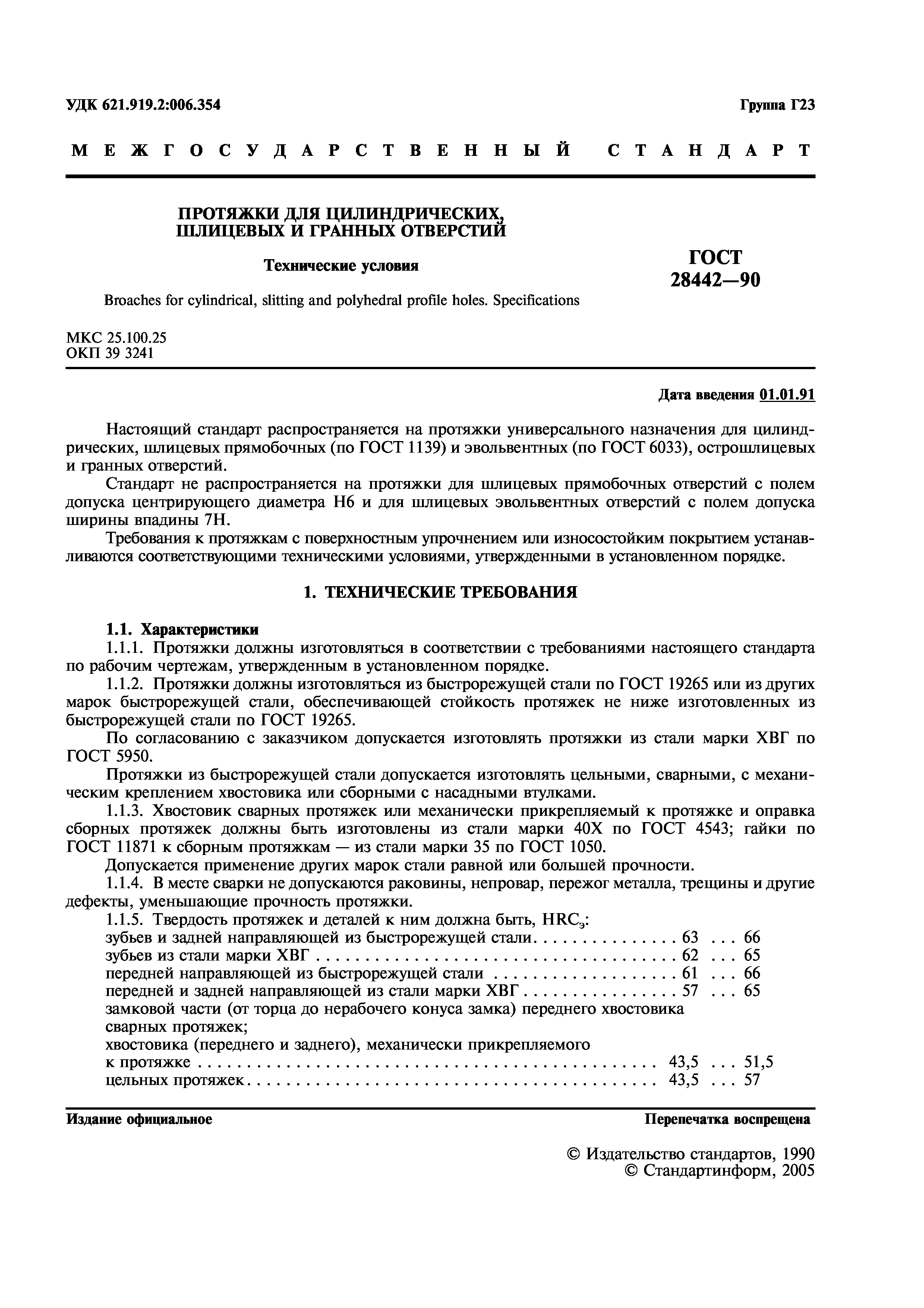

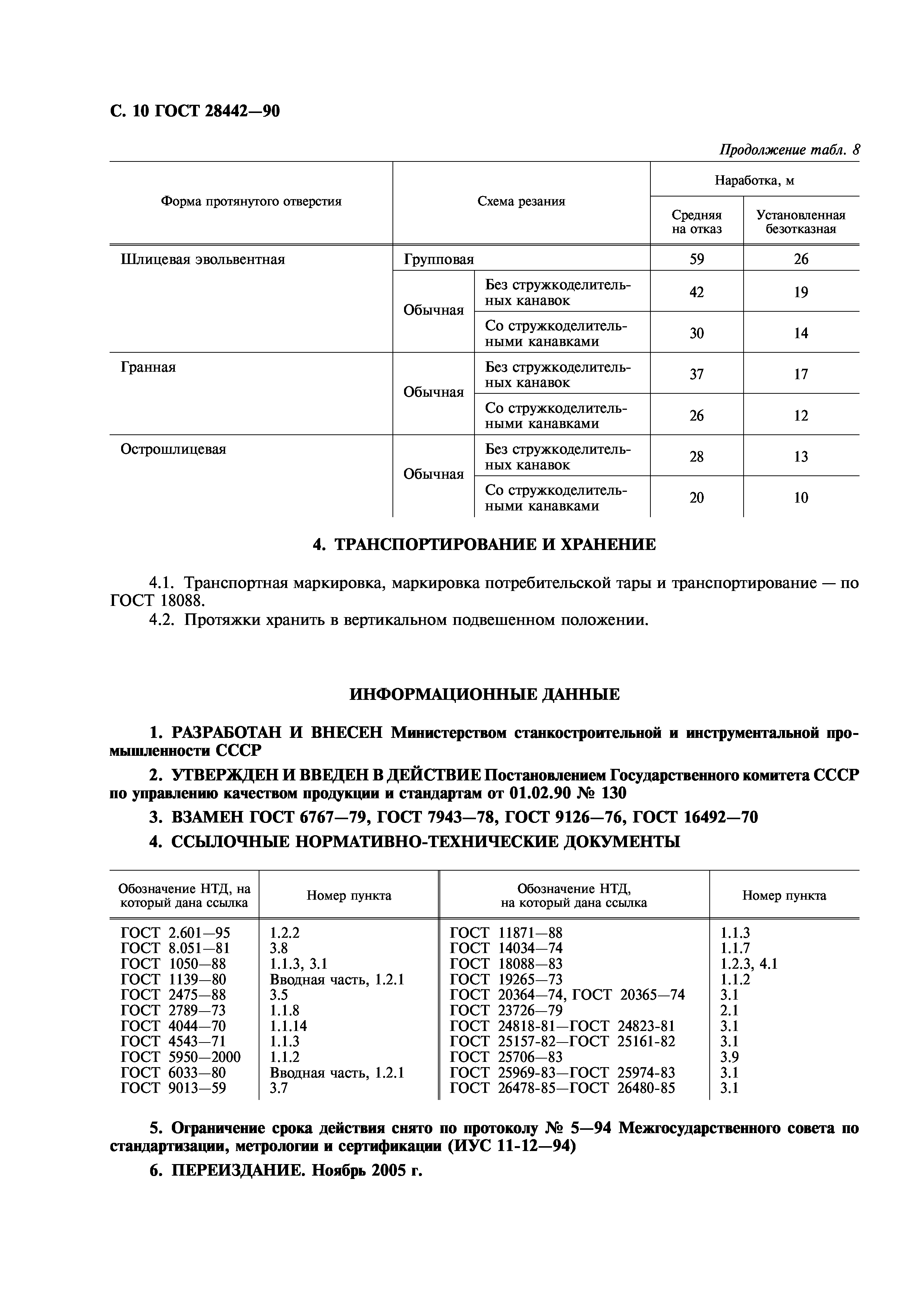

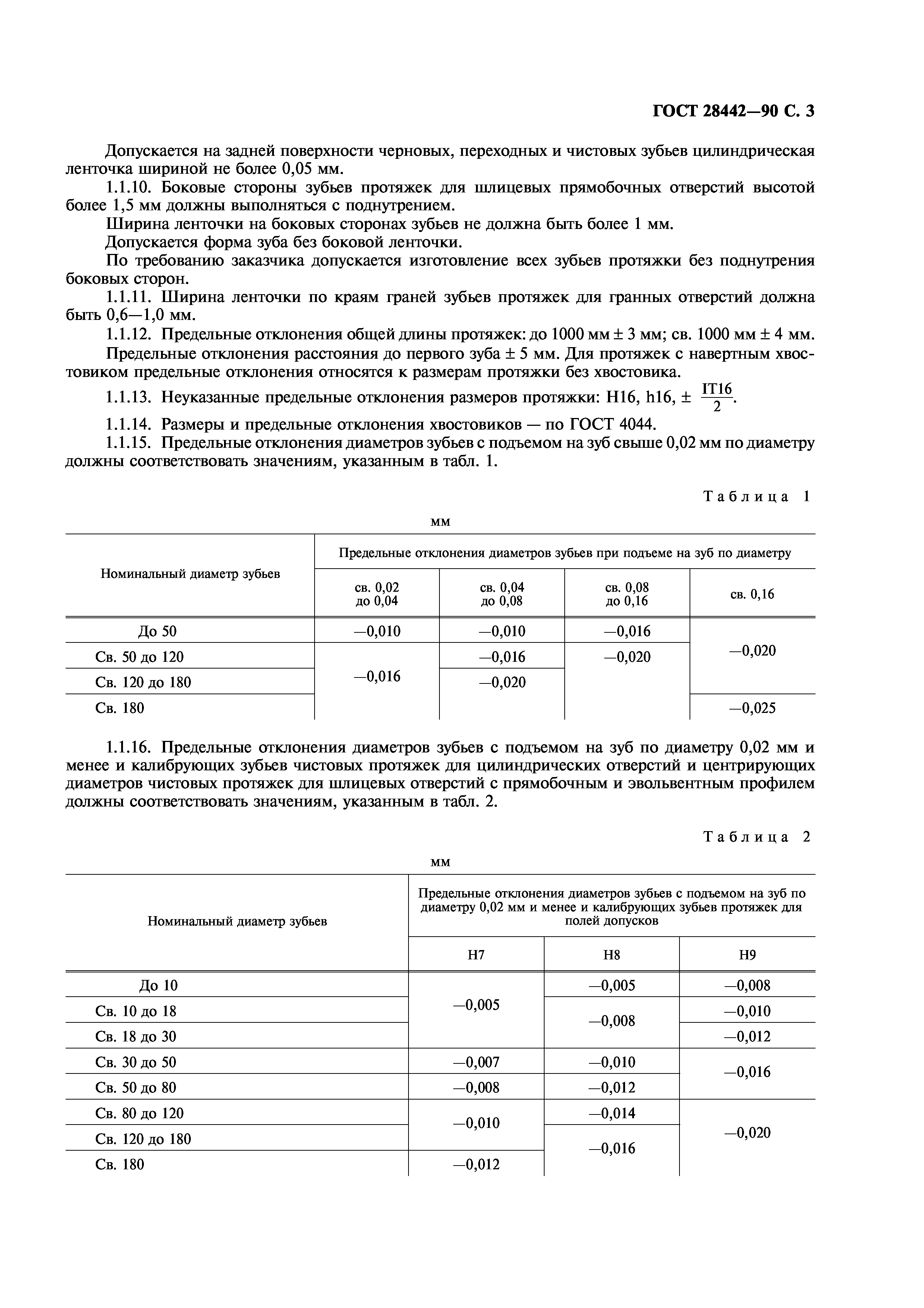

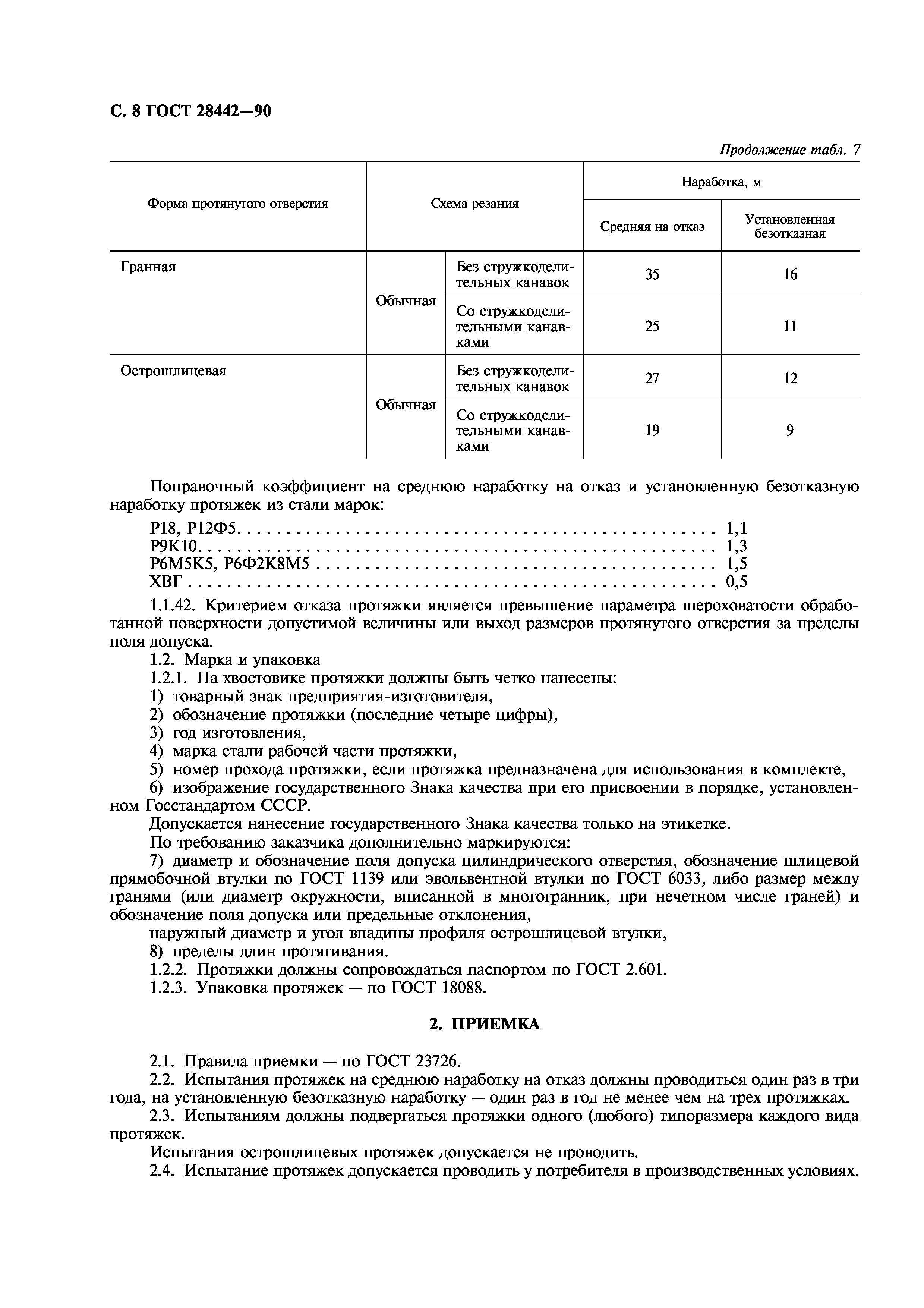

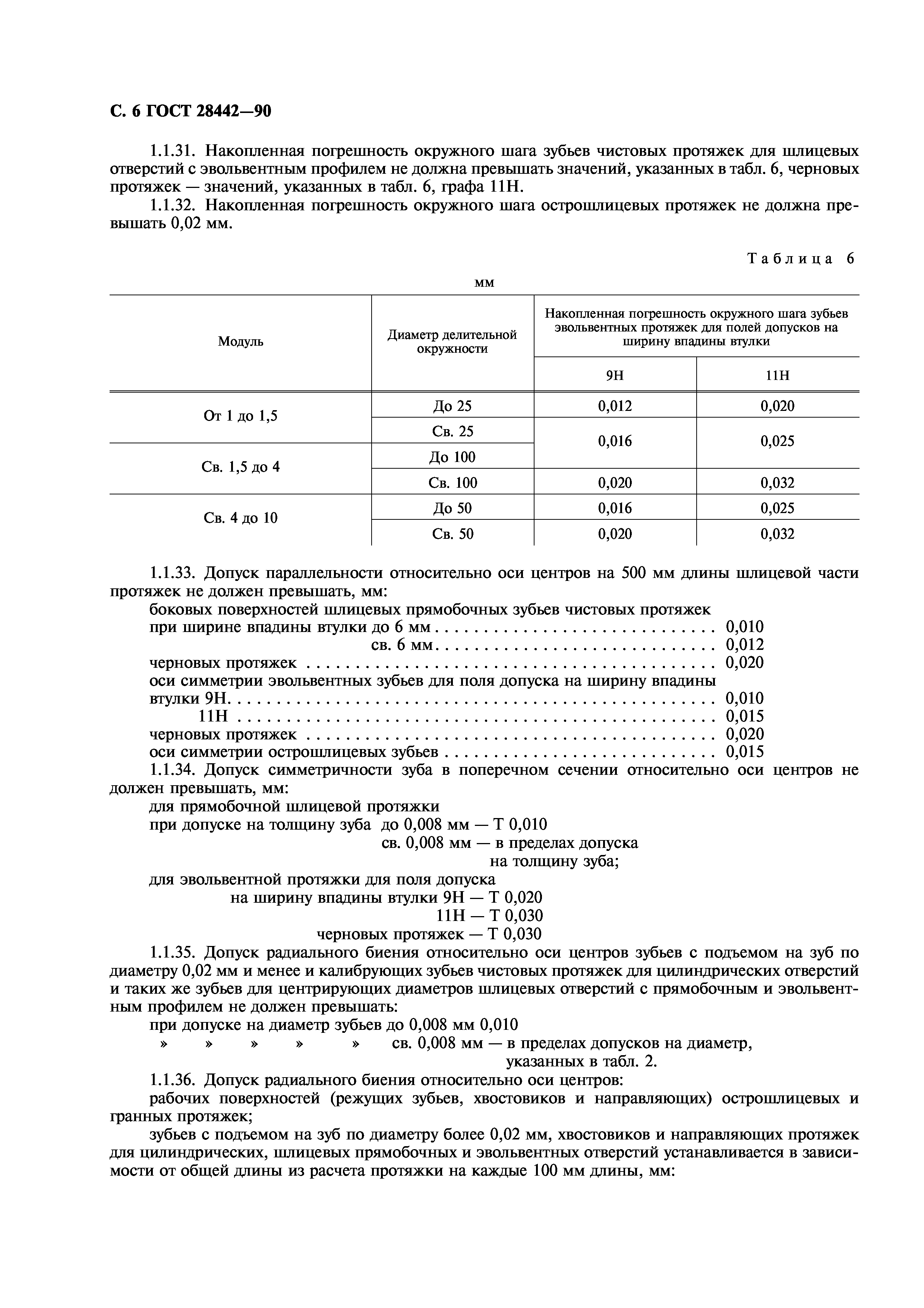

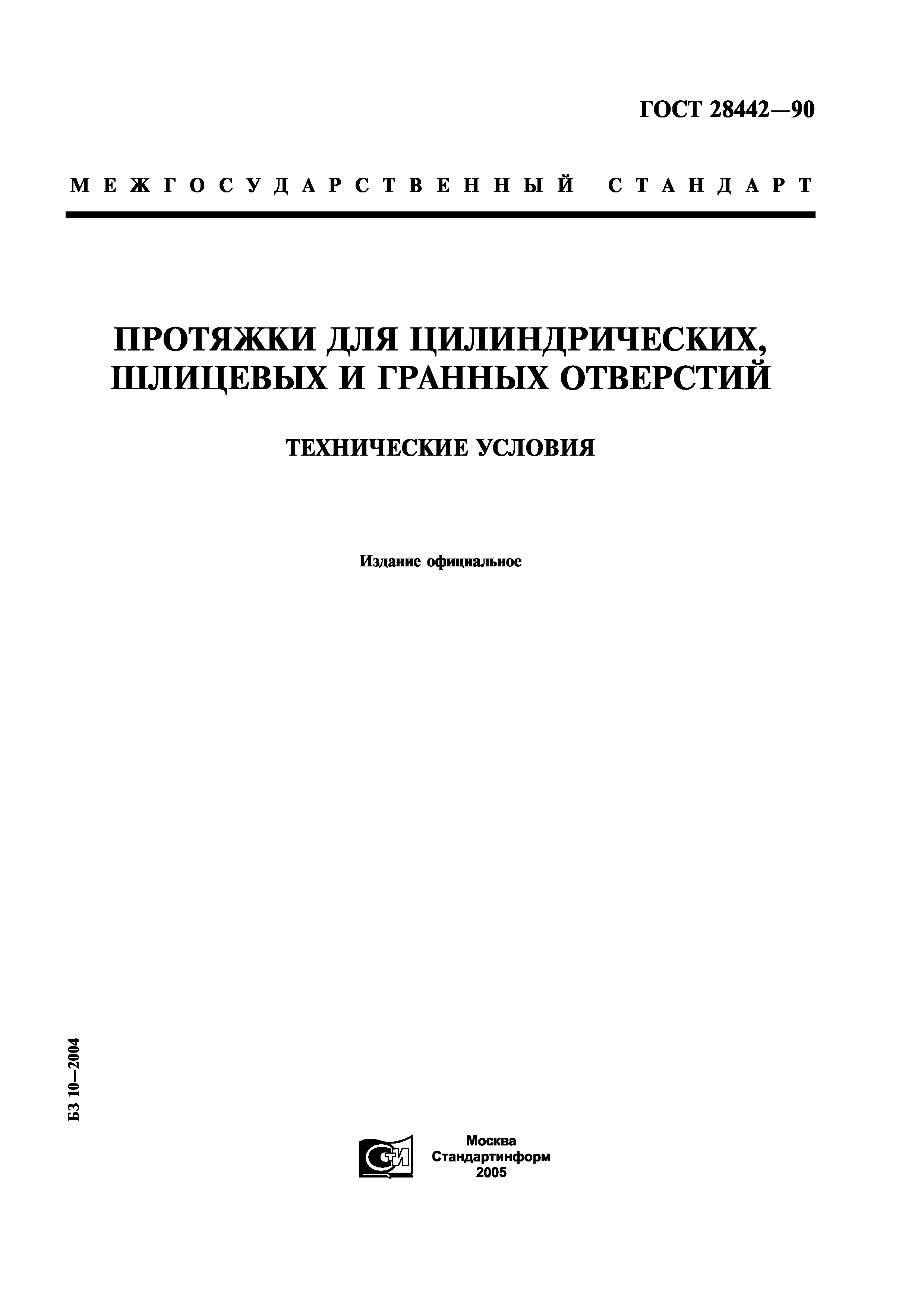

![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/0.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/1.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/2.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/3.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/4.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/5.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/6.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/7.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/8.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/9.gif) ![ГОСТ 28442-90](../../../Data2/1/4294826/4294826336.files/10.gif)
|
