Скачать ГОСТ 24823-81 Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания. Двухпроходные. Конструкция и размеры

Дата актуализации: 10.08.2017

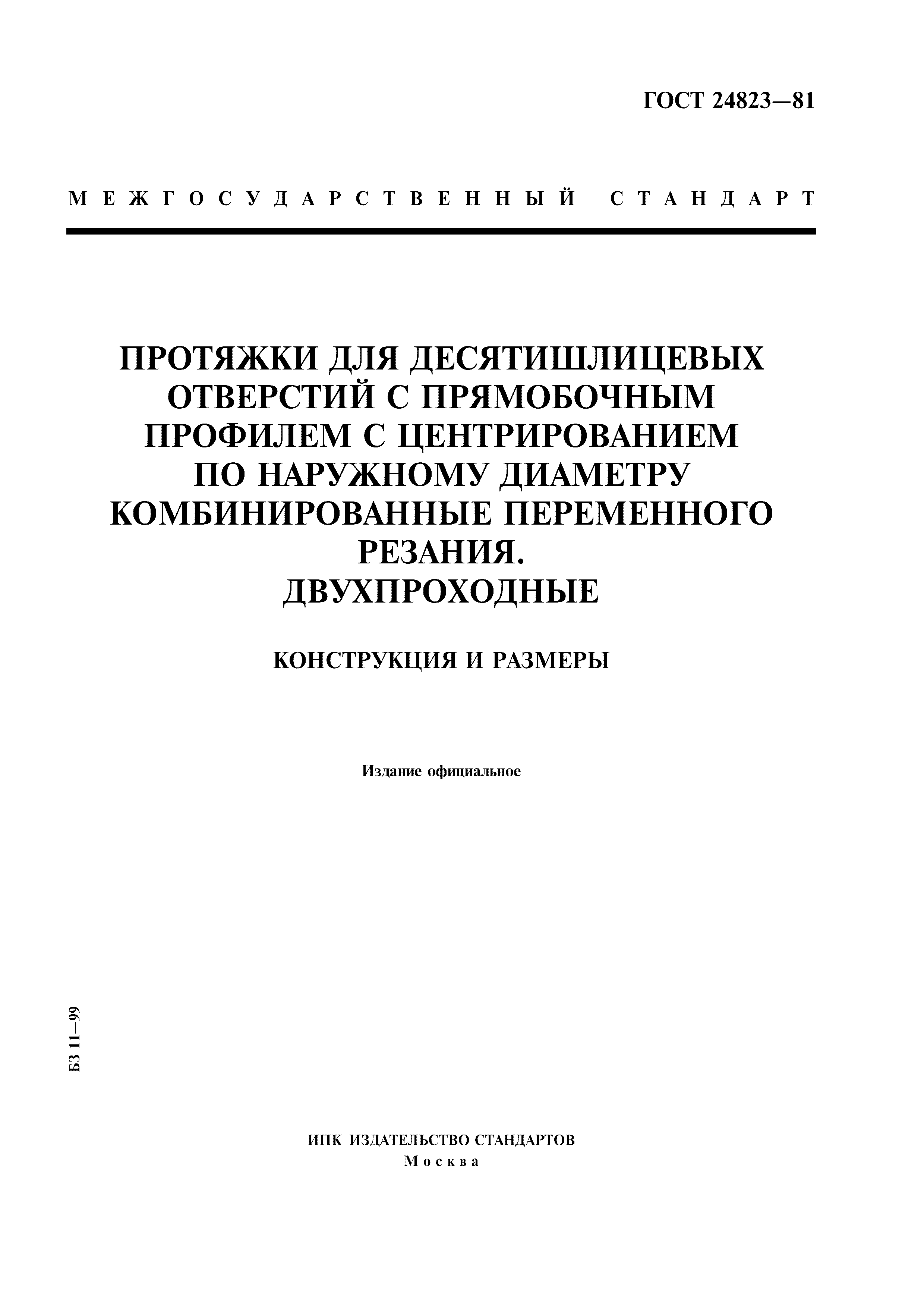

ГОСТ 24823-81

Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания. Двухпроходные. Конструкция и размеры

Обозначение:	ГОСТ 24823-81
Обозначение англ:	GOST 24823-81
Статус:	взамен
Название рус.:	Протяжки для десятишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания. Двухпроходные. Конструкция и размеры
Название англ.:	Broaches combined for 10-slitting holes with straightside profile diameter, alternatives. Double driven. Design and dimension
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1983
Область применения:	Стандарт распространяется на комбинированные двухпроходные протяжки переменного резания универсального назначения, предназначенные для обработки десятишлицевых втулок с прямобочным профилем по ГОСТ 1139 с центрированием по наружному диаметру.
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	05.06.1981 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2856)
Издан:	Издательство стандартов (1981 г. ) ИПК Издательство стандартов (2004 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты для строгальных и протяжных станков Экология МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты для строгальных и протяжных станков
Список изменений:	№ 2 от 01.02.1988 (ИУС 1-88)
Заменяет собой:	МН 4255-63 (ИУС 8-1981)
Нормативные ссылки:	ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 5950-2000 «Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия» ГОСТ 1139-80 «Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски» ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 19265-73 «Прутки и полосы из быстрорежущей стали. Технические условия» ГОСТ 20365-74 «Протяжки круглые переменного резания диаметром от 14 до 90 мм. Конструкция и размеры» ГОСТ 24818-81 «Протяжки для шестишлицевых отверстий с прямобочным профилем с центрированием по наружному диаметру комбинированные переменного резания. Конструкция и размеры» ГОСТ 28442-90 «Протяжки для цилиндрических, шлицевых и гранных отверстий. Технические условия» ГОСТ 4044-70 «Хвостовики круглые для протяжек. Типы и основные размеры»

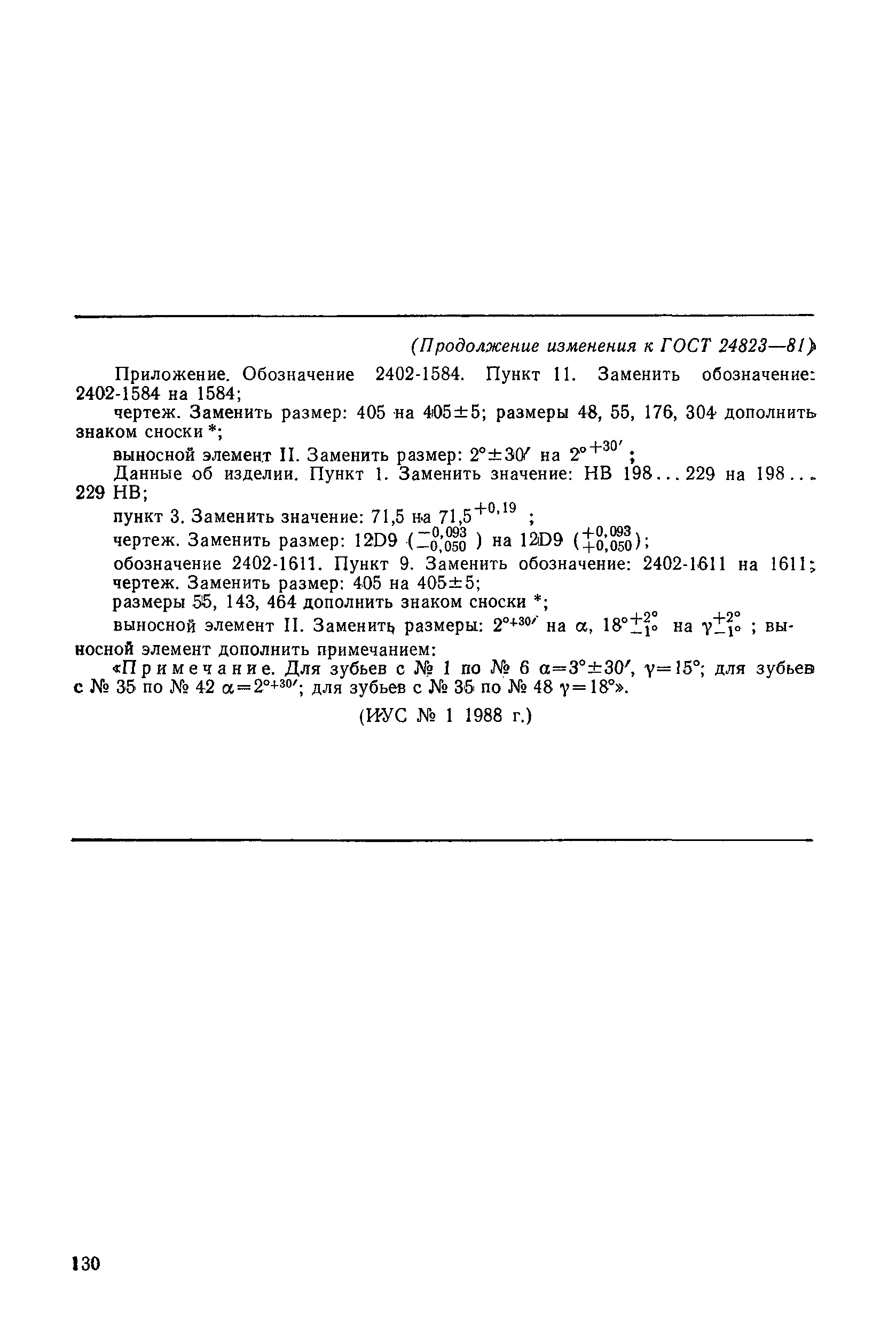

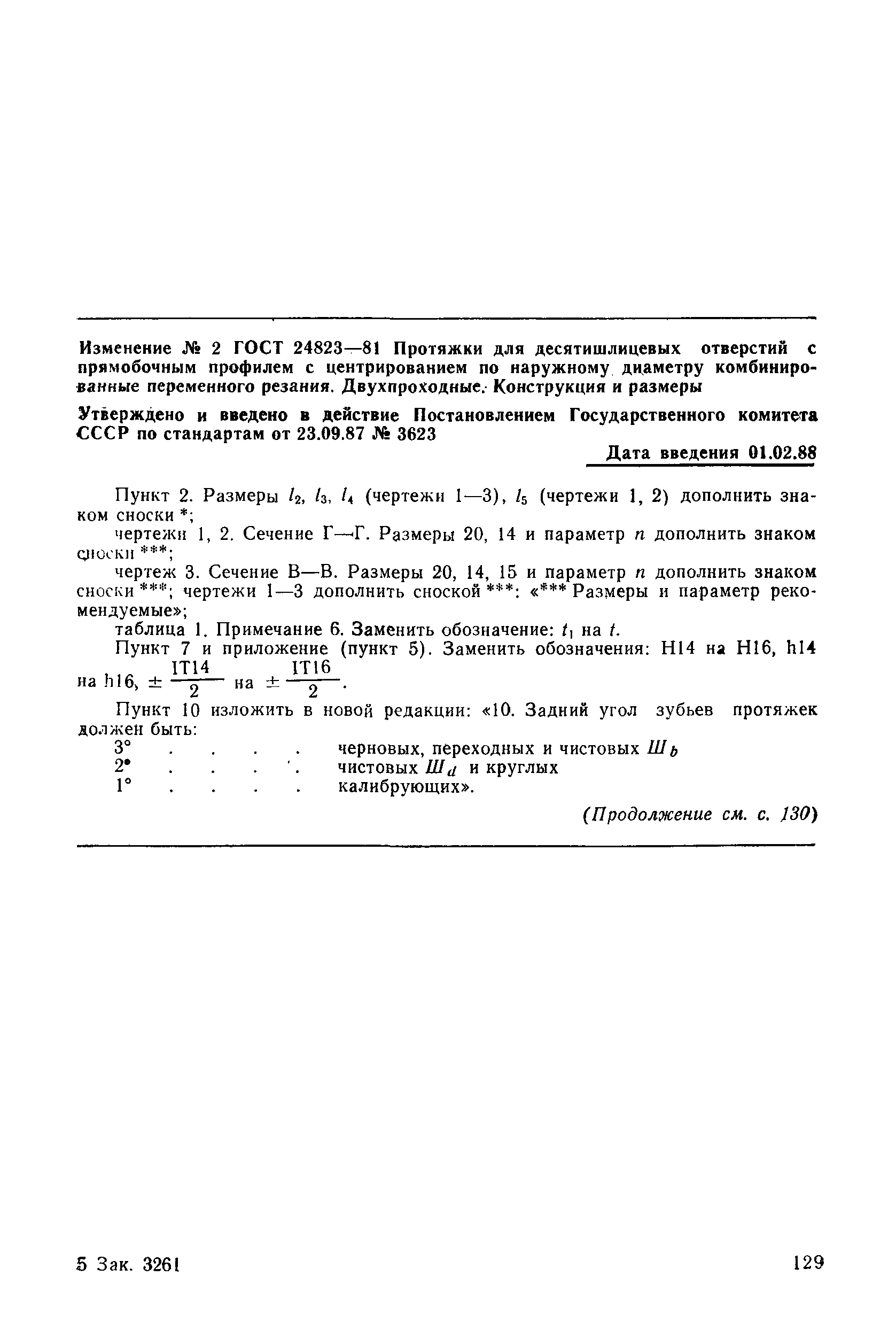

Текстовое изменение № 2 от 01.02.1988
