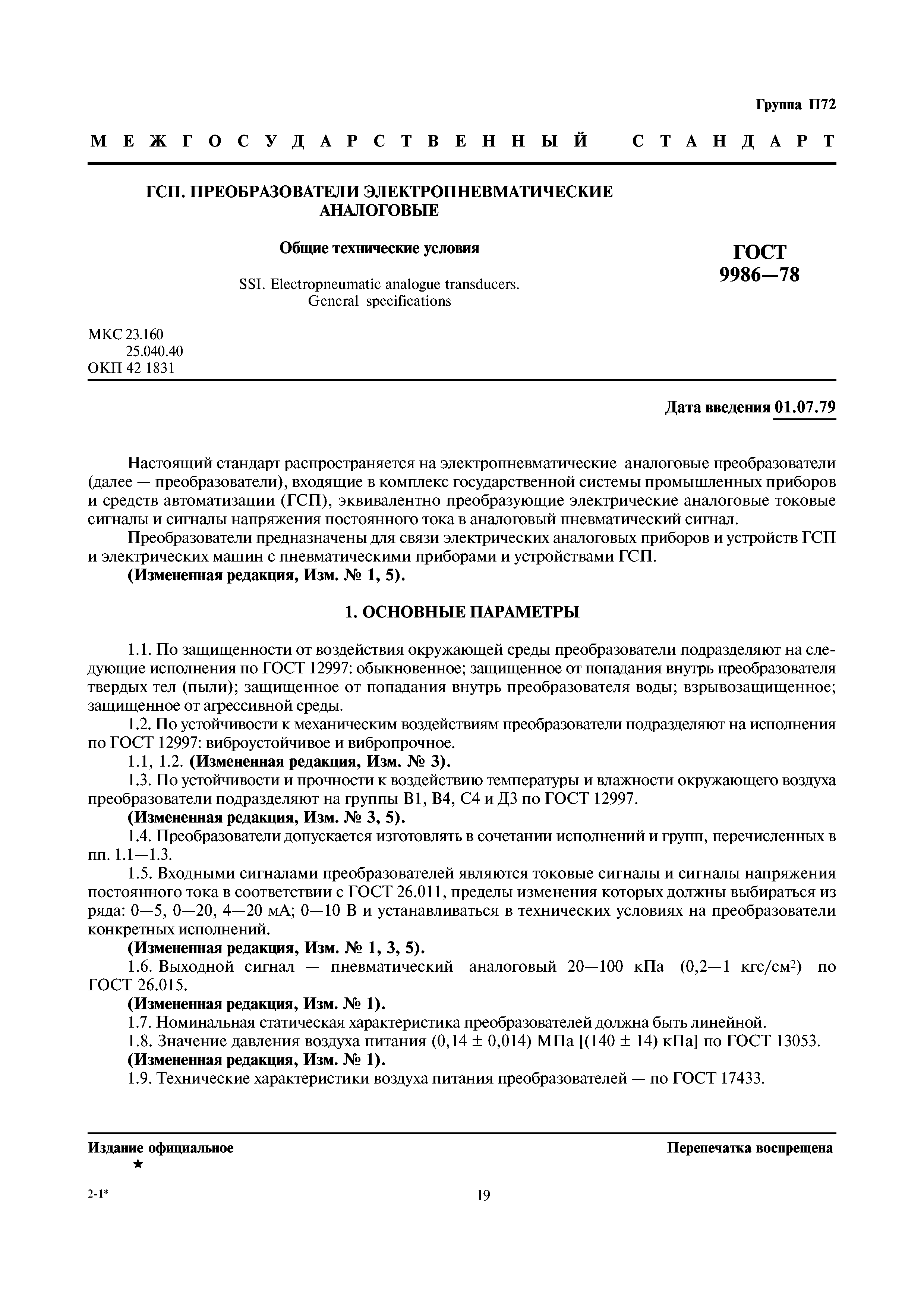

ГОСТ 9986-78

ГСП. Преобразователи электропневматические аналоговые. Общие технические условия

Обозначение:	ГОСТ 9986-78
Обозначение англ:	GOST 9986-78
Статус:	действует
Название рус.:	ГСП. Преобразователи электропневматические аналоговые. Общие технические условия
Название англ.:	SSI. Electropneumatic analogue transducers. General specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1979
Область применения:	Стандарт распространяется на электропневматические аналоговые преобразователи, входящие в комплекс государственной системы промышленных приборов и средств автоматизации (ГСП), эквивалентно преобразующие электрические аналоговые токовые сигналы и сигналы напряжения постоянного тока в аналоговый пневматический сигнал.
Оглавление:	1 Основные параметры 2 Технические требования 3 Исключен (Изм. № 5) 4 Правила приемки 5 Методы испытаний 6 Маркировка, упаковка, транспортирование и хранение 7 Исключен (Изм. № 5) 8 Исключен (Изм. № 4) 9 Гарантии изготовителя Приложение 1 Термины и определения, принятые в стандарте Приложение 2 Показатели качества преобразователей и их применяемость
Разработан:	Министерство приборостроения, средств автоматизации и систем управления
Утверждён:	29.03.1978 Госстандарт СССР (USSR Gosstandart 859)
Издан:	ИПК Издательство стандартов (2004 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Вакуумная технология Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Вакуумная технология
Список изменений:	№ 3 от 01.06.1988 (ИУС 9-88)
Заменяет собой:	ГОСТ 9986-67 «Преобразователи электропневматические аналоговые ГСП» ГОСТ 4.193-85 «СПКП. Приборы вторичные пневматические. Приборы регулирующие пневматические. Приборы, блоки и элементы функциональные, преобразователи пневматические. Номенклатура показателей»
Нормативные ссылки:	ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 8.009-84 «Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений» ГОСТ 22782.0-81 «Электрооборудование взрывозащищенное. Общие технические требования и методы испытаний» ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности» ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» ГОСТ 12997-84 «Изделия ГСП. Общие технические условия» ГОСТ 13053-76 «Приборы и устройства пневматические ГСП. Общие технические условия» ГОСТ 25165-82 «Соединения приборов и устройств ГСП с внешними пневматическими линиями. Типы, основные параметры и размеры. Технические требования» ГОСТ 26.015-81 «Средства измерений и автоматизации. Сигналы пневматические входные и выходные» ГОСТ 27.410-87 «Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность» ГОСТ 27883-88 «Средства измерения и управления технологическими процессами. Надежность. Общие требования и методы испытаний»
