ГОСТ 5147-80

Муфты шарнирные. Основные параметры. Конструкция и размеры

Обозначение:	ГОСТ 5147-80
Обозначение англ:	GOST 5147-80
Статус:	заменен
Название рус.:	Муфты шарнирные. Основные параметры. Конструкция и размеры
Название англ.:	Joint clutches. Basic parameters. Design and dimensions
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002
Область применения:	Стандарт распространяется на малогабаритные шарнирные муфты общемашиностроительного применения, предназначенные для соединения цилиндрических валов, которые устанавливают под углом до 45 град. при передаче крутящего момента от 11,2 до 1120 Н*м без смягчения динамических нагрузок, климатических исполнений У и Т для категорий 1 - 3, климатических исполнений УХЛ и О для категории 4 по ГОСТ 15150.

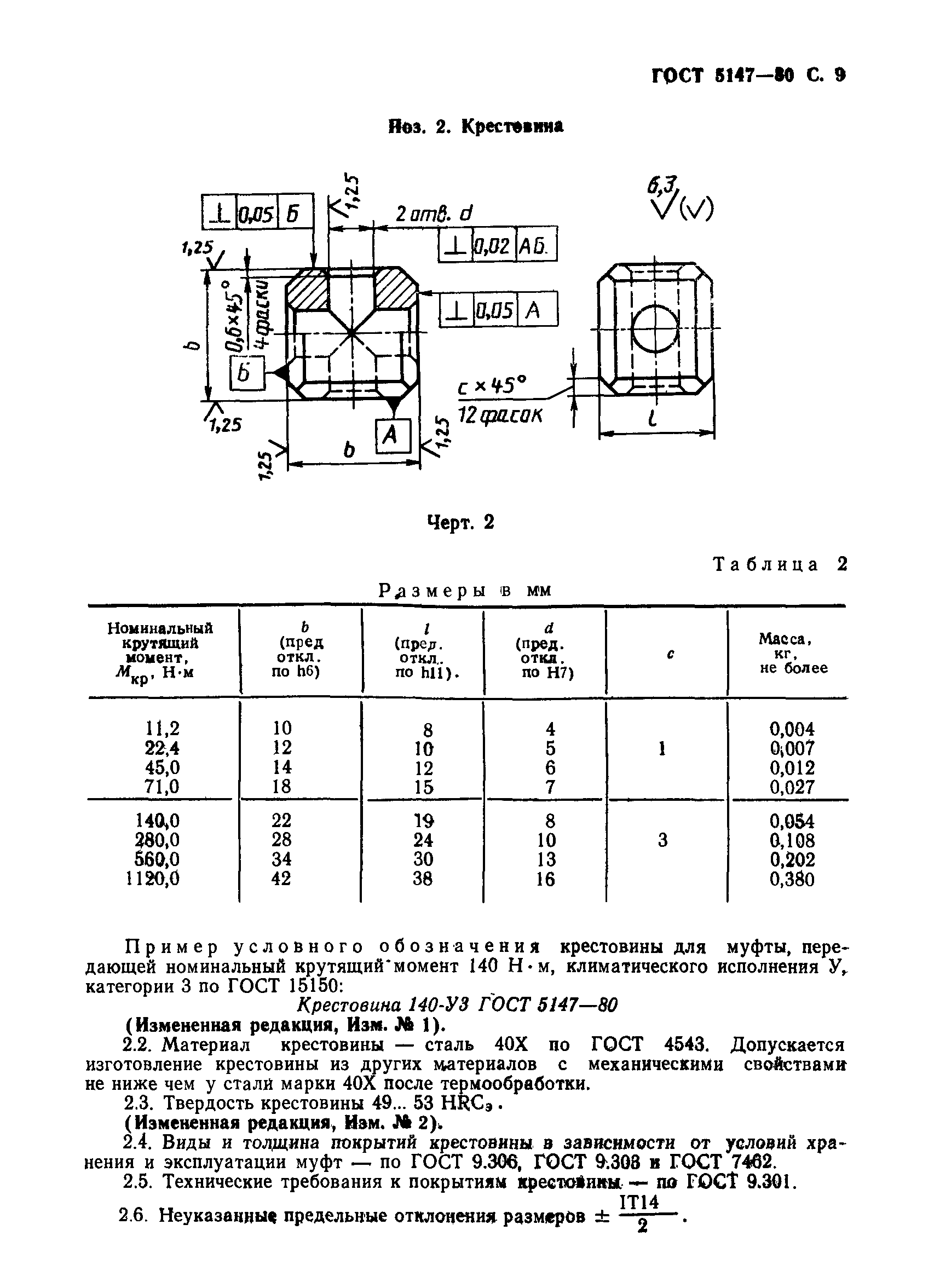

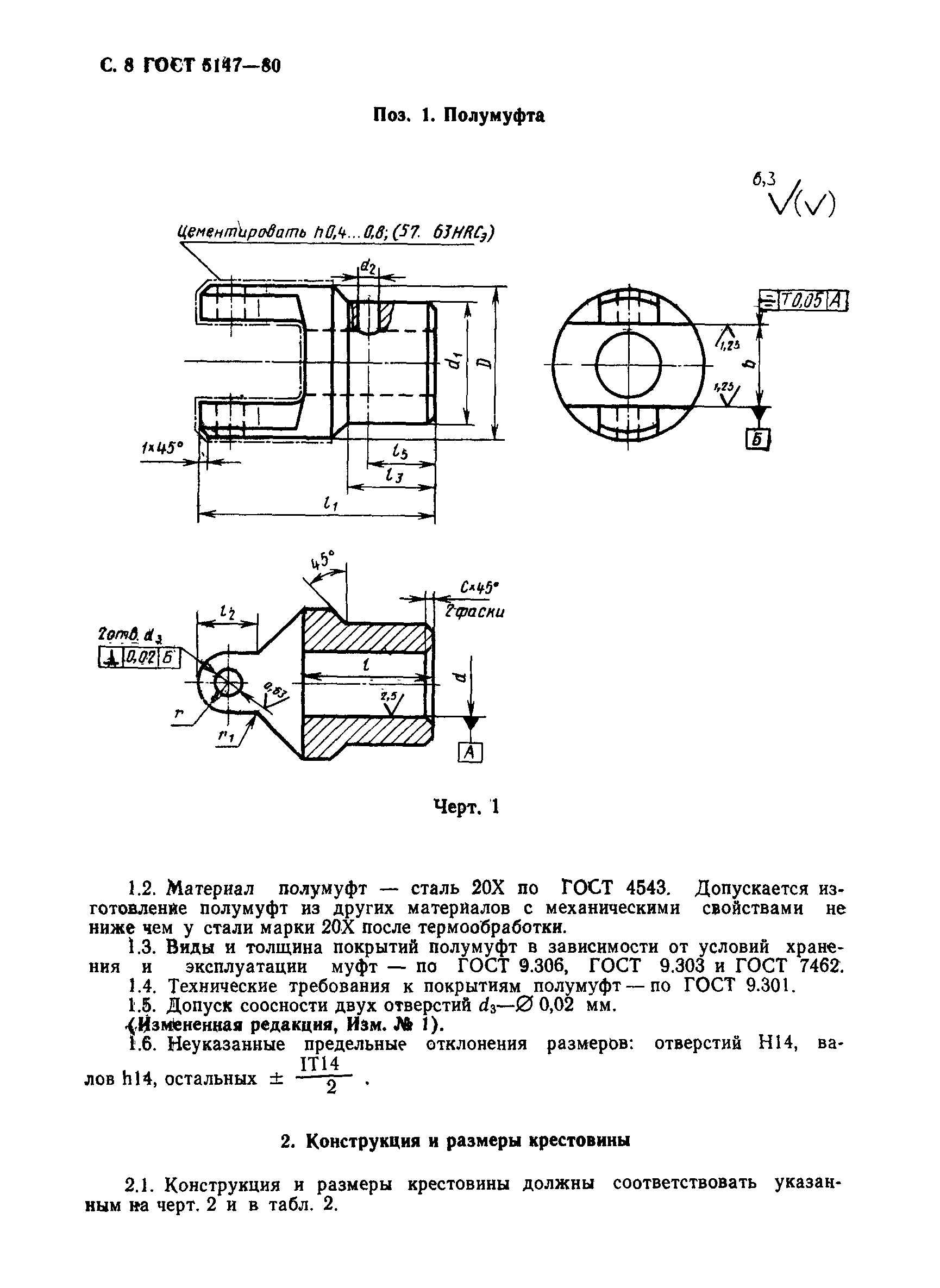

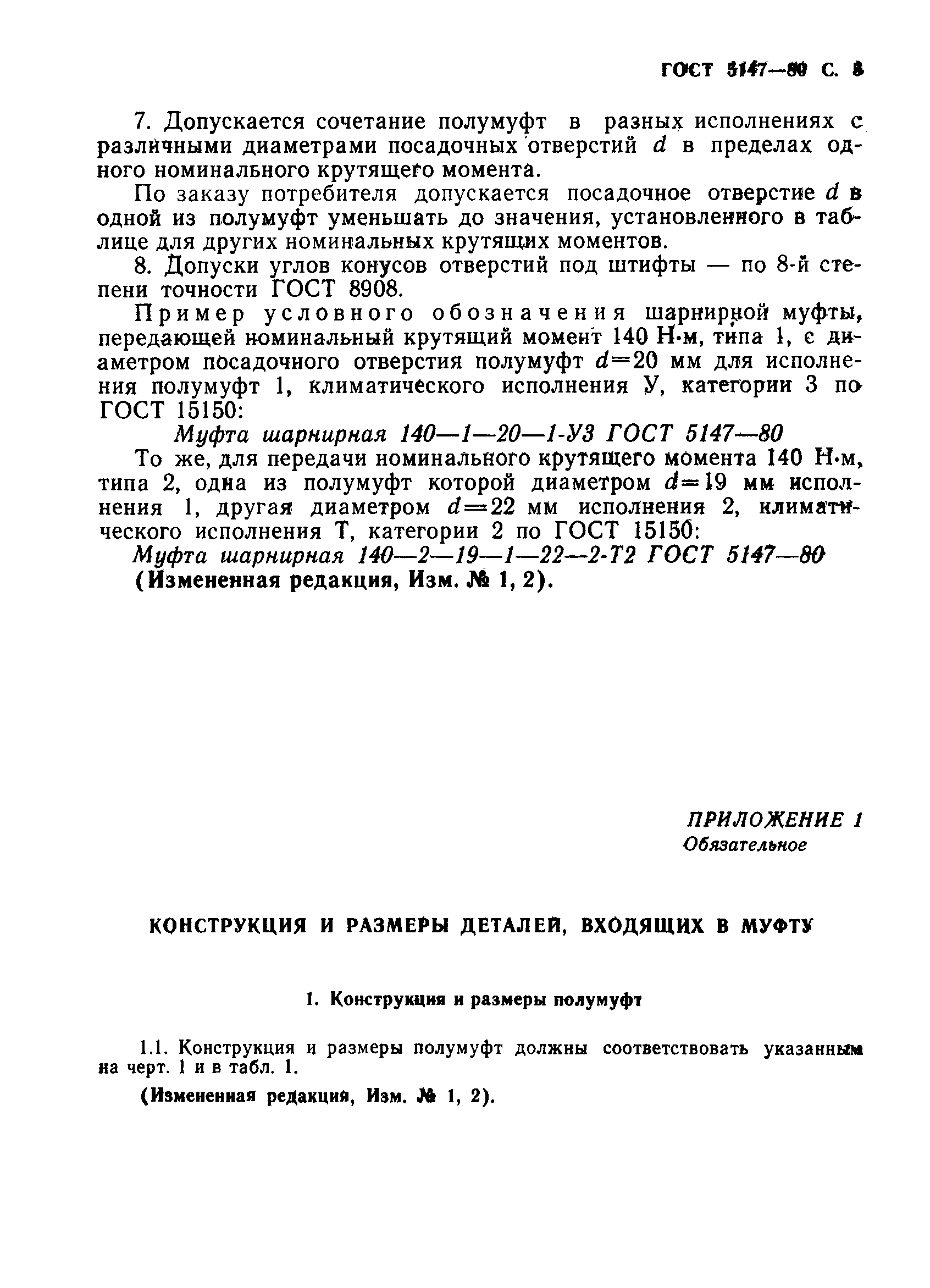

Оглавление:	Приложение 1 (обязательное) Конструкция и размеры деталей, входящих в муфту Приложение 2 (рекомендуемое) Крепежные изделия
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	18.06.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2877)
Издан:	Издательство стандартов (1980 г. ) Издательство стандартов (1993 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты
Список изменений:	№ 3 от 01.07.1991 (ИУС 4-91)
Заменяет собой:	ГОСТ 5147-69 «Муфты шарнирные. Основные параметры и размеры»
Чем заменён:	ГОСТ 5147-97 «Муфты шарнирные. Параметры, конструкция и размеры»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 10774-80 «Штифты цилиндрические заклепочные. Технические условия» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 3129-70 «Штифты конические незакаленные. Технические условия» ГОСТ 7462-73 «Эмали НЦ-5123. Технические условия»

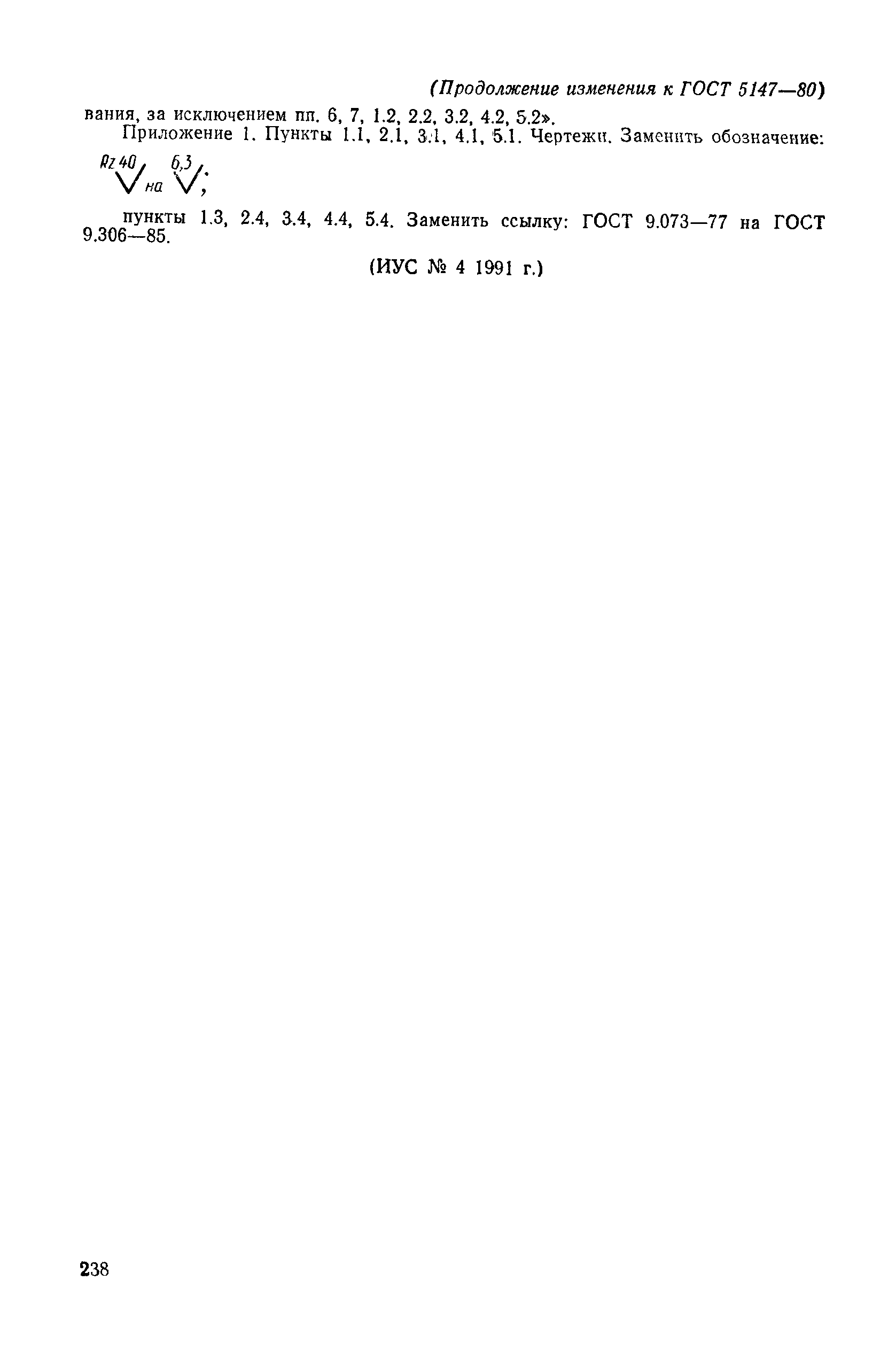

Текстовое изменение № 3 от 01.07.1991
