Скачать ГОСТ 5147-97 Муфты шарнирные. Параметры, конструкция и размеры

Дата актуализации: 10.08.2017

ГОСТ 5147-97

Муфты шарнирные. Параметры, конструкция и размеры

Обозначение:	ГОСТ 5147-97
Обозначение англ:	GOST 5147-97
Статус:	действует
Название рус.:	Муфты шарнирные. Параметры, конструкция и размеры
Название англ.:	Joint couplings. Parameters, design and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002

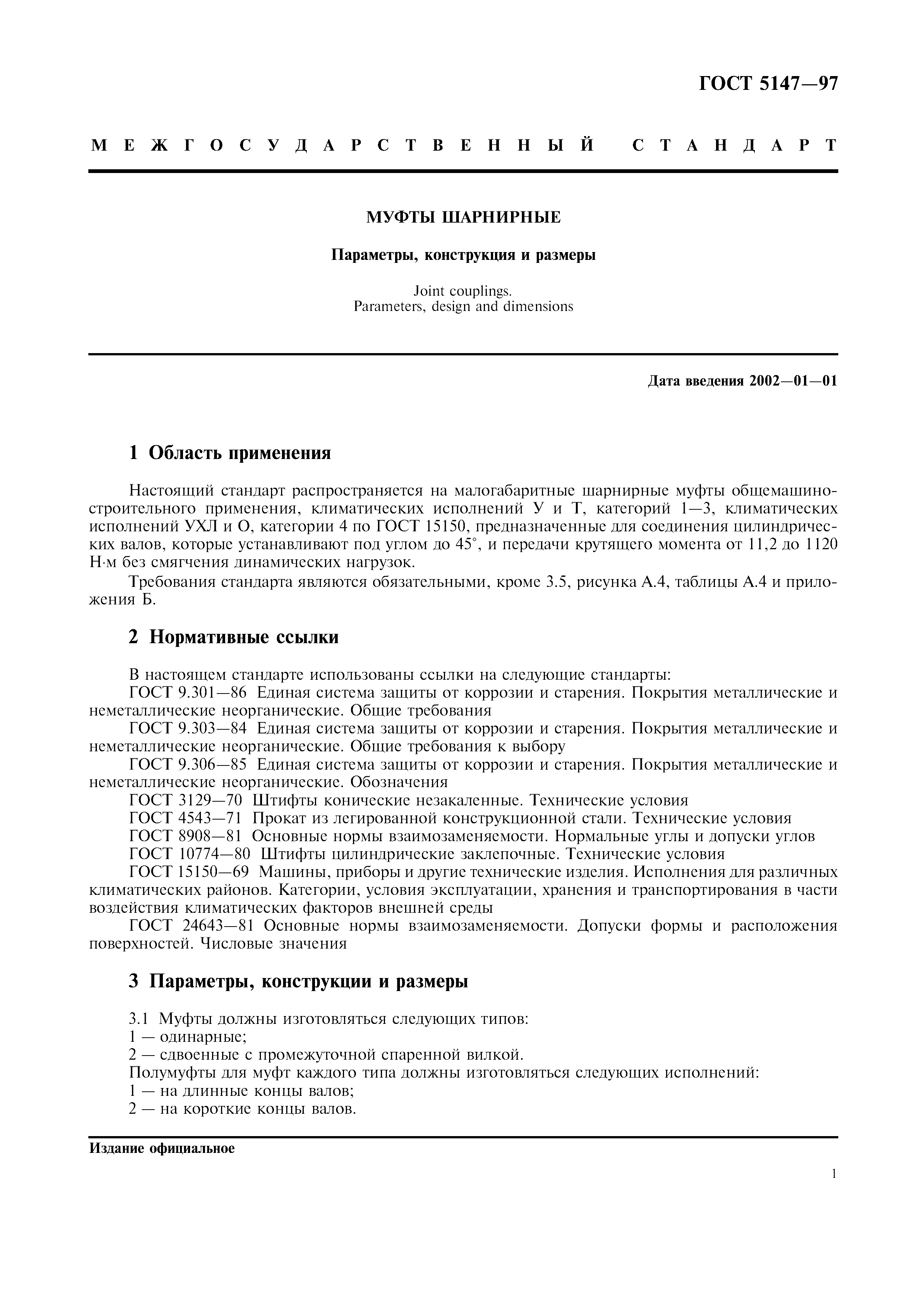

Область применения:	Стандарт распространяется на малогабаритные шарнирные муфты общемашиностроительного применения, климатических исполнений У и Т, категорий 1-3, климатических исполнений УХЛ и О, категории 4 по ГОСТ 15150, предназначенные для соединения цилиндрических валов, которые устанавливают под углом до 45 градусов, и передачи крутящего момента от 11,2 до 1120 н м без смягчения динамических нагрузок.

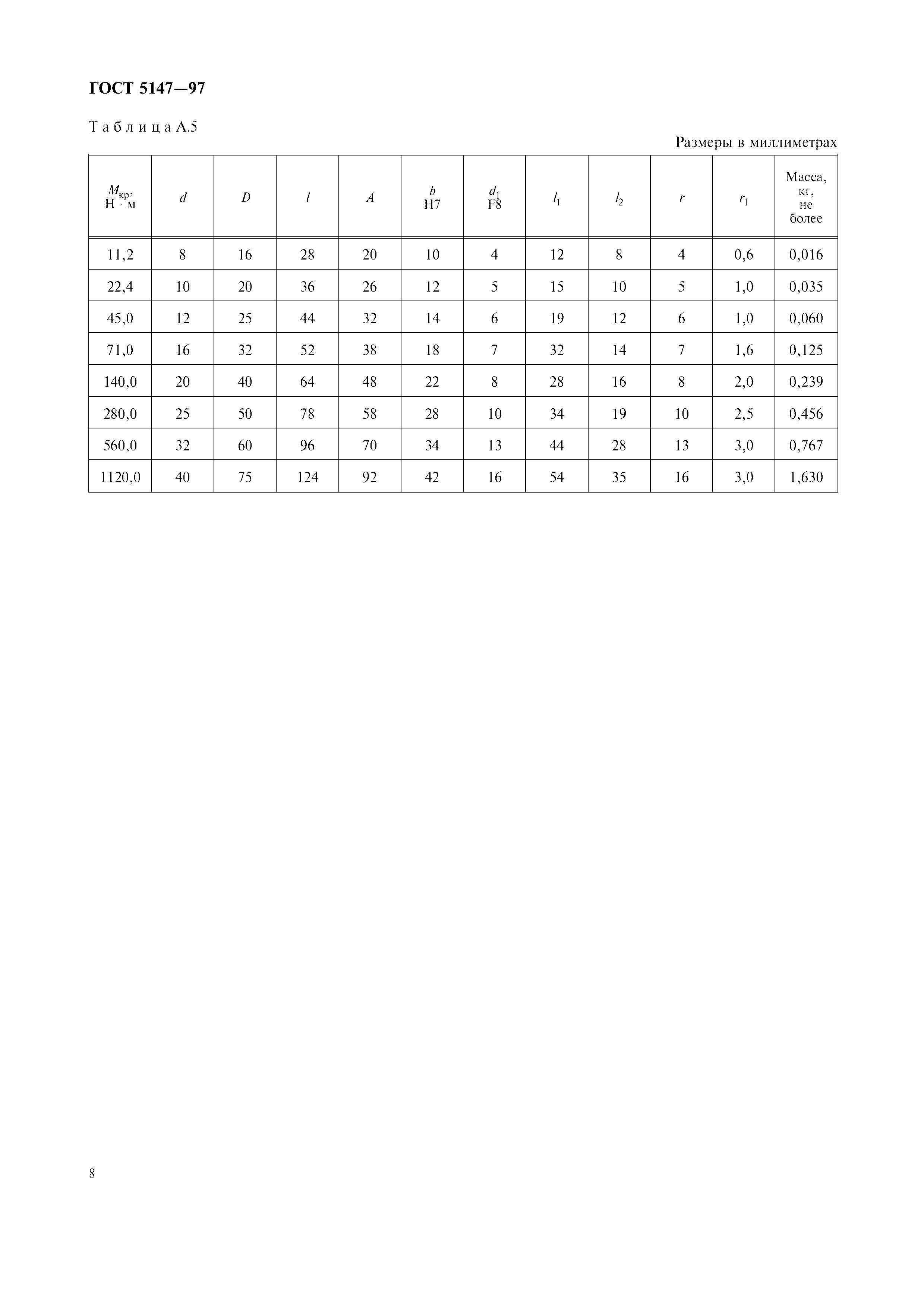

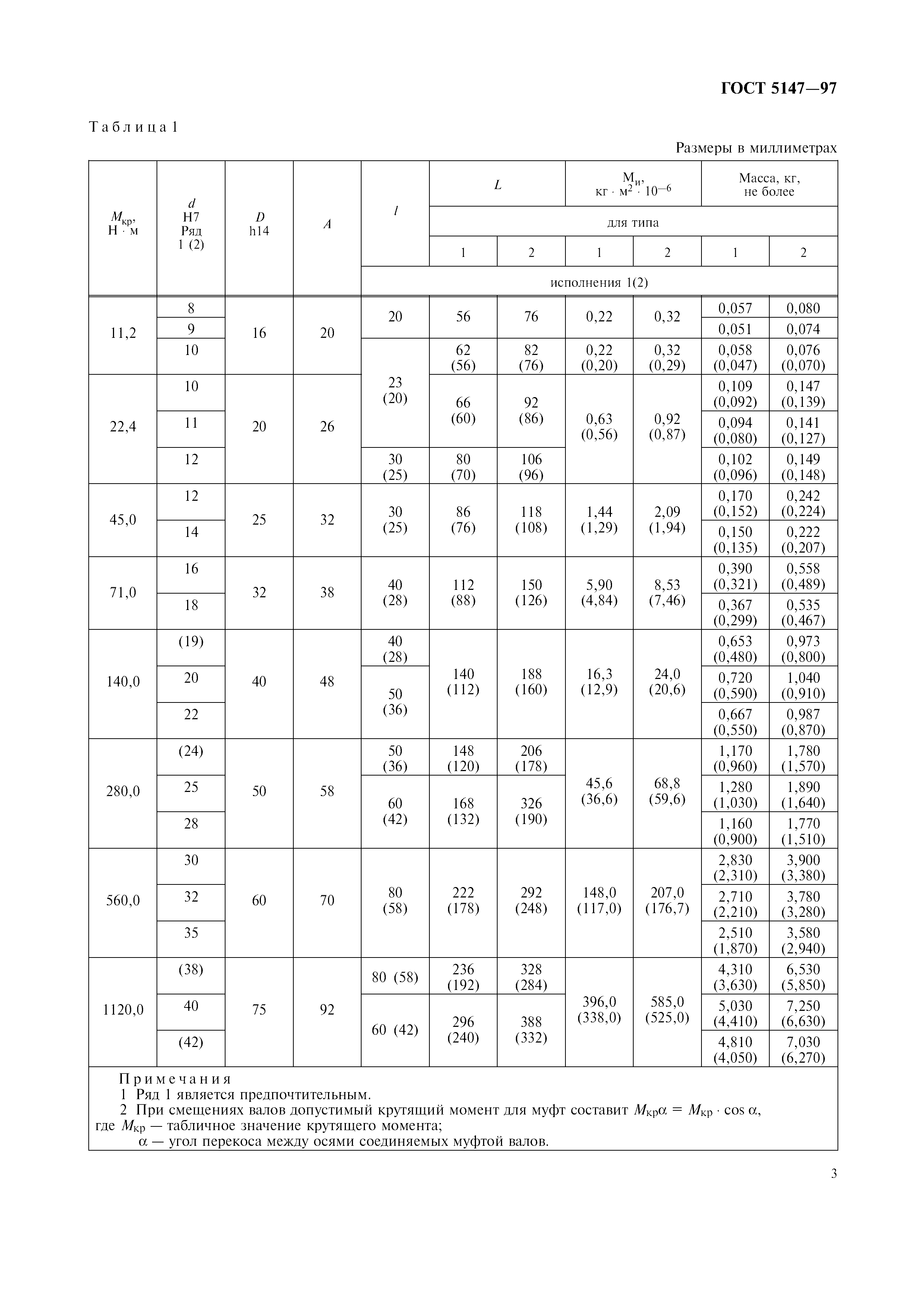

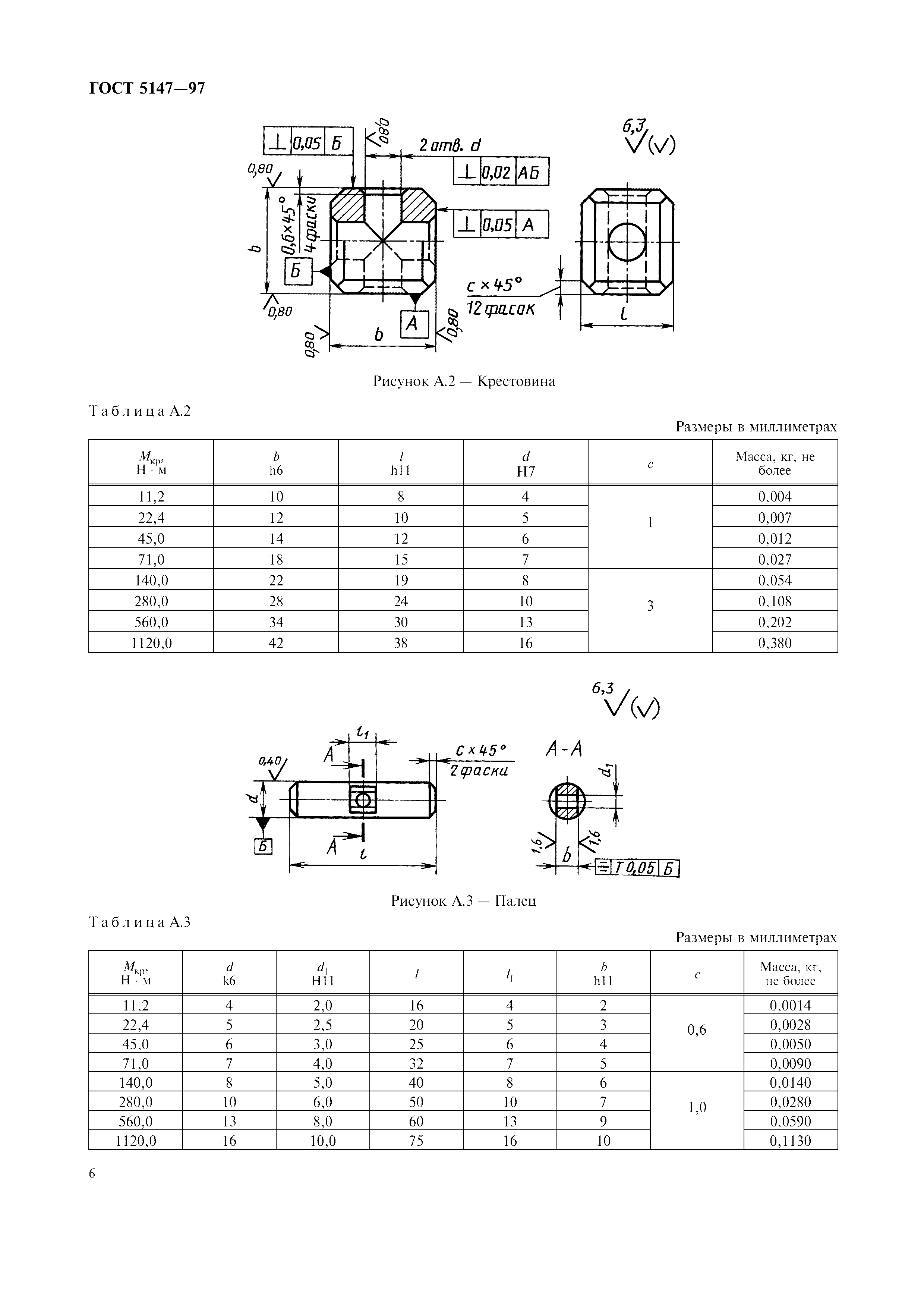

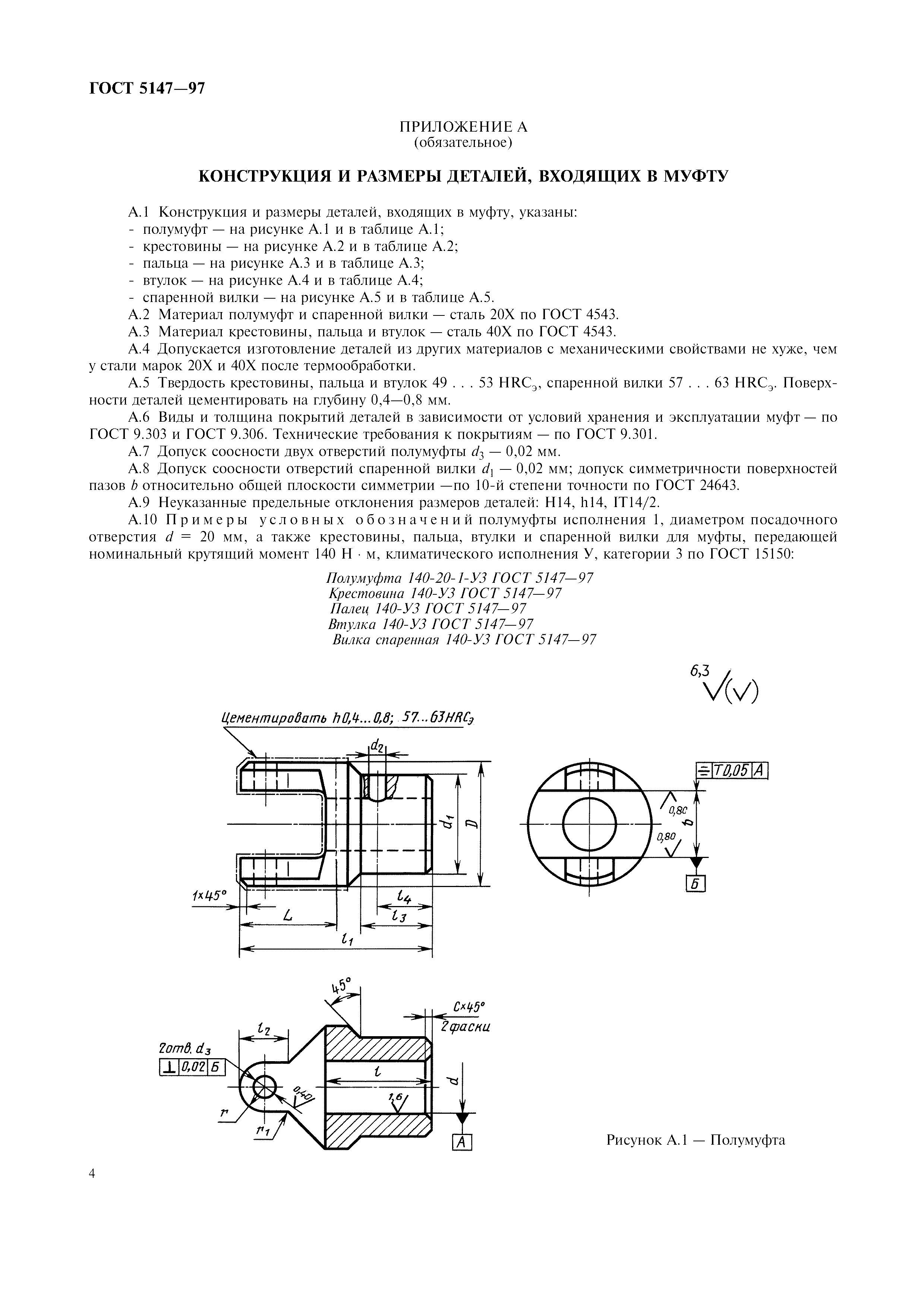

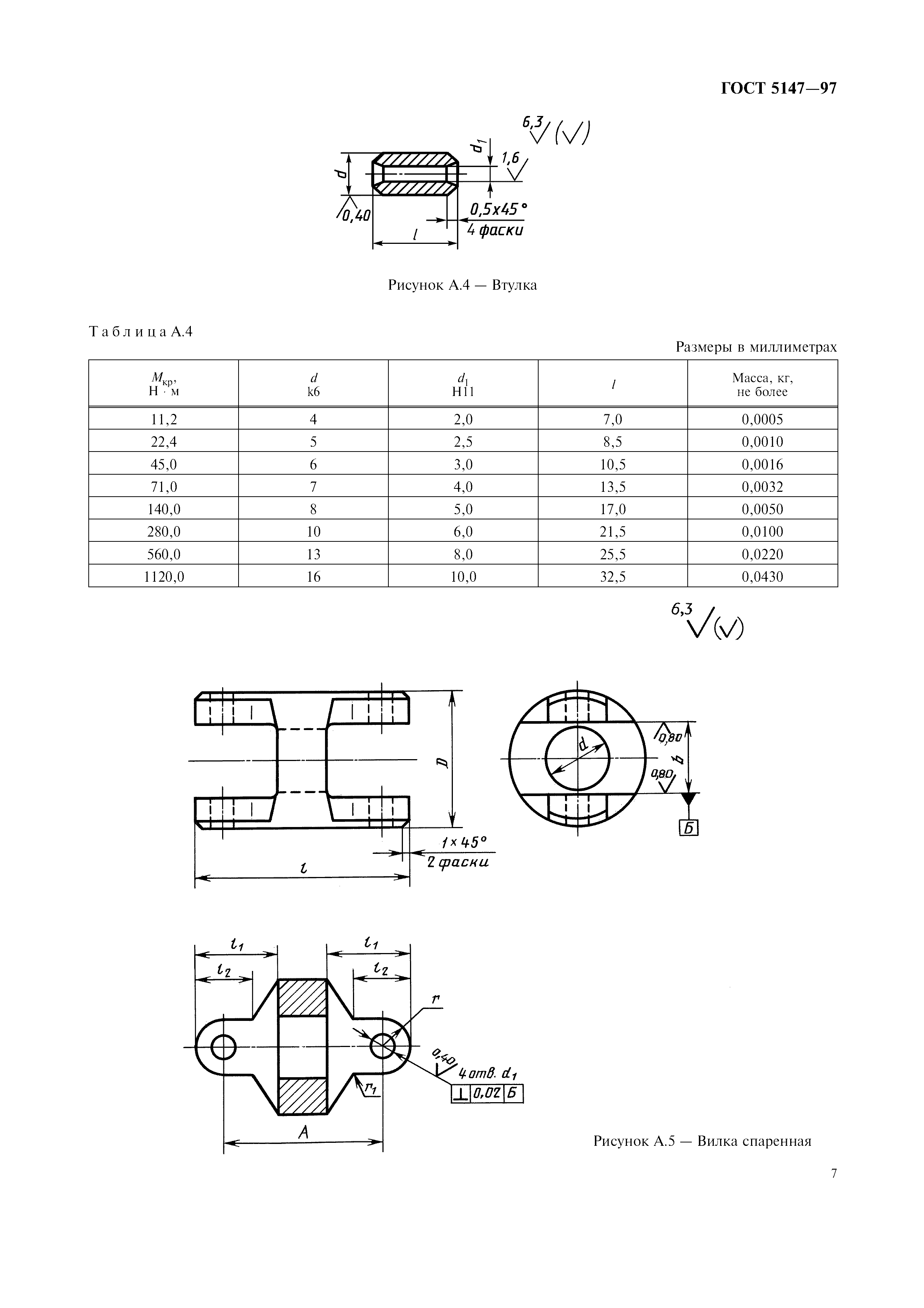

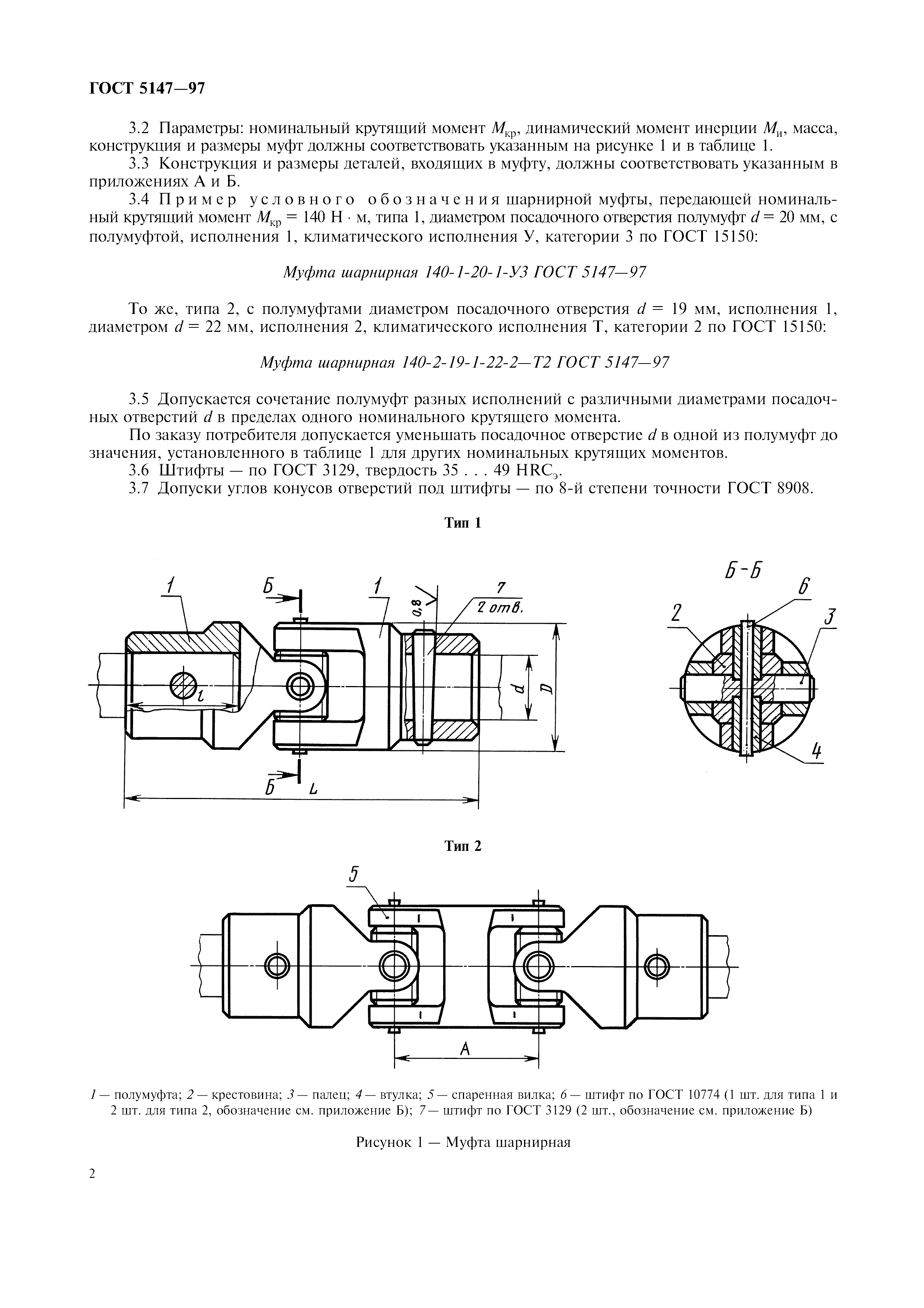

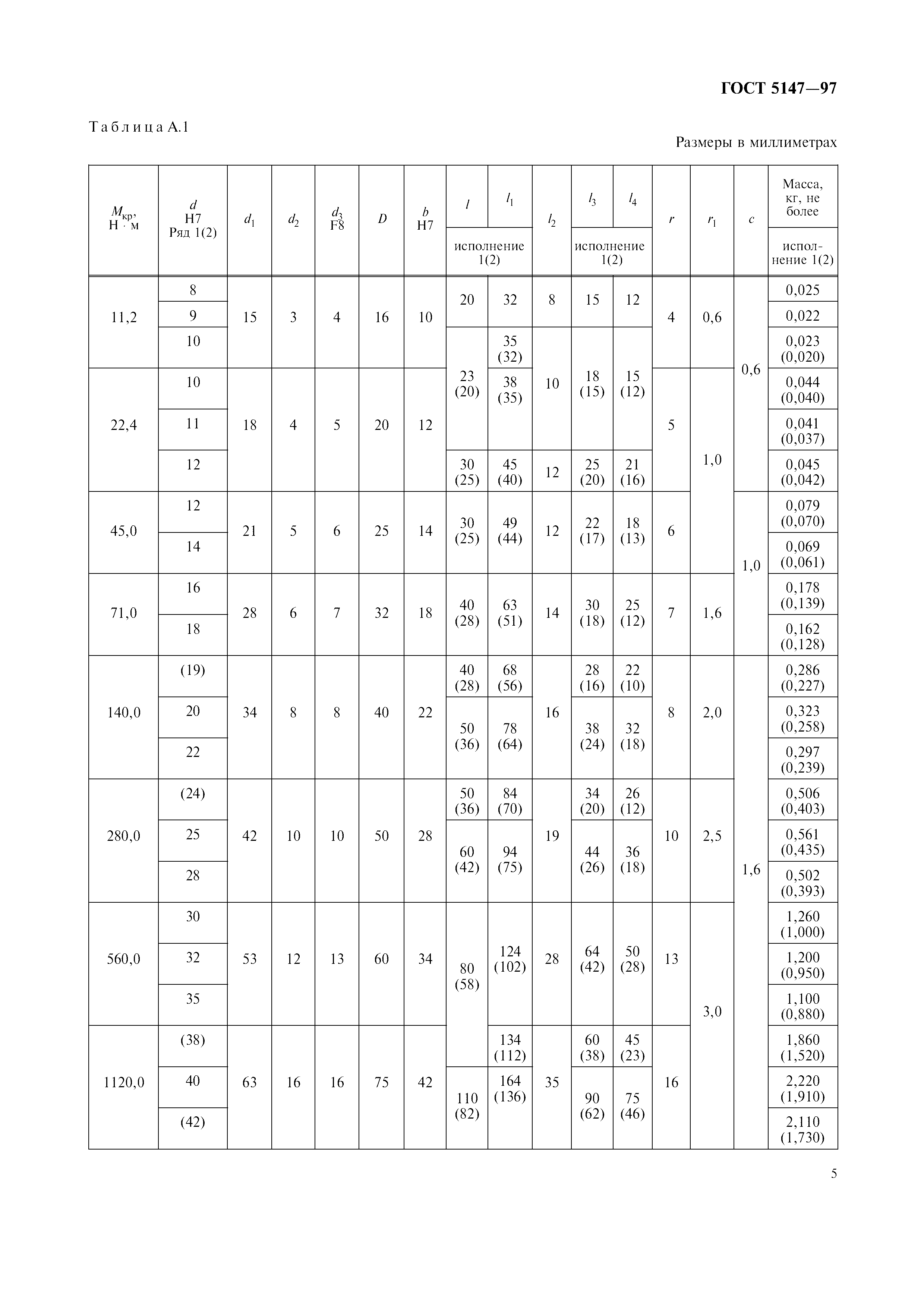

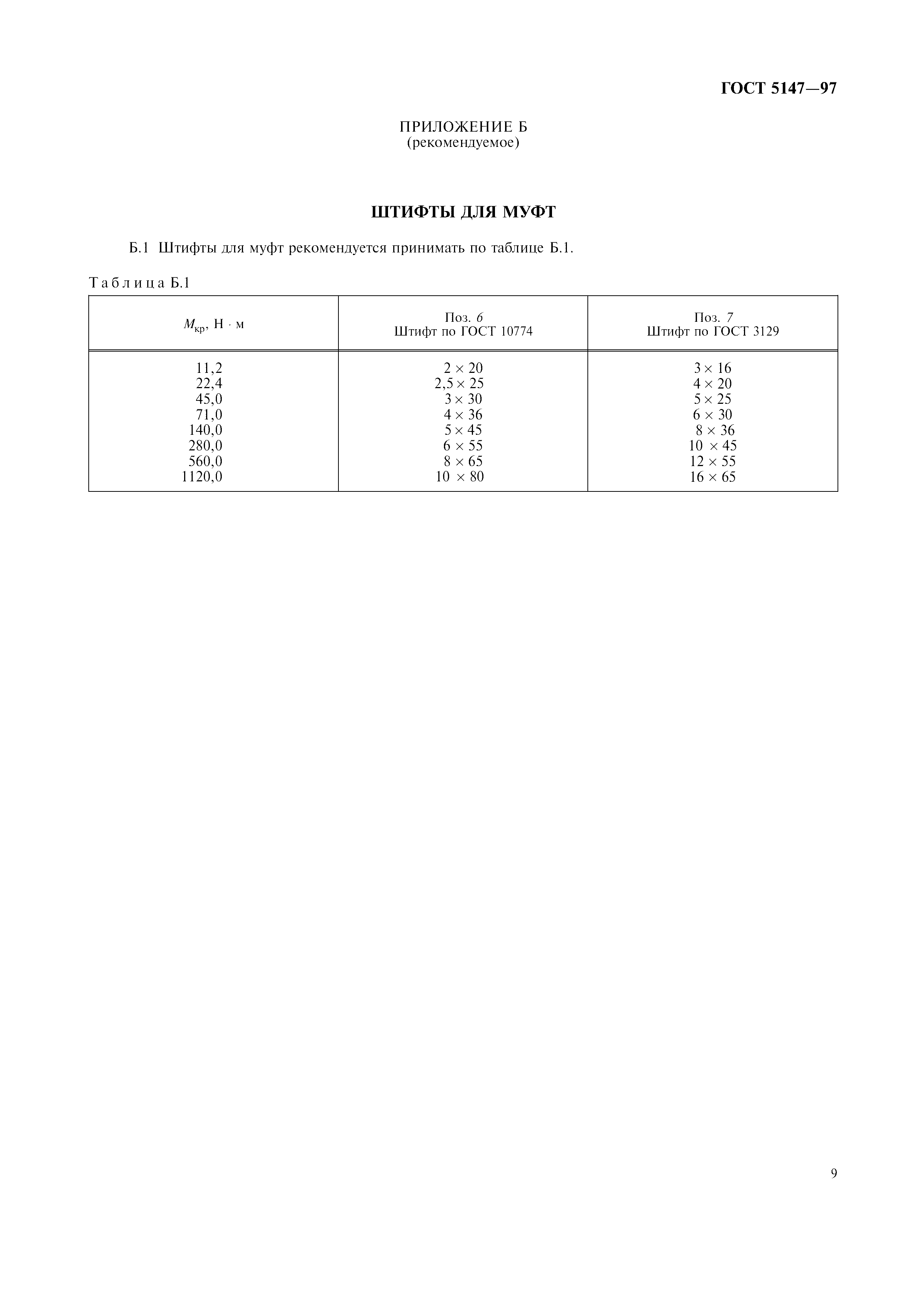

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Параметры, конструкции и размеры Приложение А (обязательное) Конструкция и размеры деталей, входящие в муфту Приложение Б (рекомендуемое) Штифты для муфт

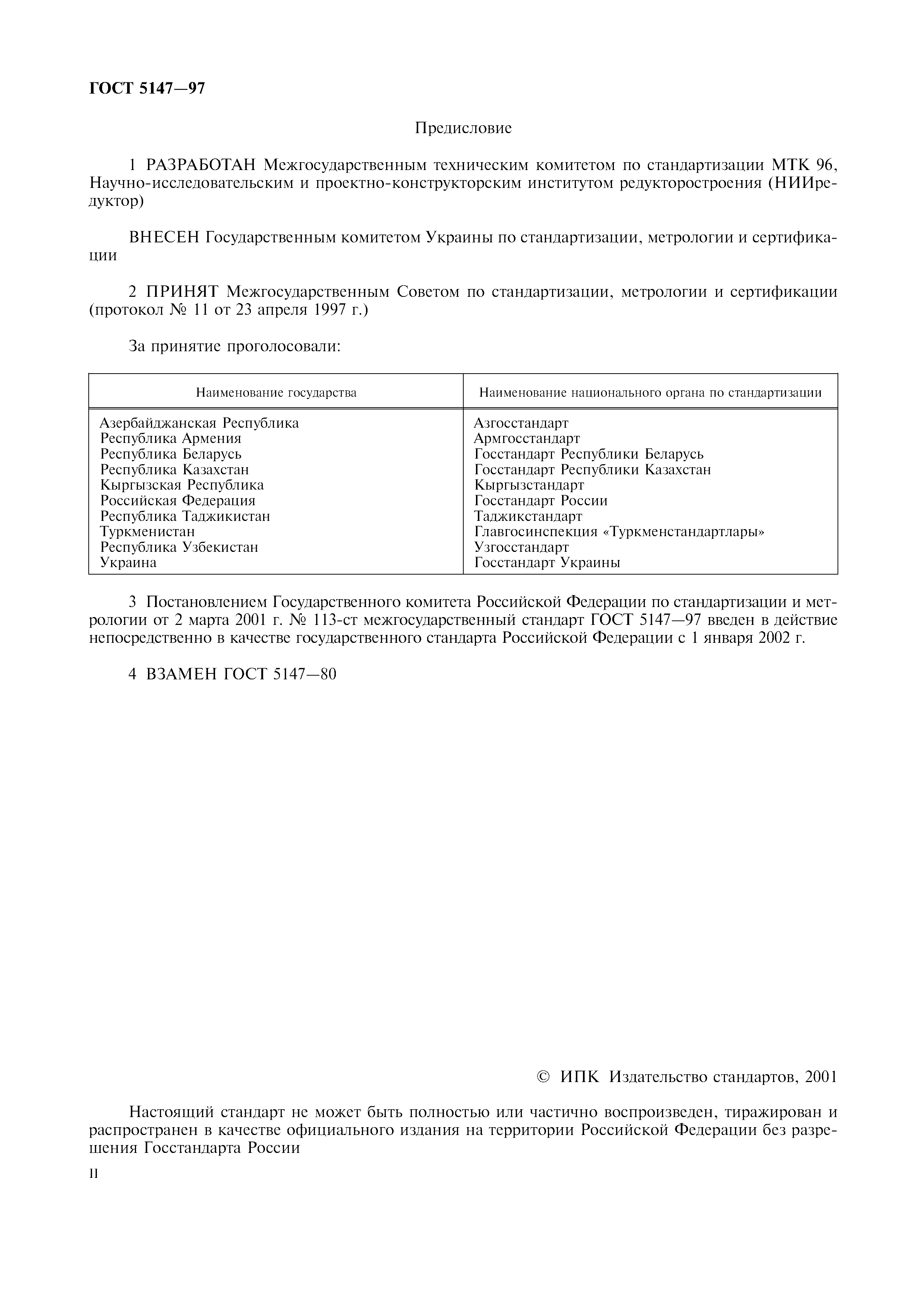

Разработан:	МТК 96 НИИредуктор
Утверждён:	02.03.2001 Госстандарт России (Russian Federation Gosstandart 113-ст) 23.04.1997 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 11)

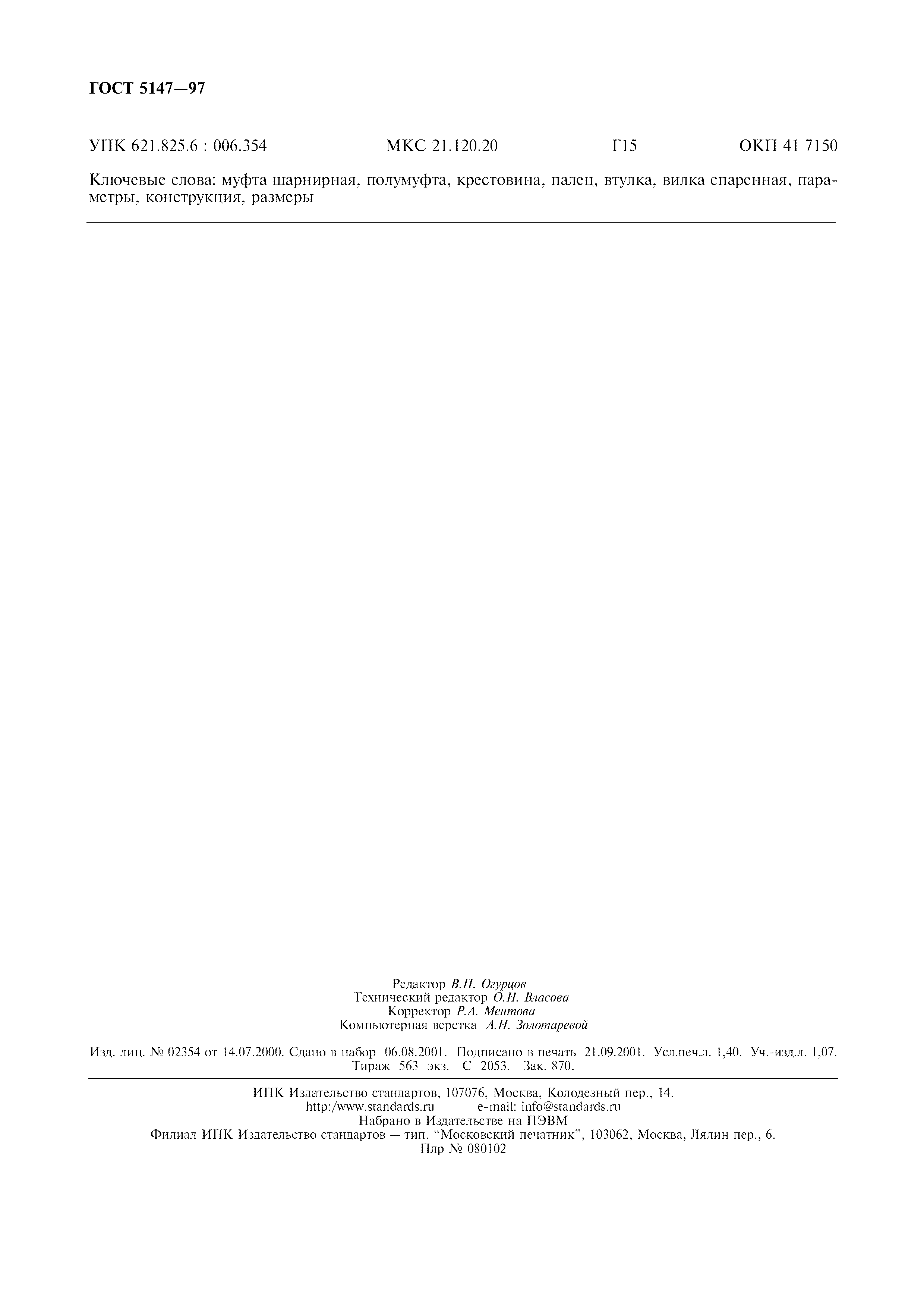

Издан:	ИПК Издательство стандартов (2001 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Механические системы и устройства общего назначения
Заменяет собой:	ГОСТ 5147-80 «Муфты шарнирные. Основные параметры. Конструкция и размеры»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору» ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия»
