ГОСТ 3.1125-88

Единая система технологической документации. Правила графического выполнения элементов литейных форм и отливок

Обозначение:	ГОСТ 3.1125-88
Обозначение англ:	GOST 3.1125-88
Статус:	взамен
Название рус.:	Единая система технологической документации. Правила графического выполнения элементов литейных форм и отливок
Название англ.:	Unified sustem for technological documentation. Rules of graphic making of elements of mould forms and castings
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1989
Область применения:	Стандарт устанавливает правила графического выполнения элементов литейных форм и отливок для изделий всех отраслей промышленности.

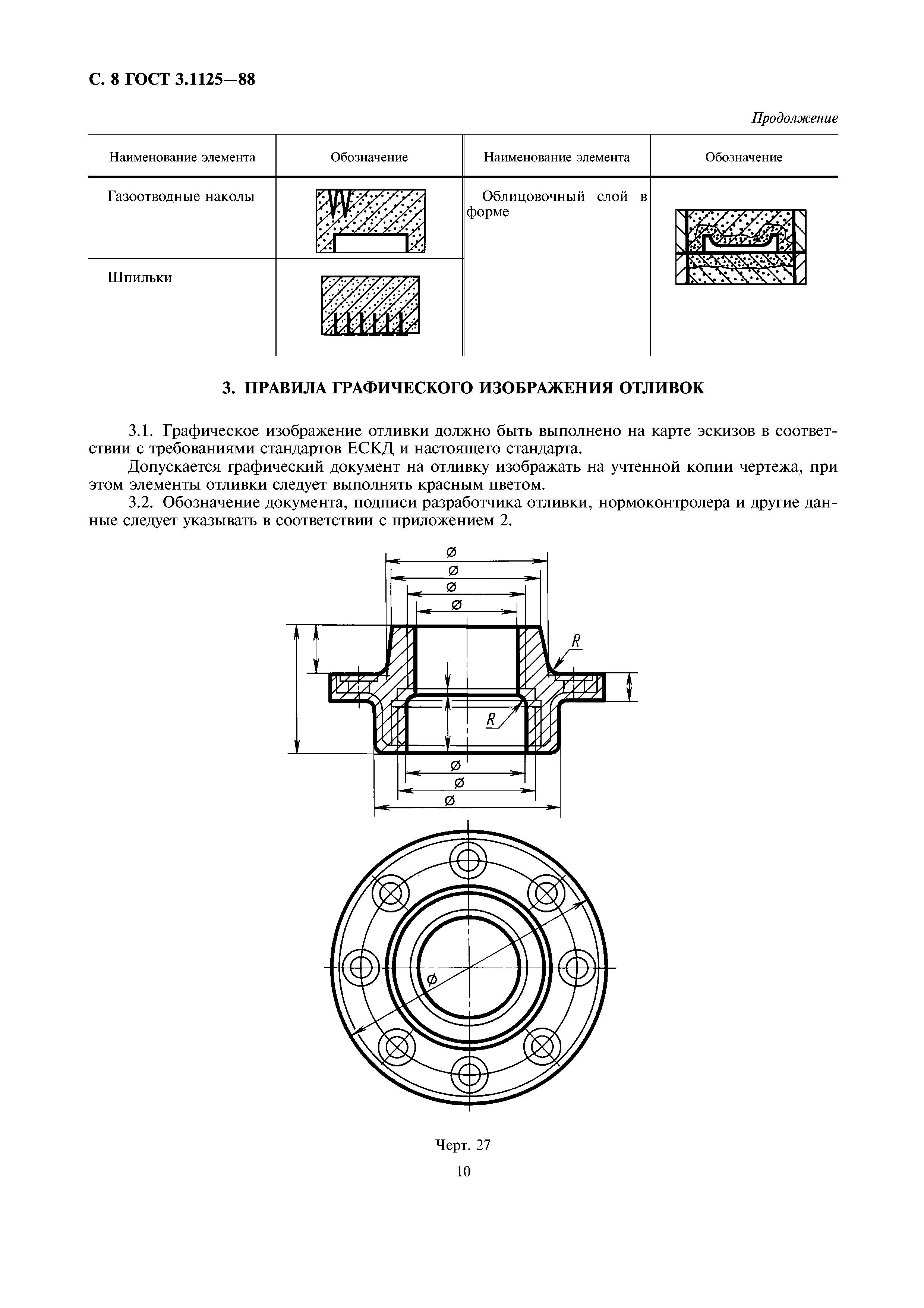

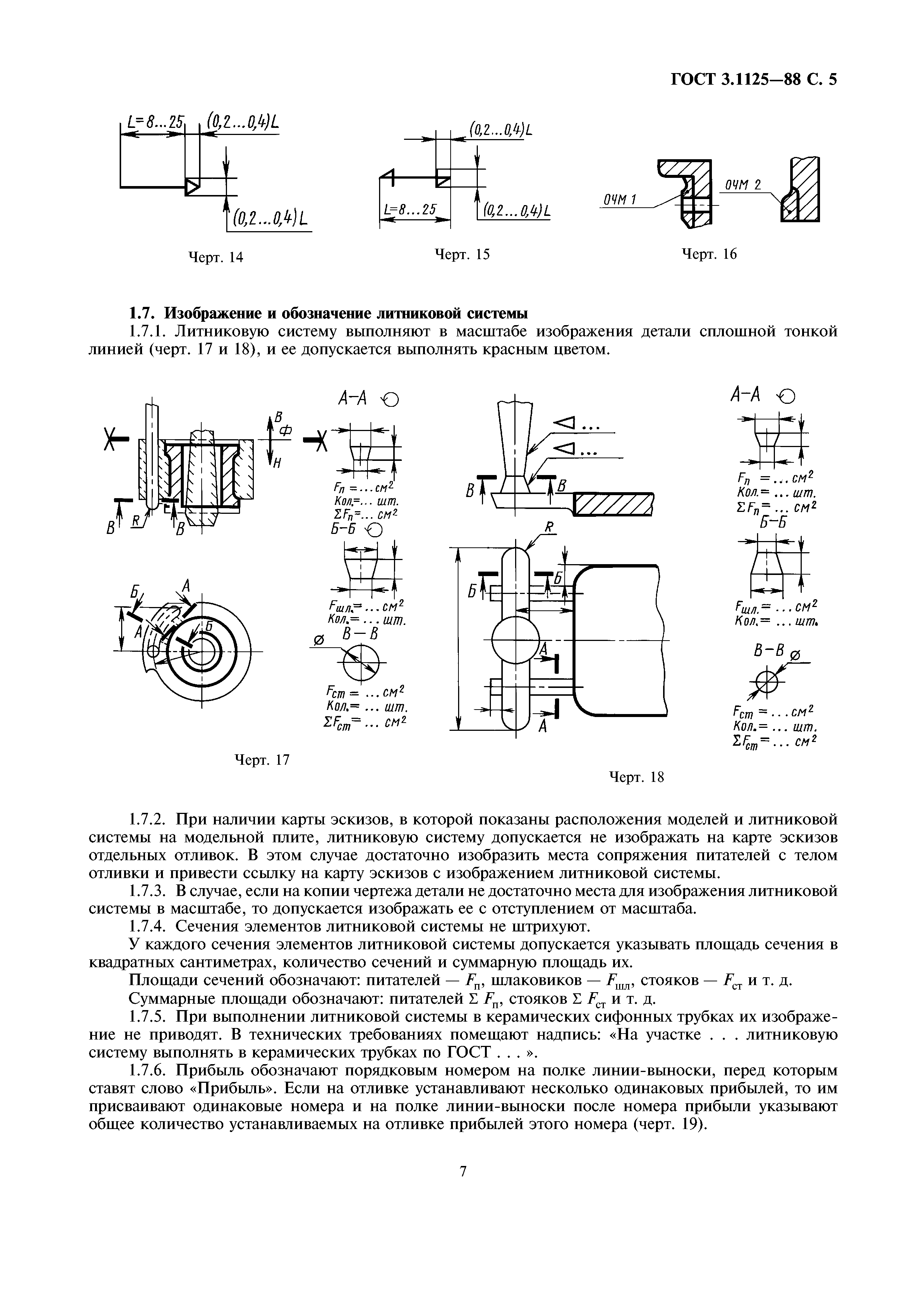

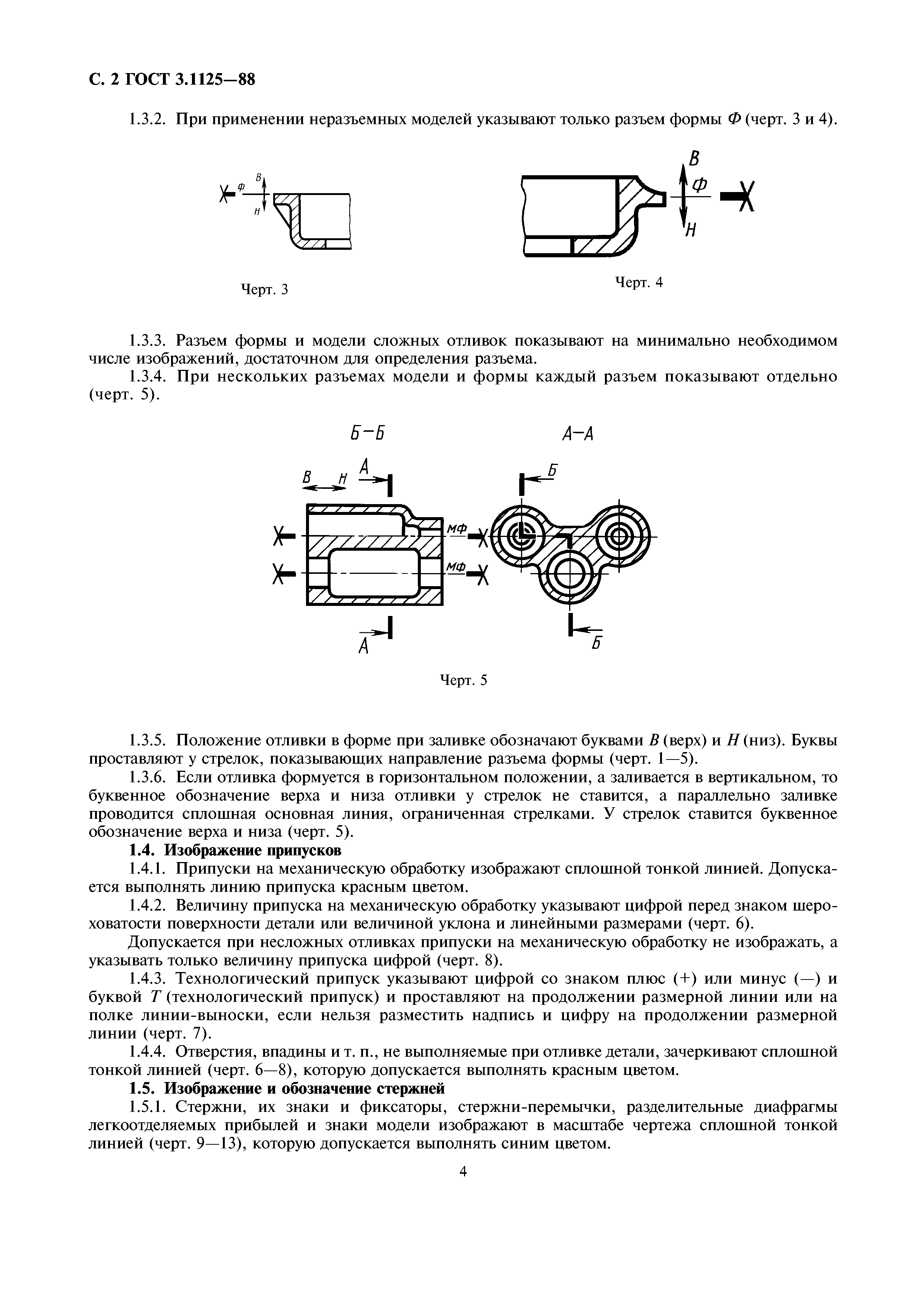

Оглавление:	1 Правила графического выполнения элементов литейных форм 2 Графическое обозначение элементов литейных форм 3 Правила графического изображения отливок Приложение 1 (рекомендуемое) Информационные данные о соответствии ГОСТ 3.1125-88 СТ СЭВ 4406-83 Приложение 2 (рекомендуемое) Пример оформления дополнительного штампа
Разработан:	Госстандарт СССР
Утверждён:	28.07.1988 Госстандарт СССР (USSR Gosstandart 2781)
Издан:	Издательство стандартов (1988 г. ) ИПК Издательство стандартов (2003 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Оборудование для бесстружечной обработки Оборудование для литья ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Техническая документация на продукцию Экология МАШИНОСТРОЕНИЕ Оборудование для бесстружечной обработки Оборудование для литья ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Техническая документация на продукцию
Заменяет собой:	ГОСТ 2.423-73 «Единая система конструкторской документации. Правила выполнения чертежей элементов литейной формы и отливки»
Нормативные ссылки:	ГОСТ 2.305-68 «Единая система конструкторской документации. Изображения - виды, разрезы, сечения» ГОСТ 2.306-68 «Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах» ГОСТ 2.503-90 «Единая система конструкторской документации. Правила внесения изменений» ГОСТ 3.1201-85 «Единая система технологической документации. Система обозначения технологической документации» ГОСТ 3.1103-82 «Единая система технологической документации. Основные надписи» ГОСТ 3212-92 «Комплекты модельные. Уклоны формовочные, стержневые знаки, допуски размеров» ГОСТ 2.423-73 «Единая система конструкторской документации. Правила выполнения чертежей элементов литейной формы и отливки»
