ГОСТ 28919-91

Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры

Обозначение:	ГОСТ 28919-91
Обозначение англ:	GOST 28919-91
Статус:	действует
Название рус.:	Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры
Название англ.:	Flange connections of wellhead equipment. Types, basic parameters and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1992
Область применения:	Стандарт распространяется на фланцевые соединения со стальными кольцевыми прокладками восьмиугольного сечения, предназначенные для соединения составных частей устьевого нефтепромыслового оборудования на рабочее давление от 14 до 140 МПа и номинальным диаметром от 50 до 680 мм, а также на фланцы, прокладки, шпильки и гайки фланцевых соединений.
Оглавление:	1 Типы, параметры и размеры Приложение 1 (рекомендуемое) Технические требования к соединительным частям фланцевых соединений Приложение 2 (обязательное) Условные обозначения фланцевых соединений и их составных частей
Разработан:	Минтяжмаш СССР
Утверждён:	26.02.1991 Госстандарт России (Russian Federation Gosstandart 178)
Издан:	Издательство стандартов (1991 г. ) ИПК Издательство стандартов (2005 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения
Список изменений:	№ 1 от 01.09.2012 (ИУС 9-2012, Введено на территории РФ)
Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 1759.5-87 «Гайки. Механические свойства и методы испытаний» ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования» ГОСТ 22032-76 «Шпильки с ввинчиваемым концом длиной 1d. Класс точности В. Конструкция и размеры» ГОСТ 22034-76 «Шпильки с ввинчиваемым концом длиной 1,25d. Класс точности В. Конструкция и размеры» ГОСТ 22042-76 «Шпильки для деталей с гладкими отверстиями. Класс точности В. Конструкция и размеры» ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия» ГОСТ 19256-73 «Стержни под накатывание метрической резьбы. Диаметры» ГОСТ 19258-73 «Стержни под нарезание метрической резьбы. Диаметры» ГОСТ 27148-86 «Изделия крепежные. Выход резьбы, сбеги, недорезы и проточки. Размеры» ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ Р 52627-2006 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ Р 52628-2006 «Гайки. Механические свойства и методы испытаний» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки»

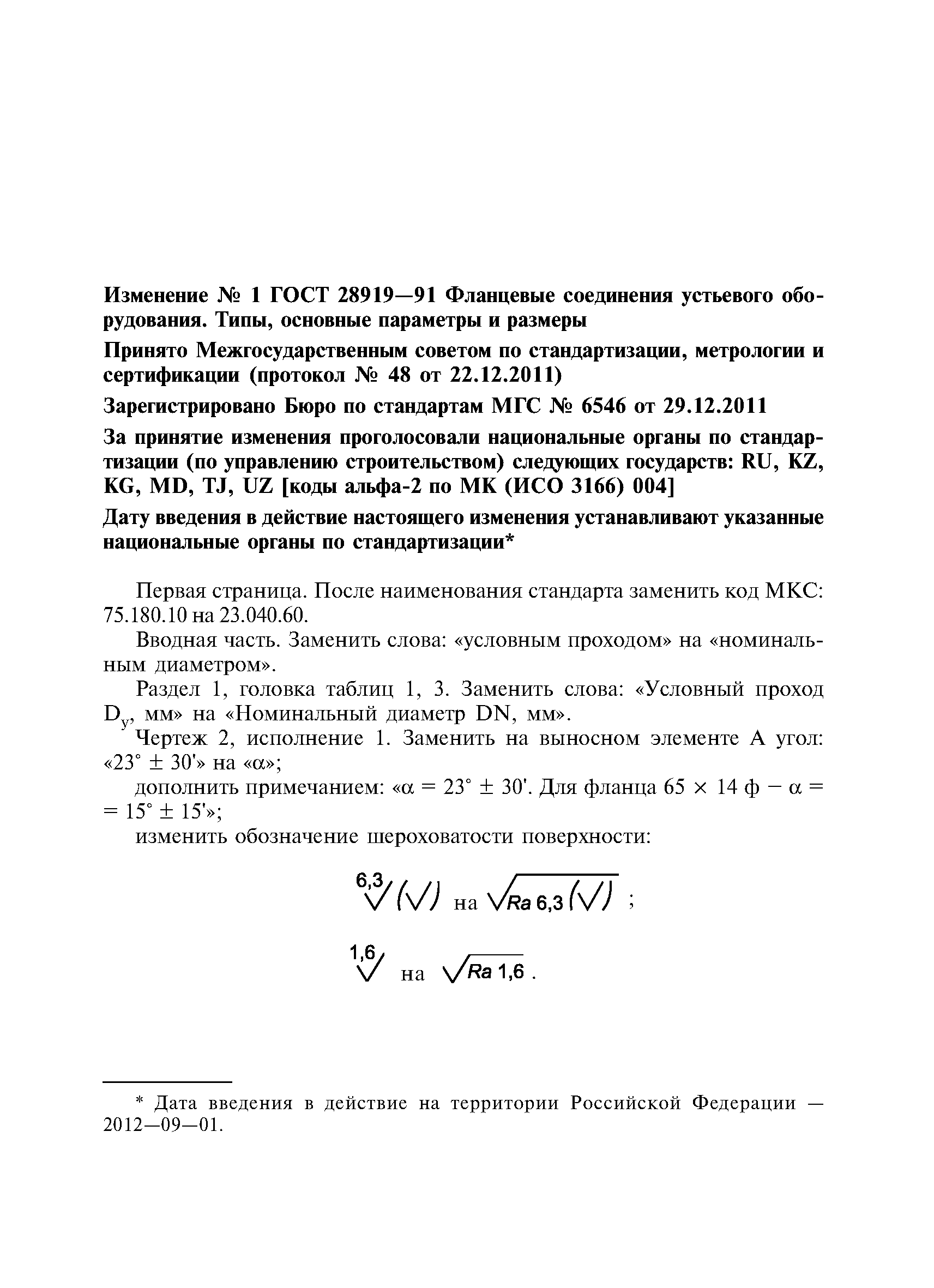

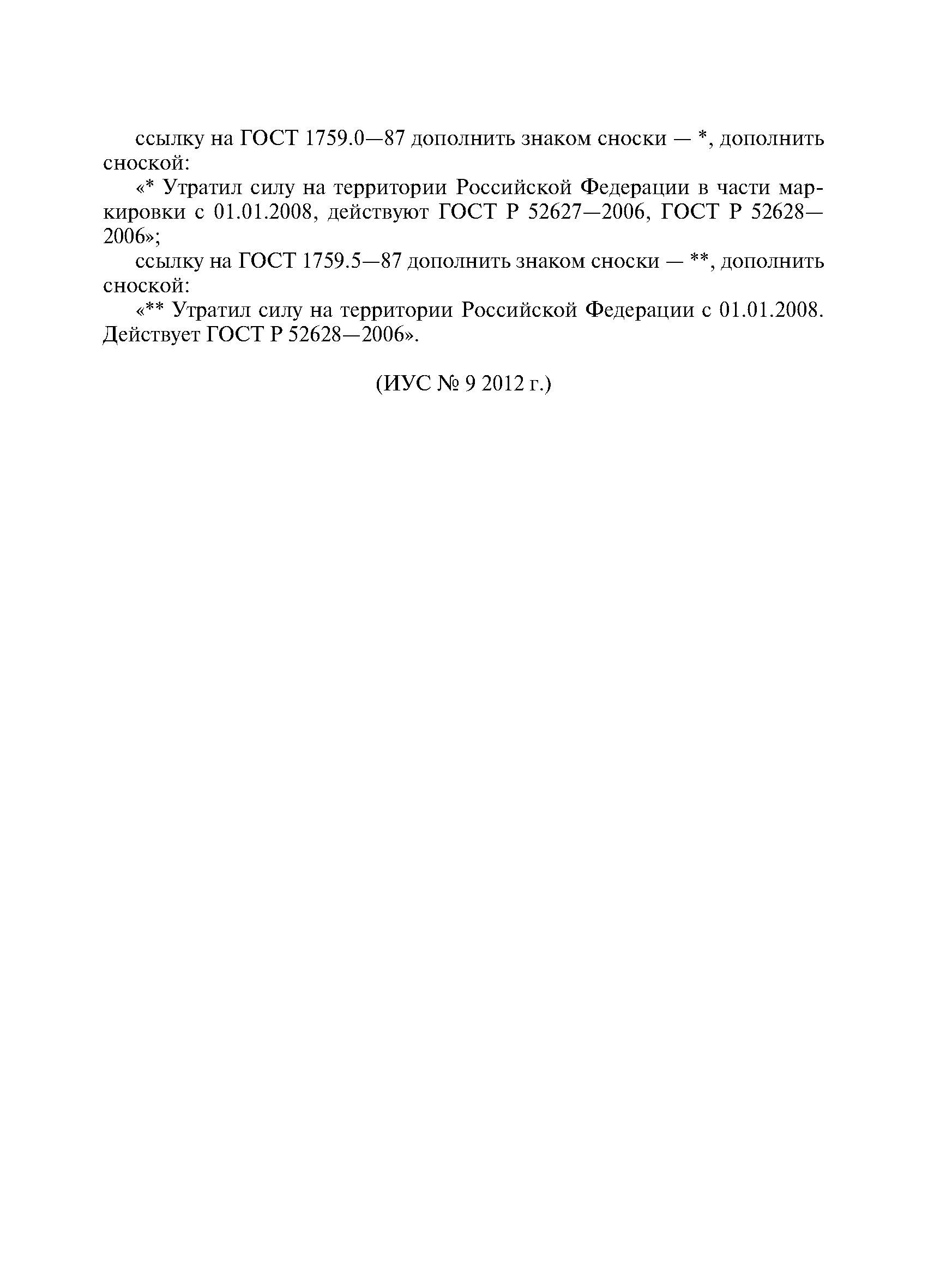

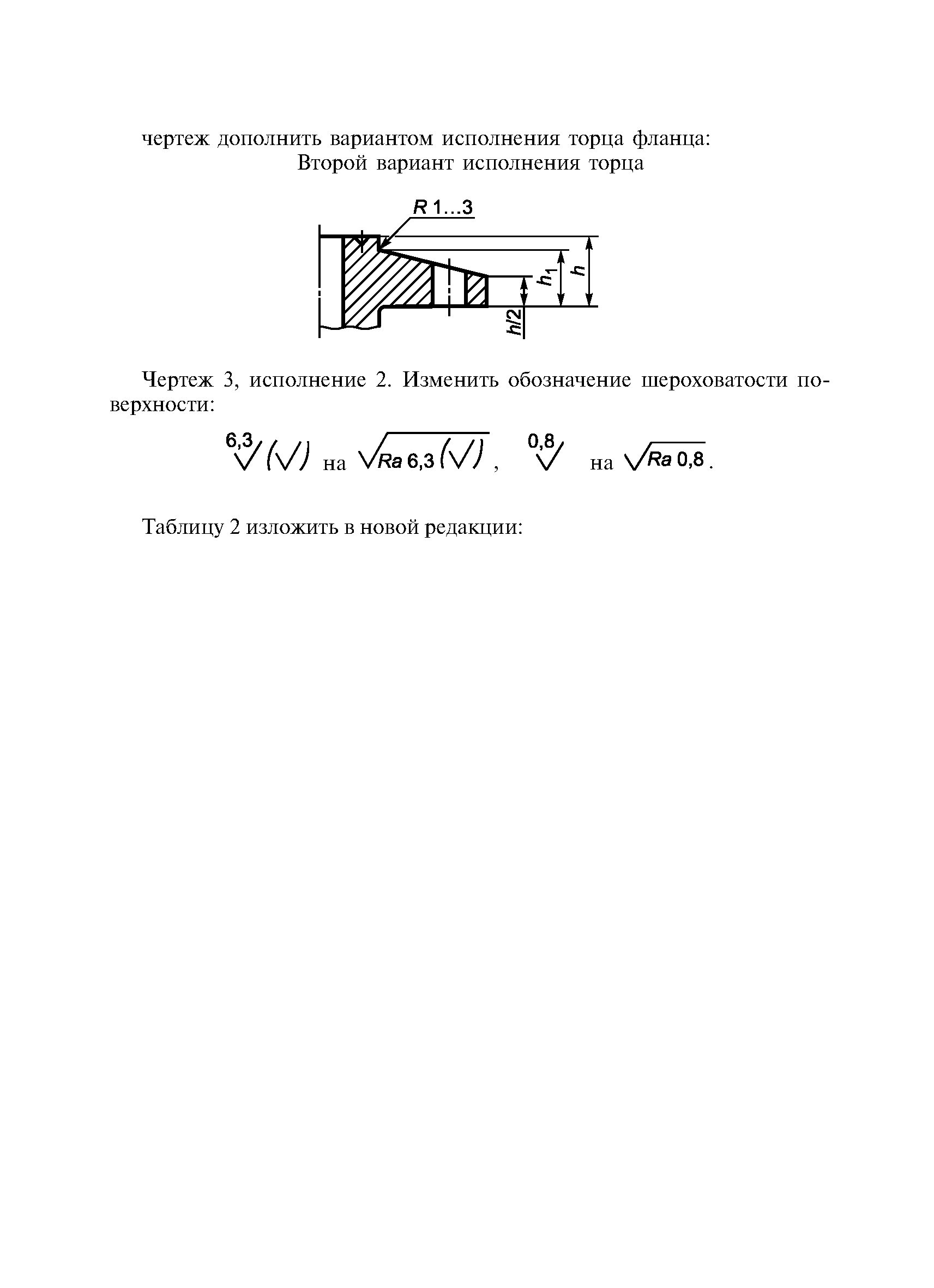

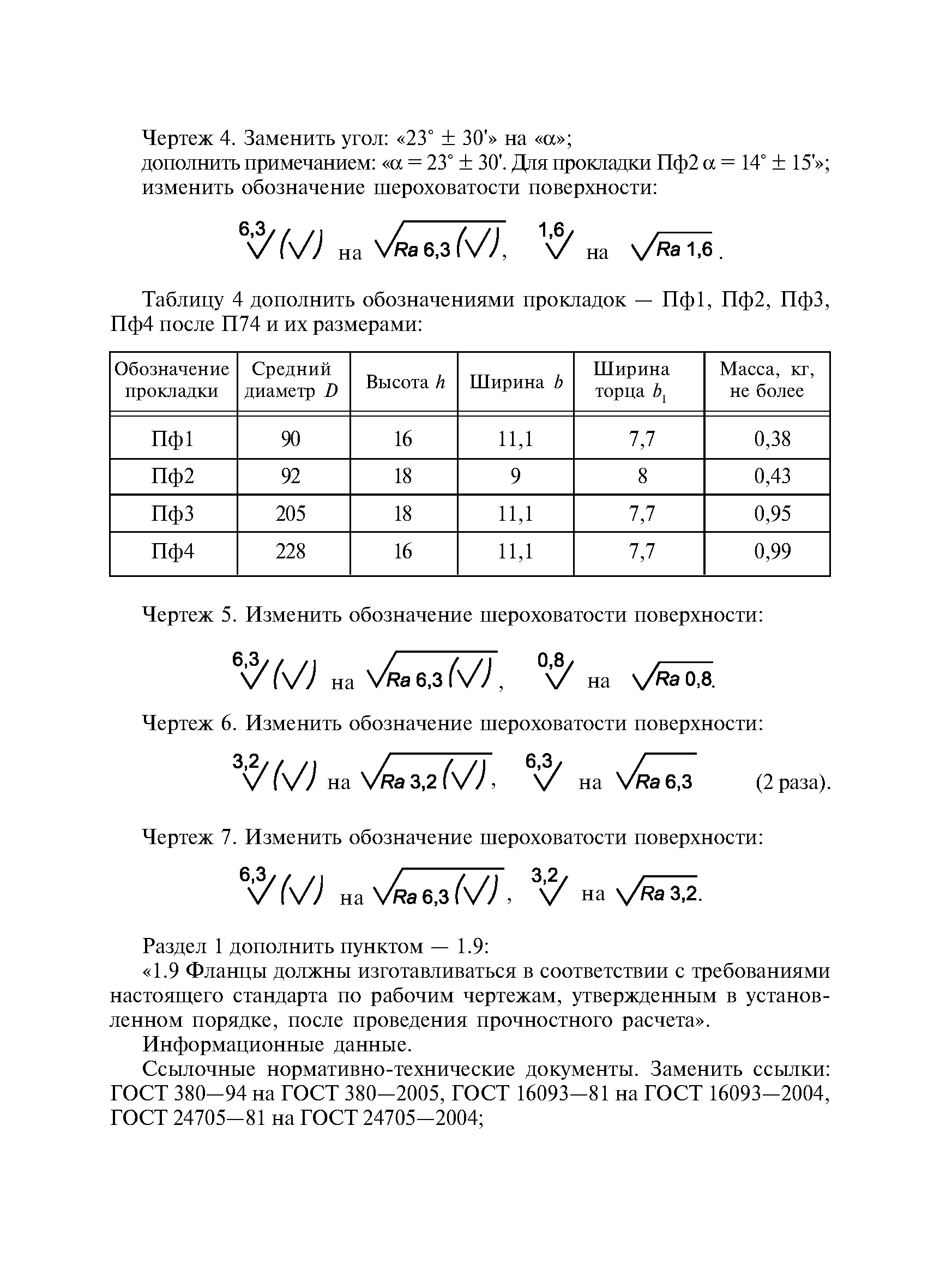

Текстовое изменение № 1 от 01.09.2012
