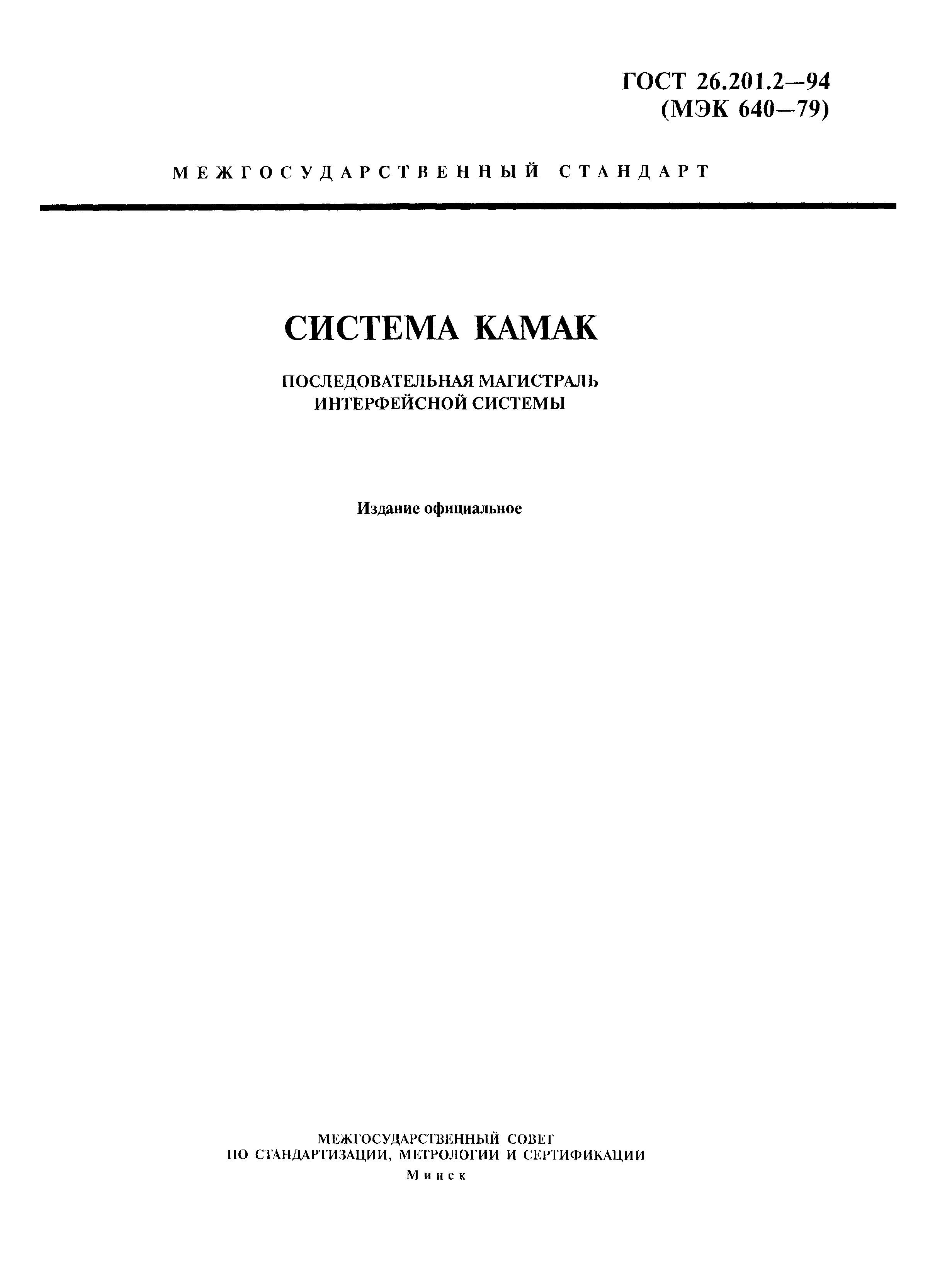

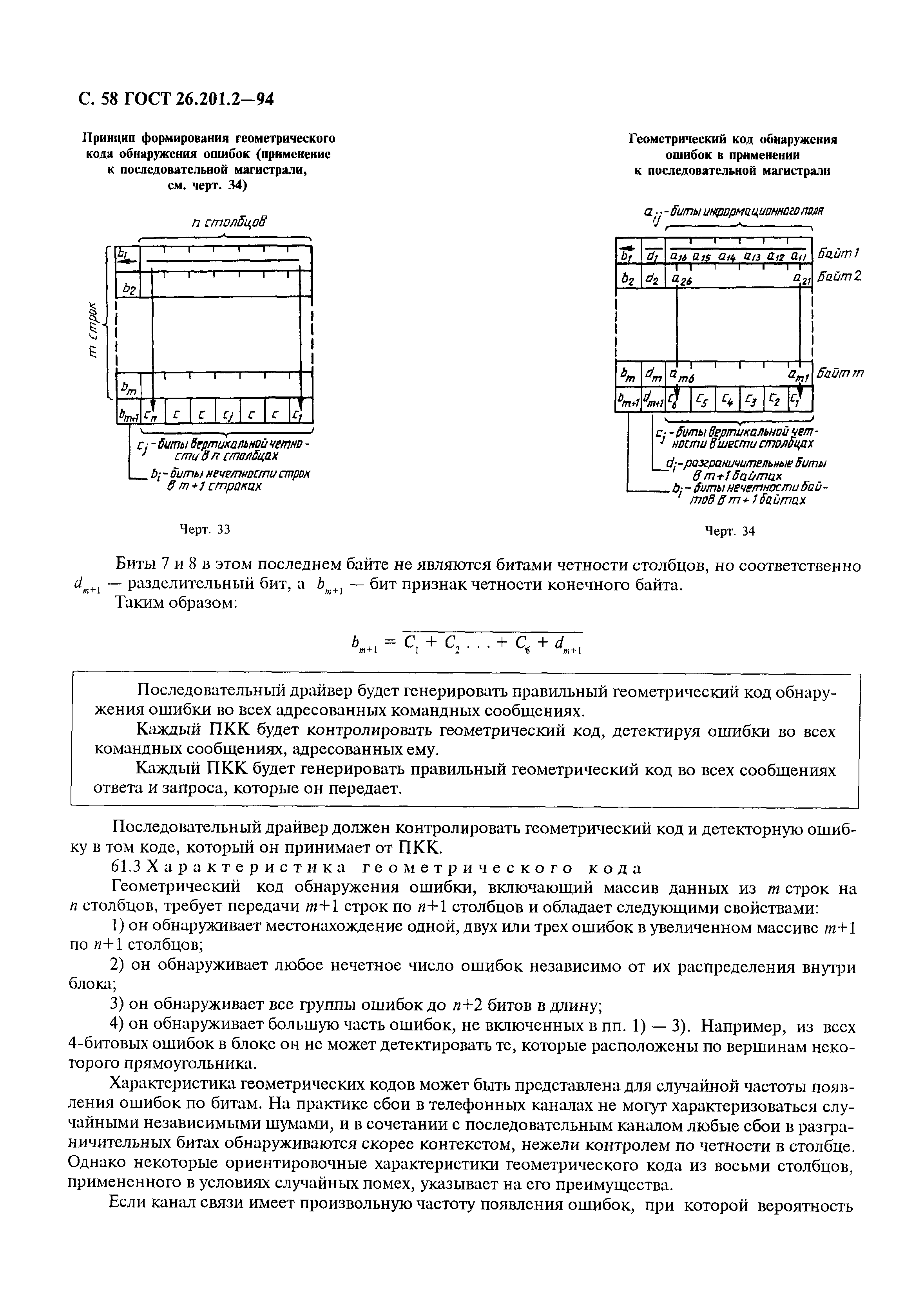

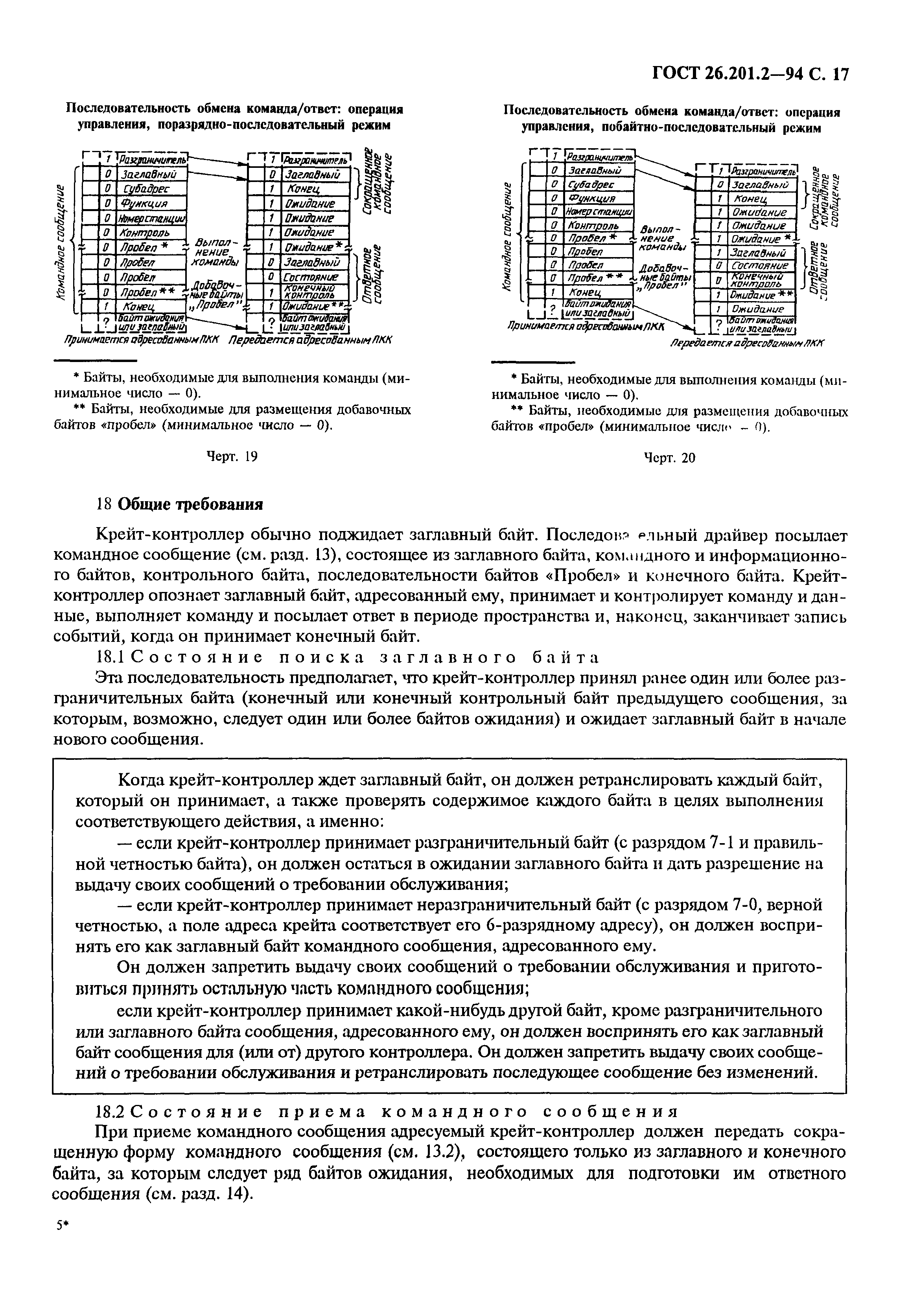

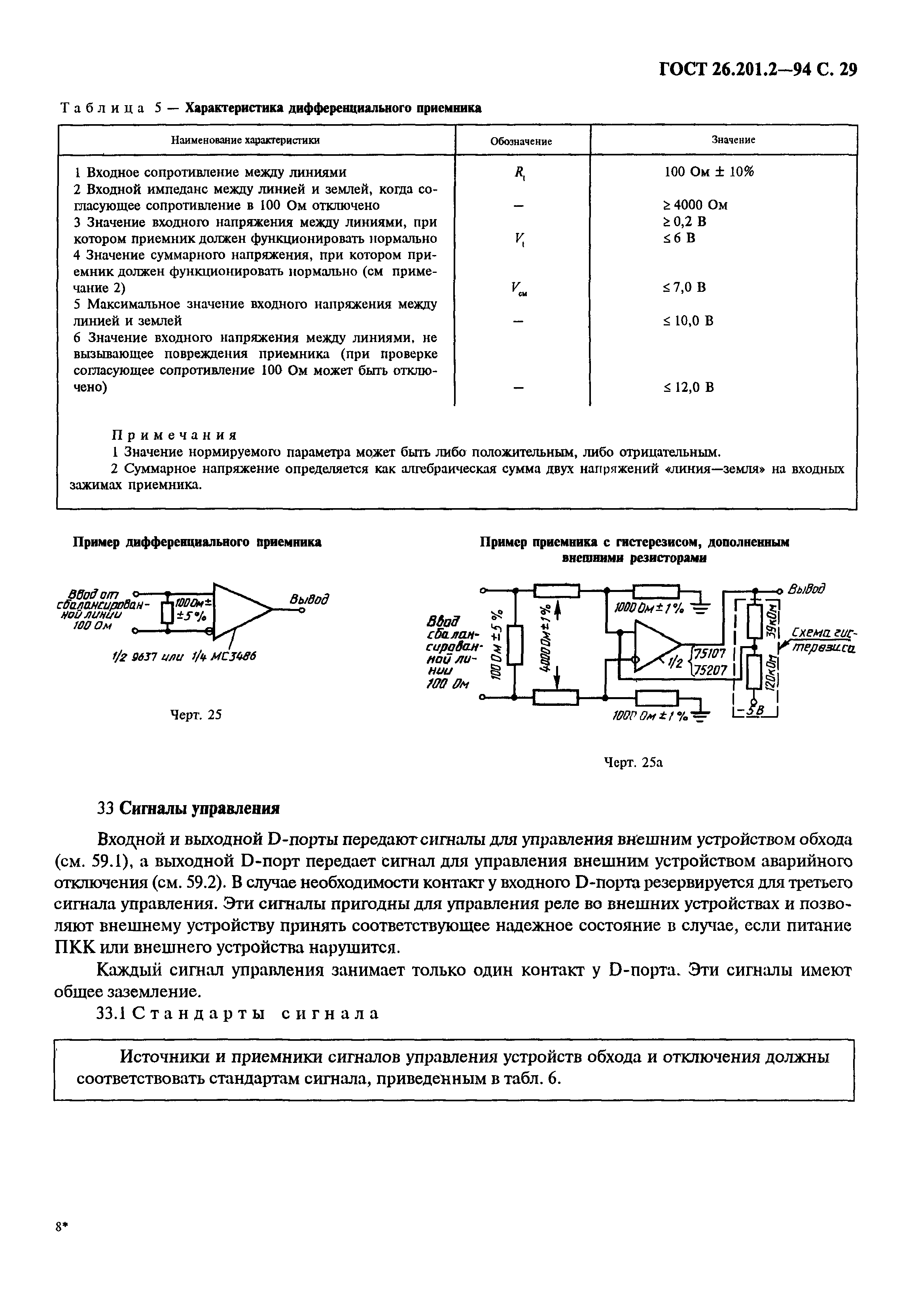

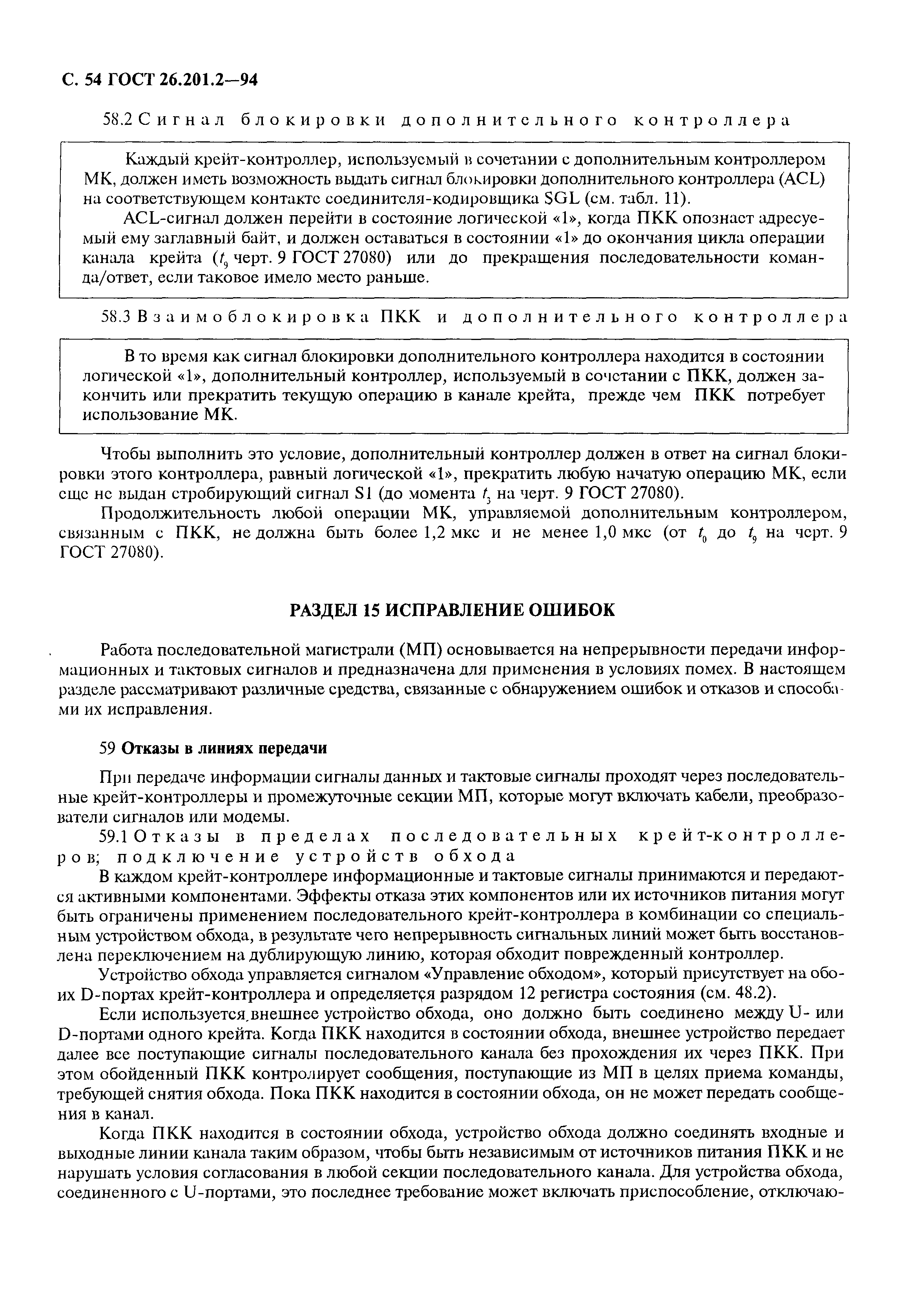

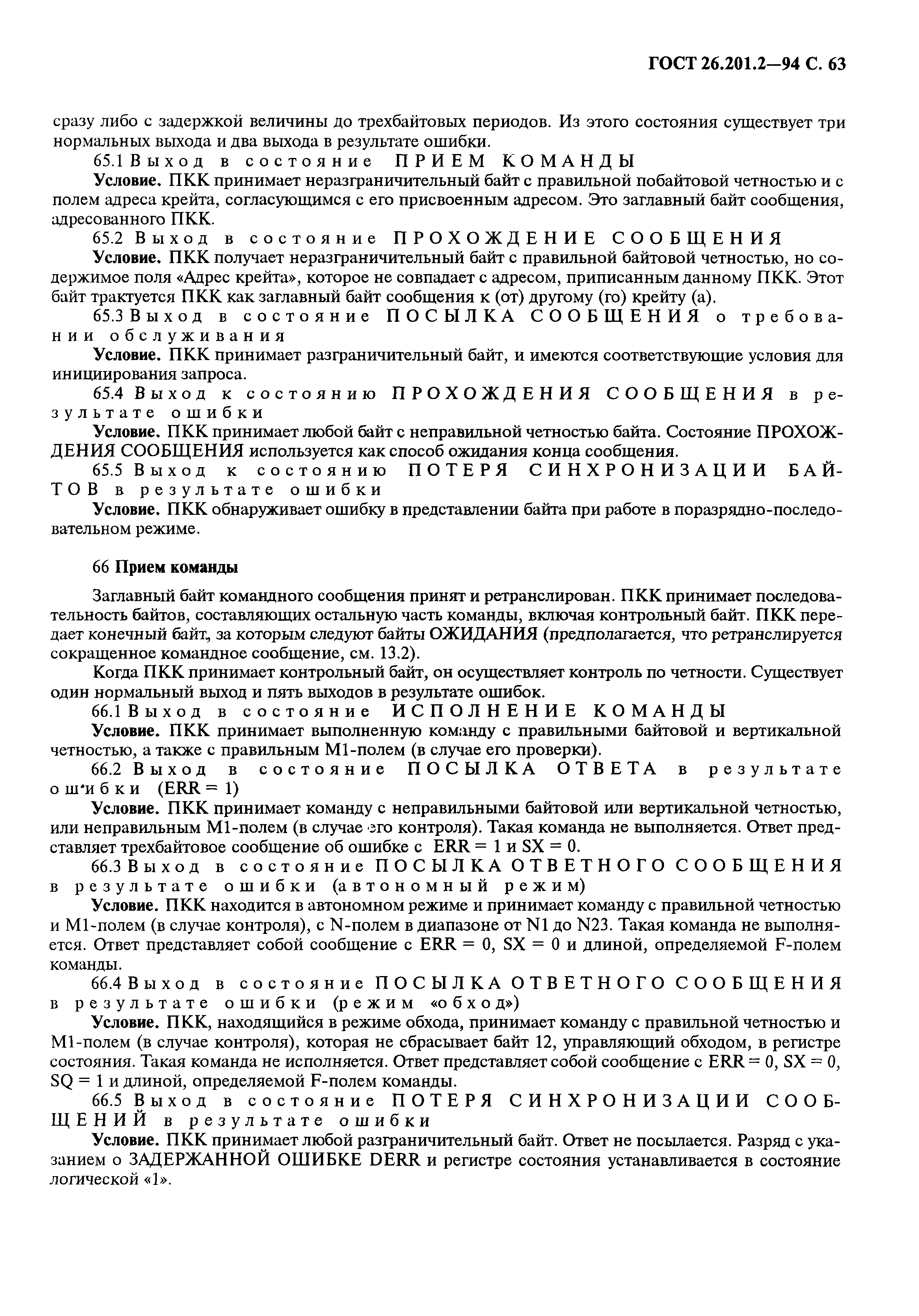

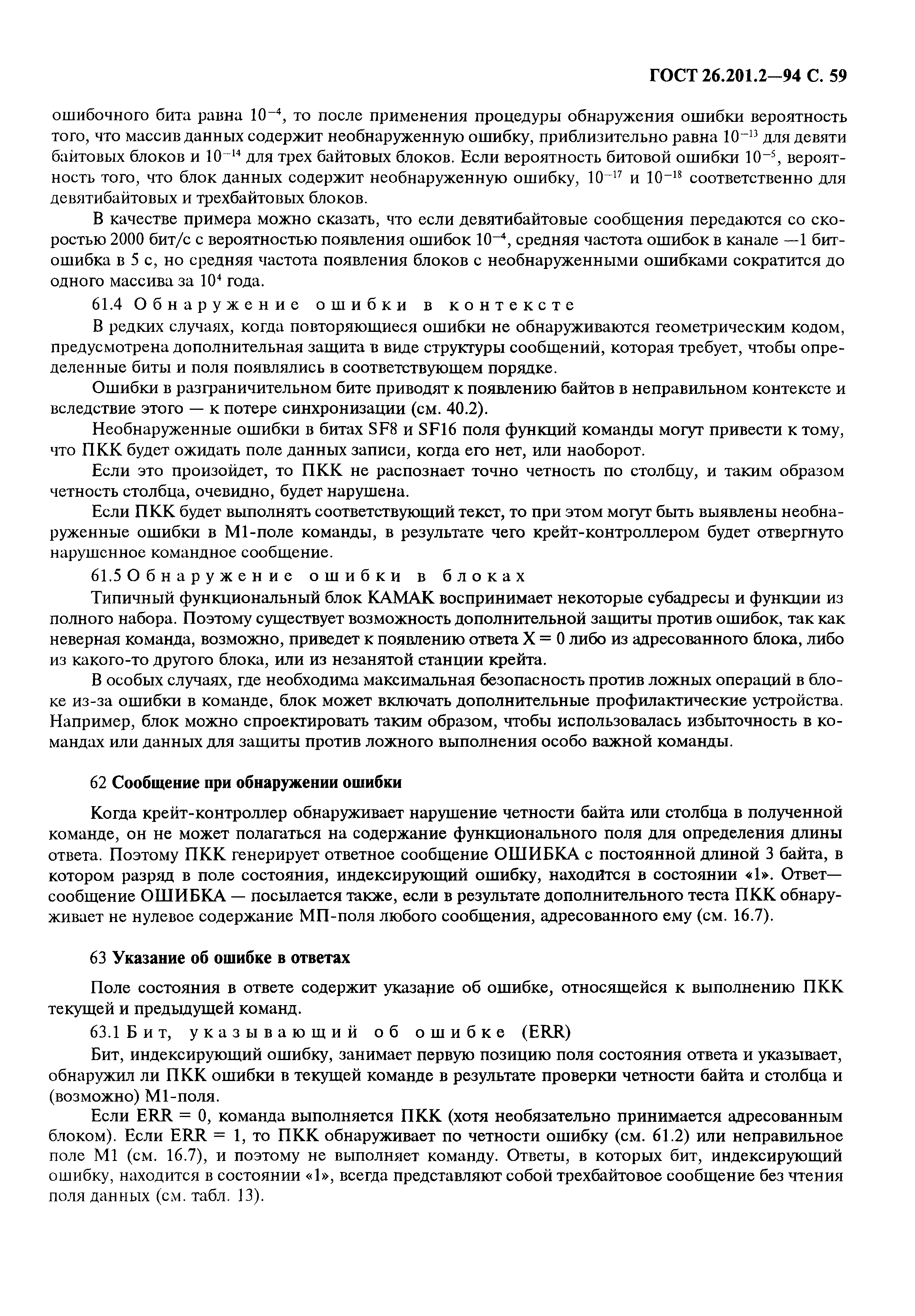

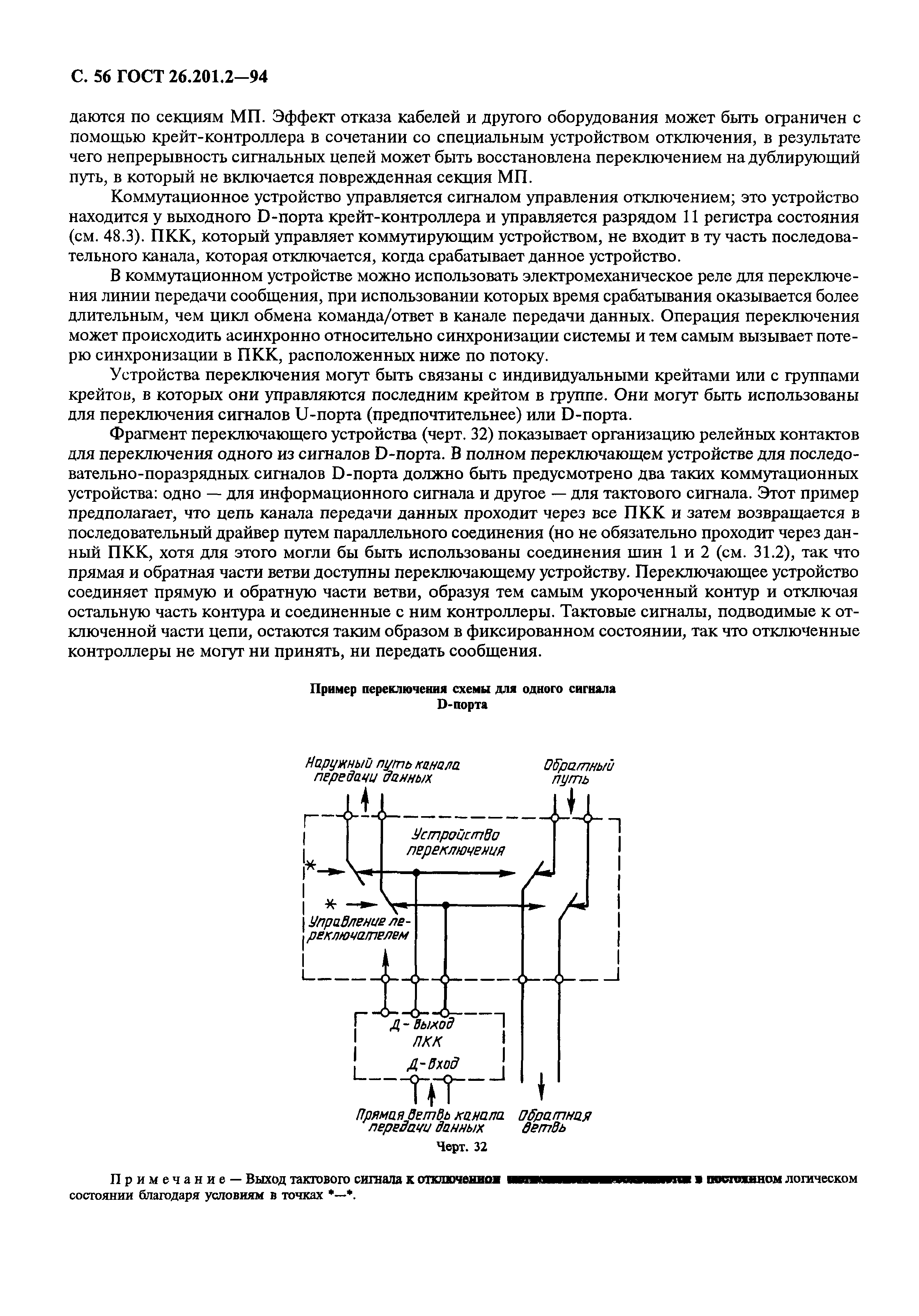

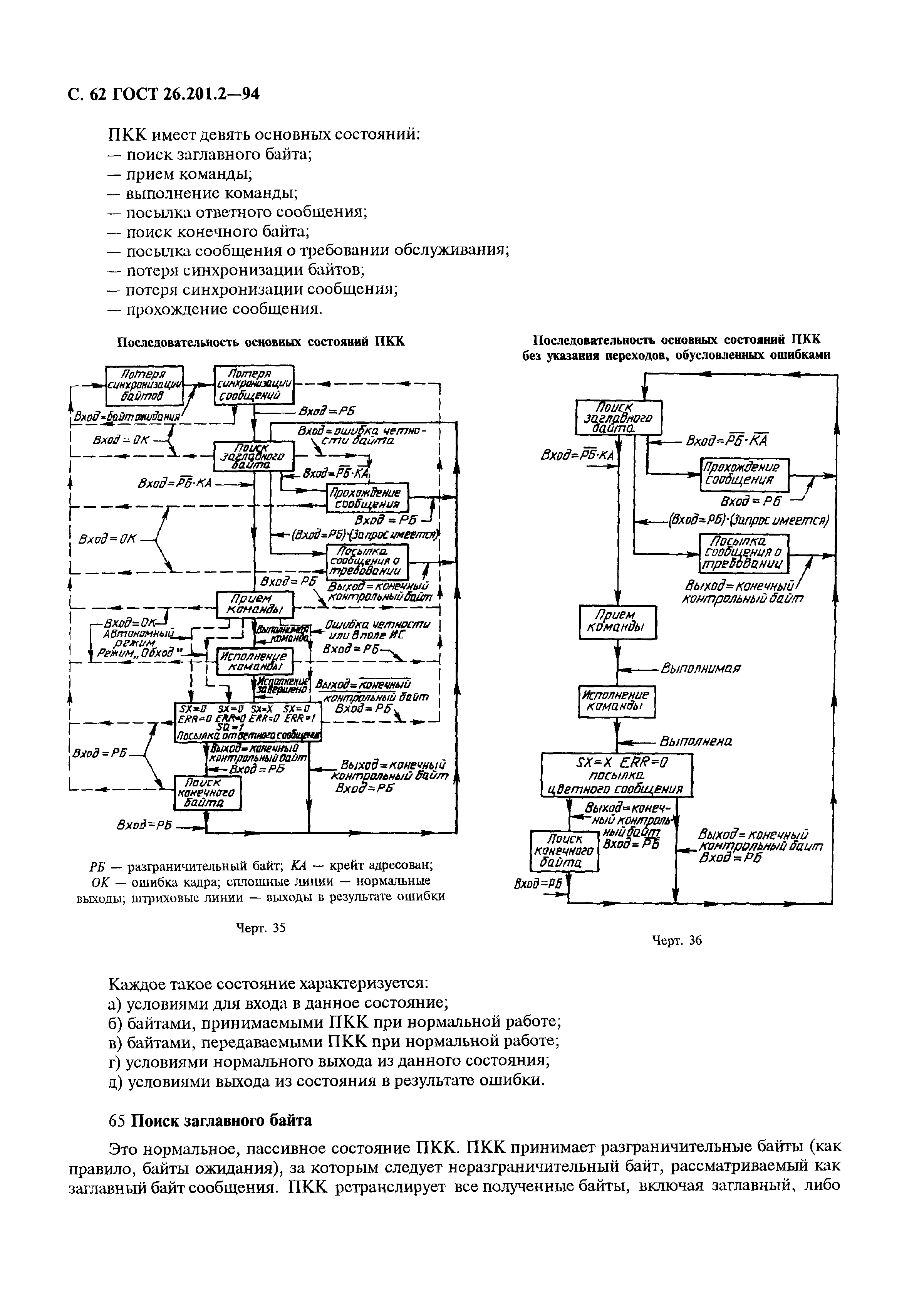

ГОСТ 26.201.2-94

Система КАМАК. Последовательная магистраль интерфейсной системы

Обозначение:	ГОСТ 26.201.2-94
Обозначение англ:	GOST 26.201.2-94
Статус:	взамен
Название рус.:	Система КАМАК. Последовательная магистраль интерфейсной системы
Название англ.:	CAMAC. Serial highway interface system
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1996

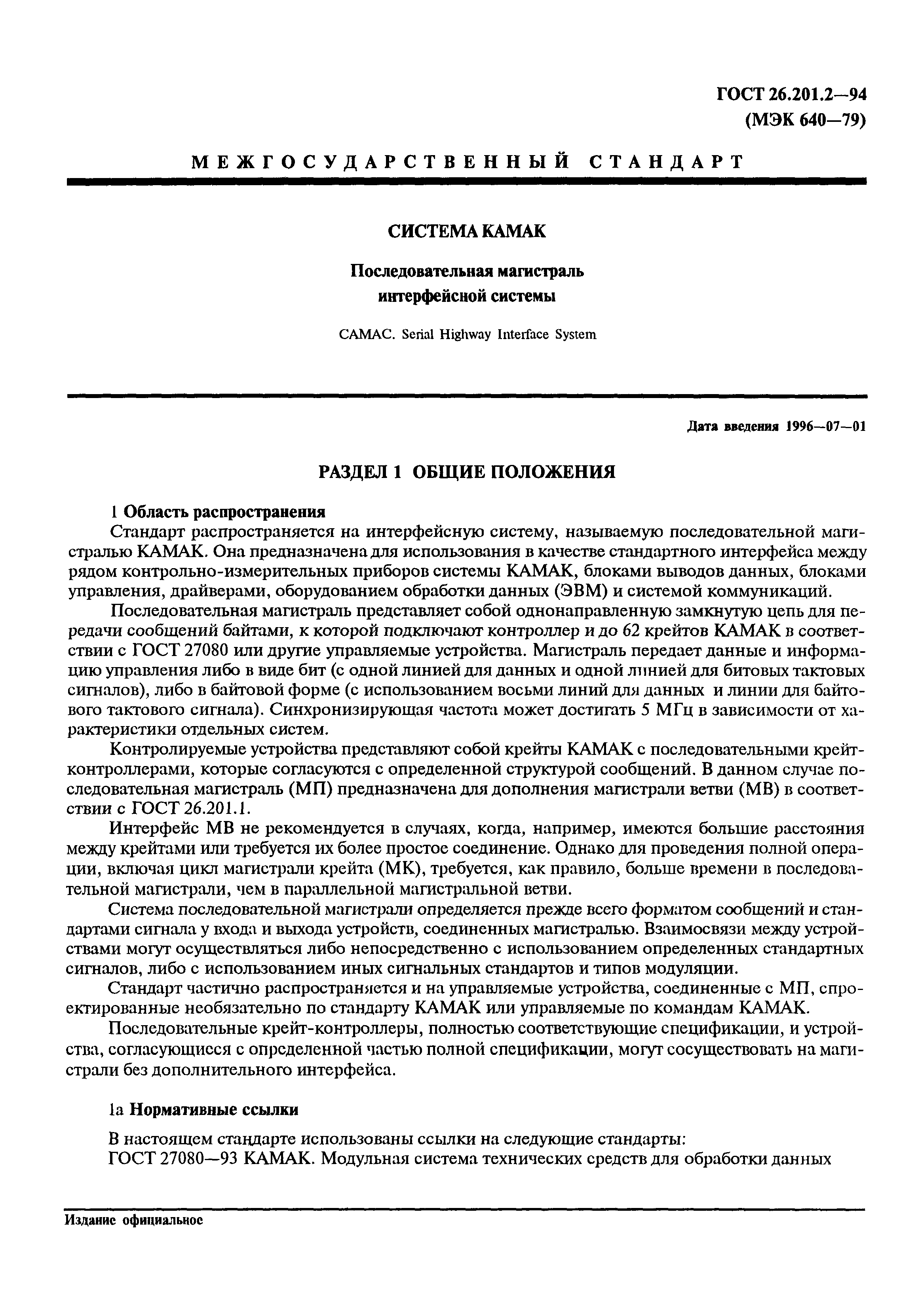

Область применения:	Стандарт распространяется на интерфейсную систему, называемую последовательной магистралью КАМАК. Она предназначена для использования в качестве стандартного интерфейса между рядом контрольно-измерительных приборов системы КАМАК, блоками выводов данных, блоками управления, драйверами, оборудованием обработки данных (ЭВМ) и системой коммуникаций.

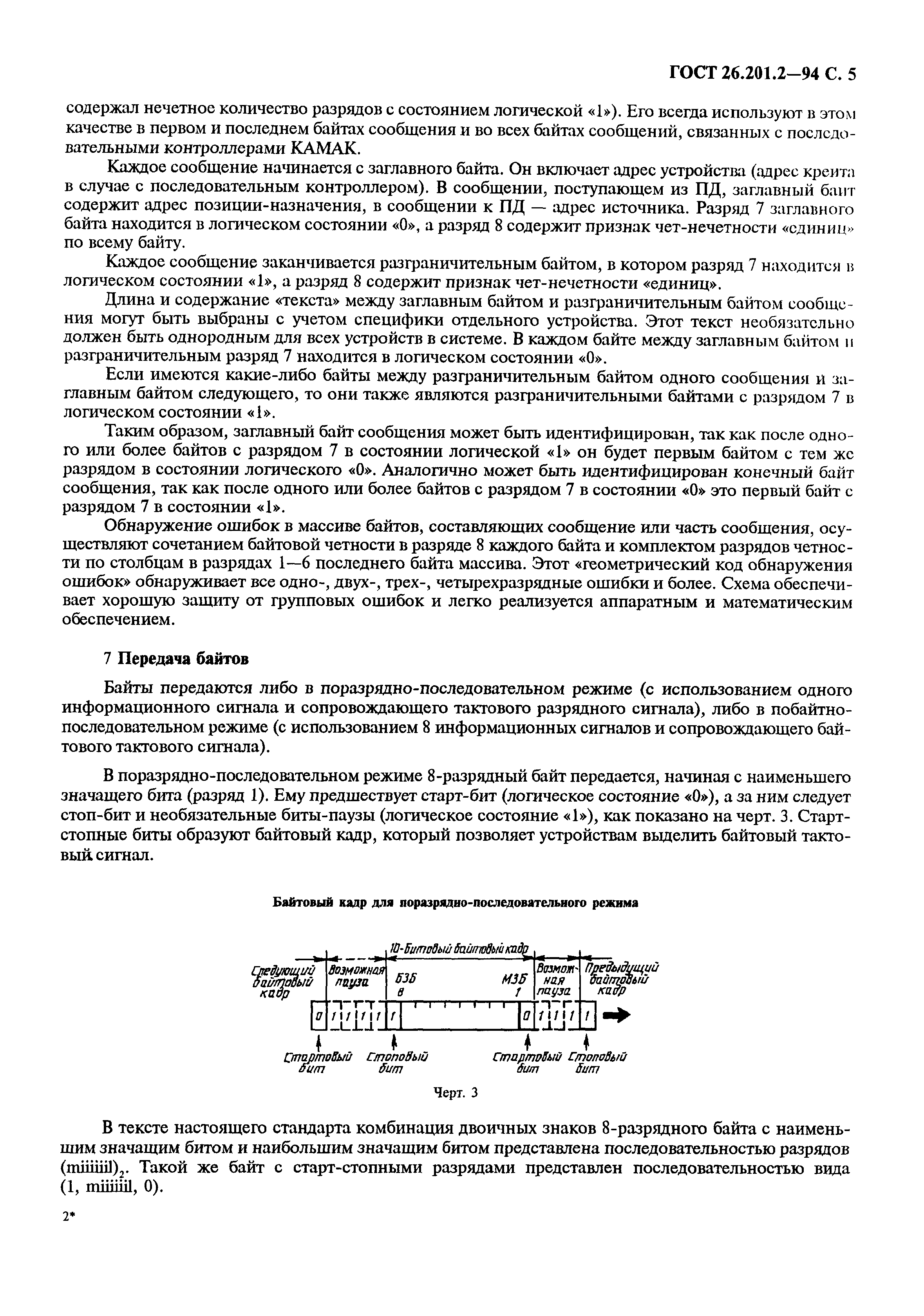

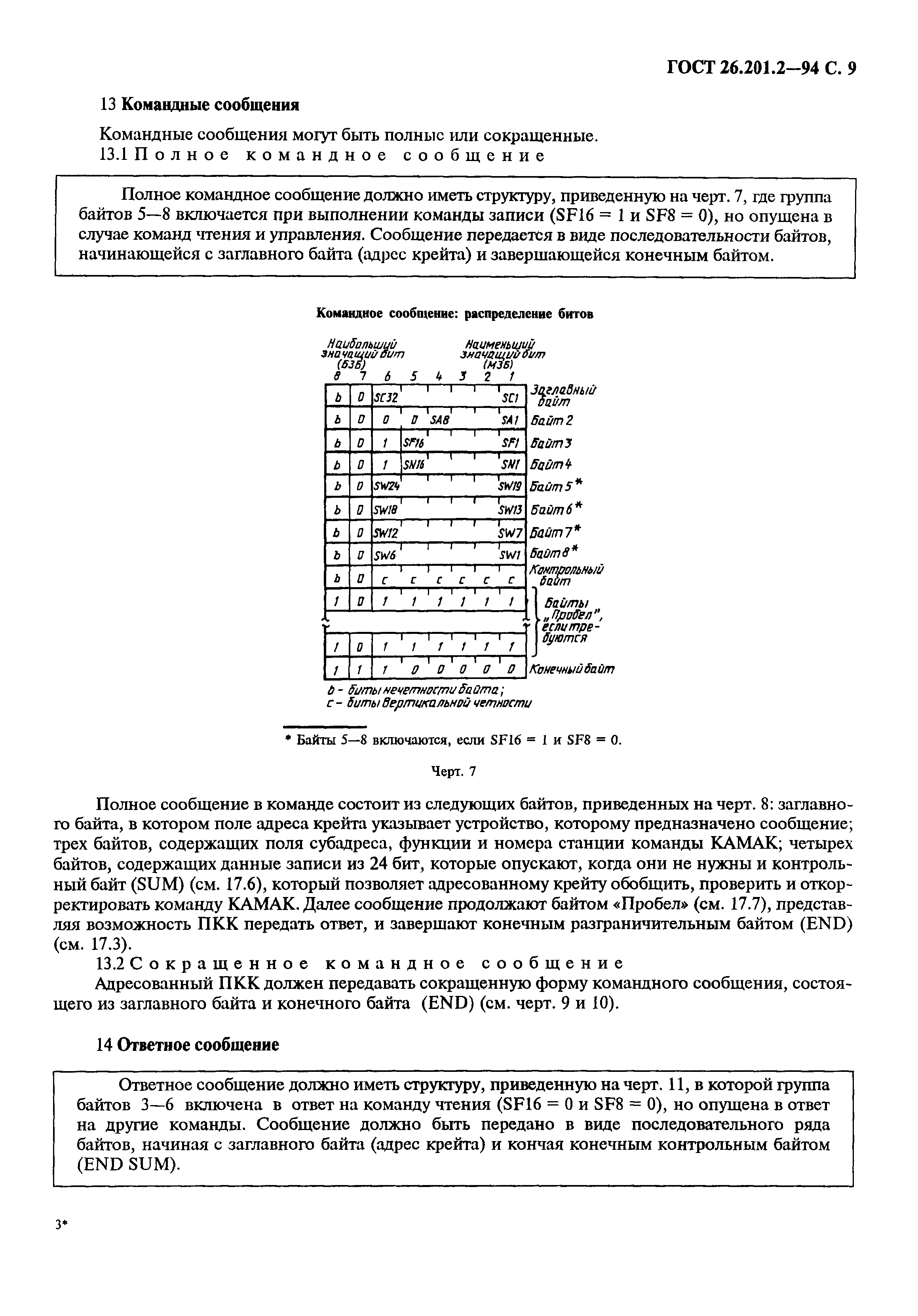

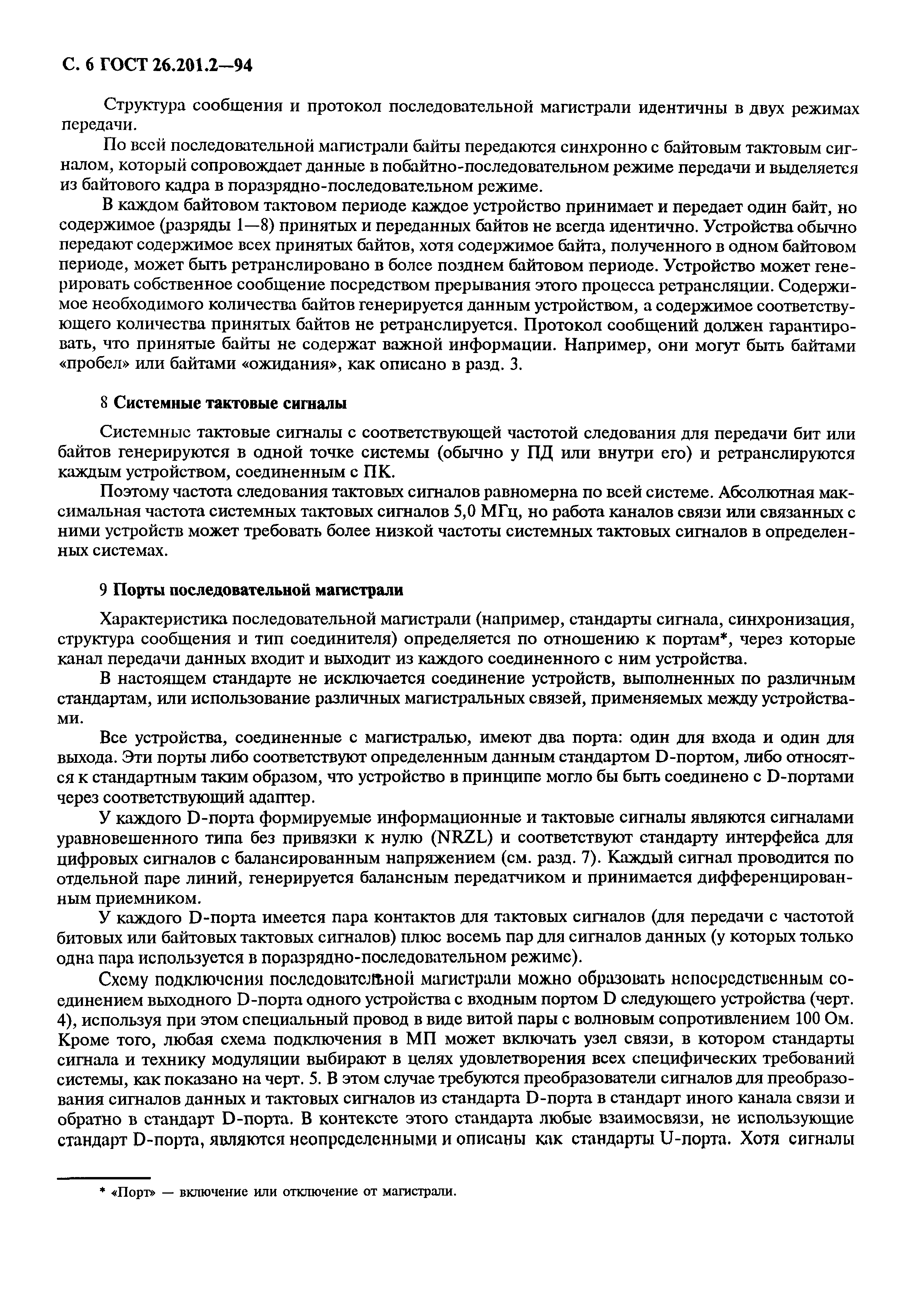

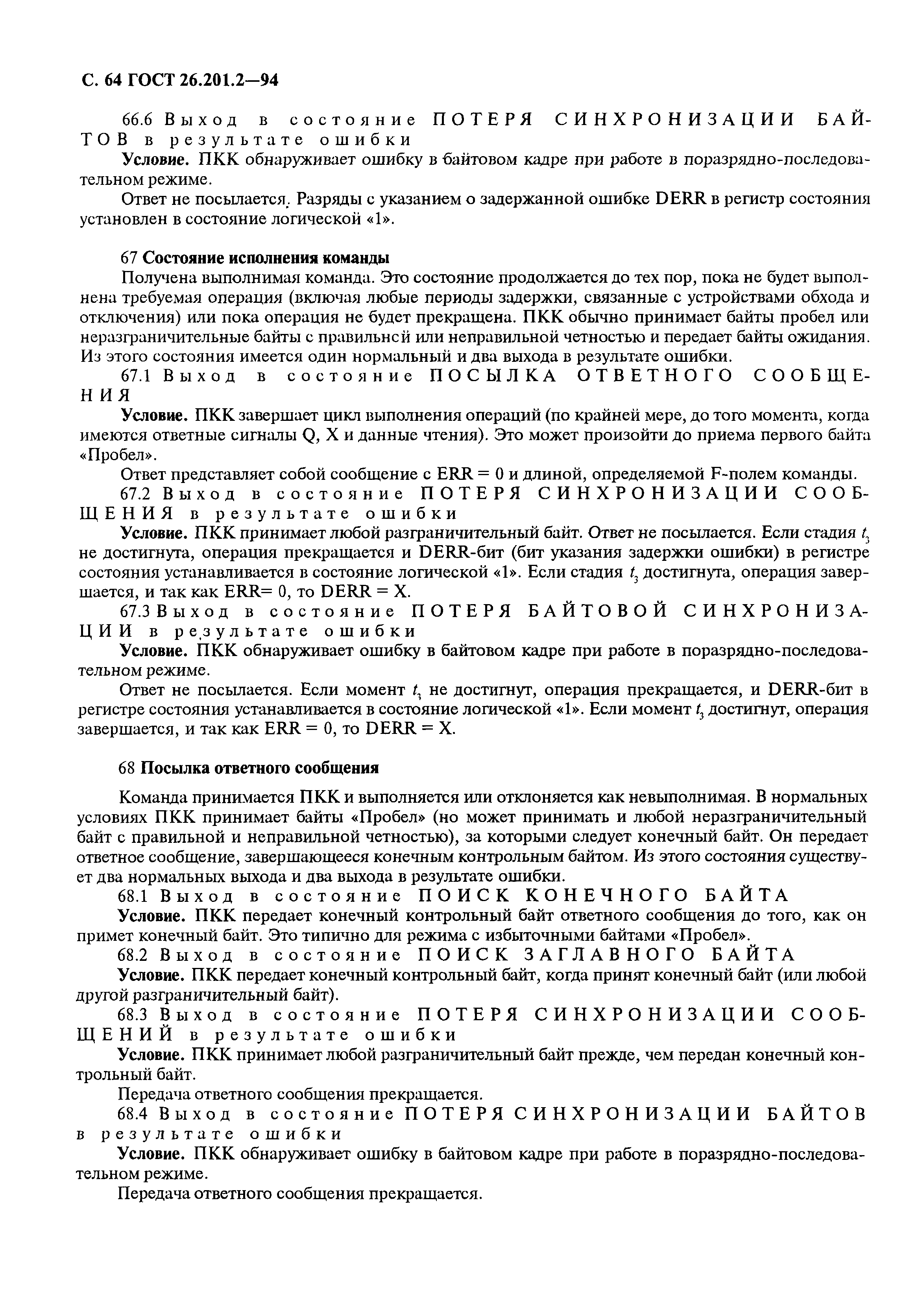

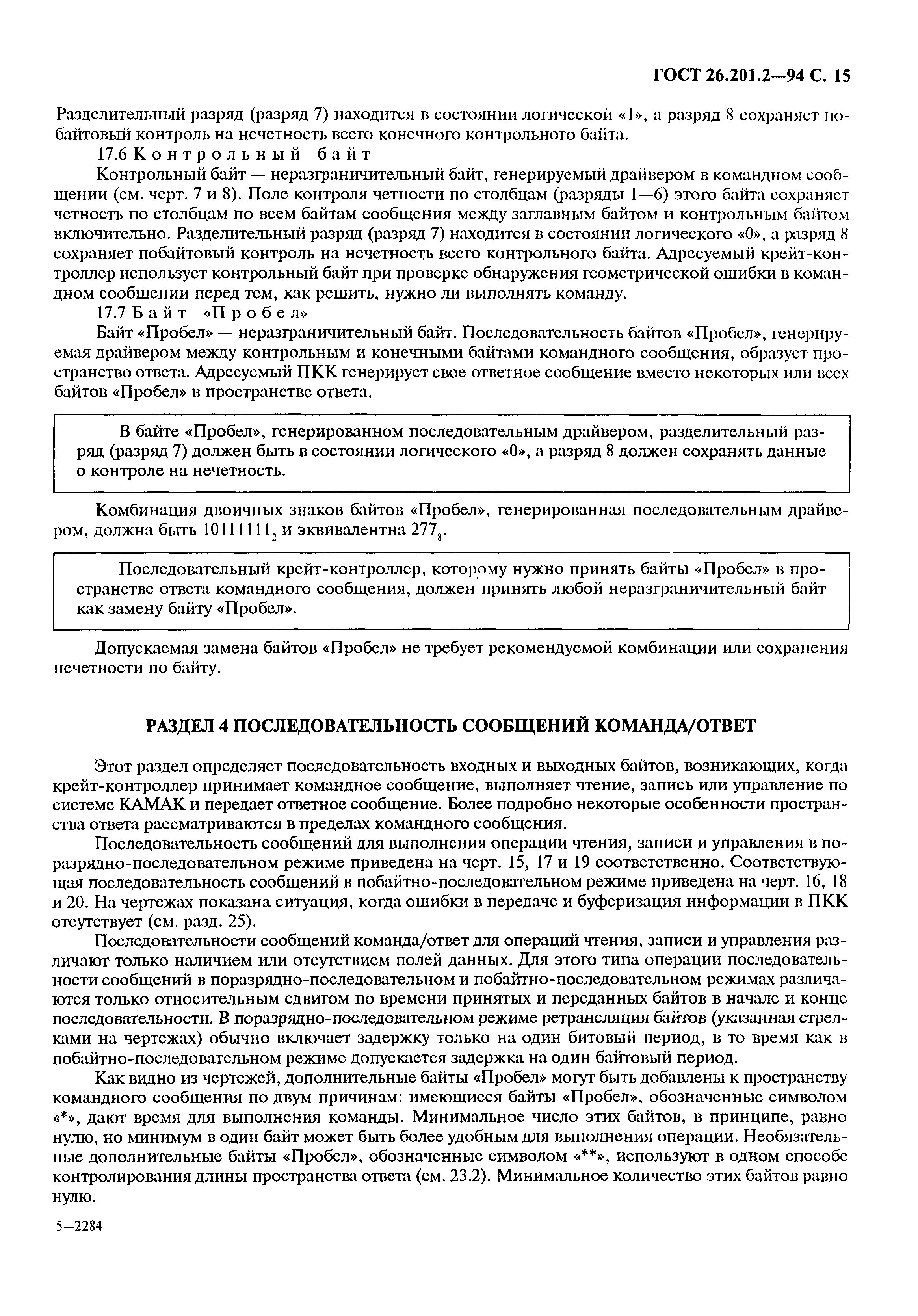

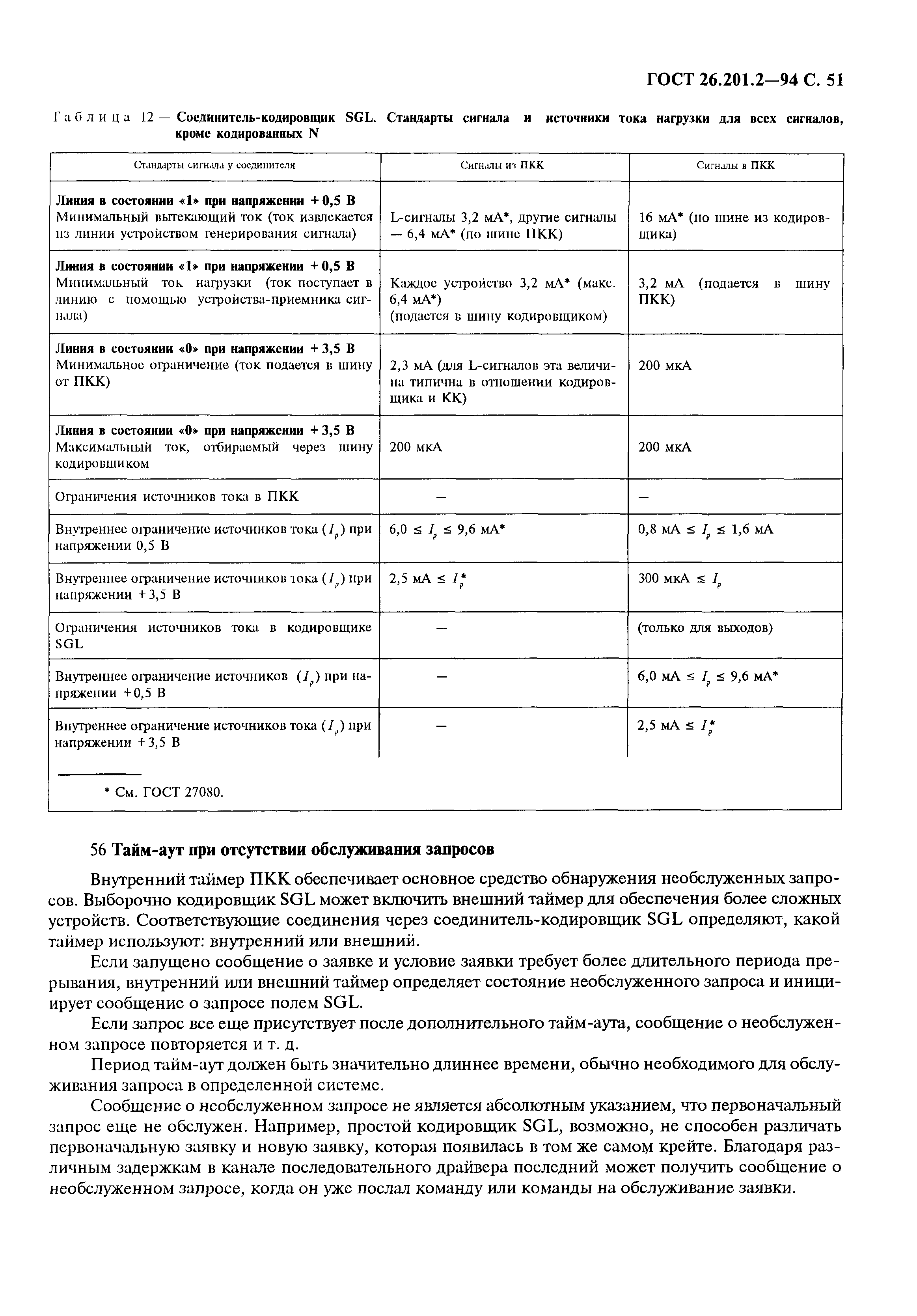

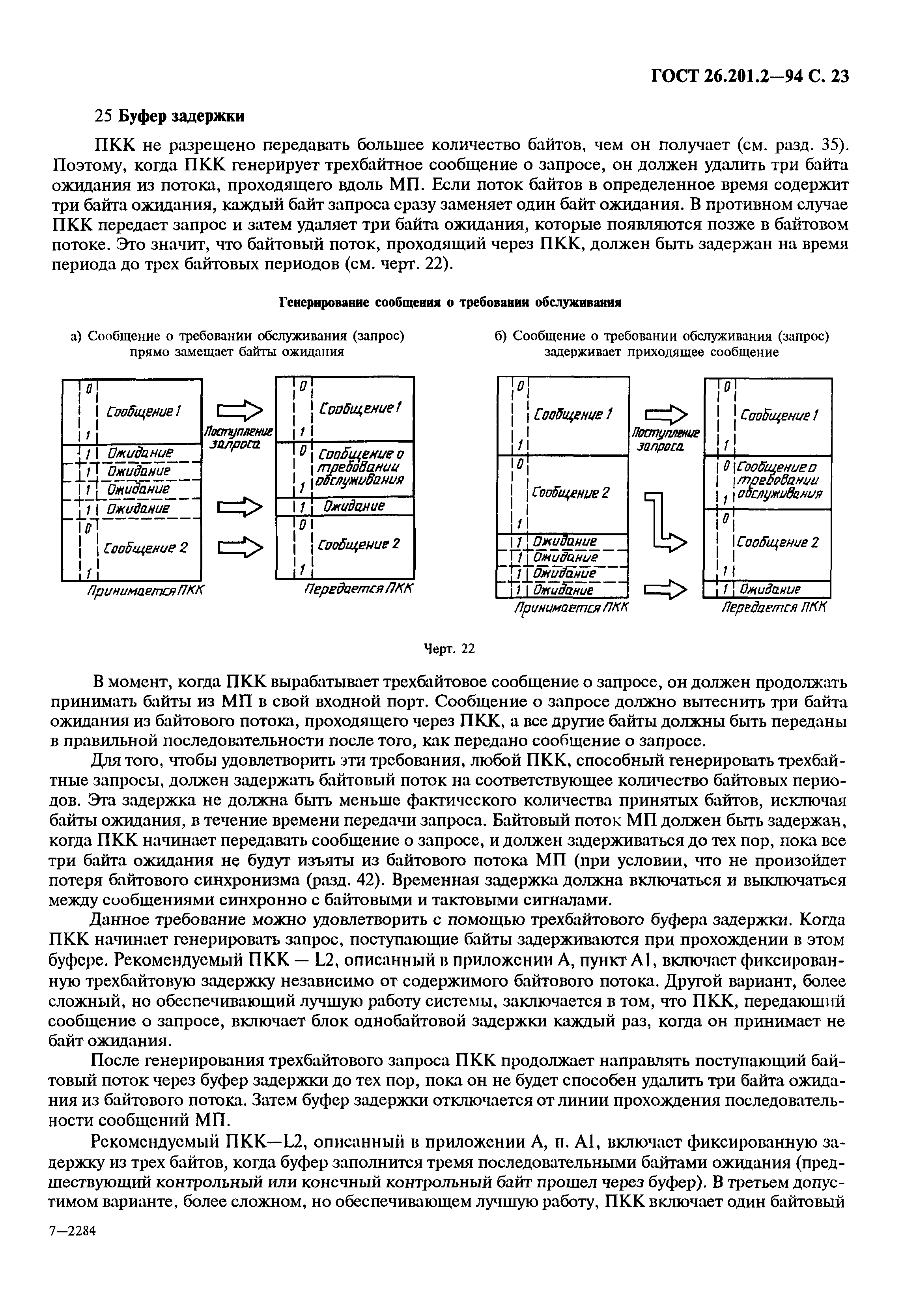

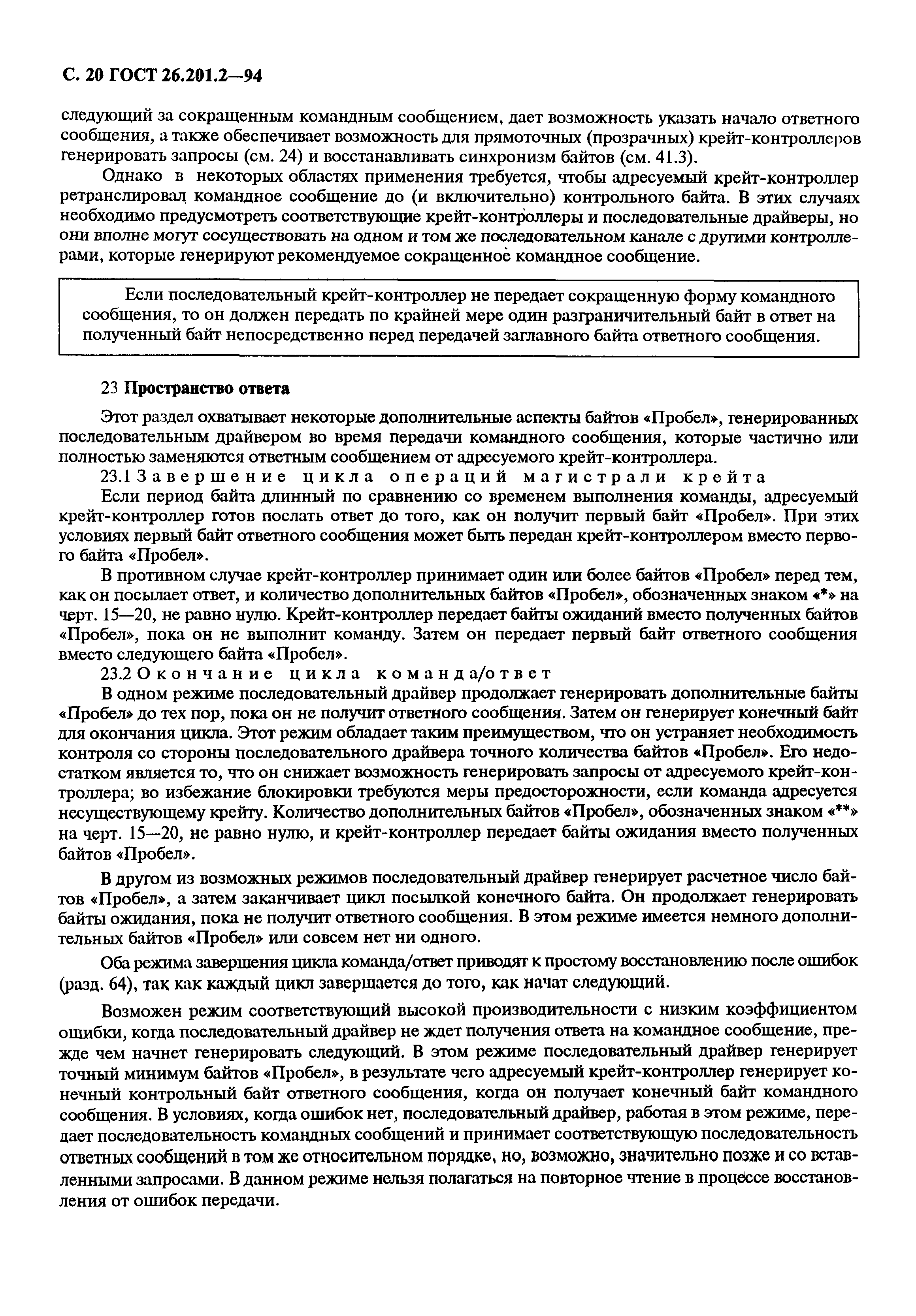

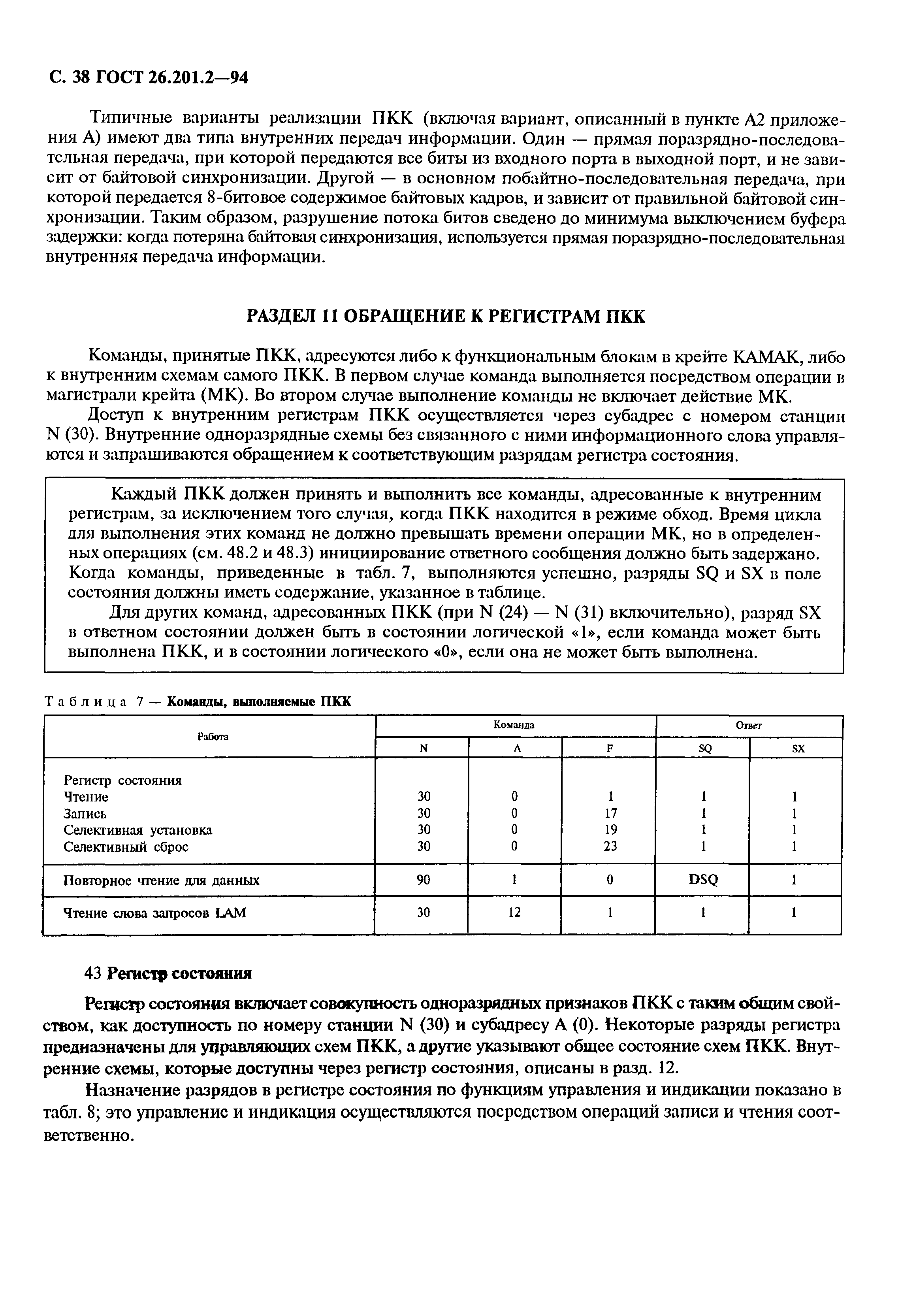

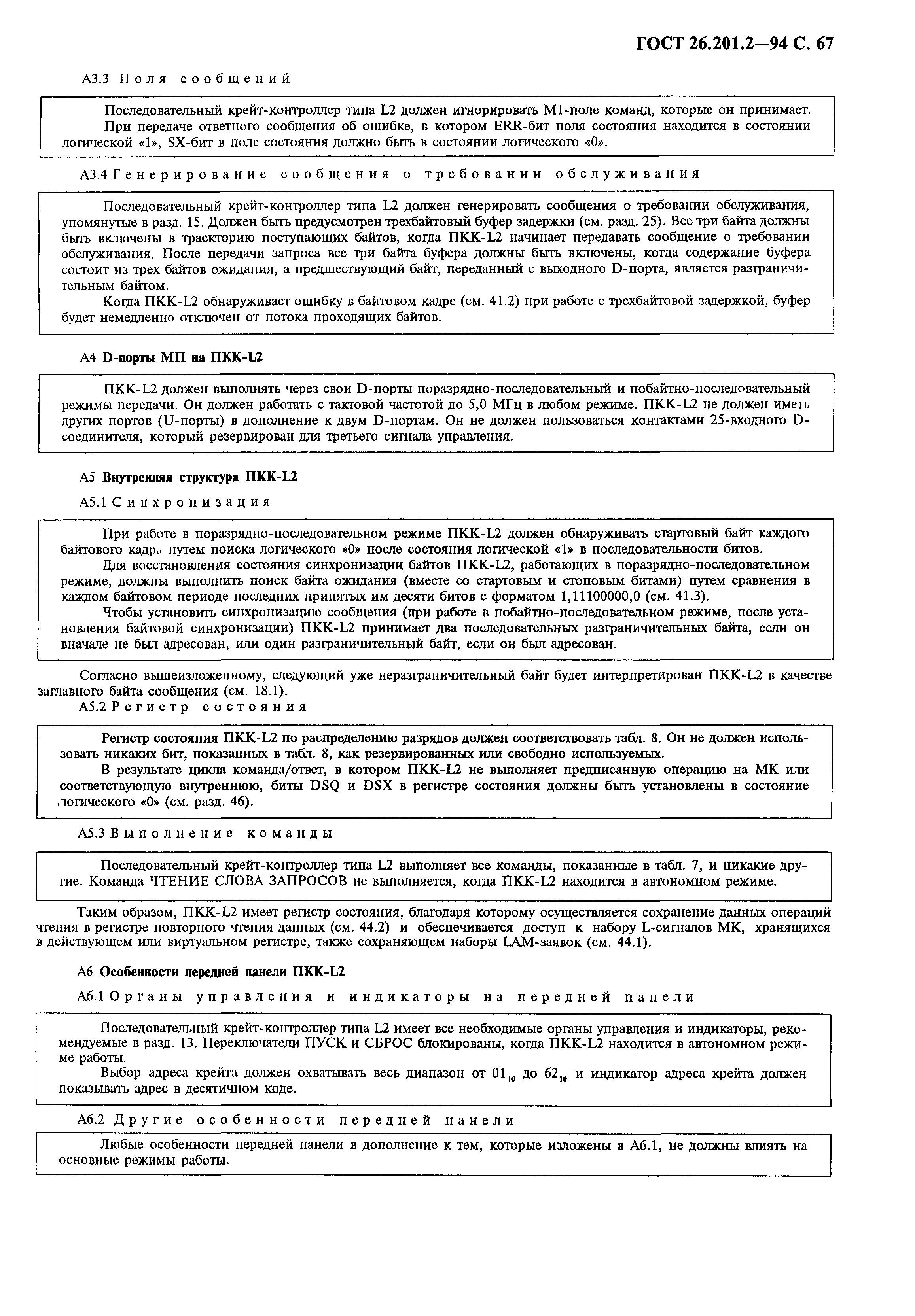

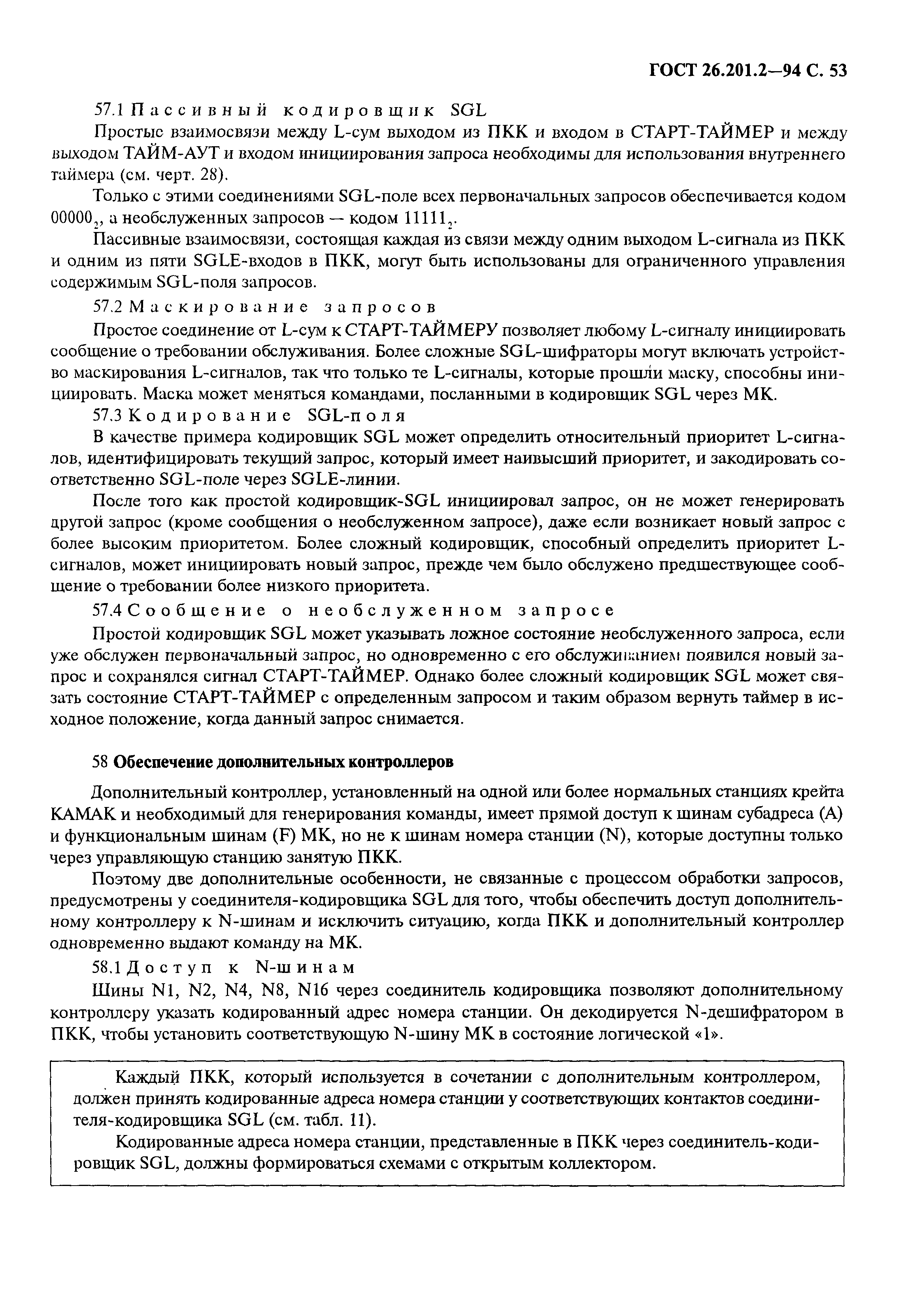

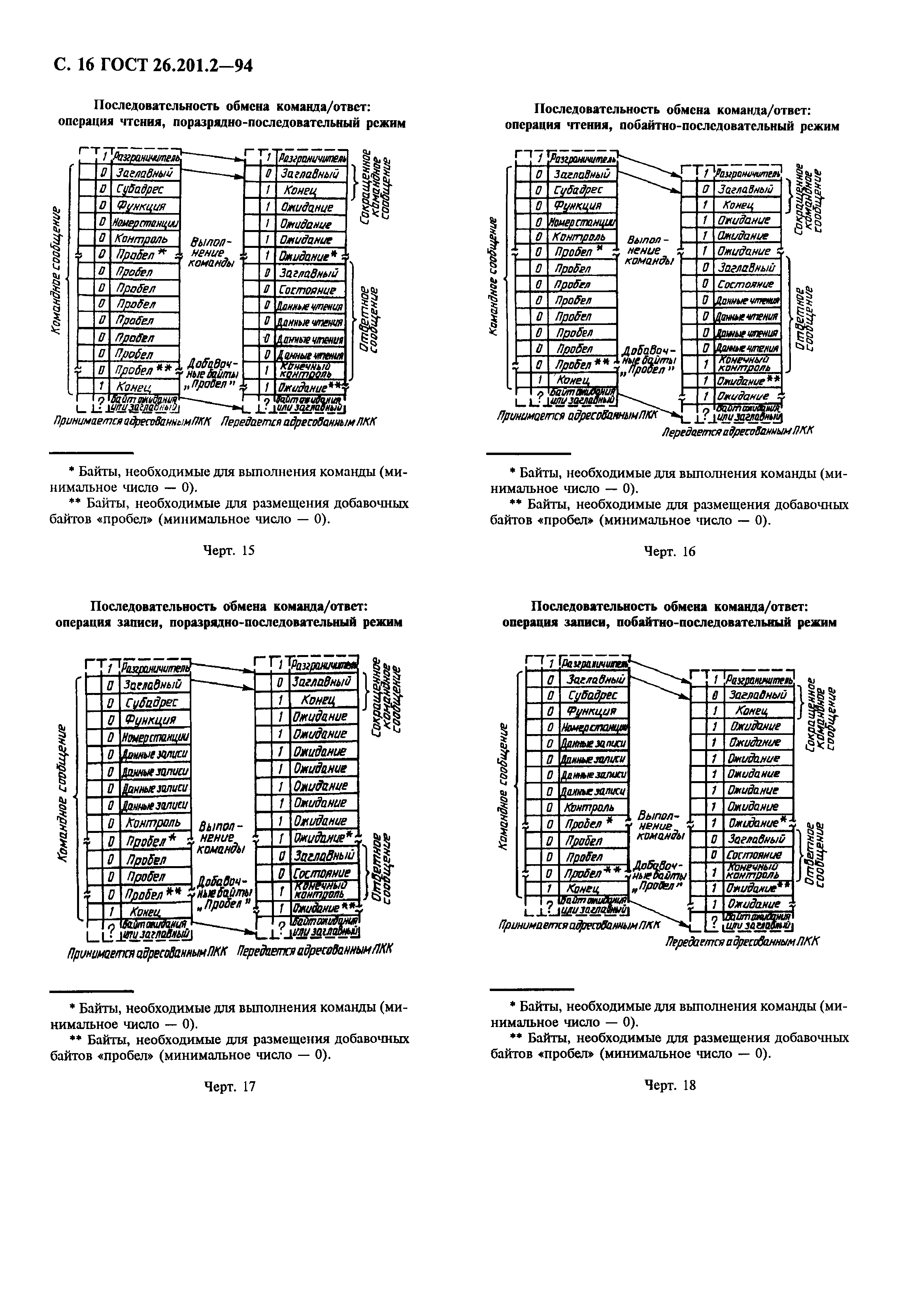

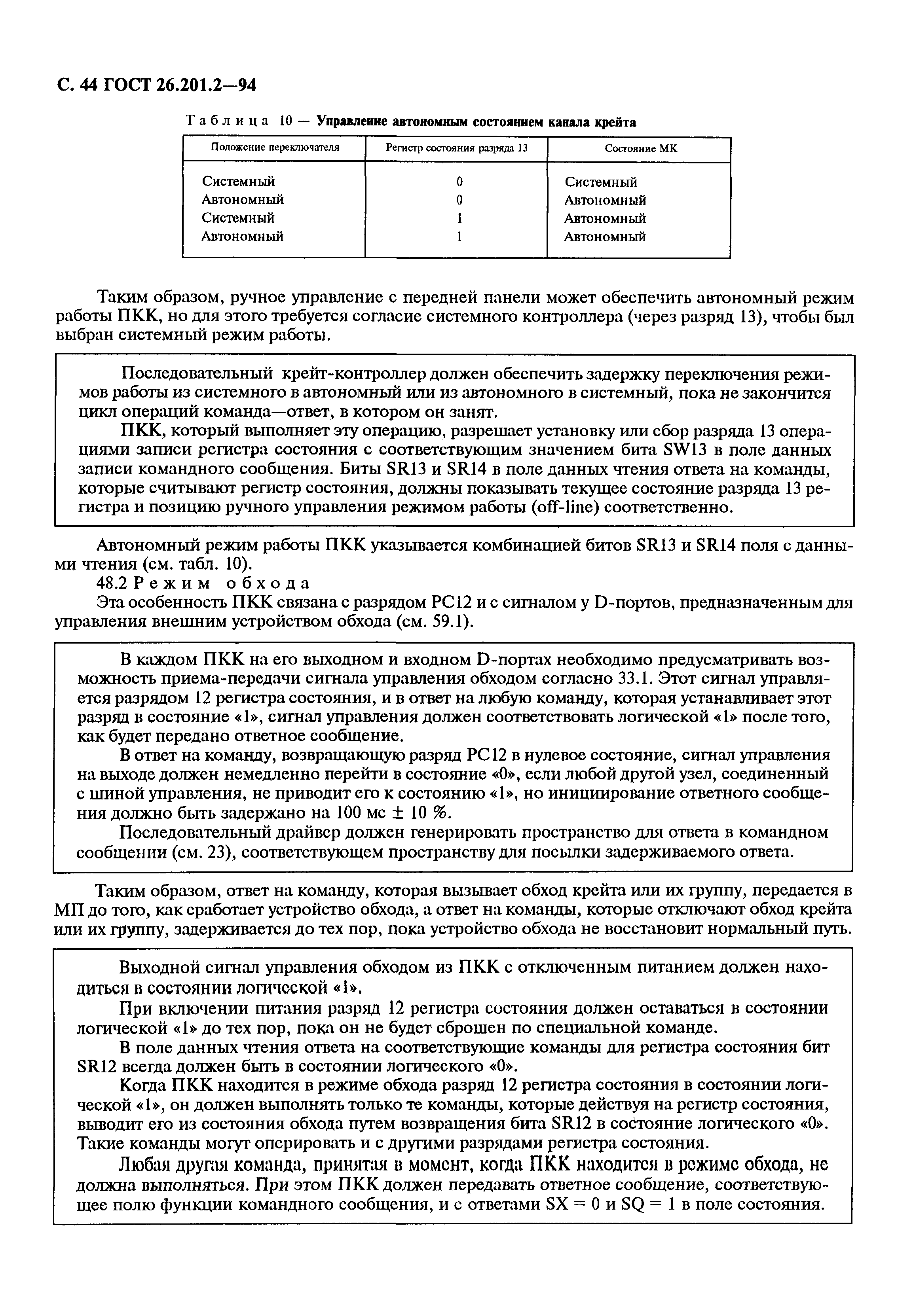

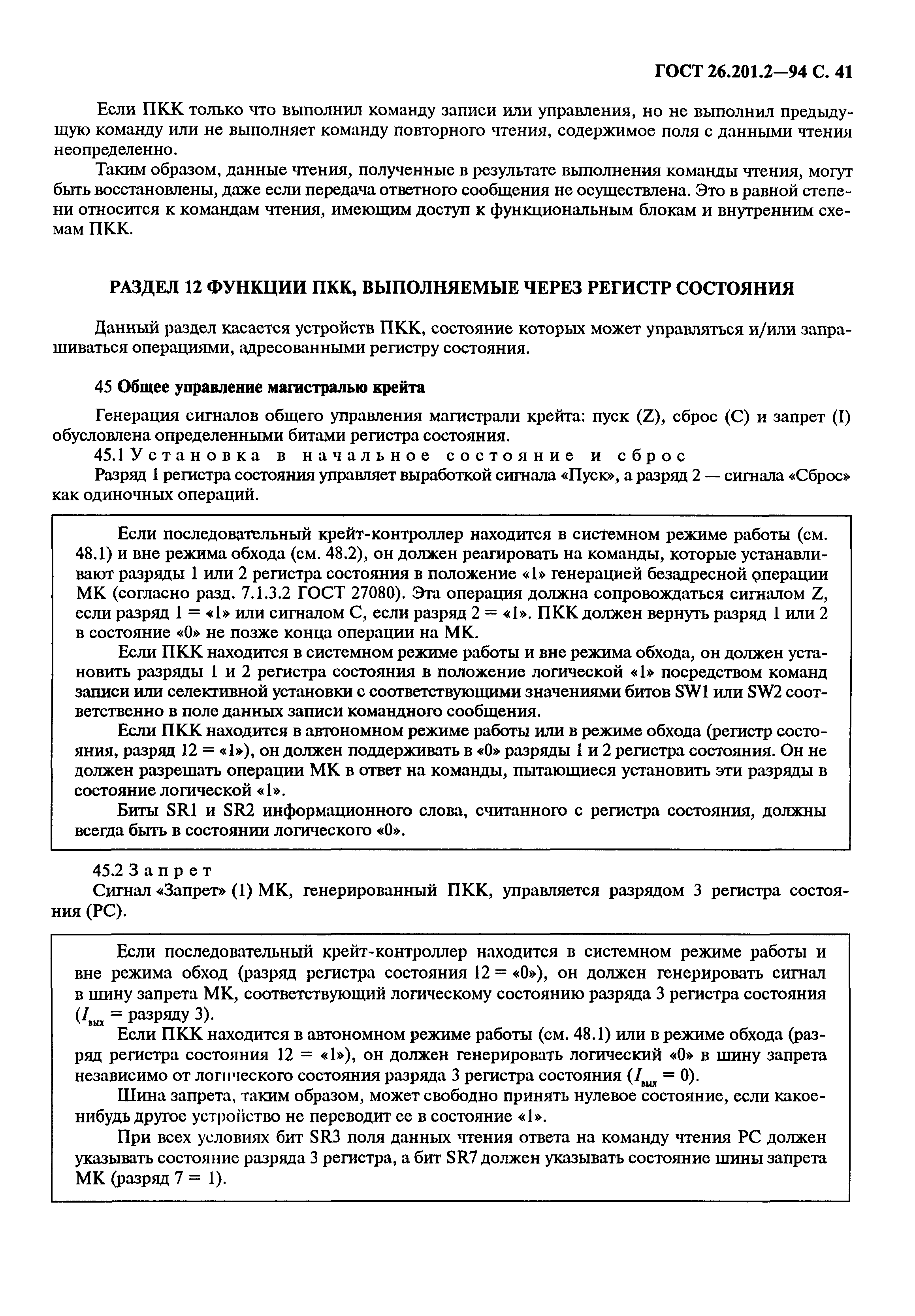

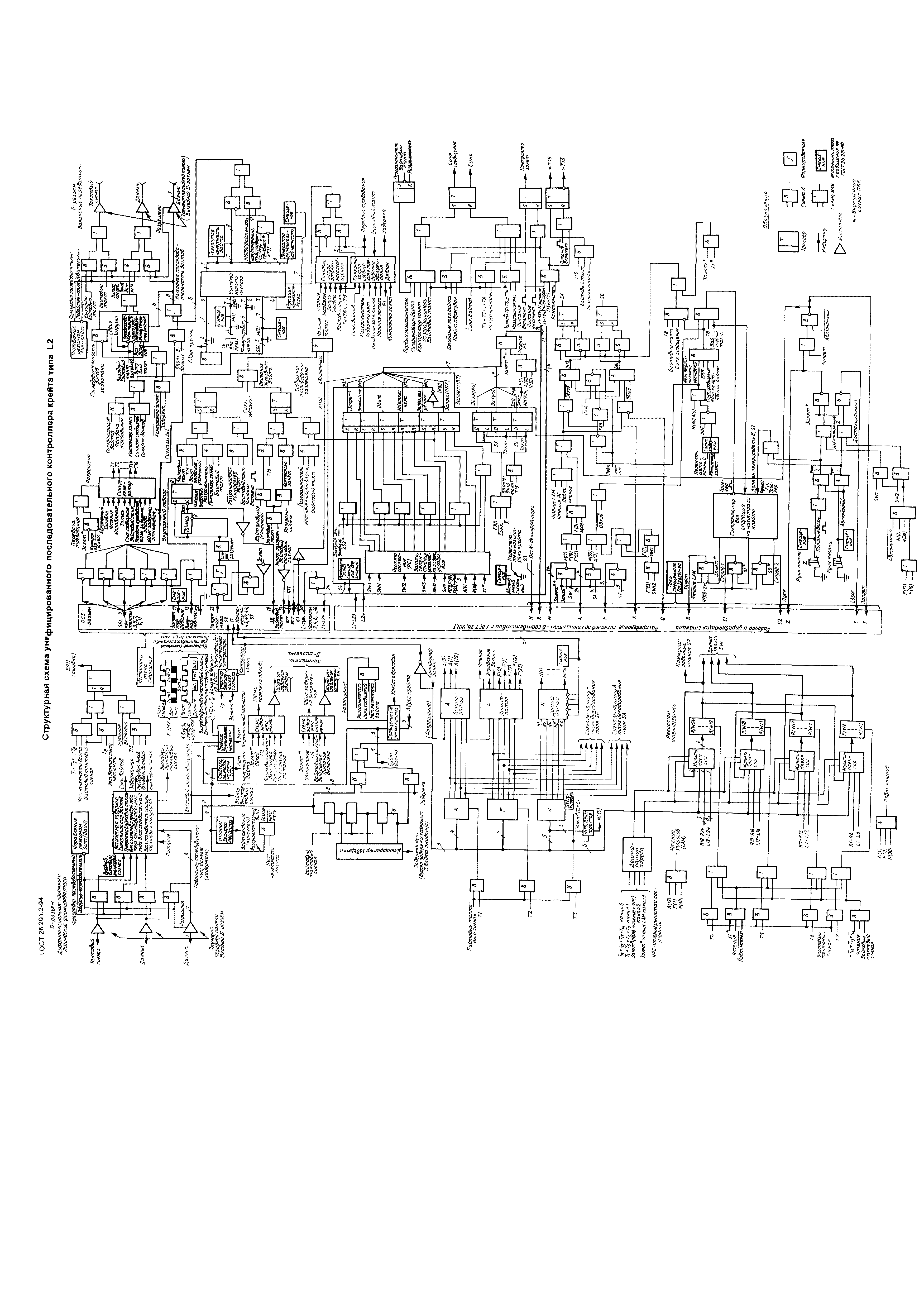

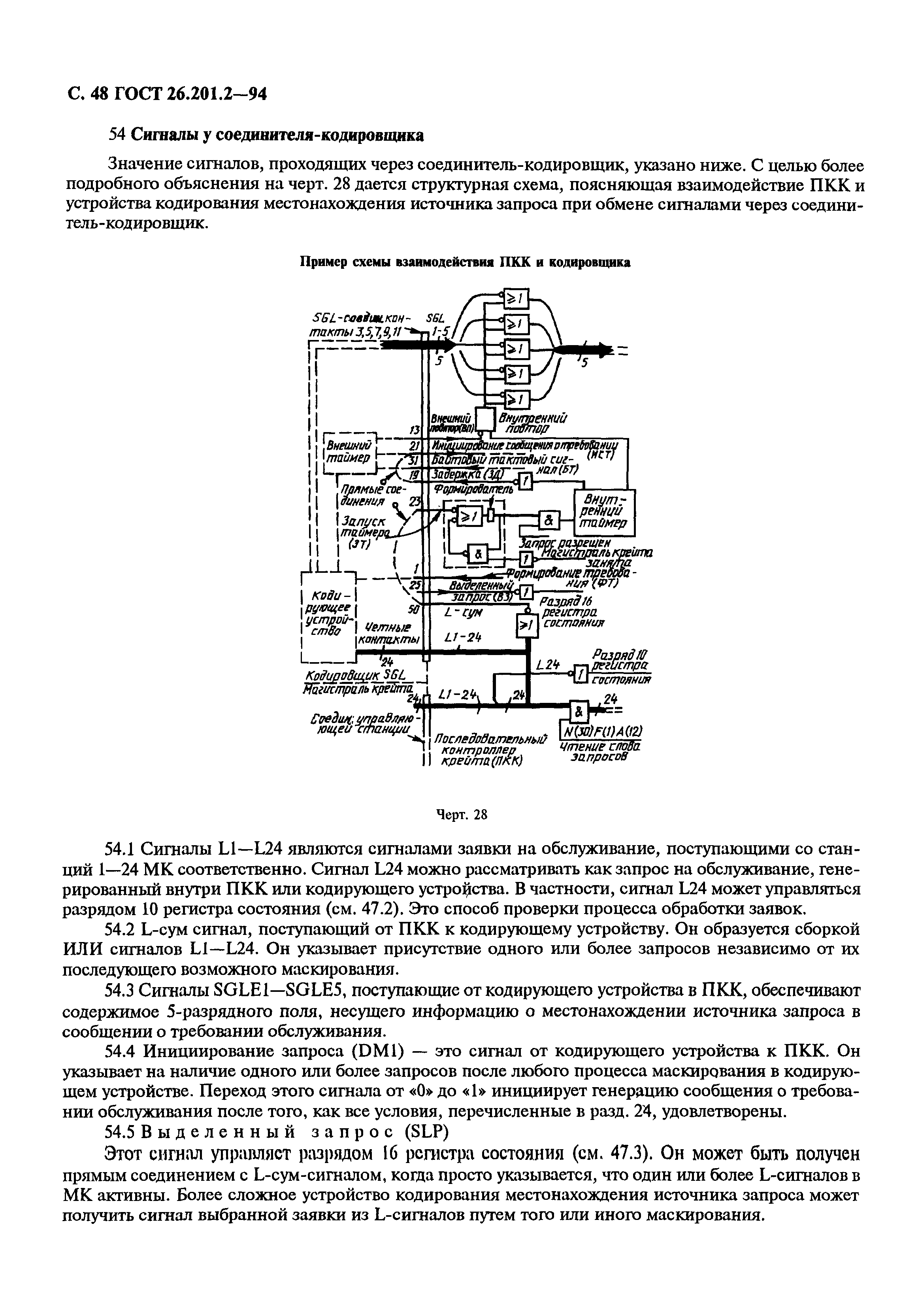

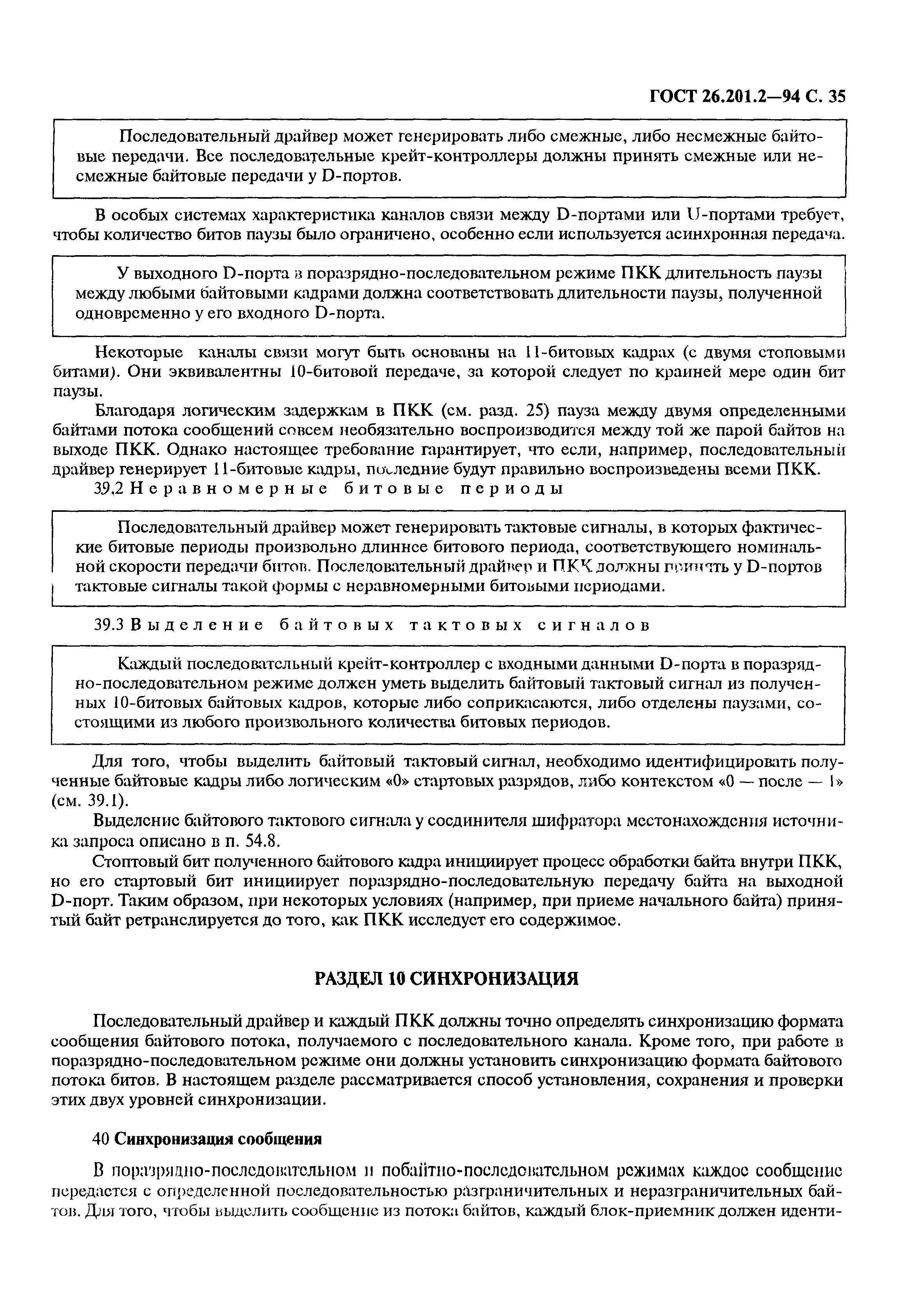

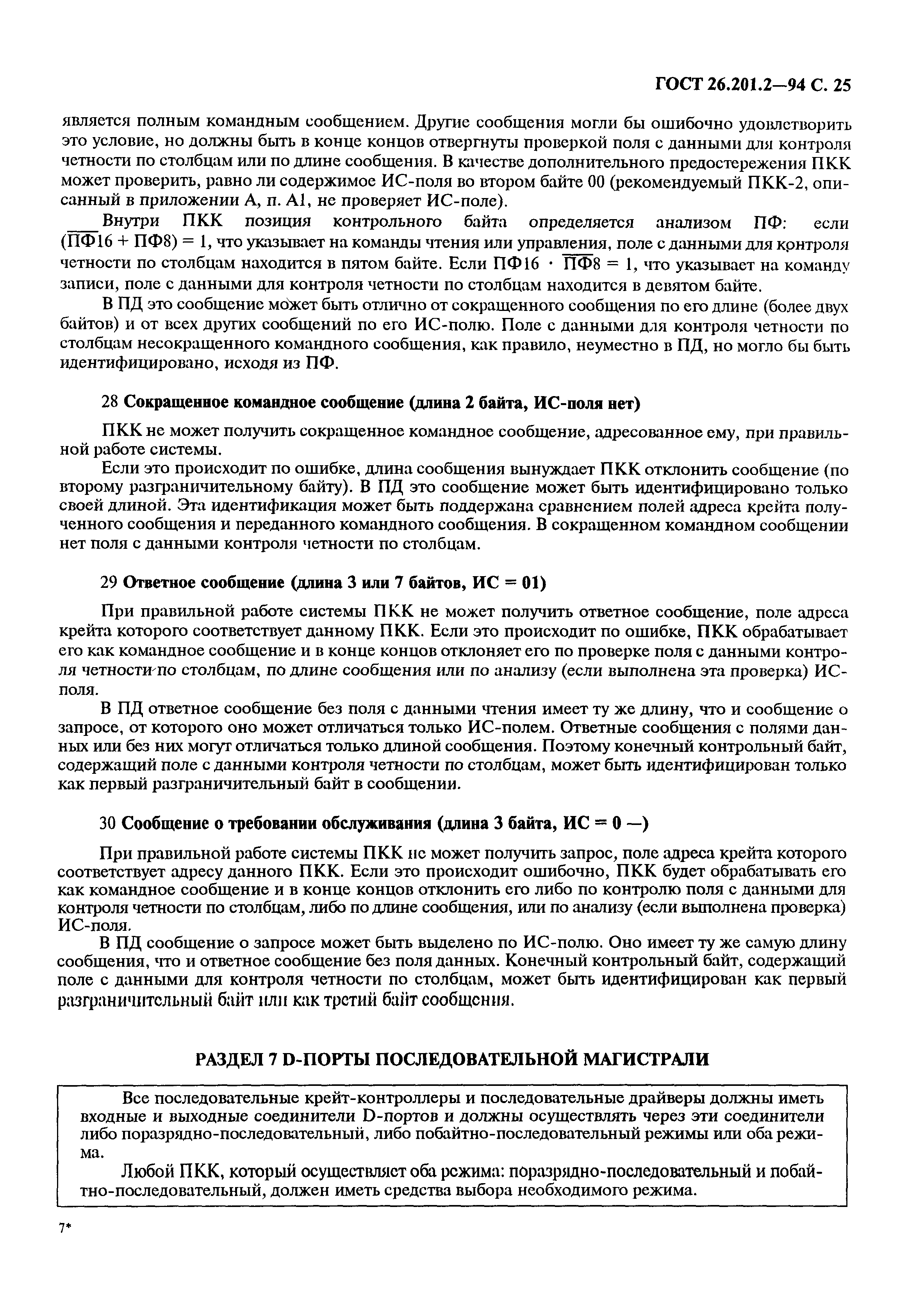

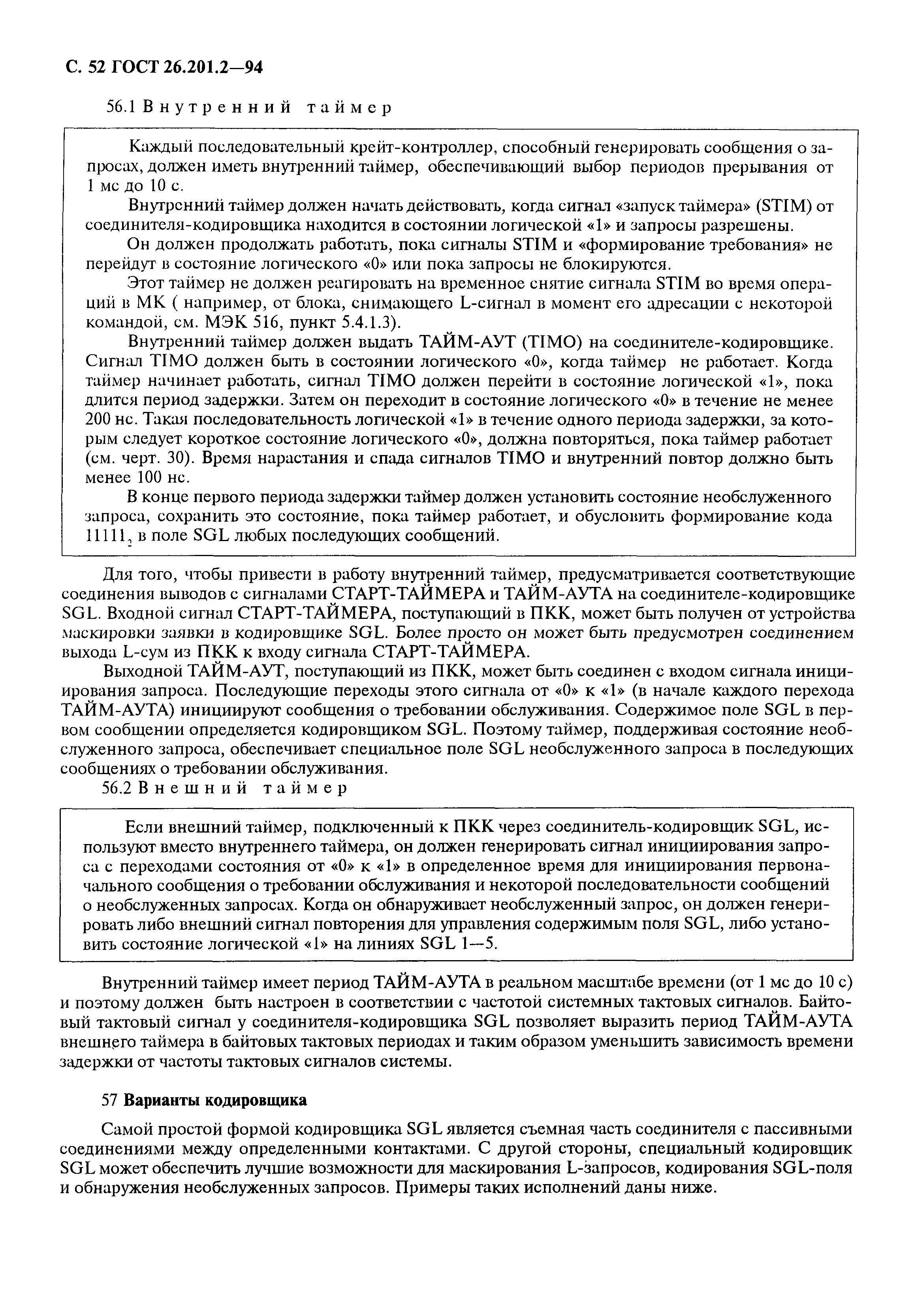

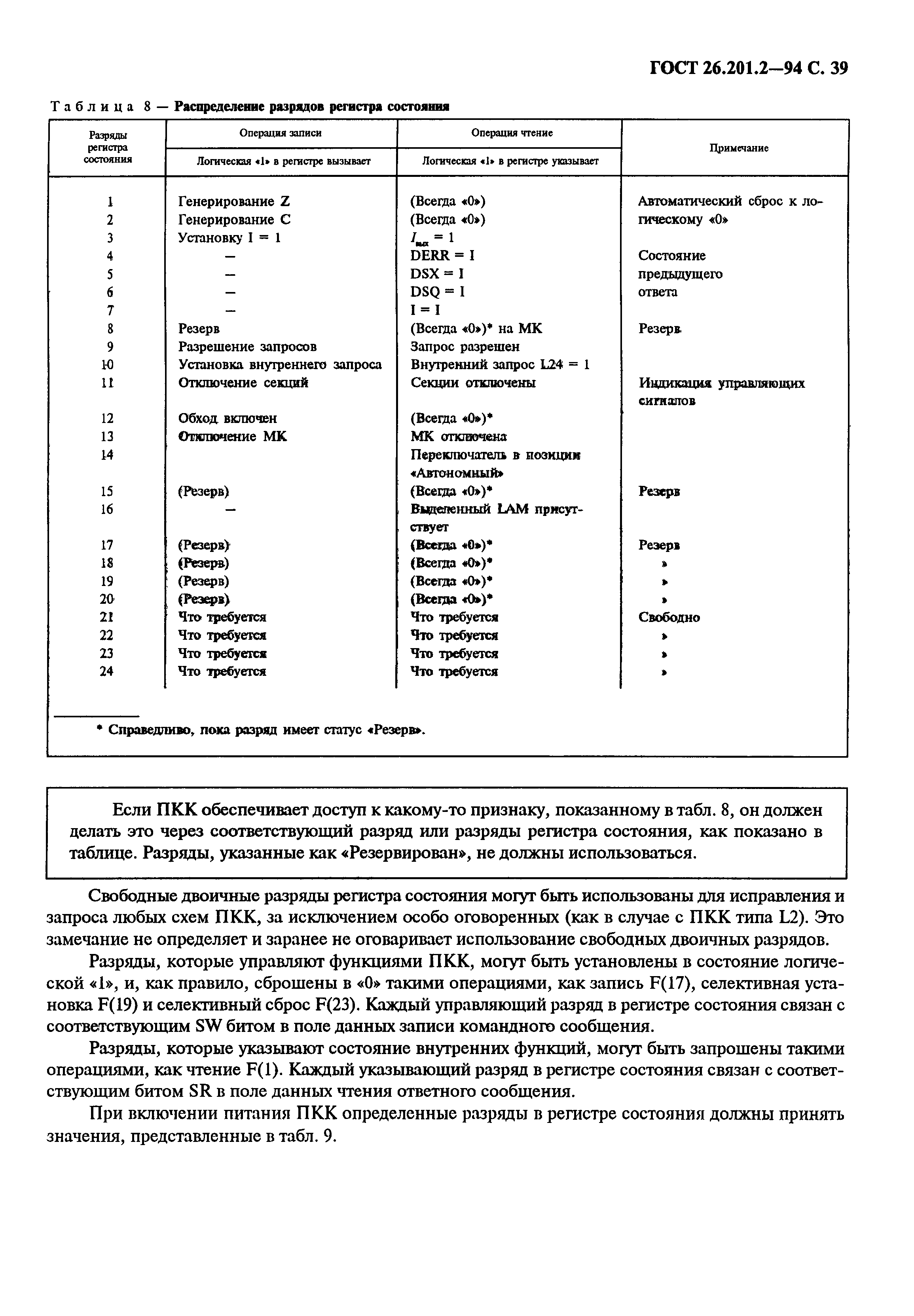

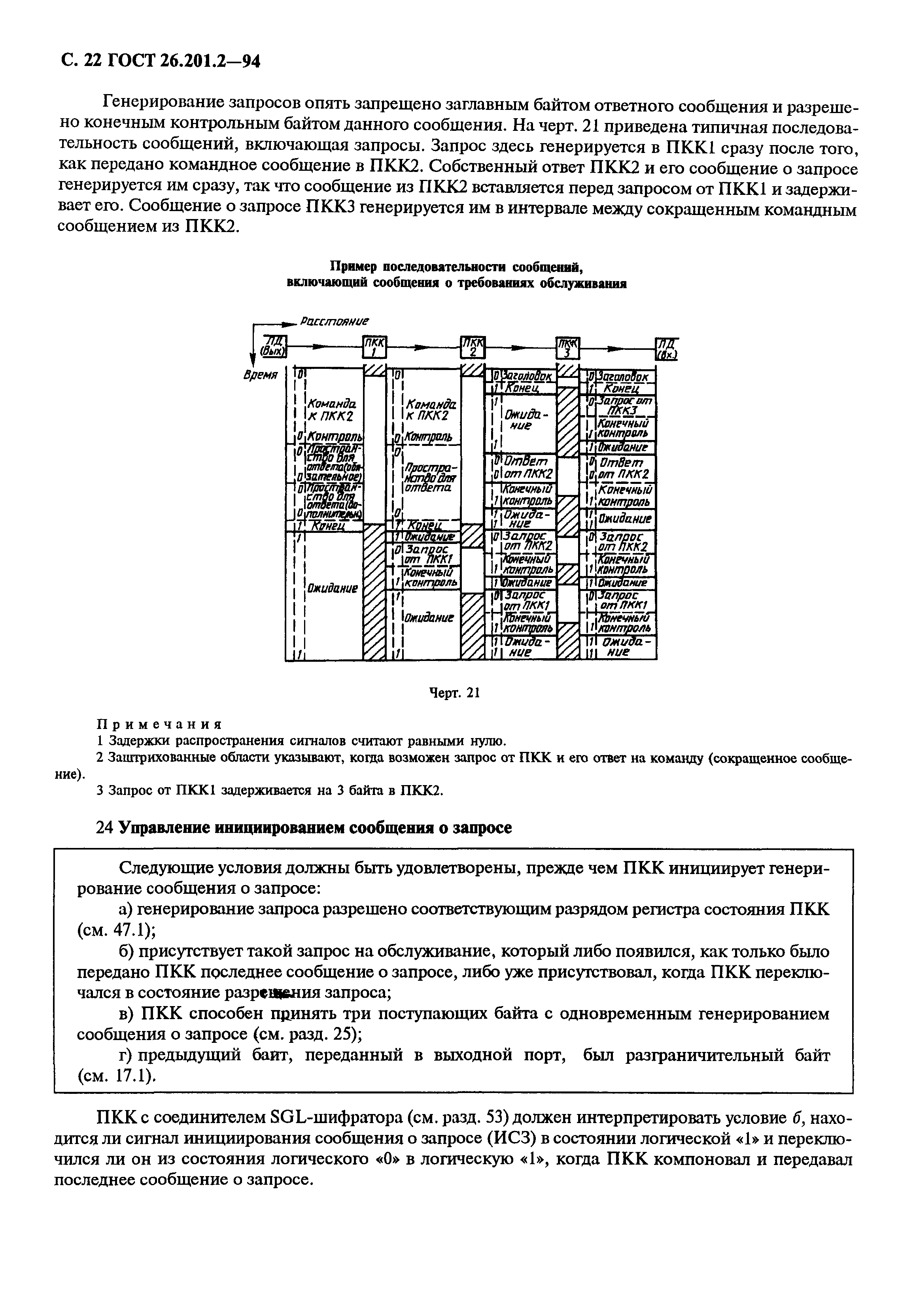

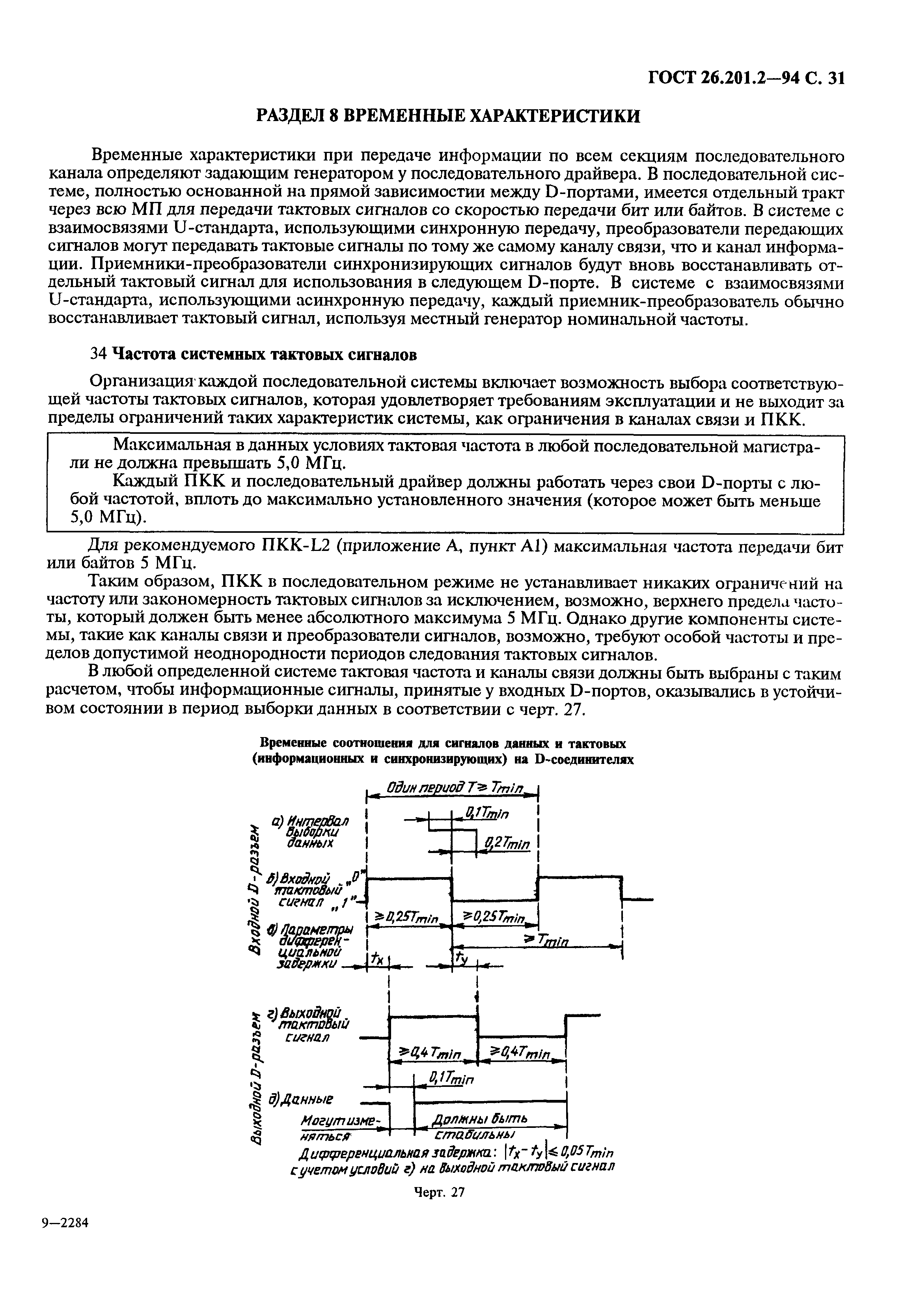

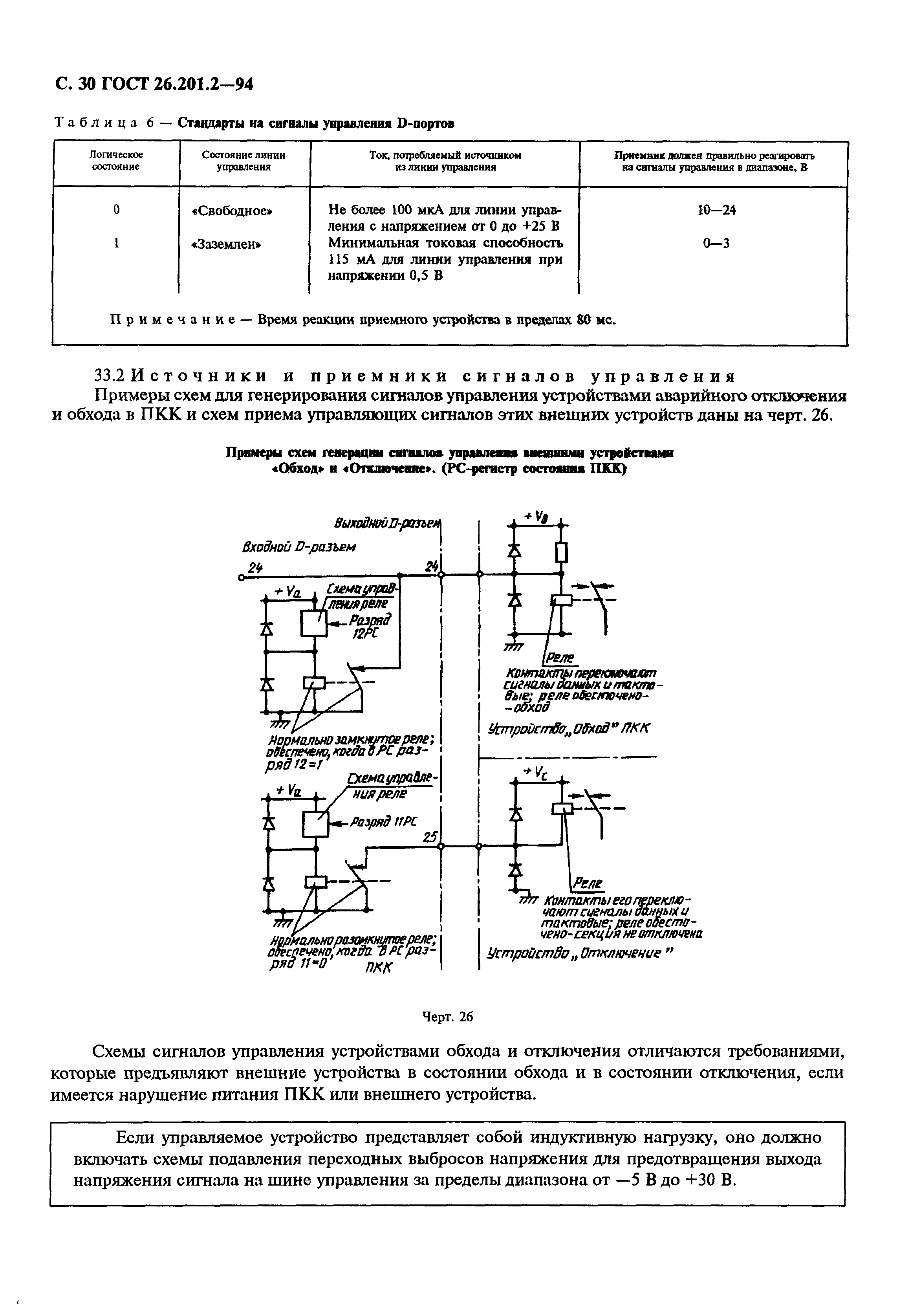

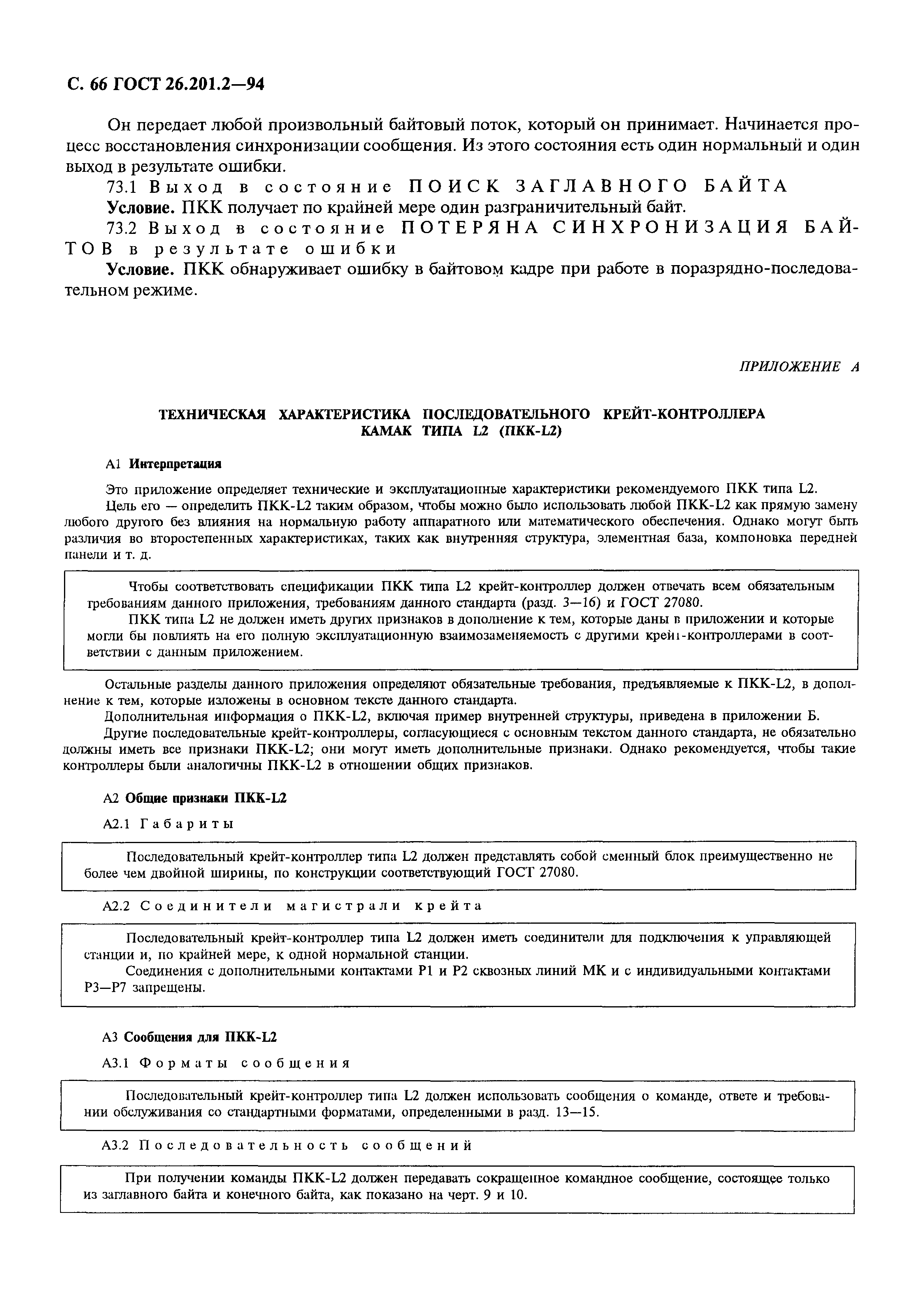

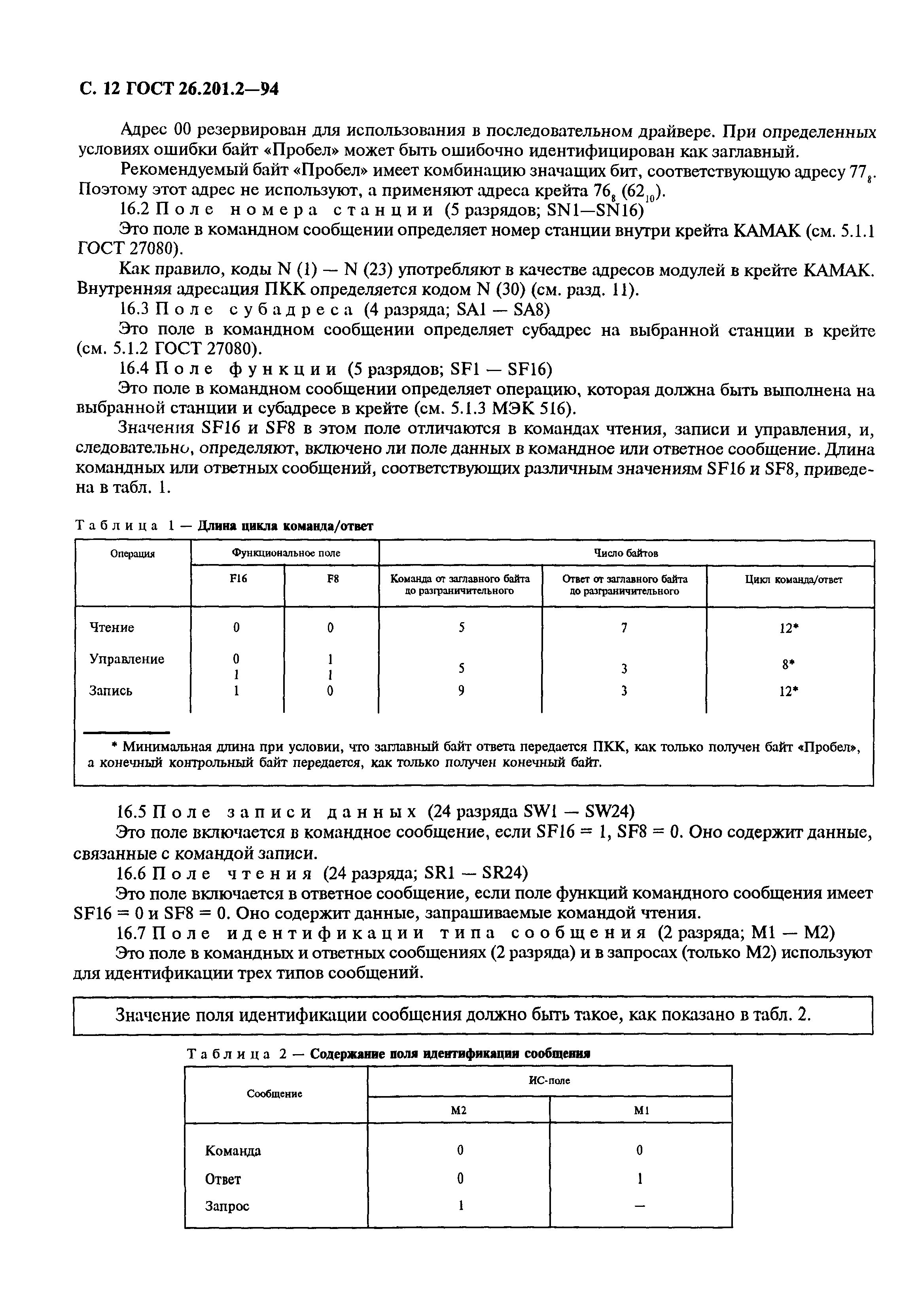

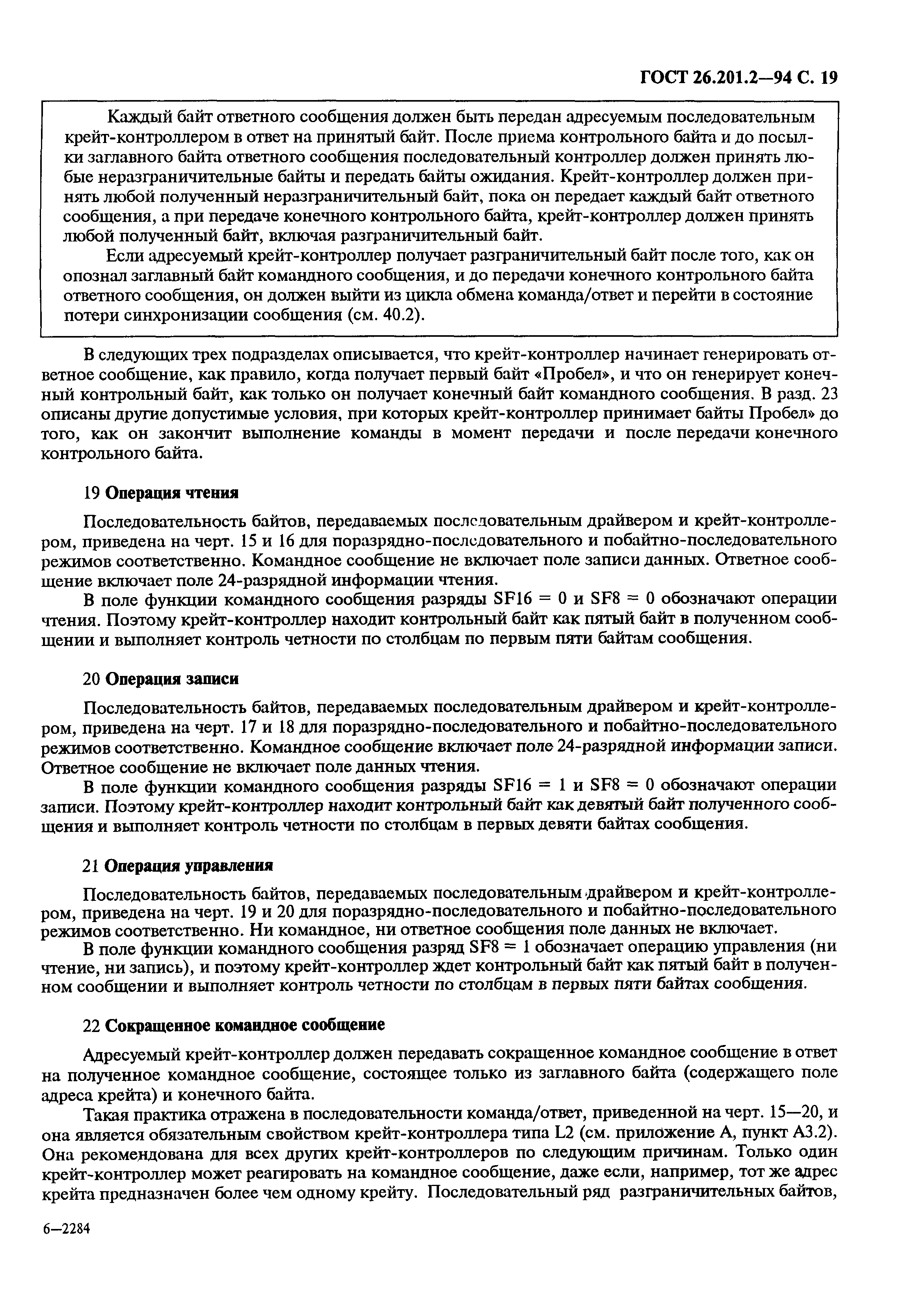

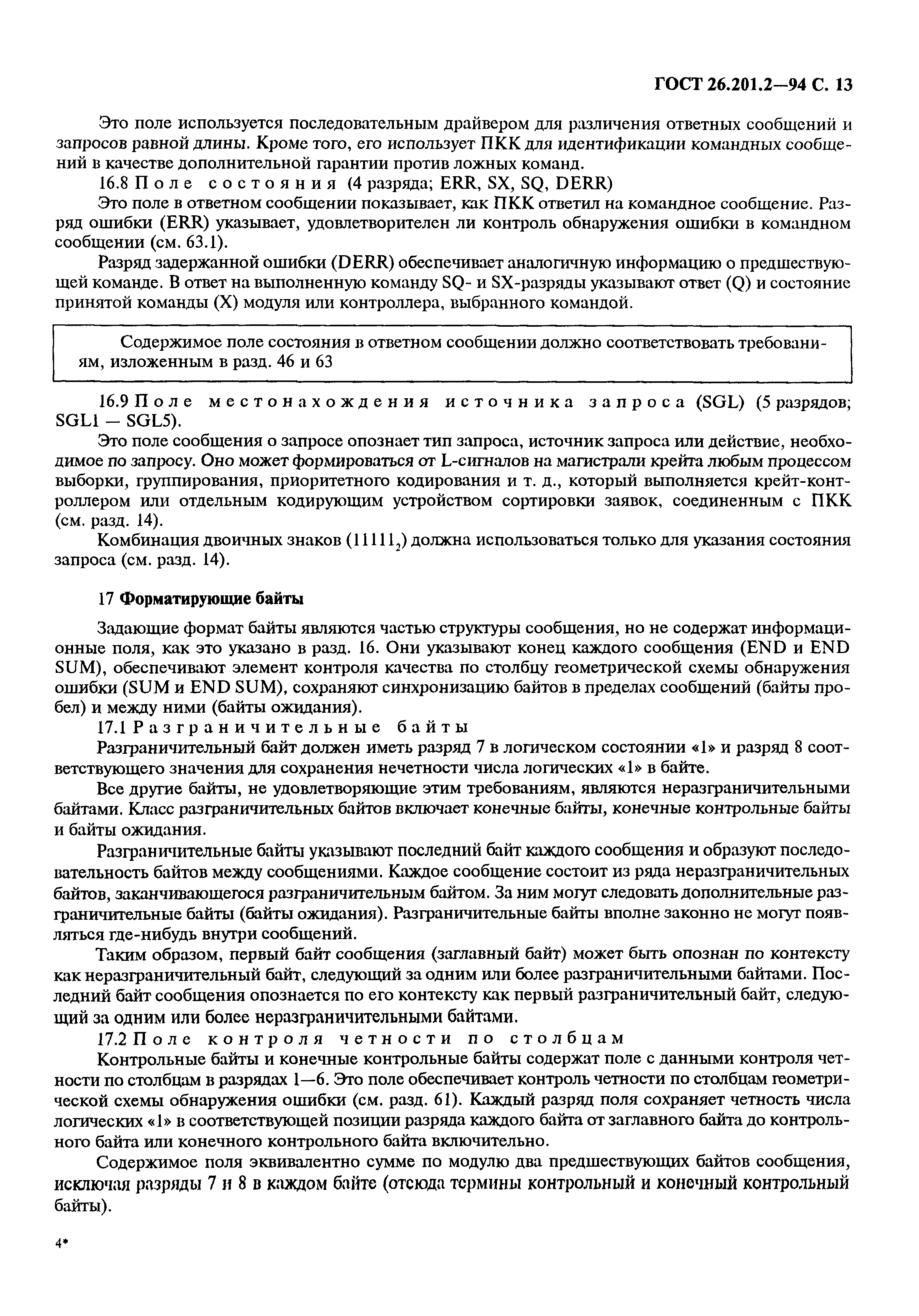

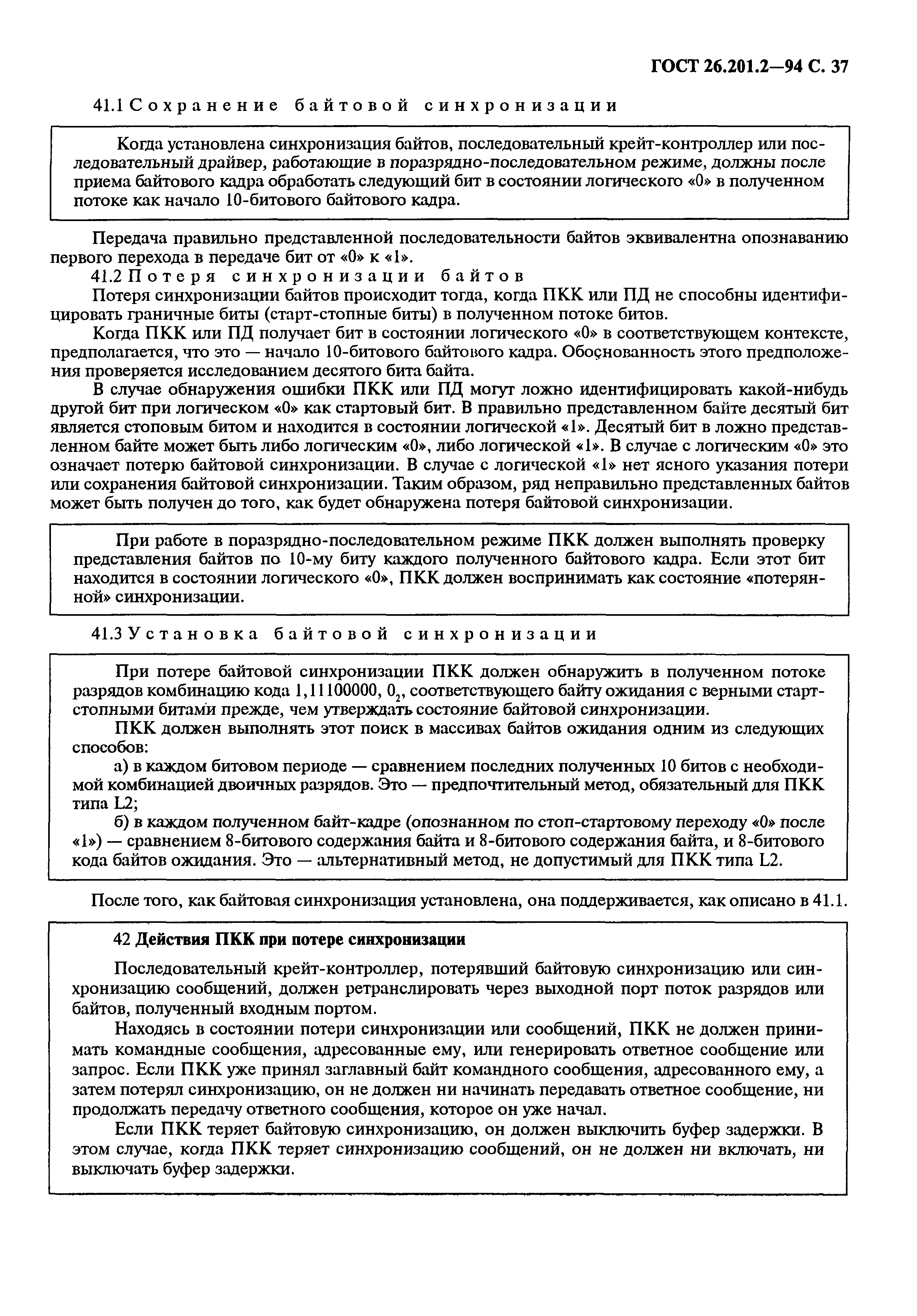

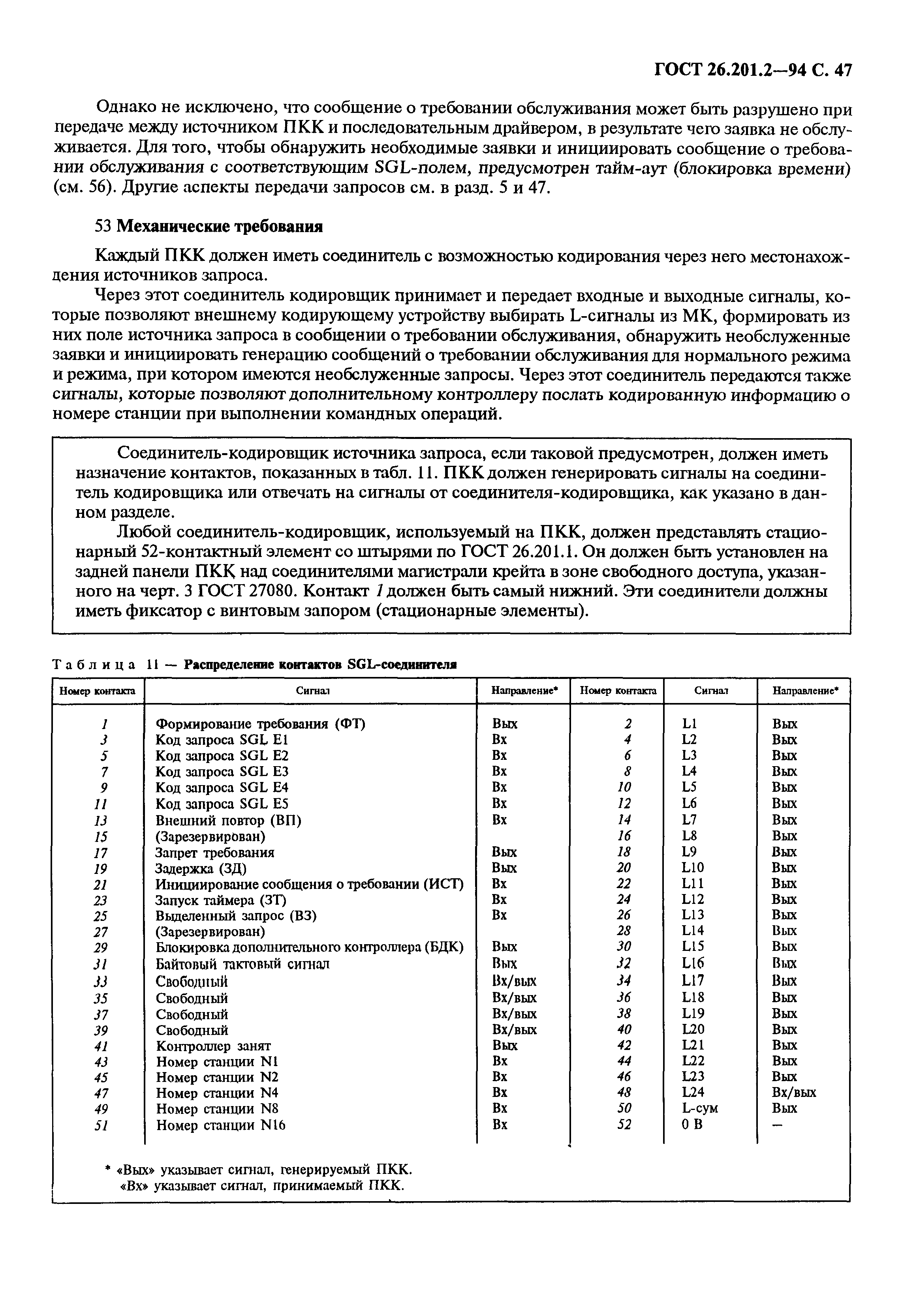

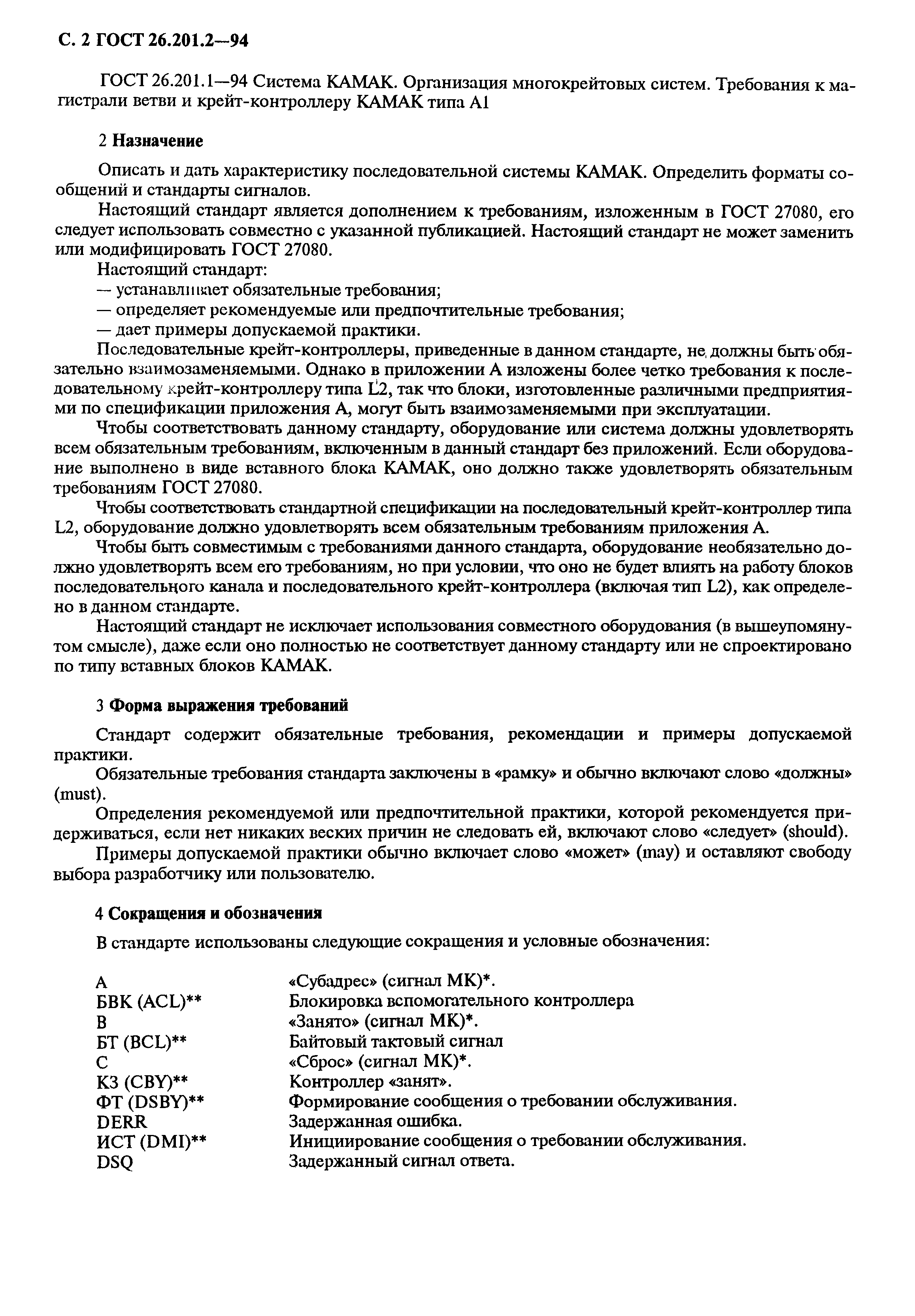

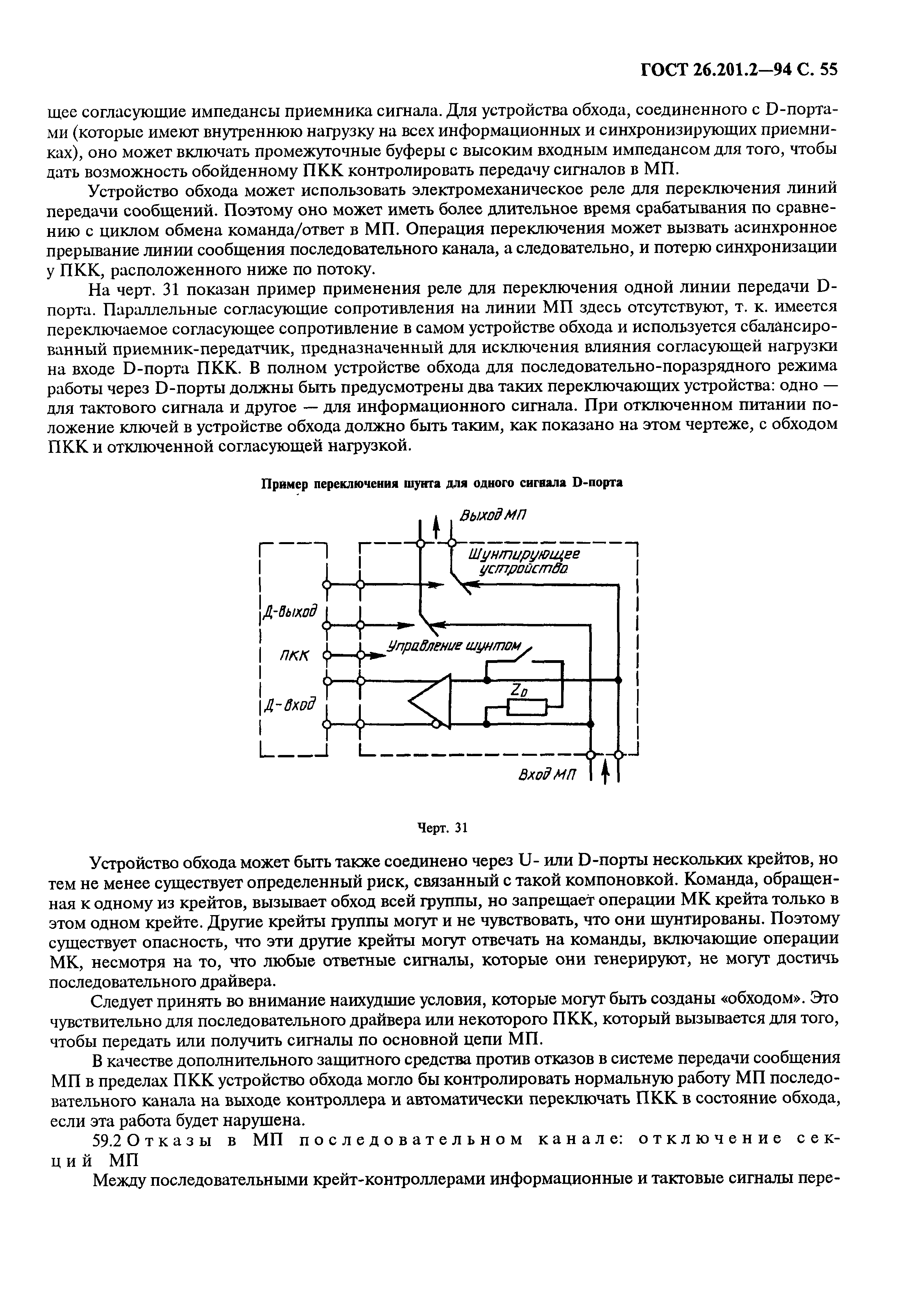

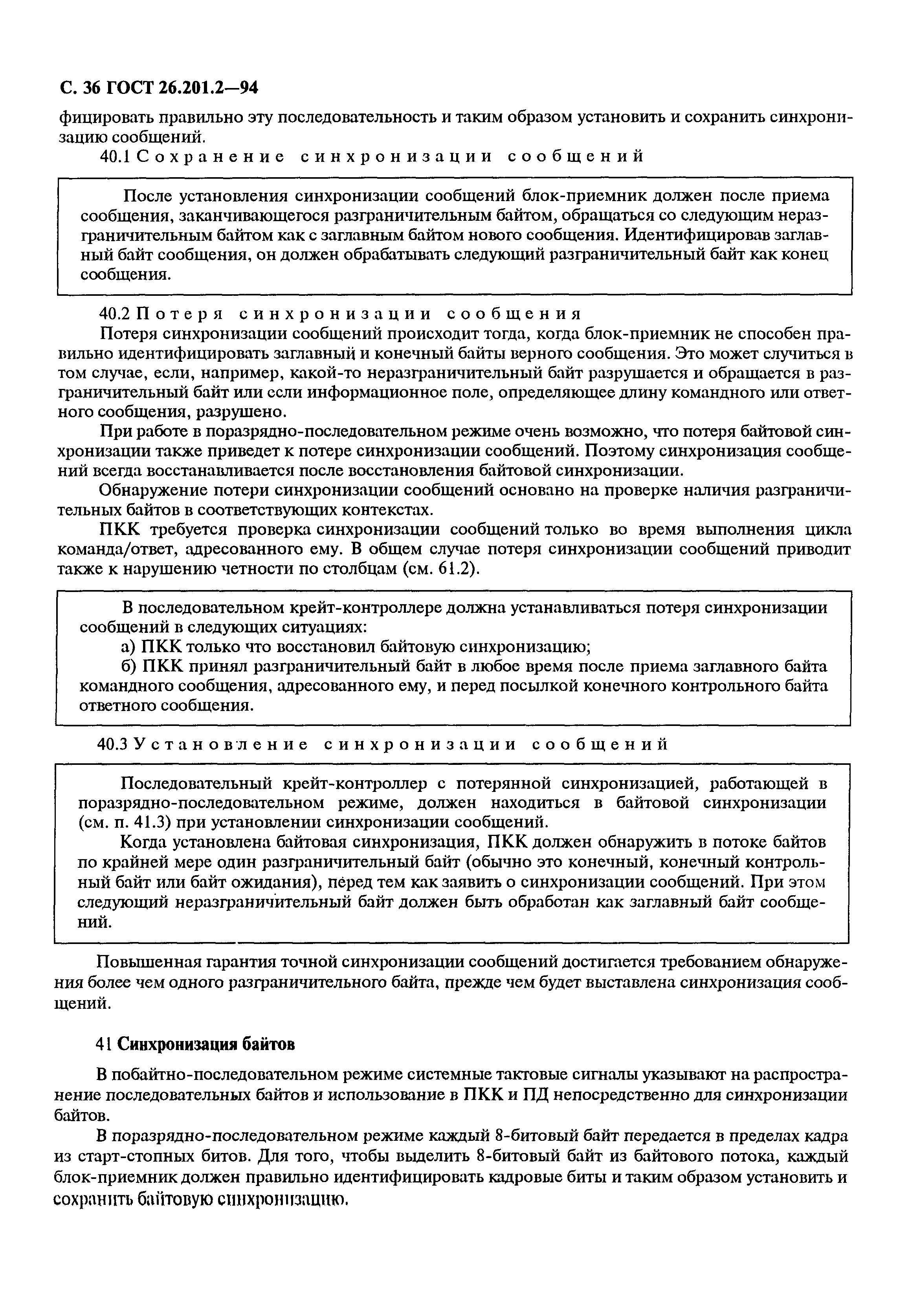

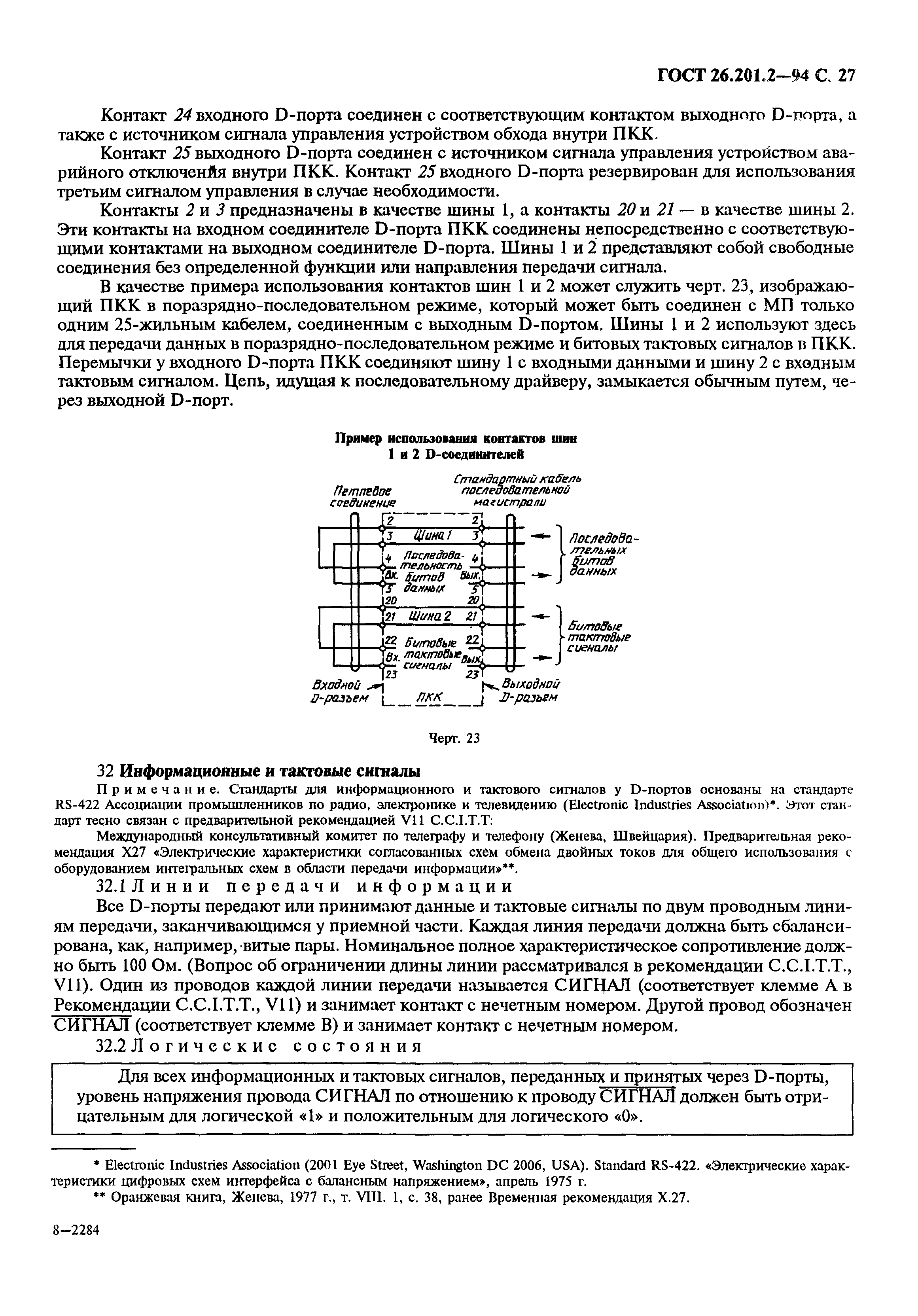

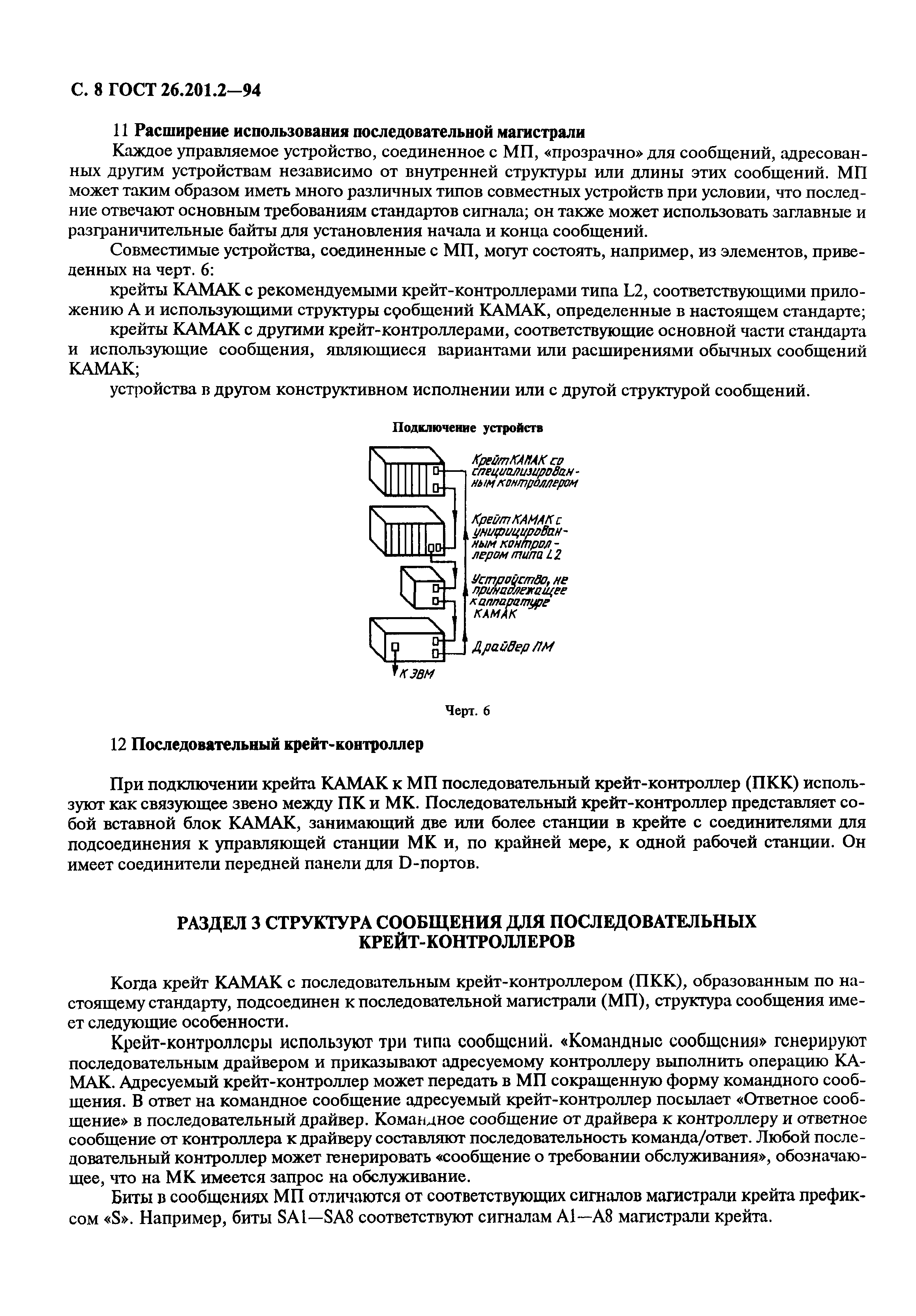

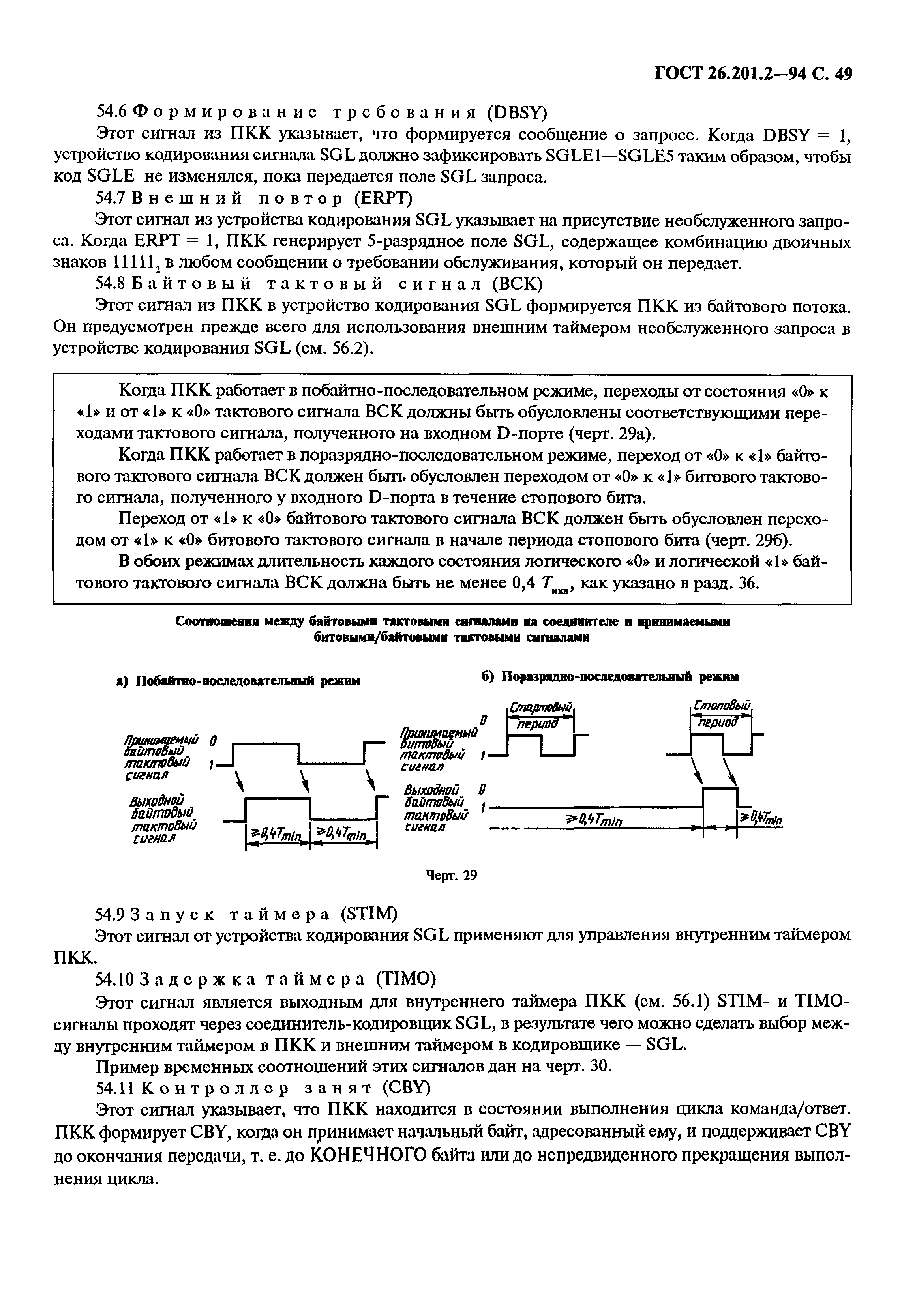

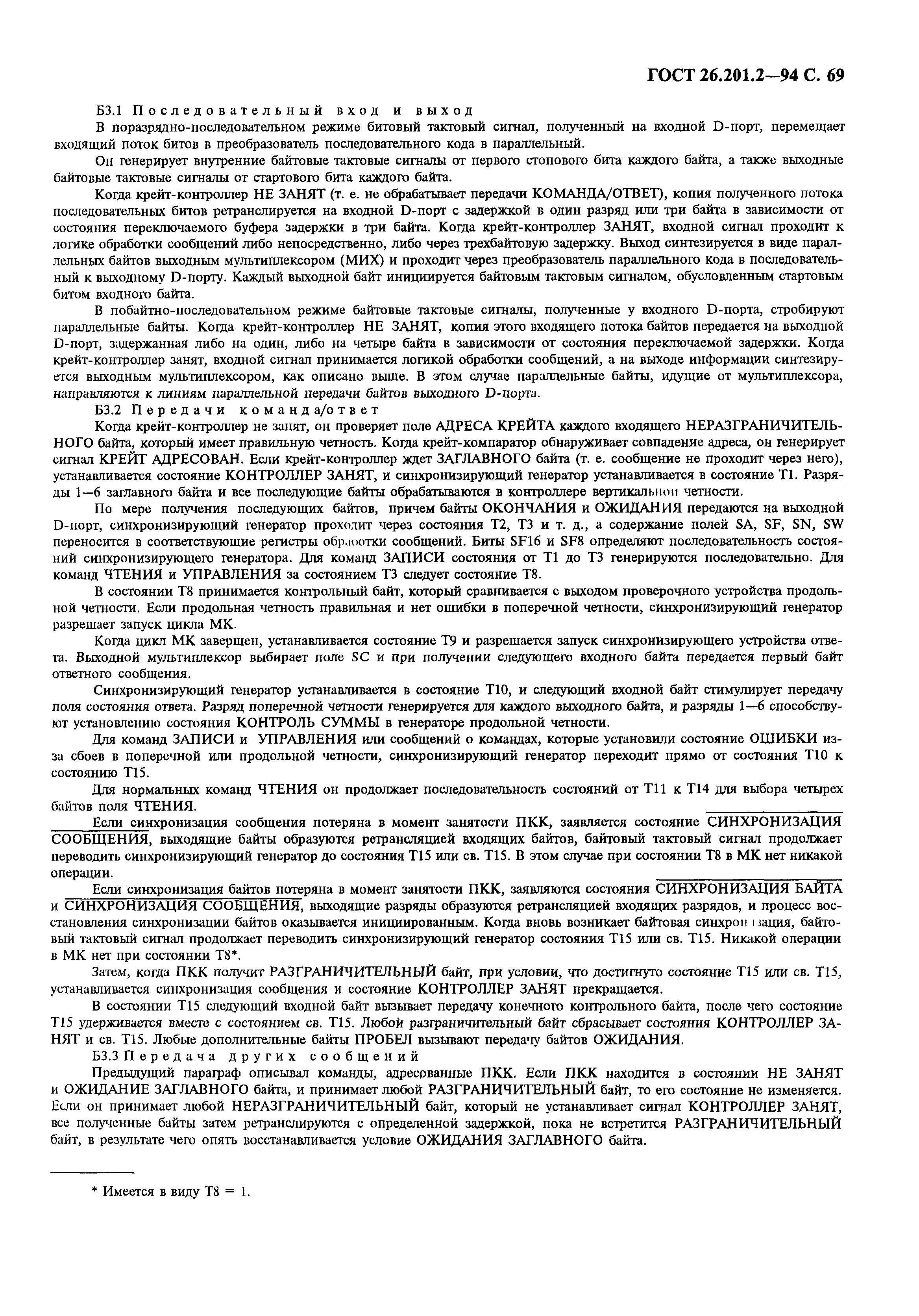

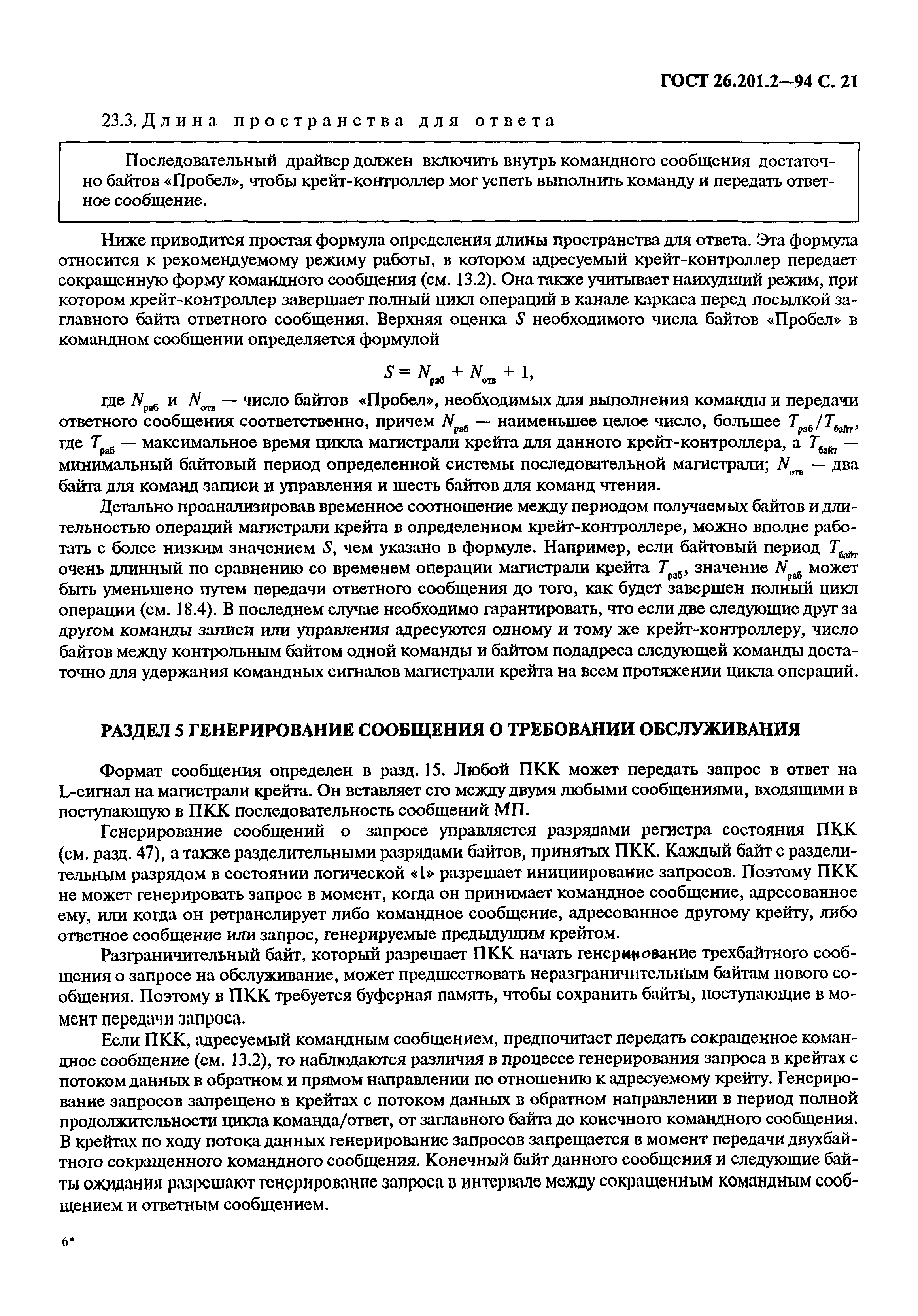

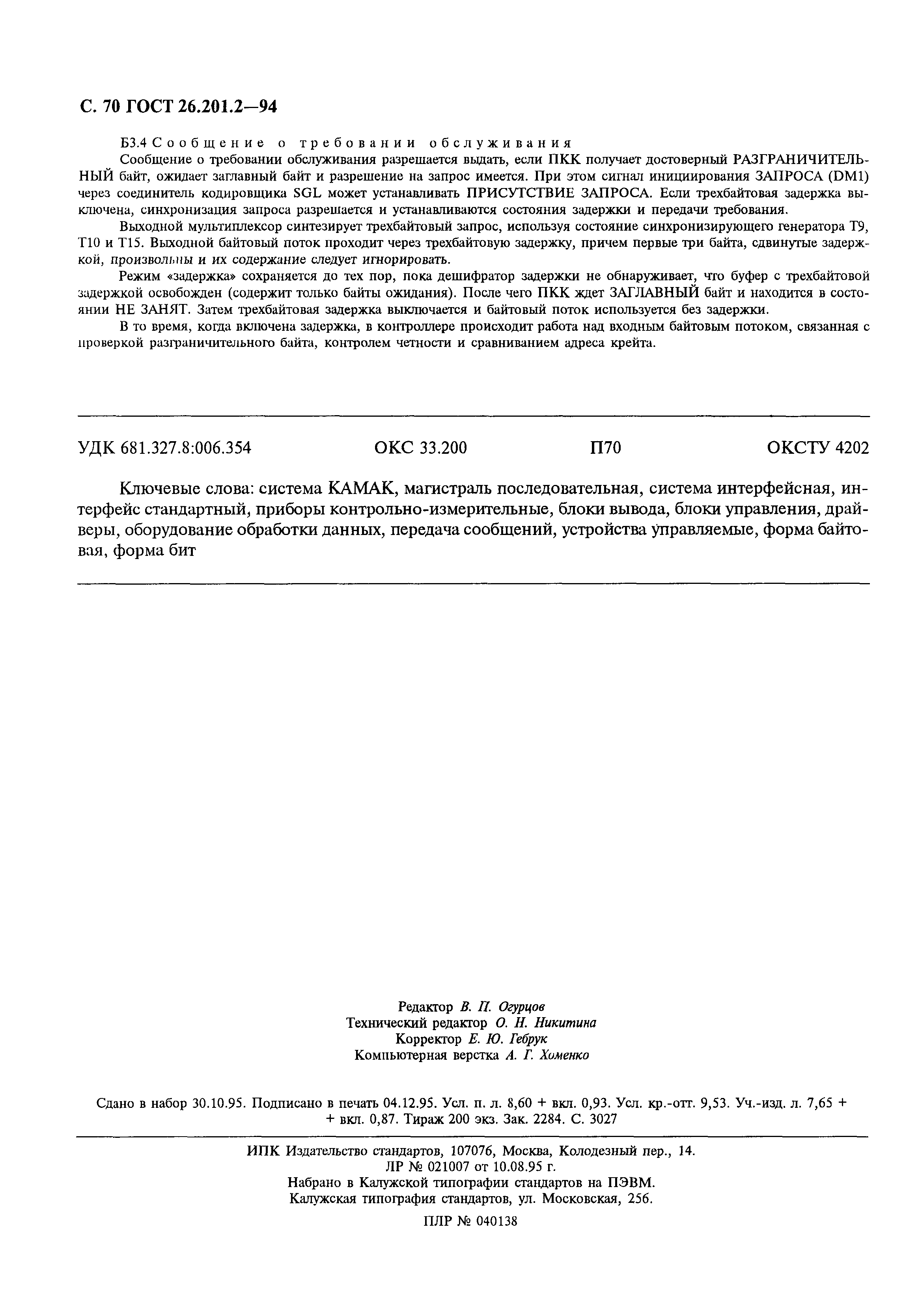

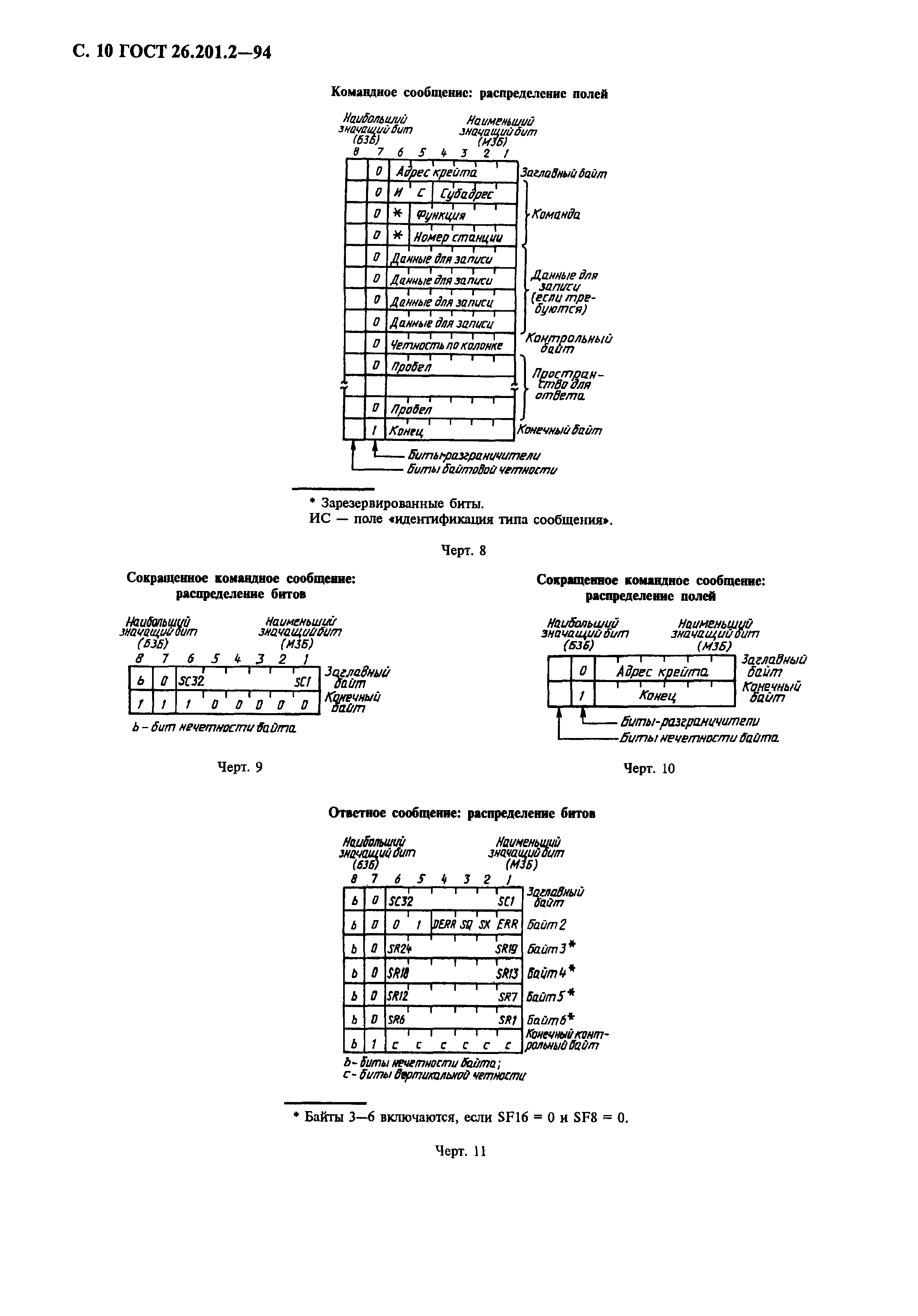

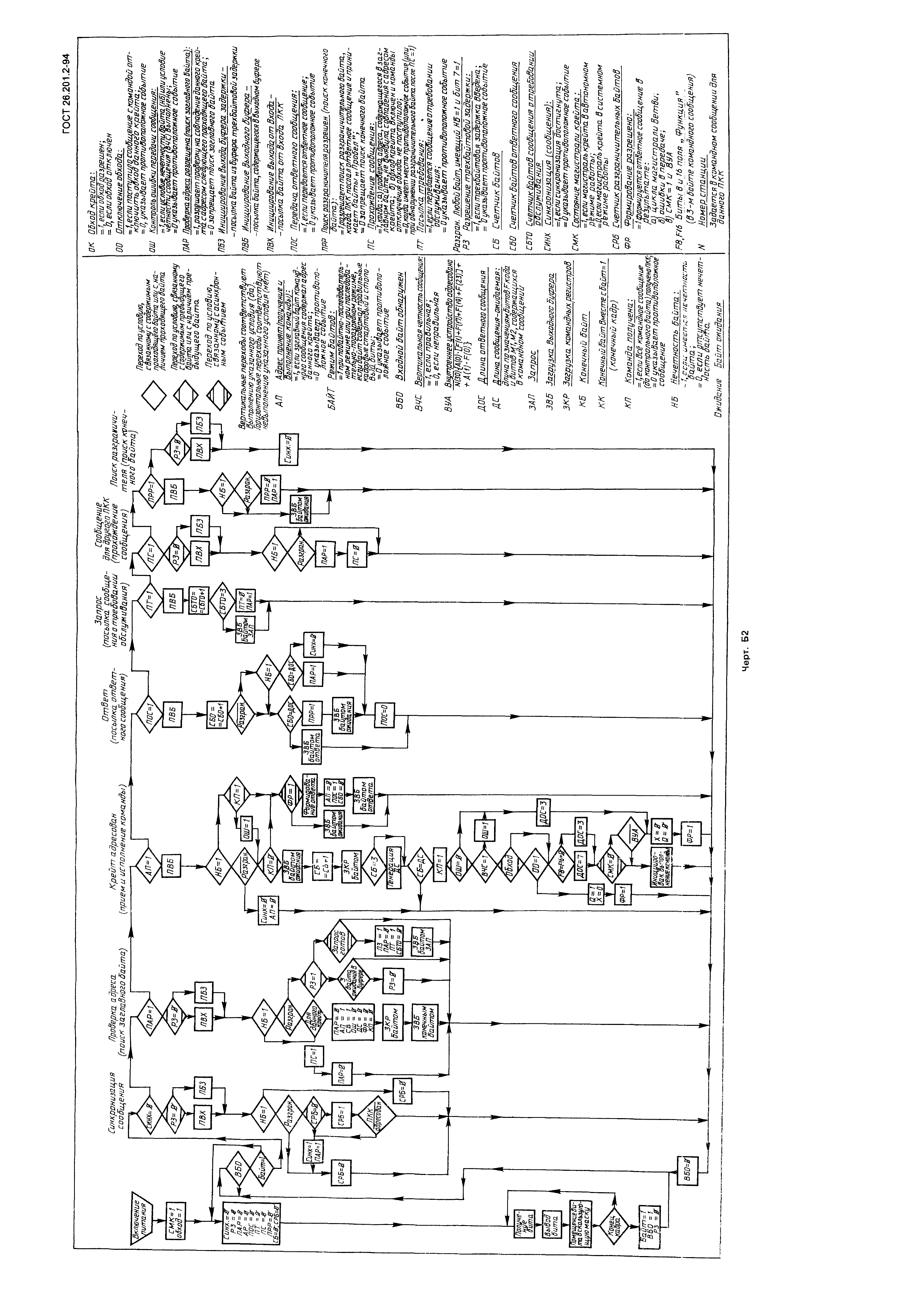

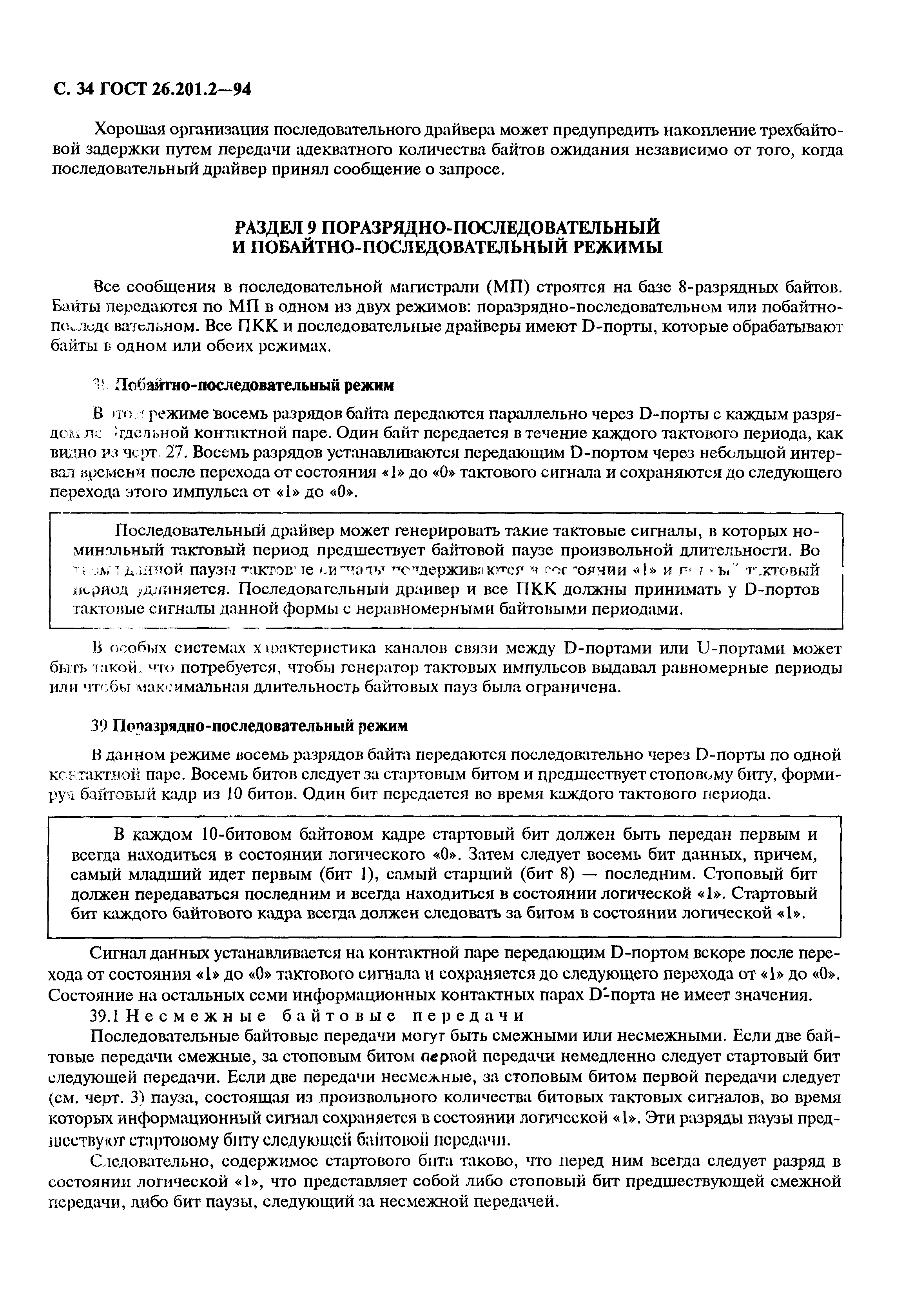

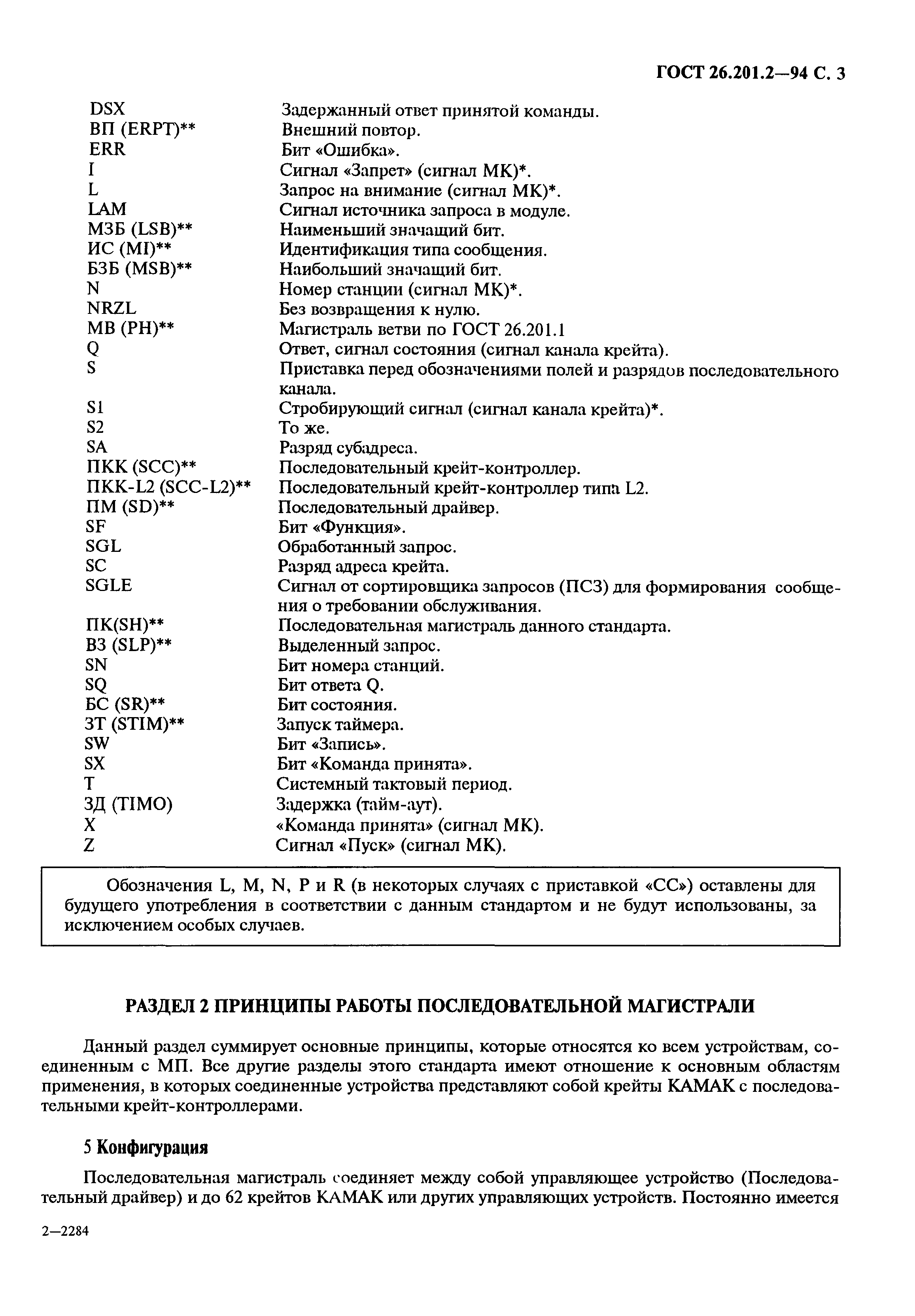

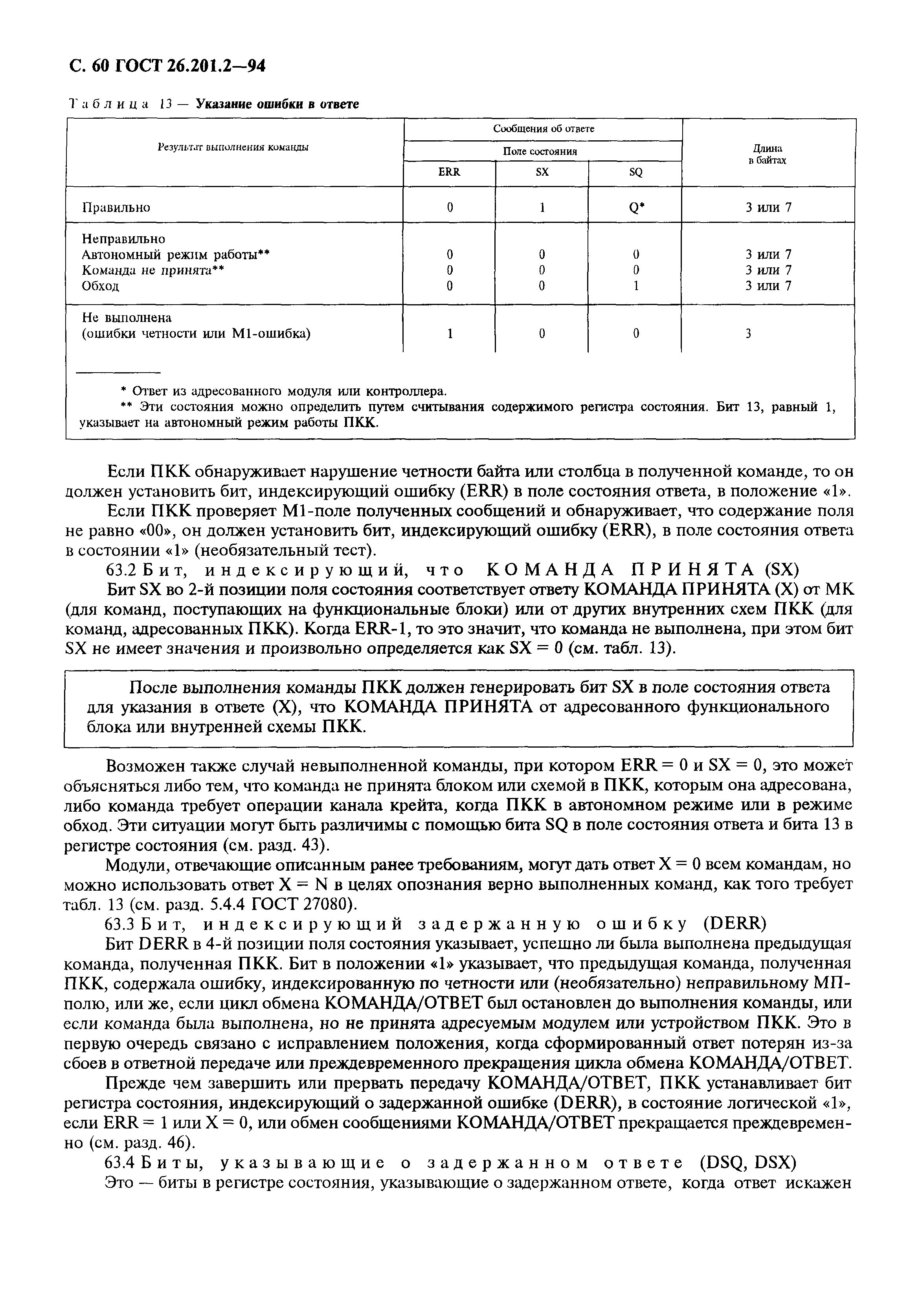

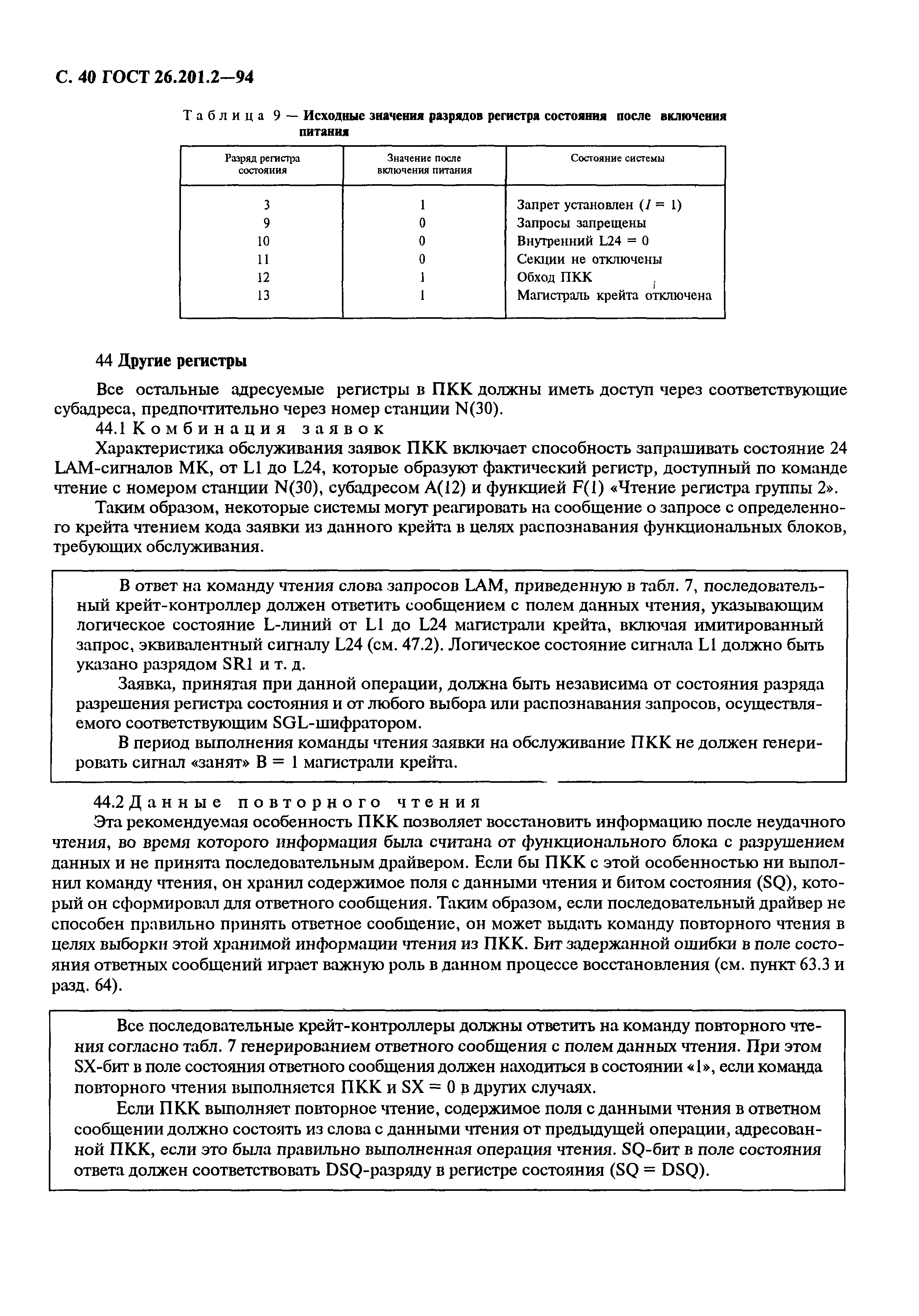

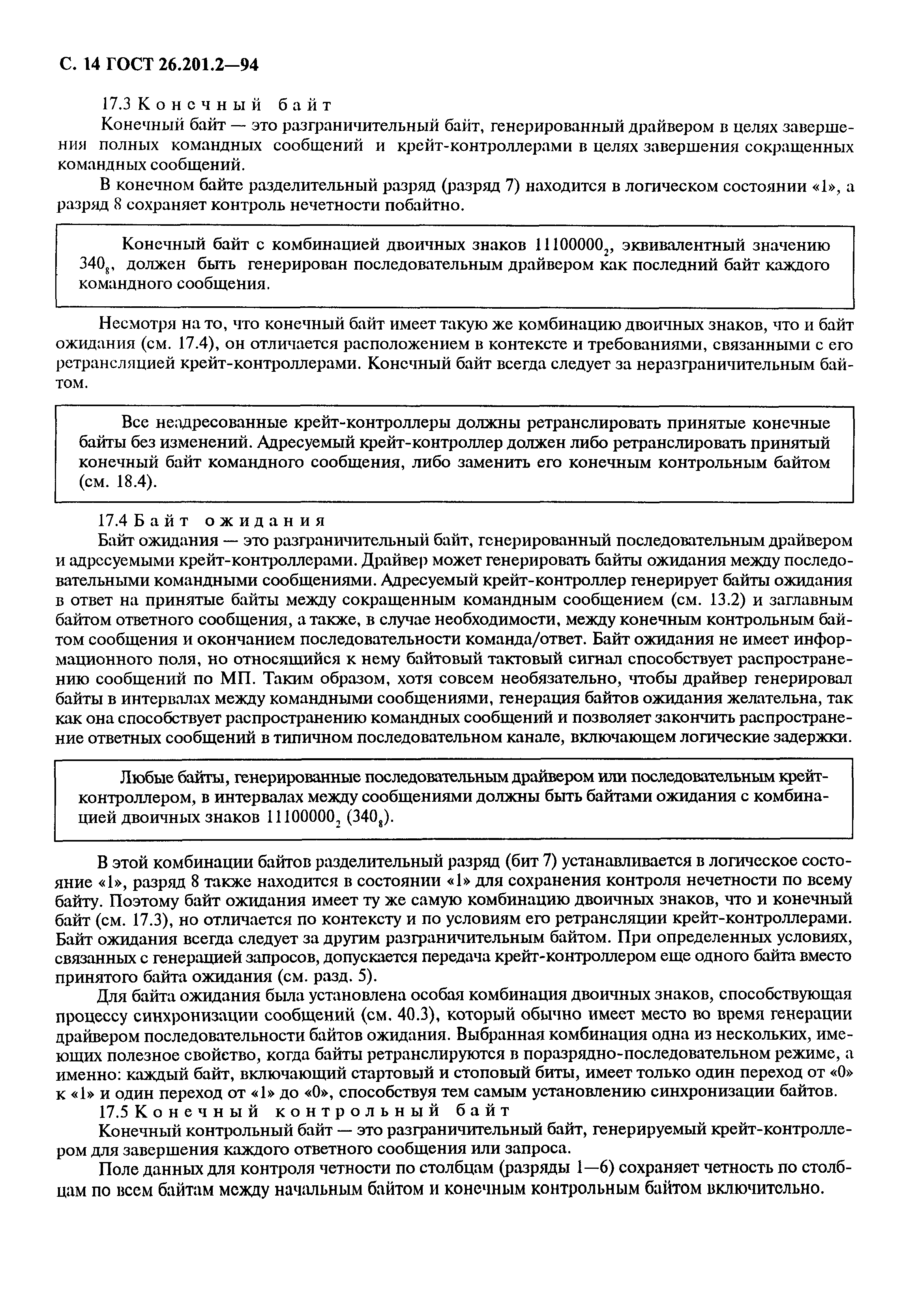

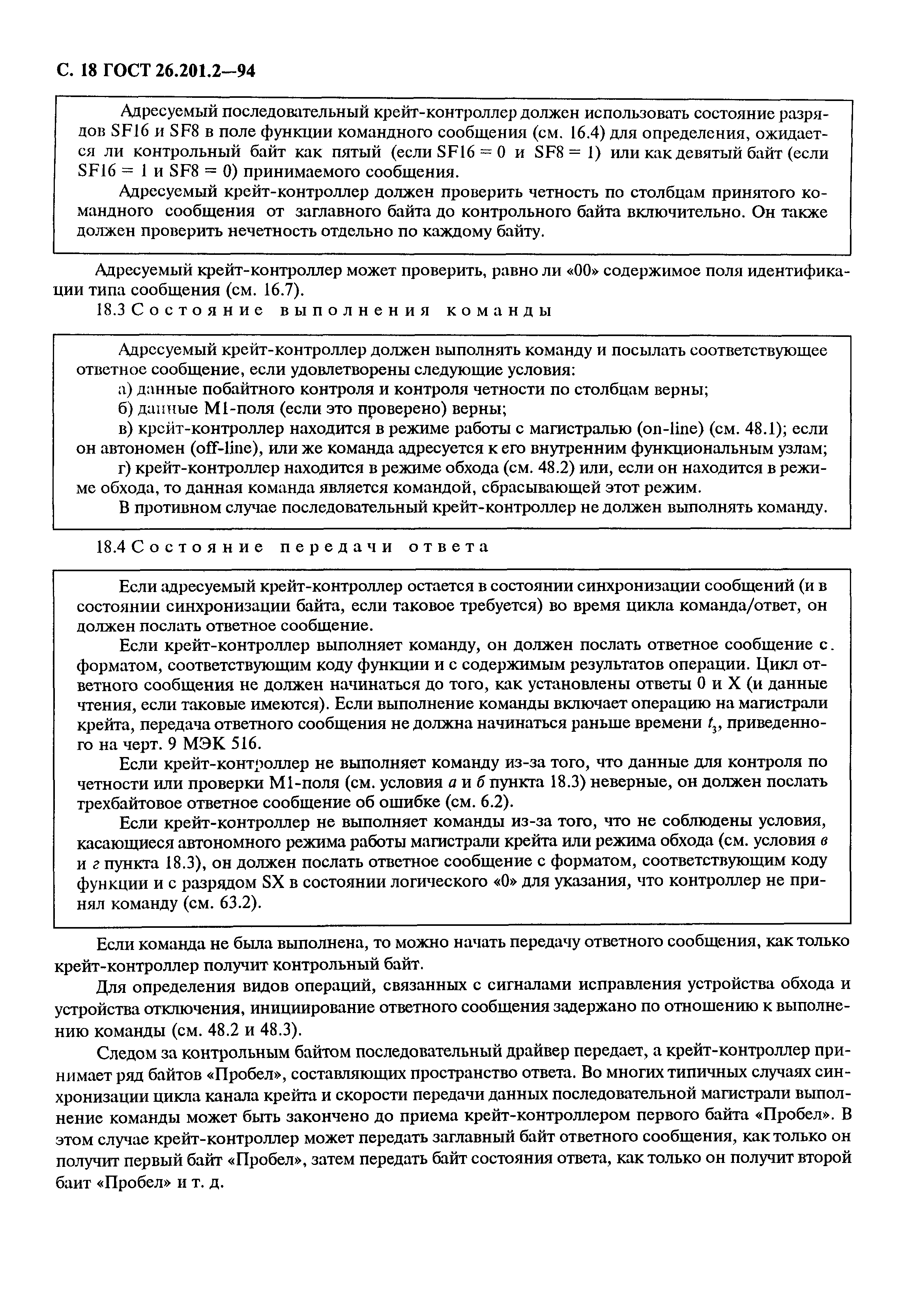

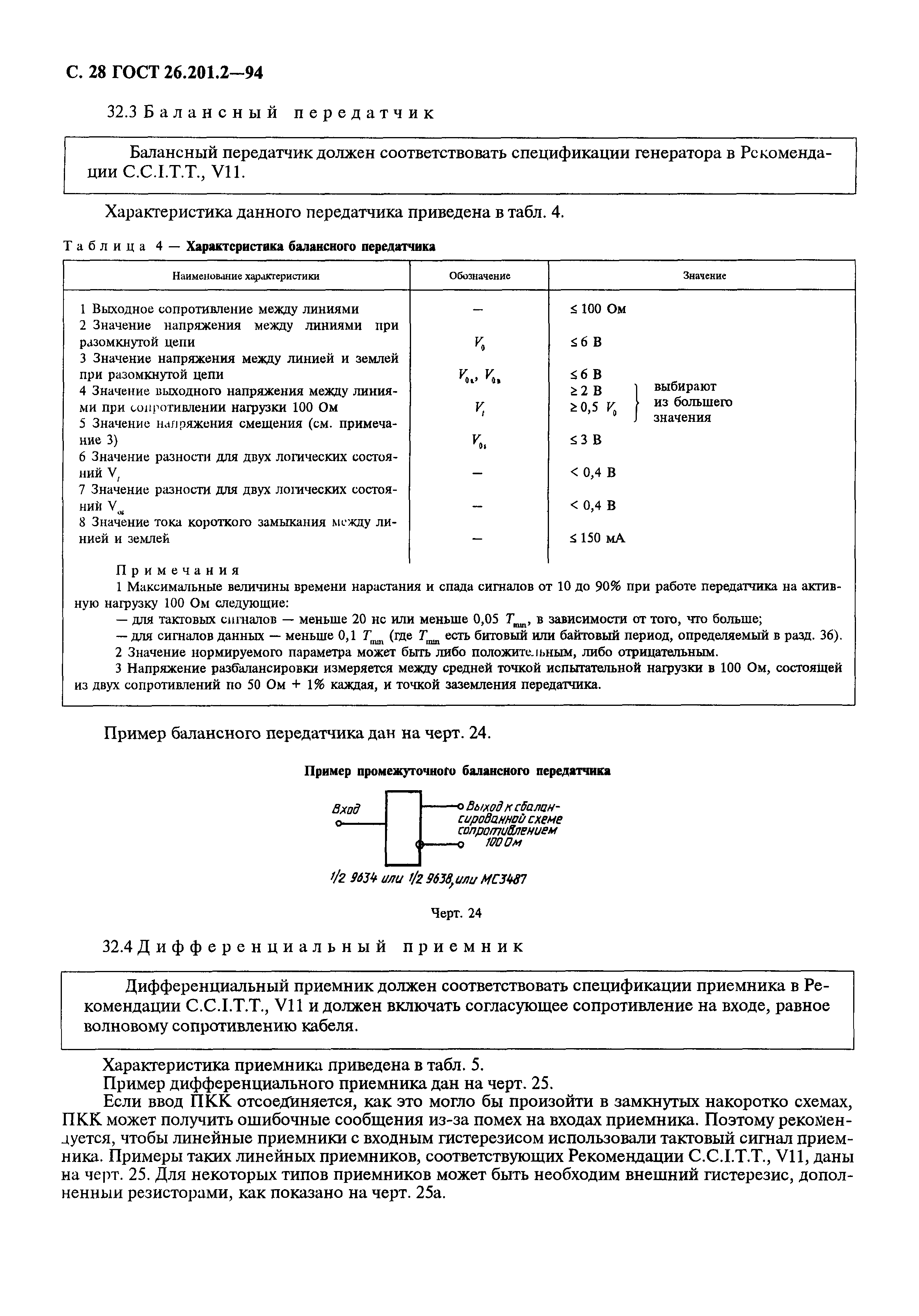

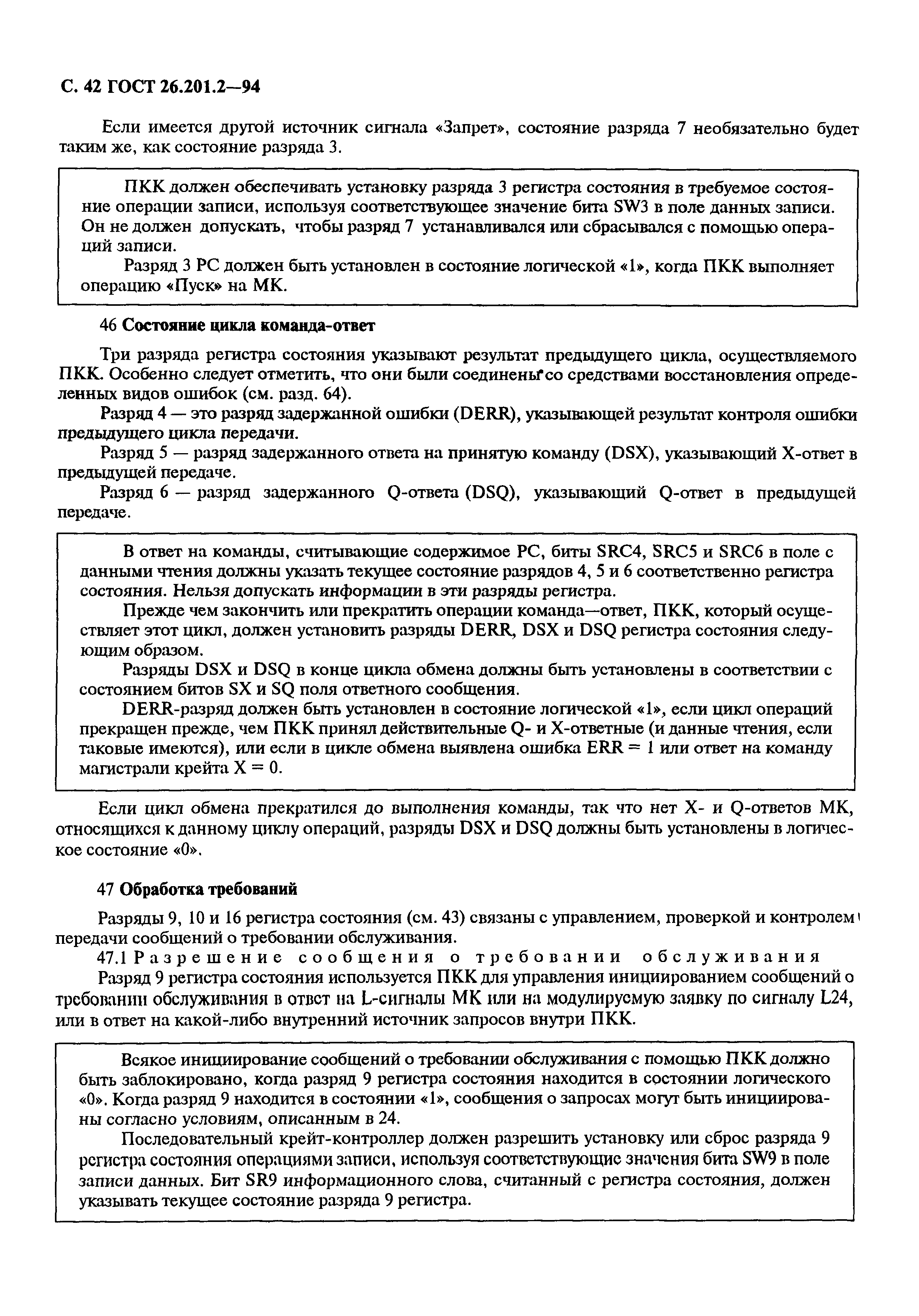

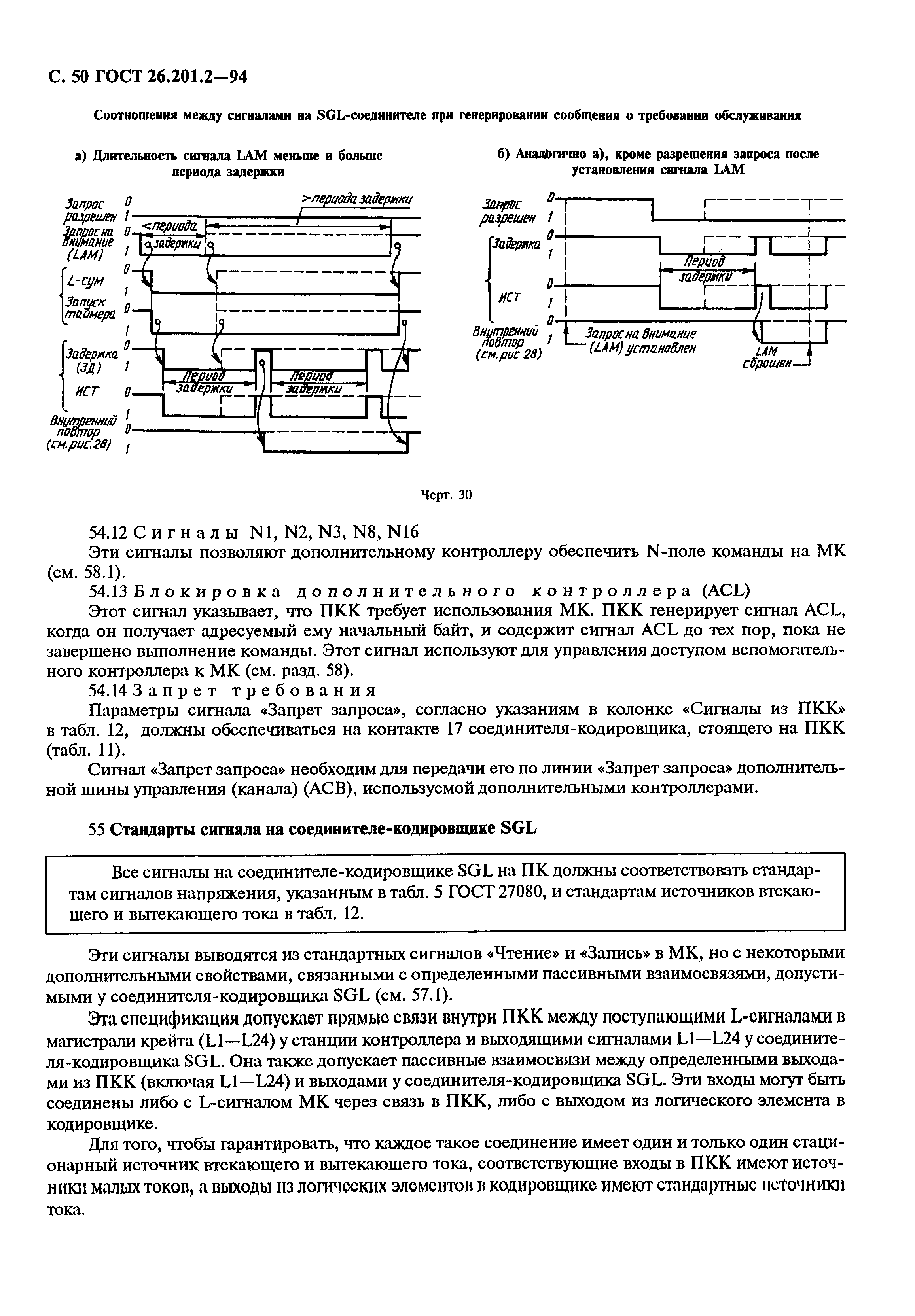

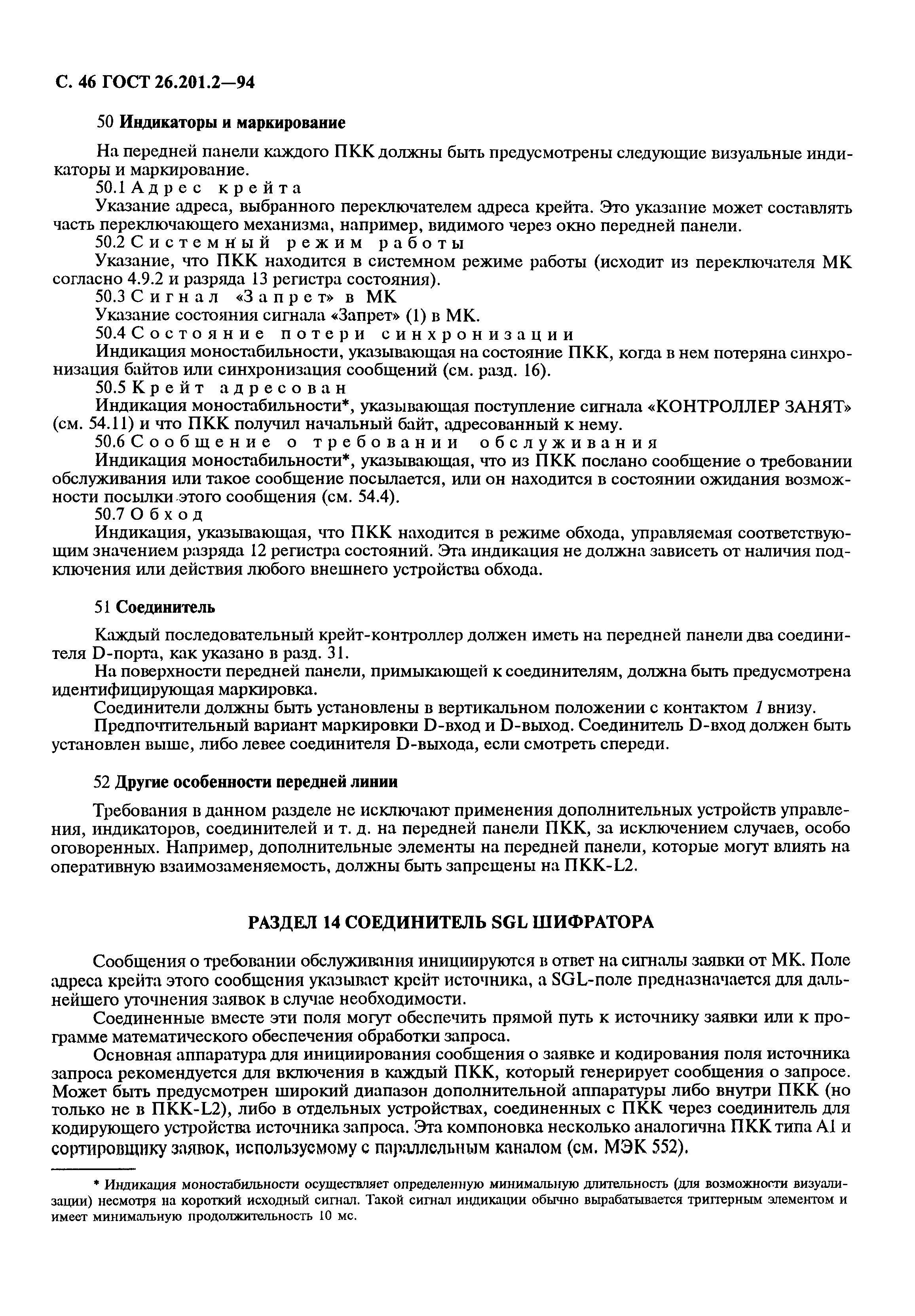

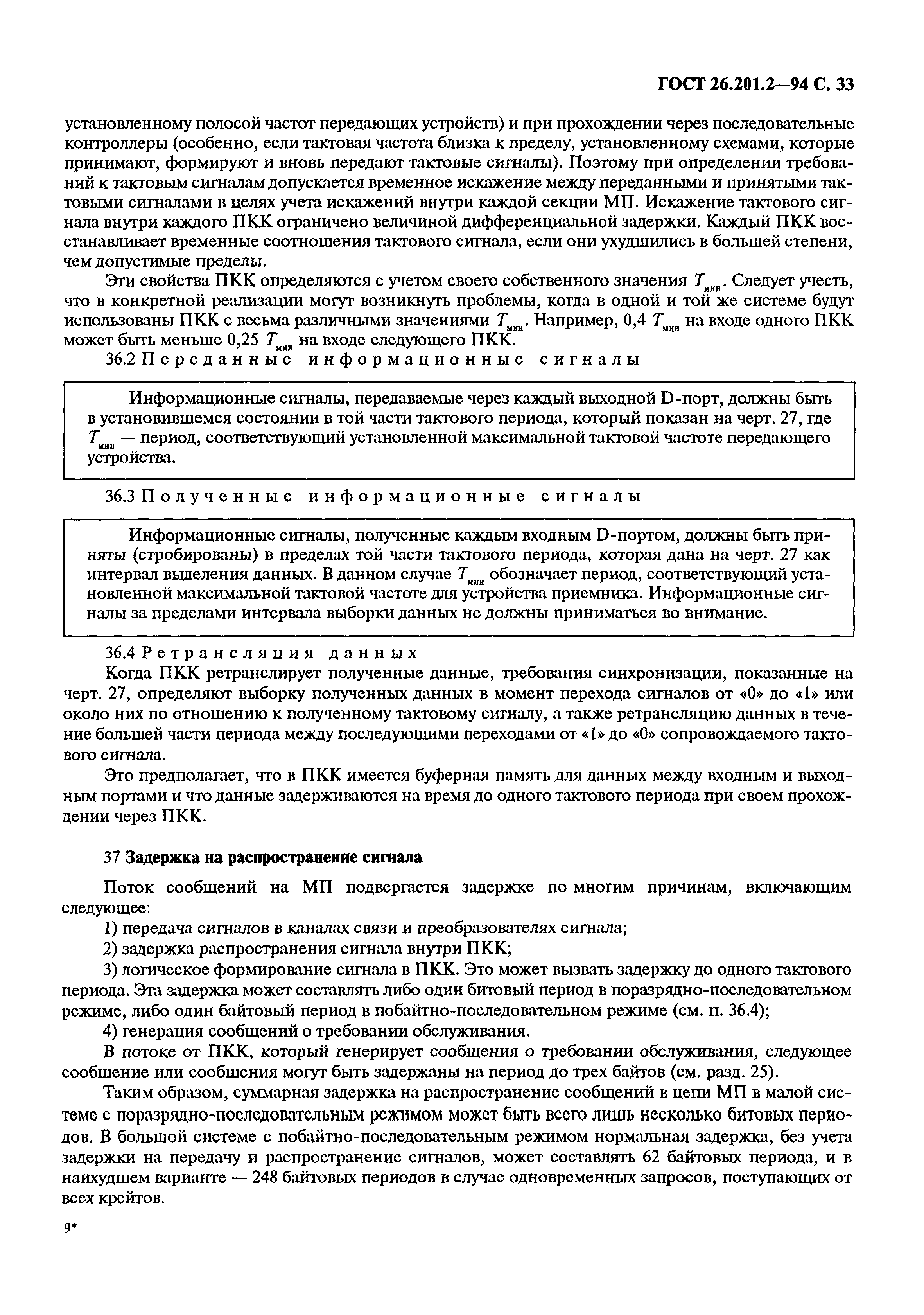

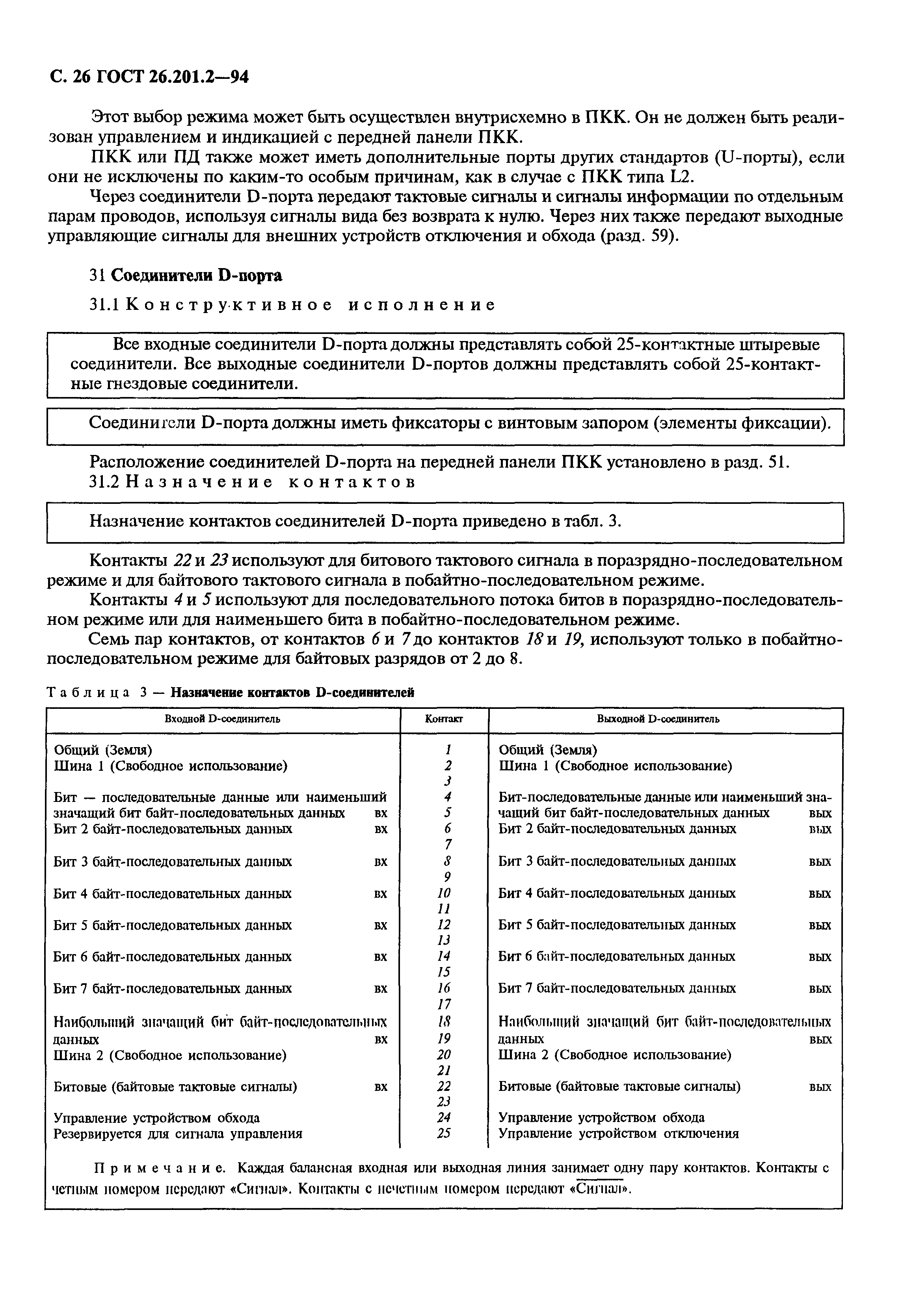

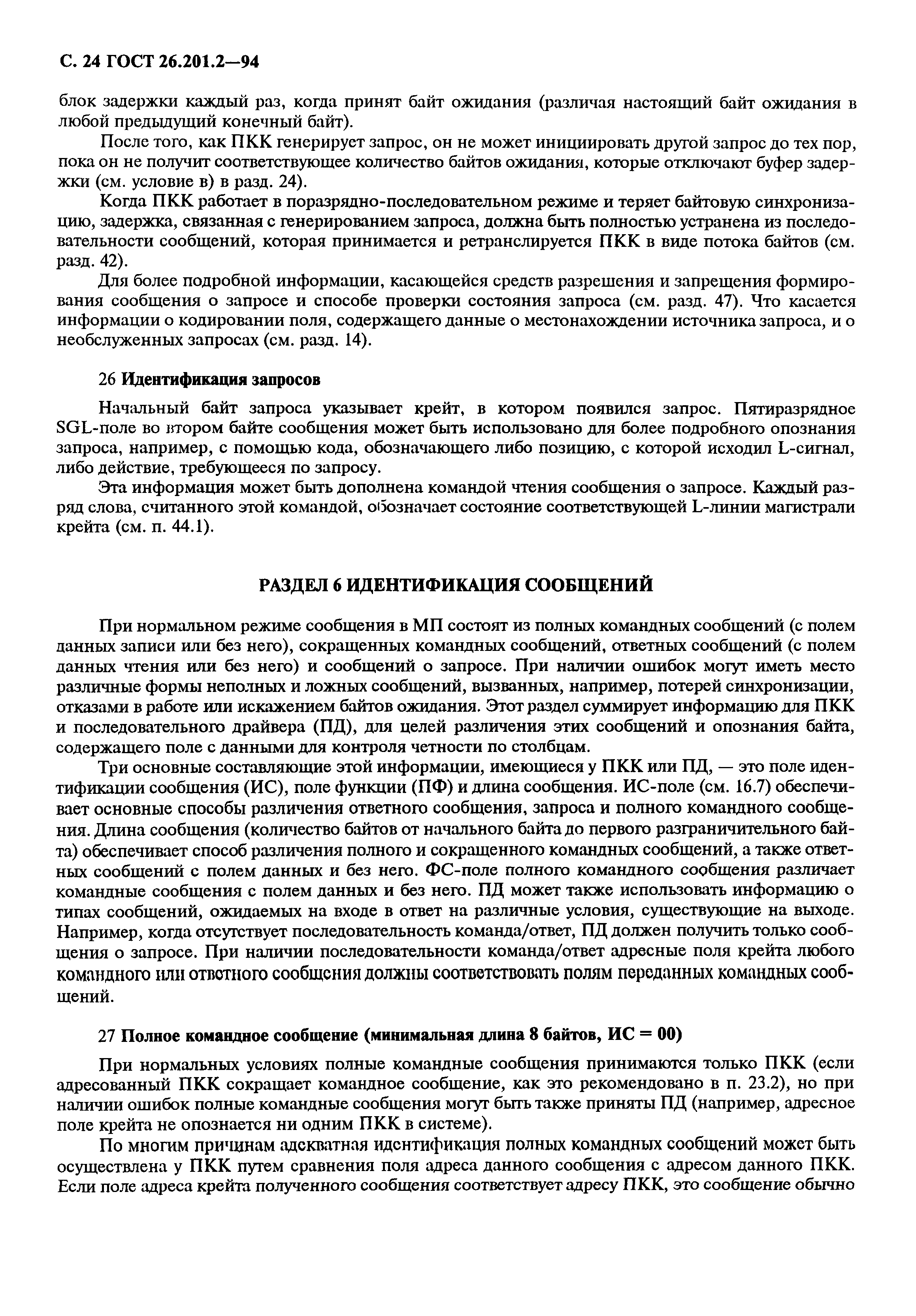

Оглавление:	Раздел 1 Общие положения    1 Область распространения    1а Нормативные ссылки    2 Назначение    3 Форма выражения требований    4 Сокращения и обозначения Раздел 2 Принципы работы последовательной магистрали    5 Конфигурация    6 Сообщения    7 Передача байтов    8 Системные тактовые сигналы    9 Порты последовательной магистрали    10 Последовательный драйвер    11 Расширение использование последовательной магистрали    12 Послеовательный крейт-контролер Раздел 3 Структура сообщения для последовательных крейт-контроллеров    13 Командные сообщения    14 Ответное сообщение    15 Сообщение о требовании обслуживания    16 Поля сообщений    17 Форматирующие байты Раздел 4 Последовательность сообщений команда/ответ    18 Общие требования    19 Операция чтения    20 Операция записи    21 Операция управления    22 Сокращенное командное сообщение    23 Пространство ответа Раздел 5 Генерирование сообщения о требовании обслуживания    24 Управление инициированием сообщения о запросе    25 Буфер задержки    26 Идентификация запросов Раздел 6 Идентификация сообщений    27 Полное командное сообщение (минимальная длина 8 байтов, ИС = 00)    28 Сокращенное командное сообщение (длина 2 байта, ИС-поля нет)    29 Ответное сообщение (длина 3 или 7 байтов, ИС = 01)    30 Сообщение о требовании обслуживания (длина 3 байта, ИС = 0 -) Раздел 7 D-порты последовательной магистрали    31 Соединители D-порта    32 Информационные и тактовые сигналы    33 Сигналы управления Раздел 8 Временные характеристики    34 Частота системных тактовых сигналов    35 Поток байтов    36 Временные соотношения между сигналами    37 Задержка на распространение сигнала Раздел 9 Поразрядно-последовательный и побайтно-последовательный режимы    38 Побайтно-последовательный режимы    39 Поразрядно-последовательный режим Раздел 10 Синхронизация    40 Синхронизация сообщения    41 Синхронизация байтов    42 Действия ПКК при потере синхронизации Раздел 11 Обращение к регистрам ПКК    43 Регистр состояния    44 Другие регистры Раздел 12 Функции ПКК, выполняемые через регистр состояния    45 Общее управление магистралью крейта    46 Состояние цикла команда-ответ    47 Обработка требований    48 Управление конфигурацией последовательной магистрали Раздел 13 Последовательный крейт-контроллер. Характеристика передней панели    49 Ручные устройства управления    50 Индикаторы и маркирование    51 Соединитель    52 Другие особенности передней линии Раздел 14 Соединитель SGL шифратора    53 Механические требования    54 Сигналы у соединителя-кодировщика    55 Стандарты сигнала на соединителе-кодировщике SGL    56 Тайм-аут при отсутствии обслуживания запросов    57 Варианты кодировщика    58 Обеспечение дополнительных контроллеров Раздел 15 Исправление ошибок    59 Отказы в линиях передачи    60 Потери синхронизации    61 Ошибки в передаче сигналов    62 Сообщение при обнаружении ошибки    63 Указание об ошибке в ответах    64 Исправление ошибки с помощью команды повторного чтения Раздел 16 Краткое изложение: последовательность действий в ПКК    65 Поиск заглавного байта    66 Прием команды    67 Состояние исполнения команды    68 Посылка ответного сообщения    69 Поиск конечного байта    70 Прохождение сообщения    71 Посылка сообщения о требовании обслуживания    72 Потеря синхронизации байтов    73 Потеря синхронизации сообщения Приложение А Техническая характеристика последовательного крейт-контроллера КАМАК типа L2 (ПКК-L2) Приложение Б Дополнительная информация
Разработан:	МТК 233 Измерительная аппаратура для основных электрических величин
Утверждён:	21.10.1994 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 21) 14.09.1995 Комитет Российской Федерации по стандартизации, метрологии и сертификации (473)
Издан:	ИПК Издательство стандартов (1995 г. )
Расположен в:	Техническая документация Электроэнергия ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Интерфейсы и межсоединительные устройства ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомная энергетика в целом Экология ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Интерфейсы и межсоединительные устройства ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Атомная энергетика Атомная энергетика в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Информационные технологии. Машины конторские Энергетика и теплотехника
Заменяет собой:	ГОСТ 26.201.2-84 «Система КАМАК. Требования к интерфейсу последовательной магистрали» (ИУС 12-1995)
Нормативные ссылки:	ГОСТ 26.201.1-94 «Система КАМАК. Организация многокрейтовых систем. Требования к магистрали ветви и крейт-контроллеру КАМАК типа А1» ГОСТ 27080-93 «КАМАК. Модульная система технических средств для обработки данных»
