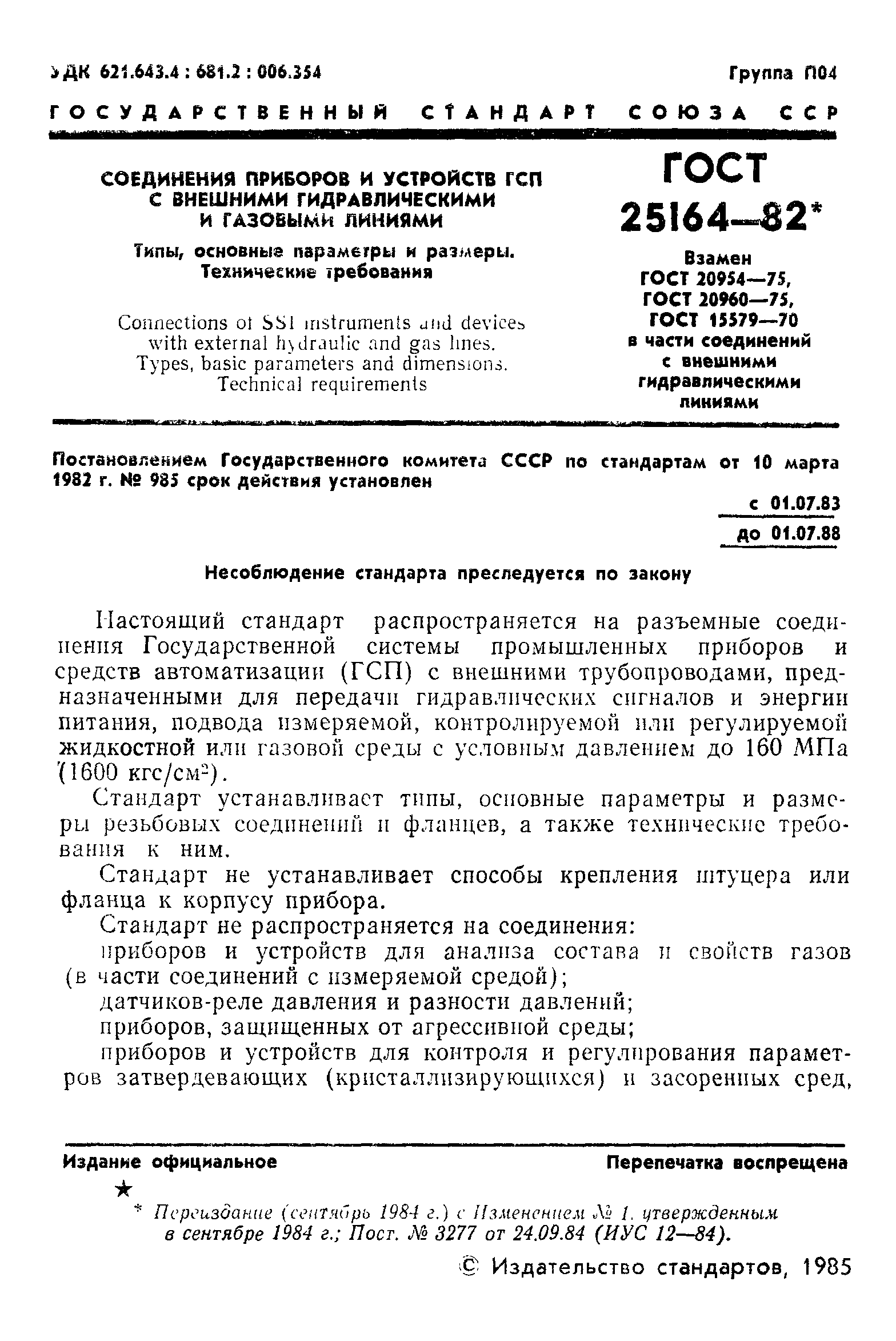

Скачать ГОСТ 25164-82 Соединения приборов и устройств ГСП с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требованияДата актуализации: 10.08.2017  ГОСТ 25164-82
Соединения приборов и устройств ГСП с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования| Обозначение: | ГОСТ 25164-82 | | Обозначение англ: | GOST 25164-82 | | Статус: | заменен | | Название рус.: | Соединения приборов и устройств ГСП с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования | | Название англ.: | Connections of SSI instruments and devices with external hydraulic and gas lines. Types, basic parameters and dimensions. Technical requirements | | Дата добавления в базу: | 01.11.2014 | | Дата актуализации: | 05.05.2017 | | Дата введения: | 01.01.1996 | | Область применения: | Стандарт распространяется на разъемные соединения Государственной системы промышленных приборов и средств автоматизации (ГСП) с внешними трубопроводами, предназначенными для передачи гидравлических сигналов и энергии питания, подвода измеряемой, контролируемой или регулируемой жидкостной или газовой среды с условным давлением до 160 Мпа (1600 кгс/см2). Стандарт устанавливает типы, основные параметры и размеры резьбовых соединений и фланцев, а также технические требования к ним. | | Оглавление: | 1 Типы, основные параметры и размеры

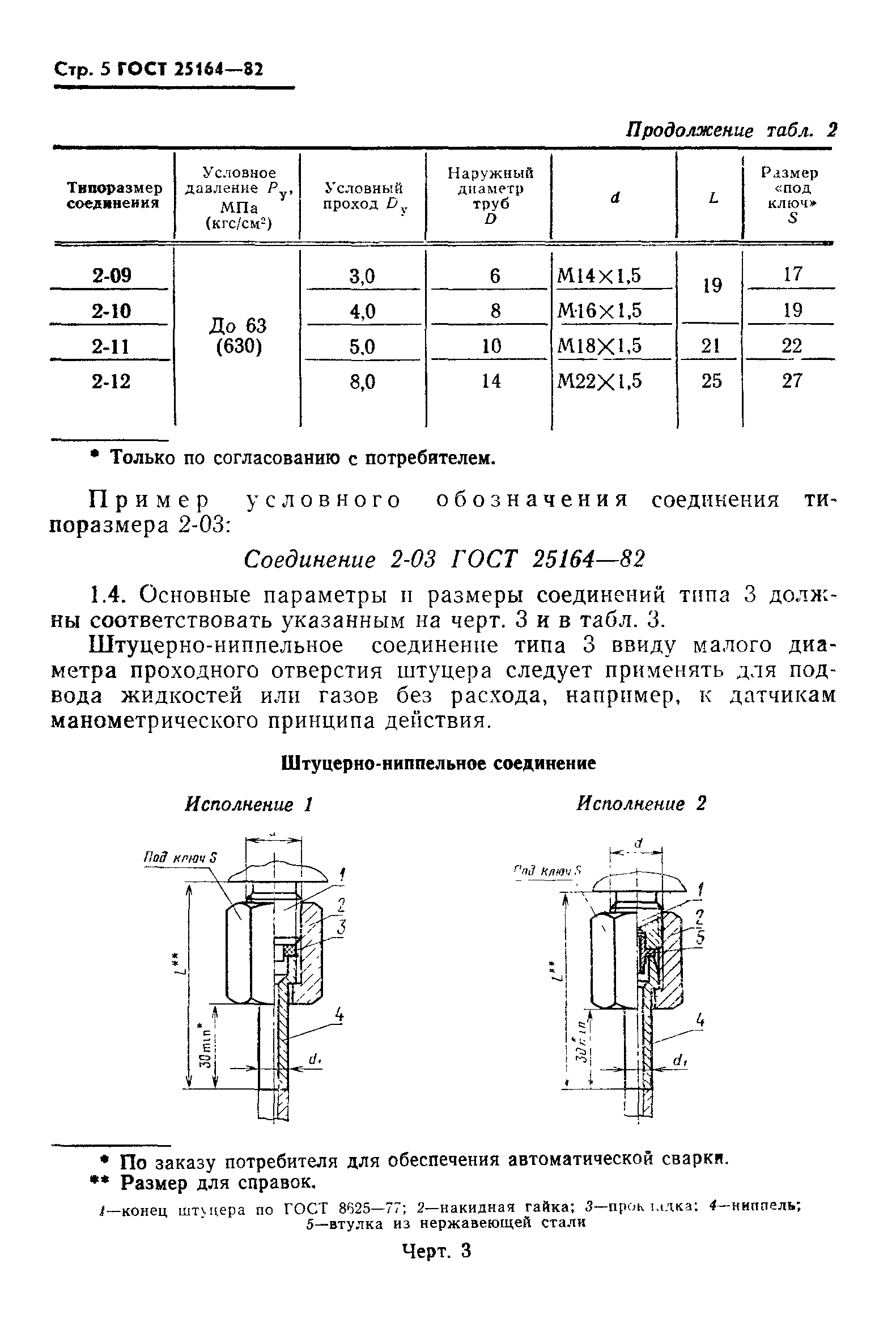

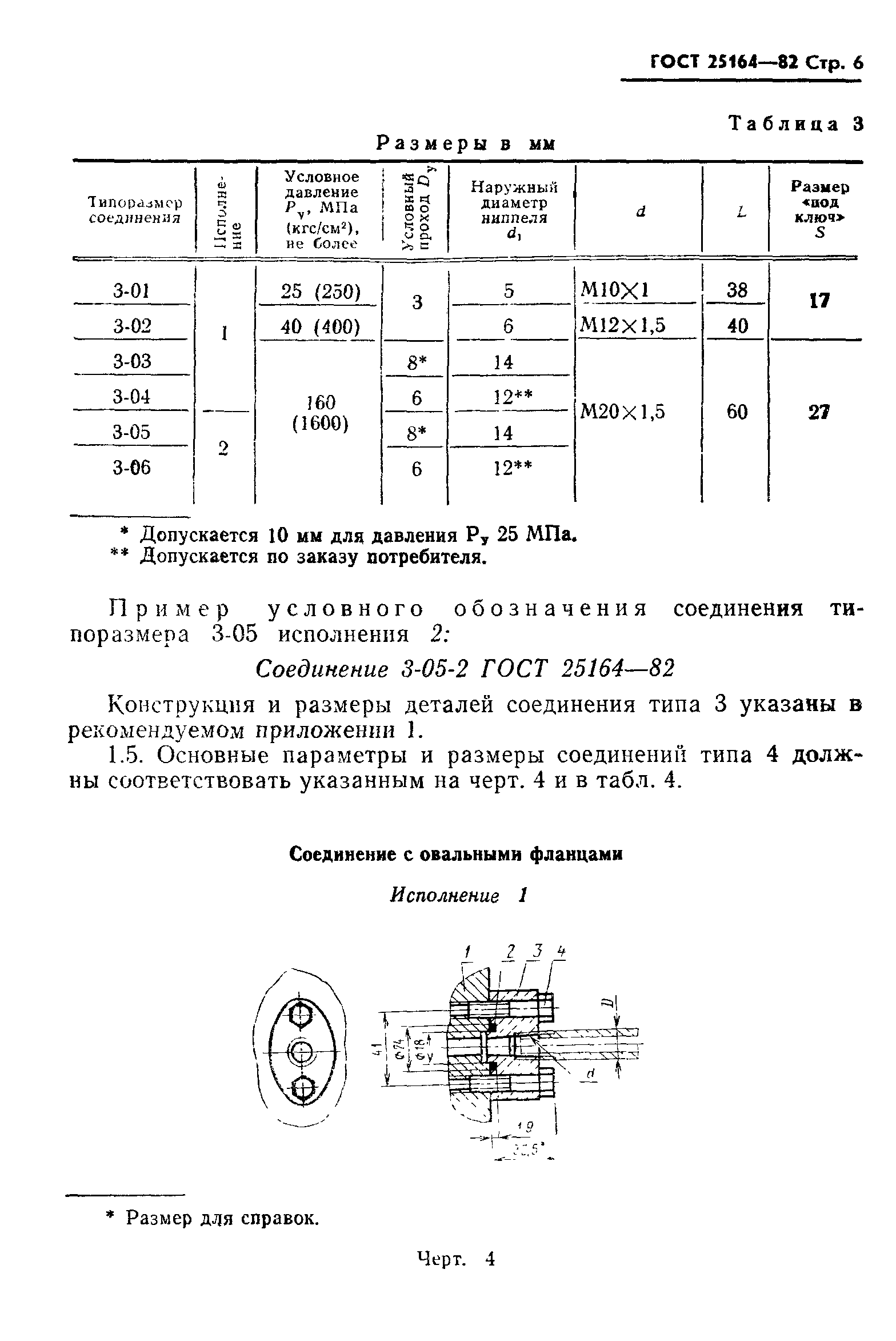

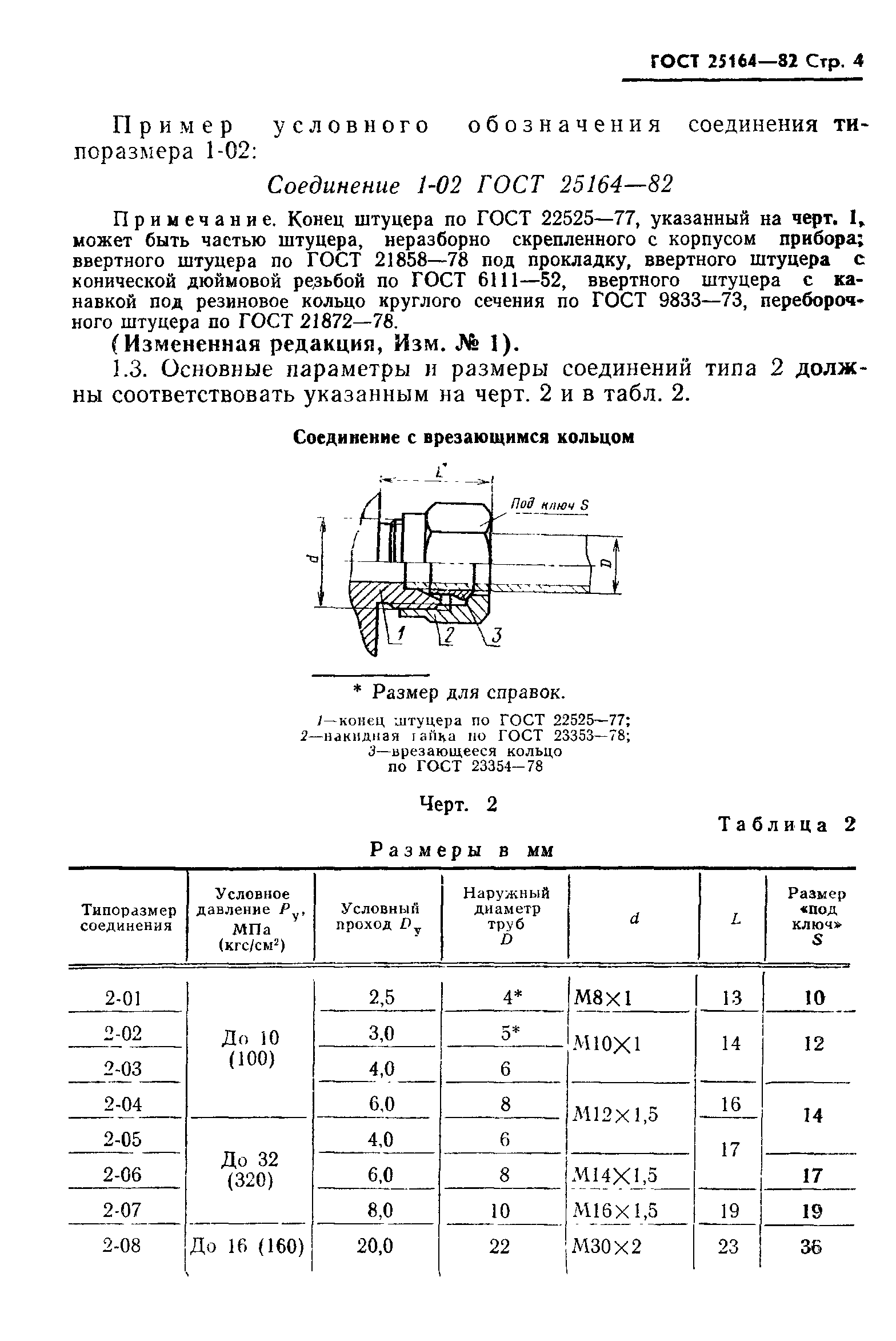

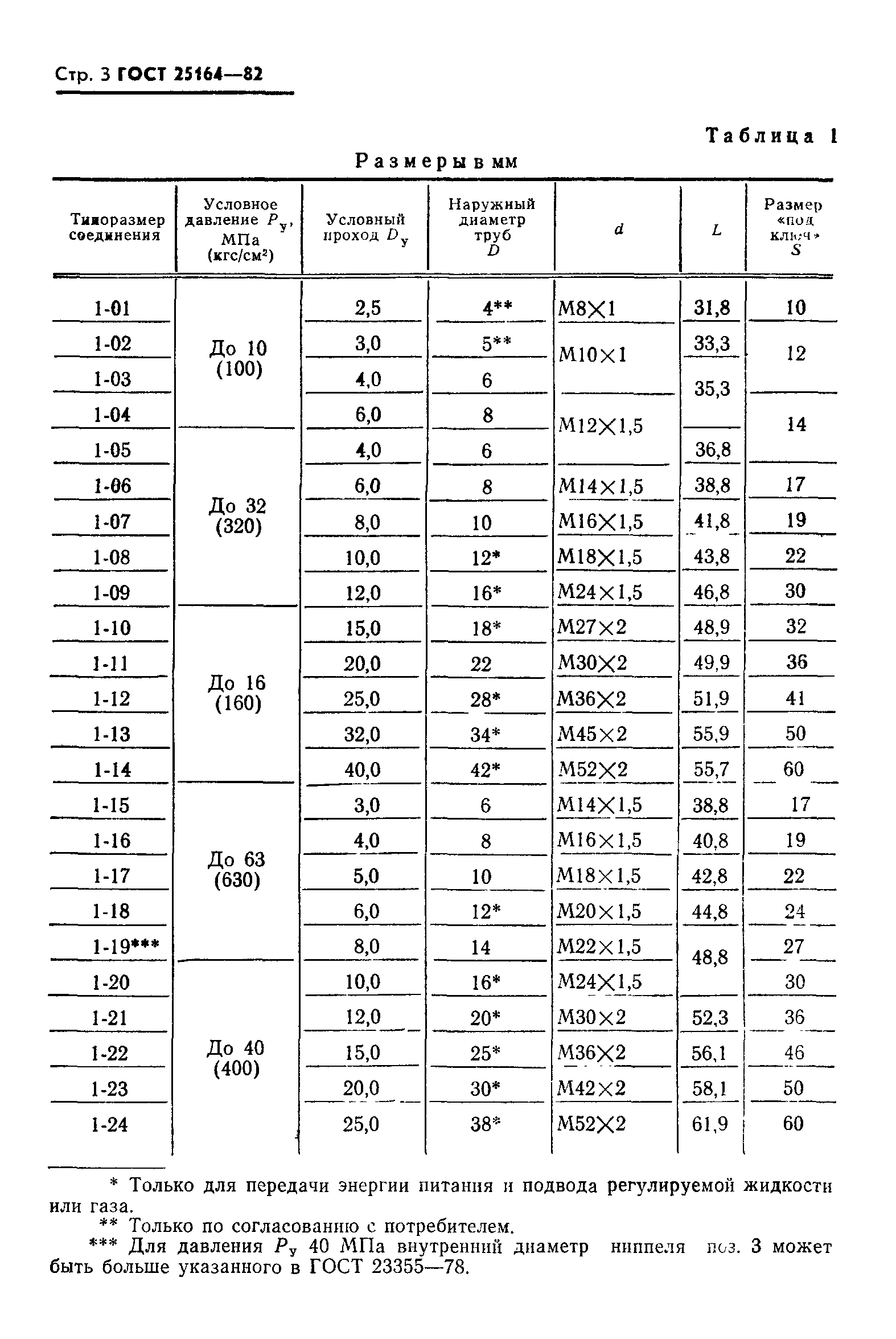

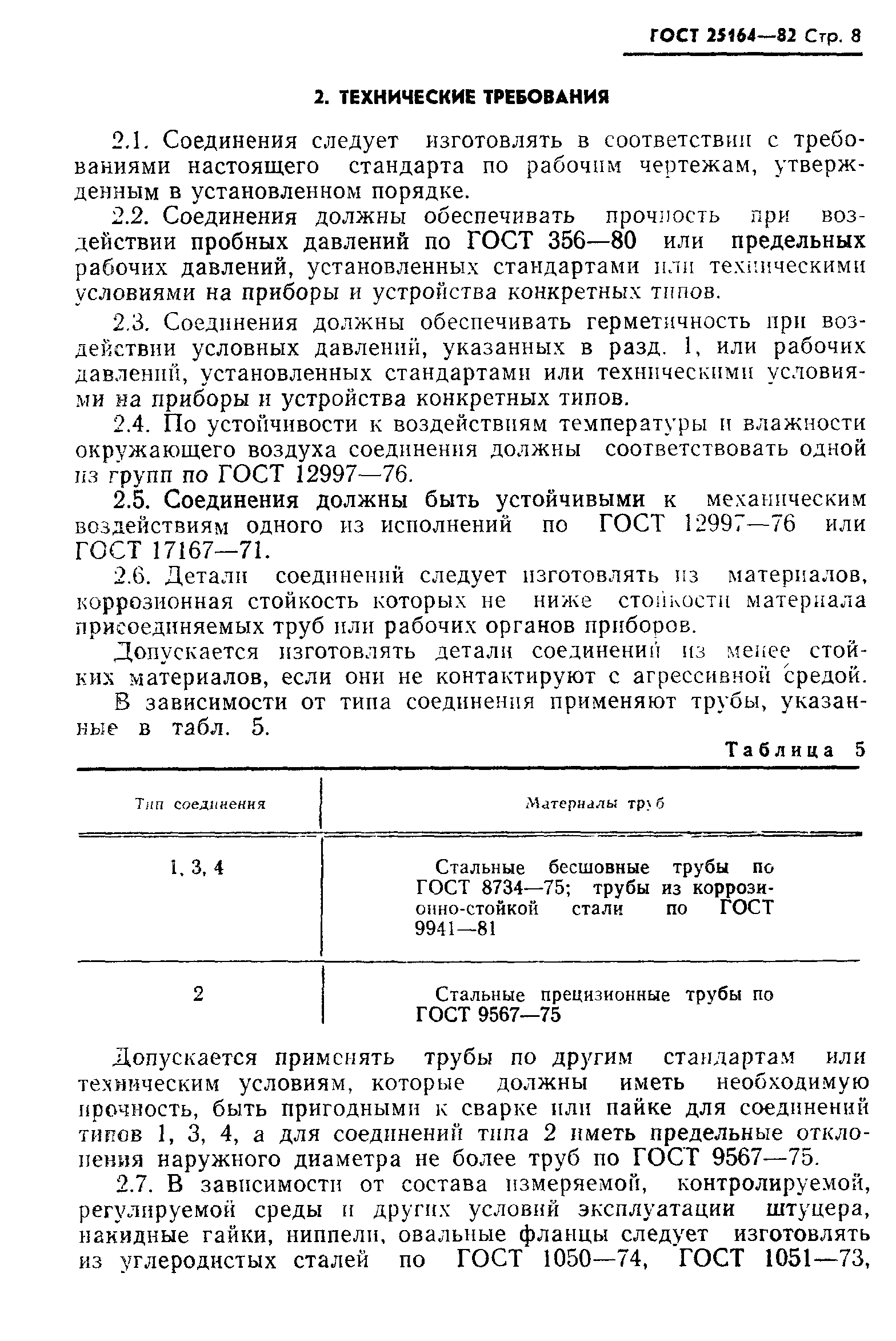

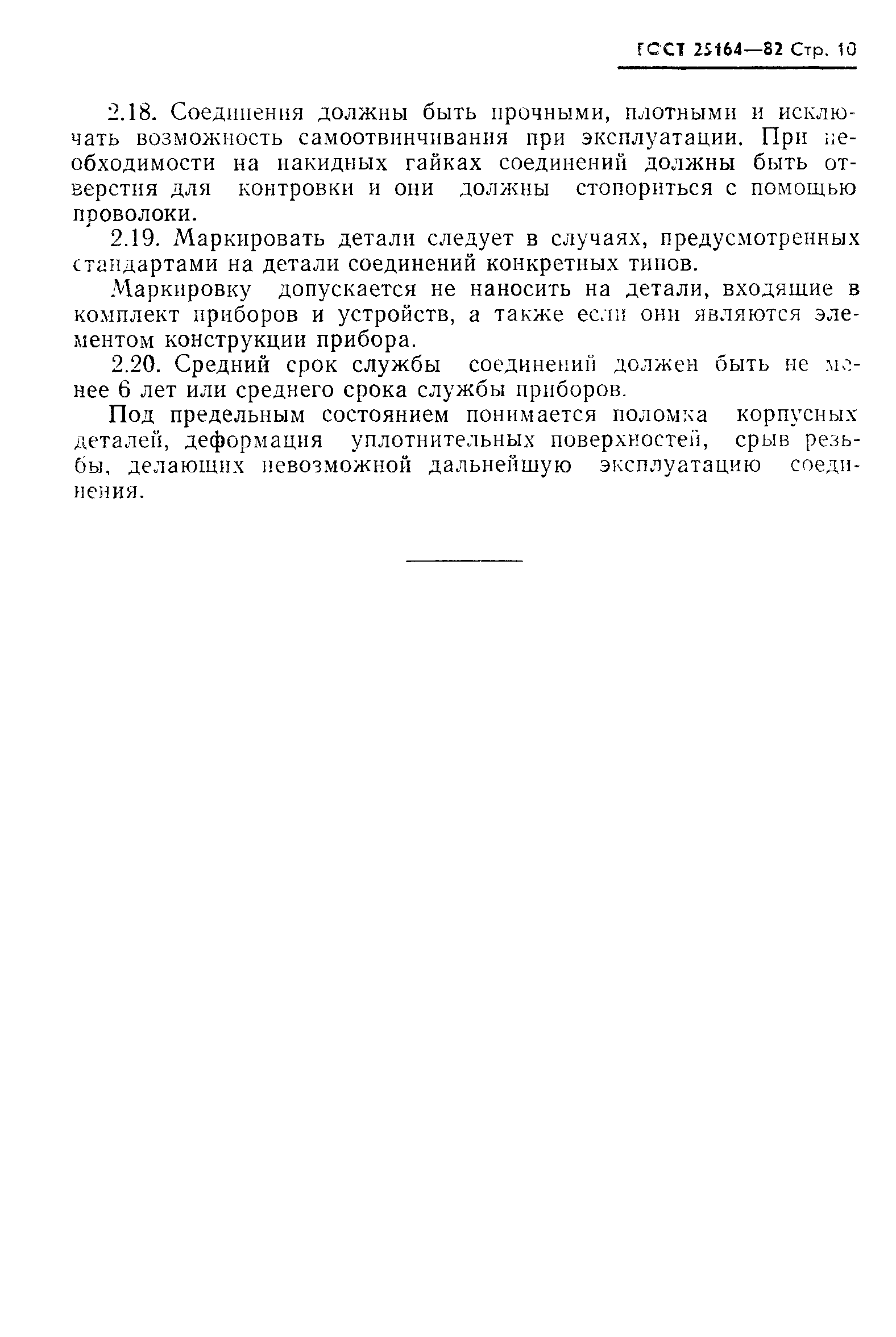

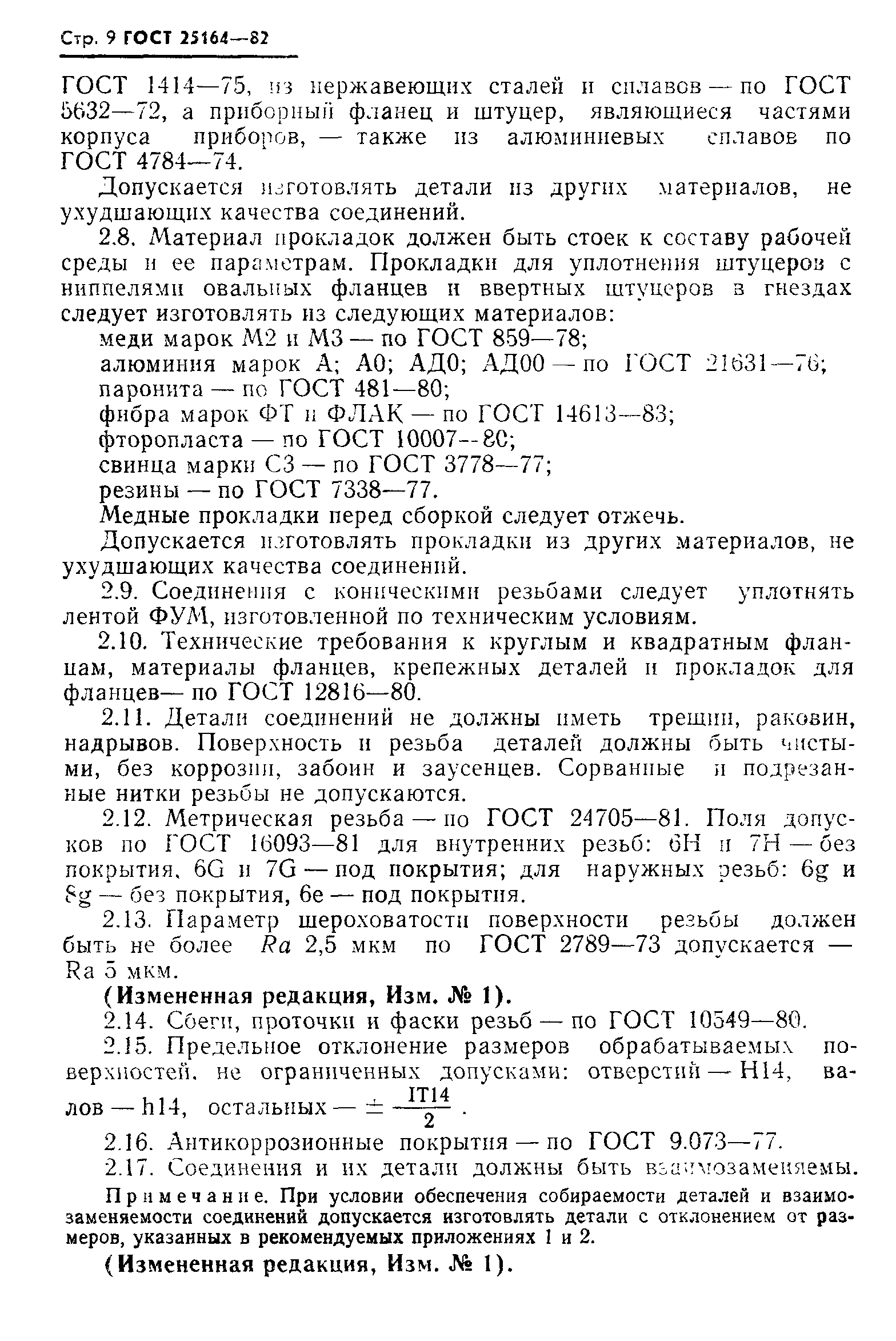

2 Технические требования

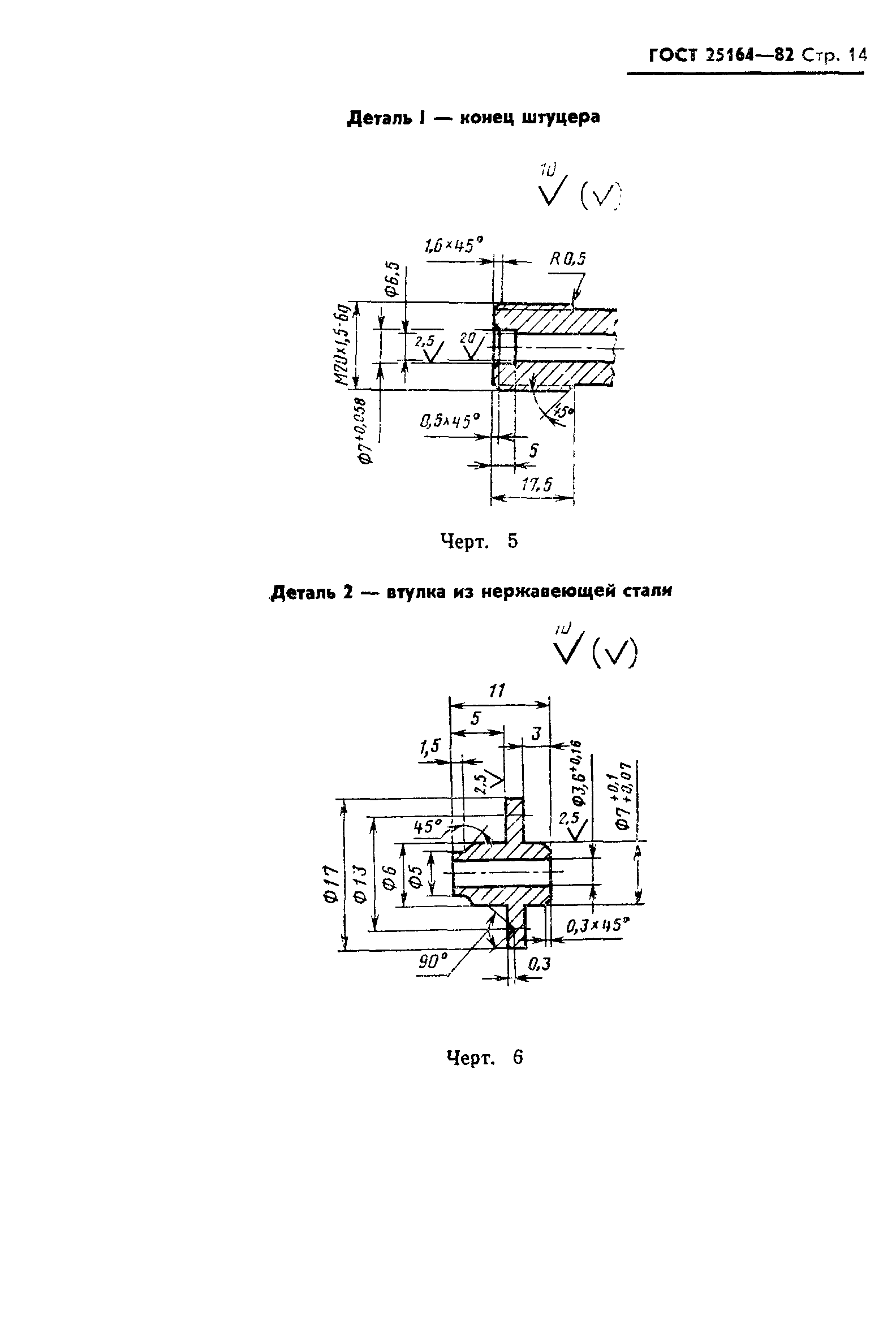

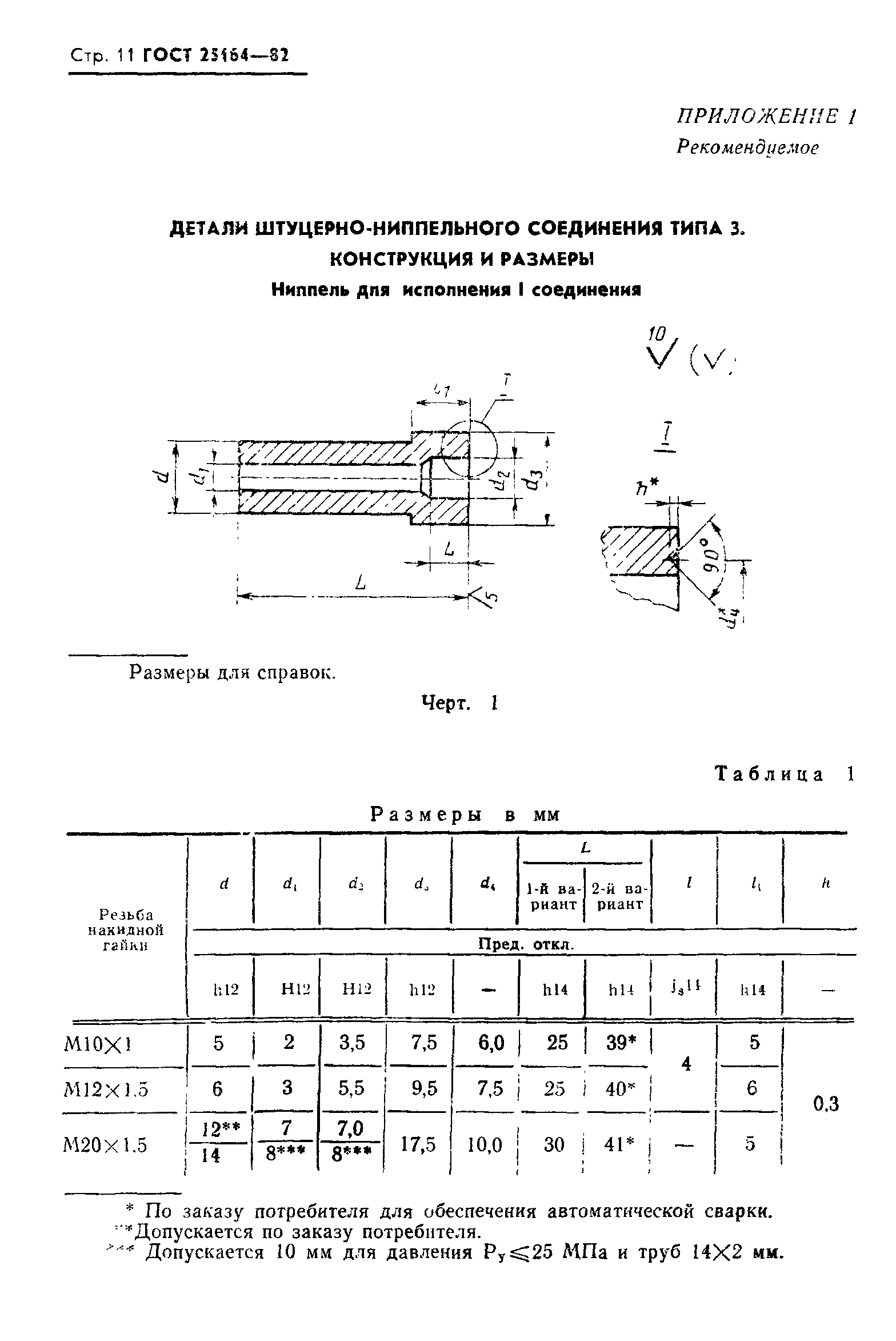

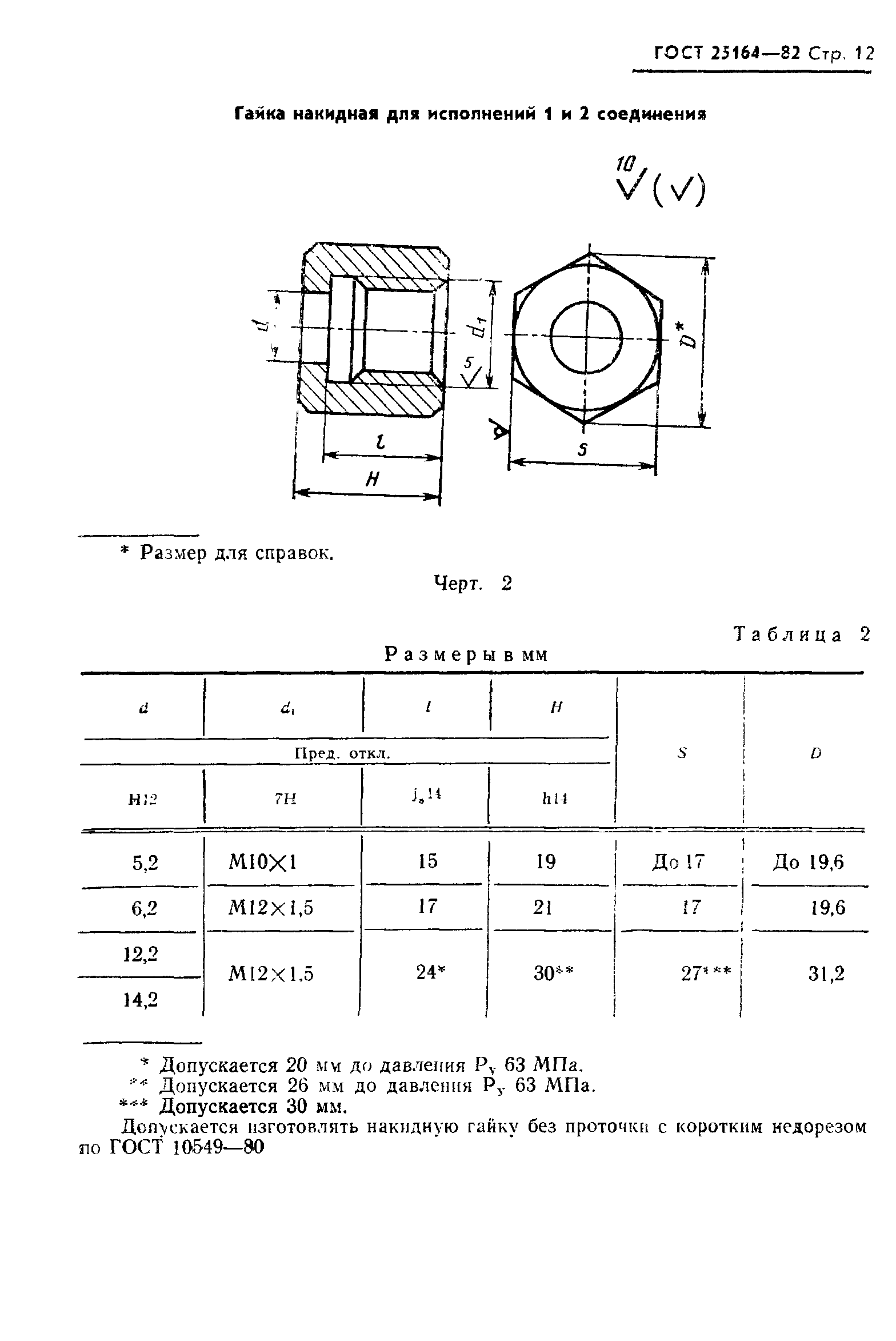

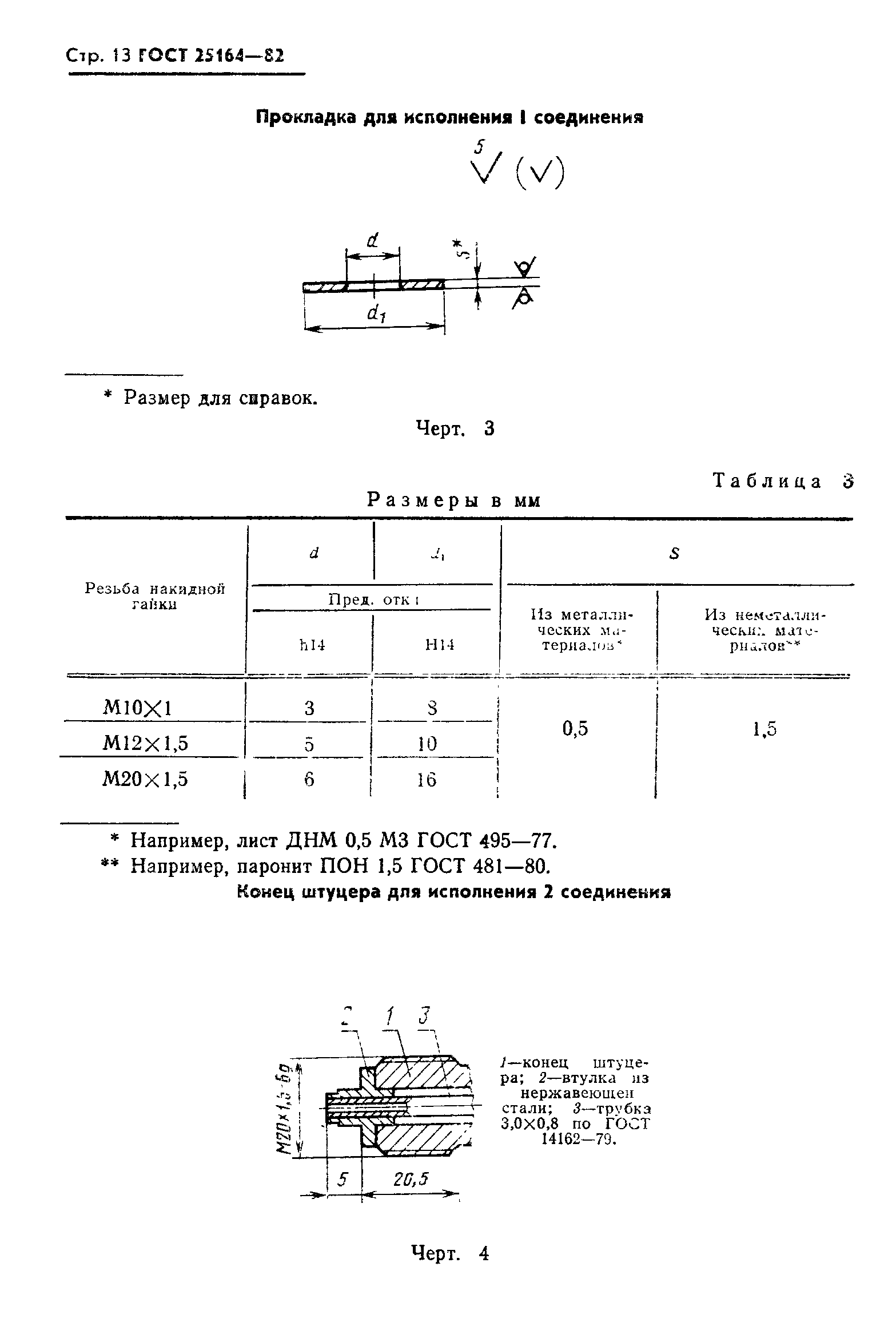

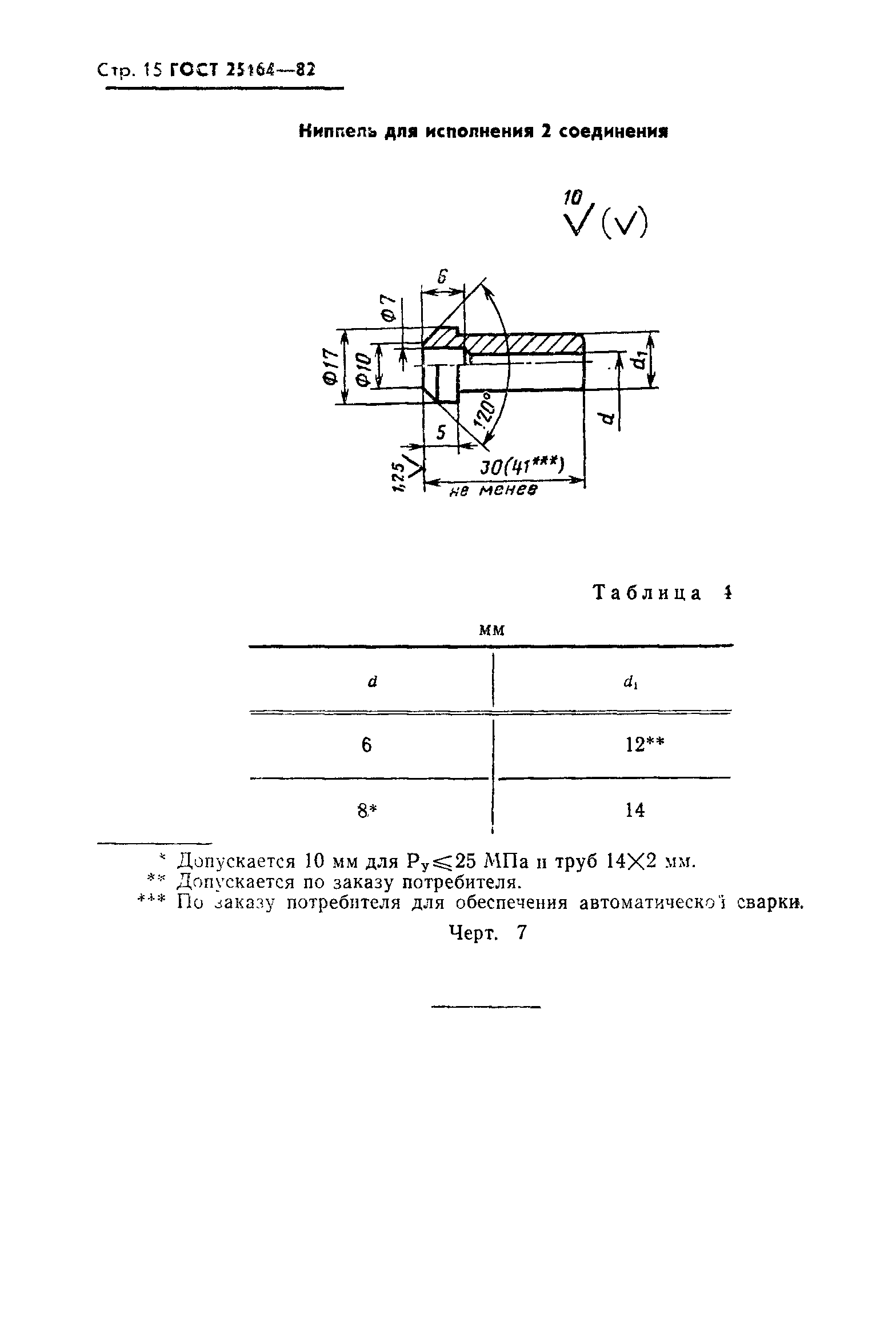

Приложение 1 (рекомендуемое) Детали штуцерно-ниппельное соединение типа 3. Конструкция и размеры

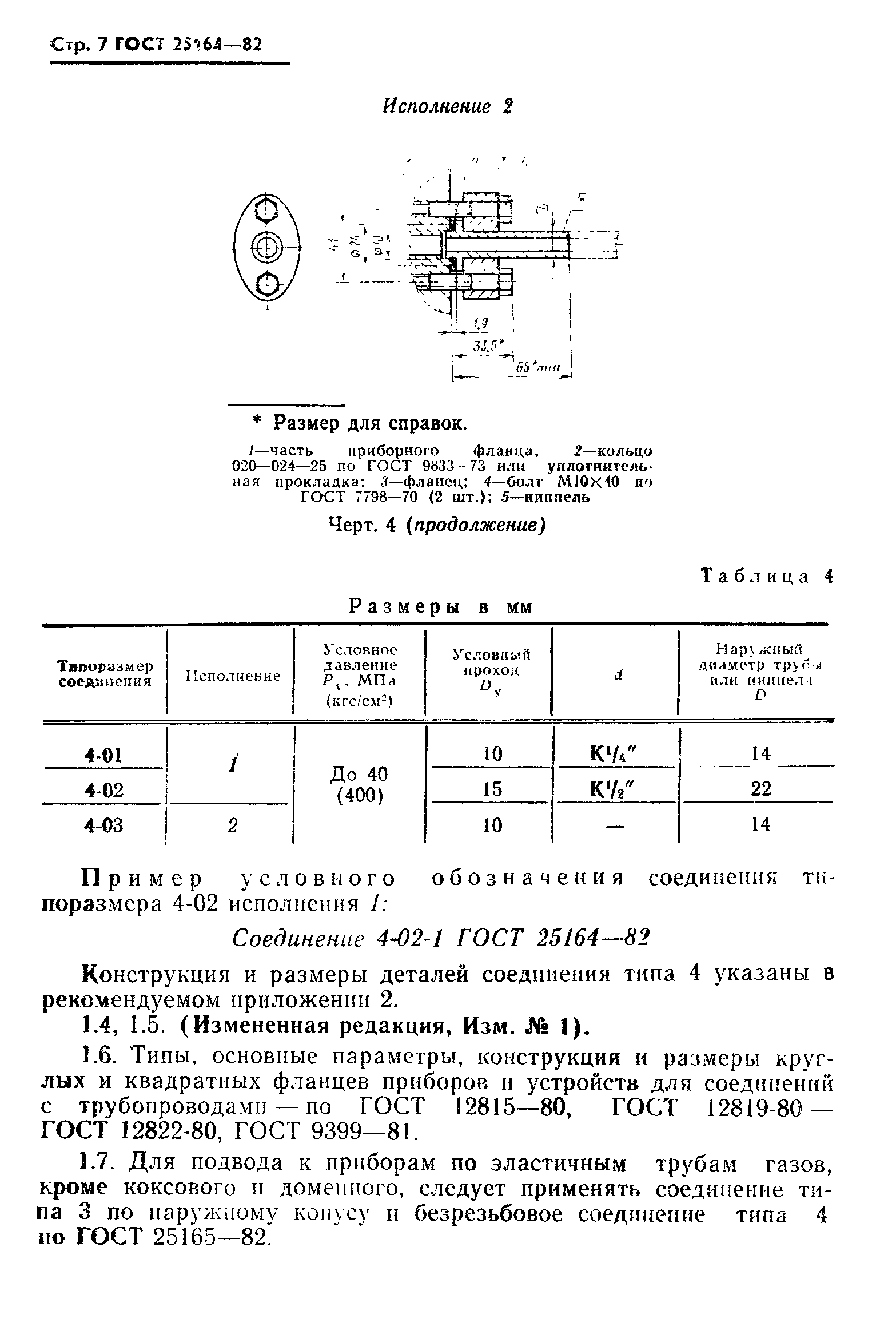

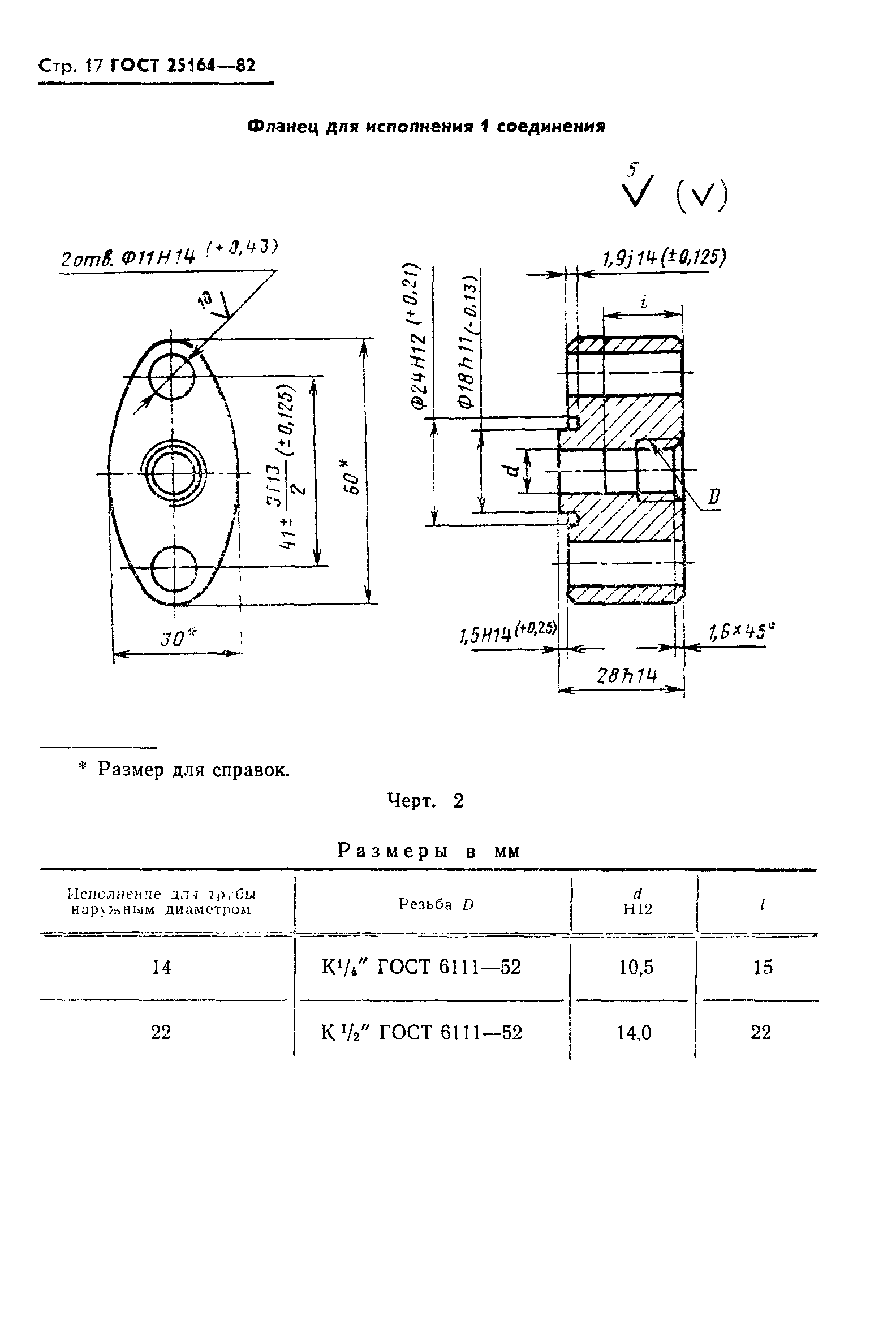

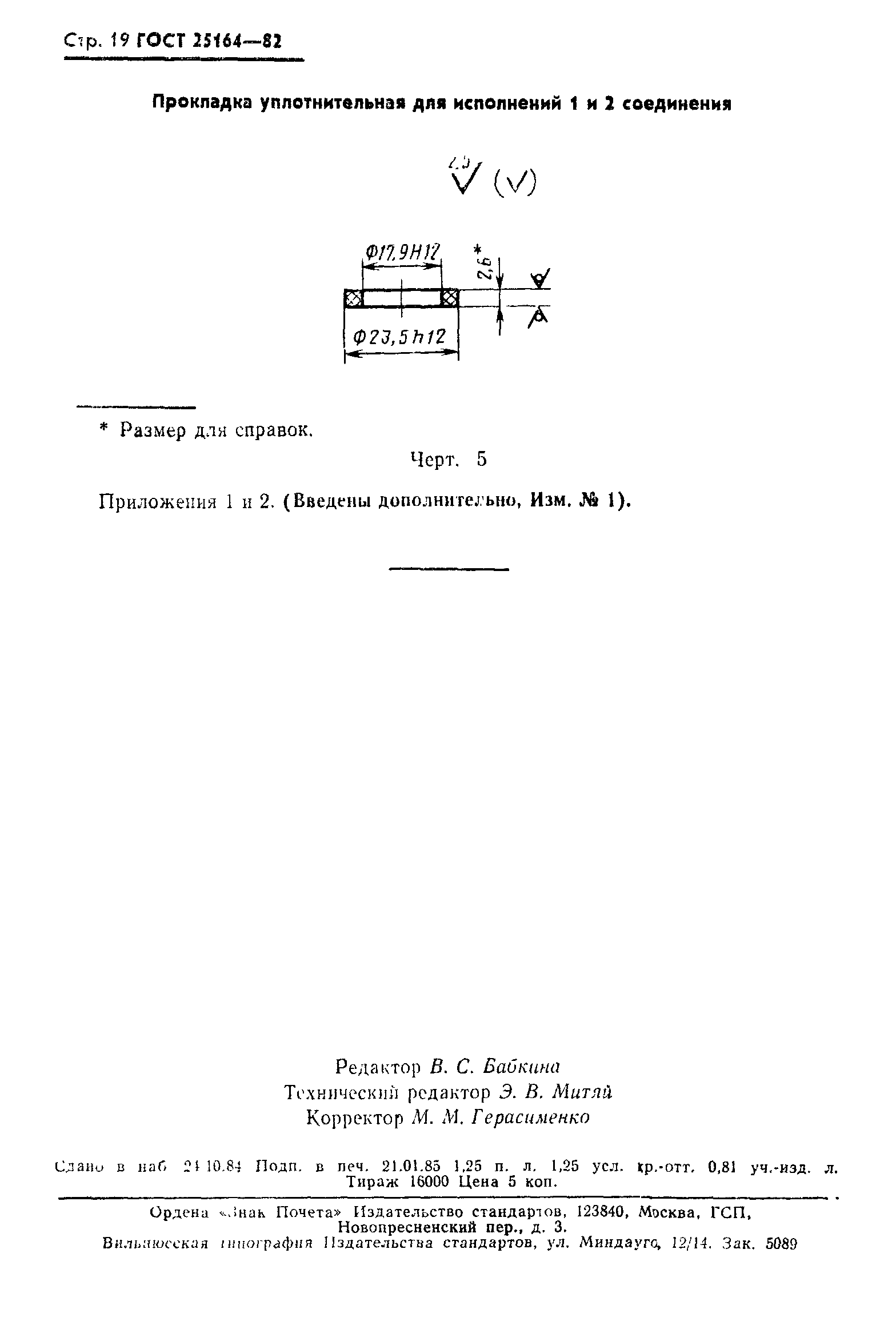

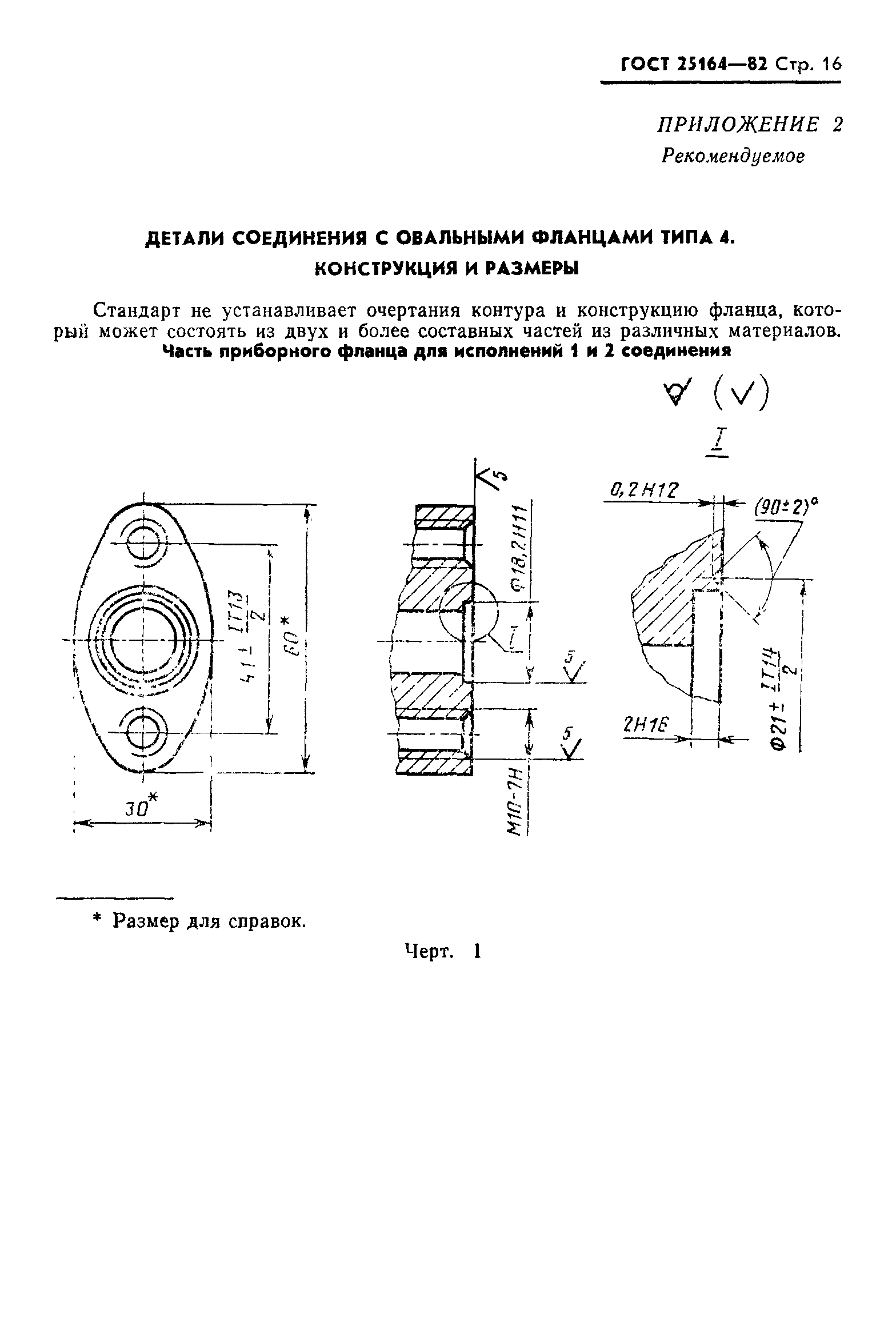

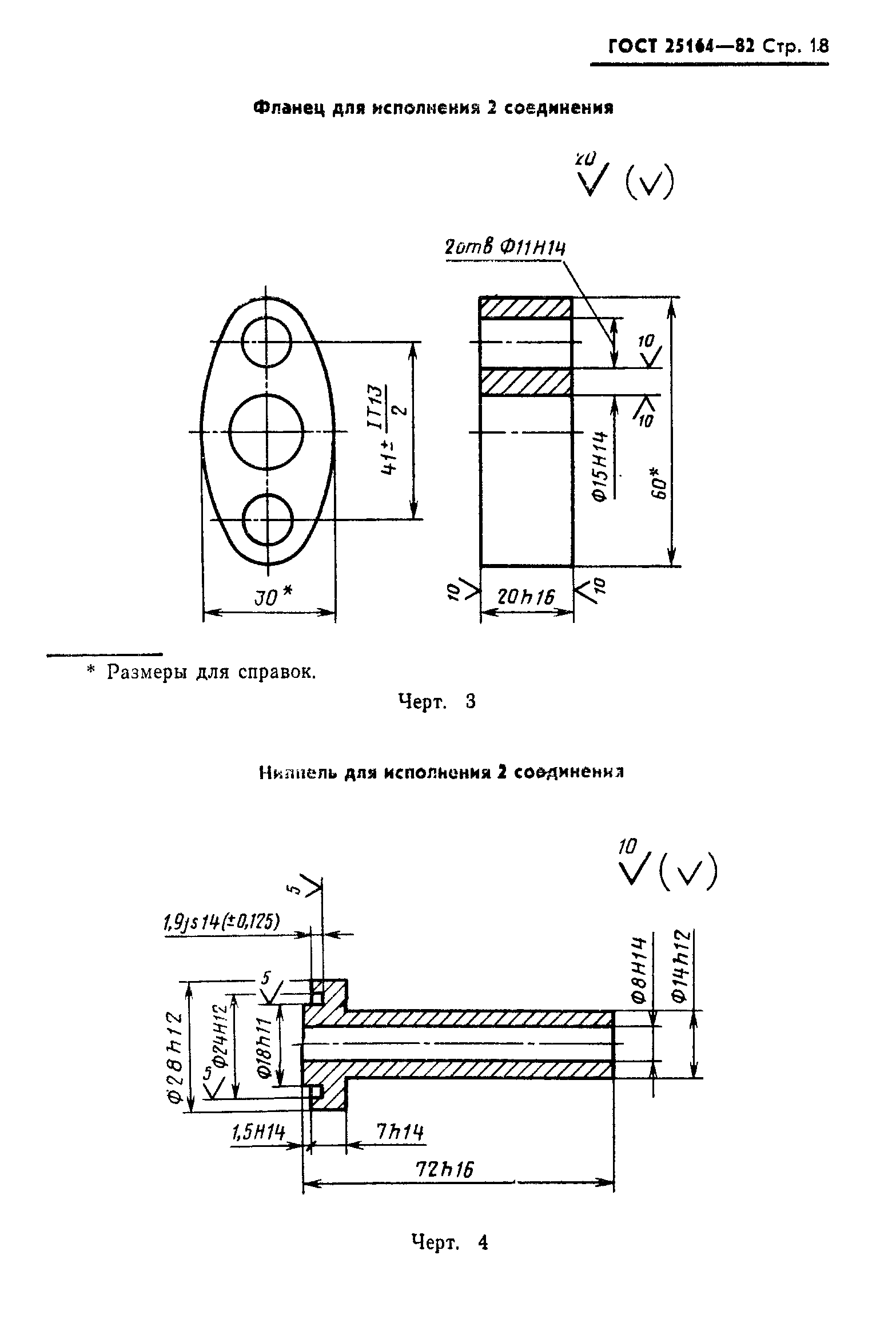

Приложение 2 (рекомендуемое) Детали соединения с овальными фланцами типа 4. Конструкция и размеры | | Утверждён: | 10.03.1982 Государственный комитет СССР по стандартам (USSR National Committee on Standards 985)
| | Издан: | Издательство стандартов (1985 г. )
| | Расположен в: |
| | Список изменений: | | | Заменяет собой: |  ГОСТ 15579-70 «Приборы и устройства пневматические, электрические и гидравлические ГСП. Присоединительные размеры» (в части соединений с внешними гидравлическими линиями)- ГОСТ 20954-75 «Соединения приборов с внешними пневматическими, гидравлическими и электрическими линиями ГСП. Типы, основные параметры и размеры» (в части соединений с внешними гидравлическими линиями)
- ГОСТ 20960-75 «Соединения приборов с внешними пневматическими, гидравлическими и электрическими линиями ГСП. Общие технические требования» (в части соединений с внешними гидравлическими линиями)
| | Чем заменён: | | | Нормативные ссылки: |   ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки»- ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры»
- ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия»
- ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения»
- ГОСТ 21631-76 «Листы из алюминия и алюминиевых сплавов. Технические условия»
- ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды»
- ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»
- ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей»
- ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования»
- ГОСТ 12819-80 «Фланцы литые стальные на Ру от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры»
- ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры»
- ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры»
- ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры»
- ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент»
- ГОСТ 481-80 «Паронит и прокладки из него. Технические условия»
- ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»
- ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»
- ГОСТ 6111-52 «Резьба коническая дюймовая с углом профиля 60°»
- ГОСТ 9567-75 «Трубы стальные прецизионные. Сортамент»
- ГОСТ 1051-73 «Прокат калиброванный. Общие технические условия»
- ГОСТ 10007-80 «Фторопласт-4. Технические условия»
- ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски»
- ГОСТ 12997-84 «Изделия ГСП. Общие технические условия»
- ГОСТ 1414-75 «Прокат из конструкционной стали высокой обрабатываемости резанием. Технические условия»
- ГОСТ 14613-83 «Фибра. Технические условия»
- ГОСТ 21858-78 «Соединения трубопроводов резьбовые. Штуцера ввертные. Конструкция»
- ГОСТ 21872-78 «Соединения трубопроводов резьбовые. Штуцера переборочные. Конструкция»
- ГОСТ 22525-77 «Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция»
- ГОСТ 23353-78 «Соединения трубопроводов резьбовые. Гайки накидные. Конструкция»
- ГОСТ 23355-78 «Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция»
- ГОСТ 25165-82 «Соединения приборов и устройств ГСП с внешними пневматическими линиями. Типы, основные параметры и размеры. Технические требования»
- ГОСТ 3778-77 «Свинец. Технические условия»
- ГОСТ 4784-74 «Алюминий и сплавы алюминиевые деформируемые. Марки»
- ГОСТ 859-78 «Медь. Марки»
- ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия»
- ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры»
- ГОСТ 23997-80 «Штуцера под манометры. Технические требования»
- ГОСТ 495-77 «Листы и полосы медные. Технические условия»
|

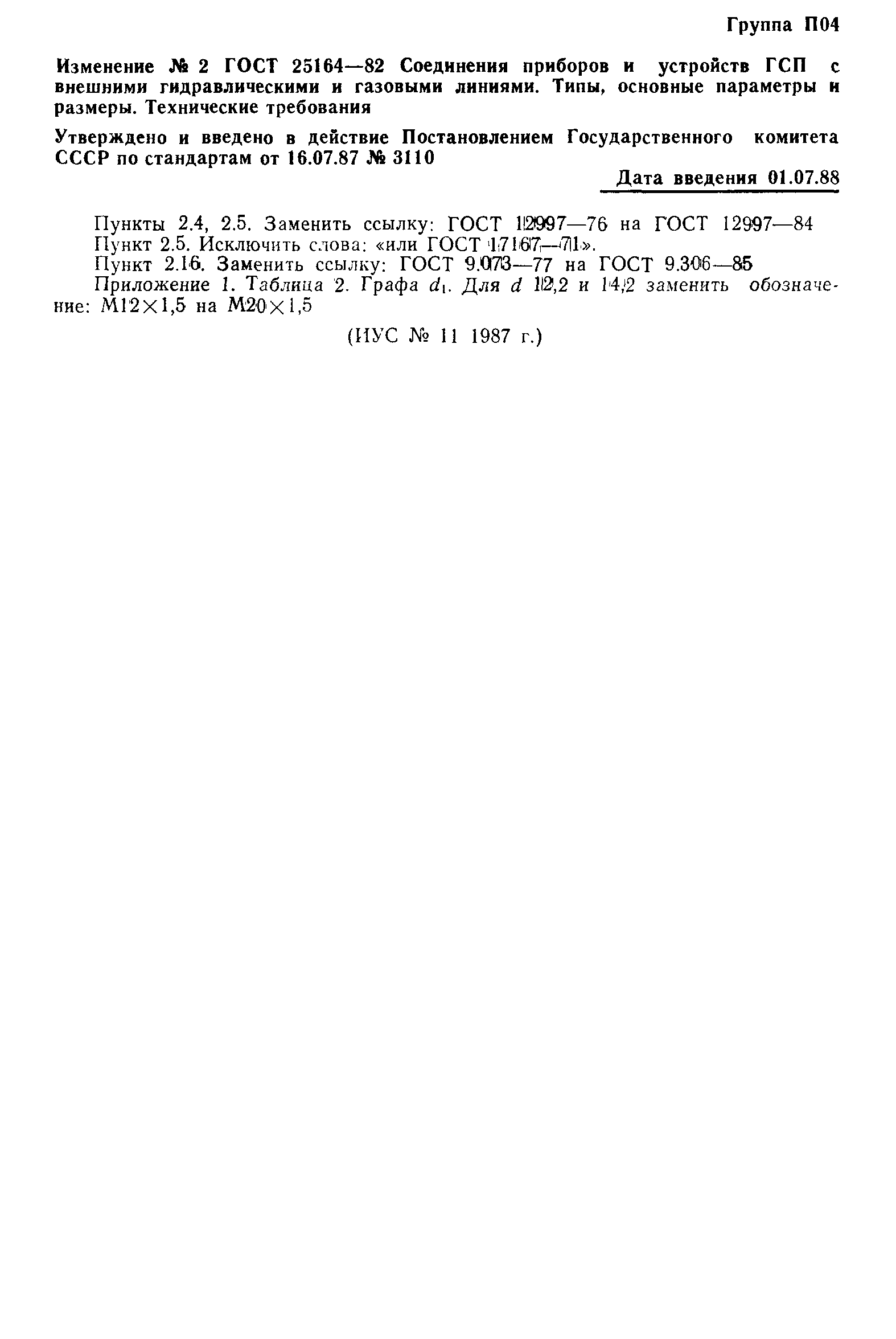

Текстовое изменение № 2 от 01.07.1988
|
