Скачать ГОСТ 25164-96 Соединения приборов с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования

Дата актуализации: 10.08.2017

ГОСТ 25164-96

Соединения приборов с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования

Обозначение:	ГОСТ 25164-96
Обозначение англ:	GOST 25164-96
Статус:	действует
Название рус.:	Соединения приборов с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования
Название англ.:	Connections of instruments and devices with external hydraulic and gas lines. Types, basic parameters and dimensions. Technical requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1999
Область применения:	Стандарт распространяется на разъемные соединения промышленных приборов и средств автоматизации с внешними трубопроводами, предназначенными для передачи сигнала давления между первичным и вторичным элементами и энергии питания, подвода измеряемой, контролируемой или регулируемой жидкостной или газовой среды с условным давлением до 160 МПа (1600 кгс/см2). Стандарт не распространяется на соединения: - узлов приборов, чувствительных элементов и датчиков, встраиваемых непосредственно в технологический трубопровод, с технологическими трубопроводами; - приборов и устройств с элементами трубопроводов, транспортирующих затвердевающие (кристаллизирующиеся) среды, уменьшающие сечения трубопровода, а также среды с вязкостью более 1 Па · с; - элементов и блоков, монтируемых внутри корпуса прибора и не имеющих непосредственной стыковки с внешними (по отношению к корпусу прибора) трубопроводами.

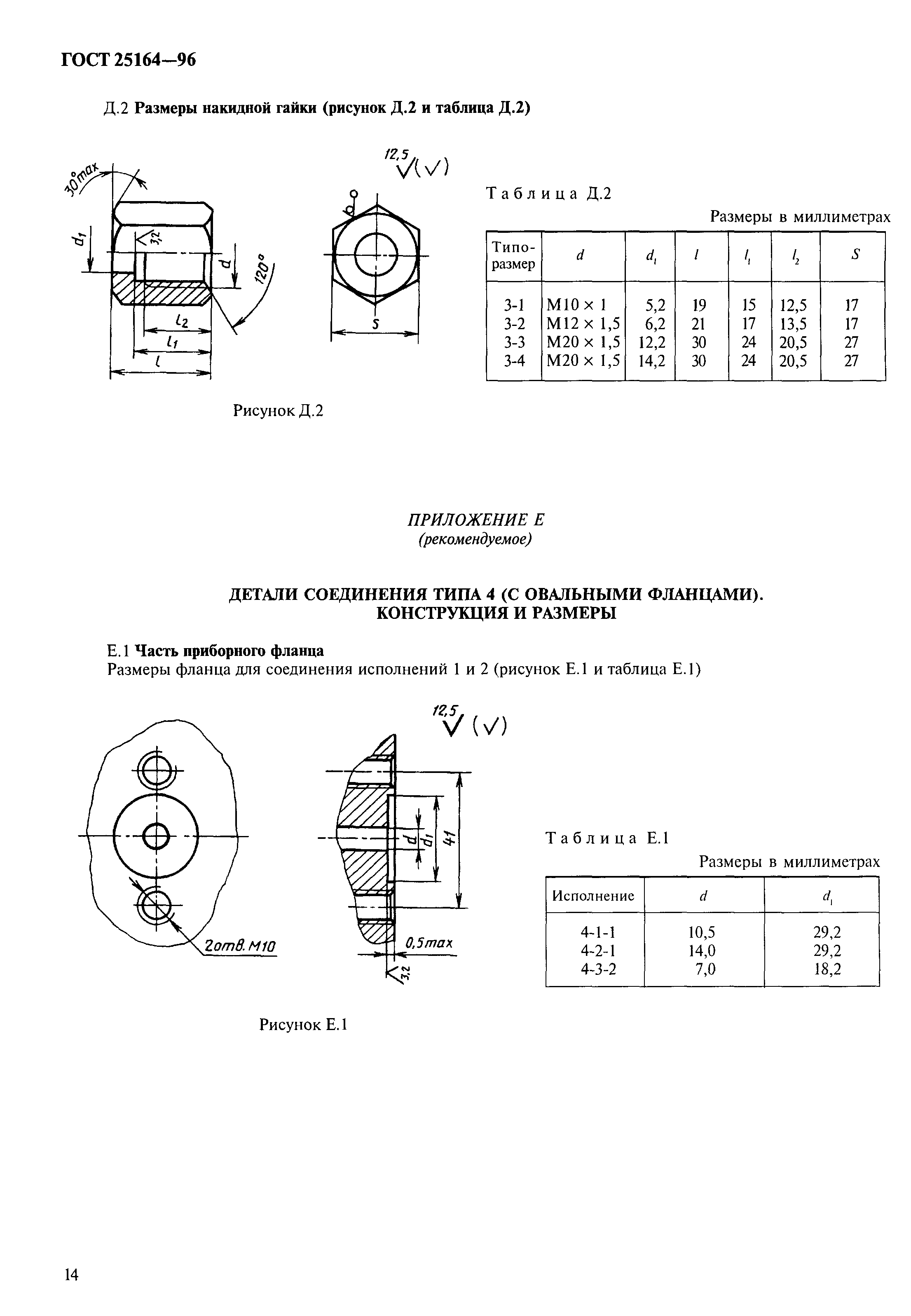

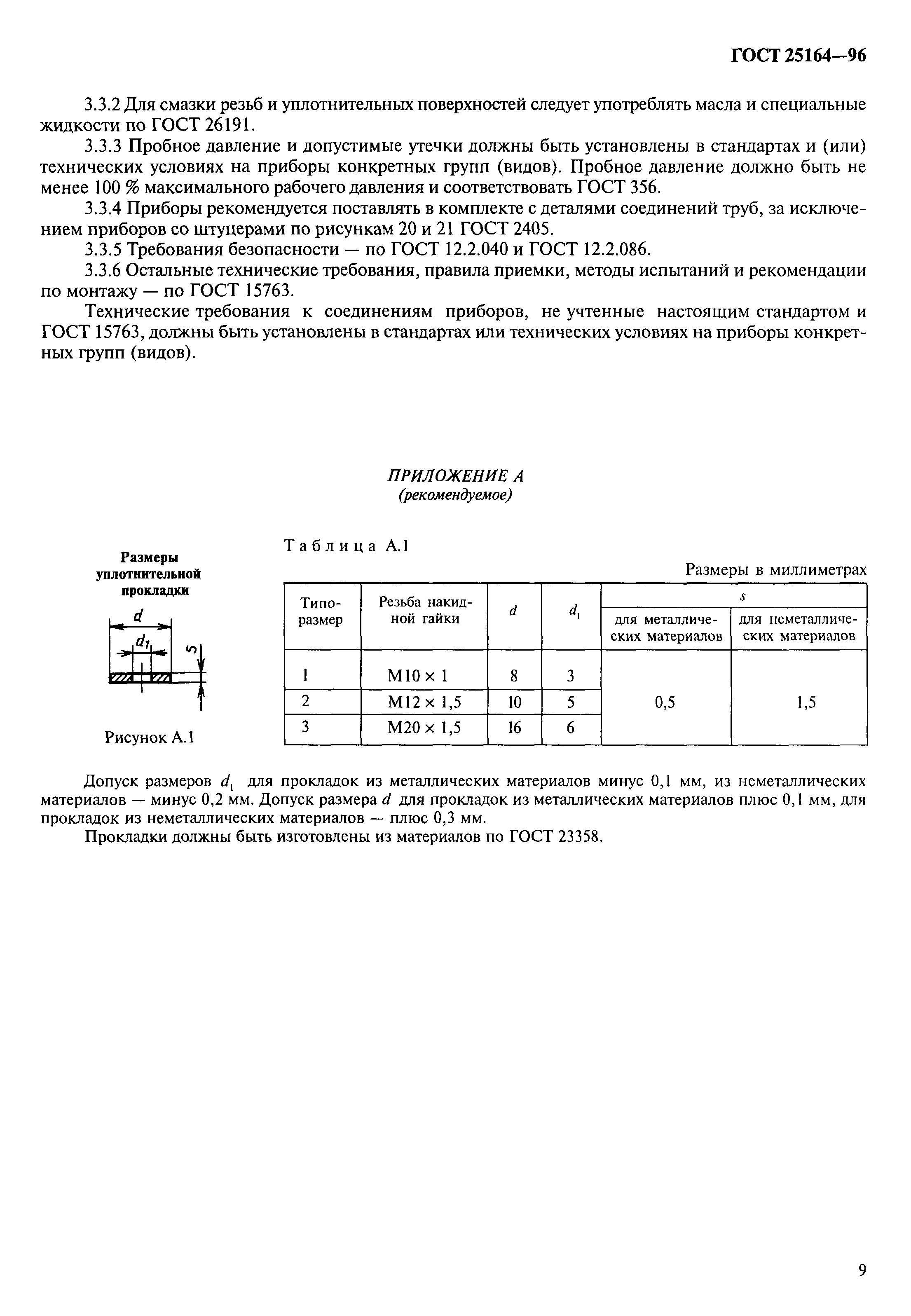

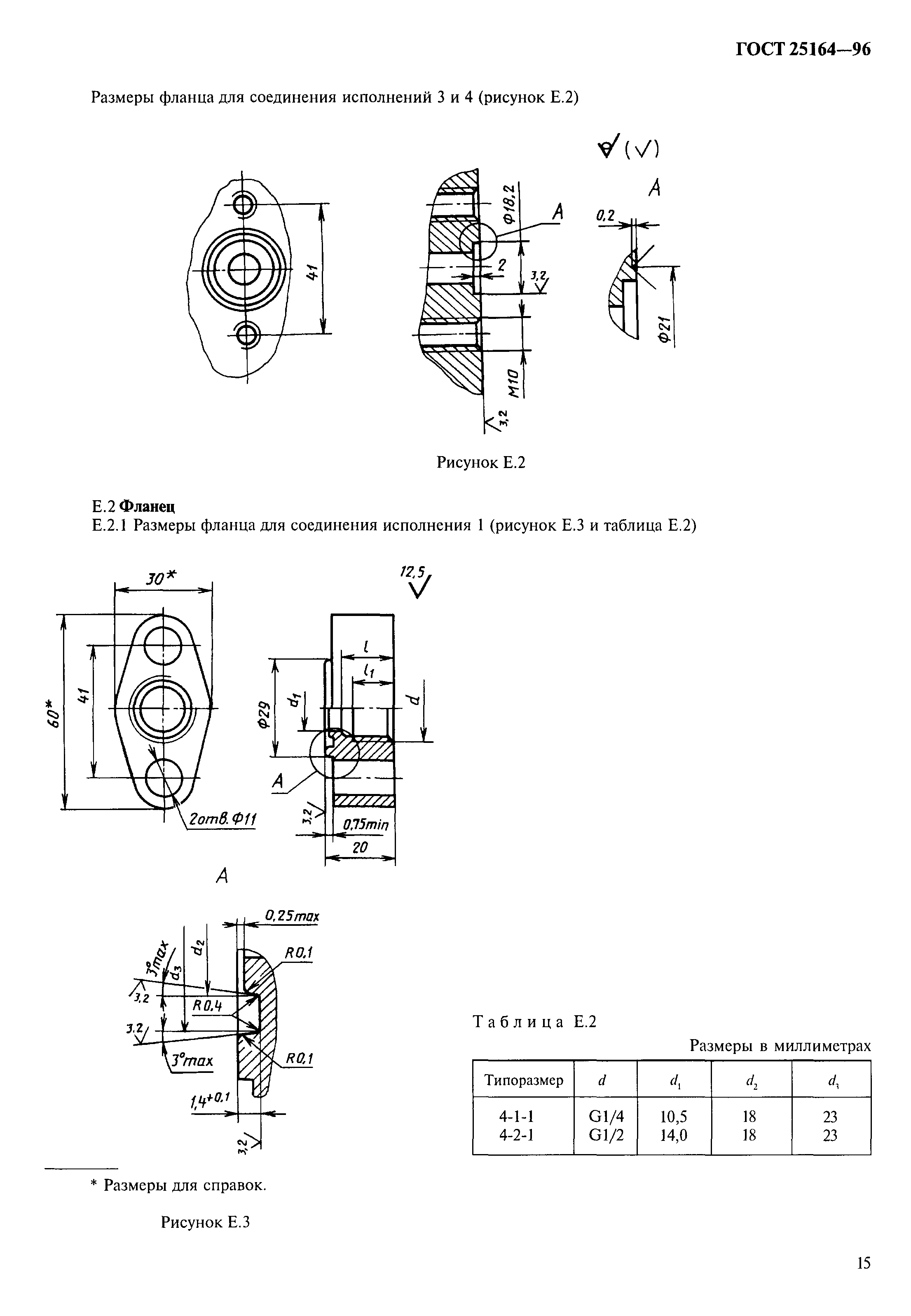

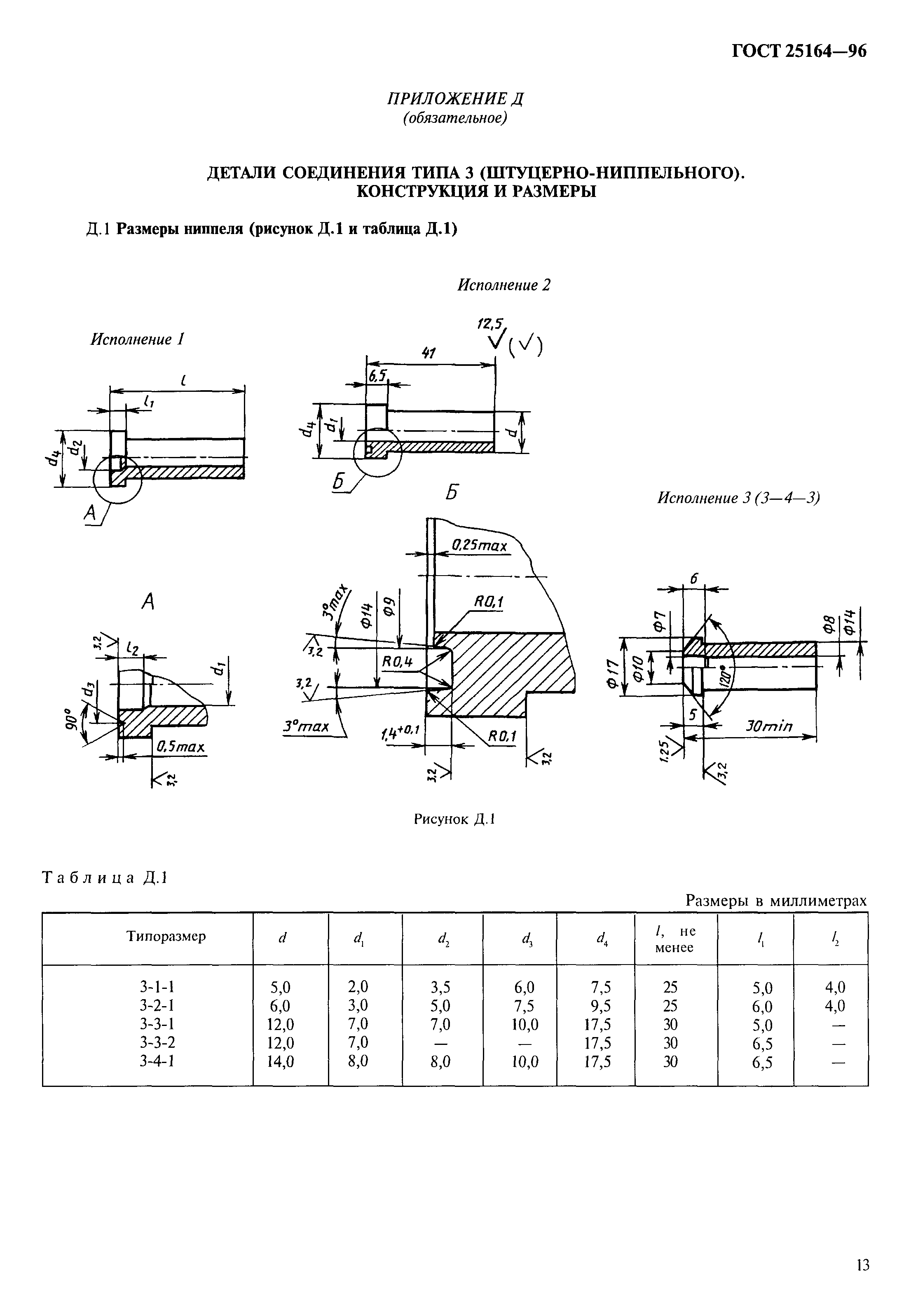

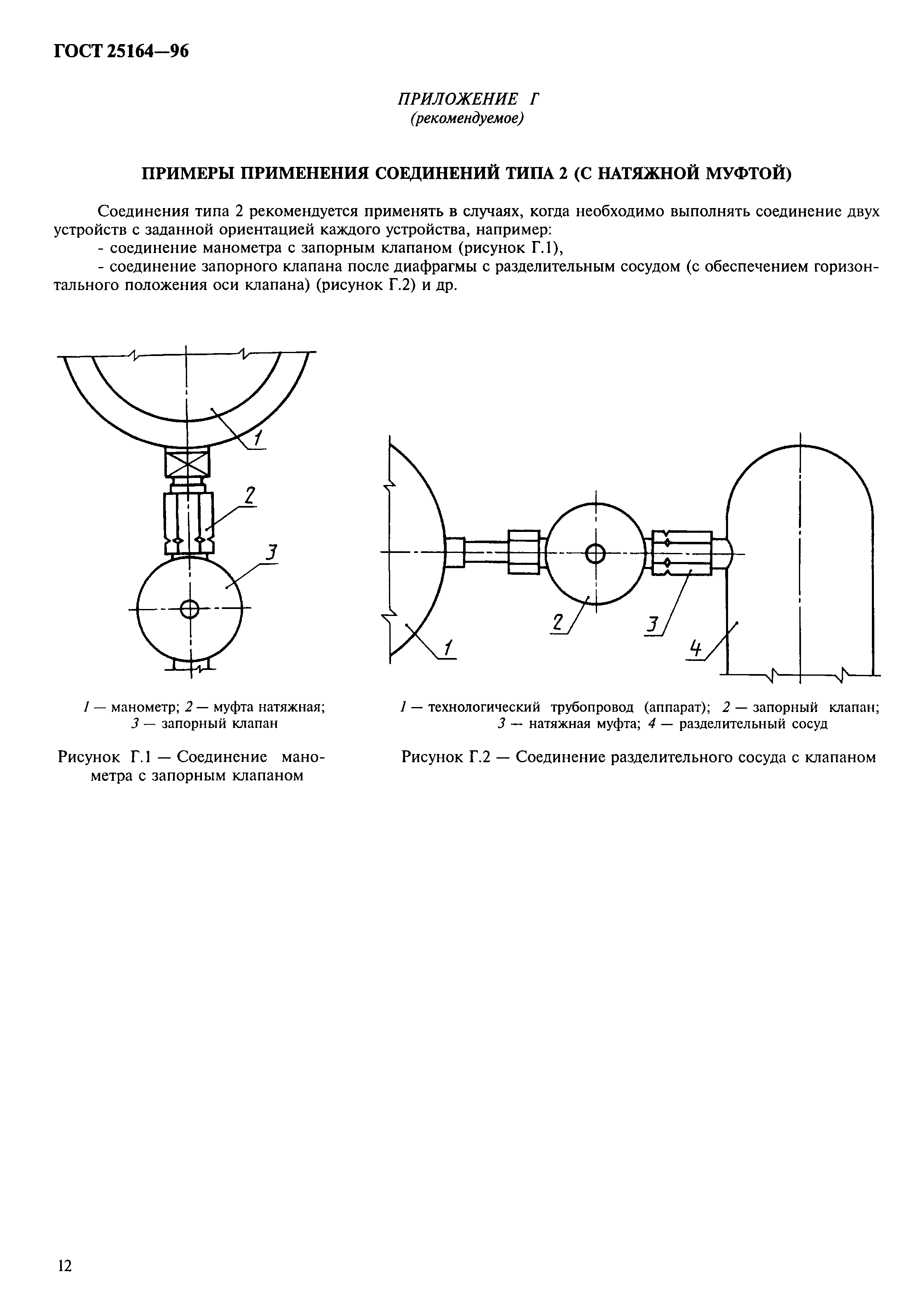

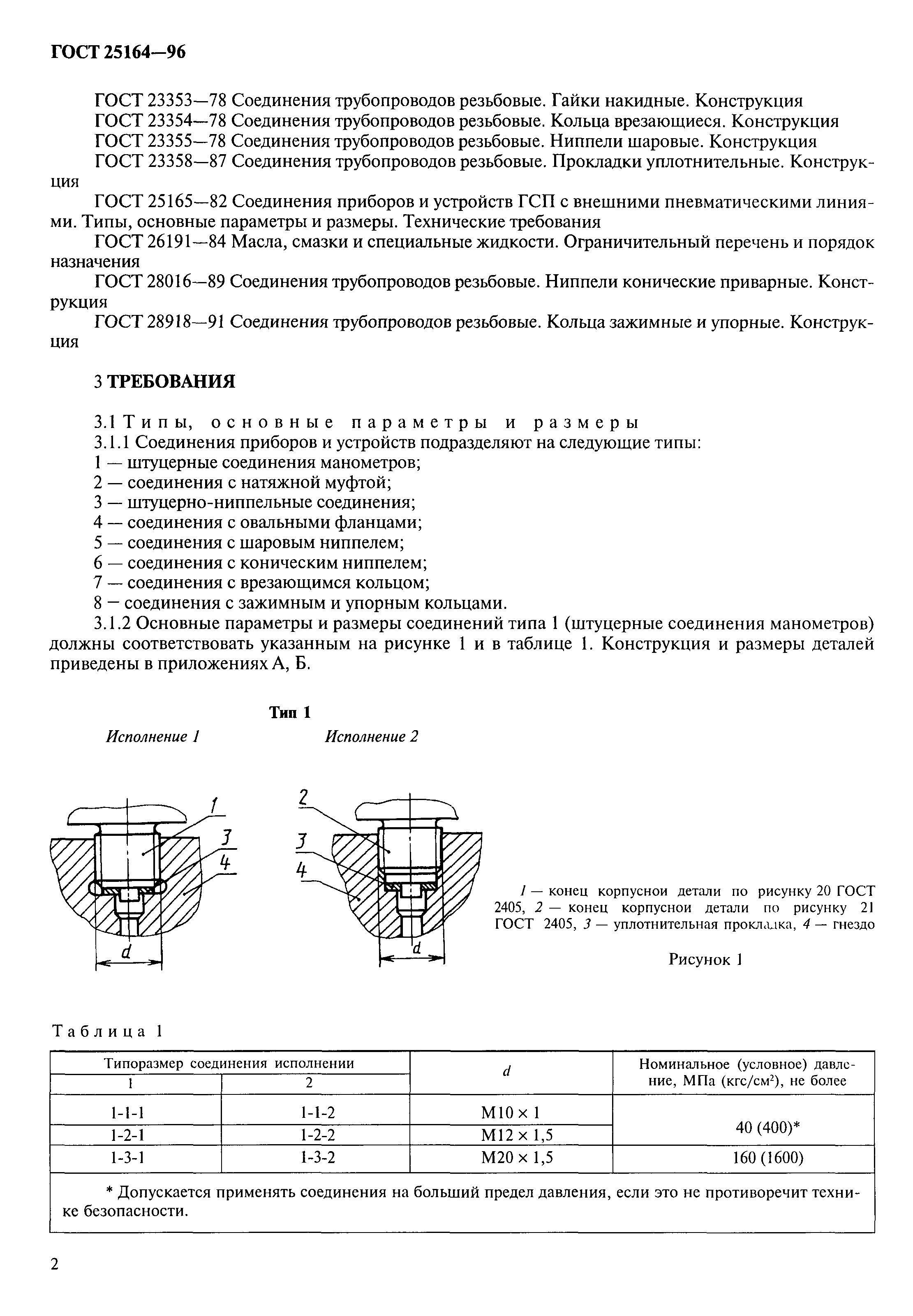

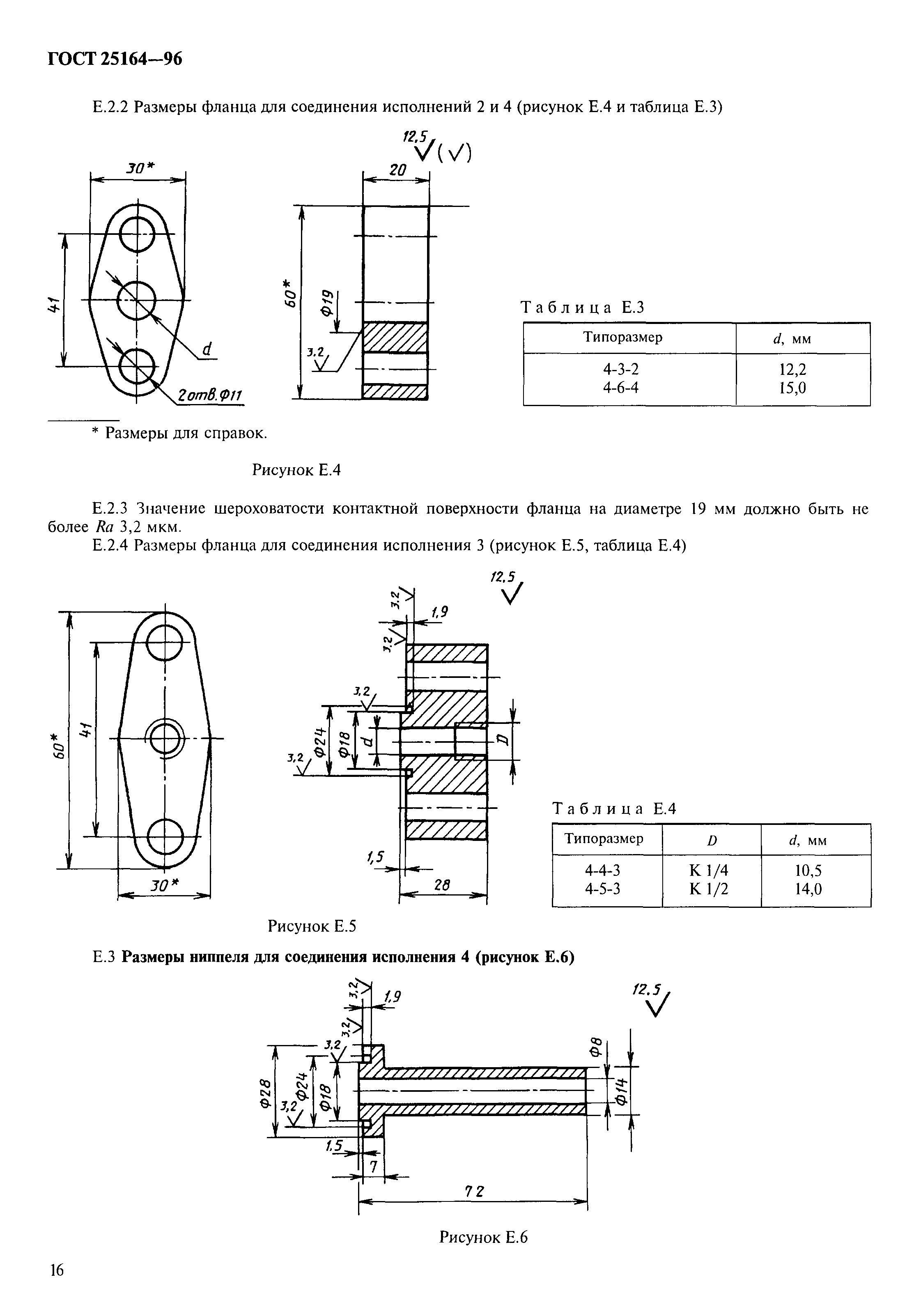

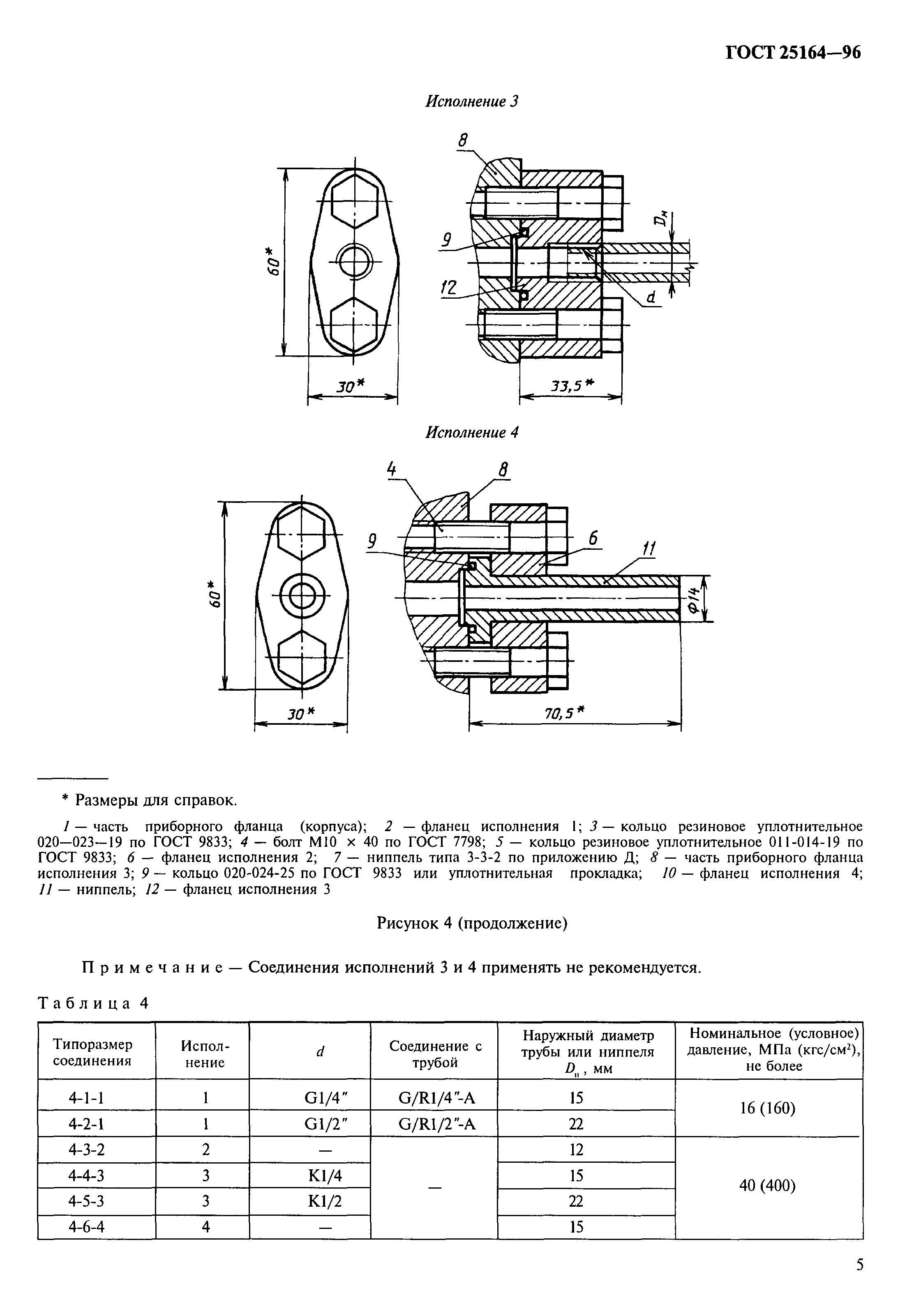

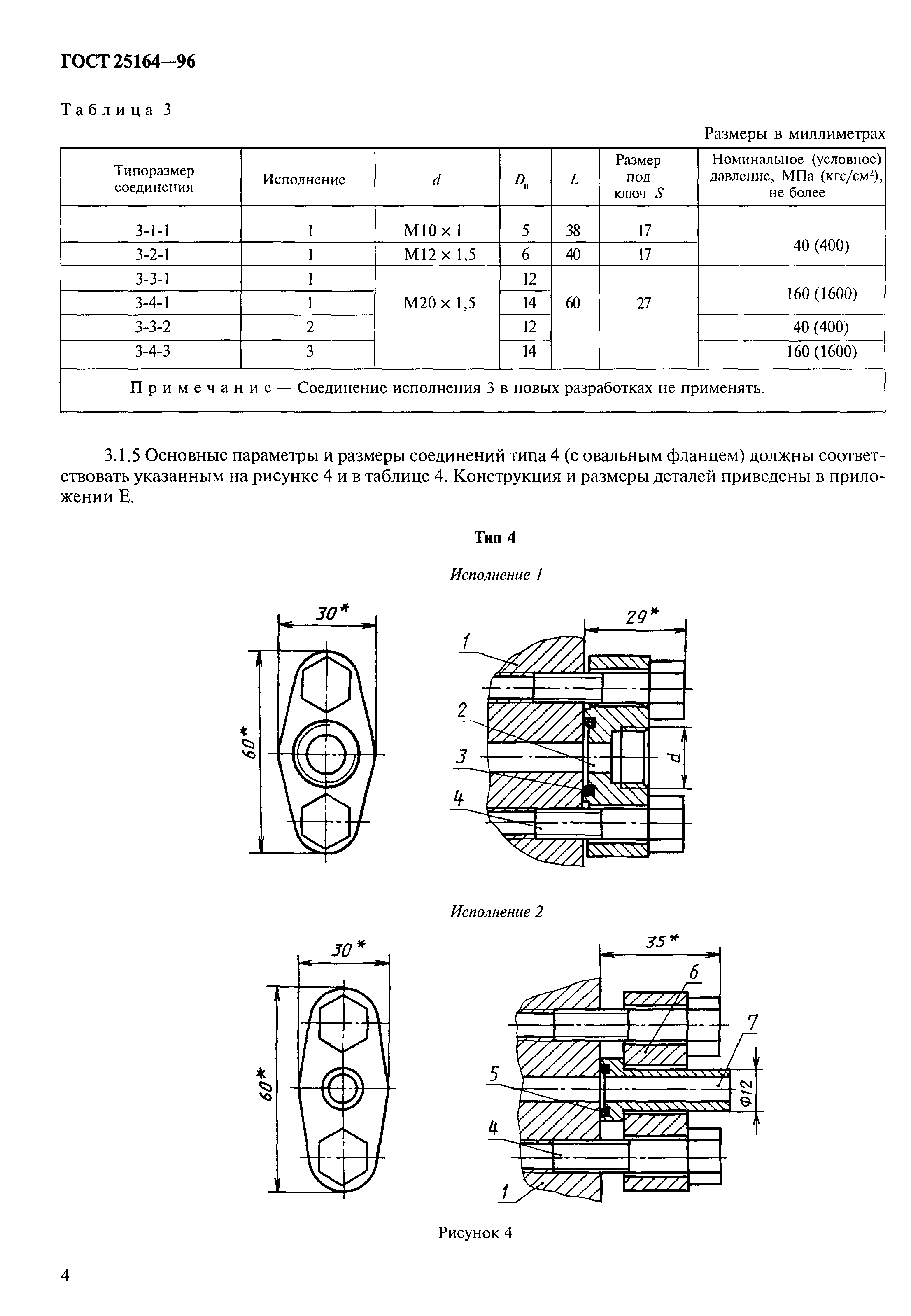

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Требования Приложение А (рекомендуемое) Размеры уплотнительной прокладки Приложение Б (обязательное) Размеры гнезда (отверстия в корпусе прибора) Приложение В (обязательное) Детали соединения типа 2 (с натяжной муфтой). Конструкция и размеры Приложение Г (рекомендуемое) Примеры применения соединений типа 2 (с натяжной муфтой) Приложение Д (обязательное) Детали соединения типа 3 (штуцерно-ниппельного). Конструкция и размеры Приложение Е (рекомендуемое) Детали соединения типа 4 (с овальными фланцами). Конструкция и размеры

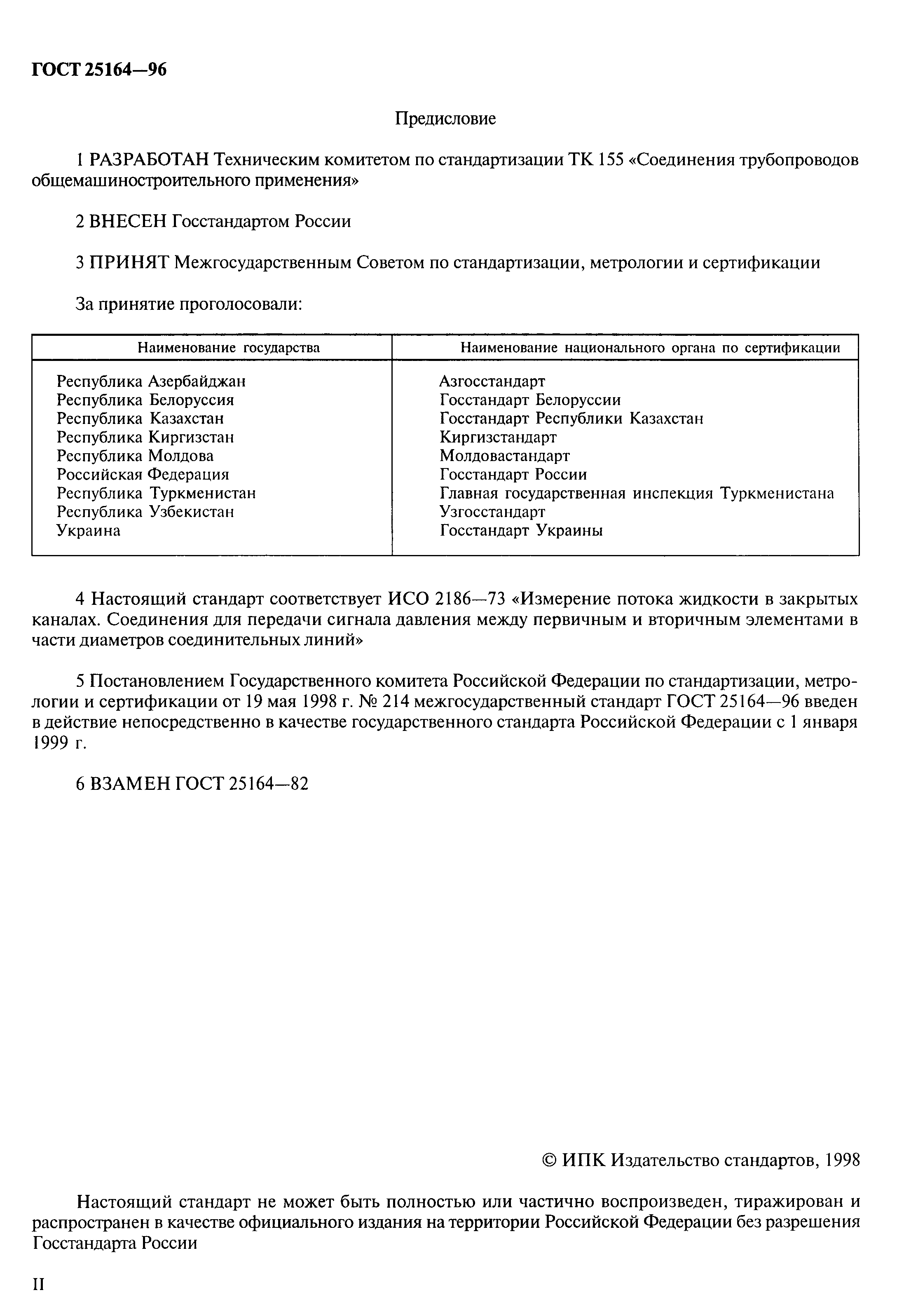

Разработан:	ТК 155 Соединения трубопроводов общемашиностроительного применения
Утверждён:	19.05.1998 Государственный комитет Российской Федерации по стандартизации, метрологии и сертификации (214)
Издан:	ИПК Издательство стандартов (1998 г. ) ПКТИ Промстрой (1998 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения
Заменяет собой:	ГОСТ 25164-82 «Соединения приборов и устройств ГСП с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования»

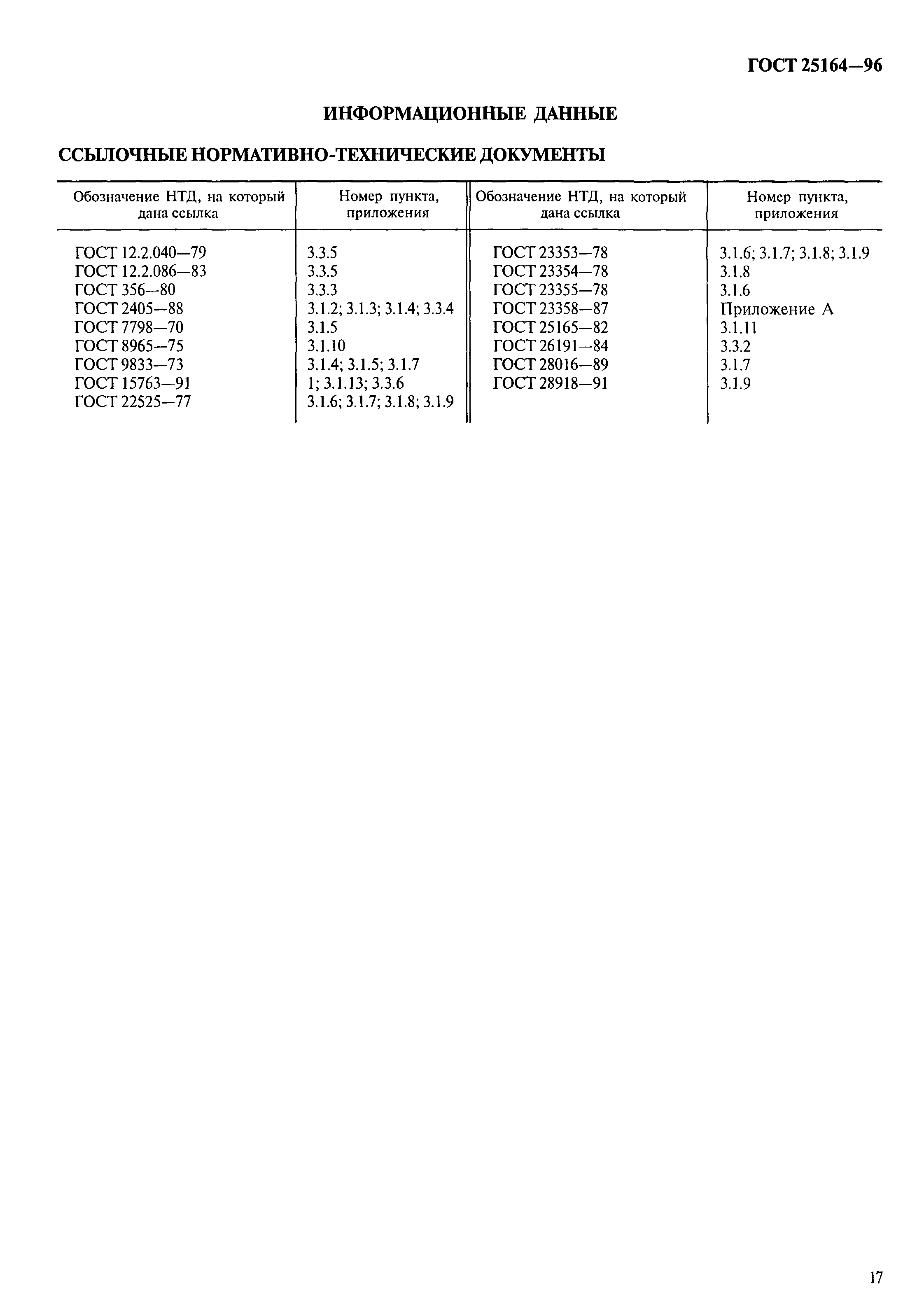

Нормативные ссылки:	ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 8965-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 Мпa. Технические условия» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ГОСТ 12.2.040-79 «Система стандартов безопасности труда. Гидроприводы объемные и системы смазочные. Общие требования безопасности к конструкции» ГОСТ 12.2.086-83 «Система стандартов безопасности труда. Гидроприводы объемные и системы смазочные. Общие требования безопасности к монтажу, испытаниям и эксплуатации» ГОСТ 15763-91 «Соединения трубопроводов резьбовые на Ру до 63 МПа (до около 630 кгс/см2.). Общие технические условия» ГОСТ 22525-77 «Соединения трубопроводов резьбовые. Концы корпусных деталей под накидные гайки. Конструкция» ГОСТ 23353-78 «Соединения трубопроводов резьбовые. Гайки накидные. Конструкция» ГОСТ 23354-78 «Соединения трубопроводов резьбовые. Кольца врезающиеся. Конструкция» ГОСТ 23355-78 «Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция» ГОСТ 23358-87 «Соединения трубопроводов резьбовые. Прокладки уплотнительные. Конструкция» ГОСТ 25164-82 «Соединения приборов и устройств ГСП с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования» ГОСТ 25165-82 «Соединения приборов и устройств ГСП с внешними пневматическими линиями. Типы, основные параметры и размеры. Технические требования» ГОСТ 26191-84 «Масла, смазки и специальные жидкости. Ограничительный перечень и порядок назначения» ГОСТ 28016-89 «Соединения трубопроводов резьбовые. Ниппели конические приварные. Конструкция» ГОСТ 28918-91 «Соединения трубопроводов резьбовые. Кольца зажимные и упорные. Конструкция» ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры»
