ГОСТ 2.424-80

Единая система конструкторской документации. Правила выполнения чертежей штампов

Обозначение:	ГОСТ 2.424-80
Обозначение англ:	GOST 2.424-80
Статус:	действует
Название рус.:	Единая система конструкторской документации. Правила выполнения чертежей штампов
Название англ.:	Unified system for design documentation. Rules of making drawings of stamps for sheet stamping
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1981
Область применения:	Стандарт устанавливает правила выполнения чертежей штампов листовой и холодной объемной штамповки, а также их блоков, пакетов и деталей, для всех отраслей промышленности.

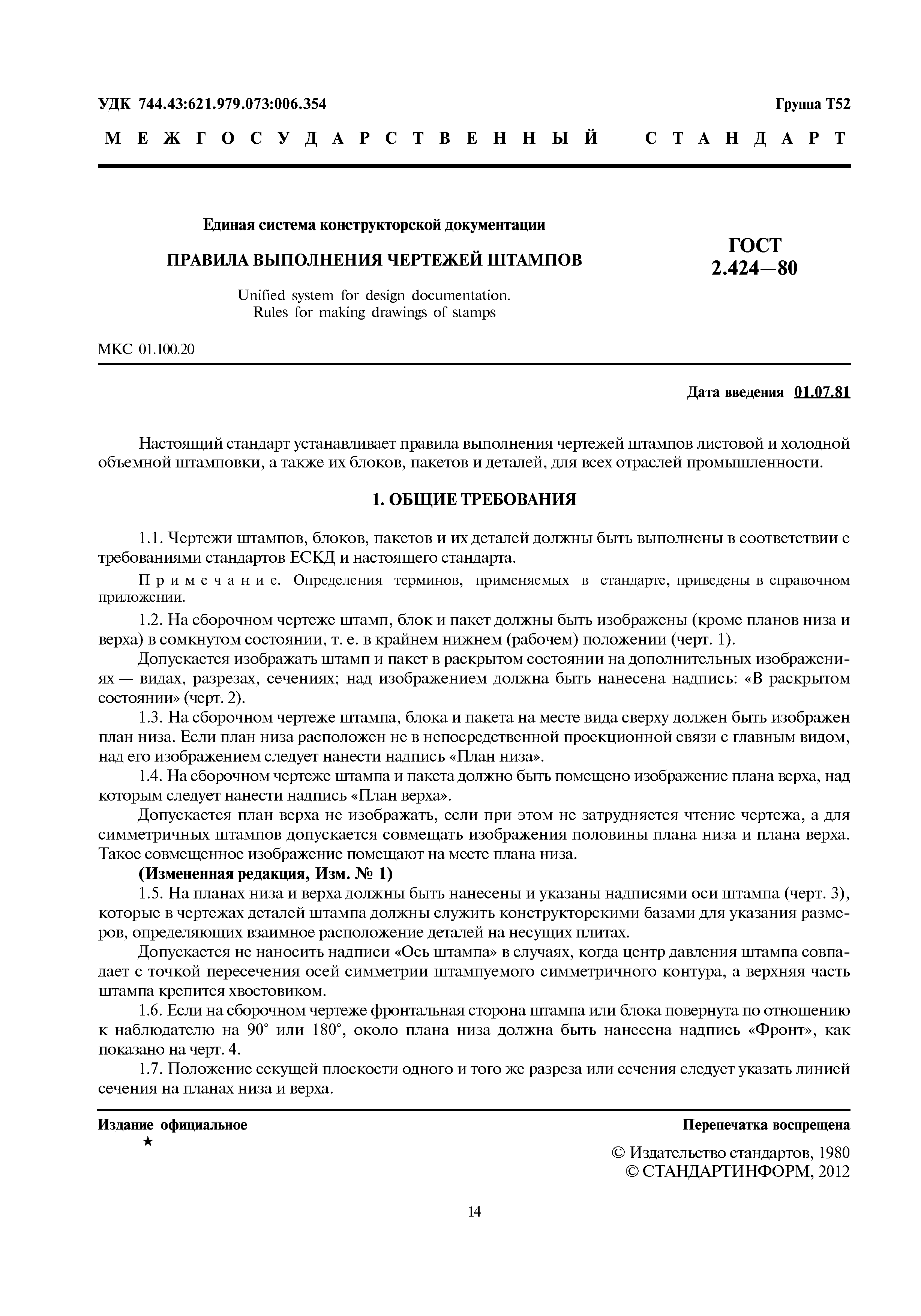

Оглавление:	1 Общие требования 2 Выполнение чертежей штампов листовой штамповки 3 Выполнение чертежей штампов холодной объемной штамповки Приложение (справочное)
Разработан:	Госстандарт СССР
Утверждён:	29.04.1980 Госстандарт СССР (USSR Gosstandart 1972)
Издан:	Издательство стандартов (1980 г. ) ИПК Издательство стандартов (1998 г. ) Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Машиностроительные чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Машиностроительные чертежи Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Список изменений:	№ 1 от 01.01.1988 (ИУС 12-87)
Заменяет собой:	ГОСТ 2.424-74 «ЕСКД. Правила выполнения чертежей штампов листовой штамповки»
Нормативные ссылки:	ГОСТ 2.109-73 «Единая система конструкторской документации. Основные требования к чертежам» ГОСТ 2.307-68 «Единая система конструкторской документации. Нанесение размеров и предельных отклонений» ГОСТ 15830-84 «Обработка металлов давлением. Штампы. Термины и определения» ГОСТ 2.307-2011 «Единая система конструкторской документации. Нанесение размеров и предельных отклонений»
