ГОСТ 8.563.1-97

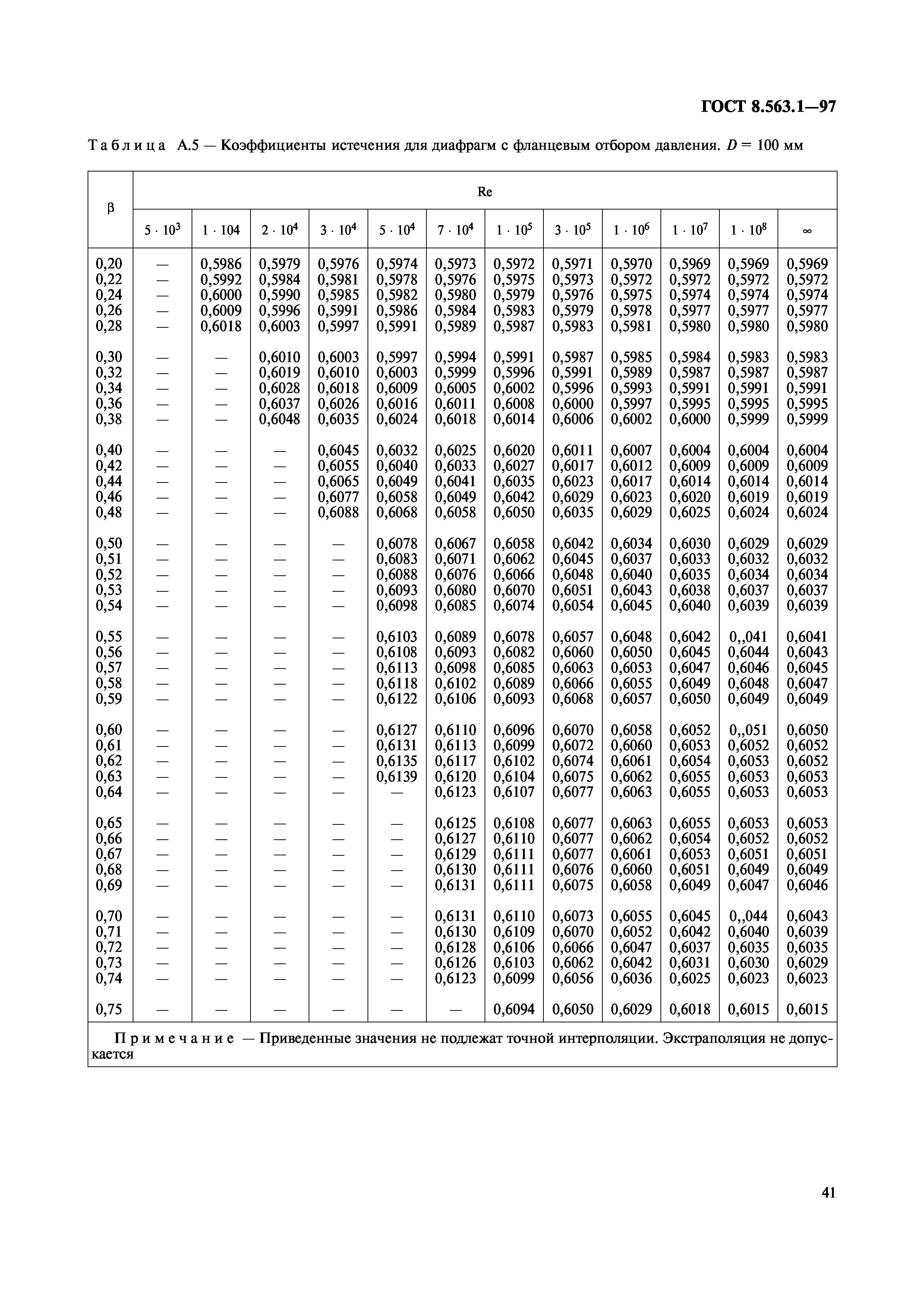

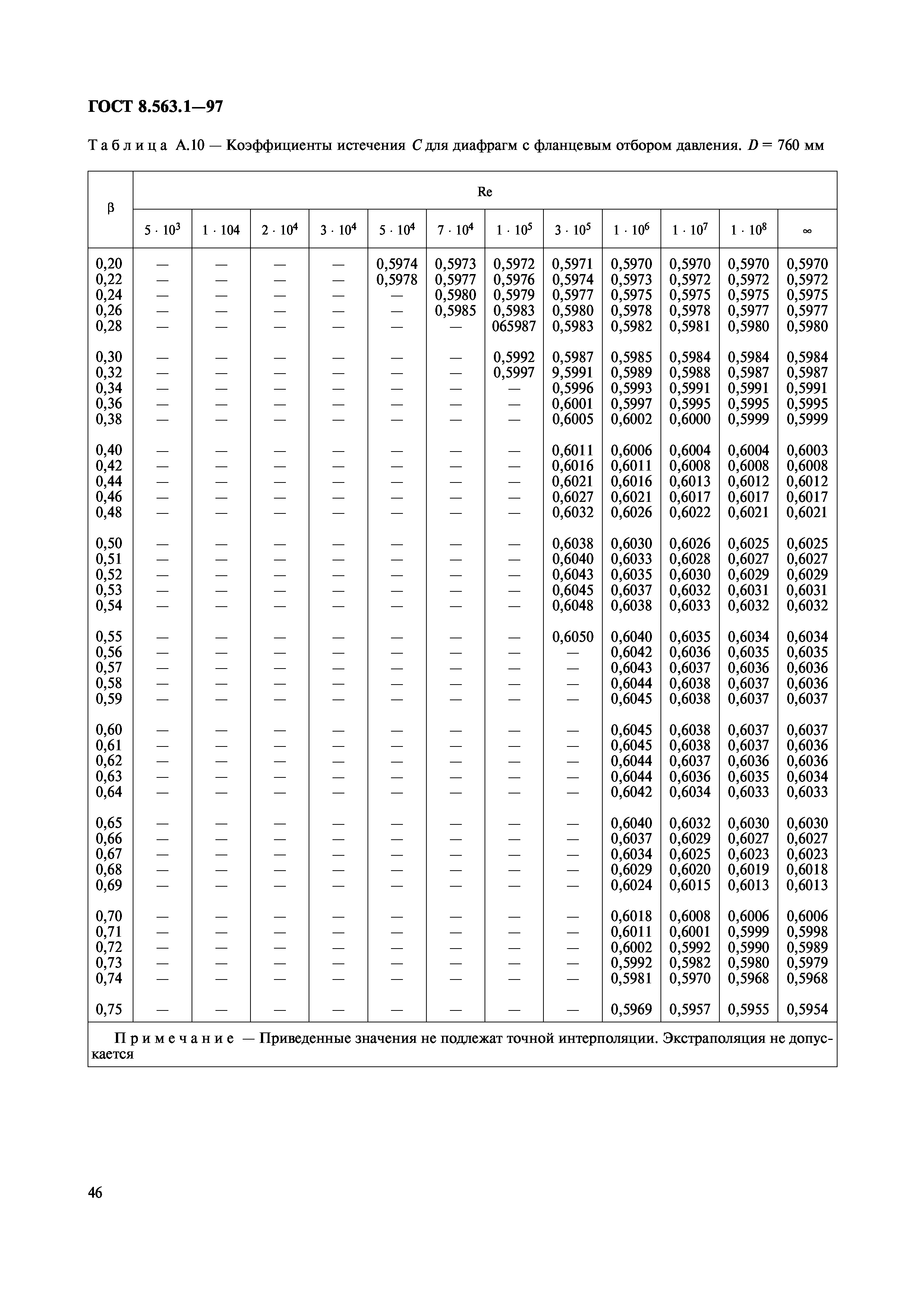

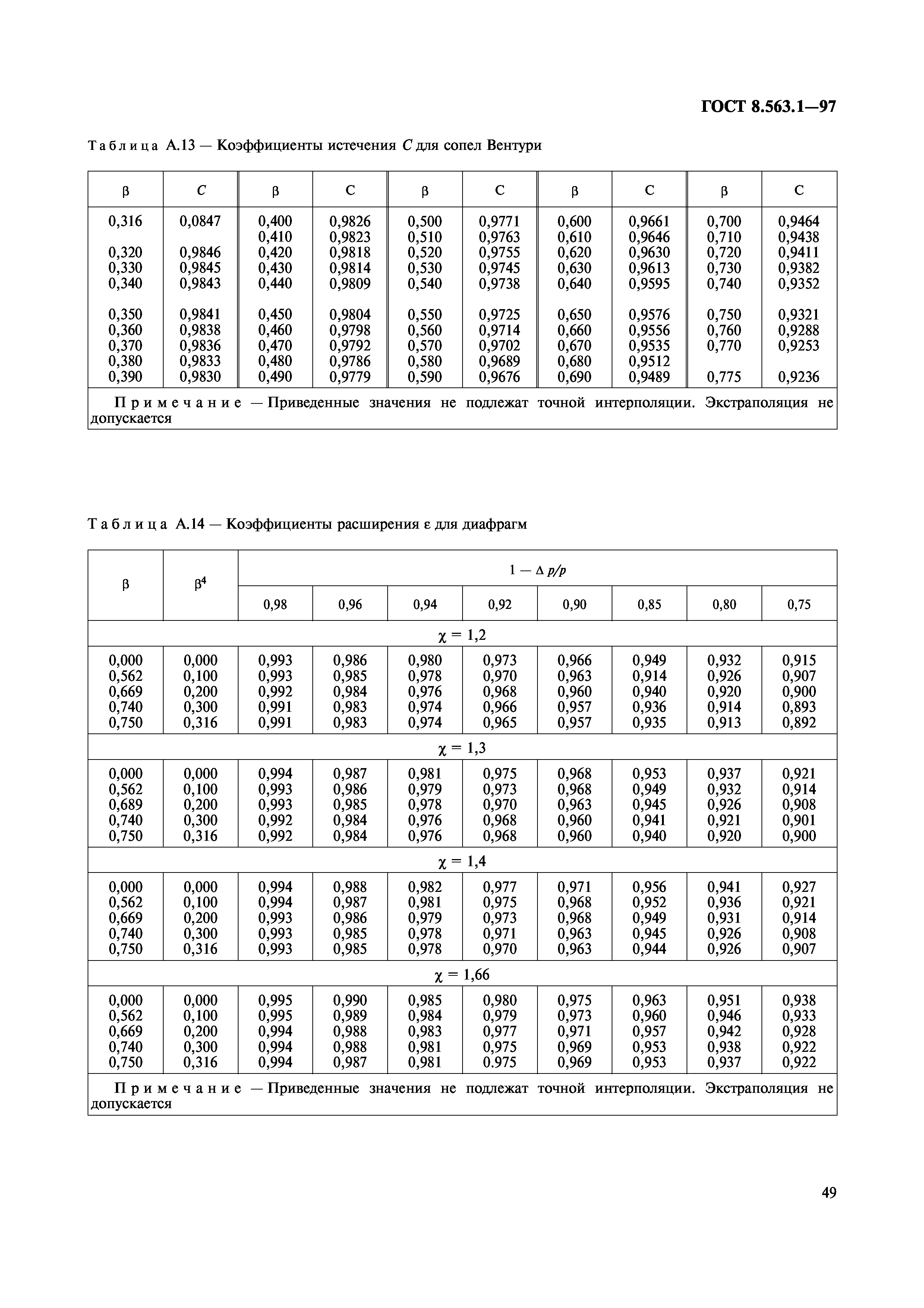

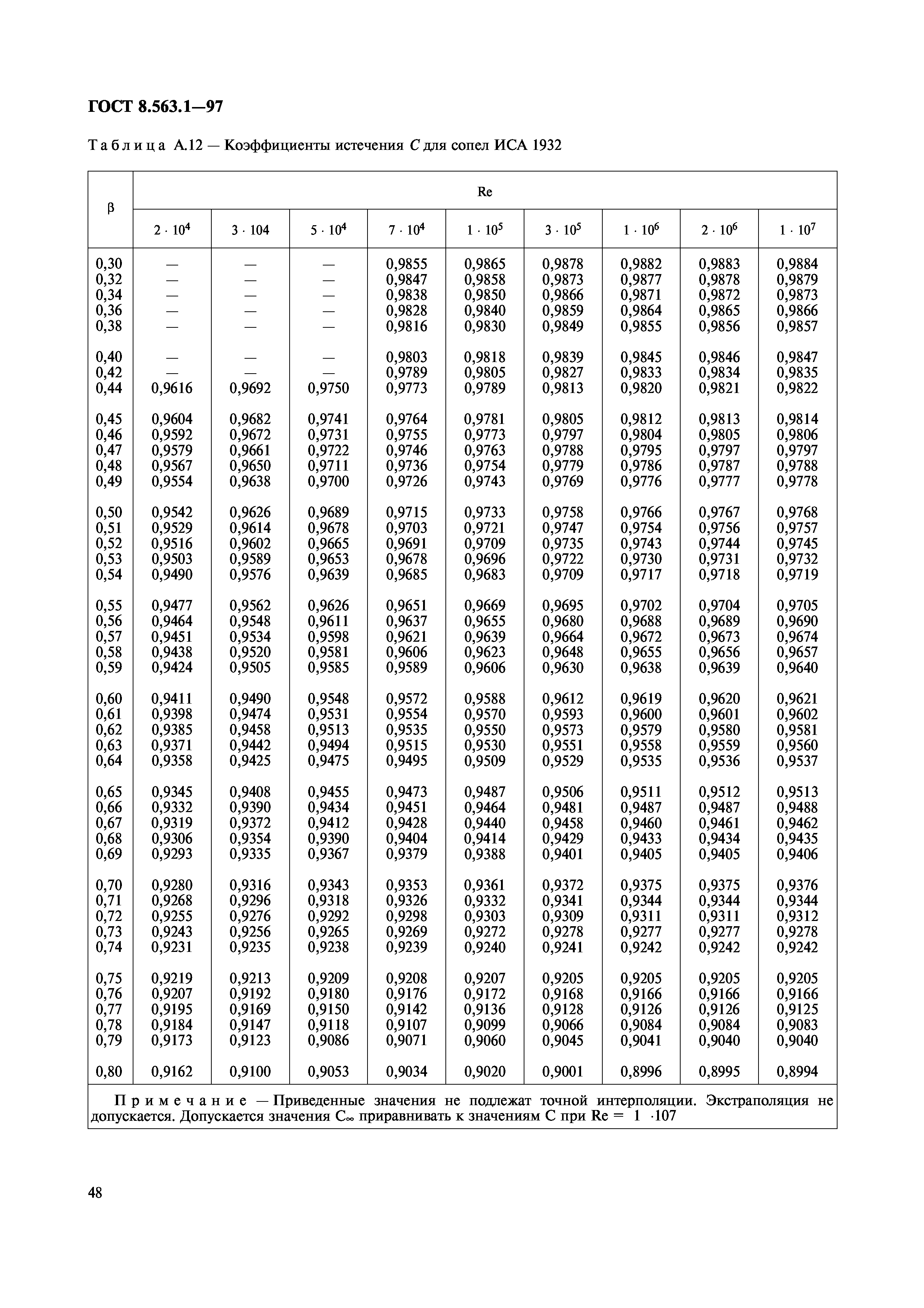

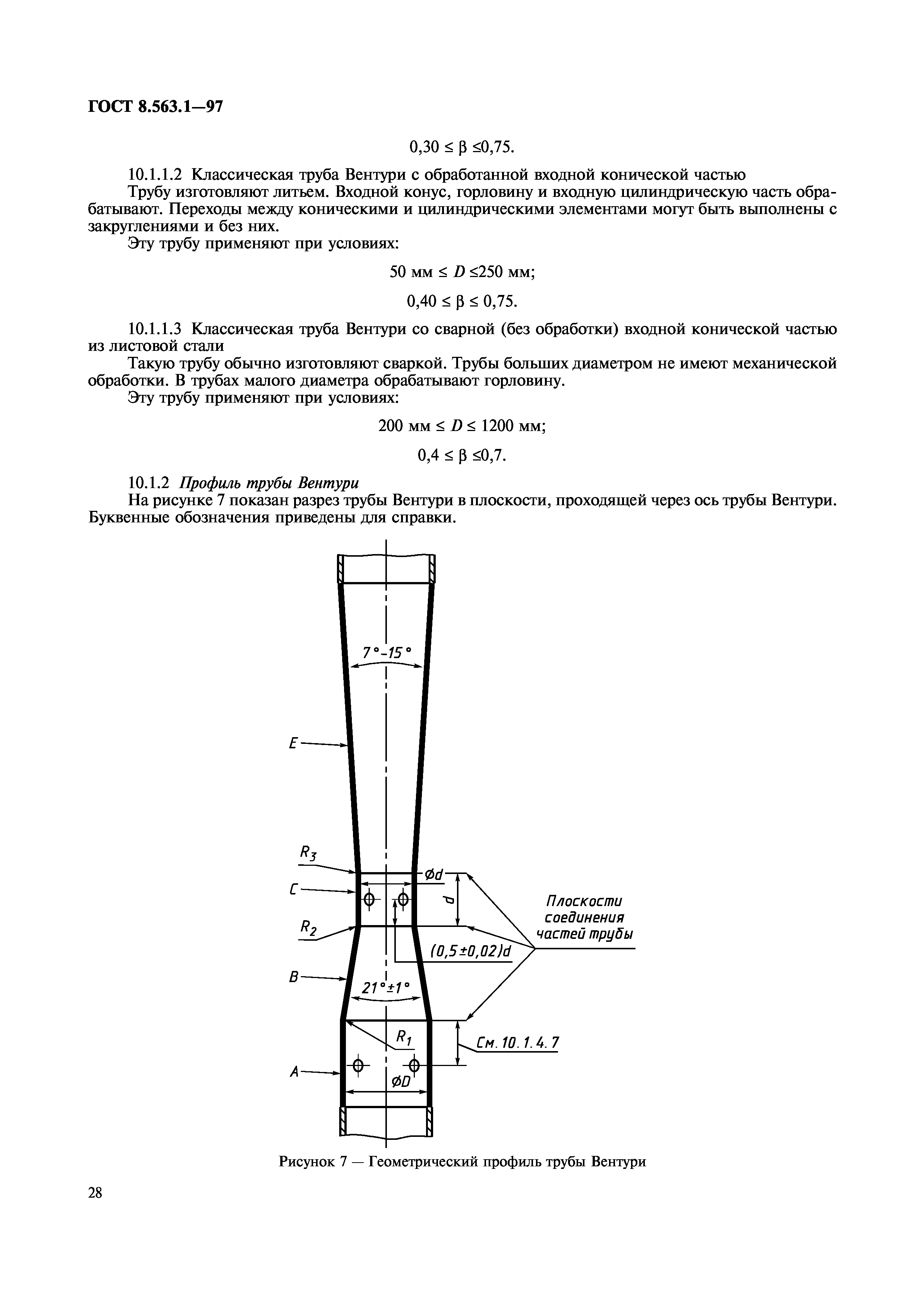

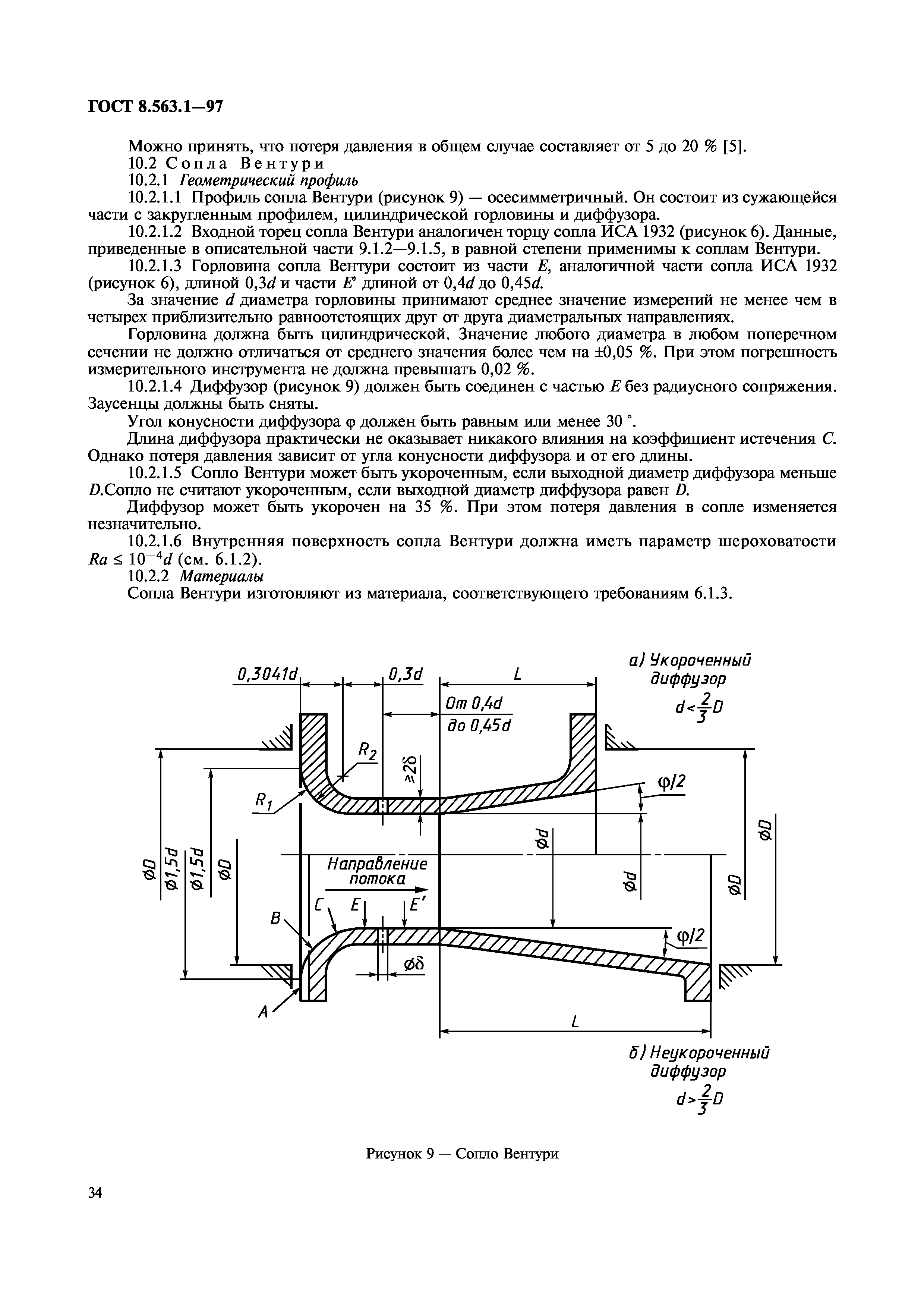

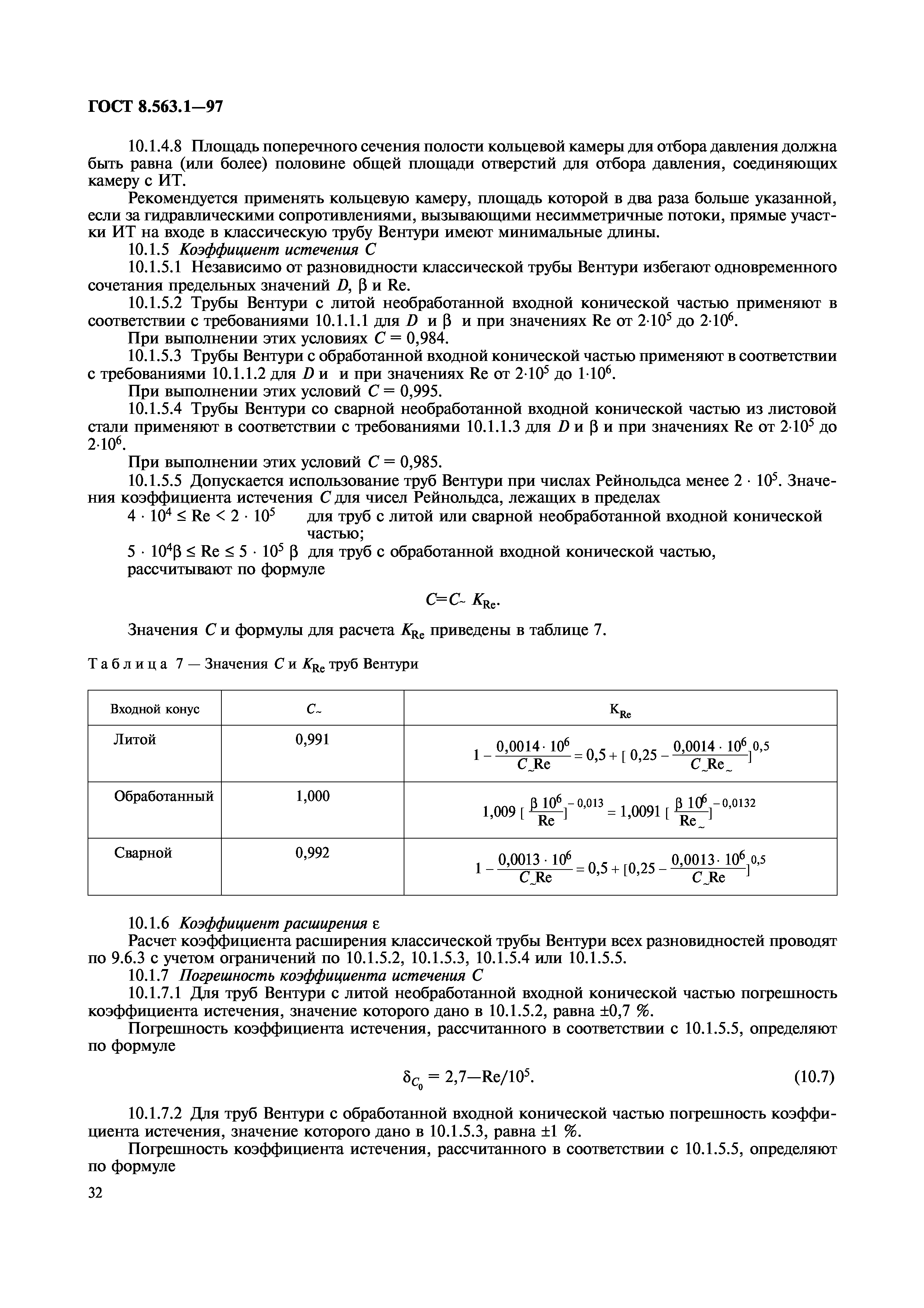

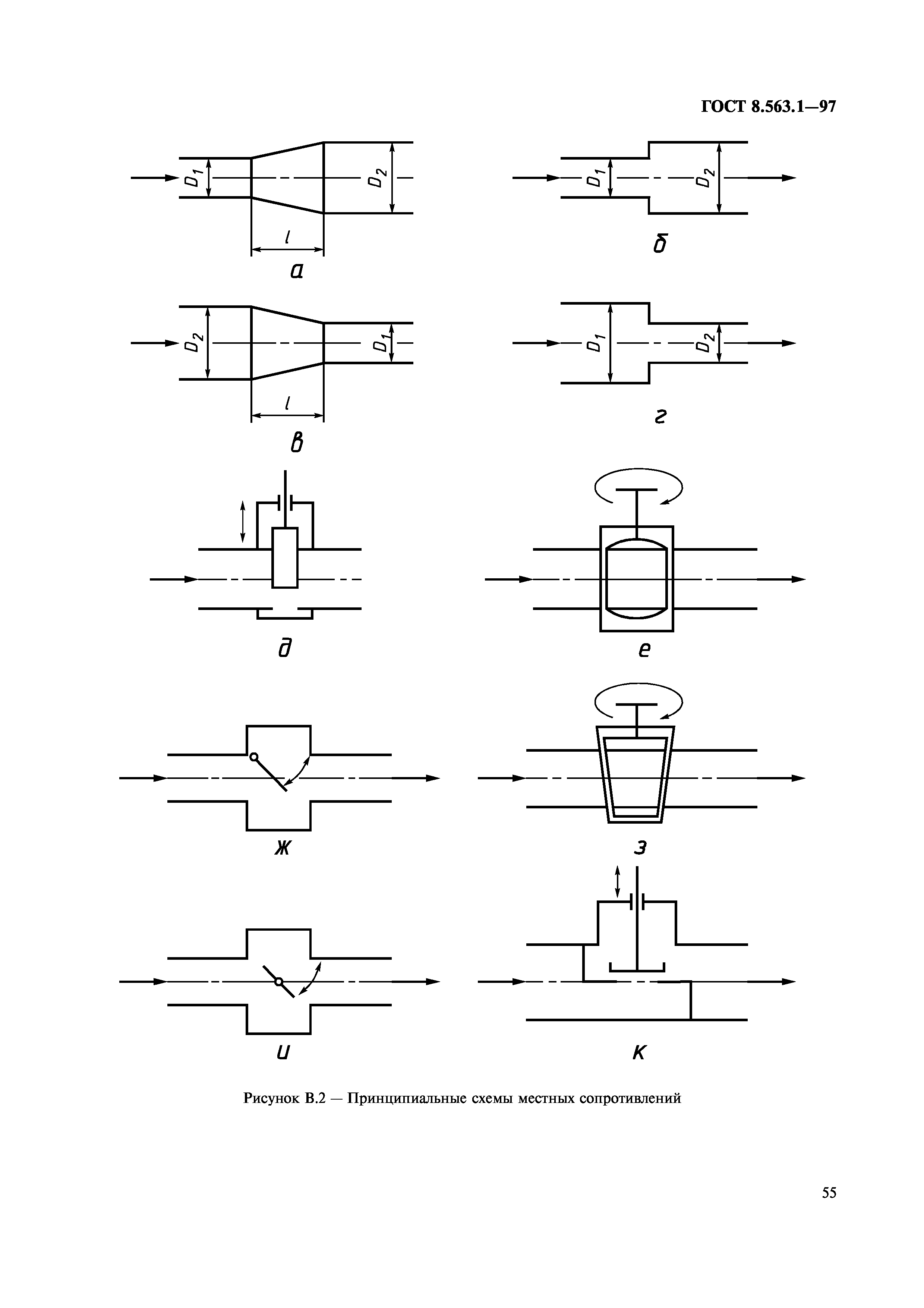

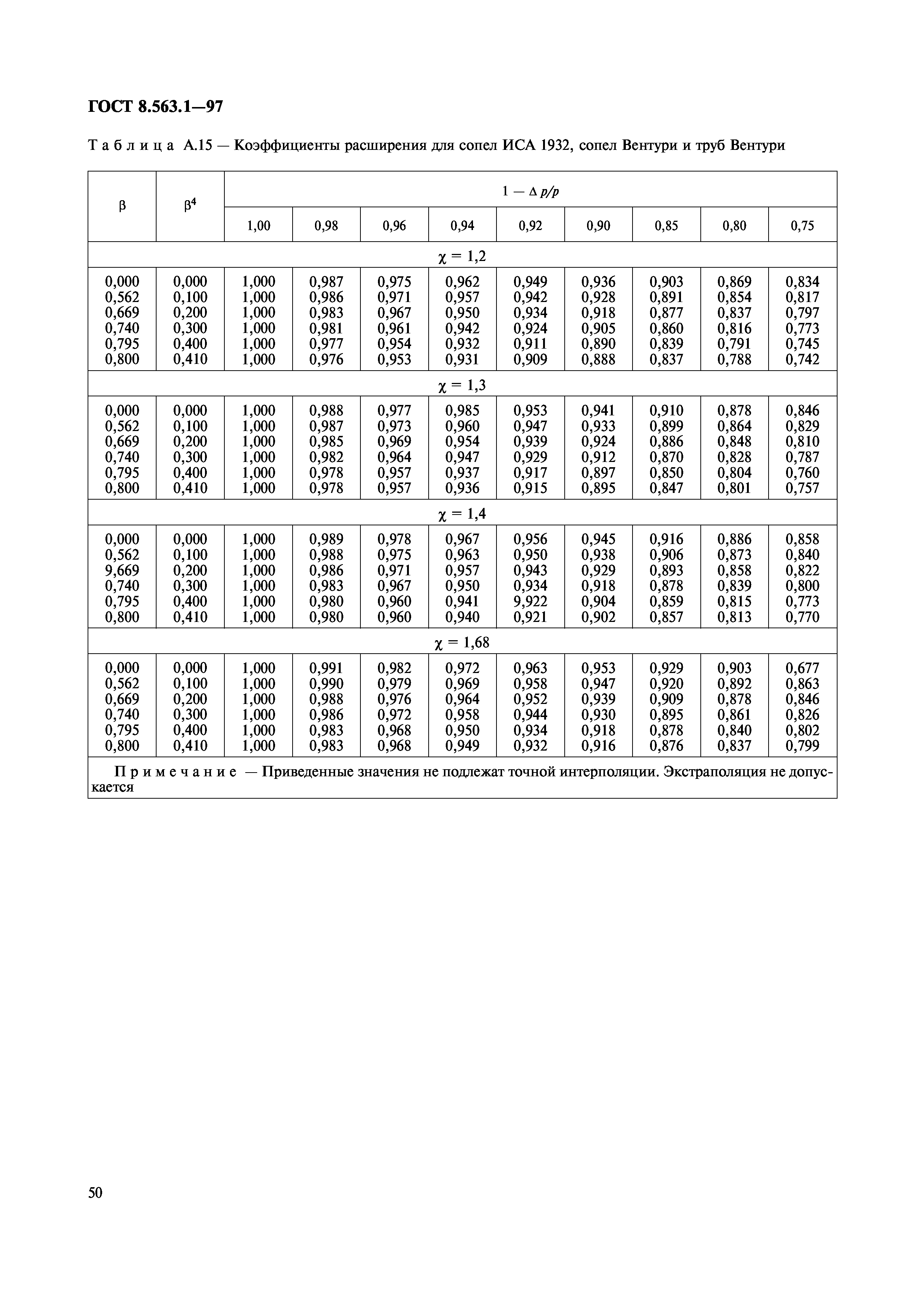

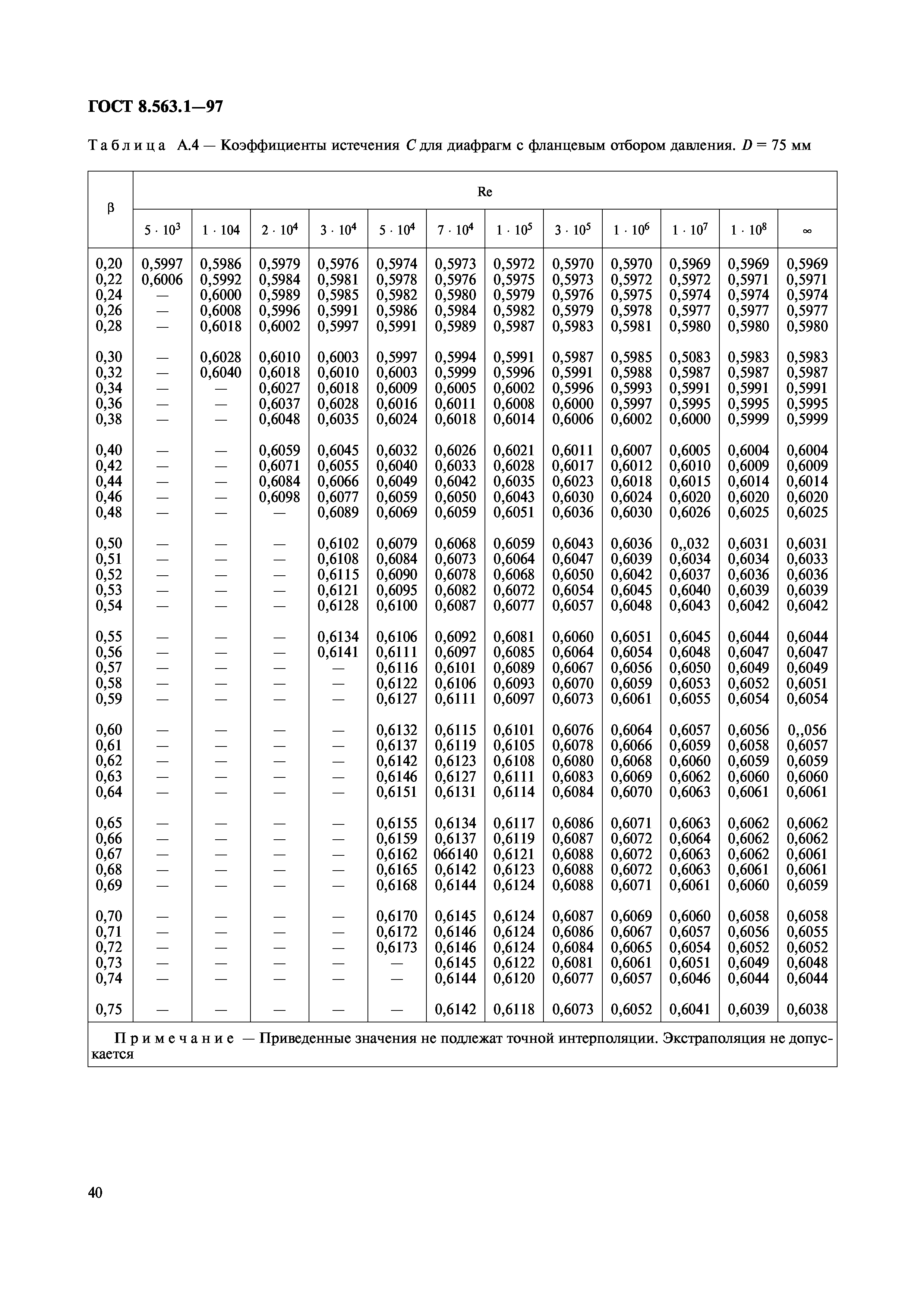

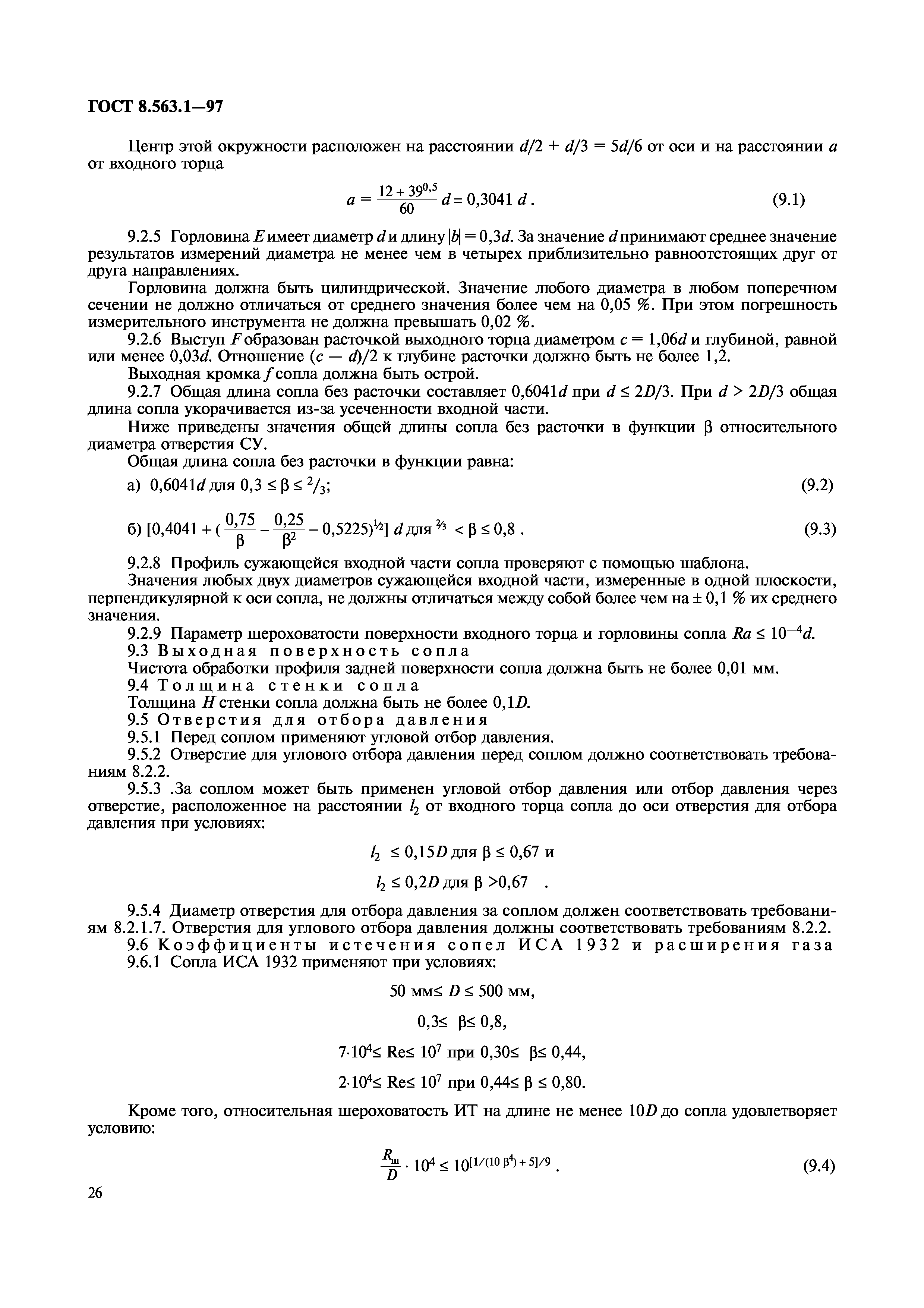

Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия

Обозначение:	ГОСТ 8.563.1-97
Обозначение англ:	GOST 8.563.1-97
Статус:	отменен в рф
Название рус.:	Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия
Название англ.:	State system for ensuring the uniformity of measurements. Measurement of liquids and gases flow rate and quantity by differential pressure method. Orifice plates, nozzles ISA 1932 and Venturi tubes inserted in circular cross-section filled conduits. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2007

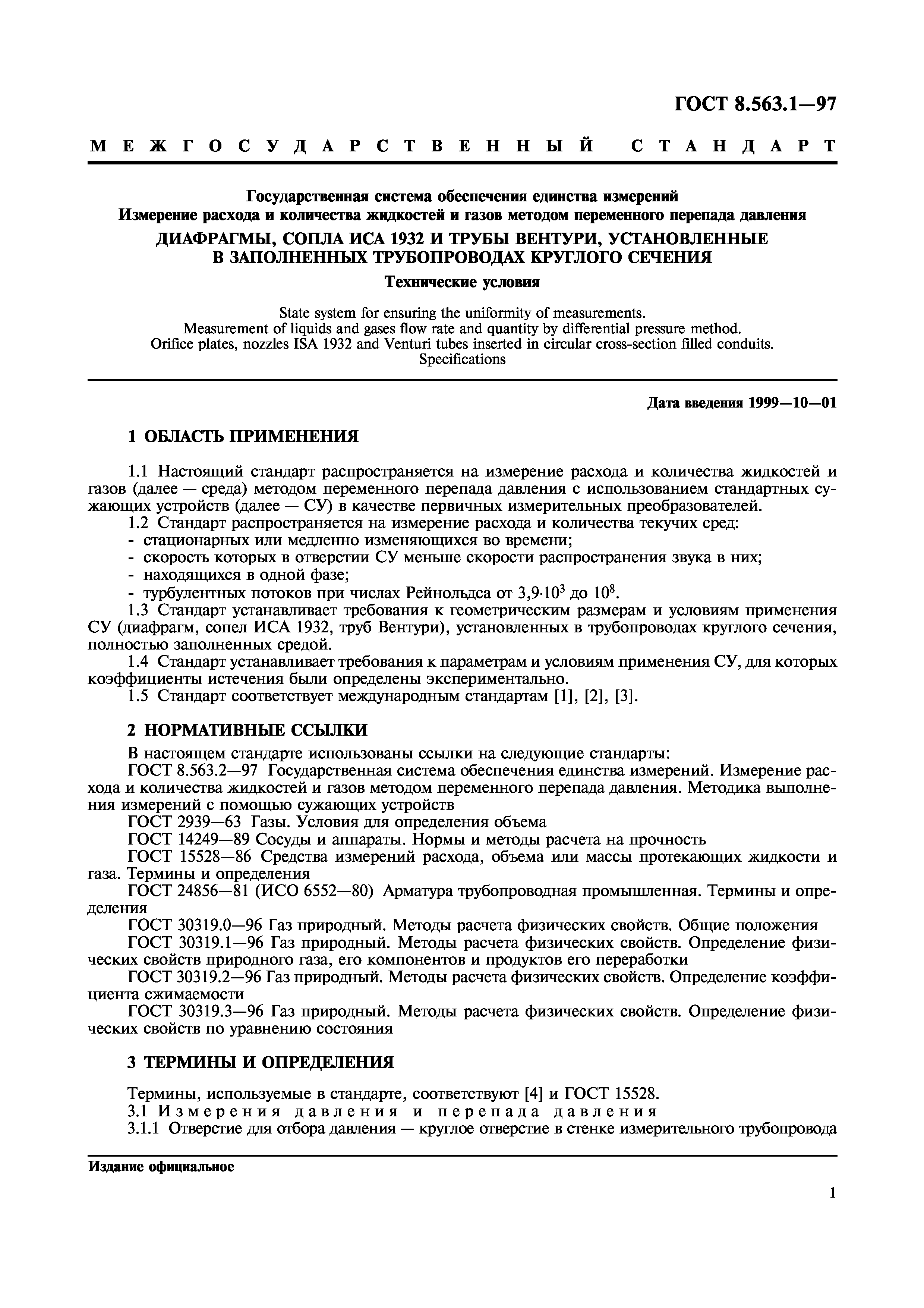

Область применения:	Стандарт распространяется на измерение расхода и количества жидкостей и газов методом переменного перепада давления с использованием стандартных сужающих устройств в качестве первичных измерительных преобразователей

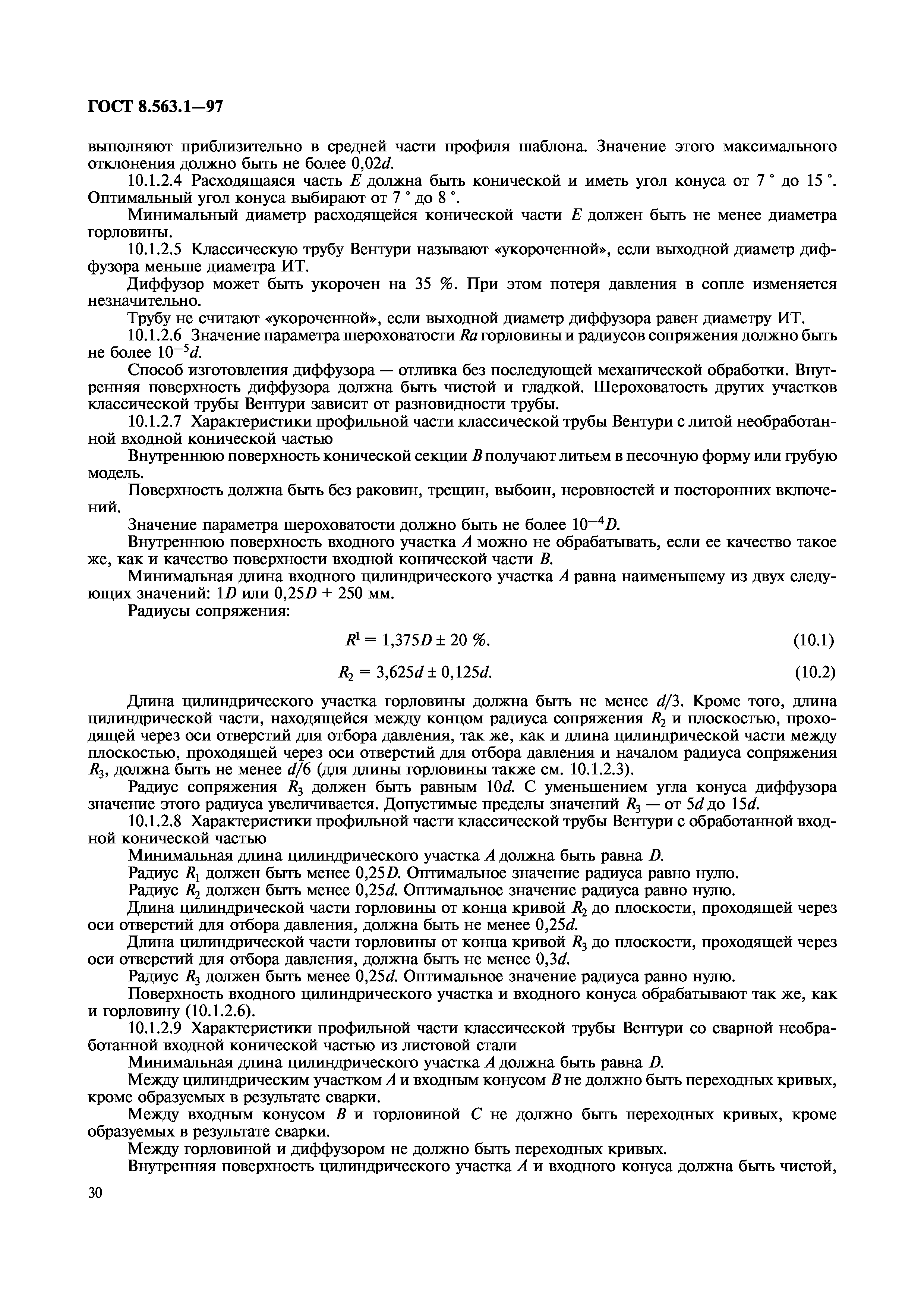

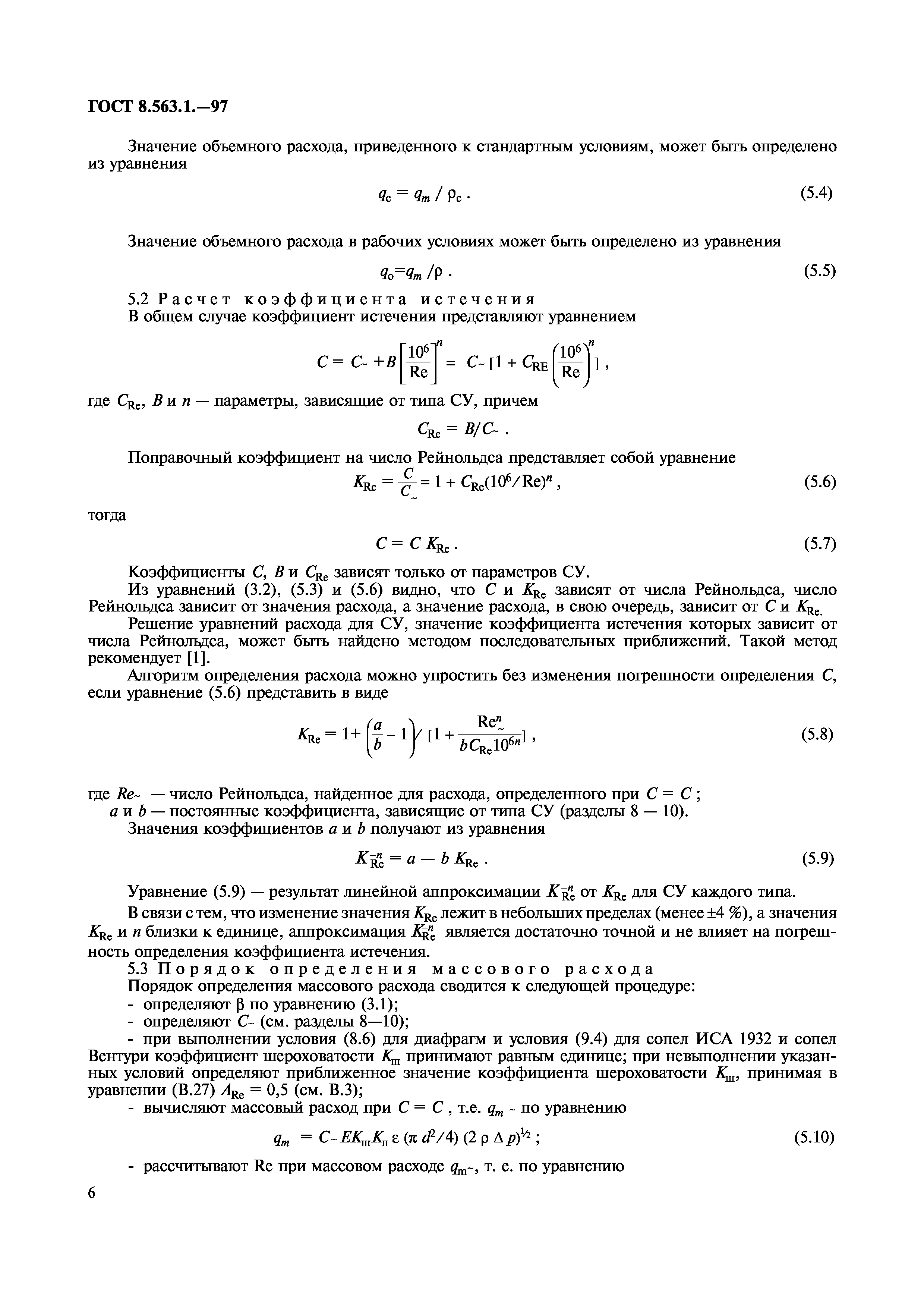

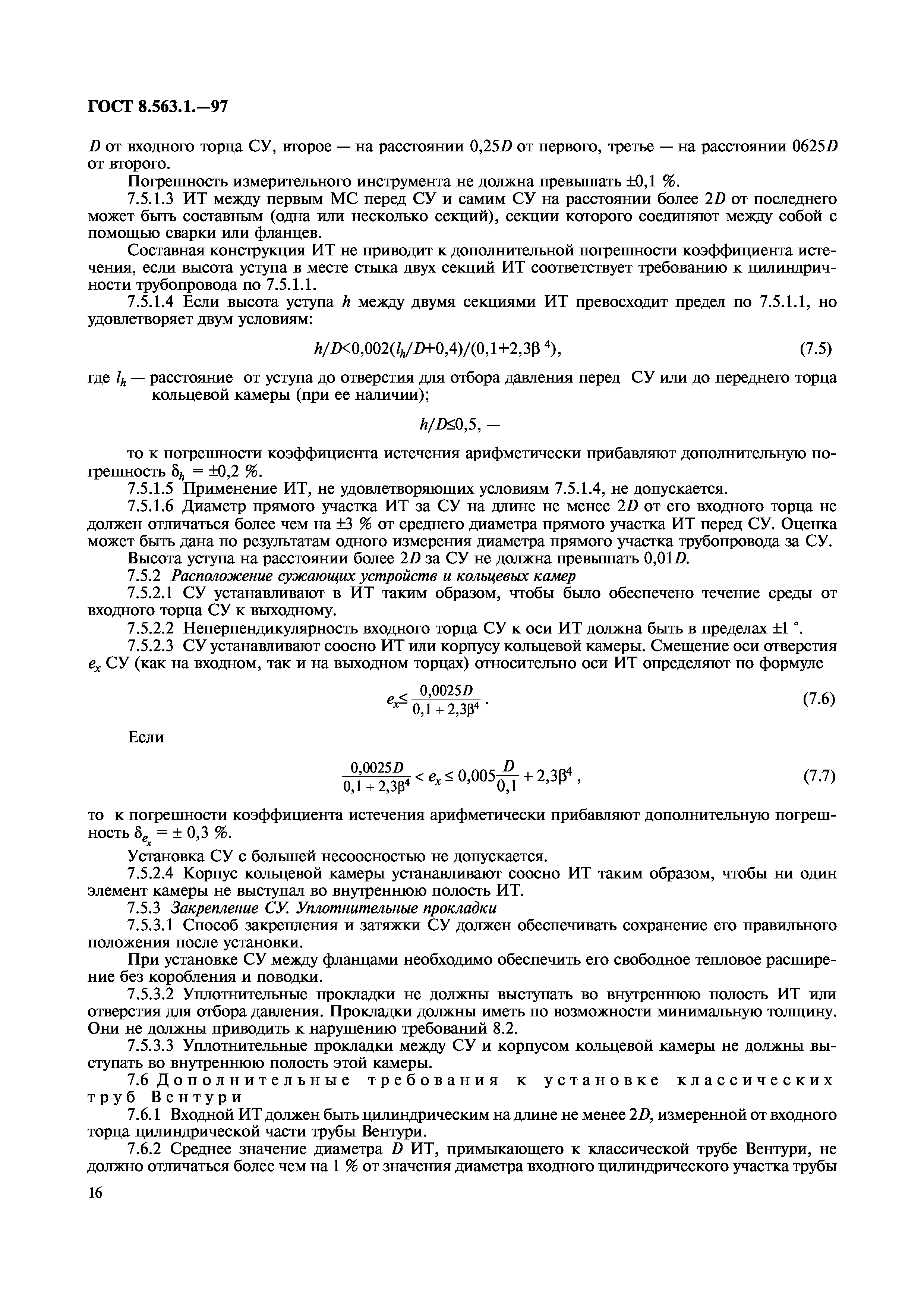

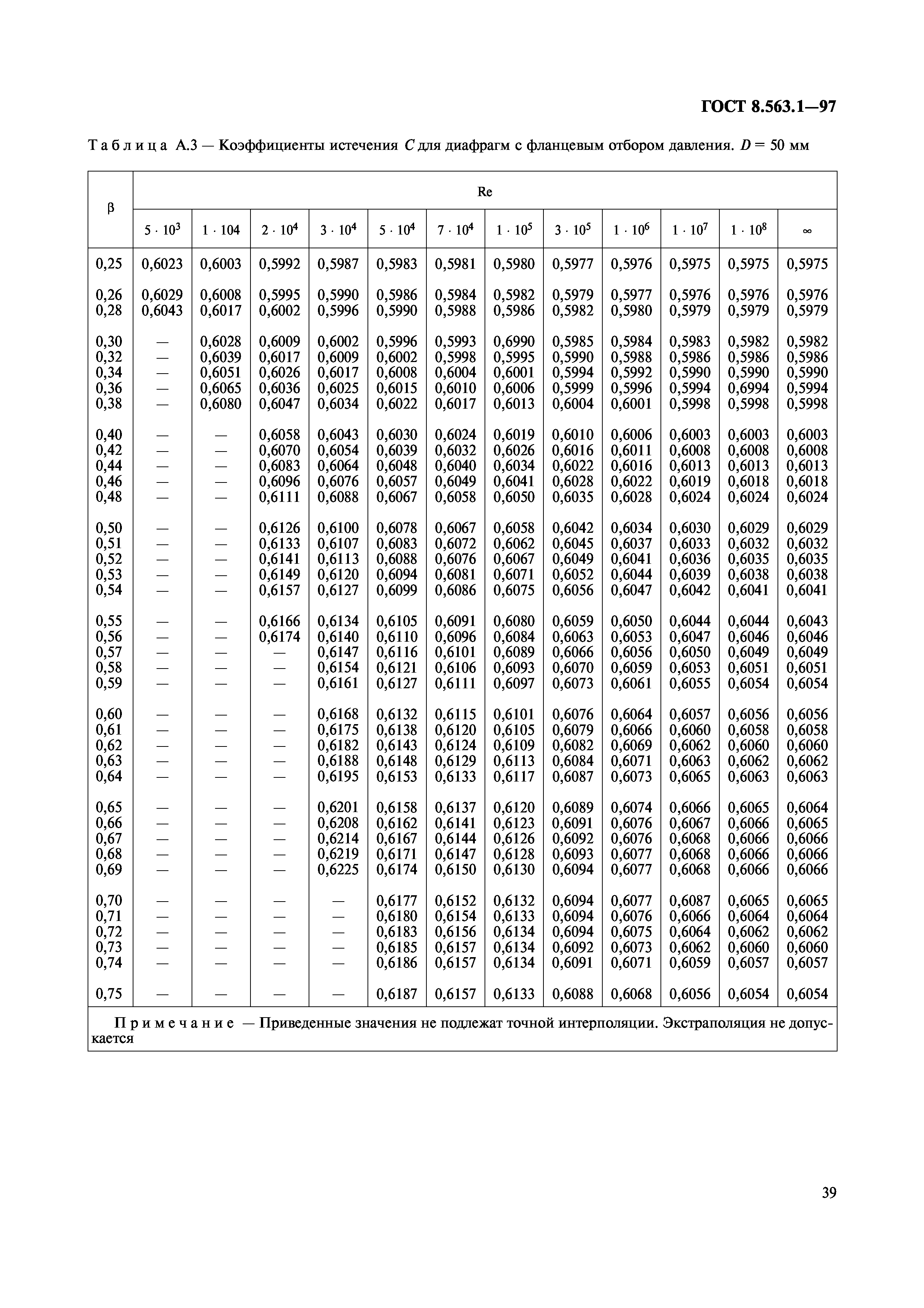

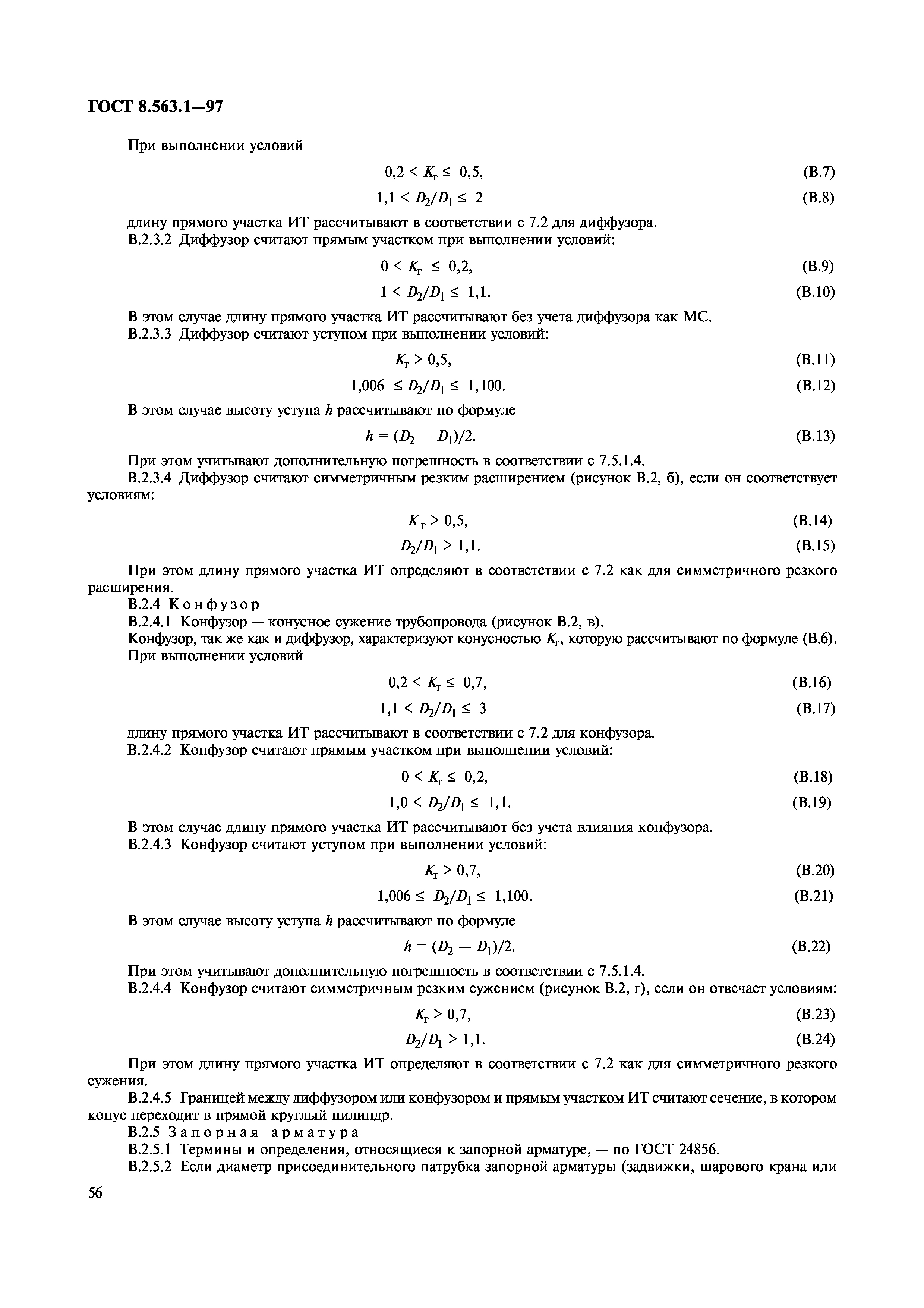

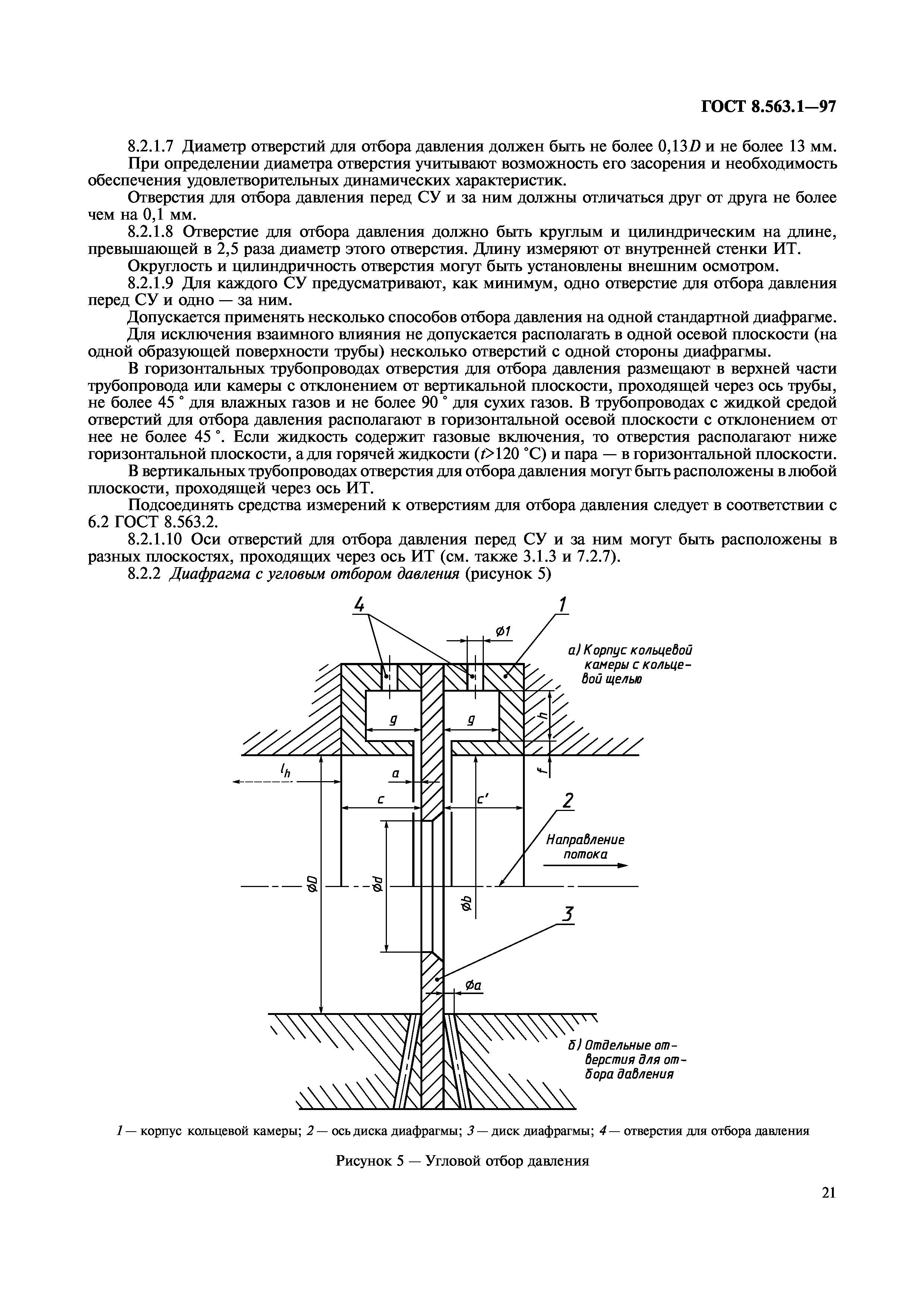

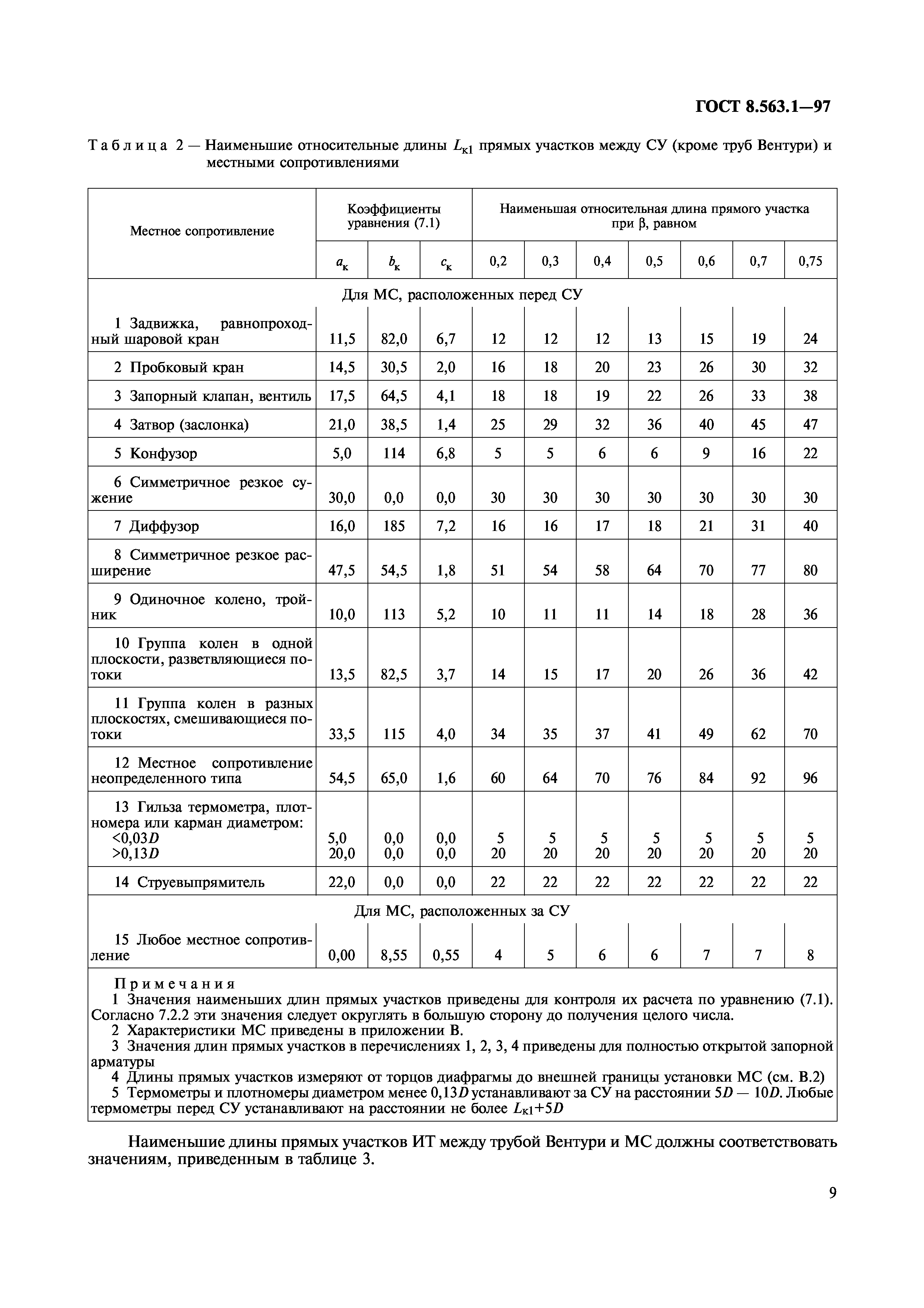

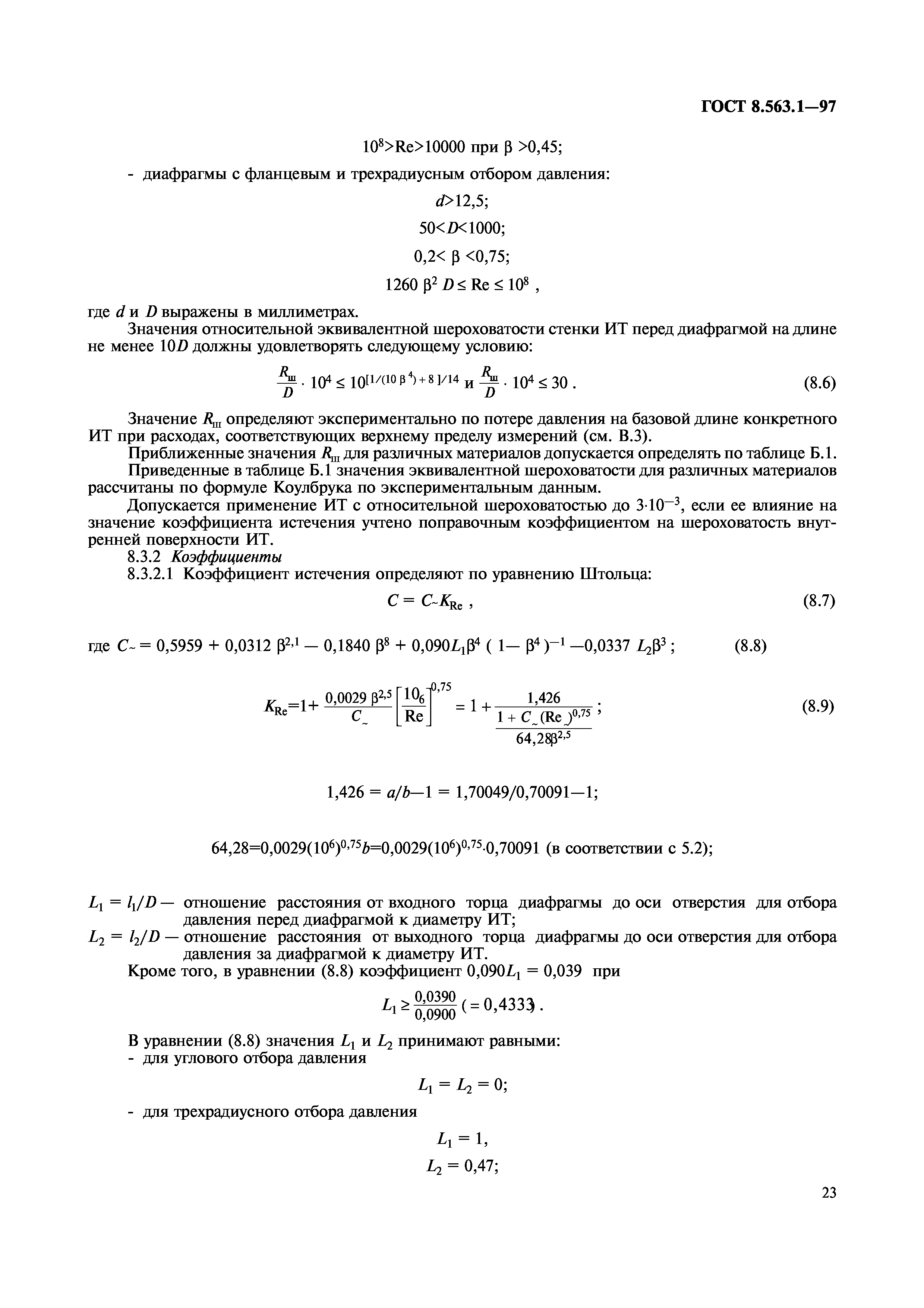

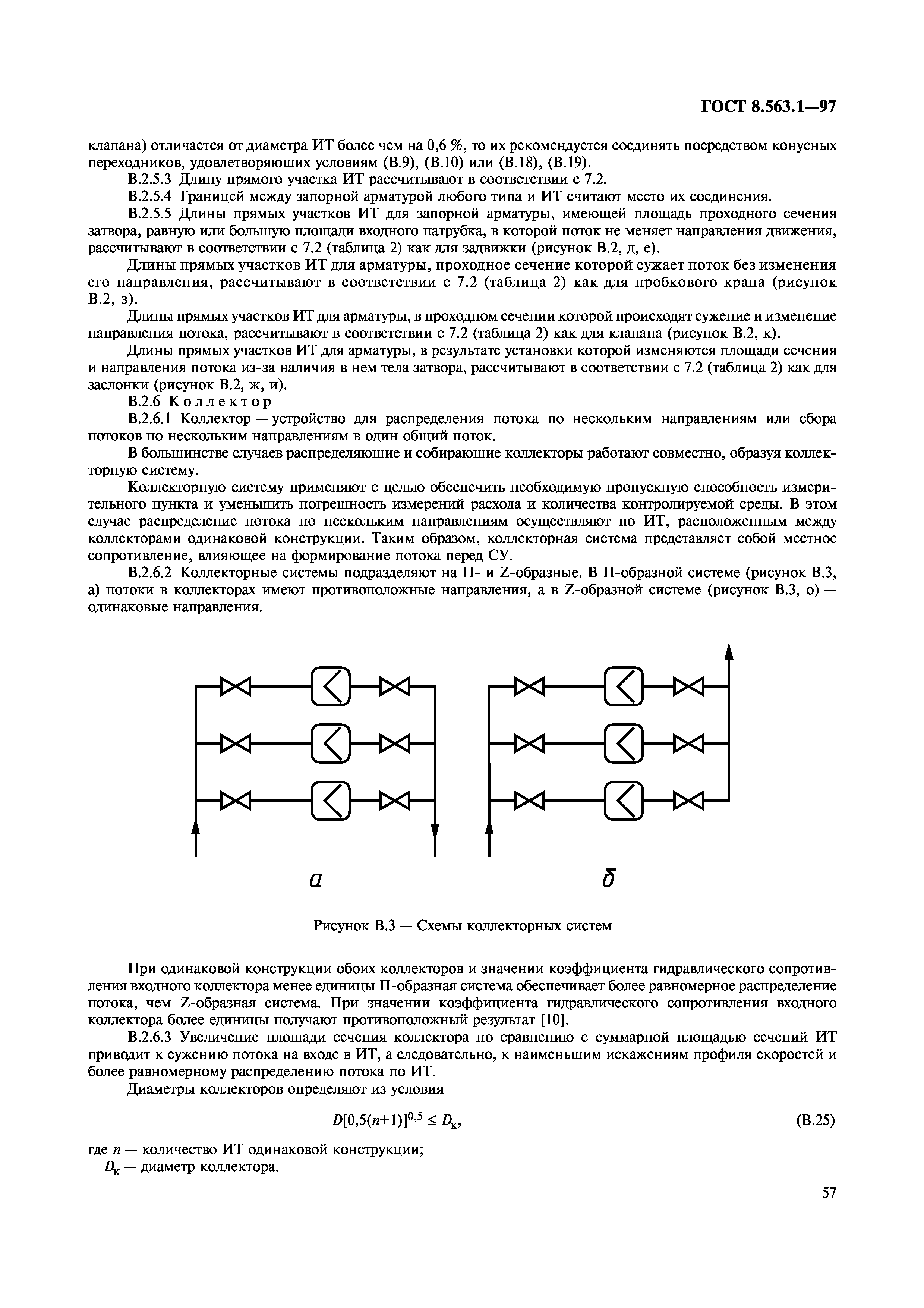

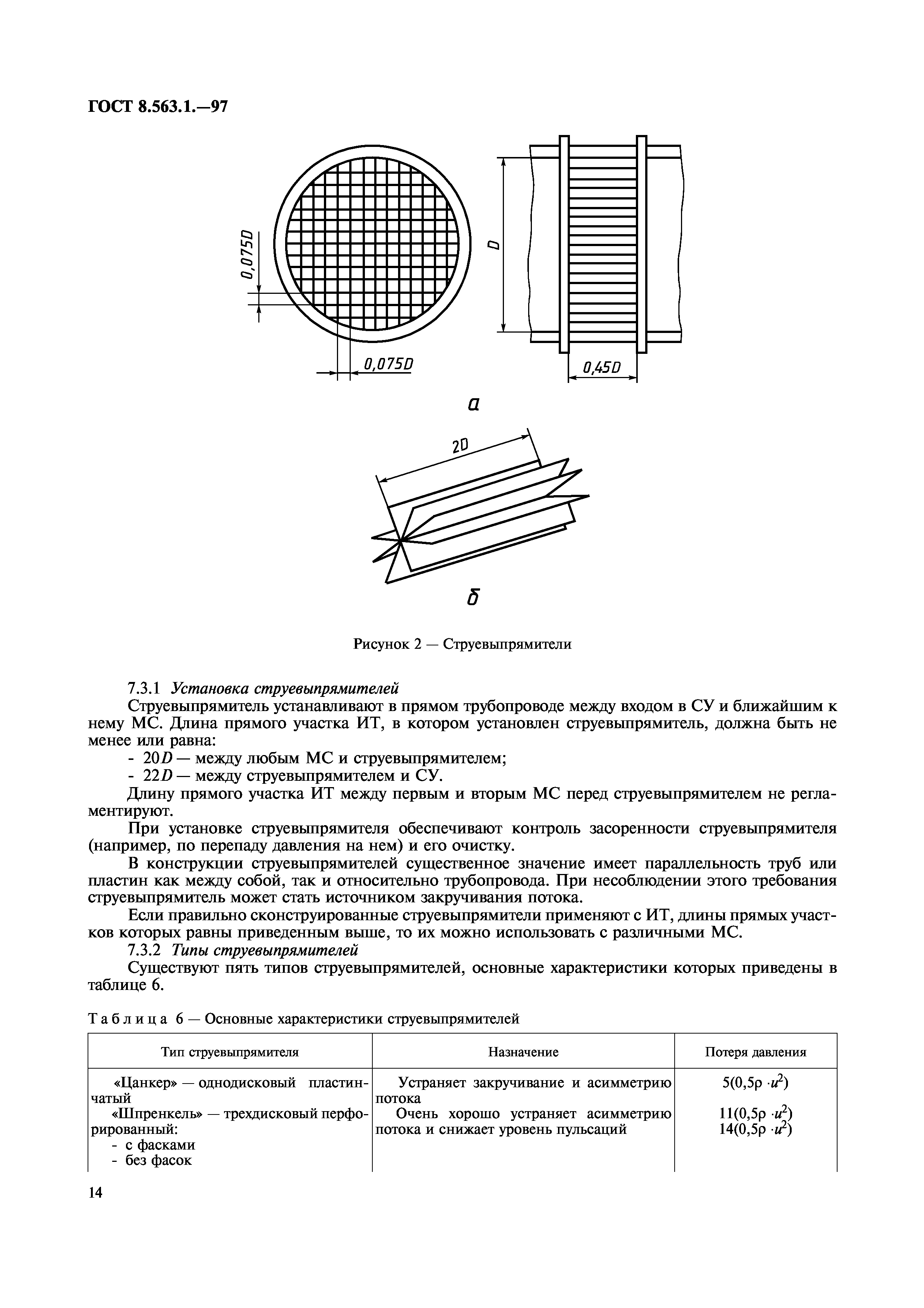

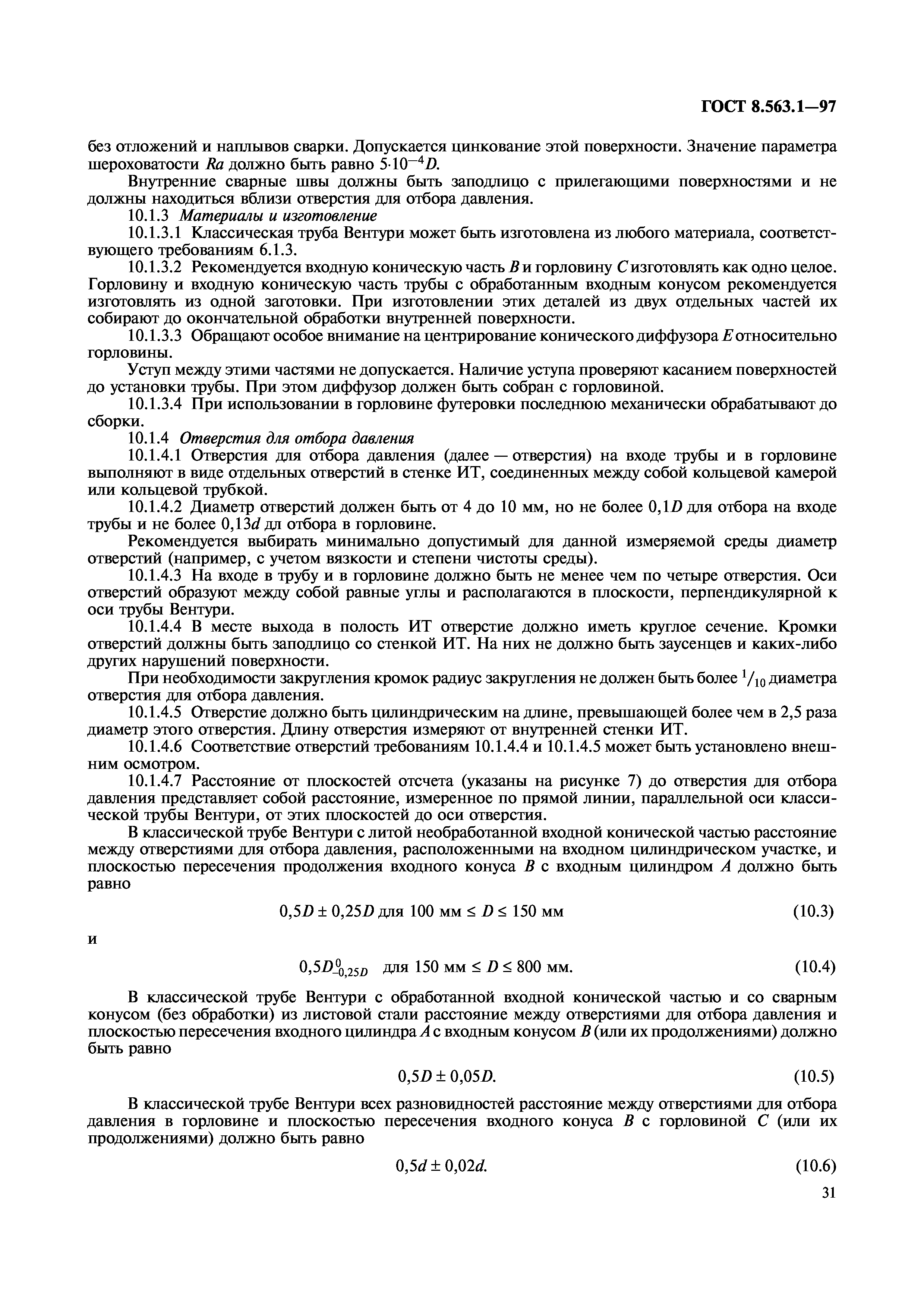

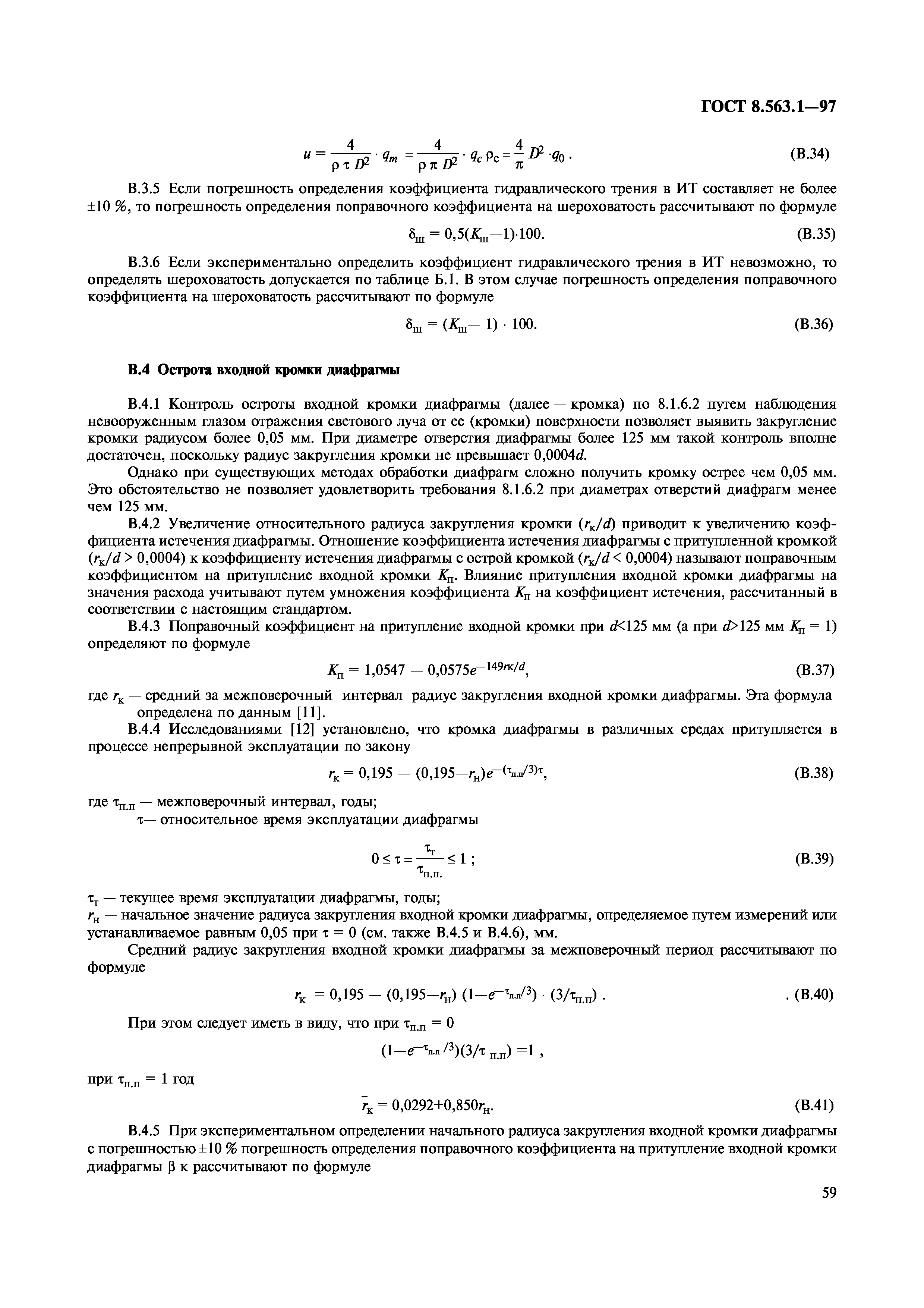

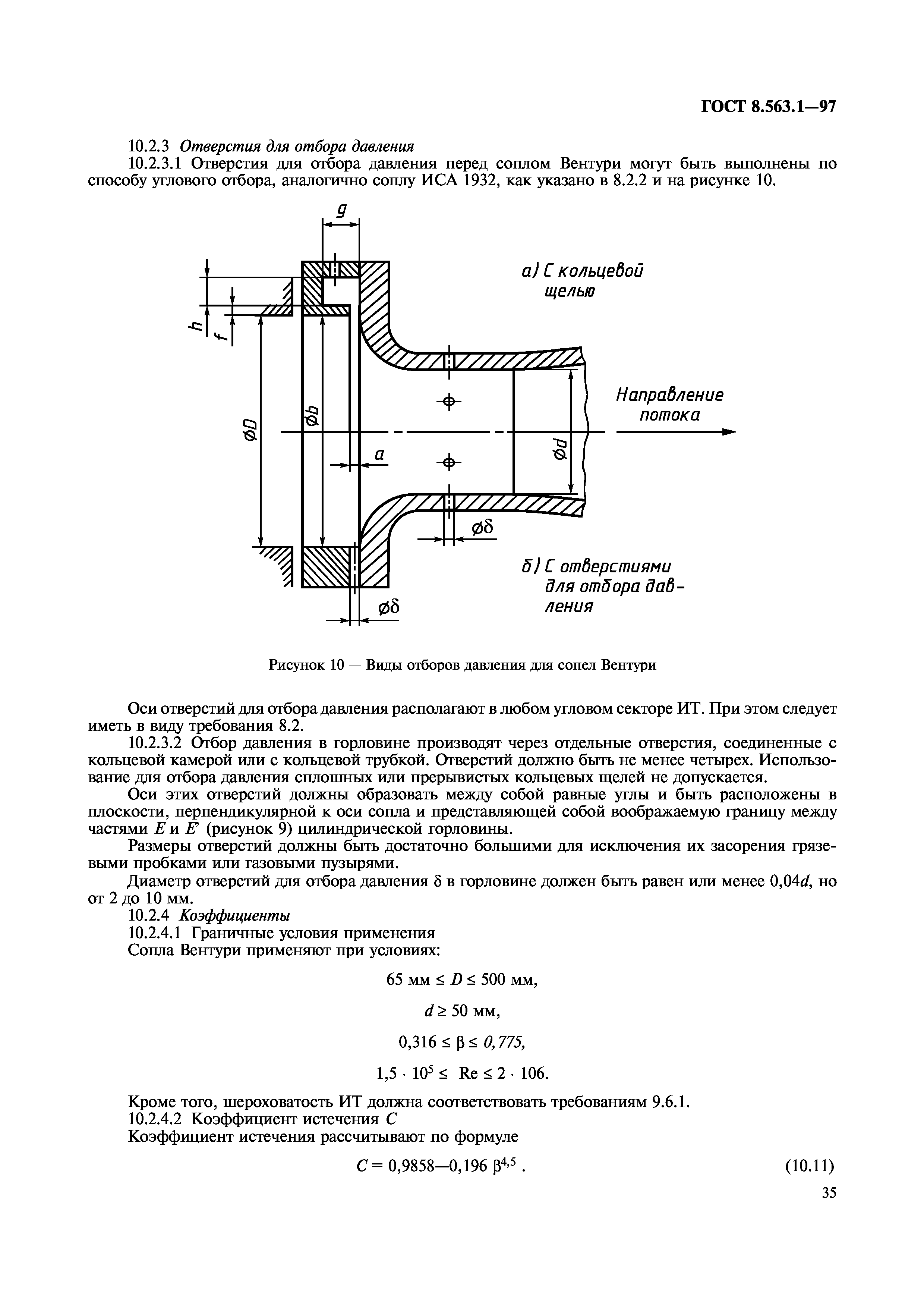

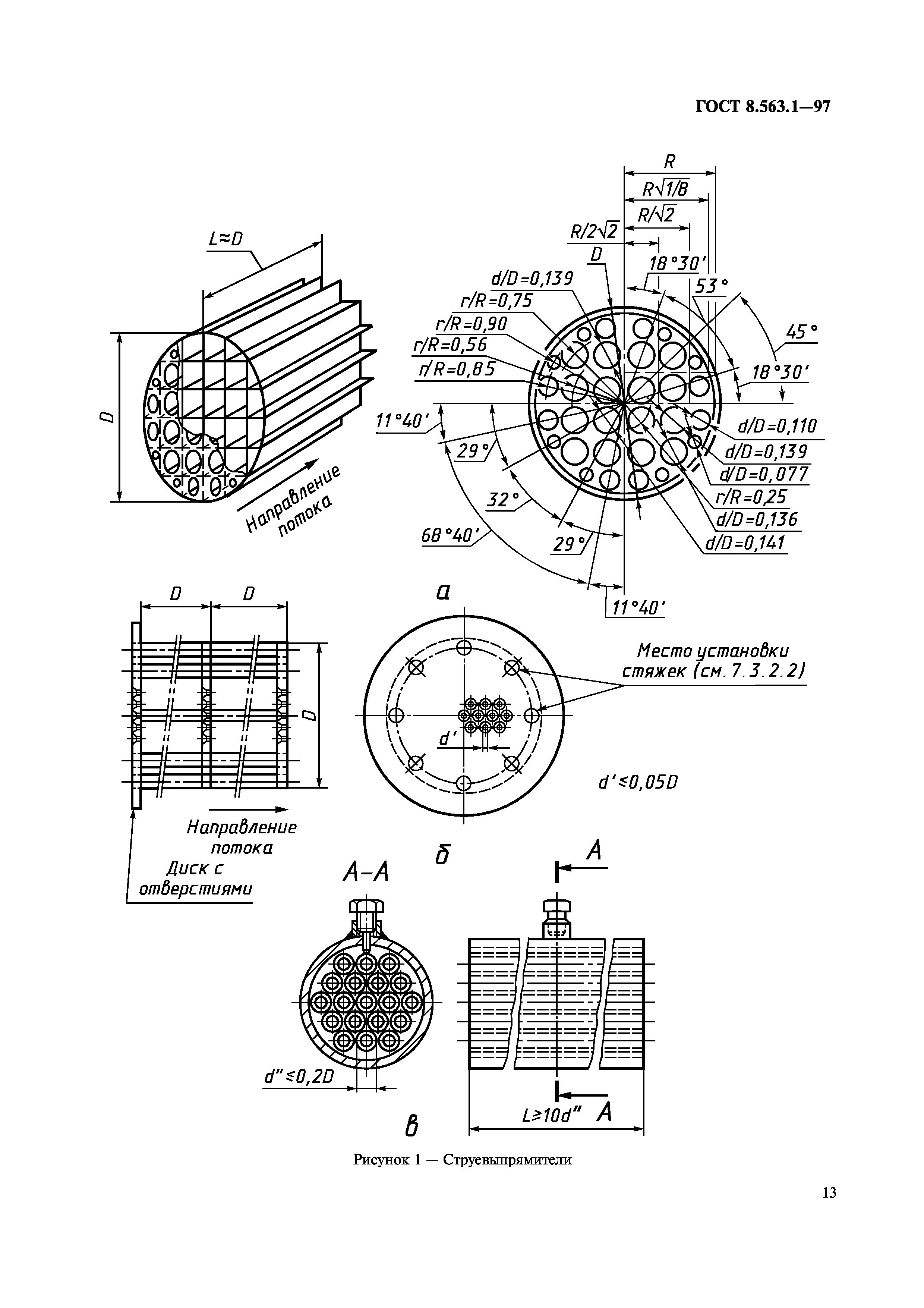

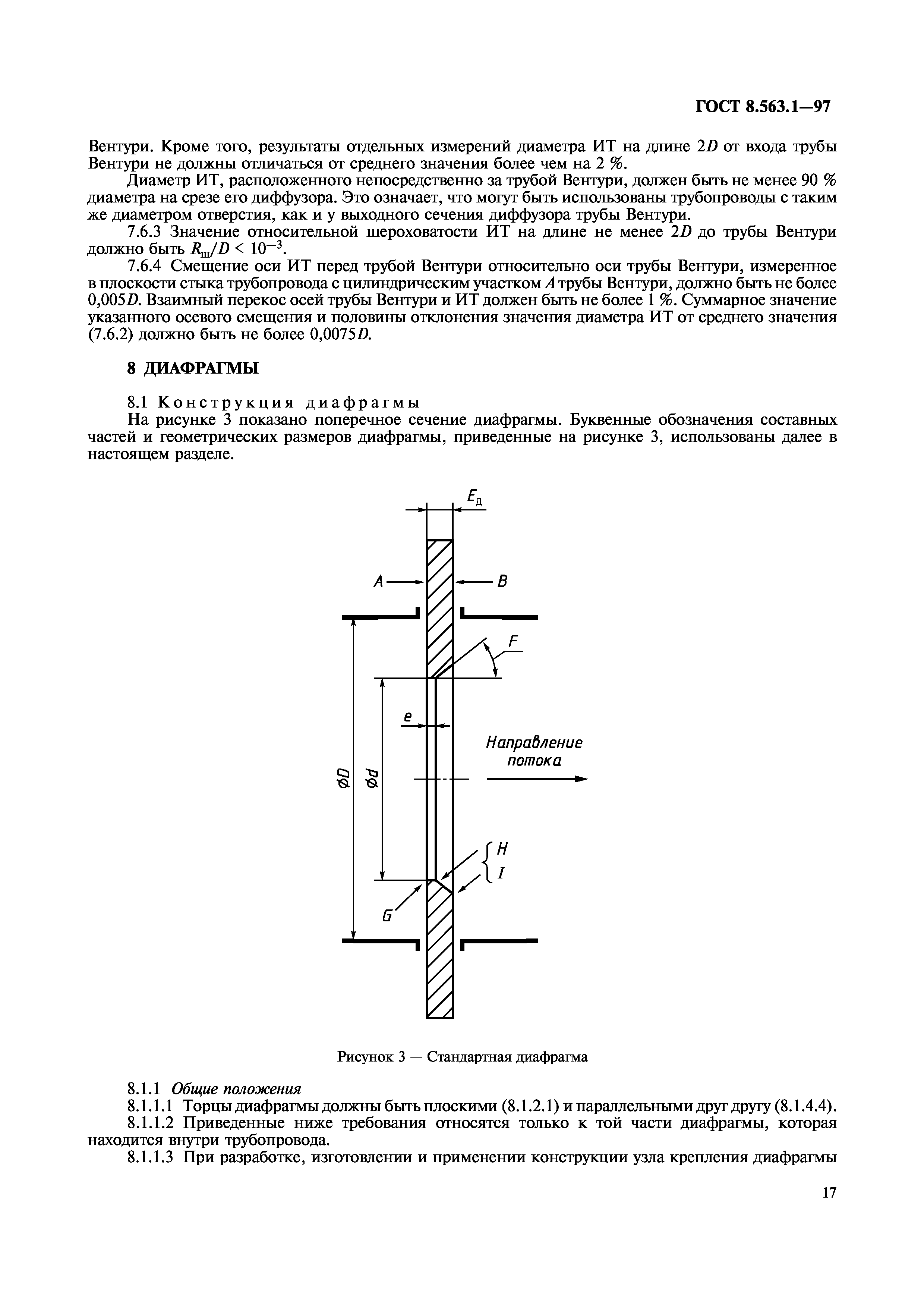

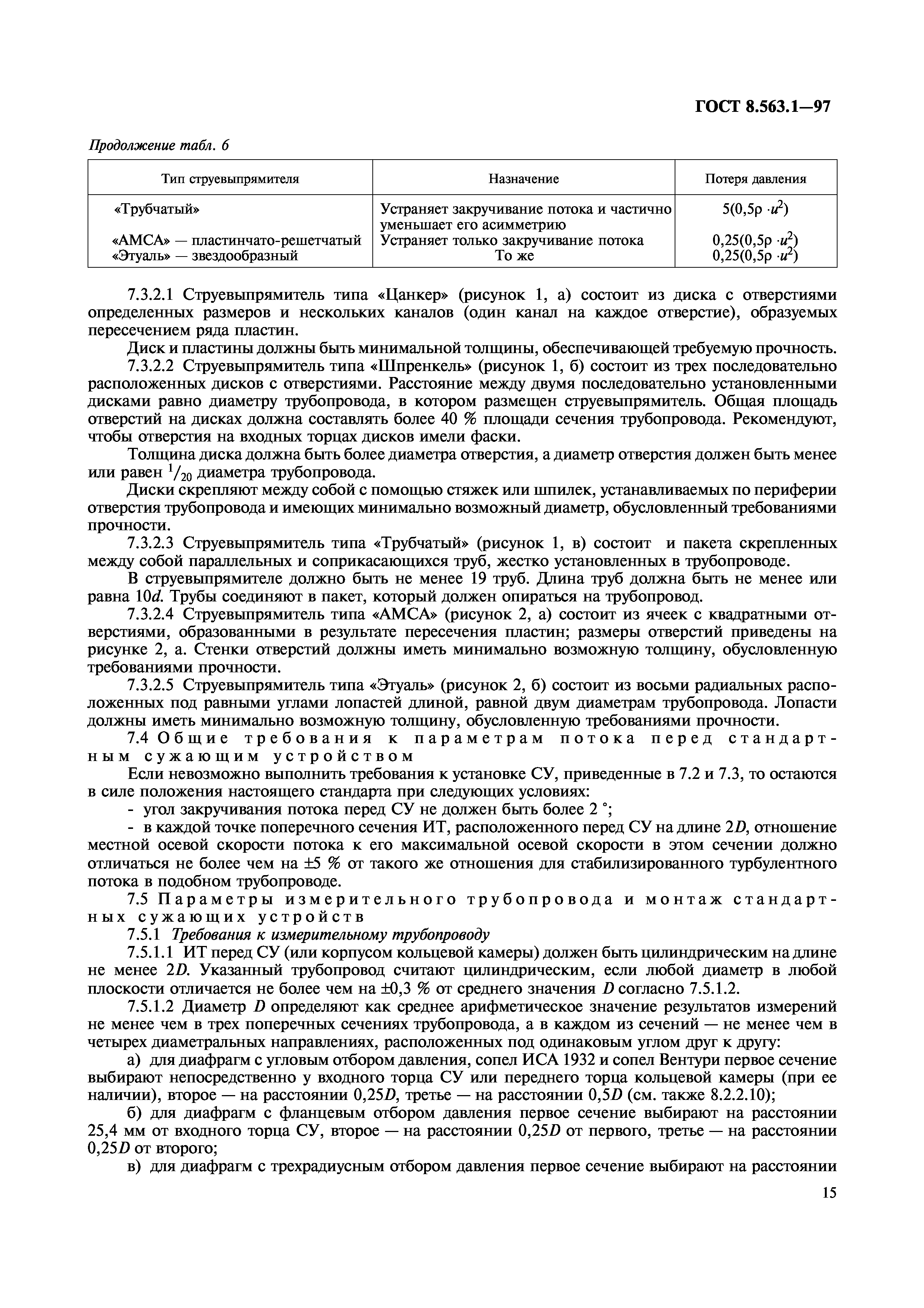

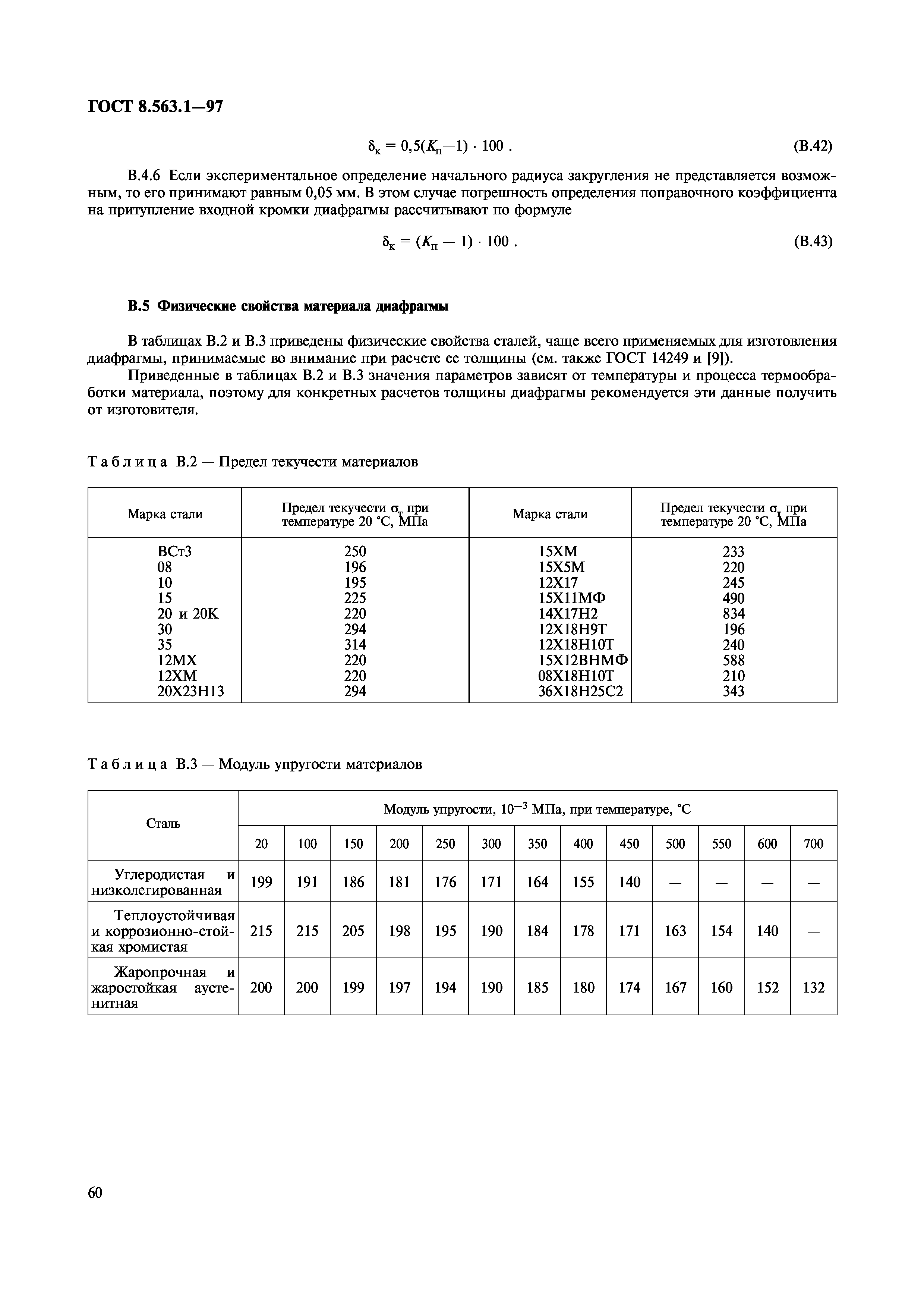

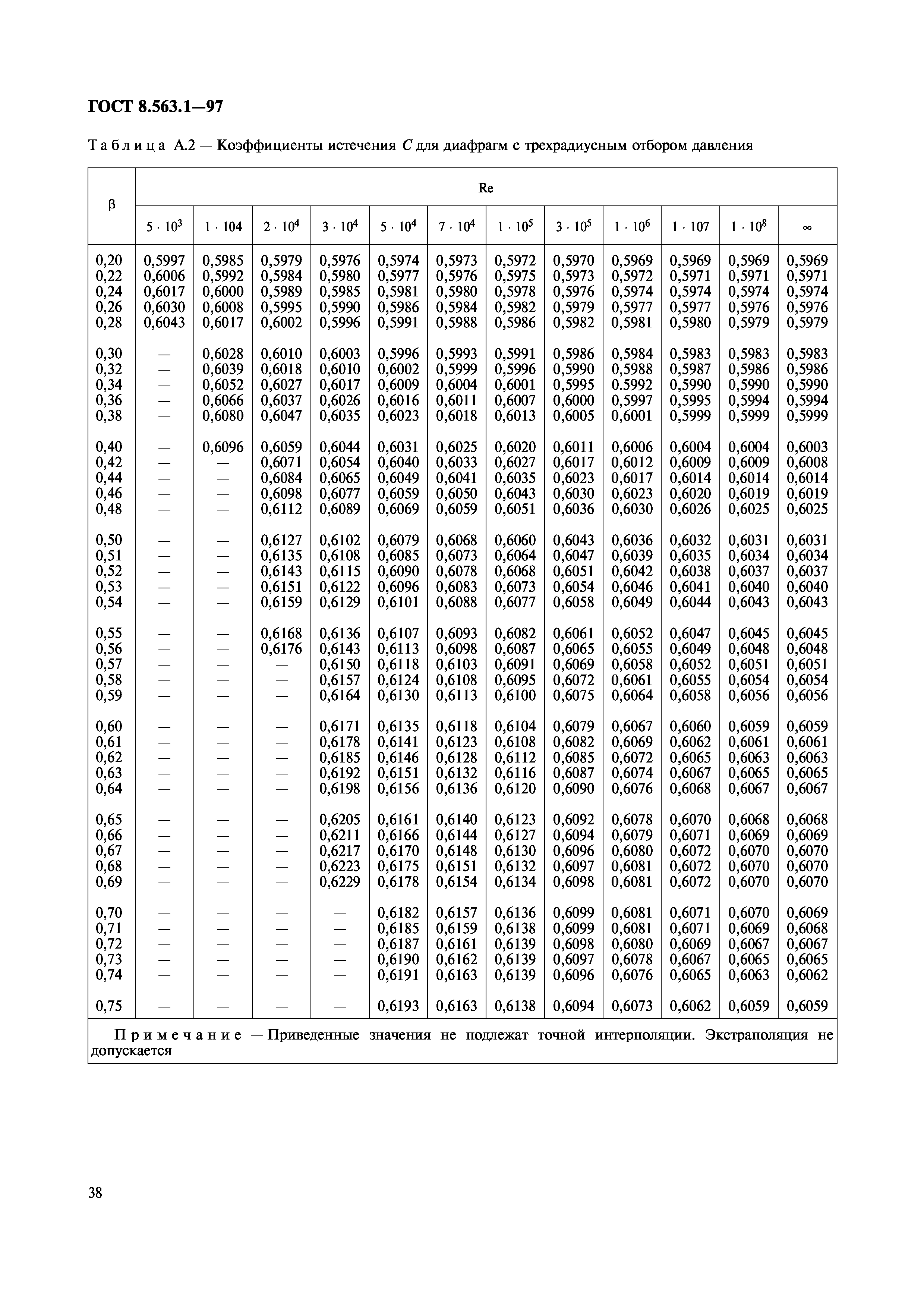

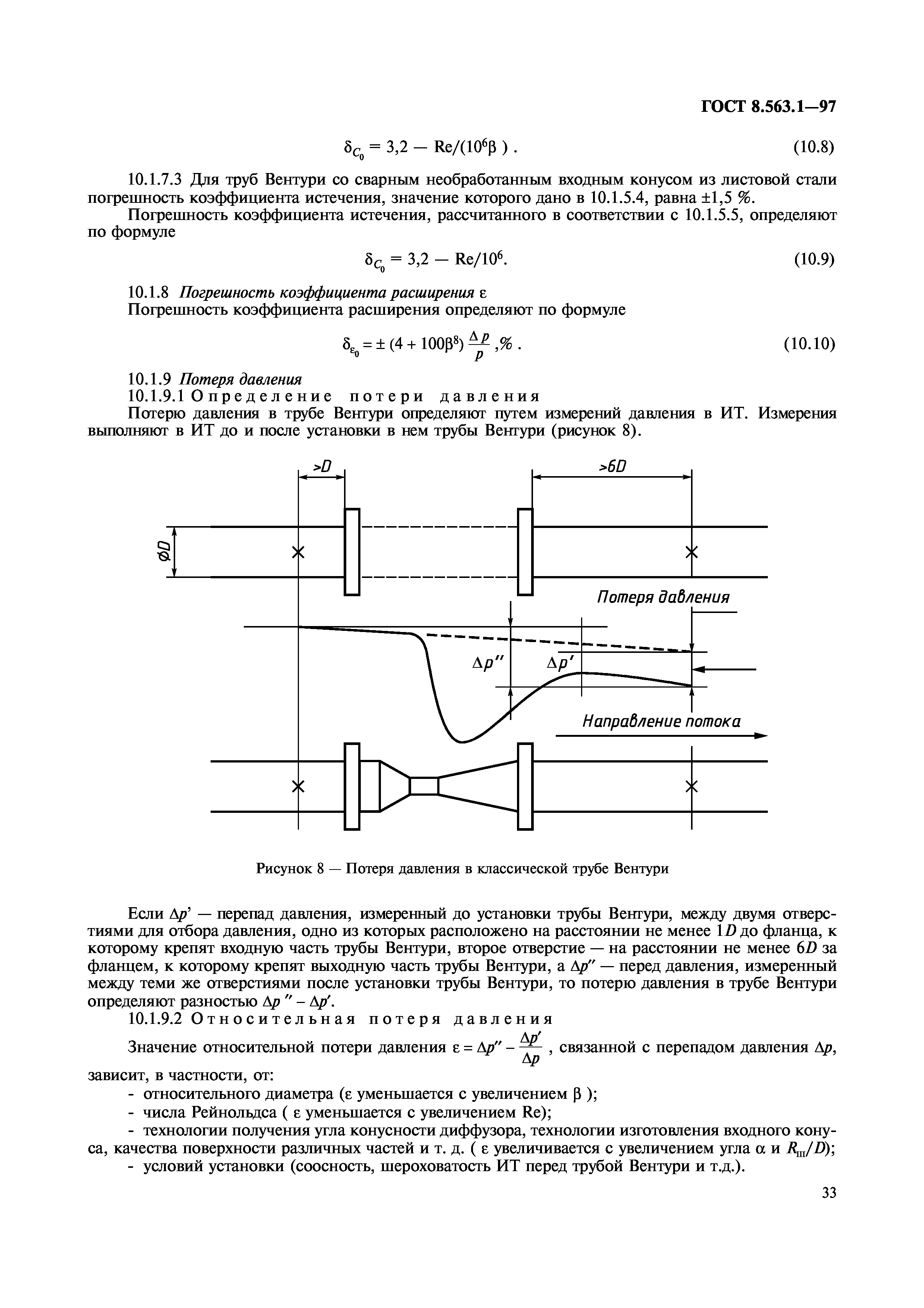

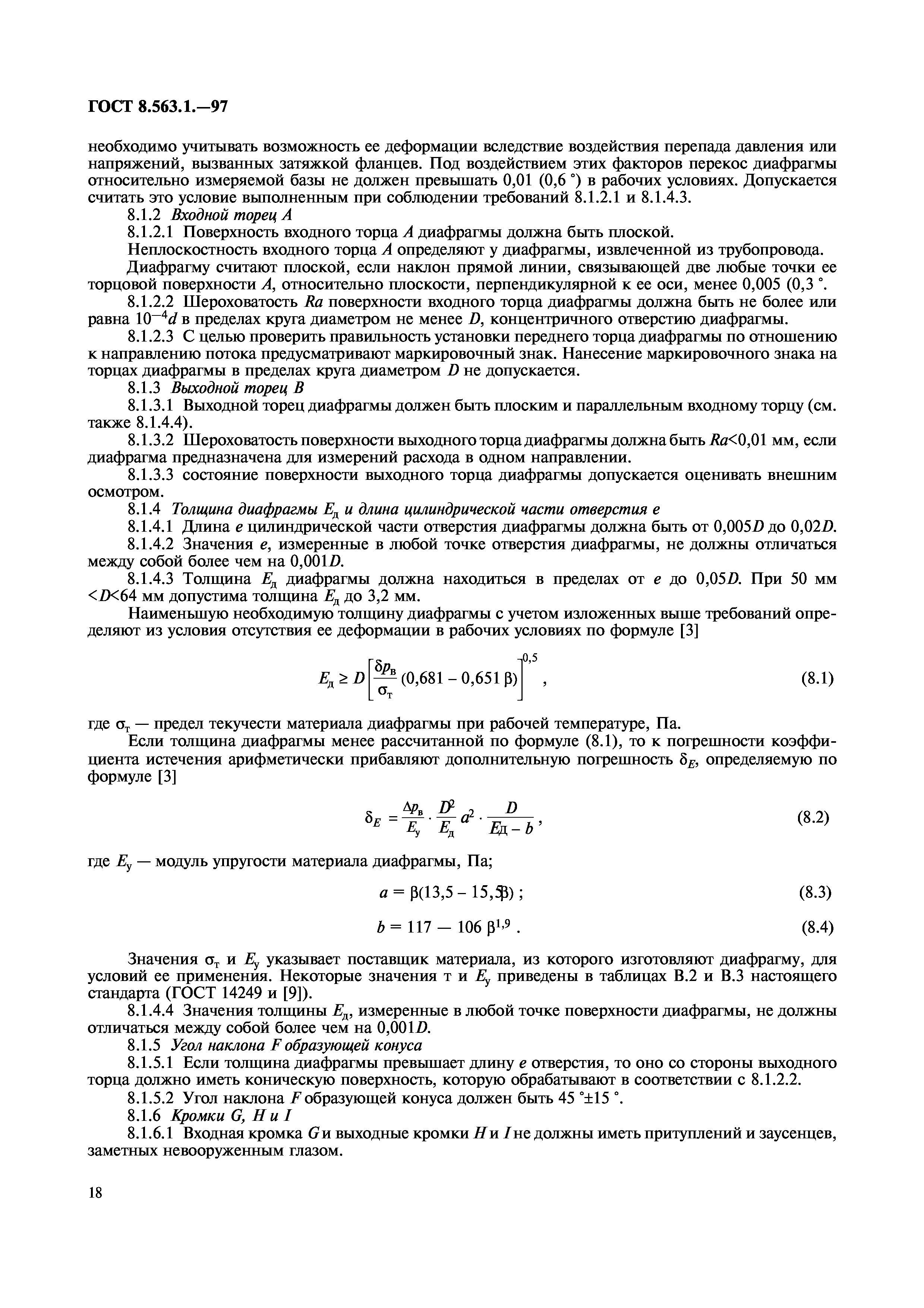

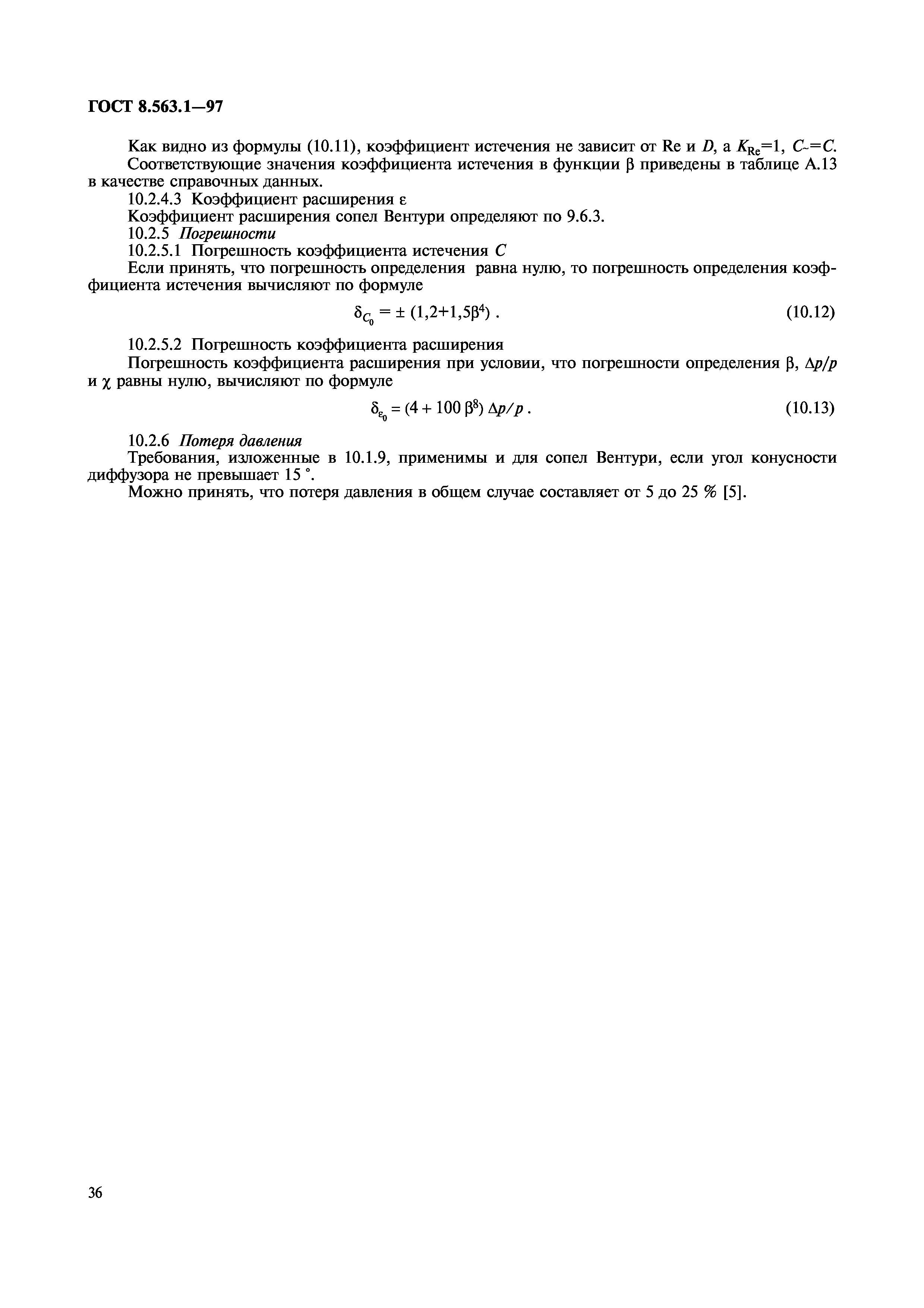

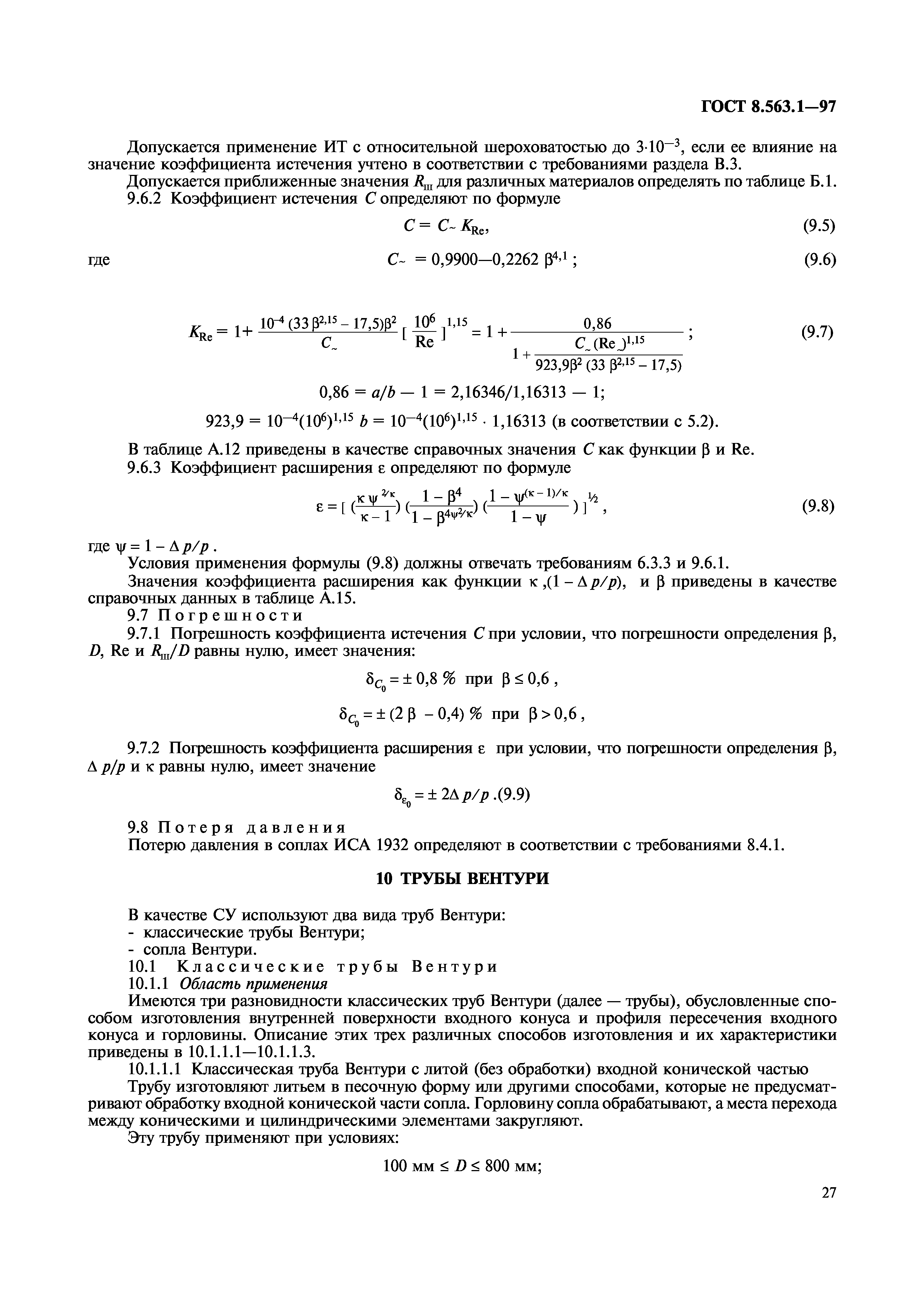

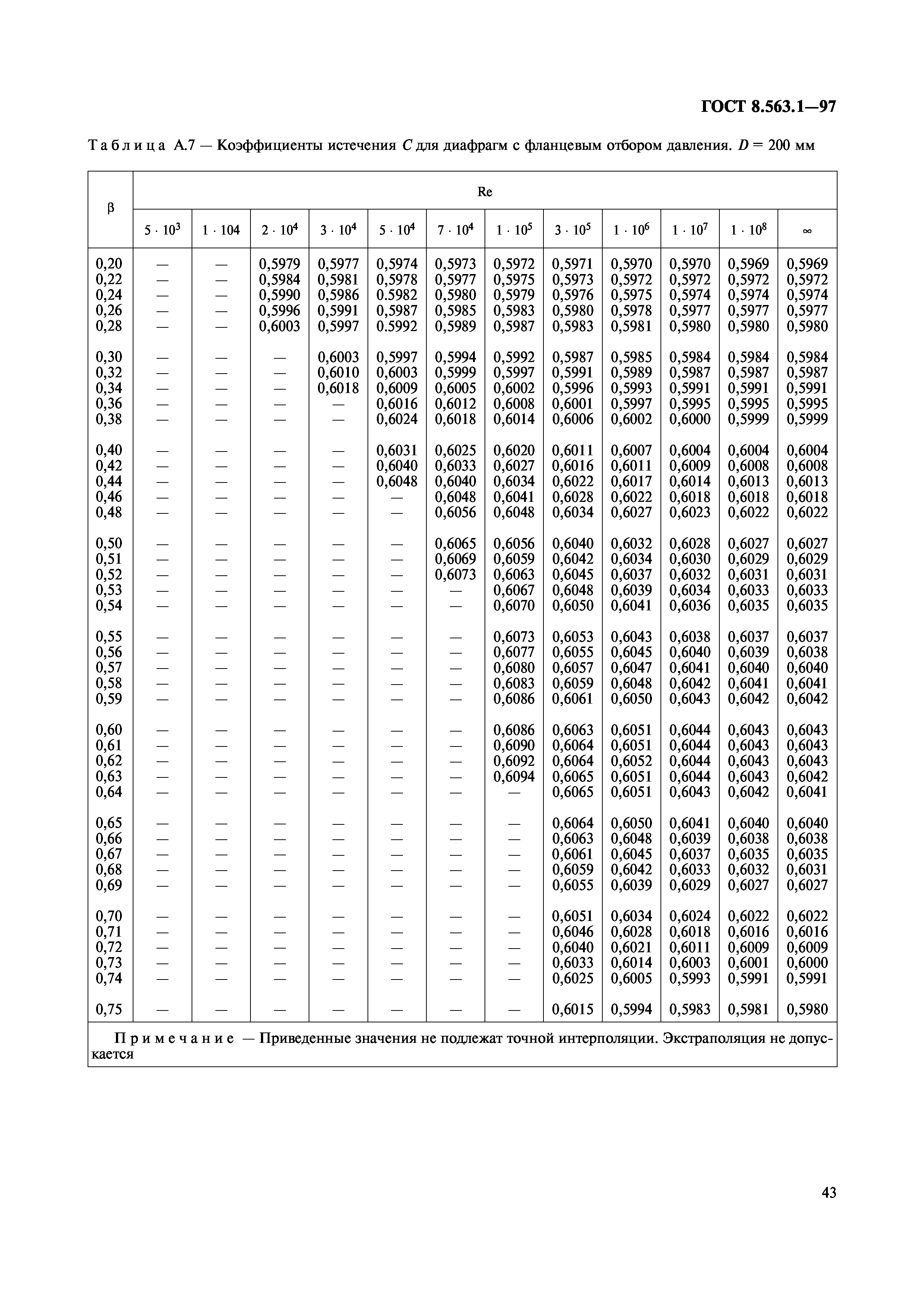

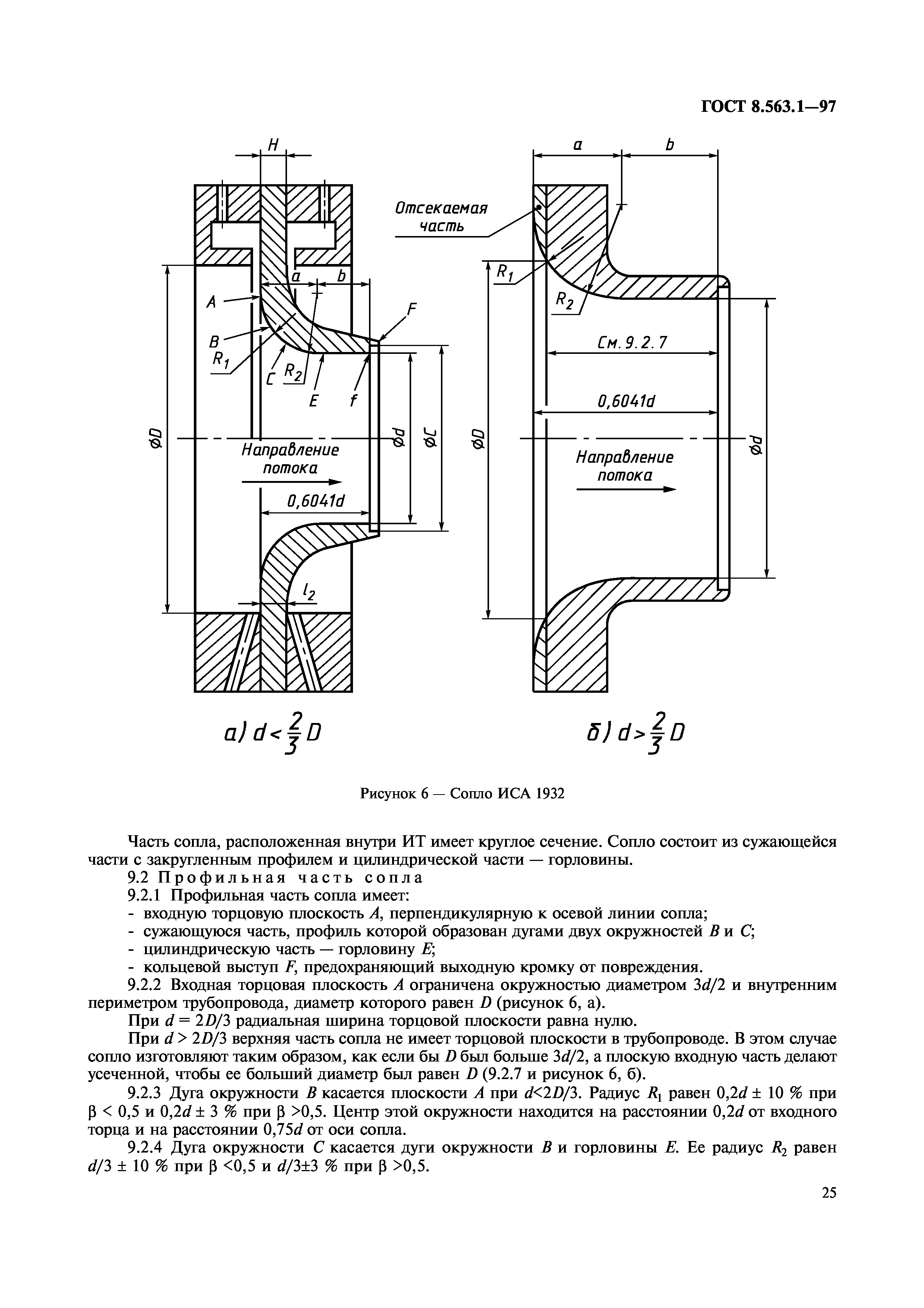

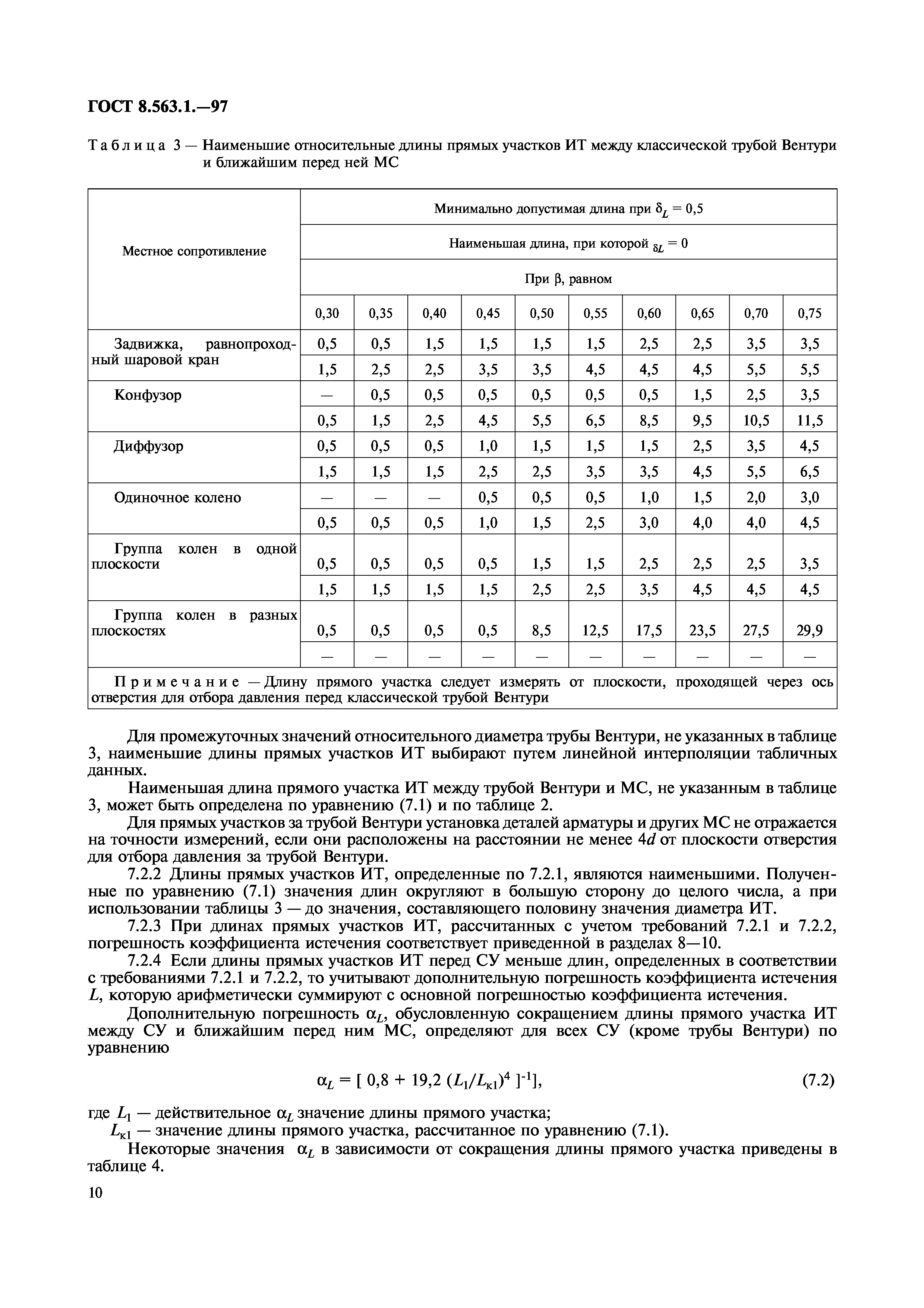

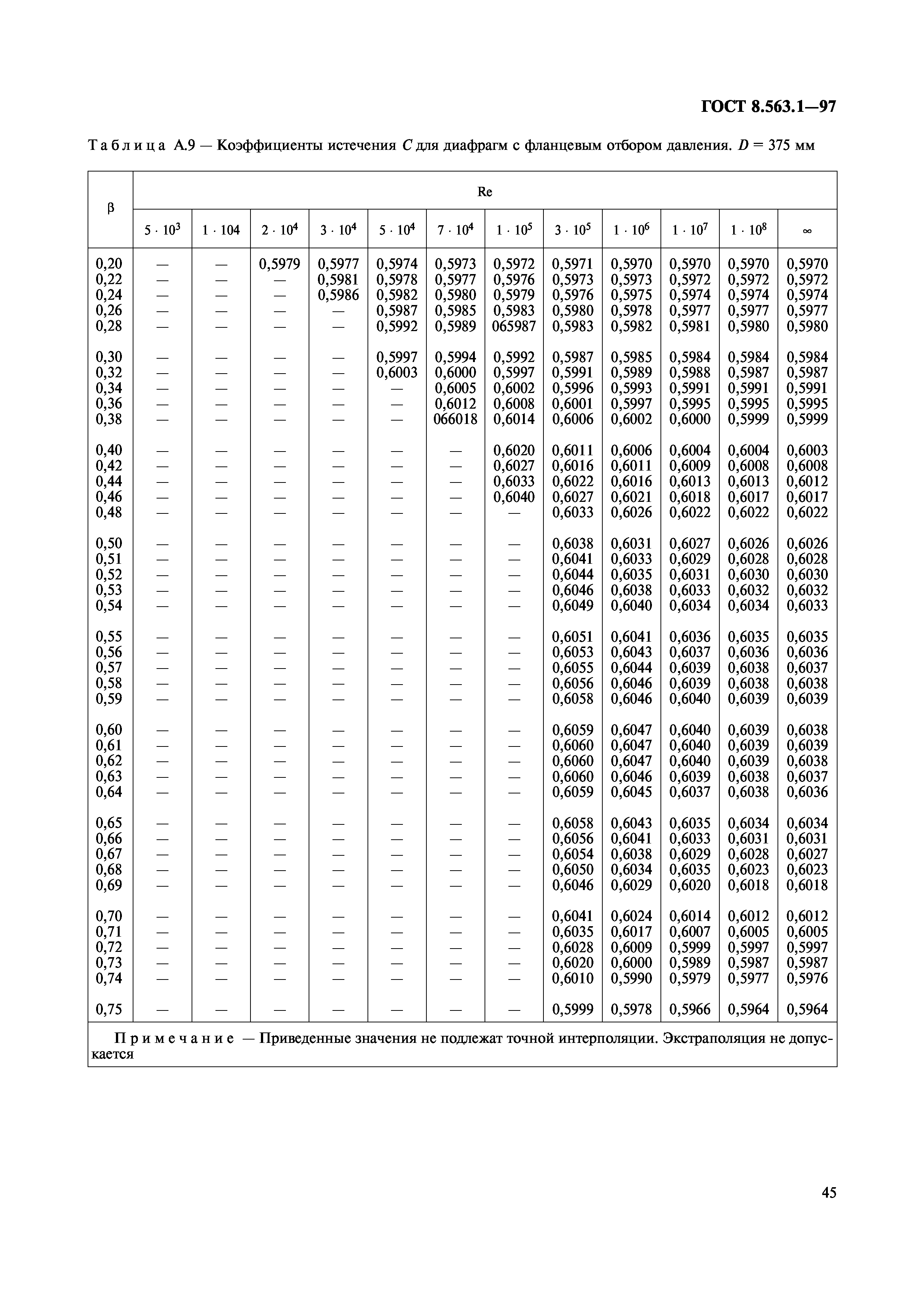

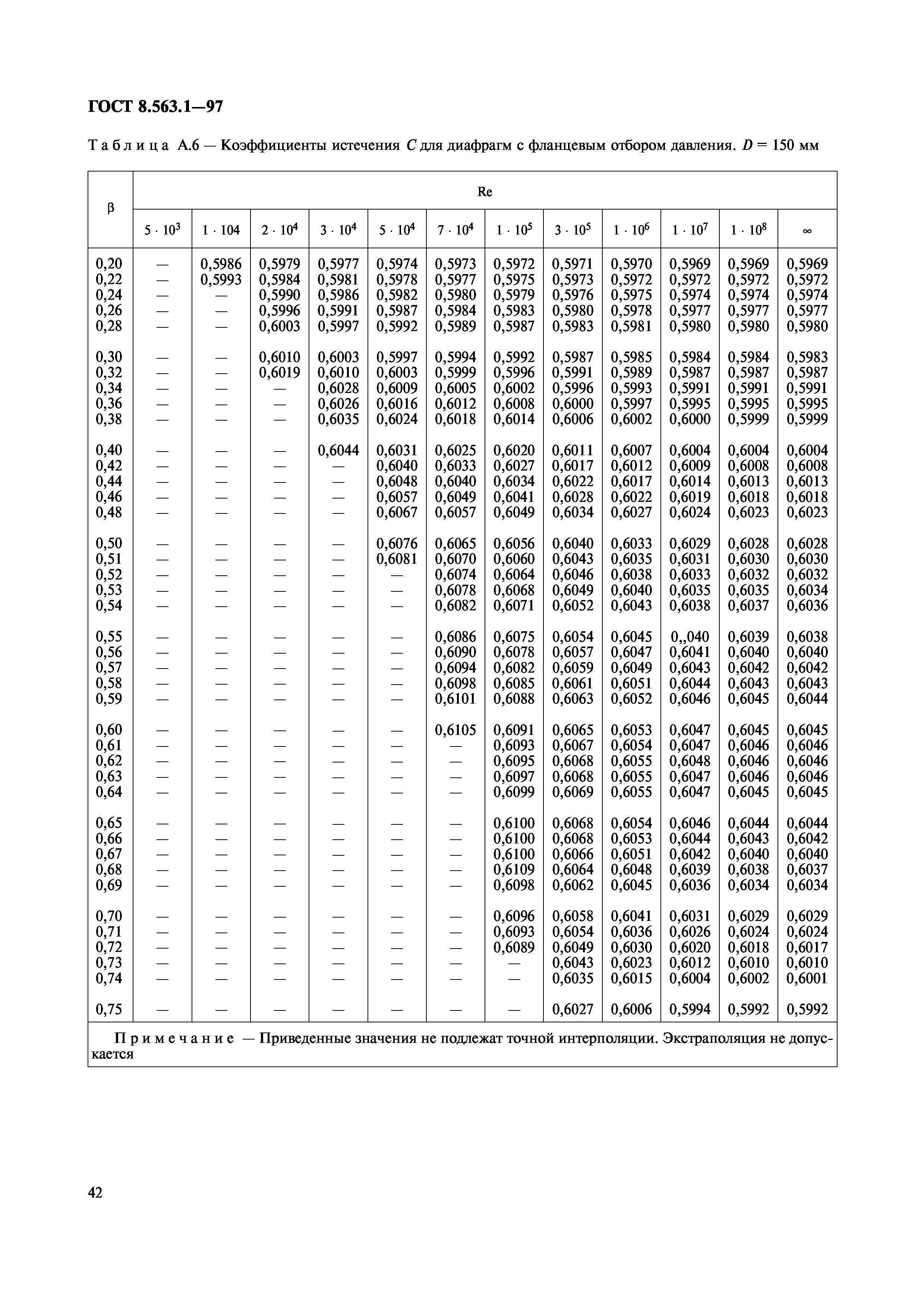

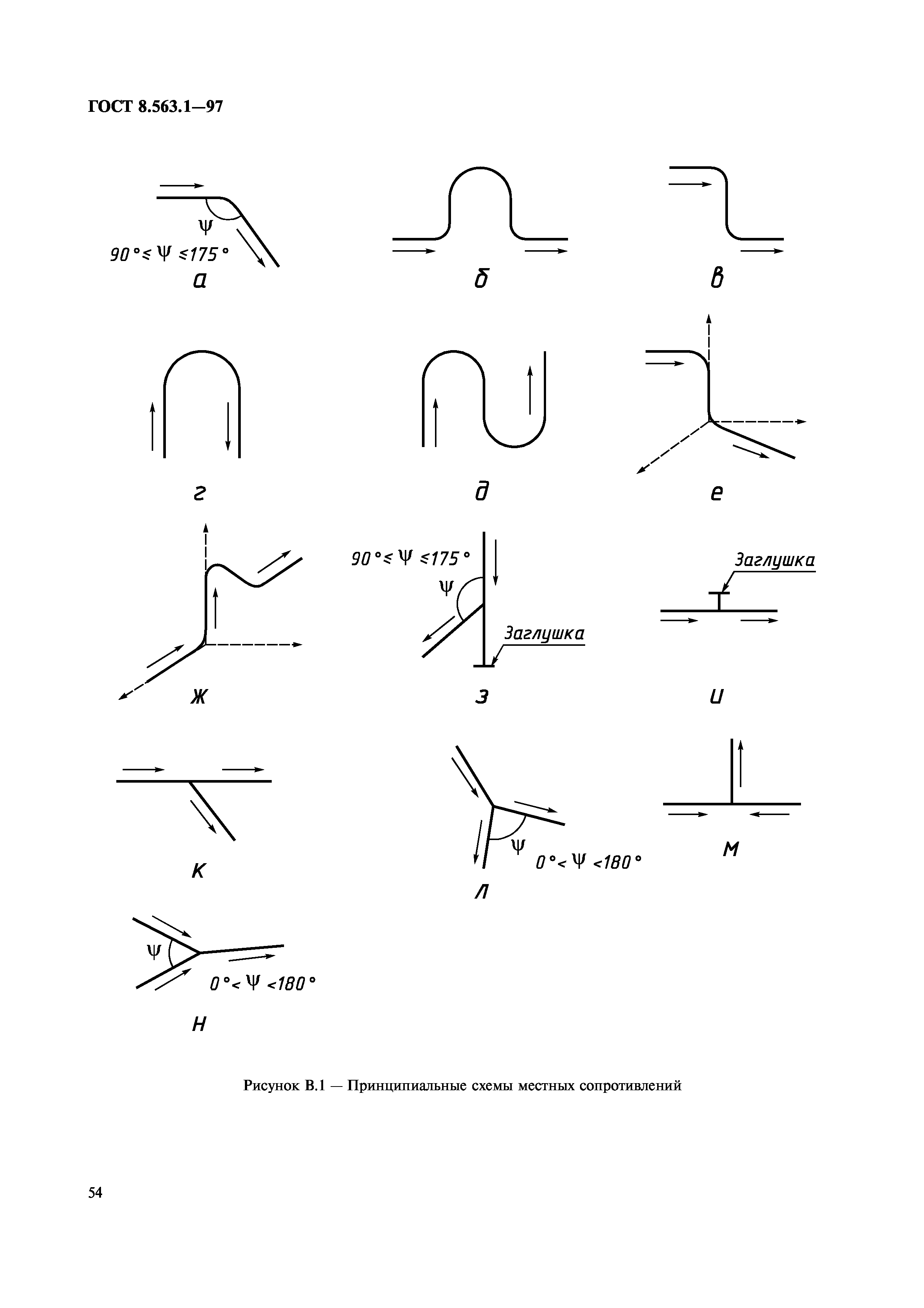

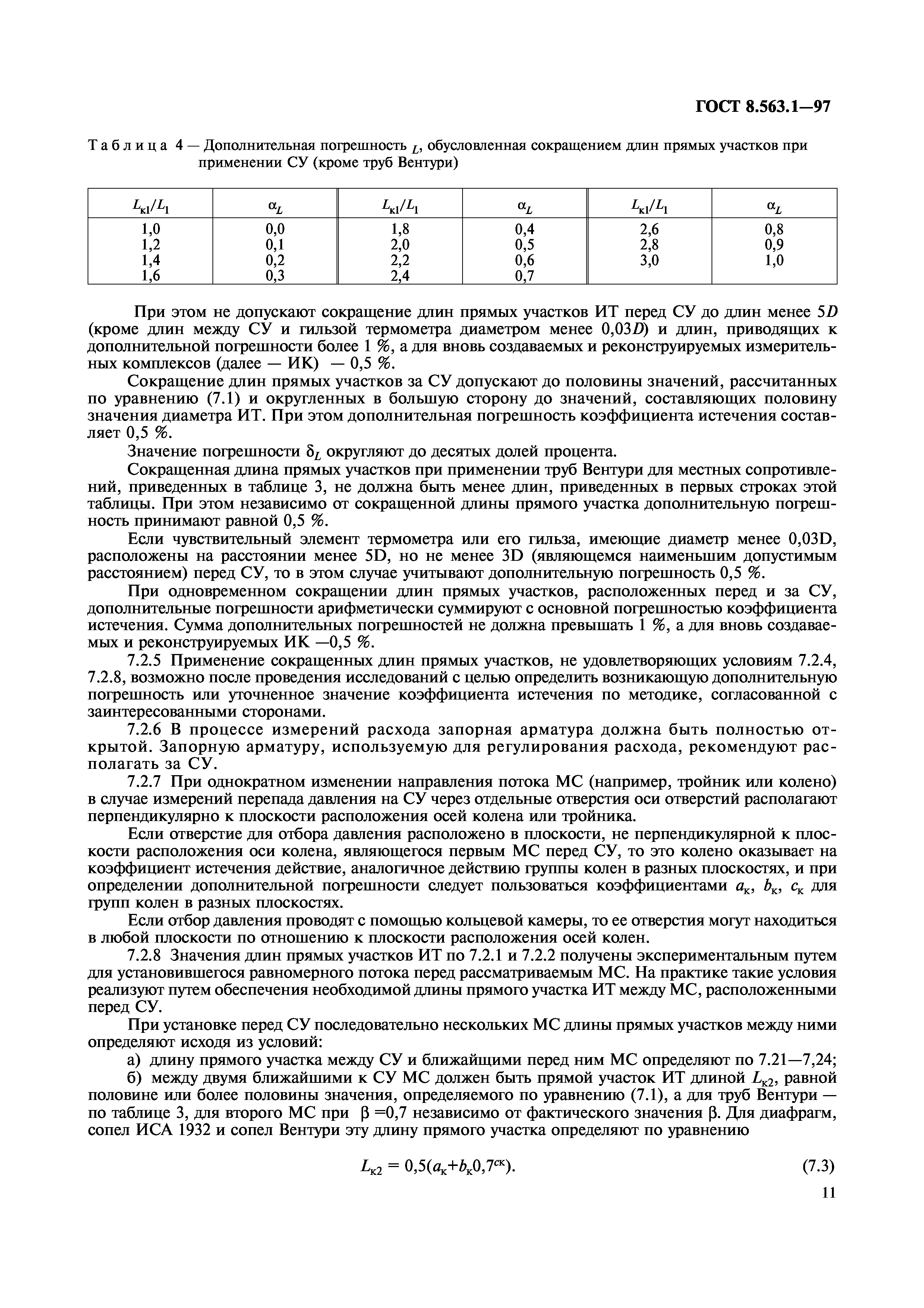

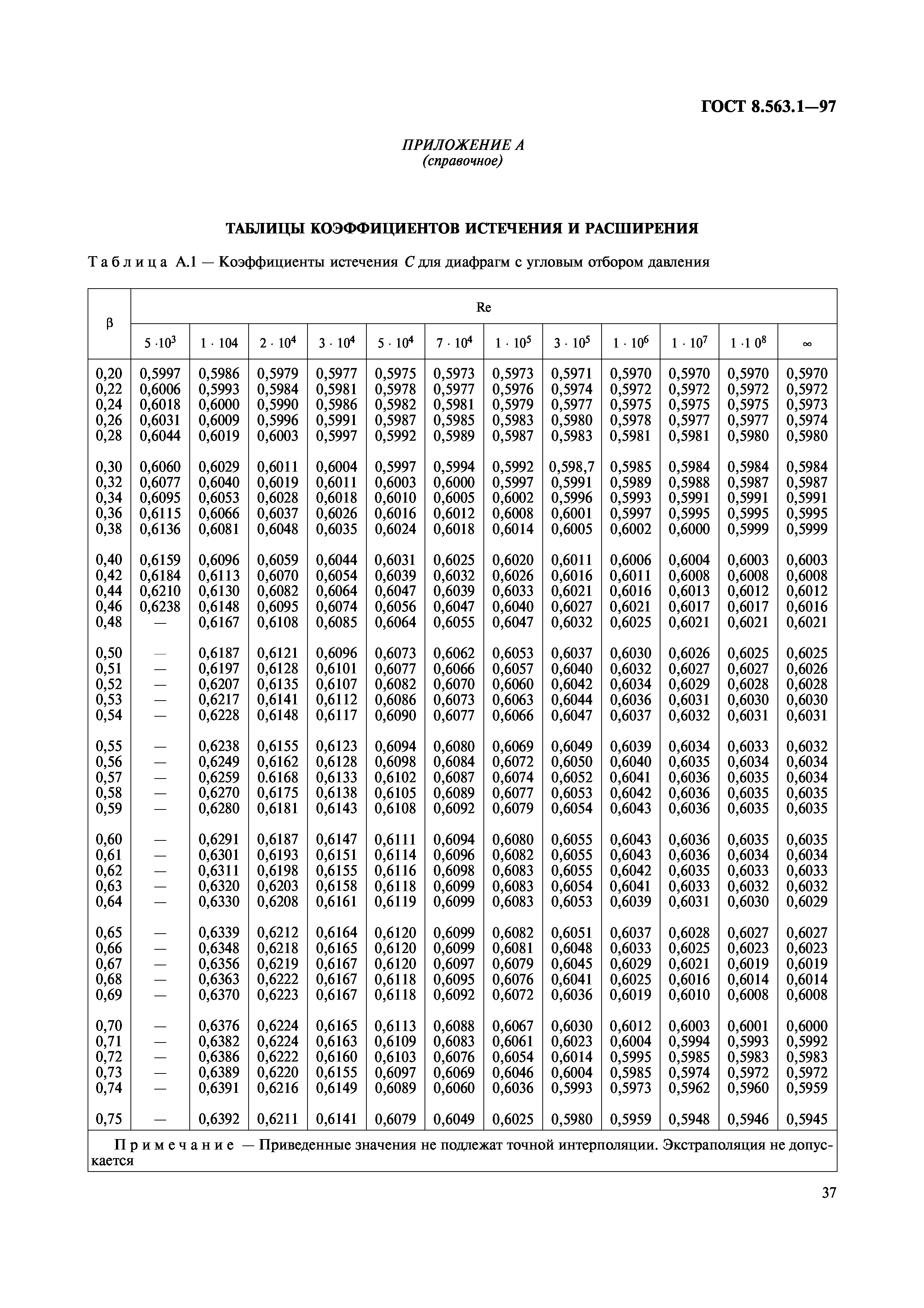

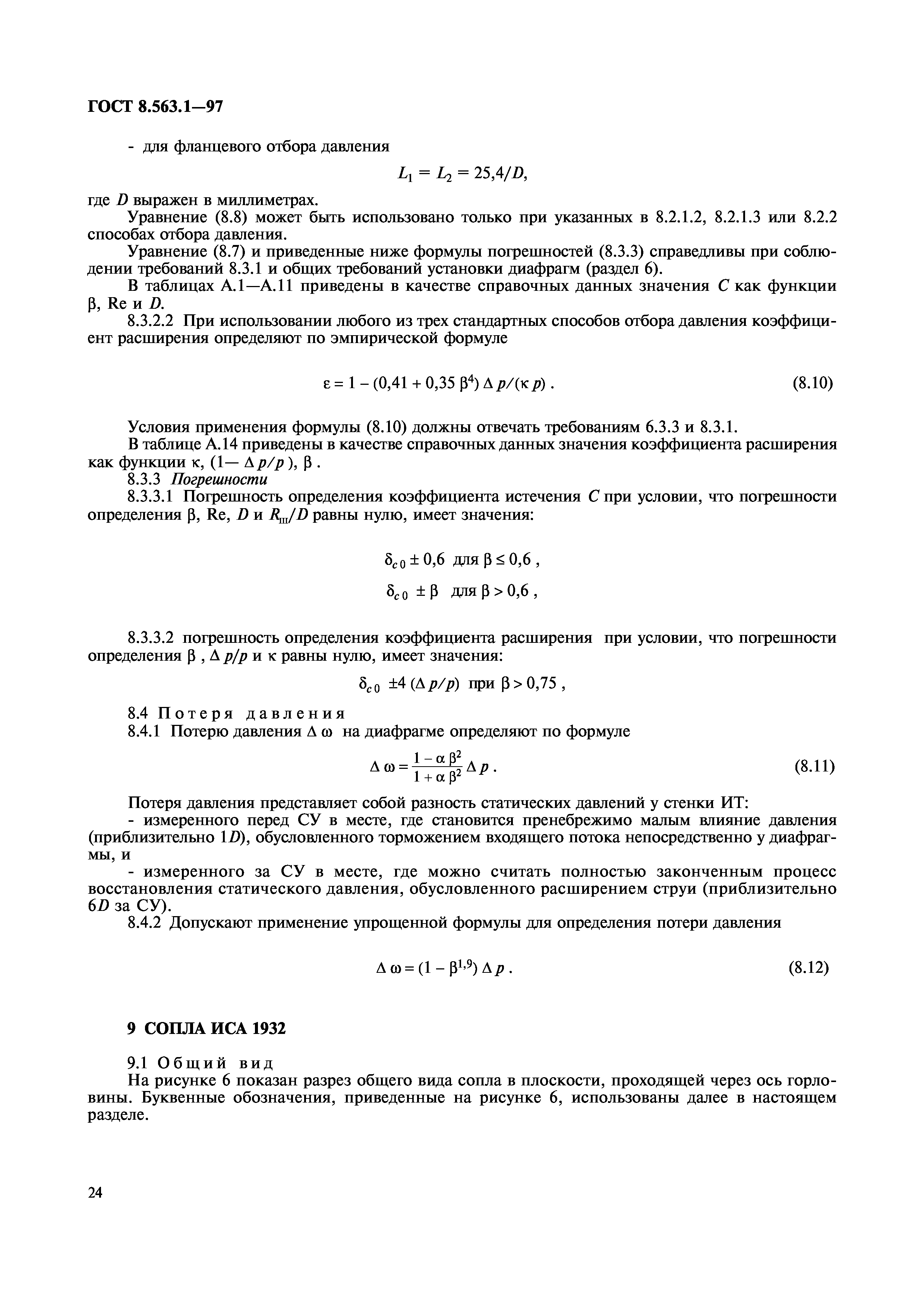

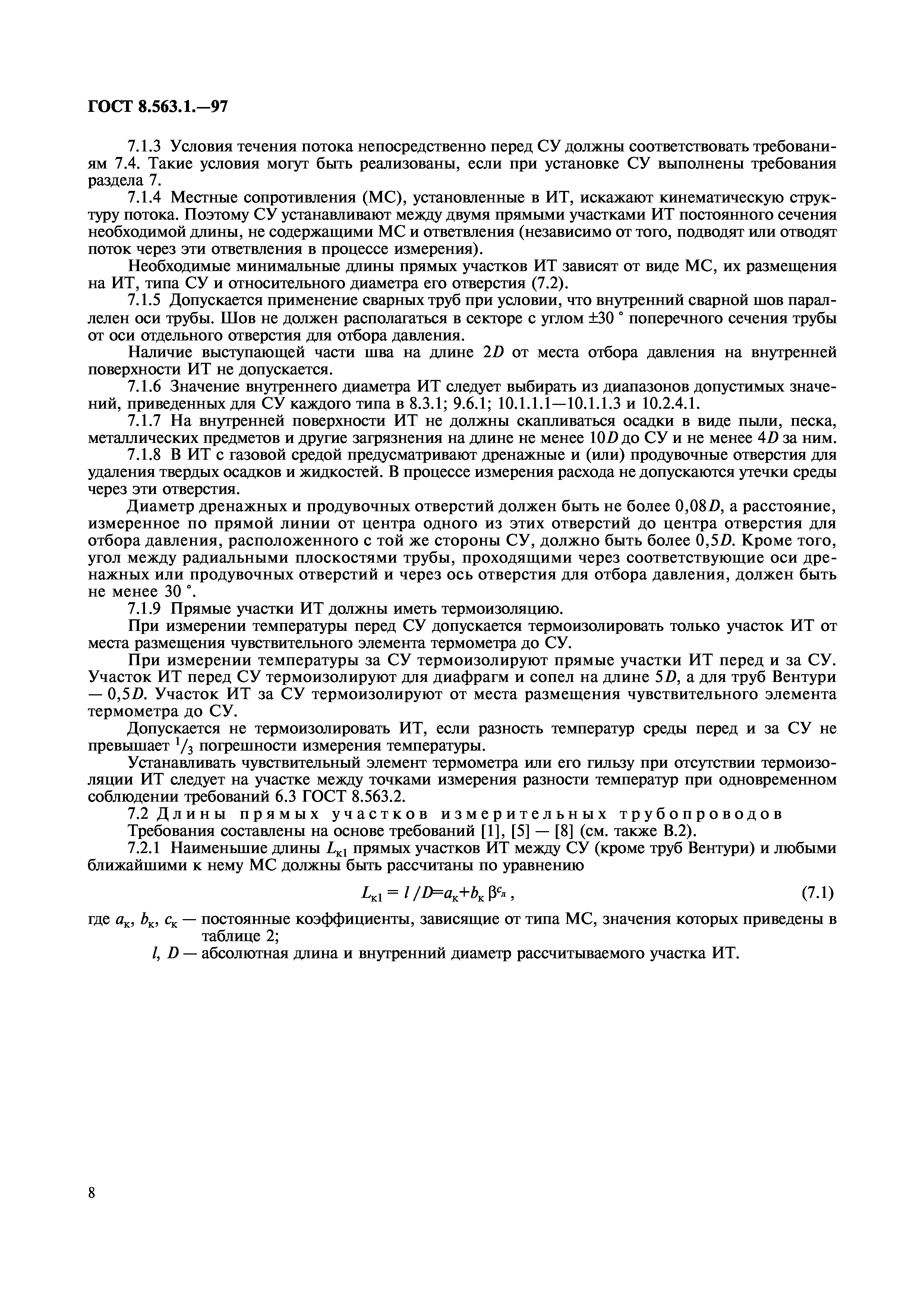

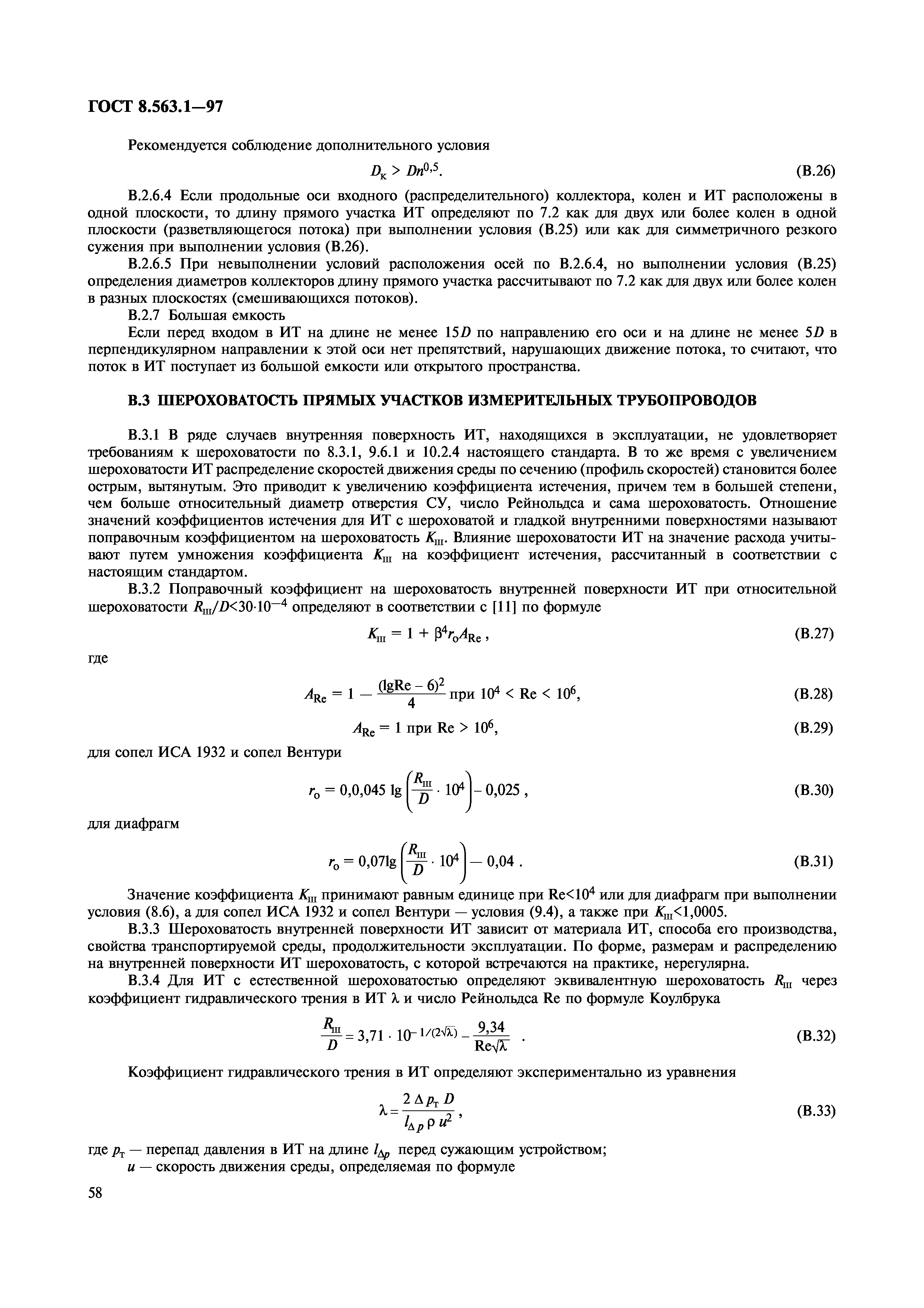

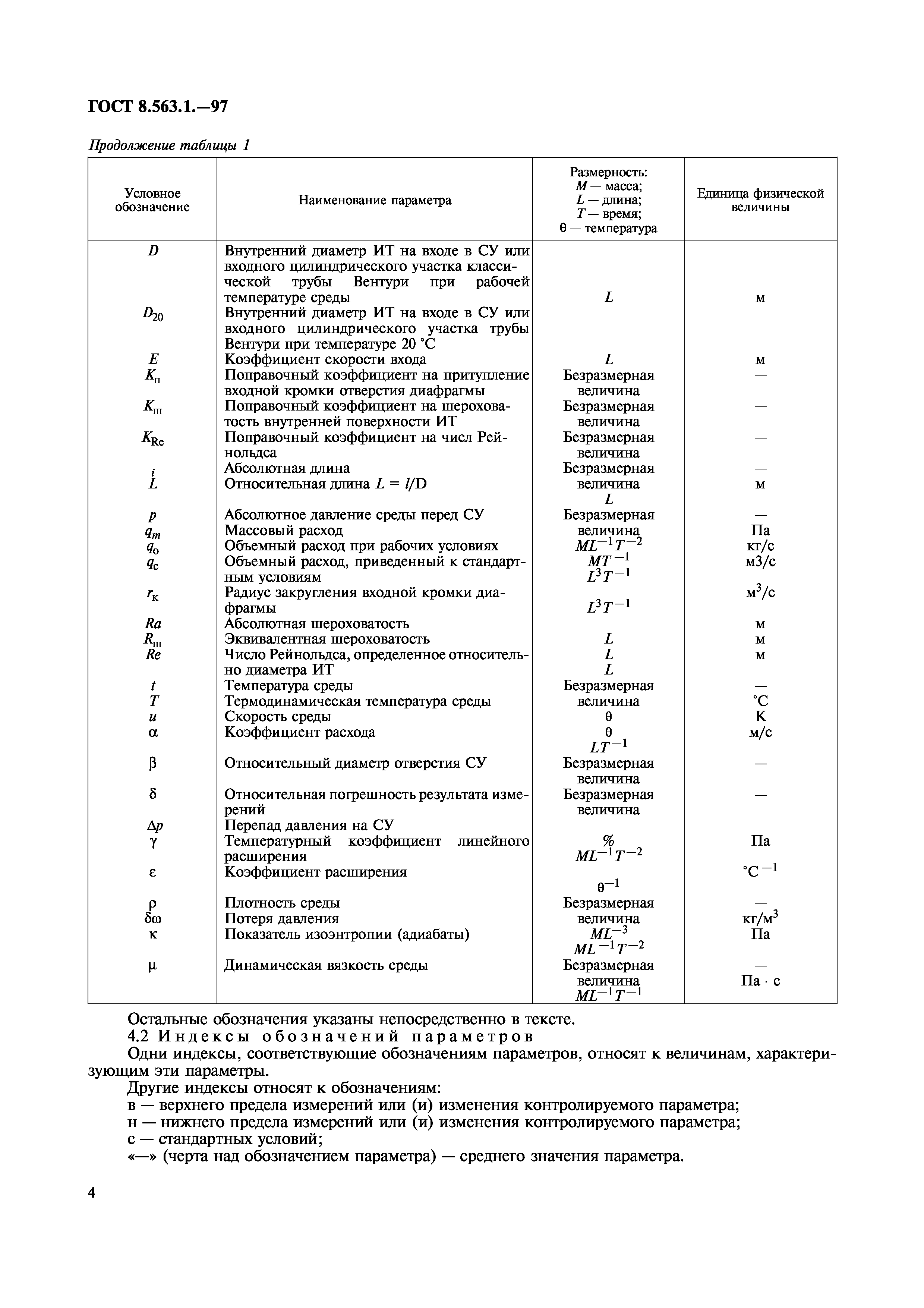

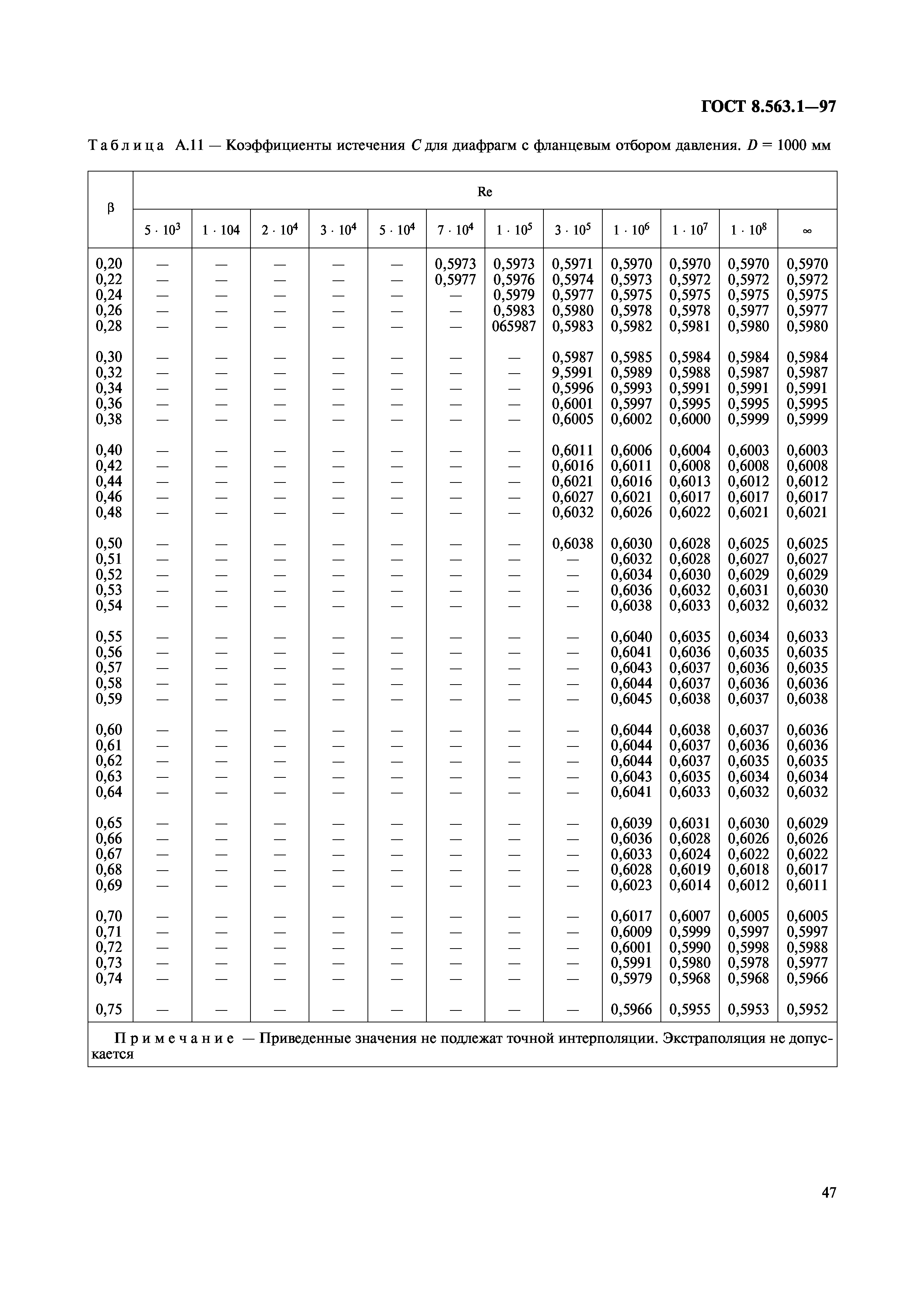

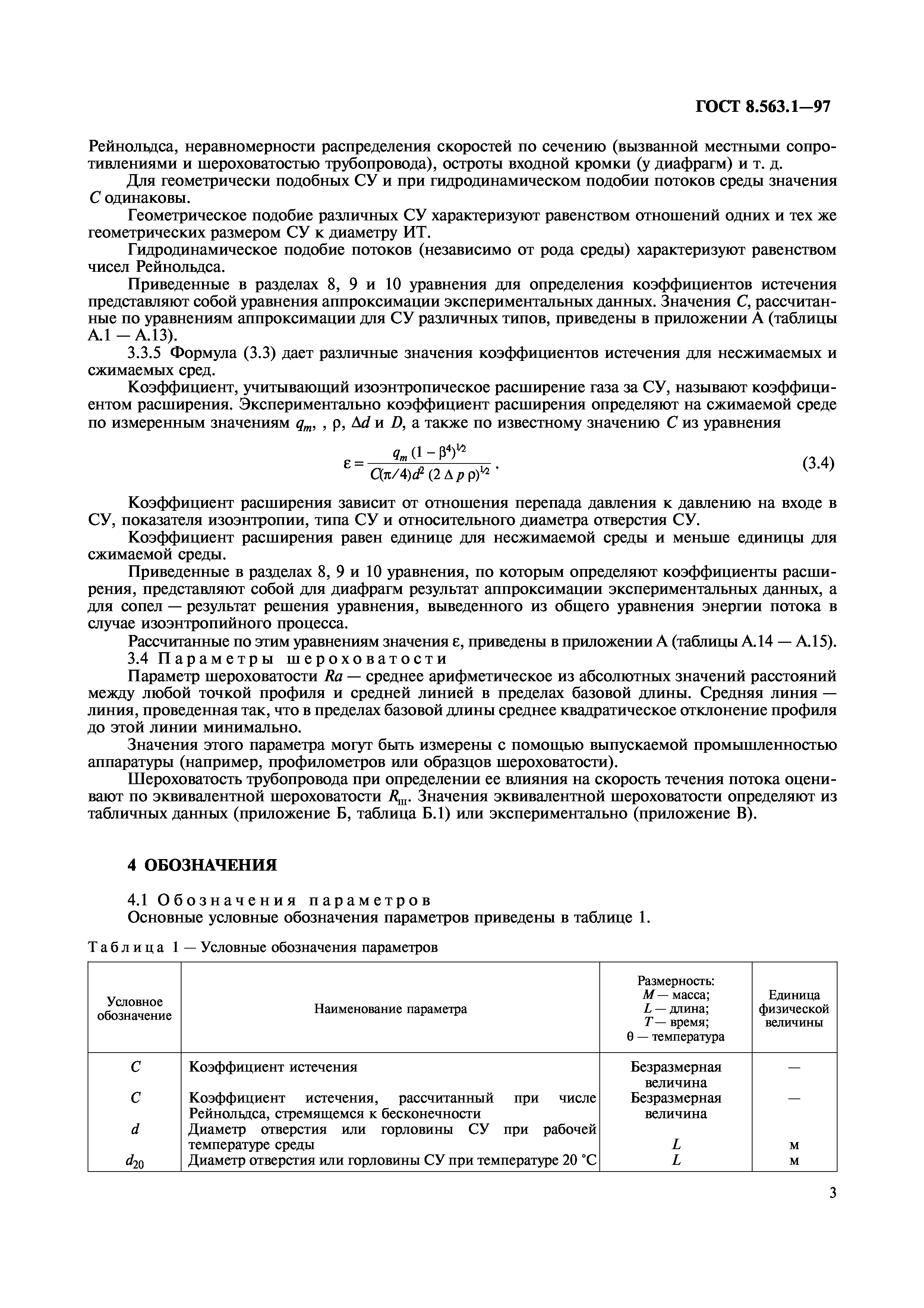

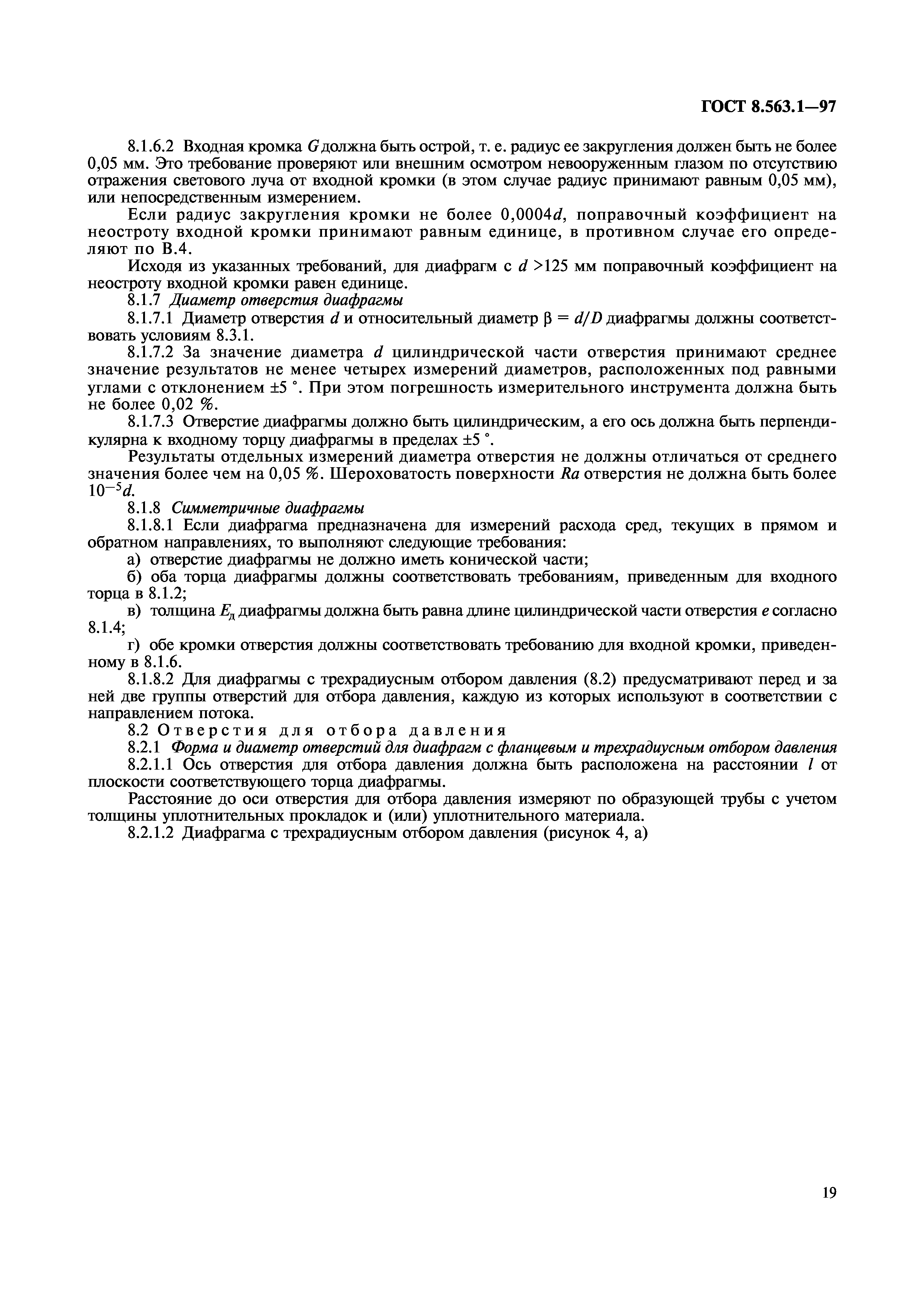

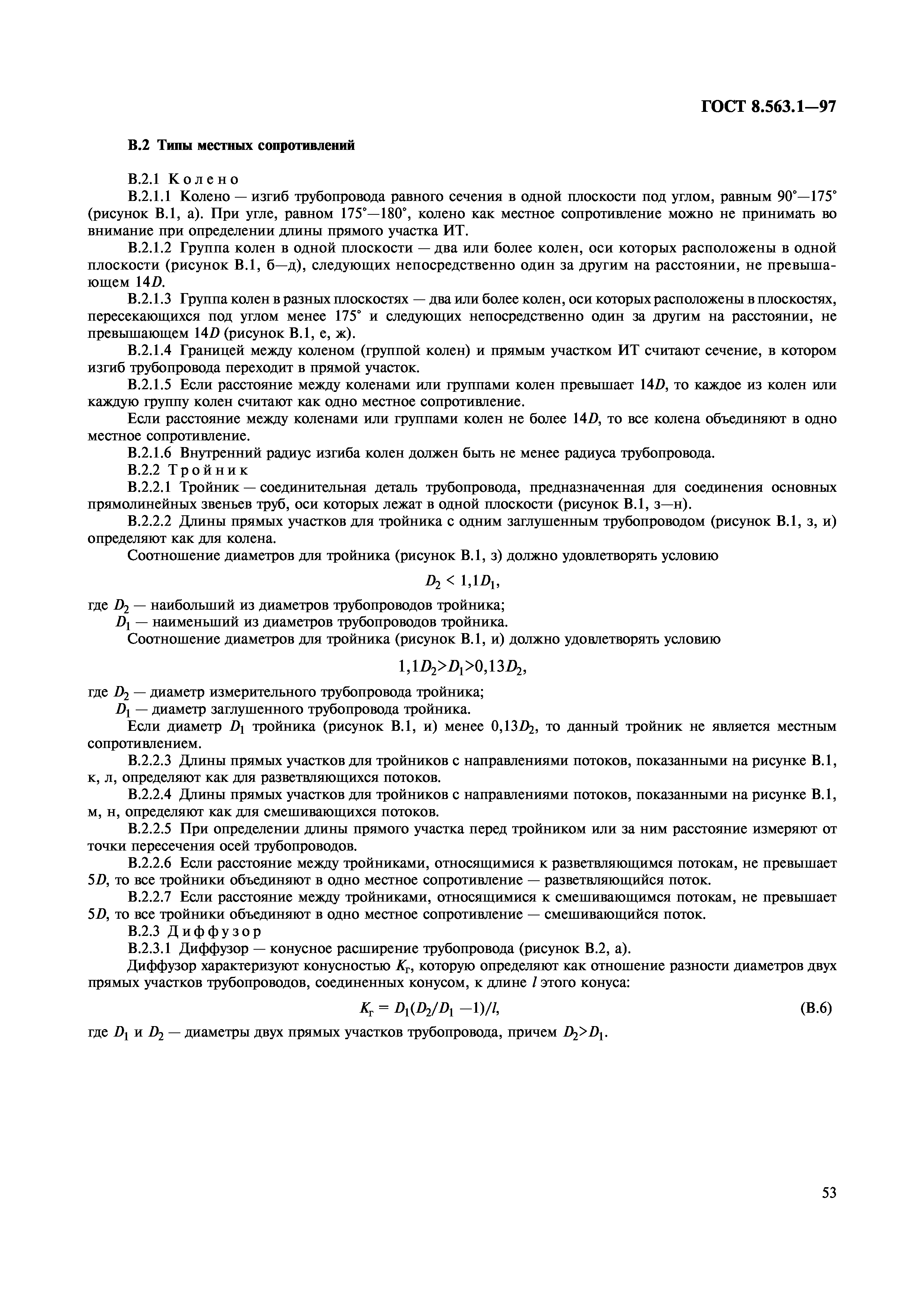

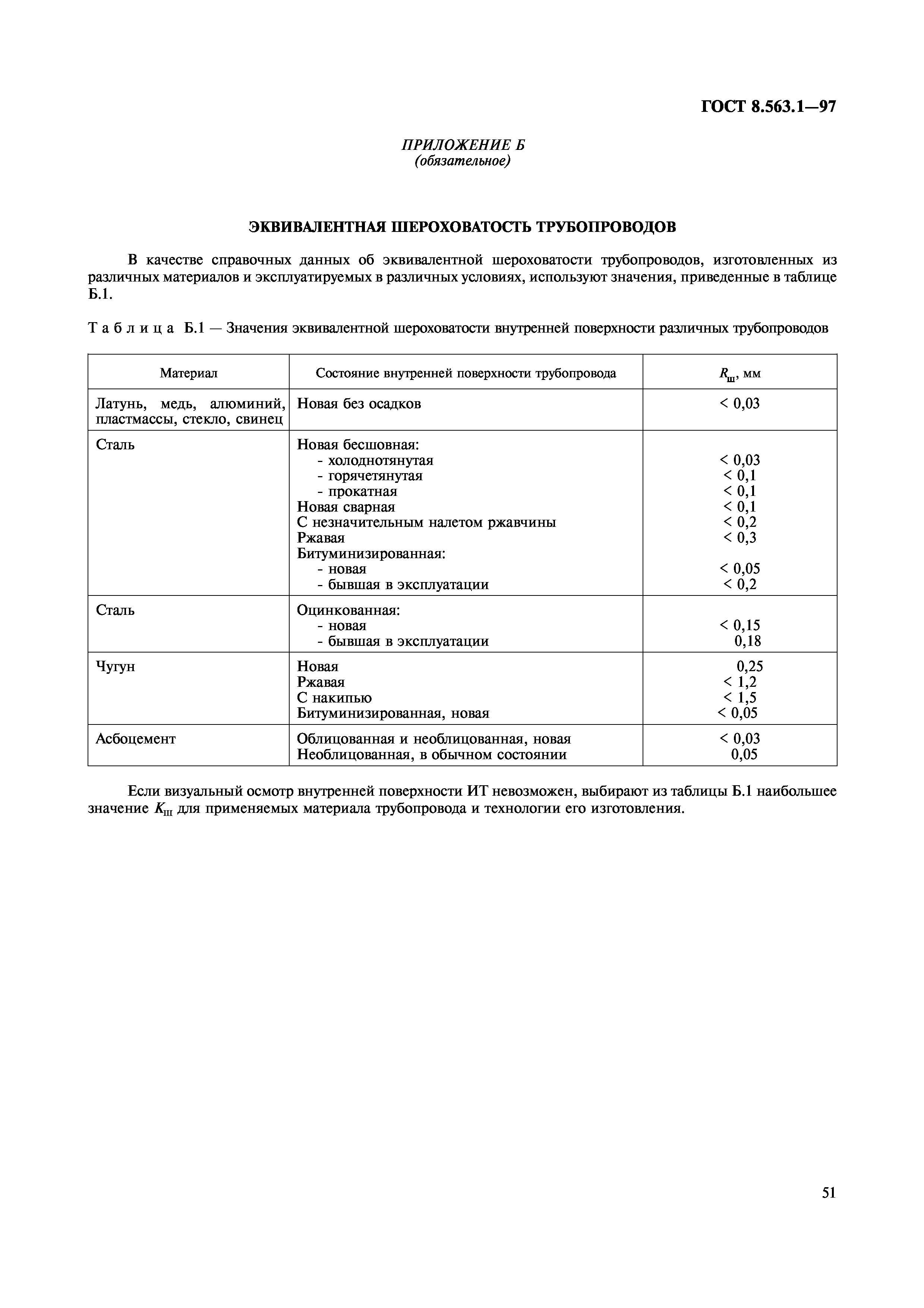

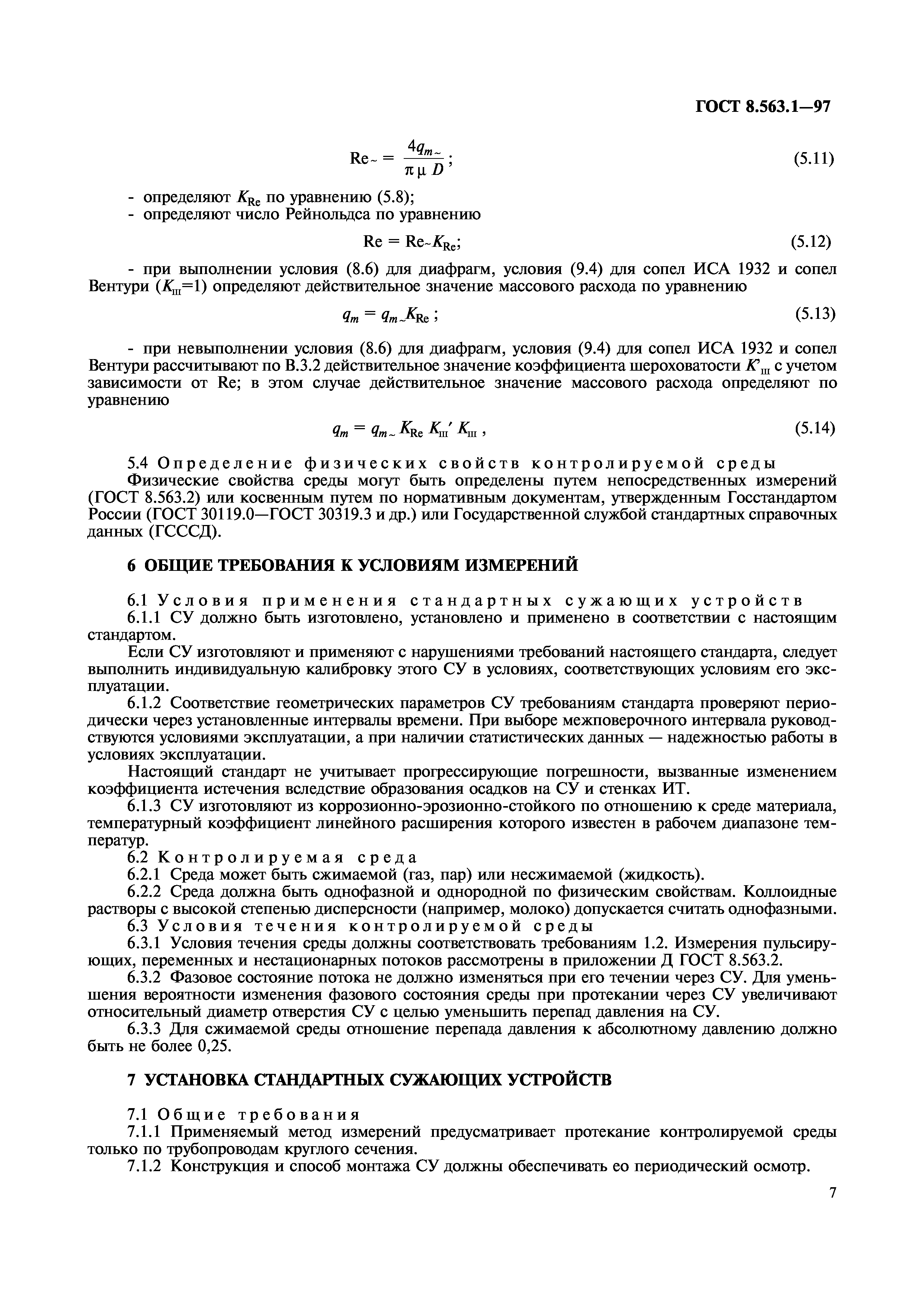

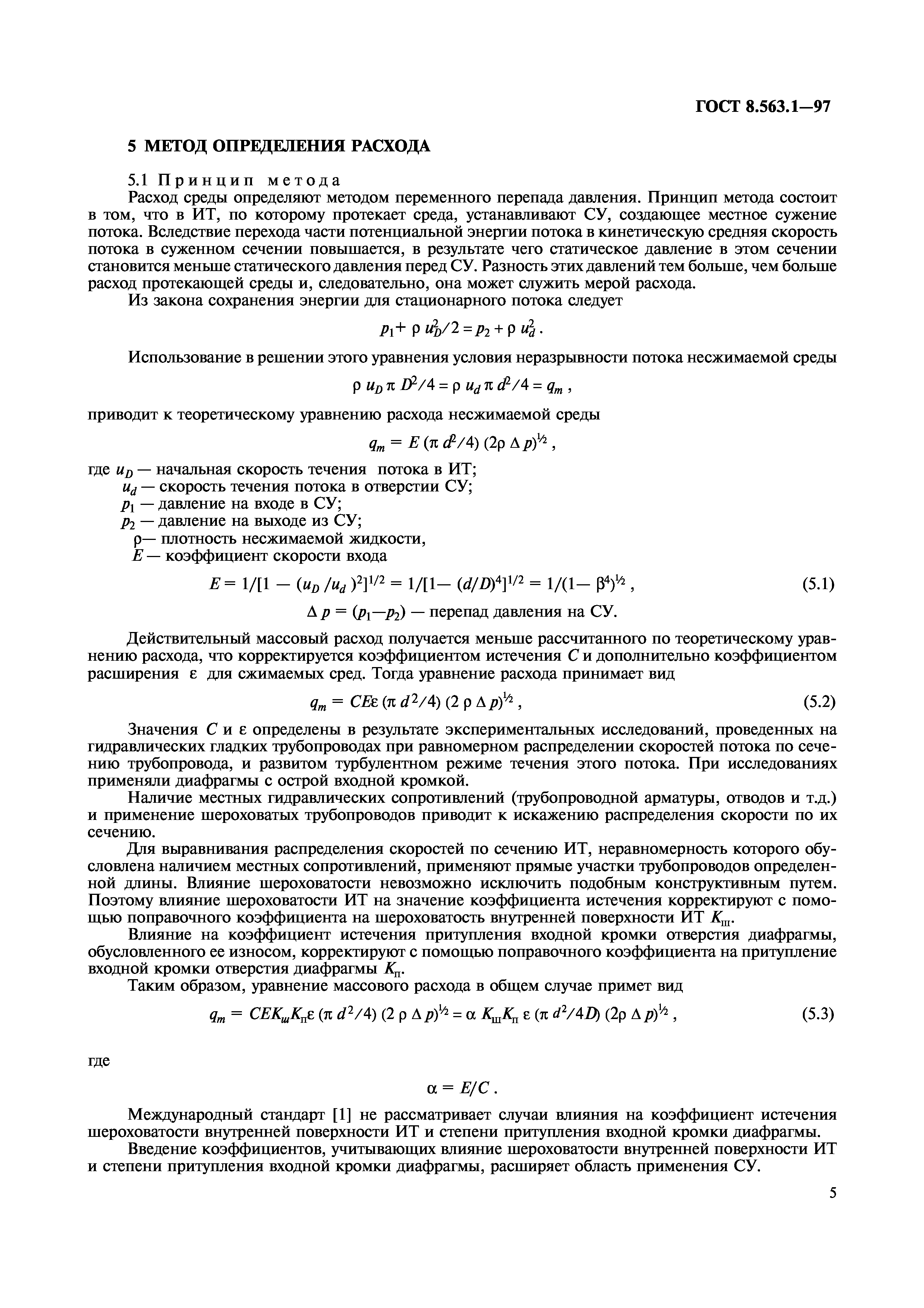

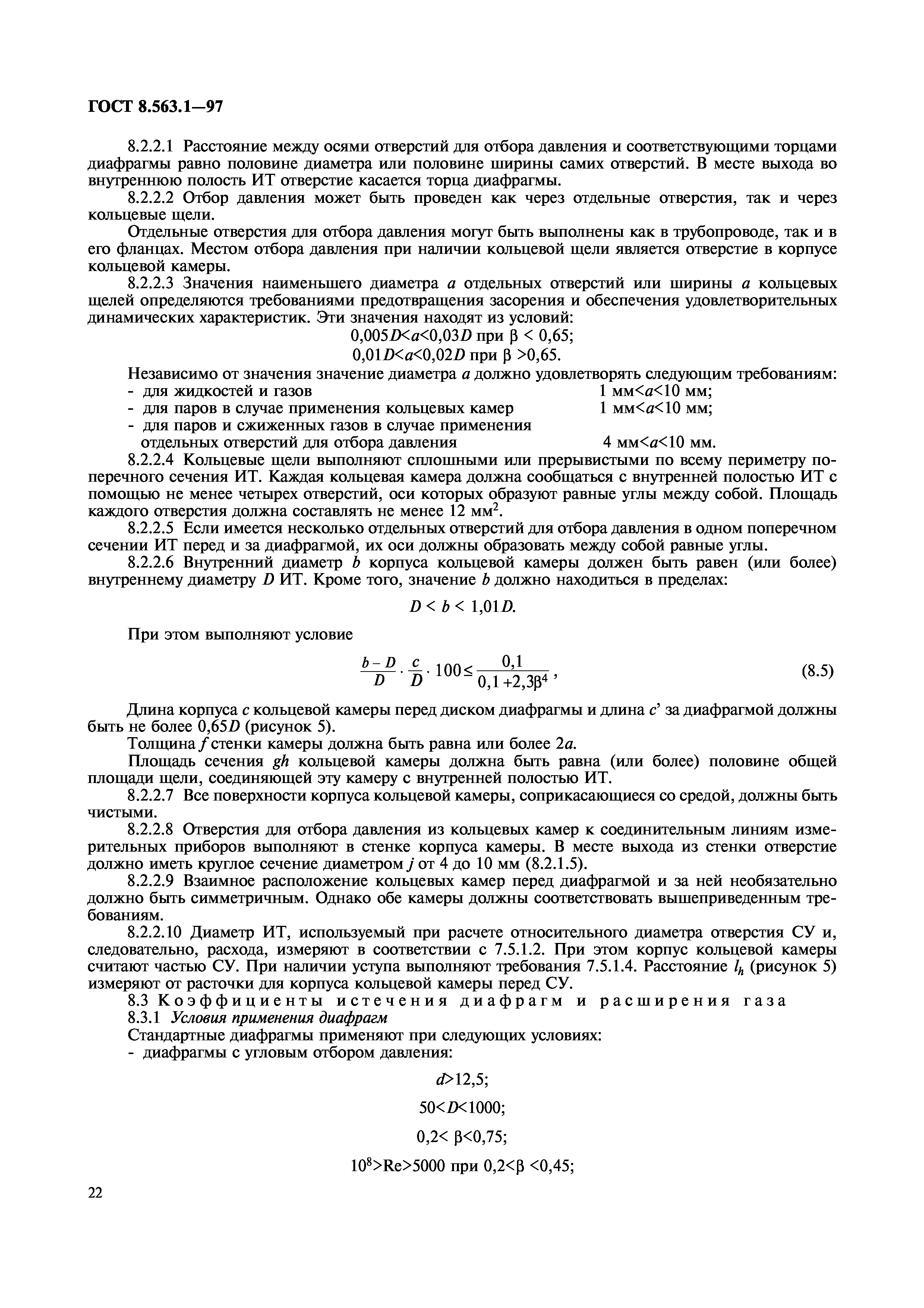

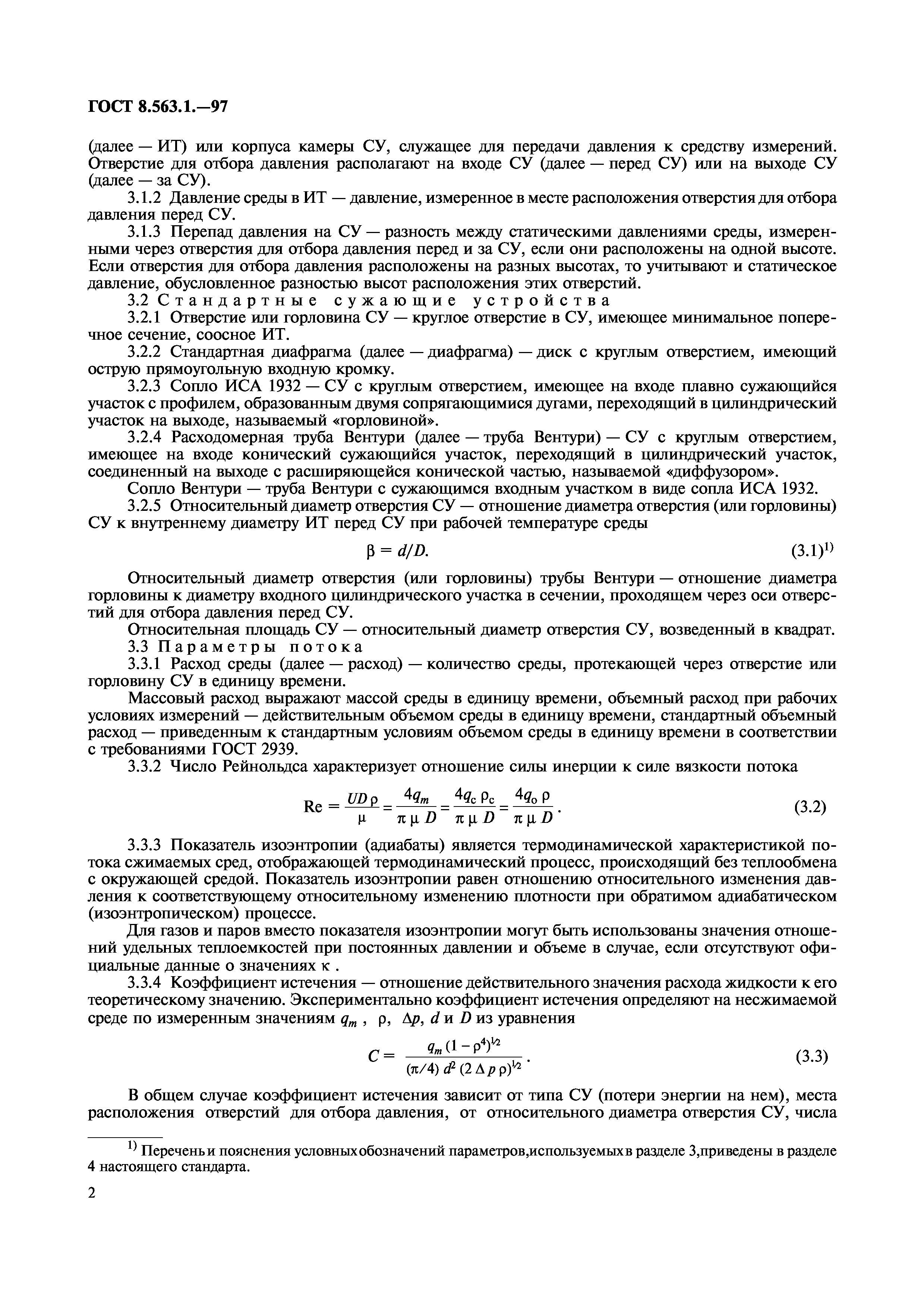

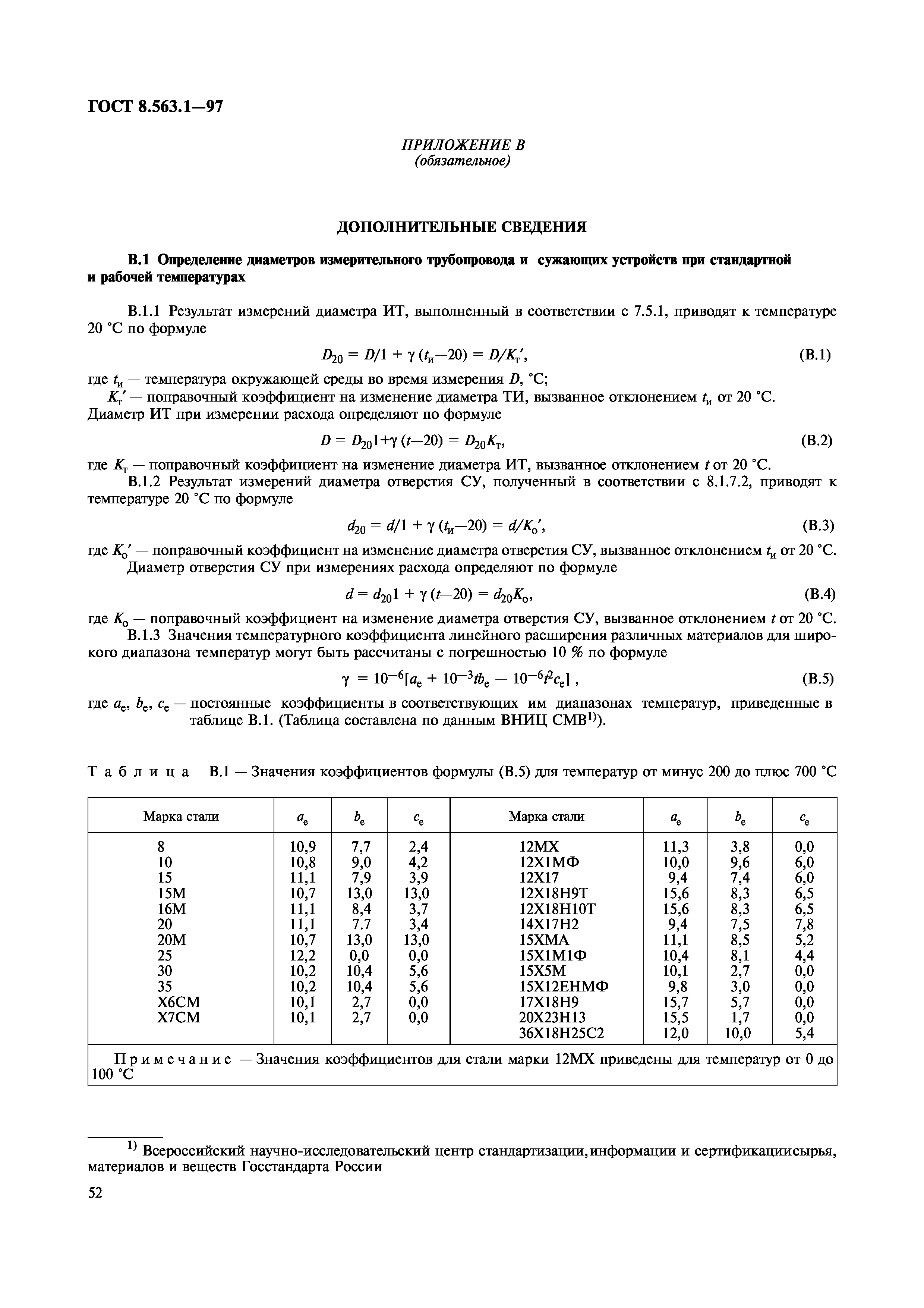

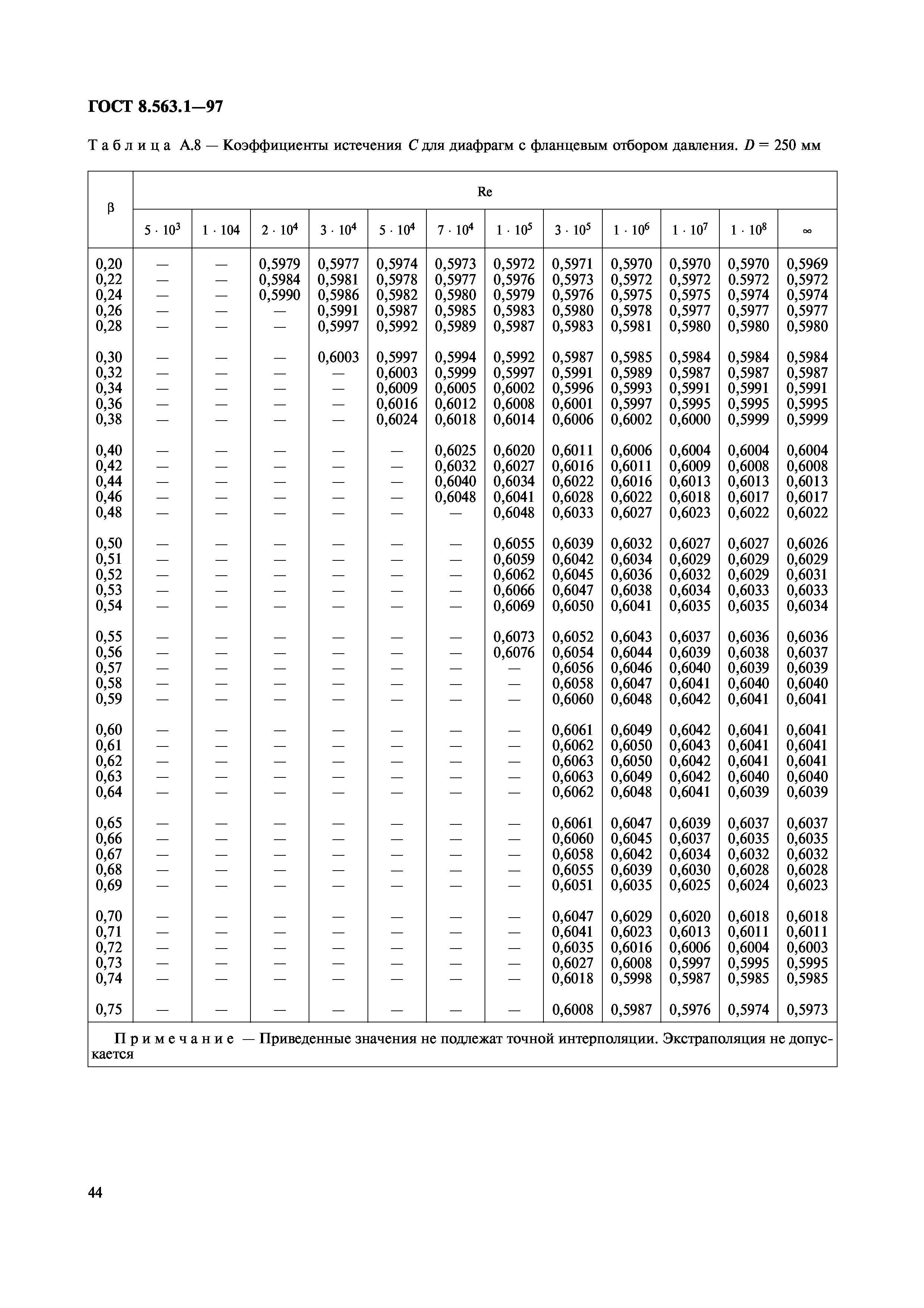

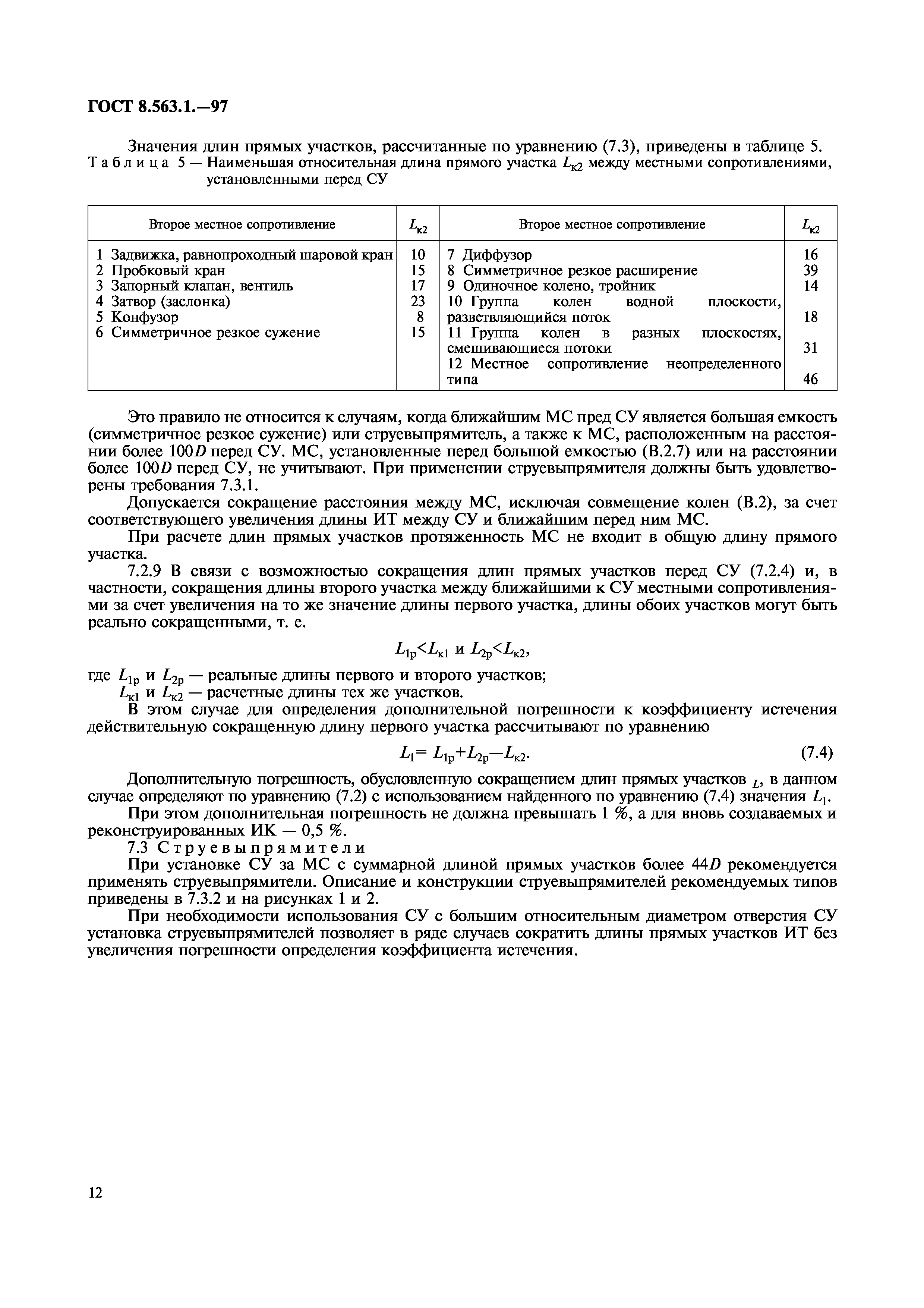

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Измерения давления и перепада давления    3.2 Стандартные сужающие устройства    3.3 Параметры потока    3.4 Параметры шероховатости 4 Обозначения    4.1 Обозначения параметров    4.2 Индексы обозначений параметров 5 Метод определения расхода    5.1 Принцип метода    5.2 Расчет коэффициента истечения    5.3 Порядок определения массового расхода    5.4 Определение физических свойств контролируемой среды 6 Общие требования к условиям измерений    6.1 Условия применения стандартных сужающих устройств    6.2 Контролируемая среда    6.3 Условия течения контролируемой среды 7 Установка стандартных сужающих устройств    7.1 Общие требования    7.2 Длины прямых участков измерительных трубопроводов    7.3 Струевыпрямители    7.4 Общие требования к параметрам потока перед стандартным сужающим устройством    7.5 Параметры измерительного трубопровода и монтаж стандартных сужающих устройств    7.6 Дополнительные требования к установке классических труб Вентури 8 Диафрагмы    8.1 Конструкция диафрагмы    8.2 Отверстие для отбора давления    8.3 Коэффициенты истечения диафрагм и расширения газа    8.4 Потеря давления 9 Сопла ИСА 1932    9.1 Общий вид    9.2 Профильная часть сопла    9.3 Выходная поверхность сопла    9.4 Толщина стенки сопла    9.5 Отверсия для отбора давления    9.6 Коэффициенты истечения сопел ИСА 1932 и расширения газа    9.7 Погрешности    9.8 Потеря давления 10 Трубы Вентури    10.1 Классические трубы Вентури    10.2 Сопла Вентури Приложение А Таблицы коэффициентов истечения и расширения Приложение Б Эквивалентная шероховатость трубопроводов Приложение В Дополнительные сведения Приложение Д Библиография
Разработан:	Фирма Газприборавтоматика ВНИИР Госстандарта России НПО ВНИИМ им. Д.И. Менделеева
Утверждён:	11.12.1997 Госстандарт России (Russian Federation Gosstandart 410) 20.04.1997 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 11-97)
Издан:	ИПК Издательство стандартов (1998 г. ) Стандартинформ (2005 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Измерения параметров потока жидкости Измерения параметров потока жидкости в целом Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Измерения параметров потока жидкости Измерения параметров потока жидкости в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Метрология и измерения. Физические явления
Заменяет собой:	ГОСТ 23720-79 «Трубы Вентури. Технические условия» ГОСТ 26969-86 «Диафрагмы стандартные для расходомеров. Технические условия» РД 50-213-80 «Правила измерения расхода газов и жидкостей стандартными сужающими устройствами» МИ 2204-92 «Государственная система обеспечения единства измерений. Расход, масса и объем природного газа. Методика выполнения измерений с помощью сужающих устройств» МИ 2346-95 «Государственная система обеспечения единства измерений. Расход воды. Метрологические и гидродинамические характеристики диафрагм с фланцевым способом отбора перепада давления»
Нормативные ссылки:	ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 30319.0-96 «Газ природный. Методы расчета физических свойств. Общие положения» ГОСТ 30319.1-96 «Газ природный. Методы расчета физических свойств. Определение физических свойств природного газа, его компонентов и продуктов его переработки» ГОСТ 30319.2-96 «Газ природный. Методы расчета физических свойств. Определение коэффициента сжимаемости» ГОСТ 30319.3-96 «Газ природный. Методы расчета физических свойств. Определение физических свойств по уравнению состояния» ГОСТ 2939-63 «Газы. Условия для определения объема» ГОСТ 8.563.2-97 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Методика выполнения измерений с помощью сужающих устройств» ГОСТ 15528-86 «Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения» ГОСТ 23720-79 «Трубы Вентури. Технические условия» ГОСТ 24856-81 «Арматура трубопроводная промышленная. Термины и определения» ГОСТ 26969-86 «Диафрагмы стандартные для расходомеров. Технические условия»
