РД 34.20.185-94

Инструкция по проектированию городских электрических сетей

Обозначение:	РД 34.20.185-94
Обозначение англ:	RD 34.20.185-94
Статус:	действует
Название рус.:	Инструкция по проектированию городских электрических сетей
Название англ.:	Design Guidelines for Urban Public Utility Electrical Systems
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995
Область применения:	Инструкция по проектированию городских электрических сетей распространяется на вновь сооружаемые и реконструируемые электрические сети городов (районов и микрорайонов) и поселков городского типа до и выше 1 кВ, в том числе на электрические сети к отдельным объектам, находящимся на территории города, независимо от их ведомственной принадлежности. Требования Инструкции не распространяются на внутренние электрические сети зданий и сооружений а также на внутриплощадочные электрические сети предприятий, расположенных на территория города.

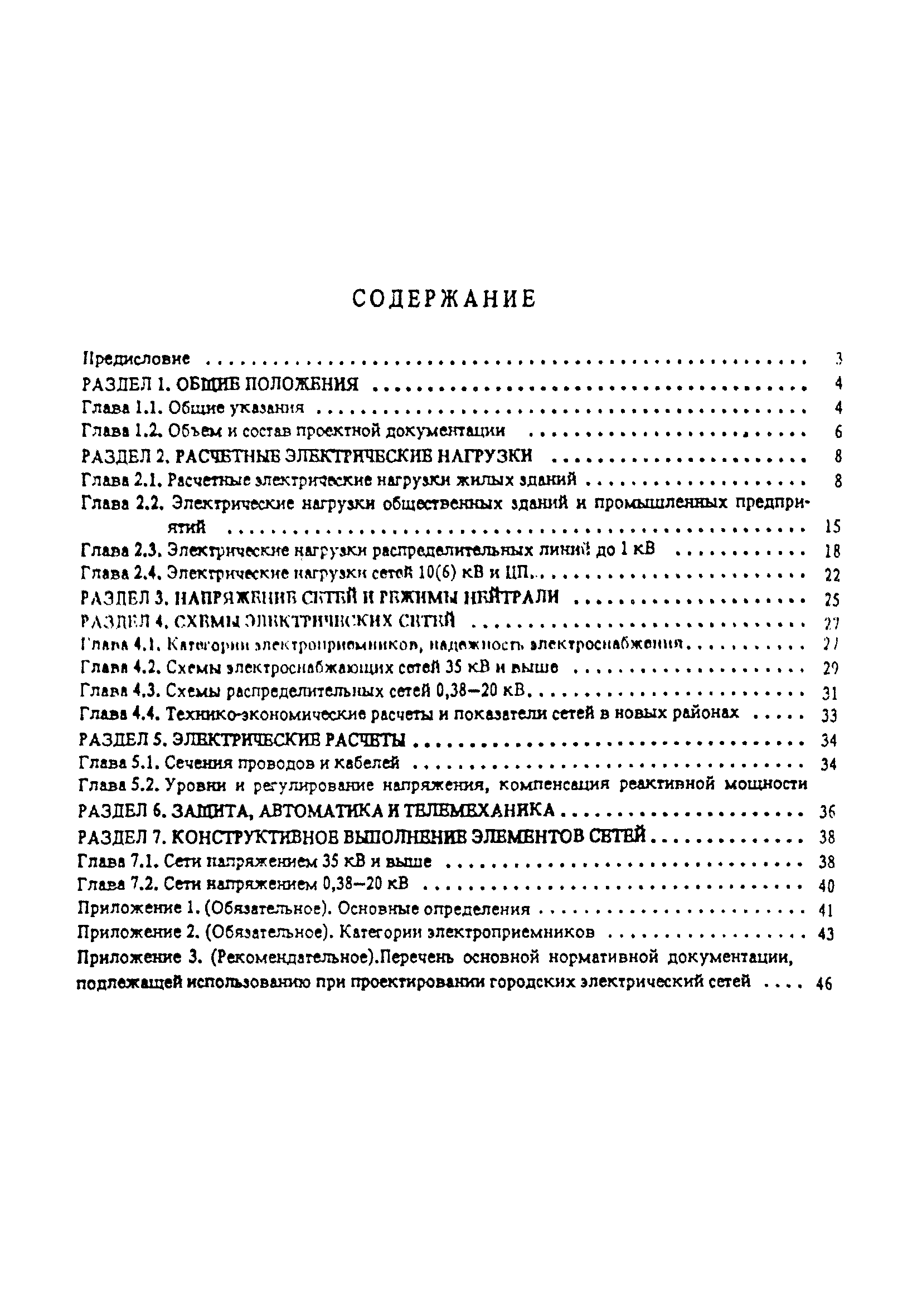

Оглавление:	Предисловие Раздел 1 Общие положения    Глава 1.1. Общие указания    Глава 1.2. Объем и состав проектной документации Раздел 2 Расчетные электрические нагрузки    Глава 2.1. Расчетные электрические нагрузки жилых зданий    Глава 2.2. Электрические нагрузки общественных зданий и промышленных предприятий    Глава 2.3. Электрические нагрузки распределительных линий до 1 кВ    Глава 2.4. Электрические нагрузки сетей 10 (6) кВ и ЦП Раздел 3 Напряжение сетей и режимы нейтрали Раздел 4 Схемы электрических сетей    Глава 4.1. Категории электроприемников, надежность электроснабжения    Глава 4.2. Схемы электроснабжающих сетей 35 кB и выше    Глава 4.3. Схемы распределительных сетей 0,38 - 20 кВ    Глава 4.4. Технико-экономические расчеты и показатели сетей в новых районах Раздел 5 Электрические расчеты    Глава 5.1. Сечения проводов и кабелей    Глава 5.2. Уровни и регулирование напряжения, компенсация реактивной мощности Раздел 6 Защита, автоматика и телемеханика Раздел 7 Конструктивное выполнение элементов сетей    Глава 7.1. Сети напряжением 35 кВ и выше    Глава 7.2. Сети напряжением 0,38 - 20 кВ Приложение 1 Основные определения Приложение 2 Категории электроприемников Приложение 3 Перечень основной нормативной документации, подлежащей использованию при проектировании городских электрических сетей
Разработан:	Гипрокоммунэнерго Энергосетьпроект РАО ЕЭС России
Утверждён:	07.07.1994 Министерство топлива и энергетики РФ (Russian Federation Ministry of Fuel and Energy ) 31.05.1994 РАО ЕЭС России (UES of Russia RAO )
Принят:	11.02.1994 Главное управление Государственной противопожарной службы 22.09.1993 Комитет Российской Федерации по муниципальному хозяйству
Издан:	Энергоатомиздат (1995 г. )
Расположен в:	Техническая документация Экология ЭЛЕКТРОТЕХНИКА Сети электропередач и распределительные сети Сети электропередач и распределительные сети в целом Ценообразование Раздел I. Технологический, строительный, энергетический надзор и охрана окружающей среды в части, касающейся ограничения негативного техногенного воздействия IV. Нормативные правовые акты и нормативы Безопасность электрических и тепловых установок и сетей Безопасность электрических установок и сетей Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса Нормативные документы органов надзора Нормативные документы Государственного энергетического надзора Мостостроение Предприятия, объединения, энергосистемы
Список изменений:	№ от 29.06.1999
Заменяет собой:	ВСН 97-83 «Инструкция по проектированию городских и поселковых электрических сетей»
Нормативные ссылки:	СН 541-82 «Инструкция по проектированию наружного освещения городов, поселков и сельских населенных пунктов» СНиП 2.07.01-89* «Градостроительство. Планировка и застройка городских и сельских поселений» ВСН 59-88 «Электрооборудование жилых и общественных зданий. Нормы проектирования» СНиП 2.04.07-86* «Тепловые сети» ПУЭ «Правила устройства электроустановок» СН 174-75 «Инструкция по проектированию электроснабжения промышленных предприятий» ГОСТ 9.602-89 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии» ГОСТ 13109-87 «Электрическая энергия. Требования к качеству электрической энергии в электрических сетях общего назначения» ГОСТ 14209-85 «Трансформаторы силовые масляные общего назначения. Допустимые нагрузки» СНиП 2.04.05-86 «Отопление, вентиляция и кондиционирование» СНиП II-4-79 «Естественное и искусственное освещение» ГОСТ 21.101-79 «Система проектной документации для строительства. Основные требования к рабочим чертежам» ВНТП 81 «Нормы технологического проектирования тепловых электрических станций» ВСН 97-83 «Инструкция по проектированию городских и поселковых электрических сетей» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации»
