Скачать ГОСТ 21.204-93 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

Дата актуализации: 10.08.2017

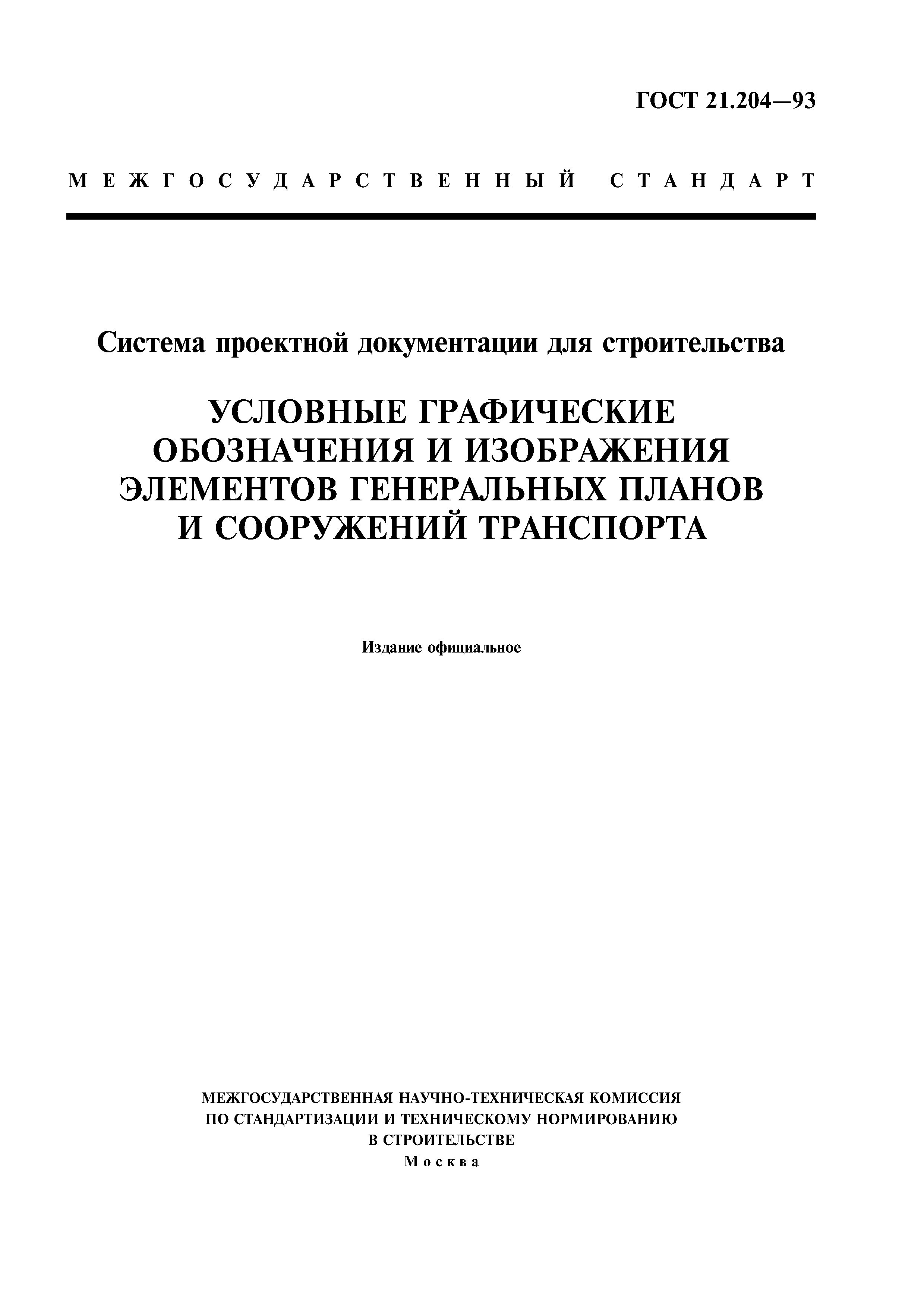

ГОСТ 21.204-93

Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

Обозначение:	ГОСТ 21.204-93
Обозначение англ:	GOST 21.204-93
Статус:	действует
Название рус.:	Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта
Название англ.:	System of building design documents, Graphical symbols and sings of elements of general layouts and transport
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.1994
Область применения:	Стандарт устанавливает основные условные графические обозначения и изображения, применяемые на чертежах генеральных планов предприятий, сооружений (в т.ч. сооружений транспорта) и жилищно-гражданских объектов различного назначения.

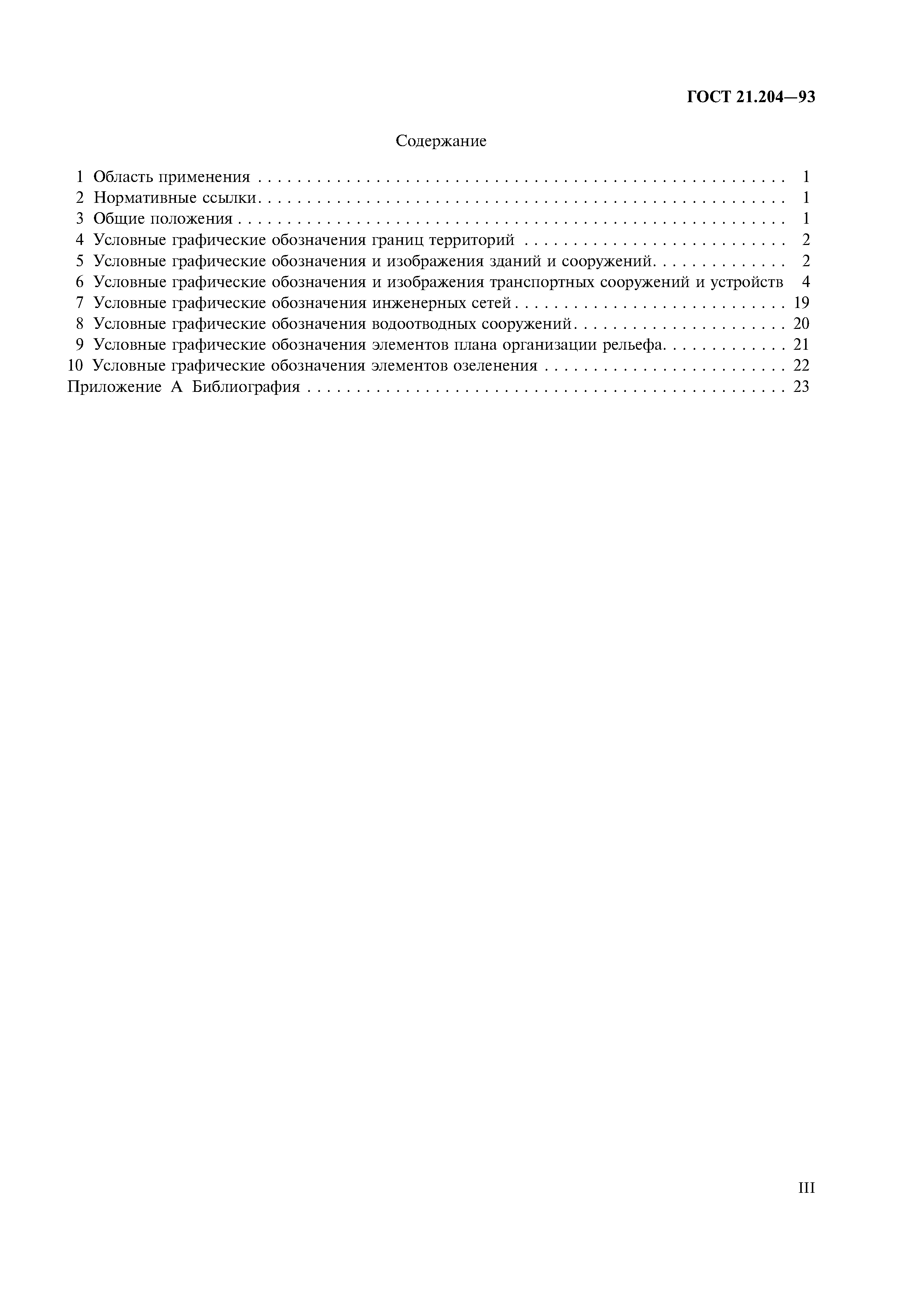

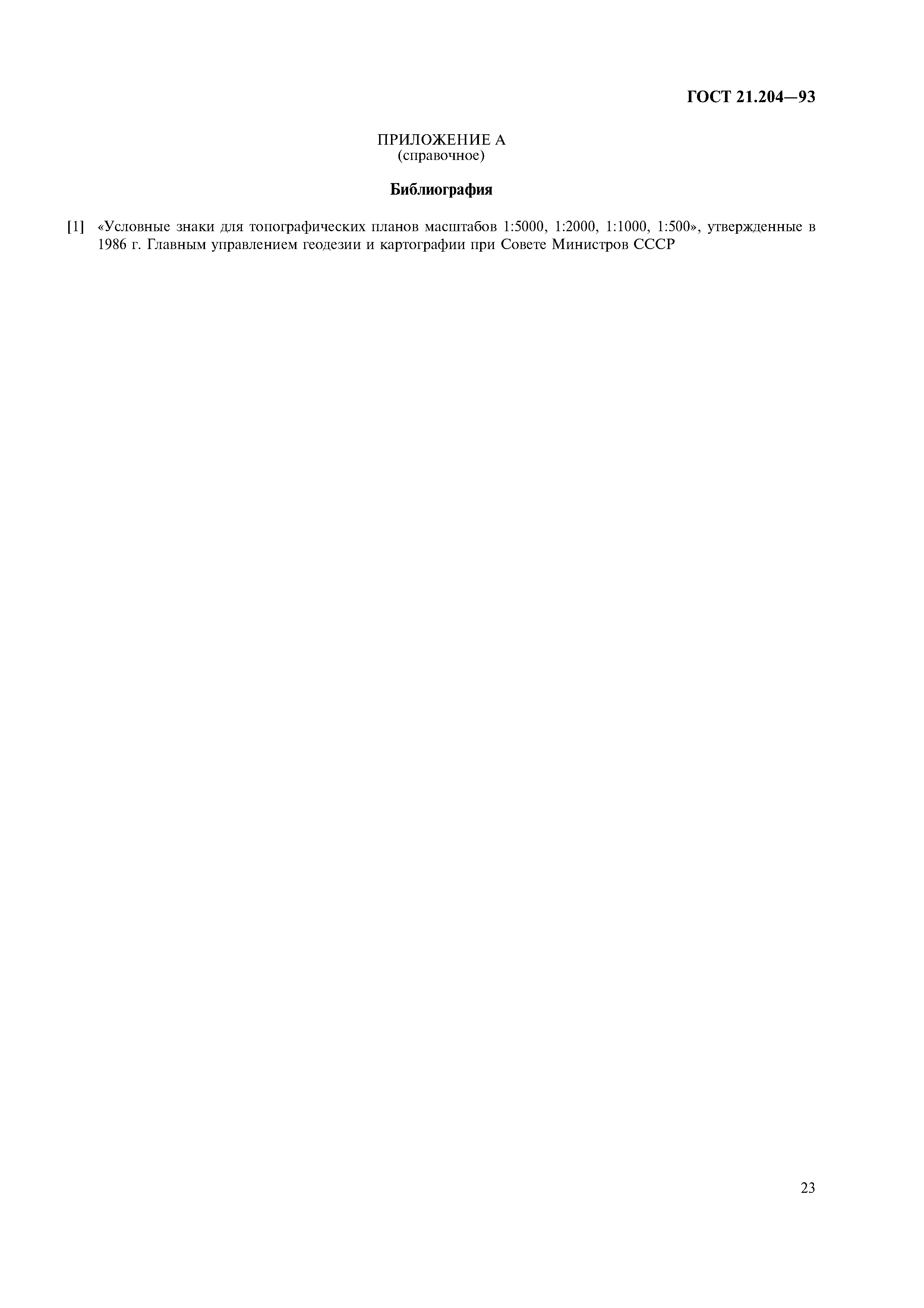

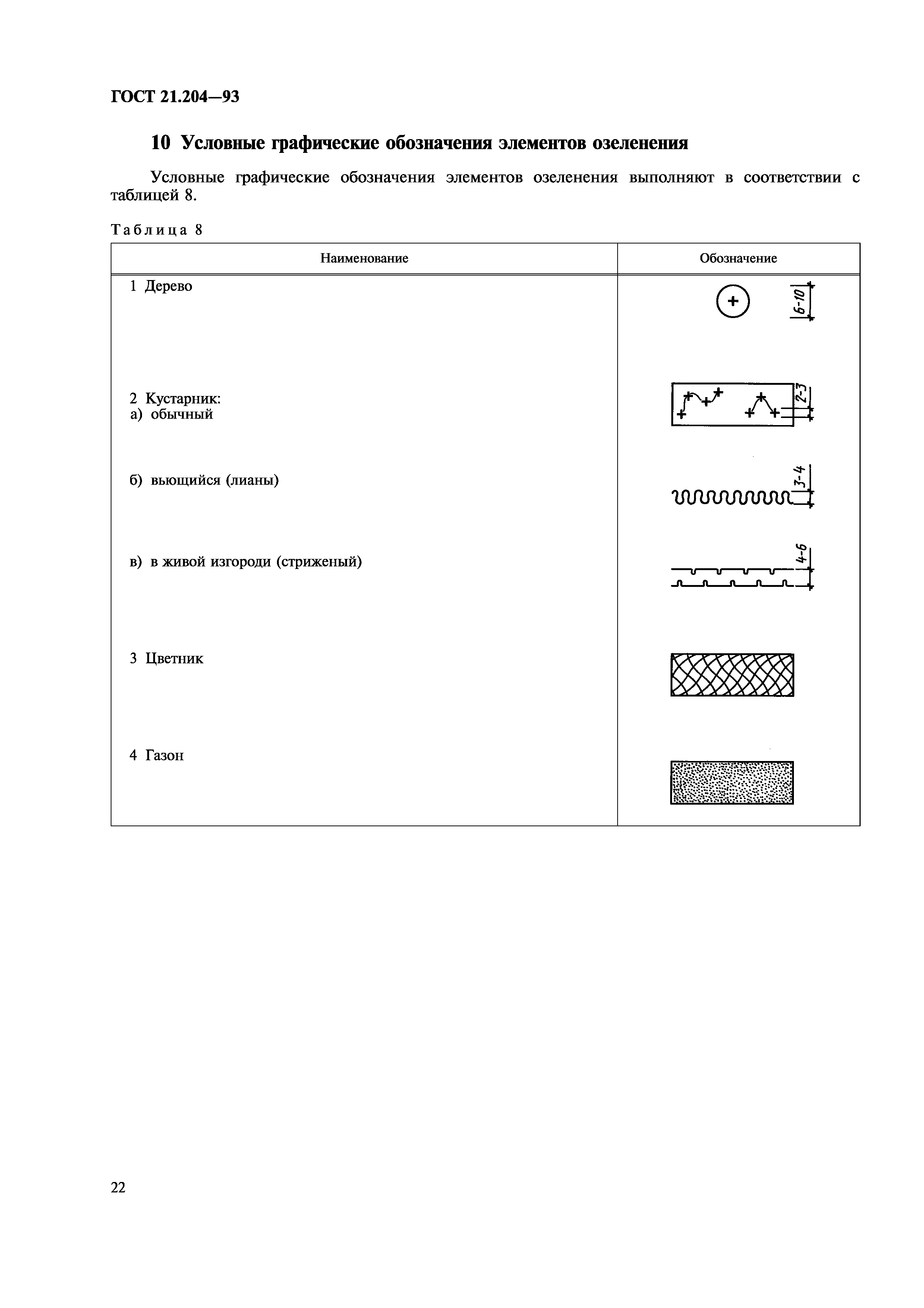

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Общие положения 4 Условные графические обозначения границ территории 5 Условные графические обозначения и изображения зданий и сооружений 6 Условные графические обозначения и изображения транспортных сооружений и устройств 7 Условные графические обозначения инженерных сетей 8 Условные графические обозначения водоотводных сооружений 9 Условные графические обозначения элементов плана организации рельефа 10 Условные графические обозначения элементов озеленения Приложение А Библиография

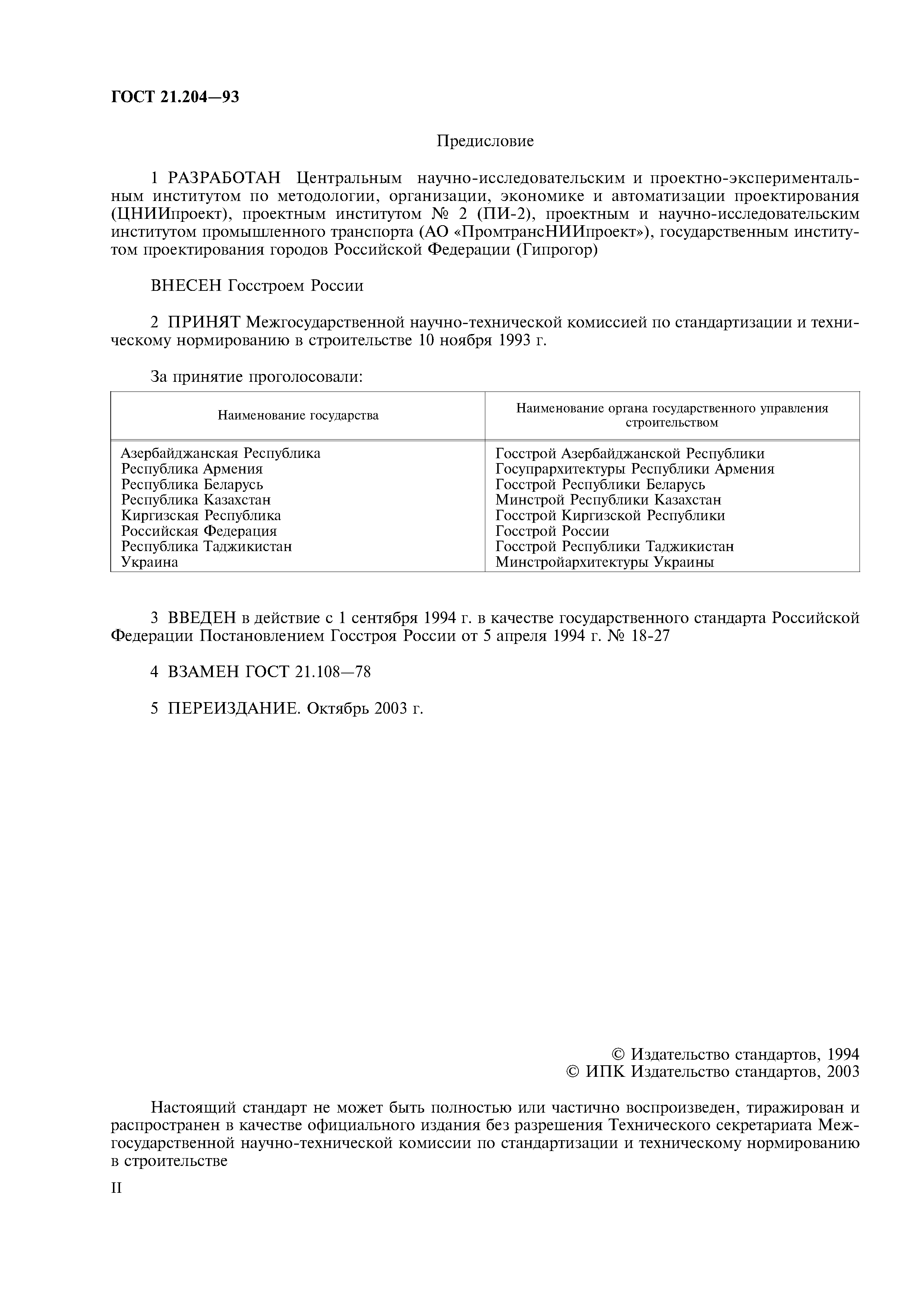

Разработан:	ГП ЦНС Госстроя России Гипрогор Госстроя РСФСР АО Промтрансниипроект ПИ-2 ЦНИИпроект Госстроя России
Утверждён:	05.04.1994 Госстрой РФ (Russian Federation Gosstroy 18-27) 10.11.1993 Межгосударственная научно-техническая комиссия по стандартизации и техническому нормированию в стоительстве (Inter-Governmental Technical Research Commission for Standardization and Regulation in Construction )
Издан:	Издательство стандартов (1994 г. ) ИПК Издательство стандартов (2003 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для специального оборудования Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для специального оборудования Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Заменяет собой:	ГОСТ 21.108-78 «Система проектной документации для строительства. Условные графические изображения и обозначения на чертежах генеральных планов и транспорта»
Нормативные ссылки:	ГОСТ 2.303-68 «Единая система конструкторской документации. Линии» ГОСТ 2.749-84 «Единая система конструкторской документации. Элементы и устройства железнодорожной сигнализации, централизации и блокировки»
