ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
52855-2007

(ДИН 34801:1999-12)

БОЛТЫ СО ЗВЕЗДООБРАЗНОЙ ГОЛОВКОЙ
И БОЛЬШИМ ФЛАНЦЕМ

Технические условия

DIN 34801:1999-12

Bolts and screws with external hexalobular driving feature with large flange
(MOD)

Москва

Стандартинформ

2008

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1. ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием «Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт» (ФГУП «НАМИ») на основе собственного перевода стандарта, указанного в пункте 4

2. ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. № 497-ст

4. Настоящий стандарт является модифицированным по отношению к германскому национальному стандарту ДИН 34801:1999-12 «Болты и винты с наружной звездообразной головкой и большим фланцем» (DIN 34801:1999-12 «Bolts and screws with external hexalobular driving feature with large flange»), при этом в него не включены ссылки на использование нержавеющих сталей, указывать которые в данном стандарте преждевременно из-за отсутствия идентичных национальных стандартов на нержавеющие стали для холодной высадки и химическую обработку поверхности изделий из этих сталей.

Наименование настоящего стандарта изменено относительно наименования указанного национального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в приложении Б

5. ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р 52855-2007

(ДИН 34801:1999-12)

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ СО ЗВЕЗДООБРАЗНОЙ ГОЛОВКОЙ И БОЛЬШИМ ФЛАНЦЕМ

Технические условия

Bolts with star-type head and large flange. Specifications

Дата введения - 2009-01-01

1. Область применения

Настоящий стандарт устанавливает размеры, механические характеристики болтов со звездообразной головкой и большим фланцем (далее - болты), номинальным диаметром резьбы от 4 до 20 мм, крупным и мелким шагом, из стали с классами прочности 8.8 и 10.9 для болтов классов точности А и В.

Проверка калибрами звездообразной головки установлена в приложении А.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ Р 52627-2006 (ИСО 898-1:1999) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 12414-94 (ИСО 4753-83) Концы болтов, винтов и шпилек. Размеры

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ 27148-86 Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующим определением:

звездообразная головка: Головка, имеющая выпукло-вогнутую боковую поверхность, выполненную по радиусам.

4. Размеры

Размеры указаны на рисунках 1 и 2, а также в таблице 1.

* Размер для справок.

a - резьбовой конец согласно исполнения «Конец с фаской» по ГОСТ 12414; b - участок неполной резьбы u £ 2Р;
с - пресс-контур; d - форма ступеньки допускается по выбору изготовителя; е - относительная линия для dw.

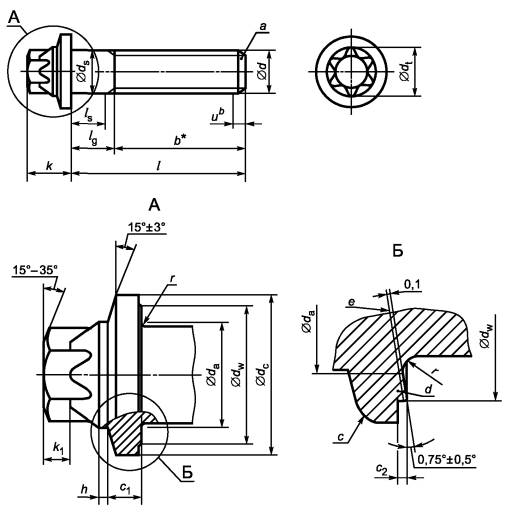

Рисунок 1 - Болт с полным цилиндрическим стержнем. Форма С

Болты длиной ³ 10d должны иметь полный цилиндрический подголовок.

* Размер для справок.

a - конец с фаской по ГОСТ 12414; b - участок неполной резьбы u £ 2P;
c - болты с длинами выше ступенчатой линии по таблице 1 имеют резьбу до головки amax = 3P.

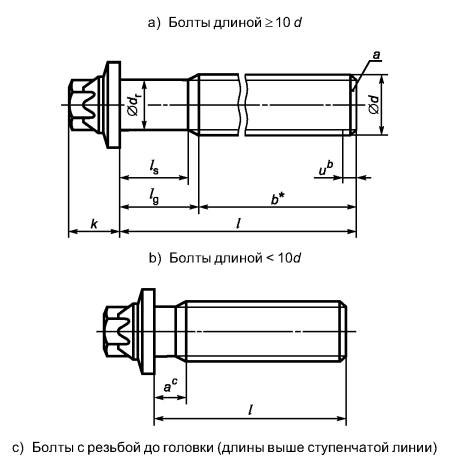

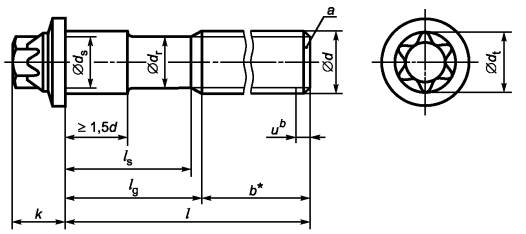

Рисунок 2 - Болт с уменьшенным цилиндрическим стержнем или с резьбой до головки. Форма В

Таблица 1 - Размеры

Размеры в миллиметрах

Резьба d

М5

М6

M8

М8´1

M10

М10´1

М10´1,25

M12

М12´1,25

М12´1,5

M14

М14´1,5

M16

М16´1,5

M18

М18´1,25

М18´2

M20

М20´1,5

М20´2

Pа)

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

b

40

50

65

80

80

80

80

80

80

с1,

не менее

1,45

1,75

2,65

3,60

4,10

5,10

5,50

6,00

6,50

не более

1,70

2,0

2,90

3,90

4,40

5,40

5,80

6,40

6,90

с2, не более

0,5

0,5

0,6

0,6

0,6

0,6

0,8

0,8

0,8

dа, не более

5,7

6,8

9,2

11,2

13,70

15,7

17,7

20,2

22,4

dс, не более

11,80

14,20

17,90

21,80

26

29,90

34,50

38,60

42,80

dr

приблизительно равен среднему диаметру резьбы

ds,

не более

5

6

8

10

12

14

16

18

20

не менее

4,82

5,82

7,78

9,78

11,73

13,73

15,73

17,73

19,67

dt ном

7,3

9,2

10,95

12,65

16,4

18,15

21,85

25,4

28,9

dw, не менее

9,80

12,20

15,80

19,60

23,80

27,60

31,90

35,90

39,90

h, не более

0,9

0,9

0,9

1,3

1,3

1,3

1,3

1,4

1,4

k

не более

6,50

7,50

10,0

12,00

14,00

16,00

19,00

21,50

24,00

не менее

6,25

7,25

9,75

11,75

13,75

15,75

18,75

21,25

23,75

k1, не менее

1,80

2,00

3,10

3,70

3,90

4,50

6,10

7,10

8,70

r, не менее

0,2

0,25

0,4

0,4

0,6

0,6

0,6

0,6

0,8

Условное обозначение звездообразной головкиb)

Е 8

Е 10

Е 12

Е 14

Е 18

Е 20

Е 24

Е 28

Е 32

Iс)

Is не менее

Ig не более

Is не менее

Ig не более

Is не менее

Ig не более

Is не менее

Ig не более

Is не менее

Ig не более

Is не менее

Ig не более

Is не менее

Ig не более

Is не менее

Ig не более

Is не менее

Ig не более

Номинальный

не менее

не более

10

9,71

10,29





































12

11,65

12,35





































16

15,65

16,35





































20

19,58

20,42





































25

24,58

25,42





































30

29,58

30,42





































35

34,5

35,5









Резьба до головки только для болтов с уменьшенным диаметром цилиндрического стержня (форма В)

40

39,5

40,5

45

44,5

45,5

-

5

50

49,5

50,5

6

10

































55

54,4

55,6





-

5

60

59,4

60,6

6

10

65

64,4

65,6





































70

69,4

70,6

-

5

80

79,4

80,6

8,75

15

90

89,3

90,7













-

10

-

10

-

10

-

10

-

10

-

10

100

99,3

100,7

12,5

20

11,25

20

10

20

10

20

-

20

-

20

110

109,3

110,7

21,25

30

20

30

20

30

17,5

30

17,5

30

120

119,3

120,7

















31,25

40

30

40

30

40

27,5

40

27,5

40

130

129,3

130,8



40

50

40

50

37,5

50

37,5

50

140

139,2

140,8



50

60

50

60

47,5

60

47,5

60

150

149,2

150,8

























60

70

57,5

70

57,5

70

160

159,2

160,8

67,5

80

67,5

80

180

179,2

180,8

70

80

87,5

100

87,5

100

200

199,075

200,925

107,5

120

107,5

120

a) P шаг нормальной резьбы.

b) проверка звездообразной головки в соответствии с приложением А, подразделы А.2 - А.4.

c) наименьшей стандартной длиной является 2d.

5. Технические требования

Таблица 2

Материал

Сталь

Общие требования

Обозначение стандарта

ГОСТ 1759.0

Резьба

Допуск

6g

Обозначение стандарта

ГОСТ 8724, ГОСТ 16093, ГОСТ 24705

Механические свойства

Классы прочности

8.8 10.9

Обозначение стандарта

ГОСТ Р 52627

Предельные размеры, допуски формы и расположения

Классы точности

Для l< 10d или 150 мма) - А

Для l > 10d или 150 мма) - В

Обозначение стандарта

ГОСТ 1759.1

Поверхность изделия

После изготовления

Требования для гальванической защиты наружной поверхности по ГОСТ 9.301

Предельные значения для дефектов поверхности установлены в ГОСТ 1759.2

Приемочный контроль

ГОСТ 17769

а) В любом случае необходимо использовать меньшее значение.

6. Обозначение

Пример условного обозначения болта со звездообразной головкой с большим фланцем, полным цилиндрическим стержнем (форма С), резьбой М10, номинальной длиной l = 110 мм и классом прочности 8.8:

Болт со звездообразной головкой С М10´110 - 8.8 ГОСТ Р 52855-2007

Тоже, с уменьшенным цилиндрическим стержнем (форма В), резьбой М10, номинальной длиной l = 110 мм и классом прочности 8.8:

Болт со звездообразной головкой В М10´110 - 8.8 ГОСТ Р 52855-2007

Обозначение формы и исполнения болта с дополнительными требованиями при заказе по ГОСТ 1759.0.

Приложение А

(обязательное)

Проверка калибрами звездообразной головки

А.1. Общие положения

Проверку звездообразной головки выполняют проходными и непроходными калибрами в соответствии с рисунком А.1а) с размерами по рисунку А.2 и таблице А.1.

А.2. Проверка минимальной высоты зацепления ключом

Звездообразную головку, как указано на рисунке А.1б), вводят в калибр А.

Верхний край головки болтов должен быть на одном уровне с верхней поверхностью ступенчатого калибра или выступать над ним.

А.3. Проверка наружного диаметра «звездообразной головки

Звездообразная головка должна входить на всю высоту зацепления ключом в калибр В, см. рисунок А.1с).

А.4. Проверка НЕ-проходным калибром звездообразной головки

Звездообразную головку, как указано на рисунке А.1d), вводят в калибр С. Верхняя поверхность головки болтов не должна выступать над верхней поверхностью калибра.

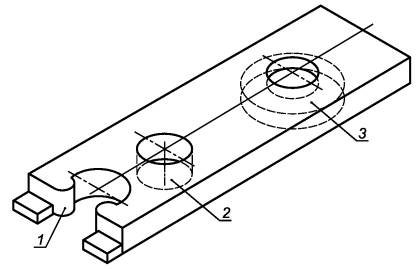

1 - калибр А; 2 - калибр В; 3 - калибр С

а) Калибры для проверки звездообразной головки

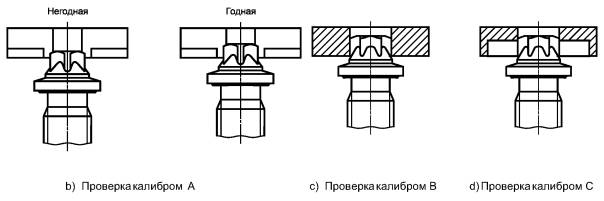

Рисунок А.1 - Проверка звездообразной головки

Таблица А.1 - Проверяемые размеры

Размеры в миллиметрах

Условное обозначение звездообразной головки

А

АА

В

K

Т

R

S

X

J

E

Н

+0,008

+0,008

+0,008

+0,127

0

0

+0,38

+0,127

+0,25

+0,25

+0,38

-0,003

-0,003

-0,008

0

-0,025

-0,005

-0,38

-0,127

-0,25

0

-0,38

Е 8

7,366

6,883

5,258

1,448

1,600

1,613

3,02

16,14

11,61

4,75

6,35

Е 10

9,271

8,839

6,756

1,829

2,007

2,324

3,91

17,12

15,72

6,35

6,35

Е 12

11,024

10,312

7,874

2,286

2,540

2,400

4,62

20,44

17,27

7,14

6,35

Е 14

12,751

11,862

9,169

3,023

2,692

2,629

5,18

24,98

19,30

7,92

9,53

Е 18

16,485

15,291

11,836

3,734

3,658

3,366

6,05

33,05

24,05

9,53

9,53

Е 20

18,263

16,891

13,157

4,089

4,115

3,632

7,37

35,43

27,00

11,10

9,53

Е 24

21,946

20,396

15,697

5,639

5,359

4,724

9,50

38,77

33,99

14,27

9,53

Е 28

25,502

23,724

18,263

6,934

6,325

5,461

10,36

43,61

38,68

15,88

12,70

Е 32

29,007

26,670

21,311

8,026

6,883

5,715

11,68

48,26

42,44

17,45

12,70

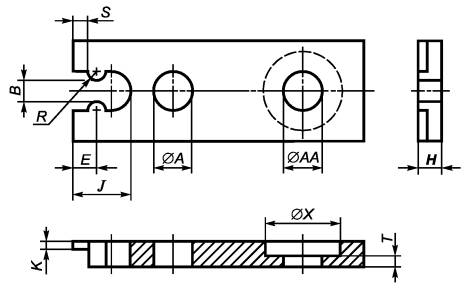

Рисунок А.2 - Проверяемые размеры

Приложение Б

(справочное)

Сведения о соответствии ссылочных международных (региональных) стандартов
национальным стандартам Российской Федерации, использованным в настоящем стандарте
в качестве нормативных ссылок

Обозначение ссылочного
национального стандарта

Обозначение и наименование ссылочного международного (регионального) стандарта и
условное обозначение степени его соответствия ссылочному национальному стандарту

ГОСТ 1759.0-87

ДИН 962:2001 Болты и гайки. Указания по обозначению. Формы и исполнения (NEQ)

ГОСТ 1759.1-82

ИСО 4759-1:2000 Изделия крепежные. Допуски. Часть 1: Болты, винты, шпильки и гайки. Классы точности А, В и С (NEQ)

ГОСТ 1759.2-82

ИСО 6157-1:1998 Изделия крепежные - Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения (NEQ)

ГОСТ Р 52627-2006

ИСО 898-1:1999 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки (MOD)

ГОСТ 8724-2002

ИСО 261:1998 Метрическая резьба ИСО общего назначения. Общий план (MOD)

ГОСТ 12414-94

ИСО 4753:1999 Изделия крепежные. Концы деталей с наружной метрической резьбой ИСО (NEQ)

ГОСТ 27148-86

ИСО 4755:1983 Изделия крепежные. Резьбовые проточки с наружной метрической резьбой ИСО (MOD)

ГОСТ 16093-2004

ИСО 965-1:1998 Резьбы метрические ИСО общего назначения. Допуски. Часть 1. Принципы и основные данные (MOD)

ИСО 965-3:1998 Резьбы метрические ИСО общего назначения. Допуски. Часть 3. Предельные отклонения для конструкционных резьб (MOD)

ГОСТ 17769-83

ИСО 3269:2000 Изделия крепежные. Приемочный контроль (NEQ)

ГОСТ 24705-2004

ИСО 724:1993 Резьба метрическая ИСО общего назначения. Основные размеры (MOD)

ГОСТ 9.301-86

ИСО 4042:1999 Изделия крепежные. Электролитические покрытия (NEQ)

Примечание - В настоящей таблице использованы следующие условные обозначения системы соответствия стандартов:

- MOD - модифицированные стандарты;

- IDT - идентичные стандарты;

- NEQ - неэквивалентные стандарты.



Ключевые слова: звездообразная головка, фланец, болт




© 2013 Ёшкин Кот :-)
