МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ И РАЗЪЯСНЕНИЯ
ПО АКТУАЛЬНЫМ ВОПРОСАМ РАЗВИТИЯ
СИСТЕМ АВТОМАТИЗАЦИИ

Выпуск 2

ОБЩИЕ ВОПРОСЫ ПРИМЕНЕНИЯ
ТИПОВЫХ ЧЕРТЕЖЕЙ
АССОЦИАЦИИ
«МОНТАЖАВТОМАТИКА»

ИМ 14-51-94, в. 2

Предприятие «НОРМА-СА»

1994

АННОТАЦИЯ

Второе издание (дополненное и откорректированное) данного выпуска содержит указания по общим вопросам применения типовых чертежей, утвержденных и действующих в Ассоциации «Монтажавтоматика». Даны ответы на вопросы пользователей нормативно-технической документации.

Приведенные в выпуске рекомендации позволят проектным и монтажным организациям, а также организациям-заказчикам проектной документации лучше ориентироваться в системе, насчитывающей свыше 2000 типовых чертежей, правильнее применять их при проектировании и монтаже систем автоматизации (СА), а также принимать более квалифицированные технические решения при необходимости разработки нетиповых чертежей по установке приборов и средств автоматизации.

Подобного рода систематизированные рекомендации, являющиеся по своему содержанию пособием по применению типовых чертежей ассоциации «Монтажавтоматика», ранее не разрабатывались.

Второе издание дополнено информацией о новых сборниках типовых чертежей, утвержденных ассоциацией «Монтажавтоматика» в 1993 году (до 01.12.93 г.).

Автор выпуска - главный специалист ГПКИ «Проектмонтажавтоматика» ГУРОВ A.M.

ВВЕДЕНИЕ

Проведенное ГПКИ «Проектмонтажавтоматика» в 1991 году анкетирование проектных и других организаций-заказчиков нормативной и технической документации (НТД), действующей в ассоциации «Монтажавтоматика», показало недостаточное знание или неправильное понимание специалистами по разработке СА в этих организациях ряда вопросов по типовым чертежам (ТЧ), являющихся составной частью указанной системы НТД. Так как заказ этой документации не всегда ведется систематически, нередко игнорируются выпускаемые институтом изменения к действующим сборникам ТЧ, в данном выпуске методических рекомендаций приведен краткий обзор выпущенных на 01.12.93 г. ТЧ и даны пояснения по многим актуальным вопросам их применения. В выпуске рассмотрены ТЧ, обеспечивающие монтаж приборов и средств автоматизации на оборудовании, коммуникациях, строительных основаниях, а также монтаж линий связи.

Если к данной теме специалистами по созданию СА будет проявлен дальнейший интерес и авторы ТЧ и выпуска получат по ней новые вопросы и предложения, предприятие «НОРМА-СА» может выпустить дополнительные рекомендации по вопросам применения ТЧ.

Информация по чертежам установки приборов на фасадах щитов и пультов, по которым проявили интерес опрошенные проектные институты, приведена в приложении 1 (см. также раздел 7, п. 2.3).

Достаточные для применения ТЧ данной группы указания содержатся в PM 4-107-82 и РМ 3-82-90.

1. ОСНОВНЫЕ ПОЛОЖЕНИЯ

Действующая в организациях ассоциации «Монтажавтоматика» система ТЧ начала создаваться в 1958 году в бывшей Главмонтажавтоматике (ГМА). Основной целью разработки ТЧ явилось стремление унифицировать решения по проектированию и монтажу следующих элементов СА:

установки приборов, размещаемых в различных точках автоматизируемого объекта (установка приборов на оборудовании, коммуникациях и по месту - на полу, стене и др. элементах строительных конструкций зданий и сооружений);

способы крепления и прокладки электрических и трубных проводок, соединяющих рассредоточенные на объекте приборы с техническими средствами, размещенными в пунктах управления.

Примечание. Основные термины по СА приведены в выпуске 1 серии Методических рекомендаций. Определение терминов, характерных для данного выпуска, приведено в приложении 2.

Основой для разработки ТЧ явился опыт работы организаций ГМА и ассоциации на различных по своему характеру объектах народного хозяйства, являющихся как крупными, масштабными стройками, так и объектами капитального ремонта.

Значительная территориальная разбросанность, объектов и преобладание среди них объектов с малыми объемами работ по монтажу средств автоматизации требовали большого внимания к вопросам установки разнообразной номенклатуры технических средств СА, уделяя при этом наибольшее внимание возможности изготовления различных конструкций и сборке узлов повышенной монтажной готовности вне зоны монтажа, переносу как можно большей части этих работ в монтажно-заготовительные мастерские (МЗМ).

Сложившаяся к настоящему времени система ТЧ ассоциации «Монтажавтоматика» во многом отвечает указанным требованиям, а также учитывает специфику работ по монтажу СА, выполняемых организациями различного профиля. На базе этих ТЧ была произведена разработка и осуществлено внедрение действующей в настоящее время НТД по монтажу СА: типовая технологическая документация (технологические инструкции, общие технические требования, типовые технологические процессы), нормы времени и расценки на выполнение монтажных работ (ЕНиР и ВНиР), сметные расценки на монтаж оборудования СА, производственные и укрупненные нормы расхода материалов и т.п.

Однако повсеместному внедрению в практику работ монтажных организаций данной системы ТЧ препятствуют следующие факторы:

1) нестабильность материально-технического снабжения, что приводит к вынужденной необходимости отступать от принятых в ТЧ решений;

2) выполнение работ по монтажу средств автоматизации организациями, не входящими в ассоциацию «Монтажавтоматика», а также неспециализированных по этому виду работ. В числе таких организаций находятся вновь образованные предприятия различных форм собственности, а также действующие промышленные предприятия, осуществляющие техническое перевооружение СА или внедрение новых СА и стремящиеся выполнять все виды работ собственными силами.

Но, не смотря на это, можно рекомендовать всем предприятиям, выполняющим работы по проектированию и монтажу СА внедрять у себя систему ТЧ, действующую в ассоциации «Монтажавтоматика», как наиболее эффективную и прошедшую практическую обкатку. При этом, учитывая экономическую ситуацию 1992 года, когда большинство предприятий ассоциации испытывают трудности с набором объемов работ и с получением материальных ресурсов, многие новые предприятия имеют возможность решить вопрос об изготовлении большинства металлоконструкций, обеспечивающих внедрение рассматриваемых ТЧ, на МЗМ предприятий ассоциации на взаимоприемлимых договорных условиях.

В связи с вышеизложенным всем разработчикам проектно-сметной документации в начале проектирования рекомендуется решить с заказчиком следующие основные вопросы:

1) какая конкретно организация будет выполнять работы по монтажу СА;

2) если эта организация не входит в ассоциацию «Монтажавтоматика», то возможно ли для нее применение рассматриваемых ТЧ;

3) если применение данных ТЧ окажется невозможным, необходимо определить и зафиксировать документально, по каким чертежам и нормам будет осуществляться изготовление металлоконструкций для монтажа средств автоматизации, характер отступлений от ТЧ (например, замена перфоизделий товарным металлопрокатом и т.п.).

В последнем случае возможны следующие варианты решения вопроса:

а) применение чертежей и изделий заказчика;

б) разработка чертежей для монтажа всех средств автоматизации в составе рабочей документации с учетом возможностей исполнителя работ по изготовлению нетиповых конструкций и изделий из имеющихся в его распоряжении материалов.

Рекомендуется указанные вопросы включить в техническое задание (ТЗ) на проектирование СА, отразив в нем:

номенклатуру разрабатываемых монтажных чертежей установки приборов и чертежей конструкций и деталей;

уровень отклонений:

материалоемкости применяемых конструкций по сравнению с ТЧ;

трудоемкости их изготовления;

на основе оценок отклонений - необходимость внесения корректив в базовые цены монтажа и в нормативы потребностей в материальных ресурсах.

Без проведения вышеуказанных проработок базовая (стартовая) цена приобретения оборудования и производства монтажных работ по СА не может определяться на основании сборника II расценок на монтаж оборудования.

2. ОБЩАЯ ХАРАКТЕРИСТИКА ТИПОВЫХ ЧЕРТЕЖЕЙ

2.1. Структура системы ТЧ

ТЧ ассоциации «Монтажавтоматика» классифицируются по нескольким признакам (см. РТМ 36.22.1-91 и ИМ 4-1-93):

по назначению (применению монтажными организациями);

по группам технических средств и местам их установки.

В соответствии с областью применения монтажными организациями разрабатывают ТЧ следующих видов:

ТМ - типовые монтажные чертежи, предназначенные для применения при монтаже технических средств автоматизации непосредственно на объекте (стройплощадке) или при предварительной сборке укрупненных блоков и узлов с техническими средствами в МЗМ монтажных организаций (например, стойки датчиков);

ТК - чертежи типовых конструкций предназначены для изготовления силами монтажных организаций деталей и узлов, не изготавливаемых заводами ассоциации «Монтажавтоматика». Чертежи ТК также служат для сборки укрупненных монтажных блоков и узлов, не содержащих технических средств, поставляемых заказчиком (например, чертежи трубных блоков);

ЗК - типовые чертежи, предназначенные для установки первичных приборов и закладных конструкций на оборудовании и коммуникациях силами механо-монтажных организаций, а также закладных элементов в строительных конструкциях зданий и сооружений.

Типовые чертежи всех видов выпускаются в виде сборников, которые классифицируются по группам технических средств СА, характеристика которых и обозначение сборников приведены в таблице, отражающей структуру сборников ТЧ.

Обозначение сборника состоит из трех блоков. Первый блок содержит три буквы и цифры, означающие: С - сборник; две буквы - вид чертежей (ТМ, ТК, ЗК); условный индекс организации-разработчика. Второй блок является условным номером сборника по структуре, приведенной в таблице, а третий - цифры, соответствующие году разработки сборника. При такой системе обозначения номер сборника является неизменным для конкретной группы технических средств и зависит только от места этой группы в структуре. Согласно приведенной системы обозначения с 1987 г. ведется пересмотр и разработка новых сборников ТЧ.

Структура сборников типовых чертежей

2.2. Общие технические характеристики

Для установления в ТЧ условий эксплуатации эти чертежи и применяемые в них изделия и материалы разработчиками условно разбиваются на три группы:

- чертежи закладных конструкций, в которых эти условия задаются технологией производства и возможностями выпускаемых промышленностью приборов:

элементы трубных проводок, условия эксплуатации в которых определяются, назначением трубной проводки, характером потока среды и ее физико-химическими параметрами;

изделия для крепления приборов, средств автоматизации и проводок к строительным конструкциям зданий и сооружений.

Условия эксплуатации первых двух групп определяются прежде всего характеристиками технологических сред, с которыми соприкасаются приборы и средства автоматизации или их чувствительные элементы. Учитывая исключительное разнообразие технологических сред во всех отраслях промышленности, невозможность предусмотреть все возможные варианты условий эксплуатации, принято решение в основном для этих двух групп за основу принять параметры, приведенные в СН 527-80 «Инструкция по проектированию технологических трубопроводов на Ру до 10 МПа». Однако, учитывая возможность установки ряда приборов в других, более жестких, условиях, во многих ТЧ эти параметры расширены. При этом в таких чертежах приведены конкретные указания об условиях эксплуатации, для которых они разработаны. Некоторые из этих указаний приведены в последующих разделах данного выпуска методических рекомендаций.

Существенным различием первой и второй групп является то, что чертежи первой группы разрабатывают для условий, когда прибор (или устройство) оказывается в потоке движущейся среды. Во второй группе приборов, где большинство чертежей содержит элементы импульсных трубных проводок, измеряемая среда оказывается в тупиковых линиях, в которых движение потока отсутствует. Это позволяет принимать за расчетную температуру измеряемой среды температуру окружающего воздуха, что упрощает общие условия эксплуатации. Для обогревающих и охлаждающих трубных проводок в ТЧ приведены условия эксплуатации, для которых они разработаны.

Все чертежи элементов трубных проводок (расширители, воздушники, влагосборники, разделительные, уравнительные и конденсационные сосуды, трубные обвязки приборов и т.п.) разработаны с учетом возможности их изготовления и сборки на МЗМ. При этом они должны пройти испытания, определенные СНиП 3.05.07-85 в соответствии с пособием ВМ4-252-92.

Чертежи третьей группы предназначены для эксплуатации в более благоприятных условиях. Для них приняты климатические воздействия по ГОСТ 15150-69 для исполнения У, категории 3. Механические внешние воздействия соответствуют группе условий эксплуатации М2 по ГОСТ 17516-72. Нагрузки на изделия в основном (кроме конструкций для исполнительных механизмов) - статические, от масс установленных приборов или проложенных проводок.

Изделия изготавливают в МЗМ с лакокрасочными покрытиями: эмаль XB-124 серого цвета. Допускается применение эмалей ПФ-133 или ПФ-115. Технология нанесения покрытий приведена в инструкции ТИ 4.25373.14000.

Основным методом крепления металлоконструкций к строительным основаниям принят способ крепления распорными дюбелями по CTM 4-9-91 ч. 1 и 2, а также CTM 4-25-91 (см. раздел 5 настоящих рекомендаций). Технология крепления указана в ОТТ 4.210-84 и ТТП 4.01200.21000. Такое решение принято из-за ненадежности во многих случаях предусмотренных ранее ТЧ крепления конструкций к строительным основаниям методом пристрелки. Отметим также, что ВСН 410-80, на который были приведены ссылки в ранее действующих чертежах, аннулирован и в 1987 г. заменен РТМ 36.6-87. Расчет и выбор дюбелей, их количества и расстояний между ними рекомендуется выполнять по приведенным в РМ 4-264-92 правилам.

3. ТЧ УСТАНОВКИ ПРИБОРОВ НА ОБОРУДОВАНИИ И КОММУНИКАЦИЯХ

Все приборы, устанавливаемые на технологическом (инженерном) оборудовании и коммуникациях, по способу их монтажа разделяют на две группы:

1) приборы, устанавливаемые с помощью закладного устройства - бобышки, штуцера, патрубка с фланцем и т.п. В этом случае монтаж оборудования и коммуникаций заканчивается установкой закладной конструкции, после чего они проходят необходимые испытания. Прибор при этом может быть смонтирован на закладной конструкции в любое удобное время.

К таким приборам относятся: термопреобразователи всех типов, чувствительные элементы ртутных, манометрических, дилатометрических и т.п. приборов; электродные датчики уровнемеров; отборные устройства давления, газового и жидкостного анализа; газозаборные трубки (элементы) газоанализаторов и т.д.;

2) приборы, встраиваемые в оборудование и коммуникации так, что они становятся элементом этого оборудования или коммуникаций и должны пройти те же испытания, что и соответствующее оборудование или коммуникация. К таким приборам относятся:

счетчики, ротаметры, регулирующие органы;

датчики электромагнитных и т.п. расходомеров, концентратомеров;

поплавковые и буйковые уровнемеры, устанавливаемые в направляющих и защитных устройствах емкостей, в обводных линиях и т.п.

Для первой группы приборов разработаны ТЧ двух видов: ЗК - для установки закладных устройств и ТМ - для установки прибора на закладном устройстве. Для второй группы приборов основным видом ТЧ являются чертежи ЗК. Требования к монтажу закладных устройств и приборов по чертежам ЗК приведены в приложении 5 СНиП 3.05.07-85.

Перечень ТЧ установки закладных устройств и приборов на оборудовании и коммуникациях приведен в табл. 2. При их применении необходимо также учитывать изложенные ниже рекомендации.

1) Т.к. в данной группе ТЧ установка ЗК и приборов предусматривается не только на технологических трубопроводах, но и на оборудовании, на которое технические требования СН 527-80 не распространяются (см. подраздел 2.2 данных методических рекомендаций), то все параметры по условиям эксплуатации следует принимать по тем величинам, которые указаны в чертежах ТМ и ЗК. Так, например, закладные детали для установки термопреобразователей в печах и топках котельных установок по сборнику 50 (выпуск 1987 г.) выполнены из стали 12X18H10T и их можно применять для температуры выше 400 °С. Из этой же стали предусмотрено выполнение большинства деталей ЗК в сборниках CЗК4-6-91.

2) В связи со значительными изменениями в номенклатуре термопреобразователей для правильного применения чертежей по сборнику CTM 4-1-87 в 1992 г. выпущено извещение 4.10.189 об его изменении, в котором приведена новая таблица с типами выпускаемых термодатчиков.

3) В чертежах ТМ и ЗК значения температуры приведены для рабочих давлений (Рр) равным величинам условных давлений (Ру), значения которых приняты по ГОСТ 356-80.

Если по условиям объекта необходимо применение какого-либо ЗК или ТМ при температурах выше указанных в ТЧ, давление среды должно быть уменьшено в соответствии с указаниями, приведенными в ГОСТ 356-80 (см. приложение к данному пособию).

4) По сборнику СЗК4-2-90. В сборнике не приведены чертежи установки отборных устройств, выпускаемых Бакинским заводом НПО «Монтажавтоматика» по ТУ 36.22.19.05-005-85, т.к. они не отвечают требованиям п. 2.12 СНиП 3.05.07-85. Их конструкция не позволяет осуществить установку отборного устройства методом приварки непосредственно к коммуникациям. С целью устранения этого недостатка разработана новая конструкция отборных устройств, приведенная в СЗК4-2-90. Для их изготовления при монтаже необходимо в рабочей документации технологии производства или инженерных систем (марок ТХ, ОВ, ВК и др.) предусматривать как отборные устройства в качестве изделий, заготавливаемыми механомонтажными организациями по чертежам ЗК, так и применяемые в чертежах сборника материалы и изделия, необходимые для их изготовления и установки на оборудовании и трубопроводах. Отборные устройства, изделия, а материалы поставки заказчика предусматривают в спецификации оборудования (СО), а материалы поставки подрядчика - в ведомости потребности в материалах (ВМ) соответствующих основных комплектов.

При этом необходимо учитывать, что клапана для отборных устройств, как правило, являются поставкой заказчика.

5) В 1992 т. предприятие «HОPMA-CA» организовало производство новых отборных устройств 16-200У по ТУ 36.22.21.14.001-93, обладающих рядом преимуществ по сравнению с выпускаемыми Бакинским заводом и приведенными в сборнике СЗК4-2-90. Изготавливает и поставляет отборные устройства АО НПО «Монтажавтоматика».

Информацию о ТЧ с его использованием см. в разделе 7.

Применение данных отборных устройств предоставляет следующие преимущества:

отборное устройство поставляется в виде готового для монтажа изделия и не требует включения в СО и ВМ материалов и изделий для его изготовления;

его применение не требует установки трехходового крана для проверки «нуля» манометра. Для этой цели следует закрыть клапан манометра и ослабить натяжение муфты клапана (CTM14-2-93, л. 5, поз. 3).

6) О возможности применения отборных устройств с трехходовыми кранами на газе. Примененный в ТЧ сборника СЗК4-2-90 трехходовой кран по ТУ 26-07-1061-81 может быть использован для воды, пара, масел и нефтепродуктов. О возможности его использования на газовых средах по нашему запросу завод не подтверждает.

Приведенное выше отборное устройство производства «НОРМА-СА» позволяет применять его на газовых средах в тех случаях, когда возникла бы необходимость установки трехходового крана.

7) Чертежи ЗК в сборниках 50, СЗК4-2, СЗК4-3, СЗК4-4, СЗК4-6, СЗК4-7 выполнены для установки закладных устройств и приборов для тех сред, к которым примененные в них стали и сплавы являются достаточно коррозионностойкими. Сортамент труб из углеродистых сталей для трубопроводных коммуникаций принят на основе «Пособия по оптимальному выбору труб из углеродистой и низколегированной стали для технологических трубопроводов на Ру до 10 МПа (к СН 527-80)».

Оценку коррозионной стойкости сталей и сплавов можно производить по РМ 4-6-92 ч. 2 или РМ 14-12-92, с учетом материалов труб и оборудования, принятых в рабочих чертежах соответствующих марок (ТХ, OB, ВК и др.).

Применение ТЧ в случае необходимости изменения сортамента труб, марок сталей и сплавов, типов запорной арматуры осуществляется в порядке, изложенном в разделе 6 настоящих рекомендаций.

8) В 1992 г. впервые выпущен сборник СЗК4-4-92 ч. 3 по установке на резервуарах пьезометрических устройств для измерения уровня. Рекомендации по их применению и расчет диапазонов измерений приведены в РМ 4-263-92.

Таблица 2

Перечень действующих сборников типовых чертежей установки приборов и ЗК на оборудовании и коммуникациях

Примечания:

1. Обозначения ТУ указаны только для изделий, используемых в ЗК и изготавливаемых заводами ассоциации «Монтажавтоматика».

2. Более подробные данные для выбора чертежей ТМ и ЗК для установки приборов для измерения и регулирования температуры приведены в ИМ 4-20-91.

4. ТЧ УСТАНОВКИ ПРИБОРОВ НА ПОЛУ И СТЕНЕ

Основным видом ТЧ этой группы являются чертежи ТМ. Перечень чертежей, входящих в данную группу, чертежей устанавливаемых по ним приборов, приведен в табл. 3. Таблица составлена с учетом извещений об изменениях, учитывающих состояние выпуска приборов:

4.10.195 - об изменении СТМ 4-5-89;

4.10.170 - об изменении сб. 27;

4.10.169 - об изменении сб. 34;

4.10.172 - об изменении сб. 35.

Кроме того в 1992 г. выпущены извещения об изменении:

13.001 - сборника 27;

13.002 - сборника 34;

13.003 - СТМ 4-5-89;

13.004 - сборника 35;

13.005 - сборника 49,

в которых предусмотрено применение способа крепления конструкций к строительным основаниям распорными дюбелями (взамен крепления по ВСН 410-80). Основой данной группы чертежей являются изготавливаемые (в основном) по чертежам ТК изделия двух видов:

стальные конструкции для установки приборов и средств автоматизации, рассредоточенных по автоматизируемому объекту;

узлы трубных обвязок приборов, к которым подводят измеряемые среды (манометры, дифманометры, преобразователи давления и перепада давления).

В качестве стальных конструкций применяют кронштейны, скобы, подставки, рамы и стойки различных конструкций и назначений (см. сборники 35 и 49). ТЧ предусматривают как одиночную, так и групповую установку приборов на стене или полу. ТЧ групповой установки (сборник 27) предусматривают возможность совместной установки на одной раме приборов различного типа. Допустимые расстояния между осями приборов приведены в таблице ТМ 4-25-86. Для групповой установки приборов в рабочей документации следует разработать монтажный чертеж (см. раздел 6).

Узлы трубных обвязок обеспечивают возможность подключения трубных проводок к приборам с учетом рекомендаций РМ 4-23-72. Подключение трубных проводок, проложенных от мест отбора измеряемой среды до прибора и выполненных из различного сортамента труб по рекомендациям РМ 4-6-92 ч. 2, осуществляется при помощи сварки встык с узлами обвязки, в которых применена труба 14×2 ГОСТ 8734-75.

В 1993 г. намечена переработка сборников 27, 34, которые будут заменены сборниками СТМ 4-7-93 ч. 1 и ч. 2, а также сборников 35 и 49, заменяемые сборниками СТК 4-7-93 и СТК 4-5-93.

В 1992 г. впервые выпущен сборник СТМ 4-8-92 ч. 2, в котором предусмотрен ряд вариантов сочленения исполнительных механизмов с регулирующими органами. В 1993 г. заканчивается разработка третьей части этого сборника, в которой приводятся чертежи сочленения исполнительных механизмов с направляющими аппаратами дымососов.

Применяемые в настоящее время конструкции по сборникам 35, 49 изготавливаются из прокатных профилей, что обуславливает повышенный расход металла на их изготовление. В настоящее время Люберецкий завод «Монтажавтоматика» освоил выпуск перфоизделий по ТУ 36.22.21.00.021-91, ориентированных на применение в качестве конструкций для установки приборов. Их применение обеспечивает экономию металла и позволяет уменьшить вес этих конструкций. Основные типы конструкций, изготавливаемых из указанных перфоизделий, приведены в сборнике CTK 4-9-91. С использованием некоторых из этих конструкций разработан сборник СТМ 4-5-92 ч. 2 для установки приборов для измерения и регулирования температуры. По мере пересмотра действующих сборников эти конструкций получат более широкое применение.

Таблица 3

Перечень ТЧ установки приборов на полу и стене

5. ТЧ НА ЛИНИИ СВЯЗИ

Как правило, большинство проектных институтов достаточно небрежно проектирует чертежи расположения оборудования и проводок СА. В немалой степени этому способствовало и то, что действовавшие до 1991 г. ТЧ по линиям связи были слабо проработаны, значительно устарели и недостаточно учитывали прогрессивные способы монтажа электрических и трубных проводок. В 1991 и 1992 г.г. закончена разработка ряда сборников типовых чертежей, существенно изменяющих положение.

В настоящее время в данной группе чертежей разработаны и введены в действие типовые чертежи по креплению опорных конструкций к различным строительным основаниям, прокладке по ним несущих конструкций и одиночных электрических и трубных проводок СА и систем связи.

Прокладка и крепление проводок в данной группе предусматривается как с применением серийных опорных и несущих конструкций, так и изготавливаемых в МЗМ по чертежам ТК.

В настоящее время в этой группе разработаны следующие новые сборники:

CTM 4-25-91 ч. 1 - по креплению и прокладке всех видов лотков и мостов;

СТМ 4-25-92 ч. 2 - по креплению и прокладке коробов;

СТМ 4-25-92 ч. 3 - по креплению одиночных кабелей и труб;

CTM 4-26-91 ч. 1 и СТМ 4-26-92 ч. 2 - по прокладке стальных и пластмассовых защитных трубопроводов электропроводок;

СТМ 4-25-92 ч. 4 - по способам соединения лотков перфорированных;

CTK 4-25-91 ч. 1 - чертежи опорных конструкций, сварных мостов и деталей их соединения и разветвления;

СТК 4-25-92 ч. 3 - фасонные элементы для разветвления трасс проводок, выполненных лотками ЛМТ и ЛМТК;

СТК 4-27-93 ч. 1 - сосуды конденсационные, уравнительные и разделительные, устанавливаемые на импульсных трубных проводках.

ТЧ предусмотрен монтаж таких прогрессивных изделий, как лотков с высокими бортами, перфоизделий новой серии по ТУ 36.22.21.00.018-90. Рекомендации по их применению приведены в PM 4-238-91 ч. 1 и РМ 4-238-92 ч. 2.

Новые сборники предусматривают прокладку трасс проводок вдоль стен, как с обходом колонн, так и без него, что во многих случаях упрощает монтаж несущих конструкций и прокладку по ним электрических и трубных проводок.

Выбор конкретных модификаций изделий в зависимости от объема прокладываемых по ним электрических и трубных проводок осуществляют на основе рекомендаций РМ 4-132-89. В зависимости от заполнения конструкций проводками и наличия дополнительных нагрузок, расчет допустимых суммарных нагрузок на несущие и опорные конструкции и порядок их выбора в зависимости от величин нагрузок (несущей способности), а также способы крепления опор (пристрелка, приварка, распорные дюбели) к строительным основаниям в зависимости от их вида (бетон разных марок, кирпич) приведены в РМ 4-264-92.

СТМ 4-25-92 (части 2, 3 и 4) предусматривают методы компенсации тепловых удлинений несущих металлоконструкций, возникающих в зонах тепловых швов зданий, а также в наружных установках и неотапливаемых помещениях зданий. В РМ 4-247-92 приведены также рекомендации по применению выпускаемых конструкций при проектировании и монтаже эстакад типа «Блоки коммуникаций», разработанных институтом «ЦНЖпромзданий».

Все чертежи ориентированы на применение методов производства работ по монтажу проводок на основе типовой технологической документации ОTT4-230-91, ОTT4.210-84, ТТП4.012Ш.21000, ОТТ4.260-87, TTП4.01200.26000, ОТТ4.220-90, ТТП4.01200.22000, ТИ4.25088.17000.

Применение сборников ТЧ данной группы обеспечивает выполнение чертежей планов расположения и проводок с учетом требований РТМ 36.22.7-92, РМ 4-6-92 ч. 3 и учет изделий и материалов в СО и ВМ по рекомендациям РМ 4-206-89 (с изменением 1, выпущенным в 1990 г.).

Особо необходимо отметить ТЧ по обогреву трубных проводов (СТМ 4-28-92), предназначенные для применения при проектировании и монтаже СА для наружных установок.

В сборниках приведены чертежи с использованием для обогрева теплоносителя - горячая вода или методов электрообогрева. Рекомендации по применению этих чертежей приведены в РМ 4-242-92.

6. ПОРЯДОК ПРИМЕНЕНИЯ ТЧ В РАБОЧЕЙ ДОКУМЕНТАЦИИ СА

Применение рассматриваемых в данном выпуске методических рекомендаций ТЧ является одним из способов сокращения объема рабочей документации СА. Выбор ТЧ осуществляет разработчик рабочей документации марка A... (ATX, AОB и др.) в зависимости:

от примененных для автоматизации проектируемого объекта приборов и средств автоматизации (типа, модификации), принятых видов электрических и трубных проводок;

места установки приборов, средств автоматизации и прокладки проводок;

условий окружающей среды в месте установки, прокладки;

возможных механических воздействий и т.п.

При выборе ТЧ для приборов, чувствительные элементы которых соприкасаются с измеряемой средой, учитываются параметры этой среды (температура, давление, фазное состояние, агрессивность и т.п.). Для приборов, погружаемых в измеряемую среду, при выборе ТЧ уточняют отдельные их характеристики, учитываемые при составлении формулировок заказа (например, глубина погружаемой части термопреобразователей в зависимости от диаметра трубопровода).

Применение в рабочей документации СА выбранных ТЧ обеспечивается:

ссылками на чертежи ТМ в схемах соединение внешних электрических и трубных проводок, а также на чертежах (планах) расположения приборов, средств автоматизации и проводок. Правила нанесения этих ссылок приведены в РМ 4-6-92 ч. 3;

включением в СО установок приборов, узлов крепления проводок в качестве блоков СА, а также изделий индивидуального изготовления, поставляемые монтажными организациями-подрядчиками по монтажу СА (см. РМ 4-206-89);

ссылками на чертежи ЗК при составлении заданий на их учет в смежных комплектах рабочей документации (технологических и инженерных систем) и указанием их в перечне закладных конструкций, первичных приборов и средств автоматизации, размещаемых на технологических, санитарно-технических коммуникациях и оборудовании (в составе листа или документа «Общие данные»);

разработка на основе чертежей сборника 27 монтажных чертежей групповой установки приборов (монтажные чертежи блоков СА).

В ссылках на ТЧ на схемах, чертежах, перечнях ЗК и др. документах при применении ТЧ, имеющих различные варианты исполнения, обязательно следует приводить условное наименование исполнения в соответствии с указаниями технических требований применяемых ТЧ. Например: ТМ 4-102-83, установка 1; ТМ 4-1700-91, крепление 1.

При составлении СО на основе применения ТМ и ТК следует включать в нее:

чертежи ТМ установки и обвязки приборов и средств автоматизации в качестве блоков СА. Сюда рекомендуется включать чертежи: установки манометров и дифманометров с узлами трубной обвязки (сборники 27, 34); установки исполнительных механизмов с электрической обвязкой (сборник СТМ 4-8-90); сборные узлы трасс с сварными мостами (сборник CTК 4-25-91 ч. 1);

конструкции по чертежам ТК в качестве изделий индивидуального изготовления - по всем примененным ТМ, включая блоки СА;

примененные в чертежах ТМ и ТК серийные изделия заводов ассоциации «Монтажавтоматика», предприятия «НОРМА-СА» и концерна «Электромонтаж» (по техническим условиям ТУ 36...);

примененные в чертежах ТМ и ТК другие серийные изделия (например, запорная арматура и т.п.).

Материалы, необходимые для изготовления перечисленных изделий, предусматривают в БМ согласно указаниям РМ 4-149-87 на основе укрупненных норм расхода материалов РМ 4-150-92.

Задание на размещение ЗК и первичных приборов на технологических или инженерных коммуникациях составляют по рекомендациям РМ 25.951-90 ч. 1 «Перечень закладных конструкций ...» выполняют по рекомендациям РТМ 36.22.7-92 и PM 4-59-91. Форма обоих документов практически одинакова. Для их разработки рекомендуется применение программно-информационного комплекса ZSO (авторы - НПЦ «САПРОС» и предприятие «НОРМА-СА»).

Монтажные чертежи блоков СА рекомендуется выполнять по РТМ 36.22.7-92. Они в общем случае должны содержать:

упрощенное изображение несущей конструкции (стойки, рамы) и расположенные на них приборы;

подключение к приборам внешних проводок, имеющих маркировку по схеме соединений внешних проводок;

размещение на стойке, раме коллекторов слива и питания сжатым воздухом, соединительных коробок для соединения электрических и пневматических кабелей;

соединение электрических и трубных пневматических проводок от приборов до соединительных коробок;

размеры между осями приборов;

размещение рамок для надписей;

спецификацию по форме 7 ГОСТ Р 21.1101-92;

таблицу надписей в рамках.

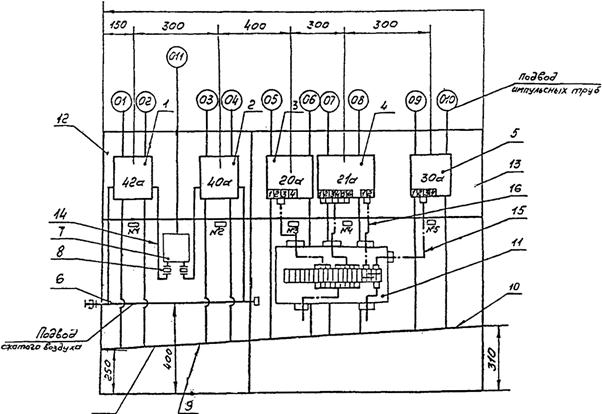

Пример выполнения монтажного чертежа представлен на черт. 1.

При необходимости размещения группы приборов на нескольких стоящих рядом рамах, выполняется единый монтажный чертеж. В этом случае коллектора слива и питания сжатого воздуха должны быть расположены на рамах с учетом взаимной стыковки (как показано на примере).

Форма спецификации приведена также в PM 4-59-91 (приложение 18). В нее включают изображенные на чертеже составляющие его элементы в следующем порядке:

изделия монтируемые (приборы и средства автоматизации);

сборочные единицы (рамы, стойки, кронштейны, коллектора и т.д.);

изделия и детали, необходимые для монтажа электрических и трубных проводок (соединительные коробки, соединители и т.д.);

материалы проводок (кабели, провода, трубы);

крепежные изделия.

Все изделия в каждой группе записывают в порядке в зависимости от вида документа на их изготовление: государственные и отраслевые стандарты, технические условия, типовые чертежи, другие документы;

Пример выполнения спецификации монтажного чертежа приведен на черт. 2.

При необходимости применения в таком чертеже новых конструкций рам, подставок и т.п. изделий (например, для новых, ранее не изготавливаемых приборов, разрабатывают чертежи общих видов нетиповых конструкций и деталей (далее именуемых конструкциями). Эти чертежи должны содержать:

Черт. 1

Черт. 2

изображение конструкции (вида, разрезы, сечения);

технические требования к надписи, необходимые для понимания устройства конструкции;

наименование составных частей конструкции (по указанной выше форме спецификации);

размеры и другие данные, наносимые на изображение.

В технических требованиях чертежей общих видов приводят требования к разрабатываемой конструкции и применяемым материалам, к монтажу и антикоррозионной защите, а при необходимости - особые требования (например, по пожаробезопасности).

Рассматриваемые ТЧ (кроме чертежей ЗК) в соответствии со сложившейся практикой в ассоциации «Монтажавтоматика» обеспечения заинтересованных организаций действующими НТД, приобретаются всеми проектными, монтажными и иными организациями централизованно через ГПКИ «Проектмонтажавтоматика» или другие организации на основе периодически рассылаемых бланк-заказов. В связи с указанным эти ТЧ допускается не прикладывать к основному комплекту рабочих чертежей СА, перечислив их лишь в ведомости ссылочных и прилагаемых документов листа (документа) «Общие данные». Порядок записи ТЧ в ведомость ссылочных и прилагаемых документов приведен в РМ 4-59-92.

Чертежи ЗК, как правило, являются заданиями разработчиков СА разработчикам смежных комплектов рабочей документации - технологии производства, инженерного оборудования, архитектурно-строительной. Эти чертежи могут использоваться в качестве рабочих, прилагаемых или ссылочных по решению авторов соответствующей рабочей документации на основе заданий разработчиков СА. При этом разработчики СА уточняют возможность применения ЗК при реальных значениях температуры и давления в месте установки ЗК по данным ГОСТ 356-80 (см. приложение 3 к данным рекомендациям) и необходимость замены марок стали в соответствии с заданными условиями эксплуатации на основе других таблиц ГОСТ 356-80.

При этом проектировщики должны решить следующие вопросы:

1) получение согласия механомонтажной или строительной организации на их применение в качестве типовых. В этом случае организация, выполняющая работы по данному ЗК, приобретает их самостоятельно у ГПКИ НМЛ или предприятия «НОРМА-СА»;

2) возможность применения конкретного чертежа ЗК для монтажа средств автоматизации в требуемых для данного объекта условиях без корректировки. В этом случае, при соблюдении предыдущего условия разработчик рабочей документации марки ТХ (или ВК, ОВ и т.д.) может применять их в качестве типовой проектной документации, лишь ссылаясь на данные ЗК;

3) при необходимости внесения изменений в зависимости от их объема на копиях чертежей ЗК вносят изменения и осуществляют их привязку и включают в соответствующую рабочую документацию в качестве прилагаемого документа;

4) при большом количестве изменений на основе чертежа ЗК разрабатывают новый чертеж в составе основного комплекта соответствующих рабочих чертежей.

При применении типовых чертежей следует учитывать, что основные материалы для изготовления, в том числе лакокрасочные покрытия для обеспечения принять для условий эксплуатации УЗ ГОСТ 15150-69.

При этом лакокрасочные покрытия наносят монтажные организации при предварительной заготовке узлов на МЗМ или на строительной площадке. Поэтому в ВМ рабочей документации марок А... (АТХ, АВК, АОВ и т.д.) необходимо предусматривать лакокрасочные материалы. Порядок их учета в ВМ приведен в PM 4-149-87, нормы расхода - в РМ 4-150-92.

При необходимости применить ТЧ в условиях, отличных от приведенных в подразделе 2.2 настоящих методических рекомендаций, рассмотрим следующие возможные варианты:

1. ТЧ возможно применить в других условиях (климатических, при наличии в воздухе помещений и установок паров или газов, вызывающих коррозию стальных конструкций и наружной поверхности трубных проводок) путем нанесения дополнительных лакокрасочных антикоррозионных покрытий. В этом случае в рабочей документации (в схемах соединений внешних проводок и планах расположения оборудования и проводок для конкретных узлов и конструкций; в общих указаниях листа или документа «Общие данные» - для всего основного комплекта) приводят указания о необходимости нанесения антикоррозионных защитных покрытий. Защитные покрытия выбирают по указаниям СНиП 2.03.11-85. Они не должны быть ниже принятых для защиты металлических строительных покрытий.

В этом случае, если защита конструкций и трубных проводок обеспечивается нанесением дополнительных слоев лакокрасочных покрытий, традиционно применяемых организациями по монтажу СА (см. ТИ4.25373.14000), эти работы предусматривают в основном комплекте марка А... При необходимости применения специальных химостойких лакокрасочных покрытий (например, красителями на основе эпоксидных смол) разработчики СА выдают задание для учета этих работ в основном комплекте марки AЗ (рабочие чертежи по антикоррозионной защите конструкций зданий и сооружений, разрабатываемые по ГОСТ 21.513-83).

2. Примененные в чертеже марки сталей конструкций, труб, арматура, прокладка и т.п. материалы и изделия не отвечают условиям данного объекта автоматизации, однако все основные размеры, виды изделий и т.п. элементы ТЧ могут быть полностью применены. В этом случае рекомендуется внести в такой ТЧ изменения, размножить его с внесенными изменениями и применить в качестве прилагаемого документа. Правила внесения изменений и порядок их привязки для применения в таком основном комплекте должны приниматься по ГОСТ Р 21.1101-92.

3. При невозможности воспользоваться приведенными выше рекомендациями в основном комплекте марки А... следует разработать нетиповой монтажный чертеж установки приборов и средств автоматизации. При этом типовой чертеж может быть использован в качестве основы вновь разрабатываемого чертежа, а отдельные его элементы - как трафарет, наклеиваемый при выполнении подлинника чертежа.

Содержание и оформление таких чертежей рекомендуется принимать по РТМ 36.22.7-92 и PM 4-59-91.

Для таких чертежей, в которых невозможно применение изделий, предусмотренных чертежами ТК или изготавливаемыми заводами ассоциации «Монтажавтоматика», осуществляется разработка чертежей общих видов нетиповых конструкций и деталей согласно PM 4-59-91.

7. ИНФОРМАЦИЯ ПО ТЧ, ВЫПУЩЕННЫМ ДО 01.12.93 г.

За время, прошедшее с момента выхода первого издания выпуска 2 методических рекомендаций, выпущен ряд новых сборников ТЧ и изменений к действующим сборникам. Настоящий раздел содержит информацию по вновь выпущенным чертежам.

1. ТЧ установки приборов на оборудовании и коммуникациях

1.1. В данной группе чертежей выпущены сборники CTM 4-1-93 ч. 2 и CЗК 4-1-93 ч. 2, обеспечивающие установку приборов для измерения температуры на пластмассовых технологических и инженерных трубопроводах. ТЧ разработаны с учетом требований CH 550-82 к указанным трубопроводам. Сортамент трубопроводов принимался по действующим в 1993 году стандартам и техническим условиям (ТУ) на пластмассовые трубы. Типы устанавливаемых приборов определены исходя из параметров среды (температуры и давления), на которые рассчитаны указанные выше трубы.

1.2. Утверждены и выпущены сборники CTM 14-2-93 и CЗК 14-2-93. В этих сборниках предусмотрены чертежи закладных конструкций и установки на них манометров с применением отборных устройств 16-200У по ТУ 36.22.21.14.001-93 и запорных клапанов ОБ 22.044.015.01 по ТУ 26-07-1476-89 (см. каталог ИМ 14-2-93 ч. 2). ЗК для установки манометров предусмотрены двух основных исполнений - с кольцеобразной трубкой (для температуры измеряемой среды свыше 70 до 200 °С) и без нее (для температуры до 70 °С).

Предусмотрены также чертежи ЗК для подключения импульсных трубных проводок с применением запорных клапанов 15с54бк исп. 1М по ТУ 26-07-1476-89.

Применение ТЧ данных сборников позволяет реализовать преимущества и расширить область применения типовых ЗК в соответствии с рекомендациями 5 и 6 раздела 3 настоящего выпуска.

Кроме того, чертежами сборника предусмотрены ЗК с применением кольцеобразной трубки по чертежу ЗK 14-1.01-93, имеющей некоторые преимущества перед отборным устройством 16-200У: меньшая металлоемкость, повышенная жесткость, отсутствие участка с активной конвенцией. Предусмотренные сборником отборные устройства, кроме устройств 16-200У по ТУ 36.22.21.14.001-93, серийно не изготавливаются и их следует изготавливать либо силами заказчика, либо организациями, монтирующими трубопроводы и оборудование, на которых необходима установка этих устройств. Применение этих чертежей ЗК осуществляется в порядке, указанном в разделе 6 данного выпуска. Материалы и изделия, примененные в чертежах ЗК должны быть включены в спецификацию оборудования технологического (сентехнического или др.) основного комплекта, в котором предусмотрены эти ЗК.

1.3. Откорректированы и разработаны вновь ряд чертежей установки мембранных разделителей РМ. Эти чертежи приведены в сборнике СТМ 4-2-93 ч. 2. При этом внесены соответствующие изменения в сборник CTM 4-2-91 с одновременным уточнением наименований измеряемой среды.

Изменения по составу чертежей сборника CTM 4-2-91 учтены в табл. 2 второго издания данного выпуска.

1.4. В целях реализации рекомендаций РМ 4-266-93 (см. MP 14-01-94) по усилению отверстий в стальных технологических и инженерных трубопроводах, аппаратах, в которых устанавливают отборные устройства, выпущен сборник СЗК 4-2-93 ч. 2.

Все вновь выпущенные ТЧ приведены в табл. 4.

Таблица 4

Перечень вновь выпущенных сборников ТЧ установки приборов и ЗК на технологических трубопроводах и оборудовании

2. ТЧ установки приборов на строительных основаниях и щитах

2.1. В сборнике CTM 14-2-93, кроме чертежей установки манометров на технологических (инженерных) трубопроводах и оборудовании, предусмотрена их установка на стене (ТМ 14-3-93) и полу (TM 14-4-93). Их установка осуществляется при помощи запорного клапана ОБ 22.044.015.08 по ТУ 26-07-1476-89, в комплект которого входит муфта стяжная, такая же, как в отборном устройстве 16-200У, что обеспечивает данному способу те же преимущества, что и установка манометра на отборном устройстве. Информация по клапану приведена в ИМ 14-2-93 ч. 2. Кроме того, предусмотрены чертежи установки манометров в комплекте с сосудом влагоотделительным: на стене - TM 14-5-93 и на полу - TM 14-7-93, а также установка газосборника на стене - TM 14-6-93. Влагоотделительные сосуды, а также газосборник, применены по СТК 4-27-93 ч. 2.

Типы приборов, для которых рекомендуется применять указанные ТЧ, приведены в табл. 4 (как для TM 14-1-93).

2.2. СТМ 4-8-93 ч. 3 «Механизмы исполнительные электрические. Сочленения с направляющими аппаратами дымососов и вентиляторов»

В сборнике даны кинематические схемы соединений и их узлы и детали. Предусмотрено два варианта сочленения: через существующий рычаг на кольце направляющего аппарата (при повороте кольца в требуемое положение), либо путем приварки к кольцу нового рычага. Сочленения даны для дымососов и вентиляторов, установка которых предусмотрена строительным каталогом СК-8, раздел 84 «Оборудование для котельных установок». В качестве исполнительных механизмов приняты механизмы типа МЭО.

Длина трубы тяги уточняется при проектировании или монтаже. В процессе наладки размеры сочленений могут быть изменены за счет регулировки узлов, предусмотренных в конструкциях тяги и рычага.

2.3. Для установки приборов на фасадах щитов и пультов выпущены сборники: CTM 4-13-92, CTM 4-14-93 ч. 1, CTM 4-15-93 ч. 2, а также извещения об изменении:

4.10.194 к CTM 4-14-89 ч. 2;

4.10.197 к CTM 4-18-90.

Перечень приборов и ТЧ, предусмотренных новыми чертежами, приведен в приложении 1, откорректированном при подготовке второго издания этого выпуска.

3. ТЧ на линии связи

В данной группе чертежей выпущены:

3.1. СТК 4-27-93 ч. 2 «Трубные импульсные проводки СА. Сосуды влагоотделительные». Сборник предусматривает два вида сосудов:

по ТК 4-3748-93 - для проводок на Ру до 1,6 МПа;

по ТК 4-3746-93 - для проводок на Ру до 10, 25 и 40 МПа.

Сосуды предназначены для сбора конденсата в импульсных проводках, заполненных газообразными средами, и могут также применяться в качестве газосборников для линий с жидкими средами. Чертежи их установки приведены в СТМ 14-2-93.

3.2. СТК 4-25-92 ч. 2 «Узлы и детали несущих и опорных конструкций электрических и трубных проводок».

Сборник содержит чертежи опорных конструкций для крепления коробов к строительным основаниям (кронштейны я подвески), а также несущих конструкций (фасонные соединения, отсутствующие в ТУ 36.1107-79). Кронштейны рассчитаны на однорядную и многорядную (до четырех рядов) прокладку коробов как непосредственно около стен, так и на расстоянии, определяемым поперечным сечением колонн, что обеспечивает прямолинейность трассы (без обхода колонн). Предусмотрены конструкции, обеспечивающие прокладку коробов на троссовых растяжках при большой величине безопорных пролетов.

Фасонные соединения (секции угловые вертикальные) обеспечивает поворот коробов вверх и вниз.

Применение указанных конструкций позволяет реализовать способы прокладки коробов, предусмотренные сборником СТМ 4-25-92 ч. 2.

3.3. СТК 4-28-92 «Трубные проводки СА. Обогрев и теплоизоляция».

Сборник содержит чертежи изделий для жесткого и подвижного крепления трубных проводок СА (импульсных и обогреваемых). Эти изделия необходимы для реализации технических решений, приведенных в СТМ 4-28-92 для обогрева трубных импульсных проводок СА.

Выбор вида крепления осуществляется по рекомендациям РМ 4-242-92 (см. ИМ 4-51-93 в. 3) в зависимости от принятых по СТМ 4-28-92 методов крепления проводок к строительным основаниям.

ПРИЛОЖЕНИЕ 1

ПЕРЕЧЕНЬ ТИПОВЫХ ЧЕРТЕЖЕЙ УСТАНОВКИ ПРИБОРОВ НА ФАСАДАХ ЩИТОВ И ПУЛЬТОВ, ВЫПУЩЕННЫХ В 1990 - 1993 г.г.

ПРИЛОЖЕНИЕ 2

Термины и определения

ПРИЛОЖЕНИЕ 3

ИЗБЫТОЧНЫЕ ДАВЛЕНИЯ АРМАТУРЫ И ДЕТАЛЕЙ ОТБОРНЫХ УСТРОЙСТВ (по данным ГОСТ 356-80)



СОДЕРЖАНИЕ
