Практическое пособие
по контролю качества
строительно-монтажных
работ

Санкт-Петербург
2011

Основное содержание пособия посвящено организационно-технологической подготовке производства строительно-монтажных работ, требованиям к производству работ, испытаниям, контролю качества на всех этапах, приемке технических систем и технологического оборудования в эксплуатацию.

В работе над пособием авторами использован опыт строительства «интеллектуальных сооружений» в Санкт-Петербурге, таких как многофункциональные комплексы ТК «Сенная», ТК «Питер» и другие.

Пособие предназначено для специалистов строительно-монтажных и эксплуатационных организаций и ИТР, осуществляющих контроль качества СМР.

Пособие может быть полезным для учебных заведений при подготовке специалистов по технической эксплуатации зданий и сооружений.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

Постоянное увеличение объемов жилищного и промышленно-гражданского строительства, оснащение объектов сложными инженерными системами и оборудованием, конкуренции в строительстве по качественным и другим показателям создает необходимость повышения уровня строительного контроля с привлечением высококвалифицированных и аттестованных специалистов.

Учебно-методическое обеспечение обучения является одним из обязательных условий при подготовке таких специалистов.

В последние годы произошли принципиальные изменения в нормативно-законодательной базе в строительстве. Необходимые материалы по вопросам строительного производства приводятся во многих источниках, что вызывает определенные трудности при использовании их в практической работе. Ранее изданные источники информации по многим вопросам устарели, т.к. в последнее время освоено производство и использование новых материалов, технологий, изделий и оборудования (в том числе импортного), обновились технологические принципы строительно-монтажного производства.

Авторским коллективом проведена работа по изучению и систематизации информации по вопросам строительно-монтажного производства с целью обеспечения дополнительной подготовки ИТР с учетом специфики осуществления строительного контроля.

Данное практическое пособие предназначено как для самообразования, так и для использования при осуществлении контроля качества работ в строительно-монтажном производстве.

Раздел I
Особенности технологии строительного производства

Глава 1.
СТРУКТУРА И МЕТОДЫ ПРОИЗВОДСТВА СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ

1.1. Структура строительного производства

Строительное производство - одно из отраслей народного хозяйства (как например машиностроение и т.п.). Как и всякое другое производство, оно имеет свою специфику и технологию для каждого вида работ.

Под строительным производством понимают совокупность производственных процессов, выполняемых непосредственно на строительной площадке, включая работы подготовительного и основного периода строительства.

Продукцией строительного производства являются законченные строительством и подготовленные к сдаче в эксплуатацию здания и сооружения различного назначения.

Строительством называется процесс возведения зданий и сооружений, включающий в себя общестроительные и специальные работы.

К общестроительным относят: земляные, свайные, каменные, бетонные (ж/бетонные), кровельные, отделочные и др. В полносборном строительстве в больших объемах выполняются монтажные работы по возведению сооружений из готовых строительных деталей и конструкций заводского изготовления.

К специальным работам относят работы по монтажу инженерного и технологического оборудования зданий и сооружений, работы по прокладке инженерных коммуникаций (внешних сетей). Особенностью строительного производства является, в частности, то, что его продукция, как правило, неподвижна, а рабочие и орудия труда перемещаются по мере завершения работ одного участка или объекта на другой. Существенной особенностью строительного производства является выполнение работ на строящихся объектах иногда под открытым небом, т.е. при непосредственном возведении на работающих и строительные материалы погодных и климатических факторов.

1.2. Методы производства работ

Строительно-монтажные работы, включая специальные строительные работы и работы по наладке и опробованию оборудования, должны выполняться с соблюдение СНиП, ГОСТов и других нормативных документов, утвержденных или согласованных Госстроем РФ. При этом особое внимание надлежит обращать на требование охраны труда, пожаро-взрывобезопасности и охраны окружающей среды.

Строительство зданий и сооружений (в т.ч. инженерных коммуникаций) должно осуществляться в соответствии с рабочими чертежами, разрешенными к производству работ. Разрешение к производству работ надлежит оформлять на рабочих чертежах соответствующим штампом Заказчика. Отступления от рабочих чертежей при производстве работ должны быть согласованы заказчиком с проектной организации.

Строительство следует организовывать на основе планов, предусматривающих полную загрузку и ритмичную работу строительно-монтажных организаций в течение всего периода строительства, как правило, строительными потоками.

При строительстве зданий и сооружений монтаж строительных конструкций и оборудования надлежит производить укрупненными строительно-технологическими блоками с организацией, при необходимости, специальных участков, площадок и стендов для укрупнительной сборки, а так же применять блочный и блочно-комплексный монтаж частей зданий и технологического оборудования.

Строительство зданий и сооружений может быть организовано следующими тремя методами:

- последовательным;

- параллельным;

- поточным.

При последовательном методе объект разбивается на захватки (по видам работ) и каждая последующая захватка возводится после окончания работ на предыдущей. Недостатком метода является то, что значительно удлиняется общая продолжительность постройки объектов. Однако интенсивность потребления ресурсов в единицу времени при этом является относительно небольшой и равномерной.

При параллельном методе на всех захватках работы ведутся одновременно, т.е. параллельно. В результате продолжительность строительства объекта соответствует длительности одного производственного цикла, т.е. фактически сокращается в «м» раз («м» - кол-во захваток). Однако интенсивность потребления ресурсов одновременно увеличивается так же в «м» раз, что является существенным недостатком параллельного метода.

При поточном методе технологический процесс возведения объекта расчленяется на «П» составляющих процессов, для каждого из которых назначают одинаковую продолжительность, что позволяет совмещать их ритмичное выполнение во времени на разных захватках с последовательным осуществлением однородных процессов и параллельным - разнородных. Поточный метод сочетает положительные качества последовательного и параллельного методов и вместе с тем лишен тех недостатков, которые характерны для этих методов. Так продолжительность строительства объекта поточным методом будет значительно короче, чем при последовательном, а интенсивность потребления ресурсов меньше, чем при параллельном.

Поточное производство отличается равномерным выпуском строительной продукции, определяющим мощность (интенсивность) производства.

1.3. Проектирование производства СМР

Для обеспечения строительства наиболее эффективными способами ведения работ с наилучшими технико-экономическими показателями выполняют ряд мероприятий по организационно-технической подготовке к строительству, в том числе проектной документации по организации строительства и производства работ.

Проектная организация в составе технического проекта разрабатывает ПОС (проект организации строительства, а строительно-монтажная по рабочим чертежам и с учетом решений ПОС разрабатывает ППР (проект производства работ) для подготовительного и основного периодов строительства зданий и сооружений. Утвержденный ППР передают на стройку не позже чем за два месяца до начала работ. При разработке ППР уточняют решения строительного генерального плана (стройгенплана), календарные сроки строительства, определяют методы выполнения строительных и монтажных работ. В состав ППР обычно входят: календарный план производства работ; строительный генплан; график постановки на объект конструкций; материалов и оборудования; график движения рабочей силы; технологические карты (ТК) и др.

Технологические карты являются одними из основных документов ППР. Они помогают правильно выбрать рациональный способ производства работ, технологическую последовательность строительно-монтажных процессов.

Очень важным рабочим документом в составе ППР являются схемы операционного контроля качества работ.

1.4. Охрана труда и мероприятия по противопожарной безопасности

Охрана труда в строительстве представляет собой систему взаимосвязанных мероприятий, направленных на создание безопасных условий для выполнения строительных и монтажных работ. Эти мероприятия направлены на профилактику (предупреждение) травматизма, профессиональных заболеваний, улучшения условий труда и др.

Нормы и правила техники безопасности приведены в СНиП 12-04-2001 «Безопасность труда в строительстве. Часть 1. Общие требования» и в СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство».

Создание безопасных условий труда в строительстве во многом зависит от принятой технологии производства, т.е. от техники правильного видения работ. Опасность часто возникает там, где нарушается нормальный производственный процесс и применяются неправильные приемы труда.

Основные технические решения и конкретные мероприятия по решению задач охраны труда должны прорабатываться в ПОС и ПНР. В частности, должны проводиться решения: по созданию условий для безопасного и безвредного выполнения работ как на строительной площадке в целом, так и на отдельных рабочих местах; по санитарно-гигиеническому обслуживанию работающих; по безопасному производству работ в зимних условиях; по достаточному освещению строительной площадки, проходов, проездов и рабочих мест. Без такой документации начинать строительно-монтажные работы запрещается.

На строительной площадке должен быть организован систематический и строгий контроль за соблюдением основных правил техники безопасности и охраны труда. За организацию и проведение мероприятий по технике безопасности отвечает главный инженер строительства.

Охрана труда в строительстве тесно связана с противопожарными мероприятиями, которые должны быть направлены на предупреждение возникновения пожара, ограничение его распространения, создания условий для эвакуации людей и материальных ценностей, обеспечение возможности локализации и тушения пожара. Ответственность за пожарную безопасность на стройке несет линейный персонал от начальника объекта, участка и до бригадира.

1.5 Этапы производства специальных работ и основные принципы монтажного производства

Основные условия повышения производительности труда и качества работ при монтаже технических систем и оборудования является постоянное совершенствование технологии монтажного производства, сущность которой состоит в соблюдении твердого порядка выполнения монтажных работ в определенной последовательности по этапам производства. Этапами производства монтажных работ являются:

- подготовка производства в монтажной организации по все подразделениям (изучение технической документации - ППР, монтажных чертежей, оформление заказов на изделия и заявок на поставку оборудования и т.д.);

- заготовительные работы, выполняемые на заготовительных предприятиях и комплектование объектов заготовками, материалами и оборудованием;

- подготовка объекта строительства к монтажно-сборочным работам;

- транспортировка материалов, изделий, оборудования и заготовок на объект монтажа;

- монтажно-сборочные работы на объекте монтажа;

- испытание, регулировка и сдача в эксплуатацию смонтированных технических систем;

Технология работ по монтажу технических систем является частью общестроительной технологии, с которой она должна быть тесно увязана сроками и последовательностью выполнения работ.

Работы по монтажу систем следует производить в увязке с общестроительными и специальными работами согласно совмещенному графику работ, составленному с участием представителей организаций-участников строительного процесса (строителей, сантехников, электриков и др.). При составлении графика необходимо учитывать специфические особенности объекта, очередность и технологию выполнения отдельных видов работ, возможные совмещения их во времени и пространстве. Обязательным условием для начала производства монтажных работ - обеспечение строительной готовности объекта.

Ведущим направлением развития монтажного производства является перенесение в него принципов промышленного производства, когда весь многооперационный технологический процесс разделяется на 2 этапа:

- первый - массовое производство деталей и узлов с максимальной их типизацией и комплексной механизацией всех трудовых процессов;

- второй - сборка продукции из готовых деталей и узлов.

Перенесение этих принципов в монтажное производство способствует превращению строительной площадки в монтажно-сборочную.

В монтажном производстве эти принципы реализуются следующим образом. Заготовительный этап осуществляется на производственных базах монтажных организаций, где «сырой» материал (тубы, листовая сталь и др.) перерабатывается в детали и узлы систем. Изготовление любого изделия строго регламентировано технологической картой.

Монтажно-сборочный этап осуществляется непосредственно на объекте, где выполняется монтаж систем из материалов и оборудования, поставляемых промышленностью, а также из деталей и узлов, изготовленных на заготовительных предприятиях. Технологический процесс монтажа также регламентируется технологическими картами.

Глава 2.
ПОДГОТОВКА ПРОИЗВОДСТВА РАБОТ

2.1. Содержание мероприятий по подготовке производства

Подготовка производства работ по монтажу технических систем заключается в основном в выполнении мероприятий, связанных с обработкой технической (рабочей) документации, обеспечением фронта работ и комплектной доставкой заготовок и оборудования на объект.

Эти мероприятия осуществляются производственно-техническими отделами (ПТО) монтажных организаций, в которых создаются специальные группы подготовки (ГПП). Для выполнения отдельных мероприятий при необходимости привлекается линейный (инженерно-технический) персонал, непосредственно участвующий в производственном процессе.

На группу подготовки производства возлагается:

- изучение проектной документации для производства работ;

- согласование (в необходимых случаях) с проектной организацией и заказчиком изменений в проектах;

- составление проектов производства работ при отсутствии их в составе технической документации;

- проверка подготовки объектов монтажа под замеры;

- разработка монтажных чертежей на трубопроводы и воздуховоды (при отсутствии их в составе проектной документации) или производство натурных замеров с составлением эскизов;

- оформление и регистрация заказов на детали, узлы и др. изделия для санитарно-технических и вентиляционных устройств, изготовляемых на заготовительных предприятиях;

- составление сводных ведомостей на материалы, монтажные заготовки, изделия и оборудование;

- составление лимитных карт на основные материалы, изделия и оборудование по каждому объекту работ;

- проверка (совместно с линейным персоналом) готовности объектов строительства под монтаж.

Не позднее чем за три месяца до начала работ монтажной организации передается в 2-х экземплярах полный комплект рабочих чертежей. Эта документация регистрируется и рассматривается в ПТО. При необходимости внесения изменений в документацию их предварительно согласовывают с проектной организацией и заказчиком.

2.2. Состав проектной документации для производства работ, методика ее изучения

Состав и правила выполнения проектной документации в строительстве регламентируется Системой проектной документации для строительства (СПДС). Эта система включает в себя Государственные стандарты (ГОСТ) по различным видам работ.

Так, например, ГОСТ 21.602-2003 «Правила выполнения рабочей документации отопления, вентиляции и кондиционирования» устанавливает состав и правила оформления рабочей документации систем ОВ и KB зданий и сооружений различного назначения. Аналогичные стандарты разработаны и по другим системам.

Рабочую документацию разрабатывают в соответствии с требованиями ГОСТ 21.101-93 «Общие положения» и других взаимосвязанных стандартов СПДС.

Структура ГОСТ в общем виде включает:

- область применения;

- нормативные ссылки;

- общие данные;

- общие данные по рабочим чертежам;

- чертежи систем;

- чертежи установок систем;

- эскизные чертежи общих видов нетиповых изделий;

- спецификацию оборудования, изделий и материалов;

- приложения или примеры исполнения чертежей.

Поскольку различные технические системы имеют свою специфику, структура ГОСТ может отличаться несколько, но это не принципиально.

Рабочие чертежи систем выпускаются под марками ОВ (отопление, вентиляция), ВК (водоснабжение, канализация), ЭС (электроснабжение) и т.д. Рабочие чертежи инженерных сетей теплоснабжения, водоснабжения и канализации, электроснабжения и др. выпускаются соответственно под марками ТС, ВК, ЭС и т.д.

В состав полного комплекта проектной документации, передаваемой монтажной организации, например по санитарно-техническим (вентиляционным) устройствам, должны входить:

а) заглавный лист проекта, поэтажные планы (планы на различных отметках), планы чердака и подвала, разрезы зданий с нанесением санитарно-технического оборудования и трубопроводов (вентиляционного оборудования и воздуховодов);

б) схемы магистральных трубопроводов, стояков и разводок (схемы отдельных систем вентиляции);

в) разрезы по канализационным стоякам и водостокам;

г) чертежи водопроводных и теплофикационных вводов с узлами управления;

д) чертежи нестандартных узлов санитарно-технических (вентиляционных) устройств с выноской отдельных сложных деталей;

е) типовые чертежи, на которые имеются ссылки в проекте;

ж) чертежи каналов;

з) планы и разрезы котельной с нанесением оборудования и фундаментов;

и) планы и разрезы вентиляционных камер (камер кондиционирования) с нанесением оборудования;

к) монтажные чертежи трубопроводов (воздуховодов), разработанные проектными организациями;

л) спецификация оборудования и материалов;

м) пояснительная записка к проекту.

В проекте должны быть указаны:

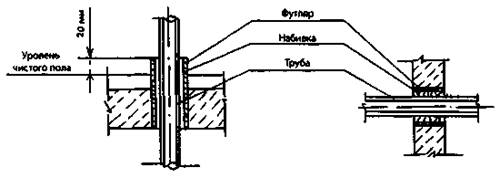

а) способы прокладки трубопроводов (воздуховодов) через фундаменты и стены подвалов, а так же заделки проемов после монтажа трубопроводов (воздуховодов);

б) места установки контрольно-измерительных приборов (водомеры, манометры, термометры), арматуры трубопроводов, а также лючков для замеров температуры и давления воздуха в воздуховодах и др.;

в) данные по изоляции трубопроводов (воздуховодов);

г) способы крепления трубопроводов, воздуховодов и санитарно-технического оборудования в случаях, требующих применения средств крепления нестандартных типов, в частности при прокладке трубопроводов и воздуховодов по стенам и перегородкам облегченных конструкций;

д) способы крепления изолированных воздуховодов, приточных и вытяжных труб и шахт, возвышающихся над крышей и не являющихся частью строительной конструкции здания;

е) способы звукоизоляции насосов и вентиляторов;

ж) типы окрасочных составов для воздуховодов.

Элементы строительных конструкций, необходимые для монтажа санитарно-технических (вентиляционных) устройств и котельных (фундаменты под оборудование, площадки, каналы и т.п.), должны быть отражены в архитектурно-строительной части проекта.

Изучение проектной документации - это первый и наиболее важный этап в подготовке производства работ. Практика показывает, что некоторые проектные организации либо по незнанию, либо умышленно не выполняют того объема работ, которые устанавливаются ГОСТом. Поэтому организация, осуществляющие строительный контроль (технический надзор) должны иметь в своем банке данных необходимый комплект действующих нормативных документов, в том числе системы СПДС.

При изучении проектной документации следует обратить особое внимание на содержание общих данных по рабочим чертежам (см. ГОСТ 21.101), которые должны включать:

а) ведомость рабочих чертежей основного комплекта;

б) ведомость ссылочных и прилагаемых документов (отсутствие ссылок на обязательные нормативные документы - свидетельство уровня профессионализма разработчиков документации);

в) ведомость основных комплектов рабочих чертежей;

г) условные обозначения;

д) общие указания;

е) план - схему размещения установок систем;

ж) характеристику систем;

з) основные показатели по рабочим чертежам данной марки (OB, BK, ЭС и др.).

При этом необходимо обращать внимание на наличие на титульном листе согласований смежников, - разработчиков и разрешения на производство работ.

Изучая содержание технических решений по системам следует обратить внимание на увязку конструктивных элементов систем со строительными конструкциями и взаимоувязку с другими смежными системами, на наличие привязок и размеров, возможность применения более рациональных и экономичных решений.

В рабочей документации по системам отопления, теплоснабжения вентустановок, горячего водоснабжения необходимо обращать внимание на то, как решен вопрос компенсации температурных деформаций, где устанавливаются компенсаторы (их типы), конструктивные решения неподвижных опор и места их установки.

В системах ливневой канализации, холодного водоснабжения, холодоснабжения должны быть решения по предотвращению образования конденсата на поверхности трубопроводов.

Изоляция воздуховодов систем вентиляции должна отвечать требованиям пожарной безопасности.

Поскольку до сдачи в эксплуатацию внутренние отопительные системы подлежат испытаниям на прогрев при расчетном расходе теплоносителя (воды), значения этих расходов должны быть показаны на схемах систем (магистрали, стояки).

В рабочей документации должны быть разработаны мероприятия по проведению пуско-наладочных работ на инженерных системах объекта.

Если в ходе изучения документации возникла необходимость внесения изменений, их необходимо согласовать с проектной организацией и заказчиком.

2.3. Технологическая документация при производстве монтажных работ

На основании тщательного изучения рабочей документации, действующих нормативных документов, данных о сроках поставки материалов и оборудования, данных о наличии парка машин и механизмов, монтажная организация осуществляет разработку технологической документации по организации и производству монтажных работ на объекте.

Обязательным документом, без наличия которого не допускается ведение работ на объекте, служит ППР.

ППР состоят из трех основных видов технологических документов: графиков производства работ, монтажных стройгенпланов (ситуационных генпланов), технологических карт (ТК). В зависимости от характера объекта, сложности и объемов работ ППР может содержать неодинаковые сочетания этих документов с разной степенью детализации. В связи с этим разрабатывается либо полный ППР, либо сокращенный (технологическая записка).

Для технически сложных крупных объектов ГПП составляется проект производства работ (ППР).

Проект производства работ составляется в целях:

- определения объемов монтажных работ и потребности в материально-технических ресурсах и рабочей силе;

- наиболее целесообразного использования материальных ресурсов и рабочих при выполнении монтажных работ в установленные сроки;

- установление рациональной технологии производства монтажных работ.

Проект производства работ составляется в соответствии с указаниями СНиП и специальных инструкций и утверждается главным инженером монтажного управления.

Проект производства работ составляется на основе проектной документации, директивных графиков строительства объекта, действующих правил производства и приемки работ, действующих норм на производство монтажных работ и правил по технике безопасности с учетом типовых схем производства работ.

В состав ППР входят:

- календарный план-график производства монтажных работ и движения рабочих по профессиям составляемый на основе совмещенного графика строительных и монтажных работ по каждому объекту строительства;

- заказы заготовительному предприятию на изготовление монтажных узлов, деталей и нестандартного оборудования по каждому виду санитарно-технических (вентиляционных) устройств по соответствующим чертежам (рабочие чертежи оборудования, монтажные чертежи трубопроводов и воздуховодов и т.п.). К заказу должна быть приложена спецификация необходимых материалов. Заказы составляются в четырех экземплярах, регистрируются в специальном журнале и передаются в двух экземплярах заготовительному предприятию, в одном - монтажному участку; четвертый экземпляр хранится в ГПП (в составе ППР). Номера заказов устанавливают в ГПП при регистрации в журнале. При обслуживании заготовительным предприятием нескольких монтажных управлений каждому из них присваивается свой индекс (номер или буква), который включается в номер заказа в виде знаменателя, а так же указывается в журнале регистрации заказов;

- лимитные карты на отпуск материалов и оборудования (за исключением оборудования, поставляемого заказчиком непосредственно на объект монтажа), составляемые по каждому объекту строительства по видам работ на основе спецификации на оборудование и материалы монтажных чертежей и эскизов замеров.

Вспомогательные материалы (уплотнительные, окрасочные, и др.) в лимитную карту не вносят, а отпускают по отдельным требованиям.

Лимитные карты составляются в трех экземплярах, из которых один передается отделу снабжения, второй - монтажному участку, третий храниться в ГПП (в составе ППР), и нумеруются в порядке их составления;

- сводная ведомость обеспечения материалами, заготовками и оборудованием по объекту монтажа (группе объектов) в целом с указанием поставщиков и сроков доставки на объект монтажа. Сводная ведомость составляется на основании лимитных карт, данных и спецификаций проектов, а также планов-графиков производства монтажных работ в трех экземплярах, из которых один передают отделу снабжения монтажного управления, второй - монтажному участку, третий храниться в ГПП (в составе ППР), и нумеруются в порядке их составления;

- сводная ведомость обеспечения материалами, заготовками и оборудованием по объекту монтажа (группе объектов) в целом с указанием поставщиков и сроков доставки на объект монтажа. Сводная ведомость составляется на основании лимитных карт, данных и спецификаций проектов, а так же планов-графиков производства монтажных работ в трех экземплярах, из которых один передают отделу снабжения монтажного управления, второй - монтажному участку, третий хранится в ГПП (в составе ППР).

Сроки поступления на объект монтажа материалов, заготовок и оборудования должны назначаться, исходя из конкретных условий строящегося объекта, чтобы, как правило обеспечивалась возможность производства монтажно-сборочных работ непосредственно «с колес» и, следовательно, исключалась необходимость промежуточного хранения материалов, заготовок и оборудования на приобъектных складах;

- график поступления на объект монтажа оборудования, поставляемого заказчиком, с указанием сроков доставки на объект монтажа.

График составляют в четырех экземплярах и передают по одному экземпляру заказчику, отделу снабжения монтажного управления, монтажному участку, четвертый экземпляр храниться в ГПП (в составе ППР).

- производственные калькуляции;

- сводная ведомость трудовых затрат составляемая на основании производственных калькуляций в трех экземплярах, из которых один передается плановому отделу монтажного управления, второй - монтажному участку, третий храниться в ГПП (в составе ППР);

- технологические карты на сложные работы и работы, выполняемые новыми методами, не получившими широкого распространения;

- ведомость требующихся механизмов (в том числе погрузочно-разгрузочных и подъемных, находящихся в распоряжении подрядчика или других субподрядных организаций), инструмента, приспособлений и транспортных средств с указанием их типа, мощности и сроков представления на объект строительства;

- краткие указания по технике безопасности при производстве работ;

- в необходимых случаях - выкопировка из генерального плана объекта строительства с указанием согласованных с генподрядчиком мест складирования оборудования, материалов и заготовок трубопроводов (воздуховодов), расположения конторы производителя работ, раздевалок и т.д.;

- пояснительная записка с обоснованием выбранных методов ведения монтажных работ монтажных работ, указаниями по работе в зимних условиях, технико-экономическими показателями (стоимость монтажа по видам работ, физические объемы работ, среднедневная выработка на одного работающего в натуральных и денежных показателях и др.).

Проект производства работ в действующих цехах с эксплуатируемыми коммуникациями и сооружениями до их утверждения должны быть согласованы с дирекцией действующего предприятия.

Для небольших и технически несложных объектов ГПП составляет сокращенный ППР в следующем составе:

- календарный план-график производства монтажных работ и движения рабочих по профессиям;

- заказы заготовительному предприятию;

- сводная ведомость материалов, заготовок и оборудования для объекта, служащая одновременно лимитной картой;

- производственные калькуляции;

- краткая пояснительная записка с указанием методов производства работ и требований по технике безопасности. Сокращенный ППР утверждается главным инженером монтажного управления.

Технологическая карта (ТК) - это документ, регламентирующий последовательность и режимы выполнения монтажного процесса на основе прогрессивных методов и комплексной механизации.

Карта состоит из следующих разделов:

- «Область применения» содержит краткую характеристику монтажных процессов, характеристику условий и особенностей производства работ, указания о привязке карты к конкретным условиям;

- «Организация и технология строительно-монтажного процесса» содержит:

- планы и разделы той конструктивной части сооружения, где будут выполняться работы с размещением и привязкой машин, механизмов, оборудования, указания о способах хранения и транспортировки к месту монтажа узлов, оборудования и материалов;

- способы и последовательность выполнения операций с указанием рациональных типов технологической оснастки;

- уточненный график производства работ и данные о затратах труда согласно принятых технологий выполнения монтажных процессов;

- численный, профессиональный и квалификационный состав рабочих-исполнителей с распределением рабочих операций по исполнителям;

- последовательность выполнения монтажных процессов (операционная технология), их продолжительность и взаимосвязь в работе отдельных звеньев и бригад;

- трудоемкость работ и машиноемкость с указанием типов применяемых машин (механизмов);

- основные требования к качеству работ со ссылками на соответствующие главы СНиП (СП), решения по охране труда;

- «Технико-экономические показатели» включает затраты ручного труда и машинного времени на объем работы, принятой за единицу измерения, выработку на 1 рабочего в смену в физических единицах;

- «Материально-технические ресурсы» содержит информацию о потребности в ресурсах необходимых для выполнения предусмотренного данной ТК монтажного процесса: монтажных заготовках, оборудовании, технических средствах (механизмах, приспособлениях, инструментах, эксплуатационных материалах).

Привязка типовой технологической карты с конкретными условиями состоит в уточнении объемов работ, средств механизации, потребности в материально-технических и трудовых ресурсах и корректировке графической части организации монтажного процесса в соответствии с фактическими размерами сооружений и систем.

Очень важным нормативным и инструктивным документом являются карты технологических процессов (КТП), которые разрабатываются в составе технологических карт для определения рациональных приемов труда при выполнении отдельных технологических операций.

Они содержат:

- требования нормативных документов на производство работ по данному конструктивному элементу;

- требования по строительной готовности здания для выполнения монтажа;

- монтажные положения данного конструктивного элемента;

- операционную технологию сборки конструктивного элемента;

- указания по производству монтажно-сборочных работ;

- набор инструмента и приспособлений для слесаря-сборщика;

Кроме вышеназванных технологических документов в составе ППР должны разрабатываться схемы операционного контроля качества работ. Они являются основными рабочими документами при операционном контроле и содержат:

- эскизы конструкций с указанием допускаемых отклонений в размерах и требуемой точности измерений, а так же сведения по требуемым характеристикам качества материалов;

- перечень операций или процессов, качество выполнения которых должен проверять производитель работ;

- данные о составе, сроках и способах контроля;

- перечень операций или процессов, контролируемых с участием лабораторий и геодезической службы;

- перечень скрытых работ, подлежащих освидетельствованию с составлением акты.

2.4. Разработка монтажных чертежей

Рабочая документация или рабочий проект, выпускаемые проектными организациями, не содержат сведений о точных размерах элементов систем для их изготовления и монтажа. Поэтому их дорабатывают до нужной степени детализации. Эта дополнительная стадия подготовки технологической документации называется монтажным проектированием и выполняется, как правило, ГПП монтажной организации.

Монтажное проектирование осуществляется по рабочим чертежам систем, а так же чертежам марок АС (архитектурно-строительные), КЖ (констр. ж/бетонные) или по замерочным эскизам, выполненным с натуры.

Сущность монтажного проектирования заключается в определении конфигурации отдельных частей элементов систем (трубопроводов, воздуховодов) их строительных и монтажных размеров с учетом монтажного положения всех элементов и оборудования систем, а так же в привязке отдельных элементов систем к строительным конструкциям.

Монтажный проект включает в себя монтажные чертежи на каждую систему с детализацией узлов и отдельных элементов, комплектовочную ведомость изготовляемых конструкций. Для систем вентиляции указывается площадь поверхности каждой вентиляционной детали в «м²».

Монтажные чертежи служат описанием обвязки оборудования трубопроводами (воздуховодами).

Заготовка и монтаж трубопроводов внутренних санитарно-технических устройств, а так же воздуховодов и деталей систем вентиляции производятся, как правило, по монтажным чертежам и в исключительным случаях по эскизам, составленным по замерам с натуры.

Монтажные чертежи и эскизы по замерам с натуры трубопроводов отопления, холодного и горячего водоснабжения, канализации и внутреннего газоснабжения разрабатываются в соответствии с «Руководством по разработке монтажных чертежей внутренних санитарно-технических устройств».

Монтажные чертежи, а так же эскизы по натурным замерам вентиляционных систем разрабатываются в соответствии с альбомом «Детали и монтажные положения для разработки монтажных чертежей воздуховодов промышленной вентиляции».

Производство замеров на объекте монтажа (захватке) разрешается только после надлежащей его подготовки в соответствии с требованиями СНиП.

До начала замеров на объекте монтажа (захватке) должно быть обеспечено:

а) по санитарно-техническим системам

- готовность стен, перекрытий, лестничных маршей и перегородок, по которым должны прокладывать трубопроводы, размещать нагревательные приборы или другое санитарно-техническое оборудование;

- наличие отверстий в фундаментах здания, стенах, перегородках и перекрытиях для трубопроводов;

- наличие отметок чистых полов, нанесенных краской на стенах каждого помещения, у мест установки нагревательных приборов;

- наличие оконных коробок;

- наличие штукатурки «маяков» или маячных полос в местах установки санитарно-технического оборудования, приборов и в местах прохода стояков (при применении мокрой штукатурки);

- наличие ниш, каналов и борозд;

- готовность фундаментов под санитарно-техническое оборудование;

- освещение в помещениях, в которых должны производиться замеры, а также свободный доступ ко всем местам замеров.

Примечание: Для замеров участков воздуховодов, присоединяемых непосредственно к технологическому оборудованию, последнее должно быть установлено в соответствии с привязками и отметками, предусмотренными проектом.

В действующих предприятиях работы по замерам рекомендуется вести при полной остановке технологического оборудования, расположенного вблизи мест производства замеров.

Линейный персонал, выполняющий монтажные работы, обязан проверить наличие указанных выше условий и сообщить об этом ГПП.

Замеры с натуры следует производить комплексно по всем видам санитарно-технических устройств в пределах объекта монтажа (захватки), при этом трубопроводы систем холодного и горячего водоснабжения должны замеряться одновременно с трубопроводами систем внутренней канализации.

В зимних условиях в первую очередь должны производится замеры трубопроводов систем отопления.

Монтажные чертежи трубопроводов (воздуховодов) и эскизы по замерам с натуры составляются в четырех экземплярах, из которых один храниться в ГПП, один передается на объект монтажа, два - заготовительному предприятию.

Глава 3.
ПОДГОТОВКА ОБЪЕКТА К ПРОИЗВОДСТВУ МОНТАЖНО-СБОРОЧНЫХ РАБОТ

3.1. Строительная готовность объекта, ее содержание

В соответствии с требованиями действующих нормативных документов монтаж внутренних технических систем необходимо выполнять индустриальными методами из узлов трубопроводов, воздуховодов и оборудования, поставляемых комплектно крупными блоками, только при соответствующей строительной готовности объекта строительства (захватки).

Под строительной готовностью объекта следует понимать такое состояние или такую степень выполнения строительных работ, которая обеспечивает возможность выполнения монтажных работ индустриальными методами.

Рекомендуется устанавливать следующий минимум строительных работ, которые должны быть закончены к началу монтажных работ.

По санитарно-техническим системам:

Подвал

- устройство перекрытий над подвалом (для зданий, сооружаемых из мелкоразмерных элементов);

- готовность подпольных каналов, штроб, борозд и ниш для прокладки трубопроводов и установки приборов;

- установка перегородок, по которым должны прокладываться трубопроводы или устанавливаться нагревательные или санитарные приборы;

- черновая планировка под полы и нанесение краской отметок чистых полов;

- оштукатуривание мест установки нагревательных приборов и мест прокладки трубопроводов в помещениях, в которых предусмотрена штукатурка;

- наличие отверстий в конструкциях для трубопроводов;

- наличие монтажных проемов для подачи в подвал санитарно-технического оборудования и материалов;

- прокладка временной электросети для питания подвала;

- свободный доступ ко всем местам производства санитарно-технических работ.

Здание в целом (захватка):

- готовность вчерне междуэтажных перекрытий и лестничных маршей;

- готовность подпольных каналов, ниш, штроб и борозд в стенах для установки приборов и прокладке трубопроводов;

- установка трубопроводов;

- нанесение краской отметок чистого пола;

- наличие в стенах, перекрытиях и перегородках отверстий для трубопроводов;

- наличие в стенах и перекрытиях монтажных проемов для подачи громоздкого и крупногабаритного санитарно-технического оборудования;

- оштукатуривание стен и перегородок в местах установки приборов и прокладки трубопроводов в помещениях, в которых предусмотрена штукатурка;

- остекление наружных ограждений (в зимнее время);

- прокладка в лестничных клетках временной электросети, при этом необходимо предусмотреть на площадках этажей возможность подключения электроинструмента, сварочных трансформаторов и освещения помещений;

- свободный доступ ко всем местам производства санитарно-технических работ.

Чердак

- наличие законченного чердачного перекрытия и установленных стропил;

- наличие оснований под расширительные сосуды, баки для воды и другого санитарно-технического оборудования;

- наличие отверстий в чердачном перекрытии для трубопроводов санитарно-технических систем.

По котельным и узлам управления

- устройство фундаментов (с отверстиями для установки фундаментных болтов) под котлы, насосы, дутьевые вентиляторы, дымососы и др.;

- наличие (в необходимых случаях) монтажных проемов в стенах здания для подачи оборудования;

- устройство перекрытий, стен и перегородок, на которых должны монтироваться оборудование и трубопроводы;

- наличие отверстий в фундаментах, стенах, перекрытиях и перегородках зданий для прокладки трубопроводов;

- устройство подпольных каналов для дутья и прокладки трубопроводов;

- прокладка временной электросети для питания электроинструмента, трансформаторов и освещения;

- свободный доступ ко всем местам производства монтажных работ;

По вентиляционным системам

- полная готовность (с установкой закладных частей и штукатуркой) строительных конструкций, на которых устанавливается вентиляционное оборудование и прокладываются воздуховоды, а также помещений вентиляционных камер и камер кондиционирования воздуха;

- устройство фундаментов (с отверстиями для фундаментных болтов) под вентиляционное оборудование;

- наличие монтажных проемов в стенах и перекрытиях зданий для подачи крупногабаритного вентиляционного оборудования и контейнеров с деталями и воздуховодами к местам монтажа;

- наличие отверстий и проемов в межэтажных перекрытиях, стенах и перегородках для прокладки воздуховодов и устройства воздухозаборных и выбросных шахт;

- наличие внутри здания площадей для комплектования, сборки деталей воздуховодов в укрупненные блоки и размещения механизмов для их подъема к местам установки;

- установка технологического оборудования, к которому присоединяются воздуховоды;

- устройства лесов, подмостей и др., необходимых при установке креплений и монтаже вентиляционного оборудования и воздуховодов на высоте свыше 4 м и в действующих цехах;

- свободный доступ ко всем местам производства монтажных работ.

При устройстве фундаментов зданий предусматривать отверстия для вводов теплосети, водопровода, газопровода и других наружных сетей, а также выпусков канализации.

Траншеи для прокладки вводов и выпусков должны быть открыты до установки в этих местах башенных кранов.

Приемка под монтаж объекта строительства (захватки должна оформляться актом), который подписывается представителями генерального подрядчика (начальником строительного участка, производителем работ) и организации, производящей монтаж санитарно-технических (вентиляционных) устройств (начальником монтажного участка, производителем работ).

Производство монтажных работ на объектах строительства, не принятых под монтаж, запрещается.

Контроль за выполнением общестроительных и смежных работ, обеспечивающих подготовку объекта под монтаж, начиная с нулевого цикла, осуществляет линейный персонал монтажного участка, а готовность объекта строительства под монтаж проверяет ГПП с участием линейного персонала участка.

На отдельных объектах монтажа готовность объекта под монтаж проверяет начальник монтажного участка или производитель работ.

Сроки предоставления объектов строительства под монтаж санитарно-технических и вентиляционных устройств должны быть увязаны с графиками строительства.

Генеральный подрядчик, в соответствии со специальной инструкцией, обязан на период ведения работ:

- предоставить субподрядчику помещение для конторы, раздевалок и приема пищи, для приобъектной мастерской, складов, площадки для наружного хранения материалов, приборов и оборудования;

- обеспечить электроэнергией, водой, паром и газом для производства работ и испытаний, а также для отопления помещений;

- предоставить приобъектный транспорт (вертикальный и горизонтальный);

- обеспечить пожарно-сторожевую охрану.

Приемка помещений и контроль за выполнением указанных обязательств осуществляются производителем санитарно-технических (вентиляционных работ).

3.2. Требования к строительным конструкциям

Монтаж санитарно-технических и вентиляционных устройств следует производить только при строительной готовности объекта или захватки.

Примечание. Захватками следует считать: для промышленных зданий - часть здания или все здание при объеме до 5000 м³, включающие обособленные комплекс санитарно-технических или вентиляционных устройств по признаку расположения (подвал, отдельное производственное помещение, цех, пролет и т.д.) или комплекс устройств (тепловой пункт, одна или несколько систем вентиляции, один или несколько кондиционеров и т.д.); для жилых и общественных зданий при высоте здания до пяти этажей - отдельное здание, одна или несколько секций; при высоте здания свыше пяти этажей - 5 этажей одной или нескольких секций.

Отклонения в размерах строительных конструкции, которые допускаются при выполнении санитарно-технических работ индустриальными методами, не должны превышать величин, указанных в таблице.

До начала производства работ по монтажу технических устройств и отопительных котельных должны быть:

- устроены междуэтажные перекрытия, стены и перегородки, на которых будут устанавливаться нагревательные приборы и другие элементы санитарно-технического оборудования;

- выполнены фундаменты или площадки для установки котлов, насосов, вентиляторов, кондиционеров, дымососов, калориферов и другого технического оборудования;

- отрыты траншеи для выпусков канализации до первых от здания колодцев и выполнены колодцы с лотками;

- оставлены отверстия и борозды в фундаментах, перекрытиях, стенах и перегородках для прокладки трубопроводов и воздуховодов;

- выполнены бетонные опоры под магистральные трубопроводы из чугунных канализационных труб, прокладываемых в подпольных каналах и технических подпольях. Опоры должны иметь желобки для фиксации трубопровода;

- нанесены трудносмываемой краской на внутренних стенах всех помещений вспомогательные отметки, равные проектным отметкам чистого пола плюс 500 мм; отметки наносятся в виде накрашенных шашек размером 15´50 мм, верх шашки должен соответствовать отметке;

- установлены оконные коробки, а в жилых и общественных зданиях и подоконные доски;

- выполнены полы (или соответствующая подготовка) в местах установки нагревательных приборов на подставках;

- оштукатурены ниши и поверхности стен за нагревательными приборами и в местах прокладки трубопроводов и воздуховодов;

- оставлены или подготовлены монтажные проемы в стенах и перекрытиях для подачи крупногабаритного оборудования и воздуховодов;

- установлены закладные детали в строительных конструкциях для крепления оборудования, воздуховодов, трубопроводов и других элементов и устройств;

- выполнены железобетонные опоры на покрытиях зданий для установки крышных вентиляторов и выхлопных труб;

- обеспечены искусственное освещение и возможность включения электроинструментов, а так же электросварочных аппаратов;

- остеклены оконные проемы в наружных ограждениях;

- обеспечено наличие грузоподъемных механизмов (кранов, лифтов, подъемников, кран-балок (монорельсов);

- подготовлены места складирования материалов в зоне действия грузоподъемных механизмов;

- подготовлены бытовые и служебные помещения.

Готовность объекта (захватки) под монтаж санитарно-технических систем оформляется актом.

Размеры отверстий и борозд для прокладки трубопроводов в зданиях при отсутствии указаний в проекте принимаются в соответствии с таблицей.

Для проходов воздуховодов через строительные конструкции следует оставлять отверстия размером:

- для воздуховодов круглого сечения D + 150 мм;

- для воздуховодов прямоугольного сечения А + 150 мм и Б + 150 мм (где D - диаметр воздуховода круглого сечения; А и Б - размеры сторон воздуховодов прямоугольного сечения).

В помещениях, подлежащих оштукатуриванию или облицовке плиткой, в местах расположения нагревательных и санитарных приборов, трубопроводов и воздуховодов штукатурка или облицовка должна быть выполнена до установки приборов и прокладки трубопроводов. При этом средства крепления в случае их заделки в стены или перегородки должны быть установлены до облицовки.

Поверхность штукатурки или облицовки указанных мест должна в дальнейшем совпадать с общей плоскостью штукатурки или облицовки соответствующей стены или перегородки. Ниши и поверхности стен за нагревательными приборами должны быть загрунтованы и окрашены после установки средств креплений.

3.3. Правила увязки общестроительных и специальных работ

Смежные общестроительные и санитарно-технические работы в санитарных узлах должны выполняться в следующей очередности:

- подготовка под полы, штукатурка стен и потолков;

- устройство «маяков» для установки трапов;

- прокладка трубопроводов и установка деталей крепления;

- гидравлическое испытание трубопроводов;

- гидроизоляция перекрытий в санузлах;

- огрунтовка стен, устройство чистых полов, установка дверей;

- установка ванн;

- установка кронштейнов под умывальники и деталей крепления смывных бачков;

- вторая окраска стен и потолков;

- установка водоразборной арматуры (перед сдачей объекта в эксплуатацию).

Строительные и другие специальные работы в вентиляционных камерах необходимо выполнять в следующей очередности:

- подготовка под полы, устройство фундаментов, оштукатуривание стен и потолков;

- устройство монтажных проемов, монтаж такелажных устройств (кран-балок и т.п.);

- работы по устройству вентиляционных камер, установка трапов;

- гидроизоляция перекрытий;

- монтаж вентиляционного оборудования, воздуховодов, трубопроводных систем, электромонтажные работы;

- испытание наливом поддона камеры орошения;

- работы по тепло и звукоизоляции;

- отделочные работы (в том числе заделка отверстий в местах прокладки инженерных коммуникаций);

- устройство чистых полов.

После прокладки трубопроводов и воздуховодов отверстия в перекрытиях, перегородках и стенах подлежат тщательной заделке с выверкой гильз, установленных на трубопроводах.

В наружных стенах поверхности борозд для скрытой прокладки трубопроводов надлежит оштукатуривать для начала монтажа трубопроводов. Оштукатуривание борозд во внутренних стенах необязательно.

3.4. Транспортирование и хранение материалов, приборов, заготовок и оборудования трубопроводов (воздуховодов) на объектах монтажа

Основные материалы, заготовки трубопроводов и воздуховодов, монтажные изделия и оборудование следует завозить на объект монтажа в количестве и в сроки, предусмотренные проектом производства работ.

Санитарно-техническое и вентиляционное оборудование (нагревательные приборы, санприборы, детали кондиционеров и т.д.) и материалы (за исключением длинномерных) следует перевозить в контейнерах, инвентарных ящиках, решетчатой таре и т.п.

Перед транспортировкой прямые звенья металлических воздуховодов должны быть уложены внутрь деталей большего сечения.

Воздуховоду следует перевозить бортовыми автомашинами, автомашинами со специальными прицепами, автопоездами, железнодорожными платформами и вагонами.

Детали и узлы трубопроводов (воздуховодов), собранные в заготовительных предприятиях в транспортабельные пакеты (блоки), должны доставляться непосредственно к местам их сборки или к подъемно-транспортным устройствам.

Материалы, монтажные изделия и оборудование, доставленные на объект монтажа до наступления сроков, предусмотренных ППР, должны храниться на приобъектном складе.

По мере подготовки отдельных захваток под монтаж соответствующее оборудование и изделия доставляют с приобъектного склада непосредственно к местам их сборки или к подъемно-транспортным устройствам.

Горизонтальная и вертикальная транспортировка материалов, приборов оборудования, заготовок трубопроводов (воздуховодов) в пределах строительной площадки производится транспортными средствами генерального подрядчика.

При их отсутствии монтажное управление предоставляет свои транспортные средства.

Материалы, приборы, оборудование и заготовки трубопроводов (воздуховодов) в пределах строительной площадки перевозятся автомашинами, автопогрузчиками и т.п., а подаются башенными кранами, струнными и шахматными подъемниками, «кранами в окно», гидроавтоподъемниками, автокранами, автопогрузчиками и т.д.

Строповка грузов при погрузочно-разгрузочных работах и подъеме грузов на объекте монтажа производится такелажниками, прошедшими специальное обучение.

При этом должны применяться проверенные инвентарные стропы, грузоподъемность которых соответствует весу поднимаемого груза.

Глава 4. МОНТАЖНО-СБОРОЧНЫЕ РАБОТЫ

4.1. Общие указания по организации работ

Монтаж технических устройств должен производиться в сроки, предусмотренные совмещенным графиком производства работ с максимальным совмещением работ по времени.

При увязке санитарно-технических (вентиляционных) работ с общестроительными и другими смежными работами необходимо учитывать местные условия и ряд общих правил:

- установку кронштейнов, подвесок и других средств крепления оборудования, приборов, трубопроводов и воздуховодов производить до начала малярных работ;

- установку санитарных и газовых приборов производить до окончательной окраски помещений, а водоразборной арматуры - после окончания отделочных работ;

- испытание санитарно-технических трубопроводов гидравлическим давлением на прочность и плотность при скрытой прокладке до закрытия штроб и борозд;

- регулировку систем отопления и вентиляции, а также опробование систем холодного и горячего водоснабжения и канализации производить непосредственно перед сдачей объекта в эксплуатацию;

- на объектах, подлежащих строительству в осенне-зимний период, предусматривать окончание монтажа систем отопления в сроки, обеспечивающие круглогодичное ведение отделочных работ;

- пуск систем отопления в зимний период производить только после тщательного утепления зданий, обеспечивающего безаварийную работу отопительной системе; при положительной температуре воздуха во всех помещениях;

- металлические воздуховоды систем общеобменной вентиляции монтировать вне зависимости от наличия технологического оборудования, а участки воздуховодов, присоединяемые непосредственно к технологическому оборудованию, - после его установки;

- производство скрытых работ, в том числе испытание гидравлическим (пневматическим) давлением, оформлять специальными актами.

Монтажно-сборочные работы следует вести, как правило, укрупненными (блоками), изготовленными в заготовительных предприятиях или собираемыми на объекте монтажа из отдельных элементов.

Размер и вес узлов (блоков) должны назначаться исходя из условий их транспортабельности, наличия на объекте монтажа подъемных и такелажных средств, удобства монтажа и других местных условий.

Магистральные трубопроводы монтируются, как правило, при помощи сварки, а стояки и подводки - при помощи резьбовых соединений или сварки.

Сварные соединения стояков систем отопления осуществляются с применением компенсационных «стаканчиков» или раструбов, изготовленных на концах труб.

При монтаже трубопроводов и воздуховодов компенсация отклонений от проектных длин производится:

- на стояках систем отопления, холодного и горячего водоснабжения при резьбовых соединениях - путем применения сменных сгонов или компенсационных муфт на стояках систем отопления и газоснабжения при сварных соединениях - с помощью компенсационных «стаканчиков» из труб большого диаметра или компенсационных раструбов;

- на трубопроводах систем канализации - путем применения в необходимых местах компенсационных патрубков; на воздуховодах - компенсационными деталями.

Вспомогательные работы с применением на объекте монтажа механизированного инструмента - сверление отверстий в строительных конструкциях для установки средств крепления приборов, оборудования, трубопроводов и воздуховодов, пристрелка средств крепления при помощи строительно-монтажного пистолета СМП и др. - должны, как правило, выполняться специальными выездными бригадами.

До начала монтажно-сборочных работ руководитель линейного участка обязан проверить:

- знание правил техники безопасности всеми производственными рабочими;

- качество всех такелажных средств (лебедок, полиспастов, домкратов, тросов и др.) и соответствие их требованиям Госгортехнадзора;

- наличие документов о допуске в эксплуатацию кранов и других технических средств, подлежащих испытанию и сдаче органам Госгортехнадзора;

- наличие средств, обеспечивающих безопасные условия труда (в особенности при работе на высоте лесов, подмостей, люлек, лестниц и т.д.);

- наличие дипломов у электро- и газосварщиков, прав на управление механизмами у крановщиков и машинистов, а также специальных удостоверений у рабочих, выполняющих работы с применением электрифицированных инструментов и строительно-монтажных пистолетов.

Перед началом монтажно-сборочных работ производитель работ или мастер обязан определить участки работы бригад и звеньев, дать необходимые указания по организации работ и выдать наряды-задания.

Законченное монтажом оборудование санитарно-технических (вентиляционных) устройств сдается генеральному подрядчику на ответственное хранение, о чем составляется соответствующий акт.

В случае пропажи или поломки генеральный подрядчик возмещает стоимость приборов, оборудования, арматуры, деталей трубопроводов (воздуховодов) и их установки.

При монтаже санитарно-технических кабин присоединение поэтажных разводок к трубопроводу кабины производится непосредственно после ее установки. Затем кабину с оборудованием сдают на ответственное хранение генподрядчику.

При выполнении монтажно-сборочных работ необходимо следить не только за точным соответствием монтируемых устройств проектам, за плотностью соединений трубопроводов (воздуховодов), но и за их внешним видом.

Основные требования по качеству монтажа санитарно-технических (вентиляционных) устройств регламентируются строительными нормами и правилами.

Для повышения ответственности исполнителей за качество монтажных работ рекомендуется практиковать до сдачи устройств в эксплуатацию предварительную внутреннюю приемки работ от монтажного участка комиссией монтажного управления, возглавляемой главным инженером, а результаты приемки обсуждать на производственных совещаниях монтажного участка или управления.

4.2. Основные требования к производству работ

При монтаже технических устройств должны быть обеспечены:

- плотность соединений и прочность креплений элементов систем:

- прямолинейность и отсутствие изломов прямых участков трубопроводов и воздуховодов;

- исправное действие запорной и регулирующей арматуры, оборудования, предохранительных приспособлений и контрольно-измерительных приборов, а также их доступность для обслуживания, ремонт и замены;

- возможность удаления воздуха и в случае необходимости полного опорожнения системы от воды;

- соблюдение предусмотренных проектом уклонов трубопроводов;

- надежное закрепление ограждений приводов у насосов и вентиляторов.

Трубы перед их установкой должны быть проверены на отсутствие засорения. Временно оставляемые открытыми концы смонтированных трубопроводов необходимо закрывать инвентарными пробками. Применять для этой цели паклю или тряпки не допускается.

Разборные соединения на трубопроводах следует выполнять у мест установки арматуры и там, где это необходимо по условиям сборки трубопроводов.

Разборные соединения трубопроводов и воздуховодов, а также арматура, ревизии и прочистки должны располагаться в местах, доступных для обслуживания.

При открытой прокладке они не должны располагаться в толще стен, перегородок, перекрытий и других конструкциях здания.

При скрытой прокладке трубопроводов во всех местах расположения разборных соединений, арматуры, ревизий и прочисток должны устраиваться люки, обеспечивающие доступ для осмотра и обслуживания.

Расстояние от магистрали до запорной арматуры, установленной на стояках или ответвлениях, должны быть не более 120 мм.

Вертикальные трубопроводы не должны отклоняться от вертикали больше чем на 2 мм и на 1 м длины трубопровода.

Расстояние от поверхности штукатурки или облицовки до оси неизолированных трубопроводов систем отопления, холодного и горячего водоснабжения при их открытой прокладке должно составлять при диаметре труб до 32 мм - 35 мм и при диаметре труб от 40 до 50 мм - 50 мм с допускаемым отклонением ± 5 мм.

При прокладке в бороздах или шахтах трубопроводы не должны примыкать вплотную к поверхности строительных конструкций.

Трубопроводы, нагревательные приборы и калориферы при температуре теплоносителя выше 105 °С должны отстоять от сгораемых конструкций здания на расстоянии не менее 100 мм, или эти конструкции должны иметь тепловую изоляцию.

Трубопроводы должны быть прочно прикреплены к строительным конструкциям зданий и плотно лежать на опорах.

Конструкции подвесок, креплений и подвижных опор для трубопроводов должны допускать свободное перемещение труб под влиянием изменения температуры.

Расстояние между креплениями и опорами для стальных трубопроводов на горизонтальных участках назначаются в соответствии с таблицей, если нет иных указаний в проекте.

В жилых и общественных зданиях стояки из стальных труб следует прокладывать при высоте этажа до 3 м без установки креплений, а при высоте этажа выше 3 м - с установкой креплений на половине высоты этажа.

Крепления стояков в производственных зданиях следует устанавливать через 3 м.

Расстояния между креплениями канализационных чугунных раструбных труб при их горизонтальной прокладке следует принимать не более 2 м, для стояков - одно крепление на этаж, но не более 3 м, между креплениями. Крепления следует располагать под раструбами.

Стальные трубопроводы, по которым транспортируется среда с температурой 40° - 105 °С (трубопроводы отопления, горячего водоснабжения, конденсатопроводы и др.), в местах пересечения их с перекрытиями, стенами и перегородками надлежит заключать в гильзы, обеспечивающие свободное движение труб при изменении температуры транспортируемой среды.

Трубопроводы, транспортирующие среду с температурой свыше 105 °С, при проходе через сгораемые или трудносгораемые конструкции должны быть заключены в гильзы из несгораемого материала, зазор между гильзой и трубой по всей окружности должен быть не менее 15 мм при заполнении его асбестом и не менее 100 мм при отсутствии указанной изоляции.

Края гильз должны быть расположены заподлицо с поверхностями стен, перегородок и потолков и выступать выше отметки чистого пола на 20 - 30 мм.

На стояках однотрубных систем отопления со смещенными замыкающими участками и проточных нерегулируемых систем гильзы в межэтажных перекрытиях не устанавливаются. При этом расстояние от стояка до смещенного замыкающего участка или от стояка до нагревательного прибора в проточной системе отопления должно быть не менее 180 мм.

Места прохода трубопроводов через брандмауэры должны быть уплотнены.

Трубопроводы для холодной воды при проходе через деревянные строительные конструкции должны быть обернуты рубероидом.

Санитарные и нагревательные приборы должны быть установлены по отвесу и уровню.

Однотипные санитарные и нагревательные приборы и арматура, расположенные в пределах одного помещения, должны быть установлены единообразно и на одной высоте.

Наружный осмотр, а также гидравлическое испытание трубопроводов при скрытой прокладке должны производиться до их закрытия.

Наружный осмотр и испытание изолируемых трубопроводов осуществляются до нанесения изоляции.

Системы отопления, холодного и горячего водоснабжения перед вводом их в эксплуатацию должны быть тщательно промыты водой.

Присоединение внутренних систем водопроводов и отопления к наружным сетям в зимних условиях производится непосредственно перед пуском систем.

4.3. Особенности сборки и сварки трубопроводов

Стальные трубопроводы и соединительные элементы

Соединение деталей и узлов стальных трубопроводов следует выполнять на резьбе, сварке, накидных гайках и фланцах.

Стальные трубы, применяемые для внутренних санитарно-технических устройств, не должны иметь трещин, свищей, закатов, глубоких рисок, вмятин и следов непровара.

Соединительные части для водогазопроводных труб не должны иметь трещин, свищей и заметных раковин. Резьба должна быть чистой и полной.

Для оцинкованных труб следует применять оцинкованные стальные соединительные части или неоцинкованные из ковкого чугуна.

Муфты для соединений труб на сгонах, контргайки должны быть отторцованы с одной стороны.

Для резьбовых соединений стальных водогазопроводных труб должна применяться цилиндрическая трубная резьба. Резьба на тонкостенных трубах выполняется накаткой.

Повороты трубопроводов в системах отопления выполняются путем изгиба труб.

В системах холодного и горячего водоснабжения повороты трубопроводов осуществляются путем установки угольников или изгиба труб. Оцинкованные трубы следует изгибать только в холодном состоянии.

Минимальный радиус кривизны отводов должен быть равен полуторному условному диаметру трубы.

Овальность сечения труб в местах изгиба (отношение разности между наибольшим или наименьшим наружными диаметрами к наибольшему наружному диаметру трубы) не должна превышать 10 %.

Детали, изготовленные из труб, должны быть очищены от внутренних и наружных заусенец. Концы труб, предназначаемых для нарезки или сварки встык, должны быть отрезаны перпендикулярно к их осям. Резьба на трубах должна быть очищена. Нарезка с сорванной или неполной резьбой общей длинной более 10 % в пределах рабочей части соединений не допускается.

В качестве уплотнителя для резьбовых соединений следует применять: уплотнительные материалы, обеспечивающие герметичность соединений при проектной температуре перемещаемой среды и согласованные в установленном порядке.

При подготовке труб под сварку выполняются следующие требования:

- при сварке Т-образных и крестообразных соединений оси труб должны быть взаимно перпендикулярны, а ось привариваемого патрубка должна совпадать с центром отверстия в трубе;

- приварка патрубков в местах расположения кольцевых швов не допускается;

- в трубах диаметром до 40 мм отверстия для приварки патрубков должны быть просверлены или проштампованы;

- зазор между торцом привариваемого Т-образного патрубка и трубой не должен превышать 1 мм.

Перед началом сварки необходимо проверить правильность центровки труб, величину зазоров и совпадение кромок.

Контроль качества сварки должен осуществляться систематически в процессе сборки и сварки изделий. Осмотру подлежат все сварные стыки. По внешнему виду стык должен удовлетворять следующим требованиям:

- по всей длине шва должна быть ровная, слегка выпуклая поверхность;

- шов должен иметь равномерное усиление по все длине;

- в шве не должно быть трещин, раковин, пор, подрезов, незаваренных кратеров, а также пережогов и подтеков наплавленного металла внутри трубы.

Соединение стальных труб (неоцинкованных и оцинкованных), а их деталей и узлов диаметром условного прохода до 25 мм включительно на объекте строительства следует производить сваркой внахлестку (с раздачей одного конца трубы или безрезьбовой муфтой).

Сварку оцинкованных стальных труб следует осуществлять самозащитной проволокой марки СВ-15 ГСТЮЩА с Се по ГОСТ 2246-70 диаметром 0,8 - 1,2 мм или электродами диаметром более 3 мм с рутиловым или фтористо-калиевым покрытием, если применение других сварочных материалов не согласовано в установленном порядке.

Соединение оцинкованных труб при монтаже следует выполнять при условии очистки цинкового покрытия на длину 20 - 30 мм со стыкуемых концов труб с последующим покрытием наружной поверхности сварного шва и околошовной зоны краской, содержащей 94 % цинковой пыли (по массе) и 6 % сантехнических связующих веществ (эпоксидной смолы, полистерина, хлорированного каучука).

Стальные фланцы должны быть установлены перпендикулярно к оси труб. Головки болтов следует располагать с одной стороны соединения; на вертикальных трубопроводах гайки располагаются снизу. Концы болтов не должны выступать из гаек более чем на 0,5 диаметра болта.

Фланцы соединяются с трубой сваркой; конец трубы, включая шов приварки фланца к трубе, не должен выступать за зеркало фланца.

Прокладки во фланцевых соединениях должны доходить до болтовых отверстий и не выступать внутрь трубы.

Установка между фланцами нескольких или скошенных прокладок не допускается.

Трубы и соединительные детали из полимерных материалов

Трубы, соединительные детали и элементы из полимерных материалов, применяемые в системах отопления, водоснабжения и канализации, уплотнительные материалы, вещества для смазки, клеи и пр. должны иметь сертификаты или технические свидетельства, а для систем водоснабжения - гигиенические заключения Госсанэпиднадзора Минздрава России.

Кроме того, трубы и соединительные детали для водоснабжения должны иметь в маркировке слово «Питьевая».

Напорные трубы, предназначенные для внутренних водопроводов, должны соединяться в зависимости от вида полимерного материала:

- на сварке враструб (полиэтиленовые, полипропиленовые, полибутеновые и др.);

- на клею враструб (поливинилхлоридные, стеклопластиковые, базальтопластиковые и др.);

- механическим путем с помощью разъемных и неразъемных соединительных деталей (металлополимерные, «сшитого» полиэтилена и др.).

Способы соединения пластмассовых труб, соединительных деталей и арматуры и места их расположения устанавливаются проектом в зависимости от:

- назначения трубопровода;

- свойств материала;

- вида, номенклатуры и размеров труб, соединительных деталей и арматуры;

- рабочего давления и температуры транспортируемой воды;

- вида и свойств транспортируемого вещества;

- нормативного срока службы трубопровода;

- способа прокладки трубопровода и условий выполнения строительно-монтажных работ;

- температуры окружающей среды;

- планировочных решений.

Вид соединений следует принимать из условий обеспечения герметичности и прочности трубопровода на весь проектируемый срок эксплуатации, а также технологичности при монтаже и возможности ремонта трубопровода.

Разъемные соединения предусматриваются в местах установки на трубопроводе арматуры и присоединения к оборудованию и для возможности демонтажа элементов трубопровода в процессе эксплуатации. Эти соединения должны быть расположены в местах, доступных для осмотра и ремонта.

Соединение труб из разнородных несклеивающихся и несваривающихся модифицированных и композиционных полимерных материалов осуществляется с помощью механических соединений, конструкция и технология применения которых устанавливаются по данным их изготовителей и поставщиков для конкретного полимерного материала.

Металлические детали соединений должны быть изготовлены из коррозионностойкого материала.

Срок службы соединений должен соответствовать сроку службы труб.

При использовании металлополимерных труб в системах отопления соединение труб и присоединение их к отопительным приборам, запорно-регулирующей арматуре и соединение со стальными трубопроводами выполняется на резьбе с помощью специальных соединительных деталей (вариант с обжимной гайкой или с обжимной втулкой).

Для монтажа трубопроводов систем отопления и водоснабжения из «сшитого» полиэтилена применяют латунные соединительные детали компрессионного (с разрезным обжимным кольцом), прессового (с напрессовочной гильзой) типов и из полимерных материалов.

Трубопроводы для систем внутренней канализации соединяются с помощью раструбных соединений с использованием уплотнительных колец, а для труб ПВХ - также на клею.

Фланцевые соединения используются в местах перехода трубопровода на чугунные или стальные трубы или для подключения к оборудованию.

Соединения отводящих трубопроводов со стояками надлежит производить на раструбе с уплотнительным кольцом. При соединении гладких труб между собой допускается применение двухраструбных муфт, при этом муфты необходимо закреплять на опорах.

Гладкие концы чугунных деталей (выпуски транов, водосточные воронки и т.п.) следует соединять с трубами из полимерных материалов соединительными раструбными патрубками с уплотнительными кольцами или манжетами.

Сборка раструбных соединений производится путем введения гладкого конца трубы или хвостовика фасонной части в раструб второй детали до монтажной метки. Расстояние от торца гладкого конца трубы (или хвостовика фасонной части) до монтажной метки составляет 47 и 36 мм для труб и фасонных частей диаметрами соответственно 110 и 50 мм.

Раструбное соединение труб и фасонных частей, поставляемых на объекты строительства в сборе с резиновыми кольцами манжетного типа, монтируют в следующем порядке:

- очищают от загрязнений наружную поверхность гладкого конца трубы (или хвостовика фасонной части) и внутреннюю поверхность раструба ответной детали с установленным в желобок раструба резиновым кольцом;

- на гладкий конец трубы наносят смазку. В качестве монтажной смазки может быть использован глицерин или раствор мыла. Смазки на основе нефтепродуктов (машинные масла, солидол и т.п.) применять не допускается;

- проверяют качество сборки, проворачивая одну из деталей раструбного соединения относительно другой детали.

Раструбные соединения, для которых не предусмотрена компенсация температурных удлинений, могут собираться путем вдвигания гладкого конца трубы в раструб до упора.

Фиксация канализационных трубопроводов в проектном положении выполняется при помощи металлических креплений, имеющих антикоррозионное покрытие. Между хомутами и трубами укладывают полиэтиленовые ленточные прокладки толщиной 1,5 мм с буртиками. Допускается использование резиновых прокладок.

4.4. Устройство и монтаж систем внутренней канализации и водостоков

Система внутренней канализации подразделяется на:

а) бытовые (хоз. фекальные) - для отведения сточных вод от санитарных приборов;

б) производственные - для отведения производственных сточных вод и их очистки;

в) объединенные - для отведения бытовых и производственных сточных вод при возможности их совместного удаления и очистки;

г) внутренние водостоки - для отведения дождевых и талых вод с кровли здания.

Раздельные сети производственной и бытовой канализации устраивают в следующих случаях:

- в зданиях производственных, где технологические сточные воды требуют очистки или обработки;

- в магазинах, предприятия общественного питания и предприятиях по переработке пищевой продукции;

- в банях и прачечных при установке теплоуловителей или при наличии местных очистных сооружений.

Сточные воды отводят только по закрытым самотечным трубопроводам.

Канализационные трубопроводы прокладывают прямолинейно с уклоном, не допуская изменения уклона на участке отводного трубопровода. Направление прокладки трубопровода изменяют только с помощью фасонных частей.

На канализационных стояках не следует ставить отступы, если ниже них к стояку присоединяются санитарные приборы.

Отводные трубопроводы, прокладываемые под потолком помещений, в подвалах и технических подпольях, присоединяют к стоякам с помощью косых тройников и крестовин.

Монтаж трубопроводов канализации, санитарных приборов и водостоков рекомендуется выполнять в такой последовательности:

а) устройство канализационных выпусков (производится в период выполнения общестроительных работ нулевого цикла);

б) разметка мест установки средств крепления санитарных приборов и трубопроводов; сверление отверстий;

в) монтаж трубопроводов (горизонтальных и вертикальных блоков) с установкой и заделкой или пристрелкой средств крепления; установка водосточных воронок;

г) проверка трубопроводов на плотность наполнением их водой с установкой заглушек;

д) установка санитарных приборов;

е) регулировка смывных бачков;

ж) опробование канализации и водостоков.

При выполнении работ необходимо учитывать следующие требования:

- поворот канализационного стояка или стояка водостока на участке перехода его в выпуск должен выполняться из двух полуотводов по 135°. Или одного отвода радиусом 400 мм;

- длина выпуска от стояка до оси смотрового колодца принимается не более 12 м при диаметре стояка 100 мм и не более 15 м при диаметре стояка 150 мм;

- выпуски через отверстия в фундаменте (стене) здания укладывают с таким расчетом, чтобы при осадке здания предохранить его от повреждения (зазор между трубой и строительной конструкцией не менее 0,2 м), для чего зазор заделывают щебнем, замешанным на мятой глине или жирной мятой глиной, смешанной с просмоленной паклей; в мокрых грунтах необходимо устанавливать сальники;

- применение одноплоскостных крестовин на горизонтальных линиях фекальной и производственной канализации, отводящей загрязненные стоки не допускается;

- уклоны трубопроводов направлять в сторону стояков и принимают их значения по проекту (0,035 - 0,025 для труб диаметром 50 мм; 0,020 - 0,012 для труб диаметром 100 мм и 0,010 - 0,007 для труб диаметром 150 мм); наибольший уклон для трубопроводов канализации не должен превышать 0,15;

- стояки прокладывают вертикально без переломов в раструбах с допускаемым отклонением не более 2 мм на 1 м длины трубопровода и на расстоянии 20 - 25 мм от стены;

- стояки должны опираться на прочные опоры и крепиться к строительным конструкциям при расстоянии между креплениями не более 3 м.

При устройстве канализационной сети из полиэтиленовых труб особое внимание уделяют размещению и установке средств крепления. Для крепления применяют специальные металлические крепежные детали, которые должны быть оцинкованы. Между металлическими крепежными деталями трубами укладывают специальные прокладки с буртиками. Расстояние между креплениями не должно превышать величин, м:

Крепить трубопроводы канализации и внутренних водостоков необходимо в местах, указанных в проекте, соблюдая следующие требования:

- крепления должны направлять усилия, возникающие при удлинении трубопровода, в сторону соединений, используемых в качестве компенсаторов;

- крепления следует устанавливать у раструбов трубопроводов;

- крепления должны обеспечить уклон и соосность деталей трубопроводов;

- установленные на гладком конце трубы крепления должны допускать расчетные температурные удлинения трубопровода;

- расстояние между креплениями для трубопроводов диаметром до 50 и до 110 мм с соединениями на кольцах должно приниматься в зависимости от материала трубы по соответствующему своду правил;

- при установке креплений на соединительных деталях необходимо предусматривать расстояние для компенсации температурного удлинения. При невозможности установки креплений на соединительной детали соседние детали закрепляют хомутами на расстояниях, обеспечивающих удлинение соединительной детали.

Вертикальные участки трубопровода должны иметь крепления, устанавливаемые: под раструбом; на патрубках, используемых для присоединения к сети унитазов и трапов. На отводных трубах от гидрозатворов крепления не устанавливают.

Перед прокладкой трубопроводов и расстановкой креплений следует прочно закрепить к строительным конструкциям санитарные приборы, водосточные воронки и другие приемники сточных вод. Металлические соединительные детали должны иметь самостоятельные крепления, предотвращающие передачу нагрузок на трубы.

При сборке фланцевых соединений трубопроводов запрещается устранение перекоса фланцев путем неравномерного натягивания болтов и устранение зазоров между фланцами при помощи клиновых прокладок и шайб.

При скрытой прокладке трубопроводов из полимерных материалов внутренняя поверхность борозд или каналов не должна иметь твердых острых выступов.

При сборке резьбовых соединений должна быть соблюдена соосность металлических и пластмассовых деталей. Поверхность резьбы детали должна быть ровной, чистой и без заусенцев.

Места пересечений перекрытий стояками должны быть герметичными. Для этого согласно СНиП 2.04.01-85* перед заделкой стояка трубы следует обертывать рулонным гидроизоляционным материалом без зазора, а участок стояка выше перекрытия на 8 - 10 см (до подводящего трубопровода) следует защитить цементным раствором толщиной 2 - 3 см.

В сетях канализации для прочистки трубопроводов должны устанавливаться ревизии и прочистки.

На стояках при отсутствии на них отступов ревизии устанавливаются в подвальном или первом и верхнем этажах, а при наличии отступов - также и в вышерасположенных над отступами этажах, причем ревизии должны располагаться на высоте 1 м от пола до центра ревизии, но не менее чем на 15 см выше борта присоединения прибора; в зданиях высотой более 5 этажей ревизии на стояках должны быть установлены не реже, чем через 3 этажа;

В начале участков (по движению стоков) отводных труб при числе присоединяемых приборов три и более, под которыми нет ревизии, следует устанавливать прочистку; на каждом повороте участков сети при угле поворота более 30°.

Вместо ревизии на подвесных канализационных трубопроводах, прокладываемых под потолком, устанавливают прочистки, выводимые в вышерасположенный этаж, с устройством лючка в полу. Отверстия прочисток закрывают заглушками (пробками) с уплотнением.

На трубопроводах, прокладываемых в земле или под полом, ревизии устанавливают в колодцах диаметром не менее 0,7 м так, чтобы фланец ревизии был расположен заподлицо с дном колодца. Дно колодца выполняется с уклоном не менее 0,05 к фланцу ревизии, а для головок болтов, закрепляющих крышку ревизии, должны быть сделаны углубления, заделываемые после установки болтов цементным раствором.

При скрытой прокладке стояков в местах установки ревизий и прочисток следует устраивать в борозде на уровне низа смотрового люка цементную диафрагму по всему сечению борозды.

Наибольшее расстояние между ревизиями и прочистками на участках сети принимают в зависимости от характера сточных вод по таблице:

Вентилируемый стояк следует выводить выше кровли здания на 0,15 - 0,3 м в зданиях, имеющих эксплуатируемую кровлю, допускается не устраивать вытяжную часть при обязательном объединении (в пределах чердака, технического этажа под кровлей здания) не менее четырех канализационных стояков либо устраивать общую вытяжную часть высотой не менее 3 м.

Диаметр вытяжной части канализационного стояка следует принимать равным диаметру сточной части стояка.

Диаметр единой вытяжной части, объединяющей поверху группу канализационных стояков, должен быть равен наибольшему диаметру объединяемых стояков независимо от количества приборов на расчетном участке.

Невентилируемый стояк должен заканчиваться прочисткой, устраиваемой в направленном вверх раструбе тройника (крестовины), с помощью которого к стояку присоединяются наиболее высоко расположенные в здании санитарно-технические приборы.

На вентилируемом и невентилируемом стояке через каждые 3 этажа следует устанавливать ревизии. На одно-, двухэтажном невентилируемом стояке ревизии допускается не устанавливать.

При невозможности устройства вытяжной части и невентилируемого канализационного стояка допускается применение вентиляционного клапана.

При объединении внизу канализационных стояков единым трубопроводом допускается устраивать сборный канализационный выпуск из здания без устройства дворовой сети.

Сборный выпуск должен быть прямолинейным. Диаметр выпуска не должен быть меньше диаметра наибольшего из стояков, присоединенных к этому выпуску. При невозможности обеспечить самоочищающий режим течения сточной жидкости в канализационном выпуске из здания следует в основании каждого стояка устанавливать специальное устройство для автоматической промывки трубопровода. В его конструкцию входит емкость (приблизительно 18 л), опоражнивающаяся в течение 10 с и промывающая трубопровод. Емкость должна быть жестко закреплена на несущей конструкции здания (стене, колонне и т.п.).

При переходе стояка в горизонтальный трубопровод запрещается применять отвод 90° (87,5°). Нижний отвод стояка следует монтировать не менее чем из двух отводов по 45° или трех отводов по 30° или из четырех отводов по 22,5°, в необходимых случаях возможно применение отводов 45° + 30°, или 45° + 22,5°, или 45° + 2´22,5°.

Запрещается присоединение стояков к горизонтальным транзитным трубопроводам с помощью тройника 90° (87,5°) (кроме чердака зданий).

Узлы поворотов самотечных трубопроводов в горизонтальной плоскости следует выполнять не менее чем из двух фасонных частей (два или более отводов, тройник и отвод и т.д.).

Для канализационных трубопроводов применяют подвижные крепления, допускающие перемещение труб в осевом направлении, и неподвижные крепления, не допускающие таких перемещений.

Места установки креплений на канализационных трубопроводах предусматриваются проектом.

При расстановке креплений:

- количество раструбных соединений на участке трубопровода, ограниченном неподвижными креплениями, должно обеспечивать компенсацию температурных изменений длины этого участка;

- при сборке деталей трубопровода компенсационная способность одного соединения с обычным (не удлиненным) раструбом составляет 11 мм для D = 50 мм и 13 мм для D = 110 мм, что обеспечивает при максимально допустимых температурах компенсацию деформаций участков трубопроводов длиной соответственно 0,8 и 1,0 м.

Примечание. Компенсационная способность раструбных соединений приводится в документации предприятия-изготовителя.

- крепления целесообразно устанавливать у раструбов соединений с резиновым кольцом, что увеличивает жесткость смонтированного трубопровода в направлении, перпендикулярном его оси;

- крепления, установленные на стояках, должны обеспечивать соосность деталей и вертикальность трубопровода, крепления на горизонтальных трубопроводах - прокладку труб с необходимым уклоном;

- не устанавливают неподвижные крепления непосредственно на раструбах;

- между неподвижными креплениями допускается не более двух соединений, используемых в качестве компенсаторов;

- для горизонтальных и вертикальных участков трубопроводов диаметром 50 и 110 мм с обычными раструбными соединениями расстояние между неподвижными креплениями не должно превышать соответственно 1,6 м (для D = 50 мм) и 2 м (для D = 110 мм); расстояние между подвижными креплениями для горизонтальных трубопроводов должно составлять не более 10 D, для вертикальных - не более 20 D;

- при использовании компенсационного патрубка на горизонтальном трубопроводе расстояние между неподвижными креплениями может превышать указанные выше значения 1,6 м (для D = 50 мм) и 2 м (для D = 110 мм), при этом должна быть обеспечена расстановка промежуточных подвижных креплений на расстоянии 10 D друг от друга; в этом случае расстояние между неподвижными креплениями определяется расчетным путем с учетом длины раструба монтируемого компенсационного патрубка;

- при невозможности обеспечить компенсацию температурных удлинений из-за недостаточного количества раструбных соединений на участке трубопровода между двумя неподвижными креплениями используется компенсационный патрубок с удлиненным раструбом;

- между неподвижными креплениями допускается установка только одного компенсационного патрубка;

- при использовании компенсационных патрубков на вертикальных трубопроводах расстояние между неподвижными креплениями не должно превышать 2,8 м, при этом следует предусматривать установку промежуточных подвижных креплений на расстоянии не более 20 D друг от друга;

- вертикально расположенные трубы непосредственно над компенсационными патрубками следует жестко закреплять;

- при установке креплений на фасонных частях необходимо предусматривать компенсацию.

На приборных патрубках, используемых для присоединения к сети выпусков унитазов и трапов, а также на отводных трубах диаметром 40 или 32 мм от пластмассовых сифонов установка креплений не требуется.

До установки креплений на трубопроводах следует надежно закреплять санитарные приборы и приемники сточных вод на строительных конструкциях.

В многоэтажных зданиях на трубопроводах следует устанавливать противопожарные муфты со вспучивающим огнезащитным составом, препятствующие распространению пламени по этажам (СП 40-107-2003).

Монтаж трубопроводов

Монтаж канализационных систем следует начинать при строительной готовности объекта в соответствии со СНиП 3.05.01. Монтаж трубопроводных систем канализации должен выполняться специально обученным персоналом.

Монтаж стояков следует вести снизу вверх, раструбы труб, патрубков и фасонных частей (за исключением двухраструбных труб и муфт) на вертикальных и горизонтальных участках трубопроводной системы должны быть направлены навстречу течению сточной жидкости.

Горизонтальные трубопроводы следует прокладывать с проектным уклоном, отклонение канализационных стояков от вертикальной оси более чем на 2 мм на 1 м монтируемых труб не допускается.

Монтаж трубопроводов систем внутренней канализации осуществляется, как правило, с использованием укрупненных узлов, собранных и испытанных в условиях трубозаготовительного производства.

Допускается выполнять сборку канализационных трубопроводов из отдельных труб, патрубков и фасонных частей (монтаж «россыпью»). Резка и укорачивание фасонных частей запрещаются.

При входном контроле качества, а также в процессе проведения работ по монтажу трубопроводов подлежат выбраковке:

- все трубы, патрубки и фасонные части, имеющие сколы, трещины или надрезы;

- фасонные части, имеющие внутренний облой с острыми кромками;

- резиновые кольца и манжеты, имеющие разрывы, раковины и неудаленную выпрессовку, а также кольца, в которых отсутствуют предусмотренные конструкцией пластмассовые распорные вкладыши;

- металлические крепления, элементы которых имеют острые грани и заусенцы в местах сопряжения с трубами и фасонными частями.

Резиновые уплотнители, находившиеся при температуре ниже минус 25 °С, должны быть выдержаны в течение 24 ч при температуре не ниже 15 °С.

Сборка раструбных соединений производится путем введения гладкого конца трубы или хвостовика фасонной части в раструб второй детали до монтажной метки. Расстояние от торца гладкого конца трубы (или хвостовика фасонной части) до монтажной метки составляет 47 и 36 мм для труб и фасонных частей диаметрами соответственно 110 и 50 мм.

Раструбное соединение труб и фасонных частей, поставляемых на объекты строительства в сборе с резиновыми кольцами манжетного типа, монтируют в следующем порядке:

- очищают от загрязнений наружную поверхность гладкого конца трубы (или хвостовика фасонной части) и внутреннюю поверхность раструба ответной детали с установленным в желобок раструба резиновым кольцом;

- на гладкий конец трубы наносят смазку. В качестве монтажной смазки может быть использован глицерин или раствор мыла. Смазки на основе нефтепродуктов (машинные масла, солидол и т.п.) применять не допускается;

- проверяют качество сборки, проворачивая одну из деталей раструбного соединения относительно другой детали.

Раструбные соединения, для которых не предусмотрена компенсация температурных удлинений, могут собираться путем вдвигания гладкого конца трубы в раструб до упора.

Фиксация канализационных трубопроводов в проектном положении выполняется при помощи металлических креплений, имеющих антикоррозионное покрытие. Между хомутами и трубами укладывают полиэтиленовые ленточные прокладки толщиной 1,5 мм с буртиками. Допускается использование резиновых прокладок.

Допускается использование пластмассовых креплений, предназначенных для монтажа горизонтальных канализационных трубопроводов диаметром 40 и 50 мм и изготавливаемых в соответствии с нормативной документацией.

Неподвижные крепления трубопроводов диаметром 40 - 110 мм допускается выполнять путем плотного обжатия трубы хомутом.

В качестве подвижных креплений следует применять хомуты, внутренний диаметр которых на 1 - 2 мм больше наружного диаметра монтируемого трубопровода.

Крепление стоек хомутов к строительным конструкциям осуществляется путем пристрелки, забивки или с помощью винтовых соединений.

Для канализационных трубопроводов, прокладываемых по полу в технических подпольях зданий, рекомендуется использовать керамзитобетонные блоки высотой 8 - 20 см, к закладным деталям которых пристреливаются или привариваются стальные кронштейны креплений. На кронштейнах устанавливаются передвижные стойки, позволяющие перемещать крепежные хомуты по высоте на 10 - 40 см, для обеспечения необходимого уклона трубопроводов.

В нижней части канализационного стояка, где соединяются двухплоскостная крестовина 110´110´50 мм, тройник 110´50 мм и компенсационный патрубок диаметром 110 мм, рекомендуется устанавливать единое крепление с двумя хомутами компенсационные патрубки выпускаются с литым ребром жесткости на удлиненном раструбе. Крепление на этих патрубках следует устанавливать над ребром жесткости, что позволяет обеспечивать нормальное выдвигание из них междуэтажных вставок.

Для присоединения отводных труб диаметром 40 мм от пластмассовых сифонов умывальников, моек и других санитарных приборов к трубным изделиям диаметром 50 мм рекомендуется применять специальные резиновые переходные манжеты.

Для монтажа пластмассовых сифонов, переливов и выпусков санитарных приборов рекомендуется применять накидные и торцевые ключи.

При монтаже трубопроводов систем внутренней канализации, допускающих транспортирование постоянных стоков с температурой до 80 °С, запрещается замена части изделий на менее теплостойкие детали из поливинилхлорида (ПВХ) или полиэтилена (ПЭ), предусмотренные для отвода. Постоянных стоков с температурой до 60 °С.

Конструкция и размеры используемых резиновых колец должны соответствовать требованиям нормативной и проектной документации. Не допускается их замена на уплотнители, предназначенные для трубной продукции, изготовленной из ПВХ или ПЭ.

Для обеспечения демонтажа трубопроводов и снижения уровня шума в процессе их эксплуатации участки труб в местах прохода через междуэтажное перекрытие перед заделкой цементным раствором следует обернуть пергамином (толем, рубероидом и т.п.) в два слоя и обвязать шпагатом или мягкой проволокой.

Проход пластмассовых трубопроводов через стены и перегородки выполняется с помощью гильз из жесткого материала (кровельная сталь, трубы и т.п.), внутренний диаметр которых должен превышать наружный диаметр трубопровода на 10 - 15 мм. Межтрубное пространство заделывается мягким негорючим материалом с таким расчетом, чтобы не препятствовать осевому перемещению трубопровода при его линейных температурных деформациях. Допускается также вместо жестких гильз обертывать пластмассовые трубы двумя слоями рубероида, пергамина, толя с последующей перевязкой их шпагатом или другим аналогичным материалом. Длина гильзы должна превышать толщину стены или перегородки на 20 мм.

Пересечение канализационной трубой фундамента или наружной стены здания следует выполнять с помощью эластичных манжет из полиуретана.

Заделку штраб, коробов и отверстий в стенах, а также мест прохода стояков через междуэтажные перекрытия следует выполнять после окончания работ по монтажу и испытанию трубопроводов.

Установка санитарных приборов

Тип и количество санитарных приборов устанавливается в рабочей документации. Порядок выполнения технологических операций определен в технологических картах и картах трудовых процессов.

Монтажное положение приборов (т.е. их положение относительно строительных конструкций) определяется техническими условиями и требованиями СНиП 3.05.01-85*. Однотипные санитарные приборы, расположенные в пределах одного помещения, должны быть установлены единообразно и на одной высоте.

Для предотвращения проникания газов в помещения из канализационной сети через приборы, каждый санитарный прибор присоединяют к сети через гидравлический затвор-сифон (встроенный в прибор или приставной).

При расположении в одном помещении групп умывальников (не более шести в группе) или мойки с несколькими отделениями, допускается принимать один сифон-ревизию диаметром 50 мм. Для производственных моек (моечных ванн) устанавливают сифоны диаметром 50 мм для каждого отделения.

Способ крепления приборов к строительным конструкциям определяется типом приборов, и особенностями строительных конструкций (дюбелями, на шурупах, на клею).

Трапы следует устанавливать в наиболее низких местах полов и заделывать в перекрытия, обеспечивая герметичность мест заделки. Верх решетки трапа должен быть на 5 - 10 мм ниже уровня чистого пола или лотка.

Внутренние водостоки

Отведение атмосферных осадков (дождевых и талых вод) с кровель современных зданий осуществляется по трубопроводам, расположенным внутри здания (внутренним водостокам). Область применения регламентируется соответствующими разделами СНиП 2.04.01-85*.

Внутренние водостоки состоят из следующих основных элементов: водосточных воронок, отводных трубопроводов (стояков, коллекторов, выпусков) и устройств для осмотра и прочистки (ревизий, прочисток, смотровых колодцев). Водостоки должны удалять воду с кровли зданий как при положительных, так и отрицательных температурах наружного воздуха.

Отвод дождевых и талых вод в систему бытовой канализации не допускается.

В отличие от систем бытовой канализации трубопроводы систем внутренних водостоков работают в условиях переменного режима. В стояках по мере увеличения расхода наблюдаются три стадии движения воды:

- стержневое (безнапорное), при котором вода движется по стенкам трубы, а воздух в средней ее части;

- пробковое, при котором труба работает полным сечением, заполненным смесью воды и воздуха;

- напорное, когда с увеличением расхода воды прекращается приток воздуха, воронка может быть перекрыта слоем воды и в стояке возникают вибрации, вызываемые разрежениями в трубах при движении водяной пробки.

Эти обстоятельства должны быть учтены при конструировании системы и ее монтаже.

Системы внутренних водостоков для зданий высотой до 10 м допускается выполнять из безнапорных труб, при большей высоте здания следует применять напорные трубы.

При устройстве водостоков особое значение приобретает установка водосточных воронок. В зависимости от типа кровли применяют колпаковые и плоские воронки.

Для скатных и плоских неэксплуатируемых кровель используют колпаковые воронки, а на кровлях эксплуатируемых, имеющих специальное покрытие (асфальт, плитка) устанавливают плоские водосточные воронки.

При установке воронок необходимо, чтобы сопряжение корпуса воронки с кровлей обеспечивало плавный переход от кровельного покрытия к воронке, герметичность и водонепроницаемость соединения.

К стоякам воронки присоединяют с помощью компенсационных раструбов, предохраняющий гидроизоляционный ковер кровли у воронки от повреждений при температурных удлинениях стояка и осадочных деформациях. Если воронка присоединяется к стояку через подвесной отводной трубопровод, то компенсационный раструб устанавливать не обязательно.

Водосточные стояки и подвесные трубопроводы прокладывают, как правило, в отапливаемых помещениях и изолируют их поверхности для предотвращения отпотевания. Для прочистки на водостоках также предусматривают ревизии, прочистки и смотровые колодцы.

Монтаж внутренних сетей канализации и водостоков может выполняться как с использованием отдельных труб и соединительных деталей с креплением их по месту, так и с использованием укрупненных узлов, в том числе и смонтированных в санитарно-технических кабинах, с сопряжением стояков кабин межэтажными вставками. Монтаж трубопроводов следует вести по схеме «снизу вверх».

4.5. Устройство и монтаж систем внутреннего водоснабжения

4.5.1. Общие положения

Внутренний водопровод - система трубопроводов и устройств, обеспечивающая подачу воды к санитарно-техническим приборам, пожарным кранам и технологическому оборудованию. Эта система обслуживает одно здание или группу зданий и имеет общее водоизмерительное устройство от сети водопровода.

Системы водопровода холодной воды включают:

- вводы в здания;

- водомерные узлы;

- разводящую сеть;

- стояки, подводки к санитарным приборам и технологическим установкам;

- водопроводную, смесительную, запорную и регулирующую арматуру.

В зависимости от местных условий и конструктивно-технологических особенностей здания в систему следует включать насосные установки, запасные и регулирующие ёмкости, присоединённые к системе внутреннего водоснабжения.

В зданиях (сооружениях) в зависимости от их назначения предусматриваются следующие системы внутренних водопроводов:

- хозяйственно-питьевые;

- противопожарные;

- производственные.

Систему противопожарного водопровода в зданиях (сооружениях), имеющих системы хоз-питьевого или производственного водопровода, как правило, объединяют с одной из них.

4.5.2. Сети холодной воды

Сети внутреннего водопровода холодной воды принимают:

- тупиковыми, если допускается перерыв в подаче воды и при числе пожарных кранов до 12;

- кольцевыми или с закольцованными вводами при двух тупиковых трубопроводах с ответвлениями к потребителям от каждого из них для обеспечения непрерывной подачи воды.

Кольцевые сети должны быть присоединены к наружной сети не менее чем двумя вводами.

При устройстве двух и более вводов следует предусматривать присоединение их, как правило, к различным участкам наружной кольцевой сети водопровода. Между вводами в здание на наружной сети следует устанавливать задвижки (вентили) для обеспечения подачи воды в здание при аварии на одном из участков сети.

При необходимости установки в здании насосов для повышения давления во внутренней сети вводы должны быть объединены перед насосами с установкой задвижки на соединительном трубопроводе для обеспечения подачи воды каждым насосом из любого ввода. При устройстве на каждом вводе самостоятельных насосных установок объединение вводов не требуется.

На вводах необходимо предусматривать установку обратных клапанов, если на внутренней сети устраивается несколько вводов, имеющих измерительные устройства и соединенных между собой трубопроводами внутри здания.

Расстояние по горизонтали в свету между вводами хоз. питьевого водопровода и выпусками канализации и водостоков должно быть не менее 1,5 м при диаметре ввода до 200 мм включительно.

На вводах трубопроводов следует предусматривать упоры в местах поворота в вертикальной или горизонтальной плоскости, когда возникающие условия не могут быть восприняты соединениями труб.

Пересечение ввода со стенами подвала в мокрых грунтах следует выполнять с установкой сальников.

Прокладка трубопроводов разводящих сетей предусматривается в рабочей документации. Трубопроводы, кроме пожарных стояков, прокладываемые в каналах, шахтах, а также в помещениях с повышенной влажностью, следует изолировать от конденсации влаги.

4.5.3. Система ГВС

В зависимости от режима и объёма потребления горячей воды на хозяйственно-питьевые нужды в зданиях и сооружениях различного назначения устраивают системы горячего водоснабжения. Они могут быть централизованными или с местными водонагревателями. В зависимости от принятой схемы теплоснабжения системы горячего водоснабжения присоединяют к тепловым сетям через водонагреватели (закрытая схема) или непосредственно к тепловым сетям (открытая схема) - непосредственный водоразбор с использованием терморегуляторов (ТРЖ).

Схемы систем горячего водоснабжения проектируют с учётом тех же требований, которые предъявляются при проектировании систем холодного водоснабжения, но при этом следует предусматривать возможность компенсации температурных удлинений труб.

Конструктивной особенностью систем ГВС является наличие кольцующих перемычек, которые объединяют группы водоразборных стояков в секционные узлы с присоединением каждого секционного узла одним циркуляционным трубопроводом к сборному циркуляционному трубопроводу системы. В верхних точках системы следует предусматривать устройства для выпуска воздуха, а в нижних точках - спускные устройства. Тепловую изоляцию необходимо предусматривать для подающих и циркуляционных трубопроводов, включая стояки, кроме подводок к водоразборным устройствам.

4.5.4. Системы противопожарного водопровода

Необходимость устройства внутреннего противопожарного водопровода определяется действующими нормативными документами. Системы холодного водопровода могут быть:

а) раздельными: хоз-питьевые; противопожарные; производственные;

б) объединёнными: хоз-питьевые; противопожарные и производственные; хоз-питьевые и противопожарные.

Противопожарный водопровод объединяют с хоз-питьевым или производственным, если здание оборудуется одним из них.

Система противопожарного водопровода включает разводящие магистральные трубопроводы и стояки с запорной арматурой и пожарными кранами.

В зданиях высотой 6 этажей и более при объединённой системе хозяйственно-противопожарного водопровода пожарные стояки следует закольцовывать по верху.

При этом для обеспечения сменности воды в зданиях необходимо предусматривать кольцевание противопожарных стояков с одним или несколькими водоразборными стояками с установкой запорной арматуры.

Стояки раздельной системы противопожарного водопровода рекомендуется соединять перемычками с другими системами водопроводов при условии возможности соединения систем.

На противопожарных системах с сухотрубами, расположенных в неотапливаемых помещениях (на эксплуатируемой кровле и т.п.), запорную арматуру и спускные устройства, следует располагать в отапливаемых помещениях.

Пожарные краны следует устанавливать на высоте 1,35 м над уровнем чистого пола и размещать в шкафчиках. Спаренные пожарные краны допускается устанавливать один над другим, при этом второй кран устанавливается на высоте не менее 1 м от пола.

В пожарных шкафах производственных, вспомогательных и общественных зданий следует предусматривать возможность размещения двух ручных огнетушителей. Каждый пожарный кран должен быть снабжен пожарным рукавом одинакового с ним диаметра длиной 10, 15 или 20 м и пожарным стволом.

В помещениях, оборудованных установками автоматического пожаротушения, внутренние пожарные краны допускается размещать на водяной спринклерной сети после узлов управления.

4.5.5. Установки водяного пожаротушения

Необходимость защиты здания, сооружения, помещений и оборудования автоматическими установками пожаротушения и автоматической пожарной сигнализации определяется требованиями НПБ 110-03.

Автоматические установки (системы) водяного пожаротушения предназначаются для локализации или тушения и ликвидации пожара одновременно выполняют функции пожарной сигнализации.

Система автоматического пожаротушения состоит из резервуара противопожарного запаса воды, насосной станции с насосами противопожарного назначения и системы подводящих, питающих и распределительных трубопроводов. Для обеспечения надёжного функционирования систем автоматического пожаротушения, выдачи сигнала о пожаре, подачи воды в защищаемые помещения предусматриваются узлы управления, которые размещаются в помещении насосной.

Для обнаружения пожара и орошения площади защищаемых помещений предусматриваются оросители.

Для контроля и управления установкой предусматриваются контрольно-измерительные клапаны, размещенные в насосной станции. Каждая секция автоматической установки имеет самостоятельный узел управления. Для промывки трубопроводов, заправки оросительной сети водой предусматриваются специальные узлы.

Управление и сигнализация о работе установки осуществляется с использованием прибора управления (пожарный) в составе: пульт диспетчерского персонала (ДП), размещаемый в помещении охраны, блок секционный (БС), блок управления (БУ), шкаф аппаратуры коммутации (ШАК), размещаемые в помещении станции пожаротушения; шкаф управления задвижкой (ШУЗ), размещаемый в помещении с установленной задвижкой. Согласно ГОСТ Р 50680-94 установки по типу оросителей подразделяются на:

- спринклерные (водозаполненные, воздушные, водовоздушные);

- дренчерные (по виду привода могут быть электрические, гидравлические, пневматические, механические, комбинированные).

Кроме того установки подразделяют:

а) по времени срабатывания:

- быстродействующие, с продолжительностью срабатывания не более 3 с;

- среднеинерционные, с продолжительностью срабатывания более 30 с;

- инерционные, с продолжительностью срабатывания свыше 30 с, но не более 180 с.

б) по продолжительности действия:

- средней продолжительности действия, не более 30 мин;

- длительного действия, свыше 30 мин, но не более 60 мин.

4.5.6. Общие технические требования к установкам

Проектирование, изготовление, монтаж, наладку и эксплуатацию установок следует выполнять в соответствии с требованиями действующей нормативной документацией, утвержденной в установленном порядке.

Установки должны обеспечивать заданную интенсивность орошения на защищаемой площади в течение всего времени действия и заданное время срабатывания.

Установки необходимо оснащать автоматическим водопитателем, обеспечивающим расчетный расход и напор, или импульсным устройством, поддерживающим установку в режиме ожидания (контроля) под давлением, до включения основного водопитателя.

Электроуправление установки должно обеспечивать:

- автоматический пуск рабочего насоса;

- автоматический пуск резервного насоса в случае отказа пуска или невыхода рабочего насоса на режим пожаротушения в течение установленного времени срабатывания;

- автоматическое управление электроприводами запорной арматуры;

- автоматическое переключение цепей управления рабочего на резервный источник питания электроэнергией.

Установки должны иметь устройства для формирования командного импульса на отключение технологических систем (технологического оборудования, вентиляции, кондиционирования воздуха и др.)

Монтаж пожарной сигнализации, применяемой в качестве побудительной системы установки, следует выполнять, руководствуясь ВСН 2661-02.

В помещении насосной станции установки должна быть предусмотрена световая сигнализация:

- о наличии напряжения на основном и резервном вводах электроснабжения и замыкания фаз на землю (по вызову);

- о блокировке автоматического пуска насосов;

- об аварийном уровне в резервуаре;

- об аварийном уровне в дренажном приямке;

- о напряжении линий электроуправления запорными устройствами с электроприводом, установленными на побудительных трубопроводах узлов управления установок;

В помещении насосной станции для подключения установки пожаротушения к передвижной пожарной технике следует предусматривать трубопроводы с выведенными наружу патрубками, оборудованными соединительными головками, и размещенными с расчётом подключения одновременно не менее двух пожарных автомобилей.

В помещении с персоналом, осуществляющим круглосуточный контроль за функционированием установки, должна быть предусмотрена световая и звуковая сигнализация:

- о срабатывании установки (с расшифровкой по направлениям);

- о блокировке автоматического пуска насосов;

- о неисправности установки (общий сигнал о падении давления в автоматическом водопитателе или импульсном устройстве, об аварийном уровне воды в резервуаре, о повреждении линии электроуправления запорными устройствами, об исчезновении напряжения на основном вводе электроснабжения);

- о неисправности задвижек с электроприводом.

Монтаж установок должен выполняться в соответствии с требованиями ВСН 2661-01; СНиП 3.05.05, СНиП 2.04.09. При монтаже должны быть обеспечены:

- прочность и герметичность соединений труб и мест их подключения к арматуре, оросителям, приборам;

- надежность закрепления трубных систем;

- возможность осмотра, промывки и продувки системы трубопроводов;

- исключение возможности использования оросителей, имеющих вмятины, трещины и другие, дефекты.

Размещение узлов установок определяется требованиями СНиП 2.04.09. По окончании монтажа они должны быть снабжены табличкой с указаниями:

- наименования узла и его номера;

- номера направления;

- наименования защищаемых помещений;

- типа и числа оросителей;

- функциональной схемы обвязки и принципиальной схемы установки пожаротушения;

- направлений подачи огнетушащего вещества;

- способа включения установки в действие.

Узлы должны быть окрашены в красный цвет по ГОСТ 12.4.026. Трубопроводы установок окрашивают по ГОСТ 12.4.026 и ГОСТ 14202. Класс покрытия не ниже VI по ГОСТ 9.032.

Доступ к оборудованию, узлам и органам управления должен быть удобным и безопасным. Запорные устройства (задвижки, вентили, краны) должны соответствовать эргономическим требованиям (ГОСТ 21752 и ГОСТ 21753) и снабжены указателями (стрелками) и/или надписями «ОТКР» и «ЗАКР».

Узлы управления и краны ручного включения установок должны быть ограждены и опломбированы за исключением узлов управления и кранов ручного включения, установленных в помещениях насосных станций или пожарных постов.

Установки должны быть обеспечены запасом оросителей не менее 10 % от числа смонтированных на распределительных трубопроводах и не менее 2 % - для проведения испытаний. Запрещается устанавливать взамен вскрывшихся и неисправных оросителей пробки и заглушки.

4.5.7. Трубопроводы, арматура, их монтаж

Для внутренних трубопроводов холодной и горячей воды следует применять пластиковые трубы и фасонные изделия из полиэтилена, полипропилена, поливинилхлорида, металлополимерные и других пластмассовых материалов для всех сетей водоснабжения, кроме раздельной сети противопожарного водоснабжения.

В соответствии с рекомендациями СП-41-101-95 для сетей горячего водоснабжения в закрытых системах теплоснабжения следует применять оцинкованные трубы по ГОСТ 3262, ТУ 14-3-482, ТУ 1428 и др. с толщиной цинкового покрытия не менее 30 мкм или эмалированные, а также неметаллические, удовлетворяющие санитарным требованиям.

Для защиты от коррозии и накипеобразования трубопроводов и оборудования в тепловых пунктах предусматривают при необходимости обработку воды. Для систем горячего водоснабжения открытых систем теплоснабжения допускается применять неоцинкованные трубы.

Прокладка пластмассовых труб должна предусматриваться преимущественно скрытой. Допускается открытая прокладка подводок к санприборам, а также в местах, где исключается механическое повреждение труб.

Для всех сетей внутреннего водопровода допускается применять медные, бронзовые и латунные трубы, фасонные изделия, а также стальные с внутренним и наружным защитным покрытием от коррозии.

Для установок водяного пожаротушения следует применять стальные трубы по ГОСТ 10704 и ГОСТ 3262 со сварными, фланцевыми и резьбовыми соединениями.

Трубопроводную, водоразборную и смесительную арматуру для систем хозпитьевого водопровода следует устанавливать на рабочее давление 0,6 МПа (6 кгс/см²); арматуру для отдельных противопожарных систем и хозяйственно-противопожарного водопровода - на рабочее давление не более 1,0 МПа (10 кгс/см²); арматуру для отдельных производственных систем водопровода - на рабочее давление, принимаемое по техническим требованиям.

Места установки арматуры указываются в рабочей документации в зависимости от конструктивно-технологических особенностей систем.

Монтаж систем внутреннего водоснабжения рекомендуется выполнять в такой последовательности:

а) прокладка вводов водопровода (производится в период выполнения монтажных работ по нулевому циклу);

б) разметка мест установки средств крепления трубопроводов;

в) пристрелка средств крепления трубопроводов с помощью строительно-монтажного пистолета или сверление отверстий;

г) монтаж магистральных трубопроводов;

д) монтаж противопожарного трубопровода;

е) сборка стояков и подводок к санитарным приборам;

ж) испытание системы гидравлическим давлением с установкой заглушек взамен водоразборной арматуры;

з) тепловая и антикоррозийная изоляция трубопроводов и оборудования;

и) проверка действия систем горячего и холодного водоснабжения;

к) установка водоразборной арматуры и пожарных кранов;

л) промывка трубопроводов.

При производстве монтажно-сборных работ в санитарных узлах зданий предусматривается следующая обязательная последовательность общеотраслевых и санитарно-технических работ:

а) подготовка под полы, штукатурка стен и потолков;

б) сборка трубопроводов с установкой средств крепления;

в) испытание трубопровода гидравлическим давлением;

г) гидроизоляция перекрытий в уборной и ванной;

д) облицовка плитками или огрунтовка стен, а также устройство чистых полов в ванных и уборных;

е) установка дверей в ванных и уборных;

ж) установка ванн, раковин, кронштейнов под умывальники;

з) первая окраска стен и потолков;

и) установка умывальников, унитазов и смывных бачков и сдача по акту всех санитарных приборов строительной организации на ответственное хранение;

к) проверка действия систем горячего и холодного водоснабжения и канализации;

л) вторая окраска стен и потолков;

м) установка водоразборной арматуры (перед сдачей объекта в эксплуатацию).

При прокладке вертикальных трубопроводов в специальных нишах штукатурные работы в санитарных узлах производятся после прокладки и испытания этих трубопроводов.

Ванны, подлежащие облицовке плитками, устанавливаются до облицовки стен и устройства чистых полов.

Работы по монтажу трубопроводов внутренних сетей водоснабжения следует выполнять только после окончания работ по монтажу канализации.

Магистральные трубопроводы, разводящие участки сети и подводки к приборам должны прокладываться с уклоном от 0,002 до 0,005 для возможности опорожнения их. В нижних точках сети должны быть спускные устройства.

Разводящие магистральные трубопроводы в жилых и общественных зданиях прокладывают в подпольях, подвалах и технических этажах, в подвальных каналах первого этажа вместе с трубопроводами отопления и горячего водоснабжения, или открыто, если это допускается. При совместной прокладке трубопроводы холодной воды размещают ниже труб отопления и горячего водоснабжения и покрывают тепловой и пароизоляцией. В местах пересечения труб при подпольной прокладке расстояние между наружными поверхностями труб принимают не менее 15 см, при этом водопроводную трубу прокладывают выше канализационной. При совместной параллельной прокладке это расстояние должно быть не менее 1 м. Запорную арматуру на внутренних сетях водопровода устанавливают в следующих местах:

- на каждом вводе в здание;

- на кольцевой разводящей сети для обеспечения возможности выключения на ремонт её отдельных участков (не более чем полукольца);

- на кольцевой сети производственного водопровода холодной воды из расчёта обеспечения двусторонней подачи воды к агрегатам, не допускающим перерыва в подаче воды;

- у основания пожарных стояков с числом кранов 5 и более;

- у основания стояков хозпитьевой или производственной сети в зданиях высотой 3 этажа и более;

- на ответвлениях, питающих 5 водоразборных точек и более;

- на ответвлениях магистральных линий водопровода;

- на ответвлениях в каждую квартиру или номер гостиницы, на подводках к смывным бачкам, смывным кранам, водонагревателям, на ответвлениях к групповым душам и умывальникам;

- у оснований подающих и циркуляционных стояков в зданиях и сооружениях высотой 3 и более этажей;

- перед наружными поливочными кранами;

- перед приборами, аппаратами и агрегатами специального назначения (лечебные, опытные и др.) в случае необходимости.

Запорную арматуру на водопроводных стояках, проходящих через встроенные магазины, столовые, рестораны и др. помещения, недоступные в ночное время, следует устанавливать в подвале, техническом подполье или этаже, к которым имеется постоянный доступ.

В системах холодного и горячего водоснабжения, а также только холодного водоснабжения следует предусматривать приборы измерения водопотребления - счётчики воды, параметры которых должны соответствовать действующим стандартам.

Счётчики следует устанавливать в удобном для снятия показаний и обслуживания месте, в помещении с освещением и температурой воздуха не ниже 5 °С. С каждой стороны счётчиков следует предусматривать прямые участки трубопроводов, длина которых определяется в соответствии с госстандартами на счётчики. Между счётчиком и вторым (по движению воды) запорным органом следует установить спускной кран.

При одном вводе водопровода в здание устраивают обводную линию, рассчитанную на пропуск максимального (с учетом противопожарного) расхода воды. Обводную линию предусматривают также в тех случаях, когда счётчик не рассчитан на пропуск воды для внутреннего пожаротушения. На ней в этом случае устанавливают задвижку с электроприводом, опломбированную в закрытом положении. Задвижка должна открываться автоматически от кнопок, установленных у пожарных кранов или от устройств противопожарной автоматики. Открытие задвижки должно быть сблокировано с пуском пожарных насосов при недостаточном давлении в водопроводной сети.

При постоянном или периодическом недостатке напора в системах водоснабжения, а также при необходимости поддержания принудительной циркуляции в центральных системах горячего водоснабжения надлежит предусматривать устройство насосных установок. На напорной линии у каждого насоса следует предусматривать обратный клапан, задвижки и манометр, а на всасывающей- задвижку и манометр. На обводных линиях насосов, забирающих воду из наружной сети, устанавливают задвижку и обратный клапан.

Насосные агрегаты следует устанавливать на виброизолирующих основаниях. На напорных и всасывающих линиях следует предусматривать установку виброизолирующих вставок.

Для регулирования водопотребления в отдельных случаях в системах водоснабжения предусматривают запасные и регулирующие ёмкости (резервуары, гидропневматические баки и др.), которые содержат воду в объёме, достаточном для водопотребления.

4.5.8. Монтаж систем водоснабжения из полимерных материалов

При монтаже трубопроводов с применением труб из полимерных материалов для обеспечения требуемого качества строительства необходимо производить:

- проверку квалификации монтажников и сварщиков;

- входной контроль качества применяемых труб, соединительных деталей и арматуры;

- технический осмотр сварочных устройств и применяемого инструмента;

- систематический операционный контроль качества сборки и режимов сварки:

- визуальный контроль качества сварных соединений и контроль их геометрических параметров;

- механические испытания сварных и других соединений.

Контроль качества сварных и соединительных деталей, входной контроль труб и т.д. следует производить в соответствии с требованиями, указанными ниже.

4.5.9. Входной контроль качества труб и соединительных деталей

Входной контроль качества труб и соединительных деталей осуществляется строительно-монтажной организацией, допущенной к выполнению работ по монтажу трубопроводов из полимерных материалов.

Входной контроль включает следующие операции:

- проверка целостности упаковки;

- проверка маркировки труб и соединительных деталей на соответствие технической документации;

- внешний осмотр наружной поверхности труб и соединительных деталей, а также внутренней поверхности соединительных деталей;

- измерение и сопоставление наружных и внутренних диаметров и толщины стенок труб с требуемыми. Измерения следует производить не менее чем по двум взаимно перпендикулярным диаметрам. Результаты измерений должны соответствовать величинам, указанным в технической документации на трубы и соединительные детали. Овальность концов труб и соединительных деталей, выходящая за пределы допускаемых отклонений, не разрешается.

Все трубы и соединительные детали зарубежной поставки должны иметь техническое свидетельство.

Не допускается использовать для строительства трубы и соединительные детали с технологическими дефектами, царапинами и отклонениями от допусков больше, чем предусмотрено стандартом или техническими условиями.

Результаты входного контроля оформляются актом по форме, приведенной ниже (приложение Е СП-40-102-2000).

АКТ
о проведении входного контроля партии труб из полимерных материалов (соединительных деталей)

4.5.10. Сварка и склеивание труб из полимерных материалов

Соединения труб и деталей из свариваемых полимерных материалов должны выполняться при помощи сварки контактным нагревом (стыковой, раструбной) либо соединительными деталями с закладным нагревательным элементом.

Стыковая сварка рекомендуется для соединения между собой труб и соединительных деталей наружным диаметром более 50 мм и толщиной стенки более 4 мм.

Раструбная сварка рекомендуется для труб наружным диаметром до 110 мм и стенками любой толщины.

Трубы из несварных полимерных материалов, в том числе стекло- и базальтопластиковые, склеиваются между собой и с фасонными частями внахлест.

Склеиваемые поверхности должны проходить специальную механическую обработку, обезжириваться, покрываться клеем. Состав клея или его марка должны соответствовать материалу трубопровода.

Конфигурация и размеры клеевых соединений должны выполняться по специальным регламентам с учетом используемых труб, срока службы и технологии выполнения монтажных работ.

В регламенте должна указываться технология склеивания, включающая технологические процессы подготовки поверхности, а при необходимости приготовление самого клея, собственно самого процесса склеивания, время до испытания соединения с указанием необходимых параметров.

4.5.11. Соединение труб на металлических соединительных деталях

Трубы из полимерных материалов, не соединяющиеся с помощью сварки или склеивания, следует соединять между собой и с соединительными деталями с помощью металлических резьбовых соединений с обжимными кольцами, муфтами или на накидных гайках.

Монтаж внутренних систем водоснабжения следует производить в соответствии с проектом производства работ и технологических карт, при положительной температуре с соблюдением требований СНиП 3.05.01.

Монтаж трубопроводов следует выполнять после окончания газо- и электросварочных работ.

При монтаже следует применять, как правило, укрупненные узлы трубопроводов.

Резьбовые соединения труб и соединительных деталей следует выполнять вручную или с использованием ключей с регулируемым моментом.

4.5.12. Прокладка трубопроводов

Трассировка трубопроводов водопровода производится с учетом физических (химических) и механических свойств материала труб и способов их соединения и требований, указанных в СНиП 2.04.01.

При монтаже труб на сварке можно применять традиционные схемы прокладки водопроводов - кольцевые и тупиковые. При соединении труб с помощью соединительных деталей системы рекомендуется выполнять с применением коллекторных узлов с размещением в них запорной и регулирующей арматуры, узлов присоединения участков трубопроводов и приборов учета количества и расхода воды.

Трубопроводы, как правило, должны прокладываться скрыто (в шахтах, штробах и т.д.). Открытая прокладка трубопроводов разрешается в местах подвода воды к водоразборной арматуре, а также в местах, где исключены их механические повреждения.

Прокладывать трубопроводы под перекрытием подвальных помещений следует только в тех случаях, когда предусмотрена защита от механических повреждений.

При горизонтальной прокладке участки водопроводных линий из пластмассовых труб следует прокладывать выше канализационных трубопроводов, при невозможности обеспечить прокладку выше канализационного трубопровода, транспортирующего агрессивные, токсичные, пахучие жидкости, водопровод следует проектировать из труб только со сварными или клеевыми соединениями.

При проектировании трубопроводов следует полностью использовать компенсирующую способность трубопровода. Это достигается путем выбора рациональной схемы прокладки и правильным размещением неподвижных опор, делящих трубопровод на участки, температурная деформация которых происходит независимо один от другого и воспринимается компенсирующими элементами трубопровода.

При расстановке опор следует учитывать, что перемещение трубы в плоскости, перпендикулярной оси трубы, ограничивается расстоянием от поверхности до стены.

Запорная и водоразборная арматура должна иметь неподвижное крепление к строительным конструкциям для того, чтобы усилия, возникающие при пользовании арматурой, не передавались на трубы.

Запорную арматуру диаметром до 32 мм с корпусом из полимерных материалов допускается устанавливать без крепления к строительным конструкциям.

Расстояние при параллельной прокладке и между пересекающимися трубопроводами, выполненными из полимерных материалов, и трубопроводами, выполненными из других материалов, в том числе стальными, регламентируется нормативными документами.

Скрытая прокладка в бороздах и штробах должна обеспечивать возможность компенсации деформаций пластмассовых трубопроводов без механических повреждений их элементов.

При сборке фланцевых соединений трубопроводов запрещается устранение перекоса фланцев путем неравномерного натягивания болтов и устранение зазоров между фланцами при помощи клиновых прокладок и шайб.

При скрытой прокладке трубопроводов из полимерных материалов внутренняя поверхность борозд или каналов не должна иметь твердых острых выступов.

При сборке резьбовых соединений должна быть соблюдена соосность металлических и пластмассовых труб и деталей. Поверхность резьбы детали должна быть ровной, чистой и без заусенцев.

4.5.13. Опоры и крепления

В местах прохода через строительные конструкции трубы из полимерных материалов необходимо прокладывать в гильзах. Длина гильзы должна превышать толщину строительной конструкции на толщину строительных отделочных материалов, а над поверхностью пола возвышаться на 20 мм. Расположение стыков труб в гильзах не допускается.

Для трубопроводов из полимерных материалов применяются подвижные опоры, допускающие перемещение труб в осевом направлении, и неподвижные опоры, не допускающие таких перемещений.

Неподвижные опоры на трубах следует выполнять с помощью приваренных или приклеенных (в зависимости от материала труб) к телу трубы упорных колец, муфт - для труб диаметром до 160 мм или сегментов - для труб диаметром больше 160 мм.

Неподвижное крепление трубопровода на опоре путем сжатия трубы не допускается. В качестве подвижных опор следует применять подвесные опоры или хомуты, выполненные из металла или полимерного материала, внутренний диаметр которых должен быть на 1 - 3 мм (с учетом прокладки к теплового расширения) больше наружного диаметра монтируемого трубопровода.

Между трубопроводом и металлическим хомутом следует помещать прокладку из мягкого материала. Ширина прокладки должна превышать ширину хомута не менее чем на 2 мм.

Расстановку неподвижных опор следует принимать такой, чтобы температурные изменения длины участков трубопроводов не превышали их компенсирующую способность.

При невозможности установки креплений на расчетном расстоянии по конструктивным соображениям трубопроводы допускается прокладывать на сплошном основании.

Длина незакрепленных горизонтальных трубопроводов в местах поворотов и присоединения их к приборам, оборудованию, фланцевым соединениям не должна превышать 0,5 м.

При монтаже трубопроводов из полимерных материалов необходимо учитывать значительные температурные изменения длины и принимать соответствующие меры по их компенсации. В необходимых случаях компенсирующая способность трубопроводов может быть повышена. За счет введения дополнительных поворотов, спусков и подъемов.

Компенсация теплового линейного удлинения труб из полимерных материалов может обеспечиваться продольным изгибом при укладке их в виде «змейки» на опоре, ширина которой должна допускать возможность изгиба трубопровода при перепаде температур.

При необходимости увеличения компенсирующей способности Г-, Z- и П-образных элементов трубопроводов применяют метод «растяжки» (предварительное напряжение) при монтаже трубопровода.

Трубопроводы для горячей воды (кроме подводок к водоразборным приборам) из полимерных труб должны иметь тепловую изоляцию.

Тепловую изоляцию трубопроводов определяют расчетом согласно СНиП 2.04.14. Коэффициент теплопроводности материала должен быть не более 0,05 вт/(м · °С), но при этом толщина тепловой изоляции должна быть не менее 10 мм.

4.5.14. Особенности монтажа внутреннего водопровода из металлопластиковых труб (СП-40-103-98)

Металлополимерные трубы предназначены для систем внутреннего хозяйственно-питьевого водопровода с давлением до 1 МПа (10 кгс/см²) и температуры воды до 75 °С.

Использовать можно только трубы, имеющие гигиенический сертификат и сертификат соответствия, выданный государственными органами.

Для стояков рекомендуется применять трубы диаметром более 20 мм. Поэтажное присоединение к стоякам следует выполнять, как правило, из труб наружным диаметром 14 и 16 мм через распределительные коллекторы.

Компенсация температурных удлинений должна осуществляться, как правило, за счёт самокомпенсации отдельных участков трубопроводов: поворотов, изгибов, прокладки труб «змейкой». Это достигается правильной расстановкой неподвижных креплений, делящих трубопровод на независимые участки, деформация которых воспринимается поворотами трубопровода.

При расстановке неподвижных креплений следует учитывать, что перемещение трубы в плоскости, перпендикулярной стене, ограничивается расстоянием от поверхности трубы до стены. Расстояние от неподвижных опор до стены должно быть не менее 2 диаметров трубопровода. При невозможности компенсации удлинений за счет поворотов трубопровода следует устанавливать компенсаторы: П-образные, Г-образные или петлеобразные. Расстояние между скользящими креплениями в мм следует принимать согласно таблицы:

До проведения монтажных работ трубы, соединительные детали, арматура и средства крепления должны быть подвергнуты входному контролю.

Входной контроль предусматривает проверку наличия сопроводительной документации, включая гигиенический сертификат и сертификат соответствия (техническое свидетельство), осмотр труб и деталей для установления маркировки, а также трещин, сколов, рисок и других механических повреждений, выборочный контроль наружного диаметра и толщины стенок труб, выборочные испытания по определению разрушающей нагрузки кольцевых образцов.

Трубы должны иметь маркировку, указывающую диаметр и ее назначение. На поверхности труб не должно быть механических повреждений и заломов. Трубы не должны быть скучены или сплющены.

На штуцерах и накидных гайках соединительных деталей резьба должна быть нарезана в соответствии с ГОСТ 6357, класс точности В. Резьба должна быть чистой, без заусенцев, рваных или смятых ниток.

Средства крепления трубы должны иметь поверхность, исключающую возможность механического повреждения труб. Крепления не должны иметь острых кромок и заусенцев. Размеры хомутов должны соответствовать диаметрам труб. Металлические крепления должны иметь мягкие прокладки и антикоррозийное покрытие.

Монтаж трубопроводов водопровода должен осуществляться по монтажному проекту, выполненному строительно-монтажной или проектной организацией.

Работы по монтажу труб должны выполняться специально обученным техническим персоналом, имеющим соответствующее удостоверение и овладевшим особенностью работ и технологией обработки данных труб.

Монтаж трубопроводов должен осуществляться при температуре окружающей среды не менее 5 °С.

Бухты труб, хранившиеся или транспортировавшиеся на монтаж (заготовительный участок) при температуре ниже 0 °С, должны быть перед раскаткой выдержаны в течение 24 часов при температуре не ниже 10 °С. В процессе размотки бухт и монтажа трубопроводов необходимо следить, чтобы маркировка на трубах находилась на одной образующей поверхности трубы. Прокладку трубы следует вести без натяга, свободные концы закрывать заглушками во избежание попадания грязи и мусора в трубы.

Перед прокладкой труб в помещении необходимо установить средства крепления, закончить все электрогазосварочные работы, а при открытой прокладке труб и отделочные работы.

Металлополимерные трубы предпочтительно прокладывать скрыто в бороздах, каналах и шахтах, при этом должен быть обеспечен доступ к разъёмным соединениям и арматуре путем устройства дверок и съёмных щитов, на поверхности которых не должно быть острых выступов.

В случае замоноличивания горизонтальных трубопроводов, для предотвращения образования воздушных пробок в трубах, их следует прокладывать с подъемом более 0,003 в сторону водоразборной арматуры. Замоноличенный водопровод целесообразно прокладывать в кожухе (например, труба в трубе).

Борозды или каналы следует закрывать после проведения гидравлических испытаний трубопроводов.

До замоноличивания трубопроводов необходимо выполнить исполнительную схему монтажа данного участка и провести гидравлические испытания.

Для прохода через строительные конструкции необходимо предусмотреть футляры, выполненные из пластмассовых труб (рисунок 1). Внутренний диаметр футляра должен быть на 5 - 10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и футляром необходимо заделать мягким водонепроницаемым материалом, допускающим перемещение трубы вдоль продольной оси.

Рисунок 1. Установка футляров для прохода труб через перекрытия, стены и перегородки

Между металлополимерными трубопроводами горячей и холодной воды расстояние в свету должно быть не менее 25 мм (с учетом толщины теплоизоляции). При пересечении трубопроводов расстояние между ними должно быть не менее 30 мм. Трубопроводы холодной воды следует прокладывать ниже трубопроводов горячего водоснабжения и отопления.

Трубопроводы систем горячего водоснабжения, а при необходимости и холодного водоснабжения, следует теплоизолировать в соответствии с проектом.

Повороты трубопроводов следует осуществлять с применением стандартных угольников и специальных деталей или путём изгиба трубы вручную или специальным инструментом. Радиус изгиба должен быть не менее пяти наружных диаметров трубы. При изгибах следует пользоваться дорном в виде спиральной пружины. При изгибании не допускаются сплющивание и залом трубы. Овальность труб должна быть не более 10 %.

Соединение металлополимерных труб со стальными трубами, запорно-регулирующей и водоразборной арматурой выполняется на резьбе с помощью специальных соединительных деталей. Допускается присоединение подводок из труб к стальным соединительным частям (рисунок 2).

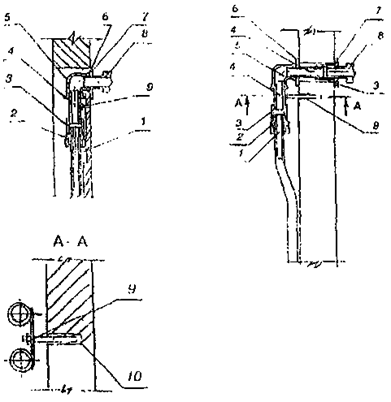

Рисунок 2. Узлы присоединения подводок к водоразборной арматуре:

1 - подводка из металлополимерной трубы, 2 - соединительная деталь, 3 - муфта стандартная, 4 - патрубок из стальной трубы, 5 - угольник стандартный, 6 - шайба упорная, 7 - шайба декоративная, 8 - арматура водоразборная, 9 - крепление, 10 - дюбель.

4.5.15. Подготовительные операции

До начала монтажа трубопроводов необходимо выполнить следующие подготовительные операции:

- отобрать трубы и соединительные детали из числа прошедших входной контроль;

- разметить трубу в соответствии с проектом или по месту с учётом припуска на последующую обработку;

- разрезать трубу согласно разметке специальными ножницами, не допуская смятия трубы и образования заусенцев. Отклонение плоскости реза не должно превышать 5°.

Сборка соединений с заершенными штуцерами:

- перед установкой специальных соединительных деталей с заершенными штуцерами необходимо обработать внутреннюю поверхность трубы на глубину заершенного конца штуцера разверткой;

- установка заершенного штуцера на трубу осуществляется с помощью пресс - пистолета, при этом не допускается разрушение стенки трубы;

- накидную гайку следует наворачивать на наружную резьбу штуцера, не доводя до упора 1 - 2 мм.

Сборка соединений с обжимной гайкой состоит из следующих операций:

- для изгиба трубы с r < 5dн (наружный диаметр) необходимо применять пружину;

- выпрямить лишние искривления трубы;

- специальными ножницами обрезать трубу под угол 90 °С к оси трубы;

- обработать поверхность трубы калиброванной разверткой (сначала снять внутреннюю фаску, затем обработать наружную поверхность);

- надеть на трубу латунную обжимную гайку;

- вручную запрессовать соединительный элемент до упора на глубину для труб наружным диаметром, мм: 16 - 8 мм, 20 - 10 мм, 25 - 12 мм.

Соединение трубы с фасонными деталями, имеющими наружную резьбу, осуществляется по сопрягаемым поверхностям деталей без уплотнения резьбовой гайки.

Для присоединения труб к деталям, имеющим внутреннюю резьбу, необходимо использовать ниппель с уплотнением резьбовой части.

Для присоединения к приборам, имеющим внутреннюю резьбу, можно применять соединение с обжимной гайкой и обжимным кольцом с уплотнением резьбовой части.

Сборка соединений типа « МЕТАПОЛ»:

- специальными ножницами отрезать трубу необходимой длины под углом 90°. К оси трубы;

- надеть гайку и контргайку на трубу, сдвинуть их на 100 - 120 мм от края к середине трубозаготовки;

- развёрткой-вальцевателем обработать конец трубы;

- вставить фитинг типа «МЕТАПОЛ» в трубозаготовку до упора;

- завернуть гайку на фитинг вручную с довёрткой гаечным ключом.

Сборка соединительной детали с арматурой или металлическими частями трубопровода выполняется при ослабленной накидной гайке.

Уплотнение резьбовых соединений со стальными трубопроводами и арматурой осуществляется лентой ФУМ или льняной прядью.

Для закрепления труб следует применять изделия согласно каталогам изготовителей или иные опоры, применяемые для пластмассовых труб. Запорно-регулирующую и водоразборную арматуру следует закреплять с помощью самостоятельных неподвижных креплений для устранения передачи усилий на трубопровод в процессе эксплуатации.

Минимальное расстояние от осей отводов и тройников до креплений следует принимать с учетом температурного изменения длины трубы, при этом соединительные детали должны располагаться на расстоянии не менее 50 мм от креплений.

4.6. Устройство и монтаж систем отопления

По виду теплоносителя системы могут быть водяными и воздушными, а по принципу действия - с естественной или искусственной циркуляцией. По конструктивному решению схемы водяного бывают однотрубными (один стояк) и двухтрубными (с двумя трубами - прямым и обратным). В однотрубных системах водяного отопления горячая вода к приборам и охлаждаемая от приборов движется по одним и тем же трубопроводам. В двухтрубных системах горячая вода подается в приборы по одним трубам, а охлажденная отводится по другим.

Однотрубные системы разделяются на проточные регулируемые, однотрубные с осевыми или смещенными перемычками. Они также могут быть вертикальными (вертикальные стояки) и горизонтальными (поэтажная разводка к нагревательным приборам). По направлению движения воды в подающих и обратных магистралях схемы отопления разделяют на тупиковые с попутным (в одну сторону) движением воды. В тупиковых системах движение воды в подающих и обратных магистралях идёт навстречу друг другу. В системах с попутным движением вода в подающих и обратных магистралях движется в одном направлении. Применение той или иной схемы решается в проекте.

При производстве монтажно-сборочных работ по системам отопления рекомендуется следующая последовательность из выполнения:

а) прокладка ввода теплосети (производится в период выполнения монтажных работ по нулевому циклу);

б) разметка мест установки средств крепления трубопроводов и нагревательных приборов;

в) пристрелка средств крепления трубопроводов и нагревательных приборов с помощью строительно-монтажного пистолета или сверление отверстий для установки дюбелей или средств крепления с последующей их заделкой;

г) доставка нагревательных приборов и заготовок трубопроводов к местам из установки;

д) сборка стояков, подводок и установка нагревательных приборов;

е) монтаж магистральных трубопроводов и узла управления.

Магистральные трубопроводы, прокладываемые в подпольных каналах, должны монтироваться ранее остальных трубопроводов системы отопления в период нулевого цикла, а прокладываемые по стенам здания - могут монтироваться параллельно со сборкой стояков и подводок;

ж) испытание системы на плотность гидравлическим давлением;

з) тепловая изоляция трубопроводов и оборудования;

и) испытание на прогрев и регулировка системы.

В зимний период, после окончания монтажа и испытания на прогрев, система отопления на период до окончания работ по строительству здания передаются во временную эксплуатацию генеральному подрядчику.

Передача оформляется специальным актом.

Генеральный подрядчик перед сдачей объекта в постоянную эксплуатацию обязан после временной эксплуатации системы отопления привести их в исправное состояние своими силами или силами субподрядчика за свой счет.

Монтажно-сборочные работы необходимо выполнять с учетом следующих требований:

- уклоны магистральных трубопроводов принимаются не менее 0,002; в системах водяного отопления с механическим побуждением трубопроводы диаметром 50 мм и более могут прокладываться без уклона;

- уклоны подводок к отопительным приборам должны выполняться по ходу движения теплоносителя и составлять от 5 до 10 мм на всю длину подводки, а при длине до 500 мм подводка может быть горизонтальной; подводки при длине более 1500 мм должны быть закреплены;

- опоры и подвески для труб из полимерных материалов комплектуются с прокладками из того же или мягкого материала;

- рекомендуемые расстояния между горизонтальными опорами следует принимать в соответствии с данными таблицы:

- для вертикальных трубопроводов опоры устанавливаются не реже, чем через 1000 мм для труб диаметром до 32 мм и не реже, чем через 1500 мм для труб большего диаметра.

- нагревательные приборы всех типов должны устанавливаться на расстояниях не менее: 60 мм от пола, 50 мм - от нижней поверхности подоконных досок или до низа оконного проема при отсутствии подоконной доски и 25 мм - от поверхности штукатурки стен;

- конвекторы следует устанавливать на расстоянии не менее: 40 мм от пола до низа оребрения или кожуха и 20 мм - от поверхности стен до элемента оребрения или кожуха;

- количество креплений на блок конвекторов без кожуха следует принимать:

а) при однорядной и двухрядной установке - два крепления к стене или полу;

б) при трёхрядной и четырёхрядной установке - три крепления к стене или два крепления к полу;

- нагревательные приборы, устанавливаемые у стен из керамзитобетона, многопустотного кирпича и других облегчённых конструкций, должны монтироваться на подставках и специальных кронштейнах;

- гладкие трубы следует устанавливать на расстоянии не менее 200 мм от пола до оси ближайшей трубы и 25 мм от поверхности стен, а расстояние между осями сменных труб должно быть не менее 200 мм.

Особенности монтажа систем отопления с использованием металлополимерных труб (СП-41-102-98)

Металлополимерная труба представляет собой пятислойную конструкцию, состоящую из тонкостенной алюминиевой трубы, на которую изнутри и снаружи наносится клеевая основа, а затем «сшитый» полиэтилен.

Металлополимерная труба сочетает следующие достоинства металлической и пластмассовой труб:

- стопроцентная кислородонепроницаемость;

- коррозионная стойкость;

- отсутствие минеральных отложений на стенках труб;

- долговечность больше 25 лет;

- морозоустойчивость;

- надежность работы в условиях повышенной сейсмичности;

- повышенная шумопоглощающая способность;

- удобство транспортирования;

- технологичность монтажа - трубы легко гнутся, позволяют огибать элементы помещении, не требуется точная подгонка линейных размеров;

- монтаж непосредственно без сварки, нарезки резьбы, с оборудованием и приборами из стали, латуни, пластмасс при помощи соединительных деталей.

Система отопления может быть выполнена полностью из металлополимерных труб или вместе с трубами из других материалов (сталь, медь и т.д.) в зависимости от необходимых диаметров.

Металлополимерные трубы, применяемые для систем отопления, должны иметь сертификат соответствия требованиям нормативных документов.

Срок службы трубопроводов систем отопления должен быть не менее 25 лет.

В комплекте с металлополимерными трубами должны поставляться латунные соединительные детали отечественного или импортного производства, имеющие сертификат соответствия.

Прокладка труб систем отопления должна предусматриваться скрытой в плинтусах, за экранами, в штробах, шахтах и каналах. Допускается открытая прокладка в местах, где исключается их механическое и термическое повреждение и прямое воздействие ультрафиолетового излучения. Способ прокладки трубопроводов должен обеспечивать возможность замены их при ремонте.

Замоноличивание труб (без кожуха) в строительные конструкции допускается в зданиях со сроком службы менее 20 лет при расчетном сроке службы труб 40 лет и более.

При скрытой прокладке трубопроводов следует предусматривать доступ при ремонте в места расположения разборных соединений и арматуры.

В системе теплоснабжения следует предусматривать приборы автоматического регулирования параметров теплоносителя температуры, давления) с целью защиты труб от превышения допустимых величин. Не допускается применение металлополимерных труб в системах с элеваторными узлами.

Трубопроводы из металлополимерных труб следует проектировать после запорной арматуры на тепловых пунктах.

Не допускается применять трубы для расширительного, предохранительного, переливного, сигнального трубопроводов.

Системы центрального отопления, полностью или частично смонтированные из металлополимерных труб, по своему принципиальному решению делятся на:

а) системы напольного отопления, где металлополимерные трубы являются одновременно и нагревательными элементами (с температурой теплоносителя не выше 55 °С);

б) системы с трубопроводами из металлополимерных труб и нагревательными приборами (радиаторами, конвекторами) или в комбинации с системой кондиционирования воздуха.

Системы напольного отопления наиболее целесообразно использовать для отопления помещений большой площади (магазины, крытые рынки, вокзалы, дорожки бассейнов). Система напольного отопления может быть также применена в коттеджах и отдельных зданиях общественного назначения (детских дошкольных учреждениях, гостиницах), административных зданиях и зданиях специального назначения, где применение напольного отопления предусмотрено функциональной технологией.

Применение напольных систем отопления из металлополимерных труб разрешается только от автономного источника теплоснабжения (на объект) или от центрального источника теплоснабжения по независимой схеме.

Монтаж металлополимерных труб должен осуществляться по монтажному проекту при температуре окружающей среды не ниже 10 °С.

Перед прокладкой металлополимерных труб в помещении необходимо закончить все электрогазосварочные работы, установить элементы крепления, а при открытой прокладке - закончить отделочные работы.

При скрытой прокладке трубопроводов в местах расположения разборных соединений и арматуры следует предусматривать люки или съемные щиты, не имеющие острых выступов.

Стояки целесообразно размещать в каналах, нишах, бороздах, за декоративными панелями или, как исключение, замоноличивать их в стенах и перегородках.

Горизонтальные трубопроводы и подводки к отопительным приборам допускается размещать по перекрытиям и за плинтусами. Открытые участки можно закрывать декоративными элементами.

Скрытая прокладка разводящих трубопроводов из металлополимерных труб в полу представлена на рисунке 3.

Рисунок 3.

а - в отапливаемых помещениях на междуэтажных перекрытиях между квартирами; б - в отапливаемых помещениях на перекрытиях над неотапливаемыми помещениями или в подвале;

1 - покрытие пола; 2 - слой бетона; 3 - слой гидроизоляции; 4 - слой звукоизоляции; 5 - слой теплоизоляции; 6 - трубопровод; 7 - засыпка; 8 - перекрытие; 9 - теплоизоляция трубы

Открытая прокладка металлополимерных труб допускается в местах, исключающих их механическое и термическое повреждение и прямое воздействие ультрафиолетового излучения.

Не допускаются сплющивания и переломы трубопровода во время монтажа. При изломе трубу следует выпрямить и придать ей цилиндрическую форму деревянным или резиновым молотком. Такую операцию допускается осуществлять только один раз на данном участке.

Бухты металлополимерных труб, хранившиеся или транспортировавшиеся на монтаж (заготовительный участок) при температуре ниже 0 °С, должны быть перед раскаткой выдержаны в течение 24 ч при температуре не ниже 10 °С.

В процессе размотки бухты и монтажа трубопровода необходимо следить, чтобы труба не перекручивалась.

Прокладку трубы следует вести, не допуская растягивающих напряжений, свободные концы закрывать заглушками во избежание попадания грязи и мусора в трубу.

Радиус изгиба должен быть не менее пяти наружных диаметров трубы. При сгибе менее 5 d_н следует пользоваться спиральной пружиной. Трубы гнут плавно без нагрева, в холодном состоянии.

При монтаже систем напольного отопления должны выполняться следующие условия:

- отопительные трубы для одного помещения следует изготавливать из целого куска трубы,

- покровный слой тепловой изоляции и гидроизоляция не должен иметь щелей;

- трубы не должны проходить под деформационными швами бетонной заливки, в противном случае они должны иметь защитную оболочку длиной не менее 1 м;

- трубы к теплоизоляции следует крепить с помощью специальных V-образных «якорных» скоб. Допускается прикреплять трубу к металлической сетке проволокой с мягкой прокладкой;

- трубопровод напольного отопления должен заливаться бетонным, раствором или закрываться покрытием только после проведения гидравлических испытаний на герметичность. Труба при заливке должна находиться под давлением 0,3 МПа;

- нагреваемая площадь одного змеевика не должна превышать 30 м² с максимальной длиной одной из сторон 8 м. Между однородными площадями бетонного покрытия следует делать деформационные швы шириной 0,5 см, которые следует заполнять эластичным материалом. Слой раствора должен быть тщательно выровнен;

- при бетонировании необходимо избегать смещения, вертикального изгиба, сдавливания или повреждения труб;

- минимальная высота заливки над поверхностью трубы должна быть не менее 3 см. Цементно-песчаная смесь должна быть не ниже марки 400 с пластификатором.

Для прохода труб через строительные конструкции необходимо предусматривать гильзы. Внутренний диаметр гильзы должен быть на 5 - 10 мм больше наружного диаметра прокладываемой трубы. Зазор между трубой и гильзой необходимо заделать мягким несгораемым материалом, допускающим перемещение трубы вдоль продольной оси.

Расстояние в свету между строительной конструкцией и металлополимерным трубопроводом, проходящим вдоль нее, должно быть не менее 20 мм.

Металлополимерные трубы для трубопроводов отопления и горячего водоснабжения следует прокладывать на расстоянии не менее 50 мм выше других трубопроводов.

Соединение металлополимерных труб со стальными трубопроводами, запорно-регулирующей арматурой и отопительными приборами выполняется на резьбе с помощью специальных соединительных деталей.

Расстановка креплений металлополимерных трубопроводов осуществляется таким образом, чтобы исключить предельно допустимые напряжения в материале трубы от линейных температурных удлинений трубопровода.

Необходимо предусматривать крепление на поворотах и ответвлениях трубопроводов.

Распределительные коллекторы и запорно-регулирующую арматуру следует закреплять с помощью самостоятельных неподвижных креплений для устранения передачи усилий на трубопровод в процессе эксплуатации.

Для закрепления труб рекомендуется применять изделия согласно каталогам фирм-изготовителей труб или иные опоры, применяемые для пластмассовых труб.

4.7. Устройство и монтаж систем вентиляции и кондиционирования воздуха

4.7.1. Назначение и основные элементы систем

Системы вентиляции служат для обеспечения оптимальных или допустимых метеорологических условий и чистоты воздуха в обслуживаемой или рабочей зоне помещений.

Допустимые параметры воздуха для общественных и административно-бытовых помещений в теплый период года:

- температура (t) - не менее чем на 3 °С выше расчётной наружного воздуха (параметры А), но не выше 28 °С; и не более 33 °С для районов с расчётной температурой наружного воздуха 25 °С и выше;

- допустимая относительная влажность воздуха (&) - до 65 %; допускается до 75 % для районов с расчетной & > 75 %;

- подвижность воздуха (V) в рабочей зоне - до 0,5 м/с.

Оптимальные (комфортные) параметры:

- t = 20 - 22 °С при & = 60 - 30 %, V = 0,2 м/с;

- t = 23 - 25 °С при & = 60 - 30 %, V = 0,3 м/с;

Параметры воздуха на постоянных и непостоянных рабочих местах производственных помещений в зависимости от категории работ даны в СНиП 41-01-2003.

Скорость воздуха в воздуховодах находится обычно в пределах 5 - 12 м/с.

Минимальный расход наружного воздуха для:

- жилых помещений - 3 м³/ч на 1 м² жилой площади;

- общественных и административно-бытовых помещений с естественным проветриванием - по требованиям норм и СНиП 2.08.02-89*, СНиП 2.09.04-87*;

- то же, без естественного проветривания - 60 м³/ч чел.;

- для зрительных залов, залов совещаний, в которых люди находятся непрерывно до 3 ч - 20 м³/ч чел.;

- производственных с естественным проветриванием при объёме помещения менее 20 м³ на 1 чел. - 30 м³/ч чел.;

- то же при объёме 20 м³ на 1 чел. и более - 20 м³/ч чел.;

- производственных без естественного проветривания - от 60 до 120 м³/ч чел.

При кратности воздухообмена, не превышающей 0,5 в 1 ч, допускается естественная вентиляция проветриванием через форточки и фрамуги.

При воздухообмене не более однократного в помещениях жилых и общественных зданий и в производственных помещениях проектируется вытяжная, естественная вентиляция, без организованного притока во все периоды года.

Вентиляцию с искусственным побуждением следует предусматривать:

- если метеорологические условия и чистота воздуха не могут быть обеспечены вентиляцией с естественным побуждением;

- для помещений, размещаемых в подвальных этажах зданий и зон без естественного проветривания.

Вентиляцию общественных и административно-бытовых помещений в районах с расчетной температурой наружного воздуха минус 40 °С и ниже (параметры Б) следует проектировать, как правило, с искусственным побуждением.

Очистка воздуха от пыли производится в противопыльных фильтрах второго или третьего класса.

Системы кондиционирования воздуха (СКВ) предназначаются для создания и автоматического поддержания требуемых параметров воздушной среды в помещениях независимо от метеорологических условий и переменных поступлений тепла и влаги в помещениях.

Основными параметрами являются нормируемая температура, относительная влажность и скорость движения воздуха в обслуживаемых помещениях.

Кондиционирование воздуха следует принимать по СНиП 41-01-2003:

- первого класса - для обеспечения параметров, необходимых для технологического процесса, при экономическом обосновании или по специальным требованиям;

- второго класса - для обеспечения параметров в пределах оптимальных норм или требуемых для технологических процессов;

- третьего класса - для обеспечения параметров в пределах допустимых норм, если они не могут быть обеспечены вентиляцией в теплый период года без применения искусственного охлаждения воздуха, или оптимальных норм при экономическом обосновании.

В зависимости от места расположения кондиционеров различают центральные и местные СКВ.

Центральные системы оборудования неавтономными кондиционерами секционного типа, производительностью от 10 тыс. м³/ч до 250 тыс. м³/ч.

При соответствующем наборе секций может быть обеспечен полный цикл обработки воздуха - очистка, нагрев, осушка, охлаждение, в том числе автономное, и увлажнённое.

Экономически целесообразно в сочетании с центральными кондиционерами применение местных воздухоохладителей-доводчиков периодического действия для снятия тепла при максимальных теплопоступлениях в помещениях (Фэнкойлов).

Охлаждение воздуха в неавтономных кондиционерах и воздухоохладителях производится за счет подачи холодоносителя (воды или рассола) от системы холодоснабжения.

Система холодоснабжения включает, как правило, холодильные машины, резервуары для холодоносителя и насосы.

Охлаждение конденсатора холодильной машины может быть водяное и воздушное.

При водяном охлаждении требуется система оборотного водоснабжения.

Обработка воздуха в автономных кондиционерах с встроенными холодильными машинами включает очистку, охлаждение и осушку воздуха.

Бытовые автономные кондиционеры с воздушным охлаждением конденсаторов используются в жилых, административных помещениях, офисах, гостиницах и других помещениях для охлаждения воздуха в жаркое время суток. Некоторые типы кондиционеров предусматривают подогрев воздуха.

Холодильные установки с хладоагентом аммиаком допускается применять для холодоснабжения производственных помещений, размещая установки в отдельных зданиях, пристройках или отдельных помещениях к одноэтажным производственным зданиям.

Требования по обеспечению пожарной безопасности систем включают:

- установку огнезадерживающих клапанов на воздуховодах, проходящих через границы противопожарных преград;

- установку обратных клапанов на ответвлениях коллекторов для производств различной категорийности;

- обеспечение огнестойкости воздуховодов, проходящих транзитом через противопожарные отсеки;

- спецусловия прокладки транзитных воздуховодов в зависимости от категорийности и назначения помещений;

- удаление дыма для обеспечения эвакуации людей из помещений и зданий различного назначения.

Отличительной особенностью СКВ является автоматическое управление в обеспечении заданного температурно-влажностного режима (ТВР) в помещениях. Поэтому различие между установками кондиционирования воздуха и отопительно-вентиляционными установками заключается в том, что при помощи последних с увлажнением воздуха можно создавать в помещениях температуру, влажность и чистоту состава воздуха. Но поддержание этих параметров производится в них вручную, и температура воздуха в помещениях не может быть создана ниже температуры наружного воздуха, так как в них отсутствуют холодильные установки. Ручное регулирование неизбежно приводит к большим отклонениям параметров воздуха от заданных условий, значительным расходам тепло - энергоресурсов, не обеспечивает в полной мере комфортных условий.

Применение в СКВ автоматического регулирования и контролирования процессов обеспечивает колебание температуры воздуха в пределах ± 1 °С и колебания влажности воздуха в пределах ± 2 %.

Основные элементы вентиляционных систем

Вентиляционная система - это совокупность устройств для обработки, подачи или удаления воздуха; она является также средством для создания воздухообмена в помещении.

Вентиляционные системы по назначению делятся на приточные, осуществляющие подачу свежего воздуха в помещение, вытяжные, удаляющие из помещений загрязненный воздух и воздушные либо воздушно-тепловые завесы, предотвращающие проникание холодного воздуха через открытые проёмы зданий в холодный период года.

Как приточные, так и вытяжные вентиляционные системы могут быть общеобменные и местные.

Общеобменные системы Предназначены для подачи и удаления воздуха равномерно по группе обслуживаемых помещений, для создания по всему объёму рабочей зоны воздушной среды примерно с одинаковыми параметрами. Местные вытяжные системы удаляют воздух в местах образования вредностей, не позволяя распространяться им по другим помещениям. Местная вытяжка намного эффективнее общеобменной, так как удаляет вредности у мест их образования и не даёт возможности распространяться за пределы локальной зоны.

По способу перемещения воздуха все вентиляционные системы бывают либо естественные, либо механические. В системах естественной вентиляции движение воздуха происходит вследствие разности плотностей внутреннего (нагретого и более легкого) и наружного (холодного и более тяжелого) воздуха. Примером может служить вентиляция ИТП, санузлов и т.п.

В системах механической вентиляции воздух перемещается вентилятором с электродвигателем. Эти системы применяются значительно чаще, чем естественные, так как радиус действия механических систем намного больше, а сечения воздуховодов меньше, чем в системах естественной вентиляции той же пропускной способности, за счёт более высокой скорости движения воздуха. Так, в воздуховодах систем естественной вентиляции скорость движения воздуха 0,5 - 2 м/с, а в воздуховодах механических систем 4 - 20 м/с.

При работе вентиляции любого вида в помещении происходит смена воздуха. Отношение количества поданного в помещение в течение 1 ч свежего воздуха или удаленного к внутреннему объёму помещения называется кратностью воздухообмена.

Помимо организованного воздухообмена воздух может приникать в помещение через неплотности ограждающих конструкций (окон, стен, дверей и т.д.) вследствие гравитационного естественного давления и за счёт ветрового напора. Таким же образом воздух может и удаляться из помещения. Поступление наружного воздуха через ограждающие конструкции внутрь помещений называется инфильтрацией, а воздухообмен неорганизованным.

Если в помещении нет вредных выделений, то приточные системы выполняют таким образом, что часть воздуха они забирают снаружи, а часть из помещения. Такое вторичное использование воздуха называется рециркуляцией, оно позволяет уменьшить перепад температур между приточным воздухом и воздухом в помещении в холодный период года, увеличить относительную влажность воздуха и, главное, экономить тепло (зимой) или холод (летом).

Приточные системы с механическим побуждением состоят из следующих конструктивных элементов:

- воздухоприёмного устройства, через которое наружный воздух поступает в систему;

- приточной камеры, которая включает утеплённый клапан и набор оборудования для очистки, нагрева (охлаждения) и перемещения воздуха, систему автоматики и звукоизоляционную защиту;

- сети воздуховодов, по которым воздуховод направляется в помещения, оборудованной сетевыми и регулирующими устройствами и воздухораспределителями.

Вытяжные общеобменные системы могут быть бесканальными, если воздух удаляется крышными вентиляторами, установленными на специальных железобетонных стаканах, установленных на перекрытиях. В системах дымоудаления к вентиляторам могут подводиться металлические воздуховоды.

Канальные системы механической вентиляции включают следующие конструктивные элементы:

- вытяжные отверстия, снабженные жалюзийными решётками или сетками, через которые удаляется воздух из помещений;

- воздуховоды, по которым воздух из помещений транспортируется в вытяжную камеру;

- вытяжные камеры, в которых установлен вентиляторный блок;

- вытяжные шахты, через которые воздух удаляется в атмосферу;

- регулирующие устройства.

Для защиты входов от поступления холодного воздуха в зимний период в некоторых сооружениях устраивают воздушные или воздушно-тепловые завесы. Различают два типа завес: шибирующие, у которых плоская струя воздуха подаётся с боковых проёмов под некоторым углом навстречу воздуху, и смесительные, когда воздух из здания подаётся в тамбур между двойными входными дверями. Завесы, в которых воздух предварительно нагревается в воздухонагревателе, называются воздушно-тепловыми (ВТЗ), а завесы, подающие воздух без нагрева - воздушными.

В системах воздушного отопления используют воздушно-отопительные агрегаты с полной или частичной рециркуляцией воздуха. Иногда системы воздушного отопления совмещают с приточными вентиляционными системами (например в паркингах, расположенных на низких отметках - ТК «Сенная, на отм. -5,600)

4.7.2. Оборудование СВ и KB

Воздухозаборное устройство располагают в наименее запыленной зоне площадки, но по возможности ближе к приточной камере. На входе в воздухозаборную шахту или канал устанавливают жалюзийную решётку для защиты от атмосферных осадков и попадания посторонних предметов. Воздухозаборная шахта или канал выполняются в строительных конструкциях. Возможно использование одного воздухозабора для питания наружным воздухом и нескольких приточных систем.

Между воздухозаборным устройством и фильтром приточной камеры устанавливается клапан воздушный утеплённый (КВУ). Клапан состоит из корпуса, внутри которого на осях смонтированы поворотные лопатки. От электропривода через систему тяг и рычагов осуществляется синхронное движение лопаток от положения «открыто» до положения «закрыто» и обратно. Каждая лопатка имеет коробчатое сечение и заполнена утеплителем. Клапаны имеют трубчатые электронагреватели (ТЭНы) в каждом стыке поворотных лопаток для разогрева стыков при открывании в случае возможного их смерзания. Электроподогрев должен включаться за 10 - 20 минут до открытия клапана и выключаться пуском вентиляционной системы.

Для очистки приточного и рециркуляционного воздуха применяют воздушные фильтры. По размерам эффективно улавливаемых частиц фильтры делятся на три класса: грубой, тонкой и особо тонкой очистки. При грубой очистке задерживаются частицы величиной 10 мкм и более, при тонкой - 1 мкм и более, при особо тонкой - частицы до 0,1 мкм. В зависимости от эффективности очистки в каждом классе выделяется несколько типов. По конструктивному исполнению фильтры для приточных систем вентиляции могут быть пористыми, в которых воздух проходит через слой фильтрующего материала и электрическими, основанными на электризации пылевых частиц при прохождении их через электростатистическое поле. Наибольшее распространение получили фильтры воздушные ячейковые (ФЯР; ФЯВ; ФЯУ; ФЯКП; ФЯС).

Фильтры воздушные ячейковые типа ФЯ по степени очистки относятся к третьему классу и поставляются нескольких различных модификаций на основе единой ячейки с различными наполнителями:

ФЯР - масляные фильтры с гофрированными стальными сетками;

ФЯВ - масляные фильтры с гофрированными винипластовыми сетками;

ФЯУ - сухие фильтры со стекловидным фильтрующим материалом.

Фильтр воздушный карманный ФЯКП по степени очистки относится ко второму классу. Основными узлами его являются установочная рамка, монтажная рамка и фильтровальный пакет (карман), представляющий собой мешок, изготовленный из нетканого материала.

Фильтр воздушный складчатый ФЯС-1, ФЯЛ-2 по степени очистки относится к первому классу, состоит из двух взаимозаменяемых боковых стенок, двух крышек и набора П-образных рамок с выступами, которые фиксируются в пазах стенок. Между рамками натягивается фильтрующий материал. Фильтрующие слои материала разделены гофрированными сепараторами.

Для нагревания воздуха в приточных вентиляционных установках, системах воздушного отопления, установках кондиционирования воздуха применяют специальное оборудование - воздухонагреватели. В качестве теплоносителя используют высокотемпературную воду, пар или электроэнергию. Наибольшее распространение получили ребристые воздухонагреватели, трубы которых имеют развитую поверхность в виде пластин или спирально-накатного оребрения. В электрокалориферах нагревательные элементы - оребрённые трубчатые электронагреватели (ТЭНы).

Основным оборудованием любой механической системы вентиляции являются вентиляторные агрегаты, состоящие из вентилятора с электродвигателем, смонтированные на несущей раме или в кожухе.

По конструкции вентиляторы общего назначения делятся на радиальные, осевые, диаметральные и в зависимости от развиваемого давления бывают низкого (до 1 кПа), среднего (до 3 кПа) и высокого (до 12 кПа) давлений.

Для работы в различных условиях выпускаются вентиляторы:

- обычного исполнения - для перемещения неагрессивных сред с температурой до 80 °С;

- термостойкие для сред с температурой более 80 °С;

- коррозионностойкие - для агрессивных сред;

- взрывобезопасные - для взрывоопасных сред.

По способу соединения рабочего колеса с электродвигателем вентагрегата могут быть:

- с непосредственным расположением рабочего колеса на валу электродвигателя;

- с соединением, через муфту различных конструкций;

- с клиноременной передачей.

Основными характеристиками вентиляторов являются следующие:

- расход (подача) воздуха, м³/ч;

- полное давление, Па;

- частота вращения, об/мин;

- КПД;

- мощность установочная, КВт;

- уровень звукового давления, дБ.

Указанные характеристики оборудования приводятся в каталогах и справочниках. Номер вентилятора определяется наружным диаметром рабочего колеса, выраженные в дециметрах.

Наибольшее распространение получили вентагрегаты общего назначения обычного исполнения, предназначенные для перемещения газовых сред, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности обычного воздуха, а содержание пыли и других примесей без липких и волокнистых материалов не более 100 мг/м³.

Радиальный вентилятор состоит из спирального кожуха (улитки), лопаточного рабочего колеса, основания или рамы, электродвигателя. Спиральный кожух имеет круглый входной патрубок и обычно прямоугольного сечения выходной патрубок. В зависимости от направления подачи воздуха кожух может фиксироваться на раме в различных положениях. Вентиляторы могут быть правого или левого вращения, что определяется со стороны всасывающего отверстия (по часовой стрелке - правое, против - левое).

Осевые вентиляторы представляют собой конструкцию, состоящую из рабочего колеса пропеллерного типа, расположенного в цилиндрическом корпусе (обечейке) и насаженного на вал электродвигателя. В некоторых случаях рабочее колесо приводится в движение с помощью клиноременной передачи.

Потолочные вентиляторы являются разновидностью осевых, но в отличие от них не имеют кожуха, ротор электродвигателя вращает три или более горизонтально расположенных лопасти. Эти вентиляторы подвешивают к потолку; они служат для увеличения подвижности воздуха в помещениях в жаркое время года.

Крышные вентиляторы предназначены для установки на кровле бесчердачных перекрытий промышленных и общественных зданий. Выпускаются с вертикальным расположением вала рабочего колеса как осевые, так и радиальные. Осевые крышные вентиляторы применяют в качестве децетрализованных систем общеобменной вентиляции, обычно без сети воздуховодов. Радиальные могут использоваться также и для воздуха от местных отсосов, если не требуется очистка воздуха, выбрасываемого в атмосферу. Промышленность выпускает радиальные виброизолированные крышные вентиляторы типа ВКР и осевые с фекальным выбросом, типа ВКО.

Вентиляторы крышные радиальные дымоудаления с выходом потока в стороны (ВКРСк...ДУ) предназначены для перемещения образующихся при пожаре дымовоздушных смесей из здания наружу. Вентиляторы могут работать при температуре перемещаемой среды: 400 °С - не менее 120 минут; при 600 °С не менее 120 минут.

Вентилятор представляет собой устройство, включающее лопастное колесо, приводимое во вращение электродвигателем, и расположенное внутри станины. Двигатель крепится к подмоторной плите снаружи станины и располагается вертикально. Рабочее колесо установлено непосредственно на валу электродвигателя и вращается по часовой стрелке. Электродвигатель закрыт колпаком. Станина состоит из верхнего и нижнего дисков, которые скреплены стойками. К нижнему диску крепится входной патрубок, который направляет дымо-воздушную смесь к рабочему колесу.

Диаметральные вентиляторы состоят из рабочего колеса барабанного типа с загнутыми вперёд лопатками и корпуса. Высокий КПД, компактность и возможность осуществлять поворот потока в широких пределах позволяют применять эти вентиляторы во многих агрегатированных установках СВ и СКВ (например, в фэнкойлах и Сплит-системах).

Широкое применение находят канальные круглые (К, KV) и прямоугольные (КЕ, КТ) вентиляторы. Вентиляторы серии К предназначены для установки воздуховодах непосредственно, тогда как вентиляторы серии KV предназначены для крепления к строительным конструкциям. Основными преимуществами канальных вентиляторов являются малогабаритность, технологичность при монтаже, удобство обслуживания.

Для защиты от аэродинамического шума, генерируемого вентиляторными установками, применяют шумоглушители. Они бывают трубчатые и пластинчатые. Трубчатые глушители могут быть круглого (ГТК) или прямоугольного сечения (ГТП), а пластинчатые только прямоугольного (ГП). Все трубчатые глушители имеют нормализованные присоединительные размеры для соединения их с воздуховодами. Изготавливают их из оцинкованной стали. В качестве шумопоглащающего материала применяют маты из ваты и супертонкого волокна. Для защиты от выдувания материалы потоком воздуха применяют защитное покрытие состоящее из перфорированного оцинкованного стального листа обтянутого стеклотканью. Толщина шумопоглощающего слоя равна 95 - 150 мм. Длина выбирается из условий рационального раскроя оцинкованного листа шириной 1000 и равна 980 и 480 мм, при этом длина активной части составляет соответственно 880 и 380 мм.

Глушитель пластинчатый (ГП) представляет собой сборную секцию, состоящую из металлического кожуха длиной 1000 или 1500 мм с размещением внутри пластинами, зафиксированными при помощи направляющих. Такая секция собирается в собранном виде доставляется на место монтажа. Из этих секций набирается глушитель нужной длины. Для уменьшения гидравлического сопротивления на входе в глушитель устанавливаются обтекатели. Пластина шумоглушителя состоит из корпуса, выполненного из оцинкованного перфорированного листа. Между перфорированными листами уложен шумопоглощающий материал.

Рассмотренное оборудование может быть смонтировано в едином корпусе и представлять собой блок, который принято называть вентиляционной установкой.

По назначению и конструктивному исполнению они бывают: приточные, приточно-вытяжные и вытяжные. Приточные установки состоят из корпуса, в котором смонтированы: фильтр, воздухонагреватель (воздухоохладитель), вентагрегат, звуко - шумоизоляция, система автоматики.

Приточно-вытяжные установки могут быть дополнены теплоутилизаторами, а также включают вытяжной вентагрегат и регулирующие клапаны.

В целях утилизации тепла и холода выбрасываемого вытяжными вентустановками в виде воздуха с температурой выше (ниже), чем наружная используют теплоутилизаторы следующих типов:

- регенеративные (ротационные) теплообменники;

- рекуперативные пластинчатые перекрестноточные теплообменники;

- рекуперативные трубчатые теплообменники « тепловые трубы»;

- рекуперативные змеевиковые теплообменники с промежуточным теплоносителем.

Основа ратационного теплообменника - медленно вращающееся колесо (ротор) с насадкой из гофрированных и плоских алюминиевых лент толщиной 0,1 - 0,15 мкм, образующих множество мелких каналов параллельно оси роторной насадки. Через одну половину ротора проходит поток тёплого воздуха, удаляемого вытяжной установкой, а через вторую половину, двигаясь противоточно, проходит поток холодного приточного воздуха (в зимний период).

Утилизация тепла происходит при перемещении роторной насадки из потока тёплого (вытяжного) воздуха в потоках холодного (приточного). Вращение ротора осуществляется с частотой 12 мин^-1 от мотор-редуктора.

Пластинчатый теплообменник состоит из набора алюминиевых пластин, помещенных в корпусе из оцинкованной стали. Вытяжной теплый воздух проходит через пакет пластин, передавая свое тепло холодному приточному воздуху, протекающему с другой стороны пластин.

В теплоутилизаторах на базе тепловых трубок теплообмен между вытяжным и приточным воздухом основан на фазовом превращении наполнителя трубок (хладон). Нижняя половина трубок, которые устанавливаются вертикально, находится в потоке тёплого воздуха, верхняя - в потоке холодного. Нагреваемый хладон, испаряясь, перемещается из нижней части в верхнюю, где конденсируется и отдаёт через стенки трубки тепло конденсации приточному воздуху, а сам стекает вниз и цикл повторяется.

В схеме теплоутилизации с промежуточным теплоносителем теплообменник, установленный в системе притока свежего воздуха, соединён замкнутым контуром с аналогичным теплообменником в системе вытяжки. Циркуляция теплоносителя, в качестве которого используется водный раствор гликоля, осуществляется с помощью насоса. При этом теплота, утилизируемая из вытяжного воздуха, используется для подогрева приточного.

Теплоутилизаторы нашли широкое применение в системах кондиционирования воздуха (СКВ) в зданиях и сооружениях различного назначения. Основным аппаратом, который обеспечивает централизованное приготовление воздуха и создаёт заданный температурно-влажностный режим, является центральные кондиционеры. Они могут быть неавтономными, снабжаемые извне теплом, холодом и электроэнергией. Источником холода обычно является холодильная машина, не входящая в блок оборудования кондиционера. Автономный кондиционер представляет собой агрегат со встроенной холодильной установкой, устанавливаемый непосредственно в обслуживаемом помещении.

Современные центральные кондиционеры выпускаются из унифицированных типовых секций, позволяющих осуществлять все процессы обработки воздуха, а также поддерживать заданные климатические параметры в помещении. Герметично соединяемые между собой типовые секции могут быть скомпонованы в линейном, смежном или двухъярусном исполнении в зависимости от технического задания.

Посекционная конструкция позволяет скомпоновать агрегат как стандартной, так и индивидуальной конфигурации. Корпусные панели функциональных блоков выполнены из оцинкованной стали в виде «сэндвичей», содержащих негорючий теплозвукоизоляционный материал толщиной от 30 до 50 мм. Боковые панели съёмные, обеспечивающие лёгкий доступ к оборудованию. Крепление панелей осуществляется посредством специальных зажимов.

Стандартный вариант поставки центрального кондиционера включает следующие секции:

Конструкция и технические параметры секций

Приёмная секция состоит из корпуса с наружным клапаном и без него.

Смесительная секция состоит из корпуса и одного или двух клапанов для смешивания рециркуляционного и наружного воздуха. Клапаны могут быть стандартной или герметичной конструкции. Приемный и рециркуляционный клапаны регулируются индивидуально, чтобы обеспечить требуемое соотношение смеси. Смешивание воздуха внутри смесительной камеры является полным, что позволяет достичь равномерного распределения температуры воздуха по всему сечению смесительной камеры. Воздухозабор наружного воздуха в смесительной камере может быть фронтальным либо боковым.

Фильтровальная секция включает в себя корпус и фильтровальные элементы, состоящие из:

- панельных фильтров класса EU3 (EUROVENT 4/5: G85 соответствующих ASHRAE 52-76; с показателем фильтрации А = 89 % для теста AFI).

- карманных фильтров EU3 - EU9 (EUROVENT 4/5). Панельные фильтры состоят из вставленного в стальную

рамку фильтрующего материала из синтетических или стеклянных волокон. Фильтрующие элементы имеют толщину 15,25 или 50 мм. Термостойкость синтетических фильтрующих элементов составляет 800 °С, а стеклянных волокон - 100 °С.

Фильтрующие элементы панельного типа можно выдвигать из корпуса по направляющим для очистки, промывки или замены.

Карманные фильтры возможны двух типов: регенерируемые (моющиеся) типа EU3 и одноразовые типа EU3 - EU9. Фильтрующие элементы изготавливаются из синтетических или стеклянных волокон. Метод удаления фильтрующих элементов определен для каждого из классов. Регенерируемые фильтрующие элементы выдвигаются по направляющим на одной стороне кондиционера, тогда как одноразовые элементы удаляются непосредственно внутри корпуса.

Теплообменники состоят из медных трубок с алюминиевыми ребрами. Коллекторы и водоподводящие соединения сделаны из стали и защищены антикоррозийным покрытием. Теплообменники могут использоваться для нагрева и охлаждения воздуха. Для скоростей потока во фронтальном сечении в интервале V = 2,5 .... 4 м/c после воздухоохладителя устанавливается каплеуловитель (сепаратор). Сепаратор изготовлен из оцинкованного стального листа. Под воздухоохладителем устанавливается поддон для конденсата. Он изготавливается из оцинкованного стального листа, а его внутренняя поверхность защищена двойным покрытием на эпоксидной основе. Секция воздухоохладителя должна дополнительно комплектоваться холодильной станцией. Теплообменники могут выдвигаться из корпуса секции по направляющим. Возможна комплектация теплообменника, изготовленного из материала: сталь-сталь, сталь-алюминий.

Пластины шумоглушителя, разделяющие воздушный поток, изготовлены из листового оцинкованного железа. Поглотитель шума - негигроскопический материал, способный выдержать скорость потока воздуха до 20 м/с. Различная длина и частота установки шумопоглощающих перегородок определяют степень шумоглушения.

Вентиляторная секция состоит из корпуса, в котором установлен центробежный вентилятор с 2-х сторонним всасыванием и с клиноременной передачей. При одном и том же размере вентиляторной секции в нее могут быть установлены два типа вентиляторов с лопатками, загнутыми вперед или назад. В вентиляторную секцию любого типоразмера можно поместить вентилятор трех разных размеров. Для эффективной виброизоляции электродвигатель и вентилятор смонтированы на общем основании, которое установлено в корпусе вентиляторной секции на виброизоляторах. Выход вентилятора в вентиляторной секции оборудован гибкой вставкой. Вентиляторы с лопатками, загнутыми вперед или назад, имеют корпус одного размера и различаются только типом установленного электродвигателя.

Рабочие колеса вентиляторов и валы балансируются статически и динамически. В вентиляторах в зависимости от их рабочих характеристик используются различные типы подшипников.

Электродвигатели для удобства регулировки натяжения ремня смонтированы на направляющих салазках. Электродвигатели снабжены защитой IP 54.

Для обеспечения необходимого охлаждения электродвигателей температура окружающего воздуха не должна превышать 40 °С. Электродвигатели, рассчитанные на более высокие температуры, могут быть установлены по специальному заказу.

Секция увлажнения

Форсуночные камеры орошения. Секция изготавливается в разных вариантах в зависимости от степени увлажнения. Стандартная секция увлажнения оборудована стояками с патрубками на которые надеваются, самоочищающиеся форсунки, разбрызгивающие воду в направлении и против воздушного потока. На входе установлен входной сепаратор, а на выходе смонтирован каплеуловитель. На водоотводящей линии в баке (поддоне) секции увлажнения установлен сетчатый фильтр, поплавковый клапан, контролирующий расход и уровень воды, слив и перелив.

Бак секции увлажнения (поддон) расположен либо под устройством кондиционирования воздуха, либо внутри него.

Для повышения эффективности тепломассообмена используется камера орошения. Она оборудована двумя радами форсунок, один из которых направляет воду по потоку воздуха, а другой против потока. Патрубки изготовлены из стальных трубок, защищенных от коррозии.

Конструкция форсунки обеспечивает распыление большого расхода воды в виде мелкого тумана, а патрубок форсунки защищен от засорения. Форсунки легко устанавливаются в патрубках с помощью специальных фиксаторов. Коэффициент орошения u = 1.

Водяные циркуляционные насосы монтируются на отдельном основании, установленном под секцией увлажнения.

Увлажнение воздуха паром (парогенератор). В случае использования парового увлажнителя испарение влаги осуществляется посредством нагрева воды в паровом цилиндре увлажнителя.

Для возможности интеграции в кондиционер распределительного паропровода увлажнителя сторонних поставщиков под секцию увлажнения предоставляется пустая секция, комплектуемая дренажным поддоном из оцинкованной стали или опциональным поддоном из нержавеющей стали.

Пустая секция конструктивно изготовлена так же, как и все остальные секции.

Парогенератор имеет ряд преимуществ в сравнении с форсуночным увлажнительными камерами:

- значительно меньше размера;

- возможность устанавливать парогенератор вне кондиционера, а парораспределительные трубки вставить в воздуховод или свободную секцию кондиционера;

- отсутствие поддона - источника накопления солей жесткости и различных вредных веществ,

- простота эксплуатации,

- возможность регулирования эффективности увлажнения.

Основным недостатком парогенераторов является их высокая энергоёмкость, поэтому их применение должно соответствовать возможностям энергоснабжения.

Секция поверхностного увлажнения

Поверхностный увлажнитель воздуха состоит из кассеты (орошаемая насадка) с гигроскопическим материалом, на которую из поддона насосом через водосборник посредством гибких трубок через водораспределитель подается вода. Материал насадки впитывает влагу и при прохождении через её развитую поверхность воздух увлажняется. Не усвоенная влага в виде капель стекает в поддон. Расход воды подаваемый на насадку регулируется клапаном. Подпитка и заполнение поддона осуществляется поплавковым клапаном. Слив в дренажную систему осуществляется вентилем. Эффективность орошаемой насадки зависит от площади и времени контакта воздуха с насадкой и, следовательно, от фронтального сечения кассеты, её глубины и скорости прохода воздуха.

Теплорекуперационная секция

Ротационные теплообменники. Ротационный теплообменник имеет вращающееся колесо (ротор) с насадкой из негигроскопического, т.е. неабсорбирующего влагу материала, аккумулирующего и передающего тепловую энергию. Рабочее колесо помещено в кожух из оцинкованной стали, выдвигаемый из кондиционера по направляющим рельсам. Привод ротора обеспечивается 3-х фазным редукторным электродвигателем с управлением типа Включено/Выключено.

Использование высокоэффективного уплотнителя позволяет избежать утечек воздуха по периметру ротора и загрязнения приточного воздуха вытяжным в результате внутреннего перетекания потоков.

Для поддержания чистоты рабочего колеса ротационный теплообменник оснащен подсекцией продувки.

Опции:

- электронный регулятор скорости вращения ротора;

- ротор с насадкой из гигроскопичного материала.

Пластинчатые (перекрёстноточные) теплообменники. Пластинчатый теплообменник состоит из набора алюминиевых пластин, помещенных в корпус из оцинкованной стали.

Теплообменник такого типа можно эксплуатировать при перепаде давления воздушных потоков до 1000 Па. При этом утечки воздуха между приточным и вытяжным потоками составляют менее 1 %.

На стороне вытяжки теплообменника устанавливается поддон для сбора конденсата.

Во избежание нерационального использования воздухонагревателя защиты от обмерзания, устанавливаемого перед теплообменником, а также для предотвращения загрязнения самого теплообменника в период, когда рекуперация тепла не требуется, секция рекуперации может опционально комплектоваться байпасным устройством.

Кроме того, байпас позволяет реализовать в кондиционере функцию естественного охлаждения, обеспечивающую охлаждение помещения за счёт непосредственной подачи прохладного наружного воздуха.

Трубчатые теплообменники «тепловые трубы». Трубчатый теплообменник представляет собой медные трубки с алюминиевым оребрением, помещенные в корпус из нержавеющей стали. Теплообменник, который может быть 2, 4, 6 или 8-рядным, заполняется теплопередающей жидкостью, находящейся в состоянии межфазного перехода «пар-жидкость».

Для разделения потоков вытяжного и свежего приточного воздуха по центру теплообменника устанавливается переборка. Опционально секция рекуперации комплектуется байпасным устройством.

Как правило, теплообменник типа «тепловая труба» используется в кондиционере двухярусной конфигурации.

Электрокалориферы, устанавливаемые в секции на направляющих рельсах, состоят из нагревательных элементов, выполненных из нержавеющей стали, и комплектуются реле защиты от перегрева с ручным перезапуском. Для удобства обслуживания реле подключается к контактной колодке, расположенной за инспекционной дверцей.

Система управления обеспечивает взаимосвязанную работу вентилятора и калорифера, предусматривая опережающий запуск и запаздывающее выключение вентилятора относительно выключения/включения электрокалорифера.

Автономные кондиционеры (АК) являются лучшим и наиболее экономным решением, проблемы кондиционирования воздуха в ресторанах, театрах, банках, торговых центрах или жилых помещениях. При желании устройства оборудуются нагревателем, что позволяет обеспечить комфортное обогревание помещения. Автономные кондиционеры могут быть легко установлены в новых или уже существующих зданиях благодаря небольшому весу и размеру.

Фирмы-производители поставляют АК разных моделей производительностью по воздуху от 3000 до 3200 м³/ч, по холоду от 14000 до 155000 ккал/ч. Модели могут быть поставлены с учётом использования вентиляционных коробов или без них, эти модели могут поставляться со свободной камерой. Некоторые модели поставляются совместно с воздуховодами и с возможностью забора наружного воздуха.

В комплект АК входят: компрессор, испаритель, конденсатор, вентилятор испарителя, воздушный фильтр, панель управления.

Автономные кондиционеры поставляются в упакованном виде. Работа на месте установки включает в себя только присоединение к коробкам, подключение воды для конденсатора и линии электропитания.

Компрессоры. В автономных кондиционерах используются бесшумные и надежные компрессоры оснащены нагревателем картера, предохранителями по температуре и электрическому току.

Испарители. Испарители состоят из медных трубок с алюминиевыми ребрами. Обеспечен хороший контакт между трубкой и ребрами. Таким образом достигается высокая эффективность теплообменника. В соответствии с установленными нормами, испарители выдерживают рабочее давление, равное 15 кг/см².

Конденсатор. Конденсаторы изготавливаются из медных трубок с короткими ребрами, закатанными в стальные листы. Головные части изготовлены из чугуна. В соответствии с установленными нормами конденсаторы имеют размеры, достаточные, чтобы вместить холодильный агрегат, присутствующий в системе. По хладоагенту допустимое давление - 21 кг/см², по воле - давление в 1 кг/см². Испарители и конденсаторы протестированы с использованием сухого азота.

Вентиляторы испарителя. Вентиляторы испарителя радиального типа с ременной передачей имеют двухстороннее всасывание воздуха и лопасти, загнутые вперед. Они динамически и статически отбалансированы. Вентиляционные блоки смонтированы на резиновых изоляторах. В некоторых моделях применяются шкивы разных размеров для обеспечения необходимой скорости вращения колеса вентилятора.

Воздушный фильтр. Воздушные фильтры, допускающие очистку и установленные на агрегате со стороны заборов воздуха, очищают воздух, и могут быть легко заменены.

Панель управления. С помощью панели управления, расположенной на передней части, можно легко управлять агрегатом. На панели находятся следующие устройства: выключатель питания, пусковой выключатель, переключатель нагревания-охлаждения, регулировочные ручки электронного термостата, кнопка сброса для системы высокого давления, контрольные лампы отключения и функционирования.

Внутреннее устройство панели позволяет осуществлять контроль температурного режима и безопасности работы, позволяет осуществлять прямой запуск двигателя вентилятора, по схеме звезда-треугольник запуск и защиту двигателя компрессора, а также включает в себя необходимые электрические приборы, обеспечивающие работу и безопасность.

В комплект входят кабели, ведущие к предохранителю, который блокирует запуск двигателя компрессора без запуска водяного насоса конденсатора и вентилятора башни охлаждения.

Также поставляются кабели для механизма дистанционного управления. В панели управления установлено следующее контрольное оборудование:

- электронный термостат. Он контролирует работу компрессора, измеряя температуру рецикулярного воздуха. Таким образом, автоматически и с высокой чувствительностью контролируется работа компрессора в зависимости от комнатной температуры и предотвращается потеря энергии.

В моделях высокой производительности могут быть установлены датчики давления масла, датчики давления воздуха, счетчики работы часов компрессора и компоненты контура охлаждения.

К местным кондиционерам относят сплит-системы, состоящие из внешнего блока, в состав которого входит компрессорно-конденсаторный агрегат, и внутреннего испарительного блока. Внутренний блок устанавливают непосредственно в кондиционируемом помещении. Он предназначен для охлаждения, нагревания и фильтрации воздуха, а также обеспечения подвижности воздушных потоков. Внешний блок устанавливается в тех местах, где нагретый конденсатор может обдуваться воздухом более низкой температуры (на стене зданий, на крыше, чердаке и т.п.), внутренний блок может крепиться на стене, на полу, на потолке, за подвесным потолком (кассетный тип), а также быть оформленным в виде колонн-шкафов.

Более широкими возможностями обладают кондиционеры сплит-системы с приточной вентиляцией. Такая система используется в тех случаях, когда требуется подача свежего воздуха.

При значительном количестве обслуживаемых помещений рекомендуется применение системы с чиллерами и фанкойлами.

Чиллер - это холодильная установка ХУ, с помощью которой осуществляется процесс охлаждения воздуха в кондиционерах. Они рассматриваются как обслуживающие СКВ подсистемы, вырабатывающие «холод».

Наиболее распространенными ХУ в составе СКВ являются компрессорные установки. Они состоят из следующих основных элементов: компрессора, конденсатора, терморегулирующего вентиля (капиллярной трубки), испарителя и трубопроводов, соединяющих перечисленные элементы в замкнутую систему, в которой циркулирует хладоагент.

Охлаждение кондиционируемого воздуха происходит в воздухоохладительных секциях кондиционера - рекуперативных поверхностных теплообменниках, по внутренним каналам которых проходит промежуточный хладоноситель, циркулирующий также через испаритель ХУ, находящийся на некотором расстоянии от кондиционера. В качестве хладоносителя применяются жидкости (антифризы, вода и т.д.), этот вариант холодоснабжения используется и в системах с фанкойлами.

Холодильный агент (хладоагент) является рабочим телом холодильной машины, изменяющим свое агрегатное состояние в процессе прохождения в элементах оборудования, работающих как по прямому циклу (режим охлаждения), так и по обратному (режим теплового насоса). Отбирая тепло из окружающей среды, хладоагент кипит, переходя их жидкого в газообразное состояние. За счет эндотермического характера процесса происходит вырабатывание холода. Отобранное у воздуха тепло удаляется из холодильной машины в процессе перехода хладоагента из газообразного состояния в жидкое при экзотермическом процессе в конденсаторе.

Стандарт NF 35-400E подразделяет хладоагенты на три группы, уточняет условия использования различных холодильных систем, их расположение, условия прокладки трубопроводов для транспортировки хладоагента в зависимости от группы, к которой относится хладоагент, а также категории помещений.

Хладоносители являются промежуточным телом, с помощью которого осуществляется перенос тепла от воздуха охлаждаемого помещения к хладоагенту. Хладоносителем может служить вода, водные растворы солей и жидкости с низкой температурой замерзания. В настоящее время находят все большее применение растворы многоатомных спиртов (пропиленгликоль, этиленгликоль, глицерин), что характерно для систем центрального кондиционирования.

При проектировании и монтаже систем с гликолиевыми теплоносителями следует учитывать их физико-химические особенности. Гликоли имеют меньший молекулярный размер, что приводит к образованию утечек (особенно при низких температурах и высоких концентрациях), при неправильном подборе прокладочного материала в уплотнениях. Не рекомендуется применять трубы из оцинкованной стали в системах с гликолиевыми хладоносителями.

Фанкойлы предназначены для помещений, где необходим индивидуальный подход к кондиционированию воздуха: гостиницы, медицинские учреждения, школы и т.д.

Фанкойлы имеют следующие варианты установки:

- напольный;

- встраиваемый напольный скрытый;

- подвесной потолочный;

- внутрипотолочный.

Каждый вариант имеет пять типоразмеров.

Конструкции и технические параметры

Корпус установки. Корпус установки состоит из двух частей, внутренней и внешней оболочек. Внутренняя оболочка изготовлена из оцинкованных стальных листов с нанесением покрытия способом окунания в подогретый пропиточный состав, которая обеспечивает максимальную антикоррозийную защиту. Современный эстетический дизайн создает внешнюю оболочку. Внешняя оболочка корпуса изготовлена из стальных листов с лакокрасочным покрытием, нанесенным методом электростатического напыления. На корпусе фанкойла напольного открытого типа имеется съемная передняя крышка, которая обеспечивает легкий доступ для технического обслуживания, ремонта и ухода за фильтрами, клапанами и теплообменниками. На верхней части корпуса фанкойла расположены маленькие крышечки, обеспечивающие доступ как к панели управления и клапанам, так и к угловой вентиляционной решетке со спускной трубкой.

Изоляция. Внутренняя поверхность корпуса установки и внешняя сторона поддонов конденсата имеет специальную теплоизоляцию для поглощения шума и предотвращения образования конденсации.

Вентиляторы и двигатели. Вентиляторы двустороннего всасывания с вперед загнутыми лопатками вместе с двигателями подсоединяются к основному каркасу. Двигатель работает в шестискоростных режимах (1, 3, 5 или 2, 4, 6), что позволяет изменять скорость и объем воздуха.

Теплообменники. Теплообменники представляют собой медные трубы с алюминиевым оребрением и обеспечивают максимальный теплоперенос за счет их специальной формы и оптимального расхода тепло-холодоносителя.

Поддоны конденсата. Конденсат с теплообменника собирается в гидроизолированном поддоне из оцинкованной стали и направляется к пластиковому поддону конденсатора. Здесь он отфильтровывается и поступает к дренажной линии.

Вспомогательные устройства

Воздушные фильтры. Используются легкосъемные регенеративные фильтры на полиуретановой основе.

Заборный канал наружного воздуха. Является необязательным устройством, подсоединяемым к установке. Требуемое количество наружного воздуха регулируется посредством ручного управления вентиляционной решеткой.

Четырехтрубная система. Представляет собой единый теплообменник, где нагрев и охлаждение осуществляется посредством прохода тепла и холодоносителя по собственным циркулярным трубкам. Благодаря этой системе контроль за обработкой воздуха в каждой комнате осуществляется как в отдельной зоне.

Электрические нагреватели. Подсоединяются в ряд с охлаждающим теплообменником.

Трехходовой клапан с встроенным электроприводом.

Эти клапаны могут устанавливаться как вспомогательные комплектующие устройства в системе охлаждения или нагрева. С использованием соответствующего термостата они контролируют расход воды для достижения эффективного кондиционирования воздуха.

Устройство управления. Объем воздуха и производительность установки регулируется селекторным переключателем скорости вентилятора, который как вспомогательное устройство может находиться наверху установки. Возможно достижение большего ряда альтернатив для блока управления, используя в комплексе термостат, селекторный трехскоростной переключатель и трехходовой клапан с встроенным электроприводом. Контроль за режимом работы осуществляется установкой или дистанционными термостатами.

Воздушные завесы. Предназначены для создания на входе в сооружения воздушного барьера, препятствующего потерям тепла. Обеспечивая значительное потребление энергии в кондиционируемых или обогреваемых помещениях, воздушные завесы незаменимы для помещений, в которых входные двери или ворота приходится часто держать открытыми. Это могут быть торговые и выставочные залы, склады и производственные цеха, предприятия торговли и т.п.

Величина тепловых потерь через открытые проемы зависит от:

- разности давлений внутри и снаружи здания;

- разности температур внутри и снаружи здания;

- скорости ветра относительно проема.

В помещениях, оборудованных вентсистемами, очень важно добиться сбалансированной работы этих систем, т.е. количество воздуха, удаляемого из помещения, должно равняться количеству воздуха, подаваемого в помещение. Это позволит снизить перепад давления в проеме.

Все воздушные завесы имеют вентилятор, который создает интенсивный воздушный поток, направленный поперек проема. Воздушный поток следует направлять так, чтобы примерно 30% воздуха направлялось наружу. Этот «выброс» необходим для предотвращения холодных сквозняков у пола. Скорость потока воздуха у пола должна достигать около 2 м/с. Завесы производятся в трех вариантах исполнения: без нагрева, с водяным нагревательным элементом и с электрическим нагревательным элементом. В летнее время воздушные завесы могут работать без включения нагревательных элементов, оберегая охлаждаемые помещения от проникания тепла извне. В зависимости от конструктивных особенностей проемов завесы могут устанавливаться сбоку от проема, либо над проемами или воротами, поднимающимися вверх.

4.7.3. Воздуховоды и сетевое оборудование

Назначение и конструкции воздуховодов

В приточных системах воздуховоды служат для перемещения и распределения чистого воздуха, подаваемого от приточных камер или кондиционеров в помещения, а в вытяжных системах, наоборот, для сбора и удаления загрязненного воздуха, перемещаемого к вытяжному вентилятору с последующим выбросом в атмосферу.

Самая большая группа воздуховодов - стальные круглого или прямого сечения.

Воздуховоды (прямые и фасонные части) прямоугольного и круглого сечения изготавливаются по видам и размерному ряду, принятому в:

- ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей»;

- СНиП II-33-75;

- ТУ 36-737-93 «Воздуховоды металлические»;

- СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование».

В зависимости от условий эксплуатации систем вентиляции воздуховоды могут быть изготовлены из различных материалов.

Для транспортировки воздуха с температурой до 80 °С и относительной влажностью до 60 % воздуховоды изготавливаются из:

- тонколистовой холоднокатаной оцинкованной стали толщиной 0,5 - 1,0 мм, ГОСТ 14918-80 (200 - 420 г цинка на м² стали);

- тонколистовой горячекатаной стали толщиной 0,5 - 1,0 мм, ГОСТ 16523-70, ГОСТ 19903-74 (сталь без покрытия).

Предпочтительнее для указанных условий эксплуатации применять оцинкованную сталь.

При транспортировке воздуха с температурой и относительной влажностью выше указанных пределов используют также оцинкованную сталь и, кроме того, углеродистую сталь толщиной до 1,5 - 2,0 мм.

Если в транспортируемой воздушной смеси содержатся химически активные газы, пары или пыль, то воздуховоды изготавливаются из металлопласта, углеродистой стали толщиной до 1,5 - 2,0 мм с соответствующим для данной воздушной смеси защитным покрытием.

Для перемещения особо агрессивных сред воздуховоды изготавливаются из тонколистовой коррозийно-стойкой, жаростойкой и жаропрочной сталей.

Прямоугольные и круглые воздуховоды обеспечивают герметичность по классу «Н» ТУ 36-736-93 и «В» по EVROVENT2/2 с пределом давления и разряжения 750 Па.

Воздуховоды круглого сечения имеют ряд преимуществ перед прямоугольными: более прочны при одинаковой толщине металла, менее трудоемки в изготовлении, меньший расход металла (18 - 20 %)

Воздуховоды прямоугольного сечения лучше вписываются в интерьер административных и общественных зданий и часто их применяют при прокладке через пространство с ограниченной высотой (над подшивным потолком, в низких помещениях и т.д.)

По виду соединения листового металла при изготовлении воздуховоды делятся на фальцевые и сварные.

Фальцевые воздуховоды изготавливают из тонколистовой стали толщиной до 1 мм включительно (иногда до 1,5 мм) с помощью фальцевых швов - специально прокатанных кромок, плотно прижатых одна к другой. По назначению и конструктивному исполнению виды фальцевых соединений весьма разнообразны.

Сварные воздуховоды изготавливают из тонколистовой стали толщиной 0,7 мм и более (обычно 1,4 - 2,0 мм) сваркой листов внахлестку или встык.

Воздуховоды круглого сечения изготавливают как прямо-шовными (швы параллельны оси), так и спиральными со спирально-замковым или спирально-сварными швами. Прямошовные фальцевые воздуховоды изготавливают с прямым по длине листа швом, соединяющим между собой две кромки листа на лежачем фальце.

Спирально-замковые воздуховоды изготавливают на специальных станках путем спиральной навивки стальной ленты шириной 137 мм. Кромки ленты соединены между собой в замок по спиральной образующей. Спирально-сварные трубы изготавливают из стальной горячекатаной ленты шириной 400 - 750 мм.

Отдельные детали вентсистем, монтируемых из элементов круглого сечения (воздуховоды, фасонные части, сетевые устройства) соединяют между собой на фланцах, бандажах или с применением ниппелей. Герметизация стыков обеспечивается применением резиновых уплотнителей.

Сеть воздуховодов компонуется из унифицированных деталей: прямых участков, переходов, отводов, тройников, крестовин и заглушек. Следует применять воздуховоды и фасонные части наружным диаметром 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800, 2000 мм. Воздуховоды на бандажном соединении изготавливаются диаметром до 630 мм включительно.

Толщину листовой стали для воздуховодов, по которым перемещается воздух с температурой не выше 80 °С, следует применять: до D = 450 мм - 0,55 мм; от D = 500 мм до D = 800 мм - 0,7 мм; свыше D = 800 мм - 1,0 мм.

Прямые участки следует применять длиной 2500, 3000, 4000, 5000, 6000 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Применяемые материалы и технология изготовления фасонных частей обеспечивает их высокое качество, конфигурация - достаточно хорошую аэродинамику воздушных потоков.

Воздуховоды ниппельного соединения - это безфланцевые воздуховоды с большим и разнообразным числом фасонных частей, позволяющих создавать любые конфигурации вентиляционных сетей.

Фасонные части воздуховодов имеют отличительную особенность: при изготовлении на заводе в них заделываются прокладки из резины для герметизации мест соединения.

Сеть воздуховодов монтируется из прямых участков и фасонных частей просто и быстро. Для их соединения достаточно, слегка поворачивая в сторону, небольшим усилием вдвинуть фасонную часть в прямой участок. Герметизация стыка, при этом произойдет автоматически. 3 - 4 заклепки или самонарезающихся винта, поставленных по периметру стыка, сделают его надежным и более плотным. Герметичность соединения обеспечивается также оклейкой его специальной липкой лентой.

Применяемые материалы и технология изготовления фасонных частей обеспечивают их высокое качество, конфигурация - достаточно хорошую аэродинамику воздушных потоков.

Следует применять воздуховоды внутренним диаметром 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000, 1250 мм.

Воздуховоды круглого сечения, алюминиевые гибкие предназначены для использования в качестве отводов, уток и компенсирующих участков в системах вентиляции, а также для прокладки в труднодоступных местах (для уменьшения трудоемкости монтажных работ) в системах воздушного отопления и кондиционирования воздуха культурно-бытовых и промышленных сооружений.

Сопротивление гибких воздуховодов примерно в 1,8 раз выше обычных металлических воздуховодов, поэтому применять их в качестве прямых участков не рекомендуется.

Для изготовления алюминиевых воздуховодов применяется лента из фольги толщиной 0,18 мм.

Способы соединения воздуховодов ВАГГ: на бандажах или манжетах. Соединительные детали заказываются отдельно. Для соединения на бандажах заказываются: патрубки для ВАГГ и бандажи. Для соединения на манжетах используется: соединительная термоусаживающаяся уплотняющаяся манжета (СМУТ).

Воздуховоды алюминиевые гибкие используются при перемещении среды не содержащей химически активные газы и пыли, с температурой не более 60 °С и относительной влажности не более 80 %.

Воздуховоды изготавливаются в климатическом исполнении У и ХЛ категории размещения 3 и 4 эксплуатации макроклиматических районах с умеренным и холодным климатом.

Воздуховоды прямоугольного сечения могут быть как шовными, так и на защелочном соединении, которые собирают из отдельных плоских или Г-образных панелей непосредственно на объектах монтажа. Стандартная длина прямых участков 2500 мм.

Для обеспечения жесткости при стороне сечения более 400 мм необходимо выполнять зиги с шагом 200 - 300 мм по периметру воздуховода и диагональные перегибы (зиги). При стороне более 1000 мм, кроме того, нужно ставить внутренние рамки жесткости, которые закрепляются точечной сваркой или заклепками. Соединение воздуховодов и фасонных частей может выполняться на фланцах, специальных профильных шинах и с применением планочно-реечного соединения.

При соединении на шинах на каждую сторону воздуховода надевают профильную шину, а в углах точечной сварки прикрепляют штампованные уголки. При сборке соединения устанавливают прокладку и закрепляют соединения четырьмя болтами. Если ширина шины более 300 мм, в качестве добавочного крепления применяется защелка. Расстояние между защелками не более 300 мм. Длина стороны воздуховода на шинах до 2000 мм.

При использовании планочно-реечного соединения углы соединяемых деталей надрезают и две противоположные стороны загибают на 180°. Ширина загибаемой кромки 10 - 12 мм. Для соединения по размерам сторон нарезают планки и рейки. Неизогнутые стороны вставляют в планки, а на отогнутые концы надвигают рейки. Толщина планок и реек равна толщине металла воздуховода.

Сеть воздуховодов прямоугольного сечения компонируется из унифицированных деталей: прямых участков, переходов, отводов, тройников, крестовин и заглушек.

Следует применять воздуховоды размерами наружных сечений:

Толщину листовой стали для воздуховодов прямоугольного сечения размерами большей стороны следует применять: до 250 мм - 0,55 мм; от 300 мм до 1000 мм - 0,8 мм; от 1200 мм до 2000 мм - 1,0 мм.

Прямые участки следует применять длиной до 2500 мм. По конструктивным и технологическим условиям допускается изменение длины прямоугольного участка. Номенклатура, основные размеры воздуховодов соответствуют строительным нормам и правилам.

Воздуховоды, изготовленные из неоцинкованной стали, их соединительные крепежные детали (включая внутренние поверхности фланцев) должны быть огрунтованы (окрашены) на заготовительном предприятии в соответствии с рабочим проектом. Окончательная окраска наружной поверхности воздуховодов производится после их монтажа.

Сетевое оборудование

Приточный воздух подается в помещения через воздухораспределительные устройства, образующие компактные, плоские, веерные, конические или закрученные струи. Воздухораспределители должны быть простыми в конструктивном исполнении, создавать определенный вид струи, удовлетворять архитектурным и эстетическим требованиям, иметь незначительные аэродинамические сопротивления, малый уровень аэродинамического шума, позволять регулировать количество и направление выпуска воздуха. Поскольку совместить этот противоречивый перечень требований в одной конструкции невозможно, воздухораспределители многочисленны и по своим конструктивным и аэродинамическим характеристикам каждый из них рекомендуется только для вполне определенного места установки.

Научно-исследовательскими организациями проведена унификация конструкций воздухораспределителей и разработаны рекомендации по их применению.

В качестве воздухораспределителей используют различные типы решеток.

Приточно-вытяжные вентиляционные решетки. Предназначены для оборудования систем вентиляции, воздушного отопления и кондиционирования воздуха в зданиях, помещениях и сооружениях различного назначения. Исполнение решеток учитывает повышенные требования к внешнему виду. Изготовлены решетки из листовой оцинкованной стали.

Предусмотренное регулирующее устройство обеспечивает возможность регулирования расхода приточного воздуха и изменения направления и скорости воздушного потока.

Регулирование расхода воздуха и изменение наклона лопаток регулятора направления осуществляется с помощью ключа.

Имеют пожаробезопасное исполнение за счет применения негорючих лакокрасочных материалов широкой цветовой гаммы.

Возможен выпуск решеток любых типоразмеров, по специальному заказу.

Выпускается несколько типов вентиляционных решеток:

- решетки с вертикальными и (или) горизонтальными жалюзи;

- решетки с вертикальными и (или) горизонтальными жалюзи и блоком регулировки;

- решетки с вертикальными и горизонтальными жалюзи и блоком регулировки.

Приточно-вытяжные решетки с горизонтальными пластинами для регулирования диапазона действия и направления воздушного потока. Пластины каплеобразной формы настраиваются поштучно. Возможна установка блока регулирования объема воздуха. Основной цвет - белый. Покраска в любой цвет по желанию заказчика.

Приточно-вытяжные решетки с вертикальными пластинами для регулирования диапазона действия и направления воздушного потока. Пластины каплеобразной формы настраиваются поштучно. Возможна установка блока регулирования объема воздуха. Основной цвет - белый. Покраска в любой цвет по желанию заказчика.

Приточно-вытяжные решетки с вертикальными и горизонтальными пластинами для регулирования диапазона действия и направления воздушного потока. Пластины каплеобразной формы настраиваются поштучно. Возможна установка блока регулирования объема воздуха. Основной цвет - белый. Покраска в любой цвет по желанию заказчика.

Крепление решеток осуществляется:

- при помощи болтов (видимое крепление) без монтажной рамы или с монтажной рамой;

- на зажиме защелки (невидимое крепление) без монтажной рамы.

Решетки щелевые регулируемые типа Р имеют подвижную заслонку, позволяющую регулировать расход воздуха за счет изменения площадки живого сечения щелей.

Решетка вентиляционная регулируемая типа РВ состоит из двух элементов: регулятора направления, позволяющего изменить угол выпуска струи воздуха в вертикальной плоскости в пределах 30° от горизонтальной оси, и регулятора аэродинамических характеристик струи воздуха, изменяющего значения скоростного и температурного коэффициентов.

Решетки РВ выпускают трех модификаций, отличающихся опциями.

Потолочные воздухораздающие устройства - анемостаты (квадратные, круглые) предназначены для оборудования систем вентиляции, воздушного отопления и кондиционирования воздуха в зданиях, помещениях и сооружениях различного назначения. Исполнение решеток учитывает повышенные требования к внешнему виду. Изготовлены из листовой оцинкованной стали.

Предусмотренное регулирующее устройство обеспечивает возможность регулирования расхода приточного воздуха и скорости воздушного потока.

Имеют жесткие направляющие пластины для воздуха с блоком регулирования объема воздуха. Изготовлены из листовой стали. Возможна покраска в любой цвет по желанию заказчика.

Для регулирования вентиляционных систем применяют клапаны и заслонки общего назначения.

Клапаны обратные служат для предотвращения перетекания воздуха через воздуховод при остановленном вентиляторе. Клапаны с регулируемыми упорами можно использовать для регулирования подачи воздуха в вентиляционных установках. Клапаны могут быть установлены как в горизонтальном, так и вертикальном участке воздуха, в последнем случае поток воздуха должен быть направлен снизу вверх.

Заслонки воздушные унифицированные выпускаются круглого и прямоугольного сечения и представляют из себя обечайку или патрубок (корпус) из тонколистовой стали. В корпусе на осях закреплены лопатки поворотные (1 - 5 шт). поворот лопаток осуществляется вручную при помощи узла управления или при помощи исполнительного механизма (электропривода). Лопатки снабжены резиновым уплотнителем. Заслонки круглого сечения с ручным управлением выпускаются на ниппельном, бандажном и фланцевом соединении; заслонки прямоугольного сечения с ручным управлением - на фланцах из шины или уголка. Заслонки с площадкой под электропривод выпускаются только под фланцевое соединение.

Клапан воздушный регулирующий типа КВР состоит из корпуса, поворотных лопаток (1 - 5 шт.), привода и системы передачи движения от привода к лопаткам. Клапаны могут работать в режиме «открыто-закрыто» и в режиме регулировки воздушного потока.

Дроссель-клапаны предназначены для регулирования воздуха, проходящего по воздуховодам. Они состоят из патрубка, сектора управления и полотна, изготавливаются из тонколистовой оцинкованной стали. Положение полотна в клапане фиксируется через каждые 15° в воздуховодах диаметром свыше 500 мм дроссель-клапаны применять не рекомендуется из-за создаваемого ими аэродинамического шума.

Диафрагмы регулирующие предназначены для выравнивания давления на отдельных участках системы с целью обеспечения требуемого воздухораспределения в сети воздуховодов. Их изготавливают из тонколистовой стали и устанавливают между фланцами ответвлений от магистрально участка системы, либо у воздухораздающих или воздухоприемных устройств в процессе наладки систем на проектную производительность.

Шиберы применяют как для регулирования количества воздуха, так и отключения отдельных ветвей сети.

Для блокирования распространения пожара по каналам (воздуховодам, коллекторам, шахтам) систем вентиляции и кондиционирования воздуха, для противопожарной защиты проемов в ограждающих строительных конструкциях помещений, а также для открытия проемов в каналах систем вытяжной противодымной вентиляции зданий и сооружений различного назначения применяют клапаны огнезадерживающие и клапаны противопожарные.

Изготавливаются огнезадерживающие клапаны типа КОМ-1 с нормально закрытой заслонкой, использующейся для перераспределения дымогазовоздушных потоков в системах вентиляции.

Конструкция клапана предусматривает следующие способы открытия (закрытия) створок:

- дистанционный, с помощью привода;

- автоматический, по сигналам пожарных извещателей;

- автоматический, от плавкого предохранителя;

- ручной.

Герметичность (дымогазонепроницаемость) клапана в закрытом положении обеспечивается за счет специального термостойкого уплотнителя, размещаемого по периметру створок клапана.

Клапан противопожарный комбинированный КПК-1 оснащен автоматически и дистанционно управляемым приводом, обеспечивающим срабатывание клапана вне зависимости от пространственной ориентации плоскости его установки.

Конструкция клапана предусматривает следующие способы открытия (закрытия) створок:

- дистанционный, с помощью привода;

- автоматический, по сигналам пожарных извещателей;

- автоматический, от плавкого предохранителя;

- ручной.

Герметичность (дымогазонепроницаемость) клапана в закрытом положении обеспечивается за счет специального термостойкого уплотнителя. Размещаемого по периметру створок клапана.

Клапан противопожарный КЛОП-1 изготавливается нормально открытым (НО), нормально закрытым (НЗ) и дымовым.

Клапан НО (огнезадерживающий) предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Клапан устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки, перекрытия).

Клапан НЗ и дымовой предназначены для открывания проемов приточно-вытяжных систем аварийной противодымной вентиляции. Клапан может устанавливаться в проемах стен, перекрытий, подвесных потолков, а также в торце и на отводах воздуховодов.

Кроме сетевого оборудования в системах вентиляции используются следующие типовые детали и изделия. Зонты круглые ЗК и прямоугольные ЗП устанавливаются над вытяжными вентиляционными шахтами систем механической вентиляции для защиты от попадания атмосферных осадков.

Дефлекторы монтируют на вытяжных шахтах систем естественной вентиляции для усиления тяги. Дефлектор состоит из цилиндрической обечайки, диффузора, зонта и присоединительного фланца. При набегании ветрового потока на цилиндрическую обечайку, в ней образуется зона разряжения, способствующая работе вытяжной системы.

Пружинные амортизаторы предназначены для гашения механических колебаний, возникающих при работе вентилятора и являющихся источником механического шума. Они состоят из стальной пластины основания с приклеенной к ней листовой резиной, пружины из специальной стали и пяты, которая крепится к вентилятору. Вентилятор устанавливают не менее чем на четыре виброизолятора, положение которых регулируется до закрепления их на раме, которая должна иметь горизонтальное положение.

4.7.4. Монтажно-сборочные работы

Общие указания по организации и основные требования к производству работ

Вентиляционные работы выполняются в соответствии с проектом, требованиями действующих норм и правил (СНиП), проектом производства работ и настоящими указаниями.

Производство монтажно-сборочных работ, а также сдачу законченным монтажом вентиляционных устройств осуществляет монтажный участок, в распоряжение которого в соответствии с проектом производства работ направляются бригады рабочих-монтажников соответствующих профессии и квалификацией, а при необходимости и наладчики.

До начала монтажных работ начальник монтажного участка или производитель работ вместе с представителем генерального подрядчика устанавливают по объекту строительства границы очередной работы-захватки в соответствии с проектом производства работ.

Монтаж санитарно-технических и вентиляционных устройств производится в сроки, предусмотренные графиком строительства.

При увязке вентиляционных работ с общестроительными и другими смежными работами необходимо учитывать местные условия и ряд общих правил:

- кронштейны, подвески и другие средства крепления оборудования, приборов и воздуховодов следует устанавливать, как правило, до начала отделочных работ;

- регулировка систем вентиляции производится непосредственно перед сдачей в эксплуатацию;

- магистральные участки воздуховодов вытяжных систем вентиляции следует монтировать вне зависимости от наличия технологического оборудования, а участки, присоединяемые непосредственно к технологическому оборудованию, только после его установки.

Примечание: монтаж воздуховодов следует начинать, как правило, от вентилятора.

- производство скрытых работ необходимо оформлять специальными актами;

Монтаж воздуховодов следует вести, как правило, укрупненными узлами (блоками).

Законченные монтажом вентиляционные устройства передаются генеральному подрядчику (заказчику) на ответственное хранение, о чем составляется соответствующий акт.

В случае утраты или повреждения сданных систем и устройств генеральный подрядчик (заказчик) возмещает монтажной организации стоимость недостающих и требующих замены приборов, оборудования, арматуры, деталей трубопроводов (воздуховодов) и их установки.

При монтаже вентиляционных систем должны быть обеспечены:

- плотность соединений и прочность креплений элементов систем;

- прямолинейность и отсутствие изломов прямых участков воздуховодов;

- исправное действие запорных и регулирующих сетевых устройств, оборудования, контрольно-измерительных приборов, а также их доступность для обслуживания, ремонта и замены;

- соблюдение предусмотренных проектом уклонов воздуховодов и трубопроводов;

- надежное закрепление приводов у насосов и вентиляторов.

Последовательность монтажа вентиляционных устройств. Требования к качеству работ

Монтаж вентиляционных устройств рекомендуется выполнять в такой последовательности:

а) установка вентиляционного оборудования, соединяемого непосредственно с воздуховодами;

Примечание: вентиляционное оборудование, к которому воздуховоды непосредственно не присоединяются (фильтры, калориферы и др.) устанавливаются до сборки воздуховодов или параллельно с ней.

б) разметка мест установки средств крепления воздуховодов, сверление отверстий;

в) установка и заделка средств крепления воздуховодов;

г) сборка прямых участков воздуховодов с фасонными деталями в укрупненные блоки;

д) подъем укрупненных блоков воздуховодов на проектные отметки с соединением блоков и выверкой линии воздуховодов;

е) подсоединение воздуховодов к технологическому оборудованию с выверкой и укреплением их;

ж) обкатка (механическое опробование) смонтированных вентиляторов;

з) предпусковое испытание и монтажная регулировка вентиляционных систем с оформлением соответствующего акта.

При необходимости законченные монтажом вентиляционные (отопительно-вентиляционные) системы во вновь строящихся зданиях сдаются во временную эксплуатацию генеральному подрядчику, а в действующих предприятиях - заказчику.

Передача вентиляционных систем во временную эксплуатацию оформляются актом.

Генподрядчик обязан после временной эксплуатации вентиляционных систем привести их в исправное состояние своими силами субподрядчика за свой счет.

Воздуховоды должны монтироваться вне зависимости от наличия технологического оборудования в соответствии с проектными привязками и отметками. Присоединение воздуховодов к технологическому оборудованию должно производиться после его установки.

Воздуховоды, предназначенные для транспортирования увлажненного воздуха, следует монтировать так, чтобы в нижней части воздуховодов не было продольных швов.

Участки воздуховодов, в которых возможно выпадание росы из транспортируемого влажного воздуха, следует прокладывать с уклоном 0,01 - 0,015 в сторону дренирующих устройств.

Прокладки между фланцами воздуховодов не должны выступать внутрь воздуховодов.

Прокладки должны быть изготовлены из следующих материалов:

- поролона, ленточной пористой и монолитной резины толщиной 4 - 5 мм или полимерного мастичного жгута (ПМЖ) - для воздуховодов, по которым перемещаются воздух, пыль или отходы материалов с температурой до 70 °С; асбестового шнура или асбестового картона - с температурой выше 70 °С;

- кислотостойкой резины или кислотостойкого прокладочного пластика - для воздуховодов, по которым перемещается воздух с парами кислот.

Для герметизации безфланцевых соединений воздуховодов следует применять:

- герметизирующую ленту «Герлен» - для воздуховодов, по которым перемещается воздух с температурой до 40 °С;

- мастику «Бутепрол» - для воздуховодов круглого сечения с температурой до 70 °С;

- термоусаживающиеся манжеты или ленты - для воздуховодов круглого сечения с температурой до 60 °С и другие герметизирующие материалы, согласованные в установленном порядке.

Болты во фланцевых соединениях должны быть затянуты, все гайки болтов должны располагаться с одной стороны фланца. При установке болтов вертикально гайки, как правило, должны располагаться с нижней стороны соединения.

Крепление воздуховодов следует выполнять в соответствии с рабочей документацией.

Крепления горизонтальных металлических неизолированных воздуховодов (хомуты, подвески, опоры и др.) на бесфланцевом соединении следует устанавливать на расстоянии не более 4 м одно от другого при диаметрах воздуховода круглого сечения или размерах большей стороны воздуховода прямоугольного сечения менее 400 мм и на расстоянии не более 3 м одно от другого - при диаметрах воздуховода круглого сечения или размерах большей стороны воздуховода прямоугольного сечения 400 мм и более.

Крепления горизонтальных металлических неизолированных воздуховодов на фланцевом соединении кругло сечения диаметром до 2000 м или прямоугольного сечения при размерах его большей стороны до 2000 мм включительно следует устанавливать на расстоянии не более 6 м одно от другого. Расстояния между креплениями изолированных металлических воздуховодов любых размеров поперечных сечений, а также неизолированных воздуховодов круглого сечения диаметром более 2000 мм или прямоугольного сечения при размерах его большей стороны более 2000 мм должны назначаться рабочей документацией.

Хомуты должны плотно охватывать металлические воздуховоды.

Крепления вертикальных металлических воздуховодов следует устанавливать на расстоянии не более 4 м одно от другого.

Чертежи нетиповых креплений должны входить в комплект рабочей документации.

Крепление вертикальных металлических воздуховодов внутри помещений с высотой этажа более 4 м и на кровле здания должно назначаться проектом.

Крепление растяжек и подвесок непосредственно к фланцам воздуховода не допускается. Натяжение регулируемых подвесок должно быть равномерным.

Отклонение воздуховодов от вертикали не должно превышать 2 мм на 1 м длины воздуховода.

Свободно подвешиваемые воздуховоды должны быть расчалены путем установки двойных подвесок через каждые две одинаковые подвески при длине подвески от 0,5 до 1,5 м.

При длине подвесок более 1,5 м двойные подвески следует устанавливать через каждую одинаковую подвеску.

Воздуховоды должны быть укреплены так, чтобы их вес не передавался на вентиляционное оборудование.

Воздуховоды, как правило, должны присоединяться к вентиляторам через виброизолирующие гибкие вставки из стеклоткани или другого материала, обеспечивающего гибкость, плотность и долговечность.

Виброизолирующие гибкие вставки следует устанавливать непосредственно перед индивидуальными испытаниями.

При изготовлении прямых участков воздуховодов из полимерной пленки допускаются изгибы воздуховодов не более 15°.

Для прохода через ограждающие конструкции воздуховод из полимерной пленки должен иметь металлические вставки.

Воздуховоды из полимерной пленки должны подвешиваться на стальных кольцах из проволоки диаметром 3 - 4 мм, расположенных на расстоянии не более 2 м одно от другого.

Диаметр колец должен быть на 10 % больше диаметра воздуховода.

Стальные кольца следует крепить с помощью проволоки или пластины с вырезом к несущему тросу (проволоке) диаметром 4 - 5 мм, натянутому вдоль оси воздуховода и закрепленному к конструкциям здания через каждые 20 - 30 м.

Для исключения продольных перемещений воздуховода при его наполнении воздухом полимерную пленку следует натянуть до исчезновения провисов между кольцами.

Вентиляторы радиальные на виброоснованиях и на жестком основании, устанавливаемые на фундаменты, должны закрепляться анкерными болтами.

При установке вентиляторов на пружинные виброизоляторы последние должны иметь равномерную осадку. Виброизоляторы к полу крепить не требуется.

При установке вентиляторов на металлоконструкции виброизоляторы следует крепить к ним. Элементы металлоконструкций, к которым крепятся виброизоляторы, должны совпадать в плане с соответствующими элементами рамы вентиляторного агрегата.

При установке на жесткое основание станина вентилятора должна плотно прилегать к звукоизолирующим прокладкам.

Зазоры между кромкой переднего диска рабочего колеса и кромкой входного патрубка радиального вентилятора как в осевом, так и в радиальном направлении не должны превышать 1 % диаметра рабочего колеса.

Валы радиальных вентиляторов должны быть установлены горизонтально (валы крышных вентиляторов - вертикально), вертикальные стенки кожухов центробежных вентиляторов не должны иметь перекосов и наклона.

Прокладки для составных кожухов вентиляторов следует применять из того же материала, что и прокладки для воздуховодов этой системы.

Электродвигатели должны быть точно выверены с установленными вентиляторами и закреплены. Оси шкивов электродвигателей и вентиляторов при ременной передаче должны быть параллельными, а средние линии шкивов должны совпадать.

Салазки электродвигателей должны быть взаимно параллельны и установлены по уровню. Опорная поверхность салазок должна соприкасаться по всей плоскости с фундаментом.

Соединительные муфты и ременные передачи следует ограждать.

Всасывающее отверстие вентилятора, не присоединенное к воздуховоду, необходимо защищать металлической сеткой с размером ячейки не более 70´70 мм.

Фильтрующий материал матерчатых фильтров должен быть натянут без провисов и морщин, а также плотно прилегать к боковым стенкам. При наличии на фильтрующем материале начеса последний должен быть расположен со сторон поступления воздуха

Воздухонагреватели кондиционеров следует собирать на прокладках из листового и шнурового асбеста. Остальные блоки, камеры и узлы кондиционеров должны собираться на прокладках из ленточной резины толщиной 3 - 4 мм, поставляемой в комплекте с оборудованием.

Кондиционеры должны быть установлены горизонтально. Стенки камер и блоков не должны иметь вмятин, перекосов и наклонов.

Лопатки клапанов должны свободно (от руки) поворачиваться. При положении «закрыто» должна быть обеспечена плотность прилегания лопаток к упорам и между собой.

Опоры блоков камер и узлов кондиционеров должны устанавливаться вертикально. Гибкие воздуховоды следует применять в соответствии с проектом в качестве фасонных частей сложной геометрической формы, а также для присоединения вентиляционного оборудования, воздухораспределителей, шумоглушителей и других устройств, расположенных в подшивных потолках, камерах.

Герметические дверки в вентиляционных камерах должны иметь уплотняющие прокладки и плотно прилегать к стенкам по всему периметру; гайки-барашки должны легко проворачиваться от руки.

Регулирующие устройства (шиберы, дроссель-клапаны, задвижки) должны легко открываться и закрываться. К ним должен быть обеспечен свободный доступ. Снаружи воздуховодов и камер должны быть устроены приспособления для фиксации шиберов и дроссель-клапанов и указатели положений их запорных органов.

Приводы для управления регулирующими устройствами вентиляционных систем должны располагаться на высоте не более 1,8 м от уровня пола или площадки.

Глава 5.
ИСПЫТАНИЕ И ПРИЕМКА ТЕХНИЧЕСКИХ СИСТЕМ

5.1. Общие указания

По завершении монтажных работ трубопроводы технических систем должны быть промыты водой до выхода ее без механических примесей и испытаны на прочность и герметичность.

Виды испытаний, способы испытаний, величины испытательных давлений, продолжительность и оценка результатов испытаний указываются в рабочей документации (как правило ссылками на действующие СНиП).

Испытания должны производиться до начала отделочных работ. Испытания трубопроводных систем гидростатическим методом следует выполнять при положительной температуре в помещениях здания (не ниже 5 °С).

При индивидуальных испытаниях оборудования выполняются следующие действия:

- проверка соответствия установленного оборудования и выполненных работ рабочей документации;

- испытание оборудования на холостом ходу и под нагрузкой в течении 4 часов непрерывной работы или в соответствии с требованиями технической документации на поставленное оборудование. При этом проверяются балансировка колес и роторов насосов и дымососов в сборе, исправность пусковых устройств, степень нагрева двигателя, выполнение требований к монтажу, указанных в технической документации предприятий-изготовителей.

5.2. Внутренняя канализация и водостоки

Перед испытанием смонтированной системы канализации производят внешний осмотр с проверкой прямолинейности прокладки и соблюдения уклонов, отсутствия переломов в раструбных соединениях, правильности и надежности крепления трубопроводов.

Отводные трубопроводы, проложенные в земле или подпольных каналах, испытывают до их закрытия наполнением водой до уровня пола первого этажа, а трубопроводы, проложенные в конструкциях междуэтажных перекрытий - наполнением водой на высоту этажа, при этом не должно быть утечки воды.

Испытания систем канализации должны выполняться методом пролива воды путем одновременного открытия 75 % санитарных приборов, подключенных к проверяемому участку, в течение времени, необходимого для его осмотра. Выдержавшей испытание признается система, если установлено отсутствие засоров в стояке и при ее осмотре не обнаружено течи через стенки трубопроводов и места соединений.

Испытания внутренних водосточных систем следует производить наполнением водой до уровня наивысшей водосточной воронки. Продолжительность испытания не менее 10 минут. Водостоки считаются выдержавшими испытание, если при осмотре не обнаружено течи, а уровень воды в стояках не понизился.

Результаты испытания систем оформляются актами.

При приемке систем канализации и водостоков предъявляется документация:

- комплект рабочих чертежей с надписями, сделанными лицами, ответственными за производство монтажных работ, о соответствии выполненных работ чертежам и внесенным в них изменениям;

- акты освидетельствования скрытых работ;

- акты испытания трубопроводов, систем, проложенных в междуэтажных перекрытиях и в грунте под полами;

В ходе приемки необходимо проверить:

- соответствие смонтированных систем предъявленной рабочей документации и требованиям СНиП;

- правильность уклонов, надежность крепления трубопроводов и приборов, исправность работы сети, санитарных приборов, отсутствие течи в соединениях.

5.3. Системы внутреннего холодного и горячего водоснабжения

Эти системы должны быть испытаны гидростатическим или манометрическим (пневматическим) методом с соблюдением требований ГОСТ 24054-0, ГОСТ 25136-82 и СНиП 3.05.01.

Испытания проводятся до установки водоразборной арматуры, при этом температура воздуха в помещениях должна быть не ниже 5 °С.

Концы трубопроводов в местах установки арматуры на время испытаний заглушают инвентарными пробками.

Величина испытательного давления при гидростатическом методе испытаний принимается равной 1,5 Рр (полуторократной величине рабочего давления). Система считается выдержавшей испытание, если в течение 10 минут нахождения под пробным давлением величина падения давления не превысила значения 0,05 МПа (0,5 кгс/см²) и не обнаружено течей (капель) в сварных швах, резьбовых соединениях, арматуре. По окончании испытаний до пуска систем необходимо выпустить воду.

Манометрические (пневматические) испытания систем выполняют в такой последовательности:

- систему заполняют воздухом испытательным давлением 0,15 МПа (1,5 кгс/см²) для выявления дефектов либо на слух, либо обмыливанием соединений;

- при обнаружении дефектов давление снижают до атмосферного и устраняют дефекты;

- после устранения дефектов систему вновь заполняют воздухом давлением 0,1 МПа (1 кгс/см²) и выдерживают под этим давлением 5 минут, при этом падение давления не должно превысить величины 0,01 МПа (0,1 кгс/см²).

Действие систем горячего водоснабжения проверяют по температуре воды, равной расчетной в наиболее удаленных точках системы, проверяют также циркуляционный режим работы систем.

По требованию приемочной комиссии в отдельных случаях проверяют эффективность действия систем холодного и горячего водоснабжения, путем открытия одновременно расчетного количества водоразборных кранов на выбранных стояках.

До приемки систем предъявляется следующая документация:

- комплект рабочих чертежей с подписями, сделанными лицами, ответственными за производство монтажных работ, о соответствии выполненных в натуре работ этим чертежам или внесенным в них изменениям;

- акты освидетельствования скрытых работ;

- акты испытания систем.

При приемке систем проверяют:

- соответствие выполненных работ, примененных материалов, арматуры и оборудования требованиям проекта и СНиП 3.05.01;

- правильность уклонов и прочность креплений трубопроводов, приборов и оборудования;

- отсутствие течей в трубопроводах и утечек воды через водоразборную арматуру и смывные устройства у санприборов;

- исправность действия водоподогревателей, насосов, арматуры и контрольно-измерительных приборов.

В акте приемки систем указывают:

- результаты испытания систем и проверки их действия;

- характеристику и данные о правильности работы водоподогревателей, насосов и соответствие их работы проектным данным;

- оценку качества выполненных работ.

По требованию органов саннадзора система водопровода после промывки перед пуском в эксплуатацию может быть подвергнута санитарной обработке с последующей тщательной промывкой водой питьевого качества.

5.4. Установки водяного пожаротушения автоматические

Испытания установок следует проводить согласно требованиям ГОСТ Р 50680-94, «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением», «Правил устройства электроустановок», утвержденных в установленном порядке, сопроводительной эксплуатационной документации на отдельные элементы установки и нормативной документации на установки.

Испытания следует проводить на этапах перед сдачей установок в эксплуатацию и в период эксплуатации не реже раза в 5 лет.

Испытания должны быть проведены с целью установления соответствия основных параметров установки требованиям настоящего стандарта и нормативной документации, утвержденной в установленном порядке.

Необходимость проведения огневых испытаний установки и проверки интенсивности орошения защищаемой площади и заданного времени срабатывания определяется заказчиком, органами Госпожнадзора или приемочной комиссией.

Огневые испытания следует проводить по программе и методике, утвержденной в установленном порядке и согласованной с органами Госпожнадзора.

Испытания установок следует проводить предприятиями (организациями), эксплуатирующими установки, или специализированной организацией, обслуживающей эти установки.

На период проведения испытаний должны быть предусмотрены мероприятия, обеспечивающие пожарную безопасность защищаемого объекта.

При приемке установки в эксплуатацию монтажная и наладочная организации должны предъявить:

- исполнительную документацию (комплект рабочих чертежей с внесенными в них изменениями);

- сертификаты, технические паспорта или другие документы, удостоверяющие качество материалов, изделий и оборудования, примененных при производстве монтажных работ;

- производственную документацию согласно приложению 1 ВСН 2661-01.

При сдаче установки в эксплуатацию должны быть проведены:

- внешний осмотр установки;

- индивидуальные испытания узлов установок.

Внешним осмотром устанавливаются:

- соответствия размещения технологического и электротехнического оборудования рабочим чертежам проекта;

- правильность установки и соединений оборудования, щитов, приборов, панелей, приемных станций, извещателей и т.п.;

- соответствие монтажа электротехнического оборудования требованиям ПУЭ;

- качество выполнения монтажных работ.

Перед проведением испытаний узлов управления все элементы и узлы установки, емкости, подлежащие заполнению водой, должны быть заполнены ею. Автоматический водопитатель, заполненный расчетным количеством воды, должен быть закачан воздухом до рабочего давления, указанного в проекте.

Наполнение установок водой следует проводить в такой последовательности:

а) проверяют возможность выпуска воздуха из верхних точек;

б) открывают устройства для выпуска воздуха;

в) медленно наполняют водой установку;

г) закрывают все устройства для выпуска воздуха.

Испытания правильности работы узлов управления спринклерных установок следует проводить путем открытия крана (вентиля) на спускном трубопроводе, предназначенного для проверки работы установки, при этом должны вскрыться клапан и сработать сигнальное устройство (возможен автоматический пуск насосов).

Испытания правильности работы узлов управления дрен-черных установок следует проводить при закрытой задвижке, установленной выше клапана, путем открытия крана (вентиля) на побудительном трубопроводе, при этом должен вскрываться клапан и сработать сигнальное устройство.

Емкости, работающие под давлением, должны быть зарегистрированы и испытаны в соответствии с требованиями «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением».

Гидравлические испытания емкостей, работающих без давления, следует проводить с соблюдением следующих требований:

- запорная арматура должна быть закрыта и обеспечено отсутствие течи через затворы, сальники и т.д.;

- залив воды следует проводить в два этапа;

На первом этапе емкость необходимо залить на высоту один метр и выдержать в течение суток для проверки герметичности днища. На втором этапе емкость необходимо залить до проектной отметки.

Емкость считается выдержавшей испытания, если в течение суток не обнаружено признаков течи.

Трубопроводы должны быть подвергнуты испытаниям с соответствии с требованиями СНиП 3.05.05.

Трубопроводы необходимо испытывать на прочность и герметичность. Вид, способ, продолжительность и оценку результатов испытаний следует принимать в соответствии с рабочей документацией.

Разделение (в случае необходимости) трубопроводов при испытаниях на участки, совмещение испытаний на прочность и герметичность и способов выявления дефектов принимает организация, осуществляющая испытания, если отсутствуют соответствующие указания в рабочей документации.

При гидравлических испытаниях допускается обстукивание стальных трубопроводов молотком массой не более 1,5 кг, трубопроводов из цветных металлов - не более 0,8 кг. При пневматических испытаниях обстукивания не допускается.

После окончания гидравлических испытаний жидкость должна быть удалена из трубопровода, а замерные устройства оставлены в открытом положении.

До начала пневматических испытаний должна быть разработана инструкция по безопасному ведению работ в конкретных условиях, с которой должны быть ознакомлены все участники испытаний.

Испытательное давление на прочность должно быть выдержано в течение 5 минут, после чего его снижают до рабочего.

При отсутствии указаний в рабочей документации время проведения испытания на герметичность должно определяться продолжительностью осмотра трубопроводов. Результаты признаются удовлетворительными, если не обнаружено утечек в соединениях и падения давления по манометру с учетом изменения температуры в период испытания. Итогом испытания является подписание акта приемки трубопроводов и оборудования для их комплексного опробования.

Испытания насосов и компрессоров следует выполнять в соответствии с ВСН 394.

Испытания спринклерных установок следует проводить в два этапа:

I этап - проверку проводят с помощью теплового импульса, имитирующего пожар и воздействующего непосредственно на спринклерный ороситель;

II этап - проверку проводят с соблюдением следующих требований:

- спринкленые оросители выбранного участка установки должны быть заменены соответствующими дренчерными оросителями;

- пуск установки проводят вручную.

Испытания дренчерных установок следует проводить в один этап с помощью импульса (дым, тепло, пламя), воздействующего непосредственно на соответствующий тип извещателя.

Выбор участков для испытаний спринклерных и дренчерных установок осуществляют представители Госпожнадзора на основании нормативной документации, утвержденной в установленном порядке.

Интенсивность орошения определяют на выбранном участке при работе одного оросителя для спринклерных и четырех оросителей для дренчерных установок при расчетном давлении.

Под участком установки, выбранным для испытаний, в контрольных точках должны быть установлен металлические поддоны размером 0,5´0,5 м и высотой бортов не менее 0,2 м.

Число контролируемых точек должно быть принято не менее трех, которые должны располагаться в наиболее неблагоприятных для орошения местах.

Интенсивность орошения в каждой контрольной точке (I) в (л/с · м²) должна быть не ниже нормативной и рассчитываться по формуле:

где g_под - объем воды, собранный в поддоне за время работы установки в установившемся режиме, л;

t - продолжительность работы установки, с;

f_пoд - площадь поддона, равная 0,25 м².

При получении неудовлетворительных результатов испытаний хотя бы по одному из параметров работы установки (заданная интенсивность орошения, время срабатывания) должны быть определены и устранены причины, а затем повторно проведены испытания.

Результаты повторных испытаний являются окончательными и заносятся в таблицу акта проведения испытаний установки (см. приложение А, ГОСТ Р 50680-94).

При испытании за время срабатывания установки должно приниматься время с момента получения сигнала о пожаре до момента начала истечения воды из оросителей.

5.5. Системы отопления и теплоснабжения

Приемка систем отопления, теплоснабжения и водоподогревателей производится по результатам гидравлического и теплового испытаний, а также наружного осмотра смонтированных устройств и оборудования.

Допускается испытание систем отопления пневматическим давлением (вместо гидравлического).

Гидростатическое (гидравлическое) испытание трубопроводов систем отопления и теплоснабжения производится при давлении, равном 1,5 рабочего, но не менее 0,2 МПа (2 кгс/см²) в самой нижней точке системы.

Система считается выдержавшей испытание, если в течение 5 минут нахождения ее под пробным давлением не превысит 0,02 МПа (0,2 кгс/см²) и отсутствуют течи в сварных швах, резьбовых соединениях, арматуре, приборах и оборудовании.

Величина испытательного (пробного) давления при гидростатическом методе испытания для систем отопления и теплоснабжения, присоединенных к теплоцентралям, не должна превышать предельного пробного давления для установленных в системе отопительных приборов и отопительно-вентиляционного оборудования.

Испытание водопоподогревателей гидравлическим давлением следует проводить отдельно для нагреваемой и нагревающей частей. При этом за рабочее давление принимается максимальное давление, определяемое как сумма статического и динамического напоров. Манометры должны быть проверенными и иметь шкалу с делениями через 0,1 кгс/см². Испытательное давление выдерживается в течение всего времени, необходимого для осмотра водоподогревателя.

Водоподогреватели признаются выдержавшими испытание, если:

- в течение времени нахождения под испытательным давлением не будет наблюдаться падение давления;

- не замечается видимых деформаций частей водоподогревателя;

- отсутствуют капли или потение в сварных швах.

Испытания следует производить при положительной температуре в помещениях, а по окончании испытаний воду из трубопроводов и водоподогревателей следует полностью слить.

Особенности испытания систем отопления из металлополимерных труб

После выполнения монтажных работ следует провести испытание системы на герметичность при давлении, превышающем рабочее в 1,5 раза, но не менее 0,6 МПа, при постоянной температуре воды.

При подготовительных работах перед гидравлическим испытанием системы необходимо:

- отключить (временно снять) предохранительные клапаны, регулировочные клапаны, датчики и др., если допустимое давление указанной арматуры меньше величины пробного давления;

- отключенные элементы заменить заглушками или запорными клапанами, допустимое давление от которых больше величины пробного давления;

- подключить к системе манометр с точностью измерения 0,01 МПа.

Систему следует заполнить водой медленно при открытых воздухоспускных устройствах во избежание образования воздушных пробок.

Гидравлические испытания необходимо проводить при постоянной температуре в два тапа:

1-й этап - в течение 30 минут дважды поднимать давление до расчетной величины через каждые 10 мин. В последующие 30 мин падение давления в системе не должно превышать 0,06 МПа;

2-й этап - в последующие 2 ч падение давления (от давления, достигнутого на 1-м этапе) не должно быть больше, чем на 0,02 МПа.

Гидравлическое испытание системы напольного отопления необходимо проводить до заливки трубопроводов бетоном (раствором).

Тепловое испытание напольных систем отопления из металлополимерных труб следует осуществлять после того, как бетон окончательно затвердеет, т.е. через 20 - 28 дней. Испытания следует начинать с температуры теплоносителя 25 °С с ежедневным увеличением температуры на 5 °С до тех пор, пока она не будет соответствовать проектной величине.

Тепловые испытания и приемки систем в эксплуатацию

Тепловые испытания систем отопления (на нормальный подогрев) должны производиться при расчетном расходе воды (по стоякам в том числе). Испытания при положительной температуре наружного воздуха должны производиться при температуре воды в падающих магистралях не менее 60 °С. При этом все нагревательные приборы должны прогреваться равномерно.

В случае отсутствия источников тепла в теплое время года испытание систем должно быть произведено подключением к источнику тепла.

Тепловое испытание систем отопления при отрицательной температуре наружного воздуха должно производиться при температуре теплоносителя в подающем трубопроводе, соответствующей температуре наружного воздуха во время испытания по отопительному температурному графику, но не менее 50 °С, и величине циркуляционного давления в системе согласно рабочей документации.

Тепловое испытание систем отопления следует проводить в течении 7 часов, при этом проверяется равномерность прогрева отопительных приборов.

До пуска системы в зимних условиях в здании (сооружении) необходимо заделать все наружные проемы, утеплить места входа (выхода) труб в здание, пригнать и утеплить наружные двери. Следует помнить, что система отопления рассчитывается на работу в устойчивом режиме при балансе теплопотерь и теплопритоков (тепловыделения оборудования, людей, освещения). Количество тепла, возмещаемого системой отопления, должно быть равно максимальному количеству тепла, теряемого ограждениями сооружения.

В материалах конструкций строящихся сооружений содержится большое количество строительной влаги, наличие которой повышает их теплопроводность и, соответственно, потери тепла на 20 - 30 %.

В связи с этим следует осуществлять мероприятия по искусственной просушке сооружения («натоп»). Практика показывает, что применение отопительной техники с использованием нагретого воздуха позволяет быстро и эффективно осуществить прогрев сооружения.

Пуск системы отопления должен производиться при положительной температуре во всех помещениях сооружения.

В зимнее время системы центрального отопления с открытой прокладкой трубопроводов допускается принимать без гидравлического испытания их при условии, если система удовлетворительно проработала не менее одного месяца. Системы отопления со скрытой прокладкой трубопроводов допускается принимать без гидравлического испытания их в целом, но с обязательным испытанием каждого стояка в отдельности. Испытание стояков производится путем поочередного отключения их от временно эксплуатируемой системы и допускается только после прогрева здания.

Документация, предъявляемая при промежуточной приемке систем должна содержать:

- комплект рабочих чертежей с надписями, выполненными лицами, ответственными за производство монтажных работ, о соответствии выполненных работ этим чертежам и внесенным в них изменениям;

- акты освидетельствования скрытых работ;

- паспорта на оборудование, приборы контроля, балансировочную арматуру и др.;

- акты испытаний систем;

- акт теплового испытания системы отопления.

При приемке систем отопления и теплоснабжения определяют:

- соответствие выполненных работ проекту и требованиям правил приемки (выполнение соединений, уклонов, правильность установки и прочность креплений трубопроводов, нагревательных приборов, правильность установки и исправное действие арматуры, контрольно-измерительных приборов, балансировочных устройств, расположение неподвижных опор, спускных и воздушных кранов и др.);

- отсутствие течи в сварных стыках, резьбовых соединениях, арматуре и др.;

- равномерность прогрева приборов;

- исправность и эффективность действия тепловых вводов для систем, присоединенным к тепловым сетям;

- относительная бесшумность работы насосов и другого вспомогательного оборудования;

В акте промежуточной приемки систем должны быть указаны:

- результаты испытания систем;

- характеристики водоподогревателей, насосов и другого оборудования;

- данные о качестве выполненных работ.

Документы по результатам промежуточной приемки служат в последующем основанием для получения разрешения на приемку в наладочную эксплуатацию всего комплекса объекта - теплового ввода, теплового пункта системы отопления (Ф1 ч. 1) и приемки в эксплуатацию объекта теплоснабжения (Ф1 ч. 2).

5.6. Вентиляция и кондиционирование воздуха

Завершающей стадией монтажа систем вентиляции и кондиционирования воздуха являются их индивидуальные испытания.

К началу индивидуальных испытаний систем следует закончить общестроительные и отделочные работы по вентиляционным камерам и шахтам, а также закончить монтаж и индивидуальные испытания средств обеспечения (электроснабжения, теплохолодоснабжения и др.). При отсутствии электроснабжения вентиляционных установок и кондиционирования воздуха по постоянной схеме подключение электроэнергии по временной схеме и проверку исправности пусковых устройств осуществляет генеральный подрядчик.

Монтажные и строительные организации при индивидуальных испытаниях должны выполнить следующие работы:

- проверить соответствие фактического исполнения систем вентиляции и кондиционирования воздуха проекту и требованиям настоящего раздела;

- проверить на герметичность участки воздуховода, скрываемые строительными конструкциями, методом аэродинамических испытаний по ГОСТ 12.3.018-79, по результатам проверки на герметичность составить акт освидетельствования скрытых работ по форме обязательного приложения 6 СНиП 3.01.01-85;

- испытать (обкатать) на холостом ходу вентиляционное оборудование, имеющее привод, клапаны и заслонки, с соблюдением требований, предусмотренных техническими условиями заводов-изготовителей.

Продолжительность обкатки принимается по техническим условиям или паспорту испытываемого оборудования. По результатам испытаний (обкатки) вентиляционного оборудования составляется акт по форме обязательного приложения 1. При регулировке систем вентиляции и кондиционирования воздуха до проектных параметров с учетом требований ГОСТ 12.4.021-75 следует выполнить:

- испытание вентиляторов при работе их в сети (определение соответствия фактических характеристик паспортным данным: подачи и давления воздуха, частоты вращения и т.д.);

- проверку равномерности прогрева (охлаждения) теплообменных аппаратов и проверку отсутствия выноса влаги через каплеуловители камер орошения;

- испытание и регулировку систем с целью достижения проектных показателей по расходу воздуха в воздуховодах, местных отсосах, по воздухообмену в помещениях и определение в системах подсосов или потерь воздуха, допустимая величина которых через неплотности в воздуховодах и других элементах систем не должна превышать проектных значений в соответствии со СНиП 41.01-2003;

- проверку действия вытяжных устройств естественной вентиляции.

На каждую систему вентиляции и кондиционирования воздуха оформляется паспорт в двух экземплярах.

Отклонения показателей по расходу воздуха от предусмотренных проектом после регулировки и испытания систем вентиляции и кондиционирования воздуха допускаются:

± 10 % - по расходу воздуха, проходящего через воздухораспределительные и воздухоприемные устройства общеобменных установок вентиляции и кондиционирования воздуха при условии обеспечения требуемого подпора (разряжения) воздуха в помещении;

+ 10 % - по расходу воздуха, удаляемого через местные отсосы и подаваемого через душирующие патрубки.

При комплексном опробовании систем вентиляции и кондиционирования воздуха в состав пусконаладочных работ входят:

- опробование одновременно работающих систем;

- проверка работоспособности систем вентиляции, кондиционирования воздуха и теплоснабжения при проектных режимах работы с определением соответствия фактических параметров проектным; выявление причин, по которым не обеспечиваются проектные режимы работы систем, и принятие мер по их устранению;

- опробование устройств защиты, блокировки, сигнализации и управления оборудования;

- замеры уровней звукового давления в расчетных точках.

Комплексное опробование систем осуществляется по программе и графику, разработанным заказчиком или по его поручению наладочной организацией.

Порядок проведения комплексного опробования систем и устранения выявленных дефектов должен соответствовать СНиП III-3-81.

Смонтированные и испытанные санитарно-технические и вентиляционные устройства предъявляются к сдаче комиссии в составе представителей заказчика, генерального подрядчика, монтажной организации и при необходимости авторов проекта.

Сдача-приемка систем отопления, горячего водоснабжения, вентиляционных, калориферных установок (узлами управления), присоединенных к тепловым сетям, осуществляется с участием представителя управления теплосети. Сдача-приемка систем газоснабжения производится с участием представителя газовой инспекции.

Комиссии должны быть предъявлены:

- перечень и краткая техническая характеристика подлежащих сдаче систем и устройств;

- ведомость допущенных отклонений от проекта и обоснование этих отклонений;

- рабочие чертежи с изменениями, внесенными при изготовлении и монтаже систем и устройств;

- акты приемки скрытых работ;

- акты гидравлического или пневматического испытания трубопроводов и оборудования.

По системам вентиляции и кондиционирования воздуха:

- паспорта на оборудование;

- акты о предпусковых испытаниях и регулировке систем.

Санитарно-технические и вентиляционные системы, предъявляемые к сдаче, во время сдачи-приемки должны действовать.

Сдача-приемка санитарно-технических и вентиляционных устройств фиксируется актами комиссии.

При приемке установок вентиляции и кондиционирования воздуха должны быть определены:

- соответствие выполненных работ проекту и требованиям настоящих правил (правильность изготовления и монтажа воздуховодов, установки вентиляционного оборудования и регулирующих устройств, надежность крепления устройств, выполнение работ по звукоизоляции вентиляционных камер и шахт и др.);

- исправность состояния воздуховодов и исправность действия вентиляционного оборудования, кондиционеров и регулирующих устройств.

Испытания и наладка установок вентиляции и кондиционирования воздуха на санитарно-гигиенические требования (определение содержания в воздухе рабочих помещений вредных газов и пыли, замеры температуры и влажности воздуха и выявление соответствия состояния воздушной среды действующим санитарно-технологическим нормам) должны производиться при полной нагрузке вентилируемых помещений.

Приложение 1 (обязательное)

АКТ
индивидуального испытания оборудования (форма)

Глава 6.
ЭЛЕКТРОТЕХНИЧЕСКИЕ УСТРОЙСТВА И ОБЩИЕ ПРАВИЛА ВЫПОЛНЕНИЯ МОНТАЖНЫХ РАБОТ

6.1. Общие положения

Эффективная и надежная работа всех технических система объекта зависит от правильного и бесперебойного электроснабжения.

В состав системы электроснабжения в общем виде входят следующие электротехнические устройства:

- электропроводки и кабельные линии, распределительные щиты, преобразователи;

- установки гарантированного питания;

- трансформаторы;

- электроустановочные изделия и другая коммутационная аппаратура, размещаемая внутри сооружения;

- электросиловые установки;

- заземляющие устройства.

При организации и производстве работ по монтажу и наладке электротехнических устройств следует соблюдать требования СНиП 3.05.06-85, действующих нормативных документов, Правил устройства электроустановок, утвержденных Минэнерго и ведомственных нормативных документов.

Документом, который конкретизирует и развивает требования действующих нормативных документов, в том числе серии стандартов ГОСТ Р 50571.1 - ГОСТ Р 50571.18 и новых ПУЭ (седьмого издания) является Свод правил по проектированию и монтажу электроустановок жилых и общественных зданий (СП 31-110-2003).

Содержание некоторых основополагающих правил устройства и монтажа электроустановок, сформулированных в этом документе, приводятся ниже.

Применяемые в электротехнических установках оборудование и материалы должны соответствовать требованиям государственных стандартов, а также технических условий, утвержденных в установленном порядке, и иметь сертификат соответствия и пожарной безопасности согласно установленным перечням.

Конструкция, исполнение, способ установки, класс изоляции и степень защиты электрооборудования должны соответствовать номинальному напряжению сети и условиям окружающей среды.

Для хранения и ремонта светильников и электрооборудования в общественных зданиях необходимо предусматривать отдельные помещения из расчета 10 м² на каждые 1000 светильников, но не менее 15 м², а также помещение для хранения технических средств, используемых для обслуживания светильников, установленных на высоте более 5 м от пола.

Электропомещения, каналы, ниши, закладные детали для электропроводок, плинтусы и наличники с каналами для электропроводок должны быть предусмотрены в архитектурно-строительных чертежах, проектах и чертежах строительных изделий по заданиям проектировщиков электротехнической части.

6.2. Схемы электрических сетей

Схемы электрических сетей должны строиться исходя из требований, предъявляемых к электробезопасности и надежности электроснабжения электроприемников зданий.

Количество вводно-распределительных устройств или главных распределительных щитов (ВРУ, ГРЩ), предназначенных для приема электроэнергии от городской сети и распределения ее по потребителям зданий, выбирается по соображениям обеспечения надежности электроснабжения с учетом конструкции здания и по построению схемы внешнего электроснабжения.

В жилых домах ВРУ рекомендуется размещать в средних секциях.

В общественных зданиях ГРЩ или ВРУ должны располагаться у основного абонента независимо от числа предприятий, учреждений и организаций, расположенных в здании.

В типовых проектах блок-секций жилых домов следует предусматривать планировочные решения, позволяющие изменять местоположение ВРУ при привязке проектов к конкретным условиям застройки.

У каждого из абонентов, расположенных в здании, должно устанавливаться самостоятельное ВРУ, питающееся от общего ВРУ или ГРЩ здания.

От общего ВРУ допускается питание потребителей, расположенных в других зданиях, при условии, что эти потребители связаны функционально.

Нагрузка каждой питающей линии, отходящей от ВРУ, не должна превышать 250 А.

Число стояков в жилых домах высотой 4 этажа и более, схемы их подключения к питающим линиям и ВРУ должны, как правило, соответствовать рекомендациям СП.

При превышении нагрузки стояка 250 А стояк следует выполнять состоящим из двух линий.

Линии питания лифтов, предназначенные для преимущественного использования пожарными подразделениями, должны прокладываться в соответствии с требованиями 7.19 и 14.12 настоящего Свода правил и иметь автономное управление с 1-го этажа (предусматривается в схемах управления лифтами).

Категория по надежности электроснабжения для питания электроприемников противопожарных устройств должна соответствовать требованиям 5.1.

При наличии в здании электроприемников, требующих первой категории по степени надежности электроснабжения, рекомендуется выполнять питание всего здания от двух независимых источников с устройством АВР независимо от требуемой степени обеспечения надежности электроснабжения других электроприемников в соответствии с 5.1.

При отсутствии АВР на вводе в здание питание электроприемников первой категории по надежности электроснабжения следует выполнять от самостоятельного щита (панели) с устройством АВР.

При наличии на вводе аппаратов защиты и управления этот щит (панель) с устройством АВР следует подключать после аппарата управления и до аппарата защиты.

При наличии на вводе автоматического выключателя, выполняющего функции управления и защиты, это подключение должно производиться до автоматического выключателя.

Панели щита противопожарных устройств должны иметь отличительную окраску (красную).

Аппараты защиты и управления линий, питающих противопожарные устройства, расположенные на ВРУ (ГРЩ), должны иметь отличительную окраску (красную).

Включение и отключение электродвигателей пожарных насосов должно быть местное, непосредственно у электродвигателей. Кроме того, необходимо предусматривать их дистанционное включение со шкафов пожарных кранов.

Управление системами дымоудаления и подпора воздуха должно быть автоматическим и дублироваться дистанционным управлением.

Питание аварийного освещения должно быть независимым от питания рабочего освещения и выполняться: при двух вводах в здание - от разных вводов, а при одном вводе - самостоятельными линиями, начиная от ВРУ или ГРЩ.

Распределительные линии сетей рабочего, эвакуационного и освещения безопасности, освещения витрин, рекламы и иллюминации в зданиях должны быть самостоятельными, начиная от ВРУ или ГРЩ.

Сети эвакуационного освещения и освещения безопасности могут быть общими.

Схемы электрических сетей жилых домов следует выполнять исходя из следующего:

- питание квартир и силовых электроприемников, в том числе лифтов, должно, как правило, осуществляться от общих секций ВРУ. Раздельное их питание следует выполнять только в случае, когда расчетом будет подтверждено, что величины размахов изменения напряжения на зажимах ламп в квартирах при включении лифтов выше регламентируемых ГОСТ 13109;

- распределительные линии питания вентиляторов дымоудаления и подпора воздуха при пожаре, установленные в одной секции, должны быть самостоятельными для каждого вентилятора, начиная от щита противопожарных устройств ВРУ. При этом соответствующие вентиляторы или шкафы, расположенные в разных секциях, допускается питать по одной линии независимо от числа секций, подключенных к ВРУ.

К одной питающей линии разрешается присоединять несколько стояков, при этом в жилых зданиях высотой более пяти этажей на ответвлении к каждому стояку должен устанавливаться отключающий аппарат.

Освещение лестниц, поэтажных коридоров, вестибюлей, входов в здание, номерных знаков и указателей пожарных гидрантов, огней светового ограждения и домофонов должно питаться линиями от ВРУ. При этом линии питания домофонов и огней светового ограждения должны быть самостоятельными. Питание усилителей, телевизионных сигналов, как правило, следует осуществлять самостоятельными линиями от ВРУ.

Силовые электроприемники общедомовых потребителей жилых зданий (лифты, насосы, вентиляторы и т.п.), как правило, должны получать питание от самостоятельной силовой сети, начиная от ВРУ.

В общественных зданиях от одной линии рекомендуется питать несколько вертикальных участков (стояков) питающей сети освещения. При этом в начале каждого стояка, питающего три и более групповых щитков, следует устанавливать защитный аппарат. Если стояк питается отдельной линией, установка защитного аппарата в начале стояка не требуется.

Электроустановки торговых предприятий, учреждений бытового обслуживания населения, административно-конторских и других помещений общественного назначения, встроенные в жилые дома, следует питать отдельными линиями от ВРУ (ГРЩ) дома (см. также 16.3 настоящих правил и 7.1 ПУЭ). При этом у каждого потребителя должно устанавливаться самостоятельное ВРУ.

Допускается питание указанных потребителей от отдельного ВРУ.

Питающие линии холодильных установок предприятий торговли и общественного питания должны быть самостоятельными, начиная от ВРУ или ГРЩ.

Электроприемники центральных тепловых пунктов (ЦТП) должны питаться не менее чем двумя отдельными линиями от ТП. Не допускается присоединение к этим линиям других электроприемников.

Питание систем диспетчеризации и освещения коллекторов следует выполнять от щитов ЦТП.

По одной линии следует питать не более четырех лифтов, расположенных в разных, не связанных между собой лестничных клетках и холлах. При наличии в лестничных клетках или в лифтовых холлах двух или более лифтов одного назначения они должны питаться от двух линий, присоединяемых каждая непосредственно к ВРУ или ГРЩ; при этом количество лифтов, присоединяемых к одной линии, не ограничивается. На вводе каждого лифта должен быть предусмотрен аппарат управления и защиты (предусматривается схемой и комплектацией лифта). Рекомендуется установка одного аппарата, совмещающего эти функции.

На вводах распределительных пунктов и групповых щитков должны устанавливаться аппараты управления.

Распределение электроэнергии к силовым распределительным щитам, пунктам и групповым щиткам сети электрического освещения следует, как правило, осуществлять по магистральной схеме.

Радиальные схемы следует, как правило, выполнять для присоединения мощных электродвигателей, групп электроприемников общего технологического назначения (например, встроенных пищеблоков, помещений вычислительных центров и т.п.), потребителей 1 категории по надежности электроснабжения.

Питание рабочего освещения помещений, в которых длительно могут находиться 600 и более человек (конференц-залы, актовые залы и т.п.), рекомендуется осуществлять от разных вводов, при этом к каждому вводу должно быть подключено около 50 % светильников.

Отклонения напряжения от номинального на зажимах силовых электроприемников и наиболее удаленных ламп электрического освещения не должны превышать в нормальном режиме ± 5 %, а предельно допустимые в послеаварийном режиме при наибольших расчетных нагрузках - ± 10 %. В сетях напряжением 12 - 50 В (считая от источника питания, например понижающего трансформатора) отклонения напряжения разрешается принимать до 10 %.

Для ряда электроприемников (аппараты управления, электродвигатели) допускается снижение напряжения в пусковых режимах в пределах значений, регламентированных для данных электроприемников, но не более 15 %.

С учетом регламентированных отклонений от номинального значения суммарные потери напряжения от шин 0,4 кВ ТП до наиболее удаленной лампы общего освещения в жилых и общественных зданиях не должны, как правило, превышать 7,5 %.

Размах изменений напряжения на зажимах электроприемников при пуске электродвигателя не должен превышать значений, установленных ГОСТ 13109.

6.3. Силовые распределительные сети

Силовые распределительные пункты, щиты и щитки следует располагать, как правило, на тех же этажах, где размещены присоединенные к ним электроприемники.

Присоединяемые к силовым распределительным пунктам, щитам и щиткам электроприемники рекомендуется объединять в группы с учетом их технологического назначения.

В силовых распределительных сетях для питания электроприемников рекомендуется использовать радиальные схемы, допускается при насыщенности помещений однотипным оборудованием использовать магистральные схемы питания.

В радиальных схемах допускается присоединение шлейфом (РЕ проводники должны присоединяться с помощью ответвления) второго электроприемника, если это не противоречит требованиям по подключению конкретного оборудования, при этом тип и сечение проводников перемычек должны соответствовать проводникам основной питающей линии, в обоснованных случаях допускается подключение шлейфом до трех дополнительных электроприемников, при этом суммарная нагрузка по току не должна более чем в два раза превосходить значение номинального рабочего тока вводного аппарата головного (первого) электроприемника.

Совместное питание по магистральной схеме электроприемников холодильного и технологического оборудования не допускается.

Аппараты управления силовыми электроприемниками должны устанавливаться возможно ближе к месту расположения управляемых механизмов:

- рассредоточено или группами на специальных конструкциях в шкафах станций управления;

- в напольных или навесных шкафах, устанавливаемых в нишах строительных конструкций, или открыто.

В схемах автоматического управления электродвигателями, при необходимости, должны быть предусмотрены устройства, исключающие их одновременное включение (например, путем отстройки по времени их включения).

В общественных зданиях питание штепсельных розеток для подключения электрических уборочных механизмов и рукосушителей (электрополотенец) должно осуществляться от силовой сети. Допускается подключение указанных электроприемников к сети электрического освещения.

В проектах электрооборудования следует также предусматривать сигнализацию о начале и окончании занятий в школах и учебных заведениях по подготовке кадров.

6.4. Групповые сети

Групповые линии освещения могут быть одно-, двух- и трехфазными в зависимости от их протяженности и числа присоединенных светильников. При этом в двух- и трехфазных групповых линиях запрещается использование предохранителей и однополюсных автоматических выключателей. Однофазные групповые линии следует выполнять трехпроводными, двухфазные - четырехпроводными и трехфазные - пятипроводными с отдельными N и РЕ проводниками. При использовании шинопроводов в системе TN-C допускается объединять N и РЕ проводники - PEN шина, при этом сечение PEN проводника должно быть не менее 10 мм² по меди. Запрещается объединять N и РЕ проводники разных групповых линий.

В муниципальных квартирах жилых домов рекомендуется предусматривать отдельные линии для питания штепсельных розеток, жилых комнат, освещения, штепсельных розеток электроприемников кухни и коридора. При наличии розетки в зоне 3 ванной комнаты должна предусматриваться установка УЗО на ток до 30 мА. В обоснованных случаях число линий может быть уменьшено до двух. Эти групповые линии разрешается выполнять с учетом смешанного или раздельного питания нагрузок. При смешанном питании штепсельные розетки, устанавливаемые в кухне и коридоре, следует, как правило, присоединять к одной групповой линии, а в жилых комнатах - к другой.

В квартирах жилых домов, оборудованных электрическими плитами, должна быть предусмотрена отдельная групповая линия для питания этих плит. Линии для питания однофазных электроплит должны выполняться медными проводниками сечением не менее 6 мм².

К групповым линиям освещения лестничных клеток, поэтажных коридоров, холлов, вестибюлей, технических этажей, подполий и чердаков разрешается присоединять на фазу:

- до 60 ламп накаливания мощностью до 60 Вт;

- до 75 люминесцентных ламп мощностью 40 Вт;

- до 100 люминесцентных ламп мощностью 20 Вт и менее.

Для коммутации однофазных групповых линий могут использоваться как однополюсные, так и двухполюсные выключатели.

Распределение нагрузок между фазами сети освещения общественных зданий должно быть, как правило, равномерным; разница в токах наиболее и наименее нагруженных фаз не должна превышать 30 % в пределах одного щитка и 15 % - в начале питающих линий.

6.5. Управление освещением

В жилых домах высотой 3 этажа и более рекомендуется управление искусственным рабочим освещением лестничных клеток, имеющих естественное освещение, осуществлять устройствами для кратковременного включения освещения с выдержкой времени, достаточной для подъема людей на верхний этаж или часть этажей многоэтажных домов. Такие устройства рекомендуется также предусматривать для управления освещением поэтажных коридоров и площадок перед мусороприемными клапанами (при необходимости).

Система управления эвакуационным освещением, освещением лифтовых холлов, площадок перед лифтами, первого этажа, лестниц, вестибюлей, имеющих естественное освещение, подъездов и входов в дома, а также линий питания устройств кратковременного включения должна обеспечивать автоматическое или дистанционное из диспетчерских пунктов включение освещения и линий питания с наступлением темноты и отключение с наступлением рассвета.

При любой системе автоматического или дистанционного управления освещением лестничных клеток должна быть предусмотрена блокировка, обеспечивающая возможность включения или отключения рабочего и эвакуационного освещения в любое время суток из электрощитового помещения или с вводно-распределительного устройства жилых домов.

Для управления рабочим освещением лестничных клеток и поэтажных коридоров зданий, имеющих естественное освещение, должны, как правило, предусматриваться выключатели кратковременного включения освещения.

В жилых домах, имеющих эвакуационное освещение, устройства кратковременного включения рабочего освещения поэтажных коридоров следует устанавливать:

- при длине коридора до 10 м - одно устройство на этаже в центре коридора;

- при общей длине коридора более 10 м - в каждом крыле коридора:

- при длине крыла коридора до 7 м - одно устройство;

- при длине коридора более 7 м с шагом 5 м - два и более устройств.

Управление рабочим освещением в торговых залах площадью 800 м² и более, в актовых залах, конференц-залах, обеденных залах столовых и ресторанов с числом мест в залах св. 300, вестибюлях и холлах гостиниц, а также в случаях, когда это требуется по условиям эксплуатации, должно быть, как правило, централизованным дистанционным.

Управление рабочим освещением лестничных клеток и коридоров, имеющих естественное освещение, а также входов в здание, световых указателей пожарных гидрантов, номерных знаков, наружных витрин и световой рекламы в общественных зданиях должно быть, как правило, автоматическим. При этом должно быть обеспечено по программе включение освещения с наступлением темноты и отключение с рассветом или по другой заданной программе.

В школах и учебных заведениях для подготовки кадров управление освещением коридоров и рекреаций следует, как правило, выполнять автоматическим, предусматривающим частичное отключение освещения со звонком на занятие и включение со звонком на перерыв или окончание занятий.

Централизованное дистанционное управление освещением следует, как правило, производить из помещения, в котором находится или в которое имеет доступ обслуживающий персонал.

Выбор способов и технических средств для систем автоматического дистанционного управления освещением (фотоэлектрическое в зависимости от величины освещенности, создаваемой естественным светом, или программное в зависимости от режима работы в здании) должен производиться в проекте.

При системах централизованного дистанционного или автоматического управления освещением питание цепей управления разрешается от линии, питающей освещение.

Аппараты управления в линиях питающей сети должны одновременно отключать, все фазные проводники. В необходимых случаях требуется отключение нулевого рабочего проводника.

Для помещений, имеющих зоны с разными условиями естественного освещения, управление рабочим освещением должно обеспечивать включение и отключение светильников группами или рядами по мере изменения естественной освещенности помещений.

При порядном включении светильников рекомендуется осуществлять питание каждого ряда светильников от различных фаз.

В учебных классах, аудиториях и других помещениях, где требуется повышенная зрительная работа, рекомендуется предусматривать плавное или ступенчатое регулирование искусственного освещения в зависимости от освещения естественным светом.

Управление освещением складских помещений, а также помещений для подготовки товаров к продаже в предприятиях торговли и общественного питания должно быть местным для каждого помещения с возможностью централизованного дистанционного отключения по окончании работы предприятий. Выключатели местного управления освещением должны быть расположены вне помещений на несгораемых конструкциях и заключены в шкафы или ниши с приспособлением для пломбирования.

Для местного управления рабочим освещением проходов и лестничных клеток, предназначенных для обслуживающего персонала в общественных зданиях, рекомендуется предусматривать устройства кратковременного включения с выдержкой времени, достаточного для прохода, подъема, спуска на любой этаж или часть этажей, при этом должна обеспечиваться возможность ручного управления освещением.

Для централизованного дистанционного управления рабочим освещением разрешается использовать автоматические выключатели, установленные на ВРУ или ГРЩ, распределительных пунктах и групповых щитках, а также на вводах в групповые щитки, где они устанавливаются в соответствии с требованиями 7.3 настоящего Свода правил.

Управление аварийным освещением осуществляется: выключателями, установленными в помещениях; с групповых щитков; с распределительных пунктов, ВРУ или ГРЩ; централизованно из пунктов управления освещением с использованием систем дистанционного или автоматического управления в зависимости от функционального назначения зданий и помещений и наличия в них служб эксплуатации и диспетчеризации.

Управление дежурным (ночным) освещением палат в лечебно-профилактических учреждениях должно предусматриваться дистанционным и управляться с поста дежурной медсестры.

Выключатели общего и дежурного освещения помещений для больных психиатрических отделений следует предусматривать в помещениях для обслуживающего персонала или в коридорах в специальных нишах с запирающимися дверцами.

Управление рабочим, аварийным и дежурным освещением конференц-залов и актовых залов должно осуществляться следующим образом:

- без эстрад и стационарных киноустановок - аппаратами, устанавливаемыми у входа в зал;

- с эстрадой: рабочим освещением - аппаратами, устанавливаемыми на эстраде; дежурным и аварийным - аппаратами, установленными на эстраде и у входа в зал;

- с эстрадой и стационарной киноустановкой: управление рабочим освещением - аппаратами, установленными на эстраде и в киноаппаратной, а дежурным и аварийным - аппаратами, установленными на эстраде, в киноаппаратной и у входа в зал. При наличии в зале микшерского пункта управление дежурным и аварийным освещением должно производиться аппаратами, установленными на эстраде, в киноаппаратной, у микшерского пункта и у входа в зал.

В конференц-залах и актовых залах со стационарными киноустановками при числе мест 400 и более рекомендуется устройство плавного регулирования освещения. При меньшем числе мест следует предусматривать включение освещения ступенями, но таким образом, чтобы последняя ступень создавала освещенность не более 20 % нормируемой.

В актовых залах школ и учебных заведений по подготовке кадров необходимость устройств плавного регулирования освещением определяется заданием на проектирование.

Для светильников, предназначенных для уборки помещений, следует предусматривать самостоятельное управление.

Для отключения групповых сетей освещения и линий питания уборочных механизмов книго- и архивохранилищ следует предусматривать отключающие аппараты, располагаемые вне хранилищ. При наличии входов в хранилища с двух сторон рекомендуется предусматривать возможность управления освещением у каждого входа.

Рабочее освещение проходов между стеллажами должно иметь дополнительное управление с установкой аппаратов непосредственно на несгораемых основаниях стеллажей или на стенах и колоннах вблизи прохода.

Выключатели освещения взрыво- и пожароопасных, сырых, влажных и других помещений с тяжелыми условиями среды, как правило, должны устанавливаться в близрасположенных помещениях с нормальной средой.

Отключающие аппараты сети освещения чердака должны быть установлены вне чердака.

Технические этажи и непроизводственные помещения, расположенные непосредственно под кровлей перекрытия и конструкции которых выполнены из несгораемых материалов, не рассматриваются как чердачные помещения.

В помещениях, где работы производятся в темноте, например в спектрографических лабораториях и фотолабораториях, управление освещением всего помещения или соответствующей его части должно осуществляться выключателями, установленными в помещениях у входа и, при необходимости, непосредственно на рабочих местах.

Управление заградительными огнями должно быть автоматизировано и включаться в зависимости от уровня естественной освещенности.

6.6. Защита внутренних электрических сетей напряжением до 1000 В и выбор сечения проводников

Защита электрических сетей напряжением до 1000 В в жилых и общественных зданиях должна выполняться в соответствии с 3.1, 1.7, 7.1 и разделом 6 ПУЭ.

Разрешается защита различных участков одной сети предохранителями и автоматическими выключателями.

Во внутренних сетях жилых и общественных зданий, как правило, следует применять автоматические выключатели с комбинированными расцепителями.

Уставки аппаратов защиты для взаиморезервируемых линий должны выбираться с учетом их послеаварийной нагрузки.

Номинальные токи комбинированных расцепителей автоматических выключателей или плавких вставок предохранителей с учетом 9.1 для защиты групповых линий и вводов квартир, включая линии к электроплитам, должны выбираться в соответствии с расчетными нагрузками.

В квартирных щитках, расположенных вне квартир, установка предохранителей не допускается.

Сечения проводов и кабелей выбираются в соответствии с 1.3 ПУЭ по условию нагрева длительным расчетным током в нормальном и послеаварийном режимах и проверяются по потере напряжения, соответствию току выбранного аппарата защиты, условиям окружающей среды.

Уставки защитных аппаратов на линиях, отходящих от ТП, должны приниматься по допустимым ПУЭ токам нагрузки для кабелей или токам послеаварийной нагрузки для резервируемых кабелей и быть ближайшими большими.

Для разрядных ламп в трехфазных пятипроводных распределительных и групповых линиях сечение нулевых рабочих проводников следует выбирать в соответствии с требованиями 7.1.45 ПУЭ.

При этом допустимую токовую нагрузку на провода, проложенные в трубах, следует принимать как для четырех проводов, проложенных в одной трубе.

Для ламп накаливания в трехфазных пятипроводных распределительных и групповых линиях при равномерной нагрузке фаз и применении трехфазных аппаратов управления освещением допустимую токовую нагрузку на фазные провода следует принимать как для трех проводов в одной трубе.

Трехфазные пятипроводные групповые линии используют для электроприемников, однофазные элементы которых соединены внутри электроприемника в звезду. Примерами таких электроприемников могут быть многоламповые трехфазные светильники.

В трехфазных пятипроводных групповых линиях все фазные проводники должны отключаться одновременно трехполюсным автоматическим выключателем.

Токи короткого замыкания

ВРУ, ГРЩ должны проверяться по режиму короткого замыкания в соответствии с требованиями 1.4 и 7.1 ПУЭ.

В линиях питания электроприемников I категории по надежности электроснабжения по режиму короткого замыкания должны также проверяться аппараты защиты. При этом автоматические выключатели должны быть устойчивыми к токам короткого замыкания.

Расчет токов короткого замыкания должен производиться из условия, что подведенное к трансформатору напряжение неизменно и равно номинальному значению.

6.7. Вводно-распределительные устройства, главные распределительные щиты, распределительные щиты, пункты и щитки

ВРУ и ГРЩ, как правило, должны размещаться в специально выделенных запирающихся помещениях (электрощитовых). Двери из этих помещений должны открываться наружу.

Не разрешается размещать ВРУ и ГРЩ в незадымляемых лестничных клетках.

Разрешается размещать электрощитовые в сухих подвалах при условии, что эти помещения отделены противопожарными перегородками с пределом огнестойкости не менее 0,75 ч.

В районах, подверженных затоплению, ВРУ и ГРЩ должны устанавливаться выше возможного уровня затопления.

ВРУ и ГРЩ разрешается размещать не в специальных помещениях при соблюдении следующих требований:

- степень защиты ВРУ должна быть не ниже IP31;

- устройства и щиты должны быть расположены в удобных и доступных для обслуживания местах (в отапливаемых тамбурах, вестибюлях, коридорах и т.п.);

- аппараты защиты и управления должны устанавливаться в металлическом шкафу или в нише стены, снабженных запирающимися дверцами. При этом рукоятки аппаратов управления не должны выводиться наружу, они должны быть съемными или запираться на замки.

В помещениях ВРУ и ГРЩ разрешается размещать оборудование слаботочных устройств и систем (усилители телесигналов, контролеры автоматизированных систем, аппаратуру и щитки системы дымоудаления и т.п.).

При этом проходы обслуживания между слаботочными устройствами и аппаратурой сильных токов должны соответствовать 4.1 ПУЭ, а панели ВРУ должны иметь исполнение не ниже IP2Х.

Электрощитовые, а также ВРУ и ГРЩ не допускается располагать непосредственно под уборными, ванными комнатами, душевыми, кухнями пищеблоков, моечными и другими помещениями, связанными с мокрыми технологическими процессами, за исключением случаев, когда приняты специальные меры по надежной гидроизоляции, предотвращающие попадание влаги в помещения, где установлены распределительные устройства. Следует исключать возможность проникания шумов от оборудования электрощитовых, расположенных рядом с помещениями, в которых уровень шума ограничивается санитарными нормами.

Прокладка через электрощитовые трубопроводов систем водоснабжения, отопления (за исключением трубопроводов отопления щитовой), а также вентиляционных и других коробов разрешается как исключение, если они не имеют в пределах щитовых помещений ответвлений, а также люков, задвижек, фланцев, ревизий, вентилей. При этом трубопроводы холодной воды должны иметь защиту от конденсации влаги, а горячей воды - тепловую изоляцию.

Прокладка через электрощитовые газопроводов и трубопроводов с горючими жидкостями, канализации и внутренних водостоков не допускается.

Электрощитовые должны оборудоваться естественной вентиляцией и электрическим освещением. В них должна обеспечиваться температура не ниже 5 °С.

Распределительные пункты и групповые щитки следует, как правило, устанавливать в нишах стен и запирающихся шкафах. При наличии специальных шахт для прокладки питающих сетей распределительные пункты и групповые щитки следует устанавливать в этих шахтах с устройством запирающихся входов в шахты для доступа к щиткам и пунктам только обслуживающего персонала.

В лестничных клетках зданий высота установки осветительных и силовых щитков и пунктов, размещаемых в нишах и не выступающих из плоскости стен, не нормируется.

Открыто установленные щитки и пункты должны размещаться на высоте не менее 2,2 м от пола, при этом не допускается уменьшение проходов, заданных нормами противопожарной безопасности.

Установка распределительных пунктов, щитов, щитков непосредственно в производственных помещениях пищеблоков, торговых и обеденных залах допускается как исключение при невозможности принять иное решение. При установке в торговых и обеденных залах они должны размещаться в нишах строительных конструкций с запирающимися дверцами и иметь надлежащее архитектурное оформление.

В учебных кабинетах и лабораториях школ и средних специальных учебных заведений распределительные щитки для питания учебных приборов следует устанавливать вблизи стола преподавателя.

В жилых и общественных зданиях запрещается применение комплектных устройств, внутренние соединения которых выполнены с использованием алюминиевых проводников. Допускается использование в распределительных устройствах специальных алюминиевых сплавов.

6.8. Устройство внутренних электрических сетей

Кабельные вводы в здания следует выполнять в трубах на глубине не менее 0,5 м и не более 2 м от поверхности земли. При этом в одну трубу следует затягивать один силовой кабель.

Прокладку труб следует выполнять с уклоном в сторону улицы. Концы труб, а также сами трубы при прокладке через стену должны иметь тщательную заделку для исключения возможности проникания в помещения влаги и газа.

По подвалу и техническому подполью здания допускается прокладка силовых кабелей напряжением до 1 кВ, питающих электроэнергией другие секции здания.

Внутренние электрические сети должны быть не распространяющими горение и выполняться кабелями и проводами с медными жилами в соответствии с требованиями 2.1 и 7.1 ПУЭ.

Допускается применение в питающих и распределительных сетях кабелей и проводов с алюминиевыми жилами сечением не менее 16 мм². Питание отдельных электроприемников, относящихся к инженерному оборудованию зданий (насосы, вентиляторы, калориферы, установки кондиционирования воздуха и т.п.), кроме оборудования противопожарных установок, допускается выполнять проводами и кабелями с алюминиевыми жилами сечением не менее 2,5 мм².

Провода электрических сетей силовых электроприемников постирочных цехов и помещений для приготовления растворов в прачечных должны быть с медной жилой в пластмассовой изоляции и прокладываться в полу замоноличенными в платмассовых трубах, защищенных от коррозии и проникания в них влаги.

Электрические проводки зрелищных предприятий должны выполняться в соответствии с 7.2 ПУЭ.

В зданиях со строительными конструкциями, выполненными из негорючих и слабогорючих материалов (группа Г1), допускается несменяемая замоноличенная прокладка групповых сетей в бороздах стен, перегородок, перекрытий, под штукатуркой, в слое подготовки пола или в пустотах строительных конструкций, выполняемая кабелем или проводами в защитной оболочке. Применение несменяемой замоноличенной прокладки проводов и кабелей в панелях стен, перегородок и перекрытий, выполненной при их изготовлении или выполненной в монтажных стыках при монтаже зданий, не допускается.

В зданиях со строительными конструкциями, выполненными из горючих материалов групп Г2 и (или) Г3, допускается: открытая прокладка одиночных кабелей и проводов в защитной оболочке с медными жилами сечением не более 6 мм² в ПВХ изоляции в исполнении НГ или LS без подкладки; скрытая прокладка под штукатуркой кабелей и проводов в защитной оболочке^* с медными жилами сечением не более 6 мм² в исполнении НГ или LS по намету штукатурки.

_____________

^* Под проводами в защитной оболочке понимаются изолированные провода в общей оболочке, обеспечивающей механическую защиту в соответствии с условиями применения.

В неотапливаемых подвалах, технических подпольях и коридорах, на чердаках, в сырых и особо сырых помещениях, насосных, тепловых пунктах, а также в зданиях, сооружаемых из деревянных конструкций, электропроводки разрешается выполнять открыто, с соблюдением требований 2.1 и 7.1 ПУЭ.

В помещениях, в которых возможно перемещение технологического оборудования в связи с изменением производственного цикла (торговые, выставочные, демонстрационные и читальные залы, цехи предприятий бытового обслуживания, лаборатории и т.п.), и в помещениях с гибкой планировкой для возможности переустройства электропроводок в процессе эксплуатации рекомендуется предусматривать в полу трубы или каналы с подпольными герметизированными закрывающимися коробками (модульные проводки).

Размещение светильников, а также аппаратов управления освещением в помещениях с гибкой планировкой должно допускать возможность изменения планировки этих помещений.

Групповые сети в помещениях следует выполнять сменяемыми: скрыто - в специальных каналах строительных конструкций, замоноличенных трубах; открыто - в электротехнических плинтусах, коробах и т.п.

Распределительные сети следует выполнять сменяемыми:

- открыто - проводами в пластмассовых трубах и коробах, а также кабелями. В технических подпольях и этажах, помещениях инженерных служб, технических коридорах, подвалах и подпольях допускается прокладка на лотках в соответствии с требованиями ГОСТ Р 50571.15;

- скрыто - в специальных каналах и пустотах строительных конструкций, в бороздах, штрабах, в слое подготовки пола кабелем или изолированными проводами в защитной оболочке.

Горизонтальные участки распределительных линий при отсутствии подвала или технического подполья разрешается прокладывать в полу, выполненном из негорючих материалов вышележащего этажа.

Стояки питающих линий квартир, групповых линий лестничного освещения в жилых зданиях должны, как правило, прокладываться скрыто, в каналах строительных конструкций (электроблоков), а также в устройствах этажных распределительных прислонного типа. В этих же конструкциях рекомендуется размещать совмещенные этажные электрошкафы (щитки) и ящики для соединений и разветвлений проводников. Разрешается для выполнения стояков применять шинопроводы (комплектные токопроводы) и трубы. Прокладка стояков в квартирах, а также через помещения других собственников не допускается.

В лестничных клетках открытая прокладка кабелей и проводов не допускается. Разрешается прокладка линий питания освещения лестничных клеток и коридоров, а также линий питания квартир в зданиях высотой до 5 этажей в стальных трубах и коробах.

Сети освещения шахт лифтов в пределах шахт должны прокладываться скрыто, в вертикальных каналах. Допускается их открытая прокладка.

Совместная прокладка взаиморезервируемых питающих и распределительных линий электроприемников противопожарных устройств, охранной сигнализации и других сетей в одном канале или трубе не допускается. Допускается их совместная прокладка в одном коробе или лотке при наличии разделительной в противопожарном отношении перегородки с огнестойкостью EI 45.

Выводы электропроводки из подготовки пола к технологическому оборудованию, устанавливаемому в удалении от стен помещения (например, в производственных цехах пищеблоков), рекомендуется выполнять в стальных трубах.

Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые, и их следует выполнять:

- за подвесными потолками и в пустотах перегородок, выполненных из негорючих материалов НГ и группы горючести Г1, электропроводки выполнять проводами и/или кабелями в удовлетворяющих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах, а также кабелями с индексом НГ-LS (не распространяющие горение, с низким дымо- и газовыделением);

- за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г2, электропроводки выполнять проводами и/или кабелями в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

- за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г3, электропроводки выполнять кабелем в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

- за подвесными потолками и в пустотах перегородок, выполненных с использованием материалов группы горючести Г4, электропроводки выполнять проводами и/или кабелями в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

- электропроводка должна быть сменяемой.

Локализационная способность - это способность стальной трубы выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания ее стенок.

Сумма площадей поперечных сечений (с изоляцией и оболочкой) проводов и кабелей, прокладываемых в одном коробе, не должна превышать 40 % внутреннего поперечного сечения короба. Свободные торцы коробов должны быть закрыты торцевыми заглушками, а торцы коробов с выходящими из них кабелями и проводами должны быть заделаны легко удаляемым негорючим составом.

Толщина стенки стальной трубы, обеспечивающая ее локализационную способность

В вентиляционных каналах и шахтах прокладка проводов и кабелей не допускается.

Допускается пересечение каналов и шахт одиночными линиями, выполненными проводами и кабелями, заключенными в трубы.

В одной трубе, одном рукаве, коробе, канале многоканального короба, пучке, замкнутом канале строительной конструкции здания, на одном лотке допускаются следующие варианты совместной прокладки:

- линий питания и управления электроприемников противопожарных устройств;

- линий питания вентиляторов дымоудаления и подпора воздуха;

- всех цепей одного агрегата (например, агрегата по обрабоке картофеля в пищеблоке);

- силовых и контрольных цепей нескольких машин, панелей, щитов, пультов, обеспечивающих единый технологический процесс;

- цепей, питающих сложный светильник;

- осветительных сетей напряжением до 50 В с цепями напряжением до 380 В при условии заключения проводов цепей до 50 В в отдельную изоляционную трубку;

- цепей нескольких групп одного вида освещения с общим числом проводов не более 12 (без учета контрольных цепей);

- распределительных линий квартир и рабочего освещения лестниц, коридоров, вестибюлей жилых домов.

Прокладка проводов и кабелей групповых линий рабочего освещения с групповыми линиями аварийного освещения на одном лотке, монтажном профиле, в одном канале многоканального короба, в корпусах и штангах многоламповых светильников не рекомендуется; при необходимости их совместной прокладки должны быть приняты специальные меры, исключающие возможность повреждения огнем проводов аварийного освещения (устройство перегородок, покрытие огнезащитными составами и т.п.).

Не разрешается прокладка в одном канале, рукаве, коробе и других конструкциях групповых линий, питающих разные квартиры, и взаиморезервируемых цепей.

Незащищенные изолированные провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны с мест, где возможно частое пребывание людей, например с балкона или крыльца.

Соединительные и ответвительные коробки, протяжные ящики и другие ответвительные устройства должны быть изготовлены из негорючих материалов. Металлические элементы электропроводок (конструкции, короба, лотки, трубы, рукава, коробки, скобы) должны быть защищены от коррозии.

Способ выполнения групповых электрических сетей в жилых комнатах и прихожих квартир жилых домов следует, как правило, выбирать по таблице. В кухнях квартир жилых домов рекомендуется применять те же виды электропроводок, что в жилых комнатах и прихожих.

В ванных комнатах и уборных должна применяться, как правило, скрытая электропроводка. Не допускаются применение защищенных проводов в металлической оболочке, а также прокладка проводов в стальных трубах.

Открытая прокладка незащищенных изолированных проводов на изоляторах должна выполняться на высоте не менее 2 м.

Высота открытой прокладки защищенных проводов и кабелей и проводов, прокладываемых в трубах и коробах, плинтусах и наличниках с каналами для электропроводок, а также спусков к выключателям, розеткам, пусковым аппаратам, щиткам и светильникам, устанавливаемым на стенах, не нормируется.

Места прохода проводов в защитной оболочке и кабелей через стены, перегородки, междуэтажные перекрытия должны иметь уплотнения в соответствии с требованиями ГОСТ Р 50571.15 и 2.1 ПУЭ. Для обеспечения возможности смены электропроводки проход кабелей и проводов в защитной оболочке должен быть выполнен в трубах или коробах; огнестойкость прохода должна быть не менее огнестойкости строительной конструкции, в которой он выполнен. Зазоры между проводами, кабелями и трубой или коробом следует заделывать легкоудаляемой массой из негорючего материала. Допускается прокладывать кабели и провода в защитной оболочке через строительные конструкции в специально выполненных отверстиях.

При скрытой прокладке проводов, как правило, следует применять выключатели и розетки в утопленном исполнении.

Не разрешается скрытая установка по одной оси розеток и выключателей в стенах между разными квартирами.

В жилых комнатах квартир и общежитий должно быть установлено не менее одной розетки на ток 10 (16) А на каждые полные и неполные 4 м периметра комнаты, в коридорах квартир - не менее одной розетки на каждые полные и неполные 10 м² площади коридоров. До 2006 г. допускается в панельных домах устанавливать не менее одной розетки на ток 10 (16) А на каждые 6 м² площади комнаты.

В кухнях квартир следует предусматривать не менее четырех розеток на ток 10 (16) А. В кухнях квартир с электроплитами последние следует подключать непосредственно к питающей линии. Допускается подключение через поляризованный штепсельный соединитель.

В жилых комнатах допускается установка сдвоенных розеток на ток 10 (16)А. В кухнях допускается установка сдвоенных розеток на ток 16 А. Сдвоенная розетка, установленная в жилой комнате, считается одной розеткой. Сдвоенная розетка, установленная в кухне, считается двумя розетками.

В одноквартирных домах и домах на участках садоводческих товариществ количество розеток определяется заказчиком (заданием на проектирование).

Не нормируется расстояние от розеток, предназначенных для присоединения стационарных кухонных электроплит и кондиционеров, до корпусов этих приборов. При этом не допускается размещать розетки под и над мойками.

Расстояние от корпуса стационарной кухонной электроплиты до заземленных частей сантехнического оборудования, стальных труб отопления, горячего и холодного водоснабжения, моек и радиаторов не нормируется.

В прихожей квартиры должен быть установлен электрический звонок, а у входа в квартиру - звонковая кнопка.

Звонковая кнопка и подводка к кнопке должны удовлетворять всем требованиям безопасности. Подводку к звонку и кнопке следует выполнять медным проводом.

Установка электродвигателей на чердаках допускается при условии размещения их над нежилыми помещениями и при соблюдении противопожарных и санитарных норм.

Пусковые аппараты и щиты открытого или защищенного исполнения должны быть установлены в отдельных помещениях со стенами, перекрытиями и полом из несгораемых материалов или в шкафах, выполненных из несгораемых материалов и удаленных от горючих элементов здания на расстояние не менее 0,5 м. Вблизи электродвигателей должен быть установлен отключающий аппарат для обеспечения возможности их безопасного ремонта.

Электродвигатели насосов, вентиляторов, лифтов, а также защитные и пусковые аппараты для них должны быть доступны только для обслуживающего персонала. Исключением являются кнопки управления пожарными насосами и вентиляторами, которые могут быть установлены в местах, необходимых по условиям эксплуатации. Эти кнопки должны быть снабжены соответствующими надписями.

Выключатели в квартирах и общежитиях рекомендуется устанавливать со стороны дверной ручки на высоте до 1 м. Разрешается установка выключателей под потолком, управляемых с помощью шнура.

Выключатели общего освещения в помещениях общественных зданий рекомендуется устанавливать на высоте до 1,5 м от пола.

В жилых комнатах квартир и общежитий, а также в помещениях для пребывания детей рекомендуется устанавливать розетки, снабженные защитным устройством, закрывающим гнезда при вынутой вилке.

В школах и детских дошкольных учреждениях в помещениях для пребывания детей выключатели и розетки должны устанавливаться на высоте 1,8 м от пола.

В силовой сети предприятий общественного питания и торговли розетки следует, как правило, устанавливать на высоте 1,3 м, а пусковые аппараты - на высоте 1,2 - 1,6 м от пола.

Высота установки осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.

В кабинетах и лабораториях школ розетки на столах учеников, а также лабораторные щитки должны быть подключены через аппарат управления, установленный на столе преподавателя. Линии питания розеток следует подключать через разделительный трансформатор или защищать устройством защитного отключения на ток до 30 мА.

В классных помещениях, учебных комнатах, кабинетах и лабораториях для подключения проекционных аппаратов следует устанавливать три розетки: одну у классной доски, другую на противоположной от доски стене помещения и третью на стене, противоположной оконным проемам.

Розетки для подключения уборочных механизмов должны устанавливаться в торговых залах магазинов, обеденных залах, актовых и спортивных залах, конференц-залах, вестибюлях, холлах, коридорах и других помещениях, в которых необходима механизированная уборка.

Розетки следует устанавливать на расстоянии, обеспечивающем возможность использования уборочных механизмов с питающим проводником длиной до 15 м.

Розетки для подключения электроприборов в магазинах следует устанавливать в гладильных мастерских, расфасовочных, а также в торговых залах для проверки электро- и радиотоваров.

В мастерских ремонта бытовых электроприборов, теле- и радиоаппаратуры следует предусматривать устройства для подключения указанных электроприемников к однофазной сети напряжением 220, 127 В.

Установка розеток в кладовых не допускается, за исключением кладовых и помещений для подготовки товаров к продаже (кроме помещений с токопроводящими полами), в которых допускается установка на несгораемых основаниях трехполюсных силовых розеток с защитными контактами для питания электроэнергией средств механизации.

Розетки в сети аварийного освещения устанавливать не допускается.

В ванных комнатах квартир, в умывальных, душевых, ванных комнатах и преддушевых общежитий и гостиниц допускается установка штепсельных розеток в зоне 3 по ГОСТ Р 50571.11, присоединенных к сети через разделяющий трансформатор или защищенных УЗО на ток до 30 мА.

Розетки для присоединения переносных светильников следует предусматривать в помещениях, имеющих технологическое оборудование, для ремонта которого недостаточно общего освещения.

Напряжение до 50 В для переносного освещения должно применяться в помещениях светокопировальных, мастерских по обработке металла и древесины, на стоянках электрокар с зарядкой и ремонтом аккумуляторов, в механических сушильно-гладильных отделениях, холодильных станциях, электрощитовых, тепловых пунктах, бойлерных, насосных, машинных отделениях лифтов, технических этажах, в помещениях для оборудования вентиляции и кондиционирования воздуха.

Напряжение 12 В для переносного освещения должно применяться в отделениях механической стирки и приготовления раствора и других помещениях с мокрыми технологическими процессами.

В мастерских металлообработки и других помещениях, в которых возможны замена и перестановка станков, силовую распределительную сеть разрешается выполнять с помощью распределительных шинопроводов.

Для сетей освещения экспозиций в выставочных и демонстрационных залах, а также сетей акцентирующего освещения в торговых залах разрешается использование осветительных шинопроводов, в которых обеспечивается разрыв цепи ответвления до момента извлечения штепсельного устройства из оболочки шинопровода.

Электрические сети в пожаро- и взрывоопасных зонах должны выполняться в соответствии с требованиями 7.3 и 7.4 ПУЭ.

Длина проводов ответвлений от групповых линий к электроустановочным изделиям и к светильникам должна приниматься равной:

- для закладных коробок под розетки и к выключателям - 50 мм плюс глубина коробки;

- для светильников с лампами накаливания - 100 мм от потолка;

- для светильников с люминесцентными лампами - 150 мм от потолка (независимо от наличия закладной коробки);

- для электроустановочных изделий открытого монтажа -150 мм.

6.9. Электрическое отопление и горячее водоснабжение

Применение электротеплоснабжения (электрического отопления и горячего водоснабжения) в жилых и общественных зданиях должно быть согласовано в установленном порядке.

Для систем стационарного электротеплоснабжения зданий разрешается применение следующих видов нагревательных приборов: низкотемпературных сухих и масляных радиаторов, устройств распределенного обогрева, электротепловентиляторов, аккумуляционных электропечей, греющих кабелей, конструкционных элементов зданий со встроенными низкотемпературными нагревательными элементами и электроводонагревателей. Нагревательные приборы должны иметь сертификат соответствия и пожарной безопасности.

Электроотопительные приборы должны иметь сертификат соответствия и пожарной безопасности.

Нагревательные приборы, предназначенные для стационарных систем электротеплоснабжения, должны иметь встроенный терморегулятор или термовыключатель. Приборы с принудительной конвекцией должны иметь блокировку от отсутствия обдува нагревательных элементов.

Водонагревательные приборы должны иметь блокировку от включения при отсутствии воды или понижении уровня и термовыключатель.

Расстояние между электронагревательными приборами и строительными конструкциями должно составлять не менее 60 мм.

Использование нагревательных приборов с непосредственным преобразованием электрической энергии в тепловую в складских помещениях с горючими материалами запрещается. Допускается использование таких нагревателей в помещениях для обслуживающего персонала складов, отделенных от складских помещений стеной.

Нагревательные приборы должны располагаться на негорючих строительных конструкциях. Допускается расположение нагревателей на горючих строительных конструкциях при условии установки между нагревателем и конструкцией слоя из негорючего теплоизолирующего материала. Отопительные нагревательные приборы следует располагать преимущественно под оконными проемами.

Нагревательные приборы, используемые в системах электроотопления с температурой более 75 °С, должны быть огорожены решетками из негорючих материалов или должны быть применены другие конструктивные меры, исключающие касание или попадание предметов обихода непосредственно на прибор.

В проектах систем электротеплоснабжения должны быть указаны размеры нагревательных приборов, способы их установки и крепления.

Температура наружной поверхности элементов системы электротеплоснабжения в наиболее нагретом месте в нормальном режиме работы не должна превышать, °С:

- прибор нагревательный отопительный                85

- изоляция провода                                                    65

- водонагревательный прибор                                  90.

В помещениях общественных зданий, оборудованных автоматическими системами пожаротушения, необходимо предусматривать автоматическое отключение электротеплоснабжения при срабатывании систем тушения пожара.

Расстояние от приборов электроотопления до горючих материалов Г2 - Г4 должно быть не менее 0,3 м.

Питание приборов электротеплоснабжения в жилых домах должно осуществляться по независимым от других электроприемников линиям, начиная от квартирных щитков или вводов в здание.

В общественных зданиях питание приборов электротеплоснабжения должно, как правило, быть независимым от других электроприемников, начиная от ВРУ.

Соединение приборов с линиями питания должно быть неразъемным.

При групповом включении нагревательных приборов сечение проводников ответвлений должно составлять не менее половины сечения жилы питающего провода (кабеля). В местах подключения проводников к приборам должен быть запас по длине, обеспечивающий повторное присоединение.

Регулирующие устройства, используемые в системах электротеплоснабжения, должны быть преимущественно бесконтактного типа (тиристорные и т.п.). Допускается использование магнитных пускателей, размещенных в металлических оболочках со степенью защиты не ниже 1Р44.

В соответствии с ГОСТ 16617 электроприборы, за исключением электрокаминов и инфракрасных обогревателей, следует оснащать сигнализацией включенного состояния электроприбора в сеть, при наличии двухполюсных выключателей - включенного состояния нагревательных элементов.

Датчики температуры, используемые в системе регулирования, должны иметь возможность изменения уставки.

Автоматический регулятор температуры должен иметь возможность ручного отключения.

6.10 Учет электроэнергии, измерительные приборы

Учет электроэнергии следует осуществлять в соответствии с требованиями 1.5 и 7.1 ПУЭ и настоящего Свода правил.

Расчетные счетчики электрической энергии следует устанавливать в точках балансового разграничения: на ВРУ, ГРЩ и на вводах низшего напряжения силовых трансформаторов ТП, в которых щит низшего напряжения обслуживается эксплуатационным персоналом абонента, на вводах в квартиры жилых домов.

При питании от общего ввода нескольких потребителей, обособленных в административно-хозяйственном отношении, допускается установка одного общего расчетного счетчика. В этом случае на вводе каждого потребителя (субабонента) следует устанавливать счетчики контрольного учета для расчетов с основным абонентом.

Питающие линии от общего ввода до вводов субабонентов должны быть защищены от механических повреждений, а способ прокладки должен обеспечивать их сменяемость.

Для потребителей помещений общественного назначения, встроенных в жилые дома или пристроенных к ним, расчетные счетчики следует устанавливать на вводах каждого из них независимо от источника питания - ТП, ВРУ жилого дома или ВРУ одного из потребителей.

В жилых домах следует устанавливать, как правило, один однофазный или трехфазный счетчик на каждую квартиру или одноквартирный дом.

В общежитиях квартирного типа, кроме общего учета, следует предусматривать счетчики контрольного учета электроэнергии, потребляемой каждой квартирой.

На вводах предприятий и организаций общественного назначения, встраиваемых в общежития, должны устанавливаться контрольные счетчики для расчетов с основным абонентом (дирекцией общежития).

На ВРУ жилых домов должны устанавливаться счетчики для учета потребления электроэнергии общедомовым освещением, силовыми электроприемниками, встроенными помещениями и т.п.

Количество счетчиков определяется схемой вводных устройств и количеством тарификационных групп, к которым относятся электроприемники.

Счетчики для квартир рекомендуется размещать совместно с аппаратами защиты.

При установке квартирных щитков в прихожих квартир счетчики могут устанавливаться на этих щитках, допускается их установка в этажных щитках. Вопрос о месте установки счетчика должен быть согласован с местным энергосбытом с учетом типа здания и планировочных решений.

Счетчики следует выбирать с учетом их допустимой перегрузочной способности.

Перед счетчиком, непосредственно включенным в сеть, на расстоянии не более 10 м по длине проводки для безопасной замены счетчика должен быть установлен коммутационный аппарат или предохранитель, позволяющий снять напряжение со всех фаз, присоединенных к счетчику.

После счетчика, включенного непосредственно в питающую сеть, должен быть установлен аппарат защиты возможно ближе к счетчику, но не далее чем на расстоянии 3 м по длине электропроводки. Если после счетчика отходят несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется. Если после счетчика отходят несколько линий, снабженных аппаратами защиты, которые размещены за пределами помещения, где установлен счетчик, то после счетчика должен быть установлен общий отключающий аппарат.

На вводах в здания, если это признается целесообразным по условиям эксплуатации, разрешается устанавливать амперметры и вольтметр для контроля тока и напряжения в каждой фазе с учетом требований 1.5 ПУЭ.

Под расчетными счетчиками при трансформаторном включении должны устанавливаться испытательные колодки (клеммники).

6.11. Основные технические требования к автоматизированным системам учета, контроля и управления (АСУК и У)

6.11.1. Общие требования по проектированию и размещению АСУК и У

Требования настоящей главы распространяются на проектирование АСУК и У для вновь строящихся, реконструируемых и модернизируемых жилых и общественных зданий массового строительства (жилые здания, школы и детские дошкольные учреждения и др.), в том числе и в сложившейся застройке, независимо от форм собственности.

В главе приведены требования по проектированию следующих систем:

- автоматизированных систем коммерческого учета потребления энергоресурсов (АСКУЭ);

- автоматизированных систем управления и диспетчеризации инженерным оборудованием (АСУД).

При проектировании объединенной (комплексной) системы АСКУЭ и АСУД следует руководствоваться правилами, предъявляемыми к системе, имеющей более жесткие требования (приложение Б).

Оборудование и материалы, предусматриваемые в проектах, следует применять, как правило, отечественного производства, выпускаемые серийно и имеющие необходимые сертификаты.

Нестандартизированное оборудование и изделия допускается предусматривать в проектах только по согласованию с заказчиками и эксплуатирующими организациями. При отсутствии отечественных аналогов допускается применение сертифицированного оборудования и материалов зарубежного производства по согласованию с заказчиками.

Оборудование АСКУЭ, АСУД следует размещать, как правило, в помещении электрощитовой жилого дома.

При совместном размещении в электрощитовой оборудования систем связи, диспетчеризации и вводно-распределительных устройств все шкафы и оборудование должны иметь степень защиты не ниже 1 Р31.

Помещения для АСКУЭ и АСУД не следует выбирать под санузлами, ванными комнатами, душевыми и другими помещениями, связанными с мокрыми технологическими процессами, кроме случаев, когда приняты специальные меры по надежной гидроизоляции, исключающие попадание влаги в эти помещения. Конструкции дверей и окон в этих помещениях должны обеспечивать сохранность устанавливаемого в них оборудования для АСКУЭ и АСУД.

В случае размещения оборудования вне электрощитовых эти помещения должны располагаться на 1-м этаже зданий, иметь, как правило, самостоятельный выход на улицу. Допускается по согласованию с эксплуатирующими организациями устраивать этот выход в общедомовые помещения (например, в вестибюле здания).

В этажных коридорах следует предусматривать место для размещения устройств, этажных распределительных (УЭР), конструкция которых должна исключать несанкционированный доступ к аппаратуре, устанавливаемой внутри них. Степень их защиты должна быть не менее 1 Р31. При этом линейные элементы сетей диспетчеризации и учета энергоресурсов следует размещать в самостоятельных запирающихся отсеках УЭР отдельно для АСКУЭ и АСУД.

Каналы, ниши, закладные детали для устройства электропроводок, плинтуса и наличники с каналами для различных сетей, а также трубы, замоноличенные в строительные конструкции при их изготовлении, должны предусматриваться в архитектурно-строительных чертежах, проектах и чертежах строительных изделий по заданиям, разработанным проектировщиками АСКУЭ и АСУД.

Прокладка линий связи АСКУЭ, АСУД между отдельными зданиями должна выполняться:

- в кабельной канализации или коллекторах;

- воздушно-стоечным способом.

Ввод кабелей сетей АСКУЭ и АСУД в жилые и общественные здания должен быть, как правило, подземным. Ввод труб в технические подполья и подвалы должен быть герметизирован.

Устройство воздушных кабельных вводов в жилые и общественные здания допускается в обоснованных случаях по согласованию с эксплуатирующими организациями.

Вводные стойки и вводные трубы на кровлях зданий следует устанавливать таким образом, чтобы обеспечивался вывод кабелей и проводов из них в места, доступные для обслуживающего персонала.

Прокладку кабелей сетей АСКУЭ, АСУД в техподпольях и подвалах рекомендуется предусматривать на кабельных лотках, при этом лотки для указанных сетей следует прокладывать, как правило, под лотками для прокладки электрических кабелей.

Верхний ряд кабельных лотков следует располагать так, чтобы расстояние в свету между лотками связи и перекрытием или лотками силовых кабелей было не менее 150 мм. При этом полезная длина полки для установки лотков должна быть не более 600 мм.

На одном лотке разрешается совместная прокладка проводов и кабелей сетей телефонной связи, кабельного телевидения, системы охраны входов, АСКУЭ и АСУД. Совместно с указанными кабелями разрешается прокладка кабелей охранной и пожарной сигнализаций.

Основанием для отказа от совместной прокладки кабелей и проводов, а также использования линий различного назначения в общих кабелях следует считать:

- наличие мешающих влияний одной линии на другую, превышающих установленные нормы и повышенную опасность поражения обслуживающего персонала или абонентов сетей АСКУЭ, АСУД током повышенного напряжения, атмосферными разрядами или вследствие индуктивного либо емкостного влияния соседних линий;

- возможность акустических ударов или других опасных воздействий при эксплуатации и ремонте различных линейных устройств на соседних линиях в общих кабелях.

Кабели и провода на лотках допускается прокладывать пучками и многослойно при соблюдении следующих условий:

- наружный диметр пучка кабелей или проводов должен быть не более 100 мм;

- высота слоев на одном лотке не должна превышать 100 мм;

- на основных направлениях кабельных трасс следует предусматривать запас емкости лотка не менее 20 % для возможной прокладки дополнительных кабелей.

Магистральные участки сетей АСКУЭ, АСУД следует, как правило, прокладывать в пределах лестнично-лифтовых узлов, в коридорах, чердаках, техподпольях, технических этажах и других помещениях, доступных для обслуживающего персонала в любое время суток.

Коэффициент заполнения труб и каналов строительных конструкций проводами и кабелями, прокладываемыми в них, не должен, как правило, превышать 0,6.

Прокладку сетей АСКУЭ, АСУД от УЭР до квартиры следует предусматривать в электротехнических коробах, плинтусах или каналах строительных конструкций с учетом обеспечения механической защиты проводов и кабелей и исключения возможности несанкционированного доступа к ним.

Допускается прокладка этих сетей в трубах в подготовке пола или непосредственно в швах строительных конструкций при использовании стальных проводов.

В электротехнических коробах и плинтусах разрешается прокладка сетей АСКУЭ, АСУД и электропроводки напряжением не более 380/220 В.

При этом провода и кабели слаботочных сетей должны быть отделены от электропроводки сплошной перегородкой или прокладываться в отдельных отсеках.

В целях уменьшения взаимного мешающего влияния различных сетей на нормальную работу друг друга в случае их параллельного прохождения на протяженных участках (более 7 м) рекомендуется осуществлять прокладку этих сетей одним из следующих способов:

- в стальных трубах;

- экранированными кабелями;

- проводами со скрученными жилами (так называемой витой парой);

- в металлических коробах с разделительными перегородками.

АСКУЭ и АСУД должны обеспечивать контроль работоспособности собственных линий связи и иметь защиту от перенапряжений и помех в случае прохождения грозового фронта.

Величина сопротивления заземления оборудования систем связи, информатизации и диспетчеризации должна соответствовать ГОСТ 464.

Все трубостойки, радиостойки, металлические кронштейны с изоляторами, антенно-мачтовые сооружения АСКУЭ и АСУД, тросы воздушно-кабельных вводов должны присоединяться к системе молниезащиты зданий и сооружений согласно требованиям РД 34.21.122-87.

АСКУЭ и АСУД должны обеспечивать работоспособность входящих в их состав устройств в случае отключения электропитания на время до 60 мин.

При обрыве линии связи все устройства указанных систем, расположенные до места обрыва, должны сохранять свою работоспособность.

Питание технических средств АСКУЭ и АСУД следует выполнять:

- в зданиях, имеющих АВР, - от панели АВР;

- в зданиях, не имеющих АВР, - двумя линиями от разных вводов с устройством АВР.

Проверка исправности устройств связи, контроллеров, концентраторов, АСКУЭ и АСДУ должна производиться в автоматическом режиме с оповещением диспетчера в течение 1 мин о возникновении неисправности с записью этой информации.

В соответствии с заданием на проектирование АСКУЭ и АСУД запись переговора «диспетчер-абонент» должна производиться в память компьютера (на жесткий диск и т.п.), контроль работоспособности оборудования и поступление сигналов при этом прерываться не должны.

Для повышения надежности работы систем АСКУЭ, АСУД сигнал о несанкционированном доступе к аппаратуре АСКУЭ, АСУД следует передавать в диспетчерский пункт АСКУЭ или на пульт объединенной диспетчерской службы (ОДС).

6.11.2. Требования к автоматизированным системам коммерческого учета энергоресурсов (АСКУЭ)

Оснащение жилых домов и общественных зданий АСКУЭ следует осуществлять по заданию на проектирование согласно требованиям настоящего раздела. Подключение вновь строящихся объектов к существующим сетям АСКУЭ осуществляется в соответствии с техническими условиями, выдаваемыми собственником (владельцем) этих сетей или по его поручению энергоснабжающей (ресурсопоставляющей) организации. АСКУЭ должна обеспечивать:

- поквартирный и поценовой учет всех основных видов энергоресурсов:

- электроэнергии в многотарифном режиме;

- водопотребления (горячей и холодной воды);

- газопотребления;

- теплопотребления и возможность учета других энергоресурсов;

- дистанционный многотарифный коммерческий учет и достоверный контроль потребления энергоресурсов;

- автоматизированный расчет потребления и возможность выписки электронных счетов абонентам для оплаты потребленных энергоресурсов;

- выдачу данных и обмен аналитической информацией между структурами ЖКХ и энергоснабжающими организациями при решении задач управления потреблением энергоресурсов и энергосбережения;

- внутриобъектовый баланс поступления и потребления энергоресурсов с целью выявления очагов несанкционированного потребления;

- информирование потребителей о состоянии оплаты и потребления энергоресурсов;

- возможность изменения тарифов путем перепрограммирования технических средств, установленных на объектах учета, с обязательным документированием этого события техническими средствами;

- возможность наращивания функций без изменения общей структуры АСКУЭ, установленных на объектах учета.

АСКУЭ должна позволять применять дифференцированные по зонам суток тарифы на электроэнергию и другие энергоресурсы, а также обеспечивать контроль переключения системы с тарифа на тариф с передачей указанной информации в диспетчерский пункт АСКУЭ со временем исполнения, как правило, до 5 мин.

Аппаратура и линии связи АСКУЭ должны соответствовать требованиям, которые предъявляются для систем коммерческого учета.

Съем и передачу показаний потребления энергоресурсов следует, как правило, в пределах объекта (жилой дом, общественное здание) проводить по самостоятельным линиям связи.

Допускается использование для этой цели других технических решений при условии выполнения требований по точности и надежности передаваемой информации, определяемой требованиями энергоснабжающих организаций к учету энергоресурсов.

Передачу данных об энергопотреблении с каждого объекта следует выполнять в соответствии с техническими условиями на АСКУЭ (по радиоканалу или по проводным линиям связи, проложенным по воздуху, в кабельной канализации, коллекторах и т.п.).

СКУ Э должна обеспечивать съем показаний в дискретном режиме, как правило, с интервалом времени от 5 мин и более для получения данных графиков нагрузки (суточных, месячных, годовых) и для определения максимального значения потребляемой мощности в определенный период.

Учет потребляемых энергетических ресурсов должен осуществляться в соответствии с установленными государственными стандартами и нормами точности измерений.

Данные о потребляемых энергоресурсах должны быть получены с помощью приборов, обеспечивающих измерение с требуемыми метрологическими и эксплуатационными характеристиками.

Соответствие применяемых приборов установленным требованиям должно удостоверяться сертифицированием средств измерений.

Типы применяемых счетчиков энергоресурсов должны быть внесены в Госреестр средств измерений Российской Федерации, иметь необходимые сертификаты соответствия и обеспечивать возможность их работы в составе АСКУЭ.

Технические параметры и метрологические характеристики расчетных электросчетчиков субъекта оптового рынка должны отвечать требованиям ГОСТ 30206, для всех остальных электросчетчиков, входящих в состав АСКУЭ (расчетных электросчетчиков субабонентов, электросчетчиков технического учета, участвующих в расчетах баланса и т.п.), должны соответствовать ГОСТ 30207.

Для точек учета, где возможны перетоки электроэнергии (прием-отдача), электросчетчики должны обеспечивать учет электроэнергии в обоих направлениях.

Расчетные электросчетчики должны:

- обеспечивать измерение электроэнергии с нарастающим итогом и вычисление усредненной мощности за получасовые интервалы времени (при необходимости иметь значения усредненной мощности за более короткие промежутки времени);

- иметь возможность хранения профиля нагрузки с получасовым интервалом на глубину не менее 1-го месяца;

- иметь цифровой интерфейс (РЗ-485, Р8-232, САМ и т.п.);

- иметь календарь и часы (точность хода не ниже ± 2 с в сут с возможностью автоматической коррекции);

- иметь энергонезависимую память для обеспечения хранения запрограммированных параметров электросчетчика и сохранения последних данных по активной и реактивной энергии при пропадании питания;

- вести «Журнал событий» (фиксация количества перерывов питания, количества и дат связей со счетчиком, приведших к каким-либо изменениям данных, и т.п.);

- иметь защиту от несанкционированного изменения параметров;

- иметь автоматическую диагностику, подтверждающую работоспособность АСКУЭ для ведения коммерческого учета.

6.11.3. Требования к АСУД

Оснащение жилых домов и общественных зданий АСУД следует осуществлять по заданию на проектирование согласно требованиям настоящего раздела. Подключение вновь строящихся объектов к существующим сетям АСУД осуществляется в соответствии с техническими условиями, выдаваемыми собственником (владельцем) этих сетей или по его поручению эксплуатирующей организацией.

АСУД должна иметь возможность передачи информации на более высокий иерархический уровень, в том числе в городские и специализированные диспетчерские службы.

В АСУД должны включаться все объекты данной жилой застройки, за исключением объектов, где намечается организация внутренних или отраслевых служб диспетчеризации.

АСУД должны выполнять следующие функции:

- контроль состояния инженерного оборудования;

- управление работой инженерного оборудования;

- осуществлять речевую связь в лифтах, подъездах, а также с эксплуатационным персоналом, находящимся в технических помещениях (ТП), чердаках, техподпольях и т.п.;

- контроль параметров инженерных систем;

- получение информации от автоматизированных систем учета энергопотребления (АСУЭ) в объеме технического учета;

- позволять изменять настройки концентраторов, подключать дополнительные датчики и устройства силами специалистов эксплуатирующей организации без нарушения рабочего режима.

Объемы оснащения АСУД жилых и общественных зданий приведены в приложении Б.

В диспетчерской на средствах отображения (дисплее, мнемощите и т.п.) должна представляться в реальном масштабе времени информация, указанная в приложении Б, с выделением аварийных сигналов, состояния линий связи и результатов отработки команд управления.

Рекомендуется данную информацию представлять на ситуационном плане обслуживаемого района.

Требования по подключению приборов и систем аварийной сигнализации в АСУД, в том числе пожарной безопасности и др., должны учитываться при подготовке задания на проектирование.

6.11.4. Требования к техническим характеристикам устройств сбора и передачи данных (УСПД) для АСКУЭ и АСУД

УСПД в комплексе с программным обеспечением должно быть метрологически аттестовано для применения в коммерческих расчетах, иметь соответствующий сертификат Госстандарта РФ и включено в Госреестр средств измерений РФ, а также иметь разрешение к применению на территории Российской Федерации (сертификат по безопасности).

УСПД должно иметь защиту от несанкционированного доступа как к аппаратной части УСПД (разъемам, функциональным модулям и т.п.), так и к программно-информационному обеспечению.

УСПД должно обеспечивать в автоматическом режиме:

- сбор информации от многотарифных счетчиков электроэнергии, счетчиков горячей и холодной воды, счетчиков газа и т.п. на базе специализированных свободнопрограммируемых микропроцессоров по цифровому интерфейсу (типа RS-485, RS-232, CAN и т.п.);

- обработку принятой информации в соответствии с начальной установкой УСПД (17.2.2);

- передачу обобщенных данных по запросу на верхний уровень (в центральное УСПД при его наличии или непосредственно в центр сбора и обработки данных системы), в центр сбора и обработки данных АСКУЭ, АСУД;

- корректировку времени и даты счетчиков энергоресурсов с цифровым интерфейсом в соответствии с требованиями энергоснабжающих организаций;

- привязку информации от счетчиков энергоресурсов с импульсным выходом к системному времени УСПД;

- самодиагностику, обеспечивающую работоспособность системы.

УСПД должна обеспечивать установку следующих параметров:

- при первоначальной установке (настройке), а также в процессе эксплуатации (при замене электросчетчиков, изменении схемы учета и т.п.) установка параметров должна быть возможна только при снятии механической пломбы и вводе паролей, при этом в памяти УСПД («Журнале событий») автоматически должна производиться определенная запись с указанием даты и времени.

Настройка параметров УСПД под конкретную схему учета энергоресурсов и контроля параметров АСКУЭ и АСУД энергообъекта должна обеспечивать:

- ввод расчетных коэффициентов измерительных каналов (коэффициенты трансформации измерительных трансформаторов тока и напряжения);

- формирование в группы измерительных каналов учета энергоресурсов и параметров АСДУ для расчета суммарных значений по данным группам;

- задание простейшего алгоритма вычисления баланса энергоресурсов и параметров АСДУ;

- установку интервала опроса электросчетчиков с цифровым выходом, свободнопрограммируемых контроллеров;

- установку текущих значений времени и даты.

6.11.5. Требования к техническим характеристикам УСПД для АСКУЭ и АСУД

УСПД должны обеспечивать:

- объединение в сеть с другими УСПД, как правило, по интерфейсу типа Р5-485;

- каскадное включение нескольких УСПД по интерфейсу типа ИРПС (по принципу «ведущий-ведомый»);

- выход в локальную вычислительную сеть;

- передачу данных по коммуникационным каналам в центры сбора и обработки информации (по основному и резервному);

- возможность установки параметров с РС-компьютера (через оптопорт) или через встроенную клавиатуру и табло.

УСПД должны обеспечивать выработку текущего времени с погрешностью не более 1 с в сут как при наличии внешнего питания, так и при полном обесточивании устройства.

УСПД должны обеспечивать хранение: суточных графиков нагрузки средних тридцатиминутных мощностей по каждому каналу не менее 15 сут; суточных графиков нагрузки средних тридцатиминутных мощностей по каждой группе не менее 3 мес; расход энергоресурсов за месяц по каждому каналу не менее 18 мес, по группам - не менее 3 лет; другой необходимой информации, хранимой в свободнопрограммируемых контроллерах.

УСПД рекомендуется применять в однокорпусном исполнении.

Конструкция УСПД должна обеспечить их размещение как на стандартных панелях, так и в шкафах одностороннего обслуживания.

Время восстановления работоспособности УСПД на месте их установки путем замены модулей должно составлять не более 1 ч.

6.11.6. Технические требования к каналам связи для передачи информации АСКУЭ и АСУД

Каналы связи, используемые для организации АСКУЭ и АСУД, могут быть построены на основе цифровых, аналоговых, спутниковых, радио- или сотовых систем связи.

Каналы связи должны обеспечивать возможность установления прямого и непрерывного соединения между АСКУЭ и АСУД.

Технические характеристики каналов должны обеспечивать скорость передачи информации в канале не ниже 24 кБит/ с при коэффициенте надежности канала 0,9. При использовании сотовых систем связи допускается работа на скорости 9,6 кБит/с, а при использовании спутниковых систем - работа на скорости, определенной для этих систем.

Каналы связи должны быть постоянно подключены к АСКУЭ и АСУД, не допускается их использование для иных целей.

Все автоматизированные системы коммерческого учета электроэнергии должны иметь основной и резервный каналы связи вне зависимости от технического решения (телефонные линии, радиоканал и т.п.).

6.11.7. Общие требования к программным средствам АСКУЭ и АСУД

Программные средства АСКУЭ и АСУД должны обеспечить:

- безотказную работу в течение всего срока службы устройства, а при обновлении версий - полную совместимость и сохранение всех ранее установленных и хранимых параметров;

- автозагрузку операционной системы или программы управления устройства, автосохранение всех установленных параметров и подлежащих хранению данных при любых сбоях в работе устройства;

- автоматическое самотестирование по всем параметрам;

- вычисление всех необходимых показателей энергопотребления, возможность изменения в процессе работы состава и количества учитываемых параметров, а также механизмов их вычислений;

- ведение «Журнала событий», фиксирующего все входы в программное обеспечение, его изменения, а также все нарушения нормального функционирования устройства (сбои питания, потеря информации от электросчетчика, пропадания канала связи и т.п.).

Программные средства АСКУЭ и АСУД должны иметь механизмы как аппаратной (пломбирование каналов ввода программных средств, установка электронных ключей блокировки доступа), так и программной защиты (система паролей) от несанкционированного доступа.

Форматы и протоколы передачи данных УСПД должны быть построены на основе «открытых» промышленных стандартов, т.е. должны позволять использовать их в составе АСКУЭ и АСУД различных разработчиков, иметь возможность транспортировать данные в различные СУБД, электронные таблицы и другие типы программных приложений для дальнейшей обработки и хранения информации.

В нормальном режиме работы обмен информацией с системой верхнего уровня АСКУЭ и АСУД производится по сигналам запроса этой системы, при этом должны передаваться запрашиваемые и хранимые в УСПД параметры, как правило, обобщенного характера.

При нарушениях в работе или фиксации несанкционированного вмешательства программное обеспечение должно обеспечить автоматический перевод УСПД в режим передачи информации на верхний уровень сбора информации.

После запуска УСПД в работу процессы передачи информации на верхний уровень, взаимодействия с внешними устройствами, отображения информации, подключение новых каналов учета и передачи информации не должны влиять на процесс сбора, накопления и хранения информации в УСПД.

6.11.8. Защитные меры безопасности

Заземление и защитные меры безопасности в электроустановках жилых и общественных зданий должны соответствовать требованиям 1.7, 7.1, 7.2 ПУЭ и СНиП 3.05.06.

6.12. Рекомендации по применению устройств защитного отключения в электроустановках жилых зданий

6.12.1. Общая часть

Для защиты от поражения электрическим током УЗО, как правило, должно применяться в отдельных групповых линиях. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители).

Суммарное значение тока утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должно превосходить 1/3 номинального тока УЗО. При отсутствии данных о токах утечки электроприемников его следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети - из расчета 10 мкА на 1 м длины фазного проводника.

При выборе уставки УЗО необходимо учитывать, что в соответствии с ГОСТ Р 50807 значение отключающего дифференциального тока находится в зоне от 0,5 - 1 номинального тока уставки.

Рекомендуется использовать УЗО, при срабатывании которых происходит отключение всех рабочих проводников, в том числе и нулевого рабочего, при этом наличие защиты от сверхтока в нулевом полюсе не требуется.

Применяемые типы УЗО функционально должны предусматривать возможность проверки их работоспособности, проверка УЗО (тестирование) для жилых объектов должна проводиться не реже одного раза в три месяца, о чем должна быть запись в инструкции по эксплуатации завода-изготовителя.

Необходимость применения УЗО определяется проектной организацией исходя из обеспечения безопасности в соответствии с требованиями заказчика и утвержденными в установленном порядке стандартами и нормативными документами.

Применение УЗО должно быть обязательным для групповых линий, питающих штепсельные соединители наружной установки в соответствии с ГОСТ Р 50571.8, или для защиты штепсельных розеток ванных и душевых помещений, если они не подключены к индивидуальному разделяющему трансформатору в соответствии с ГОСТ Р 50571.11.

Использование УЗО для объектов действующего жилого фонда с двухпроводными сетями, где электроприемники не имеют защитного заземления, является эффективным средством в части повышения электробезопасности. Срабатывание УЗО при замыкании на корпус в таких сетях происходит только при появлении дифференциального тока, то есть при непосредственном прикосновении к корпусу (соединении с «землей»). В соответствии с этим установка УЗО может быть рекомендована как временная мера повышения безопасности до проведения полной реконструкции. Решение об установке УЗО должно приниматься в каждом конкретном случае после получения объективных данных о состоянии электропроводок и приведения оборудования в исправное состояние.

6.12.2. Защита от косвенного прикосновения

Устройства защитного отключения, управляемые дифференциальным током, наряду с устройствами защиты от сверхтока относятся к основным видам защиты от косвенного прикосновения, обеспечивающим автоматическое отключение питания.

Защита от сверхтока обеспечивает защиту от косвенного прикосновения путем отключения поврежденного участка цепи при глухом замыкании на корпус. При малых токах замыкания, снижении уровня изоляции, а также при обрыве нулевого защитного проводника УЗО является, по сути дела, единственным средством защиты.

6.12.3. Защита от прямого прикосновения

Основными видами защиты от прямого прикосновения являются изоляция токоведущих частей и мероприятия по предотвращению доступа к ним. Установка УЗО с номинальным током срабатывания до 30 мА считается дополнительной мерой защиты от прямого прикосновения в случае недостаточности или отказа основных видов защиты. То есть применение УЗО не может являться заменой основных видов защиты, а может их дополнять и обеспечивать более высокий уровень защиты при неисправностях основных видов защиты.

6.12.4. Общие требования по применению УЗО

При выборе конкретных типов УЗО необходимо руководствоваться следующим:

- устройства должны быть сертифицированы в России в установленном порядке;

- технические условия должны быть согласованы с Госэнергонадзором России.

При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставки тока срабатывания и время срабатывания не менее чем в три раза большие, чем у УЗО, расположенного ближе к потребителю. Для УЗО, установленных на вводе осветительных (квартирных) щитков, в соответствии с 7.1.72 и 7.1.84 ПУЭ требования селективности по времени срабатывания могут не выполняться.

В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником.

УЗО должно сохранять работоспособность при снижении напряжения до 50 % номинального.

Во всех случаях применения УЗО должно обеспечивать надежную коммутацию цепей нагрузки с учетом возможных перегрузок.

По наличию расцепителей УЗО выпускаются как имеющими, так и не имеющими защиту от сверхтока. Преимущественно должны использоваться УЗО, представляющие единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока.

Использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту, недопустимо.

При использовании УЗО, не имеющих максимальных расцепителей, должна быть проведена расчетная проверка УЗО в режимах сверхтока с учетом защитных характеристик аппарата, обеспечивающего максимальную токовую защиту.

В жилых зданиях не допускается применять УЗО, автоматически отключающие потребителя от сети при исчезновении или недопустимом снижении напряжения сети.

В жилых зданиях могут применяться УЗО типа «А», реагирующие не только на переменные, но и на пульсирующие токи повреждений, или УЗО типа «АС», реагирующие только на переменные токи утечки.

УЗО, как правило, следует устанавливать в групповых сетях, питающих штепсельные розетки. Установка УЗО в линиях, питающих стационарно установленное оборудование и светильники, а также в общедомовых осветительных сетях, как правило, не требуется.

УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

Установка УЗО, действующих на отключение, запрещается для электроприемников, отключение которых может привести к опасным последствиям: созданию непосредственной угрозы для жизни людей, возникновению взрывов, пожаров и т.п.

В зданиях для защиты от прямого прикосновения могут использоваться УЗО по способу действия как зависимые от внешнего источника питания (электронные), так и независимые (электромеханические).

Для сантехкабин, ванных и душевых рекомендуется устанавливать УЗО с номинальным дифференциальным отключающим током до 10 мА, если на них выделена отдельная линия, в остальных случаях, например при использовании одной линии для сантехкабины, кухни и коридора, следует использовать УЗО с номинальным дифференциальным током до 30 мА.

УЗО должно соответствовать требованиям подключения в части сечения проводников, количества жил и материала проводников.

6.12.5. Особенности применения УЗО для объектов индивидуального строительства

К одноквартирным, дачным и садовым домам должны предъявляться повышенные требования электробезопасности, что связано с их высокой энергонасыщенностью, разветвленностью электрических сетей и спецификой эксплуатации как самих объектов, так и электрооборудования, поскольку в большинстве случаев электрооборудование не закреплено за, квалифицированными, постоянно действующими службами эксплуатации.

При выборе схемы электроснабжения, распределительных щитков и собственно типов УЗО следует обратить внимание на диапазон рабочих температур.

Ограничители перенапряжений или вентильные разрядники следует устанавливать до УЗО.

Для одноквартирных домов УЗО с номинальным током до 30 мА рекомендуется предусматривать для групповых линий, питающих штепсельные розетки внутри дома, включая подвалы, встроенные и пристроенные гаражи, а также в групповых сетях, питающих ванные комнаты, душевые и сауны. Для устанавливаемых снаружи штепсельных розеток установка УЗО с номинальным током до 30 мА обязательна.

Приложение Б (рекомендуемое)

Объекты и объемы оснащения АСУД жилых и общественных зданий

6.13. Общие правила производства монтажных работ

6.13.1. Общие положения

Работы по монтажу и наладке электротехнических устройств следует производить в соответствии с рабочими чертежами основных комплектов чертежей электротехнических марок; по рабочей документации электроприводов; по рабочей документации нестандартизированного оборудования, выполненной проектной организацией; по рабочей документации предприятий-изготовителей технологического оборудования, поставляющих вместе с ним шкафы питания и управления.

Монтаж электротехнических устройств следует осуществлять на основе применения узлового и комплектно-блочного методов строительства, с установкой оборудования, поставляемого укрупненными узлами, не требующими при установке правки, резки, сверления или других подгоночных операций и регулировки. При приемке рабочей документации к производству работ надлежит проверять учет в ней требований индустриализации монтажа электротехнических устройств, а также механизации работ по прокладке кабелей, такелажу и установке технологического оборудования.

Электромонтажные работы следует выполнять, как правило, в две стадии.

В первой стадии внутри зданий и сооружений производятся работы по монтажу опорных конструкций для установки электрооборудования и шинопроводов, для прокладки кабелей и проводов, монтажу стальных и пластмассовых труб для электропроводок, прокладке проводов скрытой проводки до штукатурных и отделочных работ, а также работы по монтажу наружных кабельных сетей и сетей заземления. Работы первой стадии следует выполнять в зданиях и сооружениях по совмещенному графику одновременно с производством основных строительных работ, при этом должны быть приняты меры по защите установленных конструкций и проложенных труб от поломок и загрязнений.

Во второй стадии выполняются работы по монтажу электрооборудования, прокладке кабелей и проводов, шинопроводов и подключению кабелей и проводов к выводам электрооборудования. В электротехнических помещениях объектов работы второй стадии следует выполнять после завершения комплекса общестроительных и отделочных работ и по окончании работ по монтажу сантехнических устройств, а в других помещениях и зонах - после установки технологического оборудования, электродвигателей и других электроприемников, монтажа технологических, санитарно-технических трубопроводов и вентиляционных коробов.

Окончанием монтажа электротехнических устройств является завершение индивидуальных испытаний смонтированного электрооборудования и подписание рабочей комиссией акта о приемке электрооборудования после индивидуального испытания. Началом индивидуальных испытаний электрооборудования является момент введения эксплуатационного режима на данной электроустановке, объявляемого заказчиком на основании извещения пусконаладочной и электромонтажной организаций.

На каждом объекте строительства в процессе монтажа электротехнических устройств следует вести специальные журналы производства электромонтажных работ, а при завершении работ электромонтажная организация обязана передать генеральному подрядчику документацию, предъявляемую рабочей комиссии.

Перечень актов и протоколов проверок и испытаний определяется ВСН, утвержденными в установленном СНиП 1.01.01-82 порядке.

6.13.2. Подготовка к производству монтажных работ

До начала производства работ на объекте должны быть выполнены следующие мероприятия:

а) получена рабочая документация в количестве и в сроки, определенные Правилами о договорах подряда на капитальное строительство, утвержденными постановлением Совета Министров, и Положением о взаимоотношениях организаций - генеральных подрядчиков с субподрядными организациями, утвержденным Госстроем и Госпланом

б) согласованы графики поставки оборудования, изделий и материалов с учетом технологической последовательности производства работ, перечень электрооборудования, монтируемого с привлечением шефмонтажного персонала предприятий-поставщиков, условия транспортирования к месту монтажа тяжелого и крупногабаритного электрооборудования;

в) приняты необходимые помещения для размещения бригад рабочих, инженерно-технических работников, производственной базы, а также для складирования материалов и инструмента с обеспечением мероприятий по охране труда, противопожарной безопасности и охране окружающей среды в соответствии со СНиП 3.01.01-85*;

г) разработан проект производства работ, проведено ознакомление инженерно-технических работников, и бригадиров с рабочей документацией, организационными и техническими решениями проекта производства работ;

д) осуществлена приемка по акту строительной части объекта под монтаж электротехнических устройств в соответствии с требованиями настоящих правил и выполнены предусмотренные нормами и правилами мероприятия по охране труда, противопожарной безопасности и охране окружающей среды при производстве работ;

е) выполнены генподрядчиком общестроительные и вспомогательные работы, предусмотренные Положением о взаимоотношениях организаций - генеральных подрядчиков с субподрядными организациями.

Оборудование, изделия, материалы и техническая документация должны передаваться в монтаж в соответствии с Правилами о договорах подряда на капитальное строительство и Положением о взаимоотношениях организаций - генеральных подрядчиков с субподрядными организациями.

При приемке оборудования в монтаж производится его осмотр, проверка комплектности (без разборки), проверка наличия и срока действия гарантий предприятий-изготовителей.

Состояние кабелей на барабанах должно быть проверено в присутствии заказчика путем наружного осмотра. Результаты осмотра оформляются актом.

Устранение дефектов и повреждений, обнаруженных при передаче электрооборудования, осуществляется в соответствии с Правилами о договорах подряда на капитальное строительство.

Электрооборудование, на которое истек нормативный срок хранения, указанный в государственных стандартах или технических условиях, принимается в монтаж только после проведения предмонтажной ревизии, исправления дефектов и испытаний. Результаты проведенных работ должны быть занесены в формуляры, паспорта и другую сопроводительную документацию или должен быть составлен акт о проведении указанных работ.

Электрооборудование, изделия и материалы, принятые в монтаж, следует хранить в соответствии с требованиями государственных стандартов или технических условий.

Для крупных и сложных объектов с большим объемом кабельных линий в тоннелях, каналах и кабельных полуэтажах, а также электрооборудования в электропомещениях в проекте организации строительства должны быть определены меры по опережающему монтажу (против монтажа кабельных сетей) систем внутреннего противопожарного водопровода, автоматического пожаротушения и автоматической пожарной сигнализации, предусмотренных рабочими чертежами.

В электропомещениях (щитовые, пультовые, подстанции и распределительные устройства, машинные залы, аккумуляторные, кабельные тоннели и каналы, кабельные полуэтажи и т.п.) должны быть выполнены чистовые полы с дренажными каналами, необходимым уклоном и гидроизоляцией и отделочные работы (штукатурные и окрасочные), установлены закладные детали и оставлены монтажные проемы, смонтированы предусмотренные проектом грузоподъемные и грузоперемещающие механизмы и устройства, подготовлены в соответствии с архитектурно-строительными чертежами и проектом производства работ блоки труб, отверстия и проемы для прохода труб и кабелей, борозды, ниши и гнезда, выполнен подвод питания для временного электроосвещения во всех помещениях.

В зданиях и сооружениях должны быть введены в действие системы отопления и вентиляции, смонтированы и испытаны мостики, площадки и конструкции подвесных потолков, предусмотренные проектом для монтажа и обслуживания электроосветительных установок, расположенных на высоте, а также конструкции крепления многоламповых светильников (люстр) массой свыше 100 кг; проложены снаружи и внутри зданий и сооружений предусмотренные рабочими строительными чертежами асбесто-цементные трубы и патрубки и трубные блоки для прохода кабелей.

Фундаменты под электрические машины следует сдавать под монтаж с полностью законченными строительными и отделочными работами, установленными воздухоохладителями и вентиляционными коробами, с реперами и осевыми планками (марками) в соответствии с требованиями СНиП 3.02.01-83 и настоящих правил.

На опорных (черновых) поверхностях фундаментов допускаются впадины не более 10 мм и уклоны до 1:100. Отклонения в строительных размерах должны быть не более: по осевым размерам в плане - плюс 30 мм, по высотным отметкам поверхности фундаментов (без учета высоты подливки) - минус 30 мм, по размерам уступов в плане - минус 20 мм, по размерам колодцев - плюс 20 мм, по отметкам уступов в выемках и колодцах - минус 20 мм, по осям анкерных болтов в плане - ± 5 мм, по осям закладных анкерных устройств в плане - ± 10 мм, по отметкам верхних торцов анкерных болтов - ± 20 мм.

Сдача-приемка фундаментов для установки электрооборудования, монтаж которого производится с привлечением шефмонтажного персонала, производится совместно с представителями организации, осуществляющей шефмонтаж.

По окончании отделочных работ в аккумуляторных помещениях должны быть выполнены кислото- или щелочестойкие покрытия стен, потолков и пола, смонтированы и опробованы системы отопления, вентиляции, водопровода и канализации.

Генподрядчик должен предъявить к приемке под монтаж строительную готовность в жилых домах - посекционно, в общественных зданиях - поэтажно (или по помещениям).

Железобетонные, гипсобетонные, керамзитобетонные панели перекрытия, внутренние стеновые панели и перегородки, железобетонные колонны и ригели заводского изготовления должны иметь каналы (трубы) для прокладки проводов, ниши, гнезда с закладными деталями для установки штепсельных розеток, выключателей, звонков и звонковых кнопок в соответствии с рабочими чертежами. Проходные сечения каналов и замоноличенных неметаллических труб не должны отличаться более чем на 15 % от указанных в рабочих чертежах.

Смещение гнезд и ниш в местах сопряжений смежных строительных конструкций не должно быть более 40 мм.

В зданиях и сооружениях, сдаваемых под монтаж электрооборудования, генподрядчиком должны быть выполнены предусмотренные архитектурно-строительными чертежами отверстия, борозды, ниши и гнезда в фундаментах, стенах, перегородках, перекрытиях и покрытиях, необходимые для монтажа электрооборудования и установочных изделий, прокладки труб для электропроводок и электрических сетей.

Указанные отверстия, борозды, ниши и гнезда, не оставленные в строительных конструкциях при их возведении, выполняются генподрядчиком в соответствии с архитектурно-строительными чертежами.

Отверстия диаметром менее 30 мм, не поддающиеся учету при разработке чертежей и которые не могут быть предусмотрены в строительных конструкциях по условиям технологии их изготовления (отверстия в стенах, перегородках, перекрытиях только для установки дюбелей, шпилек и штырей различных опорно-поддерживающих конструкций), должны выполняться электромонтажной организацией на месте производства работ.

После выполнения электромонтажных работ генподрядчик обязан осуществить заделку отверстий, борозд, ниш и гнезд.

При приемке фундаментов под трансформаторы должны быть проверены наличие и правильность установки анкеров для крепления тяговых устройств при перекатке трансформаторов и фундаментов под домкраты для разворота катков.

6.13.3. Производство электромонтажных работ

Общие требования

При погрузке, разгрузке, перемещении, подъеме и установке электрооборудования должны быть приняты меры по его защите от повреждений, при этом тяжеловесное электрооборудование необходимо надежно стропить за предусмотренные для этой цели детали или в местах, указанных предприятием-изготовителем.

Электрооборудование при монтаже разборке и ревизии не подлежит, за исключением случаев, когда это предусмотрено государственными и отраслевыми стандартами или техническими условиями, согласованными в установленном порядке.

Разборка оборудования, поступившего опломбированным с предприятия-изготовителя, запрещается.

Электрооборудование и кабельная продукция, деформированные или с повреждением защитных покрытий, монтажу не подлежат до устранения повреждений и дефектов в установленном порядке.

При производстве электромонтажных работ следует применять нормокомплекты специальных инструментов по видам электромонтажных работу, а также механизмы и приспособления, предназначенные для этой цели.

В качестве опорных конструкций и крепежных изделий для установки троллеев, шинопроводов, лотков, коробов, навесных щитков и постов управления, защитно-пусковой аппаратуры и светильников следует применять изделия заводского изготовления, имеющие повышенную монтажную готовность (с защитным покрытием, приспособленные для скрепления без сварки и не требующие больших трудозатрат на механическую обработку).

Крепление опорных конструкций следует выполнять сваркой к закладным деталям, предусмотренным в строительных элементах, или крепежными изделиями (дюбелями, штырями, шпильками и т. п.). Способ крепления должен быть указан в рабочих чертежах.

Цветовое обозначение токоведущих шин распределительных устройств, троллеев, шин заземления, проводов ВЛ следует выполнять в соответствии с указаниями, приведенными в проекте.

При производстве работ электромонтажная организация должна выполнять требования ГОСТ 12.1.004-76 и Правил пожарной безопасности при производстве строительно-монтажных работ. При введении на объекте эксплуатационного режима обеспечение пожарной безопасности является обязанностью заказчика.

Разборные присоединения шин и жил проводов и кабелей к контактным выводам электрооборудования, установочным изделиям и шинопроводам должны удовлетворять требованиям ГОСТ 10434-82.

В местах присоединения жил проводов и кабелей следует предусматривать запас провода или кабеля, обеспечивающий возможность повторного присоединения.

Места соединений и ответвлений должны быть доступны для осмотра и ремонта. Изоляция соединений и ответвлений должна быть равноценна изоляции жил соединяемых проводов и кабелей.

В местах соединений и ответвлений провода и кабели не должны испытывать механических усилий.

Оконцевание жилы кабеля с бумажной пропитанной изоляцией следует выполнять уплотненной токоведущей арматурой (наконечниками), не допускающей вытекания кабельного пропиточного состава.

Соединения и ответвления шин следует выполнять, как правило, неразборными (при помощи сварки).

В местах, где требуется наличие разборных стыков, соединения шин должны быть выполнены болтами или сжимными плитами. Число разборных стыков должно быть минимальным.

Электропроводки

Общие требования

Правила настоящего подраздела распространяются на монтаж электропроводок силовых, осветительных и вторичных цепей напряжением до 1000 В переменного и постоянного тока, прокладываемых внутри и вне зданий и сооружений изолированными установочными проводами всех сечений и небронированными кабелями с резиновой или пластмассовой изоляцией сечением до 16 мм².

Проходы небронированных кабелей, защищенных и незащищенных проводов через несгораемые стены (перегородки) и междуэтажные перекрытия должны быть выполнены в отрезках труб, или в коробах, или проемах, а через сгораемые - в отрезках стальных труб.

Проемы в стенах и перекрытиях должны иметь обрамление, исключающее их разрушение в процессе эксплуатации. В местах прохода проводов и кабелей через стены, перекрытия или их выхода наружу следует заделывать зазоры между проводами, кабелями и трубой (коробом, проемом) легко удаляемой массой из несгораемого материала.

Уплотнение следует выполнять с каждой стороны трубы (короба и т.п.).

При открытой прокладке неметаллических труб заделка мест их прохода через противопожарные преграды должна быть произведена несгораемыми материалами непосредственно после прокладки кабелей или проводов в трубы.

Заделка зазоров между трубами (коробом, проемом) и строительной конструкцией, а также между проводами и кабелями, проложенными в трубах (коробах, проемах), легко удаляемой массой из несгораемого материала должна обеспечивать огнестойкость, соответствующую огнестойкости строительной конструкции.

Прокладка проводов и кабелей на лотках и в коробах

Конструкция и степень защиты лотков и коробов, а также способ прокладки проводов и кабелей на лотках и в коробах (россыпью, пучками, многослойно и т.п.) должны быть указаны в проекте.

Способ установки коробов не должен допускать скопления в них влаги. Применяемые короба для открытых электропроводок должны иметь, как правило, съемные или открывающиеся крышки.

При скрытых прокладках следует применять глухие короба.

Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.

Крепления незащищенных проводов и кабелей с металлической оболочкой металлическими скобами или бандажами должны быть выполнены с прокладками из эластичных изоляционных материалов.

Прокладка проводов на изолирующих опорах

При прокладке на изолирующих опорах соединение или ответвление проводов следует выполнять непосредственно у изолятора, клипы, ролика или на них.

Расстояния между точками крепления вдоль трассы и между осями параллельно проложенных незащищенных изолированных проводов на изолирующих опорах должны быть указаны в проекте.

Крюки и кронштейны с изоляторами должны быть закреплены только в основном материале стен, а ролики и клицы для проводов сечением до 4 мм² включ. могут быть закреплены на штукатурке или на обшивке деревянных зданий. Изоляторы на крюках должны быть надежно закреплены.

При креплении роликов глухарями под головки глухарей должны быть подложены металлические и эластичные шайбы, а при креплении роликов на металле под их основания должны быть подложены эластичные шайбы.

Прокладка проводов и кабелей на стальном канате

Провода и кабели (в поливинилхлоридной, найритовой, свинцовой или алюминиевой оболочках с резиновой или поливинилхлоридной изоляцией) надлежит закреплять к несущему стальному канату или к проволоке бандажами или клицами, устанавливаемыми на расстояниях не более 0,5 м друг от друга.

Кабели и провода, проложенные на канатах, в местах перехода их с каната на конструкции зданий должны быть разгружены от механических усилий.

Вертикальные подвески проводки на стальном канате должны быть расположены, как правило, в местах установки ответвительных коробок, штепсельных разъемов, светильников и т.п. Стрела провеса каната в пролетах между креплениями должна быть в пределах 1/40 - 1/60 длины пролета. Сращивание канатов в пролете между концевыми креплениями не допускается.

Для предотвращения раскачивания осветительных электропроводок на стальном канате должны быть установлены растяжки. Число растяжек должно быть определено в рабочих чертежах.

Для ответвлений от специальных тросовых проводов надлежит использовать специальные коробки, обеспечивающие создание петли троса, а также запаса жил, необходимого для подсоединения отходящей линии с помощью ответвительных сжимов без разрезания магистрали.

Прокладка установочных проводов по строительным основаниям и внутри основных строительных конструкций

Открытая и скрытая прокладка установочных проводов не допускается при температуре ниже минус 15 °С.

При скрытой прокладке проводов под слоем штукатурки или в тонкостенных (до 80 мм) перегородках провода должны быть проложены параллельно архитектурно-строительным линиям. Расстояние горизонтально проложенных проводов от плит перекрытия не должно превышать 150 мм. В строительных конструкциях толщиной свыше 80 мм провода должны быть проложены по кратчайшим трассам.

Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

Крепление плоских проводов при скрытой прокладке должно обеспечивать плотное прилегание их к строительным основаниям. При этом расстояния между точками крепления должны составлять:

а) при прокладке на горизонтальных и вертикальных участках заштукатуриваемых пучков проводов - не более 0,5 м; одиночных проводов - 0,9 м;

б) при покрытии проводов сухой штукатуркой - до 1,2 м.

Устройство плинтусной проводки должно обеспечивать раздельную прокладку силовых и слаботочных проводов.

Крепление плинтуса должно обеспечивать плотное его прилегание к строительным основаниям, при этом усилие на отрыв должно быть не менее 190 Н, а зазор между плинтусом, стеной и полом - не более 2 мм. Плинтусы следует выполнять из несгораемых и трудносгораемых материалов, обладающих электроизоляционными свойствами.

В соответствии с ГОСТ 12504-80, ГОСТ 12767-80 и ГОСТ 9574-80 в панелях должны быть предусмотрены внутренние каналы или замоноличенные пластмассовые трубы и закладные элементы для скрытой сменяемой электропроводки, гнезда и отверстия для установки распаечных коробок, выключателей и штепсельных розеток.

Отверстия, предназначенные для электроустановочных изделий, и протяжные ниши в стеновых панелях смежных квартир не должны быть сквозными. Если по условиям технологии изготовления отверстия не представляется возможным выполнить несквозными, то в них должны быть заложены звукоизолирующие прокладки из винипора или другого несгораемого звукоизолирующего материала.

Установку труб и коробок в арматурных каркасах следует выполнять на кондукторах по рабочим чертежам, определяющим места крепления установочных, ответвительных и потолочных коробок. Для обеспечения расположения коробок после формования заподлицо с поверхностью панелей их следует крепить к арматурному каркасу таким образом, чтобы при блочной установке коробок высота блока соответствовала толщине панели, а при раздельной установке коробок для исключения их смещения внутрь панелей лицевая поверхность коробок должна выступать за плоскость арматурного каркаса на 30 - 35 мм.

Каналы должны на всем протяжении иметь гладкую поверхность без натеков и острых углов.

Толщина защитного слоя над каналом (трубой) должна быть не менее 10 мм.

Длина каналов между протяжными нишами или коробками должна быть не более 8 м.

Прокладка проводов и кабелей в стальных трубах

Стальные трубы допускается применять для электропроводок только в специально обоснованных в проекте случаях в соответствии с требованиями нормативных документов, утвержденных в порядке, установленном СНиП 1.01.01-82.

Применяемые для электропроводок стальные трубы должны иметь внутреннюю поверхность, исключающую повреждение изоляции проводов при их затягивании в трубу и антикоррозионное покрытие наружной поверхности. Для труб, замоноличиваемых в строительные конструкции, наружное антикоррозионное покрытие не требуется. Трубы, прокладываемые в помещениях с химически активной средой, внутри и снаружи должны иметь антикоррозионное покрытие, стойкое в условиях данной среды. В местах выхода проводов из стальных труб следует устанавливать изоляционные втулки.

Стальные трубы для электропроводки, укладываемые в фундаментах под технологическое оборудование, до бетонирования фундаментов должны быть закреплены на опорных конструкциях или на арматуре. В местах выхода труб из фундамента в грунт должны быть осуществлены мероприятия, предусматриваемые в рабочих чертежах, против среза труб при осадках грунта или фундамента.

В местах пересечения трубами температурных и осадочных швов должны быть выполнены компенсирующие устройства в соответствии с указаниями в рабочих чертежах.

Расстояния между точками крепления открыто проложенных стальных труб не должны превышать величин, указанных в табл. 1. Крепление стальных труб электропроводки непосредственно к технологическим трубопроводам, а также их приварка непосредственно к различным конструкциям не допускаются.

Таблица 1

При изгибании труб следует, как правило, применять нормализованные углы поворота 90, 120 и 135° и нормализованные радиусы изгиба 400, 800 и 1000 мм. Радиус изгиба 400 мм следует применять для труб, прокладываемых в перекрытиях, и для вертикальных выходов; 800 и 1000 мм - при прокладке труб в монолитных фундаментах и при прокладке в них кабелей с однопроволочными жилами. При заготовке пакетов, и блоков труб следует также придерживаться указанных нормализованных углов и радиусов изгиба.

При прокладке проводов в вертикально проложенных трубах (стояках) должно быть предусмотрено их закрепление, причем точки закрепления должны отстоять друг от друга на расстоянии, не превышающем, м:

для проводов                      до 50 мм² включ.                          30

для проводов                      от 70 до 150 мм² включ.              20

для проводов                      от 185 до 240 мм² включ.            15

Закрепление проводов следует выполнять с помощью клиц или зажимов в протяжных или ответвительных коробках либо на концах труб.

Трубы при скрытой прокладке в полу должны быть заглублены не менее чем на 20 мм и защищены слоем цементного раствора. В полу разрешается устанавливать ответвительные и протяжные коробки, например для модульных проводок.

Расстояния между протяжными коробками (ящиками) не должны превышать, м: на прямых участках - 75, при одном изгибе трубы - 50, при двух - 40, при трех - 20.

Провода и кабели в трубах должны лежать свободно, без натяжения. Диаметр труб следует принимать в соответствии с указаниями в рабочих чертежах.

Прокладка проводов и кабелей в неметаллических трубах

Прокладку неметаллических (пластмассовых) труб для затяжки в них проводов и кабелей необходимо производить в соответствии с рабочими чертежами при температуре воздуха не ниже минус 20 и не выше плюс 60 °С.

В фундаментах пластмассовые трубы (как правило, полиэтиленовые) должны быть уложены только на горизонтально утрамбованный грунт или слой бетона.

В фундаментах глубиной до 2 м допускается прокладка поливинилхлоридных труб. При этом должны быть приняты меры против механических повреждений их при бетонировании и обратной засыпке грунта.

Крепление прокладываемых открыто неметаллических труб должно допускать их свободное перемещение (подвижное крепление) при линейном расширении или сжатии от изменения температуры окружающей среды. Расстояния между точками установки подвижных креплений должны соответствовать указанным в табл. 2.

Таблица 2

Толщина бетонного раствора над трубами (одиночными и блоками) при их замоноличивании в подготовках полов должна быть не менее 20 мм. В местах пересечения трубных трасс защитный слой бетонного раствора между трубами не требуется. При этом глубина заложения верхнего ряда должна соответствовать приведенным выше требованиям. Если при пересечении труб невозможно обеспечить необходимую глубину заложения труб, следует предусмотреть их защиту от механических повреждений путем установки металлических гильз, кожухов или иных средств в соответствии с указаниями в рабочих чертежах.

Выполнение защиты от механических повреждений в местах пересечения проложенных в полу электропроводок в пластмассовых трубах с трассами внутрицехового транспорта при слое бетона 100 мм и более не требуется. Выход пластмассовых труб из фундаментов, подливок полов и других строительных конструкций должен быть выполнен отрезками или коленами поливинилхлоридных труб, а при возможности механических повреждений - отрезками из тонкостенных стальных труб.

При выходе поливинилхлоридных труб на стены в местах возможного механического повреждения их следует защищать стальными конструкциями на высоту до 1,5 м или выполнять выход из стены отрезками тонкостенных стальных труб.

Соединение пластмассовых труб должно быть выполнено:

- полиэтиленовых - плотной посадкой с помощью муфт, горячей обсадкой в раструб, муфтами из термоусаживаемых материалов, сваркой;

- поливинилхлоридных - плотной посадкой в раструб или с помощью муфт. Допускается соединение склеиванием.

6.13.4. Кабельные линии

Общие требования

Настоящие правила следует соблюдать при монтаже силовых кабельных линий напряжением до 220 кВ.

Наименьшие допустимые радиусы изгиба кабелей и допустимая разность уровней между высшей и низшей точками расположения кабелей с бумажной пропитанной изоляцией на трассе должны соответствовать требованиям ГОСТ 24183-80*, ГОСТ 16441-78, ГОСТ 24334-80, ГОСТ 1508-78* Е и утвержденным техническим условиям.

При прокладке кабелей следует принимать меры по защите их от механического повреждения. Усилия тяжения кабелей до 35 кВ должны быть в пределах величин, приведенных в таблице. Лебедки и другие тяговые средства необходимо оборудовать регулируемыми ограничивающими устройствами для отключения тяжения при появлении усилий выше допустимых. Протяжные устройства, обжимающие кабель (приводные ролики), а также поворотные устройства должны исключать возможность деформации кабеля.

Кабели следует укладывать с запасом по длине 1 - 2 %. В траншеях и на сплошных поверхностях внутри зданий и сооружений запас достигается путем укладки кабеля «змейкой», а по кабельным конструкциям (кронштейнам) этот запас используют для образования стрелы провеса.

Укладывать запас кабеля в виде колец (витков) не допускается.

Таблица 3

Кабели, прокладываемые горизонтально по конструкциям, стенам, перекрытиям, фермам и т.п., следует жестко закреплять в конечных точках, непосредственно у концевых муфт, на поворотах трассы, с обеих сторон изгибов и у соединительных и стопорных муфт.

Кабели, прокладываемые вертикально по конструкциям и стенам, должны быть закреплены на каждой кабельной конструкции.

Расстояния между опорными конструкциями принимаются в соответствии с рабочими чертежами. При прокладке силовых и контрольных кабелей с алюминиевой оболочкой на опорных конструкциях с расстоянием 6000 мм должен быть обеспечен остаточный прогиб в середине пролета: 250 - 300 мм при прокладке на эстакадах и галереях, не менее 100 - 150 мм в остальных кабельных сооружениях.

Конструкции, на которые укладывают небронированные кабели, должны иметь исполнение, исключающее возможность механического повреждения оболочек кабелей.

В местах жесткого крепления небронированных кабелей со свинцовой или алюминиевой оболочкой на конструкциях должны быть проложены прокладки из эластичного материала (например, листовая резина, листовой поливинилхлорид); небронированные кабели с пластмассовой оболочкой или пластмассовым шлангом, а также бронированные кабели допускается крепить к конструкциям скобами (хомутами) без прокладок.

Бронированные и небронированные кабели внутри помещений и снаружи в местах, где возможны механические повреждения (передвижение автотранспорта, грузов и механизмов, доступность для неквалифицированного персонала), должны быть защищены до безопасной высоты, но не менее 2 м от уровня земли или пола и на глубине 0,3 м в земле.

Концы всех кабелей, у которых в процессе прокладки нарушена герметизация, должны быть временно загерметизированы до монтажа соединительных и концевых муфт.

Проходы кабелей через стены, перегородки и перекрытия в производственных помещениях и кабельных сооружениях должны быть осуществлены через отрезки неметаллических труб (асбестовых безнапорных, пластмассовых и т.п.), отфактурованные отверстия в железобетонных конструкциях или открытые проемы. Зазоры в отрезках труб, отверстиях и проемы после прокладки кабелей должны быть заделаны несгораемым материалом, например цементом с песком по объему 1:10, глиной с песком - 1:3, глиной с цементом и песком - 1,5:1:11, перлитом вспученным со строительным гипсом - 1:2 и т.п., по всей толщине стены или перегородки.

Зазоры в проходах через стены допускается не заделывать, если эти стены не являются противопожарными преградами.

Прокладка в блочной канализации

Общая длина канала блока по условиям предельно допустимых усилий тяжения для небронированных кабелей со свинцовой оболочкой и медными жилами не должна превышать следующих значений:

Сечение кабеля, мм²

до 3´50      3´70        3´95 и выше

Предельная длина, м

145             115           108

Для небронированных кабелей с алюминиевыми жилами сечением 95 мм² и выше в свинцовой или пластмассовой оболочке длина канала не должна превышать 150 м.

Предельно допустимые усилия тяжения небронированных кабелей со свинцовой оболочкой и с медными или алюминиевыми жилами при креплении тягового каната за жилы, а также требуемые усилия на протягивание 100 м кабеля через блочную канализацию приведены в таблице

Таблица 4

Для небронированных кабелей с пластмассовой оболочкой предельно допустимые усилия тяжения следует принимать по табл. 4 с поправочными коэффициентами для жил:

- медных 0,7;

- из твердого алюминия 0,5;

- из мягкого алюминия 0,25.

Прокладка в кабельных сооружениях и производственных помещениях

При прокладке в кабельных сооружениях, коллекторах и производственных помещениях кабели не должны иметь наружных защитных покровов из горючих материалов. Металлические оболочки и броня кабеля, имеющие несгораемое антикоррозионное (например, гальваническое) покрытие, выполненное на предприятии-изготовителе, не подлежат окраске после монтажа.

Кабели в кабельных сооружениях и коллекторах жилых кварталов следует прокладывать, как правило, целыми строительными длинами, избегая по возможности применения в них соединительных муфт.

Кабели, проложенные горизонтально по конструкциям на открытых эстакадах (кабельных и технологических), кроме крепления в местах согласно п. 3.60, должны быть закреплены во избежание смещения под действием ветровых нагрузок на прямых горизонтальных участках трассы в соответствии с указаниями, приведенными в проекте.

Кабели в алюминиевой оболочке без наружного покрова при прокладке их по оштукатуренным и бетонным стенам, фермам и колоннам должны отстоять от поверхности строительных конструкций не менее чем на 25 мм. По окрашенным поверхностям указанных конструкций допускается прокладка таких кабелей без зазора.

Прокладка на стальном канате

Диаметр и марка каната, а также расстояние между анкерными и промежуточными креплениями каната определяются в рабочих чертежах. Стрела провеса каната после подвески кабелей должна быть в пределах 1/40 - 1/60 длины пролета. Расстояния между подвесками кабелей должны быть не более 800 - 1000 мм.

Анкерные концевые конструкции должны быть закреплены к колоннам или стенам здания. Крепление их к балкам и фермам не допускается.

Стальной канат и другие металлические части для прокладки кабелей на канате вне помещений независимо от наличия гальванического покрытия должны быть покрыты смазкой (например, солидолом). Внутри помещений стальной канат, имеющий гальваническое покрытие, должен быть покрыт смазкой только в тех случаях, когда он может подвергаться коррозии под действием агрессивной окружающей среды.

Маркировка кабельных линий

Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.

На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки.

На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 - 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения.

На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты.

На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.

Бирки следует применять: в сухих помещениях - из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле - из пластмассы.

Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской.

Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 - 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.

Токопроводы напряжением до 35 кВ

Токопроводы напряжением до 1 кВ (шинопроводы). Секции с компенсаторами и гибкие секции магистральных шинопроводов должны быть закреплены на двух опорных конструкциях, устанавливаемых симметрично по обе стороны гибкой части секции шинопровода. Крепление шинопровода к опорным конструкциям на горизонтальных участках следует выполнять прижимами, обеспечивающими возможность смещения шинопровода при изменениях температуры. Шинопровод, проложенный на вертикальных участках, должен быть жестко закреплен на конструкциях болтами.

Для удобства съема крышек (деталей кожуха), а также для обеспечения охлаждения шинопровод следует устанавливать с зазором 50 мм от стен или других строительных конструкций здания.

Трубы или металлические рукава с проводами должны вводиться в ответвительные секции через отверстия, выполненные в кожухах шинопроводов. Трубы следует оконцовывать втулками.

Неразъемное соединение шин секций магистрального шинопровода должно быть выполнено сваркой, соединения распределительного и осветительного шинопроводов должны быть разборными (болтовыми).

Соединение секций троллейного шинопровода должно выполняться с помощью специальных соединительных деталей. Токосъемная каретка должна свободно перемещаться по направляющим вдоль щели короба смонтированного троллейного шинопровода.

Токопроводы открытые напряжением 6 - 35 кВ. Настоящие правила должны соблюдаться при монтаже жестких и гибких токопроводов напряжением 6 - 35 кВ.

Как правило, все работы по монтажу токопроводов должны производиться с предварительной заготовкой узлов и секций блоков на заготовительно-сборочных полигонах, мастерских или заводах.

В местах болтовых и шарнирных соединений должны быть обеспечены меры по предотвращению самоотвинчивания (шплинты, контргайки - стопорные, тарельчатые или пружинные шайбы). Все крепежные изделия должны иметь антикоррозионное покрытие (цинкование, пассивирование).

Распределительные устройства и подстанции

Общие требования

Требования настоящих правил следует соблюдать при монтаже открытых и закрытых распределительных устройств и подстанций напряжением до 750 кВ.

До начала монтажа электрооборудования распределительных устройств и подстанций заказчиком должны быть поставлены:

- трансформаторное масло в количестве, необходимом для заливки полностью смонтированного маслонаполненного оборудования, с учетом дополнительного количества масла на технологические нужды;

- чистые герметичные металлические емкости для временного хранения масла;

- оборудование и приспособления для обработки и заливки масла;

- специальный инструмент и приспособления, поступающие в комплекте с оборудованием в соответствии с технической документацией предприятия-изготовителя, необходимые для ревизии и регулировки (передаются на период монтажа).

Ошиновка закрытых и открытых распределительных устройств

Внутренний радиус изгиба шин прямоугольного сечения должен быть: в изгибах на плоскость - не менее двойной толщины шины, в изгибах на ребро - не менее ее ширины. Длина шин на изгибе штопором должна быть не менее двукратной их ширины.

Взамен изгибания на ребро допускается стыкование шин сваркой.

Изгиб шин у мест присоединений должен начинаться на расстоянии не менее 10 мм от края контактной поверхности.

Стыки сборных шин при болтовом соединении должны отстоять от головок изоляторов и мест ответвлений на расстоянии не менее чем 50 мм.

Для обеспечения продольного перемещения шин при изменении температуры следует выполнять жесткое крепление шин к изоляторам лишь в середине общей длины шин, а при наличии шинных компенсаторов - в середине участка между компенсаторами.

Отверстия проходных шинных изоляторов после монтажа шин должны быть закрыты специальными планками, а шины в пакетах в местах входа в изоляторы и выхода из них должны быть скреплены между собой.

Шинодержатели и сжимы при переменном токе более 600 А не должны создавать замкнутого магнитного контура вокруг

шин. Для этого одна из накладок или все стяжные болты, расположенные по одной из сторон шины, должны быть выполнены из немагнитного материала (бронзы, алюминия и его сплавов и т.п.) либо должна быть применена конструкция шинодержателя, не образующая замкнутого магнитного контура.

Гибкие шины на всем протяжении не должны иметь перекруток, расплеток, лопнувших проволок. Стрелы провеса не должны отличаться от проектных более чем на ± 5 %. Все провода в расщепленной фазе ошиновки должны иметь одинаковое тяжение и должны быть раскреплены дистанционными распорками.

Соединения между смежными аппаратами должны быть выполнены одним отрезком шины (без разрезания).

Трубчатые шины должны иметь устройства для гашения вибрации и компенсации температурных изменений их длины. На участках подсоединения к аппаратам шины должны быть расположены горизонтально.

Соединения и ответвления гибких проводов должны быть выполнены сваркой или опрессовкой.

Присоединение ответвлений в пролете должно быть выполнено без разрезания проводов пролета. Болтовое соединение допускается только на зажимах аппаратов и на ответвлениях к разрядникам, конденсаторам связи и трансформаторам напряжения, а также для временных установок, для которых применение неразъемных соединений требует большого объема работ по перемонтажу шин. Присоединения гибких проводов и шин к выводам электрооборудования следует выполнять с учетом компенсации температурных изменений их длины.

Изоляторы

Изоляторы перед монтажом должны быть проверены на целостность фарфора (быть без трещин и сколов). Подкладки под фланцы изоляторов не должны выступать за пределы фланцев.

Поверхность колпачков опорных изоляторов при их установке в закрытых распределительных устройствах должна находиться в одной плоскости. Отклонение не должно составлять более 2 мм.

Оси всех стоящих в ряду опорных и проходных изоляторов не должны отклоняться в сторону более чем на 5 мм.

При установке проходных изоляторов на 1000 А и более в стальных плитах должна быть исключена возможность образования замкнутых магнитных контуров.

Монтаж гирлянд подвесных изоляторов открытых распределительных устройств должен удовлетворять следующим требованиям:

- соединительные ушки, скобы, промежуточные звенья и др. должны быть зашплинтованы;

- арматура гирлянд должна соответствовать размерам изоляторов и проводов.

Сопротивление изоляции фарфоровых подвесных изоляторов должно быть проверено мегомметром напряжением 2,5 кВ до подъема гирлянд на опору.

Выключатели напряжением выше 1000 В

Установку, сборку и регулировку выключателей следует производить в соответствии с монтажными инструкциями предприятий-изготовителей; при сборке следует строго придерживаться маркировки элементов выключателей, приведенной в указанных инструкциях.

При сборке и монтаже воздушных выключателей должны быть обеспечены: горизонтальность установки опорных рам и резервуаров для воздуха, вертикальность опорных колонок, равенство размеров по высоте колонок изоляторов треноги (растяжек), соосность установки изоляторов. Отклонение осей центральных опорных колонок от вертикали не должно превышать норм, указанных в инструкциях предприятий-изготовителей.

Внутренние поверхности воздушных выключателей, с которыми соприкасается сжатый воздух, должны быть очищены; болты, стягивающие разборные фланцевые соединения изоляторов, должны быть равномерно затянуты ключом с регулируемым моментом затяжки.

После окончания монтажа воздушных выключателей следует проверить величину утечки сжатого воздуха, которая не должна превышать норм, указанных в заводских инструкциях. Перед включением необходимо проветрить внутренние полости воздушного выключателя.

Распределительные шкафы и шкафы управления выключателями должны быть проверены, в том числе на правильность положения блок-контактов и бойков электромагнитов. Все клапаны должны иметь легкий ход, хорошее прилегание конусов к седлам. Сигнально-блокировочные контакты должны быть правильно установлены, электроконтактные манометры должны быть проверены в лаборатории.

Разъединители, отделители и короткозамыкатели напряжением выше 1000 В

Установку, сборку и регулировку разъединителей, отделителей и короткозамыкателей следует производить в соответствии с инструкциями предприятий-изготовителей.

При сборке и монтаже разъединителей, отделителей, короткозамыкателей должны быть обеспечены: горизонтальность установки опорных рам, вертикальность и равенство по высоте колонок опорных изоляторов, соосность контактных ножей. Отклонение опорной рамы от горизонтали и осей собранных колонок изоляторов от вертикали, а также смещение осей контактных ножей в горизонтальной и вертикальной плоскости и зазор между торцами контактных ножей не должны превышать норм, указанных в инструкциях предприятий-изготовителей. Выравнивание колонок допускается с помощью металлических подкладок.

Штурвал или рукоятка рычажного привода должна иметь (при включении и отключении) направление движения, указанное в таблице.

Таблица 5

Холостой ход рукоятки привода не должен превышать 5°.

Ножи аппаратов должны правильно (по центру) попадать в неподвижные контакты, входить в них без ударов и перекосов и при включении не доходить до упора на 3 - 5 мм.

При положениях ножа заземления «Включено» и «Отключено» тяги и рычаги должны находиться в положении «Мертвая точка», обеспечивая фиксацию ножа в крайних положениях.

Блок-контакты привода разъединителя должны быть установлены так, чтобы механизм управления блок-контактами срабатывал в конце каждой операции за 4 - 10° до конца хода.

Блокировка разъединителей с выключателями, а также главных ножей разъединителей с заземляющими ножами не должна допускать оперирования приводом разъединителя при включенном положении выключателя, а также заземляющими ножами при включенном положении главных ножей и главными ножами при включенном положении заземляющих ножей.

Разрядники

До начала монтажа все элементы разрядников следует подвергнуть осмотру на отсутствие трещин и сколов в фарфоре и на отсутствие раковин и трещин в цементных швах. Должны быть измерены токи утечки и сопротивления рабочих элементов разрядников согласно требованиям инструкции предприятия-изготовителя.

При сборке разрядников на общей раме должна быть обеспечена соосность и вертикальность изоляторов.

После окончания монтажа кольцевые просветы в колоннах между рабочими элементами и изоляторами должны быть зашпатлеваны и закрашены.

Измерительные трансформаторы

При монтаже трансформаторов должна быть обеспечена вертикальность их установки. Регулировку вертикальности допускается производить помощью стальных прокладок.

Неиспользуемые вторичные обмотки трансформаторов тока должны быть закорочены на их зажимах. Один из полюсов вторичных обмоток трансформаторов тока и трансформаторов напряжения должен быть заземлен во всех случаях (кроме специально оговоренных в рабочих чертежах).

Высоковольтные вводы смонтированных измерительных трансформаторов напряжения должны быть закорочены до их включения под напряжение. Корпус трансформатора должен быть заземлен.

Реакторы и катушки индуктивности

Фазы реакторов, установленные одна под другой, должны быть расположены согласно маркировке (Н - нижняя фаза, С - средняя, В - верхняя), причем направление обмоток средней фазы должно быть противоположно направлению обмоток крайних фаз.

Стальные конструкции, расположенные в непосредственной близости от реакторов, не должны иметь замкнутых контуров.

Комплектные и сборные распределительные устройства и комплексные трансформаторные подстанции

При приемке в монтаж шкафов комплектных распределительных устройств и комплектных трансформаторных подстанций должны быть проверены комплектность технической документации предприятия-изготовителя (паспорт, техническое описание и инструкция по эксплуатации, электрические схемы главных и вспомогательных цепей, эксплуатационная документация на комплектующую аппаратуру, ведомость ЗИП).

При монтаже КРУ и КТП должна быть обеспечена их вертикальность. Допускается разность уровней несущей поверхности под распределительные комплектные устройства 1 мм на 1 м поверхности, но не более 5 мм на всю длину несущей поверхности.

Трансформаторы

Все трансформаторы должны допускать включение их в эксплуатацию без осмотра активной части при условии транспортирования и хранения трансформаторов в соответствии с требованиями ГОСТ 11677-75*.

Трансформаторы, доставляемые заказчиком на территорию подстанции, должны быть при транспортировке ориентированы относительно фундаментов в соответствии с рабочими чертежами. Скорость перемещения трансформатора в пределах подстанции на собственных катках не должна превышать 8 м/мин.

Вопрос о монтаже трансформаторов без ревизии активной части и подъема колокола должен решать представитель шефмонтажа предприятия-изготовителя, а в случае отсутствия договора на шефмонтаж - монтирующая организация на основании требований документа, указанного в п. 3.195, и данных следующих актов и протоколов:

- осмотра трансформатора и демонтированных узлов после транспортирования трансформатора с предприятия-изготовителя к месту назначения;

- выгрузки трансформатора;

- перевозки трансформатора к месту монтажа;

- хранения трансформатора до передачи в монтаж.

Вопрос о допустимости включения трансформатора без сушки должен решаться на основании комплексного рассмотрения условий и состояния трансформатора во время транспортировки, хранения, монтажа и с учетом результатов проверки и испытаний.

Статические преобразователи

Разборка полупроводниковых приборов не допускается. При монтаже их следует:

- не допускать резких толчков и ударов;

- удалять консервирующую смазку и очищать контактные поверхности растворителем;

- устанавливать приборы с естественным охлаждением так, чтобы ребра охладителей находились в плоскости, обеспечивающей свободный проход воздуха снизу вверх, а приборы с принудительным воздушным охлаждением так, чтобы направление потока охлаждающего воздуха было вдоль ребер охладителя;

- устанавливать приборы с водяным охлаждением горизонтально;

- располагать штуцера охладителя в вертикальной плоскости так, чтобы входной штуцер был нижним;

- смазывать контактные поверхности охладителей перед ввинчиванием в них полупроводниковых приборов тонким слоем технического вазелина; закручивающий момент при сборке должен соответствовать указанному предприятием-изготовителем.

Компрессоры и воздухопроводы

Компрессоры, опломбированные заводом-изготовителем, разборке и ревизии на месте монтажа не подлежат. Компрессоры, не имеющие пломбы и поступающие на строительную площадку в собранном виде, перед монтажом подвергаются частичной разборке и ревизии в объеме, необходимом для снятия консервирующих покрытий, а также для проверки состояния подшипников, клапанов, сальников, систем маслосмазки и водяного охлаждения.

Смонтированные компрессорные агрегаты должны быть испытаны в соответствии с требованиями, инструкции предприятия-изготовителя совместно с системами автоматического управления, контроля, сигнализации и защиты.

Внутренняя поверхность воздухопроводов должна быть протерта трансформаторным маслом. Допустимые отклонения линейных размеров каждого узла воздухопровода от проектных размеров не должны быть более ± 3 мм на каждый метр, но не более ± 10 мм на всю длину. Отклонения угловых размеров и неплоскостность осей в узле не должны превышать ± 2,5 мм на 1 м, но не более ± 8 мм на весь последующий прямой участок.

Смонтированные воздухопроводы должны быть подвергнуты продувке при скорости воздуха 10 - 15 м/с и давлении, равном рабочему (но не более 4,0 МПа), в течение не менее 10 мин и испытаны на прочность и плотность. Давление при пневматическом испытании на прочность для воздухопроводов с рабочим давлением 0,5 МПа и выше должно составлять 1,25 Р_раб, но не менее Р_раб + 0,3 МПа. При испытании воздухопроводов на плотность испытательное давление должно быть равно рабочему. В процессе подъема давления производится осмотр воздухопровода при достижении 30 и 60 % испытательного давления. На время осмотра воздухопровода подъем давления прекращается. Испытательное давление на прочность должно выдерживаться в течение 5 мин, после чего снижается до рабочего, при котором в течение 12 ч воздуховод испытывается на плотность.

Конденсаторы и заградители высокочастотной связи

При сборке и монтаже конденсаторов связи должна быть обеспечена горизонтальность установки подставок и вертикальность установки конденсаторов.

Высокочастотные заградители до начала монтажа должны пройти настройку в лаборатории.

При монтаже высокочастотных заградителей должна быть обеспечена вертикальность их подвески и надежность контактов в местах присоединения элементов настройки.

Распределительные устройства напряжением до 1000 В, щиты управления, защиты и автоматики

Щиты и шкафы должны поставляться предприятиями-изготовителями полностью смонтированными, прошедшими ревизию, регулировку и испытание в соответствии с требованиями ПУЭ, государственных стандартов или технических условий предприятий-изготовителей.

Распределительные щиты, станции управления, щиты защиты и автоматики, а также пульты управления должны быть выверены по отношению к основным осям помещений, в которых они устанавливаются, Панели при установке должны быть выверены по уровню и отвесу. Крепление к закладным деталям должно выполняться сваркой или разъемными соединениями. Допускается установка панелей без крепления к полу, если это предусмотрено рабочими чертежами. Панели должны быть скреплены между собой болтами.

Электросиловые установки

Электрические машины

До начала монтажа электрических машин и многомашинных агрегатов общего назначения должны быть:

- проверены наличие и готовность к работе подъемно-транспортных средств а зоне монтажа электрических машин (готовность подъемно-транспортных средств должна быть подтверждена актами на их испытание и приемку в эксплуатацию);

- подобран и испытан такелаж (лебедки, тали, блоки, домкраты); подобран комплект механизмов, приспособлений, а также монтажных клиньев и подкладок, клиновых домкратов и винтовых устройств (при бесподкладочном способе установки).

Монтаж электрических машин следует выполнять в соответствии с инструкциями предприятий-изготовителей.

Электрические машины, прибывшие с предприятия-изготовителя в собранном виде, на месте монтажа перед установкой не должны разбираться. При отсутствии уверенности в том, что во время транспортирования и хранения машина после заводской сборки осталась неповрежденной и незагрязненной, необходимость и степень разборки машины должна быть определена актом, составленным компетентными представителями заказчика и электромонтажной организации. Работа по разборке машины и последующей сборке ее должна выполняться в соответствии с инструкцией предприятия-изготовителя.

При проведении испытаний по окончании монтажа прибывших в разобранном виде или подвергавшихся разборке электрических машин постоянного тока и электродвигателей переменного тока зазоры между сталью ротора и статора, зазоры в подшипниках скольжения и вибрация подшипников электродвигателя, разбег ротора в осевом направлении должны соответствовать указанным в технической документации предприятий-изготовителей.

Определение возможности включения машин постоянного тока и электродвигателей переменного тока напряжением выше 1000 В без сушки следует производить в соответствии с указаниями предприятия-изготовителя.

Коммутационные аппараты

Коммутационные аппараты следует устанавливать в местах, указанных в рабочих чертежах и в соответствии с инструкциями предприятий-изготовителей.

Аппараты или опорные конструкции, на которых они должны быть установлены, следует закреплять к строительным основаниям способом, указанным в рабочих чертежах (дюбелями, болтами, винтами, с помощью штырей, опорные конструкции - сваркой к закладным элементам строительных оснований и т.п.). Строительные основания должны обеспечивать крепление аппаратов без перекосов и исключать возникновение недопустимых вибраций.

Ввод проводов, кабелей или труб в аппараты не должен нарушать степень защиты оболочки аппаратов и создавать механических воздействий, деформирующих их.

При установке нескольких аппаратов в блоке должен быть обеспечен доступ для обслуживания каждого их них.

Конденсаторные установки

При монтаже конденсаторных установок должна быть обеспечена горизонтальная установка каркасов и вертикальная установка конденсаторов:

- расстояние между дном конденсаторов нижнего яруса и полом помещения или дном маслоприемника должно быть не менее 100 мм;

- паспорта конденсаторов (таблички с техническими данными) должны быть обращены в сторону прохода, из которого производится их обслуживание;

- инвентарный (порядковый) номер конденсатора должен быть написан маслостойкой краской на стенке бака каждого конденсатора, обращенной к проходу обслуживания;

- расположение токоведущих шин и способы присоединения их к конденсаторам должны обеспечивать удобство смены конденсаторов во время эксплуатации;

- ошиновка не должна создавать изгибающих усилий в выводных изоляторах конденсаторов;

- заземляющая проводка должна быть расположена так, чтобы она не препятствовала смене конденсаторов во время эксплуатации.

Электрическое освещение

Светильники с люминесцентными лампами должны быть переданы заказчиком в монтаж в исправном состоянии и проверенными на световой эффект.

Крепление светильника к опорной поверхности (конструкции) должно быть разборным.

Светильники, применяемые в установках, подверженных вибрации и сотрясениям, должны быть установлены с применением амортизирующих устройств.

Крюки и шпильки для подвеса светильников в жилых зданиях должны иметь устройства, изолирующие их от светильника.

Присоединение светильников к групповой сети должно быть выполнено с помощью клеммных колодок, обеспечивающих присоединение как медных, так и алюминиевых (алюмомедных) проводов сечением до 4 мм².

В жилых зданиях одиночные патроны (например, в кухнях и передних) должны быть присоединены к проводам групповой сети с помощью клеммных колодок.

Концы проводов, присоединяемых к светильникам, счетчикам, автоматам, щиткам и электроустановочным аппаратам, должны иметь запас по длине, достаточный для повторного подсоединения в случае их обрыва.

При подсоединении автоматов и предохранителей ввертного типа защитный (нулевой) провод должен быть присоединен к винтовой гильзе основания.

Вводы проводов и кабелей в светильники и электроустановочные аппараты при наружной их установке должны быть уплотнены для защиты от проникновения пыли и влаги.

Электроустановочные аппараты при открытой установке в производственных помещениях должны быть заключены в специальные кожухи или коробки.

Электрооборудование установок во взрывоопасных и пожароопасных зонах

Монтаж электроустановок во взрывоопасных и пожароопасных зонах следует выполнять в соответствии с требованиями настоящих правил и ведомственных строительных норм, согласованных Госстроем РФ в порядке, установленном СНиП 1.01.01-82.

Заземляющие устройства

При монтаже заземляющих устройств следует соблюдать настоящие правила и требования ГОСТ 12.1.030-81.

Каждая часть электроустановки, подлежащая заземлению или занулению, должна быть присоединена к сети заземления или зануления при помощи отдельного ответвления. Последовательное включение в заземляющий или защитный проводник заземляемых или зануляемых частей электроустановки не допускается.

Соединение заземляющих и нулевых защитных проводников должно быть выполнено: сваркой на магистралях, выполненных из строительных профилей; болтовыми соединениями - на магистралях, выполненных электромонтажными конструкциями; болтовыми соединениями или сваркой - при подсоединениях к электрооборудованию; пайкой или опрессовкой - в концевых заделках и соединительных муфтах на кабелях. Места соединения стыков после сварки должны быть окрашены.

Контактные соединения в цепи заземления или зануления должны соответствовать классу 2 по ГОСТ 10434-82.

Места и способы подсоединений заземляющих и нулевых защитных проводников к естественным заземлителям должны быть указаны в рабочих чертежах.

Заземляющие и нулевые защитные проводники должны быть защищены от химических воздействий и механических повреждений в соответствии с указаниями, приведенными в рабочих чертежах.

Магистрали заземления или зануления и ответвления от них в закрытых помещениях и в наружных установках должны быть доступны для осмотра. Это требование не распространяется на нулевые жилы и оболочки кабелей, на арматуру железобетонных конструкций, а также на заземляющие и нулевые защитные проводники, проложенные в трубах, коробах или замоноличенные в строительные конструкции.

Монтаж шунтирующих перемычек на трубопроводах, аппаратах, подкрановых путях, между фланцами воздуховодов и присоединение сетей заземления и зануления к ним выполняется организациями, монтирующими трубопроводы, аппараты, подкрановые пути и воздуховоды.

Заземление канатов, катанки или стальной проволоки, используемых в качестве несущего троса, должно быть выполнено с двух противоположных концов присоединением к магистрали заземления или зануления сваркой. Для оцинкованных канатов допускается болтовое соединение с защитой места соединения от коррозии.

При использовании в качестве заземляющих устройств металлических и железобетонных конструкций (фундаментов, колонн, ферм, стропильных, подстропильных и подкрановых балок), все металлические элементы этих конструкций должны быть соединены между собой, образуя непрерывную электрическую цепь, железобетонные элементы (колонны), кроме этого должны иметь металлические выпуски (закладные изделия) для присоединения к ним сваркой заземляющих или нулевых защитных проводников.

Болтовые, заклепочные и сварные соединения металлических колонн, ферм и балок, используемых при возведении зданий или сооружений (в том числе эстакад всех назначений) создают непрерывную электрическую цепь. При возведении здания или сооружения (в том числе эстакад всех назначений) из железобетонных элементов непрерывная электрическая цепь должна быть создана с помощью сварки арматуры прилегающих элементов конструкций между собой либо приваркой к арматуре соответствующих закладных деталей. Эти сварные соединения должны быть выполнены строительной организацией в соответствии с указаниями, приведенными в рабочих чертежах.

При креплении электродвигателей с помощью болтов к заземленным (зануленным) металлическим основаниям перемычку между ними выполнять не следует.

Металлические оболочки и броня силовых и контрольных кабелей должны быть соединены между собой гибким медным проводом, а также с металлическими корпусами муфт и металлическими опорными конструкциями. Сечение заземляющих проводников для силовых кабелей (при отсутствии других указаний в рабочих чертежах) должно быть, мм²:

не менее 6 для кабелей сечением жил            до 10 мм²

не менее 10                                                        от 16 до 35 мм²

не менее 16                                                        от 50 до 120 мм²

не менее 25                                                        от 150 до 240 мм²

Сечение заземляющих проводников для контрольных кабелей должно быть не менее 4 мм².

При использовании строительных или технологических конструкций в качестве заземляющих и нулевых защитных проводников на перемычках между ними, а также в местах присоединений и ответвлений проводников должно быть нанесено не менее двух полос желтого цвета по зеленому фону.

В электроустановках напряжением до 1000 В и выше с изолированной нейтралью заземляющие проводники разрешается прокладывать в общей оболочке с фазными или отдельно от них.

Непрерывность цепи заземления стальных водогазопроводных труб в местах соединения их между собой следует обеспечивать муфтами, наворачиваемыми до конца резьбы на конец трубы с короткой резьбой и установкой контргаек на трубе с длинной резьбой.

6.13.5. Пусконаладочные работы

Настоящие правила устанавливают требования к пуско-наладочным работам по электротехническим устройствам.

Пусконаладочные работы должны выполняться в соответствии с обязательным приложением 1 к СНиП 3.05.05-84 и настоящими правилами.

Пусконаладочными работами является комплекс работ, включающий проверку, настройку и испытания электрооборудования с целью обеспечения электрических параметров и режимов, заданных проектом.

При выполнении пусконаладочных работ следует руководствоваться требованиями Правил устройства электроустановок, утвержденных в порядке, установленном СНиП 1.01.02-83, проектом, эксплуатационной документацией предприятий-изготовителей.

Общие условия безопасности труда и производственной санитарии при выполнении пусконаладочных работ обеспечивает заказчик.

Пусконаладочные работы по электротехническим устройствам осуществляются в четыре этапа (стадии).

На первом (подготовительном) этапе пусконаладочная организация должна:

- разработать (на основе проектной и эксплуатационной документации предприятий-изготовителей) рабочую программу и проект производства пусконаладочных работ, включающий мероприятия по технике безопасности;

- передать заказчику замечания по проекту, выявленные в процессе разработки рабочей программы и проекта производства работ;

- подготовить парк измерительной аппаратуры, испытательного оборудования и приспособлений.

На первом (подготовительном) этапе пусконаладочных работ заказчик должен обеспечить следующее:

- выдать пусконаладочной организации два комплекта электротехнической и технологической частей проекта, утвержденного к производству работ, комплект эксплуатационной документации предприятий-изготовителей, уставки релейной защиты, блокировок и автоматики, в необходимых случаях согласованные с энергосистемой;

- подать напряжение на рабочие места наладочного персонала от временных или постоянных сетей электроснабжения;

- назначить ответственных представителей по приемке пусконаладочных работ;

- согласовать с пусконаладочной организацией сроки выполнения работ, учтенные в общем графике строительства;

- выделить на объекте помещения для наладочного персонала и обеспечить охрану этих помещений.

На втором этапе должны быть произведены пусконаладочные работы, совмещенные с электромонтажными работами, с подачей напряжения по временной схеме. Совмещенные работы должны выполняться в соответствии с действующими правилами техники безопасности. Начало пусконаладочных работ на этом этапе определяется степенью готовности строительно-монтажных работ: в электротехнических помещениях должны быть закончены все строительные работы, включая и отделочные, закрыты все проемы, колодцы и кабельные каналы, выполнено освещение, отопление и вентиляция, закончена установка электрооборудования и выполнено его заземление.

На этом этапе пусконаладочная организация выполняет проверку смонтированного электрооборудования с подачей напряжения от испытательных схем на отдельные устройства и функциональные группы. Подача напряжения на налаживаемое электрооборудование должна осуществляться только при отсутствии электромонтажного персонала в зоне наладки и при условии соблюдения мер безопасности в соответствии с требованиями действующих правил техники безопасности.

На втором этапе пусконаладочных работ заказчик должен: обеспечить временное электроснабжение в зоне производства пусконаладочных работ;

- обеспечить расконсервацию и при необходимости предмонтажную ревизию электрооборудования;

- согласовать с проектными организациями вопросы по замечаниям пусконаладочной организации, выявленным в процессе изучения проекта, а также обеспечить авторский надзор со стороны проектных организаций;

- обеспечить замену отбракованного и поставку недостающего электрооборудования;

- обеспечить поверку и ремонт электроизмерительных приборов; обеспечить устранение дефектов электрооборудования и монтажа, выявленных в процессе производства пусконаладочных работ.

По окончании второго этапа пусконаладочных работ и до начала индивидуальных испытаний пусконаладочная организация должна передать заказчику в одном экземпляре протоколы испытания электрооборудования повышенным напряжением, заземления и настройки защит, а также внести изменения в один экземпляр принципиальных электрических схем объектов электроснабжения, включаемых под напряжение.

Вопрос о целесообразности предварительной проверки и настройки отдельных устройств электрооборудования, функциональных групп и систем управления вне зоны монтажа с целью сокращения сроков ввода объекта в эксплуатацию должен решаться пусконаладочной организацией совместно с заказчиком, при этом заказчик должен обеспечить доставку электрооборудования к месту наладки и по окончании пусконаладочных работ - к месту его установки в монтажной зоне.

На третьем этапе пусконаладочных работ выполняются индивидуальные испытания электрооборудования. Началом данного этапа считается введение эксплуатационного режима на данной электроустановке, после чего пусконаладочные работы должны относиться к работам, производимым в действующих электроустановках.

На этом этапе пусконаладочная организация производит настройку параметров, уставок защиты и характеристик электрооборудования, опробование схем управления, защиты и сигнализации, а также электрооборудования на холостом ходу для подготовки к индивидуальным испытаниям технологического оборудования.

Общие требования безопасности при совмещенном производстве электромонтажных и пусконаладочных работ в соответствии с действующими Правилами техники безопасности обеспечивает руководитель электромонтажных работ на объекте. Ответственность за обеспечение необходимых мер безопасности, за их выполнение непосредственно в зоне производимых пусконаладочных работ несет руководитель наладочного персонала.

При производстве пусконаладочных работ по совмещенному графику на отдельных устройствах и функциональных группах электроустановки должна быть точно определена и согласована с руководителем электромонтажных работ рабочая зона производства работ. Рабочей зоной следует считать пространство, где находится испытательная схема и электрооборудование, на которое может быть подано напряжение от испытательной схемы. Лицам, не имеющим отношения к производству пусконаладочных работ, запрещается доступ в рабочую зону.

В случае выполнения совмещенных работ электромонтажная и пусконаладочная организации совместно разрабатывают план мероприятий по обеспечению безопасности при производстве работ и график совмещенного производства работ.

На третьем этапе пусконаладочных работ обслуживание электрооборудования должно осуществляться заказчиком, который обеспечивает расстановку эксплуатационного персонала, сборку и разборку электрических схем, а также осуществляет технический надзор за состоянием электротехнического и технологического оборудования.

С введением эксплуатационного режима обеспечение требований безопасности, оформление нарядов и допуска к производству пусконаладочных работ должны осуществляться заказчиком.

После окончания индивидуальных испытаний электрооборудования производятся индивидуальные испытания технологического оборудования. Пусконаладочная организация в этот период уточняет параметры, характеристики и уставки защит электроустановок.

После проведения индивидуальных испытаний электрооборудование считается принятым в эксплуатацию. При этом пусконаладочная организация передает заказчику протоколы испытаний электрооборудования повышенным напряжением, проверки устройств заземления и зануления, а также исполнительные принципиальные электрические схемы, необходимые для эксплуатации электрооборудования. Остальные протоколы наладки электрооборудования передаются в одном экземпляре заказчику в двухмесячный срок, а по технически сложным объектам - в срок до четырех месяцев после приемки объекта в эксплуатацию.

Окончание пусконаладочных работ на третьем этапе оформляется актом технической готовности электрооборудования для комплексного опробования.

На четвертом этапе пусконаладочных работ производится комплексное опробование электрооборудования по утвержденным программам. На этом этапе должны выполняться пусконаладочные работы по настройке взаимодействия электрических схем и систем электрооборудования в различных режимах. В состав указанных работ входят:

- обеспечение взаимных связей, регулировка и настройка характеристик и параметров отдельных устройств и функциональных групп электроустановки с целью обеспечения на ней заданных режимов работы;

- опробование электроустановки по полной схеме на холостом ходу и под нагрузкой во всех режимах работы для подготовки к комплексному опробованию технологического оборудования.

В период комплексного опробования обслуживание электрооборудования осуществляется заказчиком.

Пусконаладочные работы на четвертом этапе считаются законченными после получения на электрооборудовании предусмотренных проектом электрических параметров и режимов, обеспечивающих устойчивый технологический процесс выпуска первой партии продукции в объеме, установленном на начальный период освоения проектной мощности объекта.

Работа пусконаладочной организации считается выполненной при условии подписания акта приемки пусконаладочных работ.

Раздел II
Особенности строительства подземных сетей инженерно-технического обеспечения

Глава 7.
ОСНОВНЫЕ ПОНЯТИЯ О ПОДЗЕМНЫХ СЕТЯХ

7.1. Классификация подземных сетей и размещение их на территориях

Новое строительство, а также реконструкция зданий и сооружения связаны с большими затратами на устройство подземных коммуникаций различного назначения.

В состав подземного хозяйства населенных мест, особенно современных больших городов, входит множество имеющих разное назначение сетей. Все они могут быть условно классифицированы на 3 группы:

а) трубопроводы: сети водопровода, канализации, водостоков, дренажа, теплофикации, газоснабжения;

б) кабельные сети: сети сильных токов высокого и низкого напряжения (освещение, эл. транспорт) и сети слабого тока (телефонные, радиовещание и т.д.);

в) туннели (коллекторы), служащие для размещения только кабелей, и общие коллекторы, предназначенные для совместного размещения сетей разного назначения.

В свою очередь трубопроводы подземных сетей могут быть условно подразделены на:

- транзитные сети, обслуживающие город и отдельные его районы;

- разводящие сети, обслуживающие кварталы и группы домов (они являются необходимым подземным сооружением каждой улицы и проезда города);

- внутриквартальные (дворовые) сети, обслуживающие отдельные здания, размещенные в квартале (они прокладываются в пределах территории квартала, двора).

Сети конкретного назначения имеют свои классификации, которые будут рассмотрены в отдельных темах.

Размещение подземных сетей на территориях выполняют с учетом требований СНиП II-89-80*.

Подземные сети, как правило, подлежит прокладывать вне проезжей части автомобильных дорог. Однако, при реконструкции старых районов с улицами небольшой ширины, сети прокладывают и под проезжей частью. Размещение раздельно прокладываемых подземных сетей проектируют с учетом срока их службы. Так, кабельные сети, которые довольно часто вскрывают в период эксплуатации, размещают, как правило, в полосе тротуаров. Магистральные сети канализации, водоснабжения, тепло- и газоснабжения располагают под полосами зеленых насаждений, а если ширина их окажется недостаточной, - в средней части улицы.

Глубину заложения подземных сетей назначают с учетом их технологических особенностей, гидрогеологических условий, рельефа местности и способов производства работ.

Максимальную глубину заложения должны иметь сети канализации (6,5 - 8 м), тепловые сети размещают выше сетей канализации, водопровода и газопровода. Наименьшую глубину заложения имеют кабели слабого тока и силовые кабели.

Во всех случаях глубину заложения сетей назначают с учетом глубины промерзания грунта в данной местности и предотвращения разрушения их статическими или динамическими нагрузками с поверхности земли.

При пересечении подземных сетей минимальное расстояние между ними по вертикали (сверху) принимают от 15 до 40 см в зависимости от материала труб и назначения сетей. При пересечении водопроводных сетей с канализационными первые по санитарным изображениям прокладывают в футлярах (кожухах). В случае возможности устройства «перекидки» футляра можно и не делать. При пересечении кабелей силовые кабели следует прокладывать ниже кабелей связи.

7.2. Способы прокладки подземных сетей

Прокладка подземных сетей может быть осуществлена раздельным или совмещенным способом. Раздельная прокладка применяется чаще при замене старых сетей новыми или при прокладке сетей в стесненных условиях. Раздельная прокладка сетей требует больших разрывов между ними, а также увеличенных объемов работ. Кроме того, проведение работ различными организациями, часто в несогласованные сроки, на длительное время нарушает нормальные пешеходное и транспортное движение на улицах. При этом способе ширина зоны прокладки и глубина заложения отдельных сетей должны назначаться с учетом методов и последовательности их строительства, а также допустимых разрывов между ними. В первую очередь следует прокладывать сети глубокого заложения, а затем более мелкого. Ширина зоны прокладки сетей канализации, водопровода и теплопроводов определяется, как правило, размерами сооружаемых на них камер и колодцев.

Совмещенная прокладка сетей в одной траншее в технико-экономическом отношении обычно более рациональна, поскольку приводит к уменьшению объема земляных работ и снижению стоимости строительства.

Зоны расположения подземных сетей при совмещенной прокладке их в одной траншее назначают с учетом их технологических особенностей и данных, приведенных в таблице 10 СНиП II-89-80*.

Схемы совмещенной прокладки разнообразны и зависят от назначения сетей, их сочетания в траншее, конструктивно-технологических особенностей, гидрогеологических условий и пр.

7.3. Особенности строительства подземных сетей

Городские инженерные сети прокладывают в земле открытым или закрытым способами. Открытый способ прокладки с устройством траншей получил в строительстве наибольшее распространение. Закрытые способы применяют главным образом в стесненных городских условиях, а также в тех случаях, когда отрывка траншей невозможна или нежелательна.
