ГОСТ Р 51558-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ ОХРАННЫЕ ТЕЛЕВИЗИОННЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ ИСПЫТАНИЙ

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Научно-исследовательским центром «ОХРАНА» (НИЦ «ОХРАНА») ГУВО МВД России, Главным управлением вневедомственной охраны (ГУВО) МВД России, Московским научно-исследовательским телевизионным институтом (МНИТИ), Научно-производственным предприятием (НПП) «Альфа-прибор», ЗАО «Компания Безопасность», ОАО «Терна» и Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ)

ВНЕСЕН Техническим комитетом по стандартизации ТК 234 «Технические средства охраны, охранной и пожарной сигнализации»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 26 января 2000 г. № 16-ст

3 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 2

3 Определения и сокращения. 4

4 Общие технические требования. 6

4.1 Общие положения. 6

4.2 Требования к функциональным характеристикам систем.. 6

4.3 Требования к техническим характеристикам.. 8

4.4 Требования к электромагнитной совместимости. 9

4.5 Требования по устойчивости к НСД.. 9

4.6 Требования надежности. 10

4.7 Требования по устойчивости к внешним воздействующим факторам.. 10

4.8 Требования к электропитанию.. 10

4.9 Требования безопасности. 10

4.10 Требования к конструкции. 11

4.11 Требования к маркировке и упаковке. 11

5 Методы испытаний. 11

5.1 Общие положения. 11

5.2 Испытания на соответствие общим техническим требованиям.. 12

Приложение А Состав охранной телевизионной системы. Общие элементы различных СОТ. 13

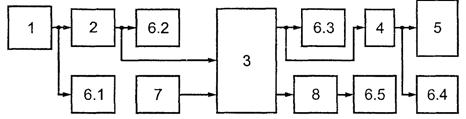

Приложение Б Структурная схема рабочего места для испытаний систем на соответствие требованиям к техническим характеристикам.. 13

Приложение В Библиография. 13

ГОСТ Р 51558-2000

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СИСТЕМЫ ОХРАННЫЕ ТЕЛЕВИЗИОННЫЕ

Общие технические требования и методы испытаний

Television systems of security.

General technical requirements and test methods

Дата введения 01-01-2001

1 Область применения

Настоящий стандарт распространяется на вновь разрабатываемые и модернизируемые охранные телевизионные системы (далее - системы), предназначенные для использования в целях защиты людей и имущества на охраняемых объектах от преступных посягательств, и устанавливает общие технические требования и методы испытаний.

Требования настоящего стандарта в части 4.2 (требования к функциональным характеристикам), 4.3 (требования к техническим характеристикам), 4.4 (требования к электромагнитной совместимости), 4.5 (требования по устойчивости к несанкционированным действиям), 4.8 (требования к электропитанию), 4.9 (требования безопасности) являются обязательными.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8.326-89 Государственная система обеспечения единства измерений. Метрологическая аттестация средств измерений

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.006-84 (МЭК 65-85) Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля

ГОСТ 12.1.010-76 Система стандартов безопасности труда. Взрывобезопасность. Общие требования

ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты

ГОСТ 12.1.040-83 Система стандартов безопасности труда. Лазерная безопасность. Общие положения

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 12.2.006-87 (МЭК 65-85) Безопасность аппаратуры электронной сетевой и сходных с ней устройств, предназначенных для бытового и аналогичного общего применения. Общие требования и методы испытаний

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 15.001-88 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения

ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения

ГОСТ 27.003-90 Надежность в технике. Состав и общие правила задания требований по надежности

ГОСТ 27.410-87 Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность

ГОСТ 7845-92 Система вещательного телевидения. Основные параметры. Методы измерений

ГОСТ 12997-84 Изделия ГСП. Общие технические условия

ГОСТ 13109-97 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения

ГОСТ 13699-91 Запись и воспроизведение информации. Термины и определения

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16962-71 Изделия электронной техники и электротехники. Механические и климатические воздействия. Требования и методы испытаний

ГОСТ 16962.1-89 (МЭК 68-2-1-74) Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам

ГОСТ 16962.2-90 Изделия электротехнические. Методы испытаний на устойчивость к механическим внешним воздействующим факторам

ГОСТ 17516-72 Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды

ГОСТ 17516.1-90 Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам

ГОСТ 21879-88 Телевидение вещательное. Термины и определения

ГОСТ 23456-79 Установки телевизионные прикладного назначения. Методы измерений и испытаний

ГОСТ 27484-87 (МЭК 695-2-2-80) Испытания на пожароопасность. Методы испытаний. Испытания горелкой с игольчатым пламенем

ГОСТ 27570.0-87 (МЭК 335-1-76) Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний

ГОСТ 27924-88 (МЭК 695-2-3-84) Испытания на пожароопасность. Методы испытаний. Испытания на плохой контакт при помощи накальных элементов

ГОСТ 29073-91 Совместимость технических средств измерения, контроля и управления промышленными процессами электромагнитная. Устойчивость к электромагнитным помехам. Общие положения

ГОСТ 29192-91 Совместимость технических средств электромагнитная. Классификация технических средств

ГОСТ Р 8.563-96 Государственная система обеспечения единства измерений. Методики выполнения измерений

ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения

ГОСТ Р 50009-92 Совместимость технических средств охранной, пожарной и охранно-пожарной сигнализации электромагнитная. Требования, нормы и методы испытаний на помехоустойчивость и индустриальные радиопомехи

ГОСТ Р 50627-93 Совместимость технических средств электромагнитная. Устойчивость к динамическим изменениям напряжения сети электропитания. Технические требования и методы испытаний

ГОСТ Р 50725-94 Соединительные линии в каналах изображения. Основные параметры. Методы измерений

ГОСТ Р 50775-95 (МЭК 839-1-1-88) Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 1. Общие положения

ГОСТ Р 50776-95 (МЭК 839-1-4-89) Система тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию

ГОСТ Р 50862-96 Сейфы и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому и огнестойкость

ГОСТ Р 51121-97 Товары непродовольственные. Информация для потребителя. Общие требования

ГОСТ Р 51241-98 Средства и системы контроля и управления доступом. Классификация. Общие технические требования. Методы испытаний

ГОСТ Р 51242-98 Конструкции защитные механические и электромеханические для дверных и оконных проемов. Технические требования и методы испытаний на устойчивость к разрушающим воздействиям

ГОСТ Р 51318.14.1-99 (СИСПР 14-1-93) Совместимость технических средств электромагнитная. Радиопомехи индустриальные от бытовых приборов, электрических инструментов и аналогичных устройств. Нормы и методы испытаний

3 Определения и сокращения

В настоящем стандарте применяются следующие термины с соответствующими определениями:

3.1 телевидение: По ГОСТ 21879.

3.2 вещательное телевидение: По ГОСТ 21879.

3.3 замкнутое телевидение: Телевидение, используемое в различных отраслях науки и техники и, в отличие от вещательного, не предназначенное для массовой аудитории зрителей.

3.4 телевизионная система замкнутого типа: Совокупность технических средств, обладающих конструктивной, параметрической, информационной, программной и эксплуатационной совместимостью и обеспечивающих реализацию замкнутого телевидения.

3.5 система охранная телевизионная (СОТ): Телевизионная система замкнутого типа, предназначенная для получения телевизионных изображений (со звуковым сопровождением или без него), служебной информации и извещений о тревоге с охраняемого объекта.

3.6 техническое средство СОТ (ТС СОТ): Конструктивно и функционально законченное (аппаратно-программное) устройство, входящее в состав системы.

3.7 охраняемый объект: Территория, здание, сооружение или помещение, оборудованные действующими средствами охранной сигнализации и охраняемые специальными подразделениями.

3.8 охраняемая зона: По ГОСТ Р 50775.

3.9 пункт автономной охраны: Пункт, расположенный на охраняемом объекте или в непосредственной близости от него, оборудованный техническими средствами отображения информации о проникновении или/и пожаре в контролируемых помещениях (зонах) объекта для непосредственного восприятия человеком.

3.10 пункт централизованной охраны (ПЦО): По ГОСТ Р 50775.

3.11 сцена: Часть охраняемой зоны либо прилегающей к ней территории, анализ изображения которой производится одной телевизионной камерой.

3.12 цель: Находящийся в пределах сцены объект (человек, имущество), поведение (состояние) или индивидуальные характеристики которого могут быть определены оператором с помощью системы.

3.13 стандартная цель: Человек весом от 50 до 70 кг, ростом от 165 до 180 см, одетый в белый хлопчатобумажный халат.

3.14 тревога: По ГОСТ Р 50775.

3.15 тревожное событие: Проявление угрозы на охраняемом объекте.

3.16 работоспособное состояние: По ГОСТ 27.002.

3.17 неисправное состояние: По ГОСТ 27.002.

3.18 состояние тревоги: Состояние СОТ, которое является результатом реагирования системы на тревожное событие.

3.19 состояние наблюдения: Состояние системы, при котором она выполняет функции, достаточные для просмотра сцены оператором либо ручного сопровождения цели.

3.20 состояние охраны: Состояние системы, при котором она выполняет функции, достаточные для автоматического и, при необходимости, ручного сопровождения цели.

3.21 время реагирования системы на тревожное событие (время реагирования): Время от фактического пересечения границы сцены стандартной целью до момента выдачи системой извещения о тревоге.

3.22 сопровождение цели: Получение изображения движущейся в пределах сцены цели качеством, достаточным для определения оператором поведения (состояния) или индивидуальных характеристик цели.

3.23 ручное сопровождение цели: Сопровождение цели путем использования оператором органов управления технических средств системы.

3.24 автоматическое сопровождение цели: Сопровождение цели без участия оператора (или при минимальном его участии).

3.25 несанкционированные действия (НСД): Преднамеренные действия, направленные на нарушение правильности функционирования системы.

3.26 телевизионный анализ изображения (анализ изображения): По ГОСТ 21879.

3.27 синтез телевизионного изображения (синтез изображения): По ГОСТ 21879.

3.28 телевизионная камера (ТК): По ГОСТ 21879.

3.29 видеомонитор: По ГОСТ 21879.

3.30 видеонакопитель: По ГОСТ 13699.

3.31 последовательный переключатель: Устройство, позволяющее последовательно автоматически или вручную подключать источники видеосигнала к входу видеомонитора на определенное время.

3.32 квадратор: Устройство, позволяющее одновременно выводить на экран видеомонитора изображения от четырех источников видеосигнала, размещая их в соответствующих сегментах экрана.

3.33 мультиплексор: Устройство, позволяющее записывать сигналы от нескольких ТК на один видеомагнитофон (мультиплексирование) путем записи последовательно по одному кадру изображения от каждой ТК, воспроизводить мультиплексированное изображение и обрабатывать сигналы извещения о тревоге.

3.34 матричный коммутатор: Многофункциональное устройство, позволяющее подключать любой вход к любому выходу системы, управлять ТС системы и обрабатывать сигналы извещения о тревоге по определенной программе.

3.35 обнаружитель движения: Устройство, формирующее сигнал извещения о тревоге при обнаружении изменений, обусловленных движением (появлением) цели на сцене.

3.36 видеопринтер: Устройство, позволяющее печатать кадры изображения на специальной бумаге.

3.37 видеоусилитель: Устройство, предназначенное для усиления и коррекции сигнала изображения, а также сложения его с различными сигналами, несущими служебную информацию.

3.38 кожух для телевизионной камеры: Устройство, предохраняющее ТК от внешних воздействий (перепадов температуры, влажности, осадков, НСД и др.).

3.39 видеозапись: По ГОСТ 13699.

3.40 видеозвукозапись: По ГОСТ 13699.

3.41 воспроизведение (информации): По ГОСТ 13699.

3.42 видеомагнитофон: По ГОСТ 13699.

3.43 разрешение: По ГОСТ 21879.

3.44 телевизионный видеосигнал: По ГОСТ 21879.

3.45 видеограмма: По ГОСТ 13699.

3.46 видеофонограмма: По ГОСТ 13699.

3.47 откат видеограммы (видеофонограммы): Возврат к предшествующей части видеограммы (видеофонограммы).

3.48 кадр: По ГОСТ 21879.

3.49 стоп-кадр: Режим работы технического средства СОТ (видеонакопителя, мультиплексора и др.), при котором циклически воспроизводится один кадр видеосигнала.

3.50 рабочий диапазон освещенностей: Диапазон освещенностей сцены от минимальной до максимальной, в котором разрешение и отношение сигнал/шум телевизионной камеры не менее заданных.

3.51 чувствительность: Нижняя граница рабочего диапазона освещенностей сцены.

3.52 видеоканал: Совокупность технических средств системы, обеспечивающих телевизионный анализ, обработку, передачу и синтез телевизионного изображения от одной телевизионной камеры.

4 Общие технические требования

4.1 Общие положения

4.1.1 Системы должны разрабатываться (модернизироваться) в соответствии с требованиями настоящего стандарта, ГОСТ Р 50775, ГОСТ Р 50776, ГОСТ 15.001, технических условий (ТУ) и/или другой технической документации на конкретные системы.

4.1.2 Системы должны обеспечивать возможность круглосуточной работы.

4.1.3 Технические средства, предназначенные для построения систем, должны обладать конструктивной, информационной и эксплуатационной совместимостью. Параметры и требования, определяющие совместимость ТС, должны устанавливаться с учетом их назначения и условий применения в технической документации на конкретные системы. Общие элементы различных СОТ приведены в приложении А

4.1.4 Системы классифицируют в зависимости от их функциональных характеристик по следующим группам: с ограниченными функциями, расширенными функциями, многофункциональные; по категориям устойчивости к НСД: нормальной, повышенной и высокой устойчивости.

4.2 Требования к функциональным характеристикам систем

4.2.1 Обязательными для всех систем являются следующие функциональные характеристики:

- телевизионный анализ изображений с помощью одной или нескольких ТК;

- синтез телевизионных изображений, полученных от всех ТК;

- сопровождение цели;

- приоритетное отображение тревожных событий;

- сигнализация о несанкционированных действиях.

4.2.2 В зависимости от группы системы должны обеспечивать выполнение функциональных характеристик, указанных в таблице 1.

Таблица 1 - Функциональные характеристики систем

Функциональные характеристики систем	Группа систем
Функциональные характеристики систем	с ограниченными функциями	с расширенными функциями	многофункциональных
1 Передача сигналов
1.1 Передача изображений из охраняемого объекта на ПЦО	-	-	-/+
1.2 Передача сигналов управления системой с ПЦО	-	-	-/+
2 Запись и воспроизведение изображений
2.1 Запись изображений в следующих режимах:
- режим длительного времени записи	-	-/+	+
- режим записи в реальном времени	-	+	+
2.2 Автоматическое переключение из режима длительного времени записи в режим записи в реальном времени при получении извещения о тревоге и обратно в режим длительного времени записи по истечении заданного времени	-	-/+	+
2.3 Наличие аудиоканала¹⁾	-/+	-/+	-/+
2.4 Одновременная запись на один видеонакопитель изображений или изображений и звука²⁾ от нескольких ТК	-	-/+	-/+
2.5 Одновременная запись текущего изображения или изображения и звука и воспроизведение ранее записанных изображений или изображений и звука²⁾	-	-/+	-/+
2.6 Откат видеограмм (видеофонограмм)	-	-/+	+
2.7 Вывод стоп-кадра на отдельный видеомонитор без остановки записи:
- вручную оператором	-	-/+	+
- автоматически при переходе системы в состояние тревоги	-	-/+	-/+
3 Управление и коммутация видеосигналов
3.1 Наличие энергонезависимой памяти для хранения установленных параметров при пропадании напряжения питания	-	+	+
3.2 Организация нескольких пунктов автономной охраны	-	-/+	-/+
3.3 Передача информации на устройства сбора информации или ЭВМ	-	-/+	+
3.4 Автоматическое сопровождение цели³⁾	-	-/+	-/+
3.5 Управление фокусным расстоянием объектива и диафрагмой (электронным затвором)³⁾;
- ручное	-	-/+	+
- автоматическое	-/+	-/+	+
3.6 Компенсация³⁾;
- прямых засветок объектива	-	-/+	+
- засветок цели сзади	-/+	+	+
3.7 Автоматический контроль работоспособности ТС СОТ и линий передачи информации с выдачей сигнала «авария» или «тревога» при неисправном состоянии системы	-	-/+	+
3.8 Резервирование электропитания СОТ	-/+	+	+
3.9 Переключение из состояния наблюдения в состояние охраны:
- ручное	-/+	+	+
- автоматическое программируемое	-	-/+	+
4 Вывод на экран видеомонитора служебной информации
4.1 Состояние наблюдения:
- текущее время	-	-/+	+
- текущая дата	-	-/+	+
- номер и/или имя телекамеры⁴⁾	+	+	+
- режим записи	-	-/+	+
4.2 Состояние охраны:
- дата и время перехода системы в состояние тревоги	-	+	+
- текстовые указания оператору и план зоны, в которой произошло тревожное событие⁵⁾	-	-/+	+
- планы охраняемых зон⁵⁾	-	-/+	+
¹⁾ При использовании телевизионных камер с аудиоканалом. ²⁾ При наличии аудиоканала в системе. ³⁾ Возможно не для всех видеоканалов системы. ⁴⁾ При наличии в составе СОТ более 2 телевизионных камер. ⁵⁾ Выводятся на экран компьютера, входящего в систему.
Примечание - В таблице приняты следующие обозначения: «+» - наличие и проверка функции обязательны; «-» - наличие функции не предусматривается; «-/+» - возможны отсутствие и наличие функции, причем в последнем случае ее проверка обязательна.
