ГОСТ Р 50795-95
(ИСО 8676-88)
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БОЛТЫ С
ШЕСТИГРАННОЙ ГОЛОВКОЙ
С МЕЛКИМ ШАГОМ РЕЗЬБЫ И РЕЗЬБОЙ
ДО ГОЛОВКИ КЛАССОВ ТОЧНОСТИ А и В
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОССТАНДАРТ РОССИИ
Москва
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН Техническим Комитетом по стандартизации ТК 229 «Крепежные изделия»
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29.06.95 № 334
3 Стандарт содержит полный аутентичный текст ИСО 8676-88 «Винты с шестигранной головкой с метрической резьбой мелкого шага. Классы точности А и В» в части болтов из углеродистых сталей с дополнительными требованиями, отражающими потребности народного хозяйства
4 ВВЕДЕН ВПЕРВЫЕ
ГОСТ Р 50795-95
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БОЛТЫ С ШЕСТИГРАННОЙ
ГОЛОВКОЙ С
МЕЛКИМ ШАГОМ РЕЗЬБЫ И РЕЗЬБОЙ ДО
ГОЛОВКИ КЛАССОВ ТОЧНОСТИ А и В
Технические условия
Hexagon head bolts with metric fine pitch thread and thread to head, product grades A and B. Specifications
Дата введения 1996-07-01
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на болты с шестигранной головкой с резьбой до головки с диаметрами резьбы от М8 до М64 с мелким шагом резьбы класса точности А (для резьбы до М24 и номинальных длин до 10d, но не более 150 мм) и класса точности В (для резьбы более М24 или для номинальных длин более 10d или более 150 мм)
Требования стандарта являются обязательными.
Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении А.
2 НОРМАТИВНЫЕ ССЫЛКИ
|
Болты, винты, шпильки и гайки. Технические условия |
|
|
Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей |
|
|
Болты, винты и шпильки. Дефекты поверхности и методы контроля |
|
|
Болты, винты и шпильки. Механические свойства и методы испытаний |
|
|
Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги. |
|
|
ГОСТ 12414-66 |
Концы болтов, винтов и шпилек. Размеры |
|
Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором |
|
|
Изделия крепежные. Правила приемки |
|
|
Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры |

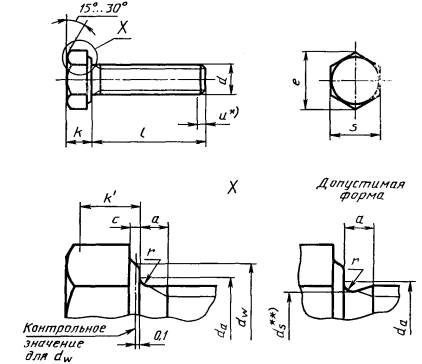

3 РАЗМЕРЫ
* Неполная резьба u £ 2Р.
** ds » среднему диаметру резьбы.
Примечание - Конец с фаской - по ГОСТ 12414.

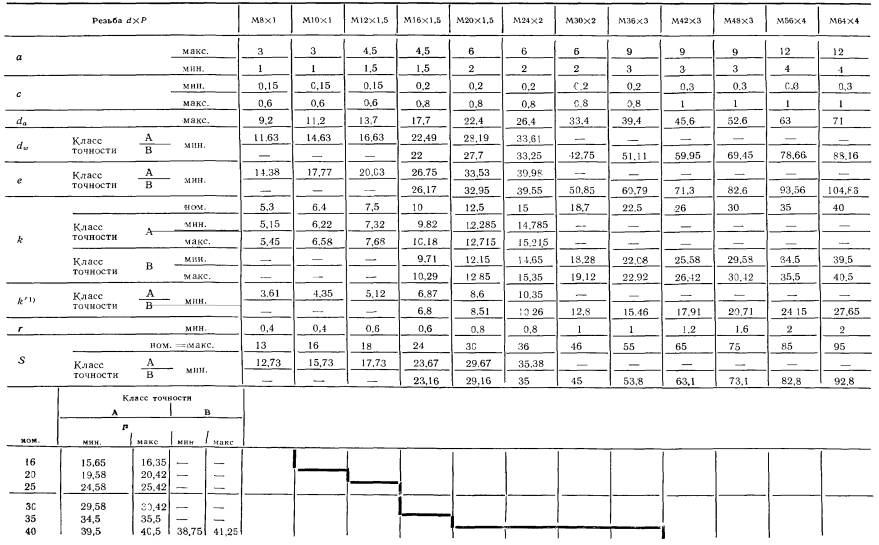

Таблица 1 - Размеры болтов с предпочтительными размерами резьбы
мм

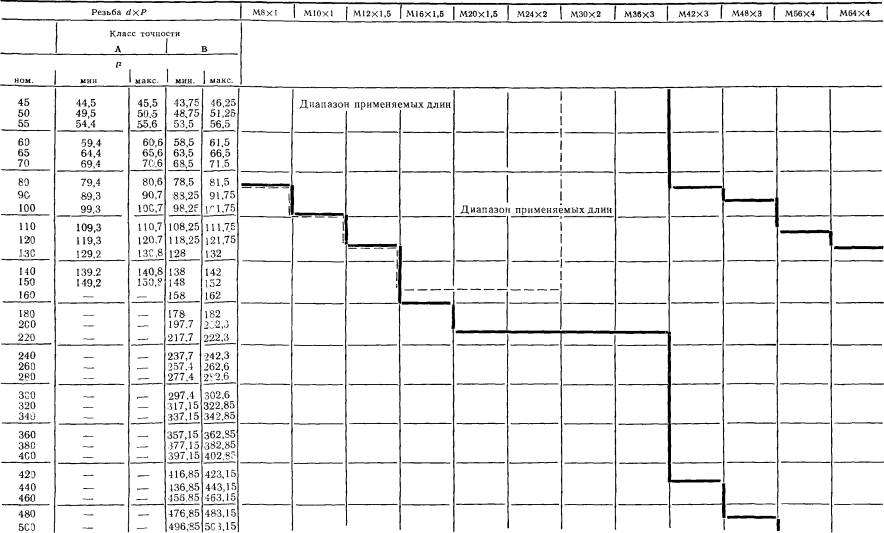

Окончание таблицы 1
1) к¢мин = 0,7к¢мин - минимальная высота захвата гаечным ключом.
2) Диапазон применяемых длин между ступенчатыми сплошными линиями:
- для класса точности А выше ступенчатой штриховой линии
- для класса точности В ниже ступенчатой штриховой линии.

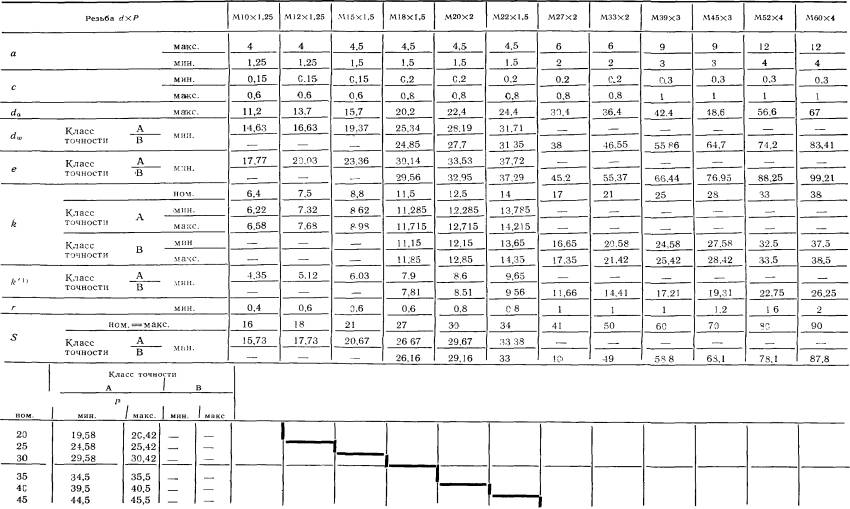

Таблица 2 - Размеры болтов с непредпочтительными размерами резьбы
мм

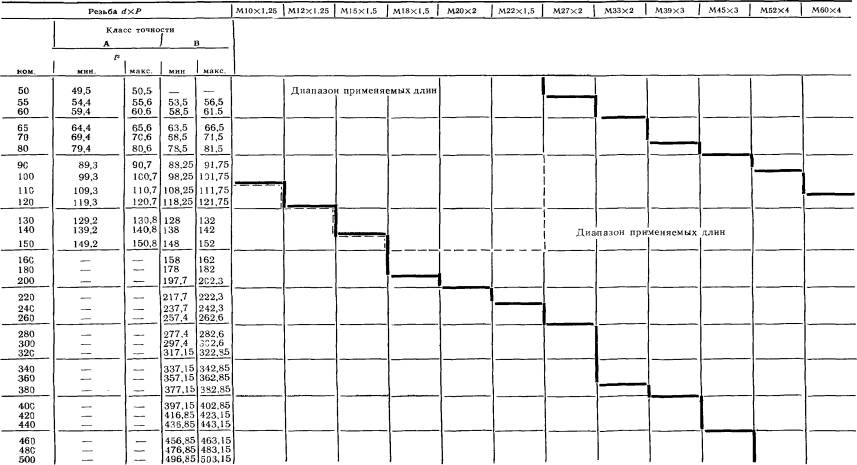

Окончание таблицы 2
1) к¢мин = 0,7кмин к¢ - минимальная высота захвата гаечным ключом.
2) Диапазон применяемых длин между ступенчатыми сплошными линиями:
- для класса точности А выше ступенчатой штриховой линии
- для класса точности В ниже ступенчатой штриховой линии.
Теоретическая масса болтов указана в приложении Б.
4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Таблица 3
|
Материал |
Сталь |
|
|
Общие технические требования |
Стандарт |
|
|
Резьба |
Допуск |
6g |
|
Стандарты |
||
|
Механические свойства |
Класс прочности1) |
d £ 48 мм: 5.6, 8.8, 10.9 d > 48 мм: по соглашению |
|
Стандарты |
d ³ 48 мм: ГОСТ 1759.4 d < 48 мм: по соглашению |
|
|
Допуски |
Класс точности |
Для d £ 24 мм и l < 10d или 150 мм2): А Для d > 24 мм или l > 10d или 150 мм2): В |
|
Стандарт |
||
|
Поверхность изделия |
Без покрытия или с покрытием. Требования к покрытию - по ГОСТ 1759.0. Другие требования к покрытию или чистовой отделке поверхности устанавливаются по соглашению между изготовителем и потребителем. Допустимые дефекты поверхности болтов - по ГОСТ 1759.2 |
|
|
Приемка |
||
1) Символы обозначения классов прочности по ГОСТ 1759.4 могут быть использованы для размеров резьбы более М48 при условии, что готовое изделие обладает всеми свойствами, необходимыми по ГОСТ 1759.4.
2) Выбирается наименьшая длина
Если в специальных случаях необходимы технические требования, отличающиеся от указанных в настоящем стандарте, они должны быть выбраны из действующих стандартов, указанных в разделе 2.
5 ОБОЗНАЧЕНИЕ
Пример условного обозначения болта с шестигранной головкой с резьбой до головки с мелким шагом резьбы с резьбой М12´1,5, номинальной длиной l = 80 мм, класса прочности 8.8, из стали марки 35Х, без покрытия:
Болт М12´1.5´80.88.35Х ГОСТ Р 50795-95
То же, с цинковым хроматированным покрытием толщиной 6 мкм:
Болт М12´1,5´80.88.35Х.016 ГОСТ Р 50795-95
ПРИЛОЖЕНИЕ А
(Рекомендуемое)
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ, ОТРАЖАЮЩИЕ ПОТРЕБНОСТИ НАРОДНОГО ХОЗЯЙСТВА
А1. Максимальные значения параметра шероховатости Rа поверхностей болтов должны соответствовать указанным в таблице А1.
Таблица А1
|
Максимальные значения параметра шероховатости Ra, мкм, для класса точности |
||
|
А |
В |
|
|
Опорная головка |
6,3 |
6,3 |
|
Резьбы |
3,2 |
6,3 |
|
Остальные |
12,5 |
12,5 |
А2. По соглашению между изготовителем и потребителем допускается изготовление болтов классов прочности 6.6, 6.8, 5.8, 4.8 по ГОСТ 1759.4
ПРИЛОЖЕНИЕ Б
(Справочное)
Таблица Б1
|
Длина болта, l, мм |
Теоретическая масса 1000 шт. болтов, кг » при номинальном диаметре и шаге резьбы d´P, мм |
|||||||||||
|
М8´1 |
М10´1 |
M10´1,25 |
М12´1,25 |
М12´1,5 |
М14´1,5 |
М16´1,5 |
М18´1,5 |
M20´1,5 |
M20´2 |
M22´1,5 |
M24´2 |
|
|
16 |
11,64 |
|
|
|
|
|
|
|
|
|
|
|
|
20 |
13,31 |
22,25 |
22,04 |
|
|
|
|
|
|
|
|
|
|
25 |
15,36 |
25,52 |
25,22 |
36,77 |
36,60 |
|
|
|
|
|
|
|
|
30 |
17,41 |
28,79 |
28,40 |
41,43 |
41,14 |
59,70 |
|
|
|
|
|
|
|
35 |
19,46 |
32,06 |
31,58 |
46,09 |
45,68 |
65,98 |
90,5 |
123,4 |
|
|
|
|
|
40 |
21,51 |
35,33 |
34,76 |
50,75 |
50,22 |
72,26 |
98,7 |
134,1 |
167,1 |
176,2 |
|
261,1 |
|
45 |
23,56 |
38,60 |
37,94 |
55,41 |
54,76 |
78,54 |
106,9 |
144,8 |
180,2 |
188,9 |
236,0 |
279,7 |
|
50 |
25,61 |
41,86 |
41,16 |
60,07 |
59,30 |
81,82 |
115,1 |
155,4 |
193,3 |
201,6 |
251,8 |
298,4 |
|
55 |
27,66 |
45,14 |
44,34 |
64,72 |
63,84 |
91,12 |
123,3 |
166,0 |
206,4 |
214,13 |
267,6 |
317,0 |
|
60 |
29,71 |
48,40 |
47,51 |
69,38 |
68,38 |
97,42 |
131,5 |
176,7 |
219,5 |
227,0 |
283,3 |
335,6 |
|
65 |
31,76 |
51,67 |
50,69 |
74,04 |
72,92 |
103,70 |
139,7 |
187,4 |
232,6 |
239,7 |
299,0 |
354,2 |
|
70 |
33,81 |
54,94 |
53,87 |
78,70 |
77,46 |
110,00 |
147,9 |
198,1 |
245,7 |
252,4 |
314,8 |
372,9 |
|
80 |
37,91 |
61,48 |
60,23 |
88,02 |
86,54 |
122,60 |
164,3 |
219,5 |
272,0 |
269,0 |
346,3 |
410,2 |
|
90 |
|
68,02 |
66,60 |
97,34 |
95,62 |
135,20 |
180,7 |
240,8 |
298,3 |
294,5 |
377,8 |
447,5 |
|
100 |
|
74,56 |
72,96 |
106,70 |
104,70 |
147,80 |
197,1 |
262,1 |
324,4 |
319,9 |
409,3 |
484,8 |
|
110 |
|
|
|
116,00 |
113,80 |
160,40 |
213,5 |
283,4 |
350,5 |
345,3 |
440,8 |
522,1 |
|
120 |
|
|
|
125,30 |
122,90 |
173,00 |
229,9 |
304,7 |
376,7 |
370,7 |
472,3 |
559,4 |
|
130 |
|
|
|
|
|
185,60 |
246,3 |
326,1 |
402,9 |
396,1 |
503,8 |
596,8 |
|
140 |
|
|
|
|
|
198,20 |
262,7 |
347,4 |
429,0 |
421,5 |
535,3 |
634,1 |
|
150 |
|
|
|
|
|
|
279,1 |
368,8 |
455,2 |
446,9 |
566,8 |
671,4 |
|
160 |
|
|
|
|
|
|
295,5 |
390,1 |
481,4 |
472,3 |
598,3 |
708,7 |
|
180 |
|
|
|
|
|
|
|
432,7 |
533,8 |
523,1 |
661,3 |
783,4 |
|
200 |
|
|
|
|
|
|
|
|
586,2 |
573,9 |
724,3 |
858,0 |
|
220 |
|
|
|
|
|
|
|
|
|
|
787,3 |
|
Окончание таблицы Б1
|
Длина болта, l, мм |
Теоретическая масса 1000 шт. болтов, кг » при номинальном диаметре и шаге резьбы d´P, мм |
|||||||||||
|
М27´2 |
М30´2 |
М33´2 |
М36´3 |
М39´3 |
М42´3 |
М45´3 |
М48´3 |
М52´4 |
М56´4 |
М60´4 |
М64´4 |
|
|
40 |
|
463,5 |
|
734,0 |
|
|
|
|
|
|
|
|
|
45 |
|
493,0 |
|
775,5 |
|
|
|
|
|
|
|
|
|
50 |
|
522,5 |
|
817,0 |
|
|
|
|
|
|
|
|
|
55 |
426,7 |
552,0 |
|
858,5 |
|
|
|
|
|
|
|
|
|
60 |
450,2 |
581,5 |
|
900,0 |
|
|
|
|
|
|
|
|
|
65 |
473,7 |
611,0 |
737,0 |
941,5 |
|
|
|
|
|
|
|
|
|
70 |
497,2 |
640,5 |
768,0 |
983,0 |
|
|
|
|
|
|
|
|
|
80 |
544,2 |
699,4 |
830,0 |
1066,0 |
1271 |
|
|
|
|
|
|
|
|
90 |
591,2 |
758,4 |
892,0 |
1149,0 |
1355 |
1672 |
1922 |
|
|
|
|
|
|
100 |
638,2 |
817,3 |
954,0 |
1232,0 |
1439 |
1785 |
2036 |
2499 |
2927 |
|
|
|
|
110 |
685,2 |
876,3 |
1016,0 |
1315,0 |
1523 |
1900 |
2150 |
2648 |
3101 |
|
|
|
|
120 |
732,3 |
935,2 |
1078,0 |
1398,0 |
1607 |
2014 |
2264 |
2797 |
3275 |
3840 |
4458 |
|
|
130 |
779,3 |
994,1 |
1140,0 |
1481,0 |
1691 |
2128 |
2378 |
2946 |
3449 |
4030 |
4661 |
5470 |
|
140 |
826,3 |
1053,0 |
1202,0 |
1564,0 |
1775 |
2242 |
2492 |
3095 |
3623 |
4220 |
4865 |
5720 |
|
150 |
873,3 |
1112,0 |
1265,0 |
1647,0 |
1859 |
2356 |
2606 |
3244 |
3797 |
4410 |
5068 |
5970 |
|
160 |
920,2 |
1171,0 |
1326,0 |
1730,0 |
1943 |
2470 |
2720 |
3393 |
3971 |
4600 |
5271 |
6220 |
|
180 |
1014,0 |
1289,0 |
1450,0 |
1894,0 |
2112 |
2698 |
2948 |
3692 |
4319 |
4980 |
5678 |
6720 |
|
200 |
1108,0 |
1407,0 |
1574,0 |
2059,0 |
2281 |
2925 |
3176 |
3991 |
4667 |
5360 |
6085 |
7220 |
|
220 |
1202,0 |
|
1698,0 |
|
2450 |
3152 |
3404 |
4289 |
4965 |
5740 |
6492 |
7720 |
|
240 |
1296,0 |
|
1822,0 |
|
2619 |
3380 |
3632 |
4588 |
5312 |
6120 |
6899 |
8220 |
|
260 |
1391,0 |
|
1946,0 |
|
2788 |
3607 |
3860 |
4888 |
5660 |
6500 |
7306 |
8720 |
|
280 |
|
|
2070,0 |
|
2957 |
3834 |
4088 |
5187 |
6008 |
6880 |
7712 |
9220 |
|
300 |
|
|
2194,0 |
|
3126 |
4062 |
4316 |
5486 |
6356 |
7260 |
8119 |
9720 |
|
320 |
|
|
2318,0 |
|
3295 |
4290 |
4544 |
5785 |
6704 |
7640 |
8526 |
10200 |
|
340 |
|
|
2442,0 |
|
3464 |
4517 |
4772 |
6084 |
7052 |
8020 |
8933 |
10700 |
|
360 |
|
|
2566,0 |
|
3633 |
4744 |
5000 |
6384 |
7400 |
8400 |
9340 |
11200 |
|
380 |
|
|
|
|
3802 |
4971 |
5228 |
6683 |
7748 |
8780 |
9747 |
11700 |
|
400 |
|
|
|
|
|
5199 |
5456 |
6982 |
8096 |
9160 |
10154 |
12200 |
|
420 |
|
|
|
|
|
5426 |
5684 |
7281 |
8444 |
9540 |
10561 |
12700 |
|
440 |
|
|
|
|
|
|
5912 |
7580 |
8792 |
9920 |
10968 |
13200 |
|
460 |
|
|
|
|
|
|
|
7880 |
9140 |
10300 |
11375 |
13700 |
|
480 |
|
|
|
|
|
|
|
8180 |
9488 |
10680 |
11782 |
14200 |
|
500 |
|
|
|
|
|
|
|
|
9836 |
11060 |
12189 |
14700 |
СОДЕРЖАНИЕ
Ключевые слова: болты с шестигранной головкой, размеры, допуски на размер, обозначение
