ГОСТ Р 50794-95

(ИСО 4016-88)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
КЛАССА ТОЧНОСТИ С

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим Комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29.06.95 № 334

3 Стандарт содержит полный аутентичный текст ИСО 4016-88 «Болты с шестигранной головкой. Класс точности С» с дополнительными требованиями, отражающими потребности народного хозяйства

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ

ГОСТ Р 50794-95

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
КЛАССА ТОЧНОСТИ С

Технические условия

Hexagon head bolts, product grade С.
Specifications

Дата введения 1996-07-01

1 Область применения

Настоящий стандарт распространяется на болты с шестигранной головкой с диаметрами резьбы от М5 до М64 класса точности С.

Стандарт полностью соответствует ИСО 4016.

Требования стандарта являются обязательными.

Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении А.

2 Нормативные ссылки

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля разме­ров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 1759.4-87 (ИСО 898-1-78) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ Р 50792-95 (ИСО 4018-88) Болты с шестигранной головкой с резьбой до головки класса точности С. Технические условия

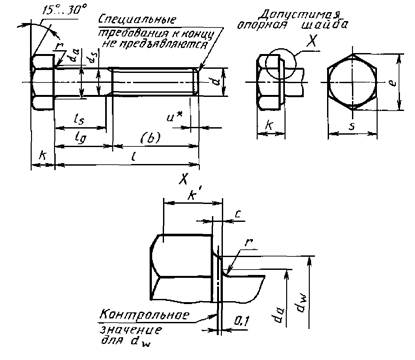

3 Размеры

__________

* Неполная резьба u £ 2P.

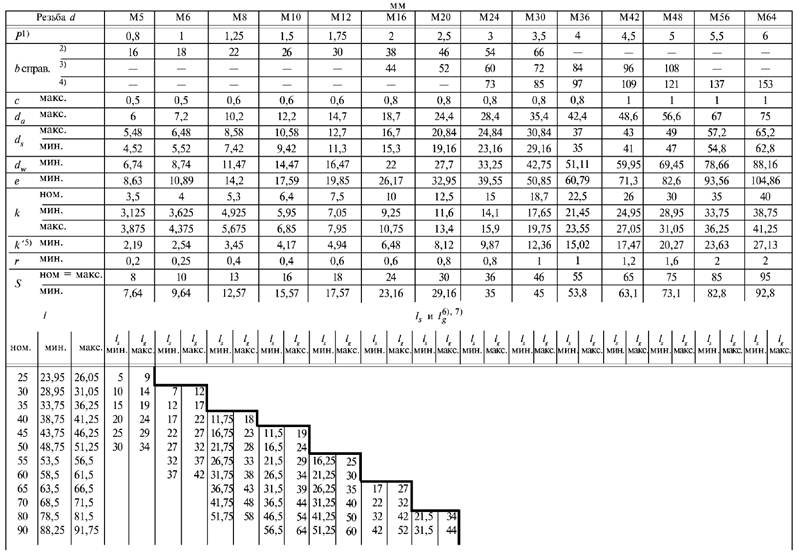

Таблица 1 - Размеры болтов с предпочтительными размерами резьбы

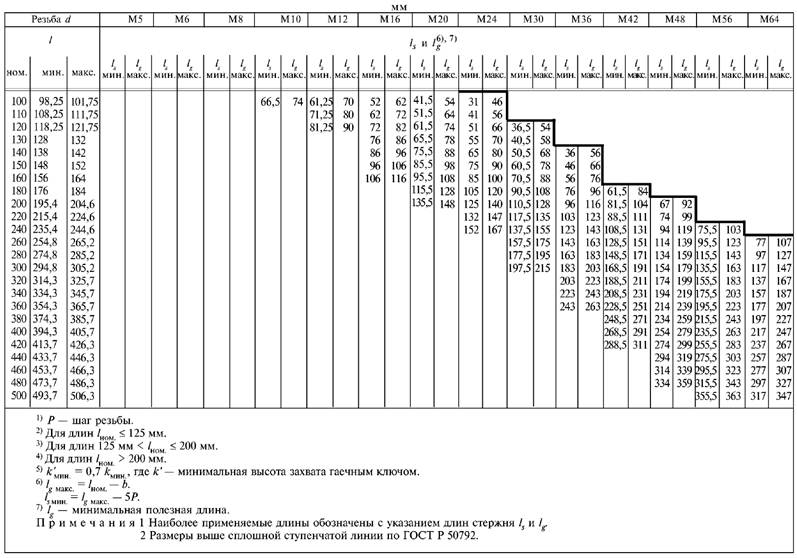

Окончание таблицы 1

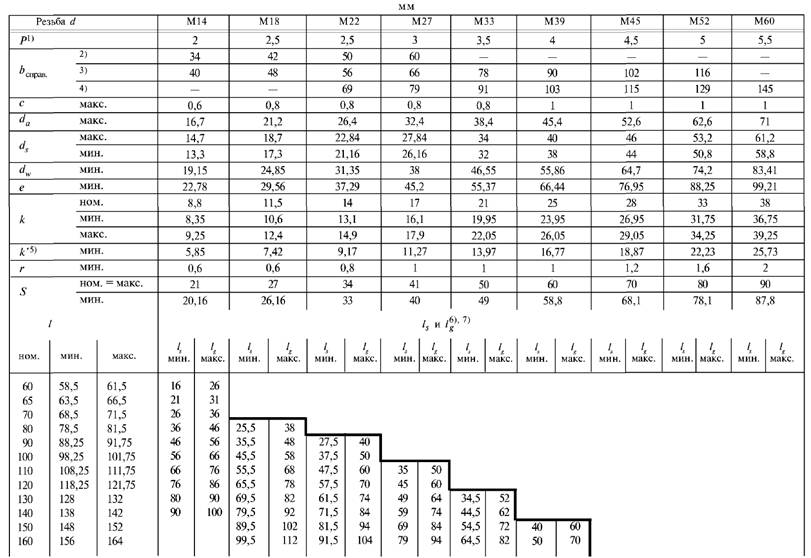

Таблица 2 - Размеры болтов с непредпочтительными размерами резьбы

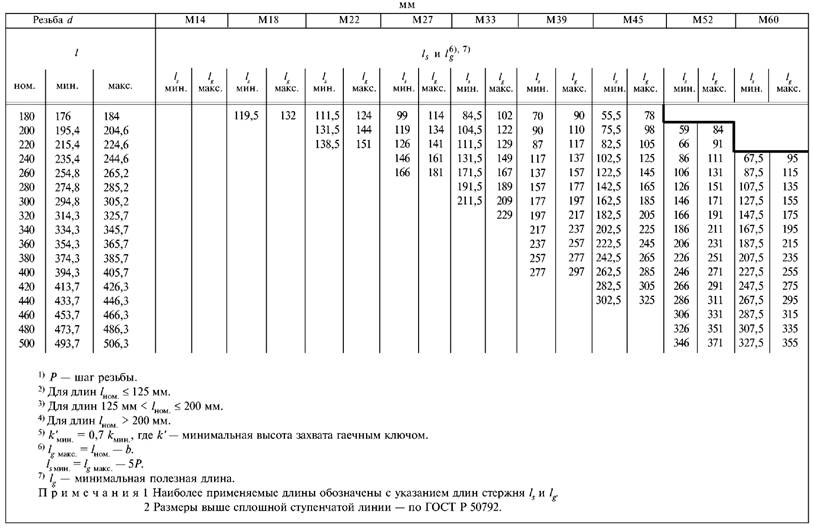

Окончание таблицы 2

Теоретическая масса болтов указана в приложении Б.


4 Технические требования

Таблица 3

Материал

Сталь

Общие технические требования

Стандарт

ГОСТ 1759.0

Резьба

Допуск

8g

Стандарты

ГОСТ 24705, ГОСТ 16093

Механические свойства

Класс
прочности1)

d £ 48 мм: 3.6, 4.6, 5.8

d > 48 мм: по соглашению

Стандарты

d £ 48 мм: ГОСТ 1759.4

d > 48 мм: по соглашению

Допуски

Класс
точности

C

Стандарт

ГОСТ 1759.1

Поверхность изделия

Без покрытия или с покрытием.

Требования к покрытию - по ГОСТ 1759.0

Другие требования к покрытию или чистовой отделке поверхности устанавливаются по соглашению между изготовителем и потребителем

Допустимые дефекты поверхности болтов - по ГОСТ 1759.2

Приемка

ГОСТ 17769

1) Символы обозначения классов прочности по ГОСТ 1759.4 могут быть использованы для размеров резьбы более М48 при условии, что готовое изделие обладает всеми свойствами, необходимыми для обозначения по ГОСТ 1759.4.

Если в специальных случаях необходимы технические требования, отличающиеся от указанных в настоящем стандарте, они должны быть выбраны из действующих стандартов, указанных в разделе 2.

5 Обозначение

Пример условного обозначения болта с шестигранной головкой с резьбой М12, номинальной длиной l = 80 мм и класса прочности 4.6:

Болт М12×80.4.6 ГОСТ Р 50794-95

ПРИЛОЖЕНИЕ А
(рекомендуемое)

Дополнительные требования, отражающие потребности народного хозяйства

А.1 Максимальные значения параметра шероховатости Ra поверхностей болтов должны соответствовать указанным в таблице А.1.

Таблица А.1

Поверхность

Максимальные значения параметра
шероховатости Ra, мкм

Резьбы

12,5

Остальные

25

А.2 По соглашению между изготовителем и потребителем допускается изготовление болтов классов прочности 5.6, 4.8 по ГОСТ 1759.4.


ПРИЛОЖЕНИЕ Б
(справочное)

Таблица Б.1

Длина
болта
lи,
мм

Теоретическая масса 1000 шт. болтови, кг » и при номинальном диаметре резьбы dи, мм

М5

М6

М8

М10

M12

М14

М16

М18

М20

М22

М24

М27

M30

M33

М36

М39

М42

М45

М48

М52

М56

М60

М64

25

5,142























30

5,913

8,981























35

6,685

10,090























40

7,456

11,200

21,070























45

8,227

12,310

23,040

37,45























50

8,999

13,420

25,020

40,53























55

14,530

26,990

43,62

63,11























60

15,640

28,970

46,70

67,55

95,44























65

30,940

49,79

71,99

101,50

137,3























70

32,910

52,87

76,44

107,50

145,2























80

36,860

59,04

85,33

119,60

161,0

212,4

265,0























90

65,21

94,20

131,70

176,8

232,4

290,1

368,5























100

71,38

103,10

143,80

192,6

252,4

314,7

398,3

473,2























110

112,00

155,90

208,4

272,3

339,4

428,2

508,7

671,0























120

120,90

168,00

224,2

292,3

364,1

458,1

544,2

716,0

909,6





















130

180,10

240,0

312,3

388,8

487,9

579,8

761,0

965,2

1110



















140

192,20

255,8

332,3

413,5

517,8

615,3

806,0

1021,0

1168

1541

















150

271,6

352,3

438,1

547,6

650,8

850,1

1076,0

1227

1621

1832















160

287,4

372,3

462,8

577,5

686,4

895,9

1132,0

1285

1701

1913















180

412,3

512,2

637,2

757,5

985,9

1243,0

1401

1860

2076

2642

2890











200

561,5

697,0

828,6

1076,0

1354,0

1517

2020

2239

2860

3108

3898

4620







220

756,7

899,6

1166,0

1465,0

1633

2180

2402

3077

3326

4182

4910







240

970,8

1256,0

1576,0

1749

2340

2565

3295

3544

4466

5250

6050

6796



260

1346,0

1687,0

1865

2500

2728

3513

3762

4751

5590

6430

7189

8590

280

























1798,0

1981

2660

2891

3730

3980

5035

5930

6810

7582

9090

300

























1910,0

2097

2820

3054

3948

4198

5319

6290

7190

7975

9590

320



























2214

2980

3217

4166

4416

5603

6630

7570

8368

10100

340





























3140

3380

4383

4634

5887

6970

7950

8761

10600

360





























3300

3543

4603

4852

6171

7310

8330

9154

11100

380































3707

4820

5070

6454

7650

8710

9547

11600

400































3870

5038

5288

6738

7990

9090

9940

12100

420

































5256

5506

7021

8330

9470

10333

12600

440



































5724

7305

8670

9850

10726

13100

460





































7589

9010

10230

11119

13600

480





































7873

9350

10610

11512

14100

500







































9690

10990

11905

14600





Ключевые слова: болты с шестигранной головкой, размеры, допуски на размер, обозначение
