ГОСТ Р 50793-95

(ИСО 4017-88)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
С РЕЗЬБОЙ ДО ГОЛОВКИ КЛАССОВ
ТОЧНОСТИ А и В

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим Комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29.06.95 № 333

3 Стандарт содержит полный аутентичный текст ИСО 4017-88 «Винты с шестигранной головкой. Классы точности А и В» в части болтов из углеродистых сталей с дополнительными требованиями, отражающими потребности народного хозяйства

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

1 Область применения. 1

2 Нормативные ссылки. 2

3 Размеры.. 2

4 Технические требования. 8

5 Обозначение. 9

Приложение А Дополнительные требования, отражающие потребности народного хозяйства. 9

Приложение Б. 9

ГОСТ Р 50793-95

(ИСО 4017-88)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ С РЕЗЬБОЙ
ДО ГОЛОВКИ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Hexagon head bolts with thread to head, product grades A and B. Specifications

Дата введения 1996-07-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на болты с шестигранной головкой с резьбой до головки с диаметрами резьбы от M1,6 до М64 с крупным шагом резьбы класса точности А (для резьбы до М24 и номинальных длин до 10d, но не более 150 мм) и класса точности В (для резьбы более М24 или для номинальных длин более 10d или более 150 мм).

Стандарт соответствует ИСО 4017 в части болтов из углеродистых сталей.

Требования стандарта являются обязательными.

Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении А.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 1759.0-87	Болты, винты, шпильки и гайки. Технические условия
ГОСТ 1759.1-82	Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.2-82	Болты, винты и шпильки. Дефекты поверхности и методы контроля
ГОСТ 1759.4-87 (ИСО 898/1-78)	Болты, винты и шпильки. Механические свойства и методы испытаний
ГОСТ 12414-66	Концы болтов, винтов и шпилек. Размеры
ГОСТ 16093-81	Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 17769-83	Изделия крепежные. Правила приемки
ГОСТ 24705-81	Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27148-86	Изделия крепежные. Выход резьбы, сбеги, недорезы и проточки. Размеры

3 РАЗМЕРЫ

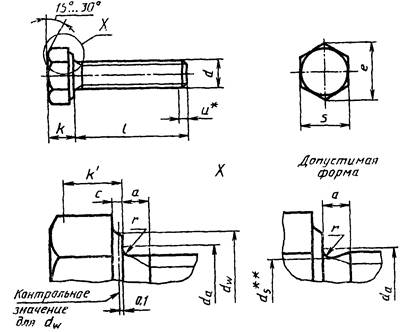

^* Неполная резьба u £ 2Р

^** d₃ » среднему диаметру резьбы.

Примечание - Конец должен быть с фаской или для резьб не более М4 может быть без фаски по ГОСТ 12414.

Таблица 1 - Размеры болтов с предпочтительными размерами резьбы

Резьба d			M1,6	М2	М2,5	M3	М4	М5	М6	М8	M10	M12	M16
P¹⁾			0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2
a		макс.²⁾	1,05	1,2	1,35	1,5	2,1	2,4	3	4	4,5	5,3	6
a		мин.	0,35	0,4	0,45	0,5	0,7	0,8	1	1,25	1,5	1,75	2
с		мин.	0,1	0,1	0,1	0,15	0,15	0,15	0,15	0,15	0,15	0,15	0,2
с		макс.	0,25	0,25	0,25	0,4	0,4	0,5	0,5	0,6	0,6	0,6	0,8
d_a		макс.	2	2,6	3,1	3,6	4,7	5,7	6,8	9,2	11,2	13,7	17,7
d_w	Класс точности мин.		2,27	3,07	4,07	4,57	6,03	6,88	8,88	11,63	14,63	16,63	22,49
d_w	Класс точности мин.		-	-	-	-	-	-	-	-	-	-	22
e	Класс точности мин.		3,41	4,32	5,45	6,01	7,66	8,79	11,05	14,38	17,77	20,03	26,75
e	Класс точности мин.		-	-	-	-	-	-	-	-	-	-	26,17
k	ном.		1,1	1,4	1,7	2	2,8	3,5	4	5,3	6,4	7,5	10
	Класс точности А	мин.	0,975	1,275	1,575	1,875	2,675	3,35	3,85	5,15	6,22	7,32	9,82
	Класс точности А	макс.	1,225	1,525	1,825	2,125	2,925	3,65	4,15	5,45	6,58	7,08	10,18
	Класс точности B	мин.	-	-	-	-	-	-	-	-	-	-	9,71
	Класс точности B	макс.	-	-	-	-	-	-	-	-	-	-	10,29
k¢³⁾	Класс точности мин.		0,68	0,89	1,1	1,31	1,87	2,35	2,7	3,61	4,35	5,12	6,87
k¢³⁾	Класс точности мин.		-	-	-	-	-	-	-	-	-	-	6,8
r		мин.	0,1	0,1	0,1	0,1	0,2	0,2	0,25	0,4	0,4	0,6	0,6
S	ном. = макс.		3,2	4	5	5,5	7	8	10	13	16	18	24
	Класс точности мин.		3,02	3,82	4,82	5,32	6,78	7,78	9,78	2,73	5,73	7,73	23,67
	Класс точности мин.		-	-	-	-	-	-	-	-	-	-	23,16

Продолжение табл. 1

Резьба d			M20	М24	М30	M36	М42	М48	М56	М64
P¹⁾			2,5	3	3,5	4	4,5	5	5,5	6
a		макс.²⁾	7,5	9	10,5	12	13,5	15	16,5	18
a		мин.	2,5	3	3,5	4	4,5	5	5,5	6
с		мин.	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
с		макс.	0,8	0,8	0,8	0,8	1	1	1	1
d_a		макс.	22,4	26,4	33,4	39,4	45,6	52,6	63	71
d_w	Класс точности мин.		28,19	33,61	-	-	-	-	-	-
d_w	Класс точности мин.		27,7	33,25	42,75	51,11	59,95	69,45	78,66	88,16
e	Класс точности мин.		33,53	39,98	-	-	-	-	-	-
e	Класс точности мин.		32,95	39,55	50,85	60,79	71,3	82,6	93,56	104,86
k	ном.		12,5	15	18,7	22,5	26	30	35	40
	Класс точности А	мин.	12,285	14,785	-	-	-	-	-	-
	Класс точности А	макс.	12,715	15,215	-	-	-	-	-	-
	Класс точности B	мин.	12,15	14,65	18,28	22,08	25,58	29,58	34,5	39,5
	Класс точности B	макс.	12,85	15,35	19,12	22,92	26,42	30,42	35,5	40,5
k¢³⁾	Класс точности мин.		8,6	10,35	-	-	-	-	-	-
k¢³⁾	Класс точности мин.		8,51	10,26	12,8	15,46	17,91	20,71	24,15	27,65
r		мин.	0,8	0,8	1	1	1,2	1,6	2	2
S	ном. = макс.		30	36	46	55	65	75	85	95
	Класс точности мин.		29,67	35,38	-	-	-	-	-	-
	Класс точности мин.		29,16	35	45	53,8	63,1	73,1	82,8	92,8

Окончание таблицы 1

¹⁾ Р - шаг резьбы

²⁾ Значения соответствуют нормальному недорезу по ГОСТ 27148.

³⁾ k¢_мин = 0,7k_мин, где k¢ - минимальная высота захвата гаечным ключом.

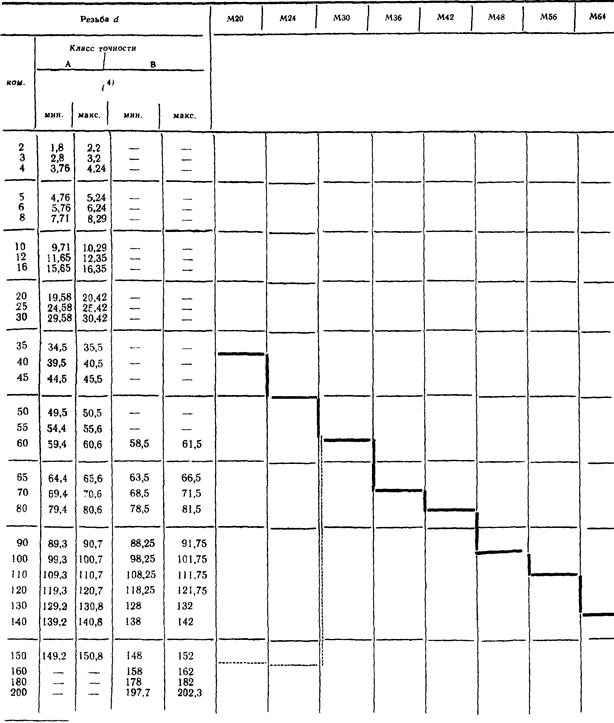

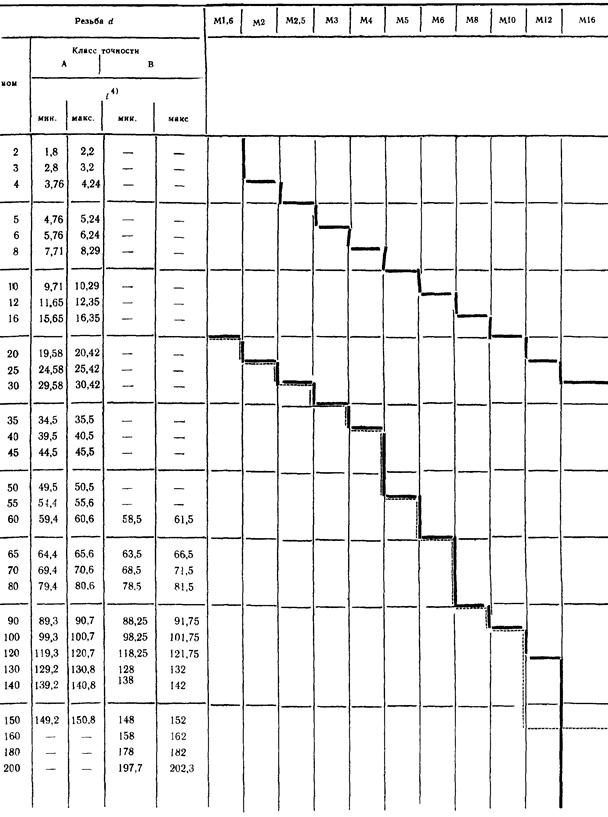

⁴⁾ Диапазон применяемых длин между ступенчатыми сплошными линиями:

- для класса точности А выше ступенчатой пунктирной линии;

- для класса точности В ниже ступенчатой пунктирной линии.

Таблица 2 - Размеры болтов с непредпочтительными размерами резьбы

Резьба d						М3,5	M14	М18	М22	М27	М33	М39	М45	М52	М60
Р¹⁾						0,6	2	2,5	2,5	3	3,5	4	4,5	5	5,5
а				макс.²⁾		1,8	6	7,5	7,5	9	10,5	12	13,5	15	16,5
а				мин.		0,6	2	2,5	2,5	3	3,5	4	4,5	5	5,5
с				мин.		0,15	0,15	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
с				макс.		0,4	0,6	0,8	0,8	0,8	0,8	1	1	1	1
d_a				макс.		4,1	15,7	20,2	24,4	30,4	36,4	42,4	48,6	56,6	67
d_w	Класс точности			мин.		5,07	19,37	25,34	31,71	-	-	-	-	-	-
d_w	Класс точности			мин.		-	-	24,85	31,35	38	46,55	55,86	64,7	74,2	83,41
e	Класс точности			мин.		6,58	23,36	30,14	37,72	-	-	-	-	-	-
e	Класс точности			мин.		-	-	29,56	37,29	45,2	55,37	66,44	76,95	88,25	99,21
k	ном.					2,4	8,8	11,5	14	17	21	25	28	33	38
	Класс точности А			мин.		2,275	8,62	11,285	13,785	-	-	-	-	-	-
	Класс точности А			макс.		2,525	8,98	11,715	14,215	-	-	-	-	-	-
	Класс точности В			мин.		-	-	11,15	13,65	16,65	20,58	24,58	27,58	32,5	37,5
	Класс точности В			макс.		-	-	11,85	14,35	17,35	21,42	25,42	28,42	33,5	38,5
k³⁾	Класс точности			мин.		1,59	6,03	7,9	9,65	-	-	-	-	-	-
k³⁾	Класс точности			мин.		-	-	7,81	9,56	11,66	14,41	17,21	19,31	22,75	26,25
r				мин.		0,1	0,6	0,6	0,8	1	1	1	1,2	1,6	2
S	ном. = макс.					6	21	27	34	41	50	60	70	80	90
	Класс точности			мин.		5,82	20,67	26,67	33,38	-	-	-	-	-	-
	Класс точности			мин.		-	-	26,16	33	40	49	58,8	68,1	78,1	87,8

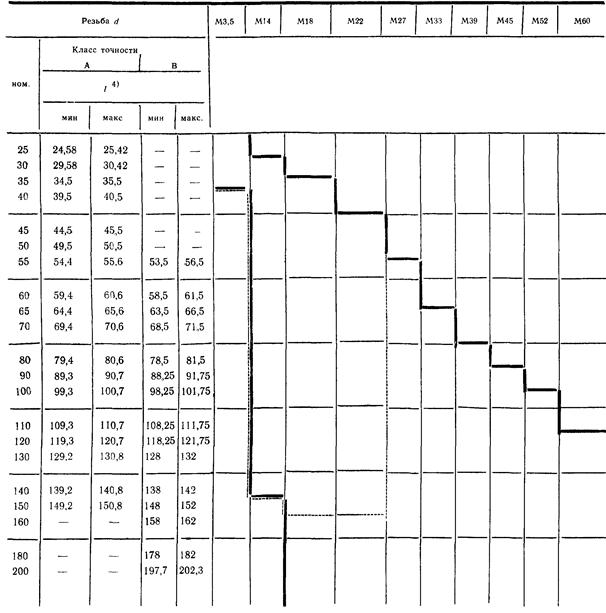

ном	Класс точности
	А		В
	l⁴⁾
	мин.	макс.	мин.		макс.
8	7,71	8,29	-		-
10	9,71	10,29	-		-
12	11,65	12,35	-		-
16	15,65	16,35	-		-
20	19,58	20,42	-		-

Окончание таблицы 2

¹⁾ Р - шаг резьбы

²⁾ Значения соответствуют нормальному недорезу по ГОСТ 27148.

³⁾ k¢_мин = 0,7k_мин, где k¢ - минимальная высота захвата гаечным ключом.

⁴⁾ Диапазон применяемых длин между ступенчатыми сплошными линиями:

- для класса точности А выше ступенчатой пунктирной линии;

- для класса точности В ниже ступенчатой пунктирной линии.

Теоретическая масса болтов указана в приложении Б.

4 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Таблица 3

Материал		Сталь
Общие технические требования	Стандарт	ГОСТ 1759.0
Резьба	Допуск	6g
Резьба	Стандарты	ГОСТ 24705, ГОСТ 16093
Механические свойства	Класс прочности¹⁾	d £ 48 мм: 5.6, 8.8, 10.9 d > 48 мм: по соглашению
Механические свойства	Стандарты	d £ 48 мм: ГОСТ 1759.4 d > 48 мм: по соглашению
Допуски	Класс точности	Для d £ 24 мм и l £ 10 или 150 мм²⁾: А Для d > 24 мм или l > 10d или 150 мм²⁾: В
Допуски	Стандарт	ГОСТ 1759.l
Поверхность изделия		Без покрытия или с покрытием. Требования к покрытию - по ГОСТ 1759.0. Другие требования к покрытию или чистовой отделке поверхности устанавливаются по соглашению между изготовителем и потребителем. Допустимые дефекты поверхности болтов - по ГОСТ 1759.2
Приемка		ГОСТ 17769

¹⁾ Символы обозначения классов прочности по ГОСТ 1759.4 могут быть использованы для размеров резьбы более М48 при условии, что готовое изделие обладает всеми свойствами, необходимыми по ГОСТ 1759.4.

²⁾ Выбирается наименьшая длина.

Если в специальных случаях необходимы технические требования, отличающиеся от указанных в настоящем стандарте, они должны быть выбраны из действующих стандартов, указанных в разделе 2.

5 ОБОЗНАЧЕНИЕ

Пример условного обозначения болта с шестигранной головкой с резьбой до головки с резьбой М12, номинальной длиной l = 80 мм, класса прочности 8.8, из стали марки 35Х, без покрытия:

Болт М12´80.88.35Х ГОСТ Р 50793-95

То же, с цинковым хроматированным покрытием толщиной 6 мкм:

Болт M12´80.88.35X.016 ГОСТ Р 50793-95

ПРИЛОЖЕНИЕ А

Рекомендуемое

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ, ОТРАЖАЮЩИЕ ПОТРЕБНОСТИ НАРОДНОГО ХОЗЯЙСТВА

A1. Максимальные значения параметра шероховатости Rа поверхностей болтов должны соответствовать указанным в таблице А1.

Таблица А.1

Поверхность	Максимальные значения параметра шероховатости R_a, мкм, для классов точности
Поверхность	А	B
Опорные головки	6,3	6,3
Резьбы	3,2	6,3
Остальные	12,5	12,5

А2. По соглашению между изготовителем и потребителем допускается изготовление болтов классов прочности 6.6, 6.8, 5.8, 4.8 по ГОСТ 1759.4.

ПРИЛОЖЕНИЕ Б

Справочное

Таблица Б1

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг », при номинальном диаметре резьбы d, мм
Длина болта l, мм	M1,6	М2	М2,5	M3	М3,5	М4	М5	М6	М8	М10	М12	М14	М16	М18	М20
2	0,104
3	0,118
4	0,132	0,238
5	0,146	0,260	0,460
6	0,160	0,282	0,495	0,711
8	0,188	0,326	0,565	0,813	1,080	1,641
10	0,216	0,370	0,635	0,915	1,209	1,821	2,754
12	0,250	0,414	0,705	1,017	1,337	2,001	3,036	5,118
16	0,309	0,518	0,864	1,234	1,595	2,368	3,600	5,930	11,57
20		0,616	1,019	1,456	1,852	2,763	4,371	6,742	13,02	22,37
25			1,211	1,733	2,174	3,257	5,142	7,871	14,84	25,22	36,86
30				2,011	2,496	3,750	5,913	8,981	17,12	28,52	40,96	59,64	83,24
35					2,818	4,244	6,685	10,090	19,09	31,28	45,34	65,24	90,62	123,6
40						4,738	7,456	11,200	21,07	34,36	49,78	71,25	97,99	132,9	167,8
45							8,227	12,310	23,04	37,45	54,22	77,30	105,70	142,1	179,4
50							8,999	13,420	25,02	40,53	58,67	83,35	113,60	152,4	190,9
55								14,530	26,99	43,62	63,11	89,39	121,50	162,4	203,7
60								15,640	28,97	46,70	67,55	95,44	129,40	172,4	216,0
65									30,94	49,79	71,99	101,50	137,30	182,4	228,4
70									32,91	52,87	76,44	107,50	145,20	192,4	240,7
80									36,86	59,04	85,33	119,60	161,00	212,4	265,0
90										65,21	94,20	131,70	176,80	232,4	290,1
100										71,38	103,10	143,80	192,60	252,4	314,7
110											112,00	155,90	208,40	272,3	339,4
120											120,90	168,00	224,20	292,3	364,1
130												180,10	240,00	312,3	388,8
140												192,20	255,80	332,3	413,5
150													271,60	352,3	438,1
160													287,40	372,3	462,8
180													319,00	412,3	512,2
200													350,60	452,2	561,5

Окончание таблицы Б1

Длина болта l, мм	Теоретическая масса 1000 шт. болтов, кг », при номинальном диаметре резьбы d, мм
Длина болта l, мм	М22	М24	М27	М30	М33	М36	М39	М42	М45	М48	М52	М56	М60	М64
45	235,0
50	249,0	296,7
55	263,1	313,3	425,3
60	278,9	329,9	446,5	579,0
65	293,8	348,8	467,7	605,1	731,0
70	308,8	366,5	491,1	631,1	760,0	985,0
80	338,6	402,1	536,1	687,5	818,0	1061,0	1264	1561
90	368,5	437,6	581,0	743,0	876,0	1141,0	1345	1663	1909
100	398,3	473,2	626,0	798,5	935,0	1221,0	1426	1766	2018	2479	2920
110	428,2	508,7	671,0	854,1	993,0	1301,0	1507	1880	2127	2614	3090	3580
120	458,1	544,2	716,0	909,6	1052,0	1381,0	1589	1989	2236	2760	3260	3770	4439	5090
130	487,9	579,8	761,0	965,2	1110,0	1461,0	1670	2098	2345	2903	3430	3960	4635	5340
140	517,8	615,3	806,0	1021,0	1168,0	1541,0	1751	2207	2454	3045	3600	4150	4832	5590
150	547,6	650,8	850,1	1076,0	1227,0	1621,0	1832	2315	2563	3187	3770	4340	5028	5840
160	577,5	686,4	895,9	1132,0	1285,0	1701,0	1913	2424	2672	3329	3940	4530	5224	6090
180	637,2	757,5	985,9	1243,0	1401,0	1860,0	2076	2642	2890	3614	4280	4910	5617	6590
200	697,0	828,6	1076,0	1354,0	1517,0	2020,0	2239	2860	3108	3898	4620	5290	6010	7090

Ключевые слова: болты с шестигранной головкой, размеры, допуски на размер, обозначение
