ГОСТ Р 50592-93
(ИСО 4161-83)

ГАЙКИ ШЕСТИГРАННЫЕ
С ФЛАНЦЕМ КЛАССА ТОЧНОСТИ А

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 ПОДГОТОВЛЕН И ВНЕСЕН ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 8 сентября 1993 г. № 205

3 Настоящий стандарт полностью соответствует международному стандарту ИСО 4161-83 «Гайки шестигранные с фланцем. Класс точности А»

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ

ГОСТ Р 50592-93
(ИСО 4161-83)

ГАЙКИ ШЕСТИГРАННЫЕ С ФЛАНЦЕМ КЛАССА ТОЧНОСТИ А

Технические условия

Дата введения 1995-01-01

1 Область применения

Настоящий стандарт распространяется на шестигранные гайки с фланцем с номинальным диаметром резьбы от 5 до 20 мм.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.3-83 Гайки. Дефекты поверхности и методы контроля

ГОСТ 1759.5-87 Гайки. Механические свойства и методы испытаний

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 Изделия крепежные. Правила приемки

ГОСТ 18160-72 Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

3 Размеры

Конструкция и размеры гаек должны соответствовать указанным на рисунке 1 и в таблице 1.

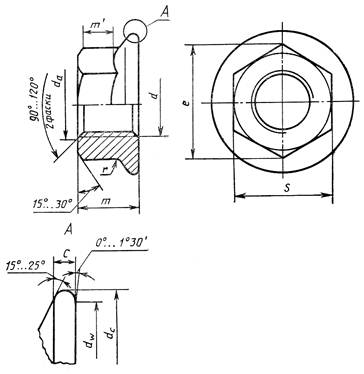

Рисунок 1

Таблица 1

В миллиметрах

Резьба d		М5	М6	М8	М10	М12	(М14)1)	М16	М20
Р2)		0,8	1	1,25	1,5	1,75	2	2	2,5
с не менее		1,0	1,1	1,2	1,5	1,8	2,1	2,4	3,0
da	не менее	5	6	8	10	12	14	16	20
	не более	5,75	6,75	8,75	10,80	13,00	15,10	17,30	21,60
dc не более		11,8	14,2	17,9	21,8	26,0	29,9	34,5	42,8
dw не менее		9,8	12,2	16,8	19,6	23,8	27,6	31,9	39,9
e не менее		8,79	11,05	14,38	16,64	20,03	23,36	26,75	32,95
m	не более	5	6	8	10	12	14	16	20
	не менее	4,7	5,7	7,6	9,6	11,6	13,3	15,3	18,9
m'3) не менее		2,2	3,1	4,5	5,5	6,7	7,8	9,0	11,1
S	не более	8	10	13	15	18	21	24	30
	не менее	7,78	9,78	12,73	14,73	17,73	20,67	23,67	29,16
r4) не более		0,30	0,36	0,48	0,60	0,72	0,88	0,96	1,20
1) Размер, заключенный в скобки, применять не рекомендуется. 2) Шаг резьбы. 3) m' - минимальная высота под ключ. 4) r - радиус сопряжения углов и граней шестигранника.

4 Технические условия

Таблица 2

Материал	Сталь
Общие требования	ГОСТ 1759.0
Резьба	Поле допуска 6Н	ГОСТ 16093, ГОСТ 24705
Механические свойства	Классы прочности 8, 10 и 12	ГОСТ 1759.5
Допуски	Класс точности А	ГОСТ 1759.1
Поверхность изделия	Покрытие	ГОСТ 1759.0, ГОСТ 9.301, ГОСТ 9.303
	Дефекты поверхности	ГОСТ 1759.3
Приемка	ГОСТ 17769
Упаковка гаек, маркировка тары, транспортирование и хранение	ГОСТ 18160

Примечания

1 Теоретическая масса гаек указана в приложении А.

2 Проверка размеров шестигранной гайки и фланца дана в приложении В.

3 Допускается применять другие методы контроля, обеспечивающие достоверность и необходимую точность измерений.

Допускается изготавливать гайки класса прочности 6 с резьбой М8 × 1, М10 × 1,25, М12 × 1,25, М14 × 1,5, М16 × 1,5.

5 Пример условного обозначения гайки диаметром резьбы d = 12 мм, с крупным шагом резьбы, с полем допуска 6Н, класса прочности 10, без покрытия:

Гайка М12-6Н.10 ГОСТ Р 50592-93

То же, гайки диаметром резьбы d = 10 мм, с мелким шагом резьбы, с полем допуска 6Н, класса прочности 6, с цинковым покрытием толщиной 6 мкм, хроматированным:

Гайка М10 × 1,25-6Н.6.016 ГОСТ Р 50592-93

ПРИЛОЖЕНИЕ А
(справочное)

Таблица А.1 - Теоретическая масса гаек с крупным шагом резьбы

Номинальный диаметр резьбы, d, мм	Теоретическая масса 1000 шт. гаек, кг »
5	1,39
6	3,45
8	7,06
10	11,08
12	18,78
14	29,19
16	43,01
20	83,47

ПРИЛОЖЕНИЕ В
(обязательное)

Проверка размеров шестигранной гайки и фланца

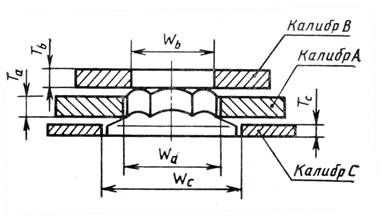

Рисунок В.1

1 Метод проверки размеров шестигранной гайки

Размеры гайки проверяют с помощью двух плоских кольцевых калибров А и В. Данная проверка выявляет соответствие стандарту высоты шестигранника, высоты грани под ключ, толщины фланца и диаметра описанной окружности шестигранника.

Калибр А устанавливают на гайку до упора во фланец.

Калибр В устанавливают на верхнюю часть гайки перпендикулярно её оси. Калибры не должны касаться друг друга.

Примечание - Минимальный размер W_a равен теоретическому максимальному диаметру описанной окружности;

максимальный размер W_b равен минимальному диаметру описанной окружности минус 0,01 мм;

максимальный размер Т_a равен минимальной высоте под ключ m'.

Таблица В.1

В миллиметрах

Резьба d	Калибр А				Калибр В			Калибр С
	Wa		Ta		Wв		Тв	Wc		Tc
	не более	не менее	не более	не менее	не более	не менее	не менее	не менее	не более	не менее
М5	9,25	9,24	2,2	2,19	8,78	8,77	3	14	1,08	1,07
М6	11,56	11,55	3,1	3,09	11,04	11,03	4	16	1,19	1,18
М8	15,02	15,01	4,5	4,49	14,37	14,36	4	20	1,31	1,30
М10	17,33	17,32	5,5	5,49	16,63	16,62	5	24	1,81	1,80
М12	20,79	20,78	6,7	6,69	20,02	20,01	5	29	2,20	2,19
М14	24,26	24,25	7,8	7,79	23,35	23,34	6	32,5	2,55	2,54
М16	27,72	27,71	9,0	8,99	26,74	26,73	6	37	2,96	2,95
М20	34,65	34,64	11,1	11,09	32,94	32,93	6	45	3,70	3,69

2 Метод измерения толщины фланца

Толщина фланца проверяется калибром С, который представляет собой плоский толщиномер.

Цель проверки - доказать, что толщина фланца в месте его перехода в шестигранник равна или больше заданных значений.

При проверке толщиномер С должен входить без контакта под калибр А, когда гайка посажена на плоскую плиту или шайбу.
