ГОСТ
8878-93
(ИСО 4027-77)
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ
УСТАНОВОЧНЫЕ
С КОНИЧЕСКИМ КОНЦОМ
И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ
ПОД КЛЮЧ КЛАССОВ ТОЧНОСТИ А и В
ТЕХНИЧЕСКИЕ УСЛОВИЯ
МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск
Предисловие
1 РАЗРАБОТАН Госстандартом России
ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.
За принятие проголосовали:
|
Наименование национального органа по стандартизации |
|
|
Республика Беларусь |
Белстандарт |
|
Республика Кыргызстан |
Кыргызстандарт |
|
Республика Молдова |
Молдовастандарт |
|
Российская Федерация |
Госстандарт России |
|
Республика Таджикистан |
Таджикстандарт |
|
Туркменистан |
Туркменглавгосинспекция |
|
Украина |
Госстандарт Украины |
3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 8878-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95
4 ВЗАМЕН ГОСТ 8878-84
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ УСТАНОВОЧНЫЕ С
КОНИЧЕСКИМ Технические условия Hexagonal socket cone-point set screws. Product grades A and B. Specifications |
ГОСТ (ИСО 4027-77) |
Дата введения 01.01.95
Настоящий стандарт распространяется на установочные винты с коническим концом и шестигранным углублением под ключ классов точности А и В с номинальным диаметром d от 1,6 до 24 мм.
Требования настоящего стандарта являются обязательными.
Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.
1. РАЗМЕРЫ

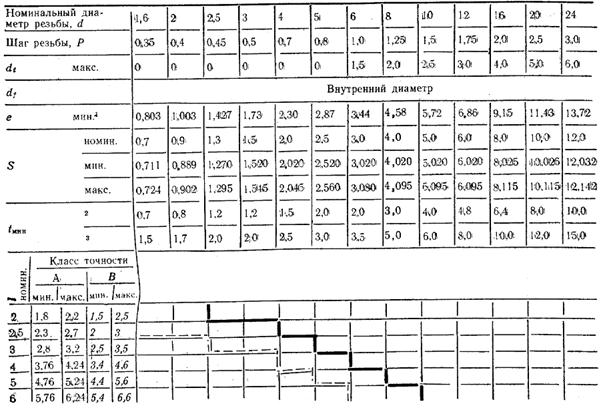

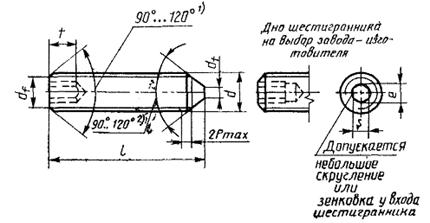

1.1. Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.
1 Угол 120° обязателен для коротких винтов, длина которых приведена над штриховой ступенчатой линией в табл. 1.
2 Угол 90° относится только к части конца ниже внутреннего диаметра резьбы винтов с номинальными длинами, приведенными ниже штриховой ступенчатой линии в табл. 1.
Для коротких винтов, длина которых приведена над штриховой ступенчатой линией в табл. 1, обязательным является угол 120°.
мм

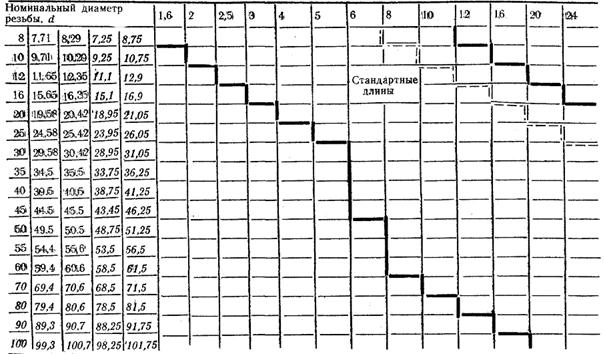

Продолжение табл. 1
мм
1 емин = 1,14 sмин, за исключением размеров М1,6; М2; М2,5.
2 Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии.
3 Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии.
1.2. Теоретическая масса винтов указана в приложении.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.
|
Сталь |
Коррозионно-стойкая |
Цветные сплавы |
||
|
Резьба |
Поле допуска |
5g6g для класса 45Н; для других классов 6g |
||
|
Стандарты |
||||
|
Механические свойства |
Класс прочности или группа материала |
14Н, 22Н 33Н, 45Н |
21 - 26 |
31 - 35 |
|
Стандарты |
||||
|
Допуски |
Класс точности |
А, В |
||
|
Стандарты |
||||
|
Окончательная обработка поверхности изделия |
Гладкая Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303 Винты должны изготовляться с покрытиями: цинковым, хроматированным, никелевым, окисным, пропитанным маслом или без покрытия. Допускается применять другие виды покрытий по согласованию между изготовителем и потребителем. |
|||
|
Приемка |
Правила приемки ГОСТ 17769 |
|||
|
Методы контроля |
Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1 |
|||
|
Дефекты поверхности - ГОСТ 1759.2 |
||||
|
Механические свойства |
||||
|
Маркировка и упаковка |
||||
3. ОБОЗНАЧЕНИЕ
Примеры условного обозначения
Установочный винт с коническим концом и шестигранным углублением под ключ класса точности В, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14Н, без покрытия:
Винт M10-6g´25.14H ГОСТ 8878-93
То же, класса точности А, класса прочности 45Н, из стали 40Х, с химическим окисным покрытием, пропитанным маслом:
Винт A.M10-6g´25.45H.40X.05 ГОСТ 8878-93
То же, из латуни ЛС59-1, без покрытия:
Винт A.M10-6g´25.32.ЛС59-1 ГОСТ 8878-93
ПРИЛОЖЕНИЕ
Справочное
МАССА ВИНТОВ
|
Длина l, мм |
Теоретическая масса 100 шт. стальных винтов, кг, ≈ при номинальном диаметре резьбы d, мм |
||||||||||||
|
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
|
|
2 |
0,01 |
0,01 |
|||||||||||
|
2,5 |
0,02 |
0,03 |
0,03 |
0,06 |
|||||||||
|
3 |
0,03 |
0,04 |
0,05 |
0,07 |
0,08 |
||||||||
|
4 |
0,04 |
0,06 |
0,09 |
0,10 |
0,11 |
0,13 |
|||||||
|
5 |
0,06 |
0,09 |
0,13 |
0,15 |
0,21 |
0,29 |
0,55 |
||||||
|
6 |
0,07 |
0,11 |
0,16 |
0,22 |
0,30 |
0,44 |
0,75 |
1,22 |
|||||
|
8 |
0,10 |
0,16 |
0,24 |
0,32 |
0,46 |
0,90 |
1,15 |
2,05 |
3,20 |
||||
|
10 |
0,21 |
0,32 |
0,43 |
0,62 |
0,93 |
1,38 |
2,82 |
4,15 |
4,65 |
||||
|
12 |
0,40 |
0,55 |
0,77 |
1,18 |
1,73 |
3,60 |
5,38 |
6,55 |
10,7 |
||||
|
16 |
0,77 |
1,08 |
1,67 |
2,43 |
4,12 |
6,07 |
9,75 |
17,0 |
26,4 |
||||
|
20 |
1,39 |
2,17 |
3,14 |
5,40 |
8,08 |
10,69 |
23,3 |
34,2 |
41,70 |
||||
|
25 |
2,79 |
4,02 |
6,99 |
10,60 |
14,29 |
24,8 |
41,4 |
65,52 |
|||||
|
30 |
4,91 |
8,59 |
13,10 |
18,00 |
31,4 |
48,2 |
77,23 |
||||||
|
35 |
5,79 |
10,18 |
15,63 |
21,62 |
35,7 |
58,5 |
84,92 |
||||||
|
40 |
6,67 |
11,77 |
18,14 |
25,23 |
44,8 |
69,0 |
95,13 |
||||||
|
45 |
7,55 |
13,37 |
20,65 |
28,85 |
51,4 |
79,4 |
110,10 |
||||||
|
50 |
14,96 |
23,17 |
32,55 |
58,0 |
89,8 |
124,90 |
|||||||
|
55 |
16,55 |
25,58 |
36,17 |
64,8 |
100,2 |
139,88 |
|||||||
|
60 |
18,14 |
28,10 |
39,78 |
71,4 |
110,7 |
155,11 |
|||||||
|
70 |
33,13 |
47,10 |
84,7 |
131,5 |
185,06 |
||||||||
|
80 |
54,42 |
98,0 |
152,4 |
215,00 |
|||||||||
|
90 |
111,4 |
173,2 |
245,04 |
||||||||||
|
100 |
194,0 |
274,78 |
|||||||||||
Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 - для алюминиевого сплава; 0,97 - для бронзы; 1,08 - для латуни.
