ГОСТ 6396-78

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФРЕЗЫ ШПОНОЧНЫЕ, ОСНАЩЕННЫЕ
ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФРЕЗЫ ШПОНОЧНЫЕ,
ОСНАЩЕННЫЕ ТВЕРДОСПЛАВНЫМИ
ПЛАСТИНАМИ

Технические условия

Carbide-tipped keyway milling cutters.
Specifications

ГОСТ
6396-78

Дата введения 01.01.80

Настоящий стандарт распространяется на фрезы, оснащенные твердосплавными пластинами по ГОСТ 25400 группы ТК для обработки стали, группы ВК - для обработки чугуна и предназначенные для фрезерования шпоночных пазов по ГОСТ 23360.

Требования разд. 1, 2, 4, 5, а также пп. 3.2 и 3.3 являются обязательными, другие требования настоящего стандарта - рекомендуемыми.

(Измененная редакция, Изм. № 2, 3).

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Фрезы должны изготовляться двух типов:

1 - с цилиндрическим хвостовиком исполнений:

1 - с цилиндрическим гладким хвостовиком по СТ СЭВ 116,

2 - с цилиндрическим хвостовиком с лыской по ГОСТ 25334;

2 - с коническим хвостовиком.

1.2. Основные размеры фрез типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.

Тип 1

Исполнение 1

Исполнение 2

Черт. 1

Таблица 1

мм

Праворежущие фрезы

Леворежущие фрезы

Исполнение

d

d1

L

R, не более

Пластины твердосплавные

Обозначение

Применяемость

Обозначение

Применяемость

Обозначение пластин по ГОСТ 25400

l

В

2234-0133

2234-0134

1

10

10

62

-

21050

12

3,0

2234-0211

2234-0212

2

21070

5,6

2234-0135

2234-0136

1

12

12

73

0,3

21170

16

3,5

2234-0213

2234-0214

2

21190

6,7

2234-0137

2234-0138

1

14

21170

3,5

2234-0215

2234-0216

2

21210

7,8

2234-0141

2234-0142

1

16

16

76

21170

3,5

2234-0217

2234-0218

2

21230

8,8

2234-0143

2234-0144

1

18

79

21270

19

4,5

2234-0219

2234-0222

2

21290

10,0

2234-0145

2234-0146

1

20

20

85

0,5

21270

4,5

2234-0221

2234-0224

2

21310

11,2

2234-0147

2234-0148

1

22

21270

4,5

2234-0223

2234-0226

2

21610

12,2

2234-0151

2234-0152

1

25

25

98

21630

22

5,6

2234-0225

2234-0228

2

21650

14,0

Примечание. Допускается замена радиуса R фаской с×45 ° при c = R.

Пример условного обозначения праворежущей фрезы, типа 1 исполнения 1 диаметром d = 16 мм, предназначенной для обработки шпоночного паза с полем допуска N 9:

Фреза 2234-0141 N 9 ГОСТ 6396-78

1.3. Основные размеры фрез типа 2 должны соответствовать указанным на черт. 2 и в табл. 2.

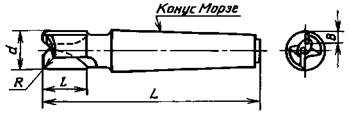

Тип 2

Черт. 2

Таблица 2

мм

Праворежущие

Леворежущие

d

L

Конус Морзе

R, не более

Пластины твердосплавные

Обозначение

Применяемость

Обозначение

Применяемость

Обозначение пластин по ГОСТ 25400

l

В

2235-0191

2235-0192

12

86

1

0,3

21170

16

3,5

21190

6,7

2235-0193

2235-0194

101

2

21170

3,5

21190

6,7

2235-0195

2235-0196

14

86

1

21170

3,5

21210

7,8

2235-0197

2235-0198

101

2

21170

3,5

21210

7,8

2235-0201

2235-0202

16

21170

3,5

21230

8,8

2235-0203

2235-0204

18

104

21270

19

4,5

21290

10,0

2235-0205

2235-0206

20

0,5

21270

4,5

21310

11,2

2235-0207

2235-0208

121

3

21270

4,5

21310

11,2

2235-0211

2235-0212

22

104

2

21270

4,5

21610

12,2

2235-0213

2235-0214

121

3

21270

4,5

21610

12,2

2235-0215

2235-0216

25

124

21630

22

5,6

21650

14,0

2235-0217

2235-0218

28

21630

5,6

21670

15,5

2235-0221

2235-0222

21630

5,6

21670

15,5

2235-0223

2235-0224

32

21630

5,6

21690

17,5

2235-0225

2235-0226

147

4

21630

5,6

21690

17,5

2235-0227

2235-0228

36

127

3

0,8

21710

25

8,0

21730

19,5

2235-0231

2235-0232

150

4

21710

8,0

21730

19,5

2235-0233

2235-0234

40

21710

8,0

21750

21,5

Примечание. Допускается замена радиуса R фаской с×45 ° при с = R.

Пример условного обозначения праворежущей фрезы типа 2 диаметром d = 16 мм, длиной L = 104 мм, предназначенной для обработки шпоночного паза с полем допуска N 9:

Фреза 2235-0205 N 9 ГОСТ 6396-78.

1.2, 1.3. (Измененная редакция, Изм. № 1, 2, 3).

1.4. Размеры конусов Морзе - по ГОСТ 25557.

1.5. Центровые отверстия - по ГОСТ 14034, форма А.

1.6. Конструктивные размеры и геометрические параметры фрез приведены в приложении 1.

(Измененная редакция, Изм. № 2).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Фрезы должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Режущая часть фрезы должна быть оснащена твердосплавными пластинами марок ВК6, ВК6М, ВК8, Т5К10, Т15К6 по ГОСТ 3882.

По требованию потребителя допускается изготовлять фрезы с твердосплавными пластинами других марок.

Технические требования на твердые сплавы - по ГОСТ 4872.

(Измененная редакция, Изм. № 1, 2).

2.3. Корпуса фрез должны быть изготовлены из стали марки 40Х или 45Х по ГОСТ 4543.

2.4. Твердость цилиндрического хвостовика должна быть 37 ... 57 HRC3.

Твердость торцевой части конического хвостовика должна быть 32 ... 52 HRC3.

(Измененная редакция, Изм. № 2).

2.5. В качестве припоя следует применять латунь марки Л63 или Л68 по ГОСТ 15527 или припой марки ЛП-ДЦ80лПИ-8-1 по технической документации.

Допускается применять другие марки припоя, обеспечивающие прочность паяного соединения не ниже указанных.

2.6. Толщина слоя припоя должна быть не более:

0,15 мм - для припоя из латуни марок Л63 и Л68;

0,3 мм - для припоя марки ЛП-ДЦ80лПИ-8-1.

Разрыв слоя припоя не должен превышать 10 % его общей длины.

2.5, 2.6. (Измененная редакция, Изм. № 3).

2.7. Параметры шероховатости поверхностей фрез по ГОСТ 2789 должны быть:

передних и задних поверхностей режущей части Rz ≤ 1,6 мкм;

поверхности хвостовика Ra ≤ 0,63 мкм;

конических поверхностей центровых отверстий Rz ≤ 6,3 мкм;

поверхностей спинок зуба, стружечных канавок и шейки Rz ≤ 10 мкм;

остальных поверхностей Rz ≤ 20 мкм.

Примечание. Для фрез диаметром свыше 12 мм параметр шероховатости передних поверхностей должен выдерживаться на высоте не менее 2 мм от режущей кромки.

2.8. На задней поверхности зубьев фрез вдоль главных режущих кромок допускается цилиндрическая ленточка не более 0,05 мм.

2.9. Предельные отклонения размеров фрез не должны превышать:

диаметра рабочей части фрезы d для обработки паза с допуском по N9...... f8

диаметра рабочей части фрезы d для обработки паза с допуском по Р9....... е8

общей длины фрез L.................................................................................. js16

конуса Морзе......................................................................................... степень

                                                                                                                      точности АТ8

                                                                                                                      по ГОСТ 2848

По заказу потребителя допускается изготовлять фрезы для обработки пазов с допуском по ПШ с предельными отклонениями диаметра рабочей части фрезы, указанными в приложении 2.

(Измененная редакция, Изм. 2, 3).

2.10. Допускаемое уменьшение диаметра фрезы по направлению к хвостовику (обратная конусность) не должно быть более 0,02 мм на длине рабочей части (пластины). Увеличение диаметра по направлению к хвостовику (прямая конусность) на рабочей части фрезы не допускается.

2.11. Допуск радиального биения режущих кромок зубьев относительно оси хвостовика 0,02 мм.

2.12. Допуск торцового биения режущих кромок зубьев относительно оси хвостовика 0,03 мм - для фрез диаметром до 18 мм и 0,04 мм - для фрез диаметром свыше 18 мм.

2.10 - 2.12. (Измененная редакция, Изм. № 2).

2.13. Средний и 95-процентный периоды стойкости фрез должны быть не менее значений, указанных в табл. 2а, при условиях испытаний, приведенных в разд. 4.

Таблица 2а

Диаметр фрезы, мм

Средний период стойкости, мин, при обработке

95-процентный период стойкости, мин, при обработке

стали

чугуна

стали

чугуна

От 10 до 18 включ.

35

45

14

18

Св. 18 » 25 »

45

55

18

22

» 25 » 40

55

65

22

26

2.14. Критерием отказа фрез является превышение предельных отклонений размеров обрабатываемого шпоночного паза, указанных в ГОСТ 23360, и значения параметров шероховатости боковых стенок паза, приведенного в п. 4.6.

2.13, 2.14. (Измененная редакция, Изм. № 3).

2.15. На шейке или выточке хвостовика фрезы должны быть четко нанесены:

товарный знак предприятия-изготовителя;

диаметр фрезы и обозначение поля допуска шпоночного паза;

марка твердого сплава;

обозначение фрезы (последние четыре цифры).

При маркировке методом, не влияющим на качество поверхности, допускается производить маркировку на хвостовике.

2.16. Транспортная маркировка и маркировка потребительской тары - по ГОСТ 18088.

2.17. Упаковка - по ГОСТ 18088.

2.15 - 2.17. (Введены дополнительно, Изм. № 3).

3. ПРИЕМКА

3.1. Правила приемки - по ГОСТ 23726.

3.2. Периодические испытания, в том числе на средний период стойкости, следует проводить раз в три года не менее чем на пяти фрезах.

Испытания на 95-процентный период стойкости следует проводить один раз в год не менее чем на пяти фрезах.

(Измененная редакция, Изм. № 2, 3).

3.3. Испытаниям следует подвергать фрезы одного типоразмера для одного поля допуска шпоночного паза, выбранные из следующих диапазонов диаметров: 10 - 18, 18 - 25, 25 - 40 мм.

(Измененная редакция, Изм. № 3).

4. МЕТОДЫ ИСПЫТАНИЙ

4.1. Испытания фрез проводят на вертикально-фрезерных станках с применением вспомогательного инструмента, которые должны соответствовать установленным для них нормам точности и жесткости.

4.2. Испытания фрез, оснащенных пластинами из твердого сплава типа ВК, должны проводиться на образцах из серого чугуна по ГОСТ 1412 твердостью 197 ... 217 НВ, а оснащенные пластинами из твердого сплава типа ТК на образцах из стали марки 45 по ГОСТ 1050 твердостью 197 ... 207 НВ.

4.1, 4.2. (Измененная редакция, Изм. № 2).

4.3. Материал, на котором проводят испытание, должен иметь обработанную поверхность.

4.4. Испытания фрез на средний, 95-процентный периоды стойкости, а также на работоспособность проводят на режимах, указанных в табл. 3.

Таблица 3

Диаметр фрезы, мм

Скорость резания, м/мин, при обработке

Подача фрезы, мм/об, при обработке

стали

чугуна

стали

чугуна

Марки твердого сплава

вертикальная

продольная

вертикальная

продольная

Т15К6

Т5К10

ВК8

ВК6, ВК6М

От 10 до 12 включ.

60

40

45

55

0,01

0,03

0,03

0,06

Св. 12 до 25 включ.

0,02

0,04

Св. 25 до 40 включ.

0,03

0,06

0,04

0,08

Примечание. При работе на станках с маятниковой подачей глубину резания на каждый ход принимают равной 0,2 мм, продольную подачу увеличивают в 10 раз по сравнению с указанной в табл. 3.

(Измененная редакция, Изм. № 2, 3).

4.4.1. Испытания фрез на средний, 95-процентный периоды стойкости, а также на работоспособность проводят в следующей последовательности: врезание на полную глубину шпоночного паза с вертикальной подачей; фрезерование шпоночного паза с продольной подачей.

При испытании на работоспособность длина обрабатываемого шпоночного паза должна быть не менее:

100 мм - при обработке стали;

200 мм - при обработке чугуна.

(Измененная редакция, Изм. № 3).

4.4.2. Приемочные значения среднего и 95-процентного периодов стойкости должны быть не менее указанных в табл. 3а.

Таблица 3а

Диаметр фрезы, мм

Приемочные значения стойкости, мин

средний

95-процентный

сталь

чугун

сталь

чугун

От 10 до 18 включ.

40

51

16

20

Св. 18 » 25 »

51

62

20

25

» 25 » 40 »

62

74

25

29

(Измененная редакция, Изм. № 2, 3).

4.5. Полная глубина шпоночного паза должна соответствовать указанной в табл. 4.

Таблица 4

мм

Диаметр фрезы

10

12

14

16

18

20

22

25

28

32

36

40

Глубина паза, не менее

5,0

5,0

5,5

6,0

7,0

7,5

9,0

9,0

10,0

11,0

12,0

13,0

(Измененная редакция, Изм. № 1).

4.6. Параметр шероховатости поверхностей боковых стенок пазов, обработанных испытуемой фрезой, по ГОСТ 2789 должен быть Rz < 20 мкм.

4.7. После испытаний на работоспособность на режущих кромках фрез не должно быть выкрашиваний, и они должны быть пригодны для дальнейшей работы.

(Измененная редакция, Изм. № 2, 3).

4.8. В качестве смазочно-охлаждающей жидкости при испытании фрез по стали следует применять 5 %-ный (по массе) раствор эмульсола в воде с расходом не менее 5 л/мин.

4.9. Твердость цилиндрического и торцовой части конического хвостовика контролируют по ГОСТ 9013.

4.10. Контроль параметров фрез и размеров обрабатываемого шпоночного паза проводят средствами контроля, имеющими погрешность измерения не более:

при измерении линейных размеров - значений, указанных в ГОСТ 8.051;

при измерении углов - 35 % допуска на проверяемый параметр;

при контроле формы и расположения поверхностей - 25 % допуска на проверяемый параметр.

4.11. Внешний вид фрезы проверяют визуально.

4.12. Контроль параметров шероховатости поверхностей фрез проводят путем сравнения с образцами шероховатости по ГОСТ 9378 или с контрольными образцами фрез, поверхности которых имеют предельные значения параметров шероховатости, указанные в п. 2.7.

Сравнение осуществляют визуально при помощи лупы 2 - 4× увеличения по ГОСТ 25706.

4.8 - 4.12. (Введены дополнительно, Изм. № 2).

5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

Транспортирование и хранение - по ГОСТ 18088.

Разд. 5. (Измененная редакция, Изм. № 3).

Разд. 6. (Исключен, Изм. № 2).

ПРИЛОЖЕНИЕ 1
Рекомендуемое

КОНСТРУКТИВНЫЕ РАЗМЕРЫ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ ФРЕЗ

Конструктивные размеры и геометрические параметры фрез типа 1 приведены на черт. 1 и в табл. 1, типа 2 - на черт. 2 и в табл. 2.

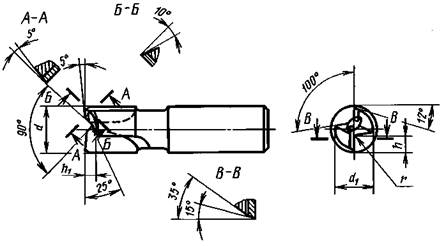

Тип 1

Черт. 1

Таблица 1

мм

d

d1

h

h1

r

10

9,0

2,5

3,0

0,8

12

11,0

3,0

3,5

1,0

14

13,0

3,5

4,0

1,5

16

15,0

4,0

4,5

18

17,0

4,5

5,5

2,0

20

19,0

5,0

6,0

22

21,0

6,0

6,2

2,5

25

23,7

7,0

7,0

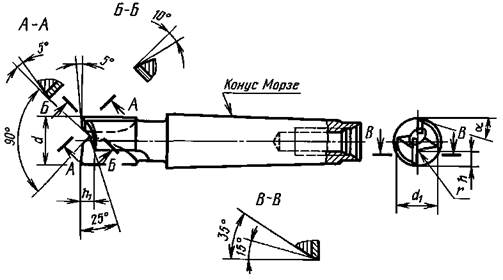

Тип 2

Черт. 2

Таблица 2

Размеры, мм

d

d1

h

h1

r

α

12

11,2

3,0

3,5

1

12°

14

13,0

3,5

4,0

1,5

16

15,0

4,0

4,5

18

17,0

4,5

5,5

2,0

20

19,0

5,0

6,0

22

21,0

6,0

6,2

2,5

14°

25

23,7

7,0

7,0

28

26,6

8,0

8,0

3,5

32

30,5

9,0

36

34,4

10,0

10,5

40

38,5

11,0

11,0

ПРИЛОЖЕНИЕ 2
Справочное

Предельные отклонения диаметров фрез для обработки паза с допуском по ПШ приведены в таблице.

мм

Диаметр фрезы

Предельное отклонение

10

-0,035

-0,050

Св. 10 до 18 включ.

-0,041

-0,059

Св. 18 до 30 включ.

-0,048

-0,071

Св. 30 до 40 включ.

-0,056

-0,083

(Измененная редакция, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 23.01.1978 № 139

3. ВЗАМЕН ГОСТ 6396-68

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ИЗДАНИЕ (январь 2004 г.) с Изменениями № 1, 2, 3, утвержденными в декабре 1981 г., декабре 1986 г., марте 1991 г. (ИУС 3-82, 3-87, 6-91)





© 2013 Ёшкин Кот :-)
