МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ПРИСПОСОБЛЕНИЯ К МЕТАЛЛОРЕЖУЩИМ СТАНКАМ.
ОПРАВКИ ЦЕНТРОВЫЕ
ПЕРЕНАЛАЖИВАЕМЫЕ
С ГОФРИРОВАННЫМИ ВТУЛКАМИ ДЛЯ ТОЧНЫХ РАБОТ
Основные параметры и размеры
Attachments for metall-cutting machine tools.
Central readjustable mandrels with
corrugated bushings for precision machining. Basic parameters and dimensions
|
ГОСТ
31.1066.01-85
|
Дата введения 01.01.86
1. Настоящий стандарт распространяется на центровые
переналаживаемые оправки с гофрированными втулками, предназначенные для
установки заготовок, в основном тонкостенных, типа колец, втулок, гильз с
цилиндрическим базовым отверстием при точной обработке их на металлорежущих
станках.
2. Оправки должны изготовляться двух исполнений - 1 и
2. Исполнение оправок определяет конструкция торцовой шайбы. Оправки каждого
исполнения в зависимости от размеров обрабатываемой заготовки должны быть с
прямым (П) или обратным (О) положением торцовой шайбы, а также с одной или
двумя гофрированными втулками.
3. Основные параметры и размеры оправок должны
соответствовать указанным на черт. 1, 2, 3 и в
таблице.

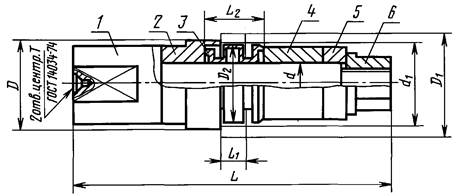

Исполнение 1 для d £ 40 мм
С прямым положением торцовой шайбы (П)
С
обратным положением торцовой шайбы (О)
Исполнение 2 для d £ 40 мм
С
прямым положением торцовой шайбы (П)
С
обратным положением торцовой шайбы (О)
1 - корпус; 2 - шайба торцовая; 3 -
втулка гофрированная; 4 - проставка; 5 - втулка нажимная; 6
- гайка по ГОСТ 8918
Черт. 1
Примечание. Чертеж не определяет конструкцию оправок.

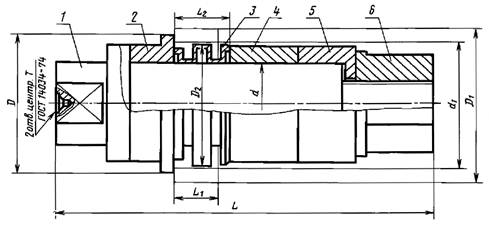

Для d ³ 45 мм
Пример исполнения 2 с прямым положением торцовой шайбы
(П)
Пример
исполнения 1 с обратным положением торцовой шайбы (О)
1 - корпус; 2 - шайба торцовая; 3 -
втулка гофрированная; 4 - проставка; 5 - втулка нажимная; 6
- гайка по ГОСТ 8918
Черт. 2
Примечание. Чертеж не определяет конструкцию оправок.

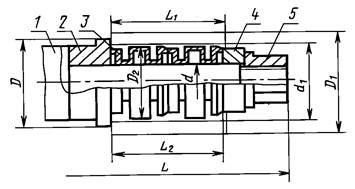

Исполнения 1 и 2
С двумя гофрированными втулками для d £ 40 мм и d ³ 45 мм
С прямым положением торцовой шайбы (П)
С
обратным положением торцовой шайбы (О)
1 - корпус; 2 - шайба торцовая; 3 -
втулка гофрированная; 4 - втулка нажимная; 5 - гайка по ГОСТ 8918
Черт. 3
Примечание. Чертеж не определяет конструкцию оправок.
4. Оправки должны изготовляться в соответствии с
требованиями настоящего стандарта по рабочим чертежам, утвержденным в
установленном порядке.

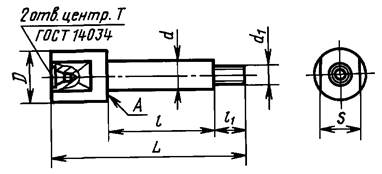

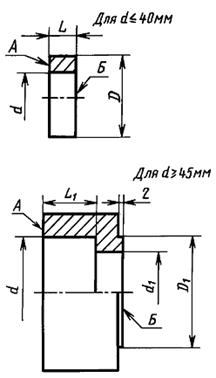

5. Конструкция и основные размеры деталей оправок
указаны в приложении 1.
6. Достигаемая степень точности обработки заготовок по форме
и расположению поверхностей указана в приложении 2.
7. Обеспечение расчетных значений осевой нагрузки и
крутящего момента, приведенных в таблице стандарта, проводится с помощью
тарированных или предельных ключей.
Размеры, мм
|
Обозначение
оправки
|
Исполнение
|
Положение
торцовой шайбы
|
Диаметр
технологической базы заготовки d1
|
Размеры
заготовки после обработки на оправке
|
D
|
L
|
D2
|
L2
|
d
|
Осевая
нагрузка на гофрированные втулки, кН
|
Крутящий
момент, Н´м
|
Масса,
кг, не более
|
|
|
прикладываемый
к гайке
|
передаваемый
оправкой min
|
|
|
номин.
|
поле
допуска
|
D1
min
|
L1
|
|
|
7110-0651
|
1
|
П
|
31
|
Н6;
G6; Н7; G7
|
36
|
От
9 до 22 включ.
|
35,9
|
128
|
30,98
|
24
|
18
|
3,0
|
7,2
|
0,2
|
0,575
|
|
|
7110-0652
|
2
|
О
|
Св.
22 до 32 включ.
|
37,9
|
0,597
|
|
|
7110-0653
|
1
|
Св.
32 до 45 включ.
|
35,9
|
0,575
|
|
|
7110-0654
|
2
|
Св.
45 до 55 включ.
|
37,9
|
48*
|
0,4
|
0,597
|
|
|
7110-0655
|
1
|
Св.
55 до 70 включ.
|
35,9
|
0,575
|
|
|
7110-0656
|
п
|
32
|
От
9 до 22 включ.
|
35,9
|
31,98
|
24
|
0,2
|
0,576
|
|
|
7110-0657
|
2
|
о
|
Св.
22 до 32 включ.
|
37,9
|
0,598
|
|
|
7110-0658
|
1
|
Св.
32 до 45 включ.
|
35,9
|
0,576
|
|
|
7110-0659
|
2
|
Св.
45 до 55 включ.
|
37,9
|
48*
|
0,4
|
0,598
|
|
|
7110-0661
|
1
|
Св.
55 до 70 включ.
|
35,9
|
0,576
|
|
|
7110-0662
|
п
|
33
|
38
|
От
9 до 22 включ.
|
37,9
|
32,98
|
24
|
0,2
|
0,603
|
|
|
7110-0663
|
2
|
Св.
22 до 32 включ.
|
0,601
|
|
|
7110-0664
|
1
|
о
|
Св.
32 до 45 включ.
|
0,603
|
|
|
7110-0665
|
2
|
п
|
Св.
45 до 55 включ.
|
48*
|
0,4
|
0,601
|
|
|
7110-0666
|
1
|
о
|
Св.
55 до 70 включ.
|
0,603
|
|
|
7110-0667
|
п
|
34
|
От
9 до 22 включ.
|
33,98
|
24
|
0,2
|
0,606
|
|
|
7110-0668
|
2
|
Св.
22 до 32 включ.
|
0,604
|
|
|
7110-0669
|
1
|
о
|
Св.
32 до 45 включ.
|
0,606
|
|
|
7110-0671
|
2
|
п
|
Св.
45 до 55 включ.
|
48*
|
0,4
|
0,604
|
|
|
7110-0672
|
1
|
о
|
Св.
55 до 70 включ.
|
0,606
|
|
|
7110-0673
|
п
|
35
|
41
|
От
9 до 22 включ.
|
40,9
|
135
|
34,98
|
24
|
20
|
4
|
12,5
|
0,35
|
0,748
|
|
|
7110-0674
|
2
|
о
|
Св.
22 до 32 включ.
|
42,9
|
0,762
|
|
|
7110-0675
|
1
|
Св.
32 до 45 включ.
|
40,9
|
0,748
|
|
|
7110-0676
|
2
|
Св.
45 до 55 включ.
|
42,9
|
48*
|
0,70
|
0,762
|
|
|
7110-0677
|
1
|
Св.
55 до 70 включ.
|
40,9
|
0,748
|
|
|
7110-0678
|
п
|
36
|
От
9 до 22 включ.
|
35,98
|
24
|
0,35
|
0,749
|
|
|
7110-0679
|
2
|
о
|
Св.
22 до 32 включ.
|
42,9
|
0,763
|
|
|
7110-0681
|
1
|
Св.
32 до 45 включ.
|
40,9
|
0,763
|
|
|
7110-0682
|
2
|
Св.
45 до 55 включ.
|
42,9
|
48*
|
0,70
|
0,763
|
|
|
7110-0683
|
1
|
Св.
55 до 70 включ.
|
40,9
|
0,749
|
|
|
7110-0684
|
1
|
П
|
37
|
От
9 до 22 включ.
|
40,9
|
36,98
|
24
|
0,35
|
0,750
|
|
|
7110-0685
|
2
|
О
|
Св.
22 до 32 включ.
|
42,9
|
0,764
|
|
|
7110-0686
|
1
|
Св.
32 до 45 включ.
|
40,9
|
0,750
|
|
|
7110-0687
|
2
|
Св.
45 до 55 включ.
|
42,9
|
48*
|
0,70
|
0,764
|
|
|
7110-0688
|
1
|
Св.
55 до 70 включ.
|
40,9
|
0,750
|
|
|
7110-0689
|
п
|
38
|
43
|
От
9 до 22 включ.
|
42,9
|
37,98
|
24
|
0,35
|
0,770
|
|
|
7110-0691
|
2
|
Св.
22 до 32 включ.
|
|
|
7110-0692
|
1
|
о
|
Св.
32 до 45 включ.
|
|
|
7110-0693
|
2
|
п
|
Св.
45 до 55 включ.
|
48*
|
0,70
|
|
|
7110-0694
|
1
|
о
|
Св.
55 до 70 включ.
|
|
|
7110-0695
|
п
|
39
|
От
9 до 22 включ.
|
38,98
|
24
|
0,35
|
0,771
|
|
|
7110-0696
|
2
|
Св.
22 до 32 включ.
|
|
|
7110-0697
|
1
|
о
|
Св.
32 до 45 включ.
|
|
|
7110-0698
|
2
|
п
|
Св.
45 до 55 включ.
|
48*
|
0,70
|
|
|
7110-0699
|
1
|
о
|
Св.
55 до 70 включ.
|
|
|
7110-0701
|
п
|
40
|
46
|
От
12 до 30 включ.
|
45,9
|
162
|
39,98
|
30
|
25
|
6
|
24
|
0,60
|
1,295
|
|
|
7110-0702
|
2
|
о
|
Св.
30 до 40 включ.
|
47,9
|
1,330
|
|
|
7110-0703
|
1
|
Св.
40 до 60 включ.
|
45,9
|
1,295
|
|
|
7110-0704
|
2
|
Св.
60 до 70 включ.
|
47,9
|
60*
|
1,20
|
1,330
|
|
|
7110-0705
|
1
|
Св.
70 до 90 включ.
|
45,9
|
1,295
|
|
|
7110-0706
|
п
|
41
|
От
12 до 30 включ.
|
40,98
|
30
|
0,60
|
1,297
|
|
|
7110-0707
|
2
|
о
|
Св.
22 до 40 включ.
|
47,9
|
1,332
|
|
|
7110-0708
|
1
|
Св.
40 до 60 включ.
|
45,9
|
1,297
|
|
|
7110-0709
|
2
|
Св.
60 до 70 включ.
|
47,9
|
60*
|
1,20
|
1,332
|
|
|
7110-0711
|
1
|
Св.
70 до 90 включ.
|
45,9
|
1,297
|
|
|
7110-0712
|
п
|
42
|
От
12 до 30 включ.
|
41,98
|
30
|
0,60
|
1,300
|
|
|
7110-0713
|
2
|
О
|
Св.
30 до 40 включ.
|
47,9
|
1,335
|
|
|
7110-0714
|
1
|
Св.
40 до 60 включ.
|
45,9
|
1,300
|
|
|
7110-0715
|
2
|
Св.
60 до 70 включ.
|
47,9
|
60*
|
1,20
|
1,335
|
|
|
7110-0716
|
1
|
Св.
70 до 90 включ.
|
45,9
|
60*
|
1,300
|
|
|
7110-0717
|
п
|
43
|
48
|
От
12 до 30 включ.
|
47,9
|
42,98
|
30
|
0,60
|
1,320
|
|
|
7110-0718
|
2
|
Св.
30 до 40 включ.
|
1,337
|
|
|
7110-0719
|
1
|
о
|
Св.
40 до 60 включ.
|
1,320
|
|
|
7110-0721
|
2
|
п
|
Св.
60 до 70 включ.
|
60*
|
1,20
|
1,337
|
|
|
7110-0722
|
1
|
о
|
Св.
70 до 90 включ.
|
1,320
|
|
|
7110-0723
|
п
|
44
|
От
12 до 30 включ.
|
43,98
|
30
|
0,60
|
1,330
|
|
|
7110-0724
|
2
|
Св.
30 до 40 включ.
|
1,347
|
|
|
7110-0725
|
1
|
о
|
Св.
40 до 60 включ.
|
1,330
|
|
|
7110-0726
|
2
|
п
|
Св.
60 до 70 включ.
|
60*
|
1,20
|
1,347
|
|
|
7110-0727
|
1
|
о
|
Св.
70 до 90 включ.
|
1,330
|
|
|
7110-0728
|
п
|
45
|
51
|
От
12 до 30 включ.
|
50,9
|
165
|
44,98
|
30
|
30
|
9
|
36
|
1,00
|
1,764
|
|
|
7110-0729
|
2
|
о
|
Св.
30 до 40 включ.
|
53,9
|
1,792
|
|
|
7110-0731
|
1
|
Св.
40 до 60 включ.
|
50,9
|
1,764
|
|
|
7110-0732
|
2
|
Св.
60 до 70 включ.
|
53,9
|
60*
|
2,00
|
1,792
|
|
|
7110-0733
|
1
|
Св.
70 до 90 включ.
|
50,9
|
1,764
|
|
|
7110-0734
|
п
|
46
|
От
12 до 30 включ.
|
45,98
|
30
|
1,00
|
1,769
|
|
|
7110-0735
|
2
|
о
|
Св.
30 до 40 включ.
|
53,9
|
1,797
|
|
|
7110-0736
|
1
|
Св.
40 до 60 включ.
|
50,9
|
1,769
|
|
|
7110-0737
|
2
|
Св.
60 до 70 включ.
|
53,9
|
60*
|
2,00
|
1,797
|
|
|
7110-0738
|
1
|
Св.
70 до 90 включ.
|
50,9
|
1,769
|
|
|
7110-0739
|
п
|
47
|
От
12 до 30 включ.
|
46,98
|
30
|
1,00
|
1,775
|
|
|
7110-0741
|
2
|
о
|
Св.
30 до 40 включ.
|
53,9
|
1,803
|
|
|
7110-0742
|
1
|
Св.
40 до 60 включ.
|
50,9
|
1,775
|
|
|
7110-0743
|
2
|
Св.
60 до 70 включ.
|
53,9
|
60*
|
2,00
|
1,803
|
|
|
7110-0744
|
1
|
Св.
70 до 90 включ.
|
50,9
|
1,775
|
|
|
7110-0745
|
п
|
48
|
54
|
От
12 до 30 включ.
|
53,9
|
47,98
|
30
|
1,00
|
1,816
|
|
|
7110-0746
|
2
|
Св.
30 до 40 включ.
|
1,805
|
|
|
7110-0747
|
1
|
о
|
Св.
40 до 60 включ.
|
1,816
|
|
|
7110-0748
|
2
|
П
|
Св.
60 до 70 включ.
|
60*
|
2,00
|
1,805
|
|
|
7110-0749
|
1
|
О
|
Св.
70 до 90 включ.
|
1,816
|
|
|
7110-0751
|
п
|
49
|
От
12 до 30 включ.
|
48,98
|
30
|
1,00
|
1,823
|
|
|
7110-0752
|
2
|
Св.
30 до 40 включ.
|
1,812
|
|
|
7110-0753
|
1
|
о
|
Св.
40 до 60 включ.
|
1,823
|
|
|
7110-0754
|
2
|
п
|
Св.
60 до 70 включ.
|
60*
|
2,00
|
1,812
|
|
|
7110-0755
|
1
|
о
|
Св.
70 до 90 включ.
|
1,823
|
|
|
7110-0756
|
п
|
50
|
От
12 до 30 включ.
|
49,98
|
30
|
1,00
|
1,825
|
|
|
7110-0757
|
2
|
Св.
30 до 40 включ.
|
1,814
|
|
|
7110-0758
|
1
|
о
|
Св.
40 до 60 включ.
|
1,825
|
|
|
7110-0759
|
2
|
п
|
Св.
60 до 70 включ.
|
60*
|
2,00
|
1,814
|
|
|
7110-0761
|
1
|
о
|
Св.
70 до 90 включ.
|
1,825
|
|
|
7110-0762
|
п
|
51
|
Н6;
G6; Н7; G7; Н8; G8
|
57
|
От
13 до 32 включ.
|
56,9
|
177
|
50,98
|
34
|
35
|
43
|
1,20
|
2,151
|
|
|
7110-0763
|
2
|
о
|
Св.
32 до 45 включ.
|
59,9
|
2,180
|
|
|
7110-0764
|
1
|
Св.
45 до 65 включ.
|
56,9
|
2,151
|
|
|
7110-0765
|
2
|
Св.
65 до 80 включ.
|
59,9
|
68*
|
2,40
|
2,180
|
|
|
7110-0766
|
1
|
Св.
80 до 110 включ.
|
56,9
|
2,151
|
|
|
7110-0767
|
п
|
52
|
От
13 до 32 включ.
|
51,98
|
34
|
1,20
|
2,157
|
|
|
7110-0768
|
2
|
о
|
Св.
32 до 45 включ.
|
59,9
|
2,186
|
|
|
7110-0769
|
1
|
Св.
45 до 65 включ.
|
56,9
|
2,157
|
|
|
7110-0771
|
2
|
Св.
65 до 80 включ.
|
59,9
|
68*
|
2,40
|
2,186
|
|
|
7110-0772
|
1
|
Св.
80 до 110 включ.
|
56,9
|
2,157
|
|
|
7110-0773
|
п
|
53
|
От
13 до 32 включ.
|
178
|
52,98
|
34
|
1,2
|
2,162
|
|
|
7110-0774
|
2
|
о
|
Св.
32 до 45 включ.
|
59,9
|
2,191
|
|
|
7110-0775
|
1
|
Св.
45 до 65 включ.
|
56,9
|
2,162
|
|
|
7110-0776
|
2
|
Св.
65 до 80 включ.
|
59,9
|
68*
|
2,4
|
2,191
|
|
|
7110-0777
|
1
|
Св.
80 до 110 включ.
|
56,9
|
2,162
|
|
|
7110-0778
|
п
|
54
|
60
|
От
13 до 32 включ.
|
59,9
|
53,98
|
34
|
1,2
|
2,235
|
|
|
7110-0779
|
2
|
Св.
32 до 45 включ.
|
2,198
|
|
|
7110-0781
|
1
|
О
|
Св.
45 до 65 включ.
|
2,235
|
|
|
7110-0782
|
2
|
п
|
Св.
65 до 80 включ.
|
68*
|
2,4
|
2,198
|
|
|
7110-0783
|
1
|
о
|
Св.
80 до 110 включ.
|
2,235
|
|
|
7110-0784
|
п
|
55
|
От
13 до 32 включ.
|
54,98
|
34
|
1,2
|
2,241
|
|
|
7110-0785
|
2
|
Св.
32 до 45 включ.
|
2,204
|
|
|
7110-0786
|
1
|
о
|
Св.
45 до 65 включ.
|
2,241
|
|
|
7110-0787
|
2
|
п
|
Св.
65 до 80 включ.
|
68*
|
2,4
|
2,204
|
|
|
7110-0788
|
1
|
о
|
Св.
80 до 110 включ.
|
2,241
|
|
|
7110-0789
|
п
|
56
|
От
13 до 32 включ.
|
55,98
|
34
|
1,2
|
2,247
|
|
|
7110-0791
|
2
|
Св.
32 до 45 включ.
|
2,210
|
|
|
7110-0792
|
1
|
о
|
Св.
45 до 65 включ.
|
2,247
|
|
|
7110-0793
|
2
|
п
|
Св.
65 до 80 включ.
|
68*
|
2,4
|
2,210
|
|
|
7110-0794
|
1
|
о
|
Св.
80 до 110 включ.
|
2,247
|
|
|
7110-0795
|
п
|
57
|
64
|
От
13 до 32 включ.
|
63,9
|
186
|
56,98
|
34
|
40
|
1,3
|
2,888
|
|
|
7110-0796
|
2
|
о
|
Св.
32 до 45 включ.
|
67,9
|
2,977
|
|
|
7110-0797
|
1
|
Св.
45 до 65 включ.
|
63,9
|
2,888
|
|
|
7110-0798
|
2
|
Св.
65 до 80 включ.
|
67,9
|
68*
|
2,6
|
2,977
|
|
|
7110-0799
|
1
|
Св.
80 до 110 включ.
|
63,9
|
2,888
|
|
|
7110-0801
|
п
|
58
|
От
13 до 32 включ.
|
57,98
|
34
|
1,3
|
2,891
|
|
|
7110-0802
|
2
|
о
|
Св.
32 до 45 включ.
|
67,9
|
2,980
|
|
|
7110-0803
|
1
|
Св.
45 до 65 включ.
|
63,9
|
2,891
|
|
|
7110-0804
|
2
|
Св.
65 до 80 включ.
|
67,9
|
68*
|
2,6
|
2,980
|
|
|
7110-0805
|
1
|
Св.
80 до 110 включ.
|
63,9
|
2,891
|
|
|
7110-0806
|
п
|
60
|
От
13 до 32 включ.
|
59,98
|
34
|
1,3
|
2,905
|
|
|
7110-0807
|
2
|
о
|
Св.
32 до 45 включ.
|
67,9
|
2,994
|
|
|
7110-0808
|
1
|
Св.
45 до 65 включ.
|
63,9
|
2,905
|
|
|
7110-0809
|
2
|
Св.
65 до 80 включ.
|
67,9
|
68*
|
2,6
|
2,994
|
|
|
7110-0811
|
1
|
Св.
80 до 110 включ.
|
63,9
|
2,905
|
|
|
7110-0812
|
П
|
62
|
68
|
От
13 до 32 включ.
|
67,9
|
61,98
|
34
|
1,3
|
2,979
|
|
|
7110-0813
|
2
|
Н6;
G6; Н7; G7; Н8; G8
|
Св.
32 до 45 включ.
|
9
|
43
|
3,008
|
|
|
7110-0814
|
1
|
О
|
Св.
45 до 65 включ.
|
2,979
|
|
|
7110-0815
|
2
|
п
|
Св.
65 до 80 включ.
|
68*
|
2,6
|
3,008
|
|
|
7110-0816
|
1
|
о
|
Св.
80 до 110 включ.
|
2,979
|
|
|
7110-0817
|
п
|
63
|
От
13 до 32 включ.
|
62,98
|
34
|
1,3
|
2,985
|
|
|
7110-0818
|
2
|
Св.
32 до 45 включ.
|
3,014
|
|
|
7110-0819
|
1
|
о
|
Св.
45 до 65 включ.
|
2,985
|
|
|
7110-0821
|
2
|
п
|
Св.
65 до 80 включ.
|
68*
|
2,6
|
3,014
|
|
|
7110-0822
|
1
|
о
|
Св.
80 до 110 включ.
|
2,985
|
|
|
7110-0823
|
п
|
65
|
71
|
От
15 до 35 включ.
|
70,9
|
208
|
64,97
|
38
|
45
|
12
|
58
|
2
|
3,743
|
|
|
7110-0824
|
2
|
о
|
Св.
35 до 50 включ.
|
75,9
|
3,790
|
|
|
7110-0825
|
1
|
Св.
50 до 75 включ.
|
70,9
|
3,743
|
|
|
7110-0826
|
2
|
Св.
75 до 90 включ.
|
75,9
|
76*
|
4
|
3,790
|
|
|
7110-0827
|
1
|
Св.
90 до 120 включ.
|
70,9
|
3,743
|
|
|
7110-0828
|
п
|
67
|
От
15 до 35 включ.
|
66,97
|
38
|
2,0
|
3,759
|
|
|
7110-0829
|
2
|
о
|
Св.
35 до 50 включ.
|
75,9
|
3,806
|
|
|
7110-0831
|
1
|
Св.
50 до 75 включ.
|
70,9
|
3,759
|
|
|
7110-0832
|
2
|
Св.
75 до 90 включ.
|
75,9
|
76*
|
4,0
|
3,806
|
|
|
7110-0833
|
1
|
Св.
90 до 120 включ.
|
70,9
|
3,759
|
|
|
7110-0834
|
п
|
70
|
76
|
От
15 до 35 включ.
|
75,9
|
69,97
|
38
|
2,0
|
3,875
|
|
|
7110-0835
|
2
|
Св.
35 до 50 включ.
|
3,833
|
|
|
7110-0836
|
1
|
о
|
Св.
50 до 75 включ.
|
3,875
|
|
|
7110-0837
|
2
|
п
|
Св.
75 до 90 включ.
|
76*
|
4,0
|
3,833
|
|
|
7110-0838
|
1
|
о
|
Св.
90 до 120 включ.
|
3,875
|
|
|
7110-0839
|
п
|
71
|
От
15 до 35 включ.
|
70,97
|
38
|
2,0
|
3,878
|
|
|
7110-0841
|
2
|
Св.
35 до 50 включ.
|
3,836
|
|
|
7110-0842
|
1
|
о
|
Св.
50 до 75 включ.
|
3,878
|
|
|
7110-0843
|
2
|
п
|
Св.
75 до 90 включ.
|
76*
|
4,0
|
3,836
|
|
|
7110-0844
|
1
|
о
|
Св.
90 до 120 включ.
|
3,878
|
|
|
7110-0845
|
1
|
П
|
72
|
От
15 до 35 включ.
|
71,97
|
38
|
2,0
|
3,885
|
|
|
7110-0846
|
2
|
Св.
35 до 50 включ.
|
3,843
|
|
|
7110-0847
|
1
|
О
|
Св.
50 до 75 включ.
|
3,885
|
|
|
7110-0848
|
2
|
п
|
Св.
75 до 90 включ.
|
76*
|
4,0
|
3,843
|
|
|
7110-0849
|
1
|
о
|
Св.
90 до 120 включ.
|
3,885
|
|
|
7110-0851
|
п
|
73
|
80
|
От
15 до 35 включ.
|
79,9
|
215
|
72,97
|
38
|
50
|
2,0
|
4,816
|
|
|
7110-0852
|
2
|
о
|
Св.
35 до 50 включ.
|
84,9
|
4,875
|
|
|
7110-0853
|
1
|
Св.
50 до 75 включ.
|
79,9
|
4,816
|
|
|
7110-0854
|
2
|
Св.
75 до 90 включ.
|
84,9
|
76*
|
4,0
|
4,875
|
|
|
7110-0855
|
1
|
Св.
90 до 120 включ.
|
79,9
|
4,816
|
|
|
7110-0856
|
п
|
75
|
От
15 до 35 включ.
|
74,97
|
38
|
2,0
|
4,825
|
|
|
7110-0857
|
2
|
о
|
Св.
35 до 50 включ.
|
84,9
|
4,884
|
|
|
7110-0858
|
1
|
Св.
50 до 75 включ.
|
79,9
|
4,825
|
|
|
7110-0859
|
2
|
Св.
75 до 90 включ.
|
84,9
|
76*
|
4,0
|
4,884
|
|
|
7110-0861
|
1
|
о
|
Св.
90 до 120 включ.
|
79,9
|
4,825
|
|
|
7110-0862
|
п
|
78
|
От
15 до 35 включ.
|
77,97
|
38
|
2,0
|
4,848
|
|
|
7110-0863
|
2
|
о
|
Св.
35 до 50 включ.
|
84,9
|
4,907
|
|
|
7110-0864
|
1
|
Св.
50 до 75 включ.
|
79,9
|
4,848
|
|
|
7110-0865
|
2
|
Св.
75 до 90 включ.
|
84,9
|
76*
|
4,0
|
4,907
|
|
|
7110-0866
|
1
|
Св.
90 до 120 включ.
|
79,9
|
4,848
|
|
|
7110-0867
|
п
|
80
|
85
|
От
15 до 35 включ.
|
84,9
|
79,97
|
38
|
2,0
|
5,003
|
|
|
7110-0868
|
2
|
Св.
35 до 50 включ.
|
4,962
|
|
|
7110-0869
|
1
|
о
|
Св.
50 до 75 включ.
|
5,003
|
|
|
7110-0871
|
2
|
п
|
Св.
75 до 90 включ.
|
76*
|
4,0
|
4,962
|
|
|
7110-0872
|
1
|
0
|
Св.
90 до 120 включ.
|
5,003
|
|
|
7110-0873
|
п
|
82
|
Н6;
G6; Н7; G7; Н8; G8; F7; F8
|
89
|
От
19 до 45 включ.
|
88,9
|
256
|
81,97
|
48
|
55
|
20
|
120
|
2,2
|
7,180
|
|
|
7110-0874
|
2
|
О
|
Св.
45 до 65 включ.
|
94,9
|
7,082
|
|
|
7110-0875
|
1
|
Св.
65 до 95 включ.
|
88,9
|
7,180
|
|
|
7110-0876
|
2
|
Св.
95 до 115 включ.
|
94,9
|
96*
|
4,4
|
7,082
|
|
|
7110-0877
|
1
|
Св.
115 до 160 включ.
|
88,9
|
7,180
|
|
|
7110-0878
|
п
|
85
|
От
19 до 45 включ.
|
84,97
|
48
|
2,2
|
7,215
|
|
|
7110-0879
|
2
|
о
|
Св.
45 до 65 включ.
|
94,9
|
7,117
|
|
|
7110-0881
|
1
|
Св.
65 до 95 включ.
|
88,9
|
7,215
|
|
|
7110-0882
|
2
|
Св.
95 до 115 включ.
|
94,9
|
96*
|
4,4
|
7,117
|
|
|
7110-0883
|
1
|
Св.
115 до 160 включ.
|
88,9
|
7,215
|
|
|
7110-0884
|
п
|
88
|
95
|
От
19 до 45 включ.
|
94,9
|
87,97
|
48
|
2,2
|
7,408
|
|
|
7110-0885
|
2
|
Св.
45 до 65 включ.
|
7,153
|
|
|
7110-0886
|
1
|
о
|
Св.
65 до 95 включ.
|
7,408
|
|
|
7110-0887
|
2
|
п
|
Св.
95 до 115 включ.
|
96*
|
4,4
|
7,153
|
|
|
7110-0888
|
1
|
о
|
Св.
115 до 160 включ.
|
7,408
|
|
|
7110-0889
|
п
|
90
|
От
19 до 45 включ.
|
89,97
|
48
|
2,2
|
7,433
|
|
|
7110-0891
|
2
|
Св.
45 до 65 включ.
|
7,178
|
|
|
7110-0892
|
1
|
о
|
Св.
65 до 95 включ.
|
7,433
|
|
|
7110-0893
|
2
|
п
|
Св.
95 до 115 включ.
|
96*
|
4,4
|
7,178
|
|
|
7110-0894
|
1
|
о
|
Св.
115 до 160 включ.
|
7,433
|
|
|
7110-0895
|
п
|
92
|
99
|
От
19 до 45 включ.
|
98,9
|
261
|
91,97
|
48
|
60
|
2,2
|
8,986
|
|
|
7110-0896
|
2
|
о
|
Св.
45 до 65 включ.
|
105,9
|
9,088
|
|
|
7110-0897
|
1
|
Св.
65 до 95 включ.
|
98,9
|
8,986
|
|
|
7110-0898
|
2
|
Св.
95 до 115 включ.
|
105,9
|
96*
|
4,4
|
9,088
|
|
|
7110-0899
|
1
|
Св.
115 до 160 включ.
|
98,9
|
8,986
|
|
|
7110-0901
|
п
|
95
|
От
19 до 45 включ.
|
94,97
|
48
|
2,2
|
9,026
|
|
|
7110-0902
|
2
|
О
|
Св.
45 до 65 включ.
|
105,9
|
9,128
|
|
|
7110-0903
|
1
|
Св.
65 до 95 включ.
|
98,9
|
9,026
|
|
|
7110-0904
|
2
|
Св.
95 до 115 включ.
|
105,9
|
96*
|
4,4
|
9,128
|
|
|
7110-0905
|
1
|
Св.
115 до 160 включ.
|
98,9
|
9,026
|
|
|
7110-0906
|
п
|
98
|
106
|
От
19 до 45 включ.
|
105,9
|
97,97
|
48
|
2,2
|
9,271
|
|
|
7110-0907
|
2
|
Св.
45 до 65 включ.
|
9,169
|
|
|
7110-0908
|
1
|
о
|
Св.
65 до 95 включ.
|
9,271
|
|
|
7110-0909
|
2
|
п
|
Св.
95 до 115 включ.
|
96*
|
4,4
|
9,169
|
|
|
7110-0911
|
1
|
о
|
Св.
115 до 160 включ.
|
9,271
|
|
|
7110-0912
|
п
|
100
|
От
19 до 45 включ.
|
99,97
|
48
|
2,2
|
9,298
|
|
|
7110-0913
|
2
|
Св.
45 до 65 включ.
|
9,196
|
|
|
7110-0914
|
1
|
о
|
Св.
65 до 95 включ.
|
9,298
|
|
|
7110-0915
|
2
|
п
|
Св.
95 до 115 включ.
|
96*
|
4,4
|
9,196
|
|
|
7110-0916
|
1
|
о
|
Св.
115 до 160 включ.
|
9,298
|
|
* Длина двух
гофрированных втулок.
Примечание. Размеры
заготовок после обработки на оправке - для справок.
Пример условного обозначения оправки центровой переналаживаемой с гофрированными
втулками исполнения 1, положением торцовой шайбы прямым (П), диаметром
технологической базы заготовки d1 = 31 мм, длиной заготовки после обработки на оправке L1 от 9 до 22 мм:
Оправка 7110-0651 ГОСТ 31.1066.01-85
1. Конструкция и основные размеры корпуса указаны на
черт. 1 и в табл. 1.
Для d £ 40 мм
Для d ³ 45 мм
Черт. 1
Таблица 1
Размеры, мм
|
Обозначение
оправки
|
d (поле допуска h6)
|
D (поле допуска h9)
|
D1
|
d1 (поле допуска g6)
|
L
|
l
|
l1
|
S
|
Масса, кг, не
более
|
|
7110-0651 -
7110-0672
|
18
|
30,9
|
-
|
М12
|
128
|
73,0
|
19,5
|
27
|
0,371
|
|
7110-0673 -
7110-0699
|
20
|
34,9
|
М16
|
135
|
74,0
|
25,5
|
30
|
0,437
|
|
7110-0701 -
7110-0727
|
25
|
39,9
|
М20
|
162
|
93,0
|
32,0
|
32
|
0,812
|
|
7110-0728 -
7110-0761
|
30
|
44,9
|
165
|
95,5
|
36
|
1,211
|
|
7110-0762 -
7110-0794
|
35
|
50,9
|
178
|
107,0
|
38,0
|
46
|
1,472
|
|
7110-0795 -
7110-0822
|
40
|
56,9
|
М24
|
186
|
109,5
|
50
|
1,971
|
|
7110-0823 -
7110-0849
|
45
|
64,9
|
45
|
208
|
121,0
|
47,5
|
41
|
2,344
|
|
7110-0851 -
7110-0872
|
50
|
72,9
|
50
|
215
|
123,5
|
51,0
|
2,933
|
|
7110-0873 -
7110-0894
|
55
|
81,9
|
55
|
м30
|
256
|
151,0
|
62,5
|
46
|
4,310
|
|
7110-0895 -
7110-0916
|
60
|
91,9
|
60
|
261
|
153,5
|
65,0
|
55
|
5,184
|
1.1. Материал - сталь марки 18ХГТ по ГОСТ 4543.
1.2. Цементировать h
1,0 ... 1,2, кроме резьбы; твердость 59
... 63 HRCЭ.
1.3. Допуск профиля продольного сечения диаметра d
- по 2-й степени точности ГОСТ 24643.
1.4. Допуск плоскостности поверхности торца А - по
2-й степени точности ГОСТ 24643.
1.5. Допуск радиального биения поверхности диаметра d
относительно оси центров - по 1-й степени точности ГОСТ 24643.
1.6. Допуск полного торцового биения поверхности торца А
относительно оси центров - по 2-й степени точности ГОСТ 24643.
1.7. Резьба метрическая - по ГОСТ 24705,
поле допуска резьбы - по ГОСТ 16093.
1.8. Сбеги, проточки, фаски под резьбу - по ГОСТ 10549.
1.9. Неуказанные предельные отклонения: Н14, h14,
1.10. Покрытие - Хим. Окс. прм по ГОСТ 9.306,
кроме поверхностей диаметра d, торца А и рабочего конуса центровых отверстий.
(Измененная редакция, Изм. № 1).
2. Конструкция и основные размеры торцовой шайбы должны
соответствовать указанным на черт. 2 и в табл. 2.
Исполнение 1
Исполнение
2
Черт. 2
Таблица 2
Размеры, мм
|
Обозначение оправки
|
Исполнение
|
D
|
D1 (поле допуска h9)
|
D2 (поле допуска Н9)
|
d (поле допуска Н6)
|
L
|
L1
|
l
|
Масса,
кг, не более
|
|
7110-0651
|
1
|
35,9
|
30,9
|
31
|
18
|
25
|
10,5
|
7,5
|
0,085
|
|
7110-0653
|
|
7110-0655
|
|
7110-0656
|
|
7110-0658
|
|
7110-0661
|
|
7110-0662
|
37,9
|
0,109
|
|
7110-0664
|
|
7110-0666
|
|
7110-0667
|
|
7110-0669
|
|
7110-0672
|
|
7110-0652
|
2
|
35,9
|
-
|
17,5
|
12,0
|
-
|
0,107
|
|
7110-0654
|
|
7110-0657
|
|
7110-0659
|
|
7110-0663
|
|
7110-0665
|
|
7110-0668
|
|
7110-0671
|
|
7110-0674
|
42,9
|
40,9
|
20
|
0,141
|
|
7110-0676
|
|
7110-0679
|
|
7110-0682
|
|
7110-0685
|
|
7110-0687
|
|
7110-0691
|
|
7110-0693
|
|
7110-0696
|
|
7110-0698
|
|
7110-0673
|
1
|
40,9
|
34,9
|
35
|
25,0
|
10,5
|
7,5
|
0,127
|
|
7110-0675
|
|
7110-0677
|
|
7110-0678
|
|
7110-0681
|
|
7110-0683
|
|
7110-0684
|
|
7110-0686
|
|
7110-0688
|
|
7110-0689
|
42,9
|
0,141
|
|
7110-0692
|
|
7110-0694
|
|
7110-0695
|
|
7110-0697
|
|
7110-0699
|
|
7110-0702
|
2
|
47,9
|
45,9
|
-
|
25
|
22,5
|
17,5
|
-
|
0,223
|
|
7110-0704
|
|
7110-0707
|
|
7110-0709
|
|
7110-0713
|
|
7110-0715
|
|
7110-0718
|
|
7110-0721
|
|
7110-0724
|
|
7110-0726
|
|
7110-0701
|
1
|
45,9
|
39,9
|
40
|
32,0
|
14,5
|
9,5
|
0,188
|
|
7110-0703
|
|
7110-0705
|
|
7110-0706
|
|
7110-0708
|
|
7110-0711
|
|
7110-0712
|
|
7110-0714
|
|
7110-0716
|
|
7110-0717
|
47,9
|
0,206
|
|
7110-0718
|
|
7110-0722
|
|
7110-0723
|
|
7110-0725
|
|
7110-0727
|
|
7110-0729
|
2
|
53,9
|
50,9
|
-
|
30
|
22,5
|
17,5
|
-
|
0,240
|
|
7110-0732
|
|
7110-0735
|
|
7110-0737
|
|
7110-0741
|
|
7110-0743
|
|
7110-0746
|
|
7110-0748
|
|
7110-0752
|
|
7110-0754
|
|
7110-0757
|
|
7110-0759
|
|
7110-0728
|
1
|
50,9
|
44,9
|
45
|
32,0
|
14,5
|
9,5
|
0,212
|
|
7110-0731
|
|
7110-0733
|
|
7110-0734
|
|
7110-0736
|
|
7110-0738
|
|
7110-0739
|
|
7110-0742
|
|
7110-0744
|
|
7110-0745
|
53,9
|
0,251
|
|
7110-0747
|
|
7110-0749
|
|
7110-0751
|
|
7110-0753
|
|
7110-0755
|
|
7110-0756
|
|
7110-0758
|
|
7110-0761
|
|
7110-0763
|
2
|
59,9
|
56,9
|
-
|
35
|
23,5
|
18,5
|
-
|
0,296
|
|
7110-0765
|
|
7110-0768
|
|
7110-0771
|
|
7110-0774
|
|
7110-0776
|
|
7110-0779
|
|
7110-0782
|
|
7110-0785
|
|
7110-0787
|
|
7110-0791
|
|
7110-0793
|
|
7110-0762
|
1
|
56,9
|
50,9
|
51
|
34,0
|
15,5
|
10,5
|
0,267
|
|
7110-0764
|
|
7110-0766
|
|
7110-0767
|
|
7110-0769
|
|
7110-0772
|
|
7110-0773
|
|
7110-0775
|
|
7110-0777
|
|
7110-0778
|
59,9
|
0,333
|
|
7110-0781
|
|
7110-0783
|
|
7110-0784
|
|
7110-0786
|
|
7110-0788
|
|
7110-0789
|
|
7110-0792
|
|
7110-0794
|
|
7110-0796
|
2
|
67,9
|
63,9
|
-
|
40
|
23,5
|
18,5
|
-
|
0,417
|
|
7110-0798
|
|
7110-0802
|
|
7110-0804
|
|
7110-0807
|
|
7110-0809
|
|
7110-0813
|
|
7110-0815
|
|
7110-0818
|
|
7110-0821
|
|
7110-0795
|
1
|
63,9
|
56,9
|
57
|
34,0
|
15,5
|
10,5
|
0,328
|
|
7110-0797
|
|
7110-0799
|
|
7110-0801
|
|
7110-0803
|
|
7110-0805
|
|
7110-0806
|
|
7110-0808
|
|
7110-0811
|
|
7110-0812
|
67,9
|
0,388
|
|
7110-0814
|
|
7110-0816
|
|
7110-0817
|
|
7110-0819
|
|
7110-0822
|
|
7110-0824
|
2
|
75,9
|
70,9
|
-
|
45
|
25,0
|
20,0
|
-
|
0,478
|
|
7110-0826
|
|
7110-0829
|
|
7110-0832
|
|
7110-0835
|
|
7110-0837
|
|
7110-0841
|
|
7110-0843
|
|
7110-0846
|
|
7110-0848
|
|
7110-0823
|
1
|
70,9
|
64,9
|
65
|
36,5
|
16,5
|
11,5
|
0,431
|
|
7110-0825
|
|
7110-0827
|
|
7110-0828
|
|
7110-0831
|
|
7110-0833
|
|
7110-0834
|
75,9
|
0,520
|
|
7110-0836
|
|
7110-0838
|
|
7110-0839
|
|
7110-0842
|
|
7110-0844
|
|
7110-0845
|
|
7110-0847
|
|
7110-0849
|
|
7110-0852
|
2
|
84,9
|
79,9
|
-
|
50
|
25,0
|
20,0
|
-
|
0,616
|
|
7110-0854
|
|
7110-0857
|
|
7110-0859
|
|
7110-0863
|
|
7110-0865
|
|
7110-0868
|
|
7110-0871
|
|
7110-0851
|
1
|
79,9
|
72,9
|
73
|
36,5
|
16,5
|
11,5
|
0,557
|
|
7110-0853
|
|
7110-0855
|
|
7110-0856
|
|
7110-0858
|
|
7110-0861
|
|
7110-0862
|
|
7110-0864
|
|
7110-0866
|
|
7110-0867
|
84,9
|
0,657
|
|
7110-0869
|
|
7110-0872
|
|
7110-0874
|
2
|
94,9
|
88,9
|
-
|
55
|
30,0
|
25,0
|
-
|
0,742
|
|
7110-0876
|
|
7110-0879
|
|
7110-0882
|
|
7110-0885
|
|
7110-0887
|
|
7110-0891
|
|
7110-0893
|
|
7110-0873
|
1
|
88,9
|
81,9
|
82
|
44,5
|
21,5
|
14,5
|
0,840
|
|
7110-0875
|
|
7110-0877
|
|
7110-0878
|
|
7110-0881
|
|
7110-0883
|
|
7110-0884
|
94,9
|
0,997
|
|
7110-0886
|
|
7110-0888
|
|
7110-0889
|
|
7110-0892
|
|
7110-0894
|
|
7110-0896
|
2
|
105,9
|
98,9
|
-
|
60
|
30,0
|
25,0
|
-
|
1,174
|
|
7110-0898
|
|
7110-0902
|
|
7110-0904
|
|
7110-0907
|
|
7110-0909
|
|
7110-0913
|
|
7110-0915
|
|
7110-0895
|
1
|
98,9
|
91,9
|
92
|
44,5
|
21,5
|
14,5
|
1,072
|
|
7110-0897
|
|
7110-0899
|
|
7110-0901
|
|
7110-0903
|
|
7110-0905
|
|
7110-0906
|
105,9
|
1,276
|
|
7110-0908
|
|
7110-0911
|
|
7110-0912
|
|
7110-0914
|
|
7110-0916
|
2.1. Материал -
сталь марки 18ХГТ по ГОСТ 4543.
2.2. Цементировать h1,0 ... 1,2,
кроме поверхностей Г; твердость 59 ... 63 HRCЭ.
2.3. Допуск плоскостности поверхностей торцов А, Б
и В - по 2-й степени точности ГОСТ 24643.
2.4. Допуск параллельности поверхностей торцов А, Б
и В - по 2-й степени точности ГОСТ 24643.
2.5. Допуск торцового биения поверхностей торцов А,
Б и В относительно оси поверхности диаметра d
- по 3-й степени точности ГОСТ 24643.
2.6. Неуказанные предельные отклонения размеров: h14,
2.7. Покрытие - Хим. Окс. прм по ГОСТ 9.306,
кроме поверхностей диаметров d и торцов А, Б и В.
(Измененная редакция, Изм. № 1).
3. Конструкция и основные размеры гофрированной втулки
должны соответствовать указанным на черт. 3 и в табл. 3.
Черт. 3
Таблица 3
Размеры, мм
|
Обозначение оправки
|
D
|
d
|
D1 (поле допуска h9)
|
D2 (поле допуска h7)
|
L
|
Масса,
кг, не более
|
|
Номин.
|
Пред.
откл.
|
Номин.
|
Пред.
откл.
|
|
7110-0651
- 7110-0655
|
30,98
|
-0,007
|
18
|
+0,005
|
30,9
|
30,94
|
24
|
0,049
|
|
7110-0656
- 7110-0661
|
31,98
|
31,94
|
0,050
|
|
7110-0662
- 7110-0666
|
32,98
|
32,94
|
0,053
|
|
7110-0667
- 7110-0672
|
33,98
|
33,94
|
0,056
|
|
7110-0673
- 7110-0677
|
34,98
|
20
|
+0,006
|
34,9
|
34,94
|
0,072
|
|
7110-0678
- 7110-0683
|
35,98
|
35,94
|
0,073
|
|
7110-0684
- 7110-0688
|
36,98
|
36,94
|
0,074
|
|
7110-0689
- 7110-0694
|
37,98
|
37,94
|
0,080
|
|
7110-0695
- 7110-0699
|
38,98
|
38,94
|
0,081
|
|
7110-0701
- 7110-0705
|
39,98
|
25
|
39,9
|
39,94
|
30
|
0,086
|
|
7110-0706
- 7110-0711
|
40,98
|
40,94
|
0,088
|
|
7110-0712
- 7110-0716
|
41,98
|
41,94
|
0,091
|
|
7110-0717
- 7110-0722
|
42,98
|
42,94
|
0,093
|
|
7110-0723
- 7110-0727
|
43,98
|
43,94
|
0,103
|
|
7110-0728
- 7110-0733
|
44,98
|
30
|
44,9
|
44,94
|
0,105
|
|
7110-0734
- 7110-0738
|
45,98
|
45,94
|
0,109
|
|
7110-0739
- 7110-0744
|
46,98
|
46,94
|
0,116
|
|
7110-0745
- 7110-0749
|
47,98
|
47,94
|
0,118
|
|
7110-0751
- 7110-0755
|
48,98
|
48,94
|
0,124
|
|
7110-0756
- 7110-0761
|
49,98
|
49,94
|
0,126
|
|
7110-0762
- 7110-0766
|
50,98
|
-0,008
|
35
|
+0,007
|
50,9
|
50,93
|
34
|
0,127
|
|
7110-0767
- 7110-0772
|
51,98
|
51,93
|
0,133
|
|
7110-0773
- 7110-0777
|
52,98
|
52,93
|
0,138
|
|
7110-0778
- 7110-0783
|
53,98
|
53,93
|
0,145
|
|
7110-0784
- 7110-0788
|
54,98
|
54,93
|
0,151
|
|
7110-0789
- 7110-0794
|
55,98
|
55,93
|
0,157
|
|
7110-0795
- 7110-0799
|
56,98
|
40
|
56,9
|
56,93
|
0,159
|
|
7110-0801
- 7110-0805
|
57,98
|
57,93
|
0,162
|
|
7110-0806
- 7110-0811
|
59,98
|
59,93
|
0,176
|
|
7110-0812
- 7110-0816
|
61,98
|
61,93
|
0,190
|
|
7110-0817
- 7110-0822
|
62,98
|
62,93
|
0,196
|
|
7110-0823
- 7110-0827
|
64,97
|
45
|
64,9
|
64,93
|
38
|
0,215
|
|
7110-0828
- 7110-0833
|
66,97
|
66,93
|
0,231
|
|
7110-0834
- 7110-0838
|
69,97
|
69,93
|
0,258
|
|
7110-0839
- 7110-0844
|
70,97
|
70,93
|
0,261
|
|
7110-0845
- 7110-0849
|
71,97
|
71,93
|
0,268
|
|
7110-0851
- 7110-0855
|
72,97
|
50
|
72,9
|
72,93
|
0,288
|
|
7110-0856
- 7110-0861
|
74,97
|
74,93
|
0,297
|
|
7110-0862
- 7110-0866
|
77,97
|
77,93
|
0,323
|
|
7110-0867
- 7110-0872
|
79,97
|
79,93
|
0,375
|
|
7110-0873
- 7110-0877
|
81,97
|
-0,01
|
55
|
+0,008
|
81,9
|
81,91
|
48
|
0,416
|
|
7110-0878
- 7110-0883
|
84,97
|
84,91
|
0,450
|
|
7110-0884
- 7110-0888
|
87,97
|
87,91
|
0,487
|
|
7110-0889
- 7110-0894
|
89,97
|
89,91
|
0,511
|
|
7110-0895
- 7110-0899
|
91,97
|
60
|
91,9
|
91,91
|
0,549
|
|
7110-0901
- 7110-0905
|
94,97
|
94,91
|
0,589
|
|
7110-0906
- 7110-0911
|
97,97
|
97,91
|
0,630
|
|
7110-0912
- 7110-0916
|
99,97
|
99,91
|
0,657
|
3.1. Материал -
сталь марки 60С2ХФА по ГОСТ 14959.
Допускается применение следующих марок сталей по ГОСТ 14959:
65С2ВА - для втулок всех типоразмеров; 60С2ХА - для втулок размером D
> 34,98 мм; 50ХГФА, 50ХФА, 60С2 и 55С2 - для втулок размером 33,98 £ D £ 79,97 мм; 65Г
- для втулок размером D > 81,97 мм.
3.2. Твердость 39,5 ... 43,5 HRCЭ.
3.3. Допуск плоскостности поверхности торцов В -
по 2-й степени точности ГОСТ 24643.
3.4. Допуск радиального биения поверхности диаметра D
относительно поверхности диаметра d - по 1-й степени точности ГОСТ 24643.
3.5. Допуск торцового биения поверхности торцов В
относительно поверхности диаметра d - по 3-й степени
точности ГОСТ 24643.
3.6. Допуск соосности поверхностей диаметра D
относительно поверхности А и поверхностей диаметра d относительно
поверхности Б - по 4-й степени точности ГОСТ 24643.
3.7. Неуказанные предельные отклонения размеров: h14,
3.8. Покрытие - Хим. Окс. прм по ГОСТ 9.306,
кроме поверхностей диаметров d, D, D2; торцов Г
и фаски 15°.
(Измененная редакция, Изм. № 1).
4. Конструкция и основные размеры проставки должны
соответствовать указанным на черт. 4 и в табл. 4.
Черт. 4
Таблица 4
Размеры, мм
|
Обозначение
оправки
|
d (поле допуска Н7)
|
D (поле допуска h9)
|
L (поле допуска h14)
|
Масса, кг, не
более
|
|
7110-0651 - 7110-0653,
7110-0656 - 7110-0658, 7110-0662 - 7110-0664, 7110-0667 - 7110-0669
|
18
|
30,9
|
24
|
0,094
|
|
7110-0673 - 7110-0675,
7110-0678 - 7110-0681, 7110-0689 - 7110-0692, 7110-0695 - 7110-0697
|
20
|
34,9
|
0,122
|
|
7110-0701 - 7110-0703,
7110-0706 - 7110-0708, 7110-0712 - 7110-0714, 7110-0717 - 7110-0719,
7110-0723 - 7110-0725
|
25
|
39,9
|
30
|
0,177
|
|
7110-0728 - 7110-0731,
7110-0734 - 7110-0736, 7110-0739 - 7110-0742, 7110-0745 - 7110-0747,
7110-0751 - 7110-0753, 7110-0756 - 7110-0758
|
30
|
44,9
|
0,208
|
|
7110-0761 - 7110-0764,
7110-0767 - 7110-0769, 7110-0773 - 7110-0775, 7110-0778 - 7110-0781,
7110-0784 - 7110-0786, 7110-0789 - 7110-0792
|
35
|
50,9
|
34
|
0,288
|
|
7110-0795 - 7110-0797,
7110-0801 - 7110-0803, 7110-0806 - 7110-0808, 7110-0812 - 7110-0814,
7110-0817 - 7110-0819
|
40
|
56,9
|
0,346
|
|
7110-0823 - 7110-0825,
7110-0828 - 7110-0831, 7110-0834 - 7110-0836, 7110-0839 - 7110-0842,
7110-0845 - 7110-0847
|
45
|
64,9
|
38
|
0,516
|
|
7110-0851 - 7110-0853,
7110-0856 - 7110-0858, 7110-0862 - 7110-0864, 7110-0867 - 7110-0869
|
50
|
72,9
|
0,663
|
|
7110-0873 - 7110-0875,
7110-0878 - 7110-0881, 7110-0884 - 7110-0886, 7110-0889 - 7110-0892
|
55
|
81,9
|
48
|
1,095
|
|
7110-0895 - 7110-0897,
7110-0901 - 7110-0903, 7110-0906 - 7110-0908, 7110-0912 - 7110-0914
|
60
|
91,9
|
1,894
|
4.1. Материал - сталь марки 18ХГТ по ГОСТ 4543,
допускается применять сталь марки 20Х по ГОСТ 4543.
4.2. Цементировать h1,0 ... 1,2;
твердость 59 ... 63 HRCЭ.
4.3. Допуск плоскостности поверхности торцов А и Б
- по 2-й степени точности ГОСТ 24643.
4.4. Допуск торцового биения поверхности торцов А
и Б относительно оси поверхности диаметра d - по 3-й
степени точности ГОСТ 24643.
4.5. Допуск параллельности поверхностей торцов А и
Б - по 2-й степени точности ГОСТ 24643.
4.6. Покрытие - Хим. Окс. прм по ГОСТ 9.306,
кроме поверхностей торцов А, Б и диаметра d.
(Измененная редакция, Изм. № 1).
5. Конструкция и основные размеры нажимной втулки
должны соответствовать указанным на черт. 5 и в табл. 5.
Черт. 5
Таблица 5
Размеры, мм
|
Обозначение
оправки
|
d (поле допуска Н7)
|
d1
|
D (поле допуска h9)
|
D1
|
L
|
L1
|
Масса, кг, не
более
|
|
7110-0651 -
7110-0672
|
18
|
-
|
30,9
|
-
|
9,0
|
-
|
0,035
|
|
7110-0673 -
7110-0699
|
20
|
34,9
|
10,0
|
0,051
|
|
7110-0701 -
7110-0727
|
25
|
39,9
|
12,5
|
0,078
|
|
7110-0728 -
7110-0761
|
30
|
44,9
|
15,0
|
0,104
|
|
7110-0762 -
7110-0794
|
35
|
50,9
|
17,5
|
0,153
|
|
7110-0795 -
7110-0822
|
40
|
56,9
|
20,0
|
0,203
|
|
7110-0823 -
7110-0849
|
45
|
25
|
64,9
|
45
|
31,5
|
21,0
|
0,529
|
|
7110-0851 -
7110-0872
|
50
|
72,9
|
37,5
|
25,0
|
0,813
|
|
7110-0873 -
7110-0894
|
55
|
32
|
81,9
|
58
|
42,5
|
27,5
|
1,165
|
|
7110-0895 -
7110-0916
|
60
|
91,9
|
47,5
|
30,0
|
1,725
|
5.1. Материал - сталь марки 18ХГТ по ГОСТ 4543.
Допускается применять сталь марки 20Х по ГОСТ 4543.
5.2. Цементировать h1,0 ... 1,2;
твердость 59 ... 63 HRCЭ.
5.3. Допуск плоскостности поверхностей торцов А и Б
- по 2-й степени точности ГОСТ 24643.
5.4. Допуск торцового биения поверхностей торцов А
и Б относительно поверхности диаметра d - по 3-й
степени точности ГОСТ 24643.
5.5. Допуск параллельности торцов А и Б -
по 2-й степени точности ГОСТ 24643.
5.6. Неуказанные предельные отклонения размеров: Н14, h14,
5.7. Покрытие - Хим. Окс. прм по ГОСТ 9.306,
кроме поверхностей торцов А, Б и диаметра d.
(Измененная редакция, Изм. № 2).
|
Вид
допуска
|
Степень точности по
ГОСТ
24643
|
Характеристика
заготовок
|
Вид механической
обработки
|
|
Допуск круглости поверхности
диаметра D1
|
4
|
Толстостенные и тонкостенные
|
Точение
|
|
2 - 3
|
Шлифование
|
|
Допуск профиля продольного
сечения поверхности диаметром Dl
|
3
|
Толстостенные
|
Точение
|
|
2
|
Шлифование
|
|
4
|
Тонкостенные
|
Точение
|
|
3
|
Шлифование
|
|
Допуск радиального биения
поверхности диаметром D1 относительно
оси базового отверстия d1
|
4 - 5
|
Толстостенные и тонкостенные
|
Точение
|
|
3
|
Шлифование
|
|
Допуск соосности поверхности
диаметра Dl относительно оси базового отверстия dl
|
4 - 5
|
Толстостенные и тонкостенные
|
Точение
|
|
3
|
Шлифование
|
|
Допуск полного торцового биения
поверхности обработанного торца относительно базового отверстия d1
|
5
|
Толстостенные и тонкостенные
|
Шлифование
|
|
4
|
Точение
|
Примечания:
1. Заготовки с отношением наружного
диаметра к внутреннему не менее 1,22 - толстостенные. Прочие заготовки -
тонкостенные.
2. Допуски определены с вероятностью
0,9 и надежностью 0,9.
ПРИЛОЖЕНИЕ
2. (Введено дополнительно, Изм. № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством высшего и среднего
специального образования СССР
Министерством станкостроительной и
инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН
В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от
20.06.85 № 1738
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
5. Ограничение срока действия снято Постановлением
Госстандарта СССР от 05.06.90 № 1401
6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в
августе 1987 г., июне 1990 г. (ИУС 12-87, 9-90)
СОДЕРЖАНИЕ
|
