МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ УСТАНОВОЧНЫЕ С
ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ Технические условия Hexagon socket set screws with cup point. Specifications |
ГОСТ (ИСО 4029-83) |
Дата введения 01.01.92
1. ОБЪЕКТ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт устанавливает технические условия на установочные винты с шестигранным углублением и засверленным концом, имеющие метрические размеры с номинальным диаметром резьбы от 1,6 до 24 мм класса точности А.
Если требуются другие технические условия, то рекомендуется выбирать их из ГОСТ 16093, ГОСТ 24705 и ГОСТ 25556.
Допускается применять другие формы засверленных концов.
Требования настоящего стандарта являются обязательными.
2. РАЗМЕРЫ

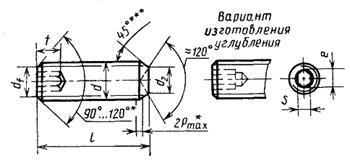

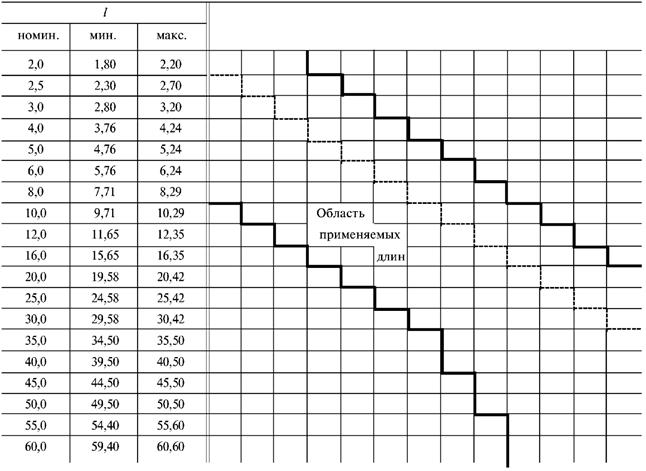

Размеры винтов должны соответствовать указанным на чертеже и в табл. 1.
__________
* Сбег резьбы.
** Угол 120° является обязательным для коротких винтов над штриховой линией.
*** Угол 45° применяется только к части детали ниже внутреннего диаметра резьбы.
Шестигранное углубление может иметь раззенкованный по контуру или слегка закругленный край.
Таблица 1
В миллиметрах
|
Резьба d |
М1,6 |
М2 |
М2,5 |
м3 |
М4 |
М5 |
М6 |
М8 |
М10 |
М12 |
М16 |
М20 |
М24 |
|
|
P1) |
0,35 |
0,40 |
0,45 |
0,50 |
0,70 |
0,80 |
1,00 |
1,25 |
1,5 |
1,75 |
2,00 |
2,50 |
3,00 |
|
|
dz |
макс. |
0,8 |
1,0 |
1,2 |
1,4 |
2,0 |
2,5 |
3,0 |
5,0 |
6,0 |
8,0 |
10,0 |
14,0 |
16,0 |
|
мин. |
0,55 |
0,75 |
0,95 |
1,15 |
1,75 |
2,25 |
2,75 |
4,70 |
5,70 |
7,64 |
9,64 |
13,57 |
15,57 |
|
|
df ≈ |
Внутренний диаметр резьбы |
|||||||||||||
|
e мин.2) |
0,803 |
1,003 |
1,427 |
1,730 |
2,300 |
2,870 |
3,440 |
4,580 |
5,720 |
6,860 |
9,150 |
11,430 |
13,720 |
|
S |
номин. |
0,7 |
0,9 |
1,3 |
1,5 |
2,0 |
2,5 |
3,0 |
4,0 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
|
мин. |
0,711 |
0,889 |
1,295 |
1,520 |
2,020 |
2,520 |
3,020 |
4,020 |
5,020 |
6,020 |
8,020 |
10,025 |
12,032 |
|
|
макс. |
0,724 |
0,902 |
1,295 |
1,545 |
2,045 |
2,560 |
3,071 |
4,084 |
5,084 |
6,095 |
8,115 |
10,127 |
12,146 |
|
|
tмин |
3) |
0,7 |
0,8 |
1,2 |
1,2 |
1,5 |
2,0 |
2,0 |
3,0 |
4,0 |
4,8 |
6,4 |
8,0 |
10,0 |
|
4) |
1,5 |
1,7 |
2,0 |
2,0 |
2,5 |
3,0 |
3,5 |
5,0 |
6,0 |
8,0 |
10,0 |
12,0 |
15,0 |
|
1) Р = шаг резьбы.
2) eмин = 1,14 Sмин, за исключением размеров M1,6; M2 и М2,5.
3) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными выше пунктирной линии.
4) Минимальная глубина захвата ключа для винтов с номинальными длинами, указанными ниже пунктирной линии.
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И ССЫЛКИ НА СТАНДАРТЫ
Винты должны изготовляться в соответствии с требованиями, указанными в табл. 2.
Таблица 2
|
Сталь |
Нержавеющая сталь |
Цветные металлы |
||
|
Резьба |
Допуски |
5g, 6g для класса 45Н; для других классов - 6g |
||
|
Государственные стандарты |
||||
|
Механические свойства |
Класс |
45Н |
Табл. 1 |
|
|
Государственные стандарты |
||||
|
Допуски |
Класс точности |
А |
||
|
Государственный стандарт |
||||
|
Окончательная обработка |
Гальванические покрытия по ГОСТ 9.303: цинковое хроматированное; кадмиевое хроматированное; никелевое; окисное, пропитанное маслом; фосфатное, пропитанное маслом. Допускается по согласованию между изготовителем и потребителем применять другие виды покрытий |
|||
|
Приемка |
Правила приемки согласно ГОСТ 17769 |
|||
4. ОБОЗНАЧЕНИЕ
Пример условного обозначения установочного винта с шестигранным углублением и засверленным концом с размером резьбы d = M6, номинальной длиной l = 12 мм, класса прочности 45Н:
Винт М6 · 12 45Н ГОСТ 28964-91
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукций и стандартам от 05.04.91 № 446
3. Стандарт подготовлен методом прямого применения международного стандарта ИСО 4029-83 «Винты установочные с шестигранным углублением и засверленным концом» и полностью ему соответствует
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер раздела |
|
6. ПЕРЕИЗДАНИЕ
