МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система технологической документации

ОБЩИЕ ПОЛОЖЕНИЯ

Unified system for technological documentation.

General principles

ГОСТ
3.1001-81

Дата введения 01.01.83

Настоящий стандарт устанавливает назначение, область распространения и классификацию государственных стандартов и рекомендаций, входящих в комплекс документов Единой системы технологической документации (ЕСТД) (далее - комплекс документов ЕСТД), применяемых машиностроительными и приборостроительными организациями и предприятиями СНГ и обозначение государственных стандартов ЕСТД.

Допускается распространение требований и правил ЕСТД на технологическую документацию, разрабатываемую и применяемую другими организациями и предприятиями отраслей промышленности.

Установленные в государственных стандартах ЕСТД правила и положения распространяются на все виды технологических документов, научно-техническую и учебную литературу в той части, в которой они могут быть для нее применены.

(Измененная редакция, Изм. № 1).

1. ОПРЕДЕЛЕНИЕ И НАЗНАЧЕНИЕ

1.1. Единая система технологической документации - комплекс государственных стандартов и рекомендаций, устанавливающих взаимосвязанные правила и положения по порядку разработки, комплектации, оформления и обращения технологической документации, применяемой при изготовлении и ремонте изделий (включая сбор и сдачу технологических отходов).

1.2. Назначение комплекса документов ЕСТД:

- установление единых унифицированных машинно-ориентированных форм документов, обеспечивающих совместимость информации, независимо от применяемых методов проектирования документов (без применения средств механизации и автоматизации, с применением средств механизации или автоматизации);

- создание единой информационной базы для внедрения средств механизации и автоматизации, применяемых при проектировании технологических документов (далее - документов) и решении инженерно-технических задач;

- установление единых требований и правил по оформлению документов на единичные, типовые и групповые технологические процессы (операции), в зависимости от степени детализации описания технологических процессов;

- обеспечение оптимальных условий при передаче технологической документации на другое предприятие (другие предприятия) с минимальным переоформлением;

- создание предпосылок по снижению трудоемкости инженерно-технических работ, выполняемых в сфере технологической подготовки производства и в управлении производством;

- обеспечение взаимосвязи с системами общетехнических и организационно-методических стандартов.

1.1, 1.2. (Измененная редакция, Изм. № 1).

2. СОСТАВ И КЛАССИФИКАЦИЯ КОМПЛЕКСА ДОКУМЕНТОВ ЕСТД

2.1. В комплекс документов ЕСТД входят:

- государственные стандарты ЕСТД;

- государственные стандарты ЕСКД, требования которых распространяются на технологическую документацию, согласно перечню в приложении 1;

- рекомендации ЕСТД согласно перечню в приложении 2;

- рекомендации, положения которых распространяются на технологическую документацию, согласно перечню в приложении 3.

(Измененная редакция, Изм. № 1).

2.1а. Рекомендации, входящие в комплекс документов ЕСТД, содержат рекомендуемый порядок разработки и оформления технологической документации и порядок проведения работ, связанных с функционированием ЕСТД.

В наименование рекомендаций ЕСТД входит групповой заголовок системы, например: «РЕКОМЕНДАЦИИ. Единая система технологической документации. ПОРЯДОК ОФОРМЛЕНИЯ КАРТЫ РЕГИСТРАЦИИ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ».

Примеры обозначения рекомендаций ЕСТД приведены в приложении 4.

(Введен дополнительно, Изм. № 1).

2.2. Государственные стандарты и рекомендации комплекса документов ЕСТД распределены по классификационным группам, приведенным в таблице.

Номер группы

Наименование группы

0

Общие положения

1

Общие требования к документам

2

Классификация и обозначение технологических документов

3

Общие требования к документам на машинных носителях

4

Основное производство. Формы технологических документов и правила их оформления на процессы специализированные по методам изготовления или ремонта изделий

5

Основное производство. Формы технологических документов и правила их оформления на испытания и контроль

6

Вспомогательное производство. Формы технологических документов и правила их оформления

7

Правила заполнения технологических документов

8

Прочие

9

Информационная база

(Измененная редакция, Изм. № 1).

2.3. (Исключен, Изм. № 1).

2.4. В группу 0 должны входить стандарты, устанавливающие общие положения.

2.5. В группу 1 должны входить стандарты, устанавливающие правила оформления документов общего назначения и документов, применяемых независимо от методов изготовления и ремонта изделий (например, ведомости оснастки), а также стандарты и рекомендации, требования и правила которых распространяются на оформление всех документов, независимо от степени детализации описания технологических процессов, организации производства и методов изготовления и ремонта изделий.

2.6. В группу 2 должны входить стандарты и рекомендации, устанавливающие классификацию и обозначение технологических документов.

2.7. В группу 3 должны входить стандарты и рекомендации, устанавливающие особенности оформления и функционирования документов на машинных носителях.

2.8. В группу 4 должны входить стандарты и рекомендации, устанавливающие формы и правила оформления технологических документов, применяемых в основном производстве в зависимости от применяемых методов при изготовлении и ремонте изделий, за исключением испытаний и технического контроля.

2.9. В группу 5 должны входить стандарты и рекомендации, устанавливающие формы и правила оформления технологических документов, применяемых в основном производстве при описании технологических процессов (операции) испытаний и технического контроля, а также при контроле выполнения технологических процессов.

2.10. В группу 6 должны входить стандарты и рекомендации, устанавливающие формы и правила оформления документов, применяемых во вспомогательном производстве.

2.11. В группу 7 должны входить стандарты и рекомендации, устанавливающие правила записи технологических операций (переходов).

2.5 - 2.11. (Измененная редакция, Изм. № 1).

2.11а. В группу 8 должны входить стандарты, имеющие в своем обозначении соответствующий индекс.

(Введен дополнительно, Изм. № 1).

2.12. В группу 9 должны входить стандарты и рекомендации, устанавливающие правила и положения по созданию информационной базы для автоматизированных систем управления и проектирования документов.

(Измененная редакция, Изм. № 1).

3. ОБОЗНАЧЕНИЕ СТАНДАРТОВ ЕСТД

3.1. Обозначение стандартов ЕСТД строится на классификационном принципе.

3.2. Обозначение стандартов должно состоять из:

- цифры 3, присвоенной классу стандартов на Единую систему технологической документации;

- цифры 1 (после точки), обозначающей подкласс стандартов (для изделий машиностроения и приборостроения);

- цифры, обозначающей номер группы стандартов в соответствии с п. 2.2;

- двухзначного числа, определяющего порядковый номер стандарта в данной группе;

- двух последних чисел (после тире), указывающих год регистрации стандарта.

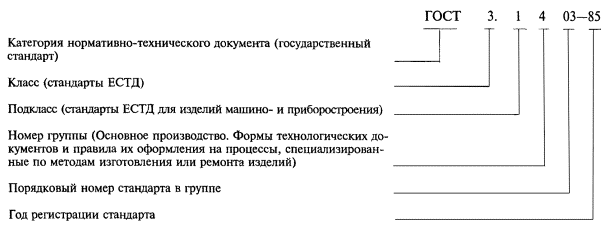

Пример обозначения стандарта «Единая система технологической документации. Формы и правила оформления документов на технологические процессы и операции ковки и штамповки»:

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

ПЕРЕЧЕНЬ ГОСУДАРСТВЕННЫХ СТАНДАРТОВ ЕСКД, ТРЕБОВАНИЯ КОТОРЫХ РАСПРОСТРАНЯЮТСЯ НА ТЕХНОЛОГИЧЕСКУЮ ДОКУМЕНТАЦИЮ

Обозначение стандарта

Наименование стандарта

Номер группы по п. 2.2

ГОСТ 2.004-88

ЕСКД. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ

1

ГОСТ 2.501-88

ЕСКД. Правила учета и хранения

1

ГОСТ 2.502-68

ЕСКД. Правила дублирования

1

ГОСТ 2.503-90

ЕСКД. Правила внесения изменений

1

ПРИЛОЖЕНИЕ 2

Справочное

ПЕРЕЧЕНЬ РЕКОМЕНДАЦИЙ ЕСТД

Обозначение рекомендаций

Наименование рекомендаций

Номер группы по п.2.2

Р 50-54-17-87

ЕСТД. Правила записи операций и переходов. Получение покрытий

7

Р 50-54-33-87

ЕСТД. Требования к оформлению документов на технологические процессы электрофизических и электрохимических методов обработки

4

Р 50-609-38-88

ЕСТД. Правила оформления документов контроля. Паспорт технологический. Журнал контроля технологического процесса

5

Р 50-60-88

ЕСТД. Правила оформления документов на технологические процессы ремонта

4

Р 50-65-88

ЕСТД. Порядок оформления карты регистрации результатов испытаний

5

Р 50-67-88

ЕСТД. Порядок оформления документов, применяемых при разработке, внедрении и функционировании технологических процессов

1

Р 50-68-88

ЕСТД. Учет применяемости технологической оснастки

6

Р 50-54-69-88

ЕСТД. Расчет применяемости деталей и сборочных единиц в изделии с использованием вычислительной техники

9

Р 50-70-88

ЕСТД. Правила оформления документов, применяемых в ремонтных и инструментальных цехах

6

Р 50-54-71-88

ЕСТД. Автоматизированное формирование форм технологических документов на основе базы данных

1

Р 50-72-88

ЕСТД. Порядок оформления документов, применяемых при нормировании технологических процессов (операций). Технико-нормировочная карта

1

Р 50-54-76-88

ЕСТД. Правила записи технологических операций и переходов. Технический контроль

7

Р 50-92-88

ЕСТД. Общие положения по внесению изменений

1

Р 50-111-89

ЕСТД. Правила оформления документов на процессы перемещения

4

Р 50-114-89

ЕСТД. Правила оформления документов на технологические процессы консервации и упаковывания

4

Р 50-54-274-89

ЕСТД. Инструмент режущий. Допускаемые сокращения условных обозначений

1

ПРИЛОЖЕНИЕ 3

Справочное

ПЕРЕЧЕНЬ РЕКОМЕНДАЦИЙ, ПОЛОЖЕНИЯ КОТОРЫХ РАСПРОСТРАНЯЮТСЯ НА ТЕХНОЛОГИЧЕСКУЮ ДОКУМЕНТАЦИЮ

Обозначение рекомендаций

Наименование рекомендаций

Номер группы по п. 2.2

Р 50-54-18-87

Контроль конструкторской и технологической документации Государственной приемкой в объединениях и на предприятиях машиностроения и приборостроения

1

Р 50-75-88

Конструкторские и технологические документы на перфокартах и перфолентах. Виды документов, их оформление и обращение. Общие требования

3

Р 50-81-88

Порядок передачи документации

1

Р 50-54-91-88

Документы на магнитных носителях данных. Выполнение и обращение

3

ПРИЛОЖЕНИЕ 4

Справочное

ПРИМЕРЫ ОБОЗНАЧЕНИЙ РЕКОМЕНДАЦИЙ ЕСТД

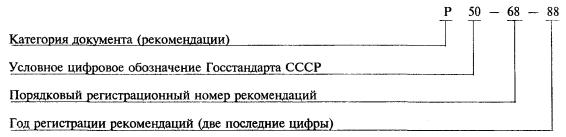

Пример обозначения рекомендаций, утвержденных постановлением Госстандарта СССР, «Единая система технологической документации. Учет применяемости технологической оснастки»:

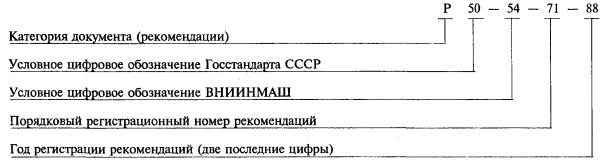

Пример обозначения рекомендаций, утвержденных приказом ВНИИНМАШ Госстандарта СССР, «Единая система технологической документации. Автоматизированное формирование форм технологических документов на основе базы данных»:

Примечание. В обозначении рекомендаций, разработанных Горьковским филиалом ВНИИНМАШ, вместо условного цифрового обозначения «54» проставляется число «609».

ПРИЛОЖЕНИЯ 1-4. (Введены дополнительно, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.  РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2.  УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.81 № 3186

3.  СТАНДАРТ УНИФИЦИРОВАН с национальным стандартом ГДР ТГЛ 42327-01 в части назначения, области распространения, классификации видов и групп документов

4.  ВЗАМЕН ГОСТ 3.1001-74

5.  ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта, приложения

ГОСТ 2.004-88

Приложение 1

ГОСТ 2.501-88

«

ГОСТ 2.502-68

«

ГОСТ 2.503-90

«

ГОСТ 3.1403-85

3.2

Р 50-54-17-87

Приложение 2

Р 50-54-18-87

Приложение 3

Р 50-54-33-87

Приложение 2

Р 50-609-38-88

«

Р 50-60-88

«

Р 50-65-88

«

Р 50-67-88

«

Р 50-68-88

Приложения 2, 4

Р 50-54-69-88

Приложение 2

Р 50-70-88

Приложение 2

Р 50-54-71-88

Приложения 2, 4

Р 50-72-88

Приложение 2

Р 50-75-88

Приложение 3

Р 50-54-76-88

Приложение 2

Р 50-81-88

Приложение 3

Р 50-54-91-88

«

Р 50-92-88

Приложение 2

Р 50-111-89

«

Р 50-114-89

«

Р 50-54-274-89

«

6.  ИЗДАНИЕ (апрель 2003 г.) с Изменением № 1, утвержденным в декабре 1989 г. (ИУС 4-90)
