ОДМ 218.3.083-2016

Методические рекомендации по cпособам бестраншейной прокладки труб дорожных водопропускных

Обозначение:	ОДМ 218.3.083-2016
Обозначение англ:	ODM 218.3.083-2016
Статус:	введен впервые
Название рус.:	Методические рекомендации по cпособам бестраншейной прокладки труб дорожных водопропускных
Дата добавления в базу:	05.05.2017
Дата актуализации:	05.05.2017

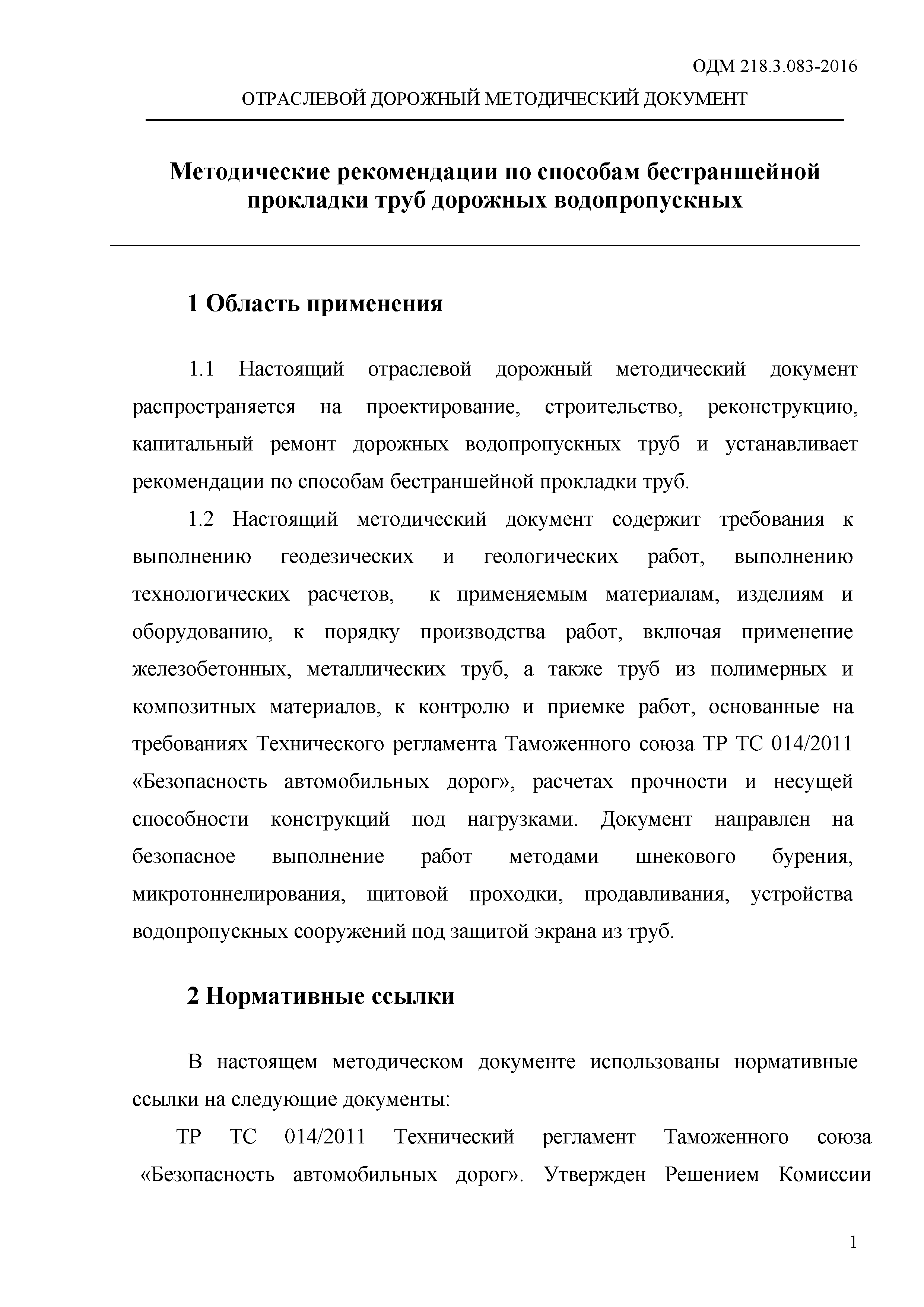

Область применения:	Отраслевой дорожный методический документ распространяется на проектирование, строительство, реконструкцию, капитальный ремонт дорожных водопропускных труб и устанавливает рекомендации по способам бестраншейной прокладки труб

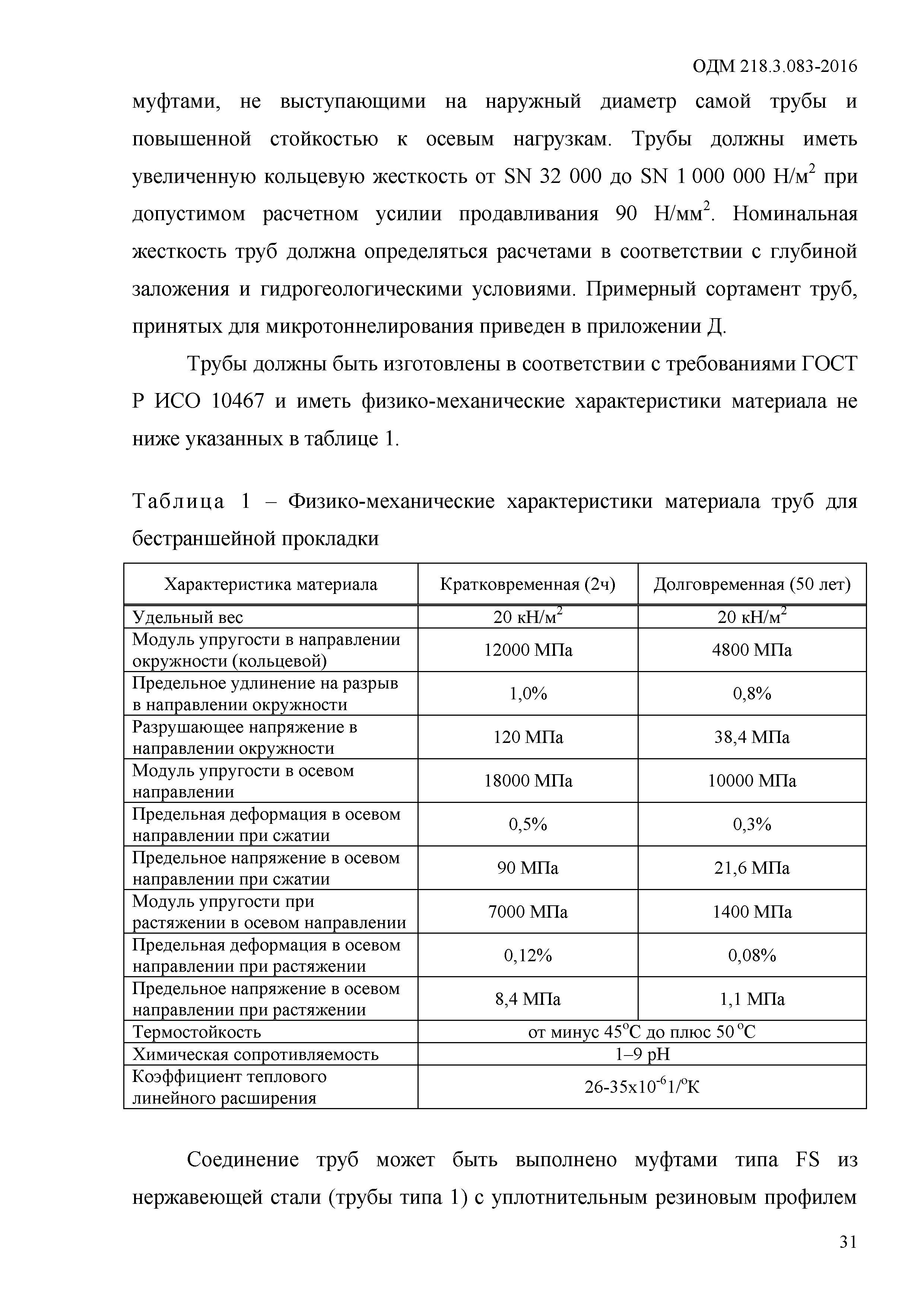

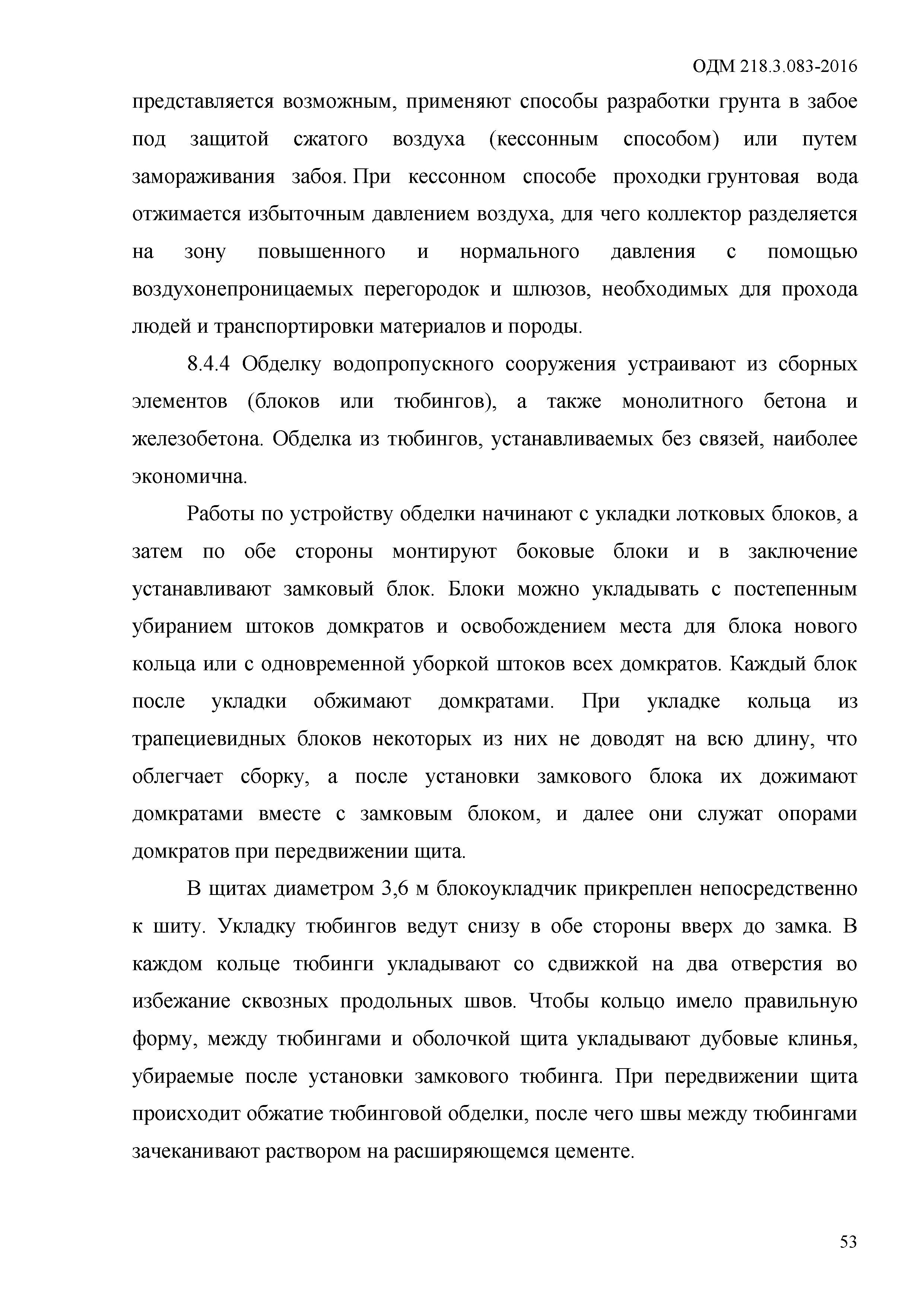

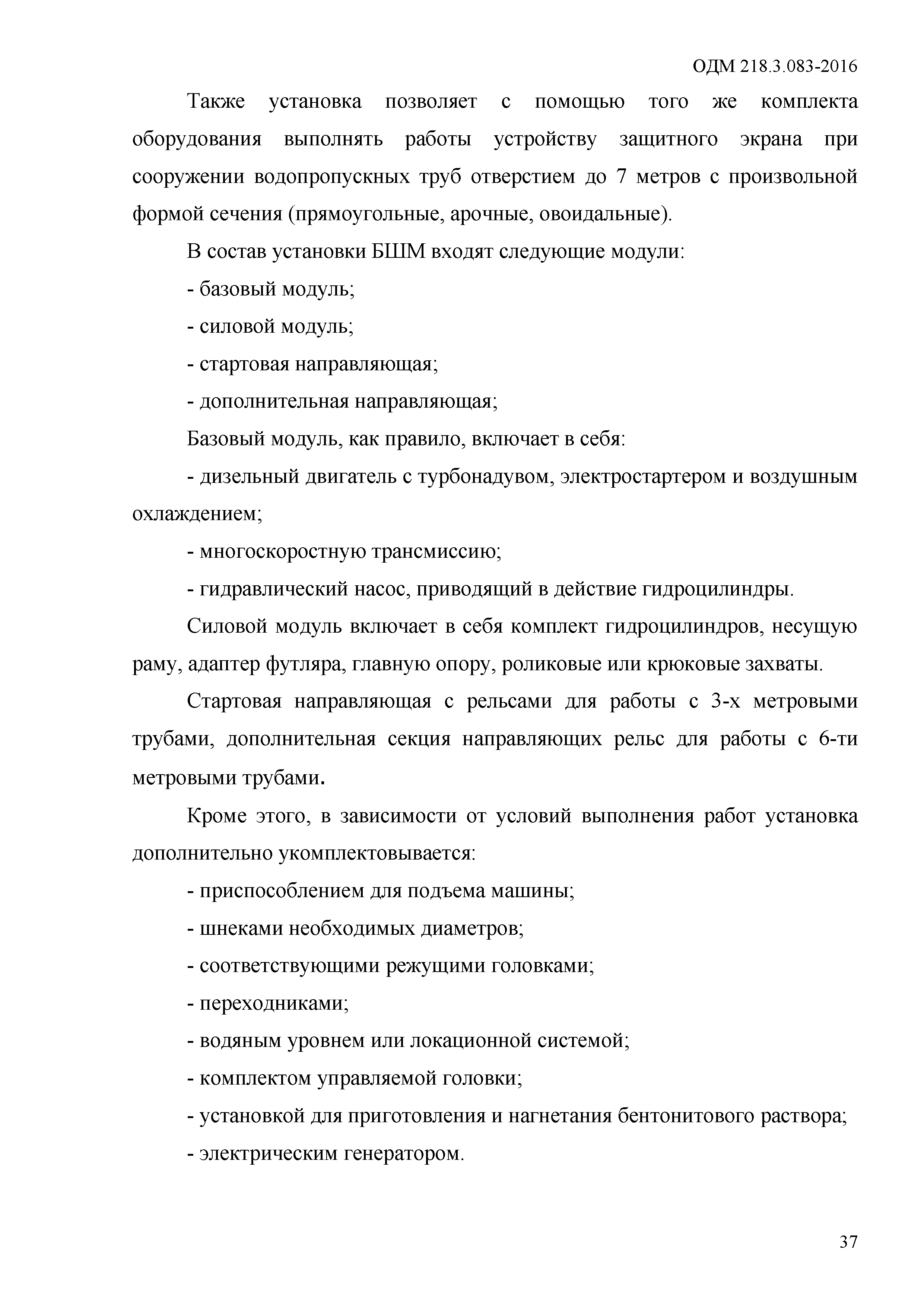

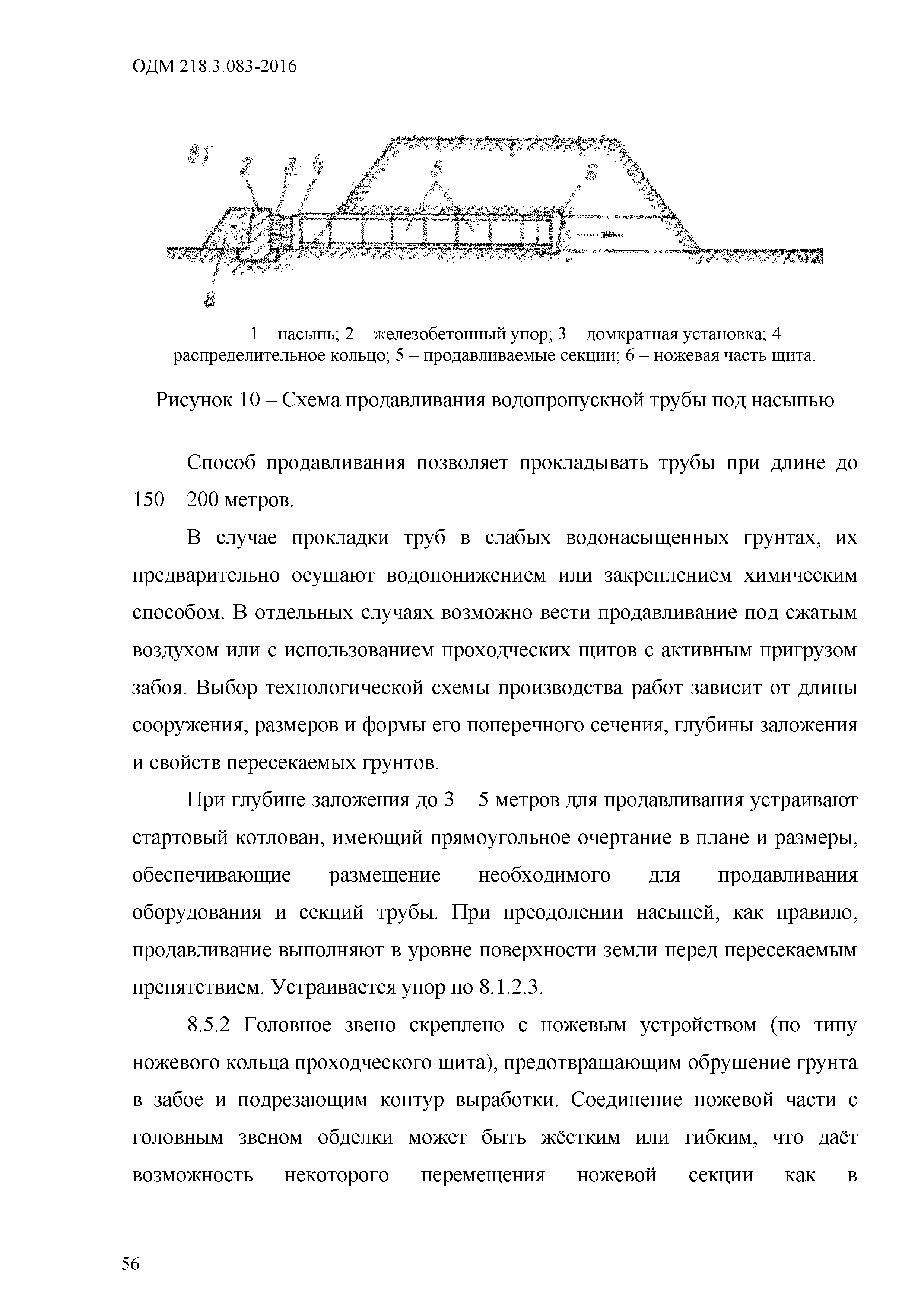

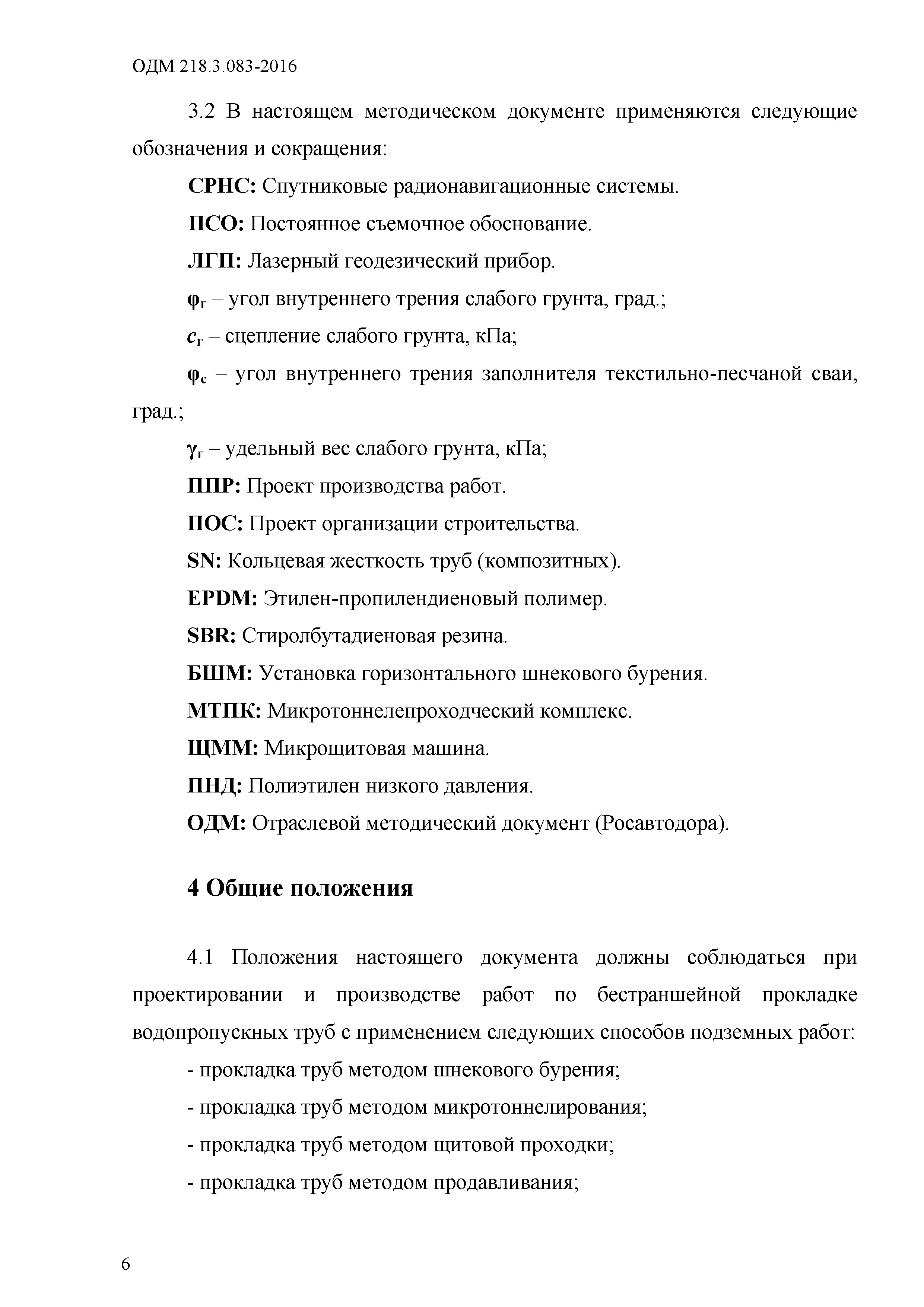

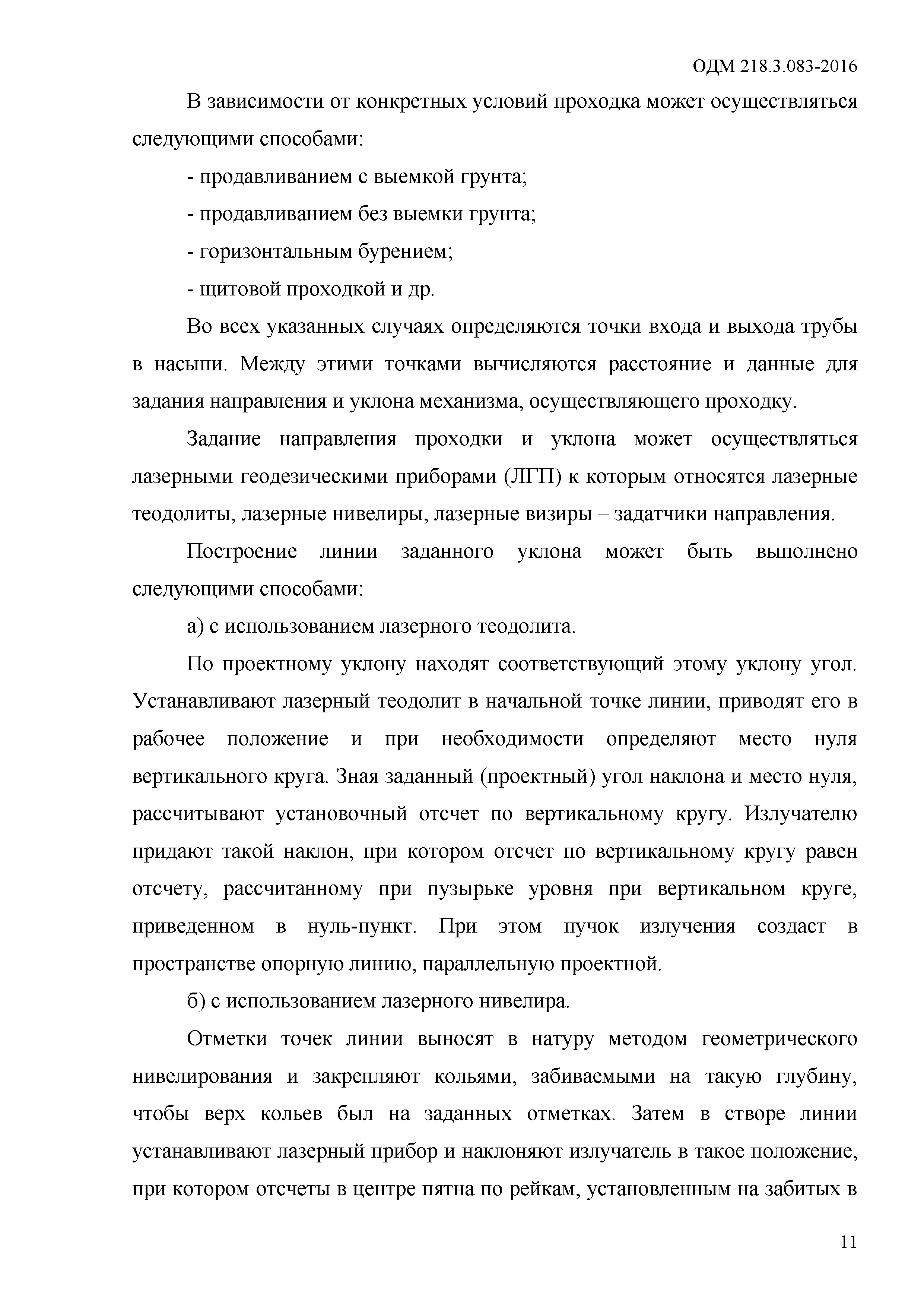

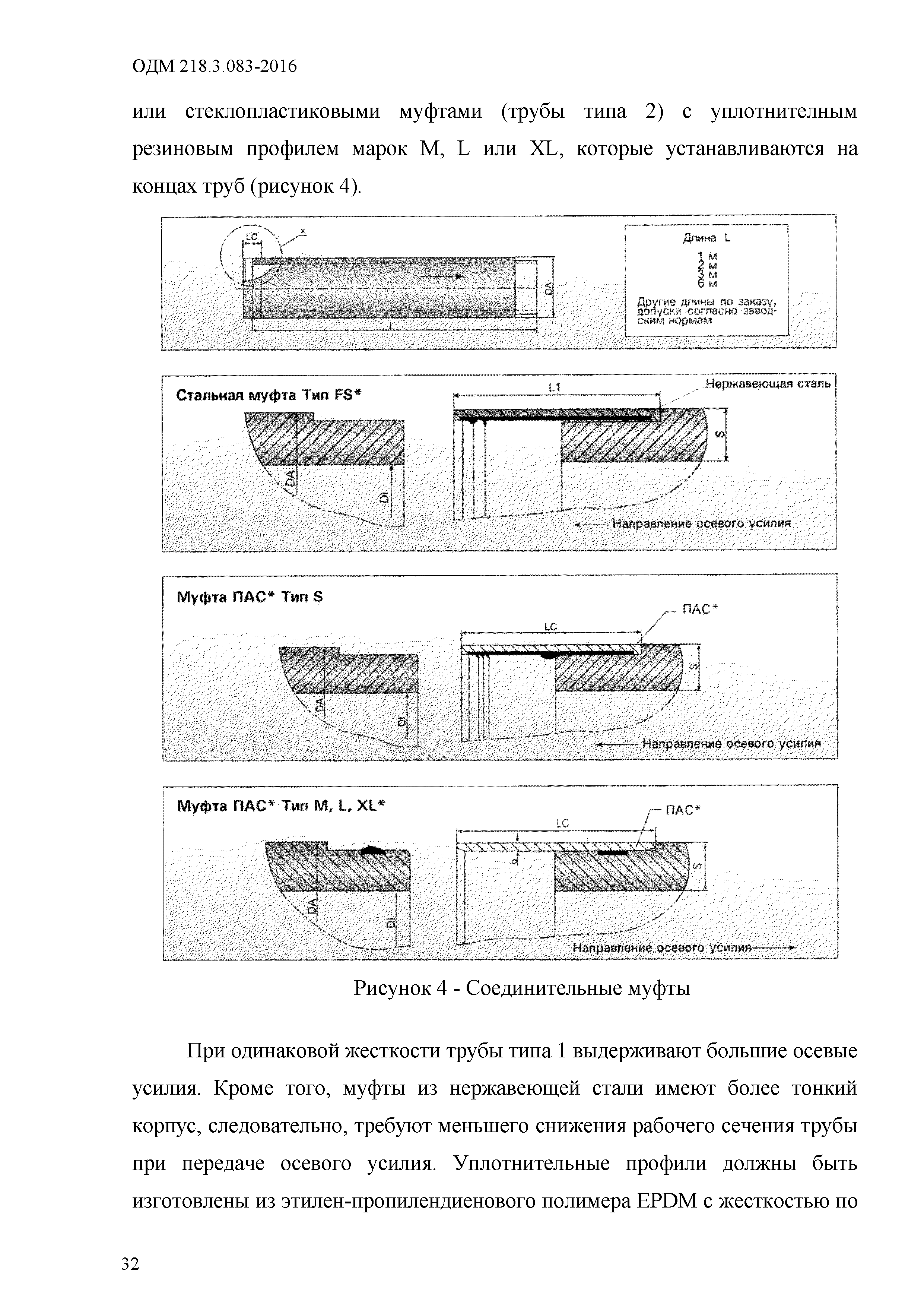

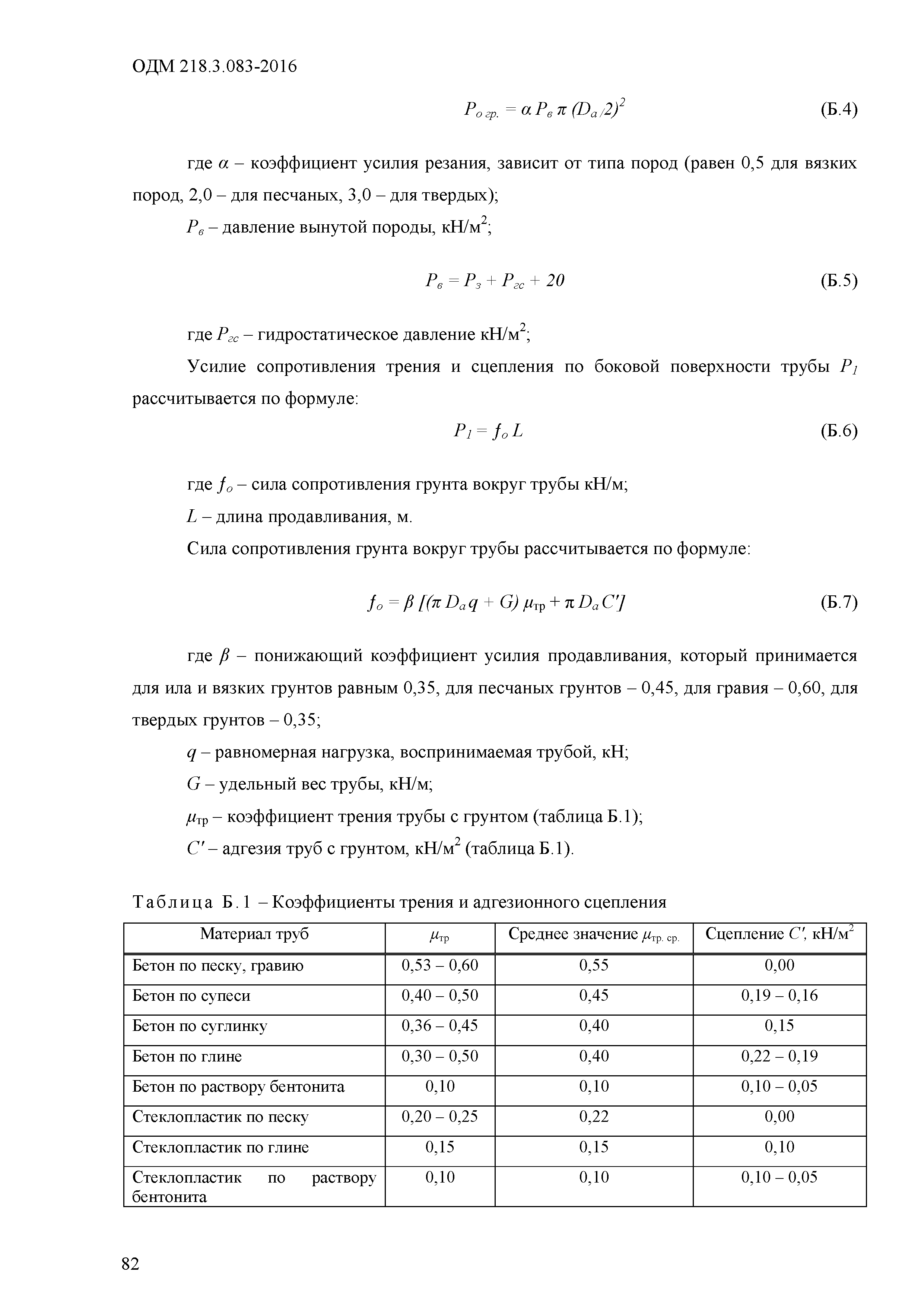

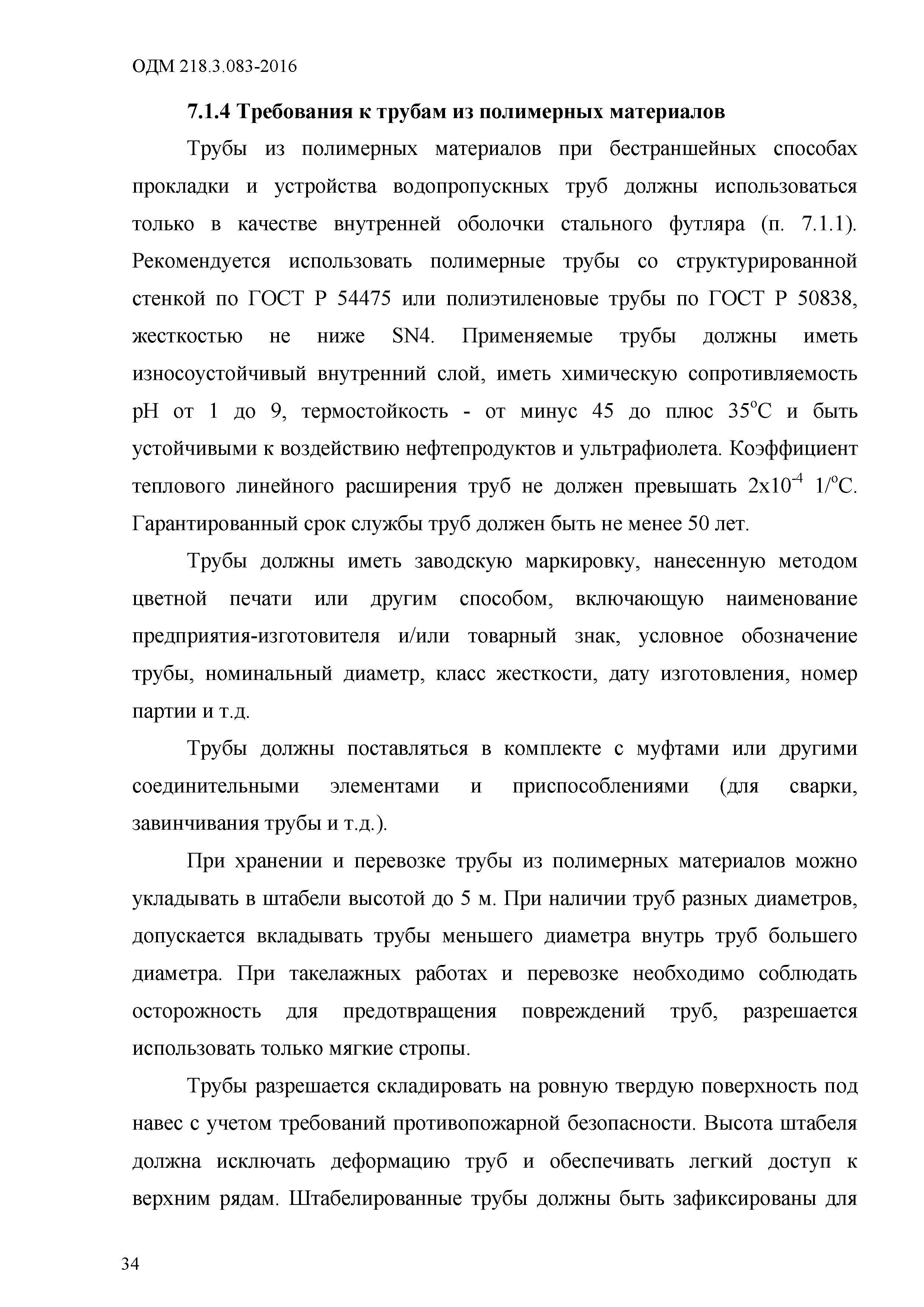

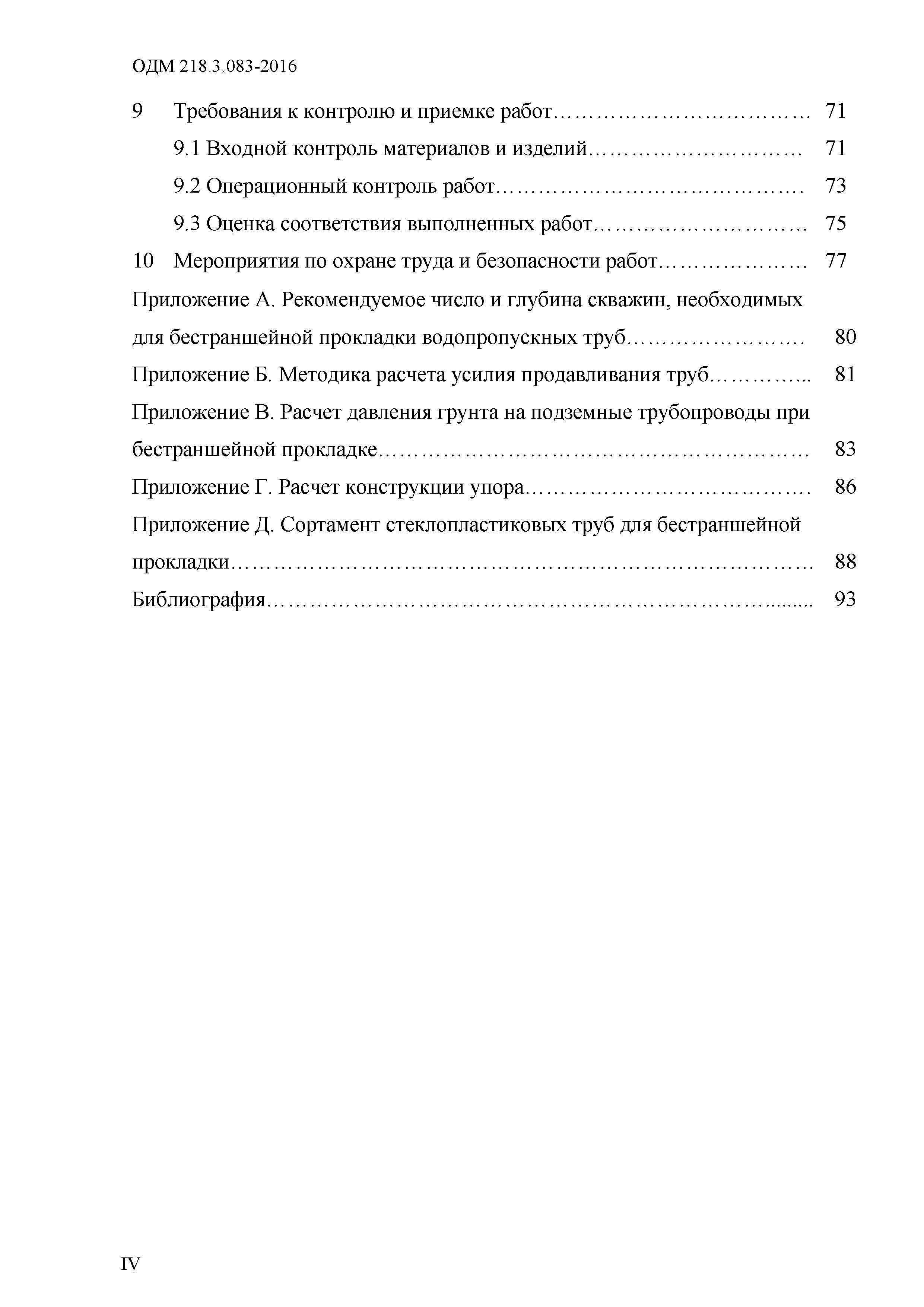

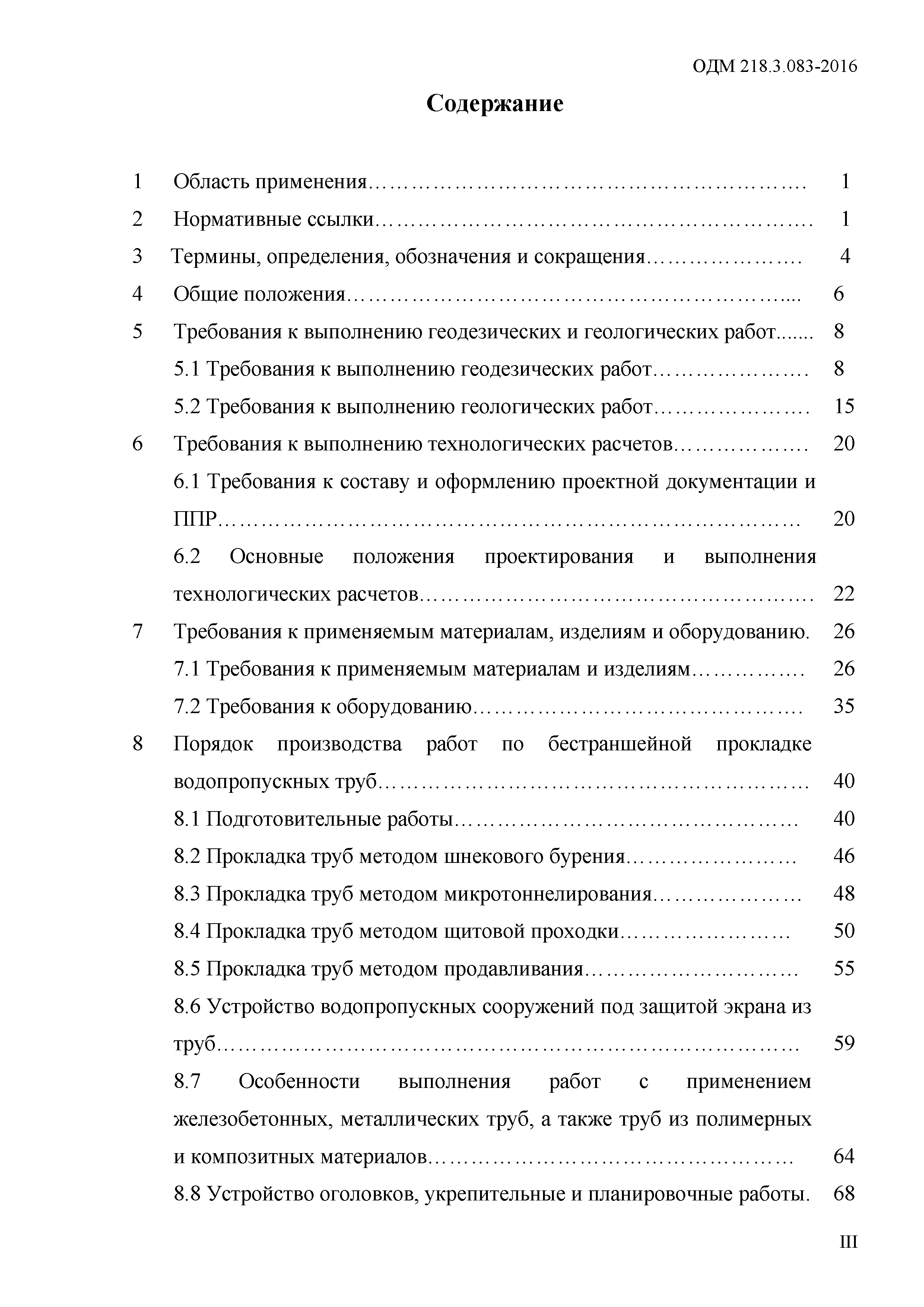

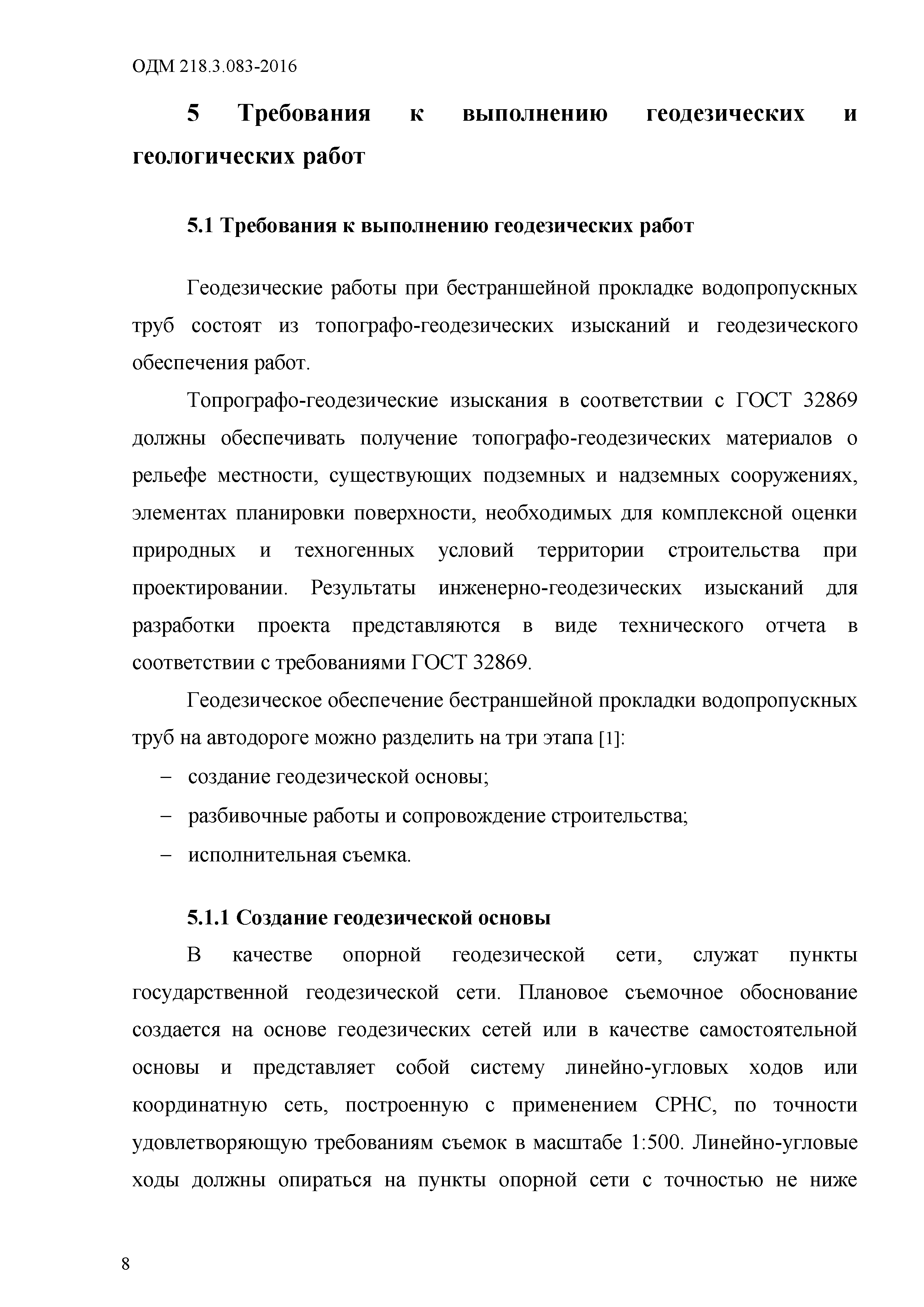

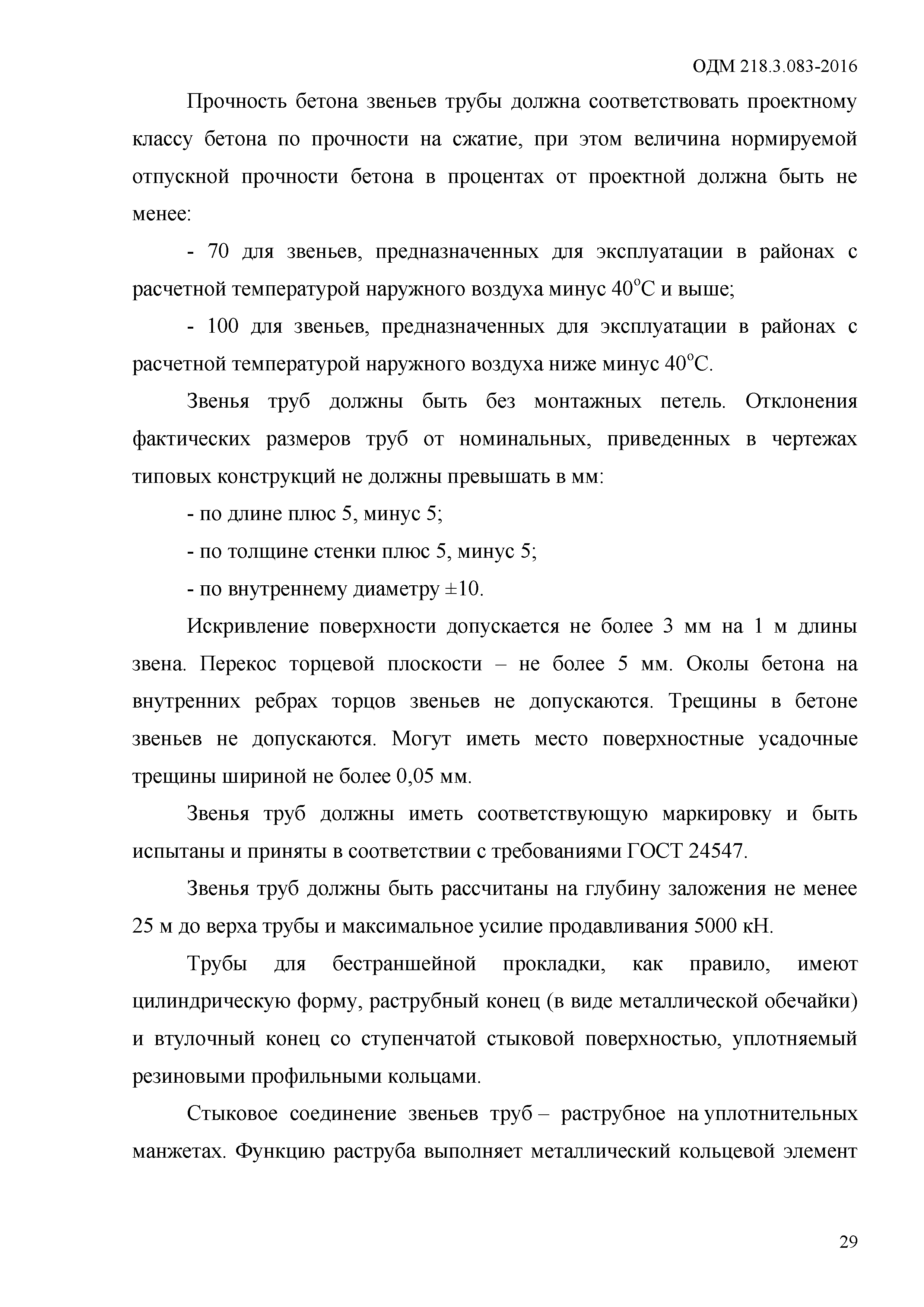

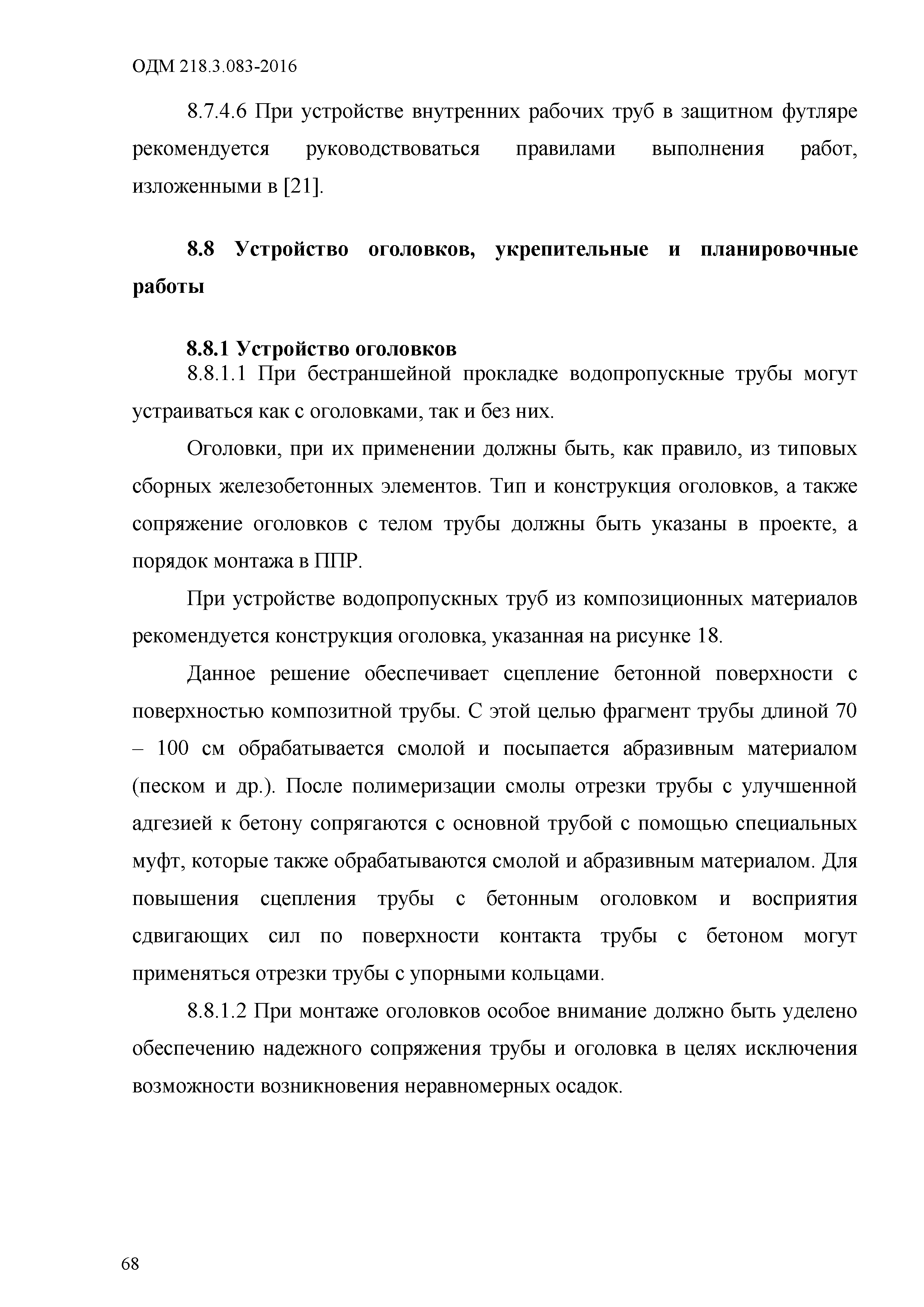

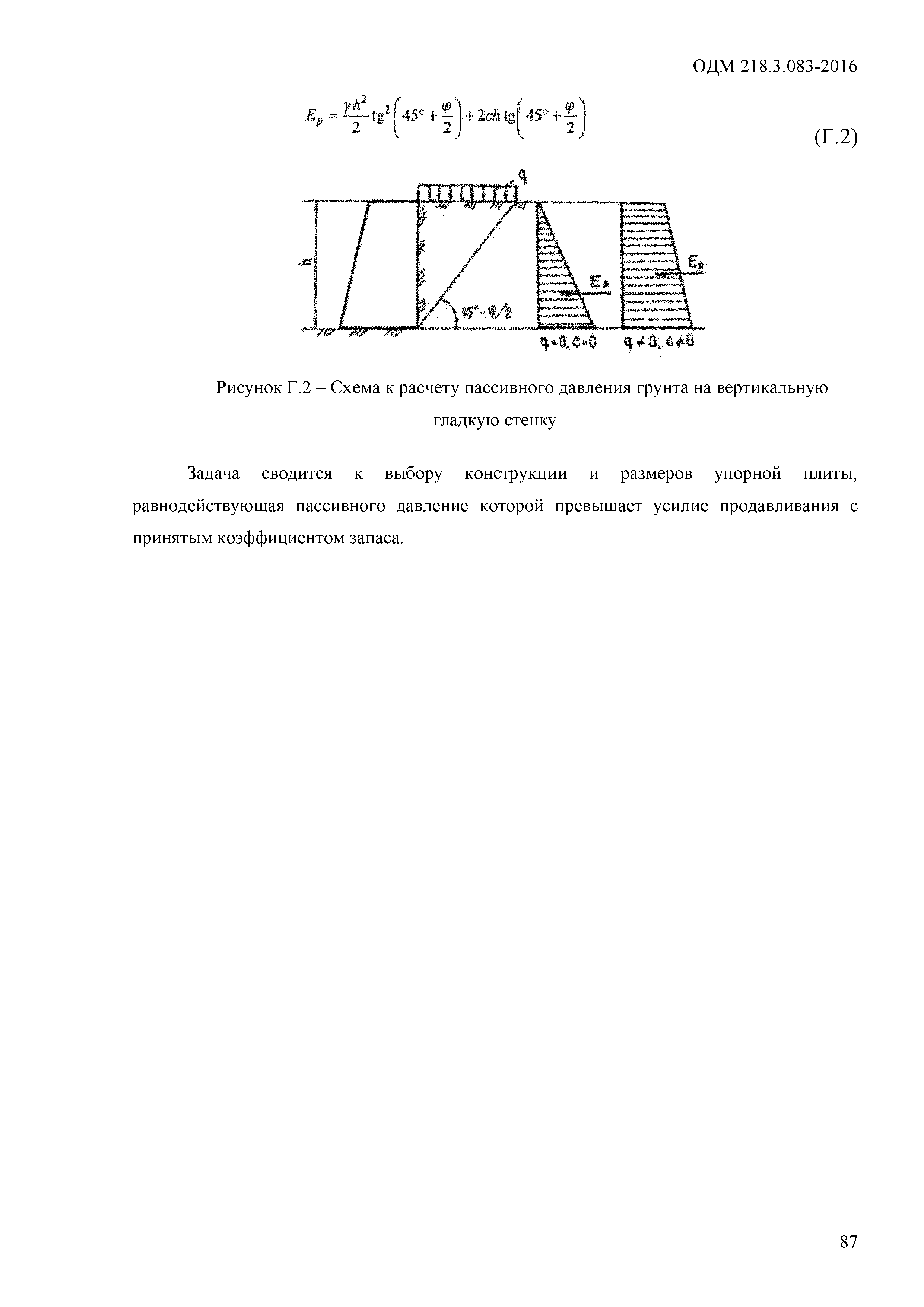

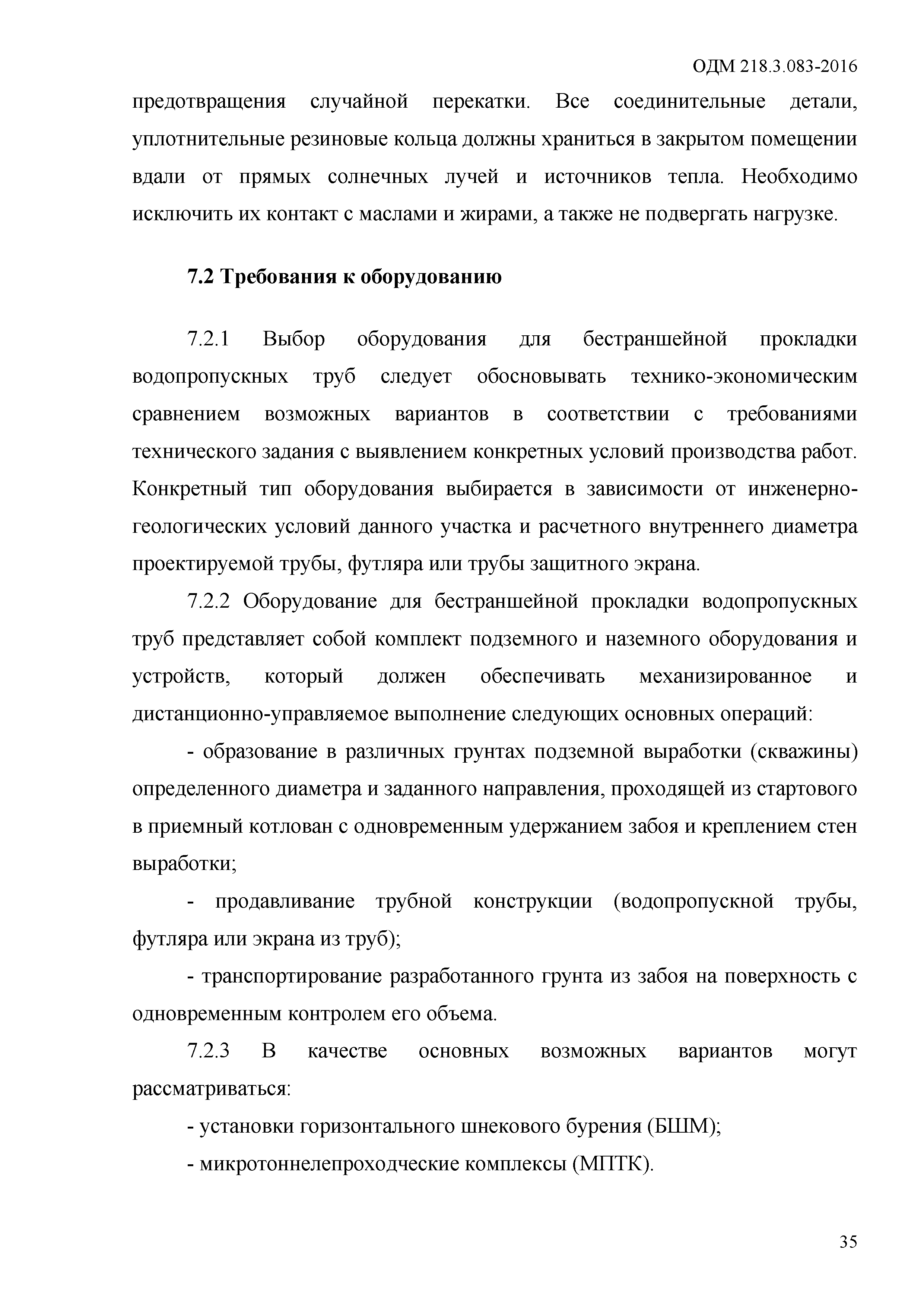

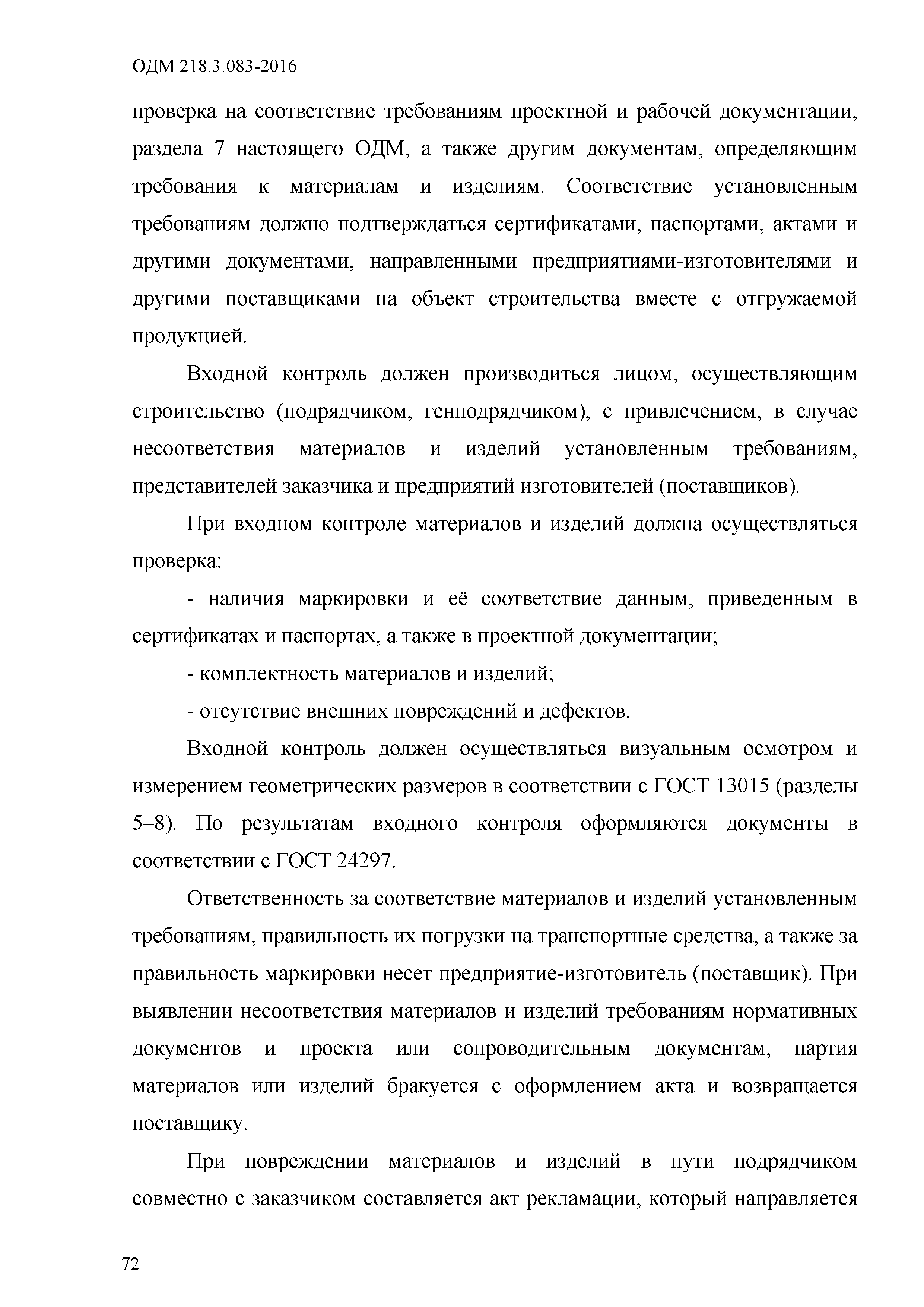

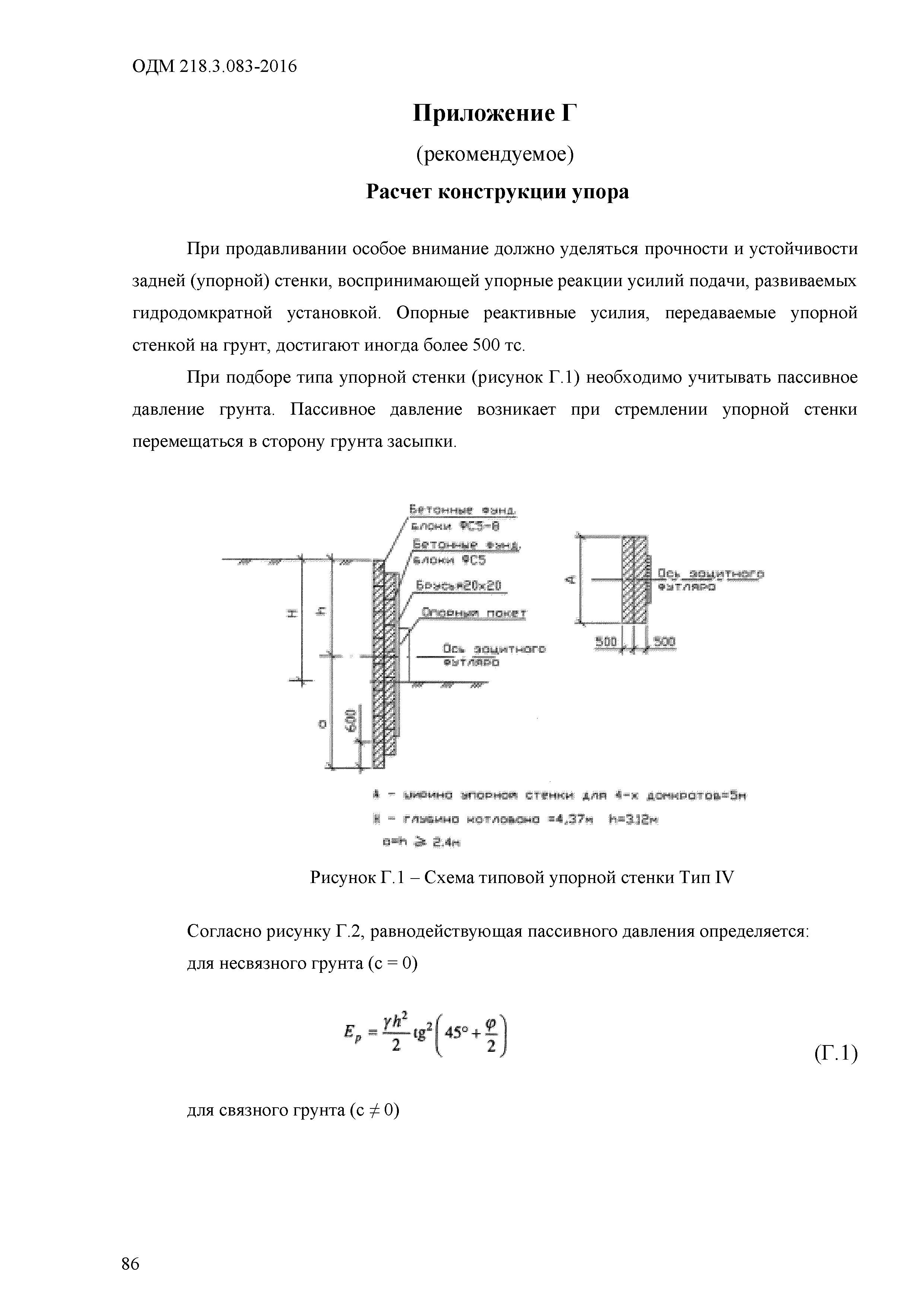

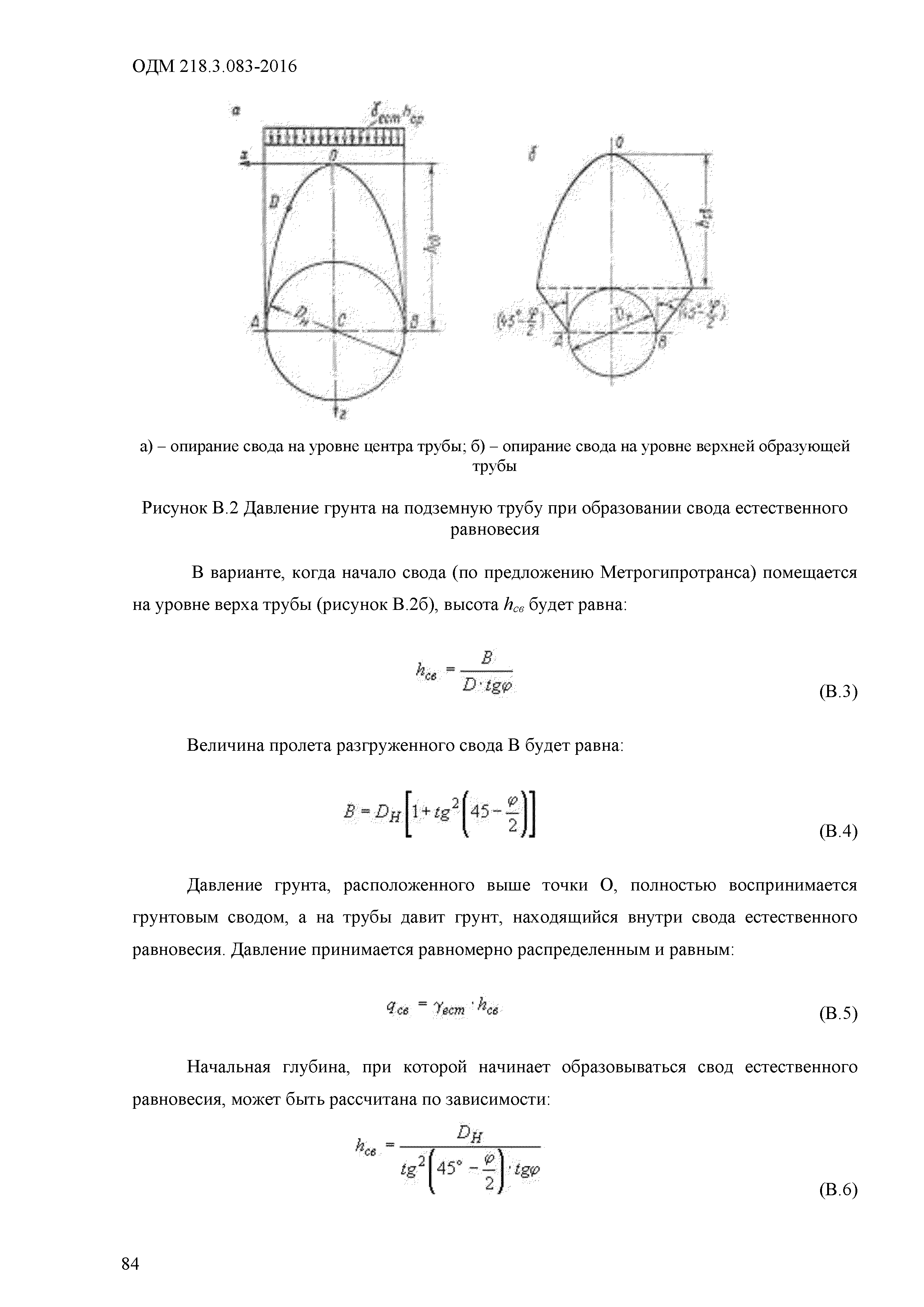

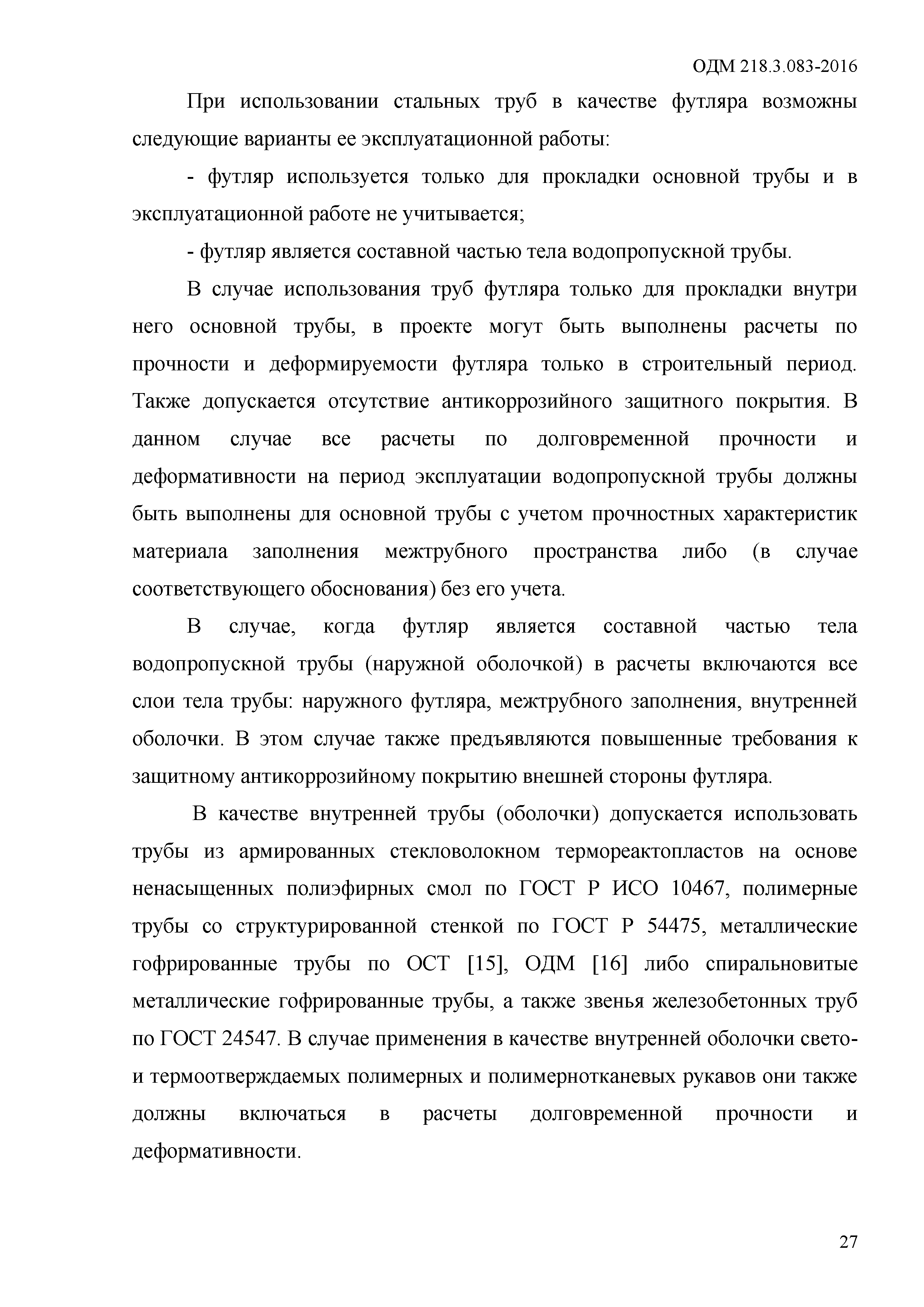

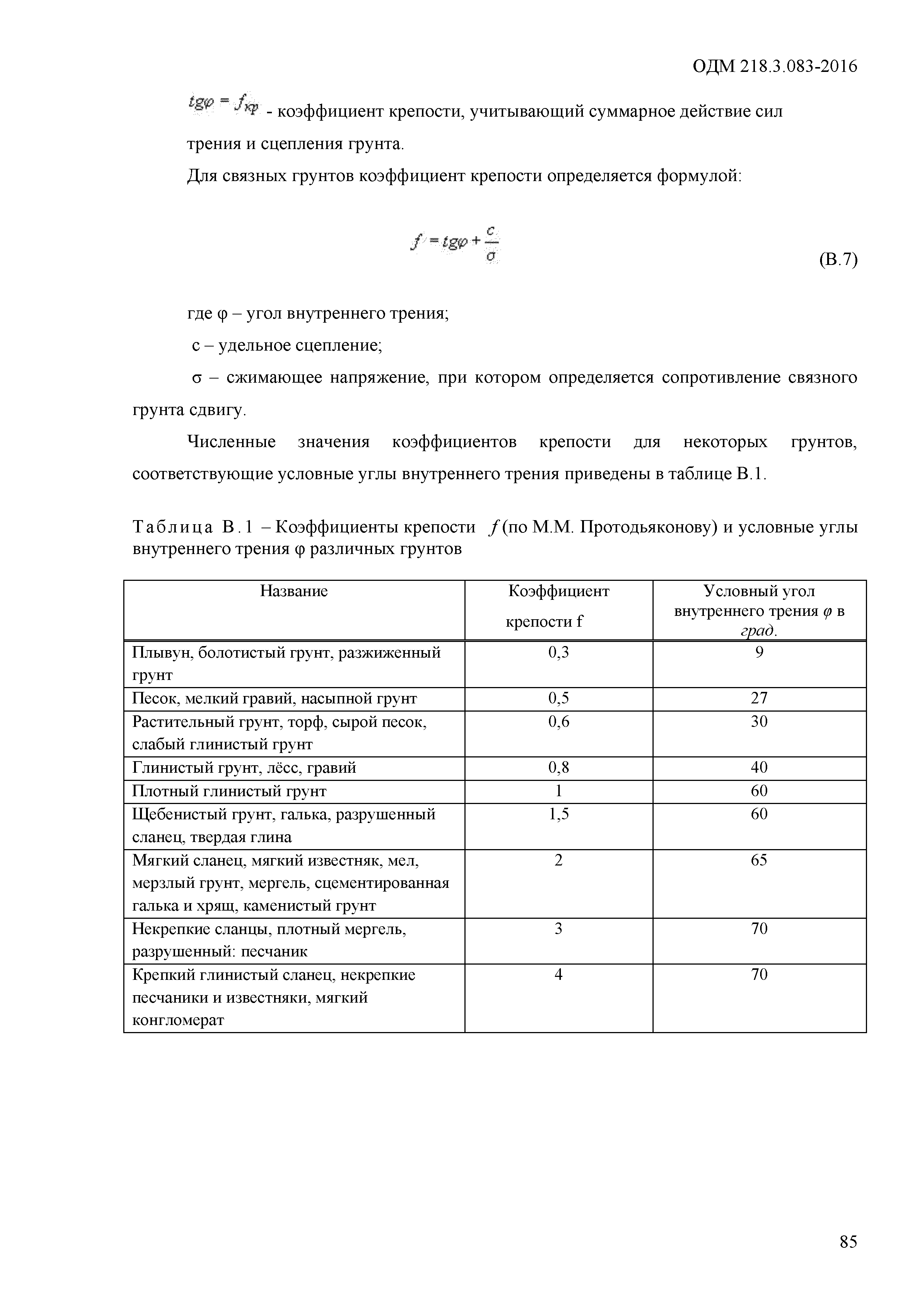

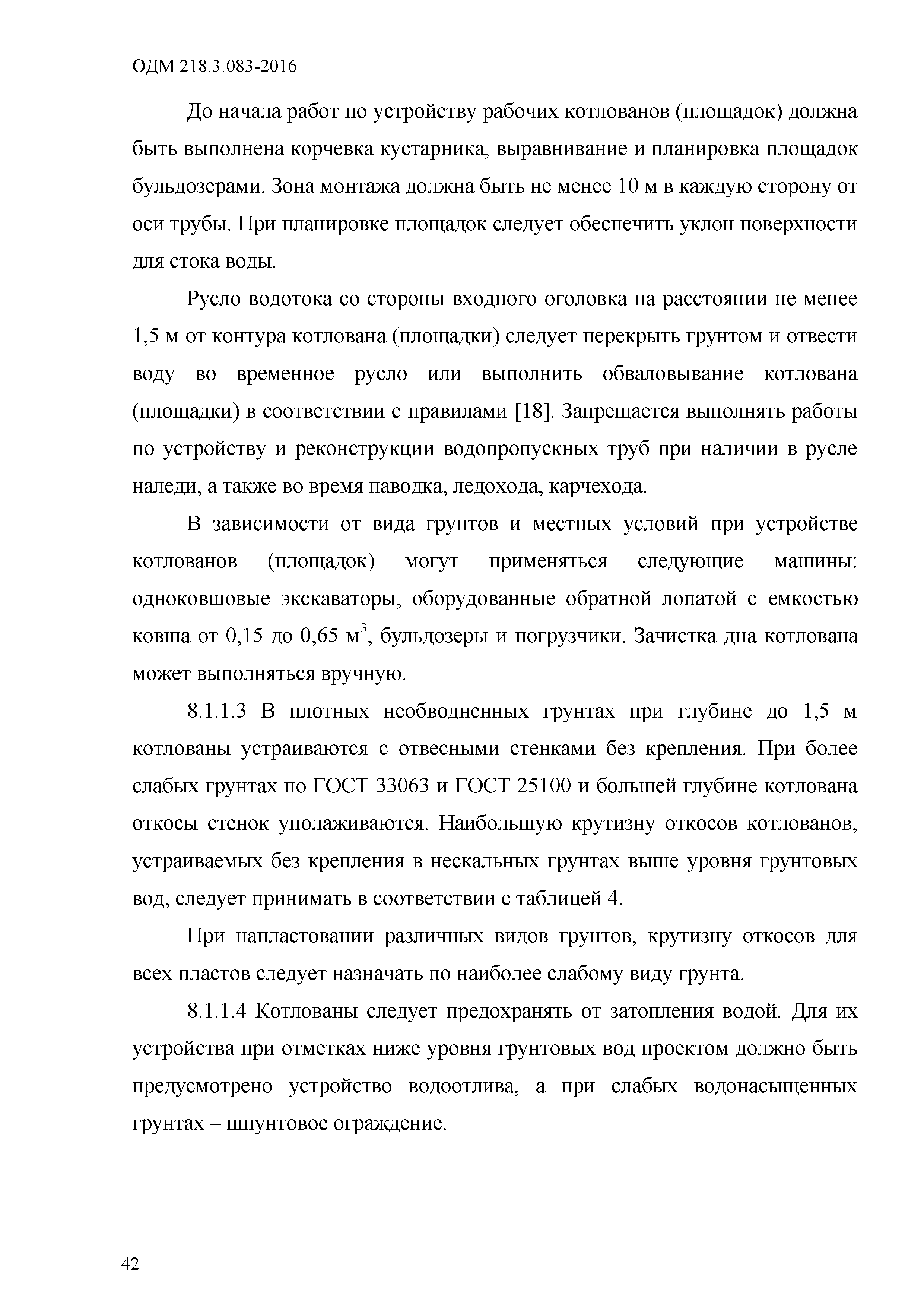

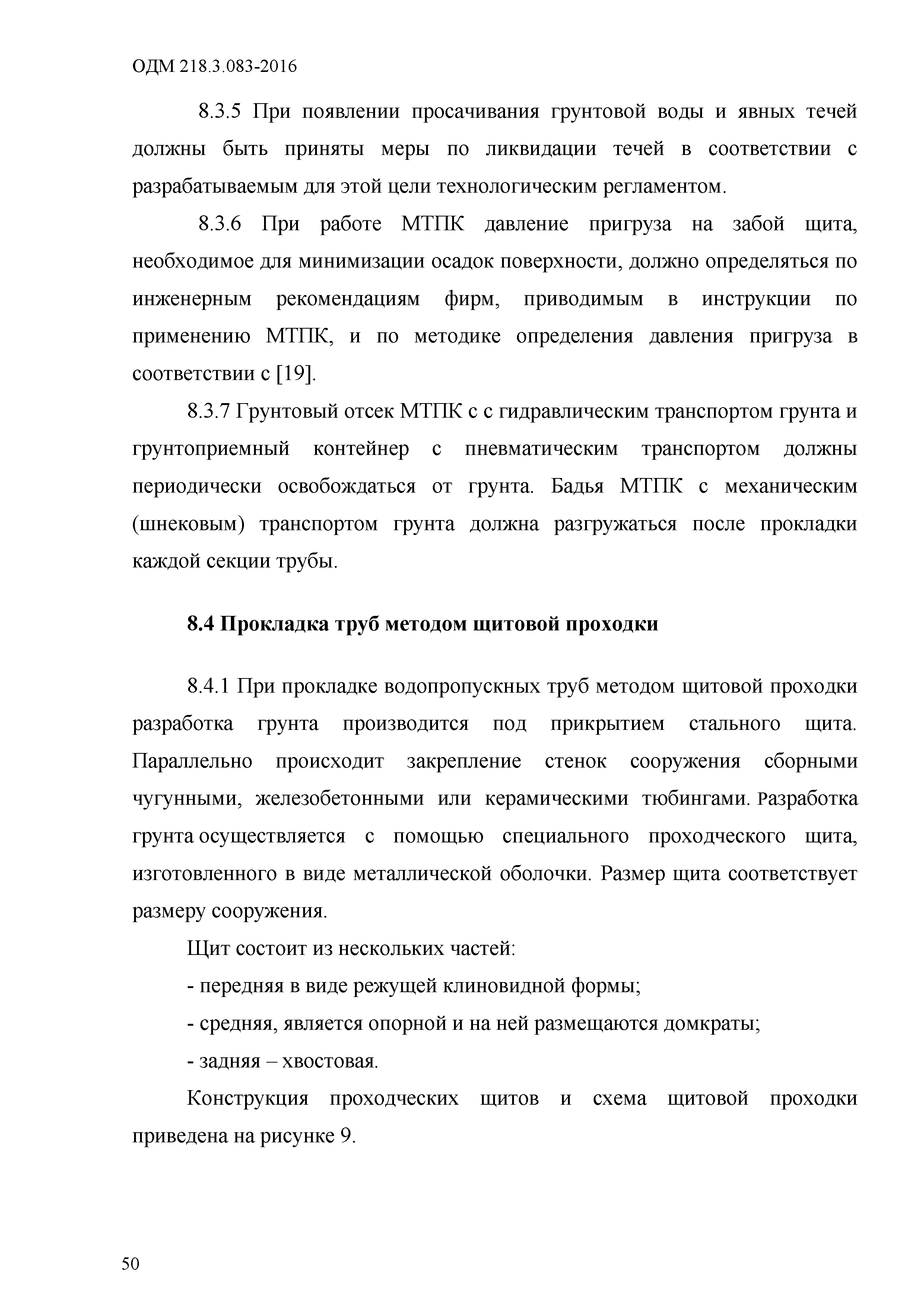

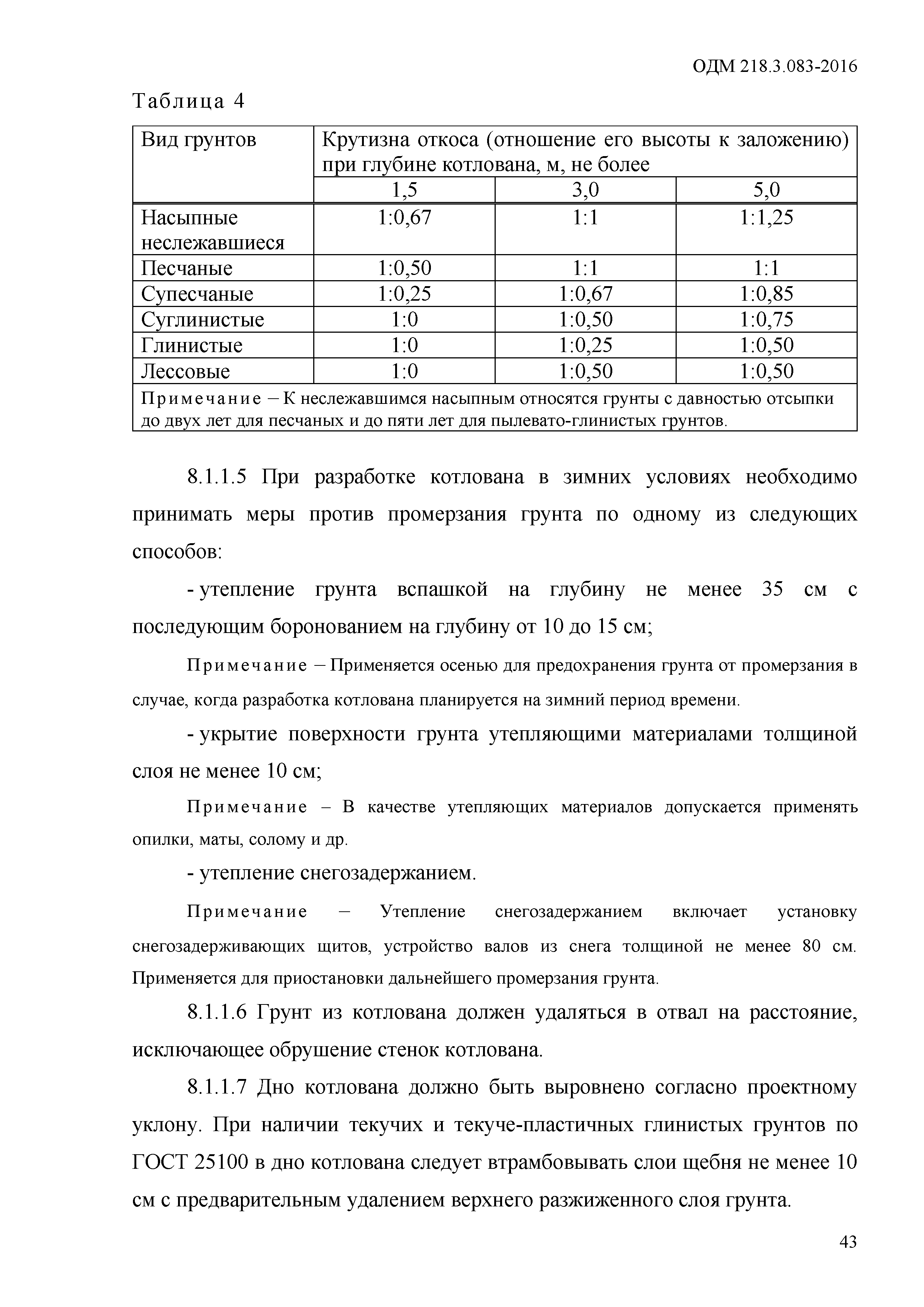

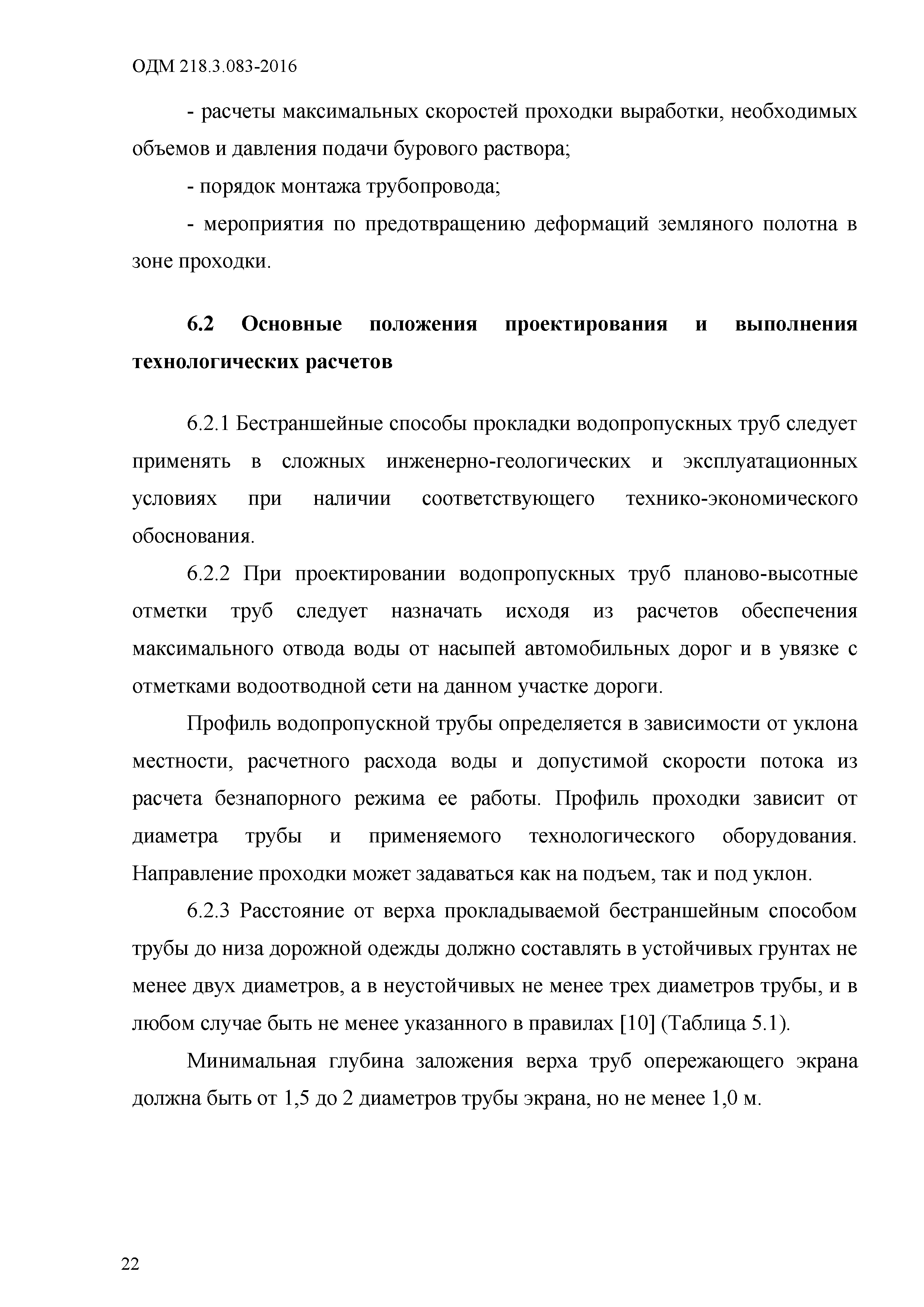

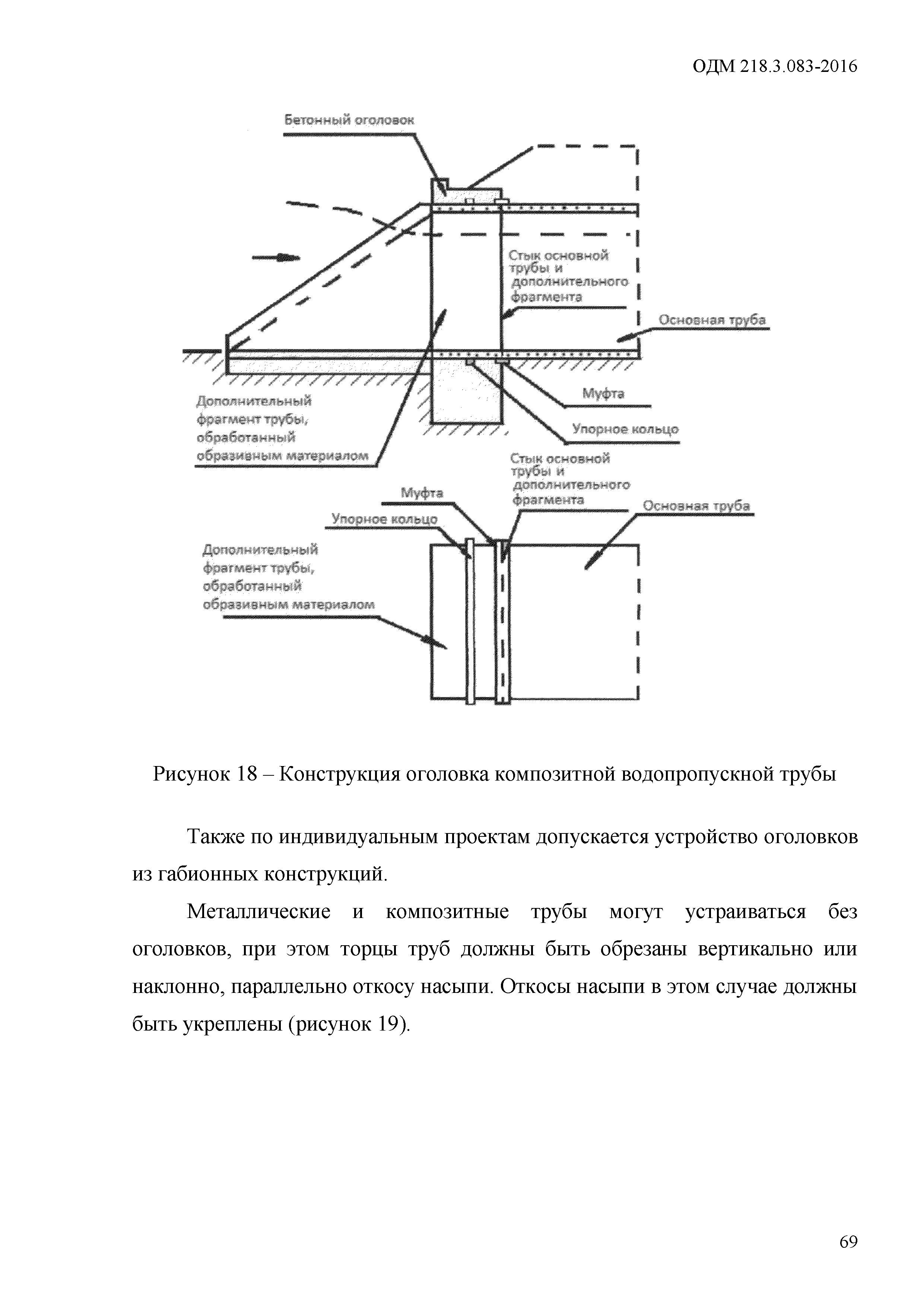

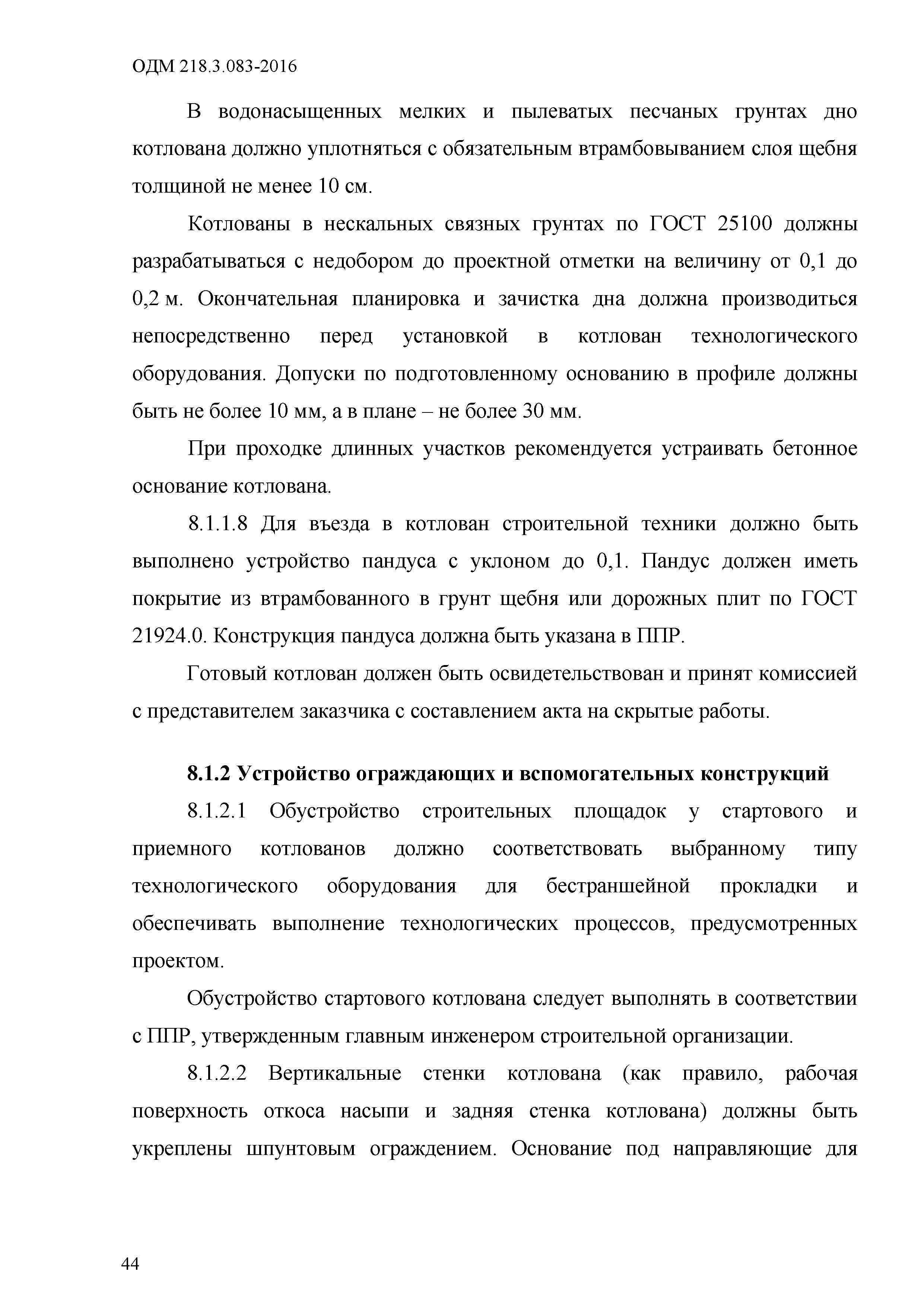

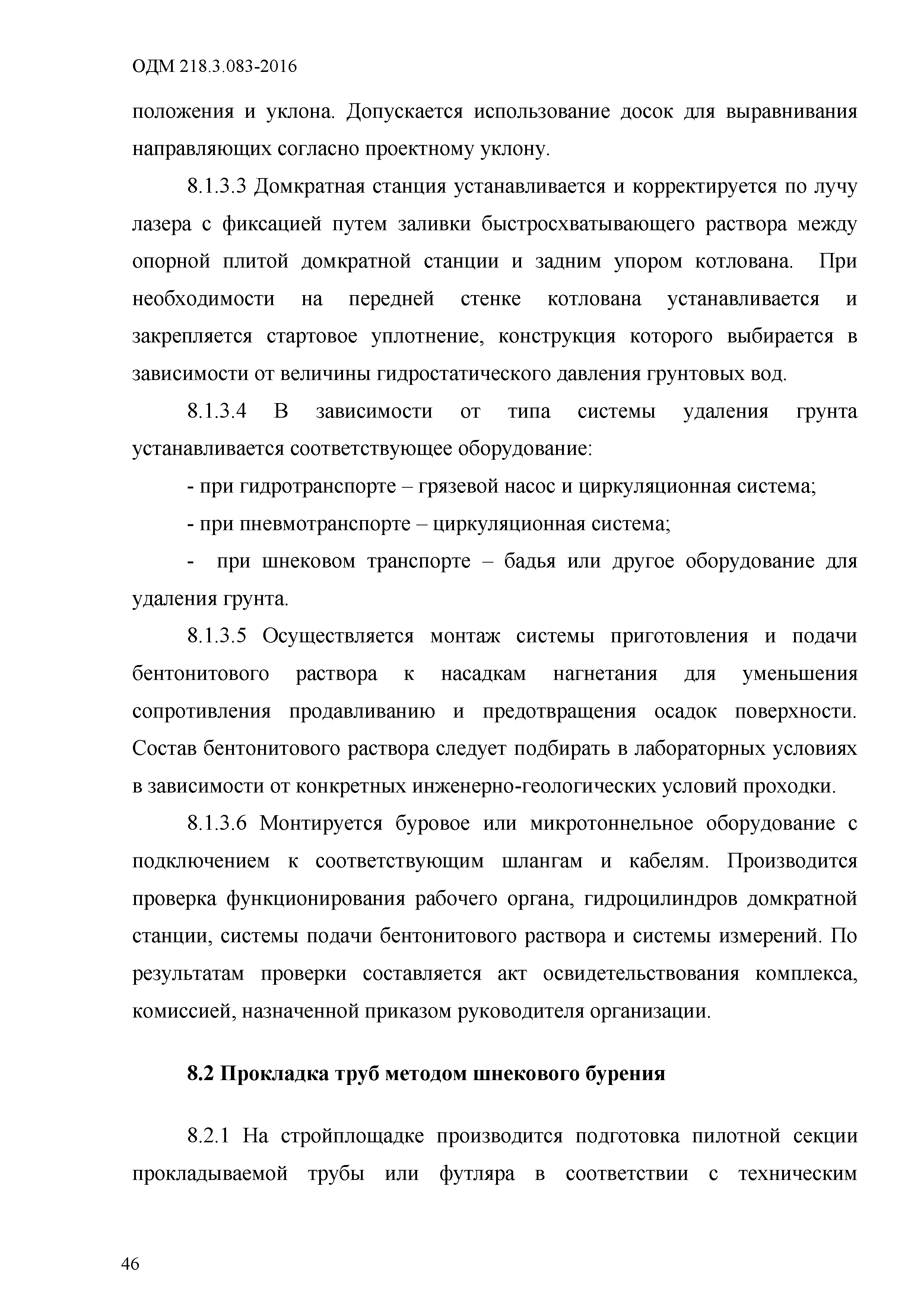

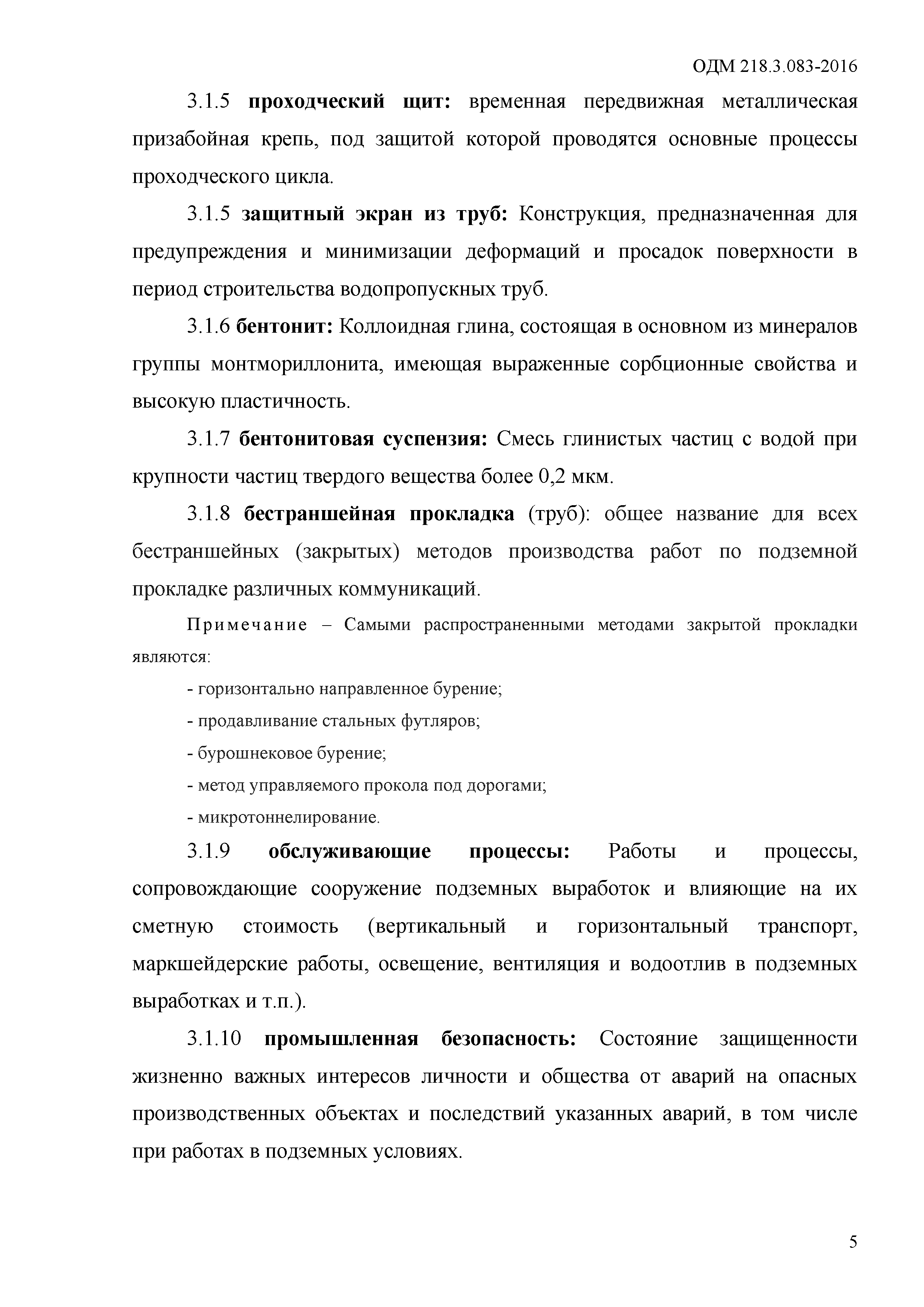

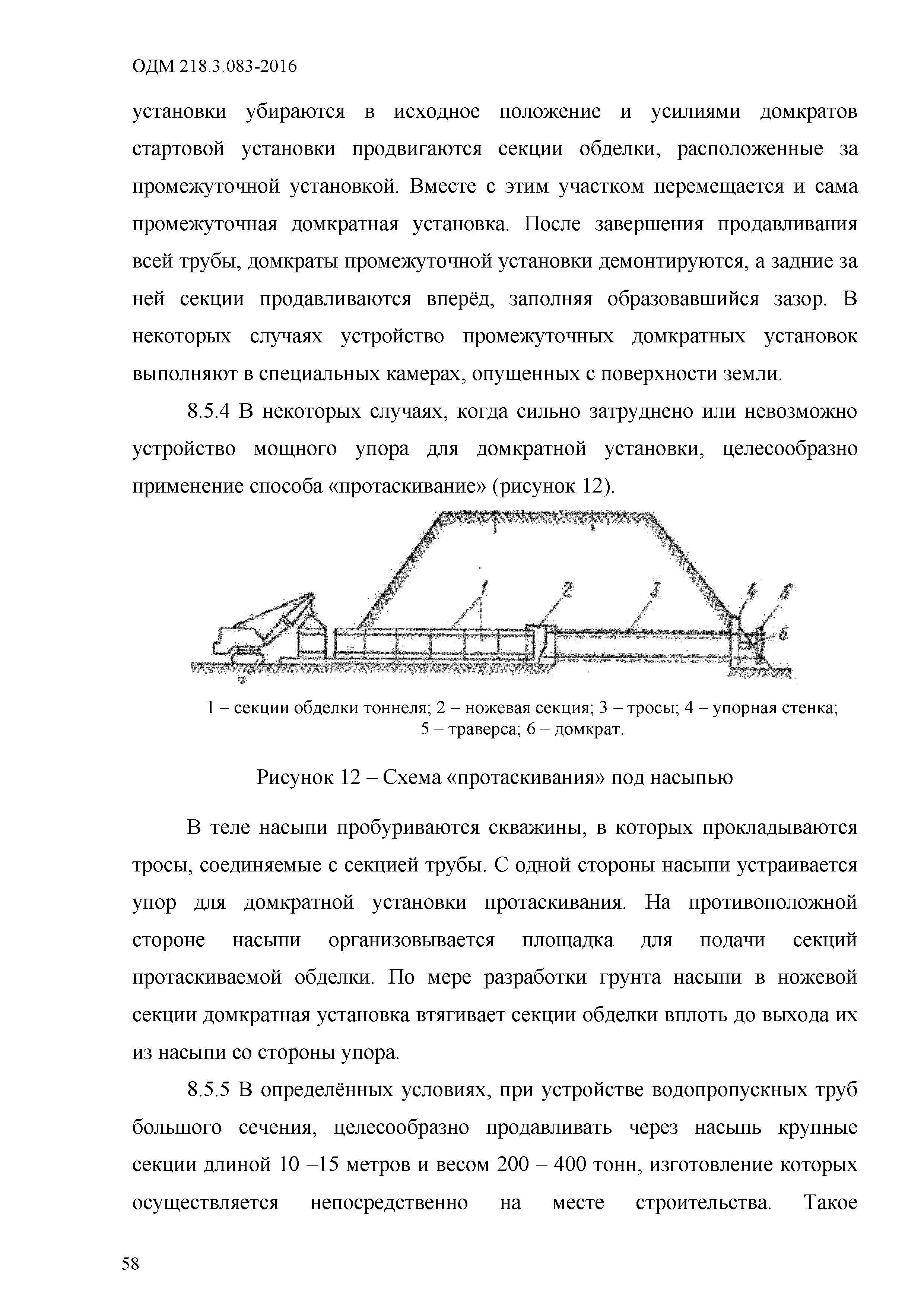

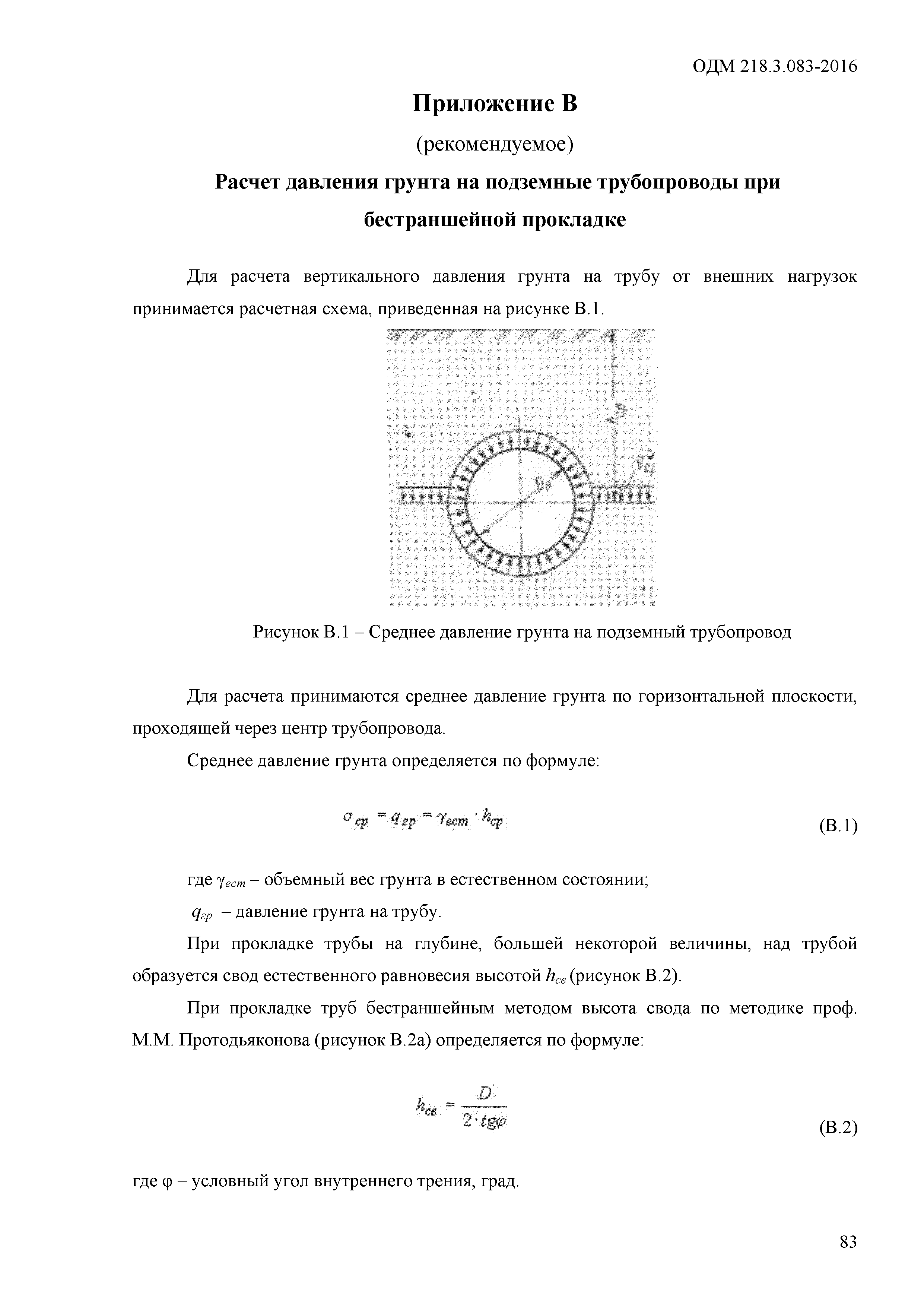

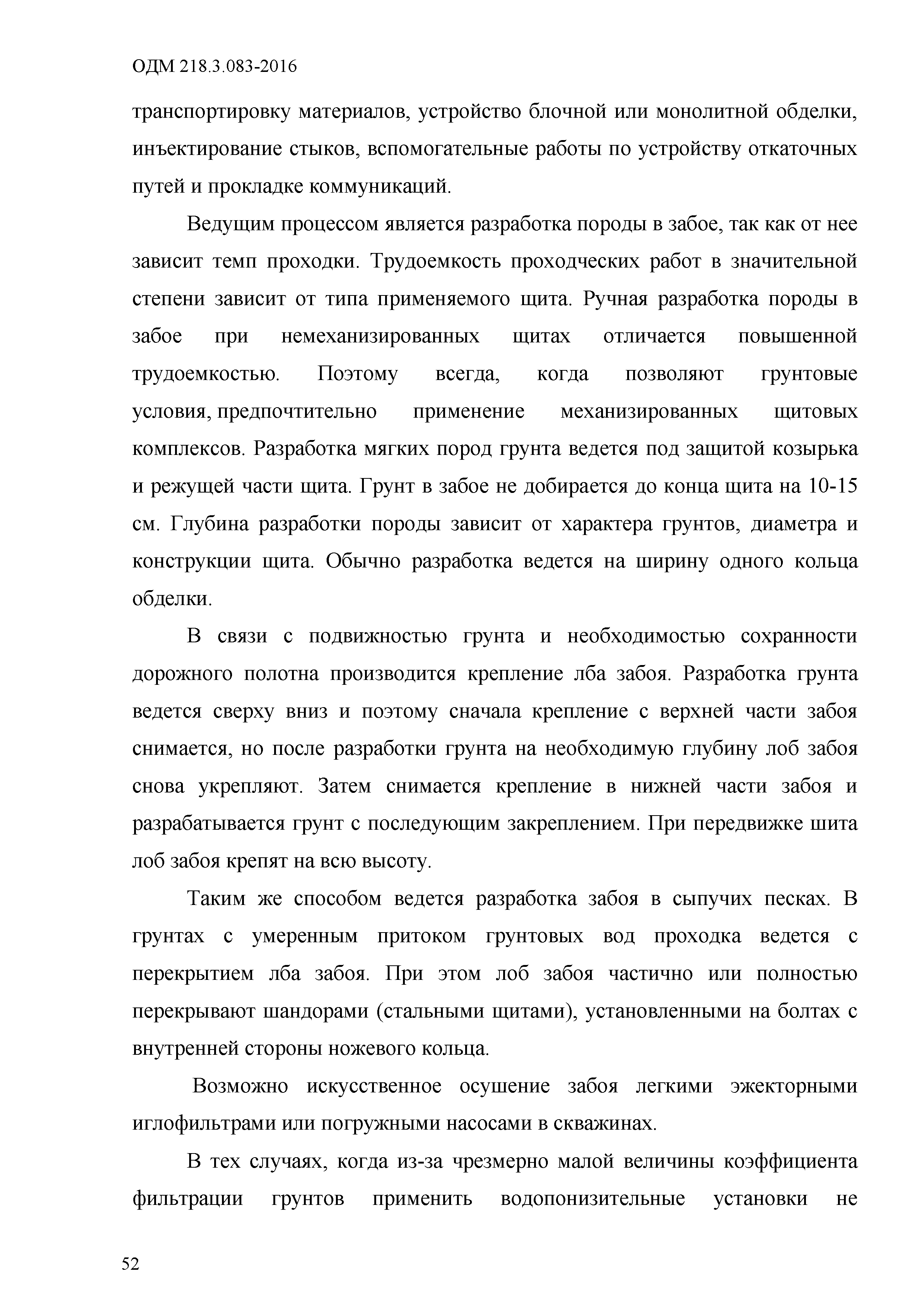

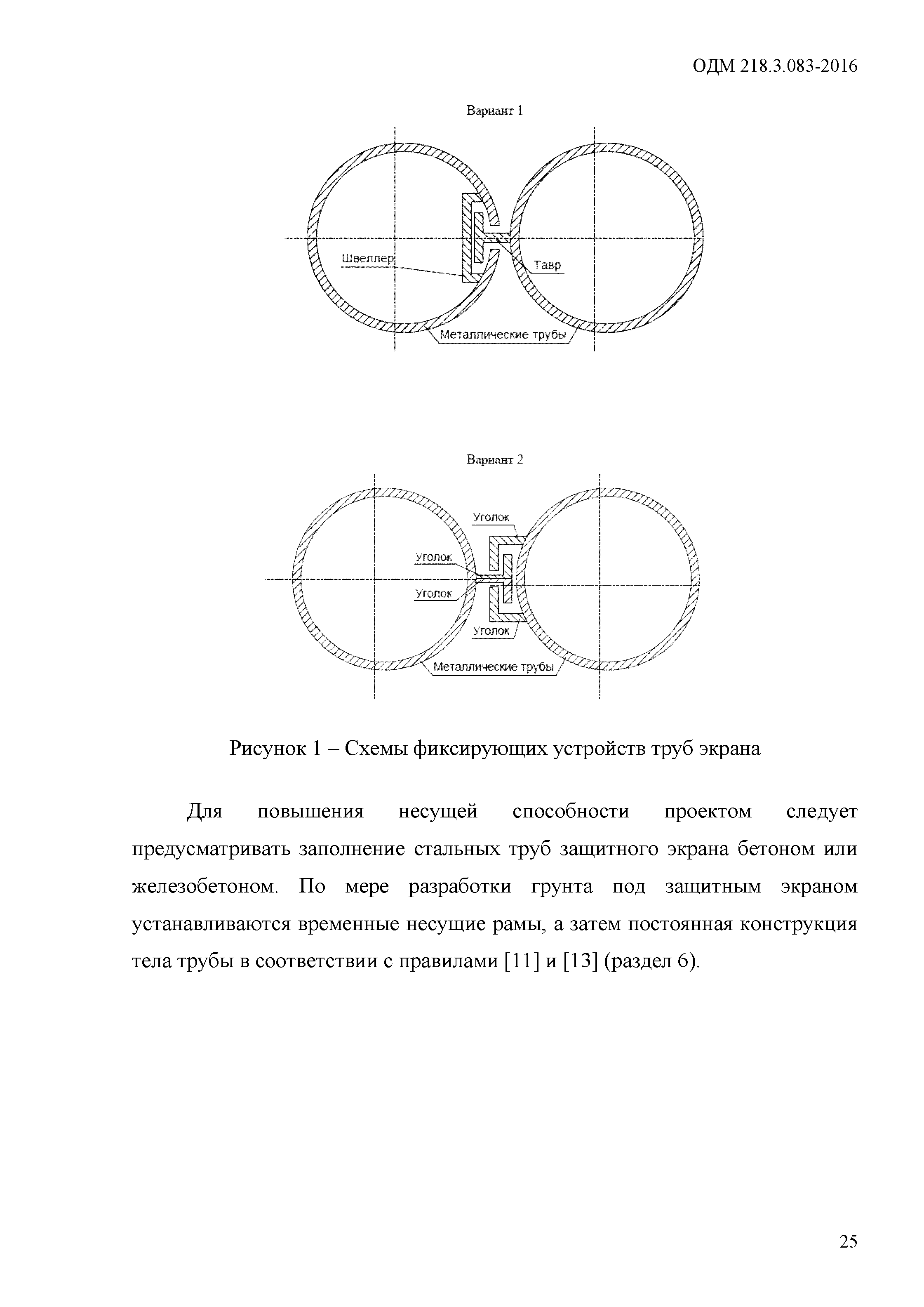

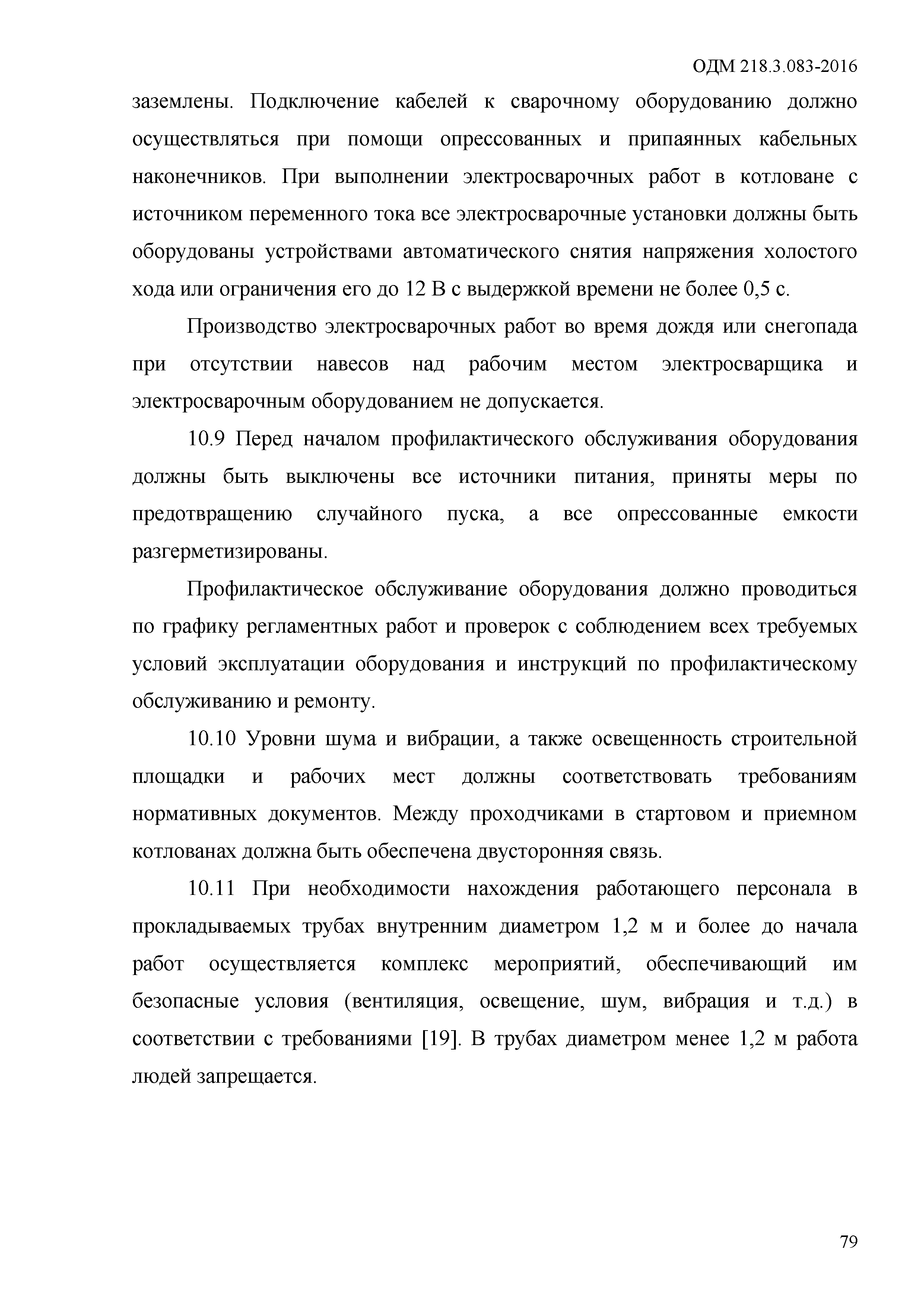

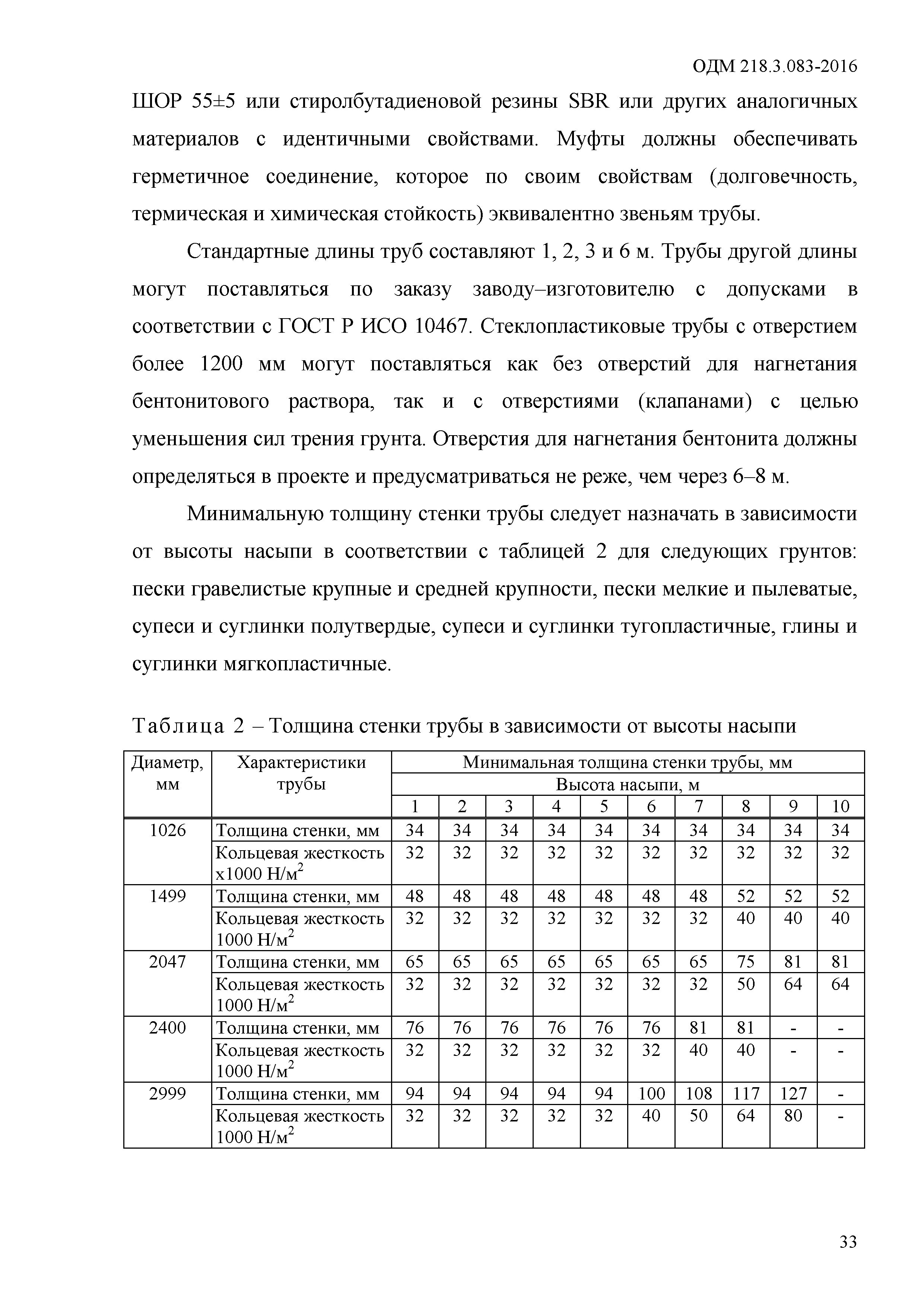

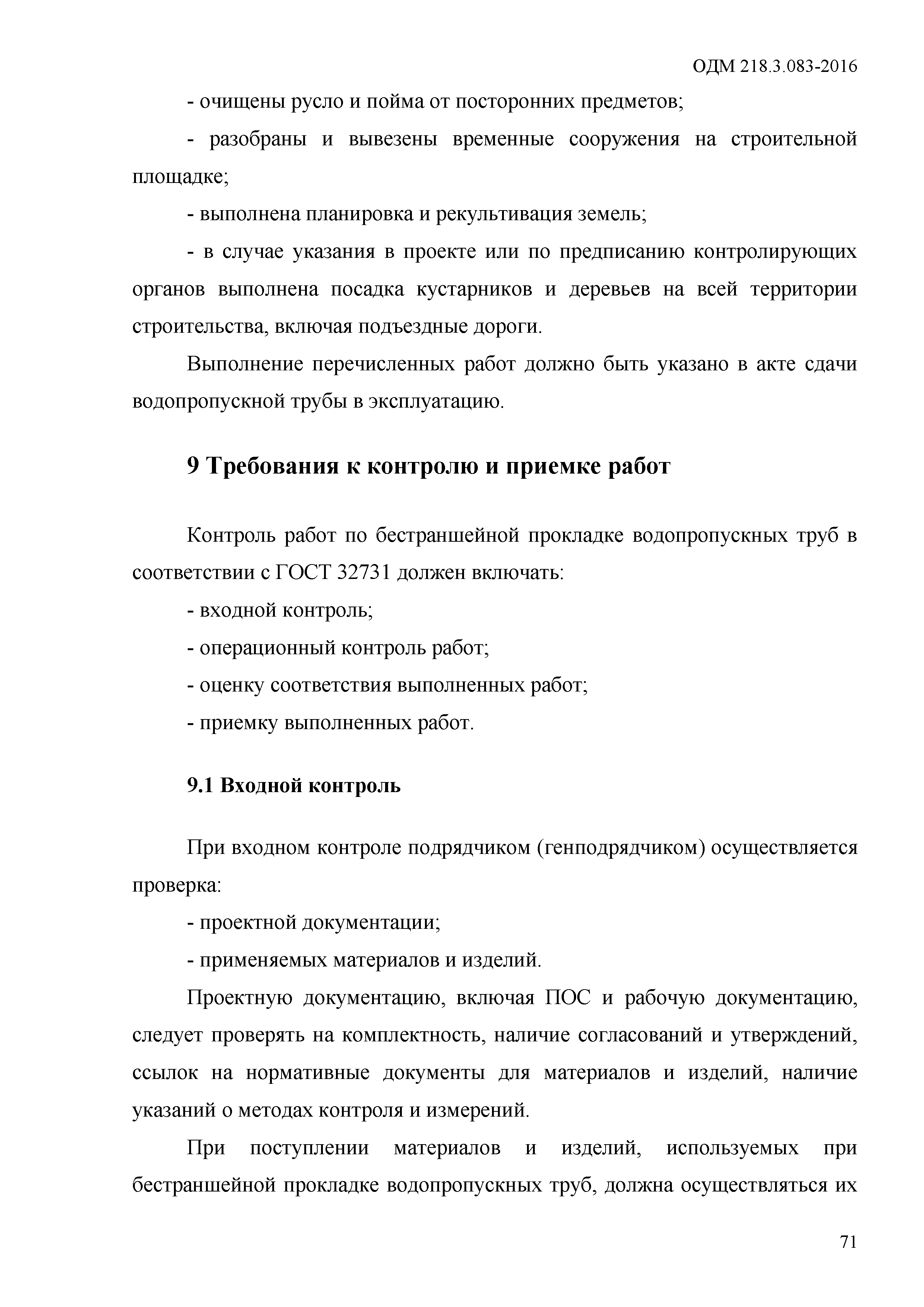

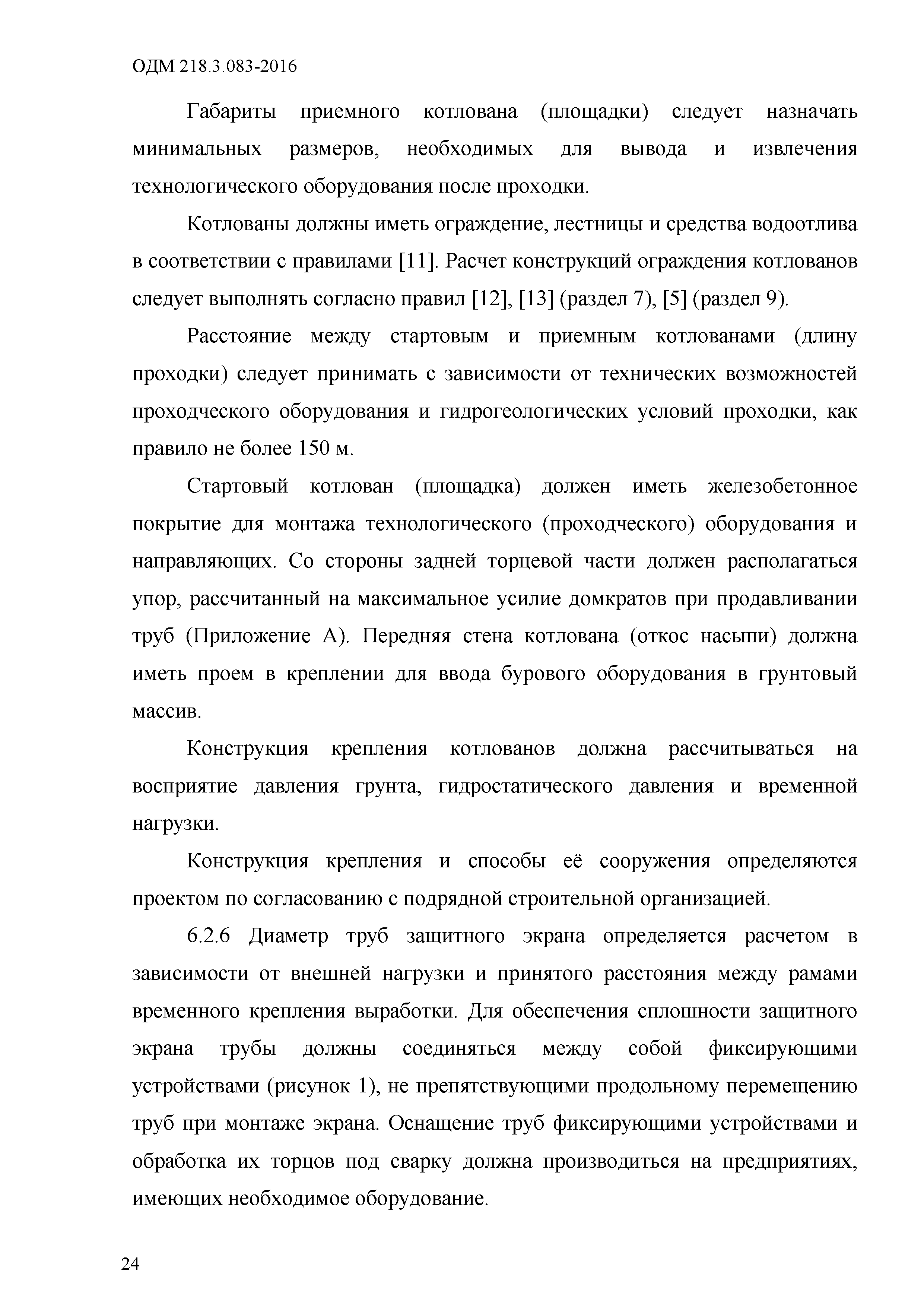

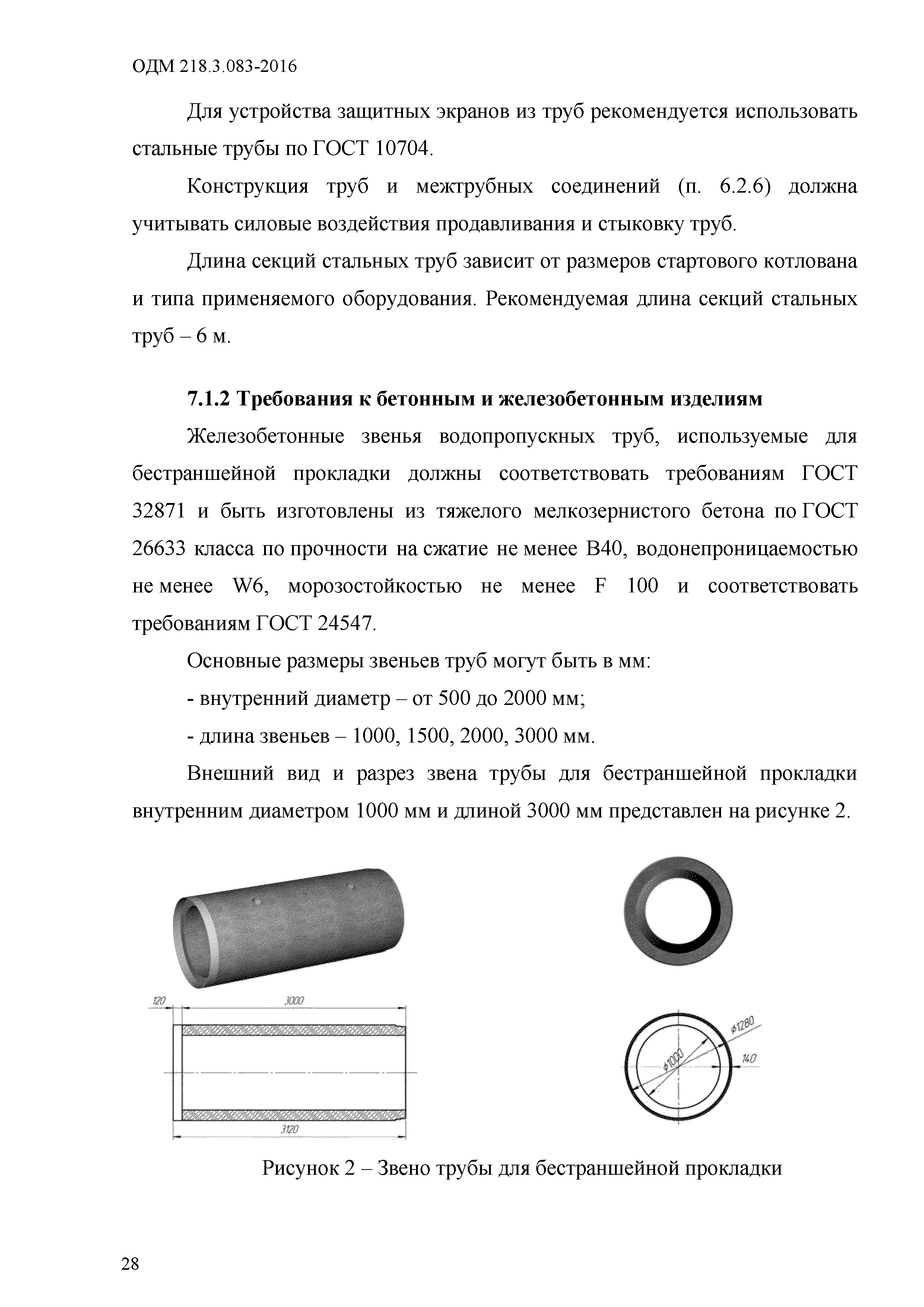

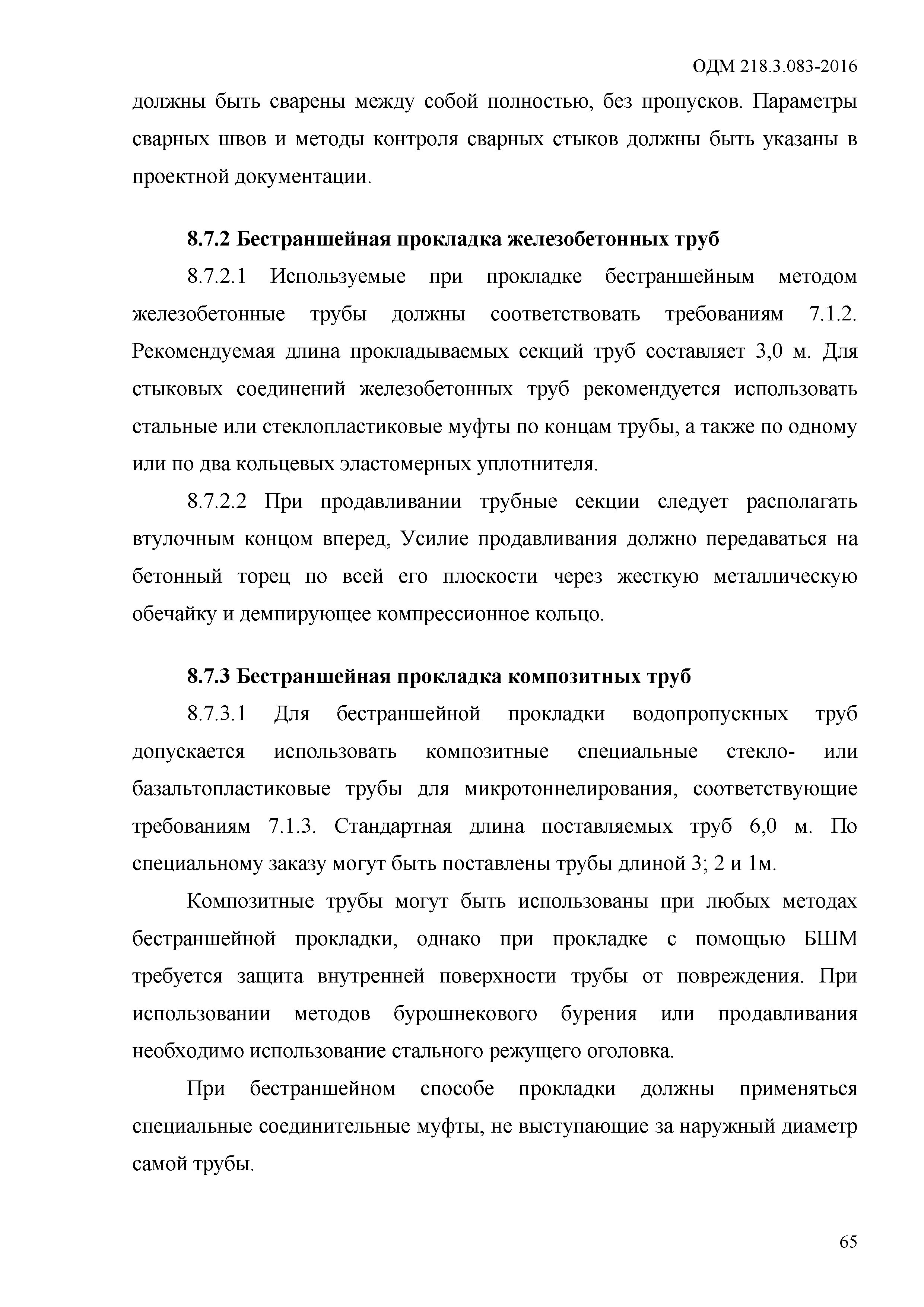

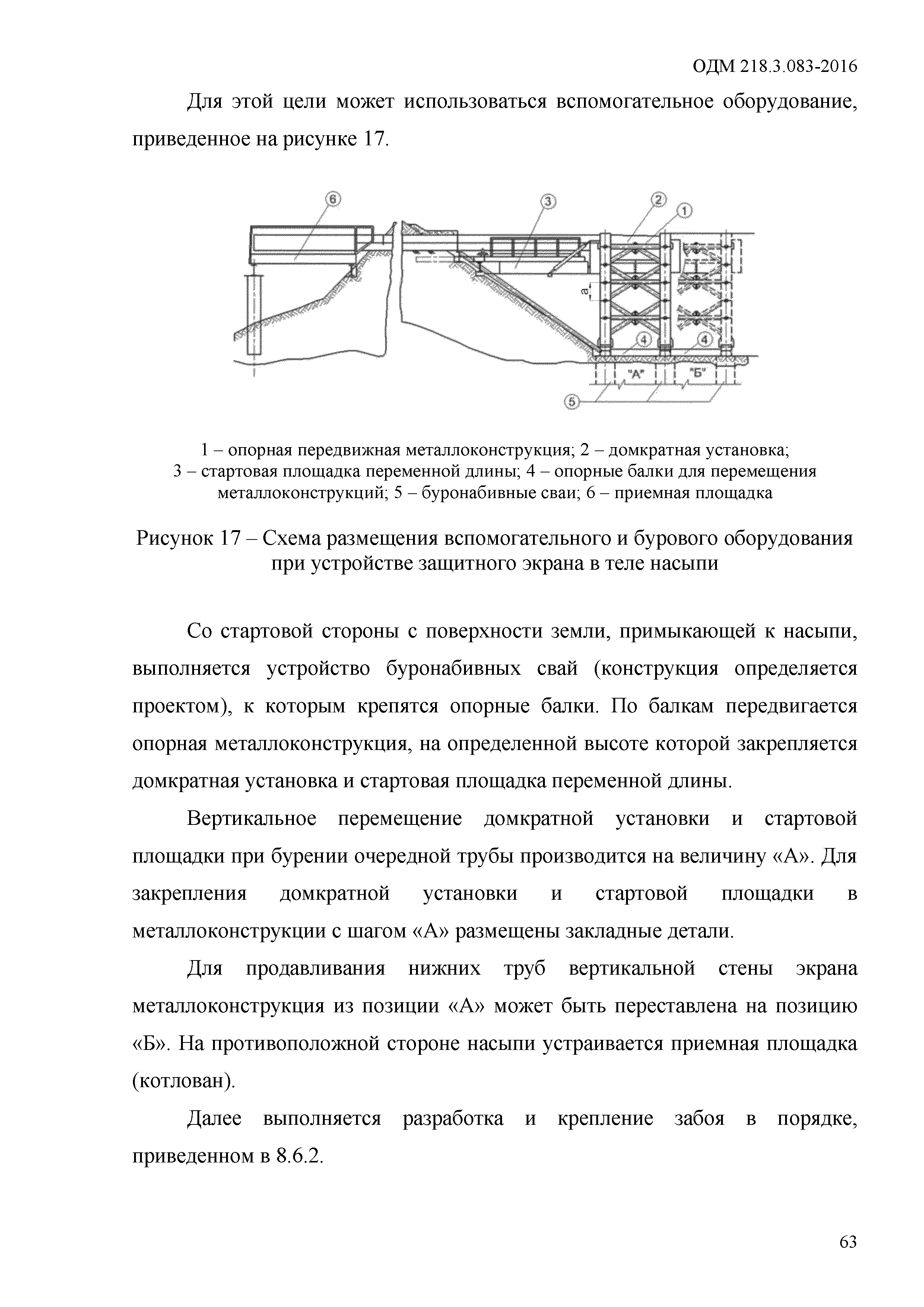

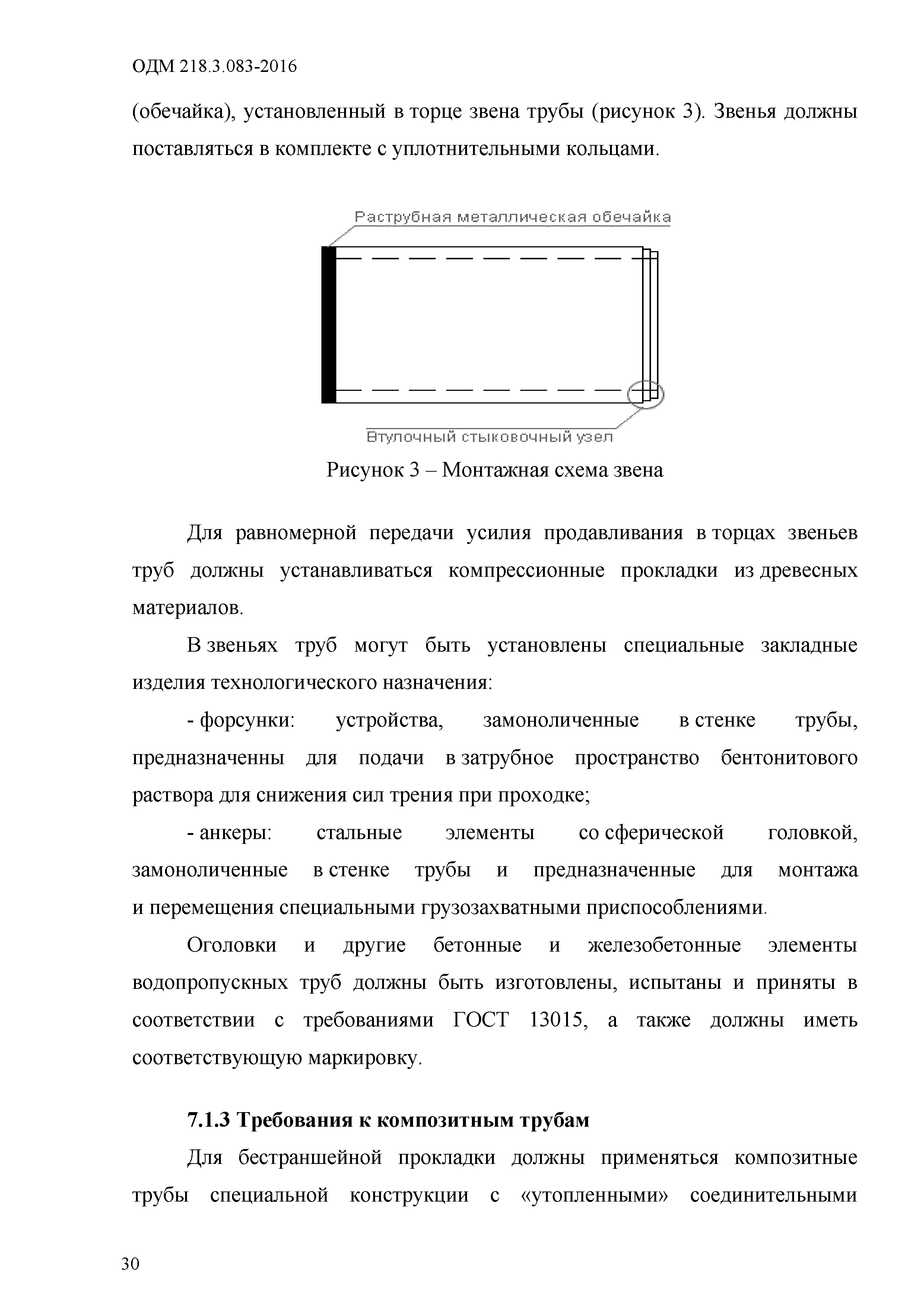

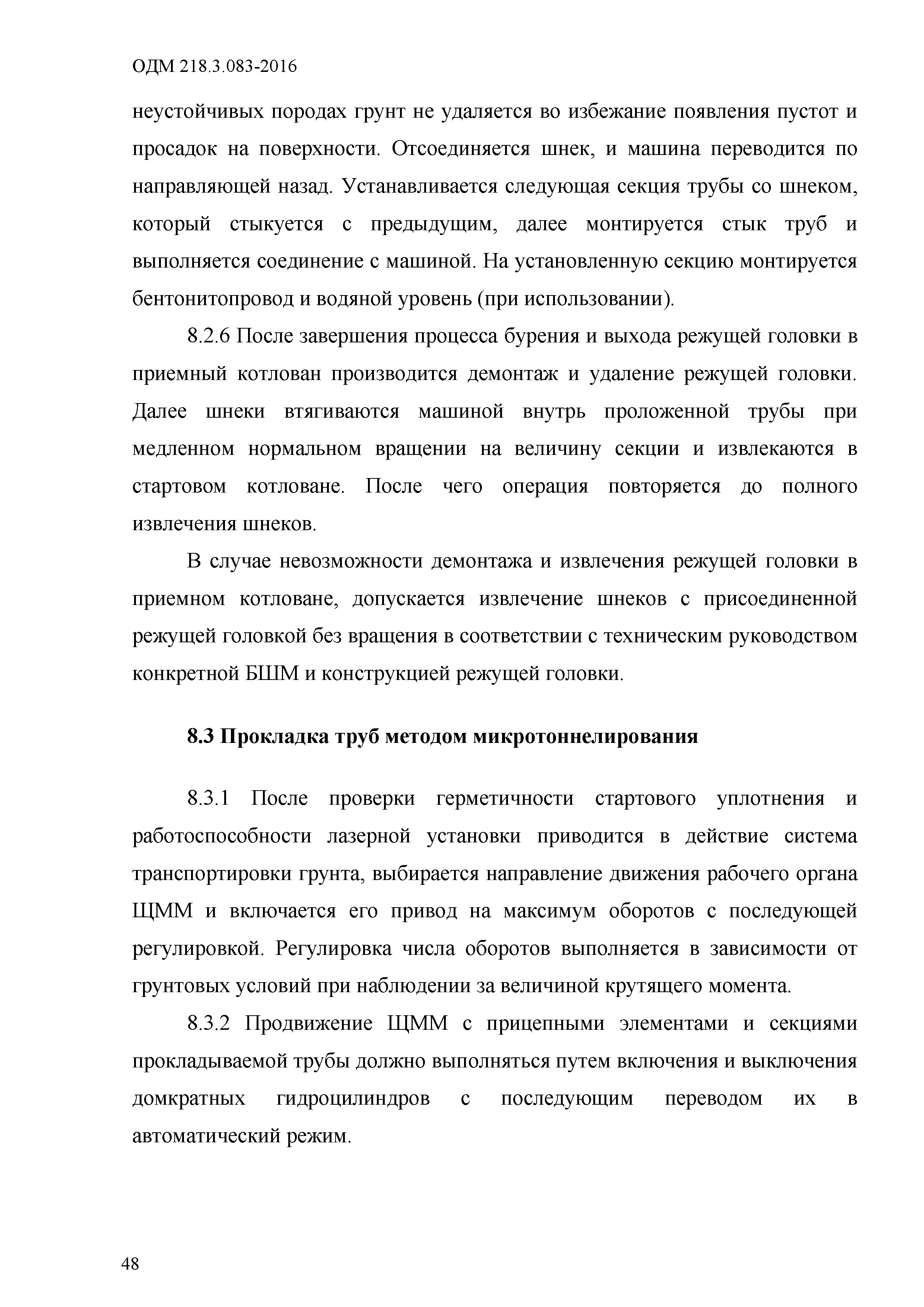

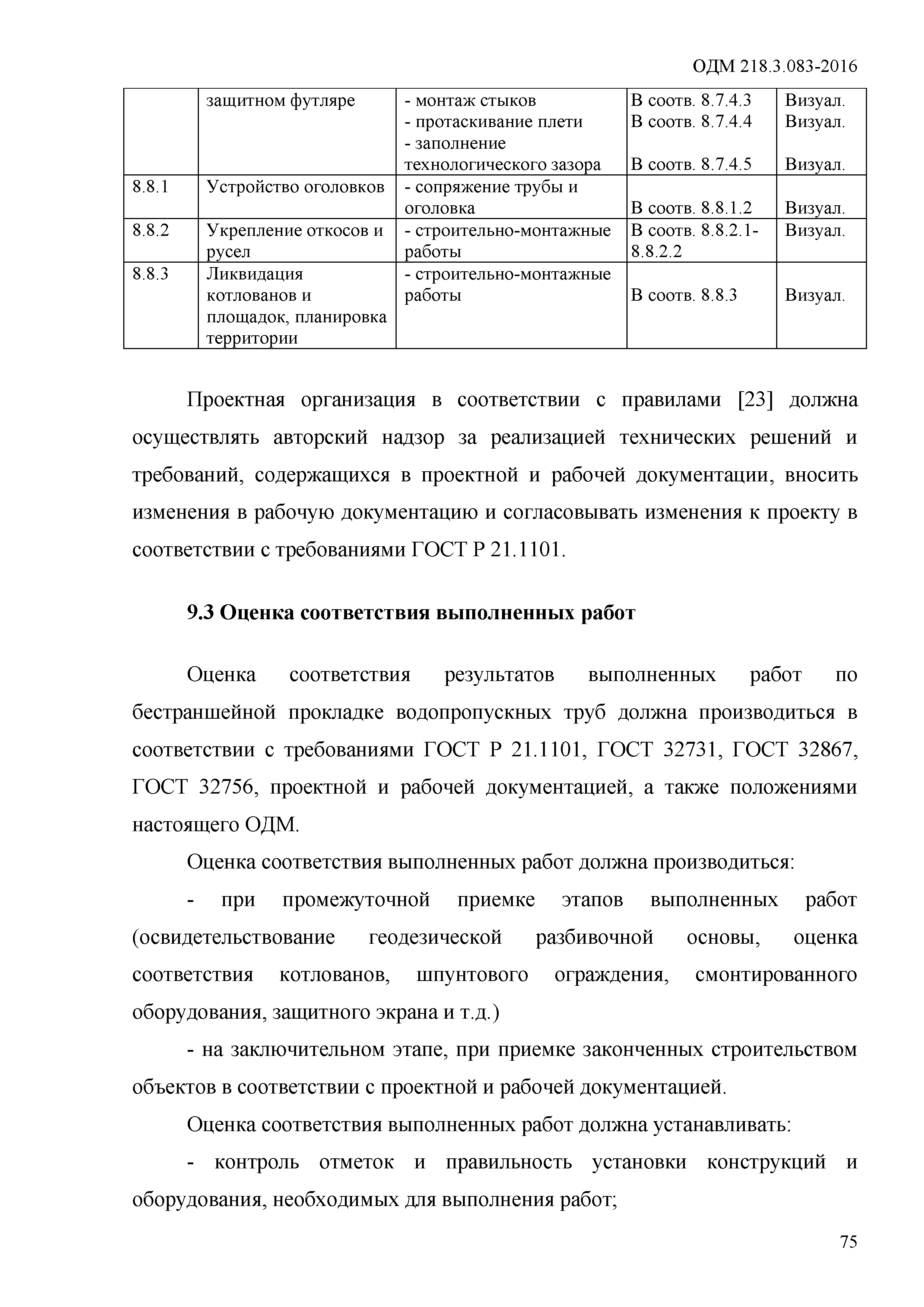

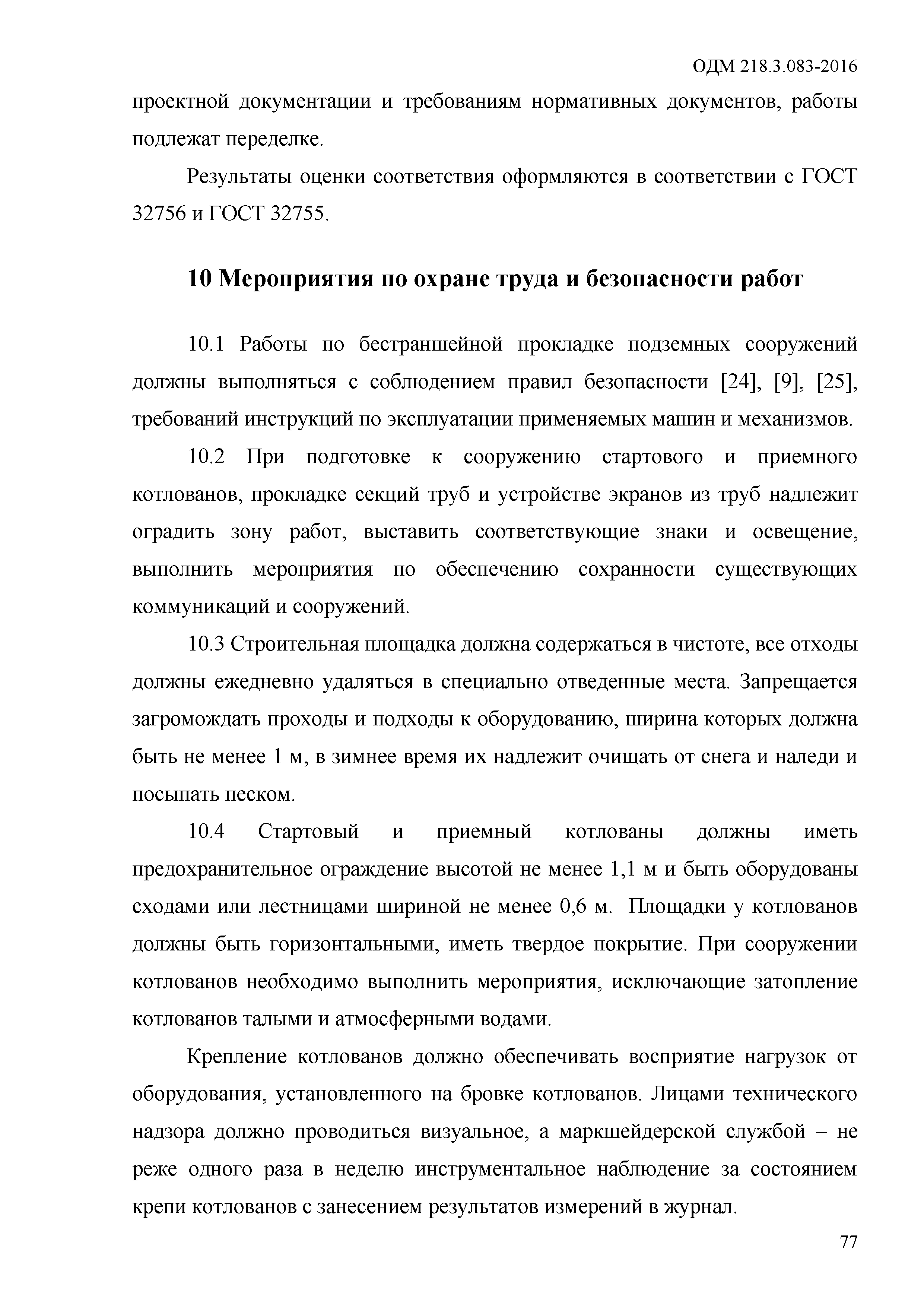

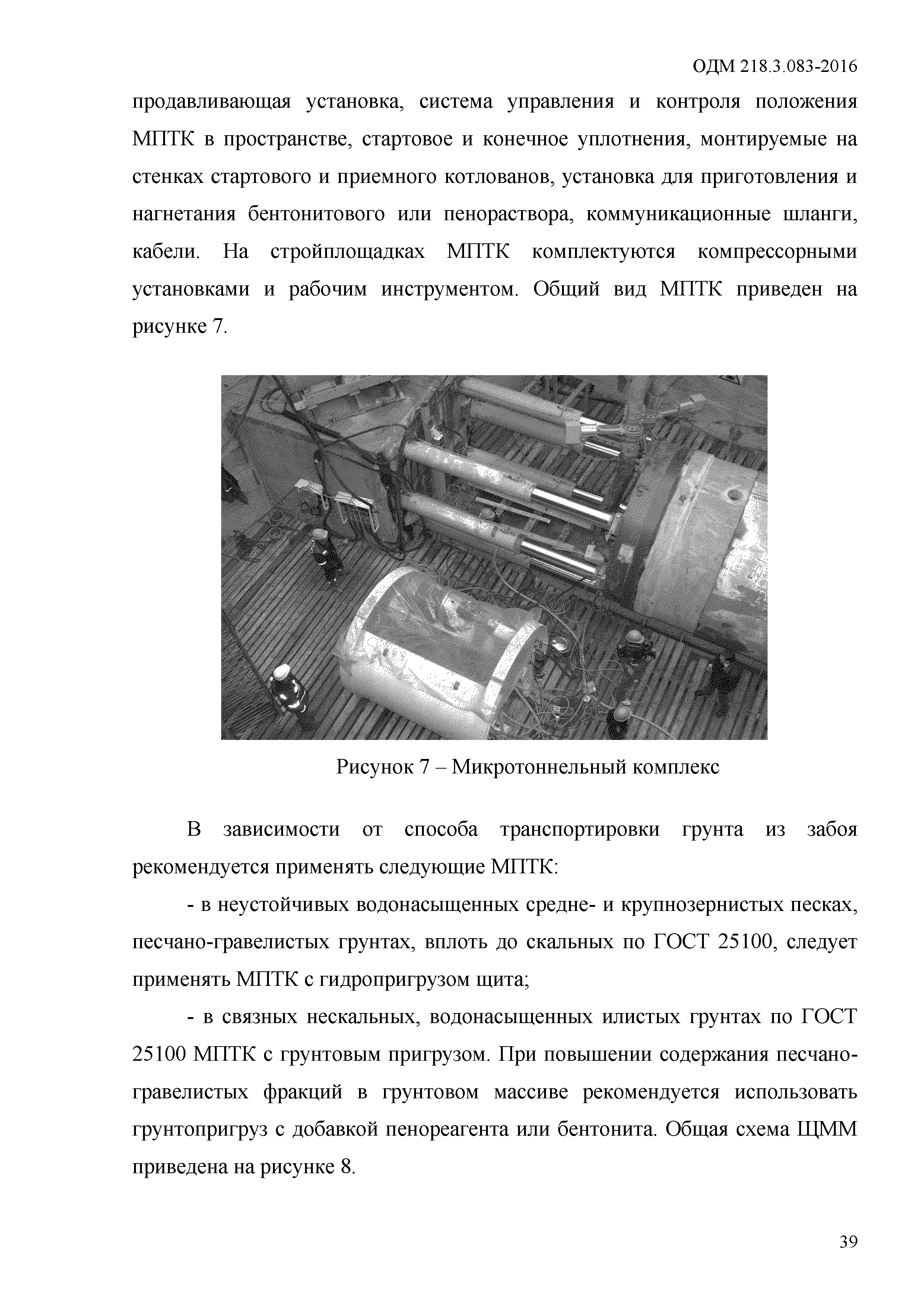

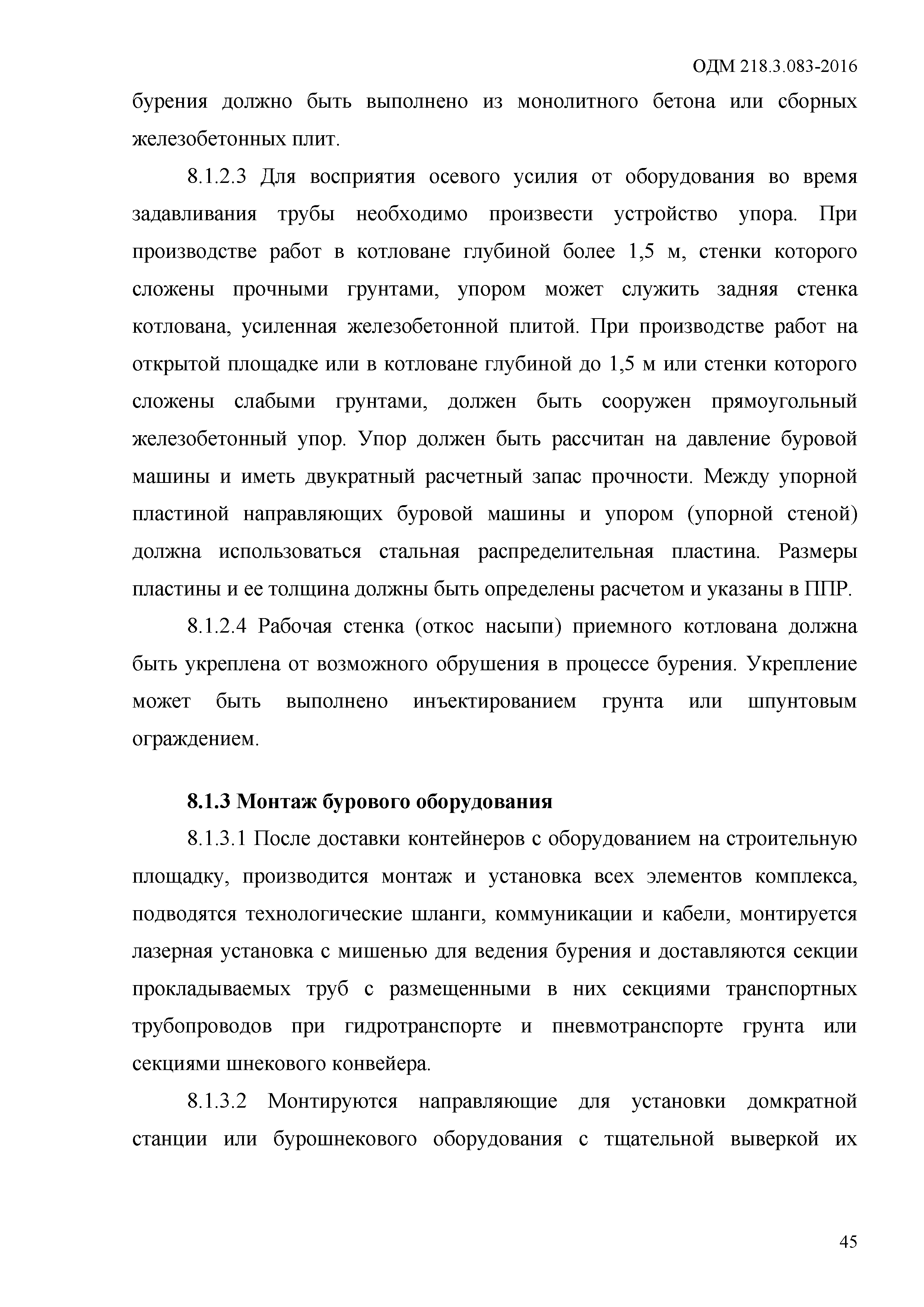

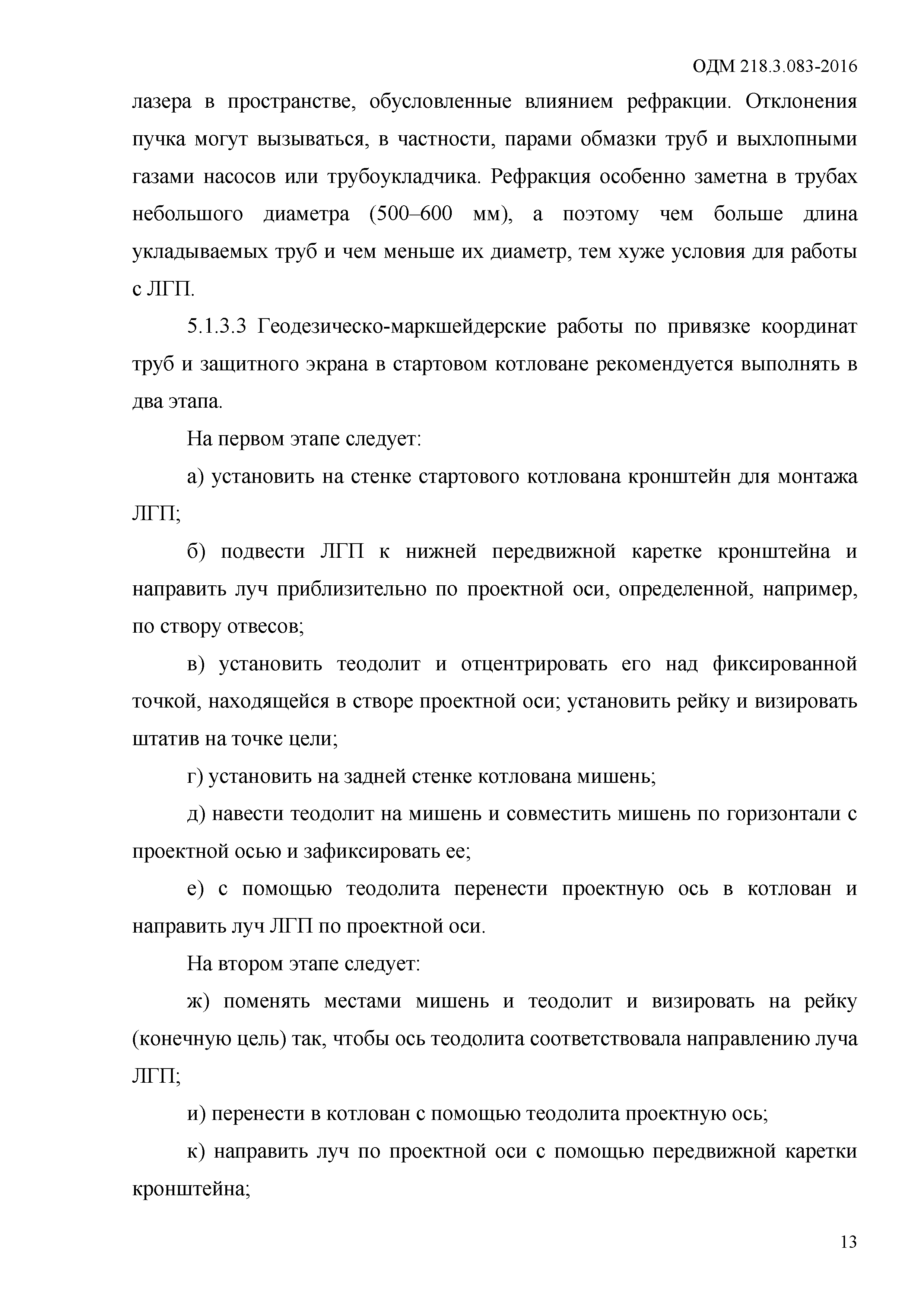

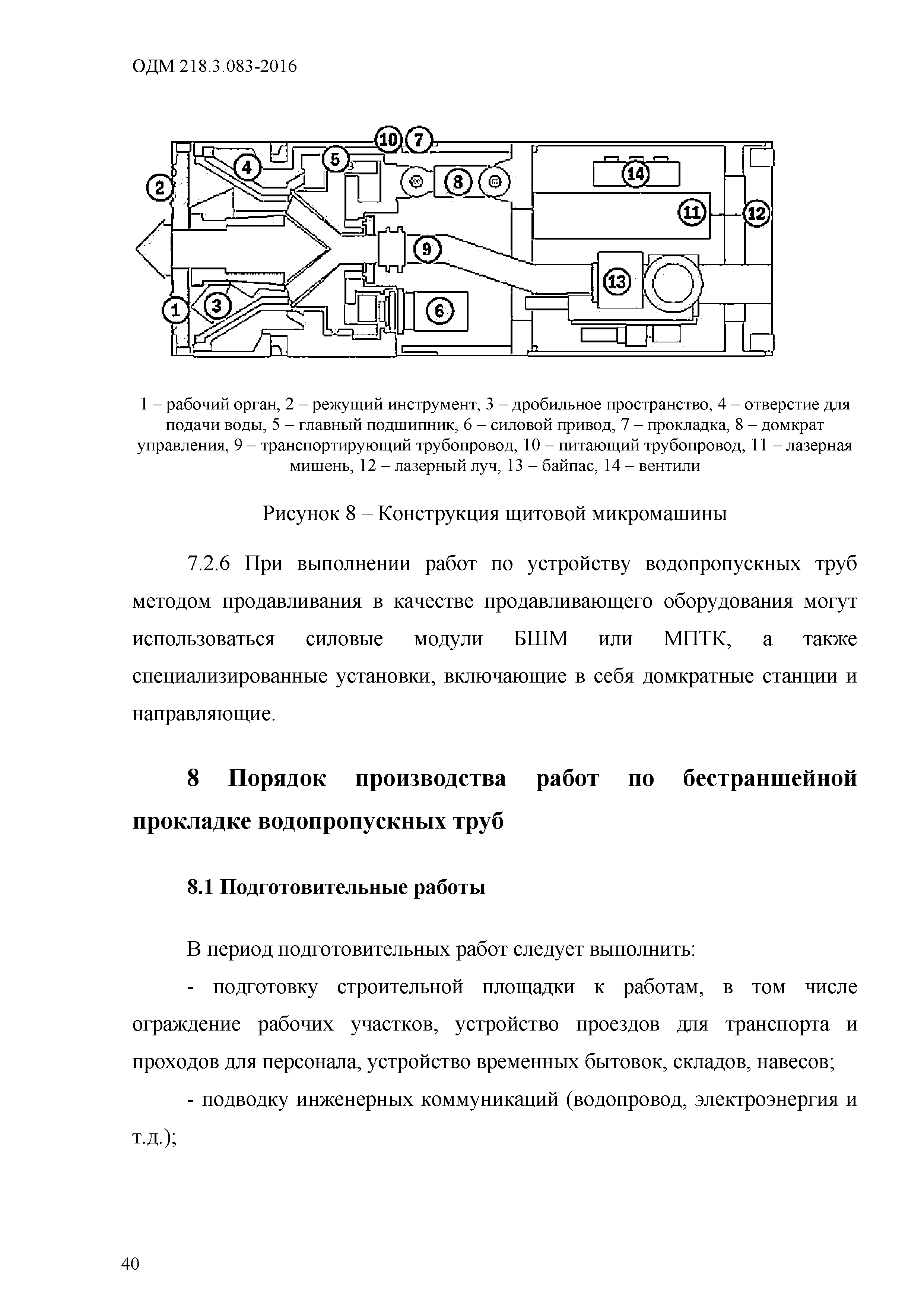

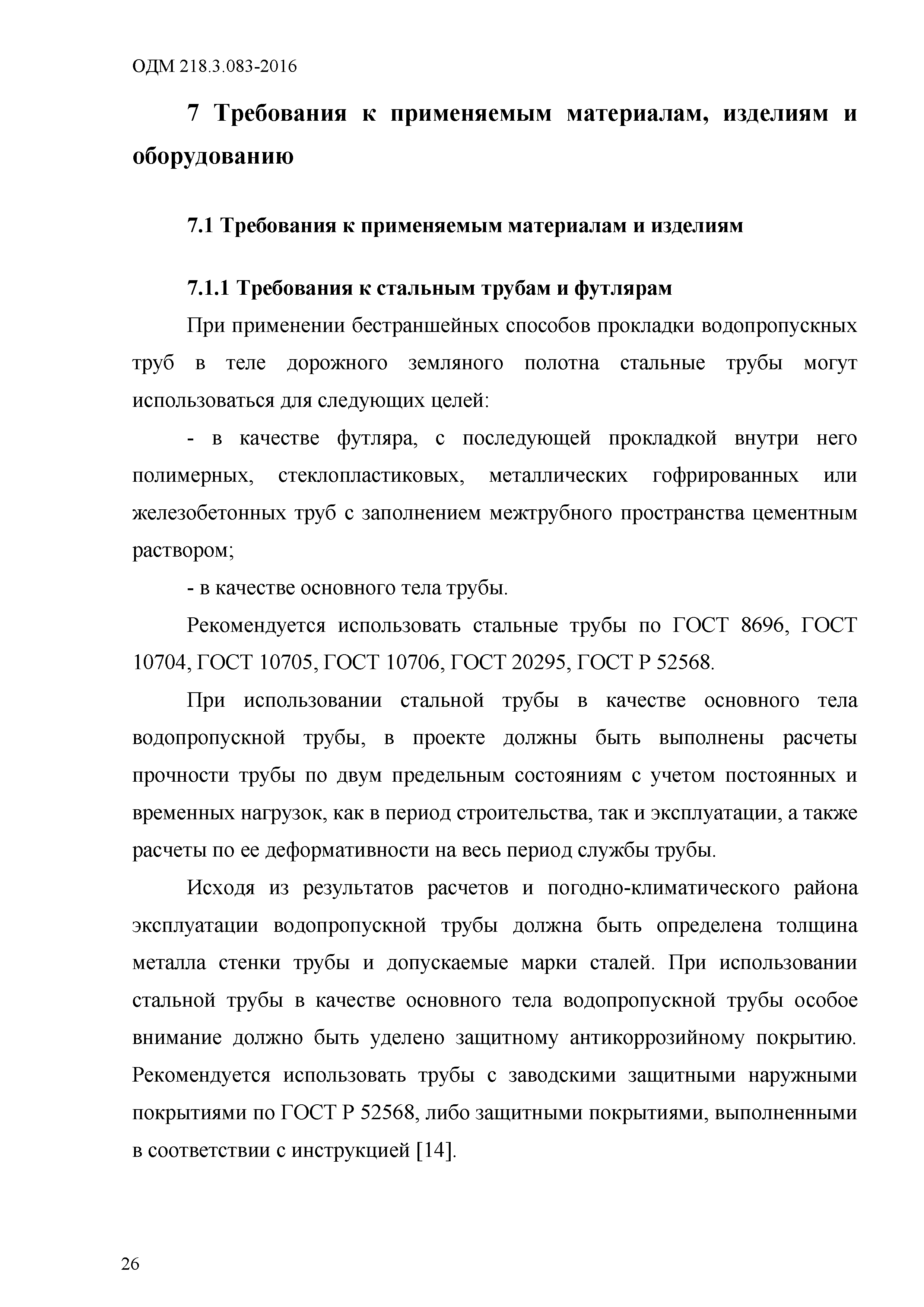

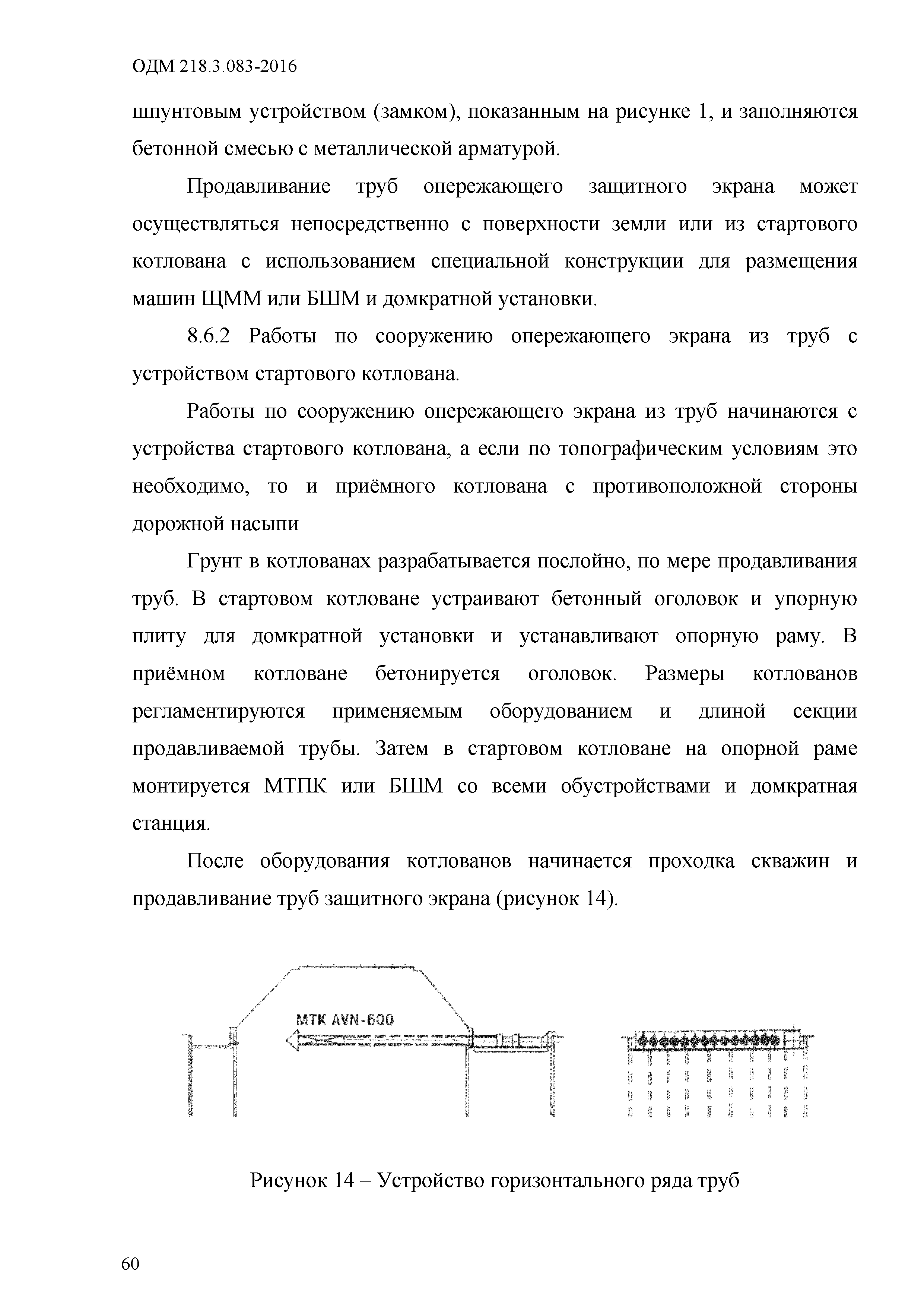

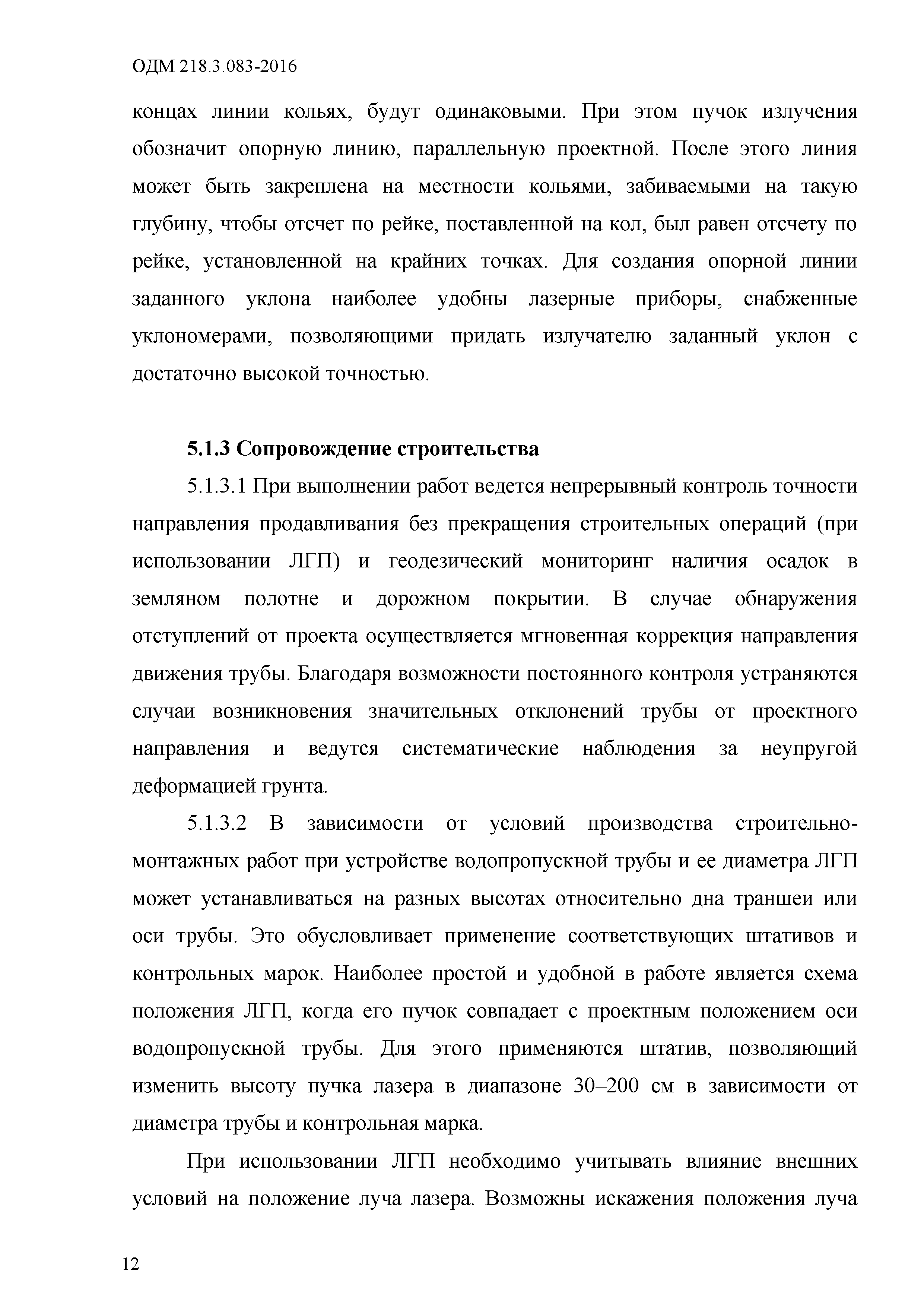

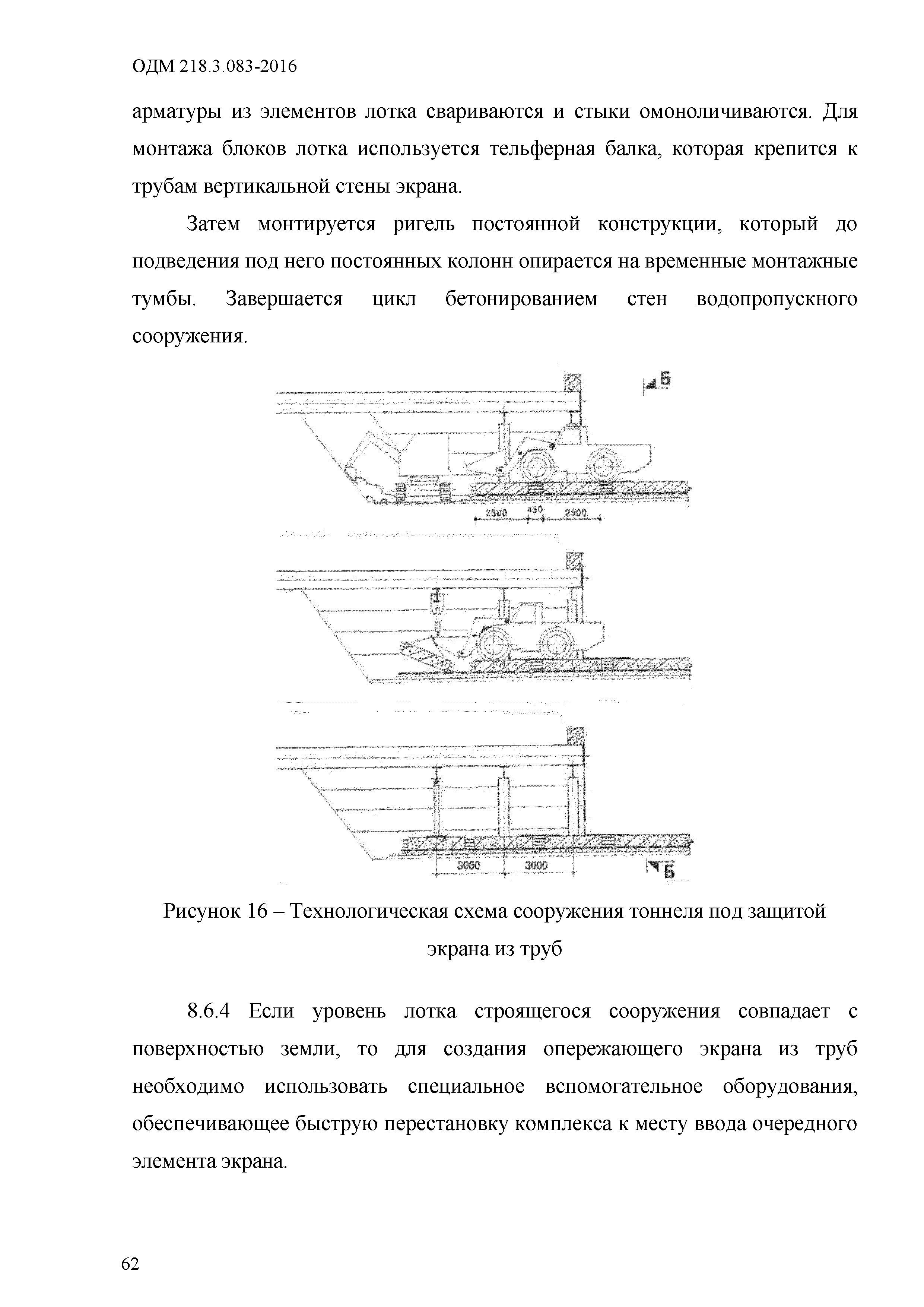

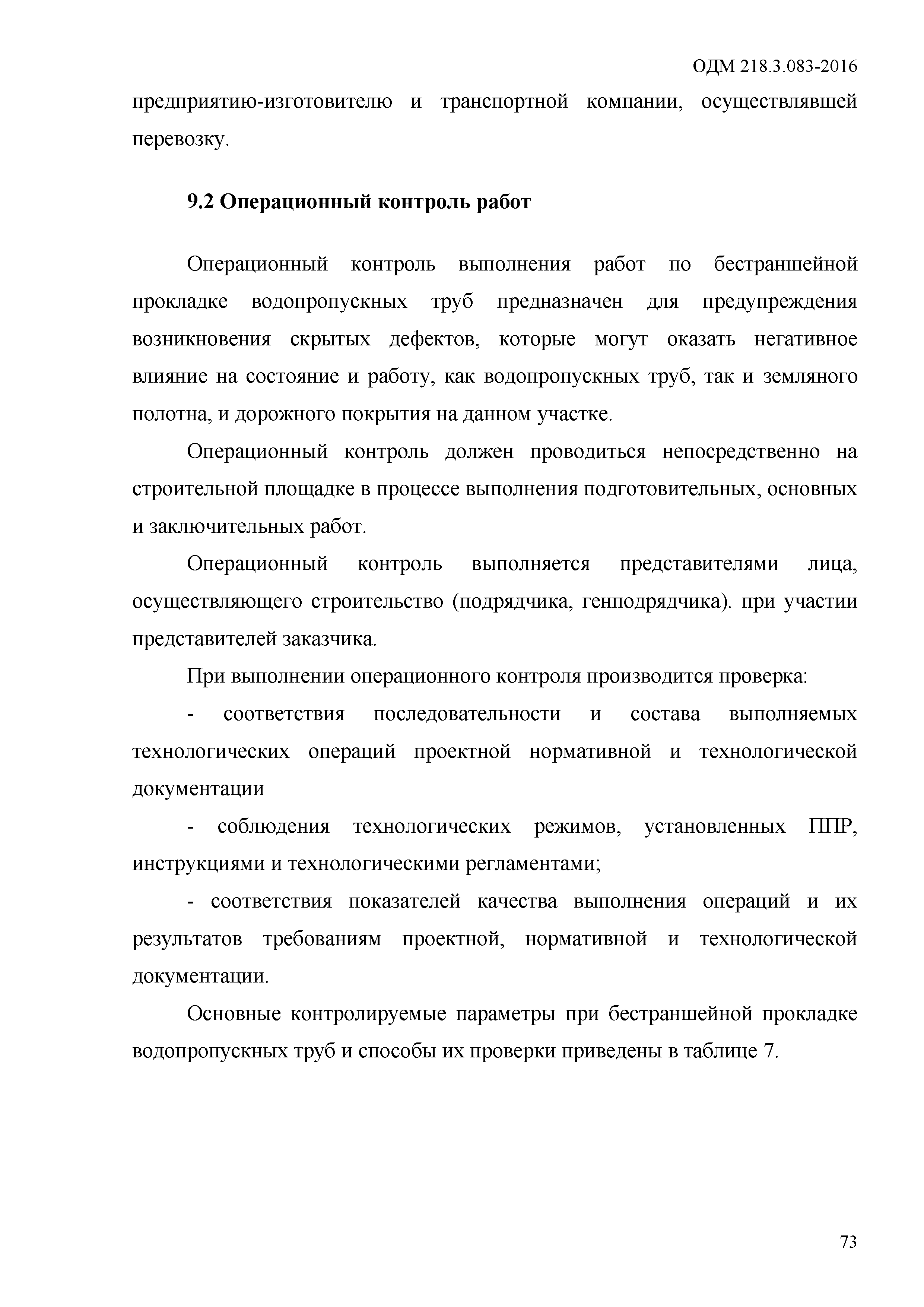

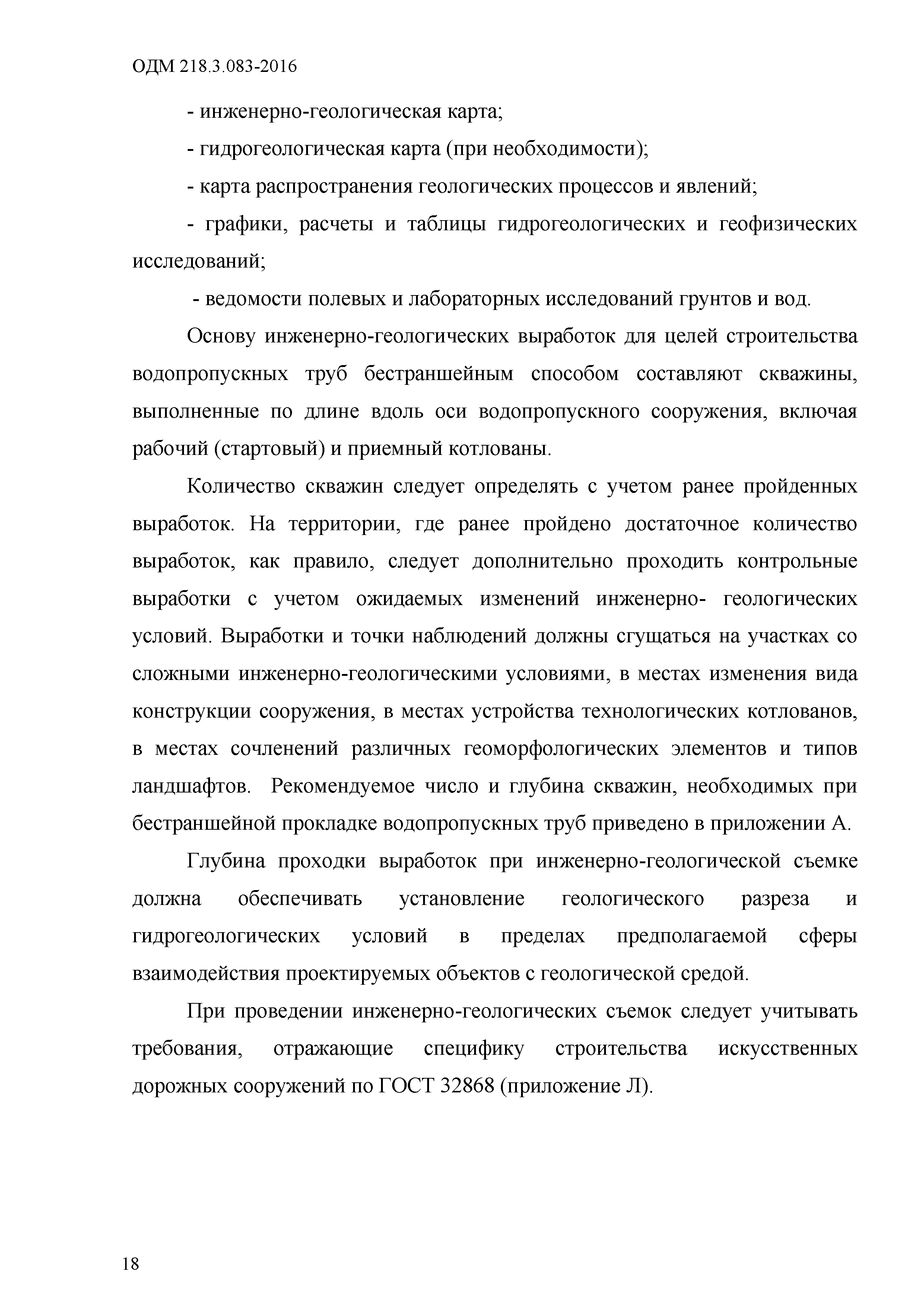

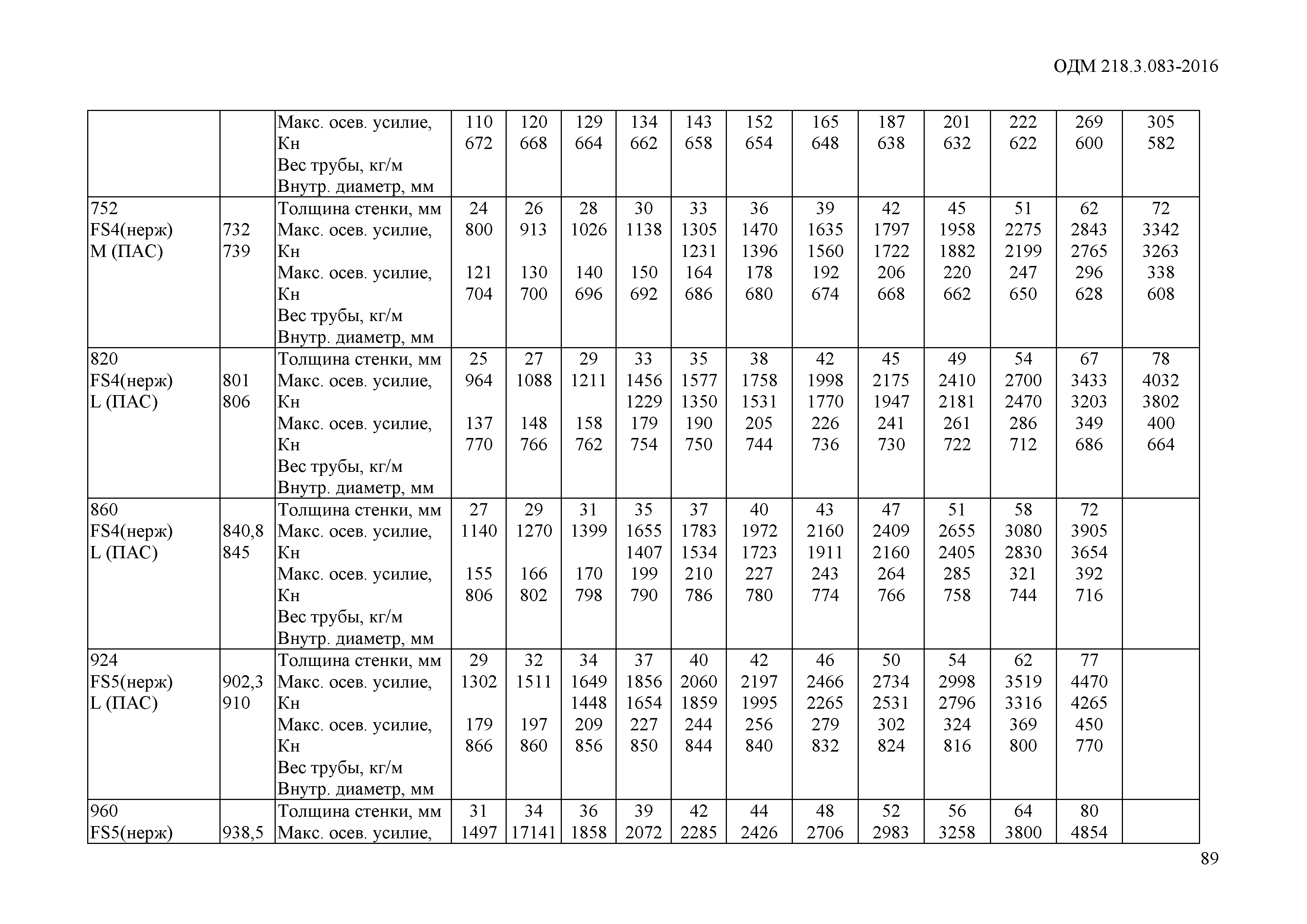

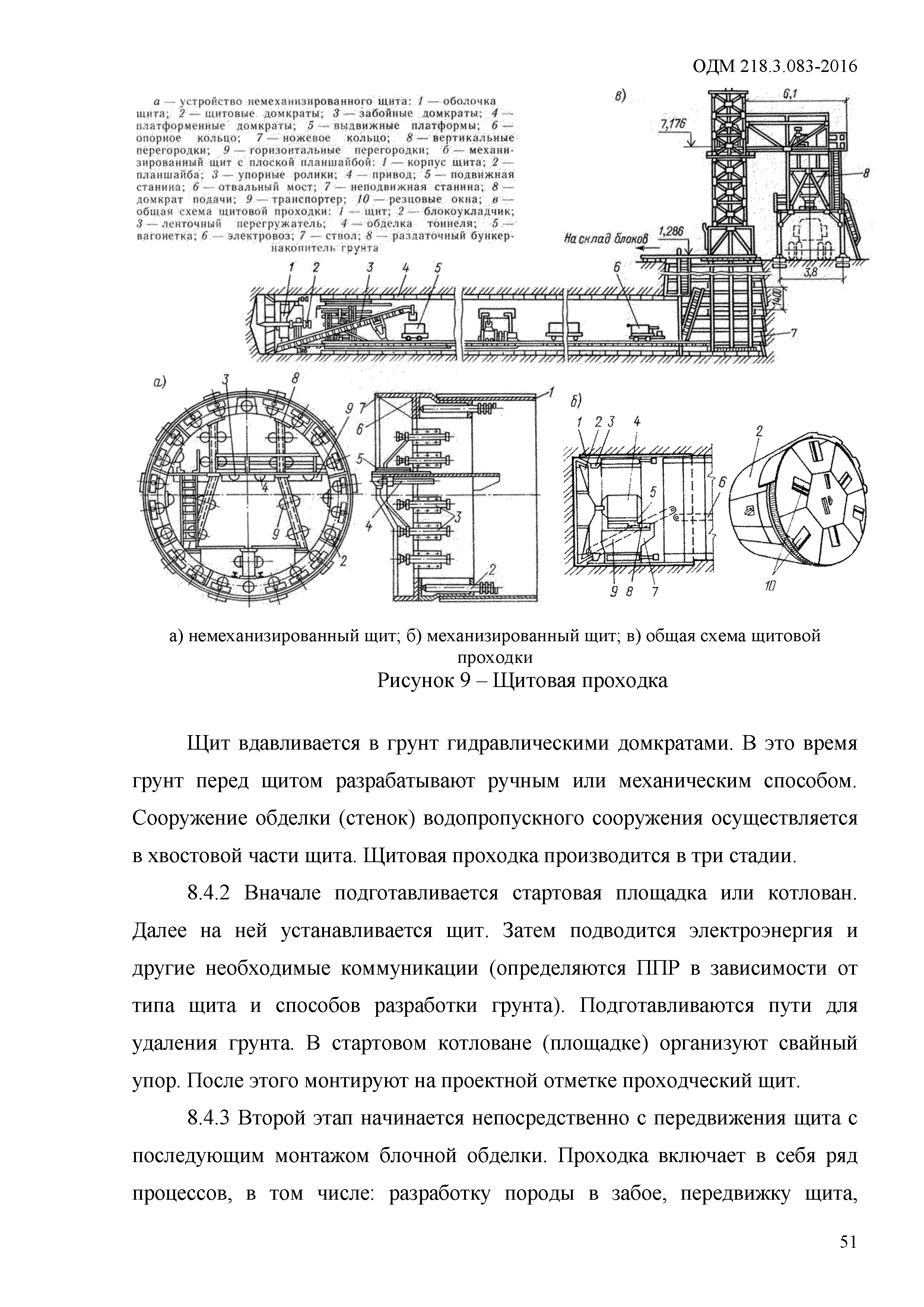

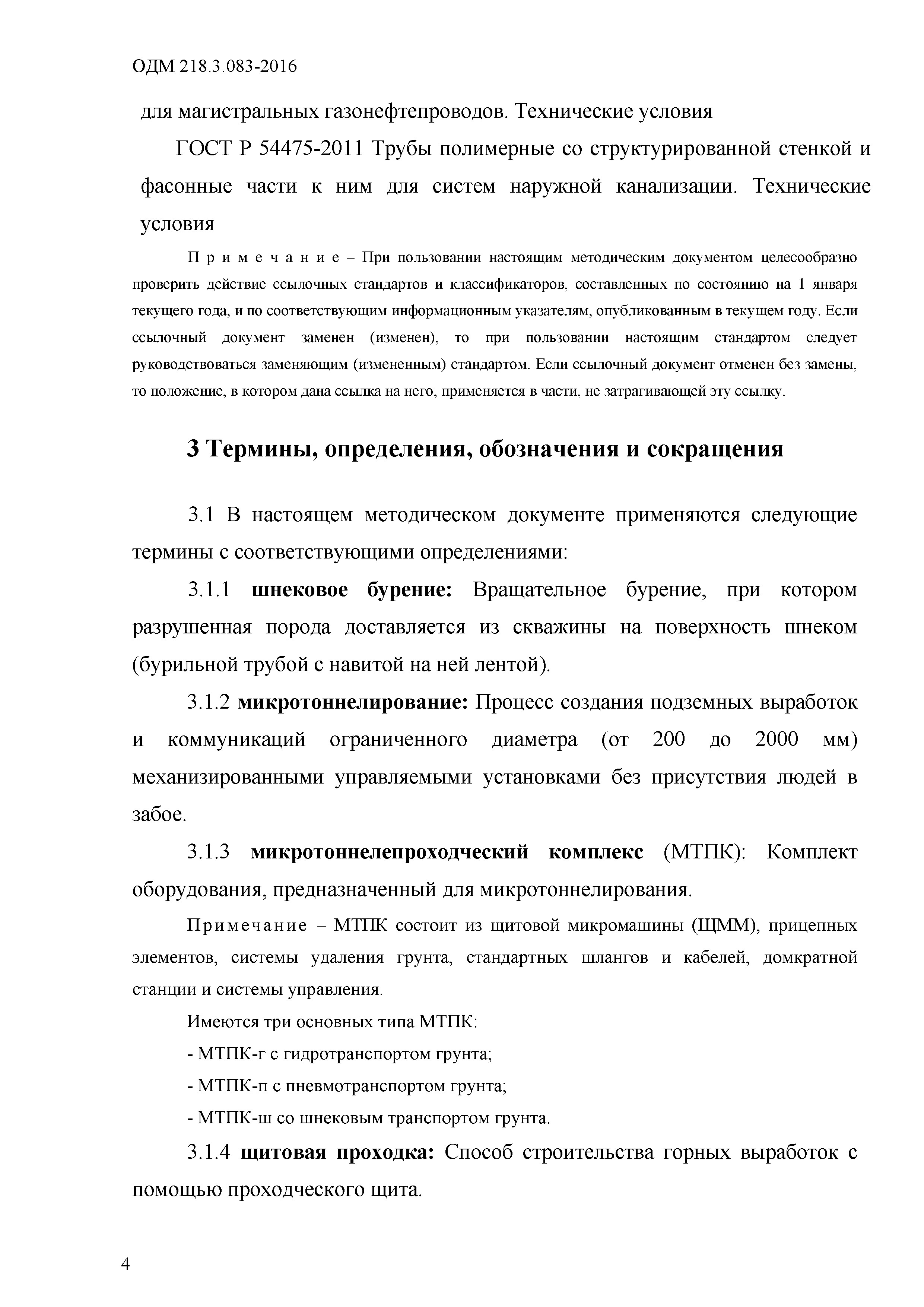

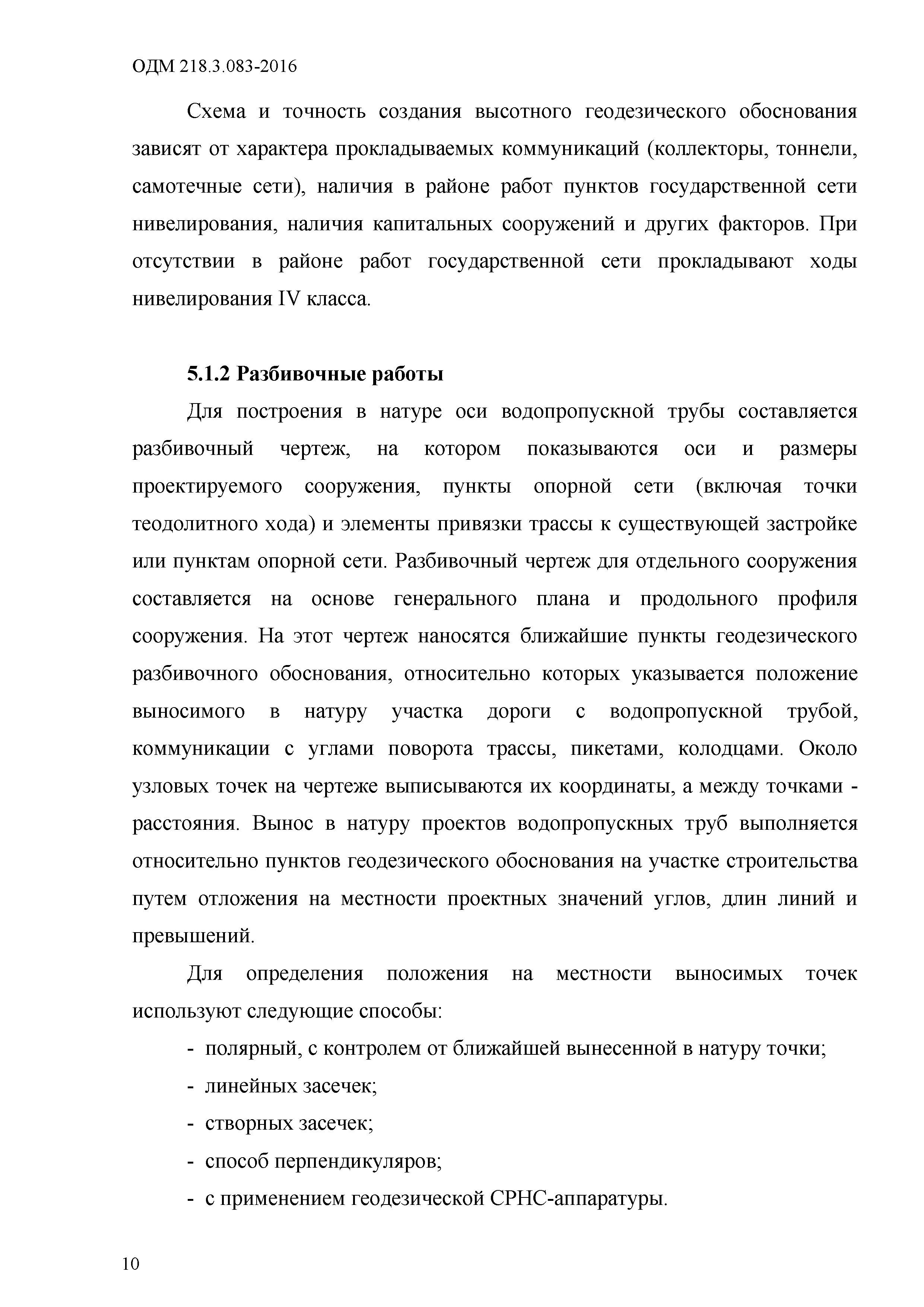

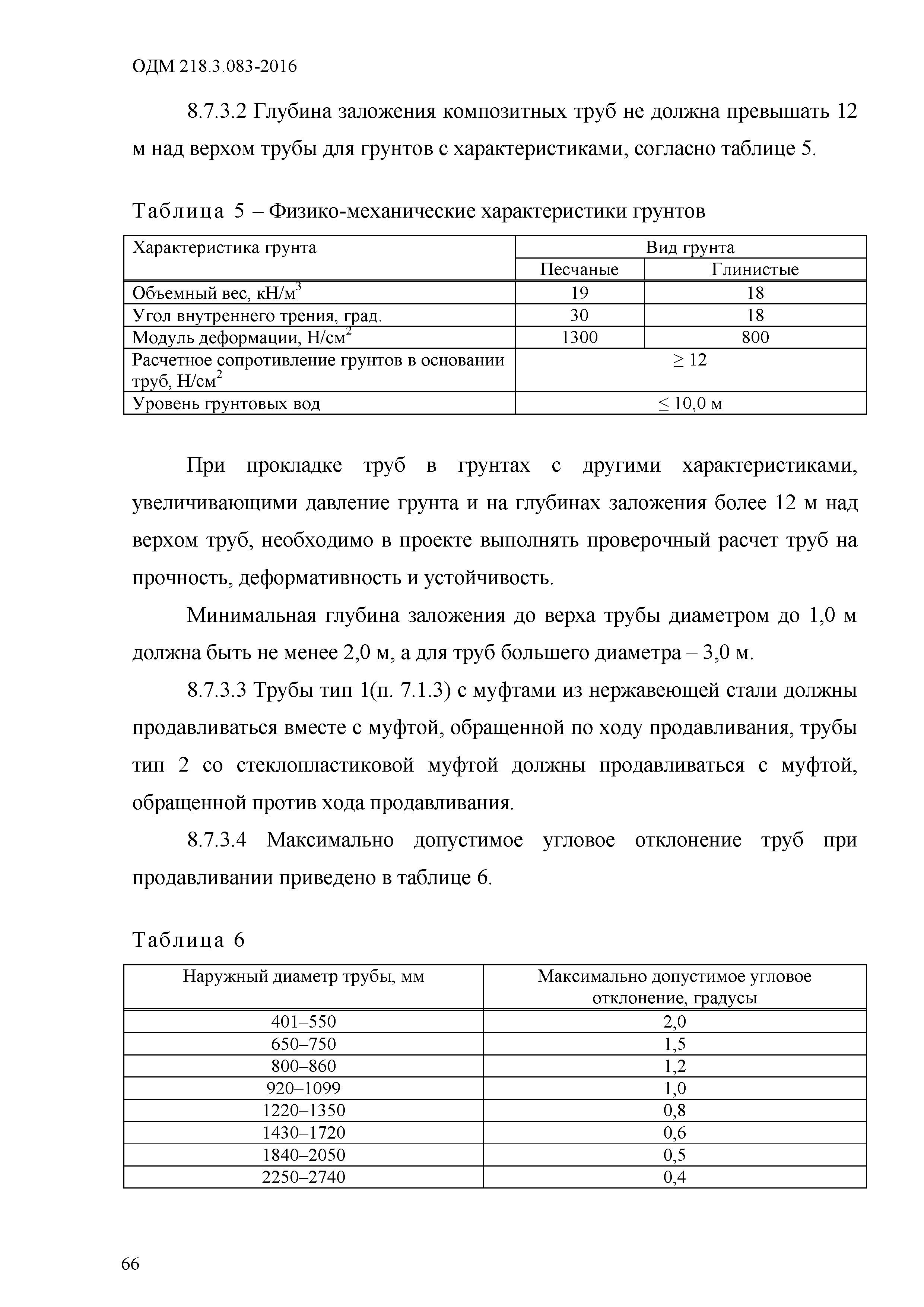

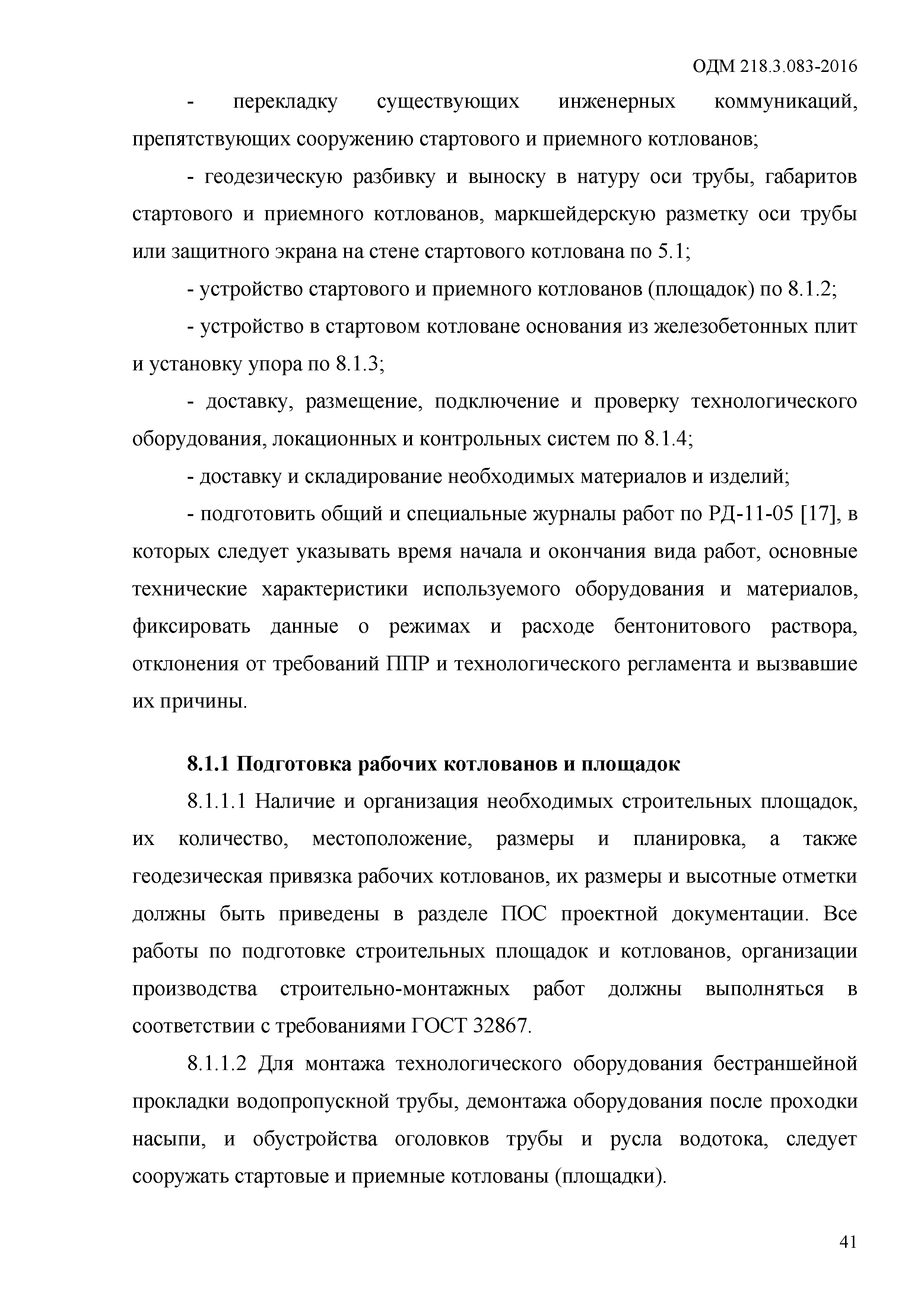

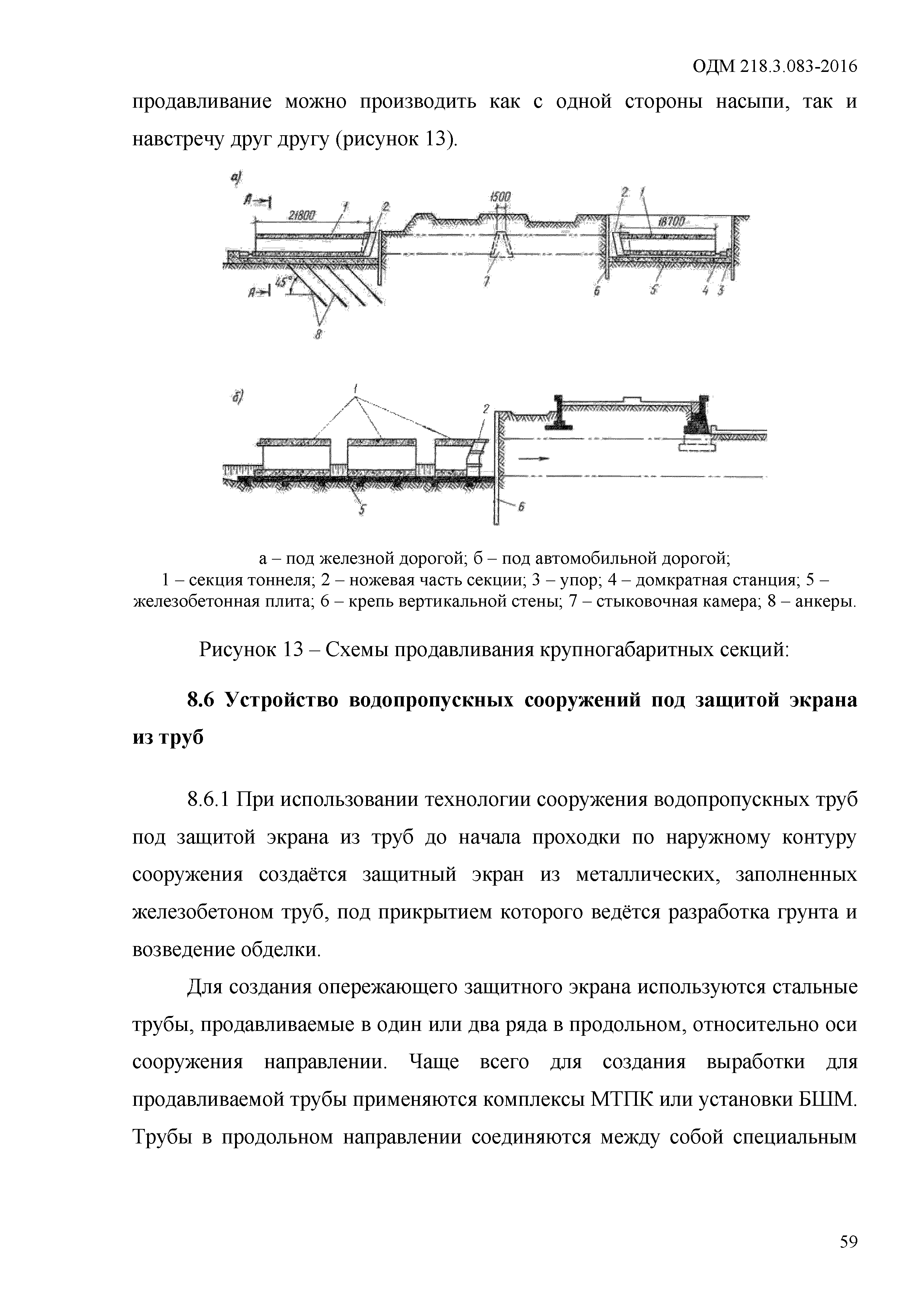

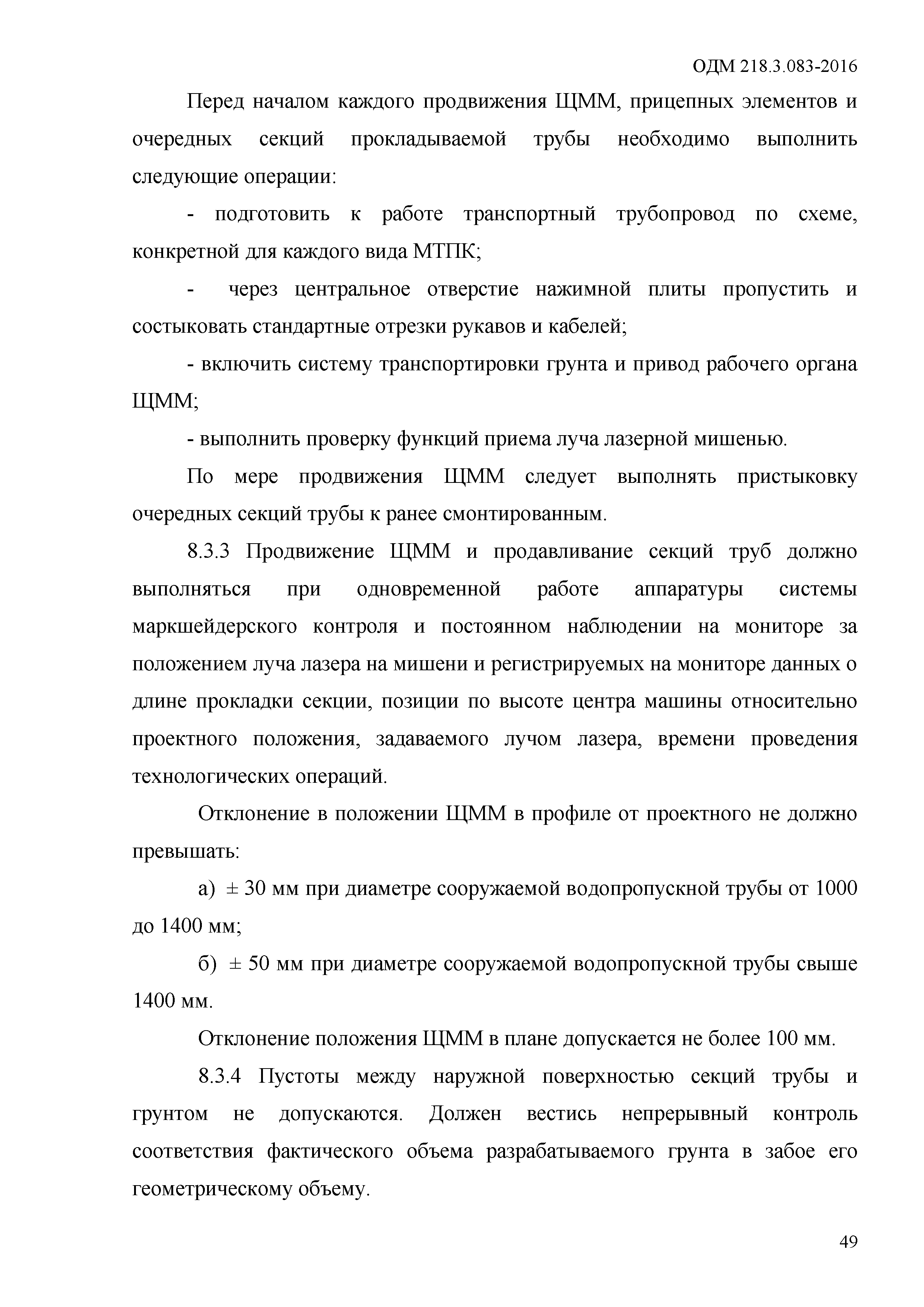

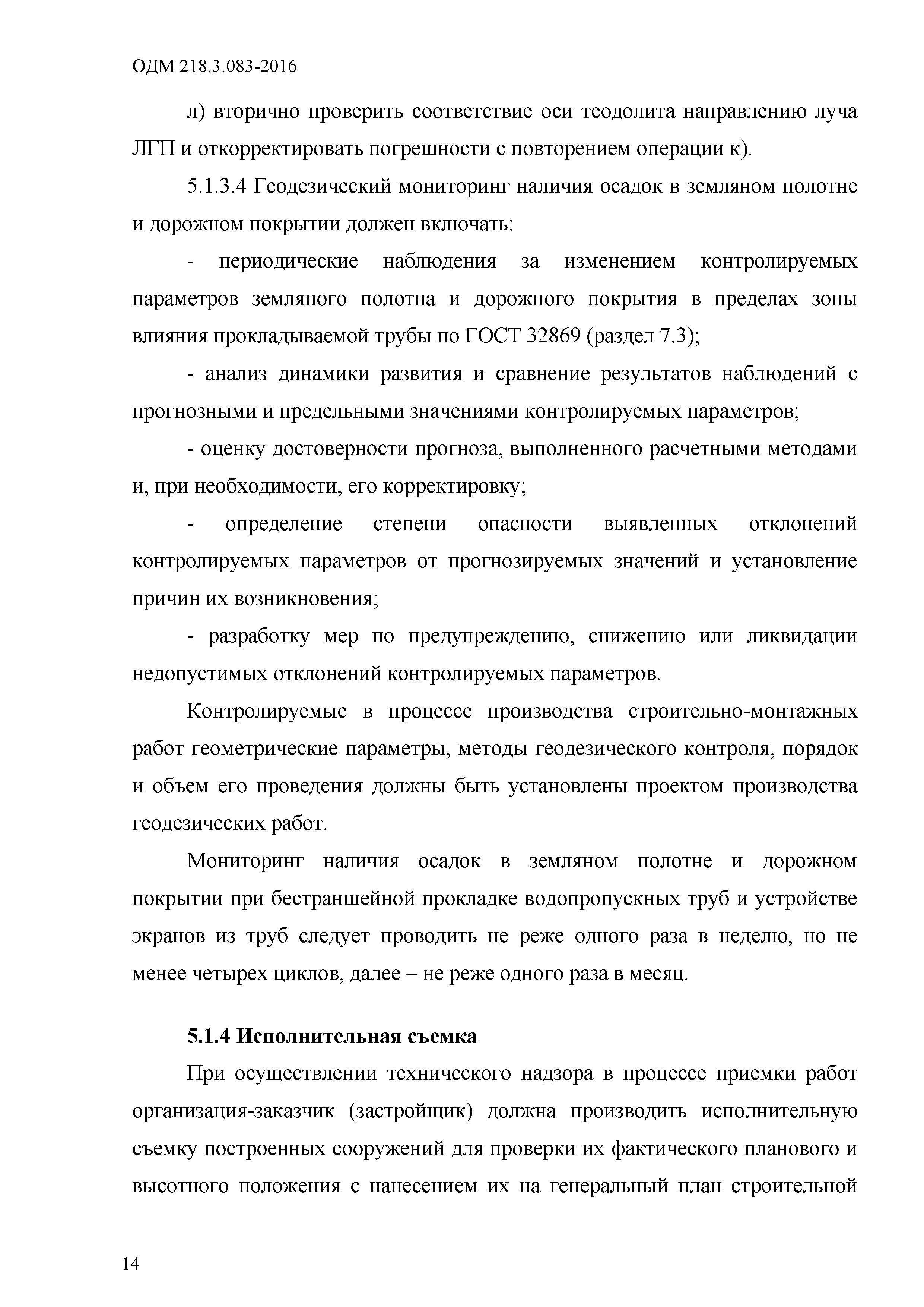

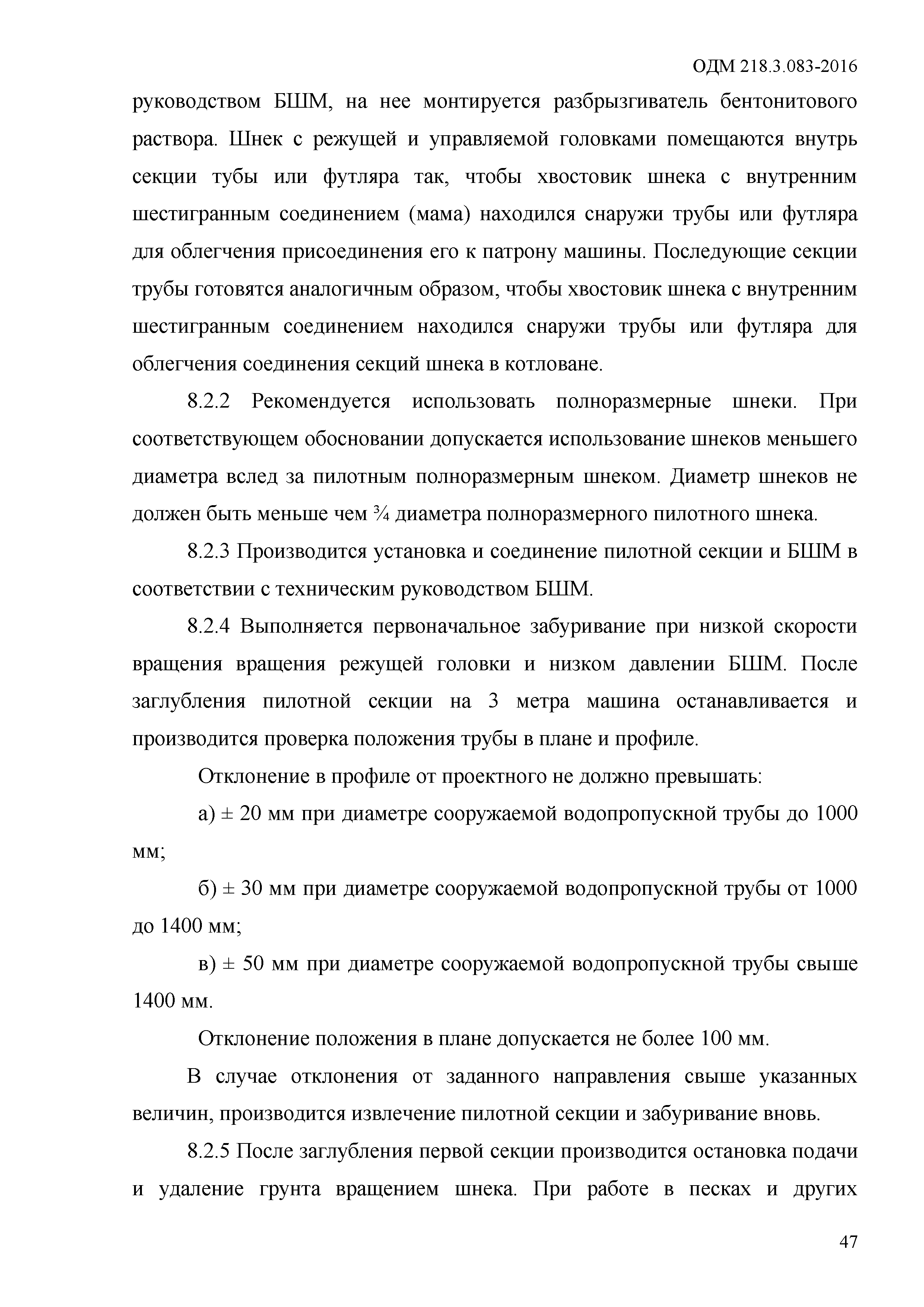

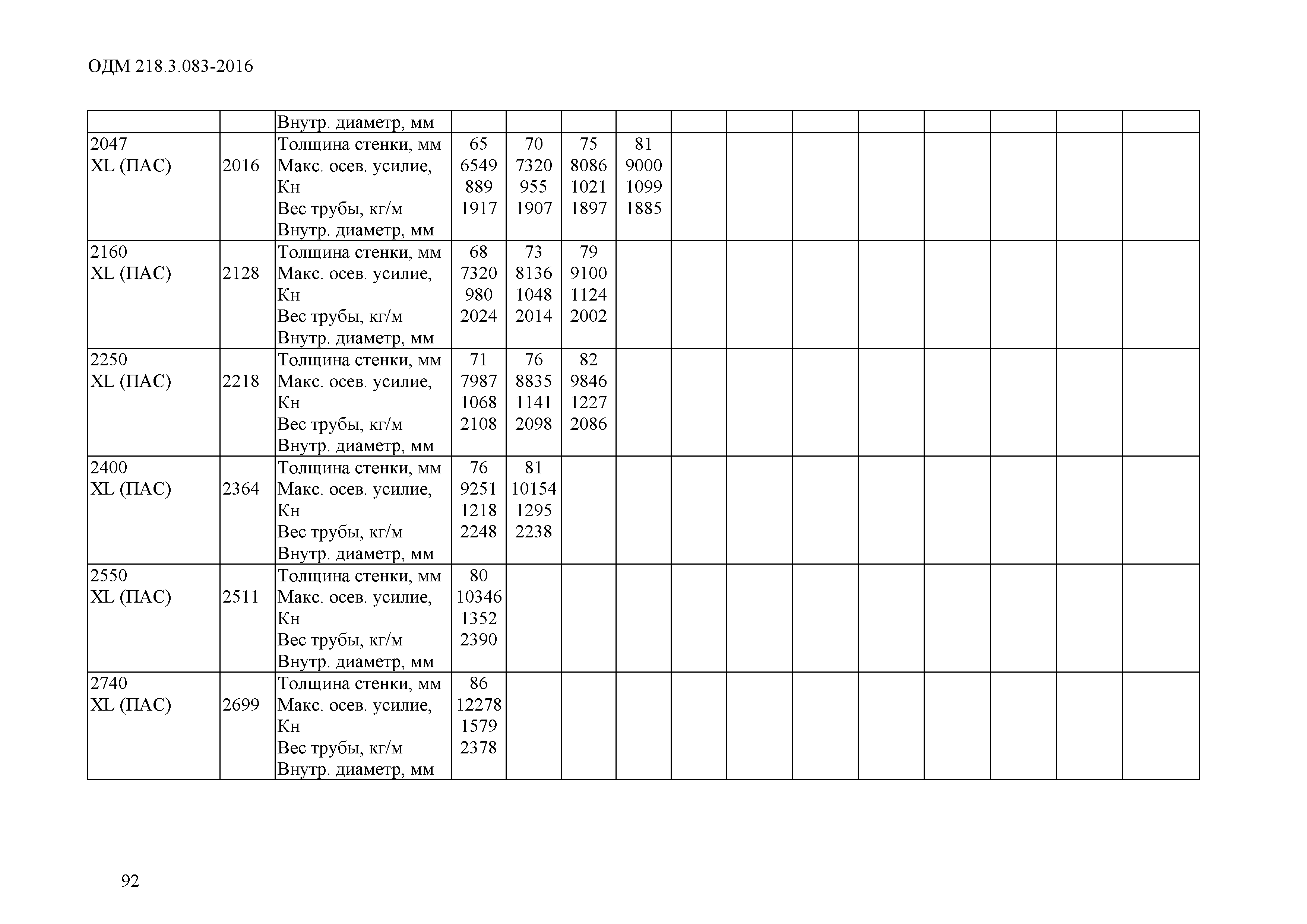

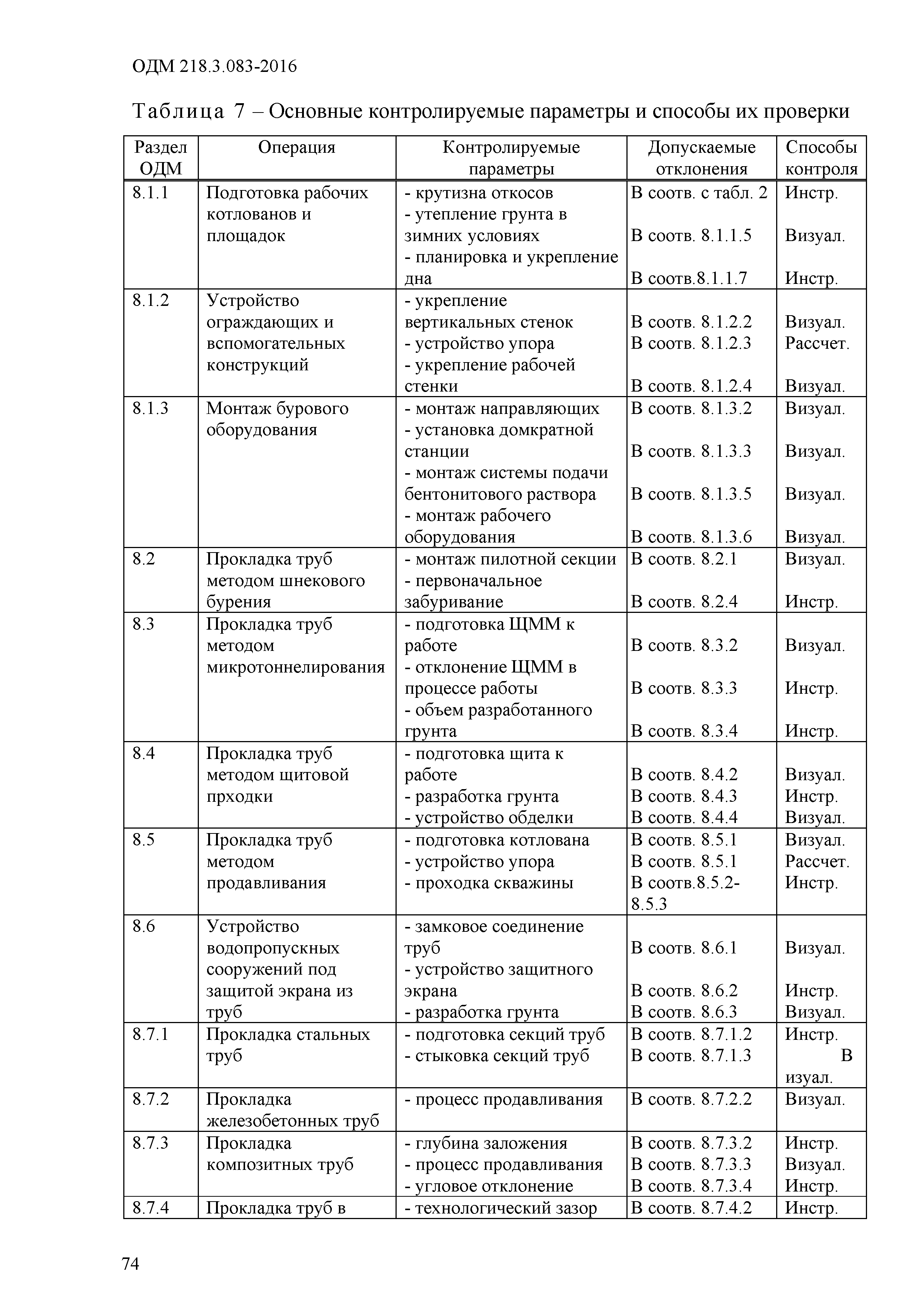

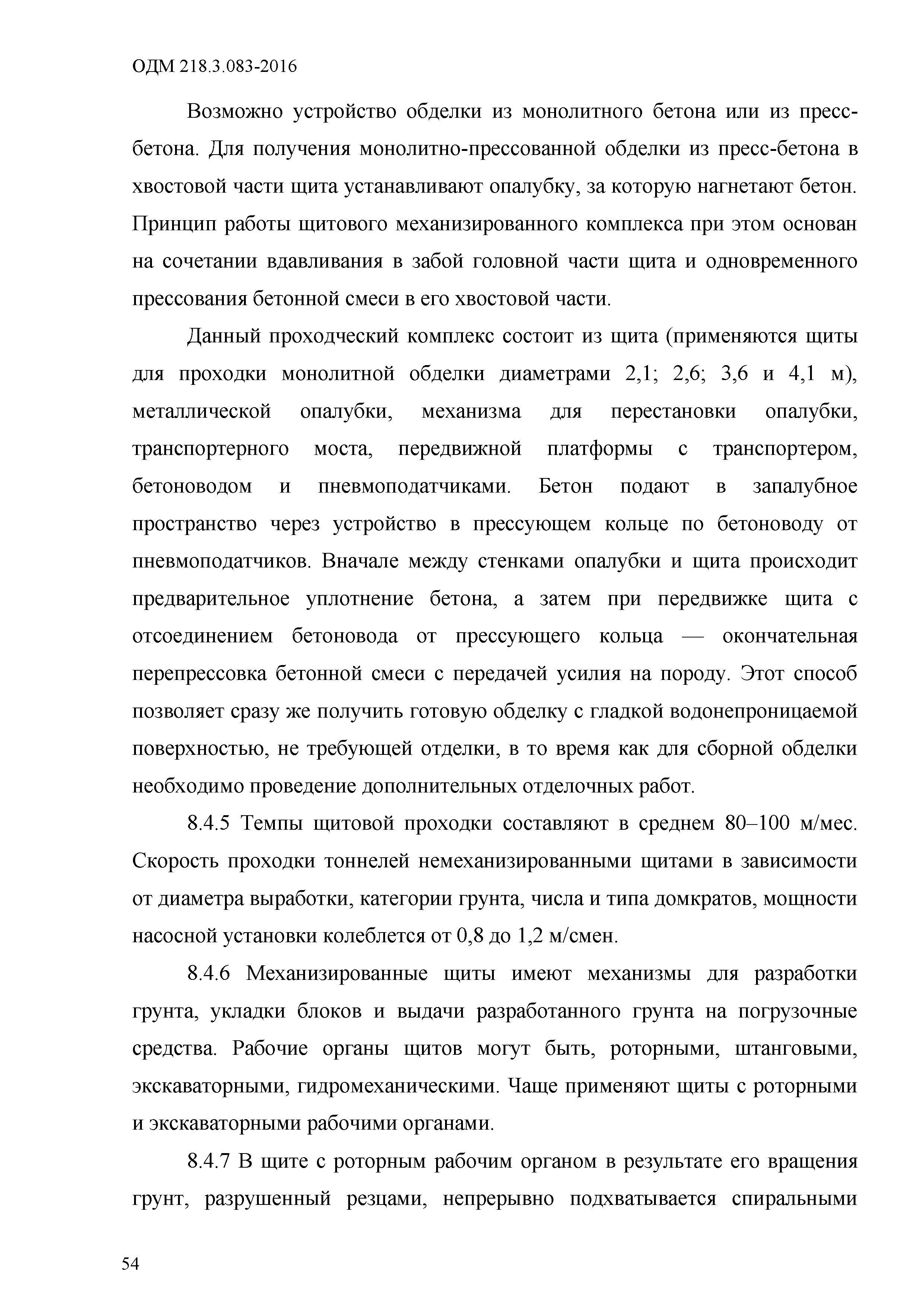

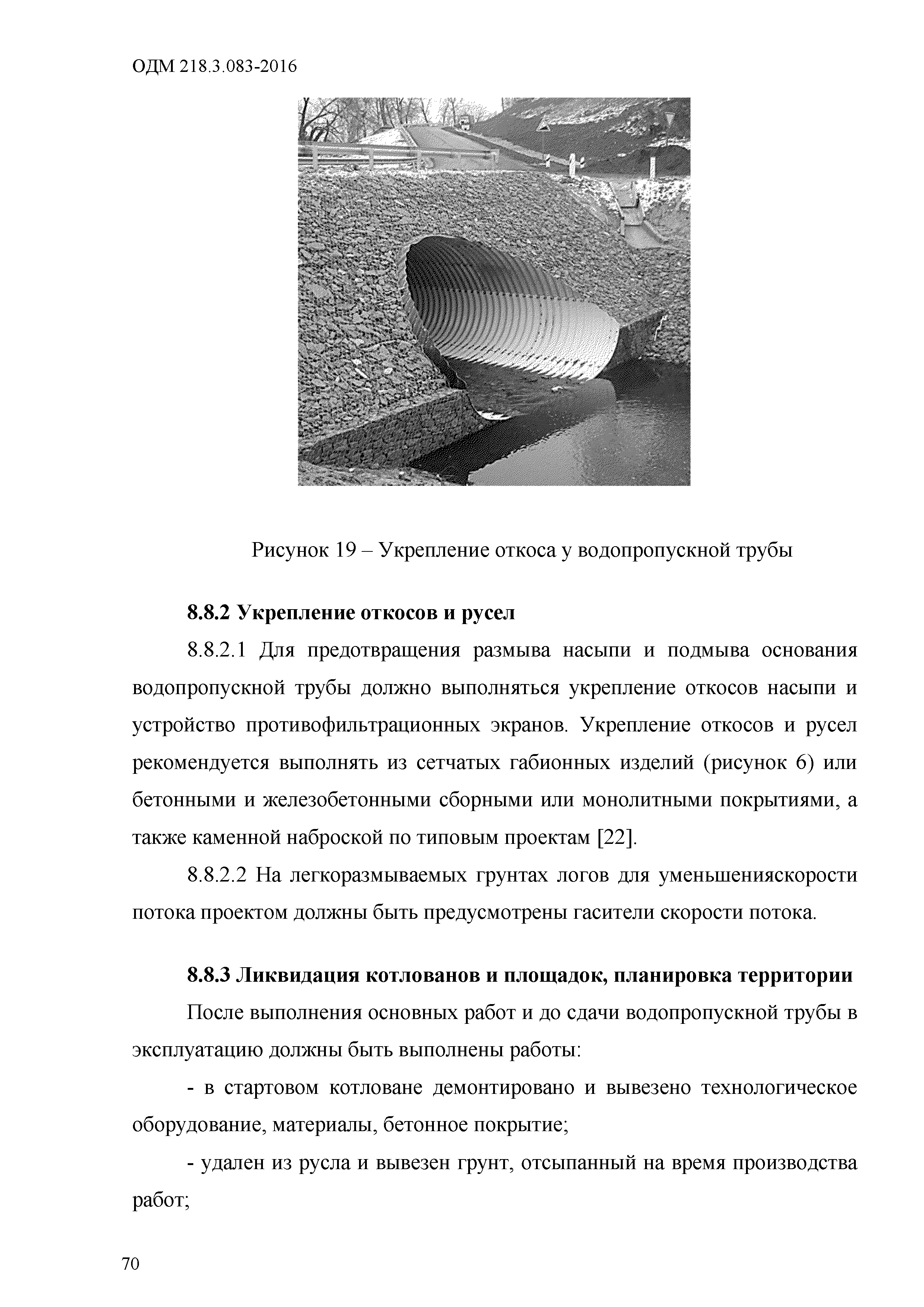

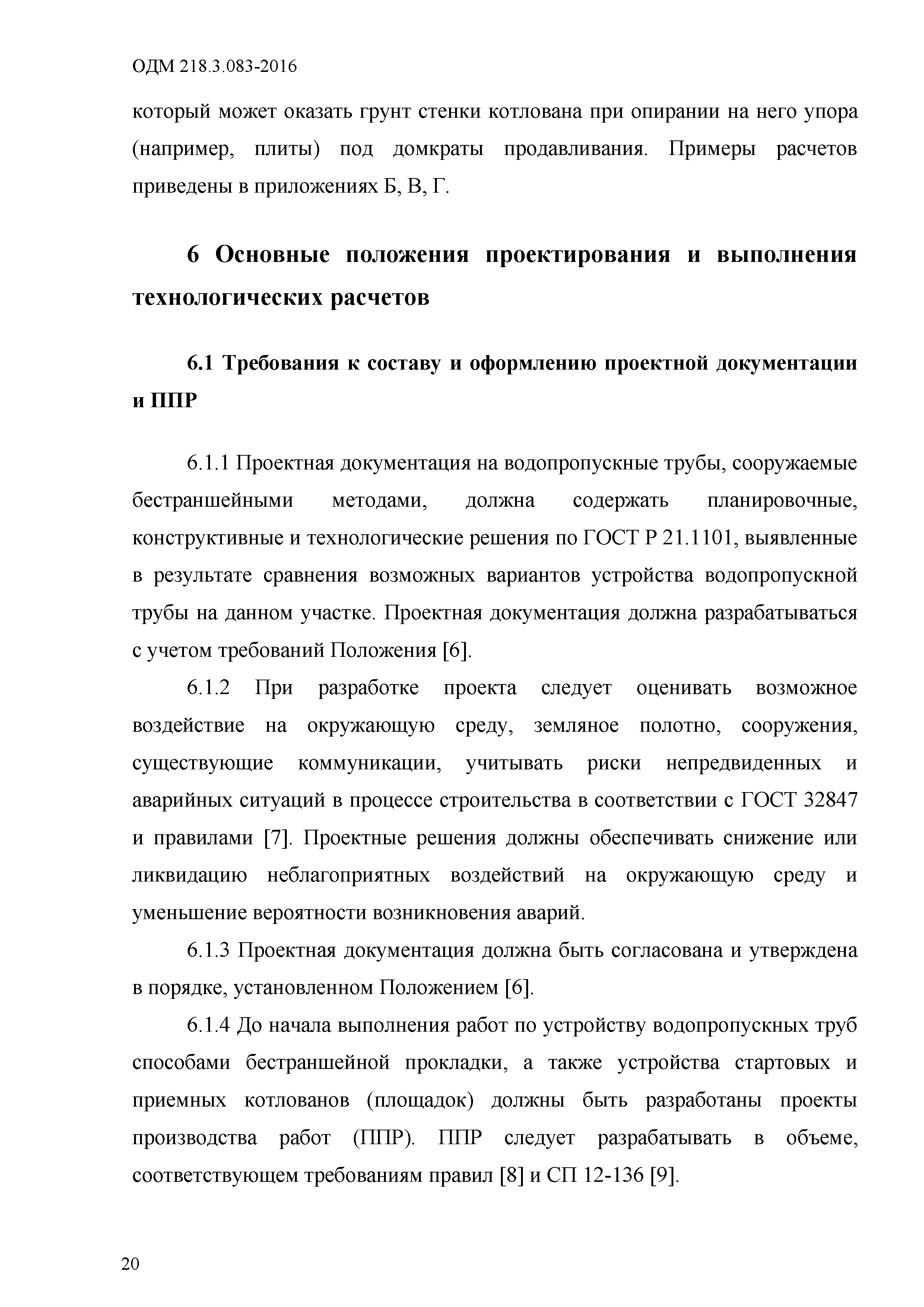

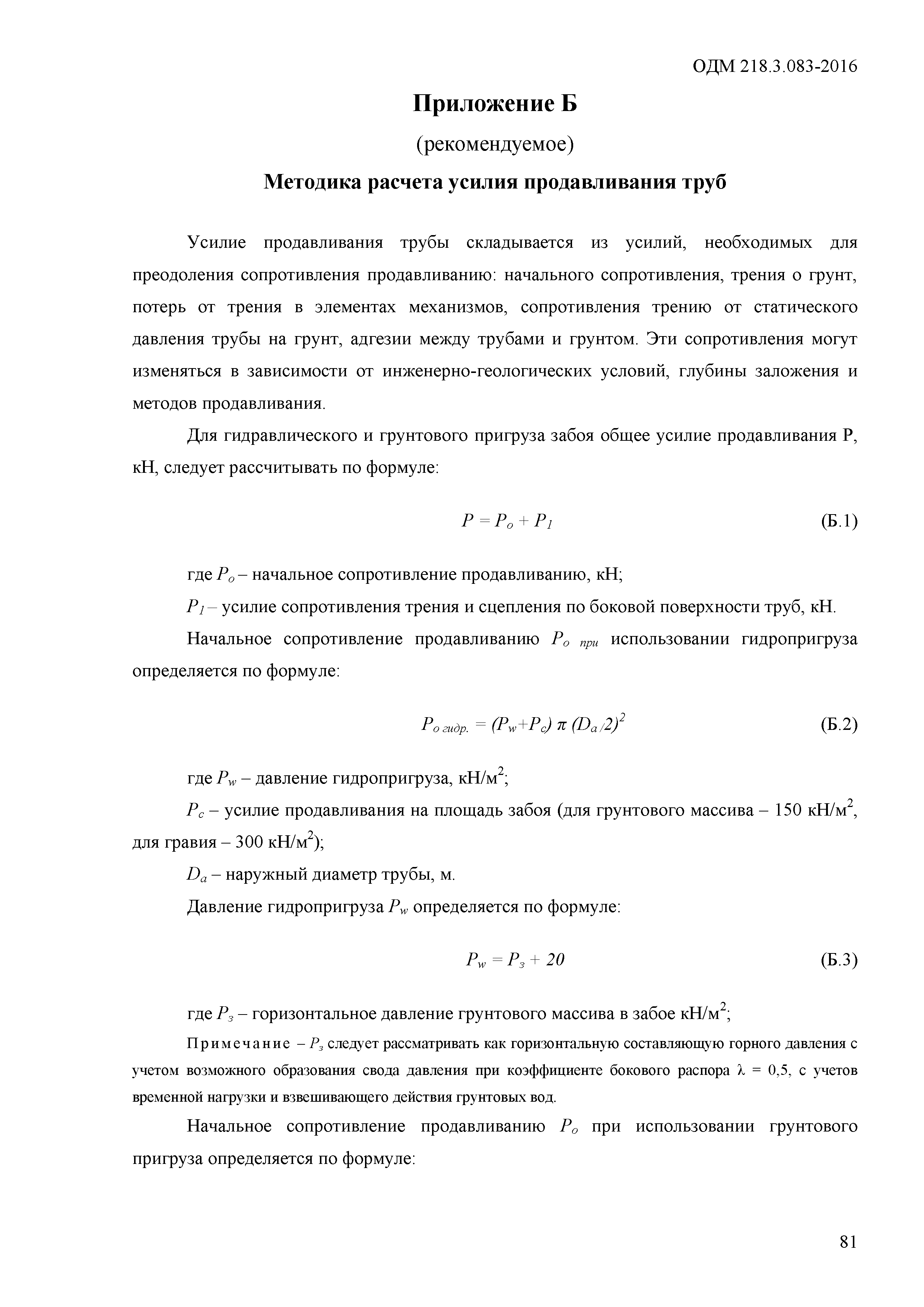

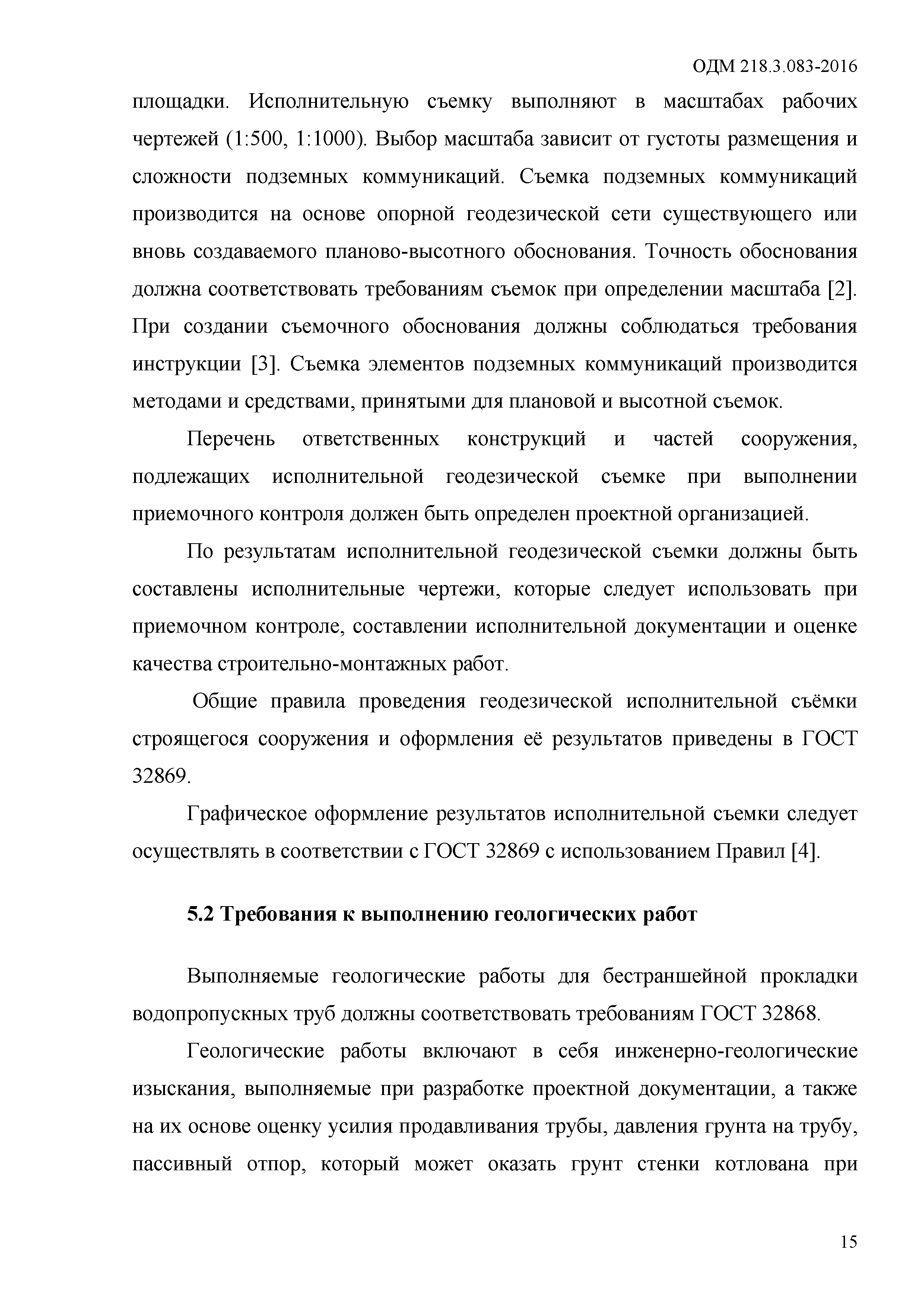

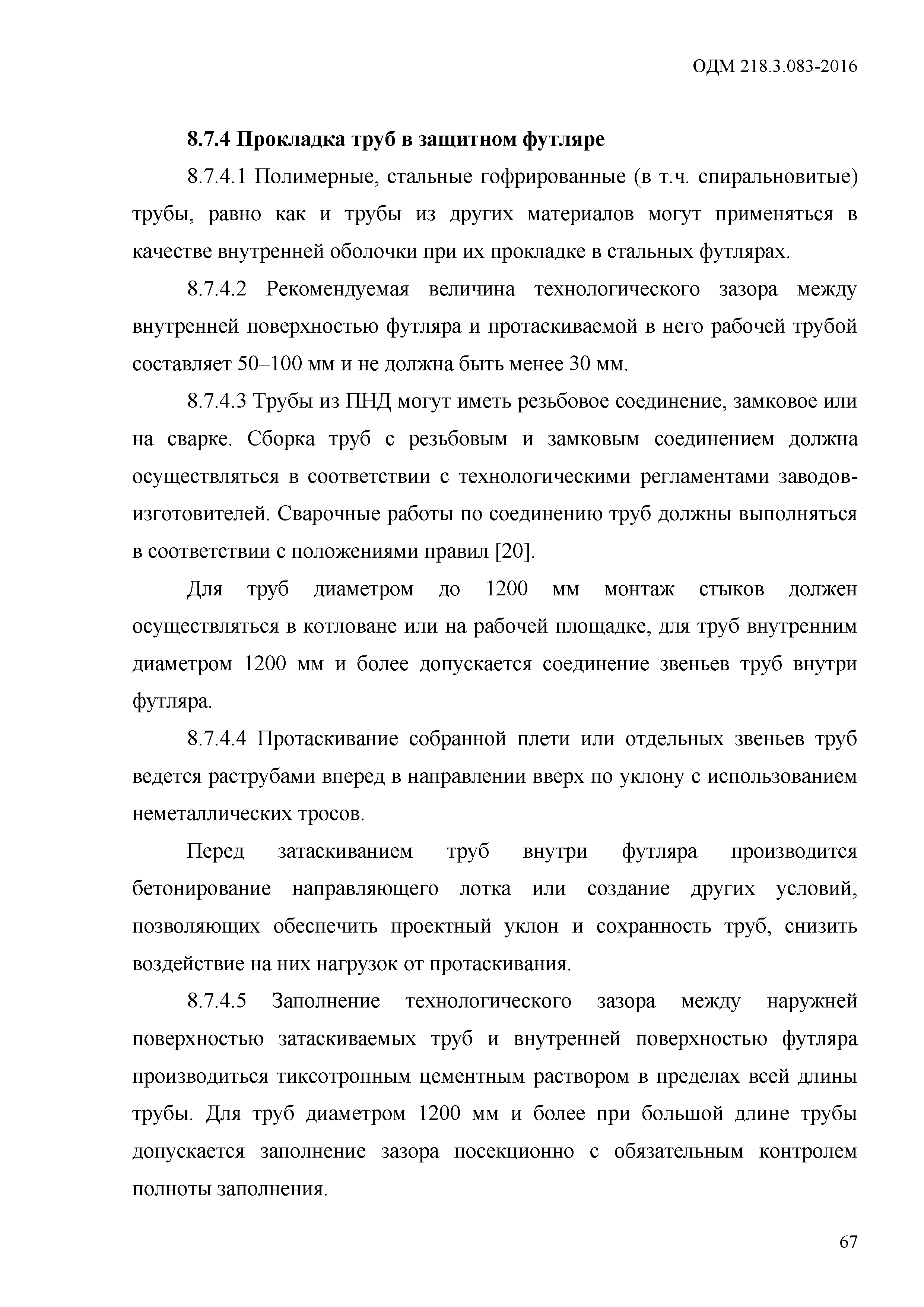

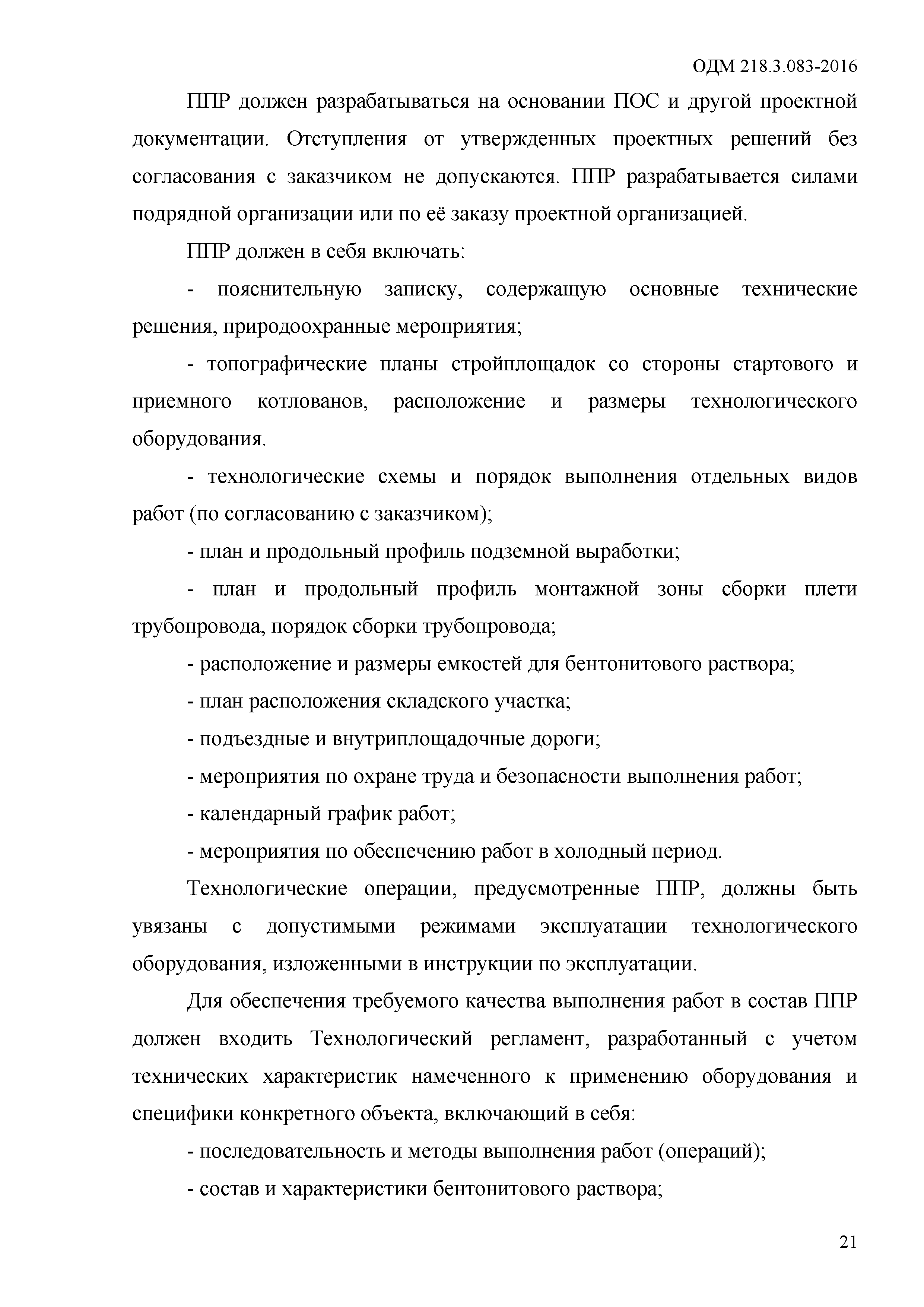

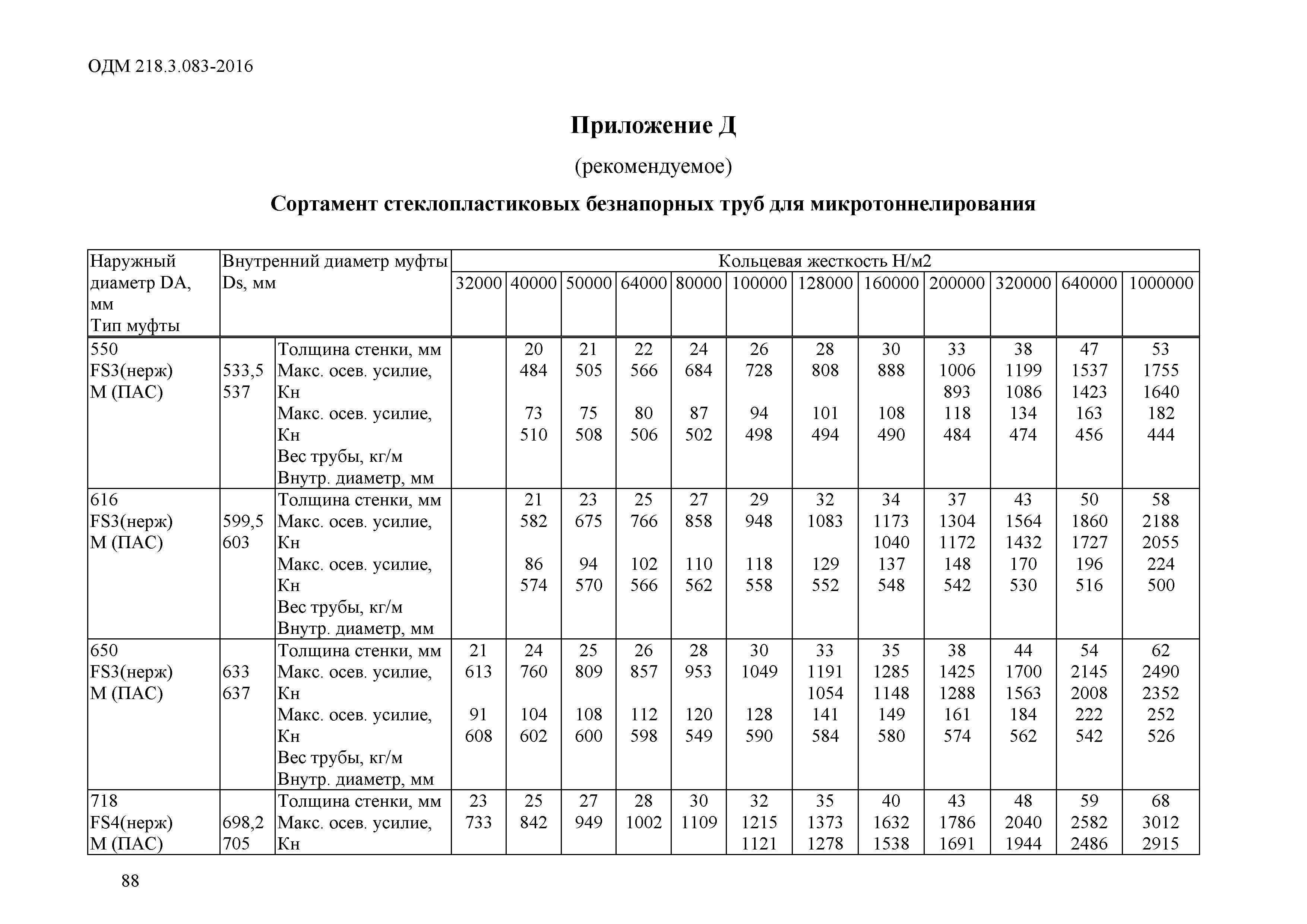

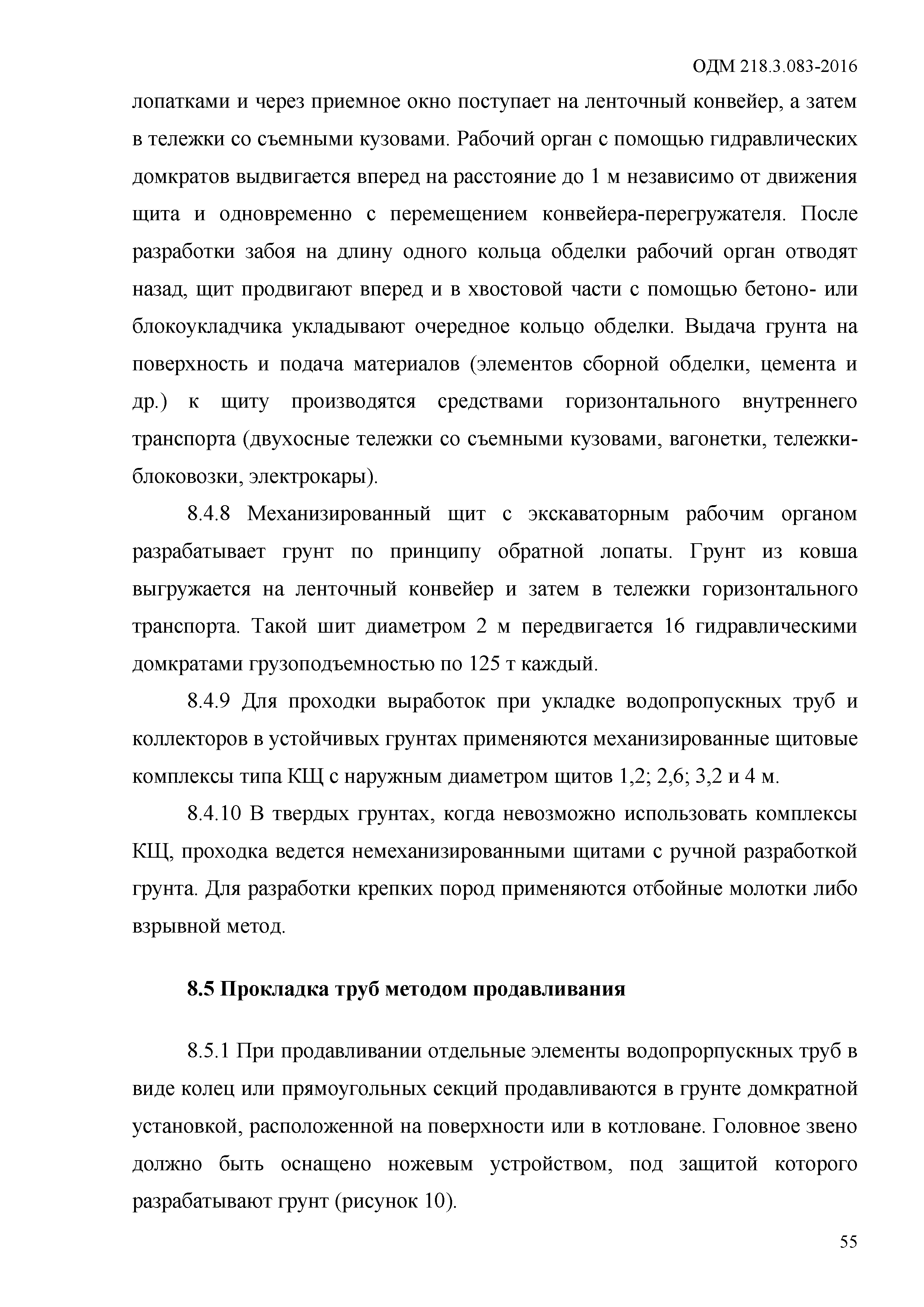

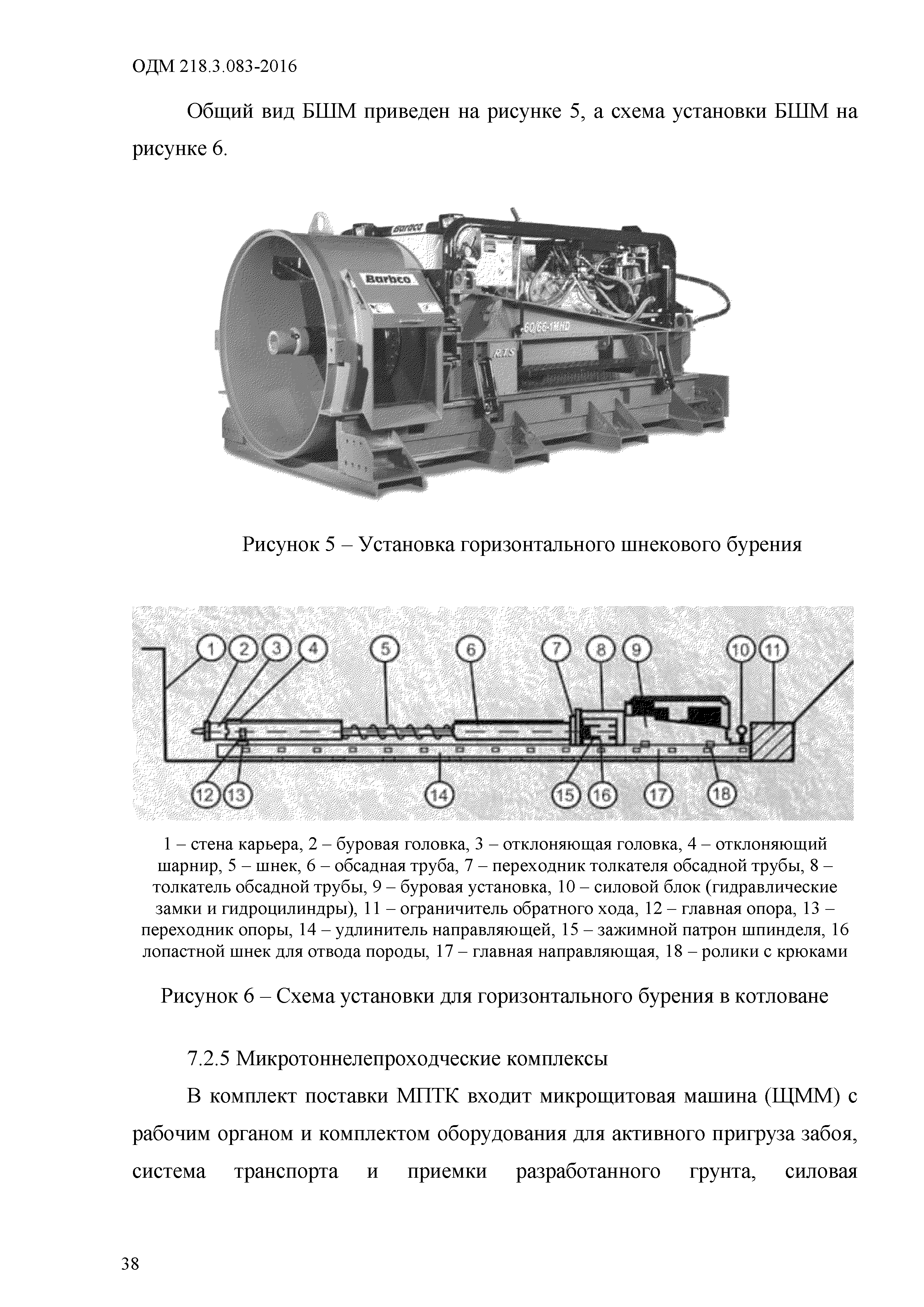

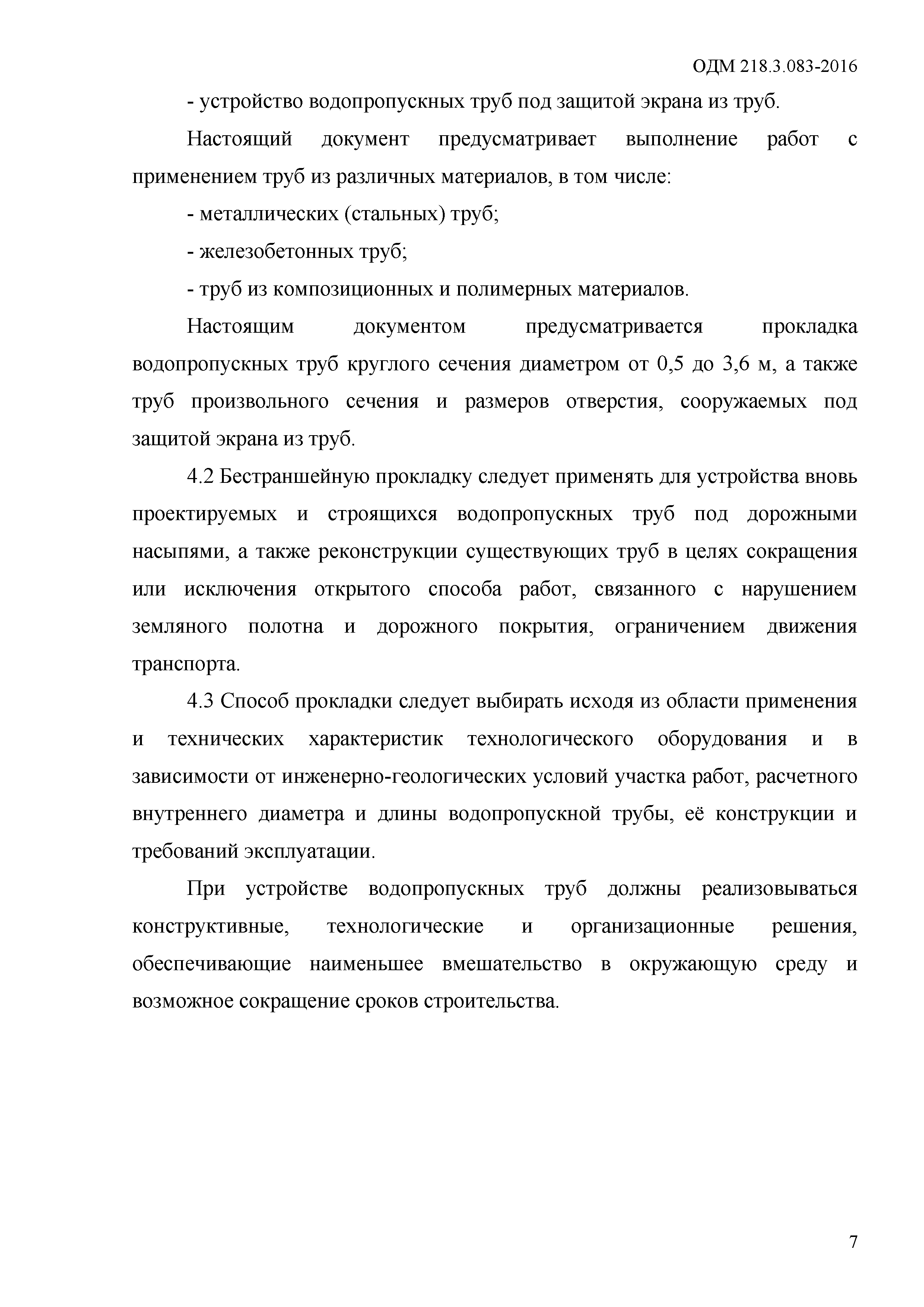

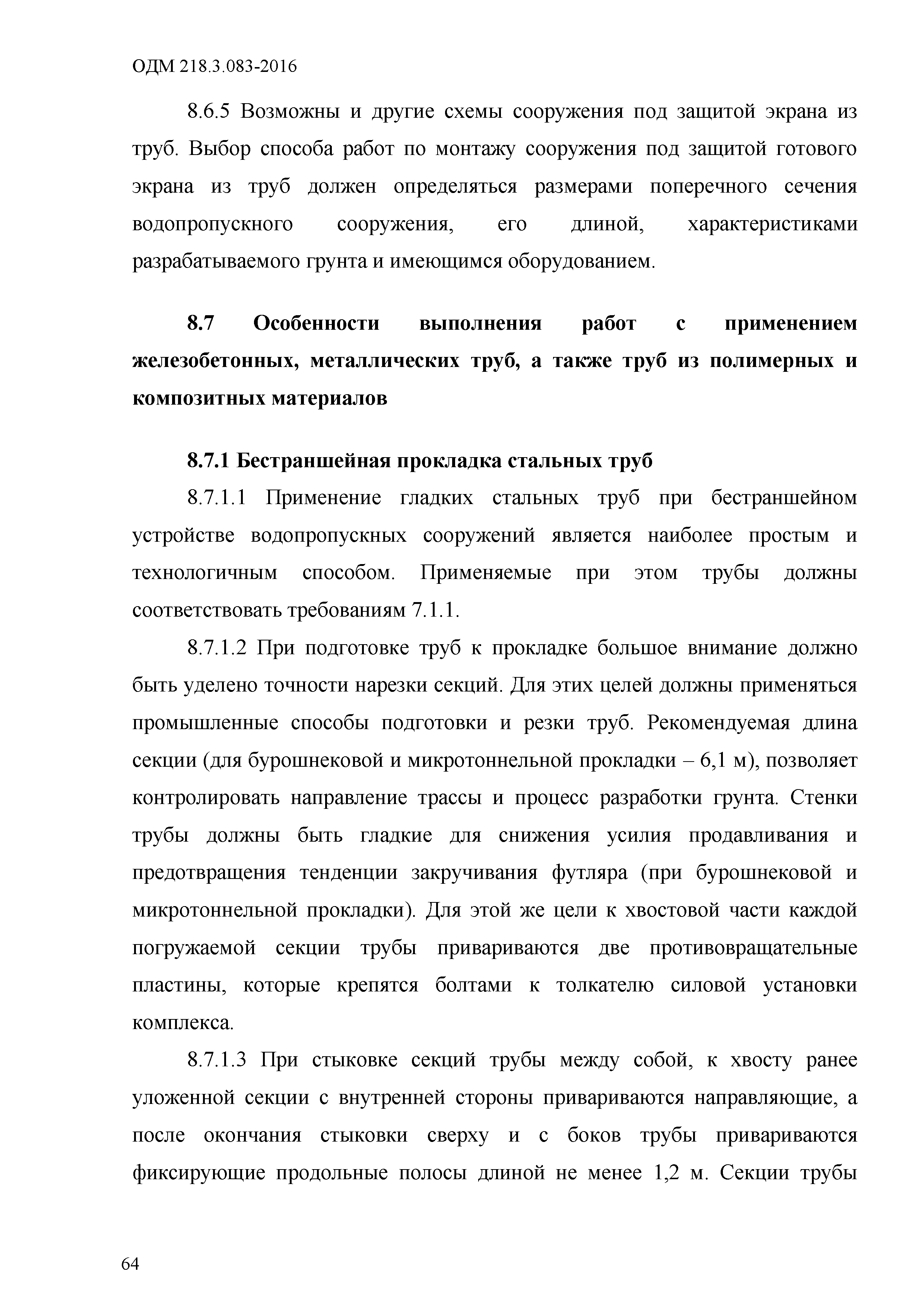

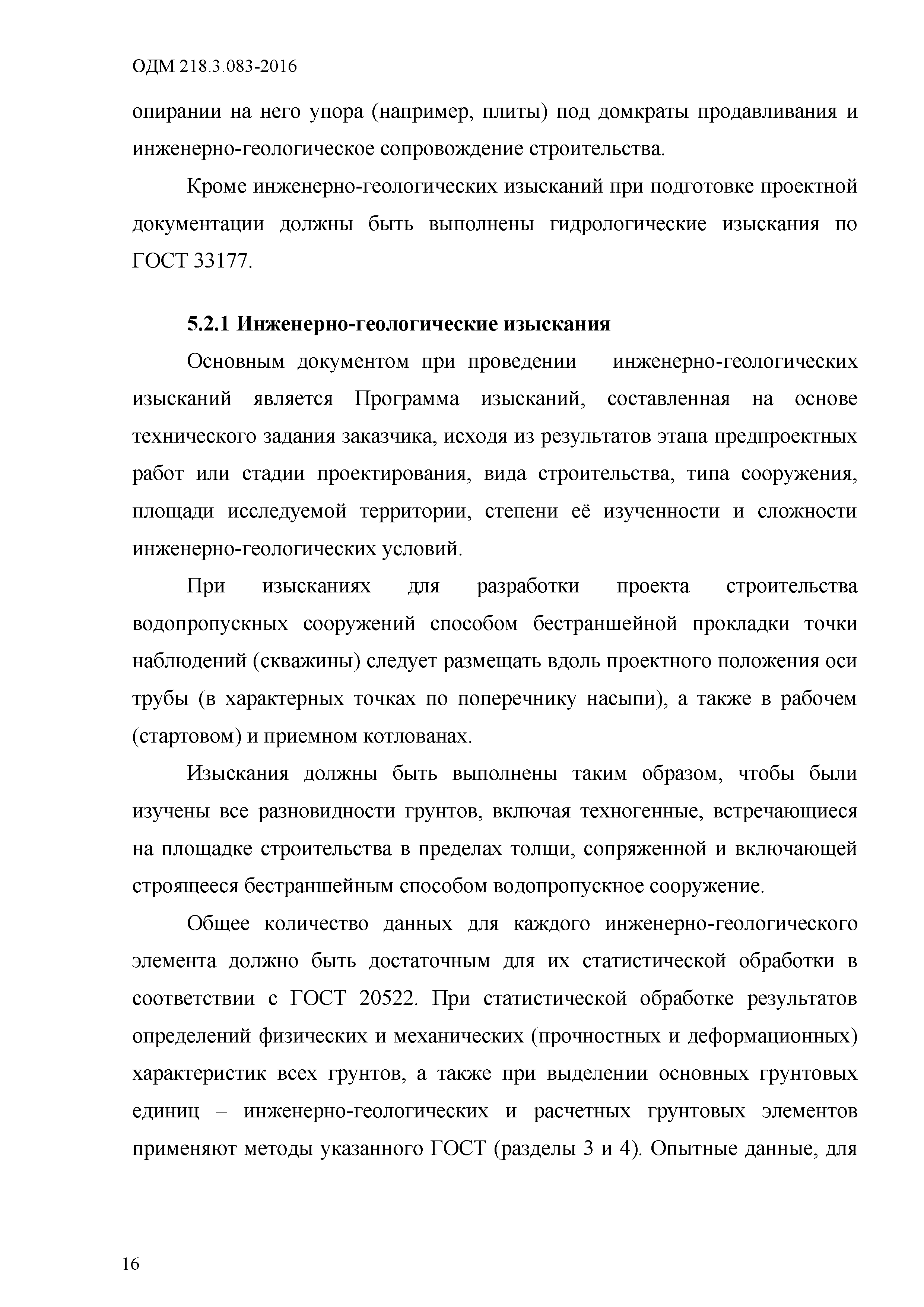

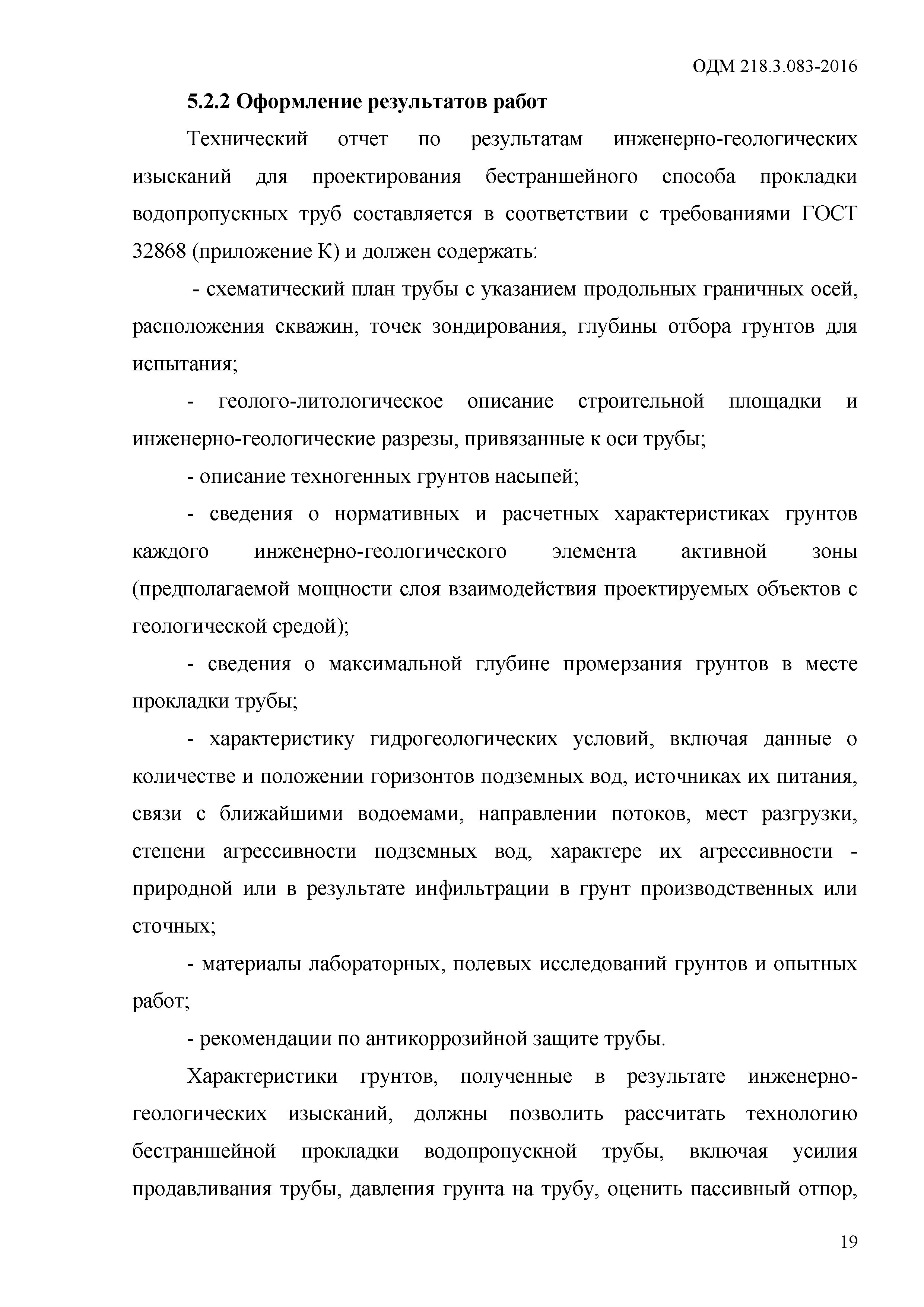

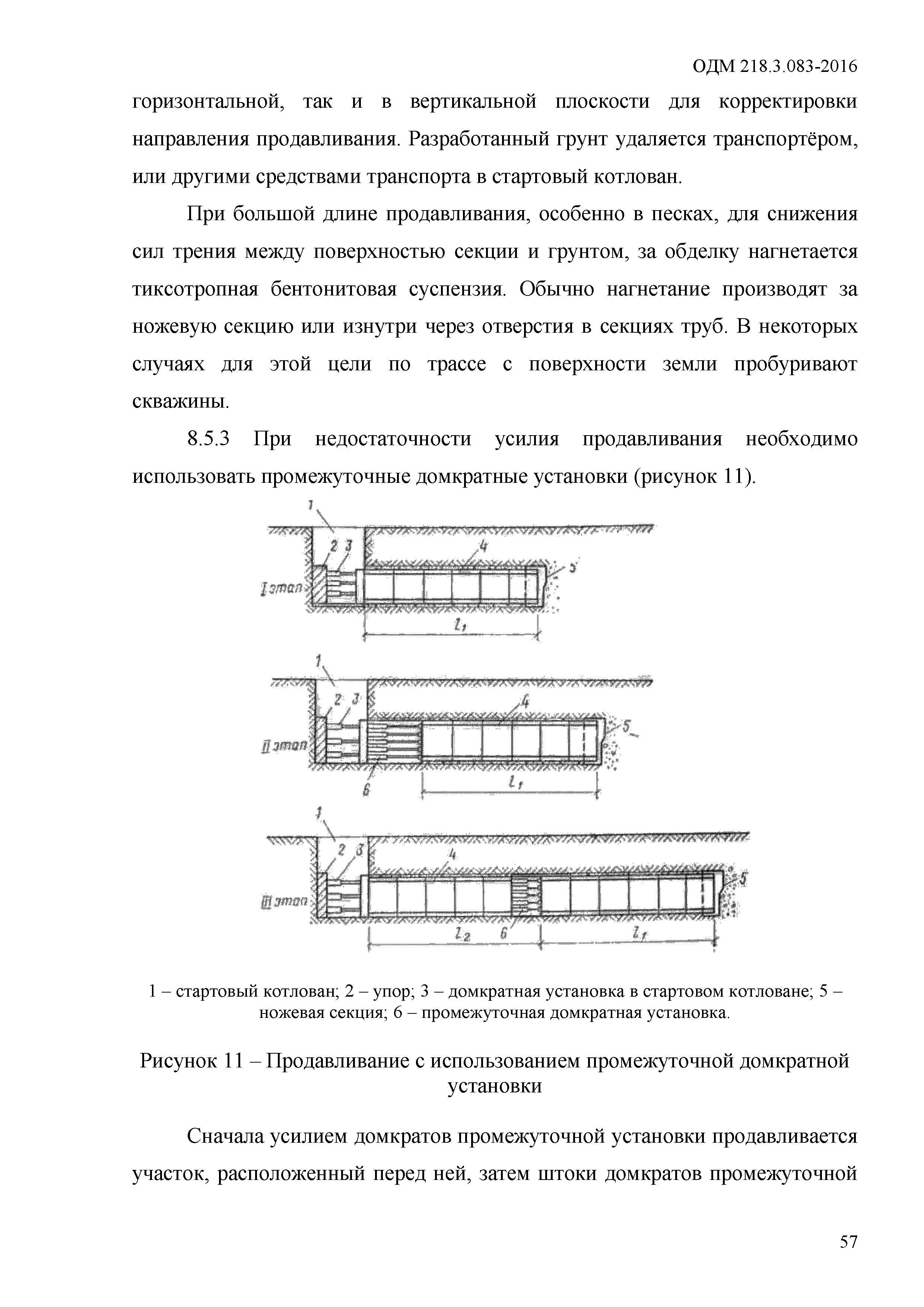

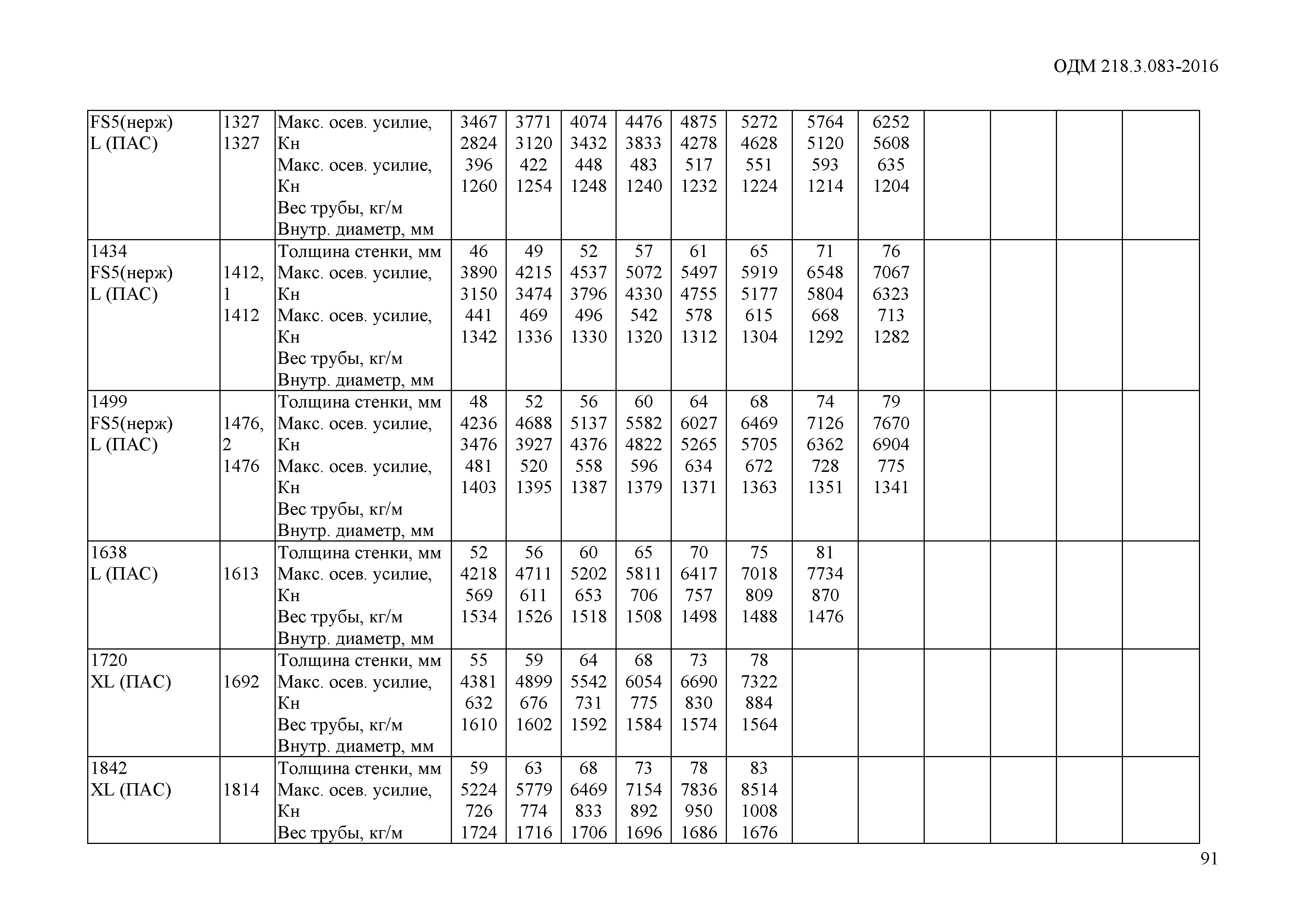

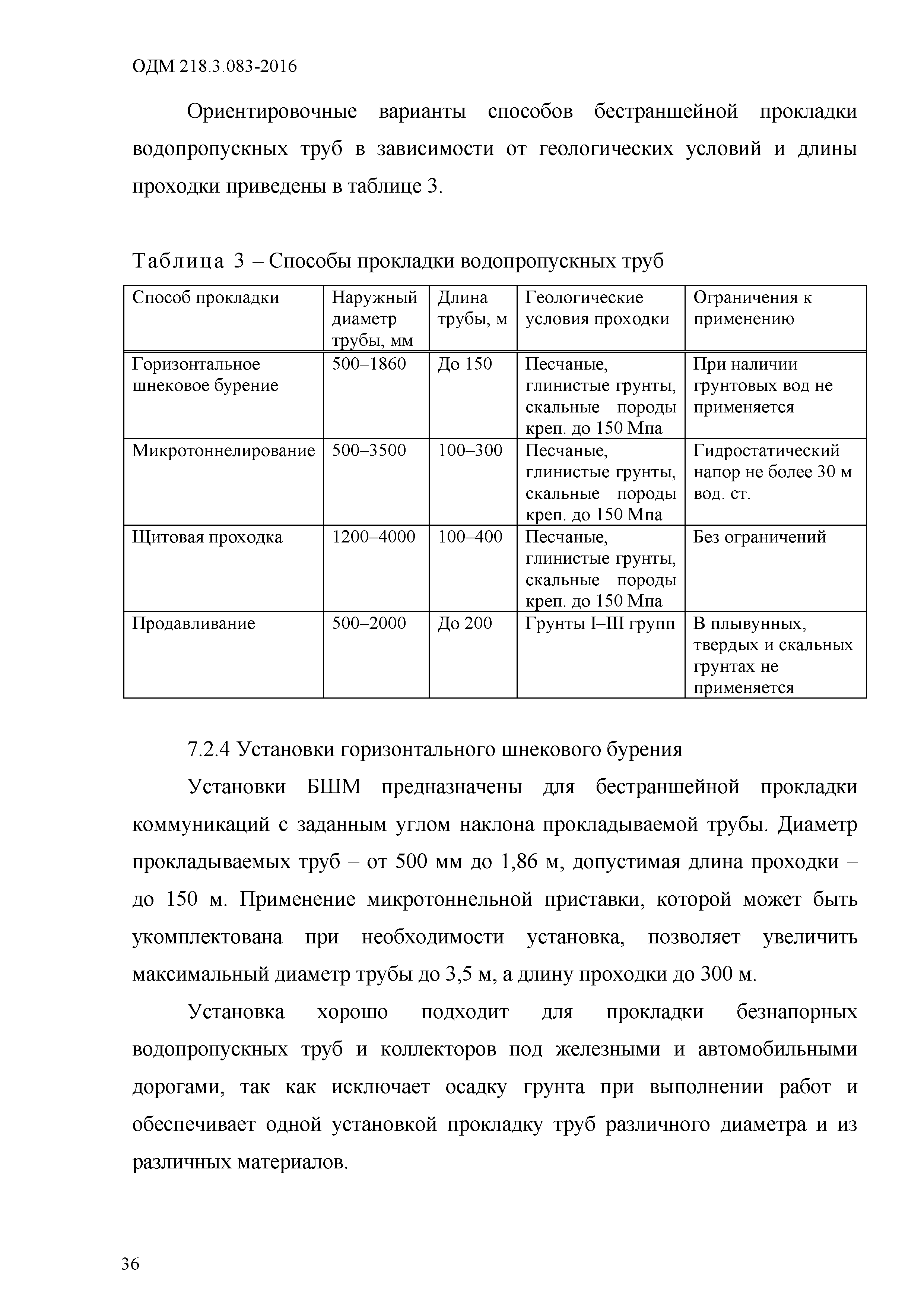

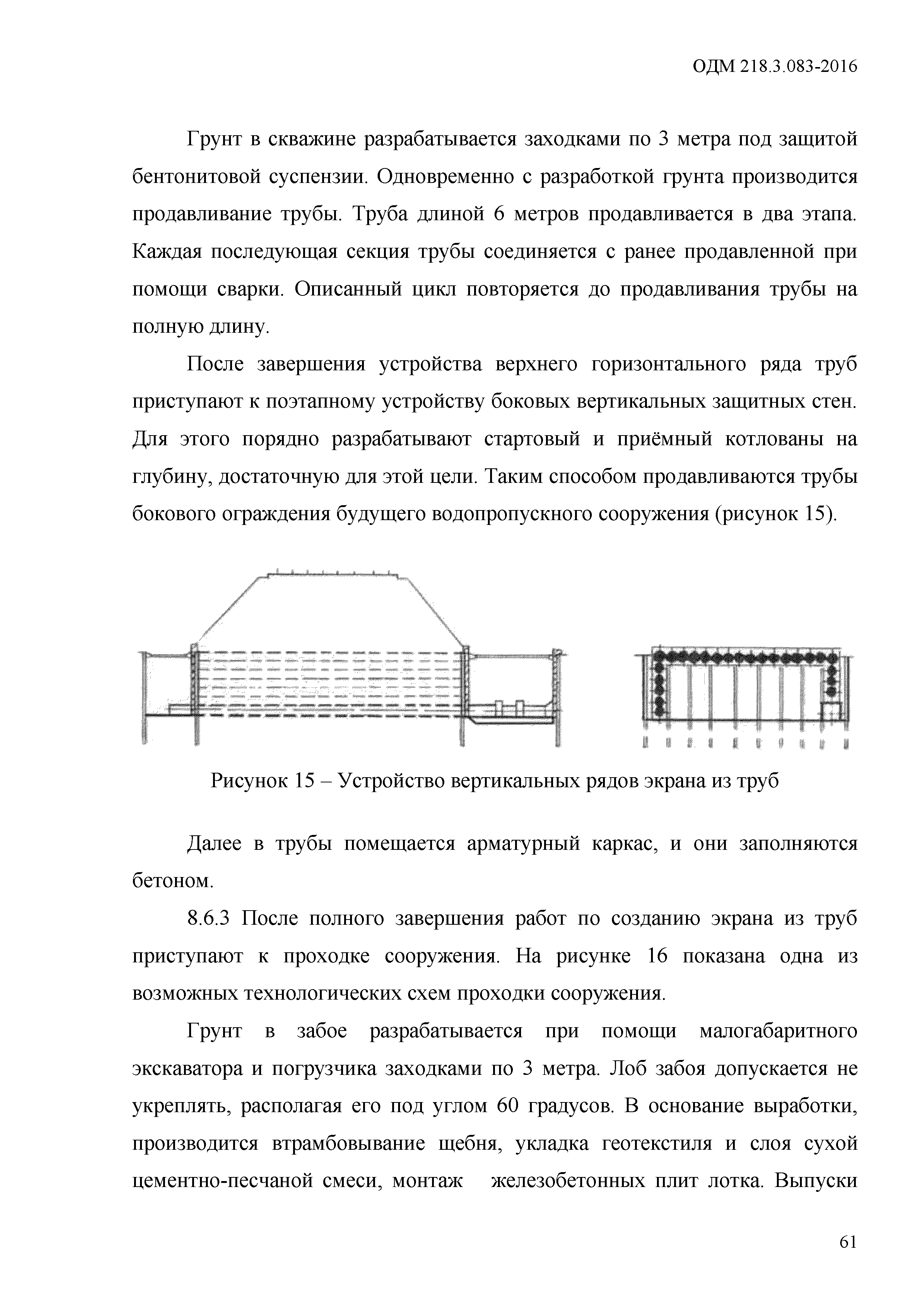

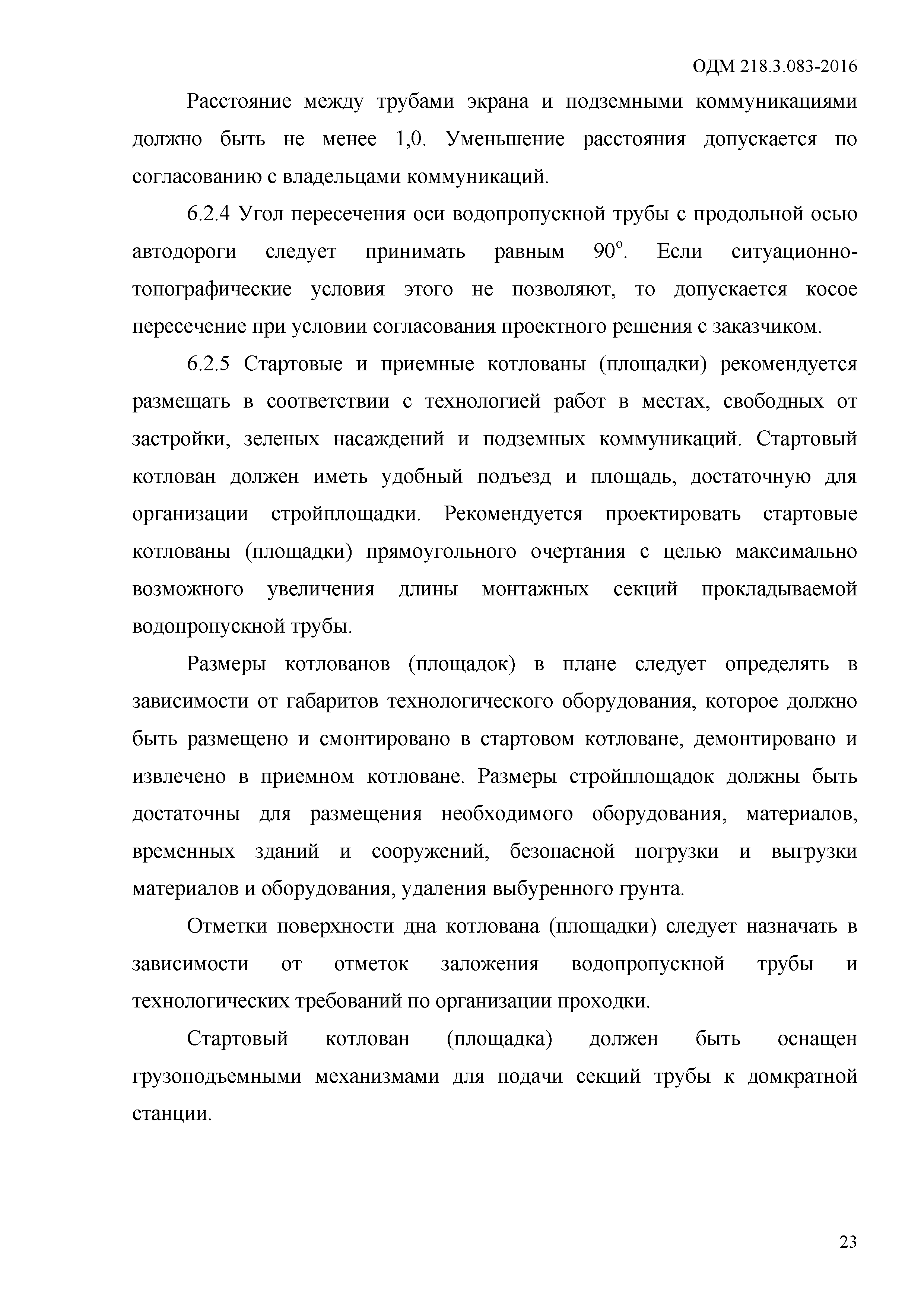

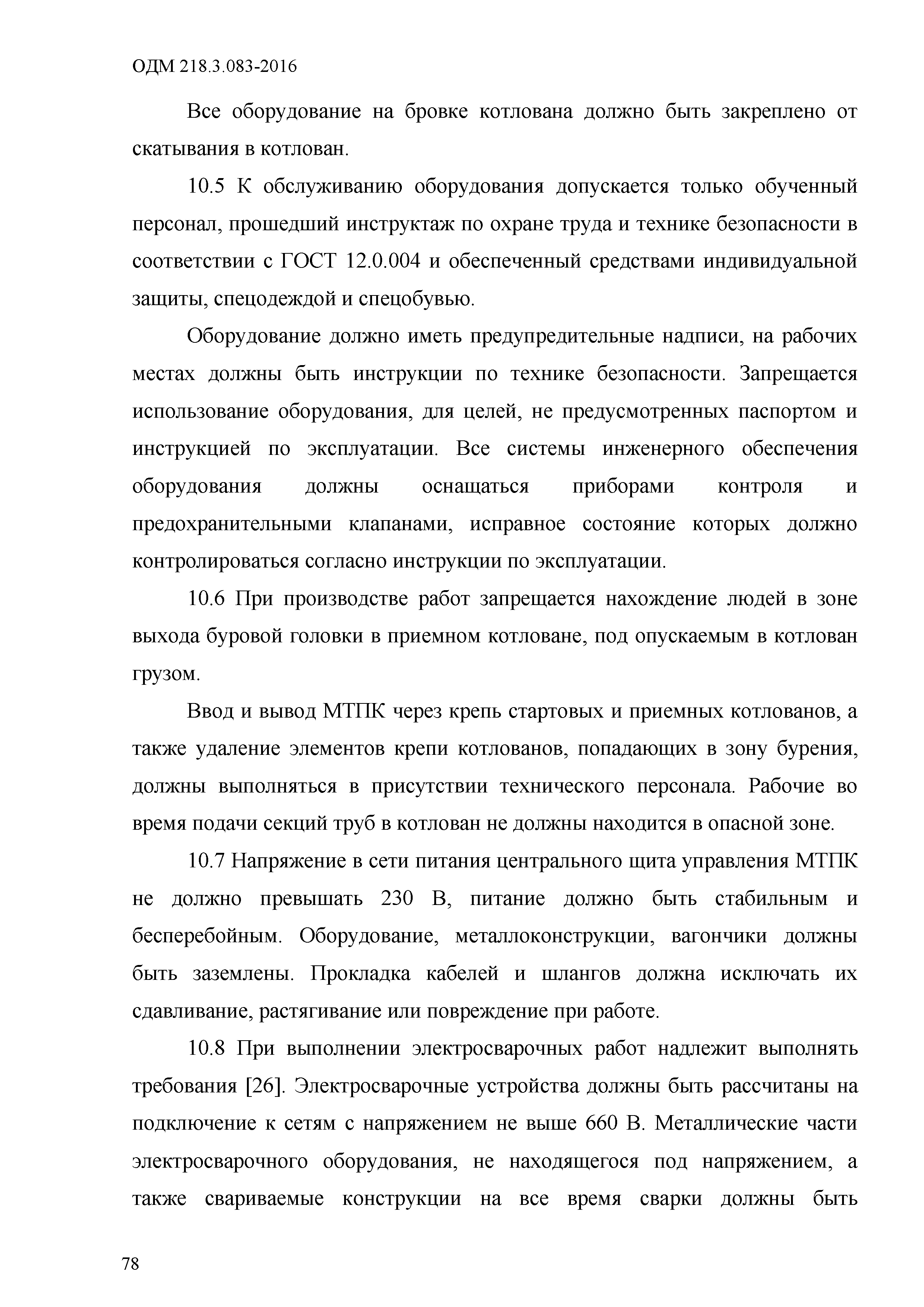

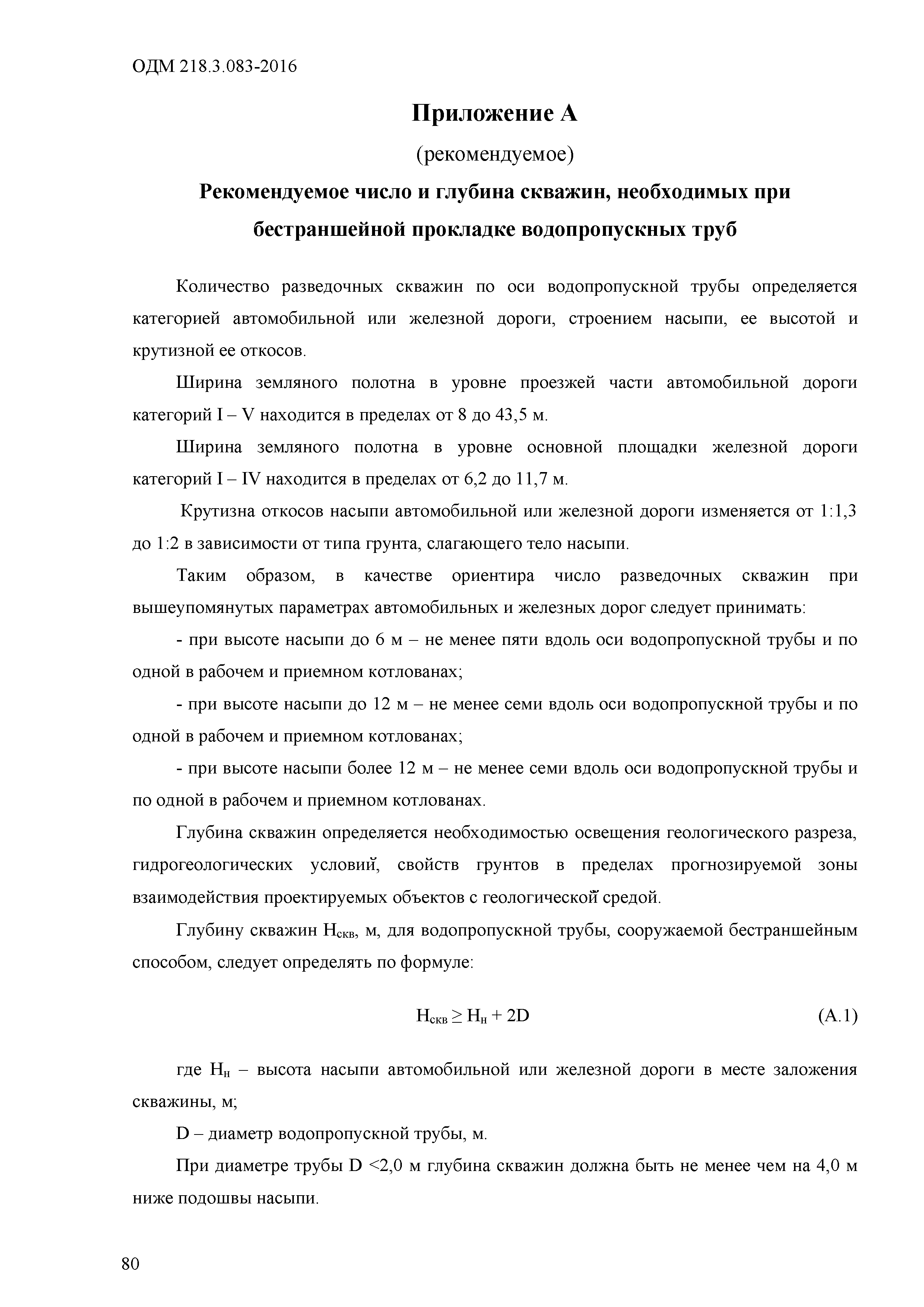

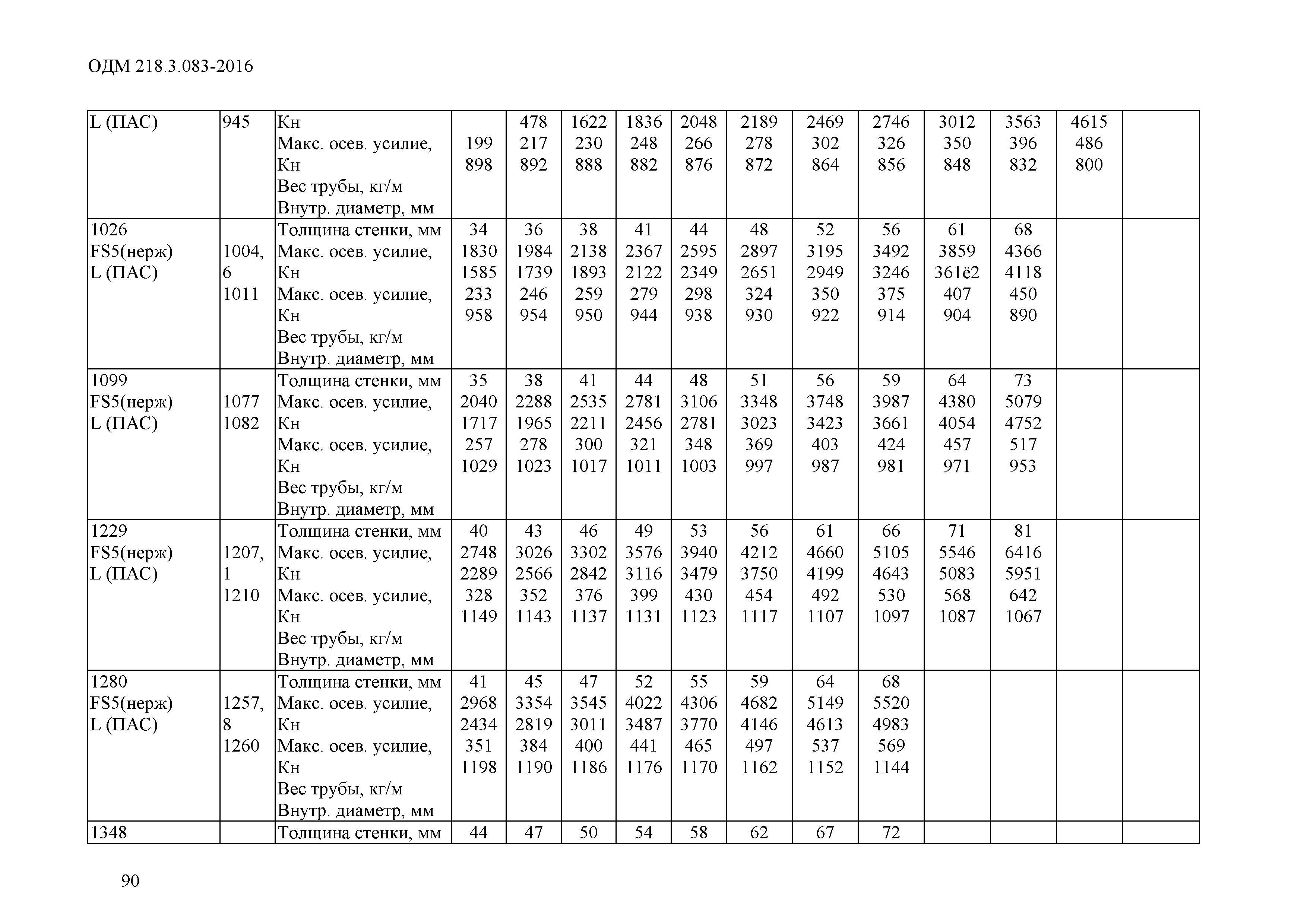

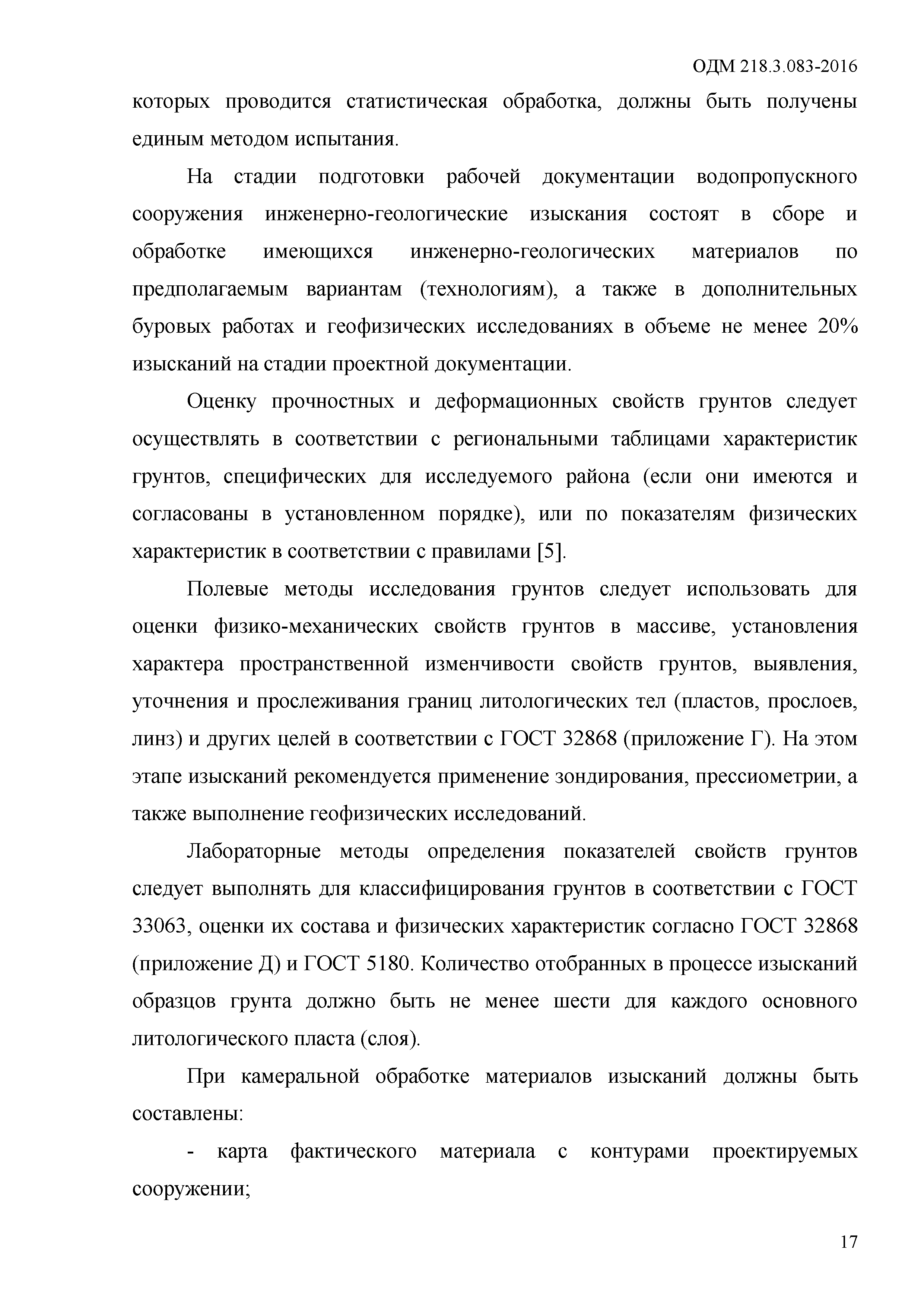

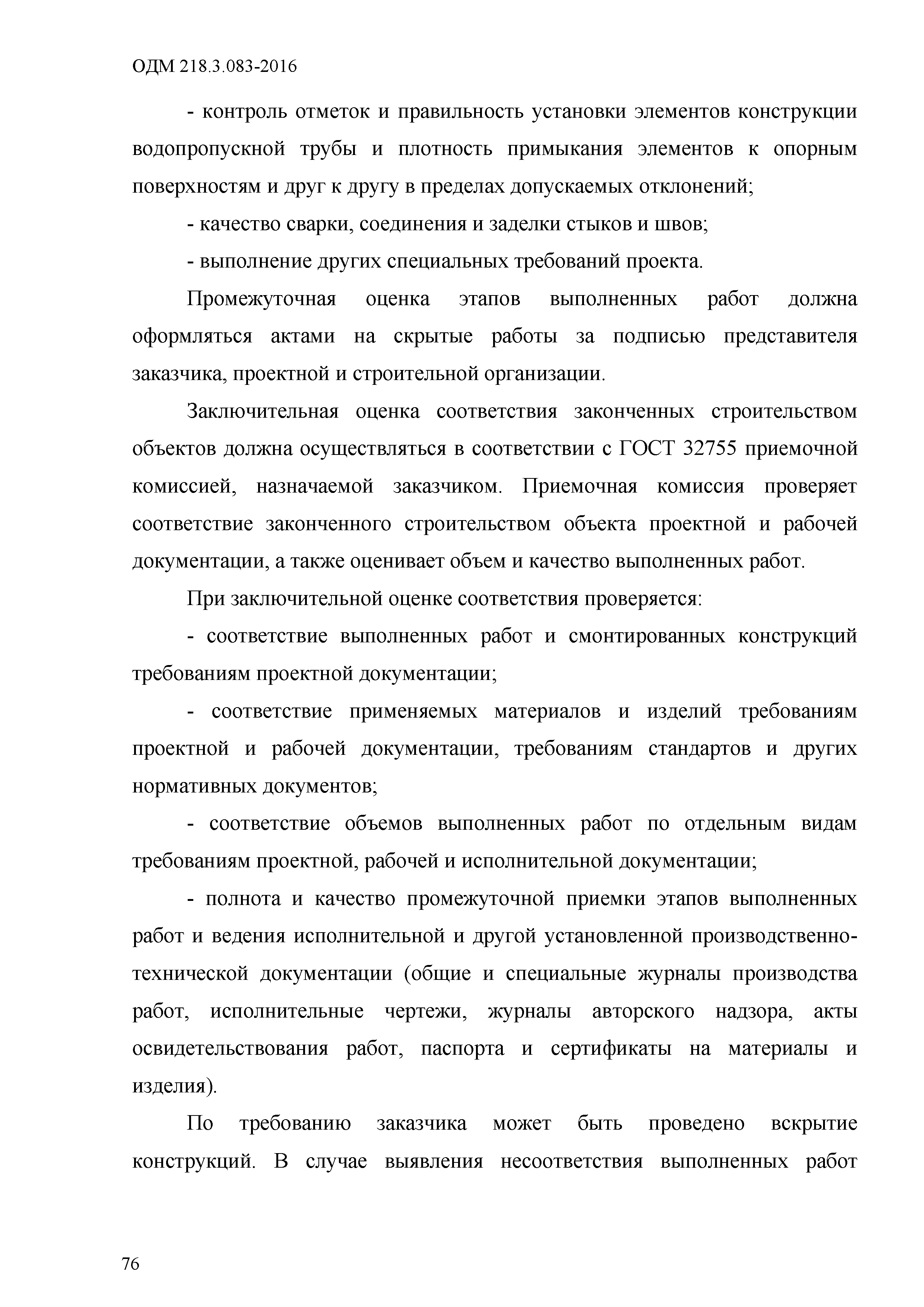

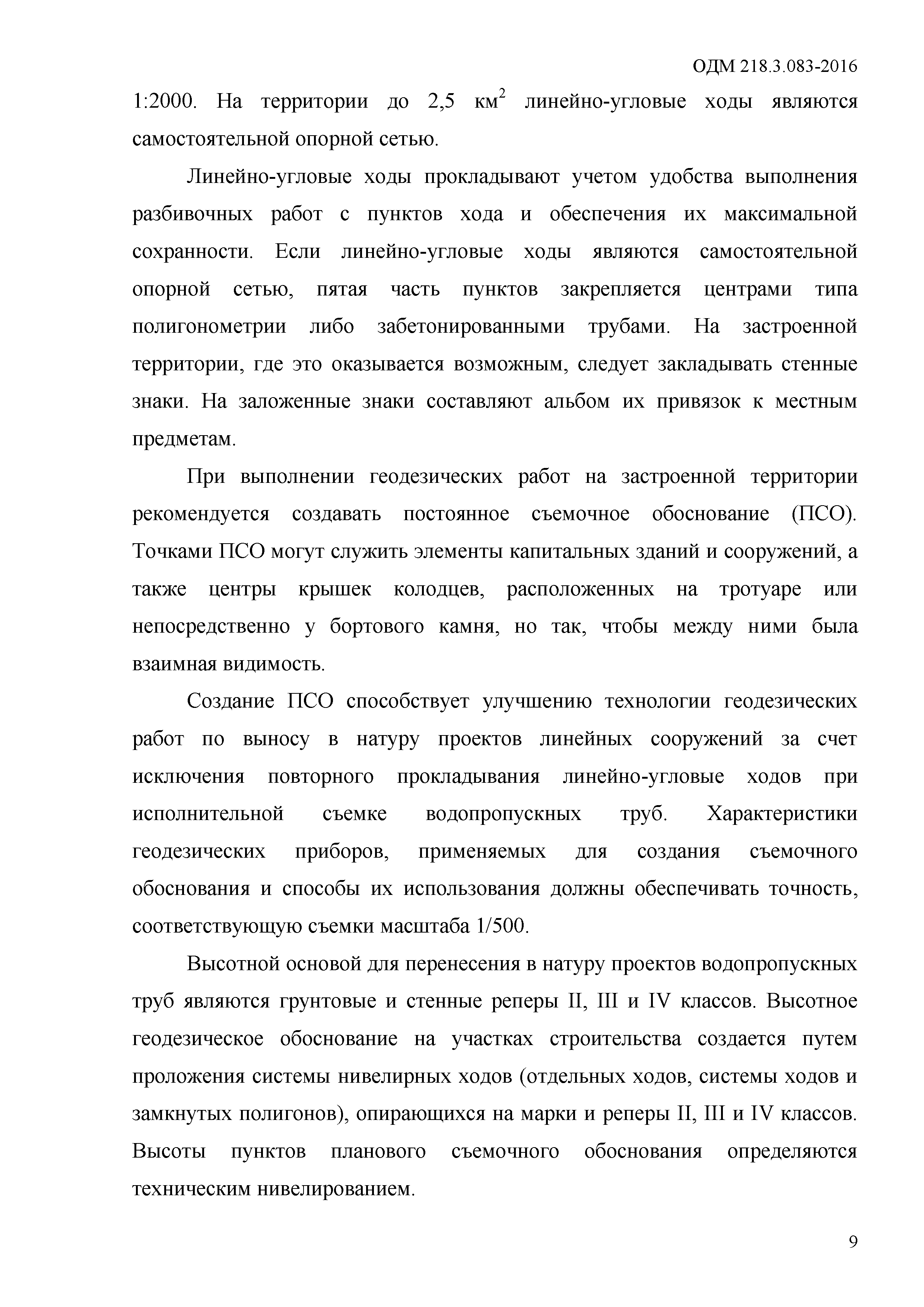

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Требования к выполнению геодезических и геологических работ    5.1 Требования к выполнению геодезических работ    5.2 Требования к выполнению геологических работ 6 Требования к выполнению технологических расчетов    6.1 Требования к составу и оформлению проектной документации и ППР    6.2 Основные положения проектирования и выполнения технологических расчетов 7 Требования к применяемым материалам, изделиям и оборудованию    7.1 Требования к применяемым материалам и изделиям    7.2 Требования к оборудованию 8 Порядок производства работ по бестраншейной прокладке водопропускных труб    8.1 Подготовительные работы    8.2 Прокладка труб методом шнекового бурения    8.3 Прокладка труб методом микротоннелирования    8.4 Прокладка труб методом щитовой проходки    8.5 Прокладка труб методом продавливания    8.6 Устройство водопропускных сооружений под защитой экрана из труб    8.7 Особенности выполнения работ с применением железобетонных, металлических труб, а также труб из полимерных и композитных материалов    8.8 Устройство оголовков, укрепительные и планировочные работы. 9 Требования к контролю и приемке работ    9.1 Входной контроль материалов и изделий    9.2 Операционный контроль работ    9.3 Оценка соответствия выполненных работ 10 Мероприятия по охране труда и безопасности работ Приложение А. Рекомендуемое число и глубина скважин, необходимых для бестраншейной прокладки водопропускных труб Приложение Б. Методика расчета усилия продавливания труб Приложение В. Расчет давления грунта на подземные трубопроводы при бестраншейной прокладке Приложение Г. Расчет конструкции упора Приложение Д. Сортамент стеклопластиковых труб для бестраншейной прокладки Библиография
Разработан:	МИИТ ООО Центр Дорпроект
Утверждён:	15.02.2017 Федеральное дорожное агентство (255-р)
Издан:	Росавтодор (2016 г. )
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Строительство дорог Строительство дорог в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство автомобильных дорог

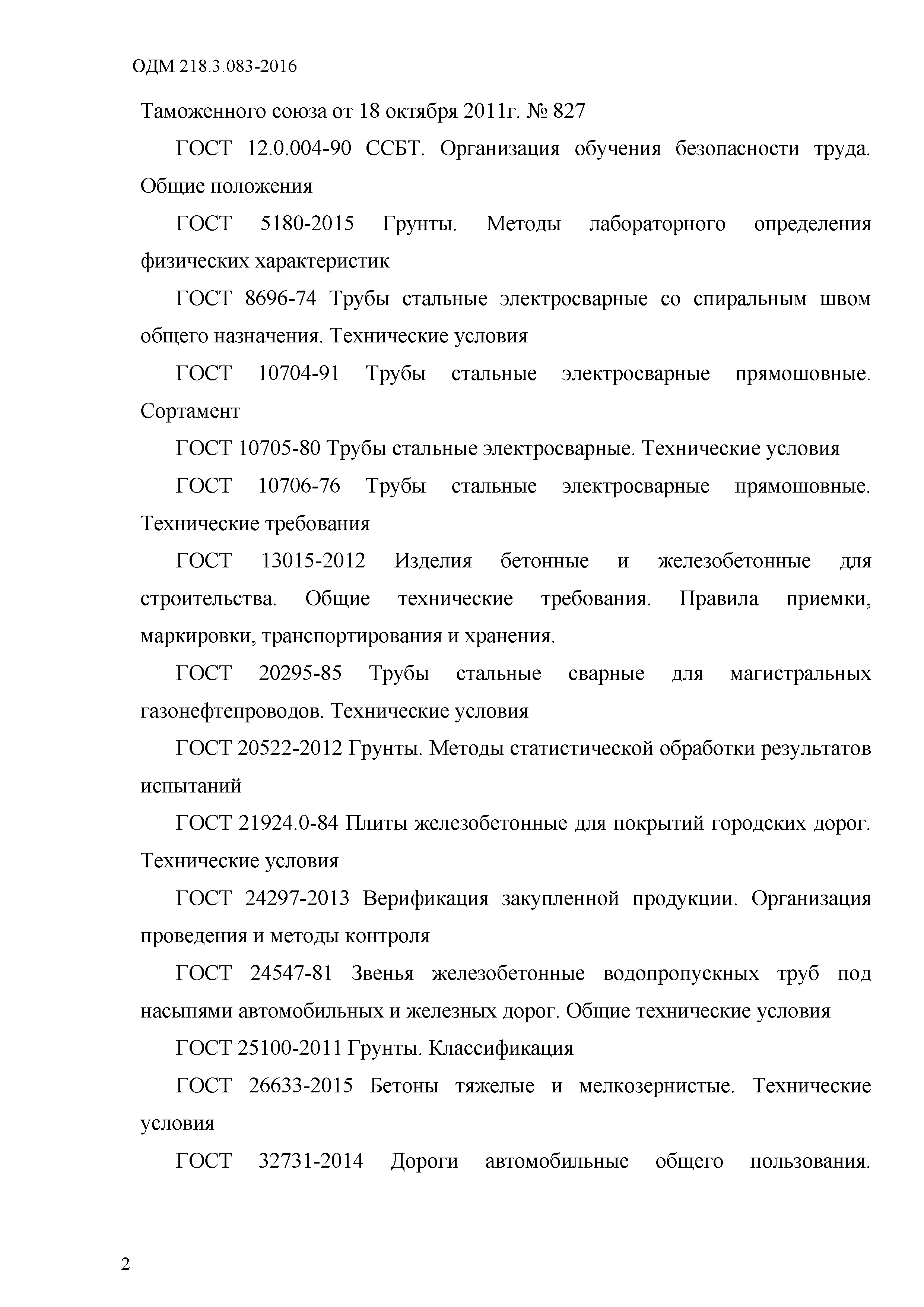

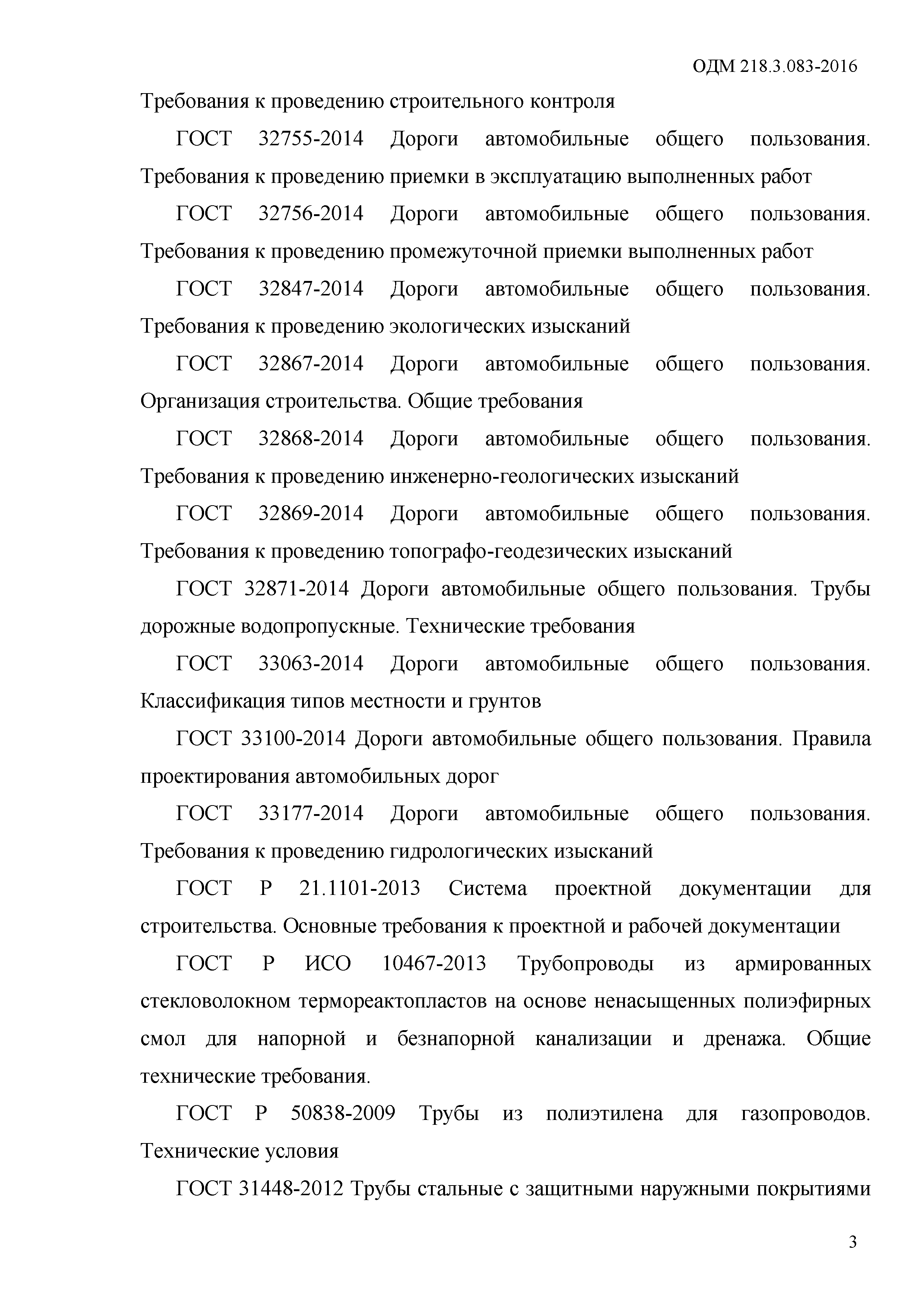

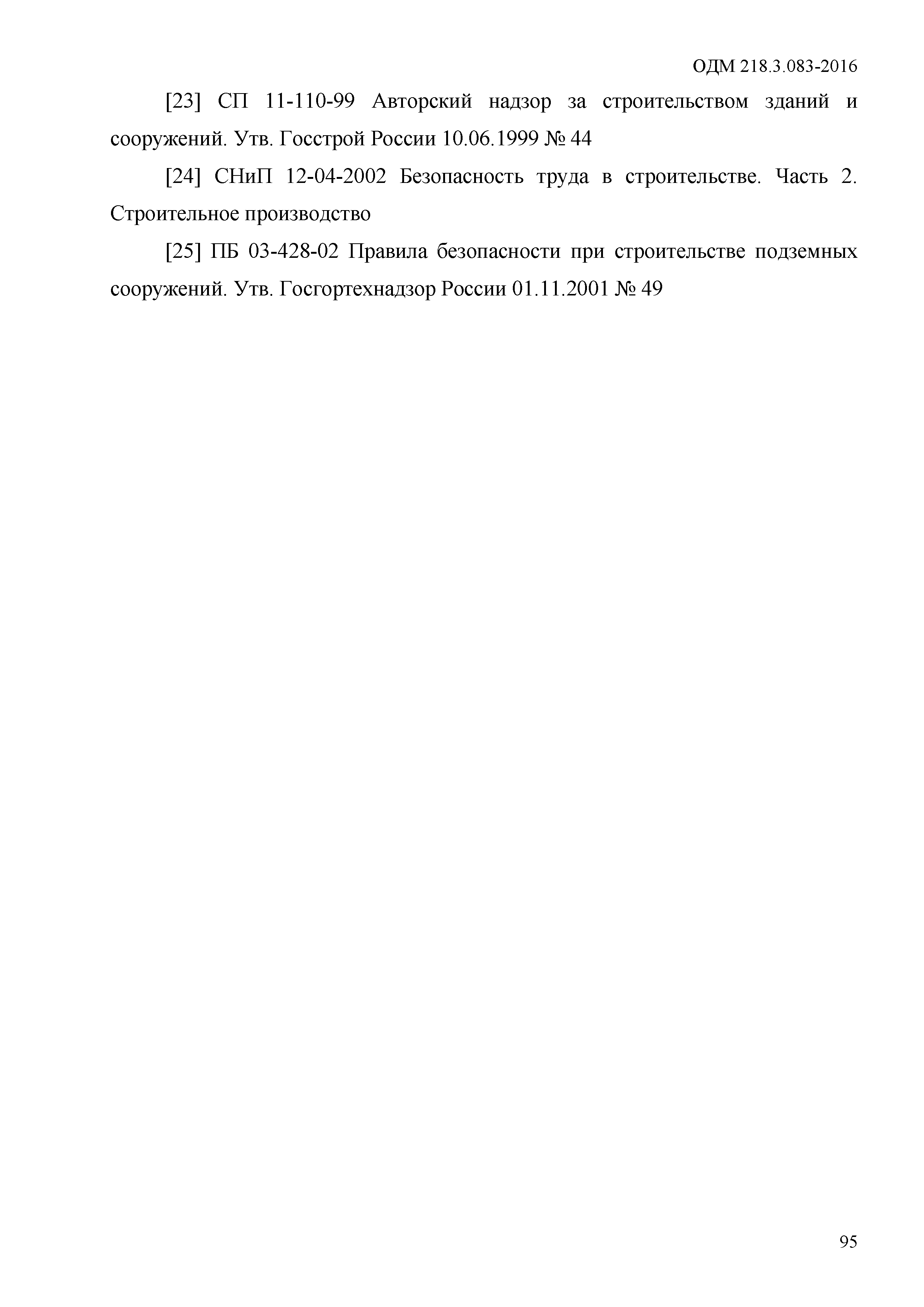

Нормативные ссылки:	ГОСТ 21924.0-84 «Плиты железобетонные для покрытий городских дорог. Технические условия» ГОСТ 24547-81 «Звенья железобетонные водопропускных труб под насыпи автомобильных и железных дорог. Общие технические условия» ГОСТ 8696-74 «Трубы стальные электросварные со спиральным швом общего назначения. Технические условия» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 12.0.004-90 «Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения» ВСН 32-81 «Инструкция по устройству гидроизоляции конструкций мостов и труб на железных, автомобильных и городских дорогах» СП 11-110-99 «Авторский надзор за строительством зданий и сооружений» СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования» ПБ 03-428-02 «Правила безопасности при строительстве подземных сооружений» СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» СП 12-136-2002 «Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ» ОСТ 35-22-83 «Трубы водопропускные из гофрированного металла под насыпи железных и автомобильных дорог. Технические условия» ОДМ 218.2.001-2007 «Метод определения трещиностойкости полимерасфальтобетона при отрицательных температурах (для опытного применения)» РД 11-05-2007 «Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» Серия 3.501.1-156 «Укрепление русел, конусов и откосов насыпи у малых и средних мостов и водопропускных труб» Серия 3.501.1-156 «Выпуск 0. Конструкции укреплений. Материалы для проектирования» ГКИНП 02-033-79 «Инструкция по топографической съемке в масштабах 1:5000, 1:2000, 1:1000 и 1:500» Руководство «Руководство по геодезическим работам при устройстве подземных коммуникаций» «Положение о составе разделов проектной документации и требованиях к их содержанию» ОДМ 218.2.001-2009 «Рекомендации по проектированию и строительству водопропускных сооружений из металлических гофрированных структур на автомобильных дорогах общего пользования с учетом региональных условий (дорожно-климатических зон)» ГОСТ Р 50838-2009 «Трубы из полиэтилена для газопроводов. Технические условия» СП 48.13330.2011 «Организация строительства» СП 20.13330.2011 «Нагрузки и воздействия» СП 35.13330.2011 «Мосты и трубы» СП 116.13330.2012 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения» Технический регламент Таможенного союза 014/2011 «Безопасность автомобильных дорог» ГОСТ Р 54475-2011 «Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации. Технические условия» СТО НОСТРОЙ 2.27.19-2011 «Освоение подземного строительства. Сооружение тоннелей тоннелепроходческими механизированными комплексами с использованием высокоточной обделки» СП 46.13330.2012 «Мосты и трубы» ГОСТ 25100-2011 «Грунты. Классификация» СП 91.13330.2012 «Подземные горные выработки» ГОСТ 20522-2012 «Грунты. Методы статистической обработки результатов испытаний» ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения» ГОСТ Р 21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 31448-2012 «Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов. Технические условия» ГОСТ 24297-2013 «Верификация закупленной продукции. Организация проведения и методы контроля» ГОСТ Р ИСО 10467-2013 «Трубопроводы из армированных стекловолокном термореактопластов на основе ненасыщенных полиэфирных смол для напорной и безнапорной канализации и дренажа. Общие технические требования» ГОСТ 32731-2014 «Дороги автомобильные общего пользования. Требования к проведению строительного контроля» ГОСТ 32755-2014 «Дороги автомобильные общего пользования. Требования к проведению приемки в эксплуатацию выполненных работ» ГОСТ 32756-2014 «Дороги автомобильные общего пользования. Требования к проведению промежуточной приемки выполненных работ» «Правила начертания условных знаков на топографических планах подземных коммуникаций масштабов 1:5000, 1:2000, 1:1000, 1:500» ГОСТ 32867-2014 «Дороги автомобильные общего пользования. Организация строительства. Общие требования» ГОСТ 32869-2014 «Дороги автомобильные общего пользования. Требования к проведению топографо-геодезических изысканий» ГОСТ 32868-2014 «Дороги автомобильные общего пользования. Требования к проведению инженерно-геологических изысканий» ГОСТ 32847-2014 «Дороги автомобильные общего пользования. Требования к проведению экологических изысканий» ГОСТ 32871-2014 «Дороги автомобильные общего пользования. Трубы дорожные водопропускные. Технические требования» ГОСТ 33063-2014 «Дороги автомобильные общего пользования. Классификация типов местности и грунтов» ГОСТ 33100-2014 «Дороги автомобильные общего пользования. Правила проектирования автомобильных дорог» ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических характеристик» ГОСТ 26633-2015 «Бетоны тяжелые и мелкозернистые. Технические условия» ГОСТ 33177-2014 «Дороги автомобильные общего пользования. Требования к проведению инженерно-гидрологических изысканий»
