Скачать ГОСТ 9.602-2016 Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии

Дата актуализации: 10.08.2017

ГОСТ 9.602-2016

Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии

Обозначение:	ГОСТ 9.602-2016
Обозначение англ:	GOST 9.602-2016
Статус:	принят
Название рус.:	Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии
Название англ.:	Unified system of corrosion and ageing protection. Underground constructions. General requirements for corrosion protection
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	07.10.2016
Дата окончания срока действия:	01.06.2017
Область применения:	Стандарт устанавливает общие требования к защите от коррозии наружной поверхности подземных (в том числе подводных с заглублением в дно) стальных сооружений, проложенных ниже уровня поверхности земли или в обваловании, выполненных из углеродистых и низколегированных сталей (далее - сооружения): трубопроводов, транспортирующих природный газ (газопроводы магистральные и распределительные), нефть, нефтепродукты, и отводов от них; резервуаров (в том числе траншейного типа); водопроводов; трубопроводов тепловых сетей; свай, шпунтов, колонн и других несущих стальных подземных конструкций. Стандарт также устанавливает требования по ограничению токов утечки на источниках блуждающих токов, оказывающих влияние на защиту от коррозии подземных сооружений: электрифицированный рельсовый транспорт, линии передачи энергии постоянного тока по системе «провод-земля», промышленные предприятия, потребляющие постоянный электрический ток в технологических целях. Стандарт не распространяется на следующие сооружения: железобетонные и чугунные сооружения; на сооружения специального оборонного и космического назначения, морские и прибрежные сооружения, в том числе, трубопроводы; сооружения атомных, приливных, гидроэлектрических станций и плотин; коммуникации, прокладываемые в зданиях; кабели в металлической оболочке; трубопроводы тепловых сетей с пенополиуретановой тепловой изоляцией и трубой-оболочкой из жесткого полиэтилена (конструкция «труба в трубе»), имеющие действующую систему оперативного дистанционного контроля состояния изоляции трубопроводов.

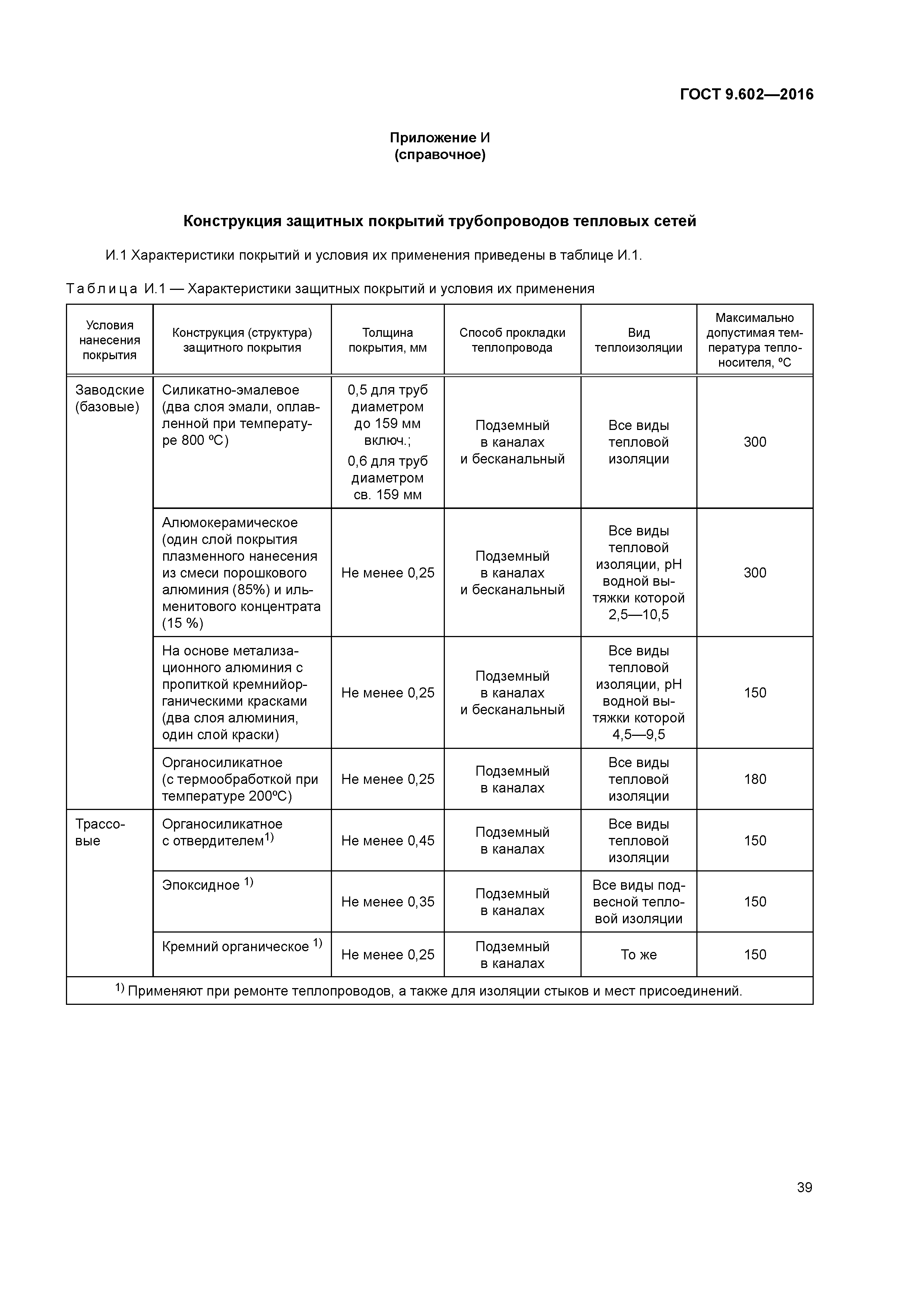

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Критерии опасности коррозии 6 Выбор методов защиты от коррозии 7 Требования к защитным покрытиям и методам контроля качества 8 Требования к электрохимической защите    8.1 Общие требования    8.2 Требования к электрохимической защите при наличии опасного влияния блуждающих токов и индуцированных переменных токов    8.3 Требования к протекторной защите 9 Требования по ограничению токов утечки на источниках блуждающих токов 10 Требования по безопасному выполнению работ по противокоррозионной защите подземных сооружений Приложение А (справочное) Определение удельного электрического сопротивления грунта Приложение Б (справочное) Определение средней плотности катодного тока Приложение В (справочное) Определение биокоррозионной агрессивности грунта Приложение Г (справочное) Определение наличия блуждающих постоянных токов в земле Приложение Д (справочное) Определение опасного влияния блуждающего постоянного тока Приложение Е (справочное) Определение опасного влияния переменного тока Приложение Ж (справочное) Конструкция защитных покрытий строящихся и реконструируемых сооружений Приложение И (справочное) Конструкция защитных покрытий трубопроводов тепловых сетей Приложение К (обязательное) Определение адгезии защитных покрытий Приложение Л (обязательное) Определение прочности защитного покрытия при ударе Приложение М (рекомендуемое) Определение площади отслаивания защитного покрытия при катодной поляризации Приложение Н (справочное) Определение стойкости защитного покрытия к воздействию светопогоды Приложение П (справочное) Определение переходного электрического сопротивления защитного покрытия Приложение Р (обязательное) Определение сопротивления защитного покрытия вдавливанию (пенетрации) Приложение С (рекомендуемое) Определение стойкости защитного покрытия к термоциклированию Приложение Т (справочное) Определение стойкости защитного покрытия к термостарению Приложение У (рекомендуемое) Определение эластичности защитного покрытия (испытание на изгиб) Приложение Ф (справочное) Определение стойкости защитного покрытия к прорезанию Приложение Х (справочное) Измерение поляризационного потенциала (потенциала без омической составляющей) сооружения, находящегося под электрохимической защитой Приложение Ц (справочное) Измерение суммарного потенциала (потенциала с омической составляющей) сооружения, находящегося под электрохимической защитой Приложение Ш (справочное) Измерение потенциала трубопровода канальной прокладки при электрохимической защите трубопроводов с расположением анодного заземления в канале Приложение Щ (справочное) Определение минимального поляризационного защитного потенциала подземных стальных трубопроводов по смещению от стационарного потенциала Библиография
Разработан:	ОАО ВНИИСТ ООО Газпром ВНИИГАЗ СРО НП СОПКОР ООО НефтеГазТехЭкспертиза
Утверждён:	31.08.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 90) 07.10.2016 Федеральное агентство по техническому регулированию и метрологии (1327-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Коррозия металлов ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Экология МЕТАЛЛУРГИЯ Коррозия металлов ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Металлургия
Заменяет собой:	ГОСТ 9.602-2005 «Единая система защиты от коррозии и старения. Сооружения подземные. Общие требования к защите от коррозии»
Нормативные ссылки:	ГОСТ 12.3.016-87 «Система стандартов безопасности труда. Строительство. Работы антикоррозионные. Требования безопасности» ГОСТ 5180-84 «Грунты. Методы лабораторного определения физических характеристик» ГОСТ 2678-94 «Материалы рулонные кровельные и гидроизоляционные. Методы испытаний» ГОСТ 9812-74 «Битумы нефтяные изоляционные. Технические условия» ГОСТ 5272-68 «Коррозия металлов. Термины» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 25812-83 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» ГОСТ 9.008-82 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Термины и определения» ГОСТ 9.401-91 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Общие требования и методы ускоренных испытаний на стойкость к воздействию климатических факторов» ГОСТ 12.0.004-90 «Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.2.004-75 «Система стандартов безопасности труда. Машины и механизмы специальные для трубопроводного строительства. Требования безопасности» ГОСТ 15140-78 «Материалы лакокрасочные. Методы определения адгезии» ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение» ГОСТ 16336-77 «Композиции полиэтилена для кабельной промышленности. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 4233-77 «Реактивы. Натрий хлористый. Технические условия» ГОСТ 6709-72 «Вода дистиллированная. Технические условия» ГОСТ 11645-73 «Пластмассы. Метод определения показателя текучести расплава термопластов» ГОСТ 12.4.172-87 «Система стандартов безопасности труда. Комплект индивидуальный экранирующий для защиты от электрических полей промышленной частоты. Общие технические требования и методы контроля» ГОСТ 12026-76 «Бумага фильтровальная лабораторная. Технические условия» ГОСТ 13518-68 «Пластмассы. Метод определения стойкости полиэтилена к растрескиванию под напряжением» ГОСТ 14236-81 «Пленки полимерные. Метод испытания на растяжение» ГОСТ 14261-77 «Кислота соляная особой чистоты. Технические условия» ГОСТ 16783-71 «Пластмассы. Метод определения температуры хрупкости при сдавливании образца, сложенного петлей» ГОСТ 17299-78 «Спирт этиловый технический. Технические условия» ГОСТ 17792-72 «Электрод сравнения хлорсеребряный насыщенный образцовый 2-го разряда» ГОСТ 19179-73 «Гидрология суши. Термины и определения» ГОСТ 23750-79 «Аппараты искусственной погоды на ксеноновых излучателях. Общие технические требования» ГОСТ 2583-92 «Батареи из цилиндрических марганцево-цинковых элементов с солевым электролитом. Технические условия» ГОСТ 26996-86 «Полипропилен и сополимеры пропилена. Технические условия» ГОСТ 2768-84 «Ацетон технический. Технические условия» ГОСТ 29227-91 «Посуда лабораторная стеклянная. Пипетки градуированные. Часть 1. Общие требования» ГОСТ 4166-76 «Реактивы. Натрий сернокислый. Технические условия» ГОСТ 4234-77 «Реактивы. Калий хлористый. Технические условия» ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок. Технические условия» ГОСТ 6456-82 «Шкурка шлифовальная бумажная. Технические условия» ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия» ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам» ГОСТ 9.039-74 «Единая система защиты от коррозии и старения. Коррозионная агрессивность атмосферы» ГОСТ 9.102-91 «Единая система защиты от коррозии и старения. Воздействие биологических факторов на технические объекты. Термины и определения» ГОСТ 9.103-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита металлов и изделий. Термины и определения» ГОСТ 10821-2007 «Проволока из платины и платинородиевых сплавов для термоэлектрических преобразователей. Технические условия» ГОСТ 1050-2013 «Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия»
