Скачать ОСТ 34-10-504-95 Детали и элементы трубопроводов ТЭС. Соединения фланцевые для дисковых измерительных диафрагм трубопроводов тепловых электростанций Ру не больше 2,5 МПа (25 кгс/см2). Конструкция и размерыДата актуализации: 10.08.2017  ОСТ 34-10-504-95
Детали и элементы трубопроводов ТЭС. Соединения фланцевые для дисковых измерительных диафрагм трубопроводов тепловых электростанций Ру не больше 2,5 МПа (25 кгс/см2). Конструкция и размеры| Обозначение: | ОСТ 34-10-504-95 | | Обозначение англ: | OST 34-10-504-95 | | Статус: | действует | | Название рус.: | Детали и элементы трубопроводов ТЭС. Соединения фланцевые для дисковых измерительных диафрагм трубопроводов тепловых электростанций Ру не больше 2,5 МПа (25 кгс/см2). Конструкция и размеры | | Дата добавления в базу: | 01.02.2017 | | Дата актуализации: | 05.05.2017 | | Область применения: | Стандарт распространяется на фланцевые соединения для дисковых измерительных диафрагм по ГОСТ 26969 для трубопроводов тепловых электростанций и соответствует требованиям "Правил пара и горячей воды" | | Оглавление: | 1 Область применения

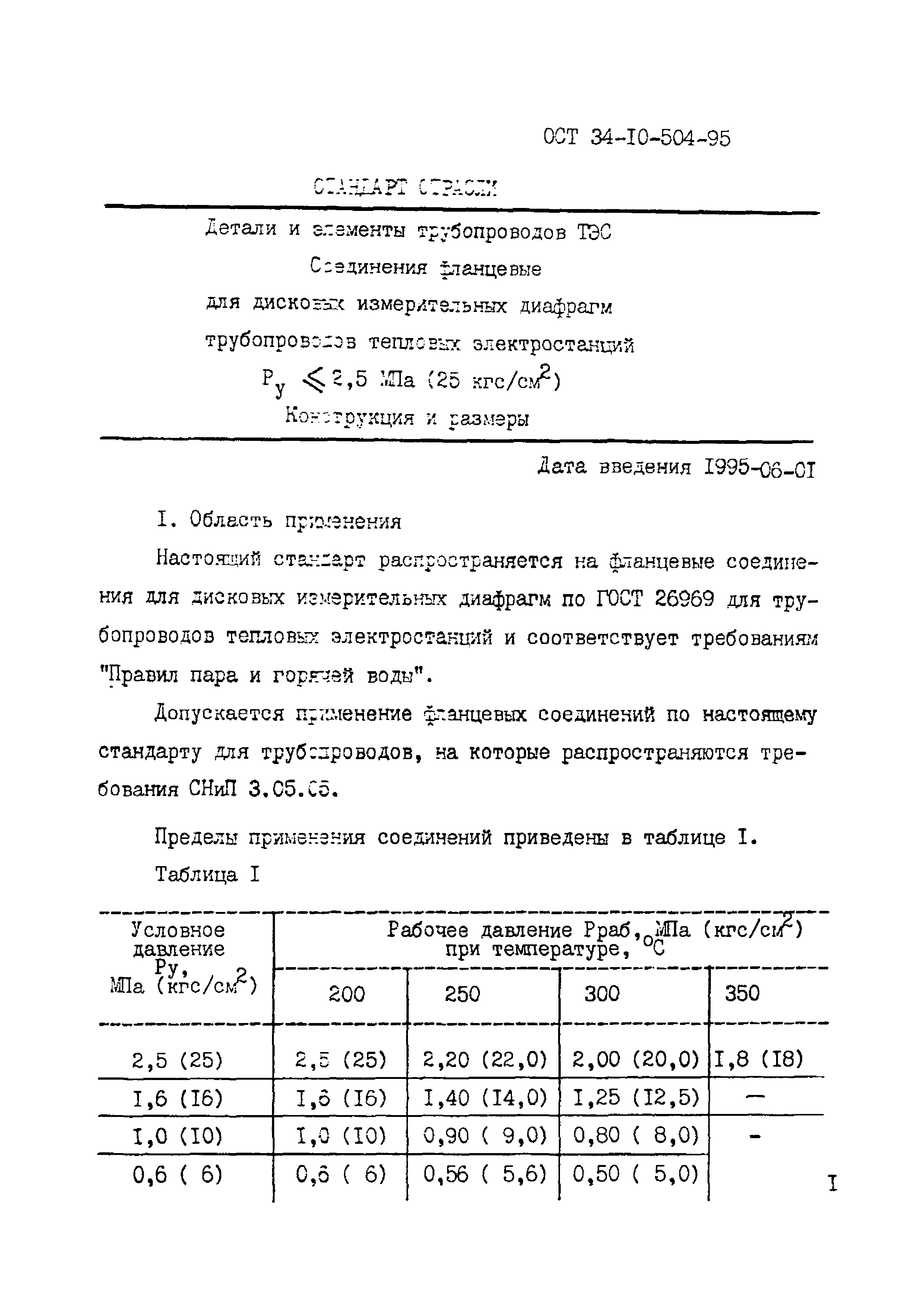

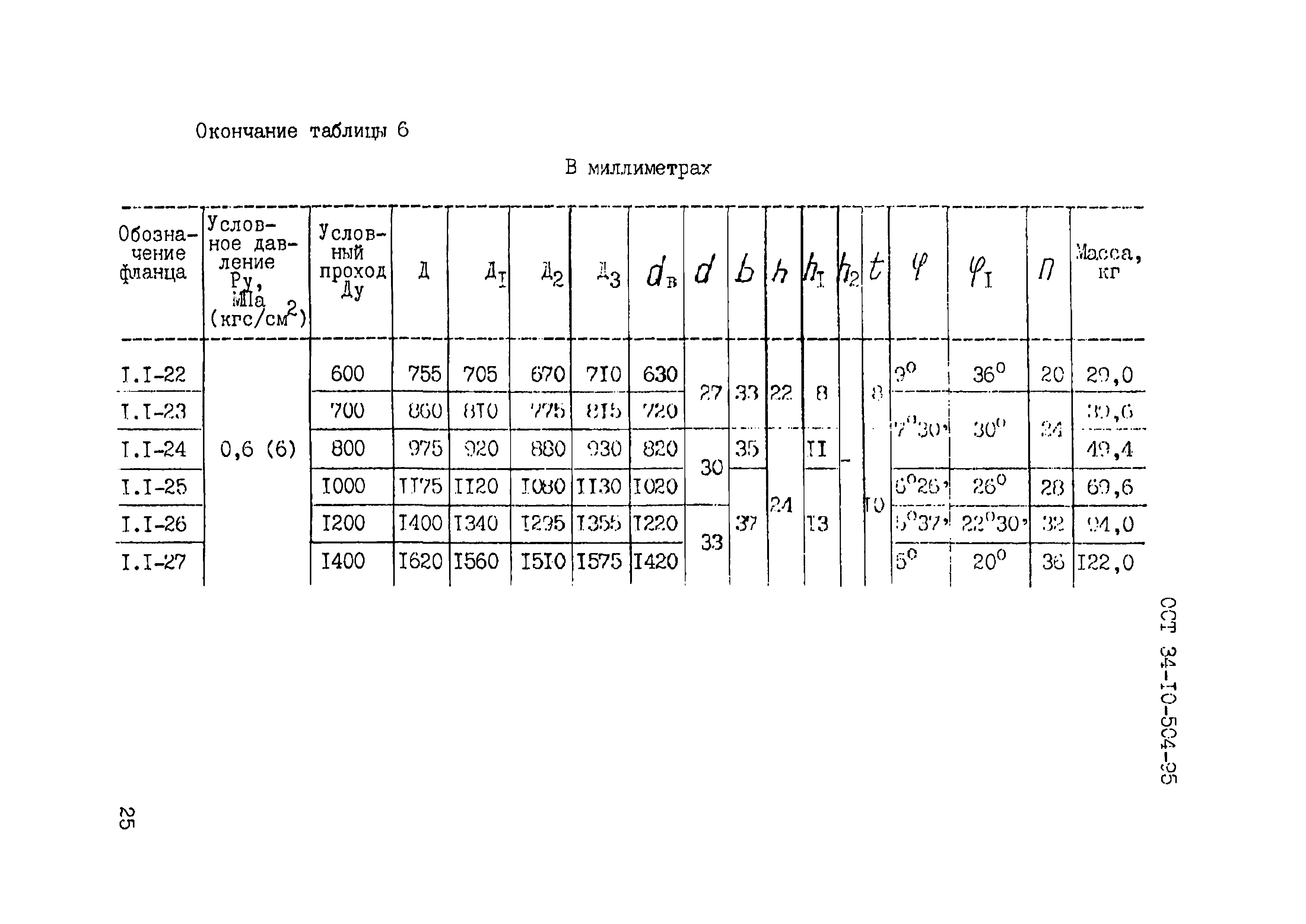

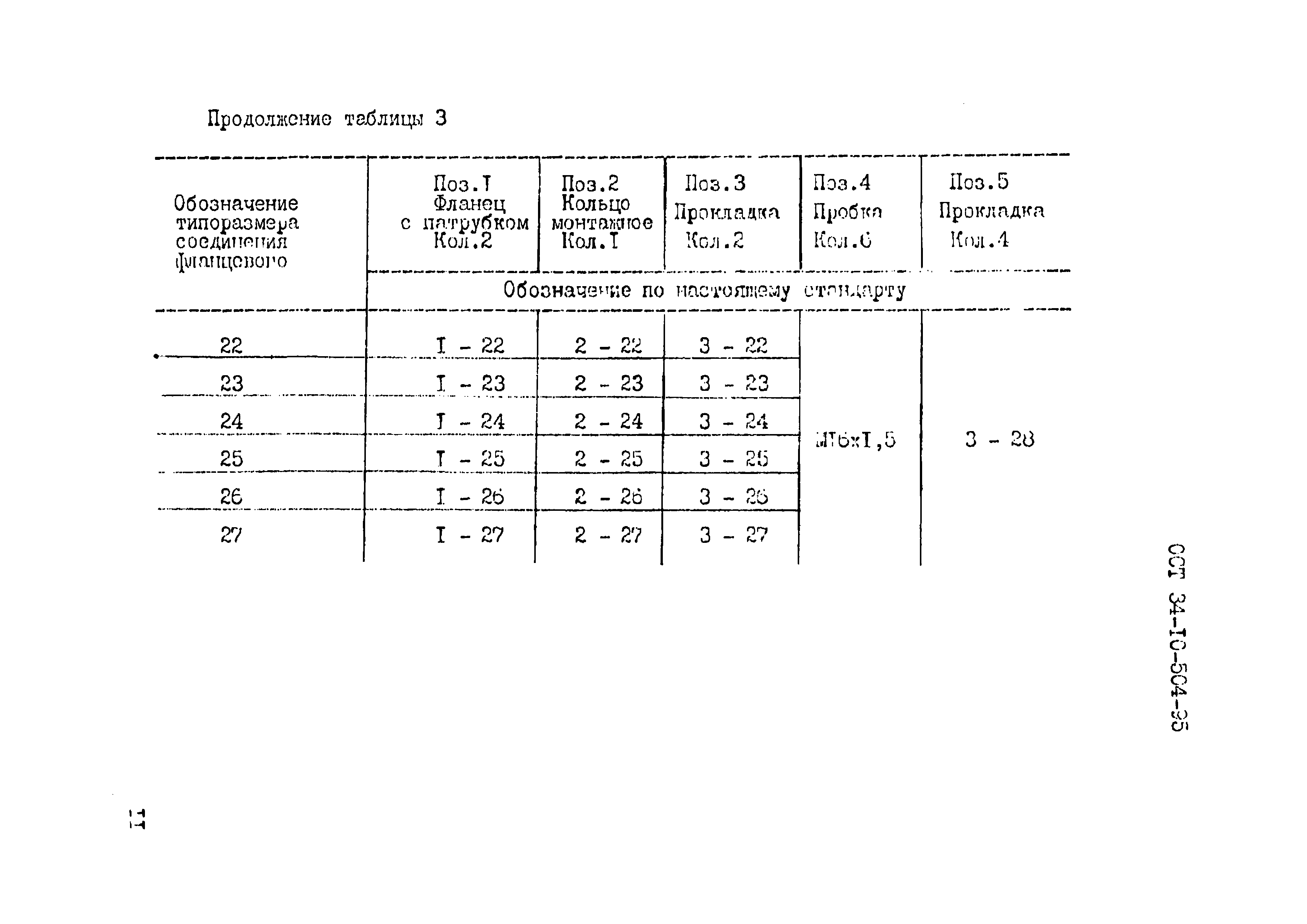

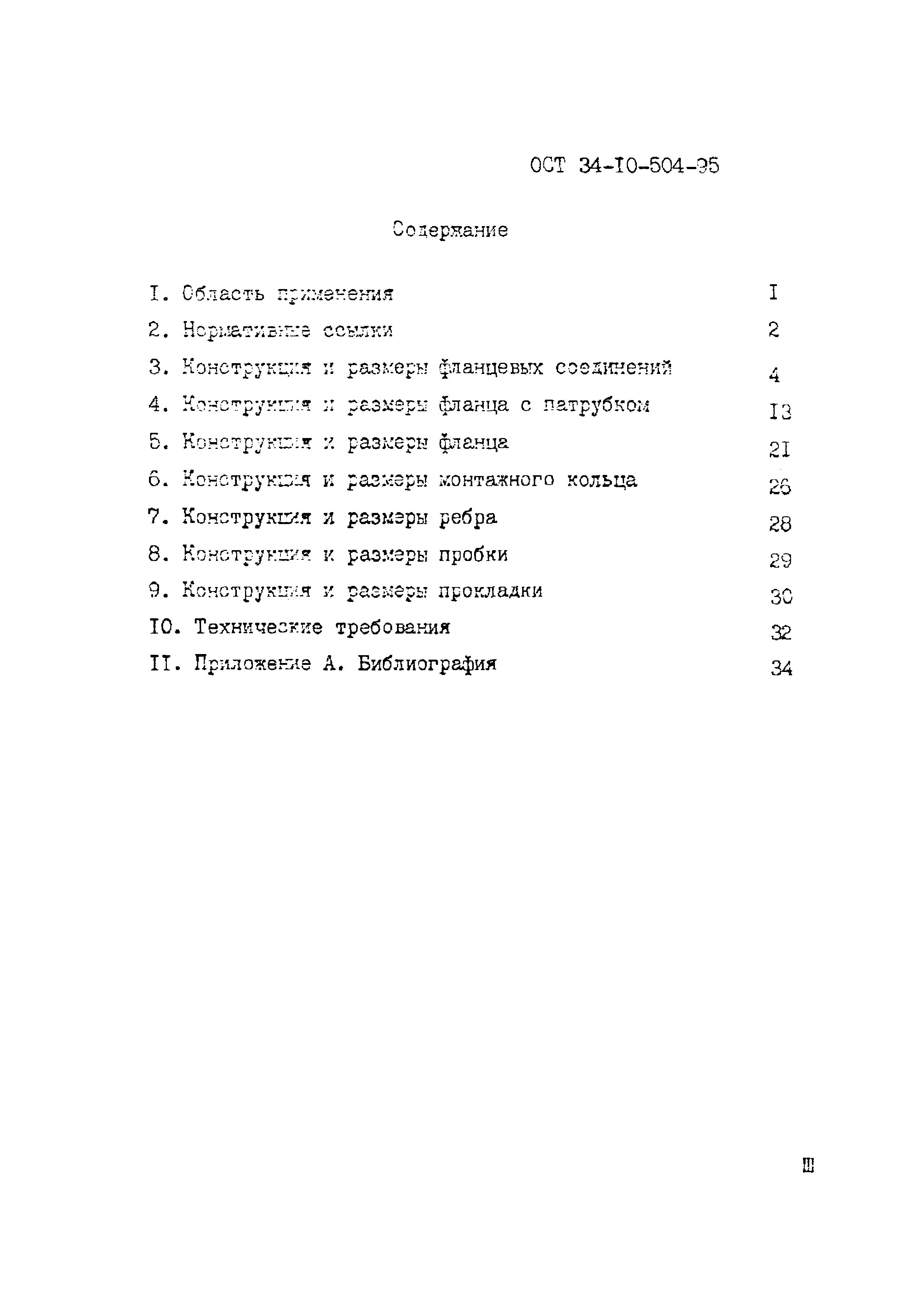

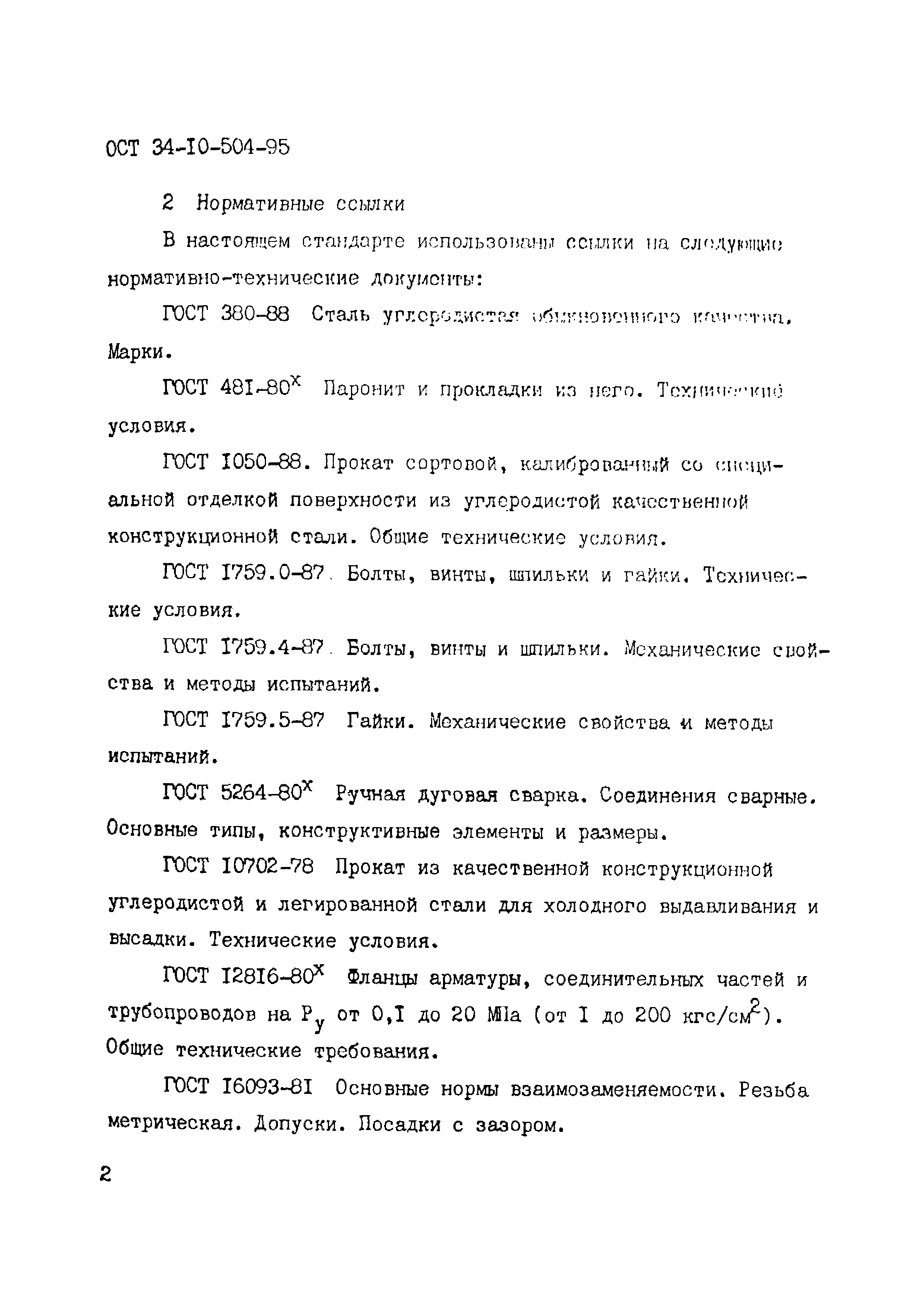

2 Нормативные ссылки

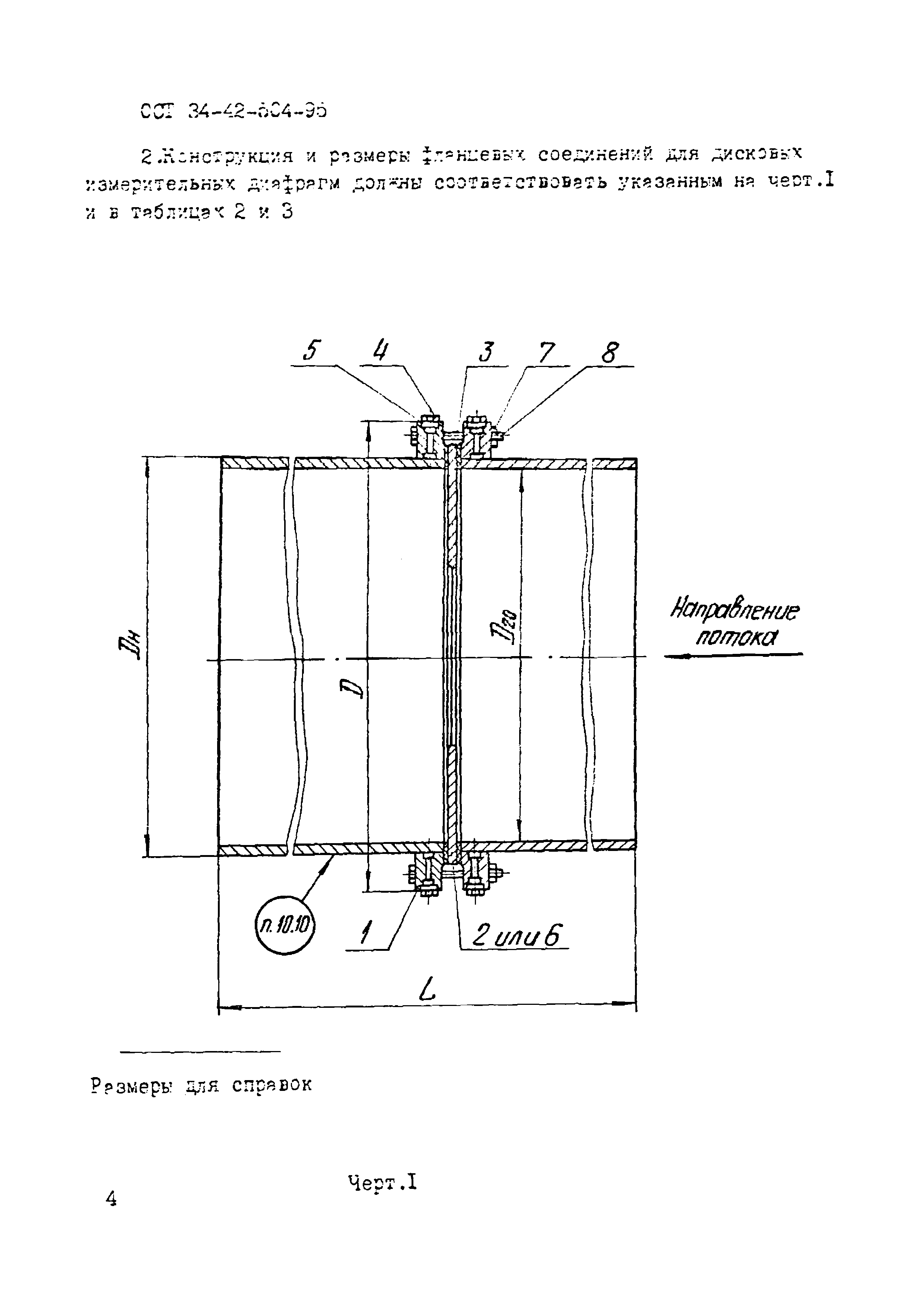

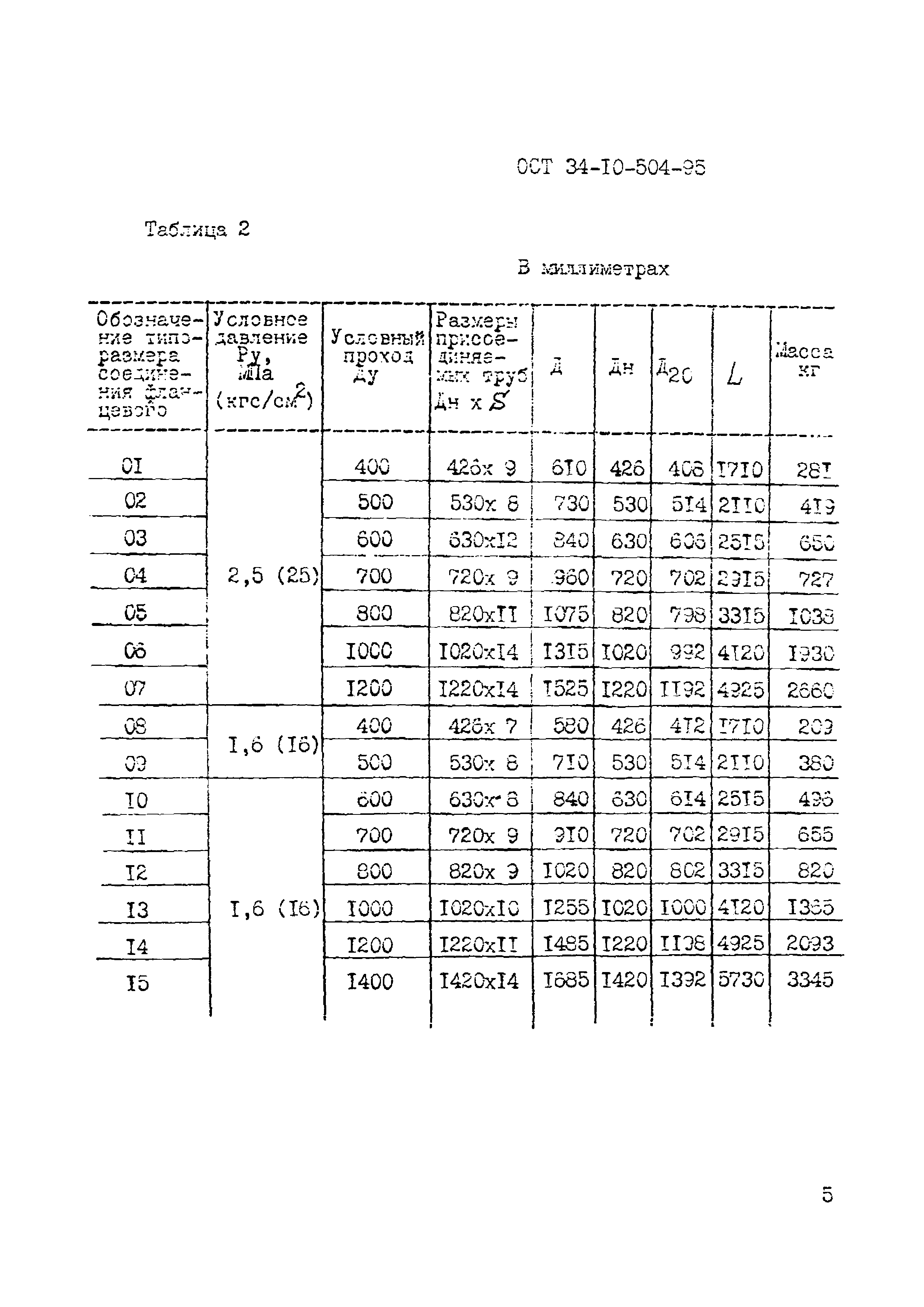

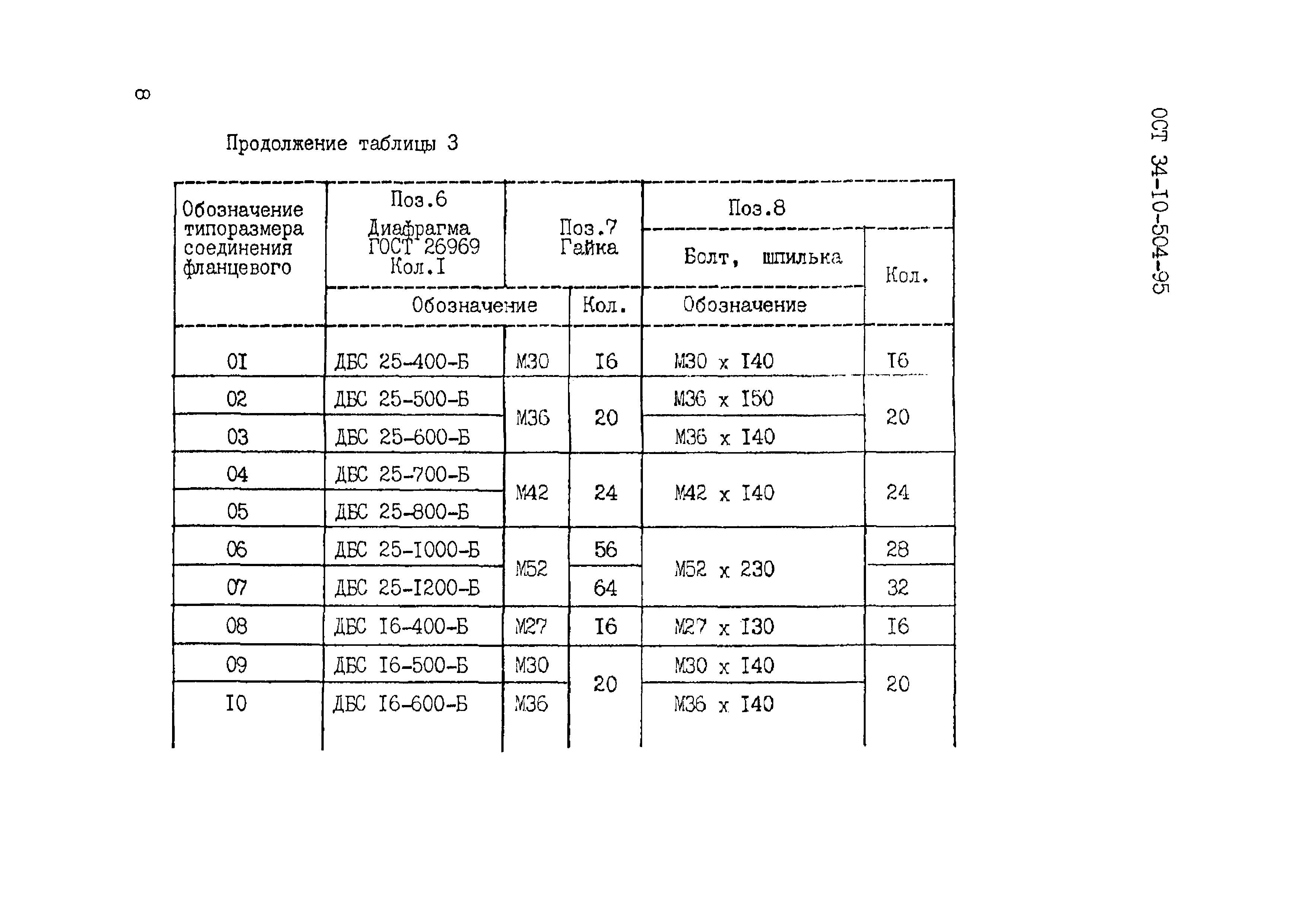

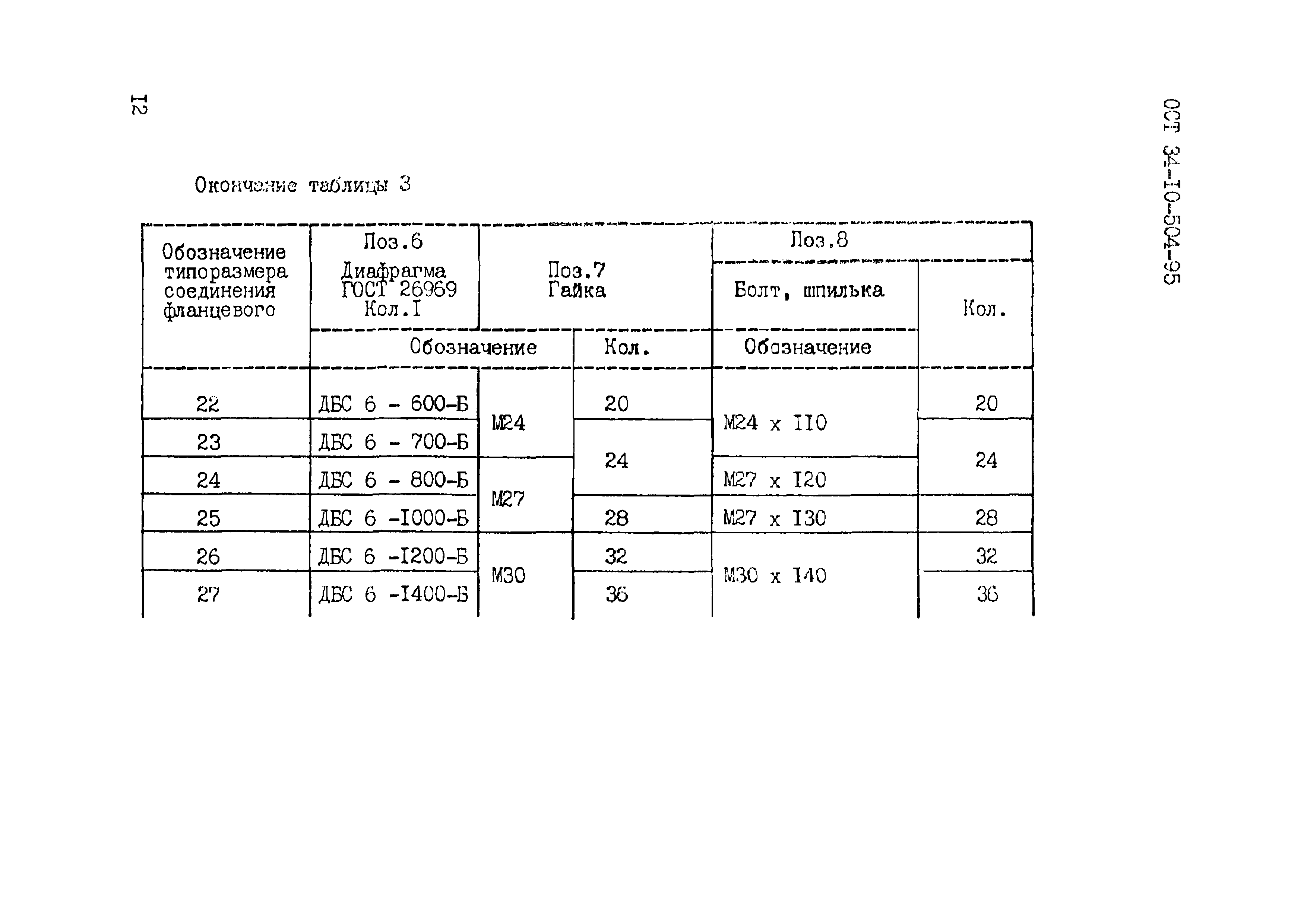

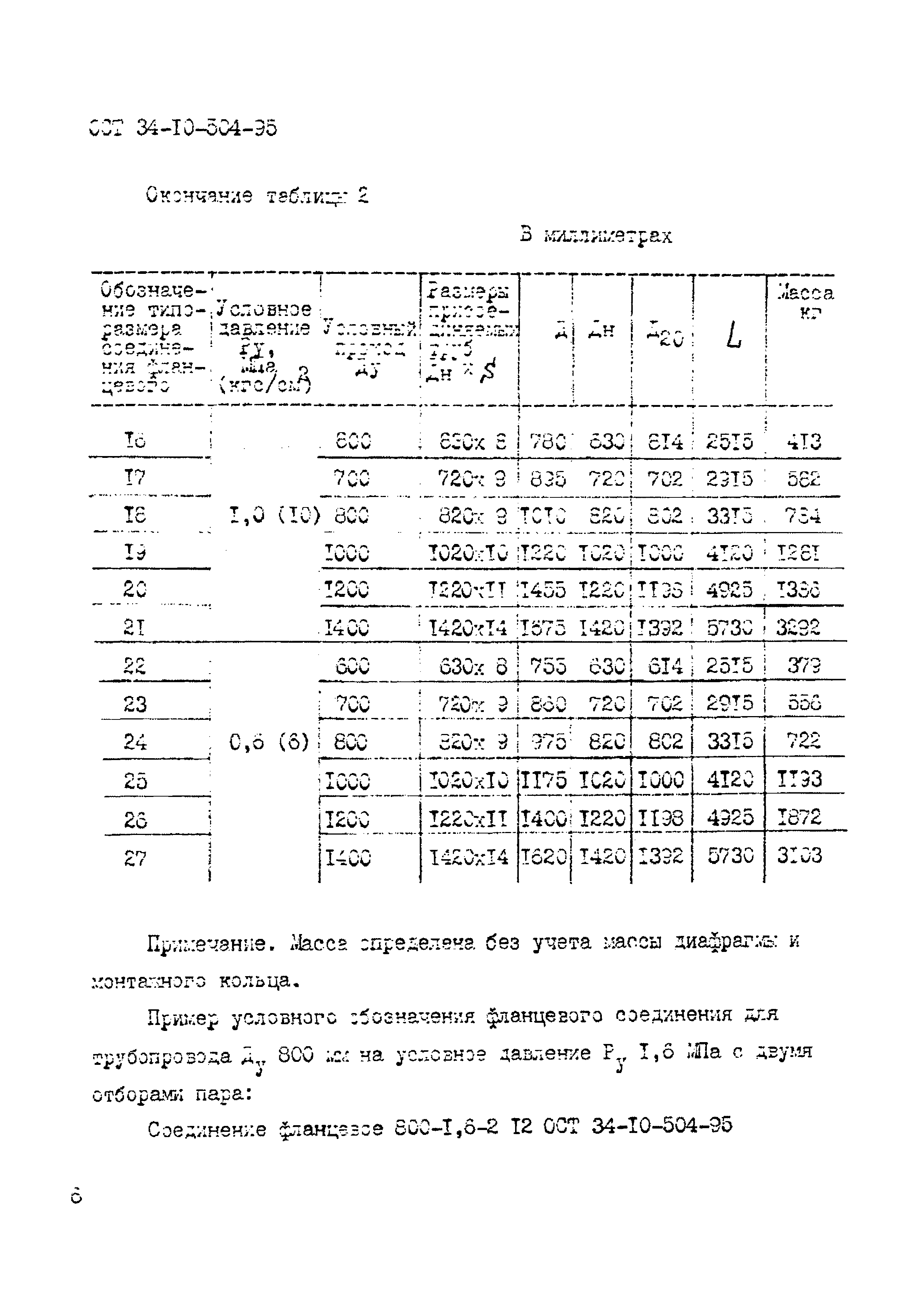

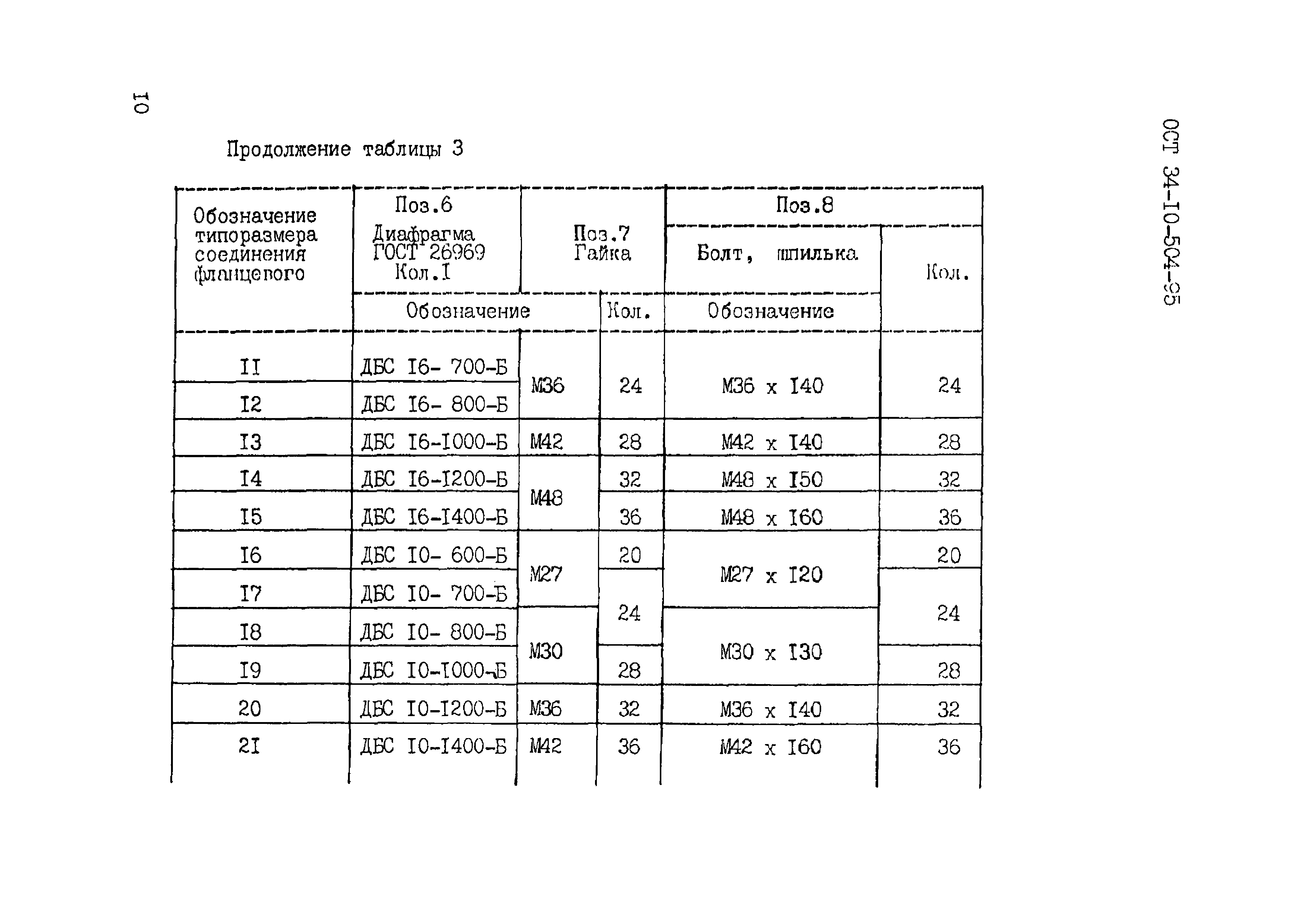

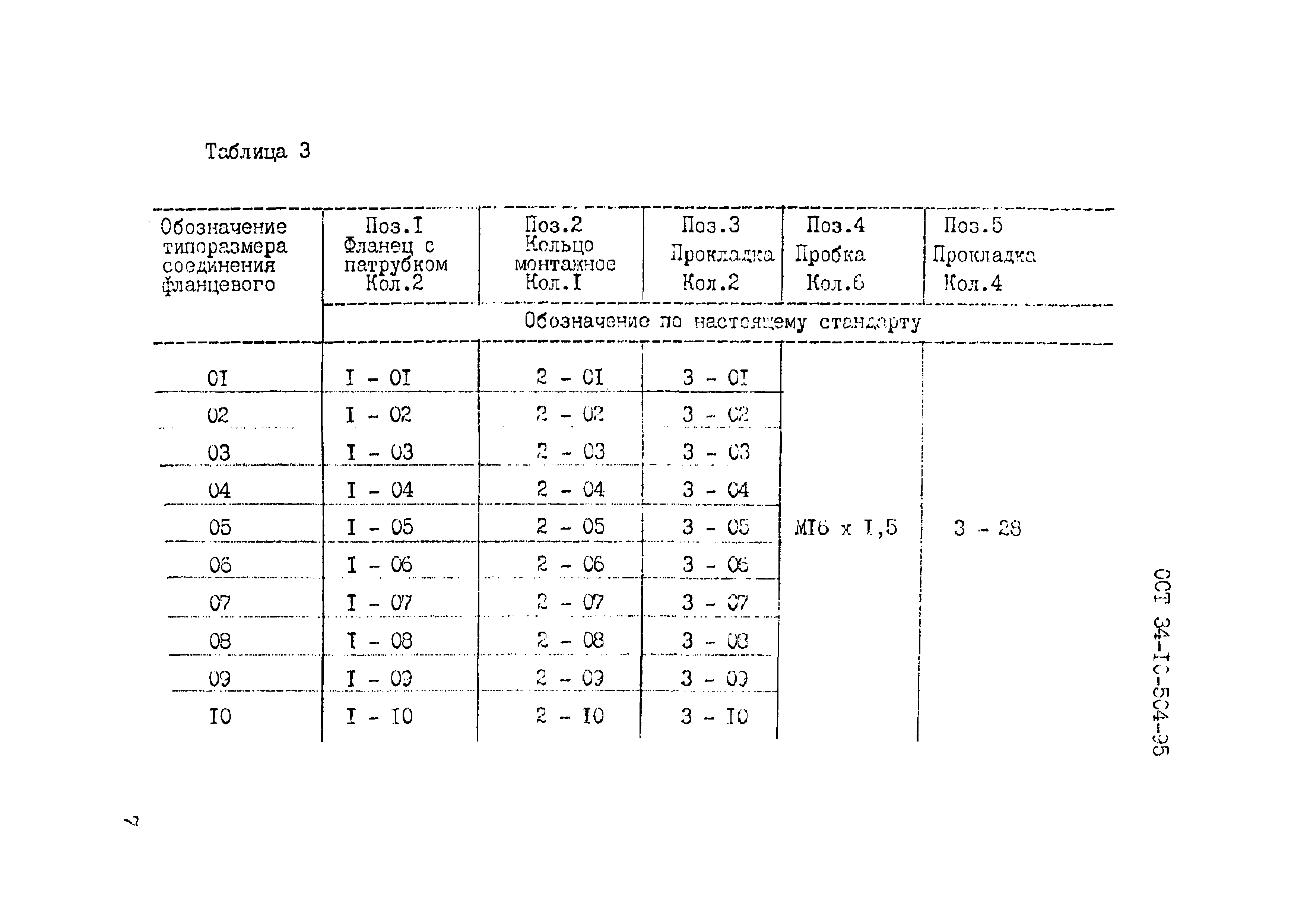

3 Конструкция и размеры фланцевых соединений

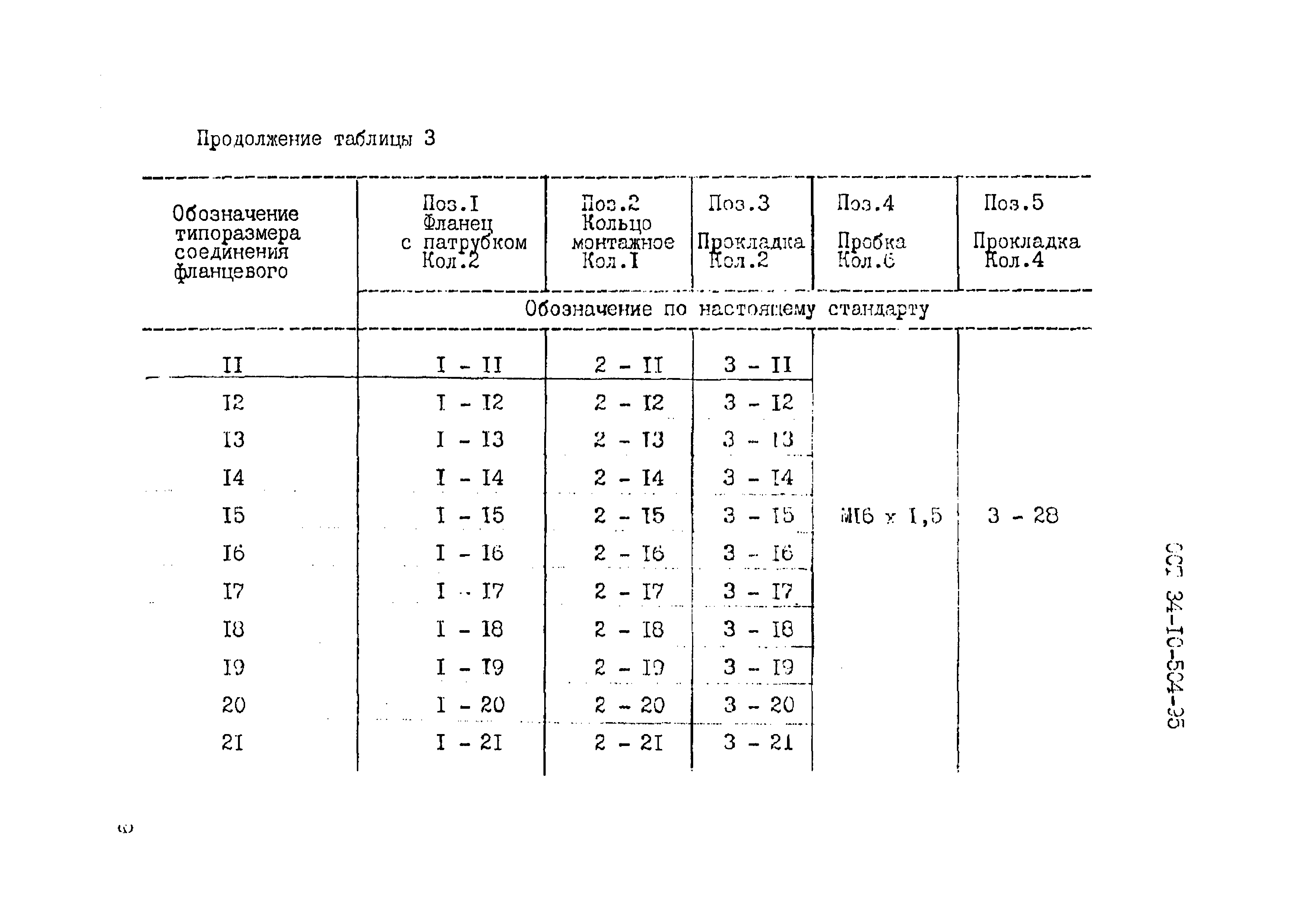

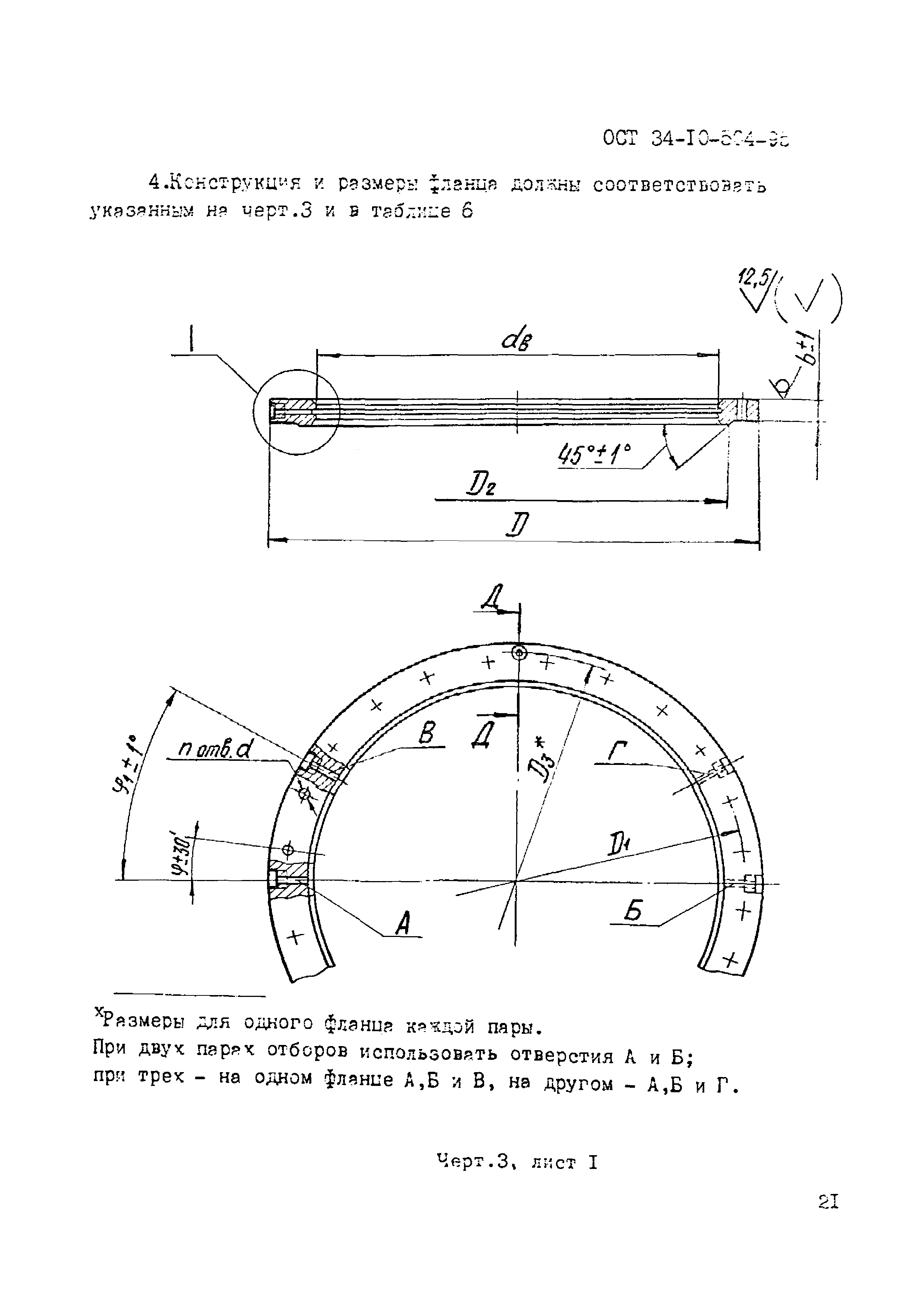

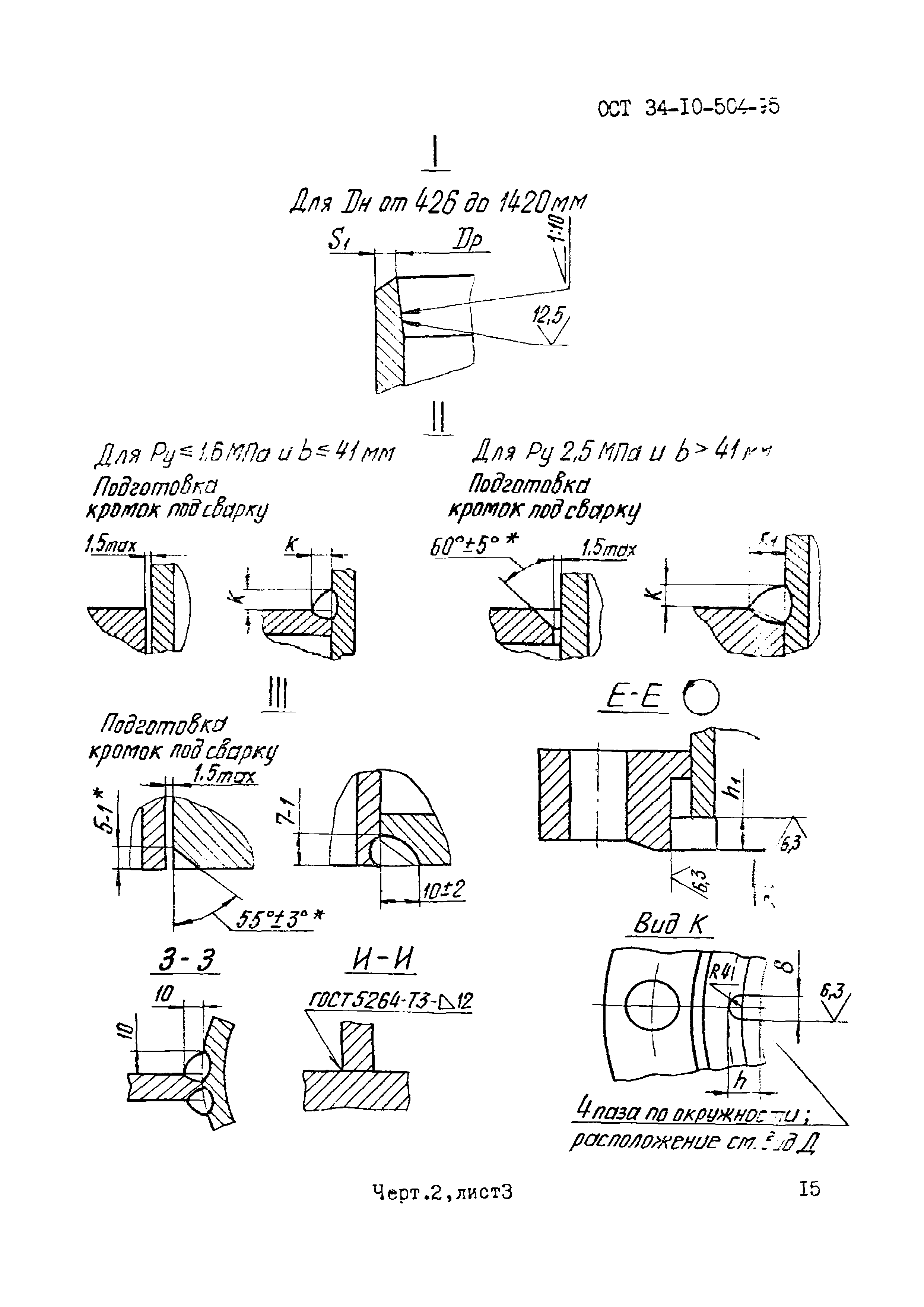

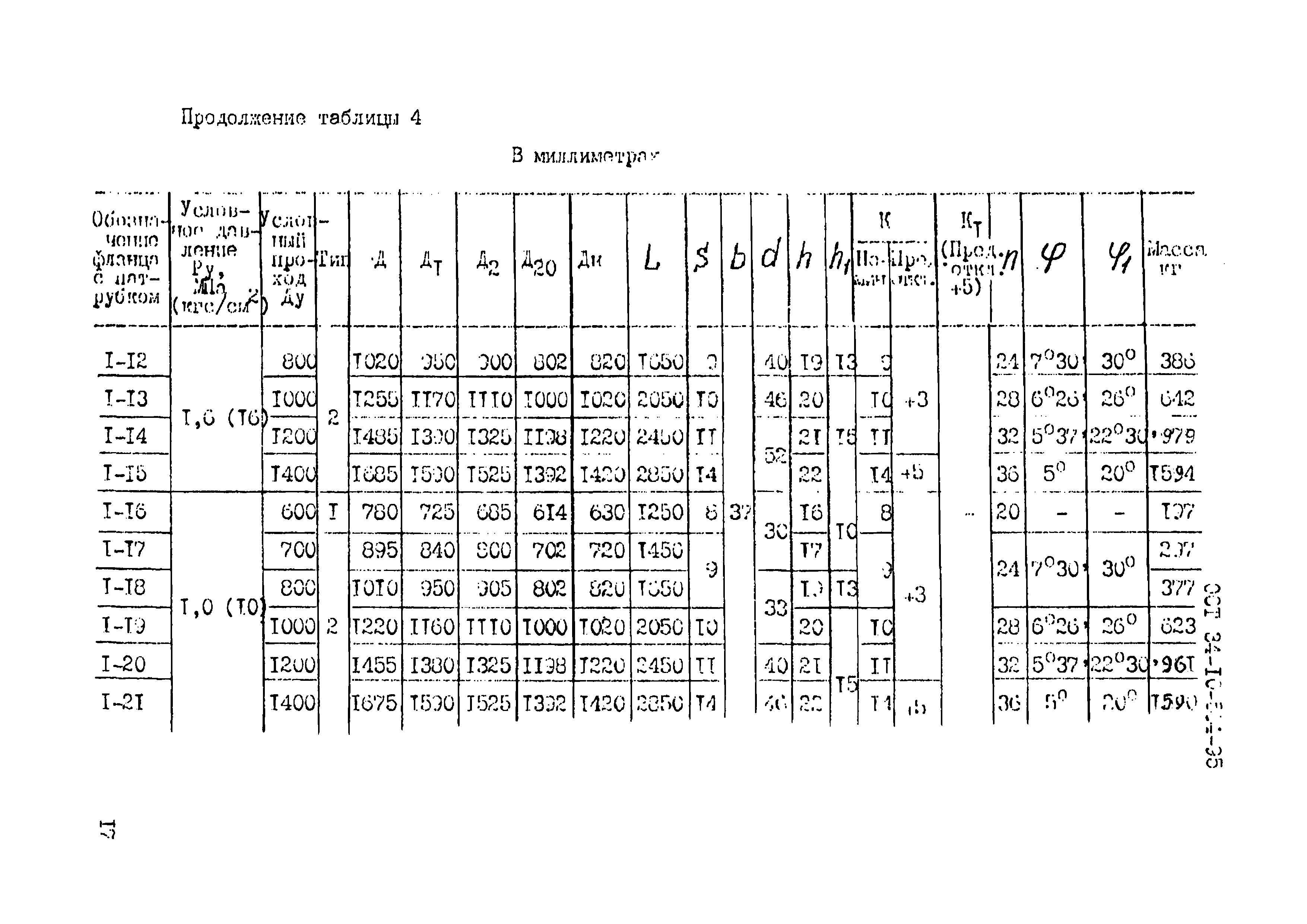

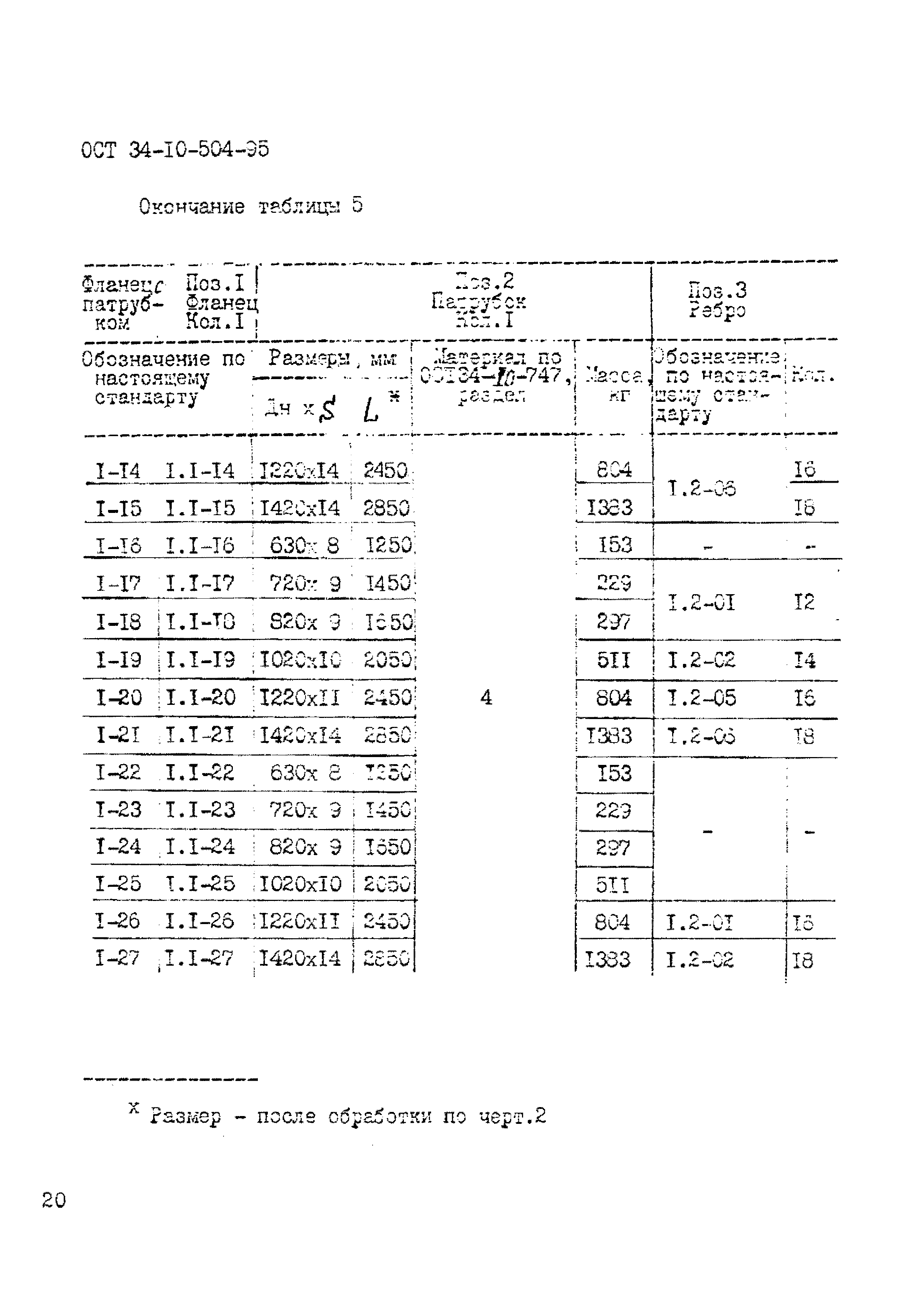

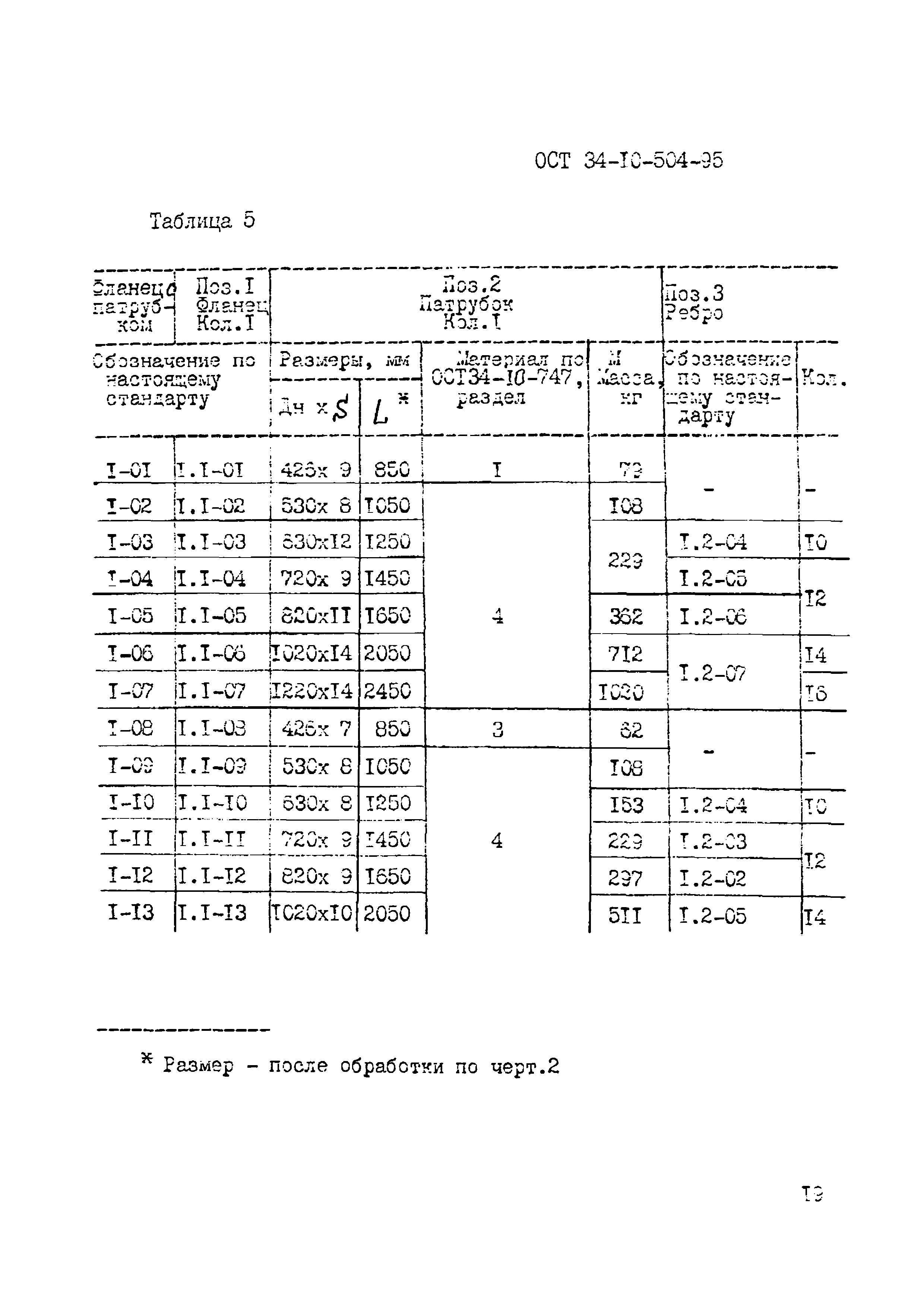

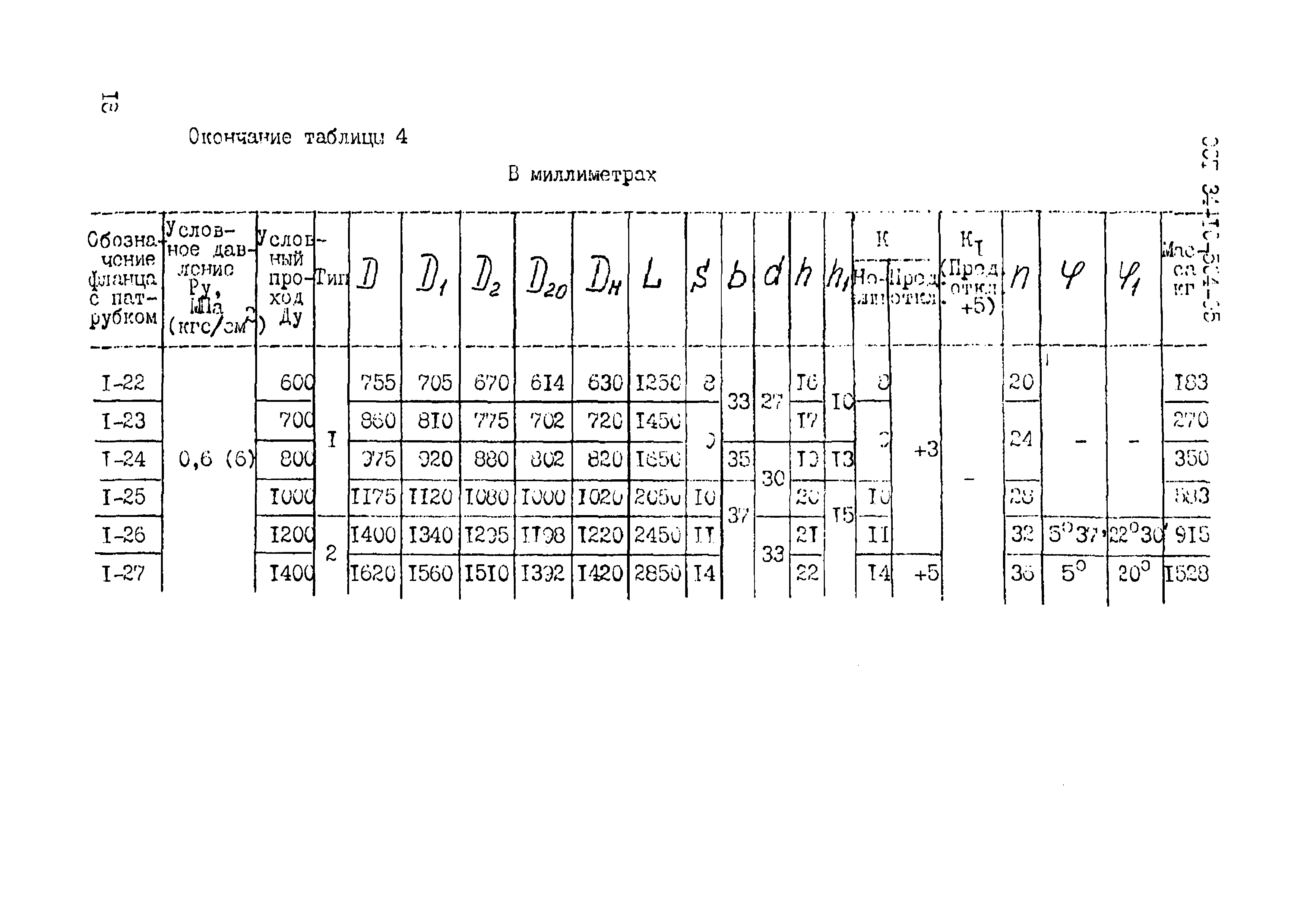

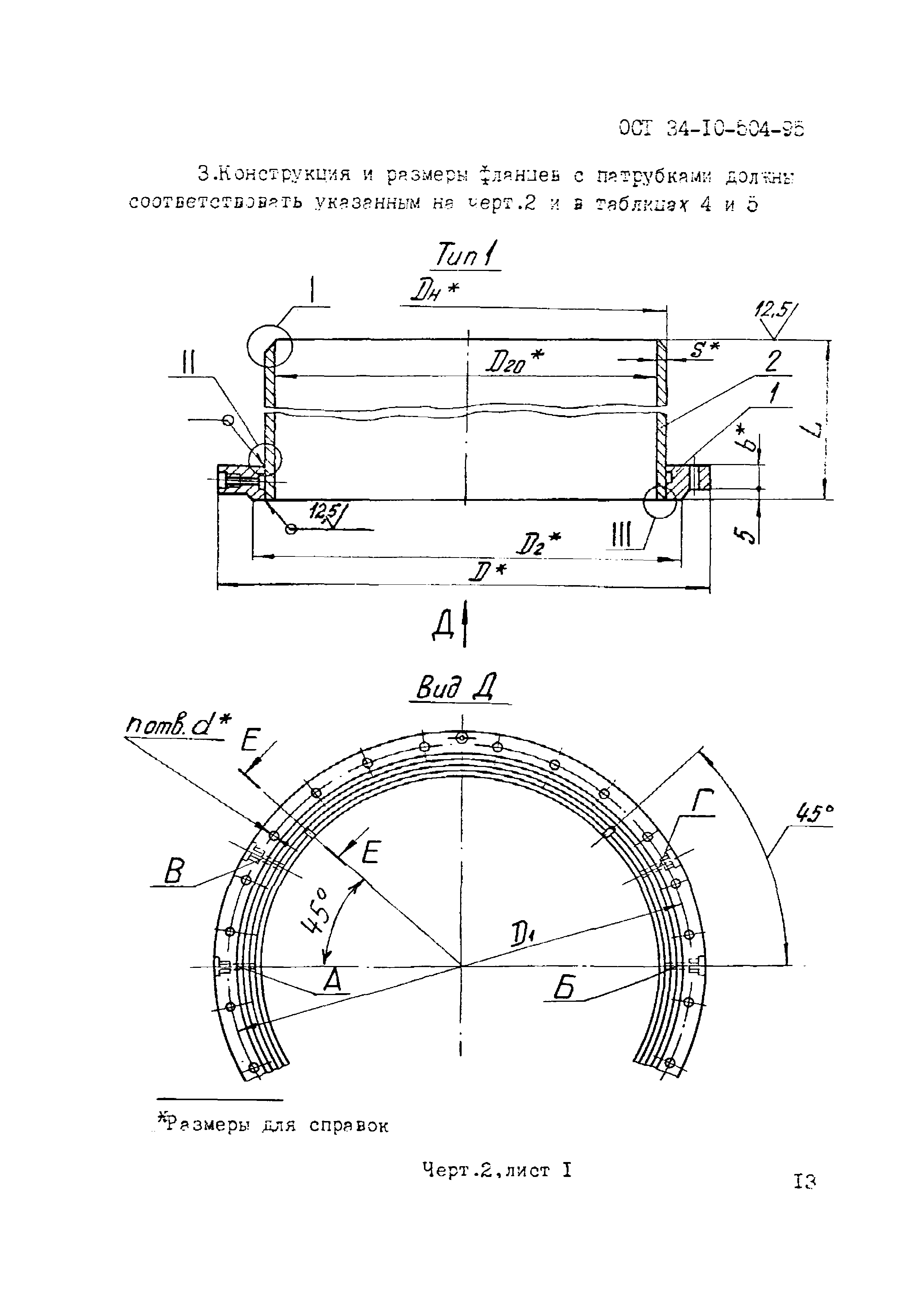

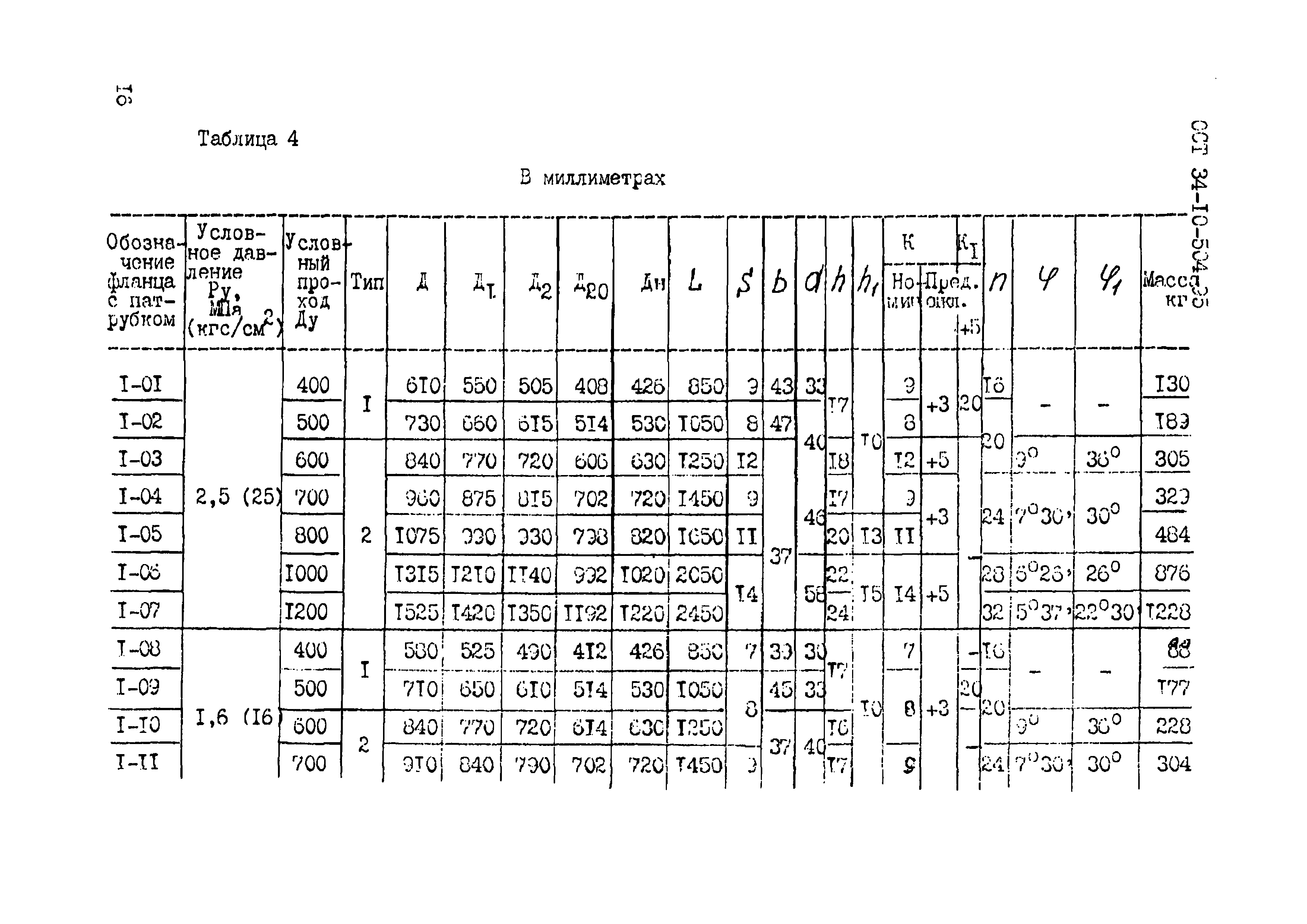

4 Конструкция и размеры фланца с патрубком

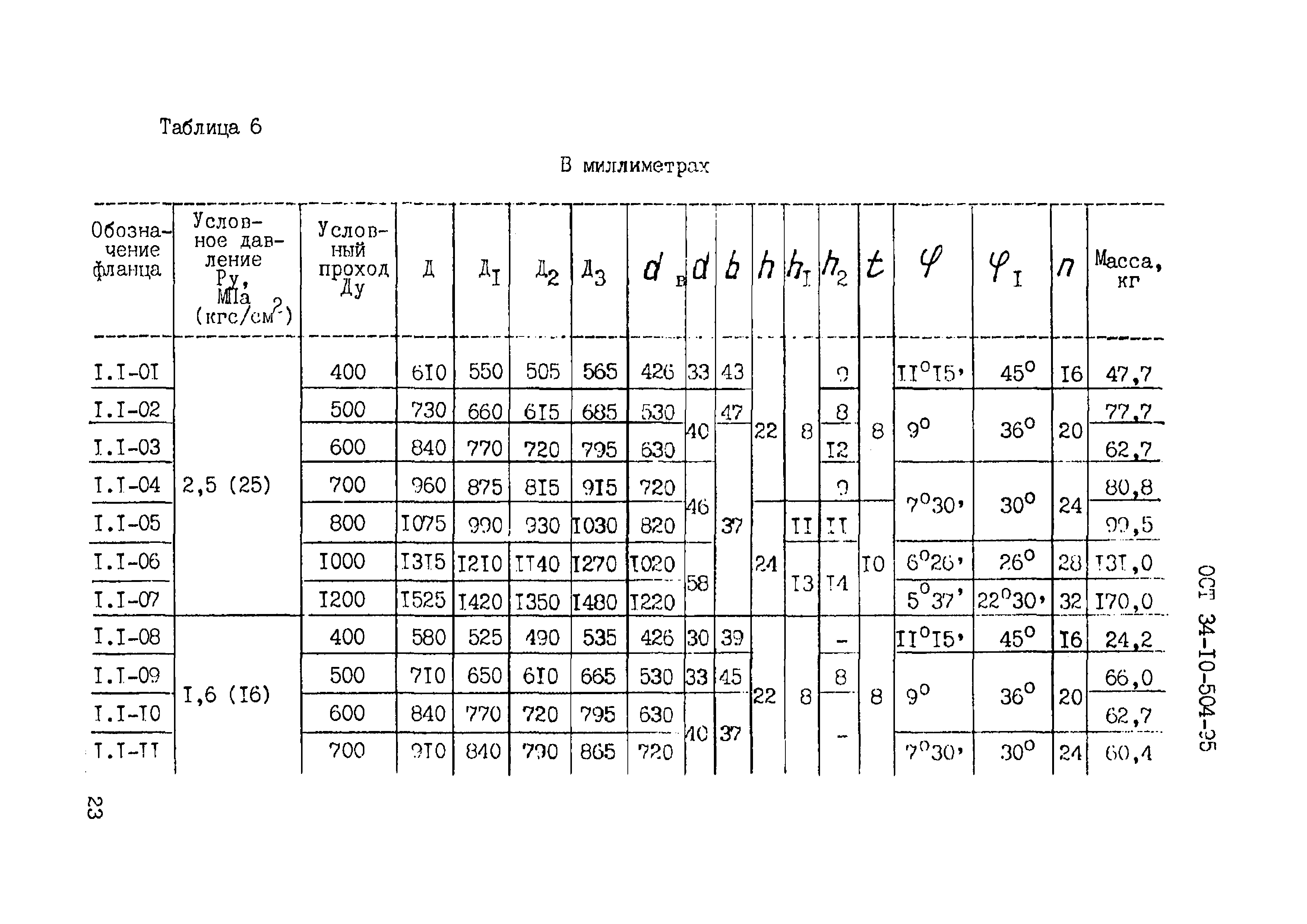

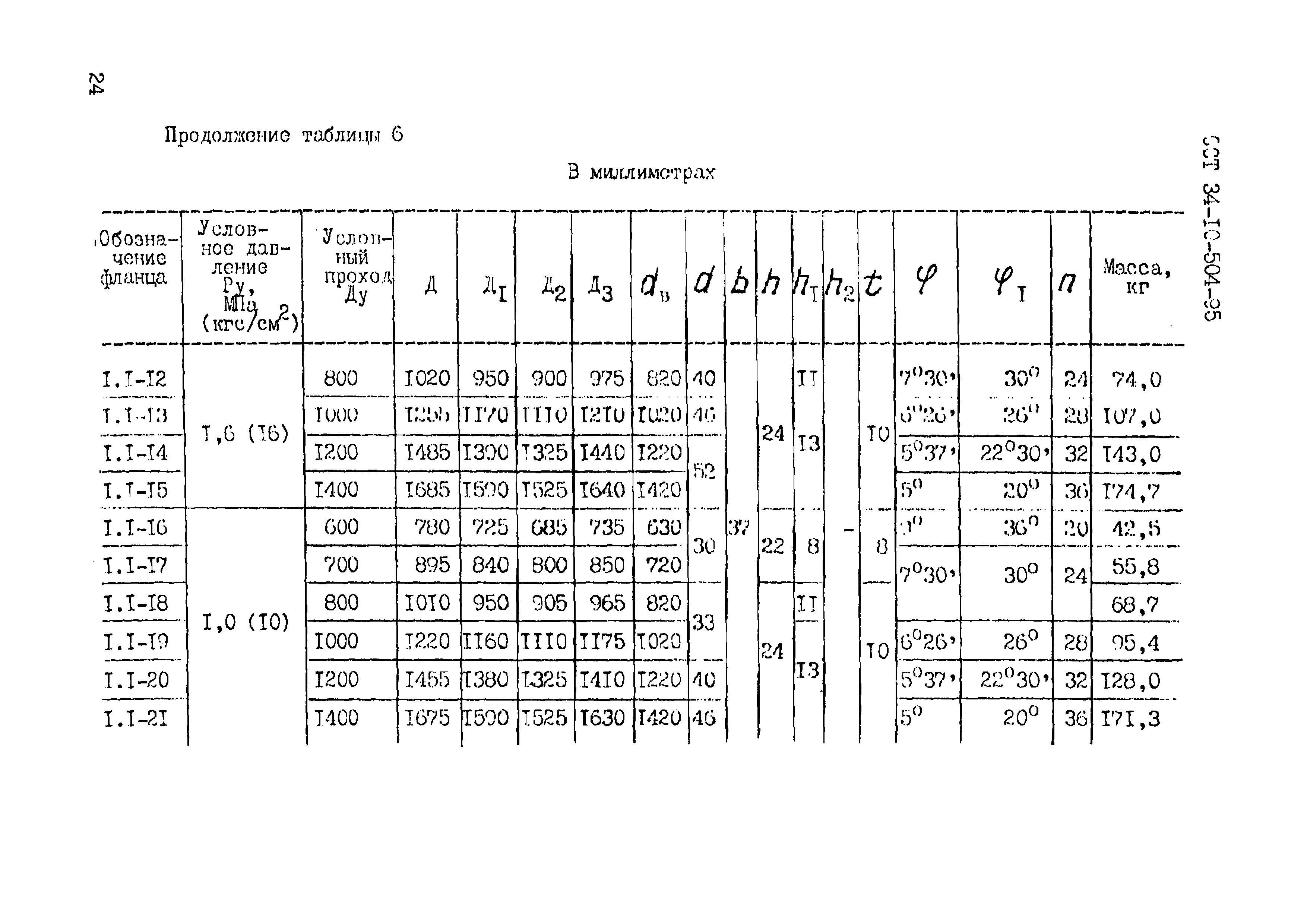

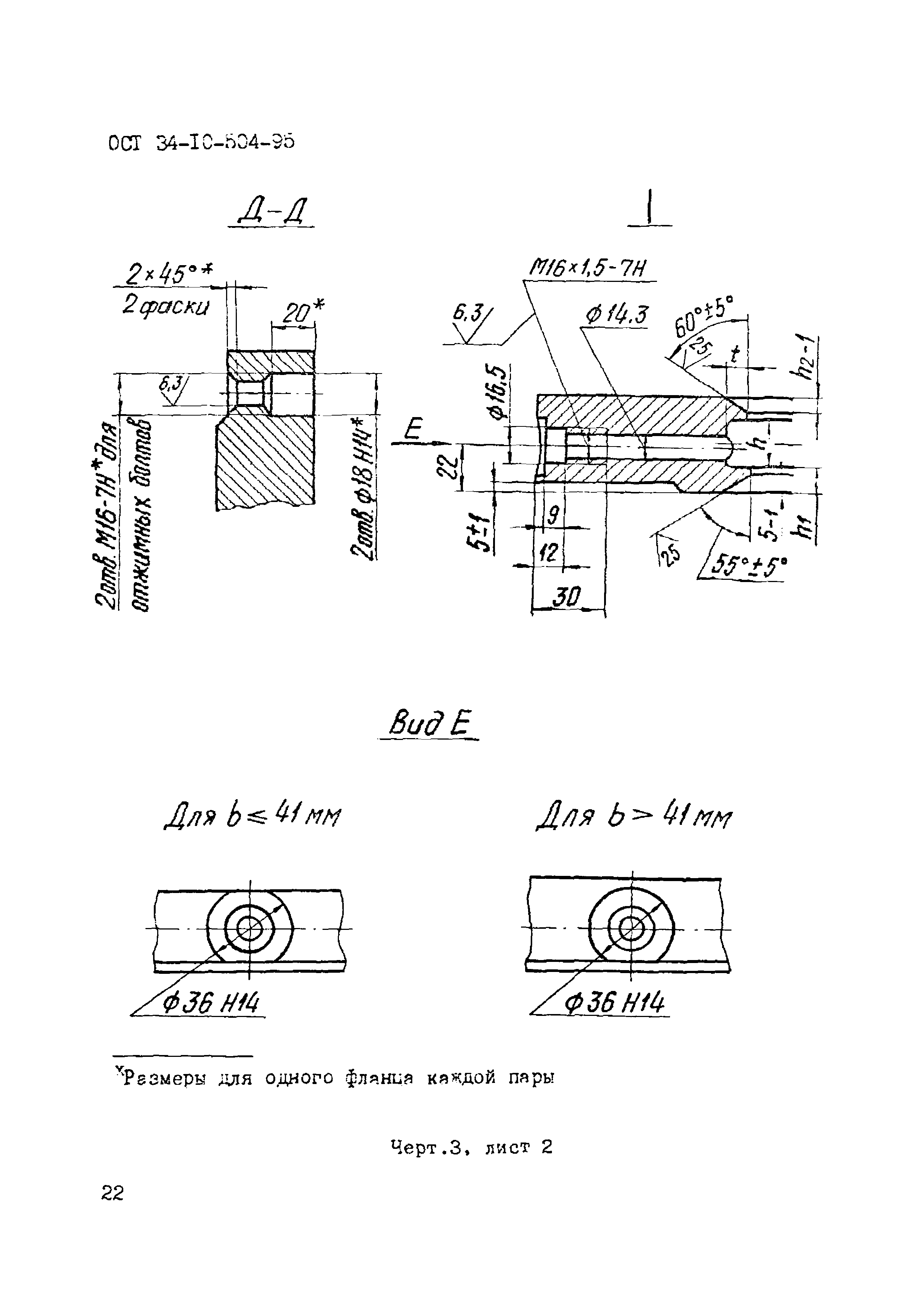

5 Конструкция и размеры фланца

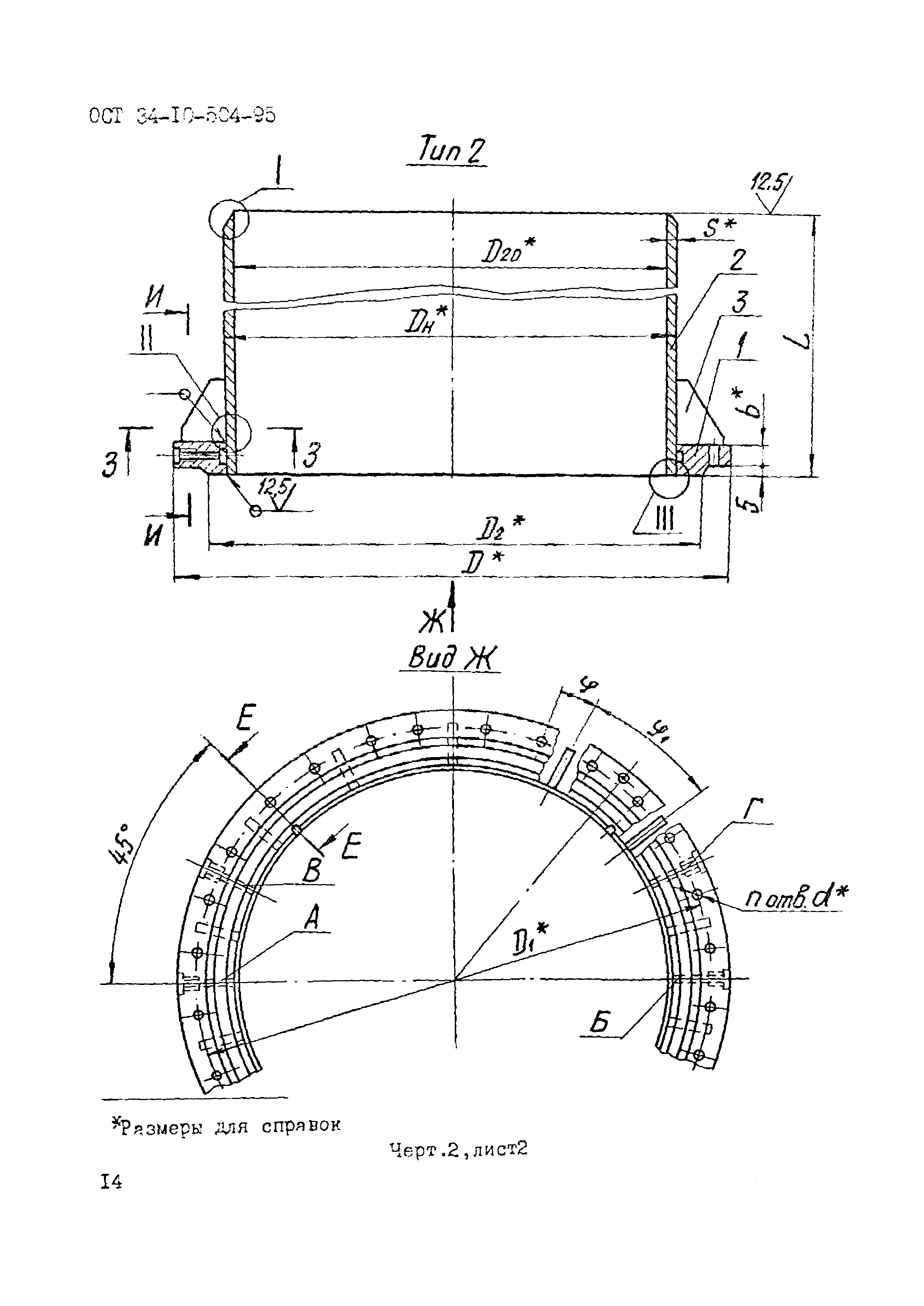

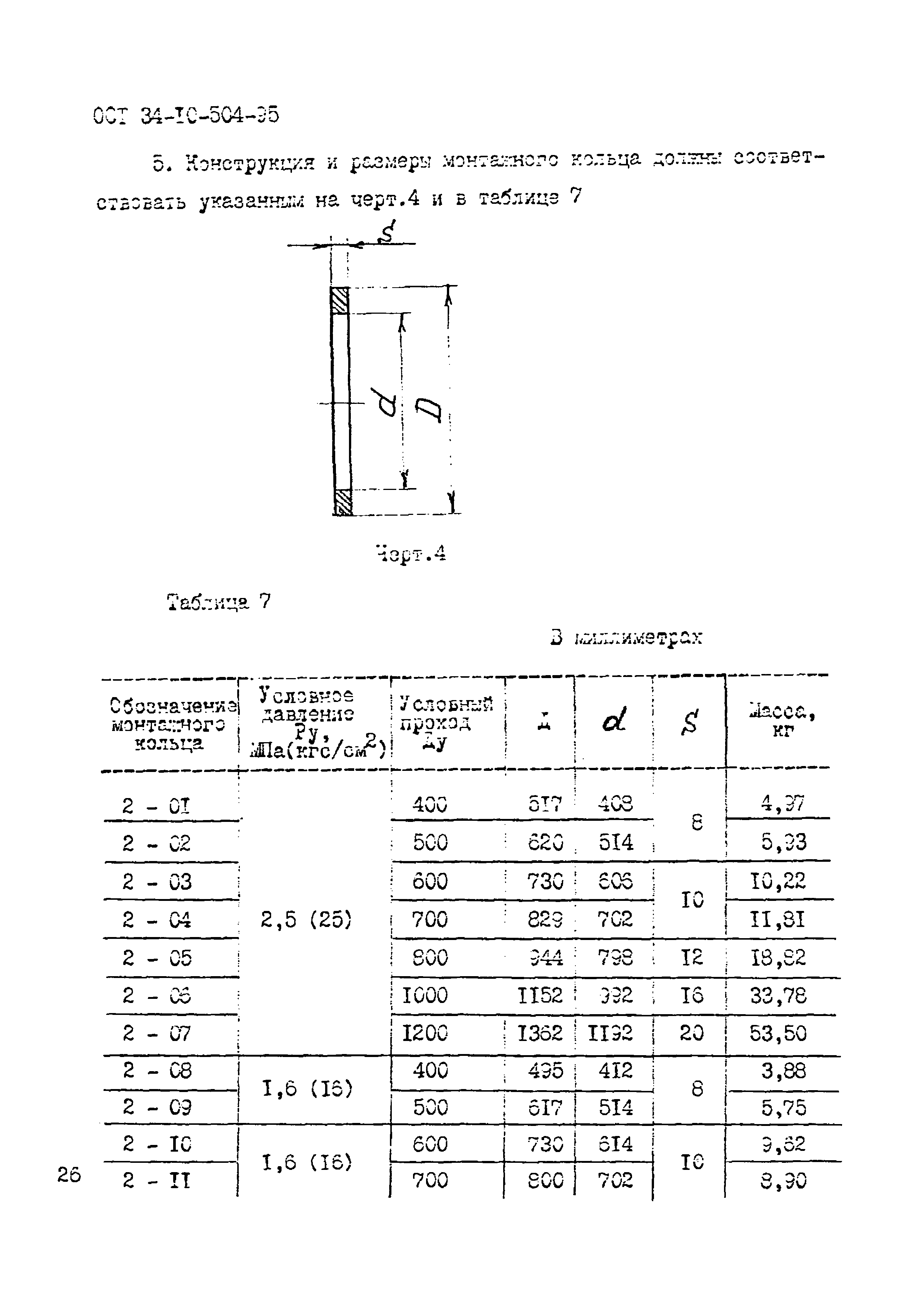

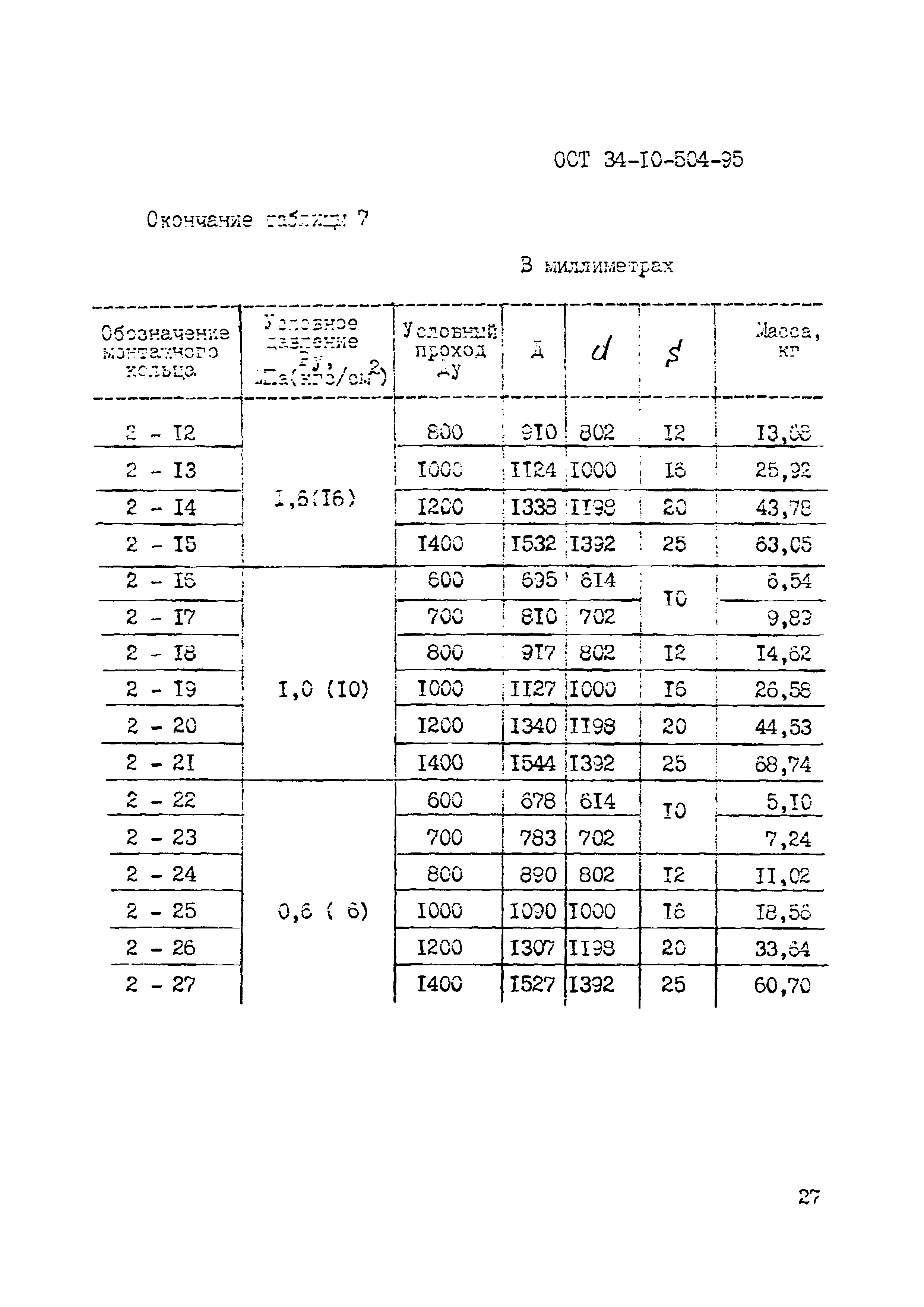

6 Конструкция и размеры монтажного кольца

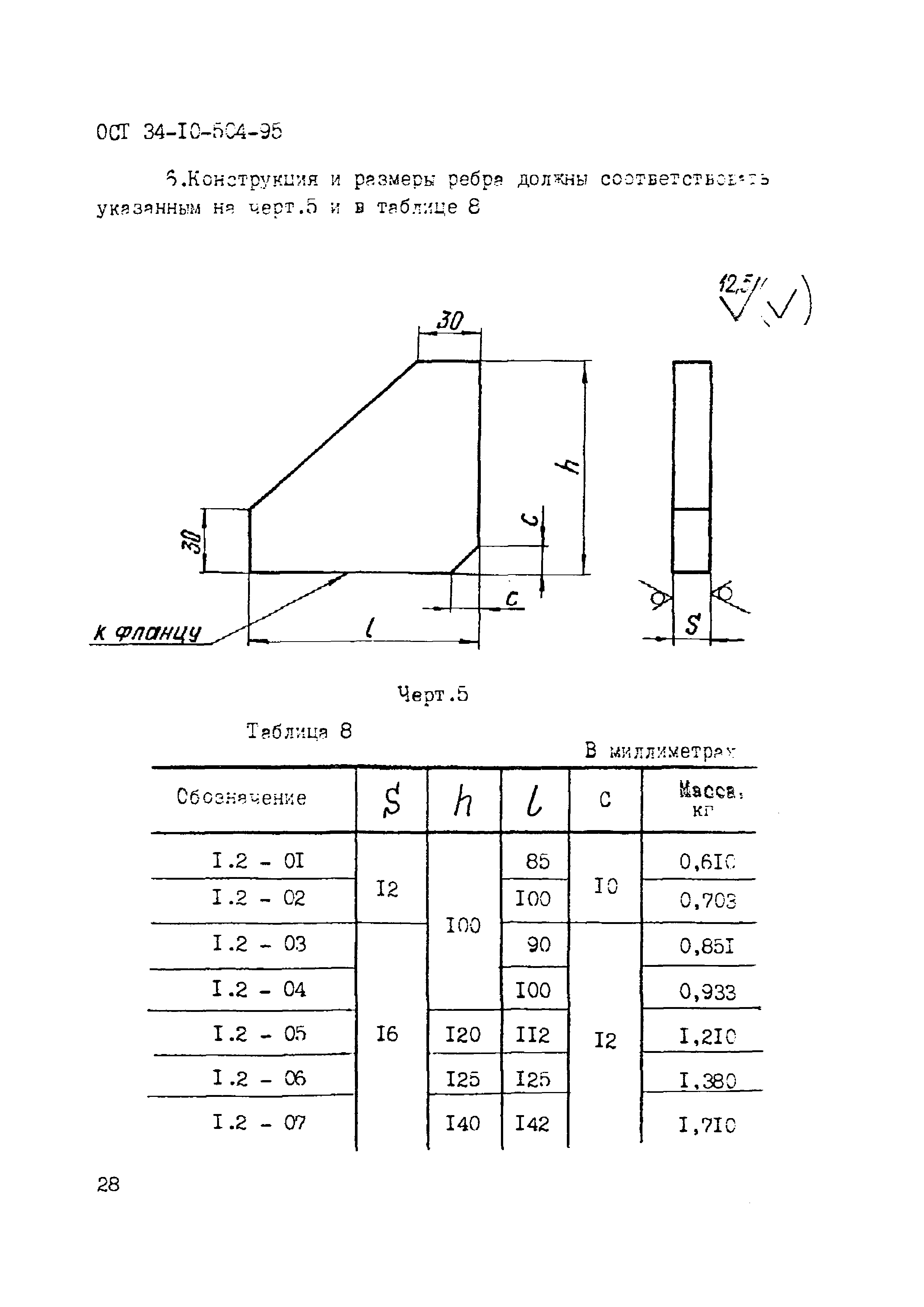

7 Конструкция и размеры ребра

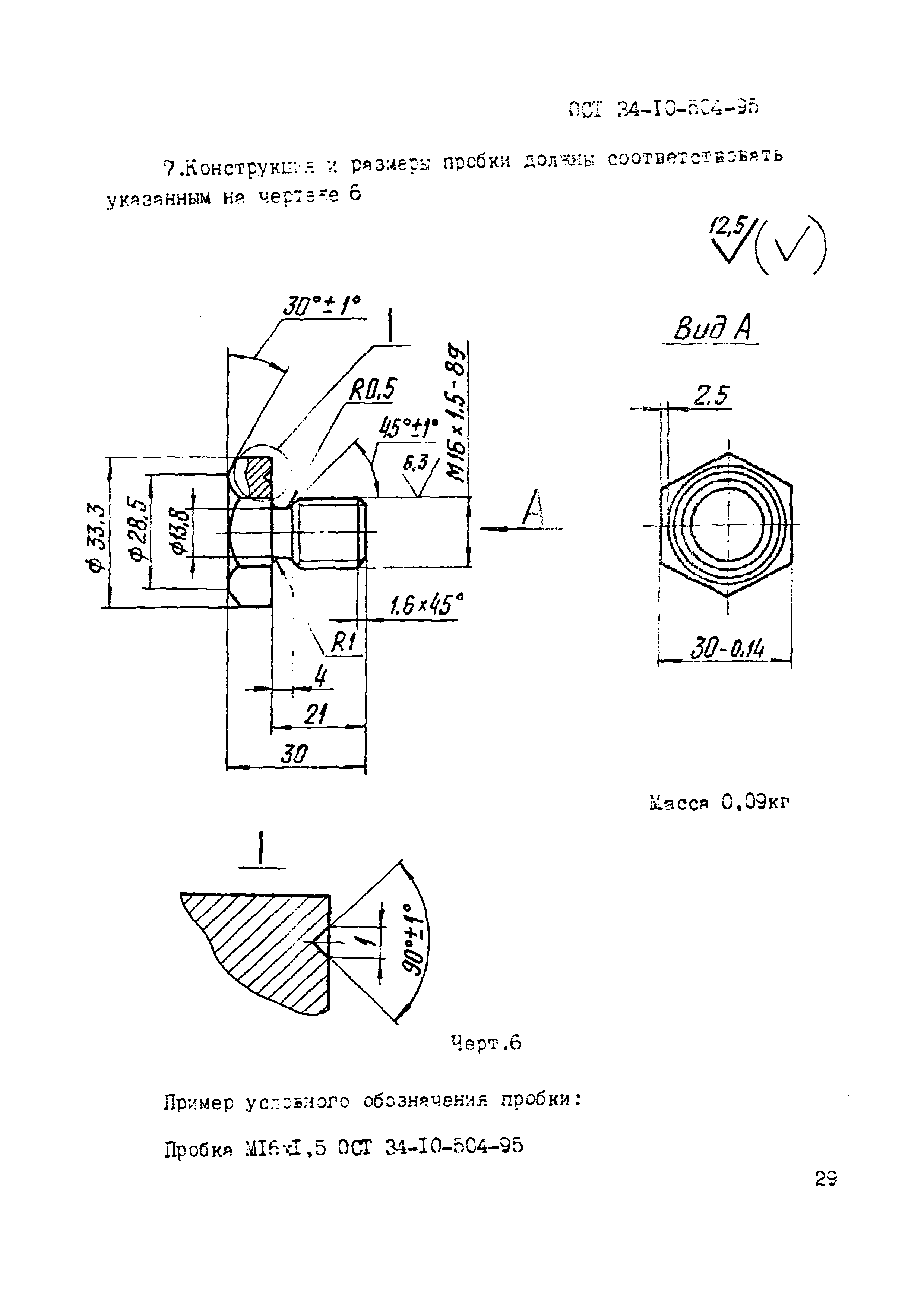

8 Конструкция и размеры пробки

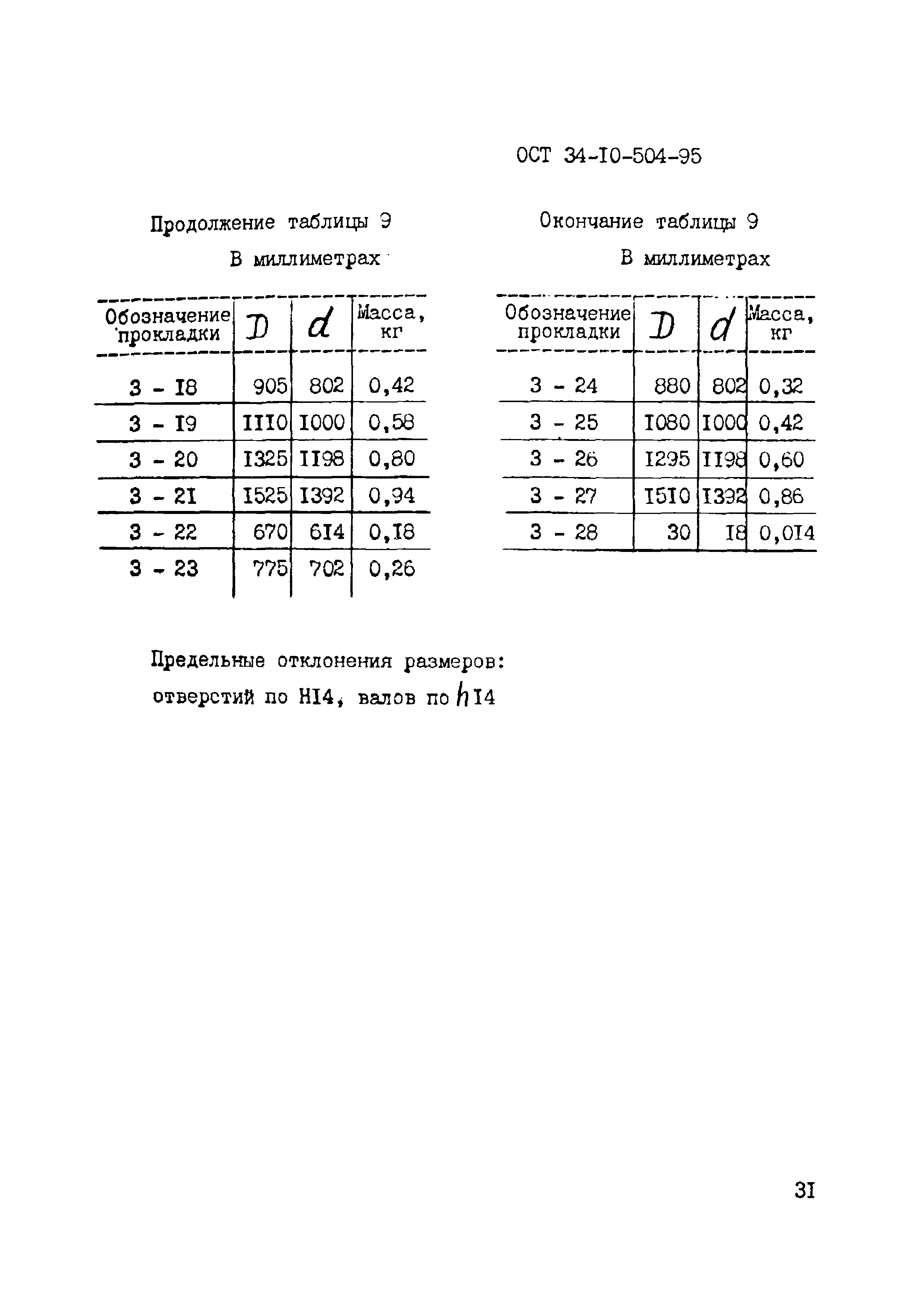

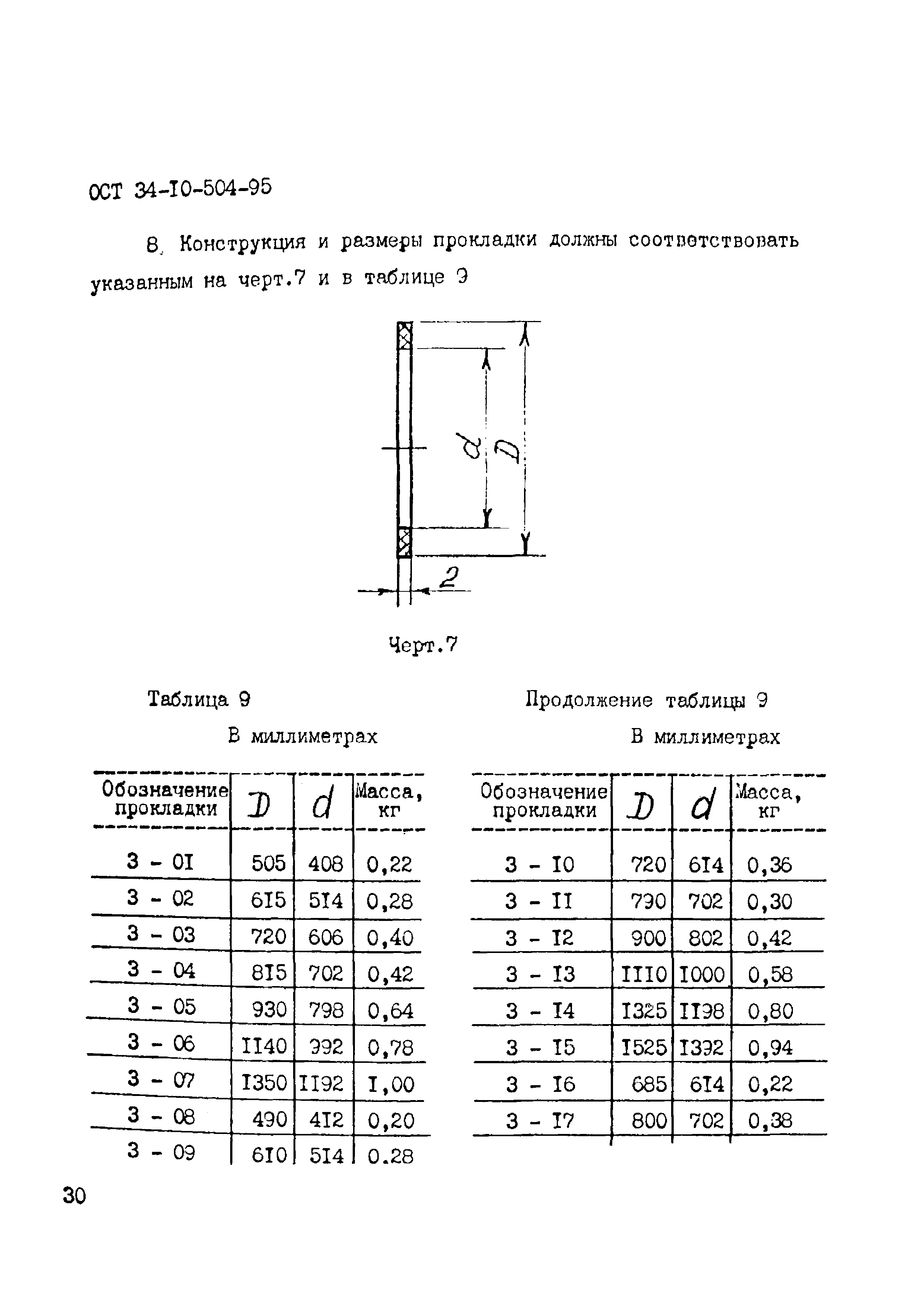

9 Конструкция и размеры прокладки

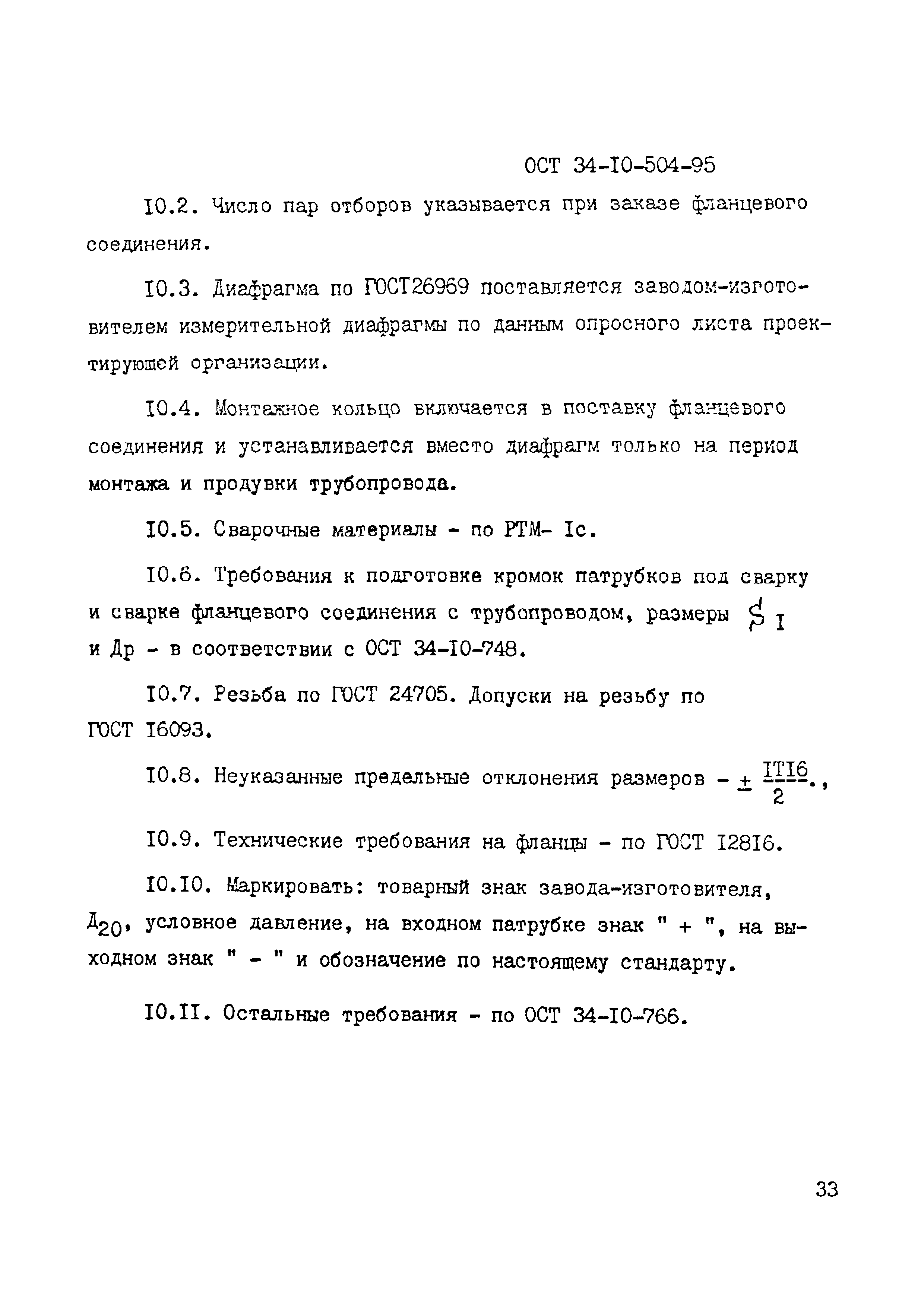

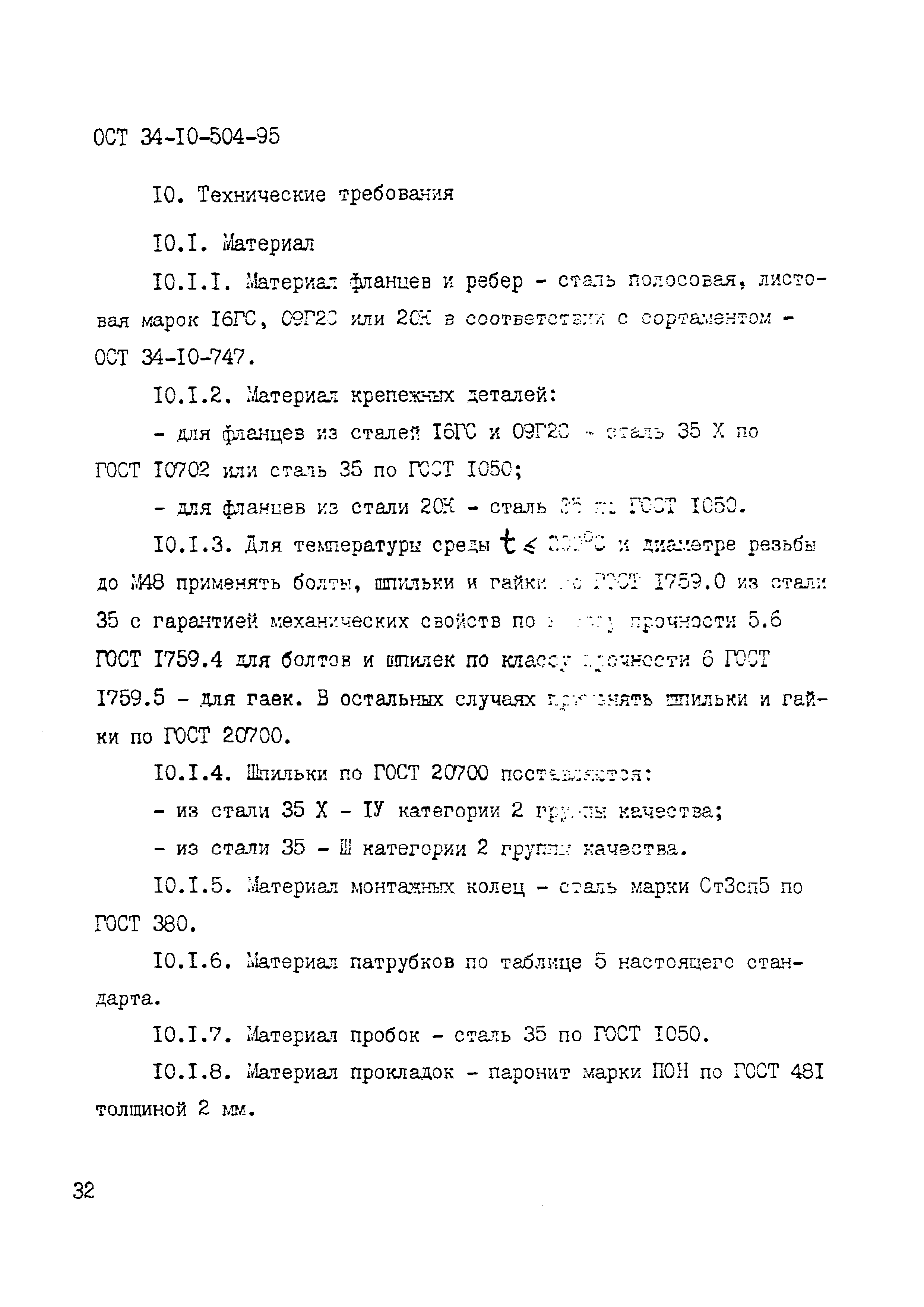

10 Технические требования

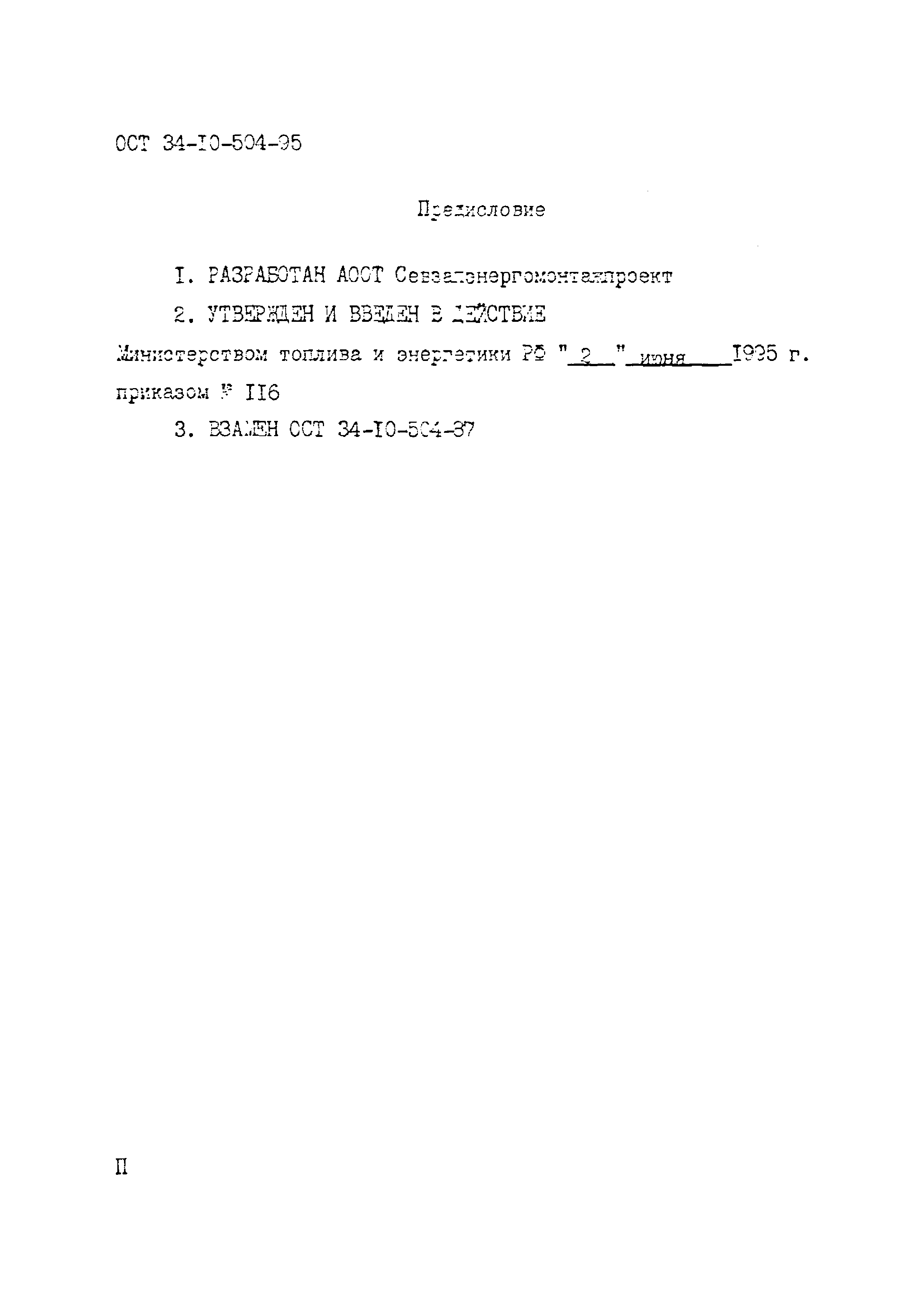

11 Приложение А. Библиография | | Разработан: | АООТ Севзапэнергомонтажпроект
| | Утверждён: | 02.06.1995 Министерство топлива и энергетики РФ (Russian Federation Ministry of Fuel and Energy 116)
| | Расположен в: |

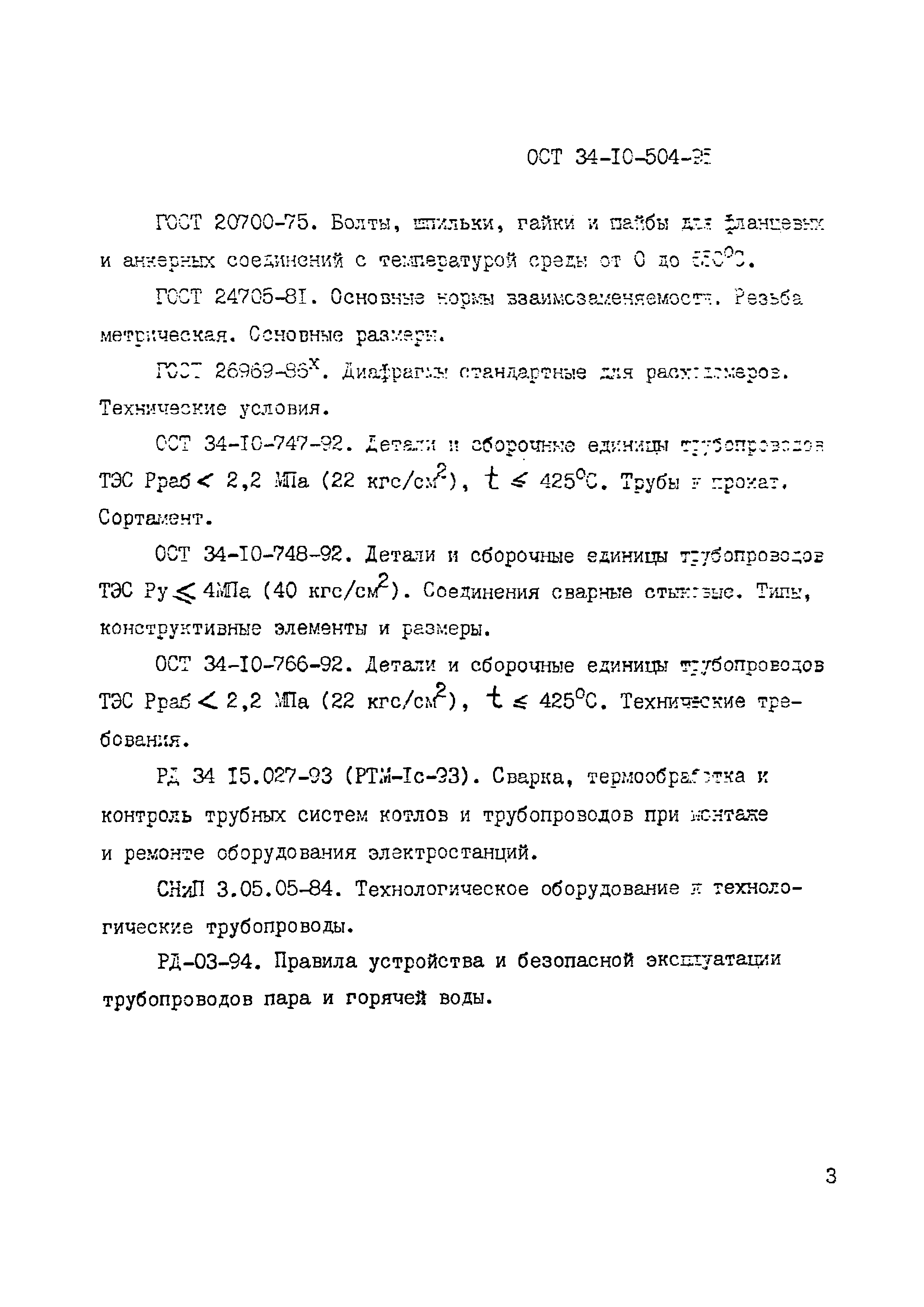

| | Заменяет собой: | | | Нормативные ссылки: |   СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы»- ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия»
- ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»
- ГОСТ Р 1.5-92 «Государственная система стандартизации Российской Федерации. Общие требования к построению, изложению, оформлению и содержанию стандартов»
- ГОСТ 1759.5-87 «Гайки. Механические свойства и методы испытаний»
- ГОСТ 1759.4-87 «Болты, винты и шпильки. Механические свойства и методы испытаний»
- ГОСТ 20700-75 «Болты, шпильки, гайки и шайбы для фланцевых и анкерных соединений, пробки и хомуты с температурой среды от 0 до 650 град. С. Технические условия»
- ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры»
- ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования»
- РД 34.15.027-93 «Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте оборудования электростанций (РТМ-1с-93)»
- ГОСТ 481-80 «Паронит и прокладки из него. Технические условия»
- ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия»
- ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором»
- ГОСТ 10702-78 «Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия»
- ГОСТ 26969-86 «Диафрагмы стандартные для расходомеров. Технические условия»
- ГОСТ 380-88 «Сталь углеродистая обыкновенного качества. Марки»
- РД 50-213-80 «Правила измерения расхода газов и жидкостей стандартными сужающими устройствами»
- ГОСТ 10702-63 «Сталь для холодной высадки. Марки и технические требования»
|

|
