Обозначение: | И 23 СД-80* |
Обозначение англ: | I 23 СД-80* |
Статус: | взамен |
Название рус.: | Инструкция по дефектоскопии гибов трубопроводов из перлитной стали |
Название англ.: | Guidelines for Flaw Detection of Bends in Pipelines Made from Pearlitic Steel |
Дата добавления в базу: | 01.02.2017 |
Дата актуализации: | 05.05.2017 |
Дата введения: | 01.11.2012 |

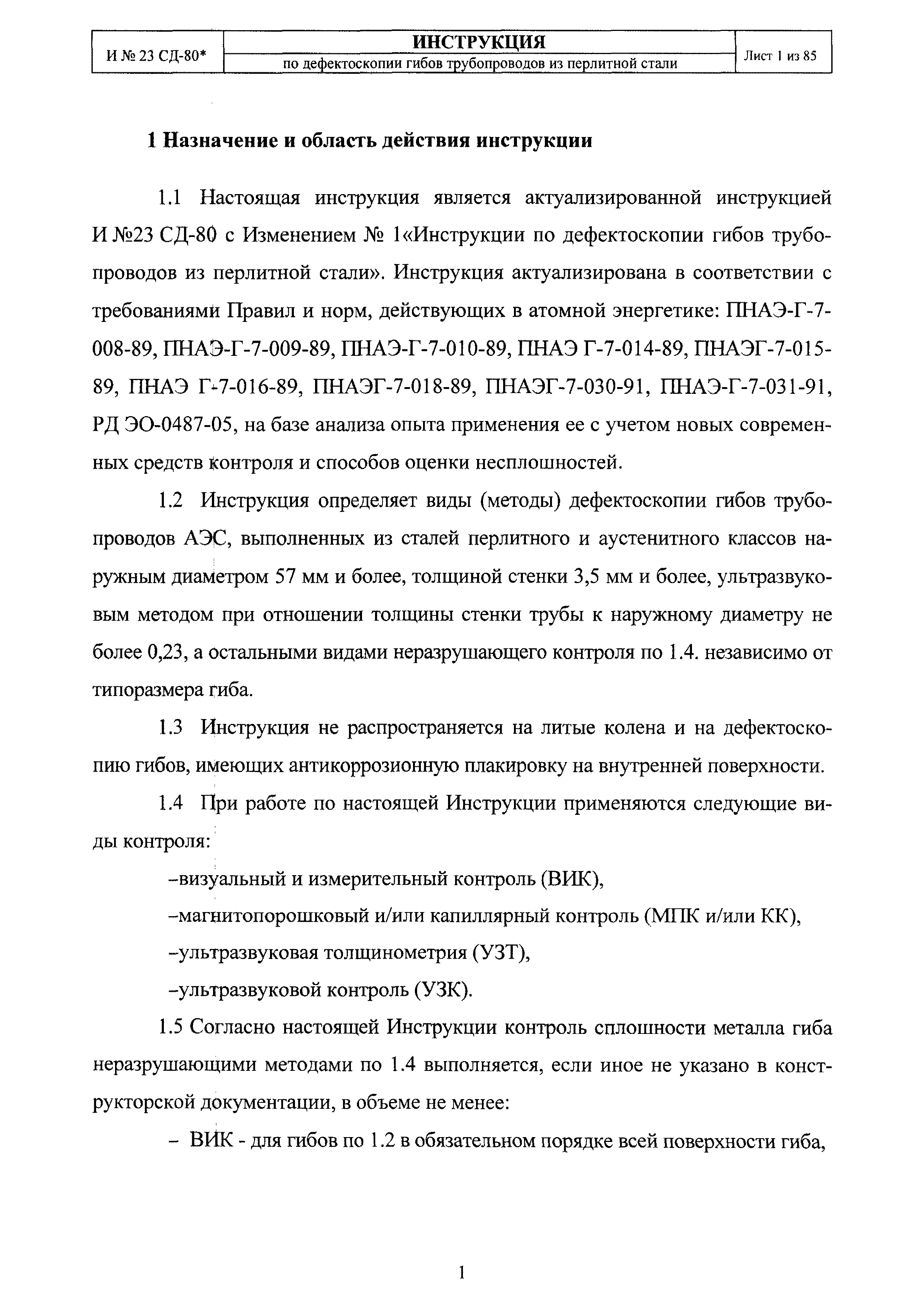

Область применения: | Инструкция определяет виды (методы) дефектоскопии гибов трубопроводов АЭС, выполненных из сталей перлитного и аустенитного классов наружным диаметром 57 мм и более, толщиной стенки 3,5 мм и более, ультразвуковым методом при отношении толщины стенки трубы к наружному диаметру не более 0,23, а остальными видами неразрушающего контроля по 1.4. независимо от типоразмера гиба. |

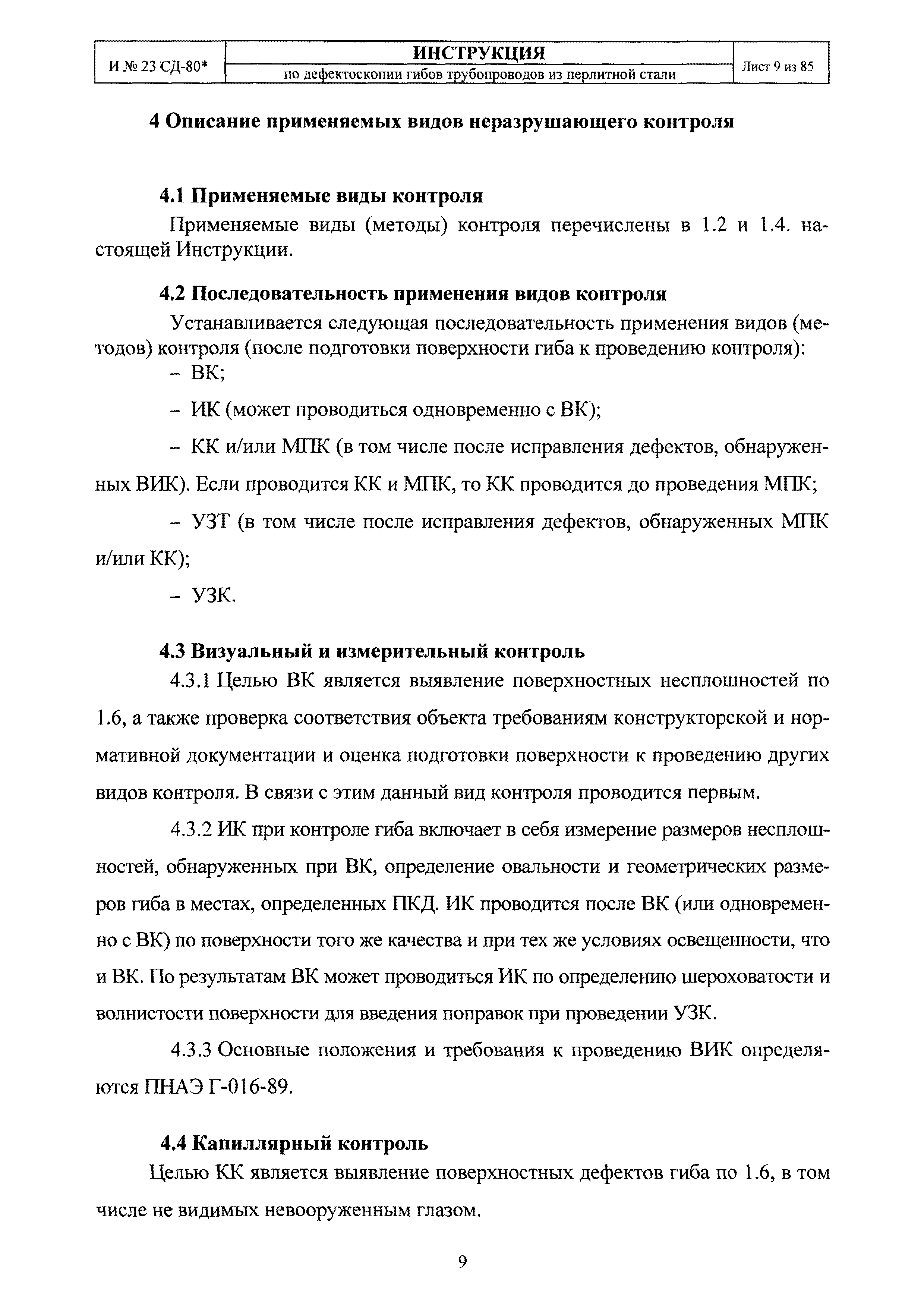

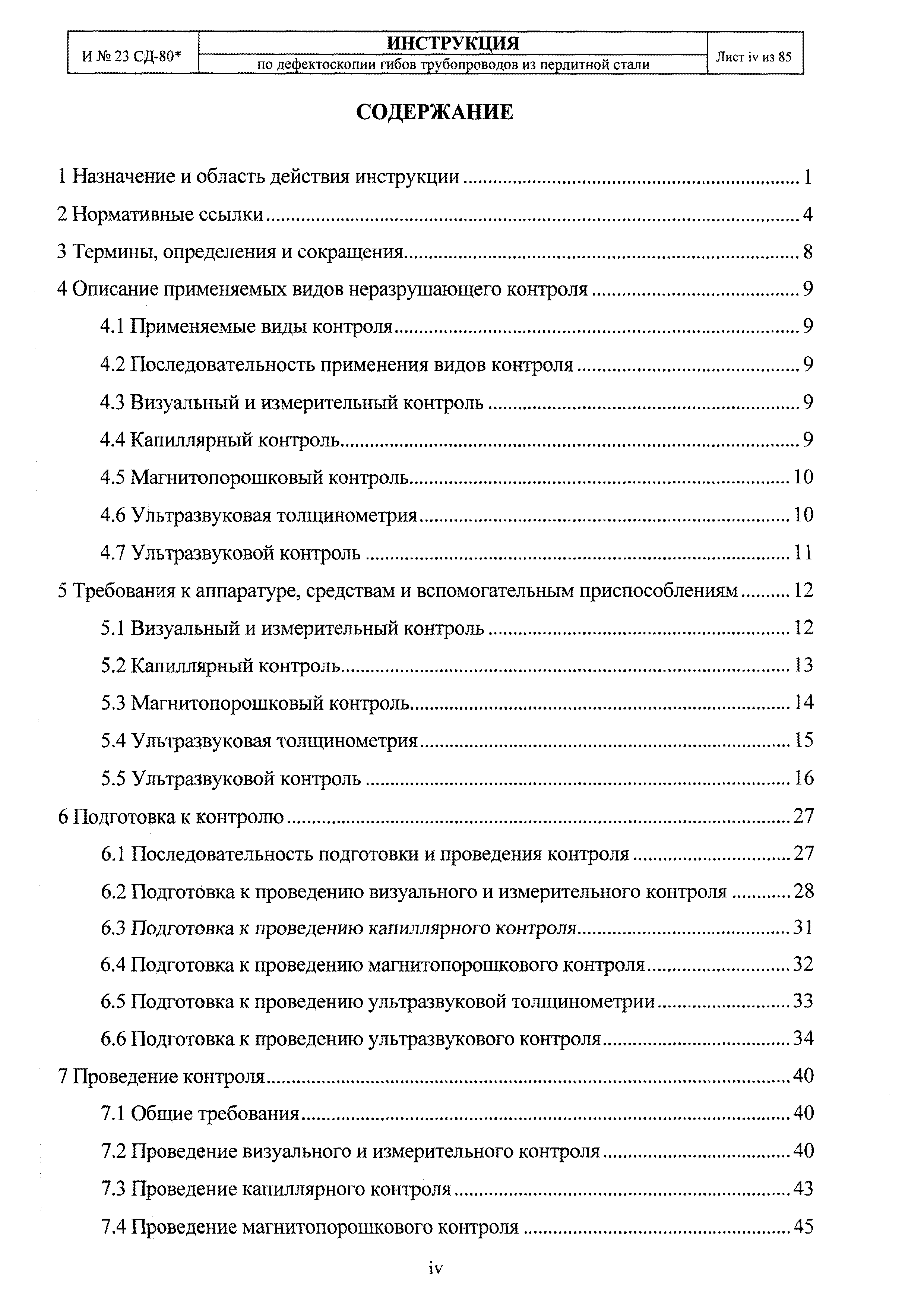

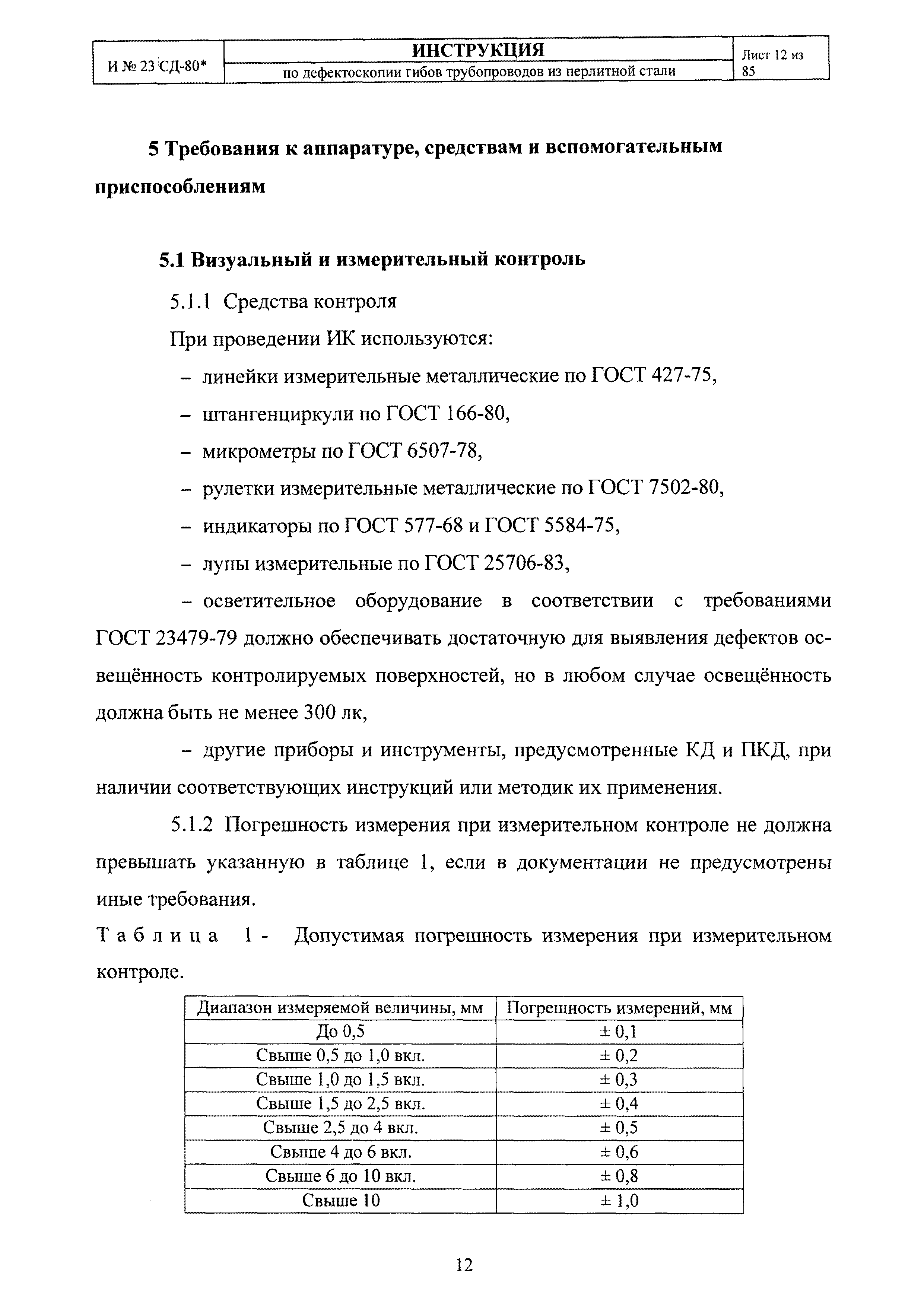

Оглавление: | 1 Назначение и область действия инструкции 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Описание применяемых видов неразрушающего контроля 4.1 Применяемые виды контроля 4.2 Последовательность применения видов контроля 4.3 Визуальный и измерительный контроль 4.4 Капиллярный контроль 4.5 Магнитопорошковый контроль 4.6 Ультразвуковая толщинометрия 4.7 Ультразвуковой контроль 5 Требования к аппаратуре, средствам и вспомогательным приспособлениям 5.1 Визуальный и измерительный контроль 5.2 Капиллярный контроль 5.3 Магнитопорошковый контроль 5.4 Ультразвуковая толщинометрия 5.5 Ультразвуковой контроль 6 Подготовка к контролю 6.1 Последовательность подготовки и проведения контроля 6.2 Подготовка к проведению визуального и измерительного контроля 6.3 Подготовка к проведению капиллярного контроля 6.4 Подготовка к проведению магнитопорошкового контроля 6.5 Подготовка к проведению ультразвуковой толщинометрии 6.6 Подготовка к проведению ультразвукового контроля 7 Проведение контроля 7.1 Общие требования 7.2 Проведение визуального и измерительного контроля 7.3 Проведение капиллярного контроля 7.4 Проведение магнитопорошкового контроля 7.5 Проведение ультразвуковой толщинометрии 7.6 Проведение ультразвукового контроля 8 Оценка качества контролируемого объекта 8.1 Оценка качества по результатам визуального и измерительного контроля 8.2 Оценка качества по результатам капиллярного контроля 8.3 Оценка качества по результатам магнитопорошкового контроля 8.4 Оценка качества по результатам ультразвуковой толщинометрии 8.5 Оценка качества по результатам ультразвукового контроля 9 Оформление результатов контроля 10 Требования к квалификации персонала, выполняющего НК 11 Требования к метрологическому обеспечению 12 Требования безопасности Приложение А (справочное). Инструкция по ультразвуковому контролю сплошности металла гибов на наличие дефектов типа расслоения Приложение Б (рекомендуемое). Держатели ("обоймы") для использования не притёртых малогабаритных ПЭП Приложение В (справочное). Способы сопряжения контактной поверхности наклонного преобразователя с поверхностью гиба Приложение Г (справочное). Нормы оценки качества гибов по результатам визуального и измерительного контроля Приложение Д (справочное). Нормы оценки качества гибов по результатам капиллярного контроля Приложение Е (справочное). Нормы оценки качества гибов по результатам магнитопорошкового контроля Приложение Ж (рекомендуемое). Сокращенная форма описания несплошностей |
Разработан: | ОАО НПО ЦНИИТМАШ
|

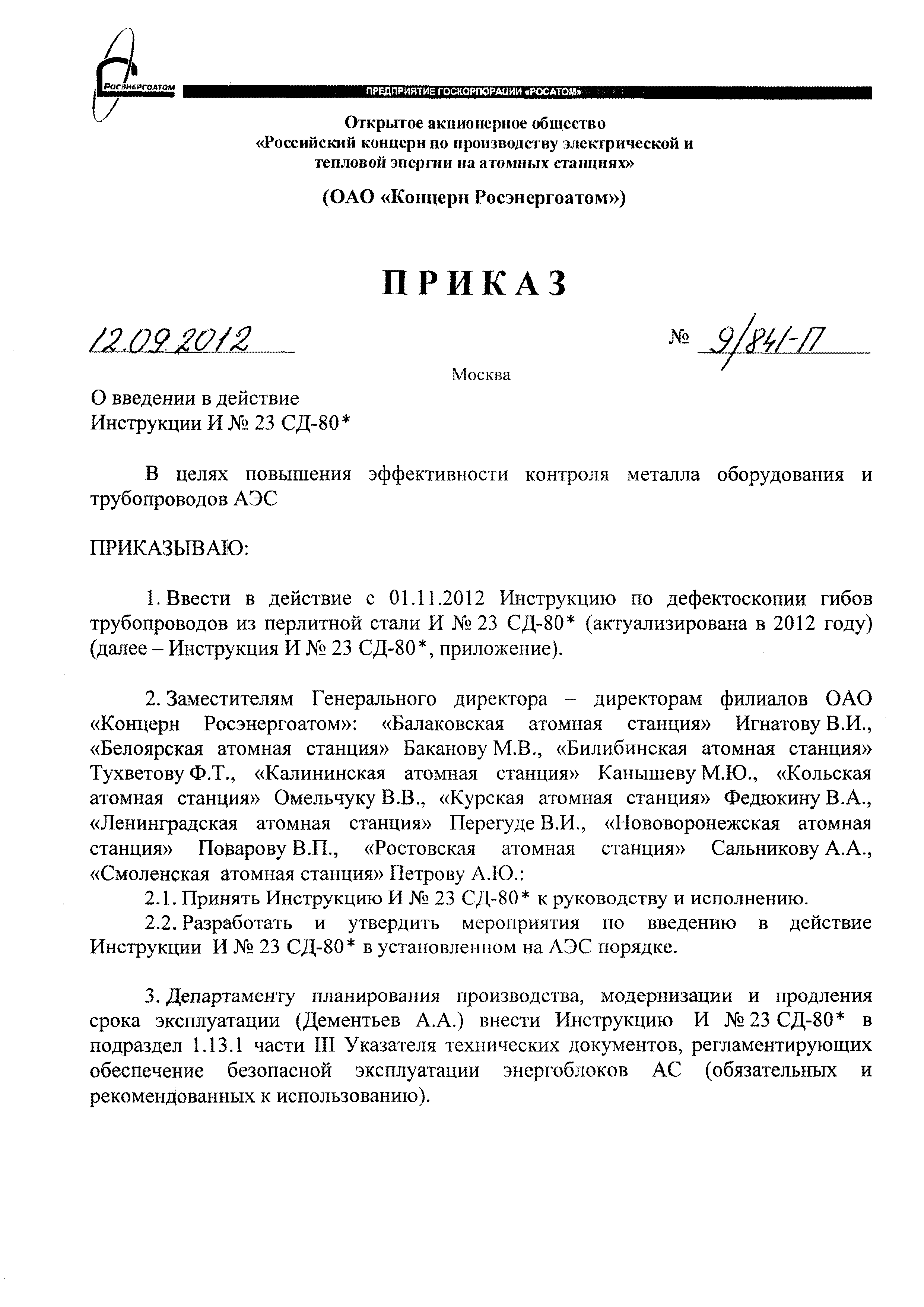

Утверждён: | 12.09.2012 ОАО Концерн Росэнергоатом (9/841-П)
|
Принят: | ОАО НПО ЦНИИТМАШ 25.07.2012 Управление по регулированию безопасности атомных станций Федеральной службы по экологическому, технологическому и атомному надзору (05-03-08/1750) 18.07.2012 Департамент инженерной поддержки ОАО Концерн Росэнергоатом
|
Издан: | СПО Союзтехэнерго (2012 г. )
|
Расположен в: |
|
Заменяет собой: | |

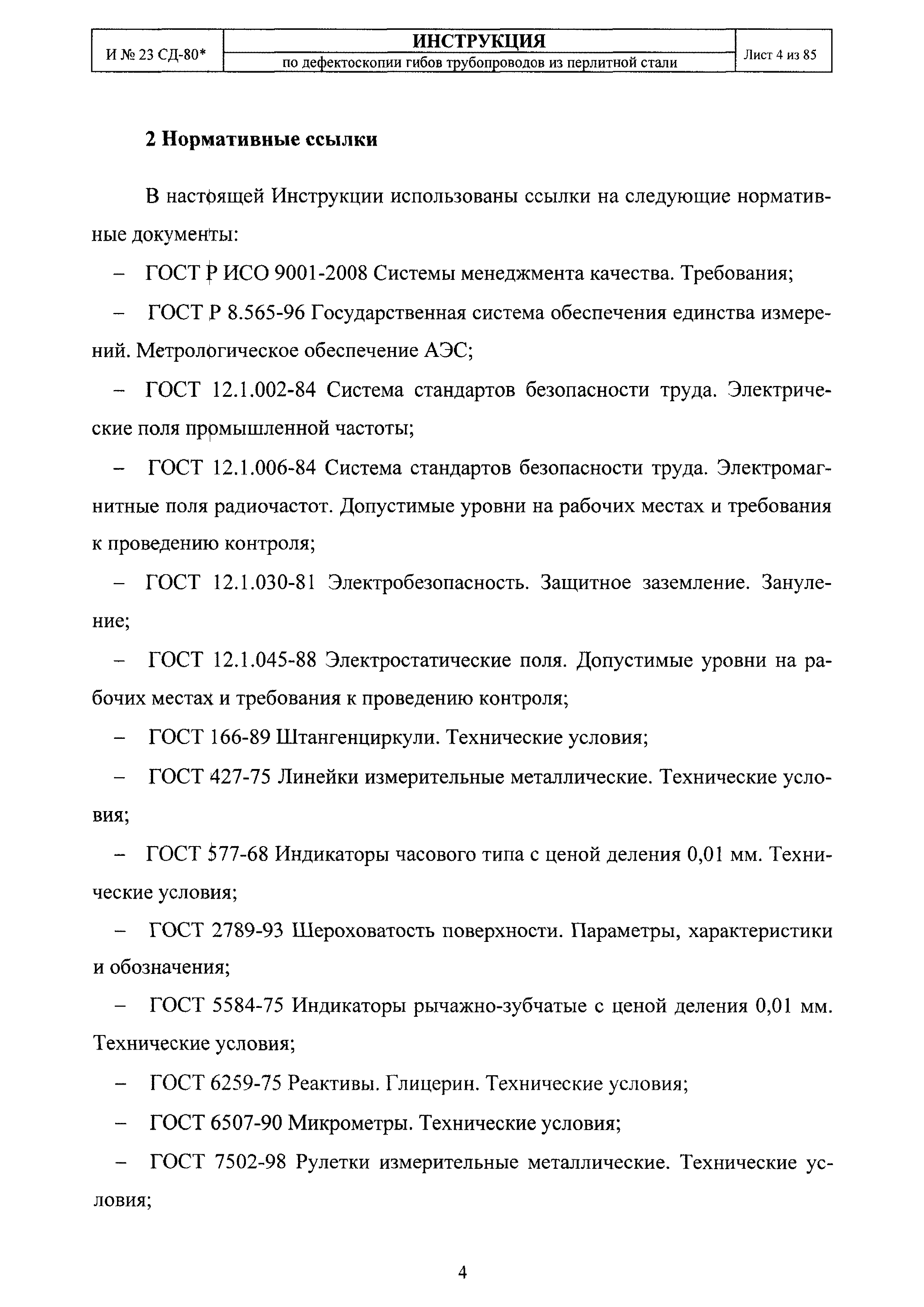

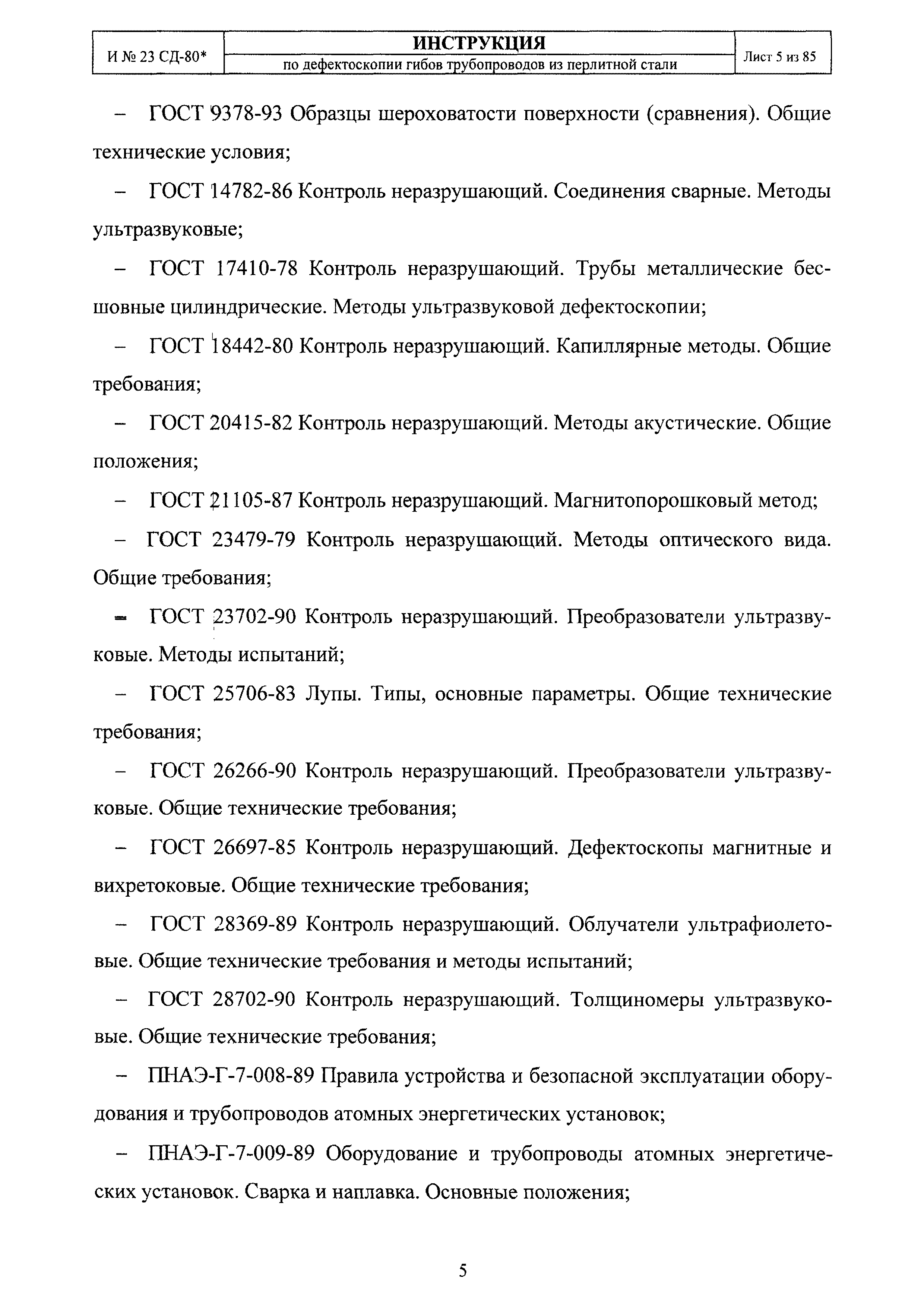

Нормативные ссылки: | - ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»
- ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление»
- ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования»
- ГОСТ 12.1.002-84 «Система стандартов безопасности труда. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах»
- ГОСТ 12.1.006-84 «Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля»
- ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия»
- ГОСТ 166-89 «Штангенциркули. Технические условия»
- ГОСТ 427-75 «Линейки измерительные металлические. Технические условия»
- ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод»
- ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия»
- ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»
- ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия»
- ГОСТ 6507-90 «Микрометры. Технические условия»
- ГОСТ 12.1.045-84 «Система стандартов безопасности труда. Электростатические поля. Допустимые уровни на рабочих местах и требования к проведению контроля»
- ГОСТ 17410-78 «Контроль неразрушающий. Трубы металлические бесшовные цилиндрические. Методы ультразвуковой дефектоскопии»
- ГОСТ 20415-82 «Контроль неразрушающий. Методы акустические. Общие положения»
- ГОСТ 23479-79 «Контроль неразрушающий. Методы оптического вида. Общие требования»
- ГОСТ 23702-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Методы испытаний»
- ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования»
- ГОСТ 26266-90 «Контроль неразрушающий. Преобразователи ультразвуковые. Общие технические требования»
- ГОСТ 28369-89 «Контроль неразрушающий. Облучатели ультрафиолетовые. Общие технические требования и методы испытаний»
- ГОСТ 5584-75 «Индикаторы рычажно-зубчатые с ценой деления 0,01 мм. Технические условия»
- ГОСТ 6259-75 «Реактивы. Глицерин. Технические условия»
- ГОСТ Р 8.565-96 «Государственная система обеспечения единства измерений. Метрологическое обеспечение эксплуатации атомных станций. Основные положения»
- РД 34.17.418 «Инструкция по дефектоскопии гибов трубопроводов из перлитной стали»
- ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок»
- ПНАЭ Г-7-009-89 «Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка. Основные положения»
- ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля»
- ПНАЭ Г-7-030-91 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Ультразвуковой контроль. Часть II. Контроль сварных соединений и наплавки»
- ПНАЭ Г-7-015-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Магнитопорошковый контроль»
- ПНАЭ Г-7-014-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Ультразвуковой контроль. Часть I. Контроль основных материалов (полуфабрикатов)»
- ПНАЭ Г-7-031-91 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Ультразвуковой контроль. Часть III. Измерение толщины монометаллов, биметаллов и антикоррозионных покрытий»
- ПНАЭ Г-7-016-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Визуальный и измерительный контроль»
- ПНАЭ Г-7-018-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Капиллярный контроль»
- ГОСТ Р ИСО 9001-2008 «Системы менеджмента качества. Требования»
|
