Скачать ГОСТ Р 56970-2016 Конструкции несущие базовые радиоэлектронных средств. Управление температурными режимами шкафов, соответствующих стандартам серий IEC 60297 и IEC 60917. Часть 1. Руководство по проектированию. Размеры интерфейса и положения по термоэлектрическим системам охлаждения (эффект Пельтье)

Дата актуализации: 10.08.2017

ГОСТ Р 56970-2016

Конструкции несущие базовые радиоэлектронных средств. Управление температурными режимами шкафов, соответствующих стандартам серий IEC 60297 и IEC 60917. Часть 1. Руководство по проектированию. Размеры интерфейса и положения по термоэлектрическим системам охлаждения (эффект Пельтье)

Обозначение:	ГОСТ Р 56970-2016
Обозначение англ:	GOST R 56970-2016
Статус:	введен впервые
Название рус.:	Конструкции несущие базовые радиоэлектронных средств. Управление температурными режимами шкафов, соответствующих стандартам серий IEC 60297 и IEC 60917. Часть 1. Руководство по проектированию. Размеры интерфейса и положения по термоэлектрическим системам охлаждения (эффект Пельтье)
Название англ.:	Bearing base constructions for electronic equipment. Thermal management for cabinets, in accordance with the standards of IEC 60297 and IEC 60917 series. Part 1. Design guide. Sizes of interface and position on the thermoelectric systems of cooling (Peltier effect)
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.03.2017

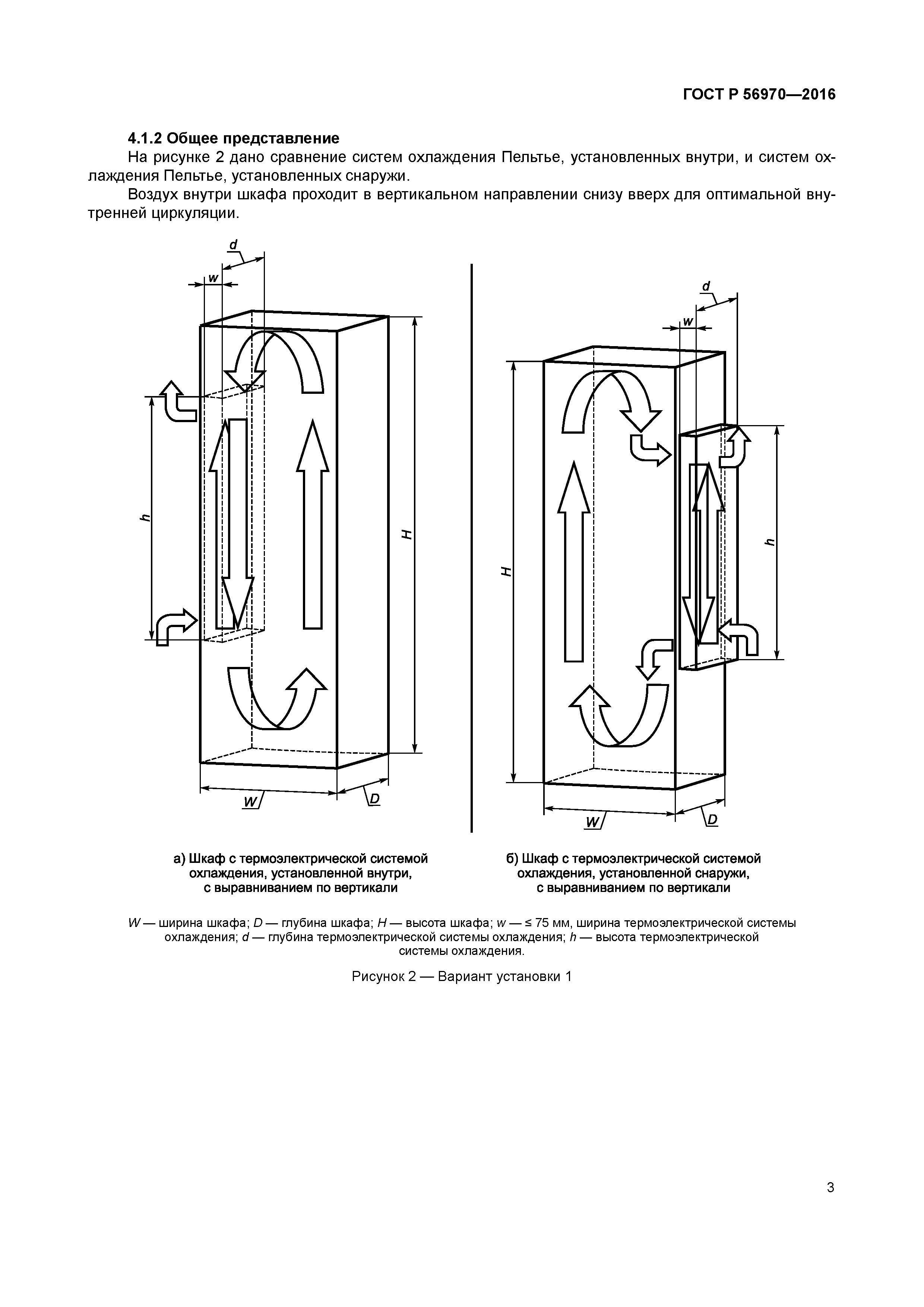

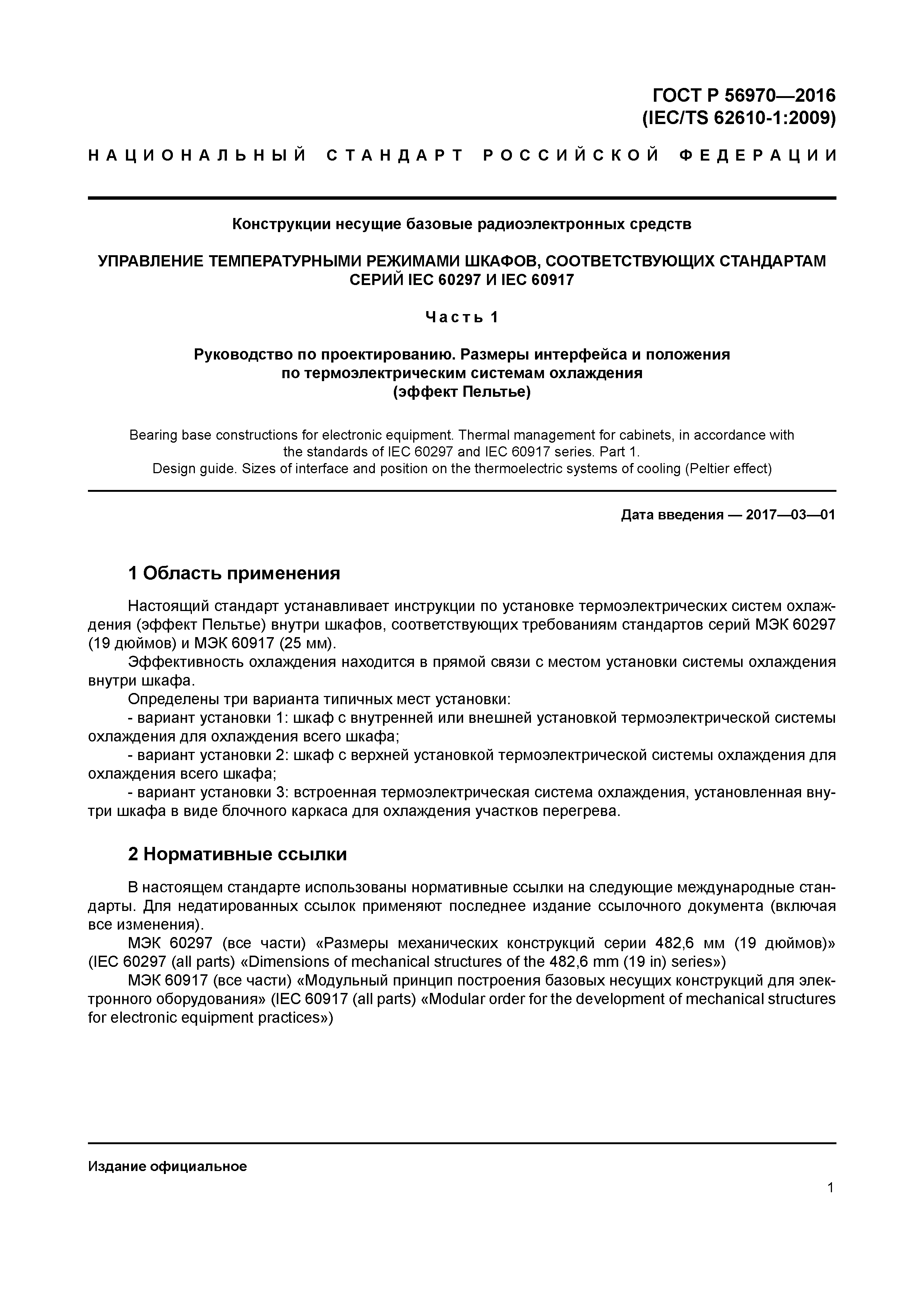

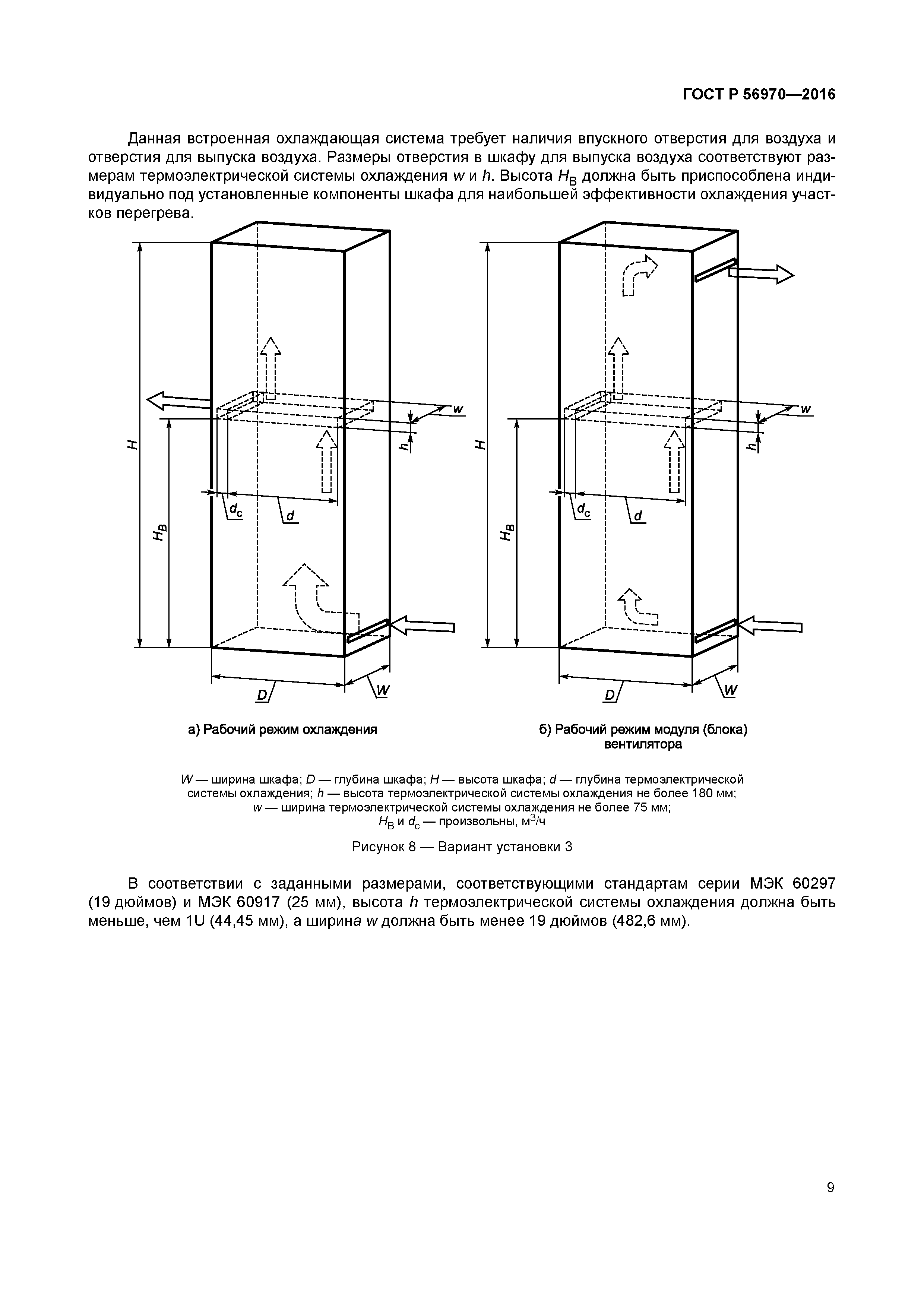

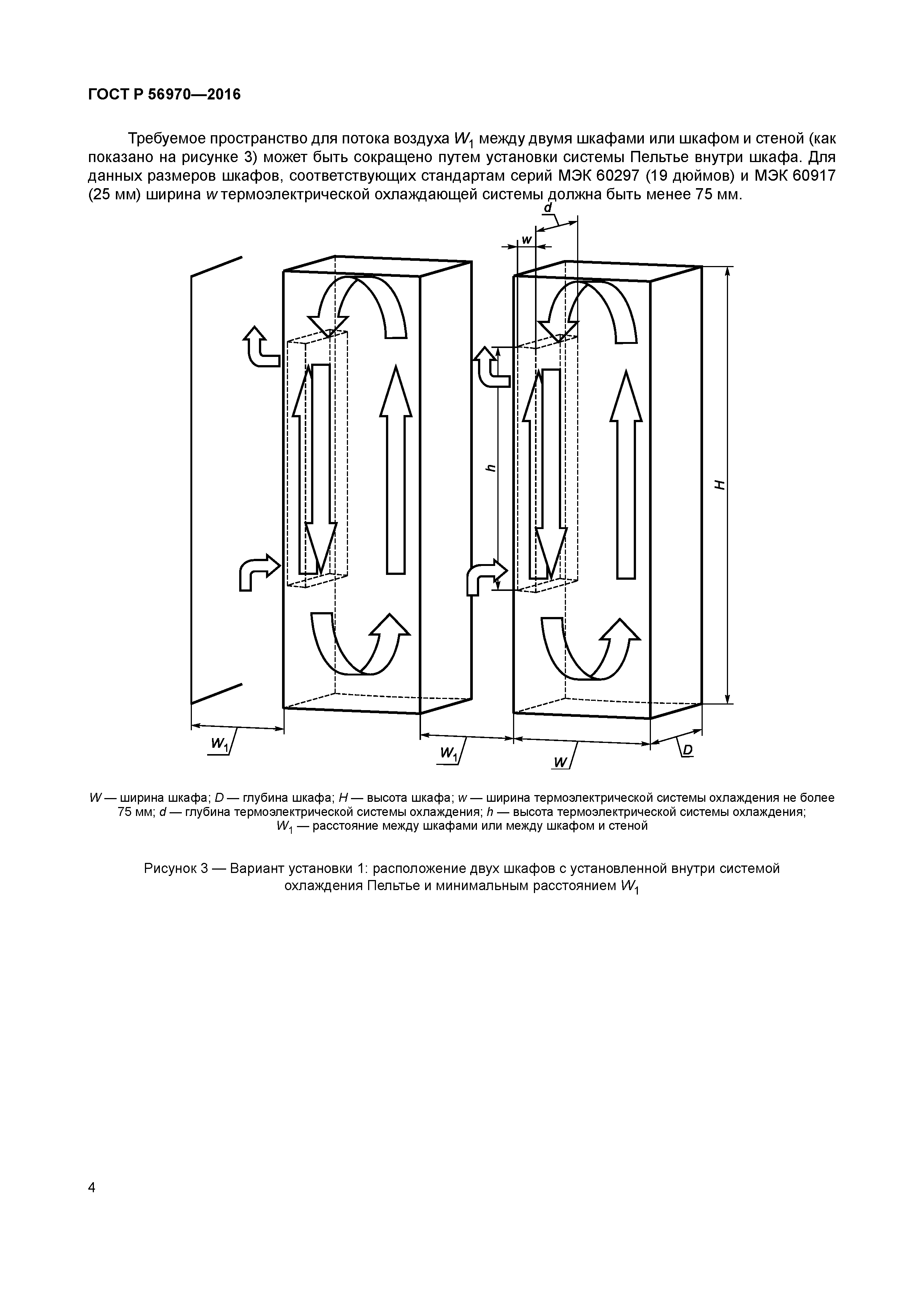

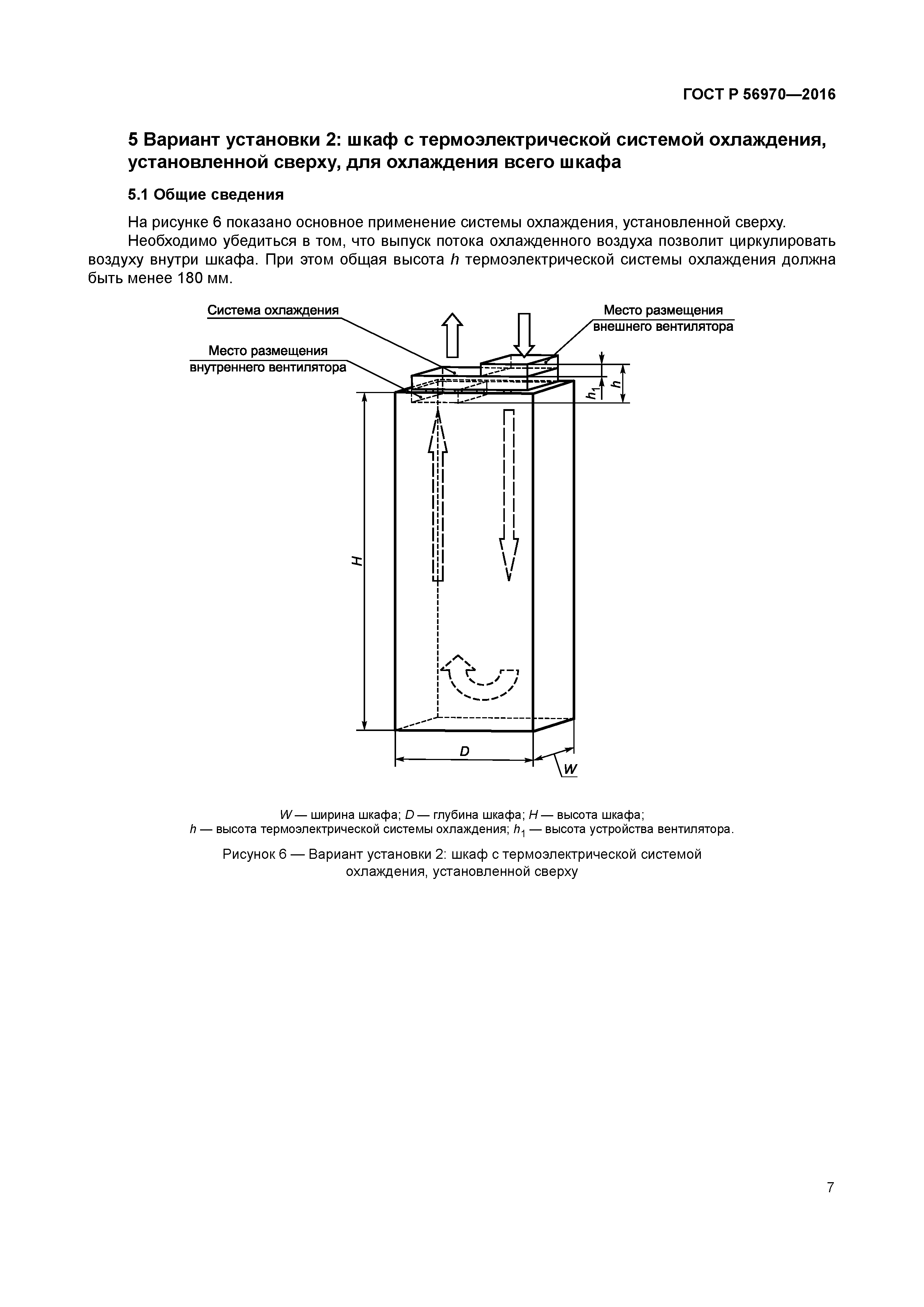

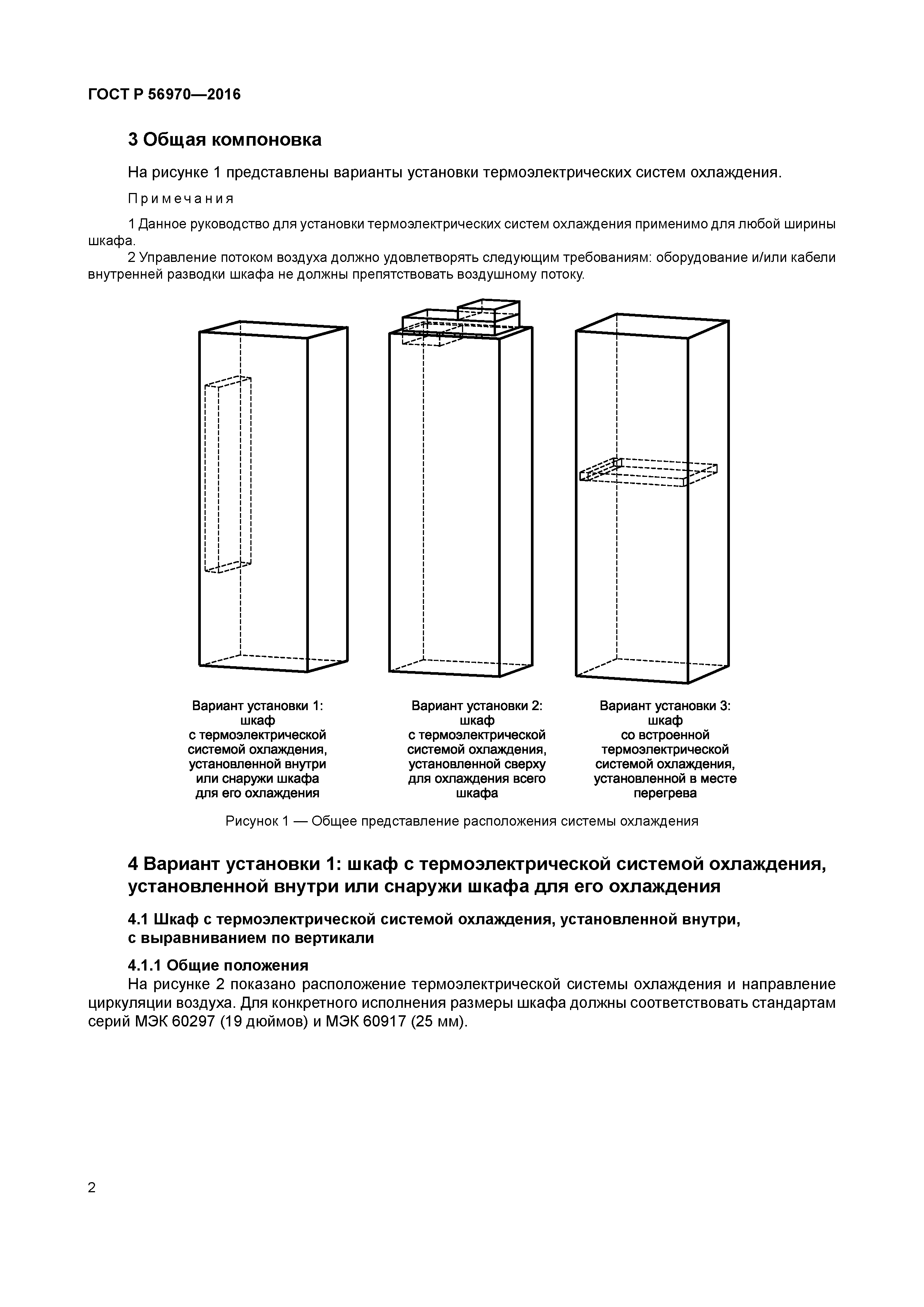

Область применения:	Стандарт устанавливает инструкции по установке термоэлектрических систем охлаждения (эффект Пельтье) внутри шкафов соответствующих требованиям стандартов серий МЭК 60297 (19 дюймов) и МЭК 60917 (25 мм). Эффективность охлаждения находится в прямой связи с местом установки системы охлаждения внутри шкафа. Определены три варианта типичных мест установки: - вариант установки 1: шкаф с внутренней или внешней установкой термоэлектрической системы охлаждения для охлаждения всего шкафа; - вариант установки 2: шкаф с верхней установкой термоэлектрической системы охлаждения для охлаждения всего шкафа; - вариант установки 3: встроенная термоэлектрическая система охлаждения, установленная внутри шкафа в виде блочного каркаса для охлаждения участков перегрева.

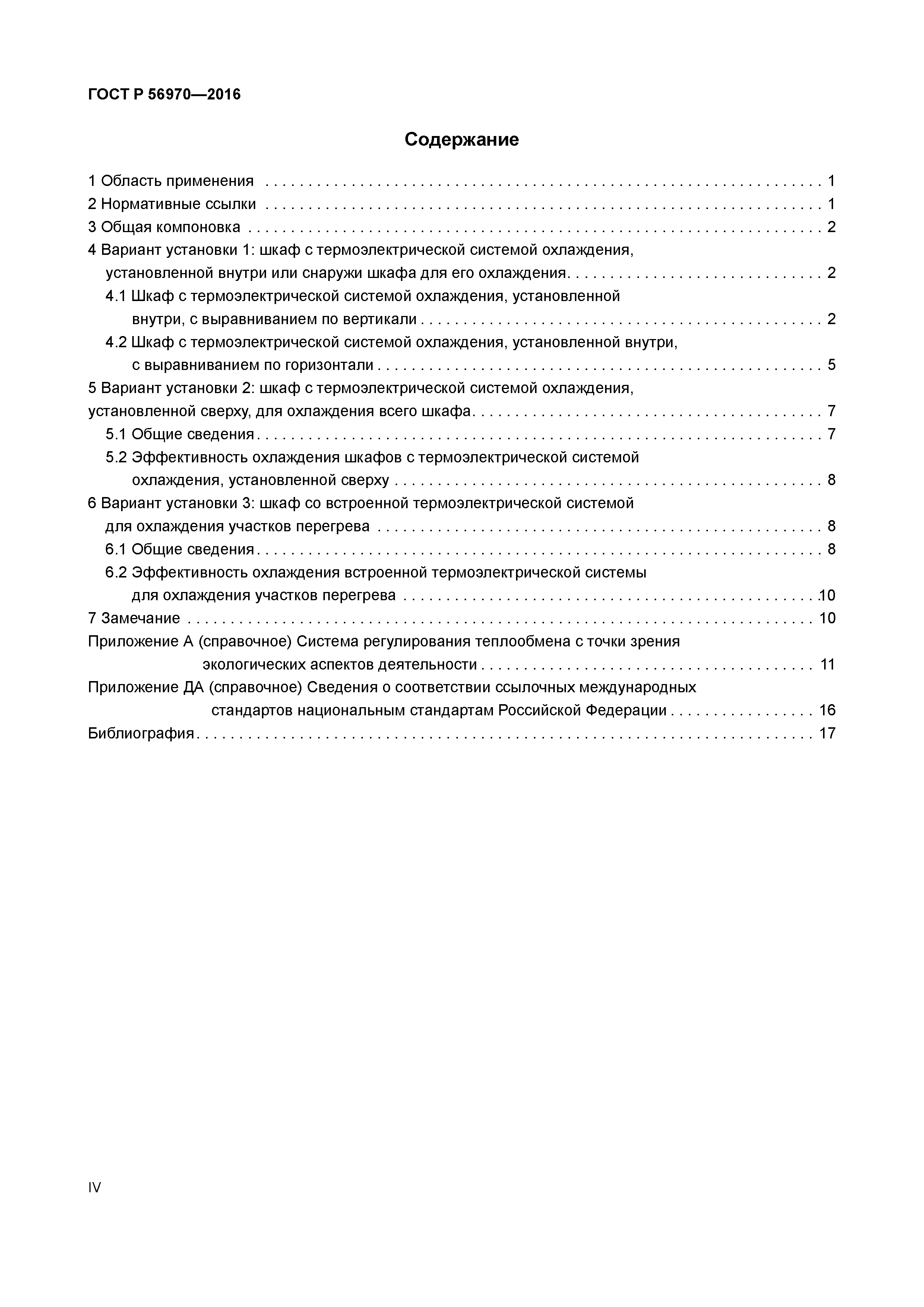

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Общая компоновка 4 Вариант установки 1: шкаф с термоэлектрической системой охлаждения, установленной внутри или снаружи шкафа для его охлаждения    4.1 Шкаф с термоэлектрической системой охлаждения, установленной внутри, с выравниванием по вертикали    4.2 Шкаф с термоэлектрической системой охлаждения, установленной внутри, с выравниванием по горизонтали 5 Вариант установки 2: шкаф с термоэлектрической системой охлаждения, установленной сверху, для охлаждения всего шкафа    5.1 Общие сведения    5.2 Эффективность охлаждения шкафов с термоэлектрической системой охлаждения, установленной сверху 6 Вариант установки З: шкаф со встроенной термоэлектрической системой для охлаждения участков перегрева    6.1 Общие сведения    6.2 Эффективность охлаждения встроенной термоэлектрической системы для охлаждения участков перегрева 7 Замечание Приложение А (справочное) Система регулирования теплообмена с точки зрения экологических аспектов деятельности Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации Библиография
Разработан:	ООО Авангард-ТехСт МЭК/ТК 48D
Утверждён:	17.06.2016 Федеральное агентство по техническому регулированию и метрологии (648-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Механические конструкции электронного оборудования Экология ЭЛЕКТРОНИКА Механические конструкции электронного оборудования

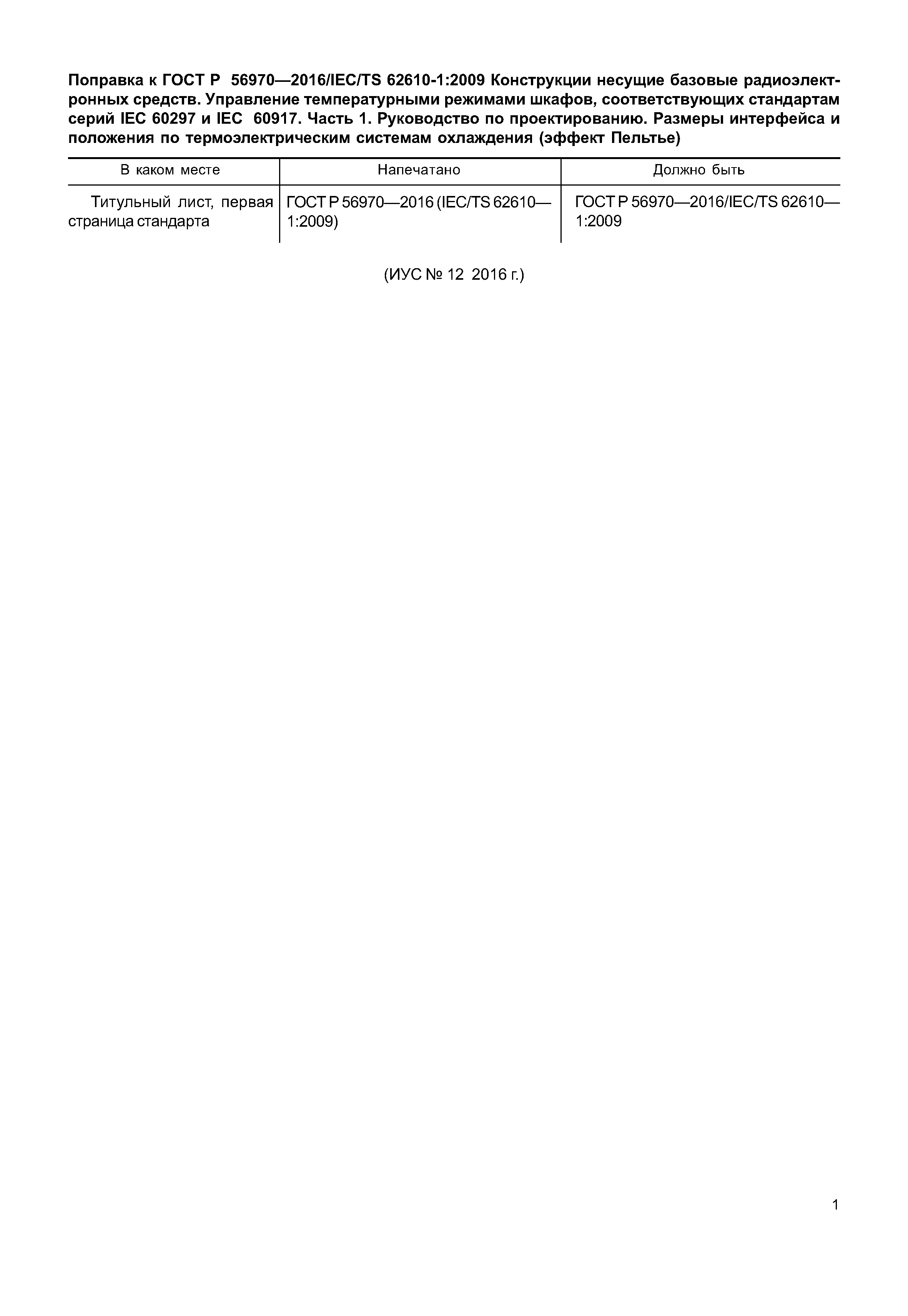

Список изменений:	Поправка от 29.12.2016 (ИУС 12-2016)
Нормативные ссылки:	ГОСТ Р МЭК 60297-3-102-2006 «Конструкции несущие базовые радиоэлектронных средств. Рукоятка инжектора-экстрактора. Размеры конструкций серии 482,6 мм (19 дюймов)» ГОСТ Р МЭК 60297-3-103-2006 «Конструкции несущие базовые радиоэлектронных средств. Система ключей и ловитель для установки. Размеры конструкций серии 482,6 мм (19 дюймов)» ГОСТ Р МЭК 60297-3-101-2006 «Конструкции несущие базовые радиоэлектронных средств. Блочные каркасы и связанные с ними вставные блоки. Размеры конструкций серии 482,6 мм (19 дюймов)» ГОСТ Р МЭК 60917-2-3-2009 «Конструкции несущие базовые радиоэлектронных средств. Координационные размеры интерфейса для базовых несущих конструкций с шагом 25 мм. Размеры для блочных каркасов, шасси, объединительных плат, передних панелей и вставных блоков» ГОСТ Р МЭК 60297-3-104-2009 «Конструкции несущие базовые радиоэлектронных средств. Размеры блочных каркасов и вставных блоков, зависящие от серии применяемых разъемов. Размеры конструкций серии 482,6 мм (19 дюймов)» ГОСТ Р МЭК 60917-1-2011 «Модульный принцип построения базовых несущих конструкций для электронного оборудования. Часть 1. Общий стандарт» ГОСТ Р МЭК 60917-2-2011 «Модульный принцип построения базовых несущих конструкций для электронного оборудования. Часть 2. Секционный стандарт. Координационные размеры интерфейса для несущих конструкций с шагом 25 мм» ГОСТ Р МЭК 60917-2-1-2011 «Модульный принцип построения базовых несущих конструкций для электронного оборудования. Часть 2. Секционный стандарт. Координационные размеры интерфейса для несущих конструкций с шагом 25 мм. Раздел 1. Детальный стандарт. Размеры шкафов и стоек» ГОСТ Р МЭК 60917-2-2-2013 «Модульный принцип построения механических конструкций для радиоэлектронных средств. Часть 2. Секционный стандарт. Координационные размеры интерфейса для несущих конструкций с шагом 25 мм. Раздел 2. Детальный стандарт. Размеры блочных каркасов, шасси, объединительных плат, передних панелей и вставных блоков»

Текстовое изменение Поправка от 29.12.2016
