ОДМ 218.3.038-2015

Рекомендации по проектированию и строительству берегозащитных сооружений автомобильных дорог

Обозначение:	ОДМ 218.3.038-2015
Обозначение англ:	ODM 218.3.038-2015
Статус:	не имеет официального издания
Название рус.:	Рекомендации по проектированию и строительству берегозащитных сооружений автомобильных дорог
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017

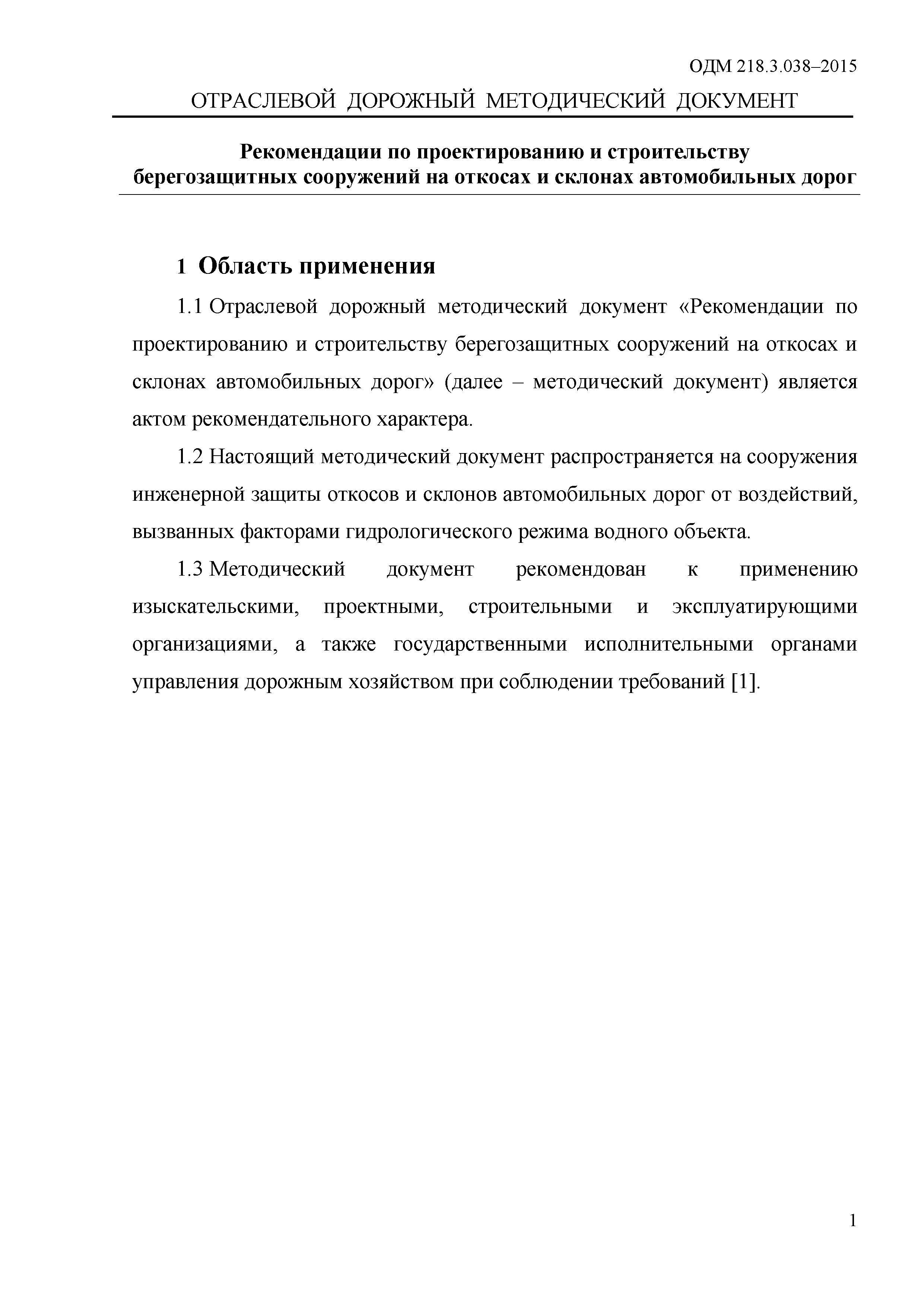

Область применения:	Методический документ распространяется на сооружения инженерной защиты откосов и склонов автомобильных дорог от воздействий, вызванных факторами гидрологического режима водного объекта. Методический документ рекомендован к применению изыскательскими, проектными, строительными и эксплуатирующими организациями, а также государственными исполнительными органами управления дорожным хозяйством при соблюдении требований

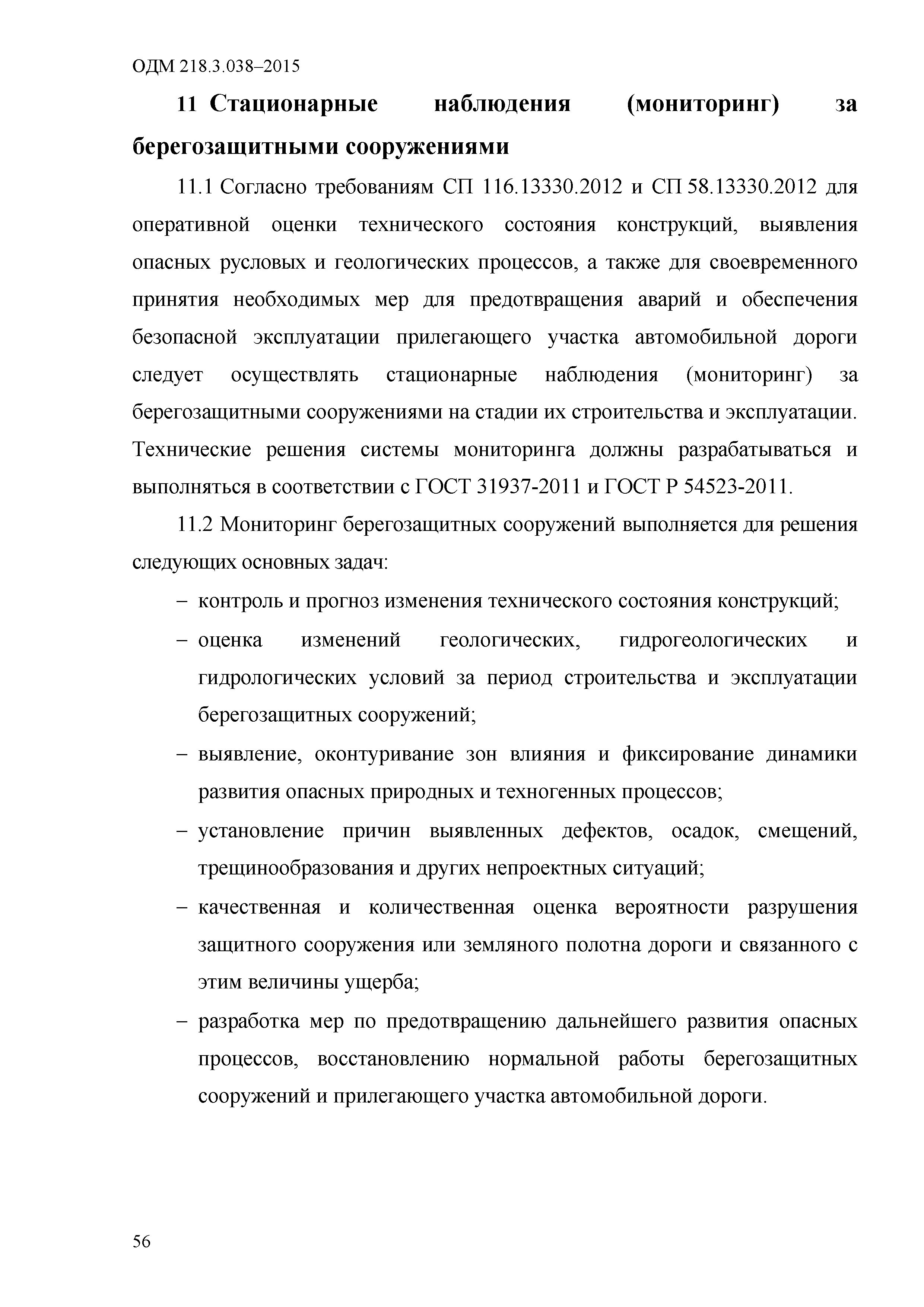

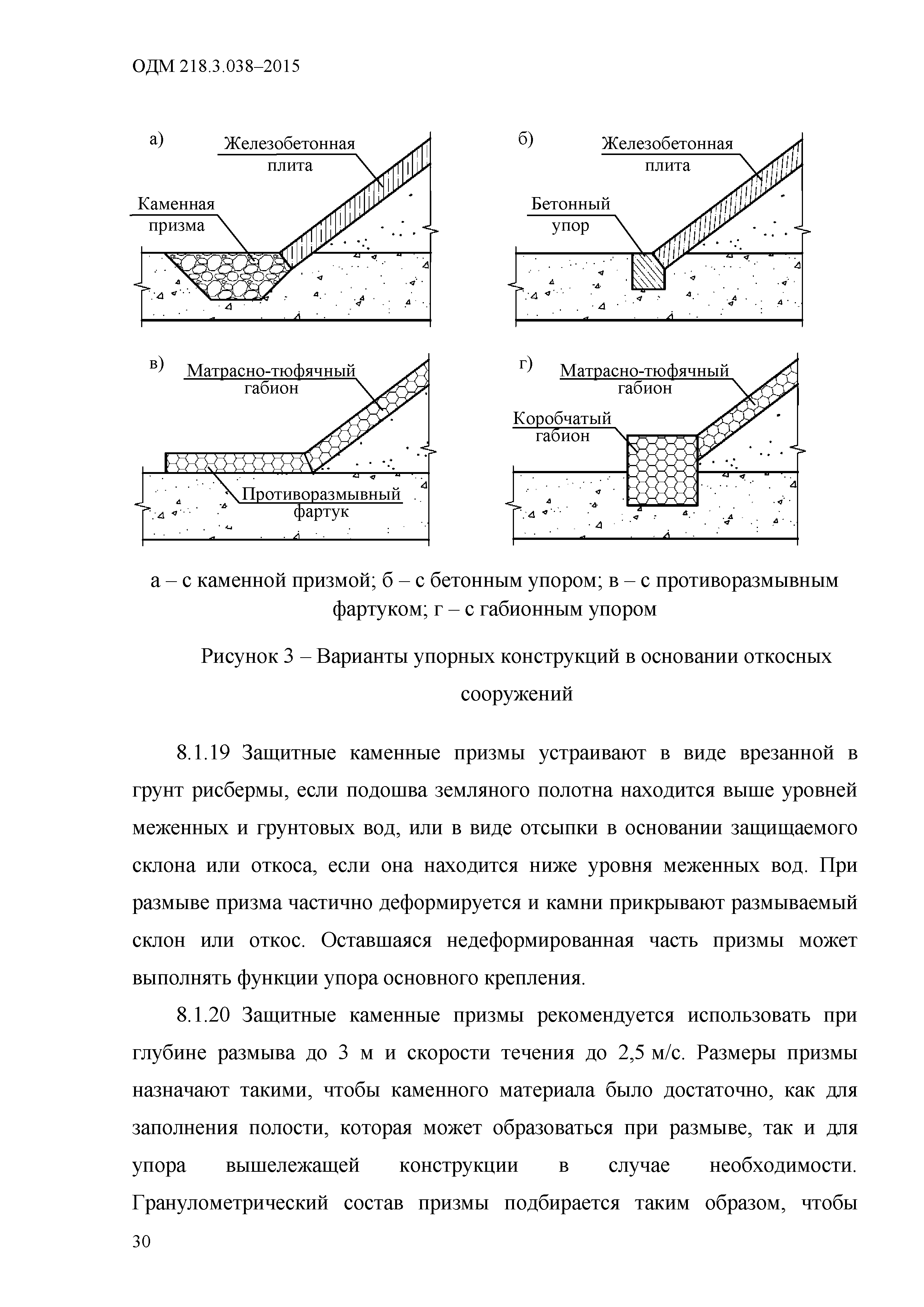

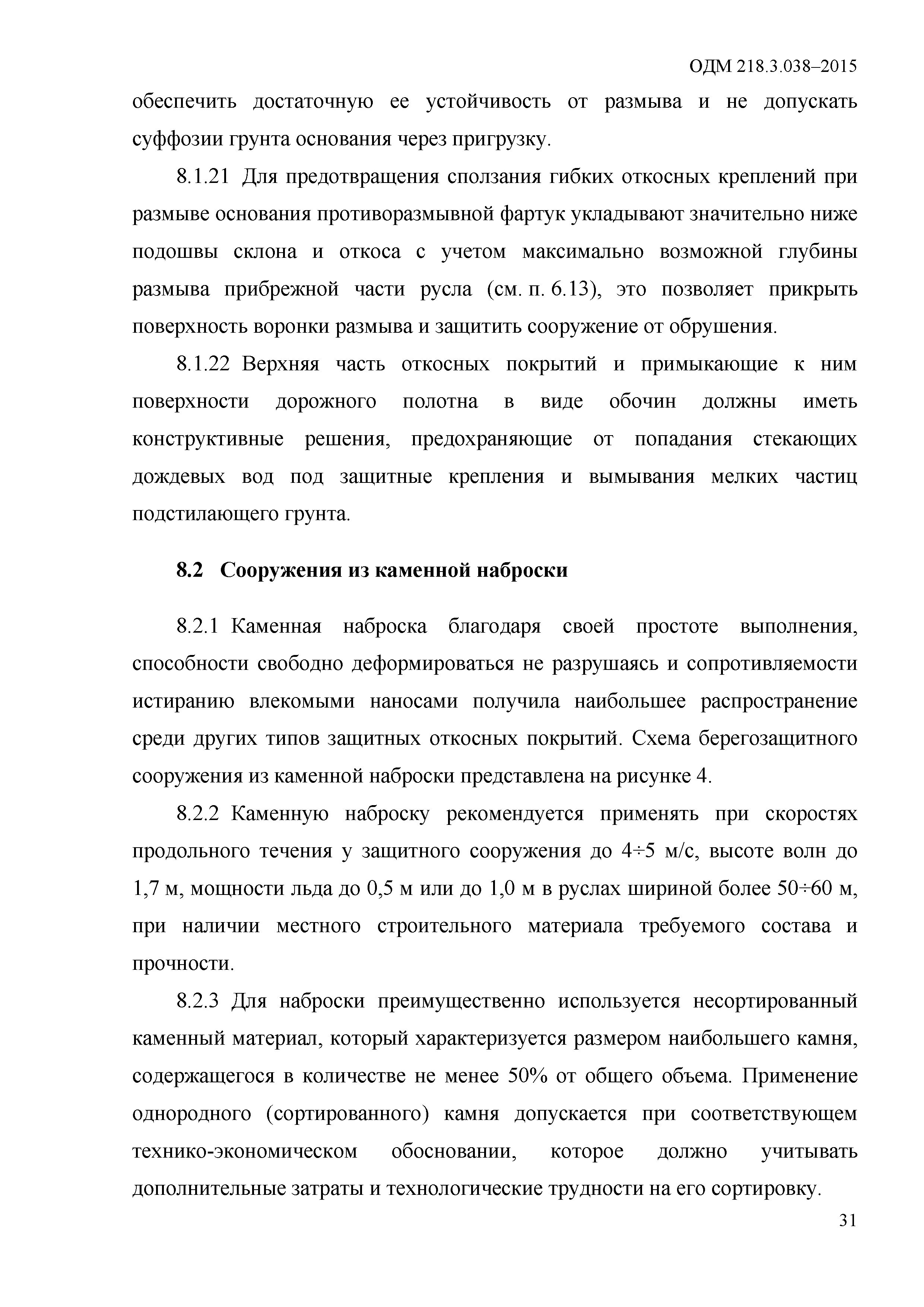

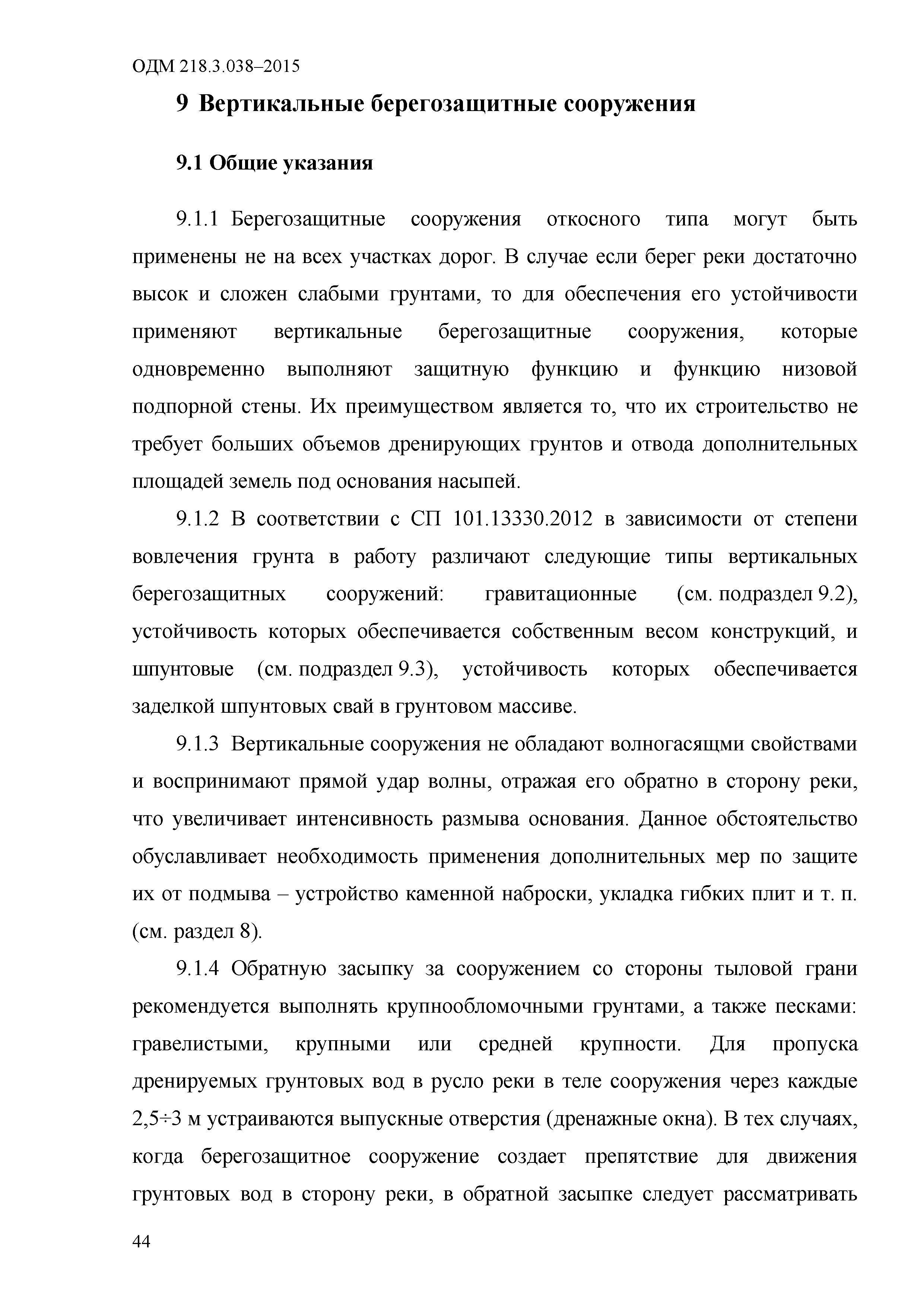

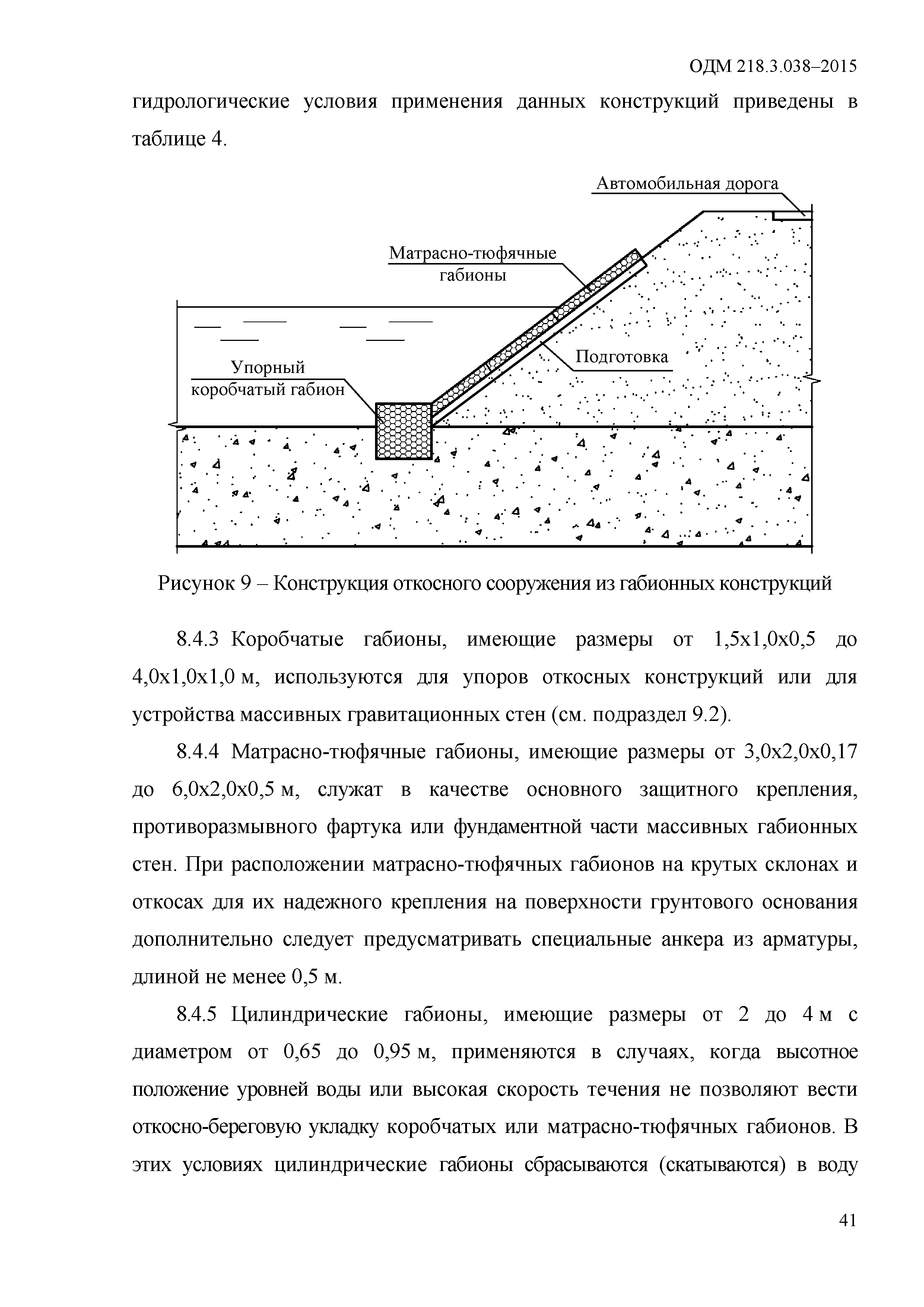

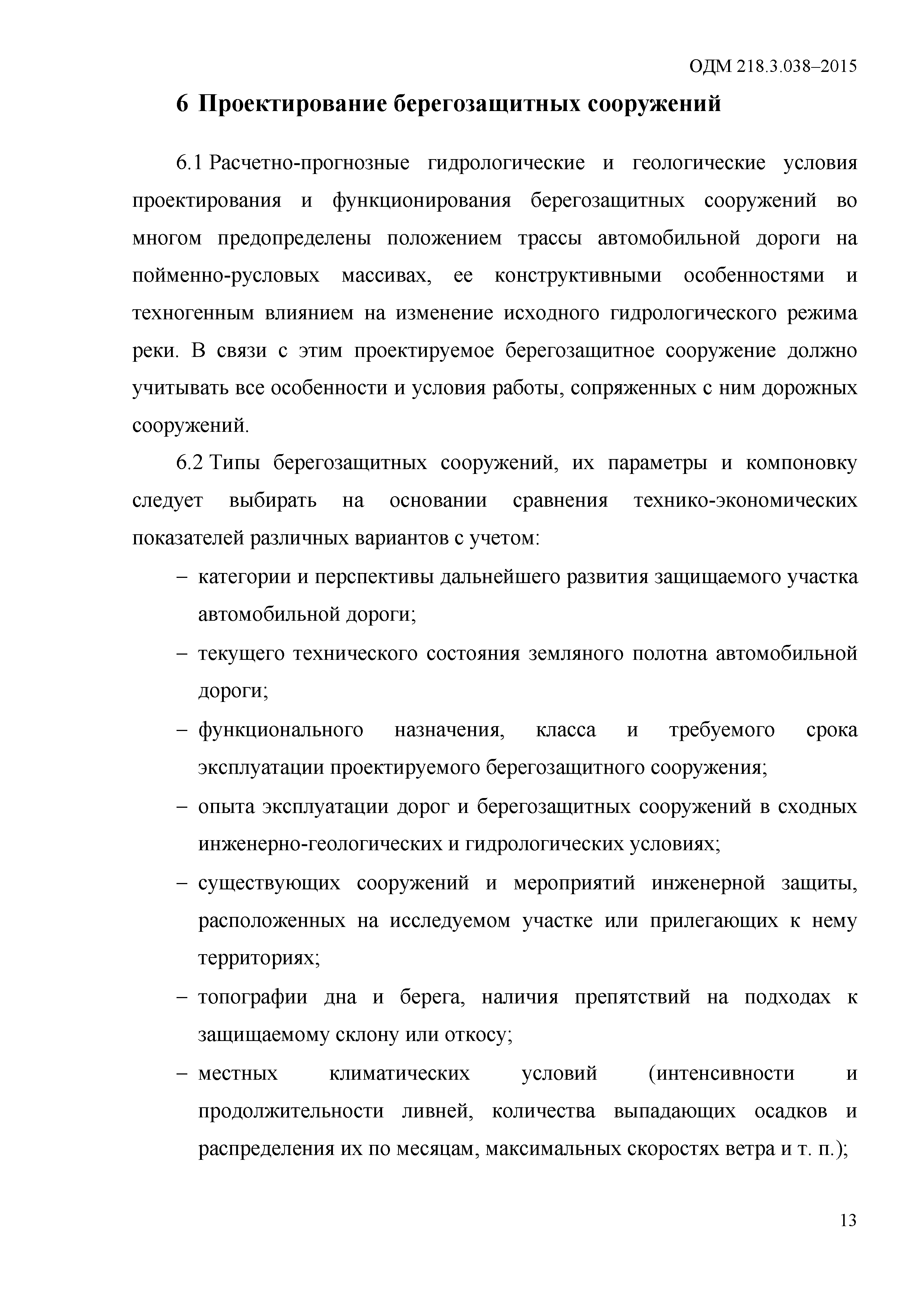

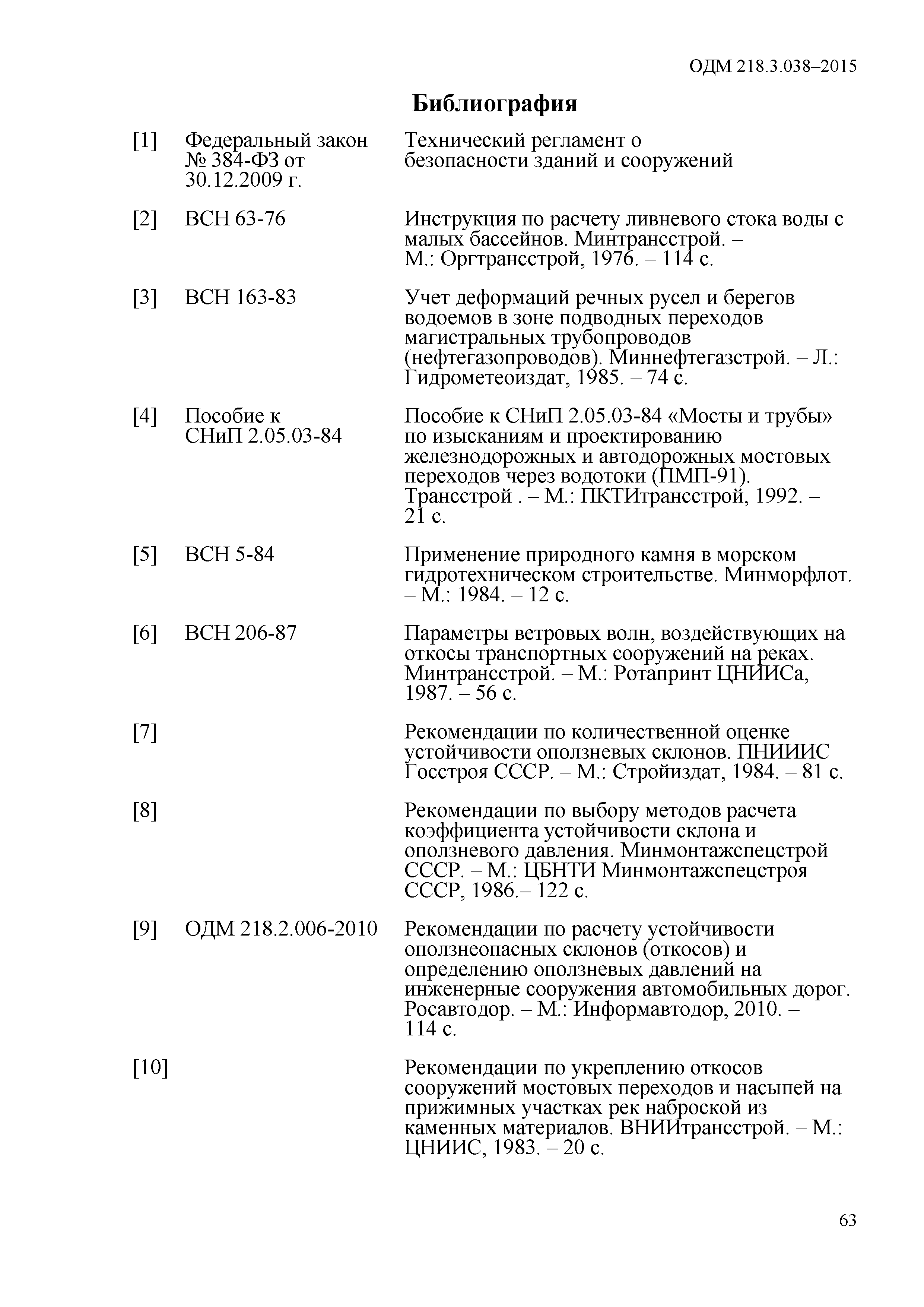

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Требования к исходным данным для проектирования 6 Проектирование берегозащитных сооружений 7 Расчет берегозащитных сооружений 8 Откосные берегозащитные сооружения    8.1 Общие указания    8.2 Сооружения из каменной наброски    8.3 Сооружения из бетонных и железобетонных элементов    8.4 Сооружения из габионных конструкций 9 Вертикальные берегозащитные сооружения    9.1 Общие указания    9.2 Гравитационные сооружения    9.3 Шпунтовые сооружения 10 Строительство берегозащитных сооружений 11 Стационарные наблюдения (мониторинг) за берегозащитными сооружениями Приложение А Пример расчета глубины местного размыва у берегозащитного сооружения на участке горной реки Библиография
Разработан:	ООО НТЦ ГеоПроект
Утверждён:	08.10.2015 Федеральное дорожное агентство (1867-р)
Издан:	Росавтодор (2015 г. )
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Строительство дорог Сооружение дорог Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство автомобильных дорог
Нормативные ссылки:	СНиП 3.07.01-85 «Гидротехнические сооружения речные» СП 32-102-95 «Сооружения мостовых переходов и подтопляемых насыпей. Методы расчета местных размывов» Пособие к СНиП 2.05.07-85 «Пособие по проектированию земляного полотна и водоотвода железных и автомобильных дорог промышленных предприятий» ВСН 63-76 «Инструкция по расчету ливневого стока воды с малых бассейнов» ВСН 163-83 «Учет деформаций речных русел и берегов водоемов в зоне подводных переходов магистральных трубопроводов (нефтегазопроводов)» ГОСТ 8267-93 «Щебень и гравий из плотных горных пород для строительных работ. Технические условия» СП 11-103-97 «Инженерно-гидрометеорологические изыскания для строительства» СП 11-102-97 «Инженерно-экологические изыскания для строительства» СП 11-104-97 «Инженерно-геодезические изыскания для строительства» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть I. Общие правила производства работ» СП 32-103-97 «Проектирование морских берегозащитных сооружений» ВСН 206-87 «Параметры ветровых волн, воздействующих на откосы транспортных сооружений на реках» ВСН 167-70 «Технические указания по проектированию подпорных стен для транспортного строительства» ВСН 181-74 «Технические указания по применению сборных решетчатых конструкций для укрепления конусов и откосов земляного полотна» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть II. Правила производства работ в районах развития опасных геологических и инженерно-геологических процессов» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть IV. Правила производства работ в районах распространения многолетнемерзлых грунтов» СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования» РД 31.31.55-93 «Инструкция по проектированию морских причальных и берегоукрепительных сооружений» Пособие к СНиП 2.05.03-84 «Пособие к СНиП 2.05.03-84 "Мосты и трубы" по изысканиям и проектированию железнодорожных и автодорожных мостовых переходов через водотоки (ПМП-91)» ВСН 506-88 «Проектирование и устройство грунтовых анкеров» ВСН 34-91/МТ-ст «Правила производства и приемки работ на строительстве новых, реконструкции и расширении действующих гидротехнических морских и речных транспортных сооружений. Часть I» ГОСТ Р 51285-99 «Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций. Технические условия» Методические рекомендации «Методические рекомендации по применению габионных конструкций в дорожно-мостовом строительстве» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть III. Правила производства работ в районах распространения специфических грунтов» ВСН 34-91/МТ-ст «Правила производства и приемки работ на строительстве новых, реконструкции и расширении действующих гидротехнических морских и речных транспортных сооружений. Часть II» ВСН 34-91/МТ-ст «Правила производства и приемки работ на строительстве новых, реконструкции и расширении действующих гидротехнических морских и речных транспортных сооружений. Часть III» ВСН 5-84/ММФ «Применение природного камня в морском гидротехническом строительстве» СП 33-101-2003 «Определение основных расчетных гидрологических характеристик» Рекомендации «Рекомендации по проектированию и строительству устоев диванного типа для малых и средних автодорожных мостов» СНиП 12-01-2004 «Организация строительства» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть V. Правила производства работ в районах с особыми природно-техногенными условиями» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть VI. Правила производства геофизических исследований» Серия 3.503.9-78 «Выпуск 0. Материалы для проектирования» Серия 3.503.9-78 «Выпуск 1. Изделия бетонные и железобетонные. Рабочие чертежи» Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» ЦПИ 22/43 «Технические указания по применению габионов для усиления земляного полотна» СП 24.13330.2011 «Свайные фундаменты» СП 16.13330.2011 «Стальные конструкции» СП 23.13330.2011 «Основания гидротехнических сооружений» ОДМ 218.2.006-2010 «Рекомендации по расчету устойчивости оползнеопасных склонов (откосов) и определению оползневых давлений на инженерные сооружения автомобильных дорог» ОДМ 218.3.008-2011 «Рекомендации по мониторингу и обследованию подпорных стен и удерживающих сооружений на оползневых участках автомобильных дорог» СП 34.13330.2012 «Автомобильные дороги» СП 116.13330.2012 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения» ГОСТ Р 54523-2011 «Портовые гидротехнические сооружения. Правила обследования и мониторинга технического состояния» СП 58.13330.2012 «Гидротехнические сооружения. Основные положения» СП 38.13330.2012 «Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)» СП 41.13330.2012 «Бетонные и железобетонные конструкции гидротехнических сооружений» СП 47.13330.2012 «Инженерные изыскания для строительства. Основные положения» СП 101.13330.2012 «Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения» ГОСТ 31937-2011 «Здания и сооружения. Правила обследования и мониторинга технического состояния» ОДМ 218.3.032-2013 «Методические рекомендации по усилению конструктивных элементов автомобильных дорог пространственными георешетками (геосотами)» ОДМ 218.2.027-2012 «Методические рекомендации по расчету и проектированию армогрунтовых подпорных стен на автомобильных дорогах» СП 14.13330.2014 «Строительство в сейсмических районах» ГОСТ 32960-2014 «Дороги автомобильные общего пользования. Нормативные нагрузки, расчетные схемы нагружения»
