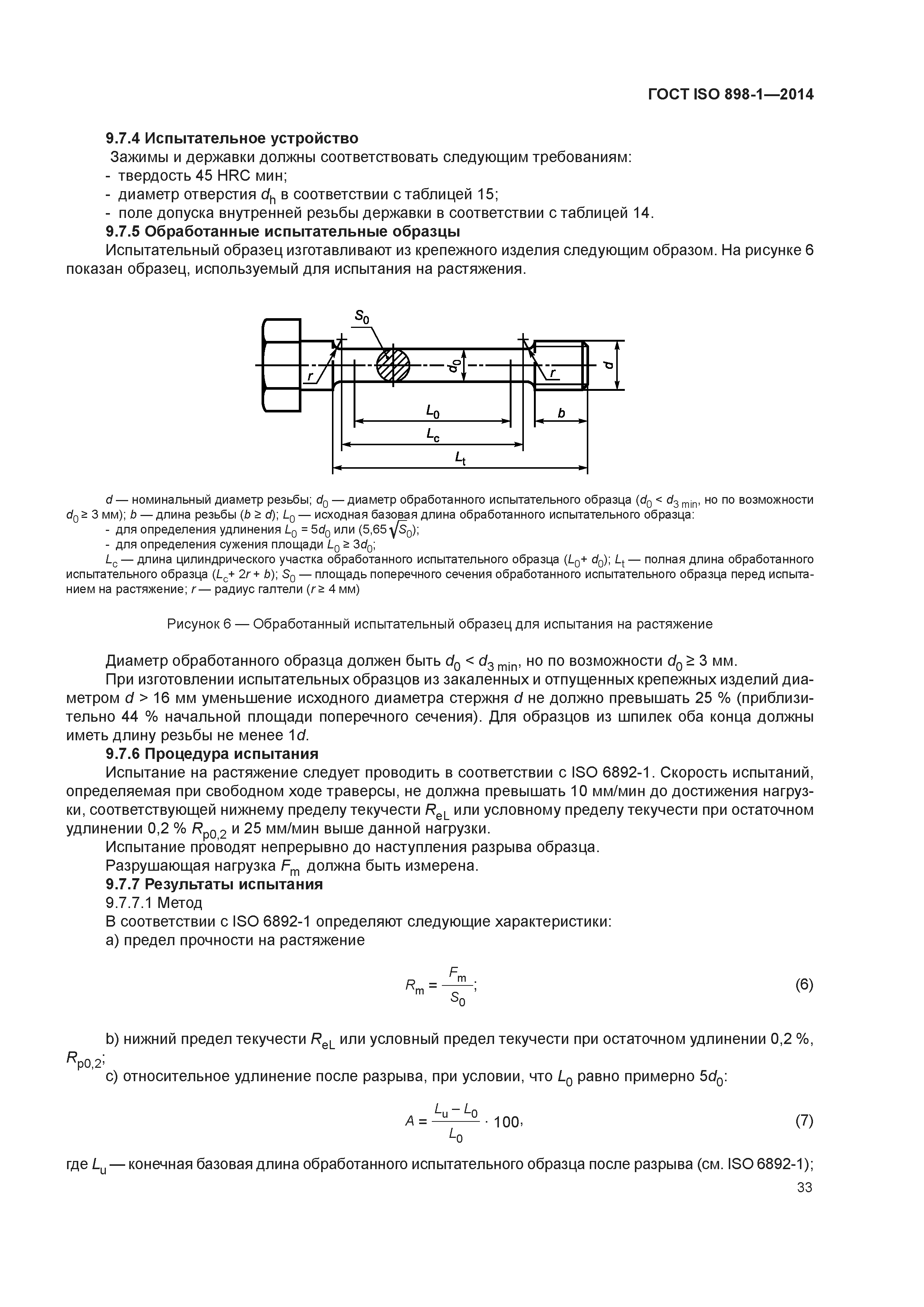

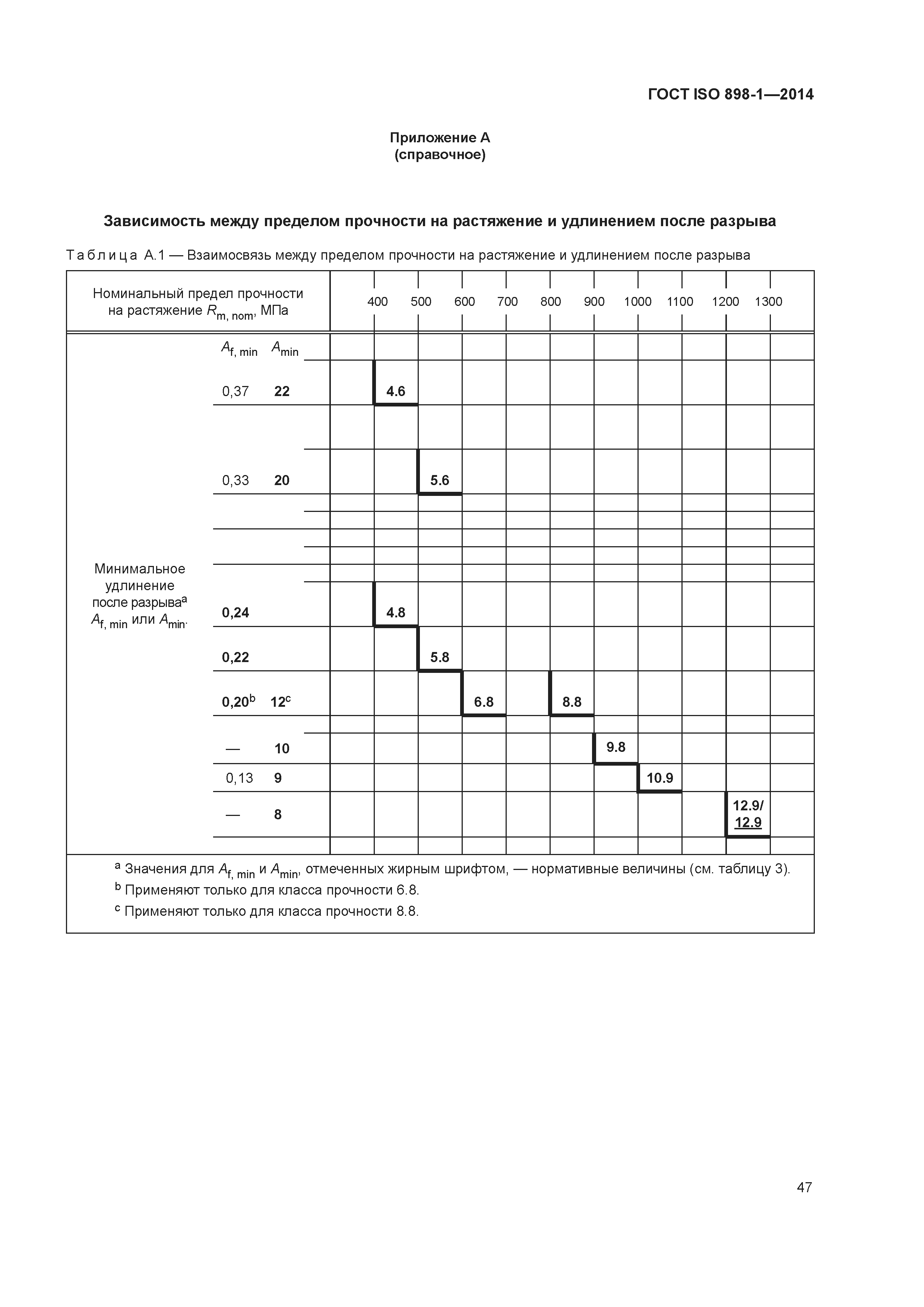

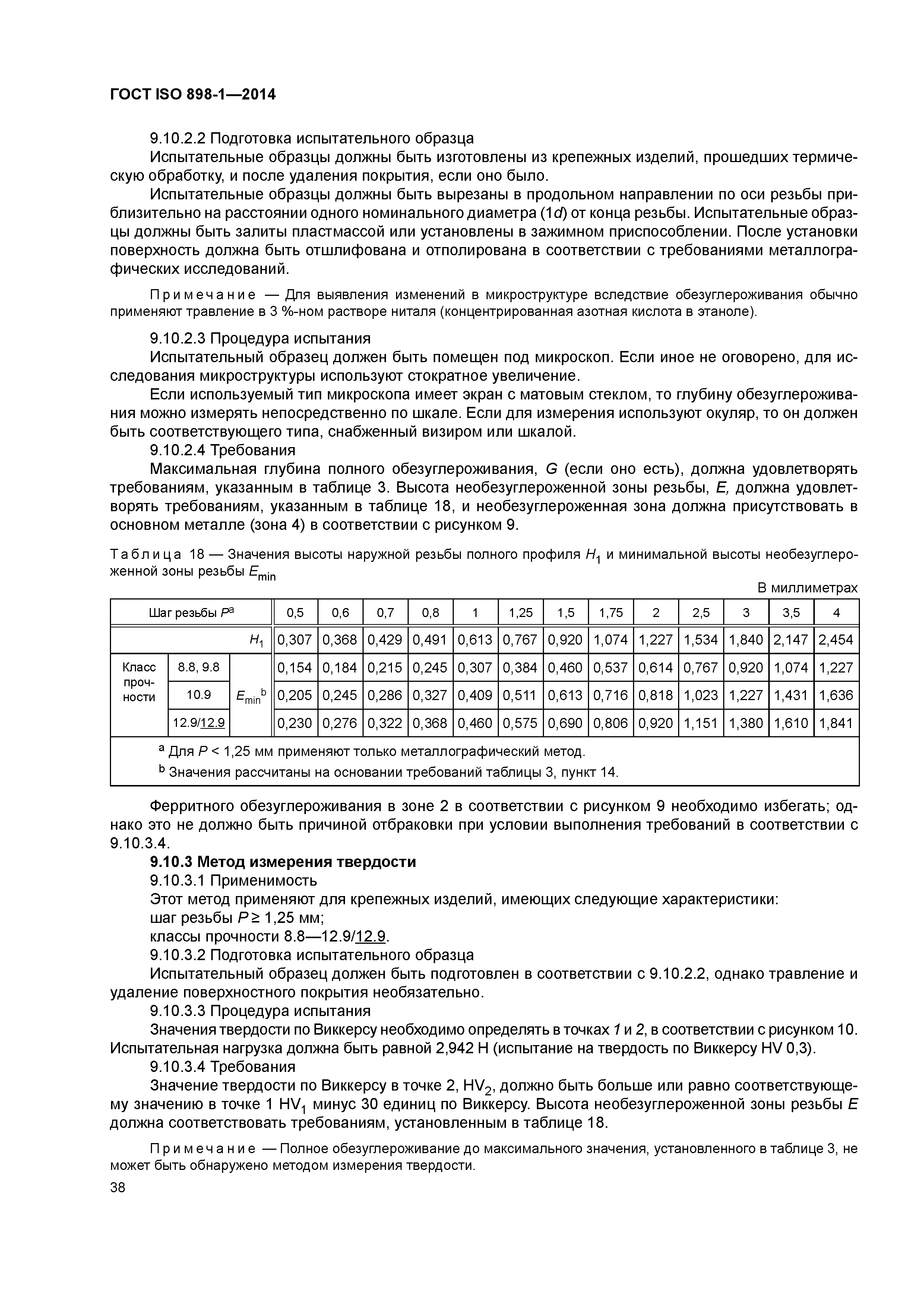

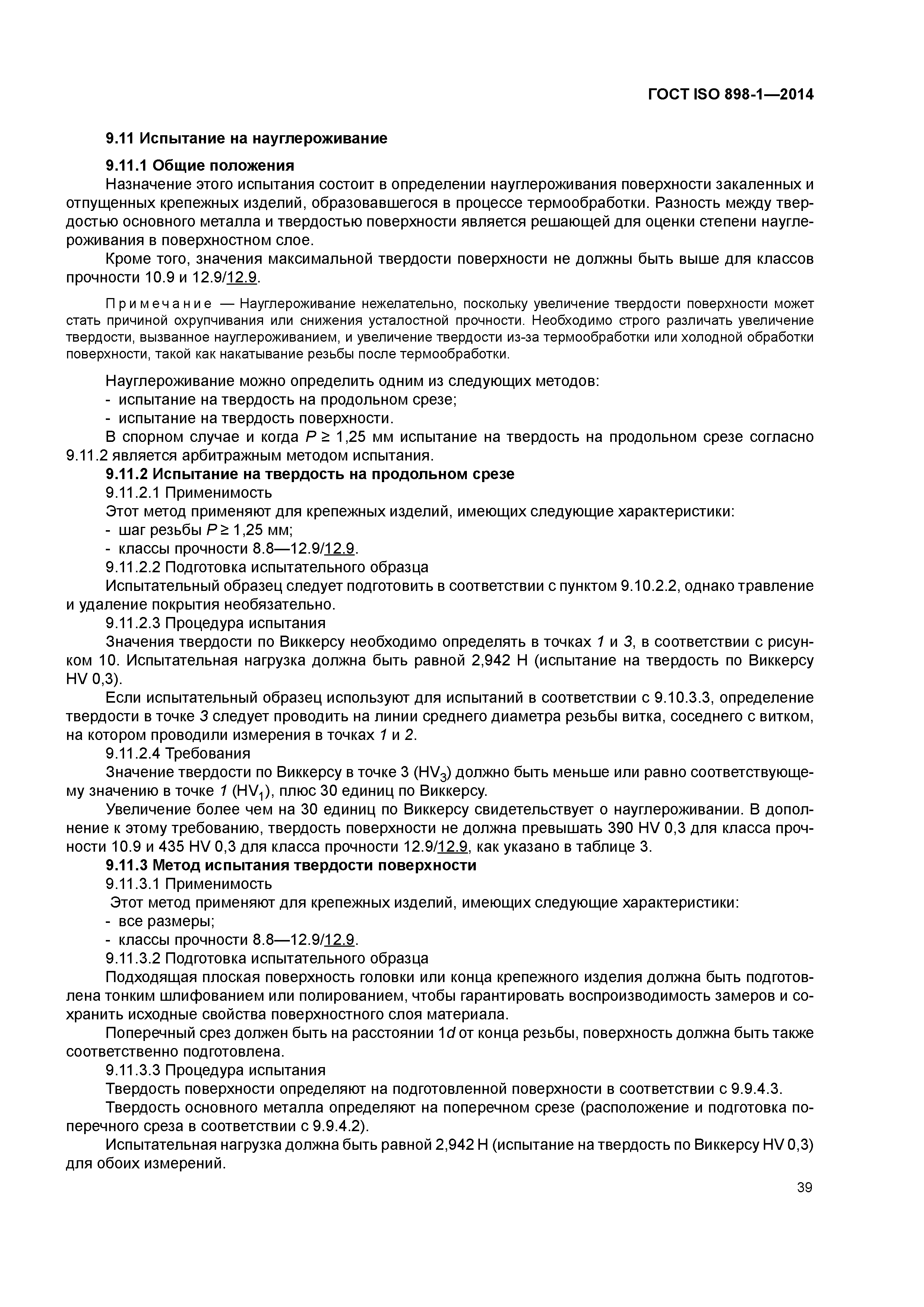

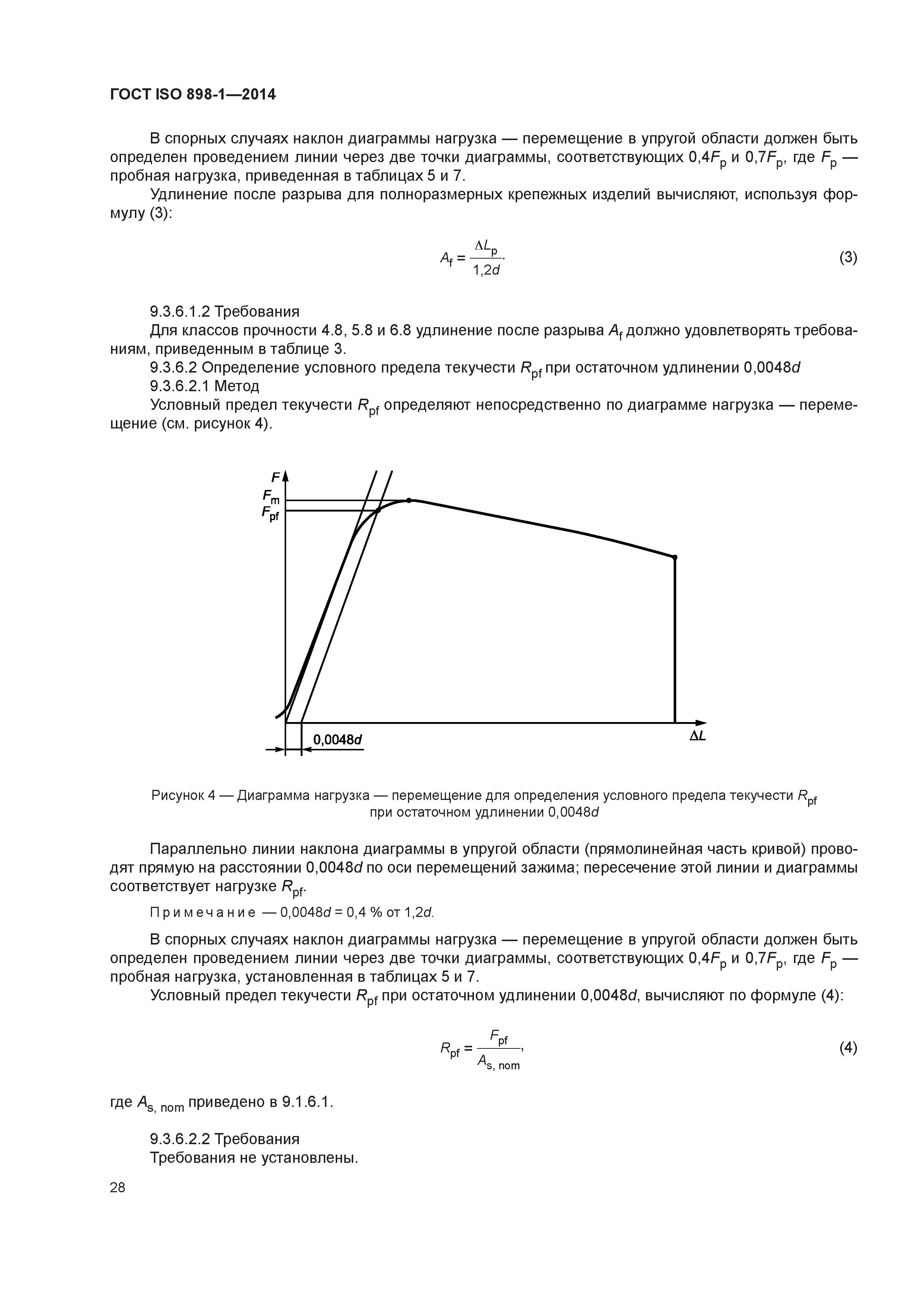

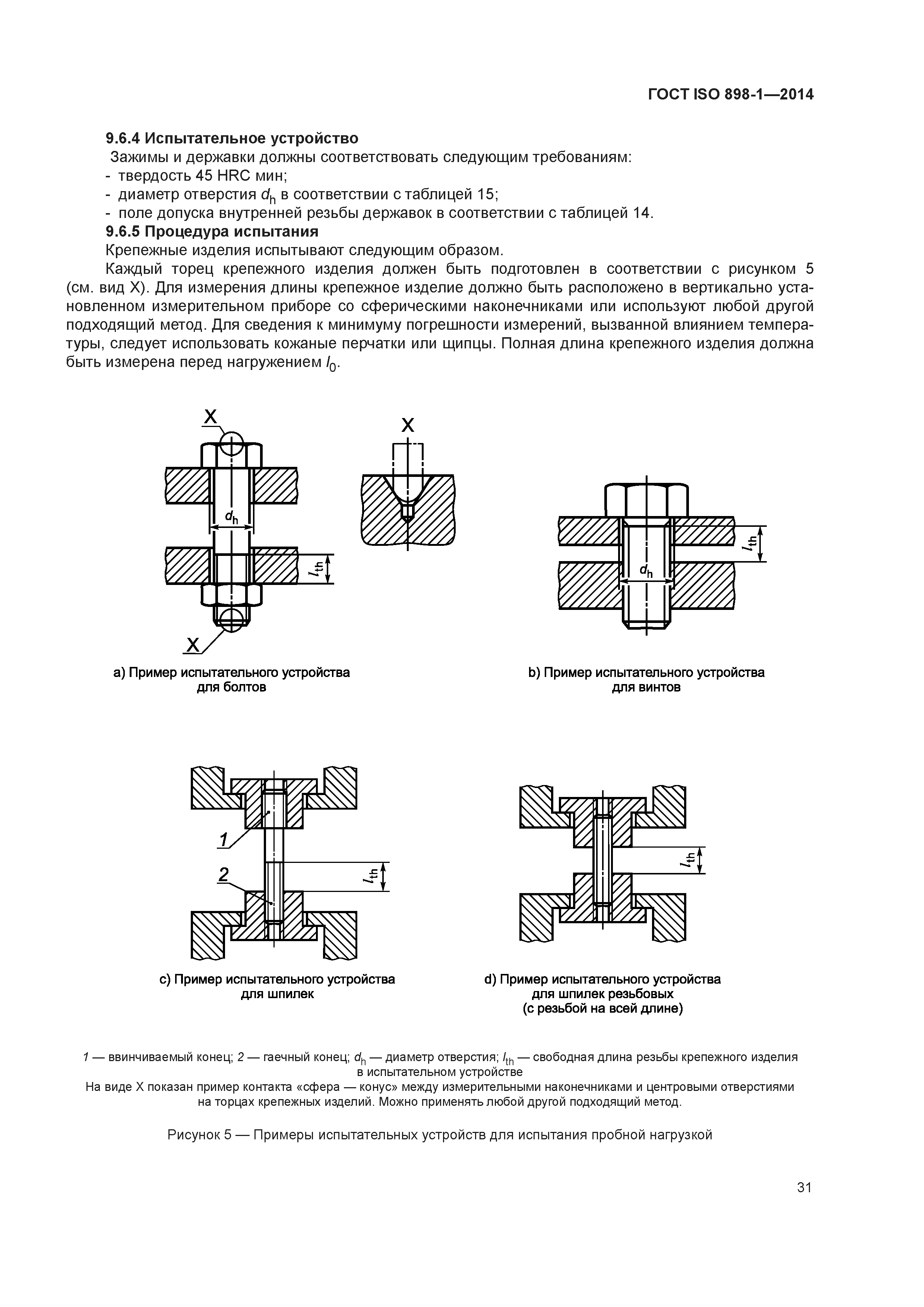

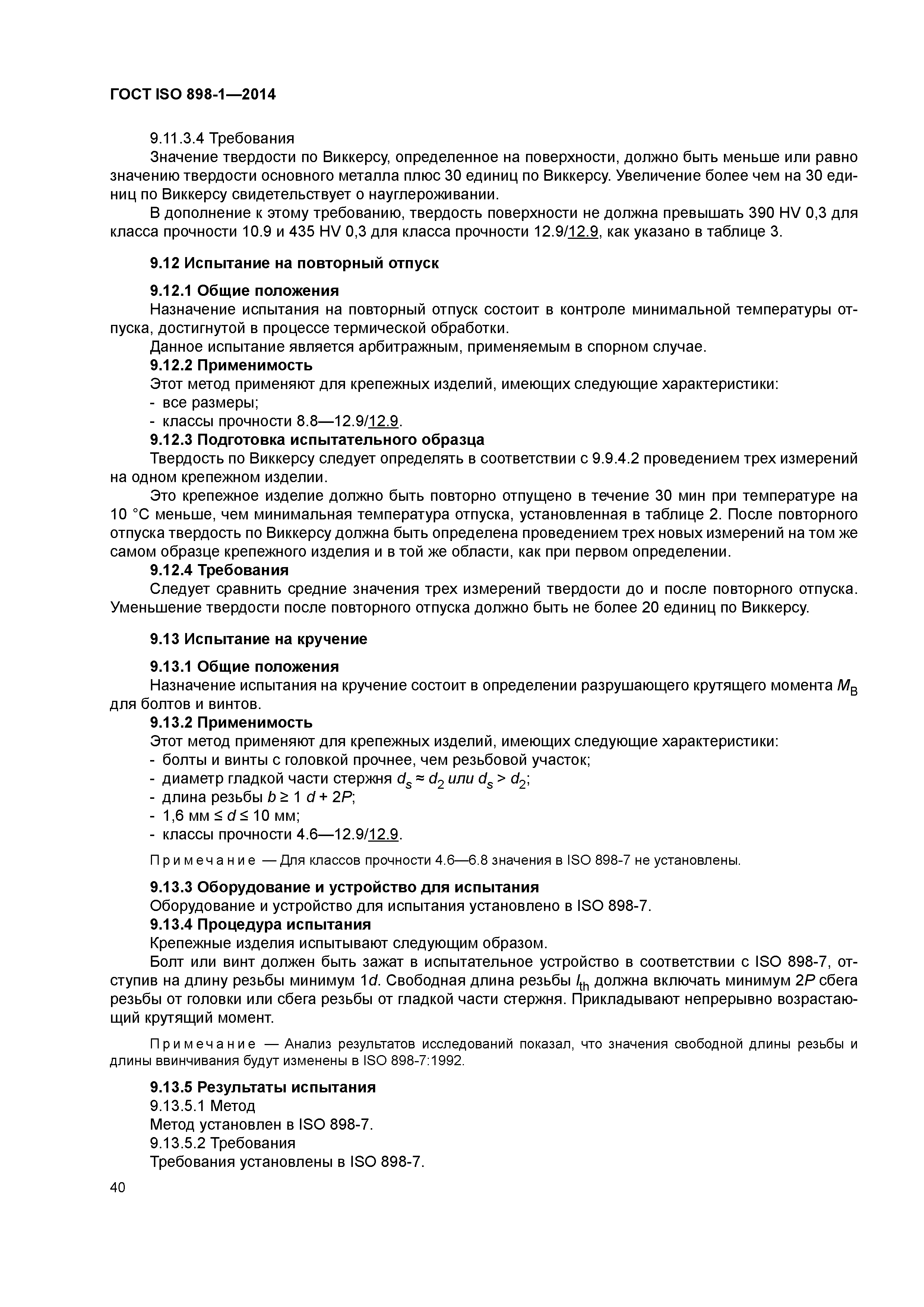

Скачать ГОСТ ISO 898-1-2014 Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбыДата актуализации: 10.08.2017 ГОСТ ISO 898-1-2014Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбыОбозначение: | ГОСТ ISO 898-1-2014 | Обозначение англ: | 898-1-2014 | Статус: | введен впервые | Название рус.: | Механические свойства крепежных изделий из углеродистых и легированных сталей. Часть 1. Болты, винты и шпильки установленных классов прочности с крупным и мелким шагом резьбы | Название англ.: | Mechanical properties of fasteners made of carbon steel and alloy steel. Part 1. Bolts, screws and studs of specified property classes with coarse and fine pitch thread | Дата добавления в базу: | 12.02.2016 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2017 | Область применения: | Стандарт устанавливает механические и физические свойства болтов, винтов и шпилек из углеродистых и легированных сталей при испытании в условиях с температурой окружающей среды от 10 °С до 35 °С. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Система обозначений классов прочности 6 Материалы 7 Механические и физические свойства 8 Применимость методов испытаний 8.1 Общие положения 8.2 Нагрузочная способность крепежных изделий 8.3 Производственные испытания/контроль 8.4 Испытания/контроль со стороны поставщика 8.5 Испытания/контроль со стороны покупателя 8.6 Выполнимые испытания для групп крепежных изделий и обработанных испытательных образцов 9 Методы испытаний 9.1 Испытание на растяжение на косой шайбе готовых болтов и винтов (не включая шпильки) 9.2 Испытание на растяжение готовых болтов, винтов и шпилек для определения предела прочности на растяжение Rm 9.3 Испытание на растяжение полноразмерных болтов, винтов и шпилек для определения удлинения после разрыва Аf и условного предела текучести Rpf при остаточном удлинении 0,0048d 9.4 Испытание на растяжение болтов и винтов с уменьшенной нагрузочной способностью из-за конструкции головки 9.5 Испытание на растяжение крепежных изделий с тонким стержнем 9.6 Испытание пробной нагрузкой готовых болтов, винтов и шпилек 9.7 Испытание на растяжение обработанных испытательных образцов 9.8 Испытание головки на прочность 9.9 Испытание на твердость 9.10 Испытание на обезуглероживание 9.11 Испытание на науглероживание 9.12 Испытание на повторный отпуск 9.13 Испытание на кручение 9.14 Испытание на ударный изгиб обработанных испытательных образцов 9.15 Контроль дефектов поверхности 10 Маркировка 10.1 Общие положения 10.2 Маркировка товарного знака изготовителя 10.3 Маркировка и идентификация крепежных изделий с полной нагрузочной способностью 10.4 Маркировка и идентификация крепежных изделий с уменьшенной нагрузочной способностью 10.5 Маркировка упаковок Приложение А (справочное) Зависимость между пределом прочности на растяжение и удлинением после разрыва Приложение В (справочное) Влияние повышенных температур на механические свойства крепежных изделий Приложение С (справочное) Удлинение после разрыва для полноразмерных крепежных изделий Аf Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография | Разработан: | ВНИИНМАШ
| Утверждён: | 20.10.2014 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 71-П) 10.06.2015 Федеральное агентство по техническому регулированию и метрологии (610-ст)
| Издан: | Стандартинформ (2015 г. )
| Расположен в: |
| Нормативные ссылки: | |
|
