Скачать ГОСТ Р ИСО/ТС 10303-1633-2014 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1633. Прикладной модуль. Трехмерная модель электронного узла

Дата актуализации: 10.08.2017

ГОСТ Р ИСО/ТС 10303-1633-2014

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1633. Прикладной модуль. Трехмерная модель электронного узла

Обозначение:	ГОСТ Р ИСО/ТС 10303-1633-2014
Обозначение англ:	GOST R ISO/TS 10303-1633-2014
Статус:	введен впервые
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1633. Прикладной модуль. Трехмерная модель электронного узла
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1633. Application module. Assembly 3D shape
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.10.2015

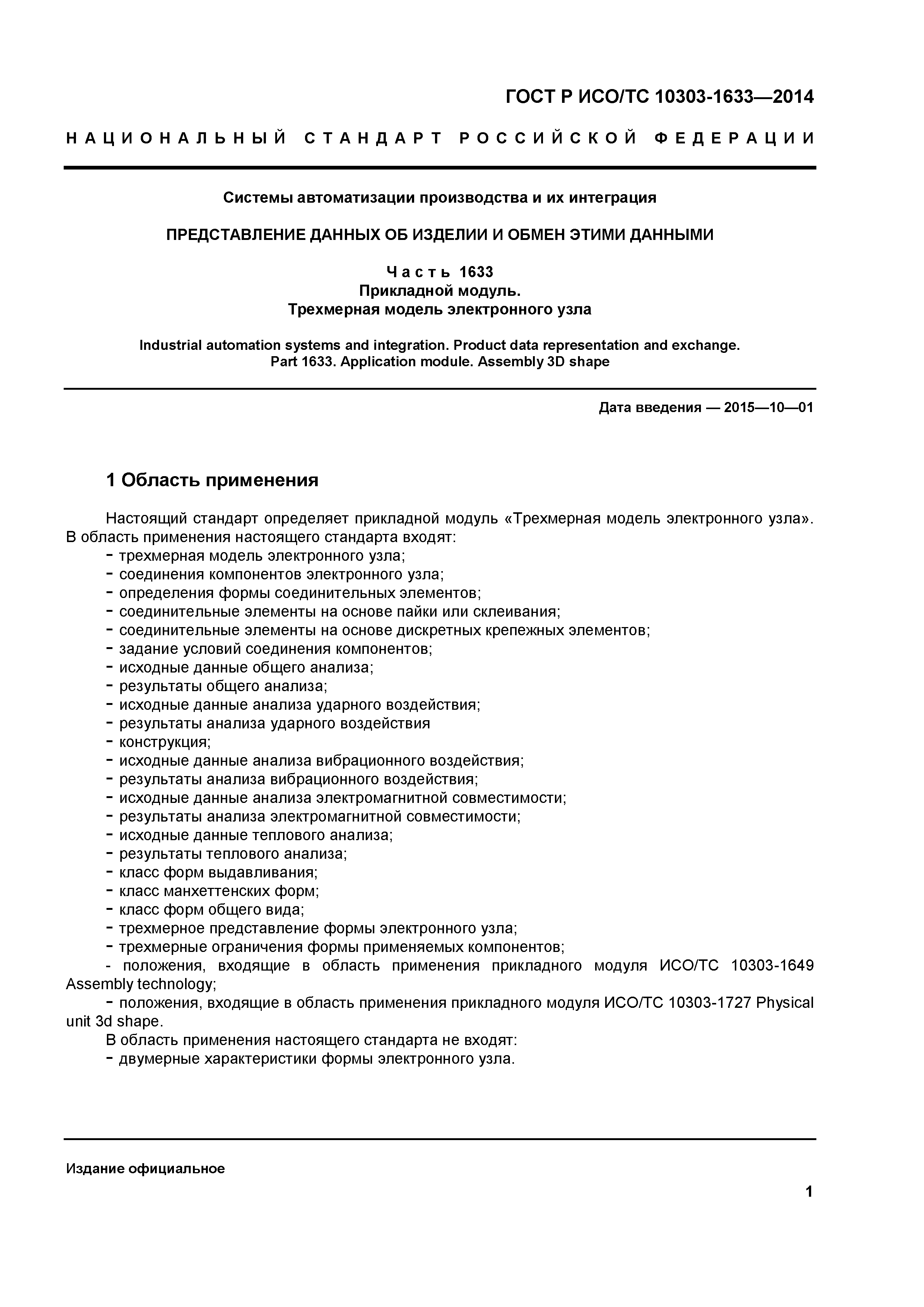

Область применения:	Стандарт определяет прикладной модуль «Трехмерная модель электронного узла». В область применения стандарта входят: - трехмерная модель электронного узла; - соединения компонентов электронного узла; - определения формы соединительных элементов; - соединительные элементы на основе пайки или склеивания; - соединительные элементы на основе дискретных крепежных элементов; - задание условий соединения компонентов; - исходные данные общего анализа; - результаты общего анализа; - исходные данные анализа ударного воздействия; - результаты анализа ударного воздействия - конструкция; - исходные данные анализа вибрационного воздействия; - результаты анализа вибрационного воздействия; - исходные данные анализа электромагнитной совместимости; - результаты анализа электромагнитной совместимости; - исходные данные теплового анализа; - результаты теплового анализа; - класс форм выдавливания; - класс манхеттенских форм; - класс форм общего вида; - трехмерное представление формы электронного узла; - трехмерные ограничения формы применяемых компонентов; положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1649 Assembly technology; - положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1727 Physical unit 3d shape. В область применения стандарта не входят: - двумерные характеристики формы электронного узла.

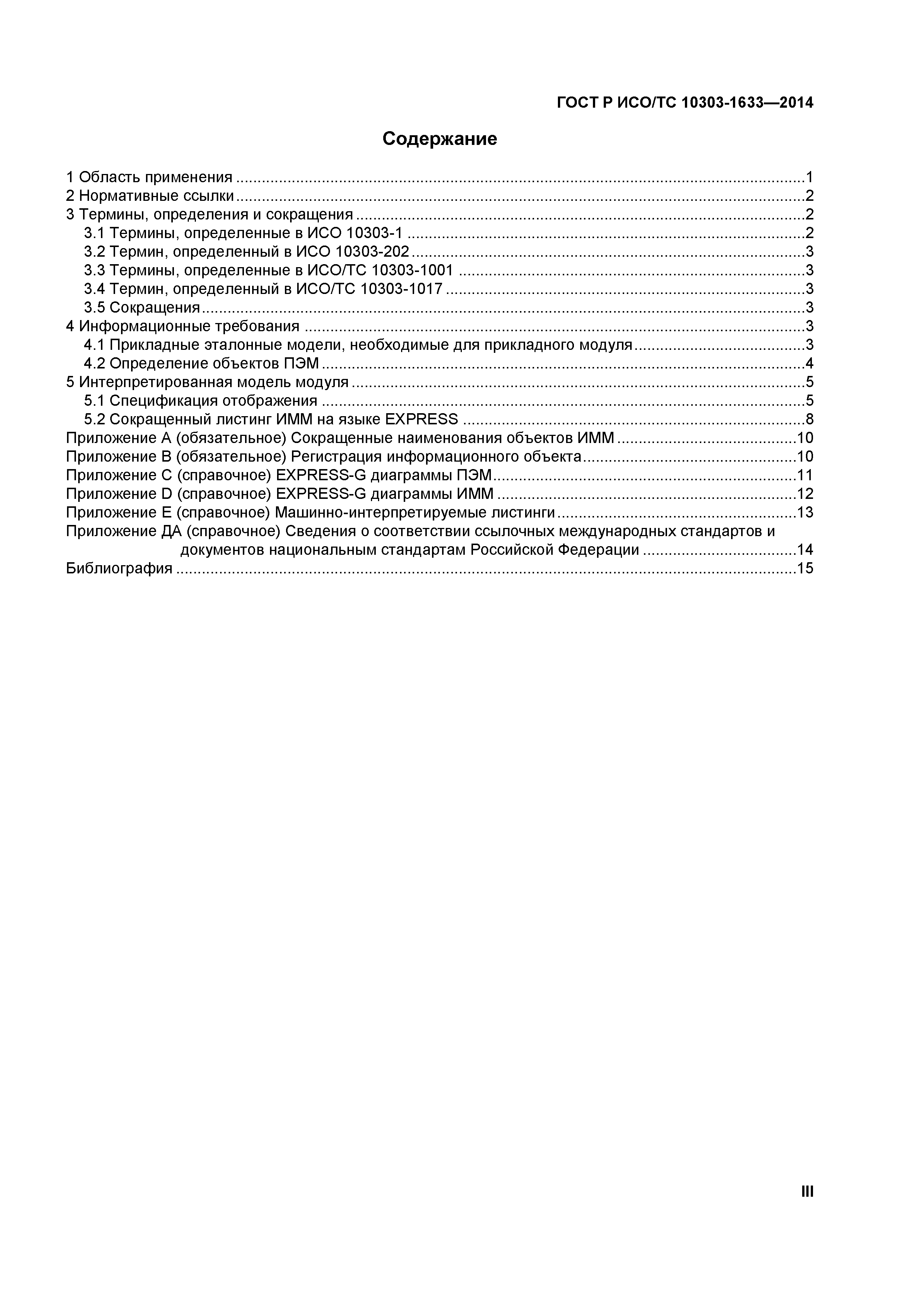

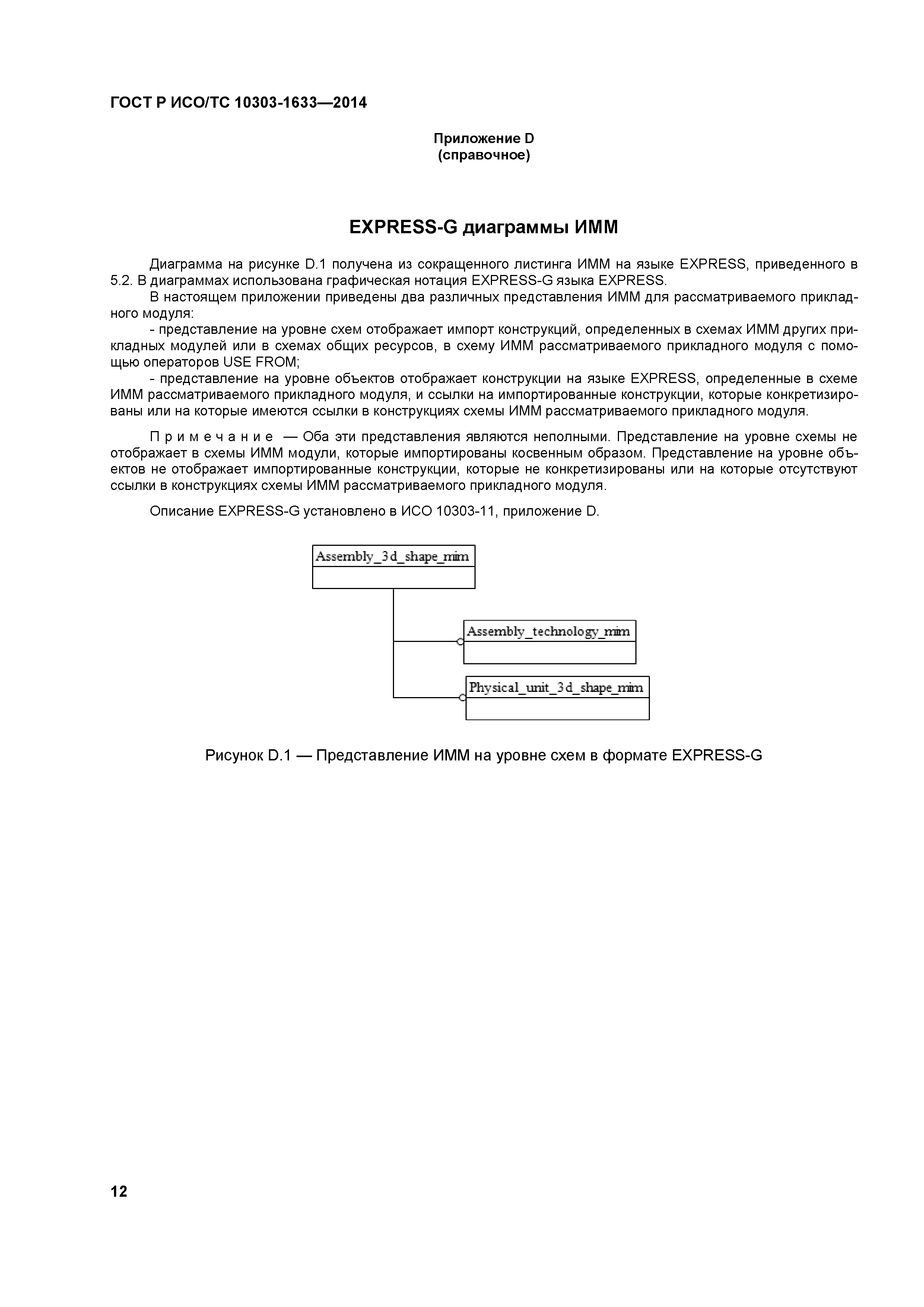

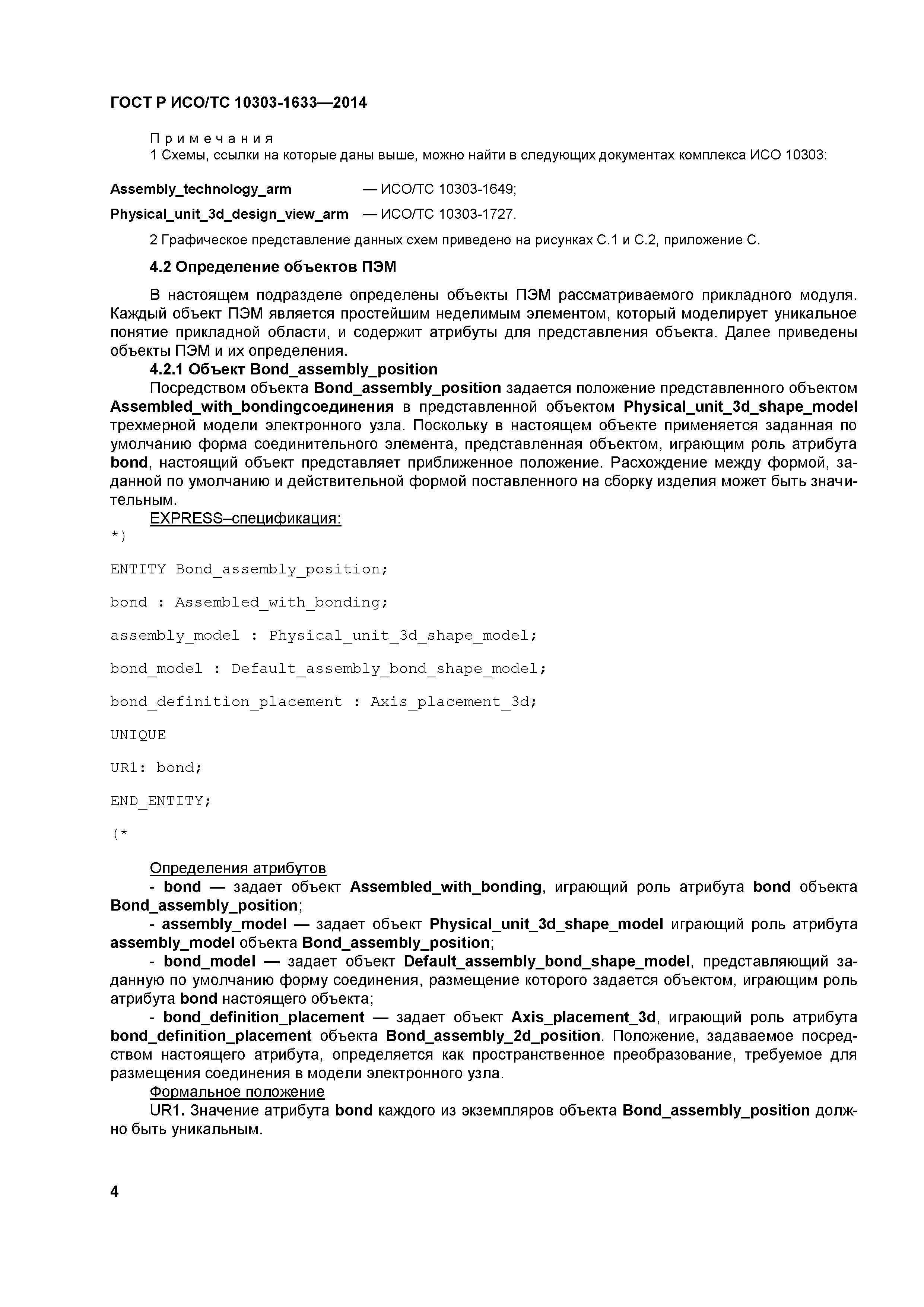

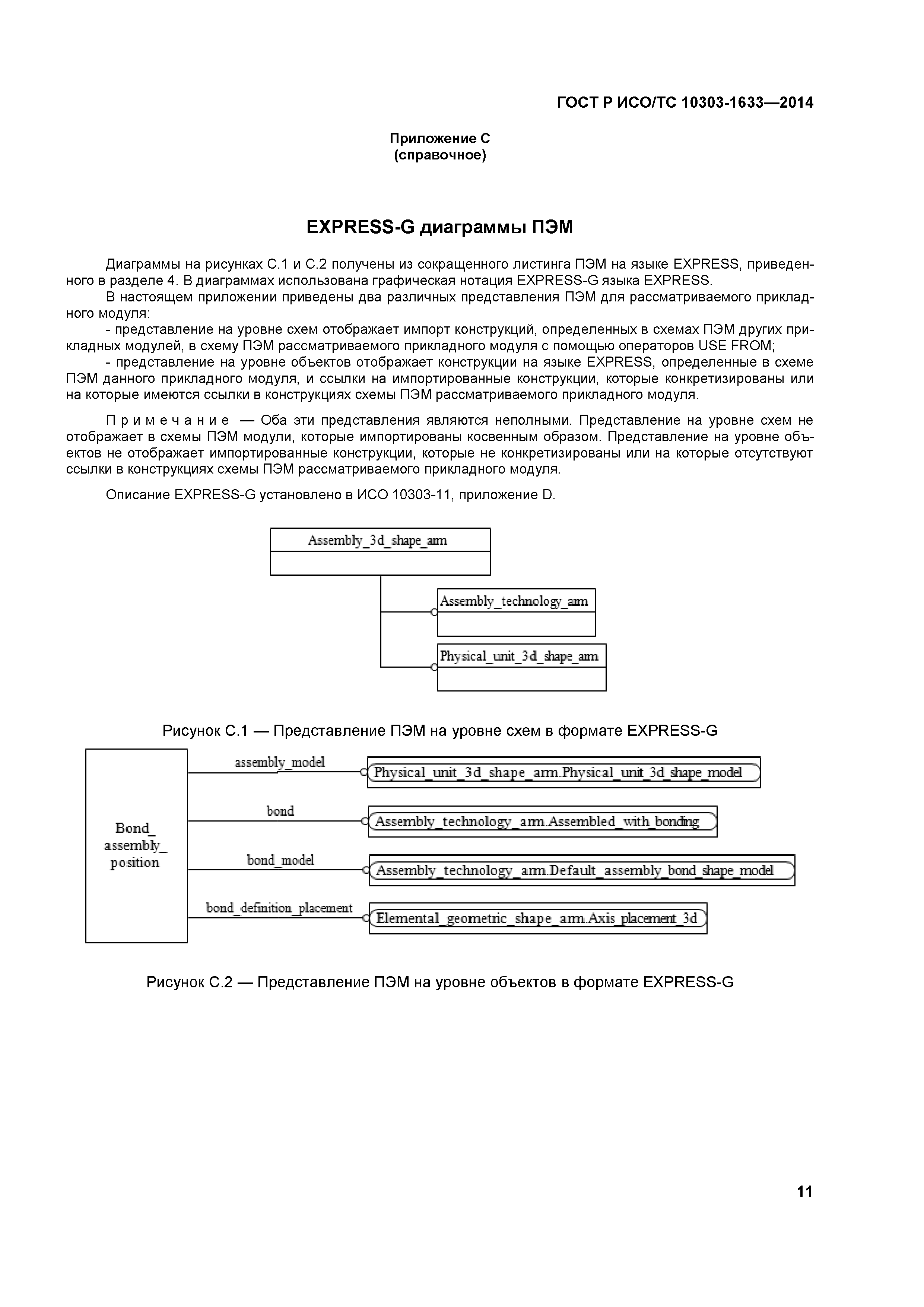

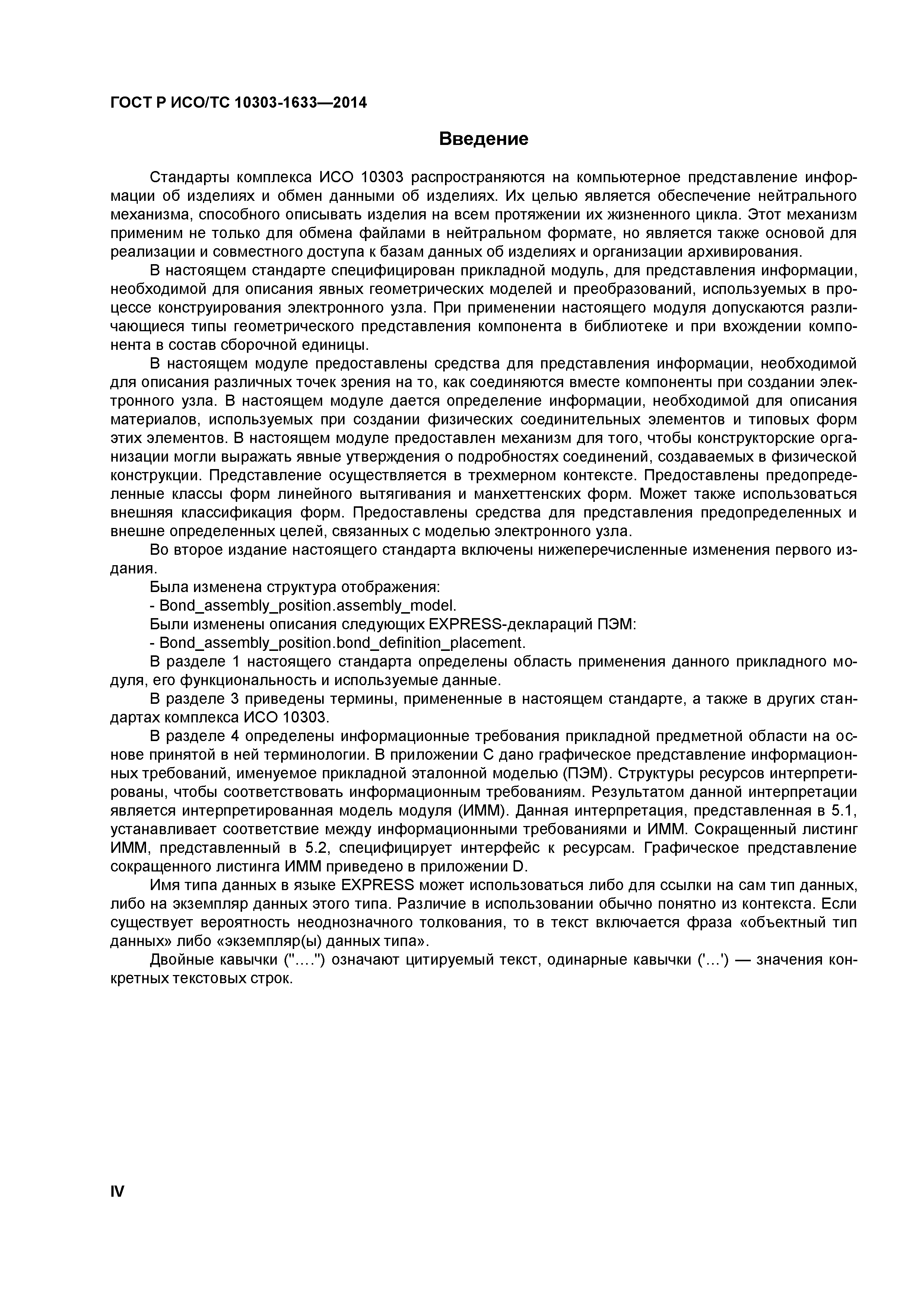

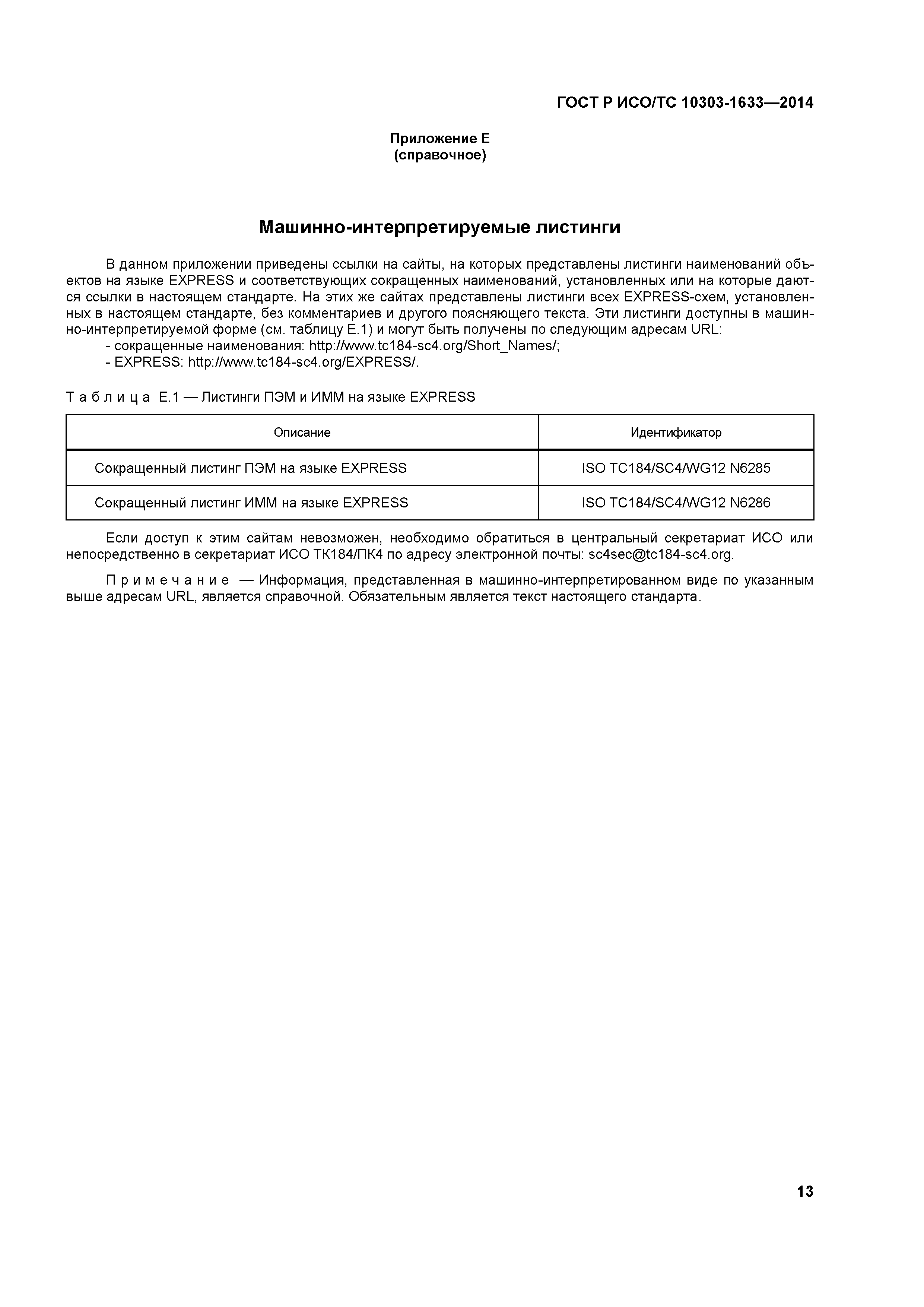

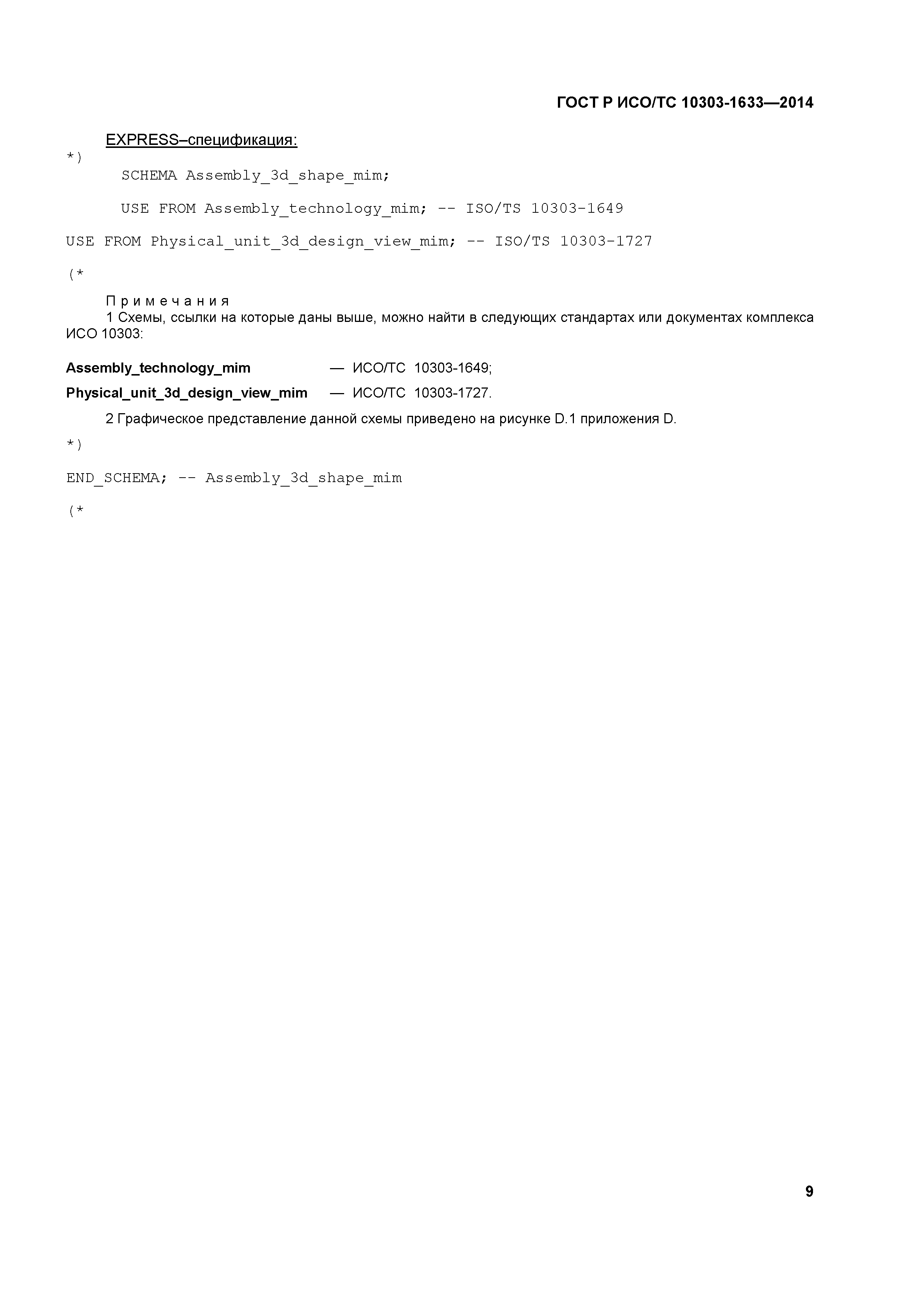

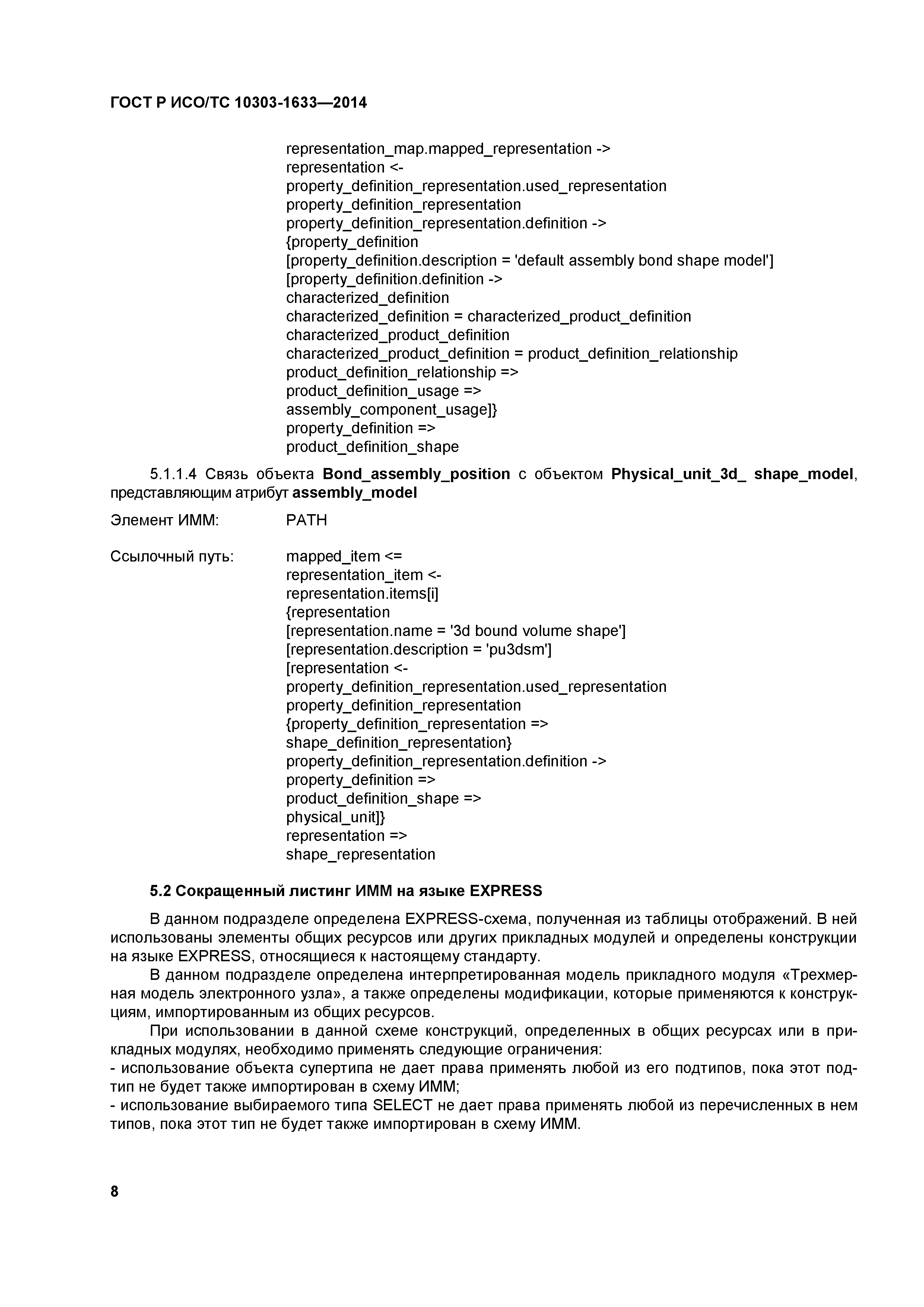

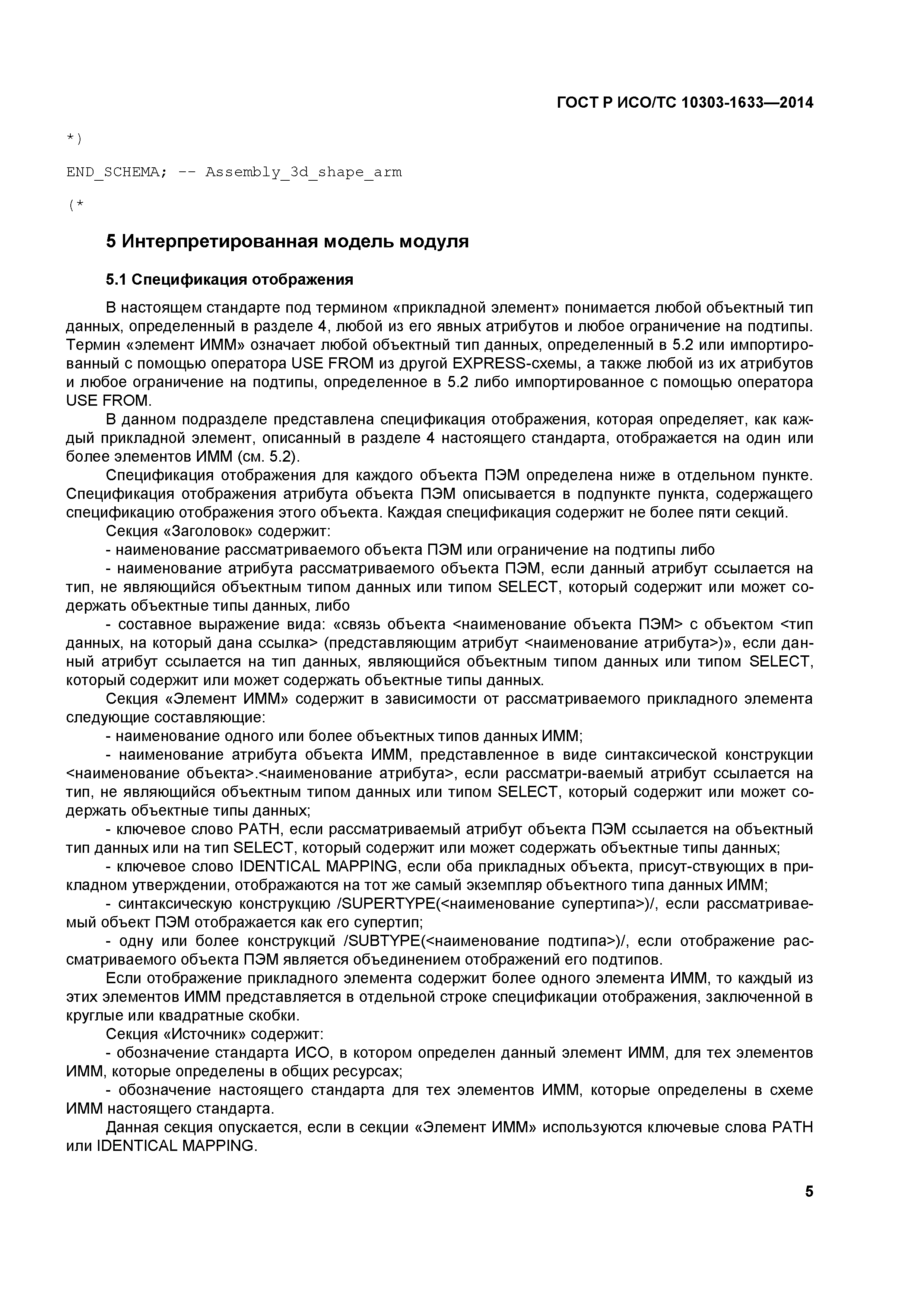

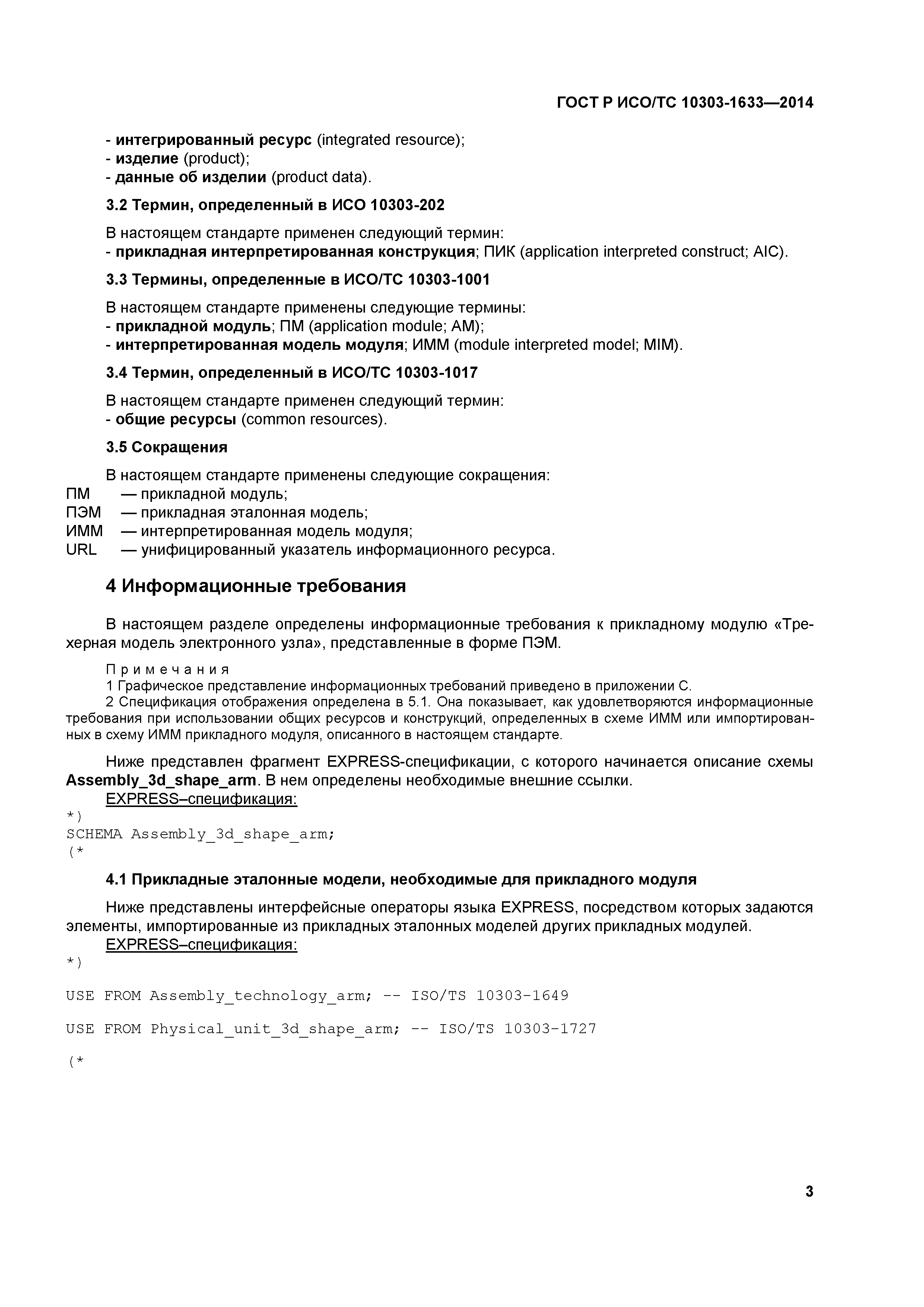

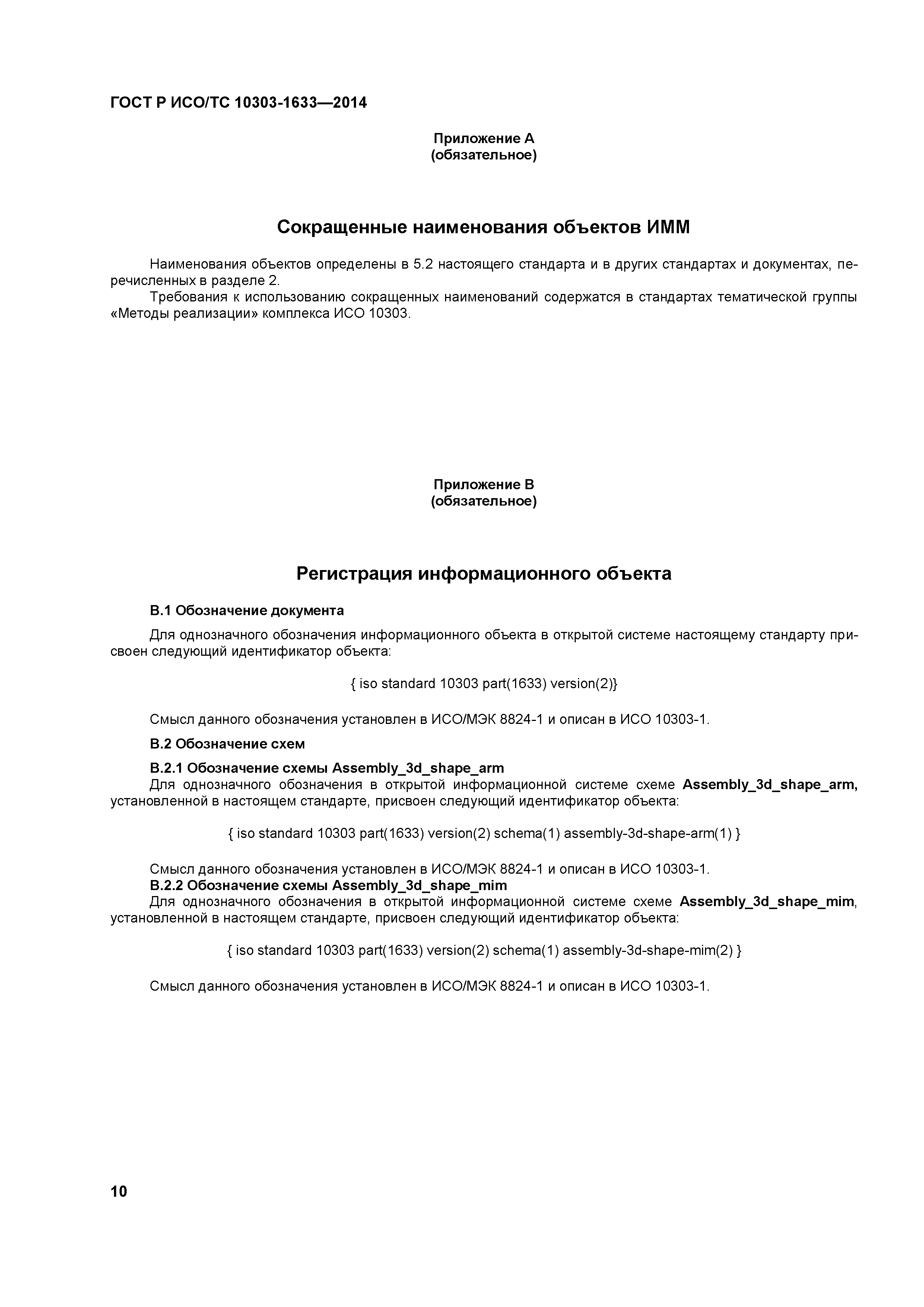

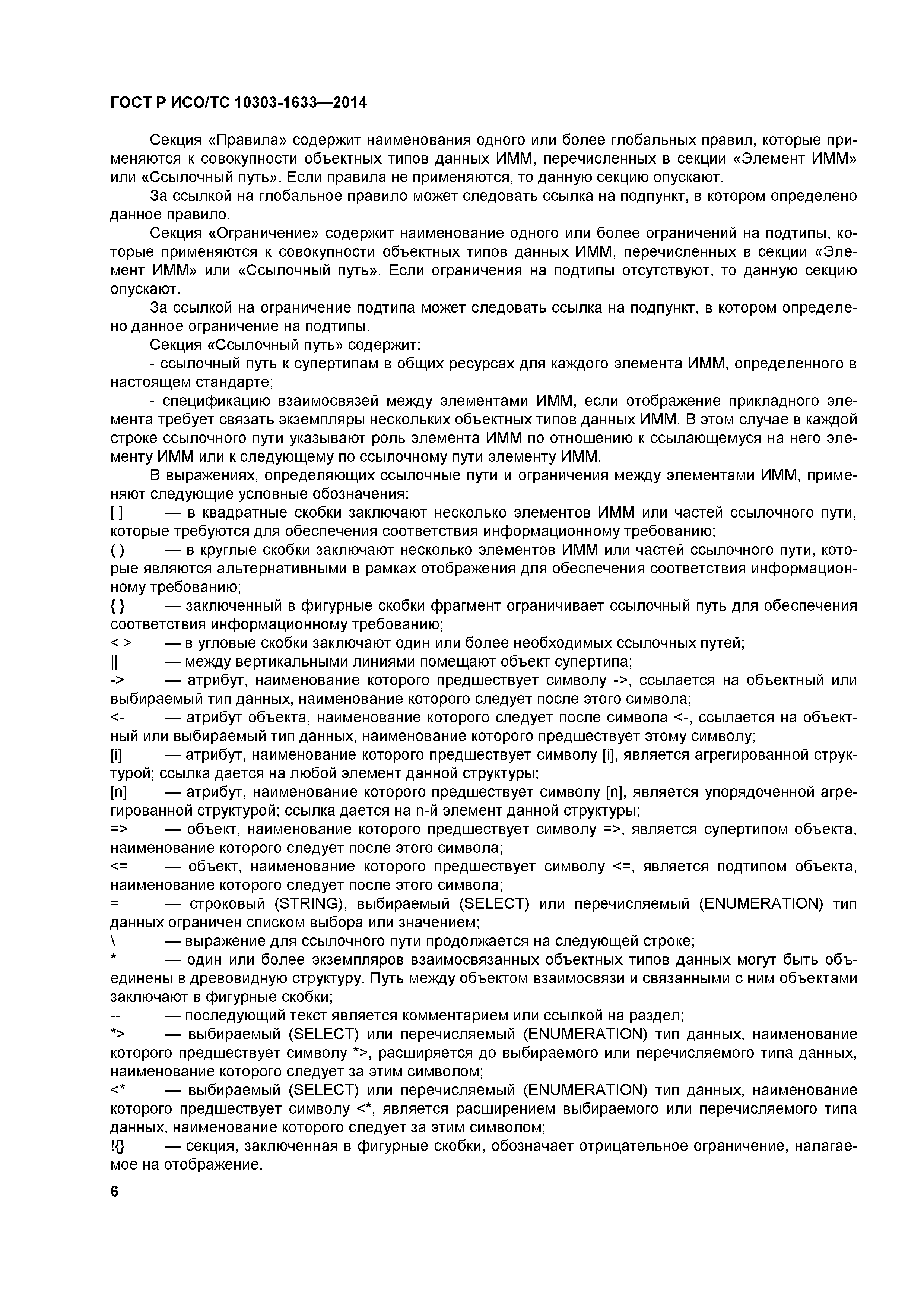

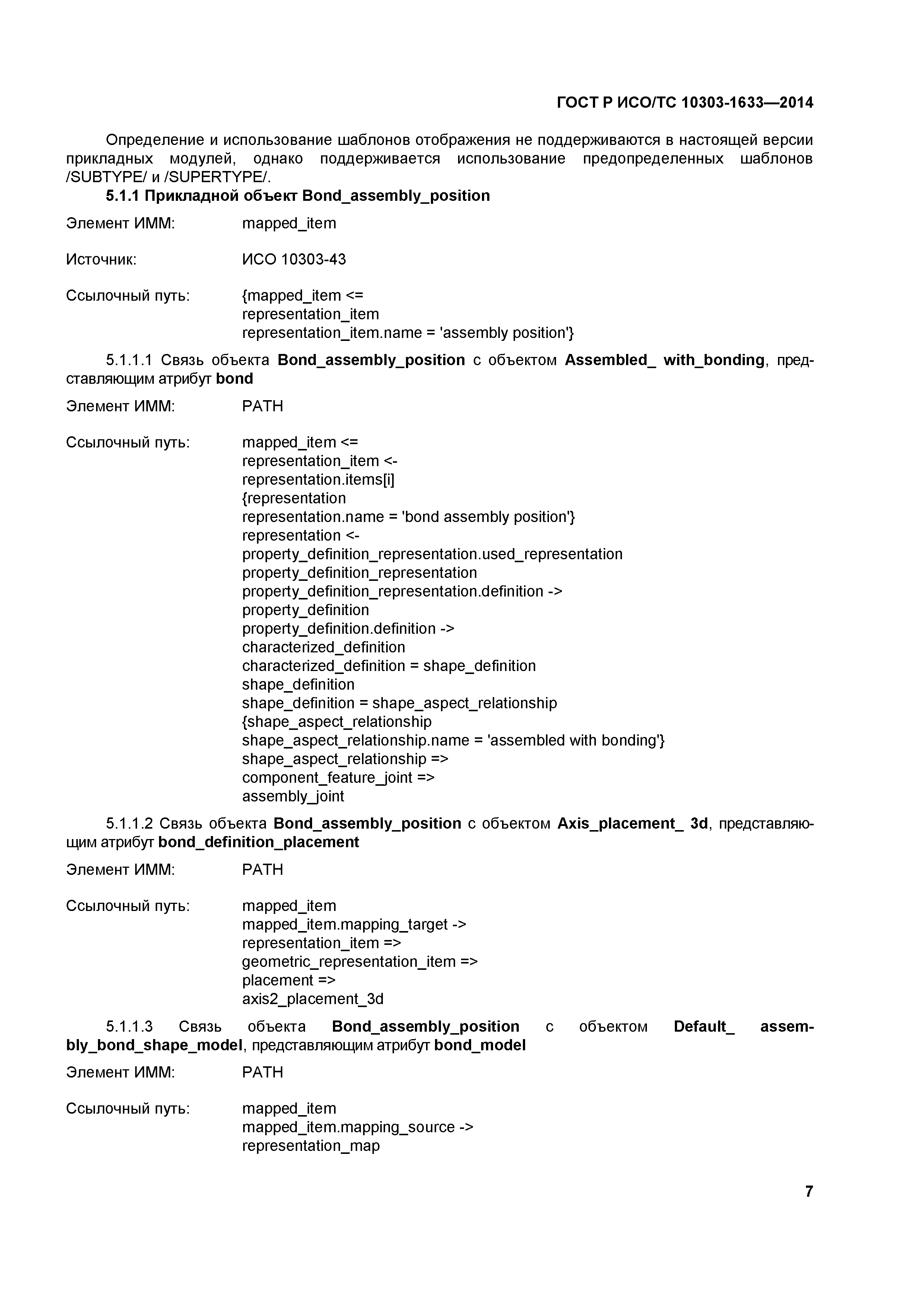

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения    3.1 Термины, определенные в ИСО 10303-1    3.2 Термин, определенный в ИСО 10303-202    3.3 Термины, определенные в ИСОIТС 10303-1001    3.4 Термин, определенный в ИСОIТС 10303-1017    3.5 Сокращения 4 Информационные требования    4.1 Прикладные эталонные модели, необходимые для прикладного модуля    4.2 Определение объектов ПЭМ 5 Интерпретированная модель модуля    5.1 Спецификация отображения    5.2 Сокращенный листинг ИММ на языке ЕХРRESS Приложение А (обязательное) Сокращенные наименования объектов ИММ Приложение В (обязательное) Регистрация информационного объекта Приложение С (справочное) ЕХPRESS-G диаграммы ПЭМ Приложение D (справочное) ЕХРRESS-G диаграммы ИММ Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов и документов национальным стандартам Российской Федерации Библиография
Разработан:	Фирма Интерстандарт
Утверждён:	17.11.2014 Федеральное агентство по техническому регулированию и метрологии (1602-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса

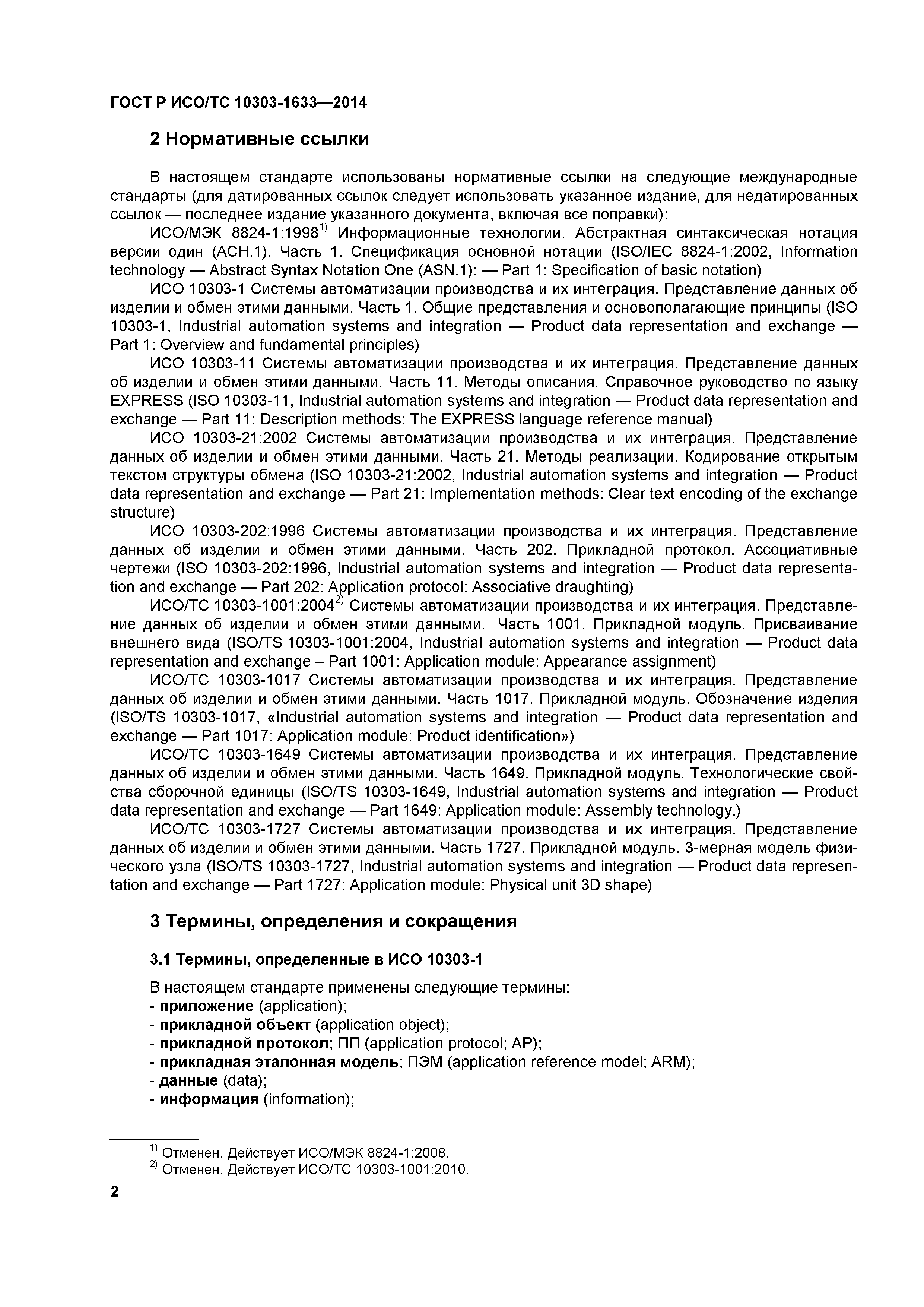

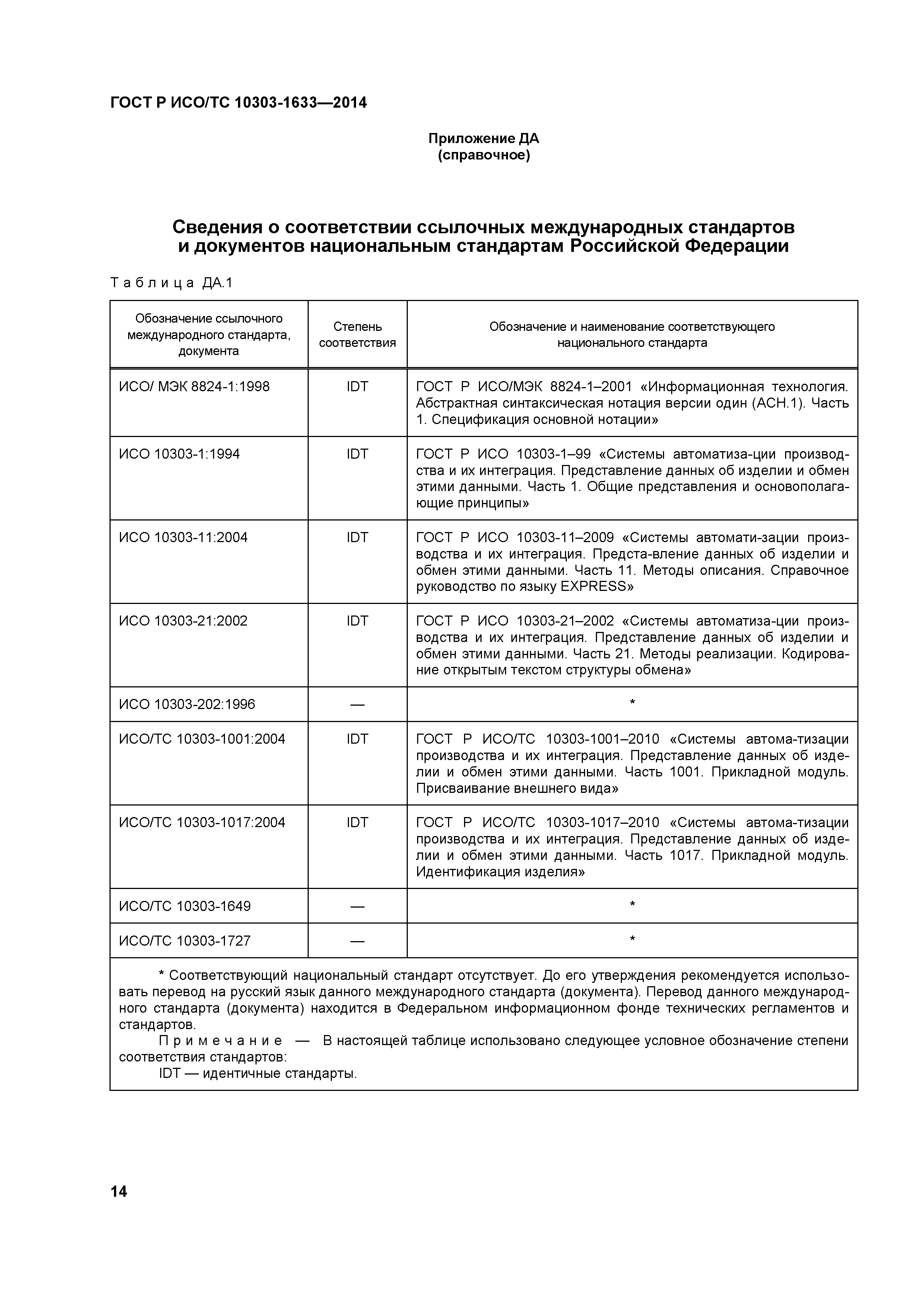

Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена» ГОСТ Р ИСО 10303-11-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р ИСО/ТС 10303-1001-2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида» ГОСТ Р ИСО/ТС 10303-1017-2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия»
