Скачать ГОСТ Р 55989-2014 Магистральные газопроводы. Нормы проектирования на давление свыше 10 МПа. Основные требования

Дата актуализации: 10.08.2017

ГОСТ Р 55989-2014

Магистральные газопроводы. Нормы проектирования на давление свыше 10 МПа. Основные требования

Обозначение:	ГОСТ Р 55989-2014
Обозначение англ:	GOST R 55989-2014
Статус:	введен впервые
Название рус.:	Магистральные газопроводы. Нормы проектирования на давление свыше 10 МПа. Основные требования
Название англ.:	Trunk gas pipelines. Design standard for pressure over 10 MPa. Principal requirements
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.12.2014

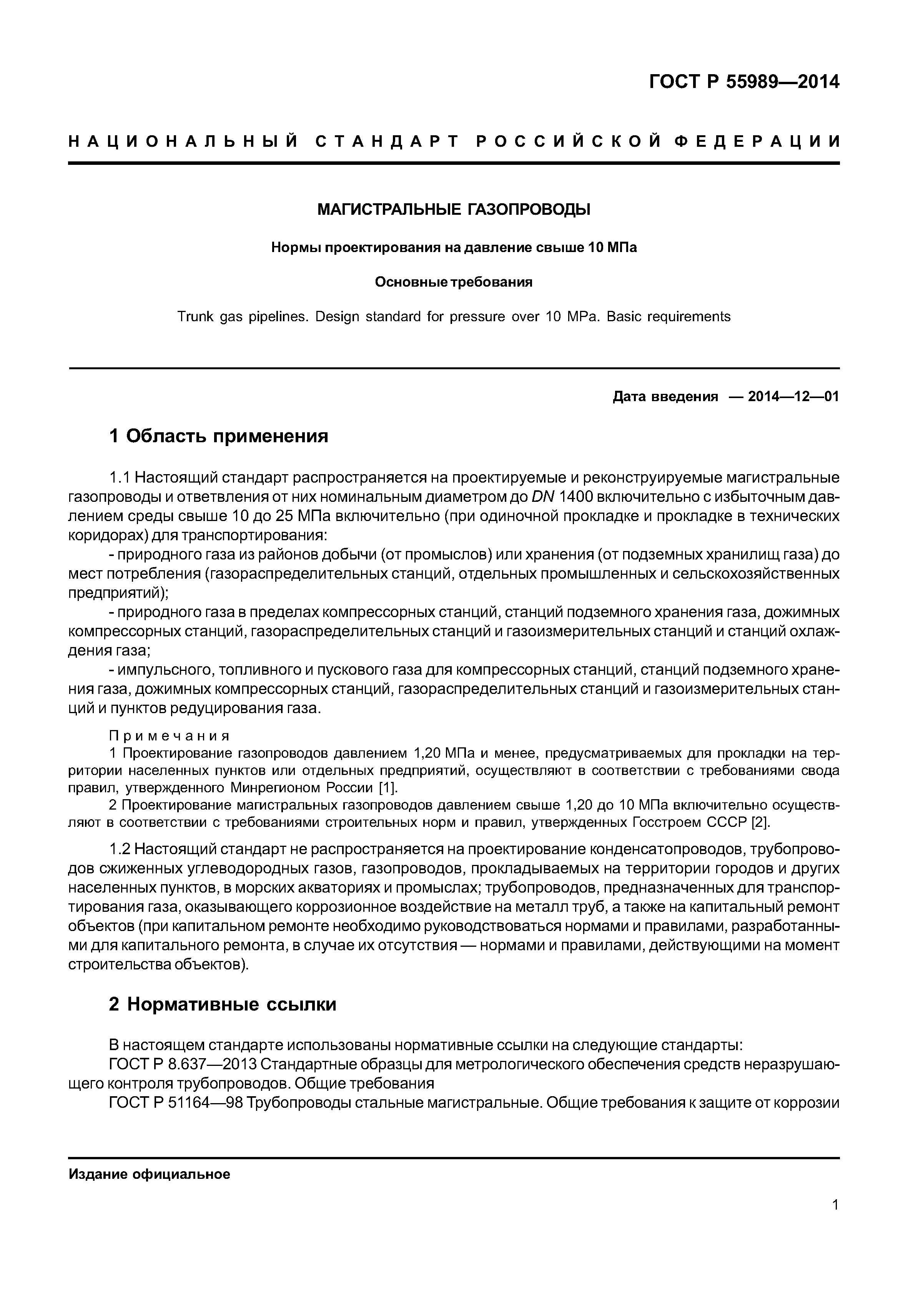

Область применения:	Стандарт распространяется на проектируемые и реконструируемые магистральные газопроводы и ответвления от них номинальным диаметром до DN 1400 включительно с избыточным давлением среды свыше 10 до 25 МПа включительно (при одиночной прокладке и прокладке в технических коридорах) для транспортирования: - природного газа из районов добычи (от промыслов) или хранения (от подземных хранилищ газа) до мест потребления (газораспределительных станций, отдельных промышленных и сельскохозяйственных предприятий); - природного газа в пределах компрессорных станций, станций подземного хранения газа, дожимных компрессорных станций, газораспределительных станций и газоизмерительных станций и станций охлаждения газа; - импульсного, топливного и пускового газа для компрессорных станций, станций подземного хранения газа, дожимных компрессорных станций, газораспределительных станций и газоизмерительных станций и пунктов редуцирования газа.

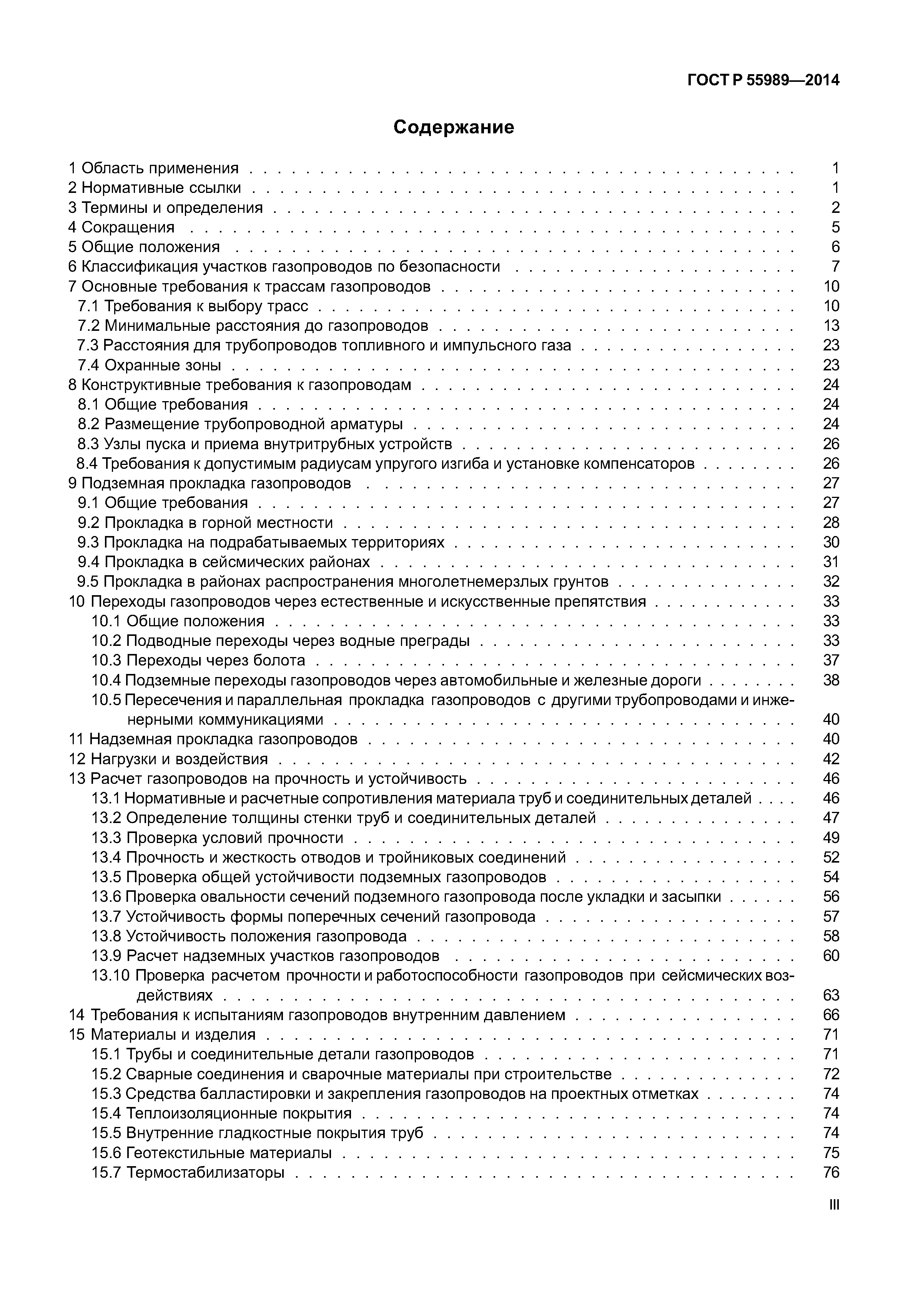

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сокращения 5 Общие положения 6 Классификация участков газопроводов по безопасности 7 Основные требования к трассам газопроводов    7.1 Требования к выбору трасс    7.2 Минимальные расстояния до газопроводов    7.3 Расстояния для трубопроводов топливного и импульсного газа    7.4 Охранные зоны 8 Конструктивные требования к газопроводам    8.1 Общие требования    8.2 Размещение трубопроводной арматуры    8.3 Узлы пуска и приема внутритрубных устройств    8.4 Требования к допустимым радиусам упругого изгиба и установке компенсаторов 9 Подземная прокладка газопроводов    9.1 Общие требования    9.2 Прокладка в горной местности    9.3 Прокладка на подрабатываемых территориях    9.4 Прокладка в сейсмических районах    9.5 Прокладка в районах распространения многолетнемерзлых грунтов 10 Переходы газопроводов через естественные и искусственные препятствия    10.1 Общие положения    10.2 Подводные переходы через водные преграды    10.3 Переходы через болота    10.4 Подземные переходы газопроводов через автомобильные и железные дороги    10.5 Пересечения и параллельная прокладка газопроводов с другими трубопроводами и инженерными коммуникациями 11 Надземная прокладка газопроводов 12 Нагрузки и воздействия 13 Расчет газопроводов на прочность и устойчивость    13.1 Нормативные и расчетные сопротивления материала труб и соединительных деталей . . .    13.2 Определение толщины стенки труб и соединительных деталей    13.3 Проверка условий прочности    13.4 Прочность и жесткость отводов и тройниковых соединений    13.5 Проверка общей устойчивости подземных газопроводов    13.6 Проверка овальности сечений подземного газопровода после укладки и засыпки    13.7 Устойчивость формы поперечных сечений газопровода    13.8 Устойчивость положения газопровода    13.9 Расчет надземных участков газопроводов    13.10 Проверка расчетом прочности и работоспособности газопроводов при сейсмических воздействиях 14 Требования к испытаниям газопроводов внутренним давлением 15 Материалы и изделия    15.1 Трубы и соединительные детали газопроводов    15.2 Сварные соединения и сварочные материалы при строительстве    15.3 Средства балластировки и закрепления газопроводов на проектных отметках    15.4 Теплоизоляционные покрытия    15.5 Внутренние гладкостные покрытия труб    15.6 Геотекстильные материалы    15.7 Термостабилизаторы 16 Защита газопроводов от коррозии    16.1 Защитные покрытия подземных газопроводов    16.2 Электрохимическая защита подземных газопроводов    16.3 Защита надземных газопроводов от атмосферной коррозии 17 Технологическая связь газопроводов 18 Охрана окружающей среды 19 Вывод из эксплуатации Приложение А (рекомендуемое) Методика определения толщин стенок штампованных и штампосварных тройников Приложение Б (рекомендуемое) Определение толщин стенок сварных тройников без усиливающих элементов Приложение В (рекомендуемое) Определение расчетного радиуса кривизны участка подземного газопровода Приложение Г (обязательное) Критерии сейсмостойкого проектирования газопроводов Приложение Д (рекомендуемое) Классификация сварочных материалов различного назначения в зависимости от класса прочности металла труб Библиография
Разработан:	ООО Газпром ВНИИГАЗ
Утверждён:	01.04.2014 Федеральное агентство по техническому регулированию и метрологии (277-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Транспортировка и хранение в целом Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Транспортировка и хранение в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Добыча и переработка нефти, газа и смежные производства
Нормативные ссылки:	«Правила охраны магистральных трубопроводов» ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные. Технические условия» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 26271-84 «Проволока порошковая для дуговой сварки углеродистых и низколегированных сталей. Общие технические условия» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение» ГОСТ Р 51164-98 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» ПУЭ «Правила устройства электроустановок. Издание 7» СП 41-103-2000 «Проектирование тепловой изоляции оборудования и трубопроводов» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» Кодекс 136-ФЗ «Земельный кодекс Российской Федерации» ГОСТ 17380-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия» Федеральный закон 69-ФЗ «О газоснабжении в Российской Федерации» СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов» ГОСТ 14760-69 «Клеи. Метод определения прочности при отрыве» ГОСТ 4650-80 «Пластмассы. Методы определения водопоглощения» Кодекс 190-ФЗ «Градостроительный кодекс Российской Федерации» Кодекс 74-ФЗ «Водный кодекс Российской Федерации» «Правила классификации автомобильных дорог в Российской Федерации и их отнесения к категориям автомобильных дорог» ГОСТ Р 53672-2009 «Арматура трубопроводная. Общие требования безопасности» СП 14.13330.2011 «Строительство в сейсмических районах» СП 62.13330.2011* «Газораспределительные системы» СП 20.13330.2011 «Нагрузки и воздействия» ГОСТ Р 54257-2010 «Надежность строительных конструкций и оснований. Основные положения и требования» СП 21.13330.2012 «Здания и сооружения на подрабатываемых территориях и просадочных грунтах» ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» ГОСТ 31448-2012 «Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов. Технические условия» ГОСТ 9238-2013 «Габариты железнодорожного подвижного состава и приближения строений» ГОСТ 8.637-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массового расхода многофазных потоков»
