Скачать СТО ЦКТИ 10.048-2013 Трубы гофрированные для тепловых сетей и горячего водоснабжения. Общие технические требования к изготовлению

Дата актуализации: 10.08.2017

СТО ЦКТИ 10.048-2013

Трубы гофрированные для тепловых сетей и горячего водоснабжения. Общие технические требования к изготовлению

Обозначение:	СТО ЦКТИ 10.048-2013
Обозначение англ:	10.048-2013
Статус:	действует
Название рус.:	Трубы гофрированные для тепловых сетей и горячего водоснабжения. Общие технические требования к изготовлению
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	15.07.2013

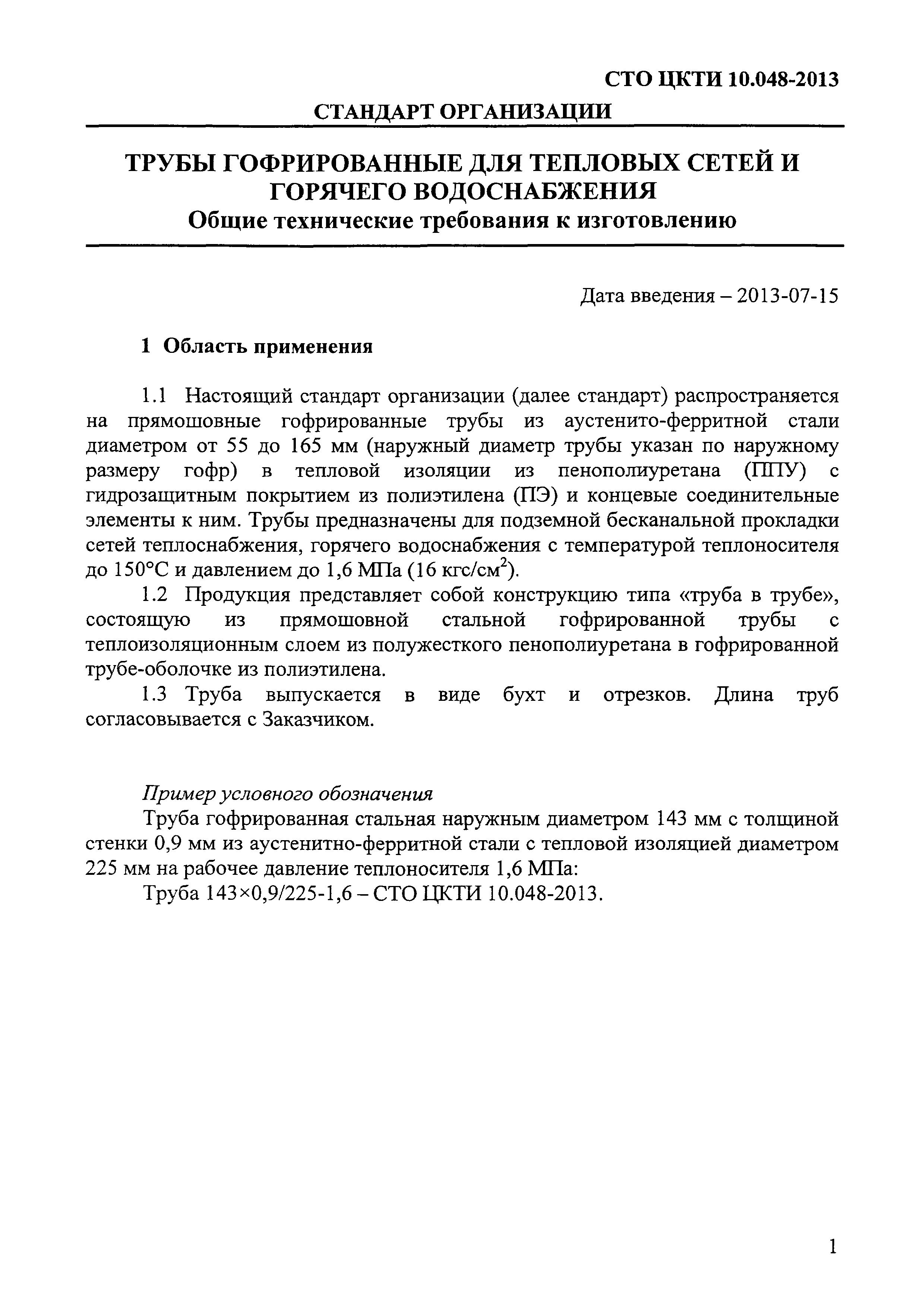

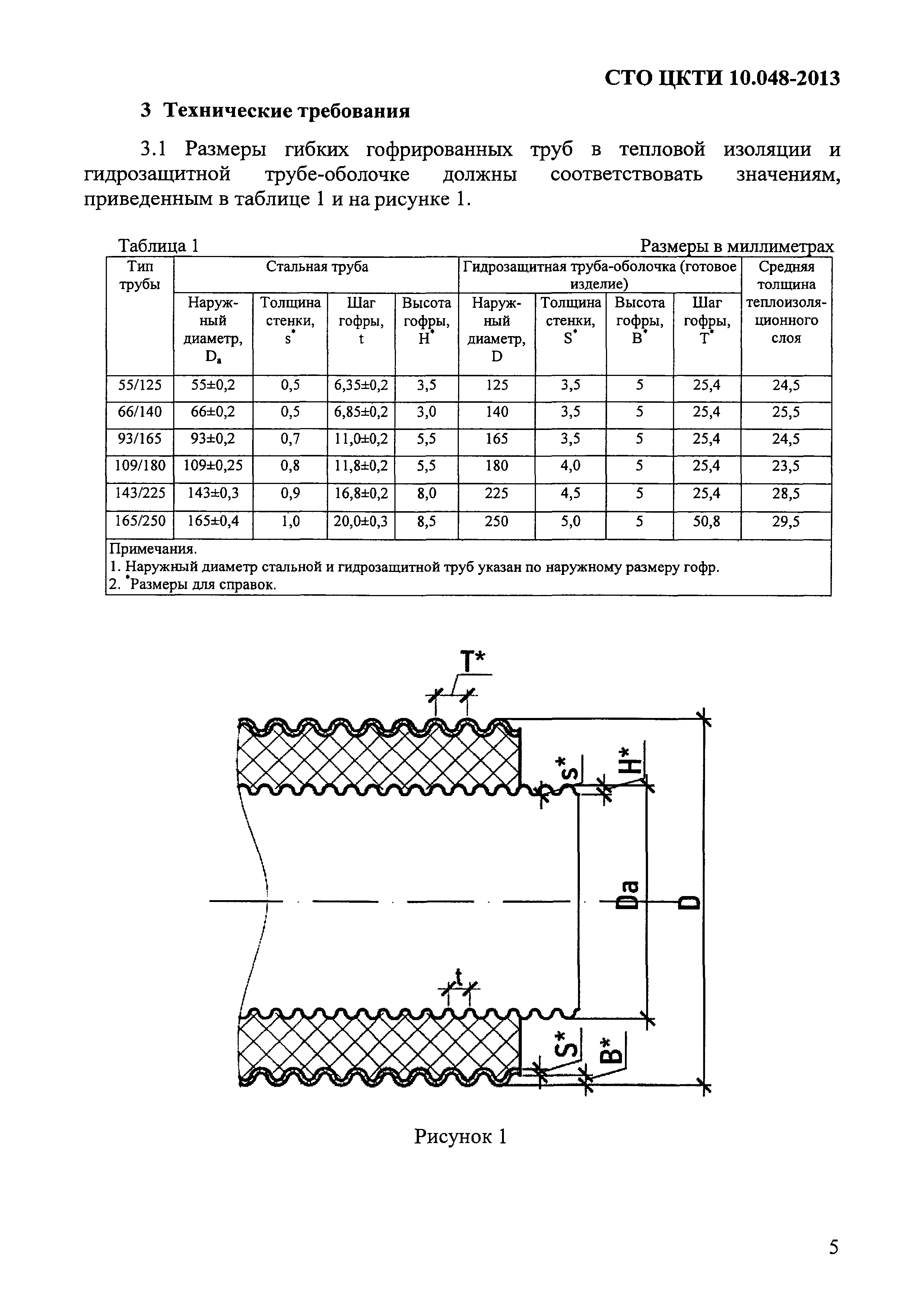

Область применения:	Стандарт организации распространяется на прямошовные гофрированные трубы из аустенито-ферритной стали диаметром от 55 до 165 мм (наружный диаметр трубы указан по наружному размеру гофр) в тепловой изоляции из пенополиуретана (ППУ) с гидрозащитным покрытием из полиэтилена (ПЭ) и концевые соединительные элементы к ним. Трубы предназначены для подземной бесканальной прокладки сетей теплоснабжения, горячего водоснабжения с температурой теплоносителя до 150 градусов Цельсия и давлением до 1,6 Мпа (16 кгс/см2). Продукция представляет собой конструкцию типа "труба в трубе", состоящую из прямошовной стальной гофрированной трубы с теплоизоляционным слоем из полужесткого пенополиуретана в гофрированной трубе-оболочке из полиэтилена. Труба выпускается в виде бухт и отрезков. длина труб согласовывается с Заказчиком.

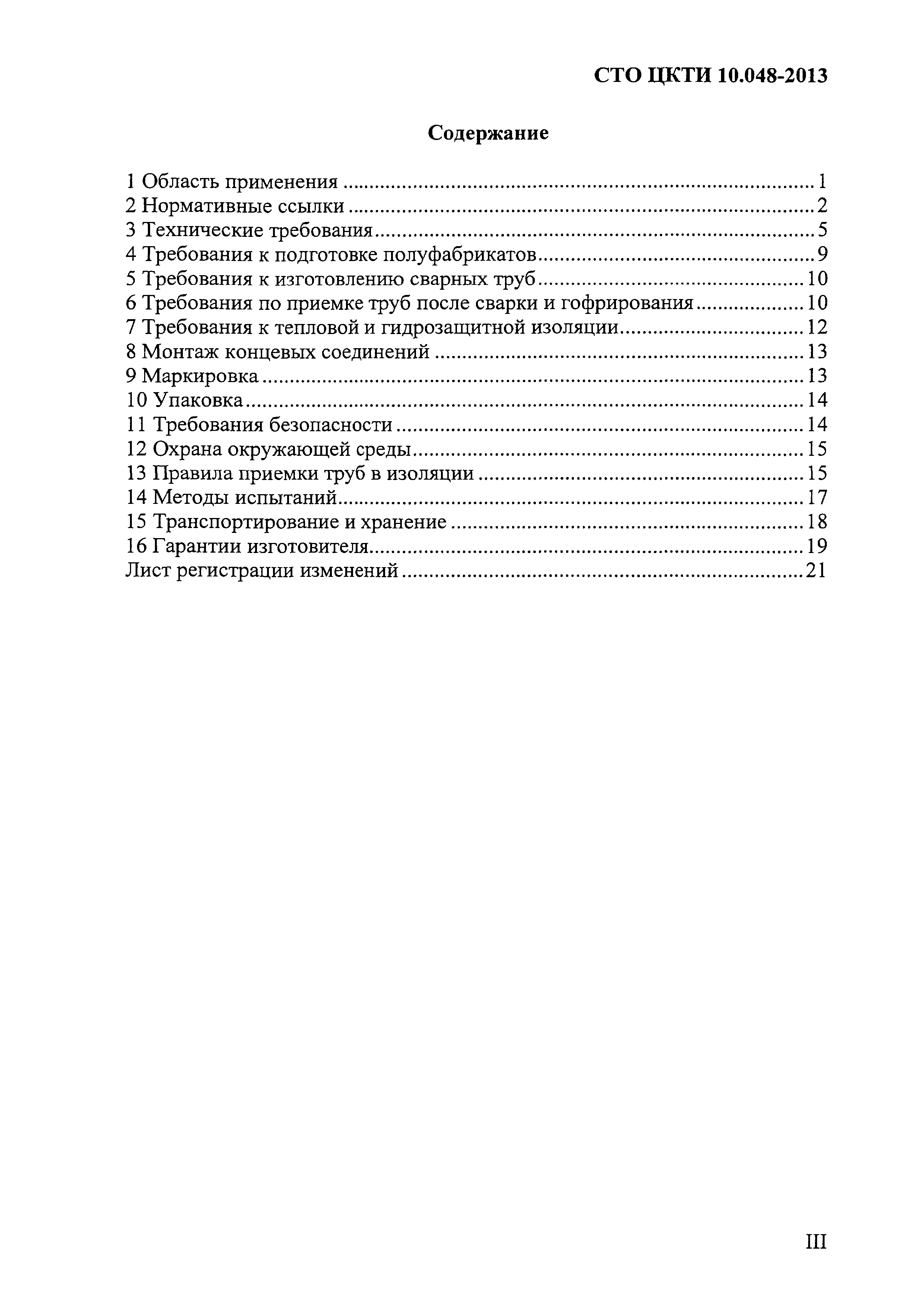

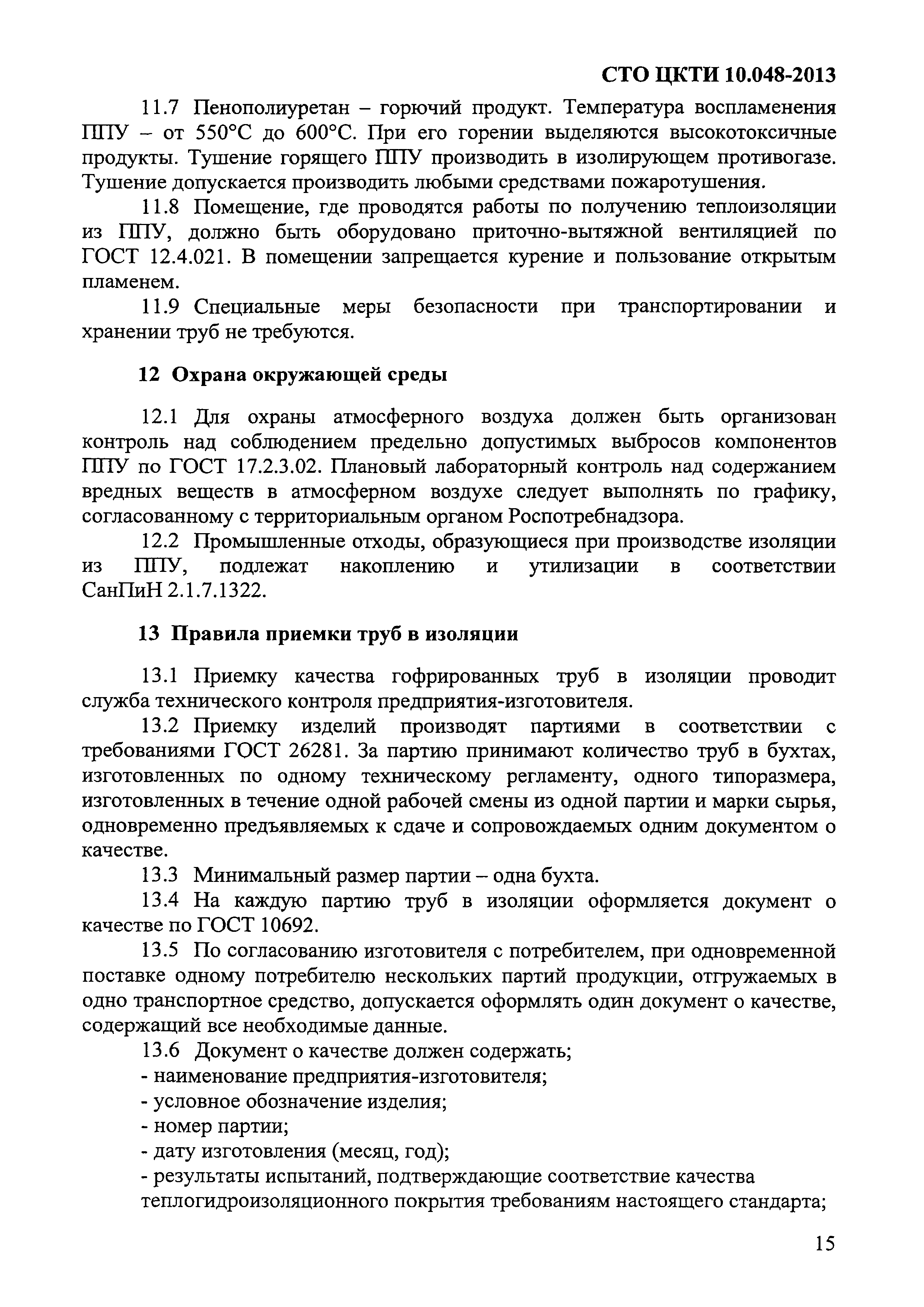

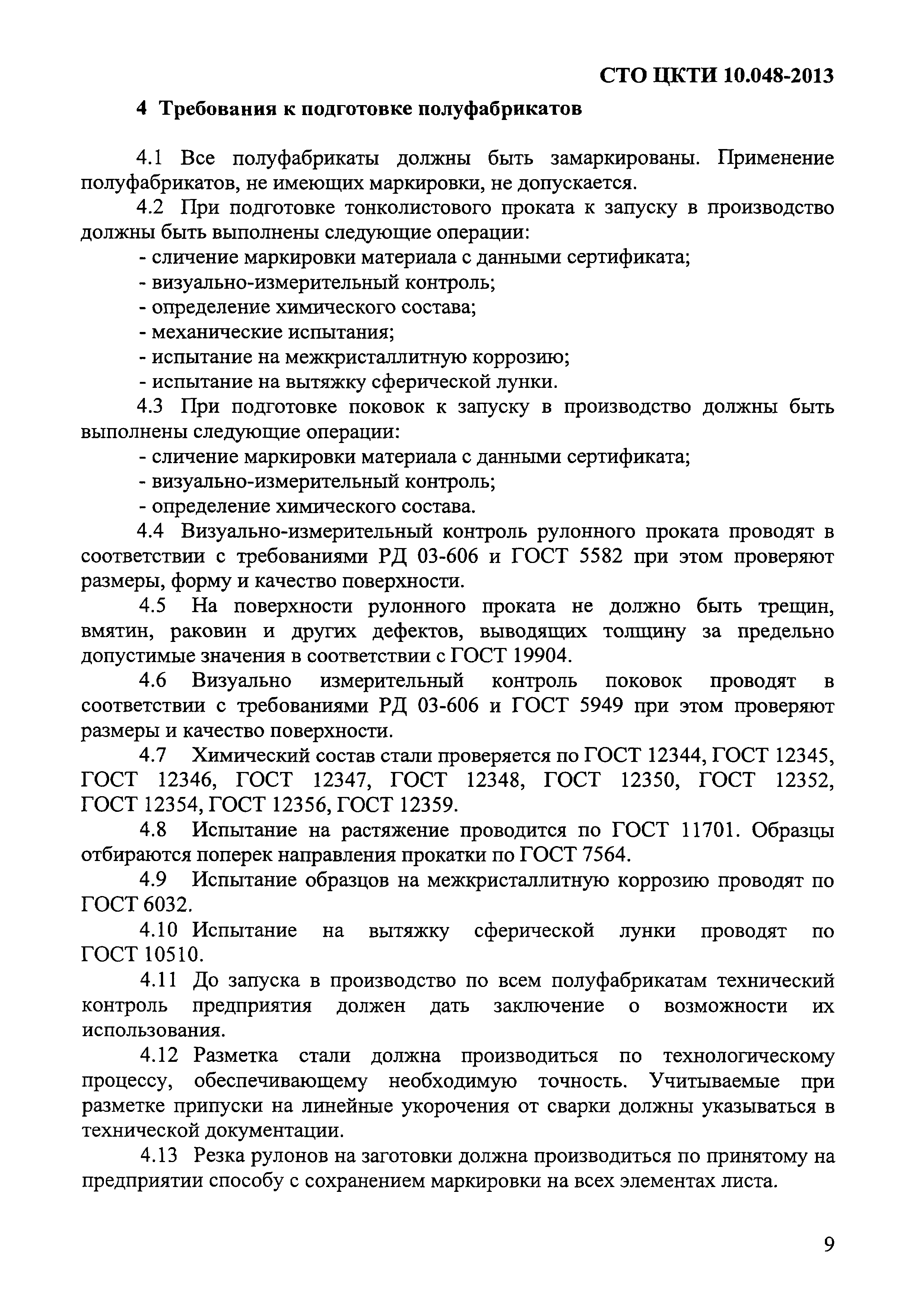

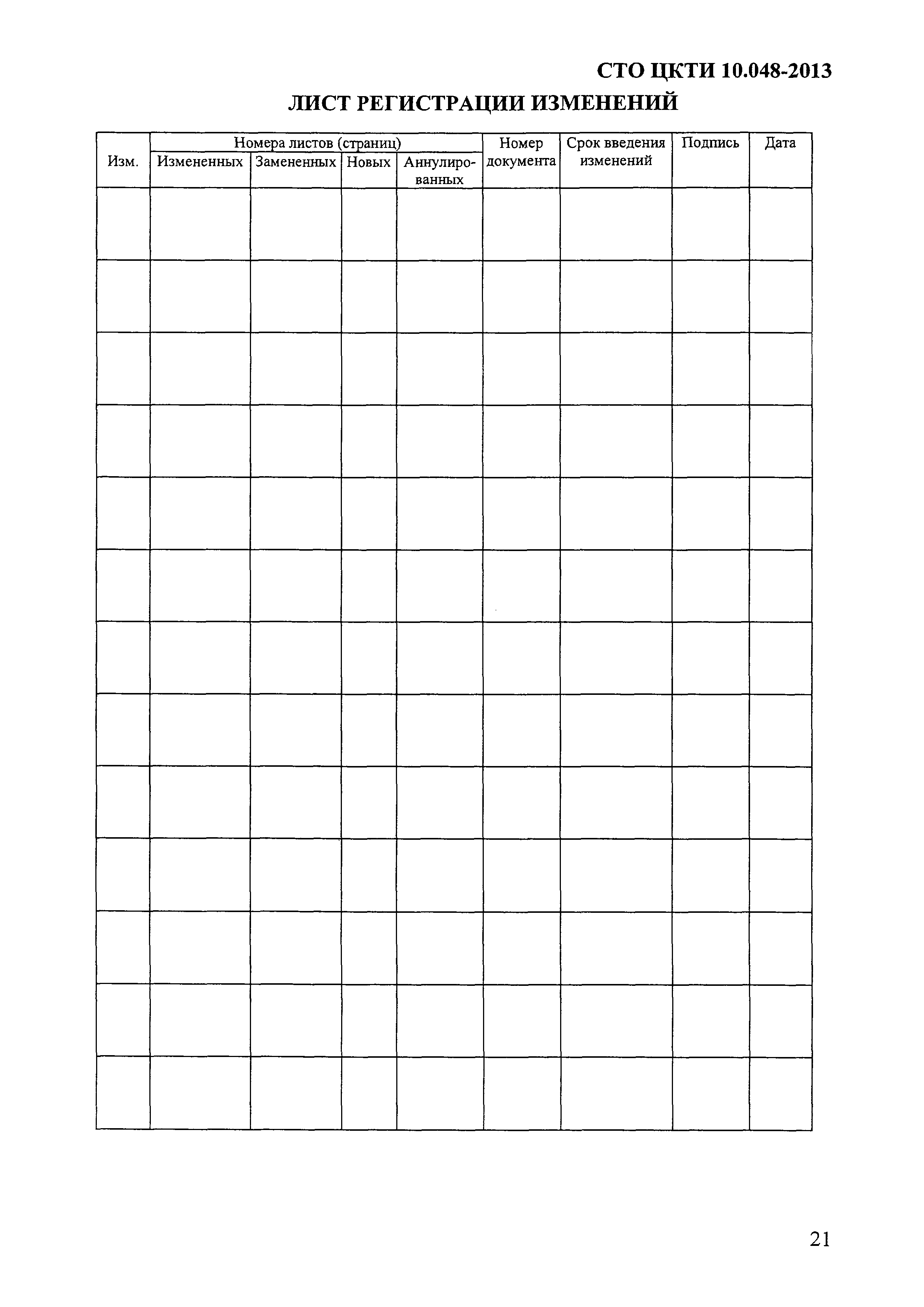

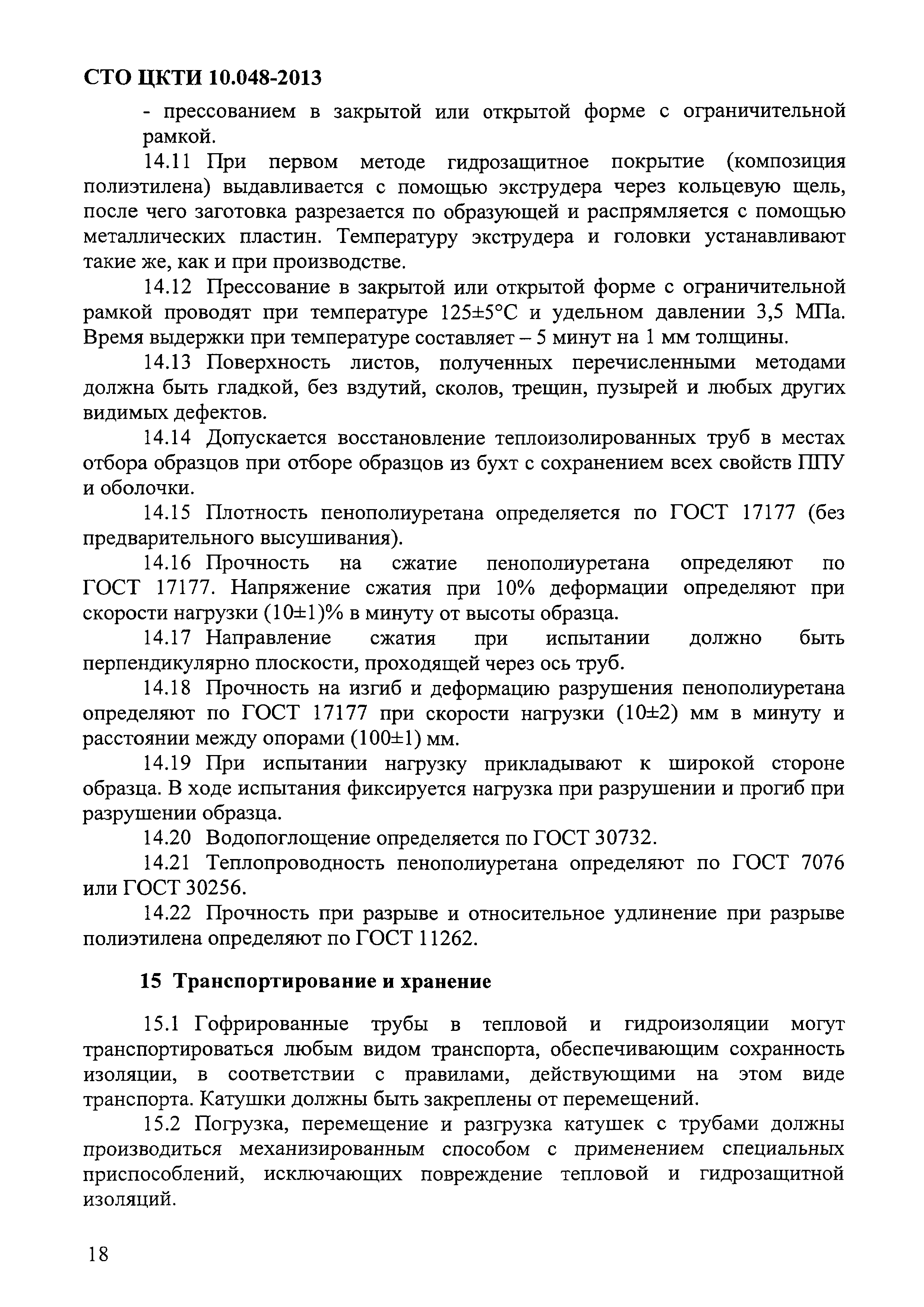

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Технические требования 4 Требования к подготовке полуфабрикатов 5 Требования к изготовлению сварных труб 6 Требования по приемке труб после сварки и гофрирования 7 Требования к тепловой и гидрозащитной изоляции 8 Монтаж концевых соединений 9 Маркировка 10 Упаковка 11 Требования безопасности 12 Охрана окружающей среды 13 Правила приемки труб в изоляции 14 Методы испытаний 15 Транспортирование и хранение 16 Гарантии изготовителя Лист регистрации изменений

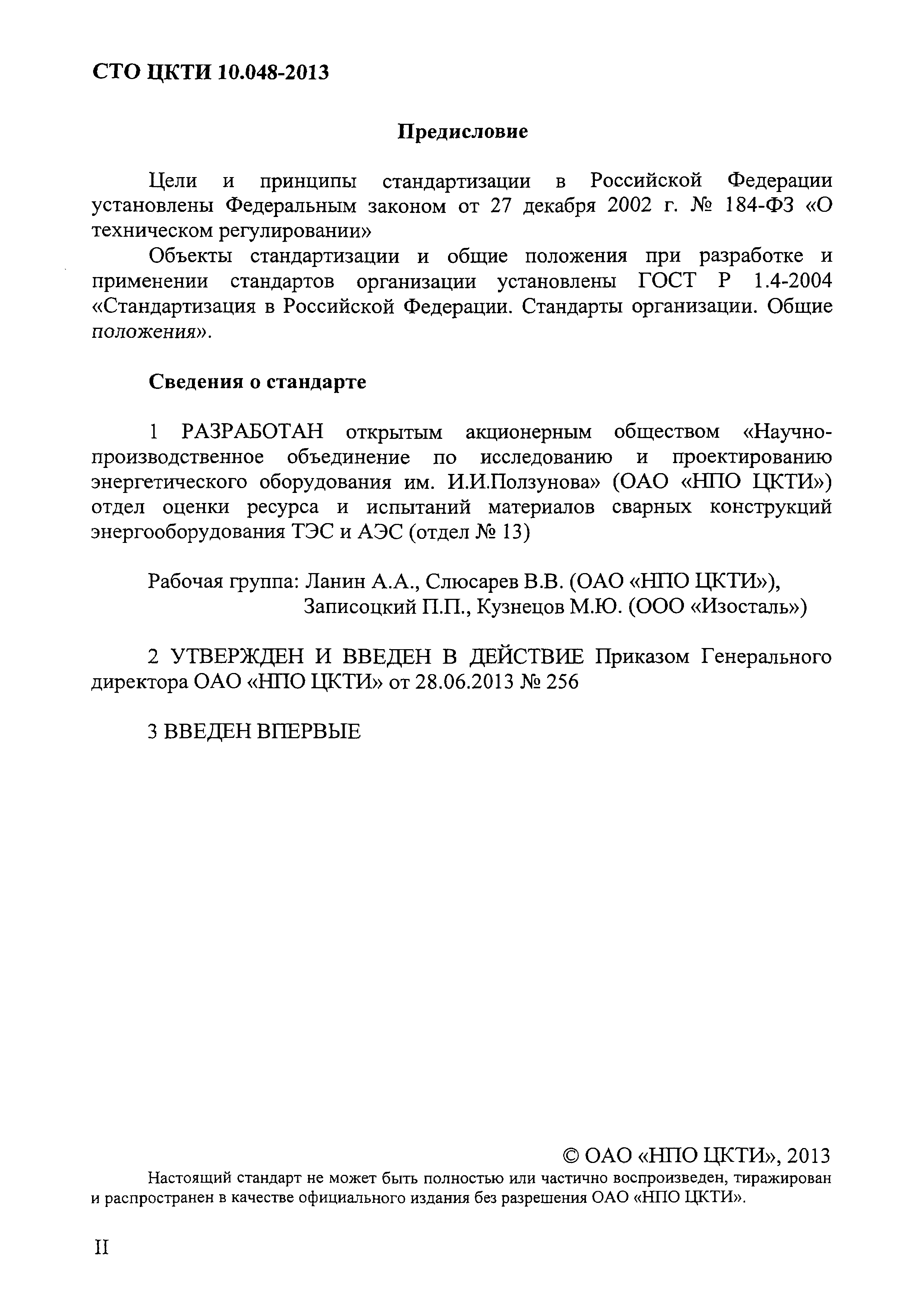

Разработан:	ОАО НПО ЦКТИ ООО ИЗОСТАЛЬ
Утверждён:	28.06.2013 ОАО НПО ЦКТИ (256)
Издан:	ОАО НПО ЦКТИ (2013 г. )
Расположен в:	Техническая документация

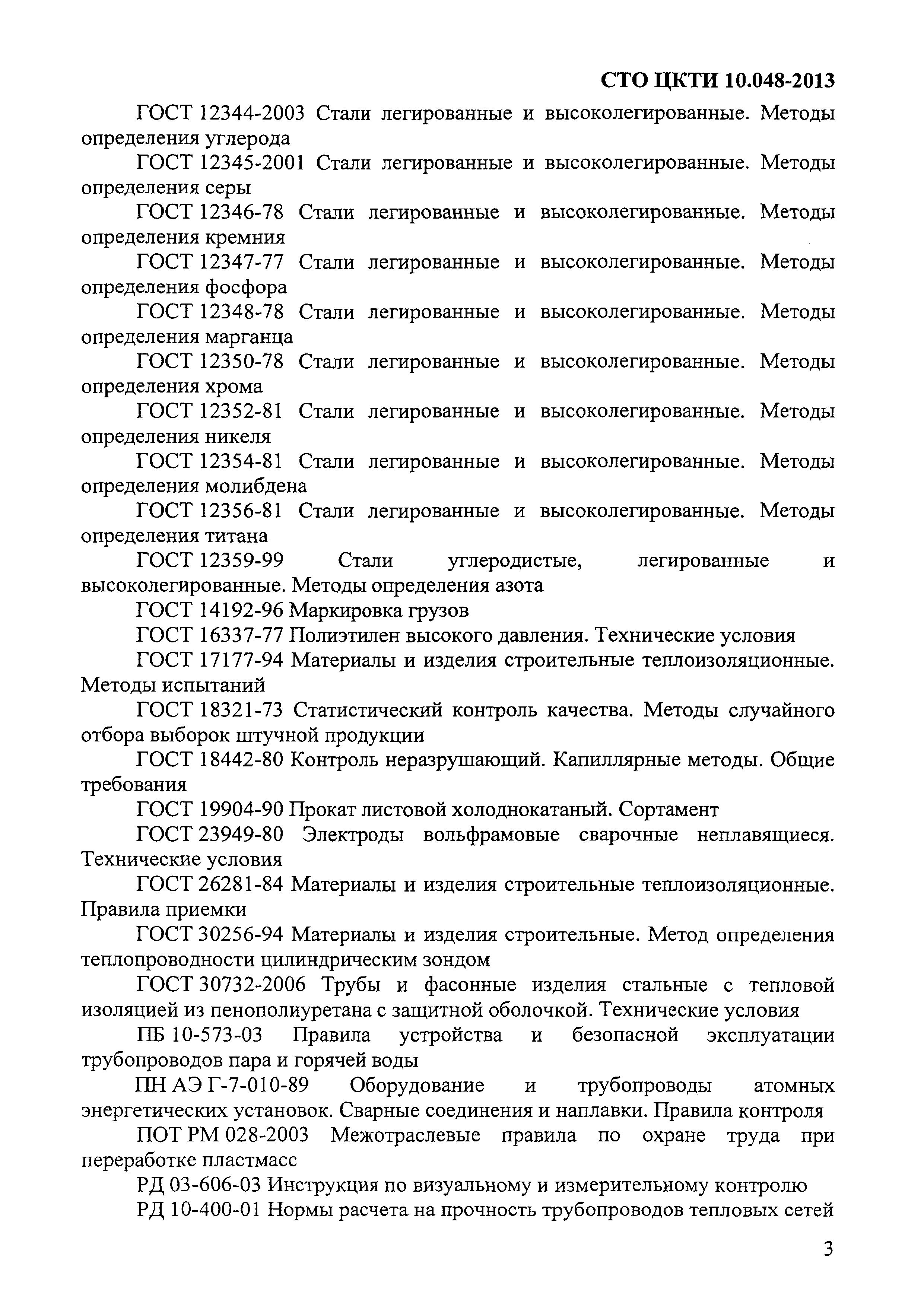

Нормативные ссылки:	ГОСТ 17177-94 «Материалы и изделия строительные теплоизоляционные. Методы испытаний» ГОСТ 26281-84 «Материалы и изделия строительные теплоизоляционные. Правила приемки» ГОСТ 30256-94 «Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 10692-80 «Трубы стальные, чугунные и соединительные части к ним. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.4.021-75 «Система стандартов безопасности труда. Системы вентиляционные. Общие требования» ГОСТ 17.2.3.02-78 «Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 11701-84 «Металлы. Методы испытаний на растяжение тонких листов и лент» ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 7076-99 «Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 12.3.002-75 «Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности» ГОСТ 18321-73 «Статистический контроль качества. Методы случайного отбора выборок штучной продукции» РД 10-400-01 «Нормы расчета на прочность трубопроводов тепловых сетей» ГОСТ 12345-2001 «Стали легированные и высоколегированные. Методы определения серы» ГОСТ 5582-75 «Прокат тонколистовой коррозионно-стойкий, жаростойкий и жаропрочный. Технические условия» ГОСТ 5949-75 «Сталь сортовая и калиброванная коррозионностойкая, жаростойкая и жаропрочная. Технические условия» ГОСТ 6507-90 «Микрометры. Технические условия» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» СанПиН 2.1.7.1322-03 «Гигиенические требования к размещению и обезвреживанию отходов производства и потребления» СНиП 41-02-2003 «Тепловые сети» ГОСТ 10510-80 «Металлы. Метод испытания на выдавливание листов и лент по Эриксену» ГОСТ 12.3.008-75 «Система стандартов безопасности труда. Производство покрытий металлических и неметаллических неорганических. Общие требования безопасности» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12350-78 «Стали легированные и высоколегированные. Методы определения хрома» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12354-81 «Стали легированные и высоколегированные. Методы определения молибдена» ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана» ГОСТ 12359-99 «Стали углеродистые, легированные и высоколегированные. Методы определения азота» ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия» ГОСТ 2216-84 «Калибры-скобы гладкие регулируемые. Технические условия» ГОСТ 23949-80 «Электроды вольфрамовые сварочные неплавящиеся. Технические условия» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля» ПОТ Р М-028-2003 «Межотраслевые правила по охране труда при переработке пластмасс» ГОСТ 12344-2003 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» РД 13-03-2006 «Методические рекомендации о порядке проведения вихретокового контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах» ГОСТ 30732-2006 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой. Технические условия» ТУ 48-19-221-83 «Прутки из иттрированного вольфрама марки СВИ-1. Технические условия» РМД 41-11-2012 Санкт-Петербург «Устройство тепловых сетей в Санкт-Петербурге» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» Федеральный закон 184-ФЗ «О техническом регулировании»
