Скачать ГОСТ Р ИСО/ТС 10303-1248-2013 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1248. Прикладной модуль. Схема деления изделия

Дата актуализации: 10.08.2017

ГОСТ Р ИСО/ТС 10303-1248-2013

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1248. Прикладной модуль. Схема деления изделия

Обозначение:	ГОСТ Р ИСО/ТС 10303-1248-2013
Обозначение англ:	GOST R ISO/TS 10303-1248-2013
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1248. Прикладной модуль. Схема деления изделия
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1248. Application module. Product breakdown
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.08.2014
Область применения:	Стандарт определяет прикладной модуль «Схема деления изделия». Требования стандарта распространяются на: - идентификацию схемы деления обобщенного или конкретного изделия; - идентификацию элементов, присутствующих в схеме деления; - идентификацию взаимосвязей типа «предок - потомок» между элементами схемы деления; - идентификацию взаимосвязей между элементами в разных схемах деления; - положения, относящиеся к области применения прикладного модуля «Взаимосвязь между определениями представлений изделия», определенного в ИСО/ТС 10303-1041; - положения, относящиеся к области применения прикладного модуля «Задание характеристики», определенного в ИСО/ТС 10303-1030. Требования стандарта не распространяются на: - структуру сборочной схемы изделия; - декомпозицию требований; - все представления изделия, между элементами которых не существуют взаимосвязи типа «предок - потомок»; - списки изделий, например спецификацию.

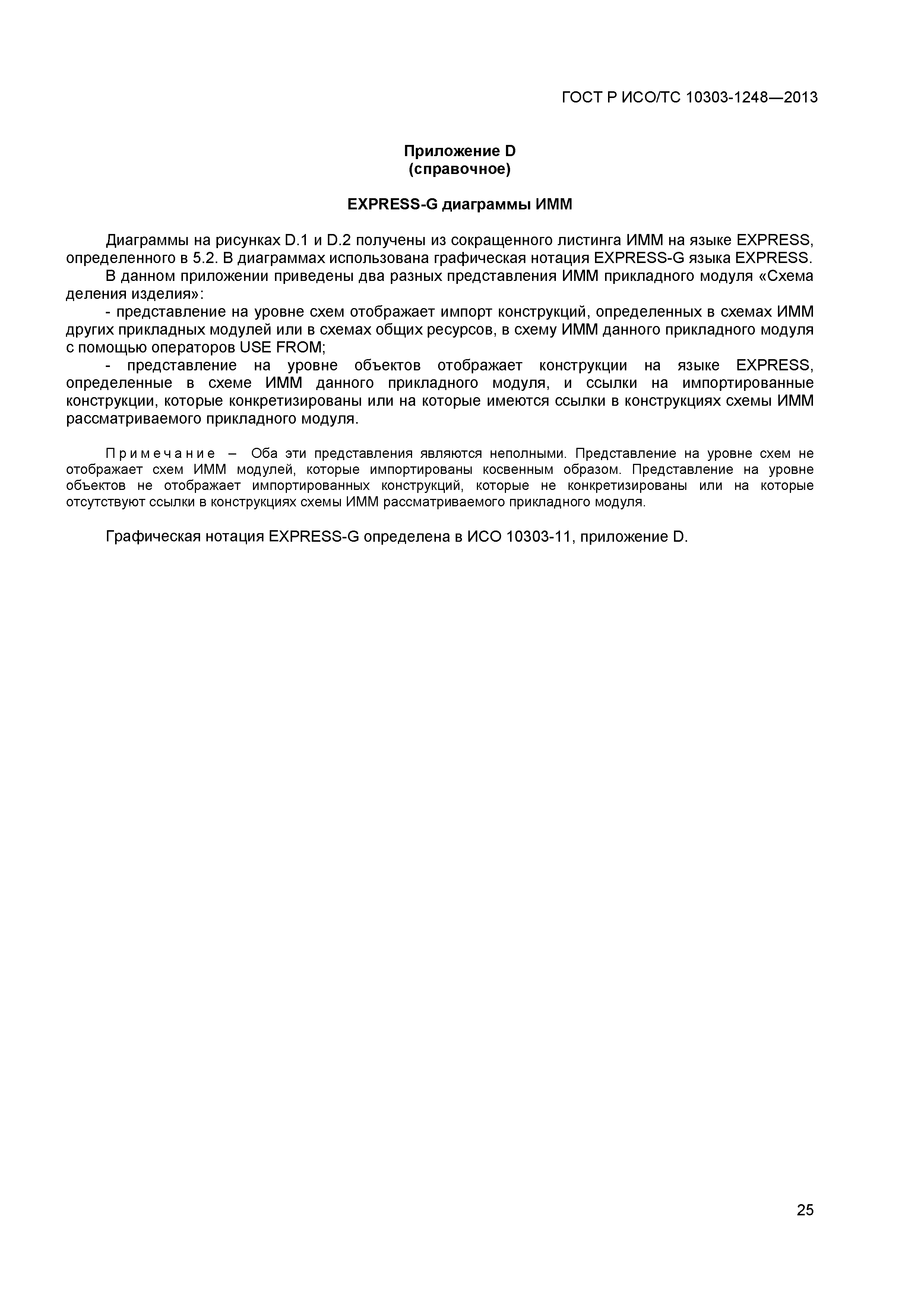

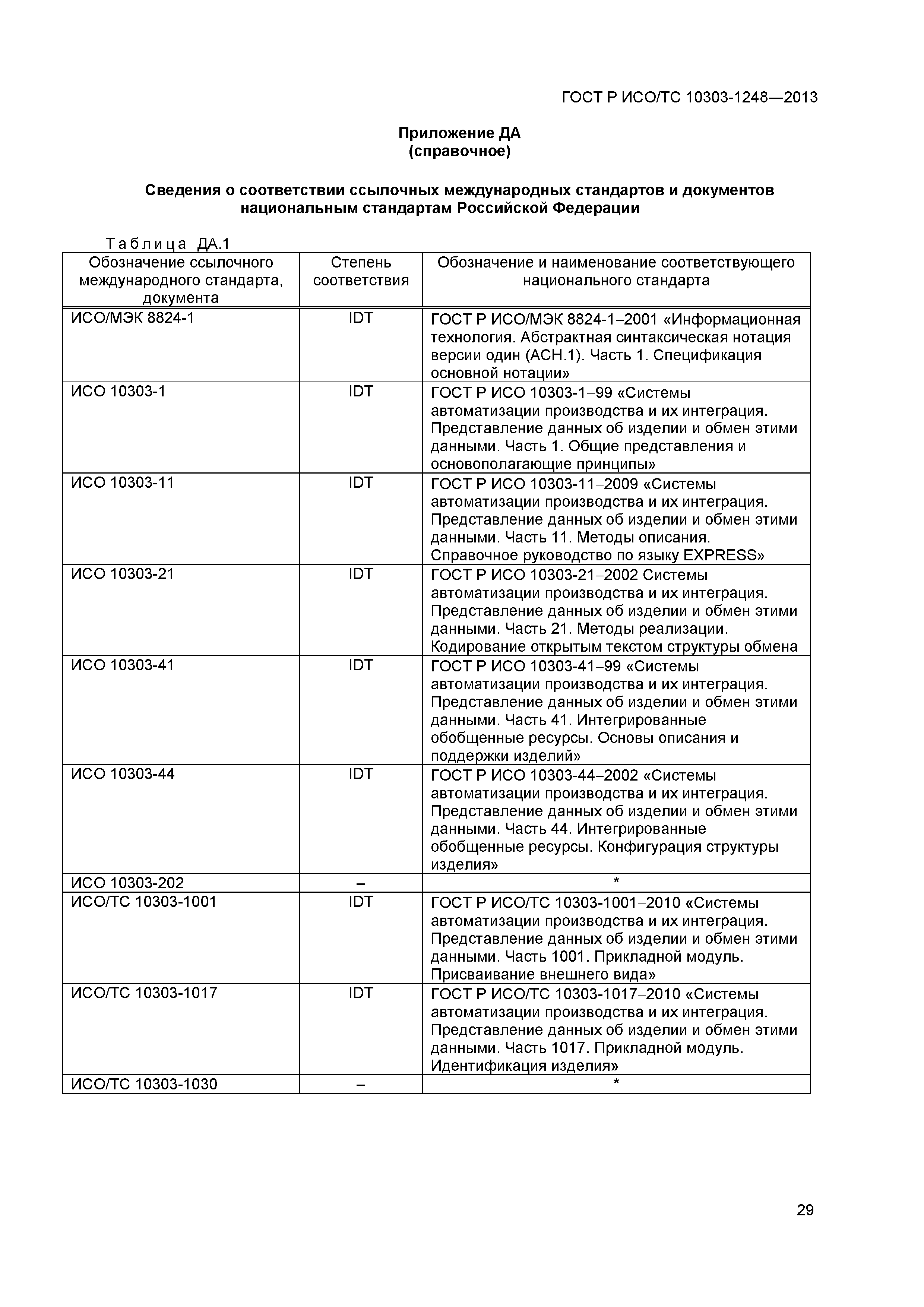

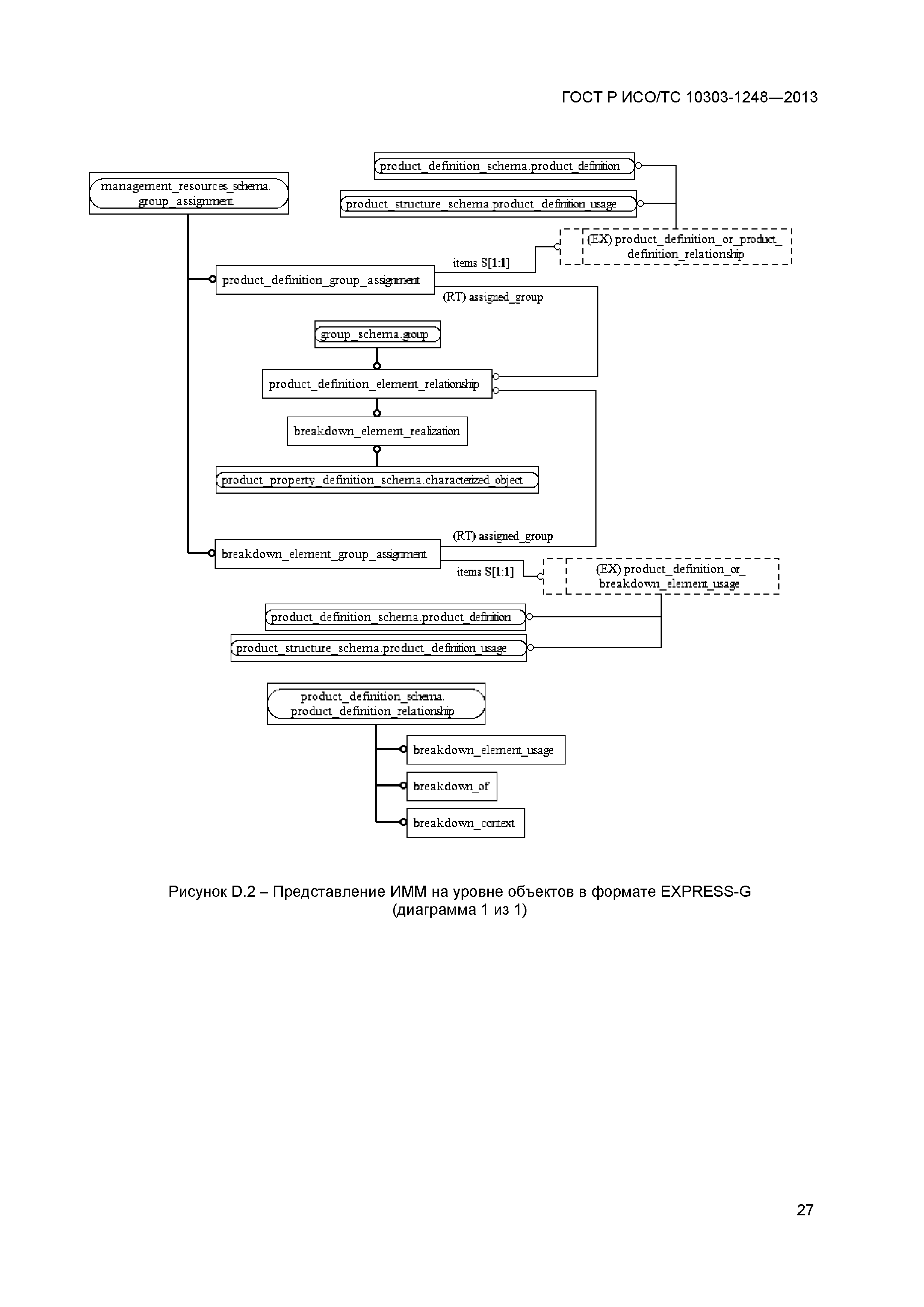

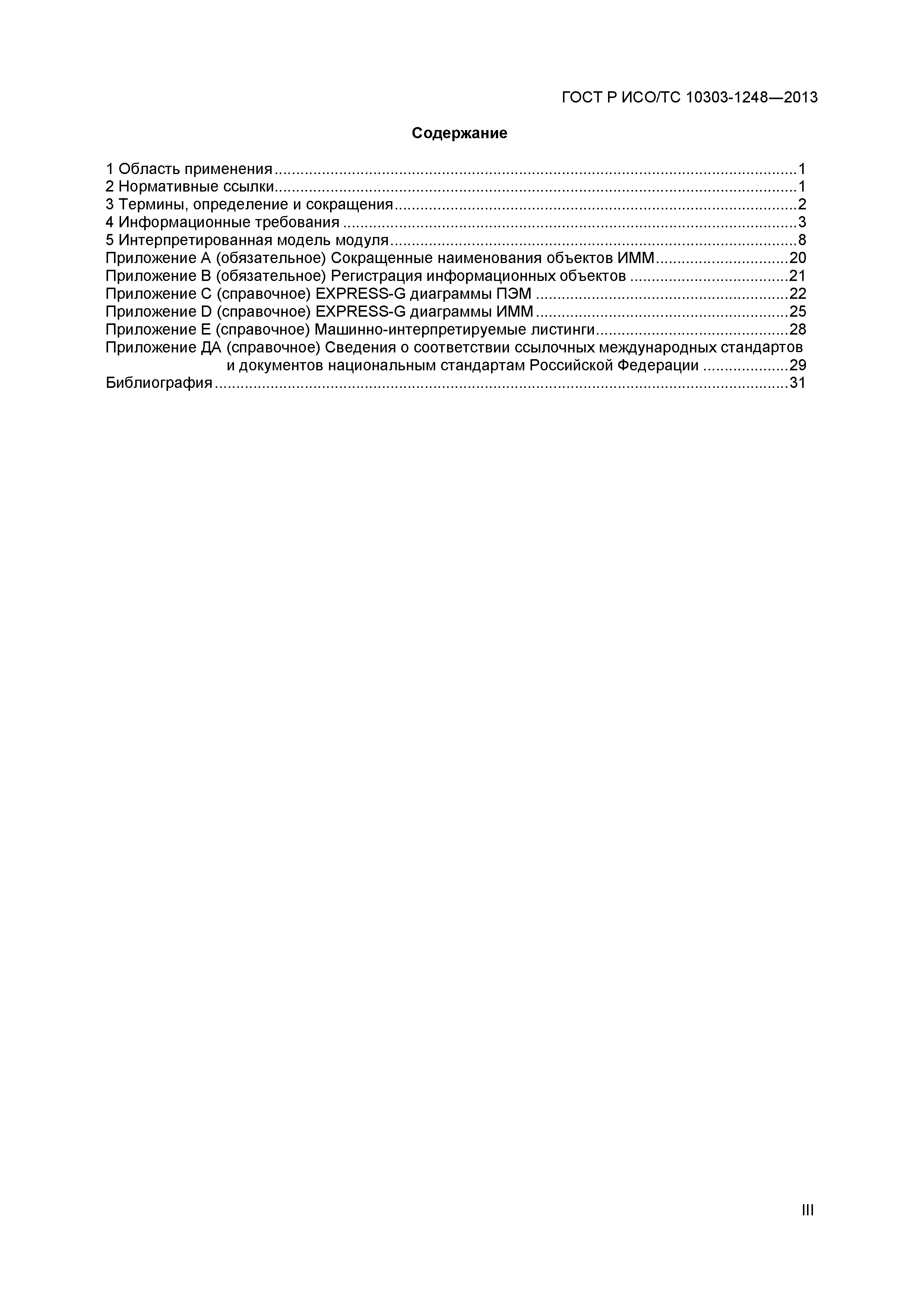

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Информационные требования 5 Интерпретированная модель модуля Приложение А (обязательное) Сокращенные наименования объектов ИММ Приложение В (обязательное) Регистрация информационных объектов Приложение С (справочное) EXPRESS-G диаграммы ПЭМ Приложение D (справочное) EXPRESS-G диаграммы ИММ Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов и документов национальным стандартам Российской Федерации Библиография
Разработан:	Федеральное государственное автономное научное учреждение Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики
Утверждён:	28.10.2013 Федеральное агентство по техническому регулированию и метрологии (1244-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса
Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена» ГОСТ Р ИСО 10303-44-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 44. Интегрированные ресурсы. Конфигурация структуры изделия» ГОСТ Р ИСО 10303-11-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р ИСО/ТС 10303-1001-2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида» ГОСТ Р ИСО/ТС 10303-1017-2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия» ГОСТ Р ИСО/ТС 10303-1041-2012 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1041. Прикладной модуль. Взаимосвязь между определениями представлений изделия»
