Скачать ГОСТ 30849.1-2002 Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 1. Общие требования

Дата актуализации: 10.08.2017

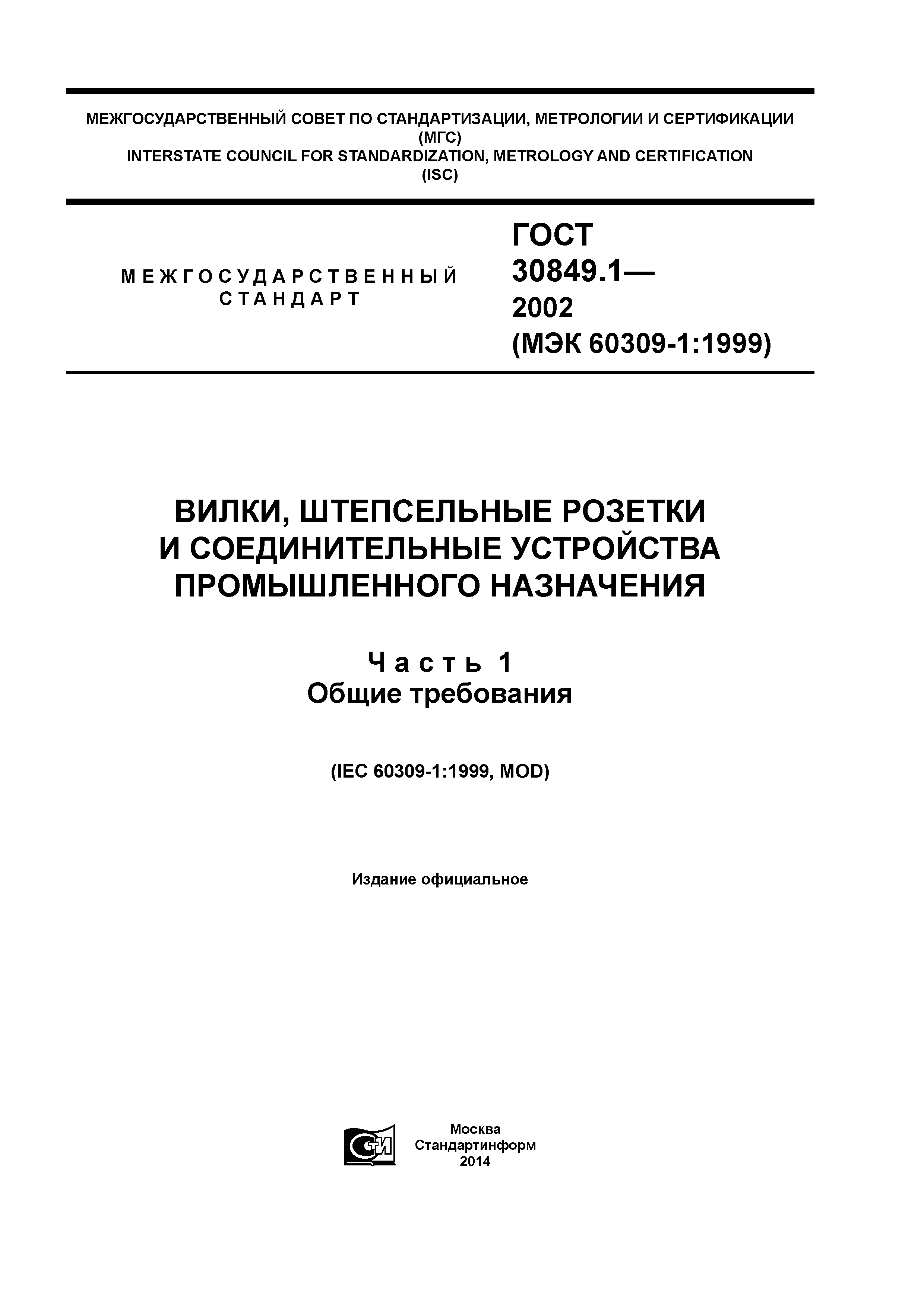

ГОСТ 30849.1-2002

Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 1. Общие требования

Обозначение:	ГОСТ 30849.1-2002
Обозначение англ:	GOST 30849.1-2002
Статус:	действует
Название рус.:	Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 1. Общие требования
Название англ.:	Plugs, socket-outlets and couplers for industrial purposes. Part 1. General requirements
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014
Область применения:	Стандарт распространяется на вилки, штепсельные розетки, кабельные соединители и соединительные устройство на номинальное рабочее напряжение не более 690 В постоянного и переменного тока частотой до 500 Гц номинальный ток не более 250 А промышленного применения для эксплуатации внутри помещений и снаружи. Перечень предпочтительных номинальных параметров не исключает применения других номинальных параметров, требования к которым - в стадии рассмотрения. Стандарт распространяется на вилки и штепсельные розетки, кабельные соединители и соединительные устройства и их составные части, используемое при температуре окружающей среды от минус 25 до плюс 40 град. С. Соединители и их составные части предназначены только для присоединения к ним медных или из медных сплавов кабелей. Допускается применение стандарта для соединителей, используемых в строительстве, сельском хозяйстве, торговле и быту. К области применения стандарта относятся штепсельные розетки или вводные устройства, входящие в состав электрооборудования или монтируемые на нем. Стандарт распространяется также на соединители и их составные части, предназначенные для применения в установках низкого напряжения. Стандарт не распространяется на соединители и их составные части бытового и аналогичного назначения. В особых условиях, например на судах или во взрывоопасных средах. Могут понадобиться дополнительные требования. Требования стандарта являются обязательными.

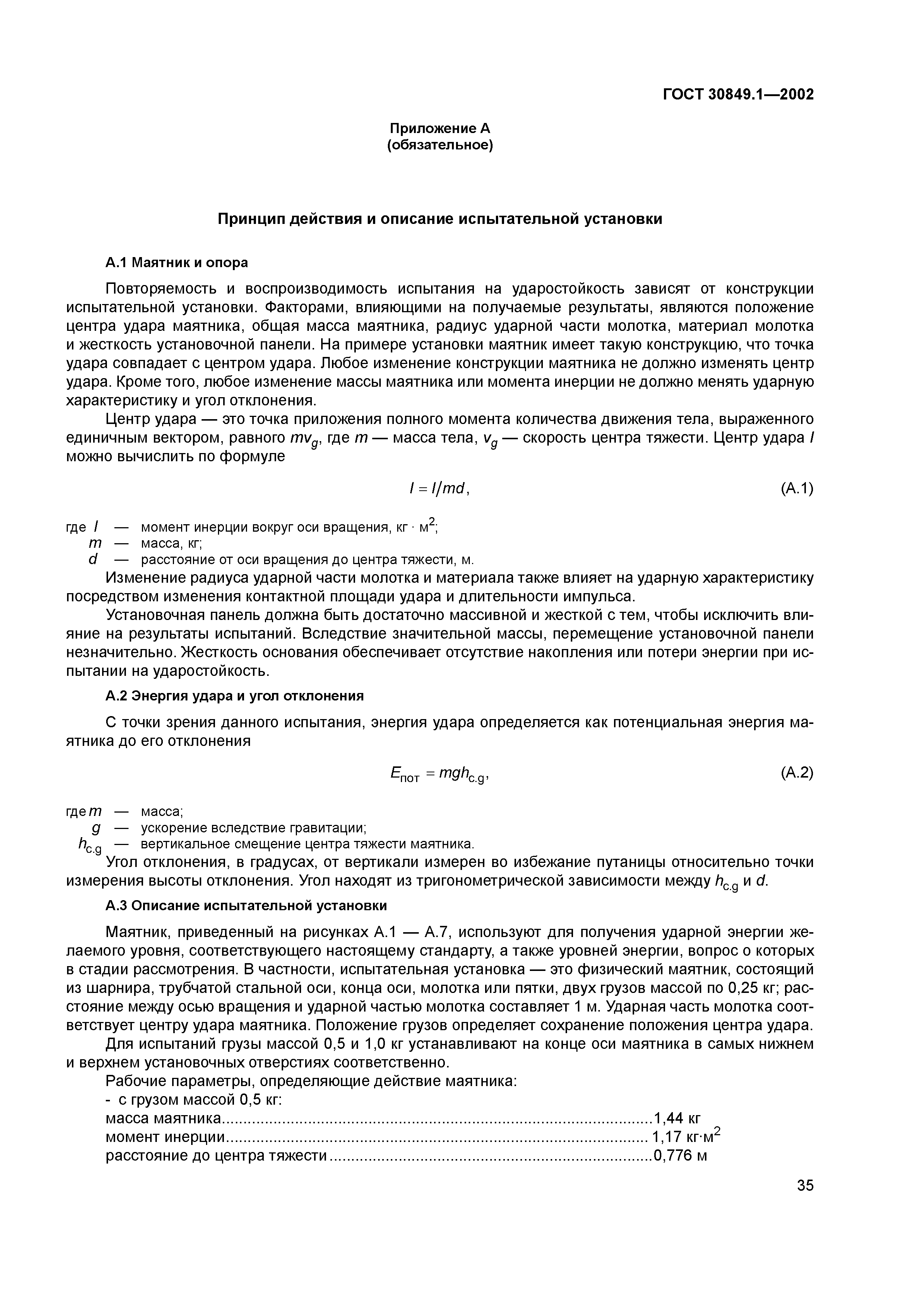

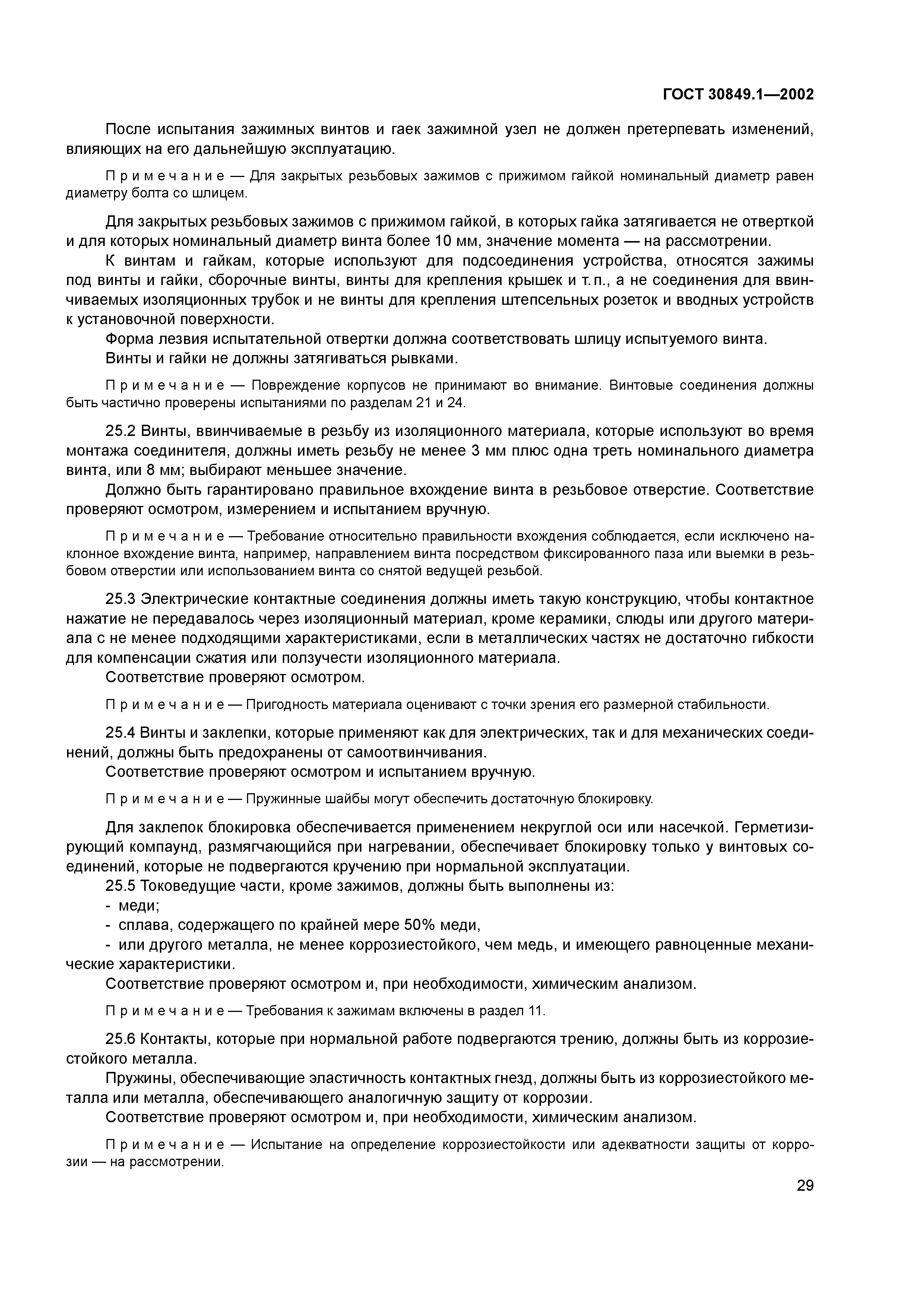

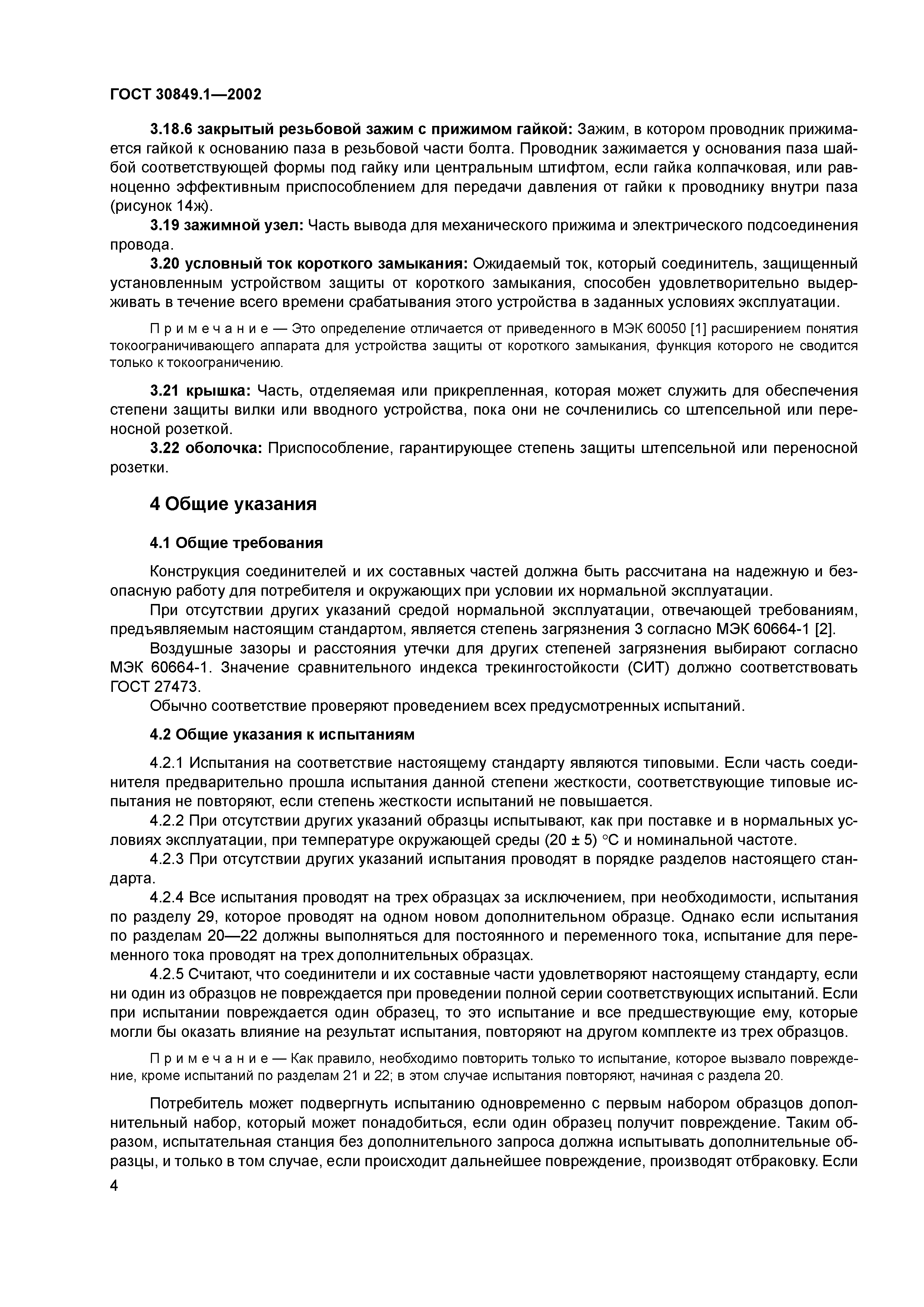

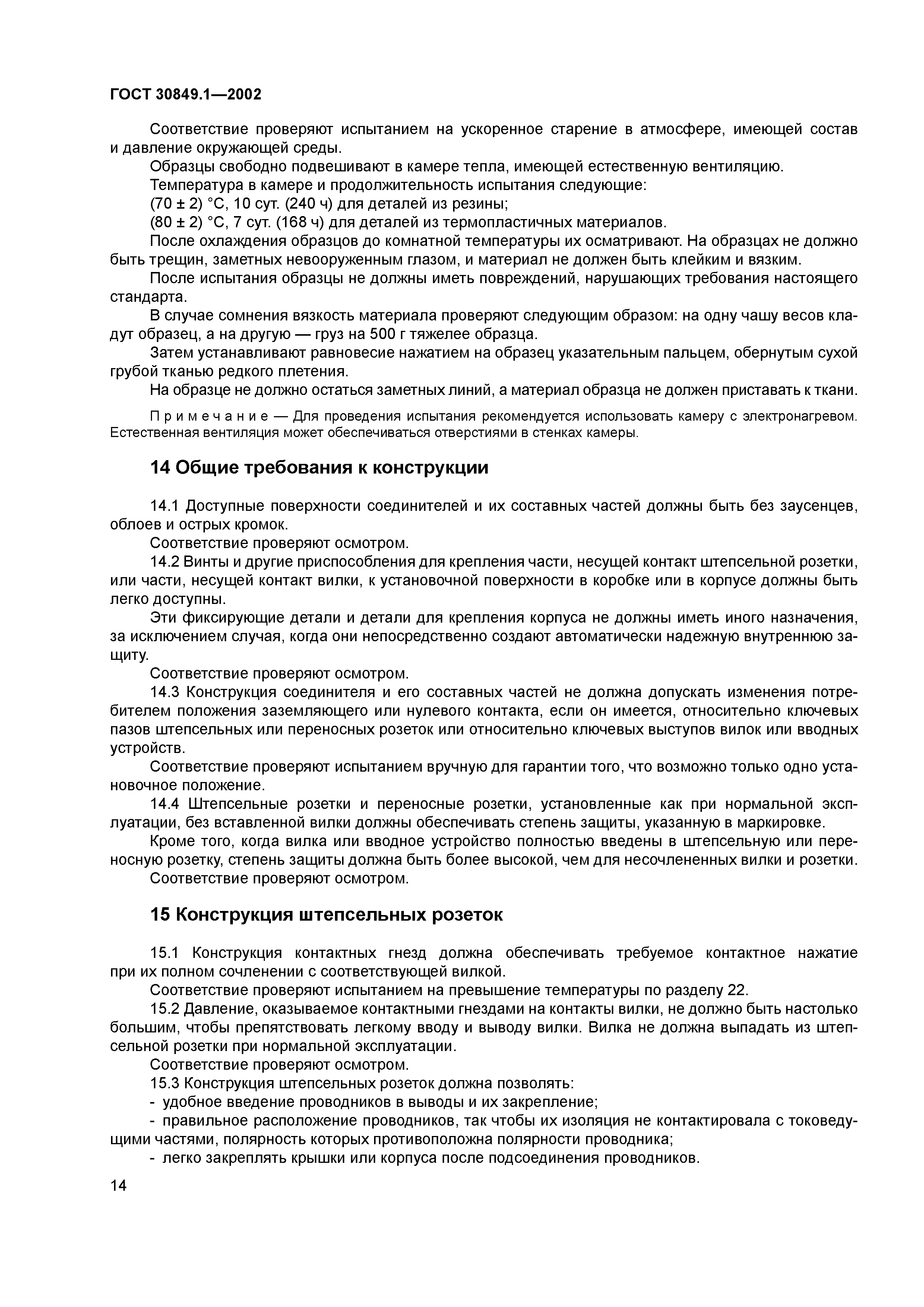

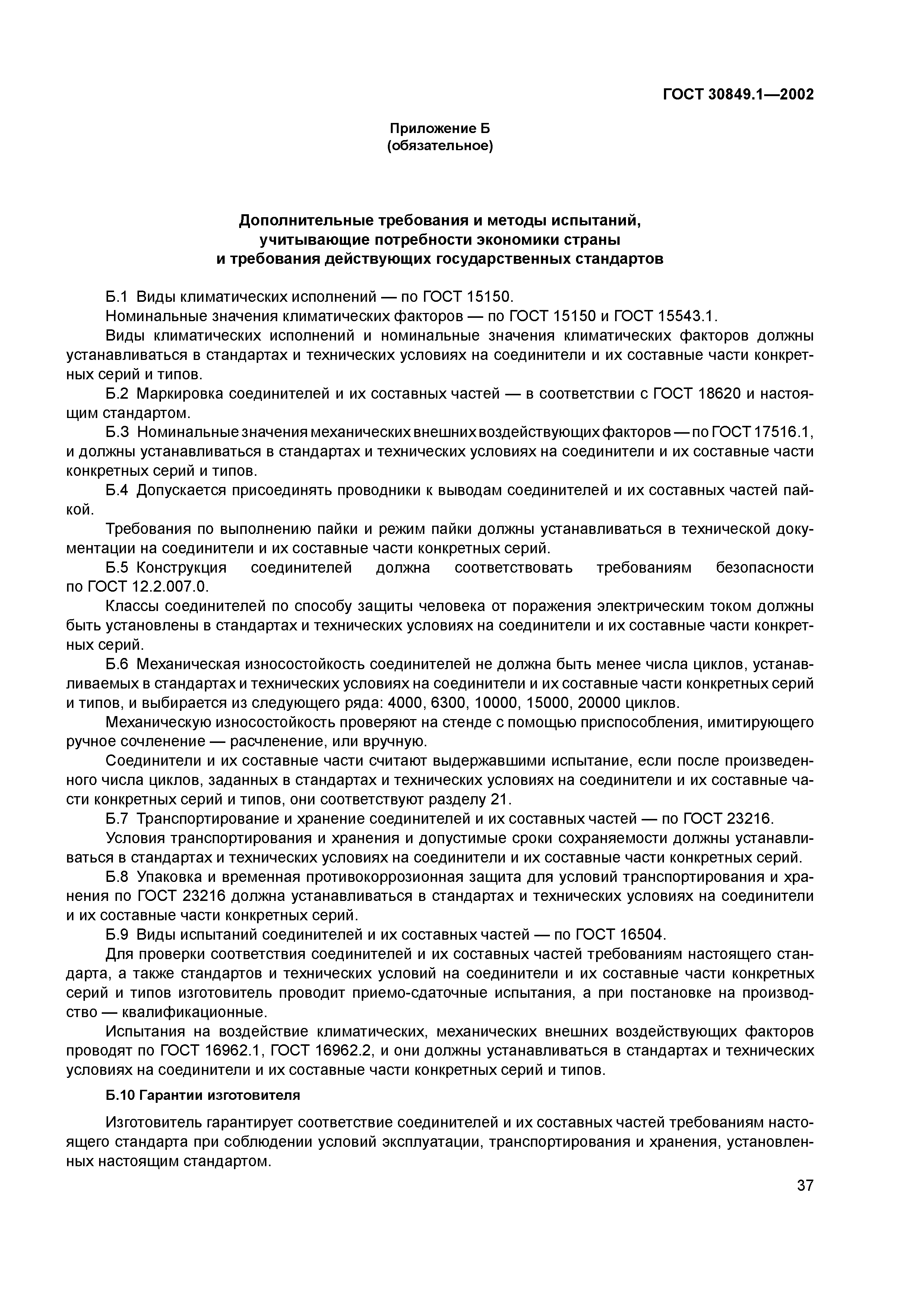

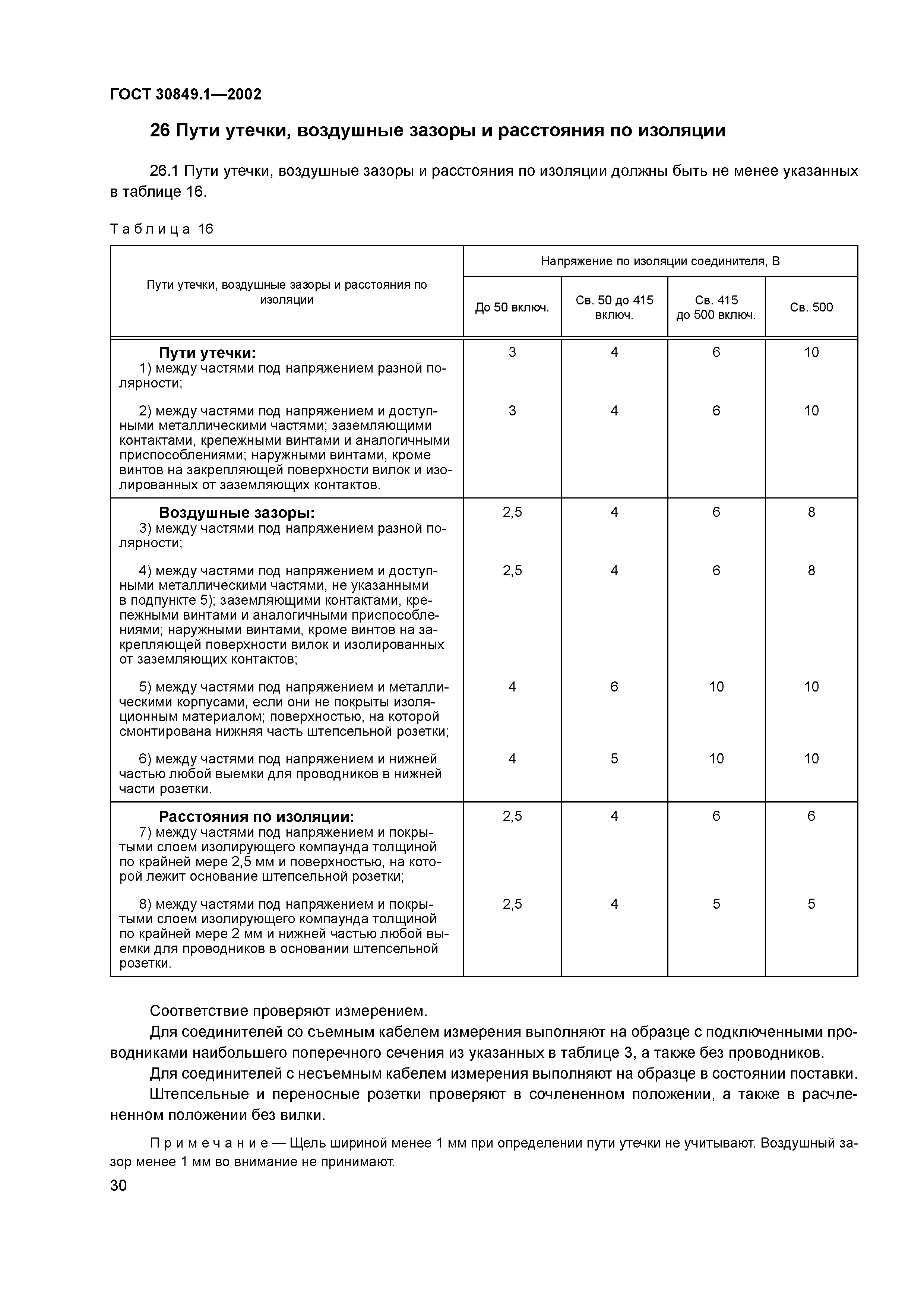

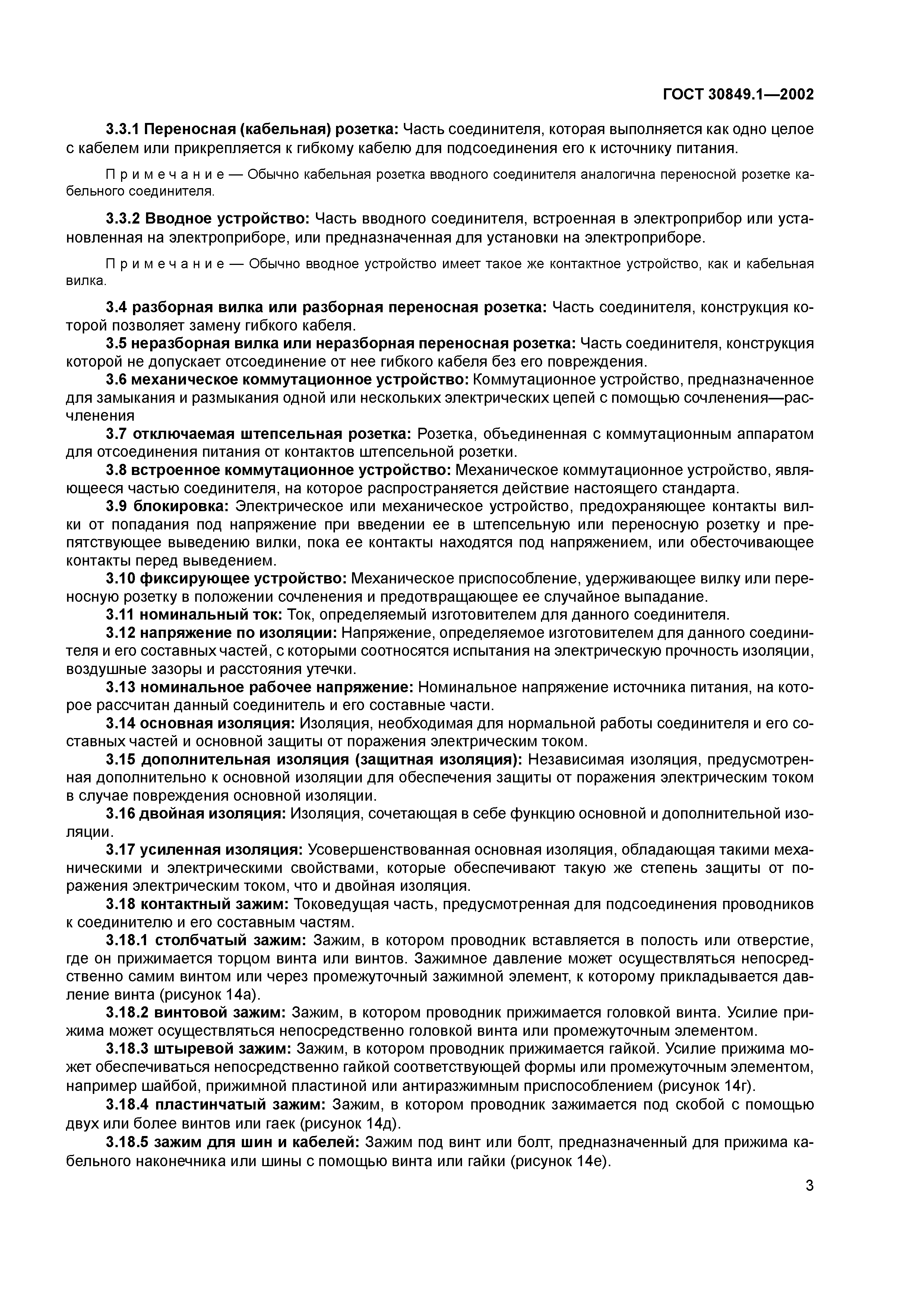

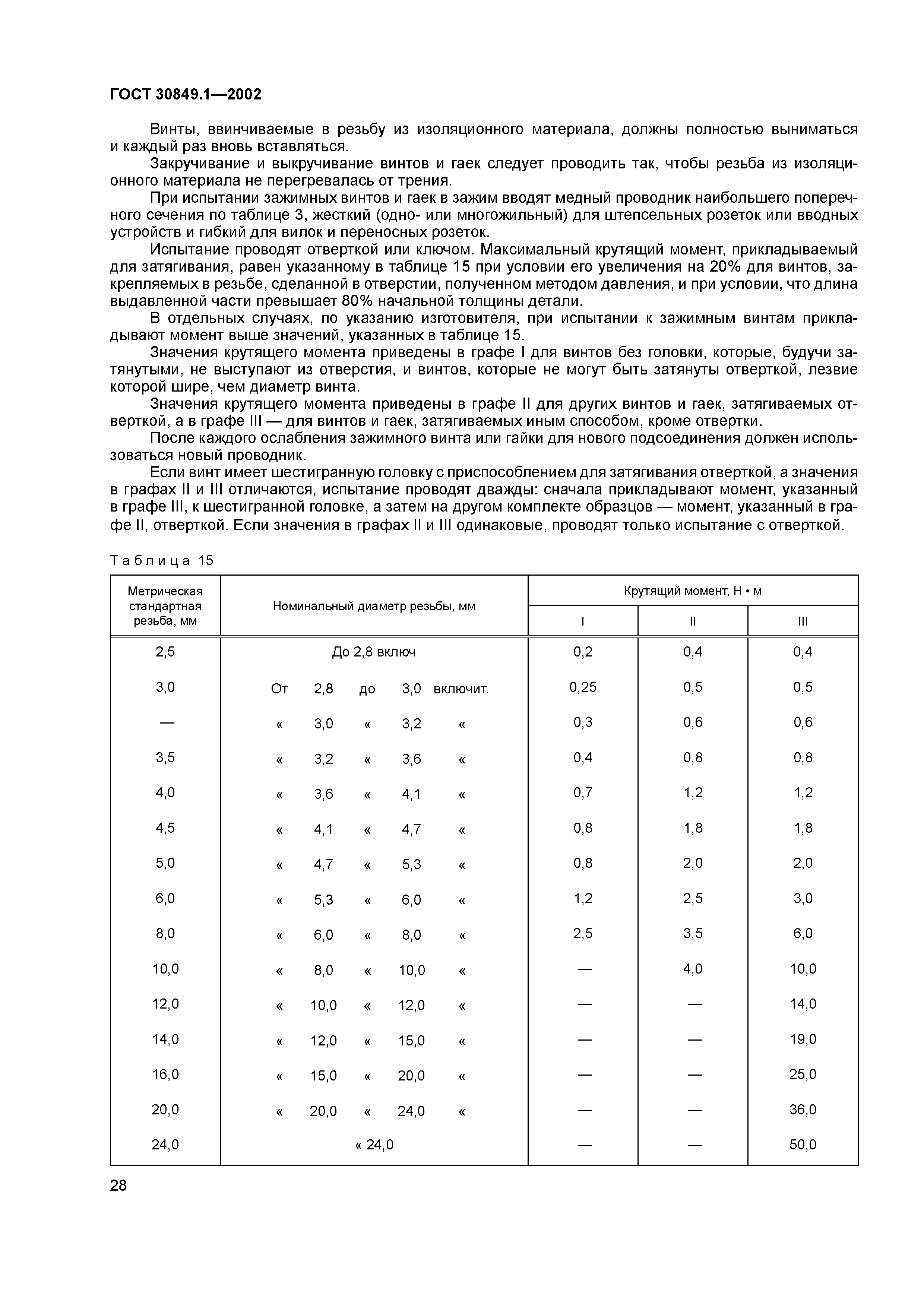

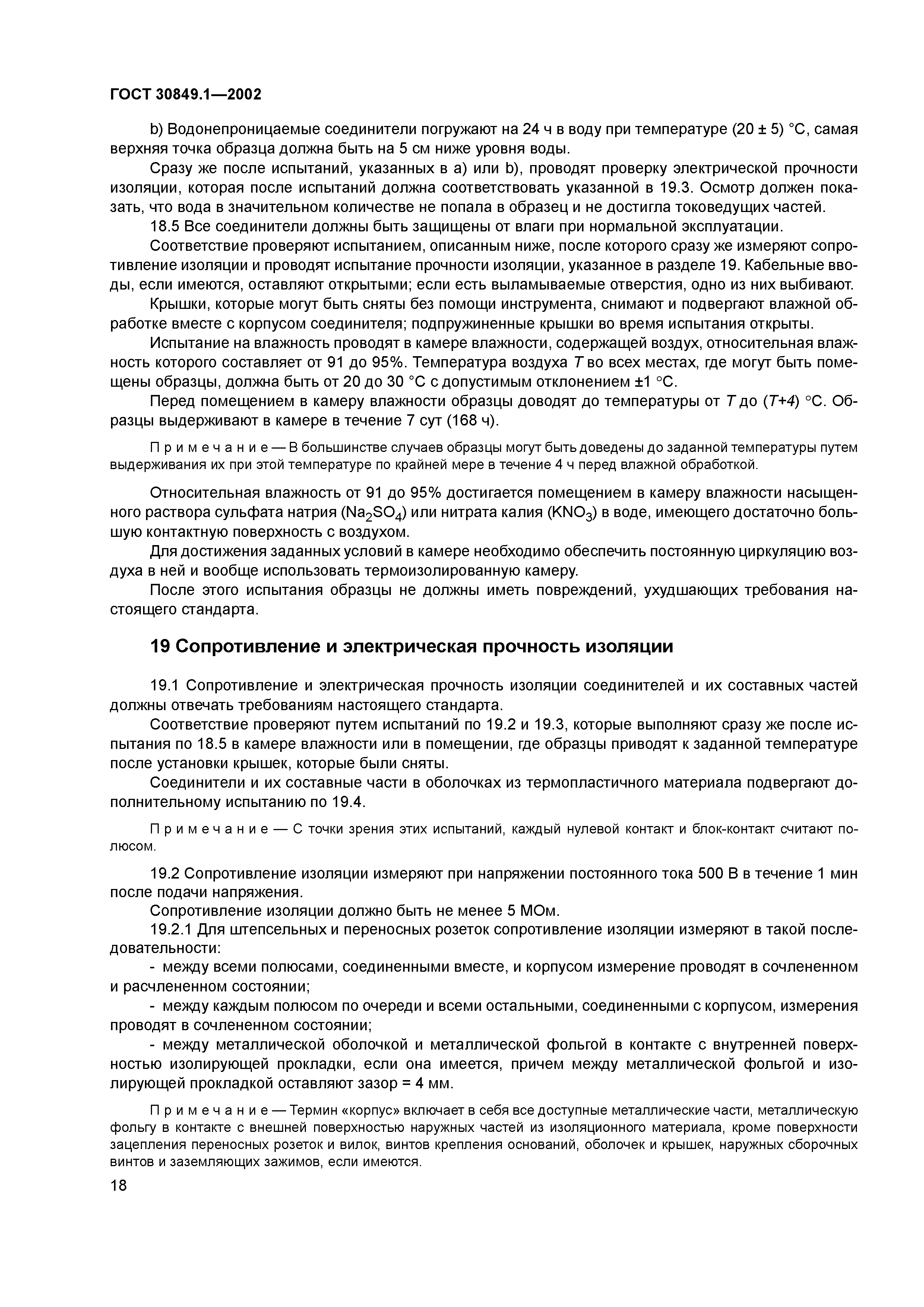

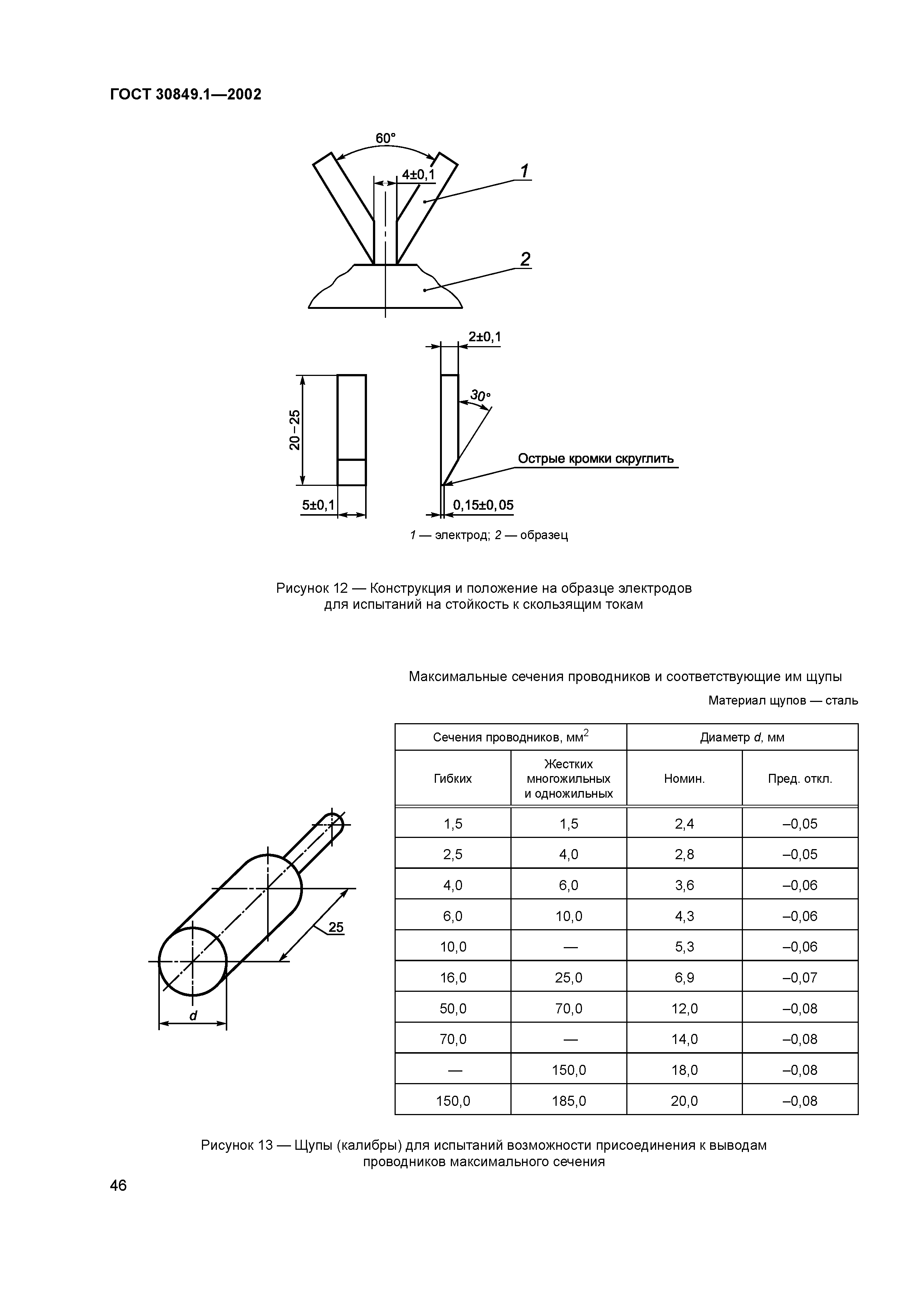

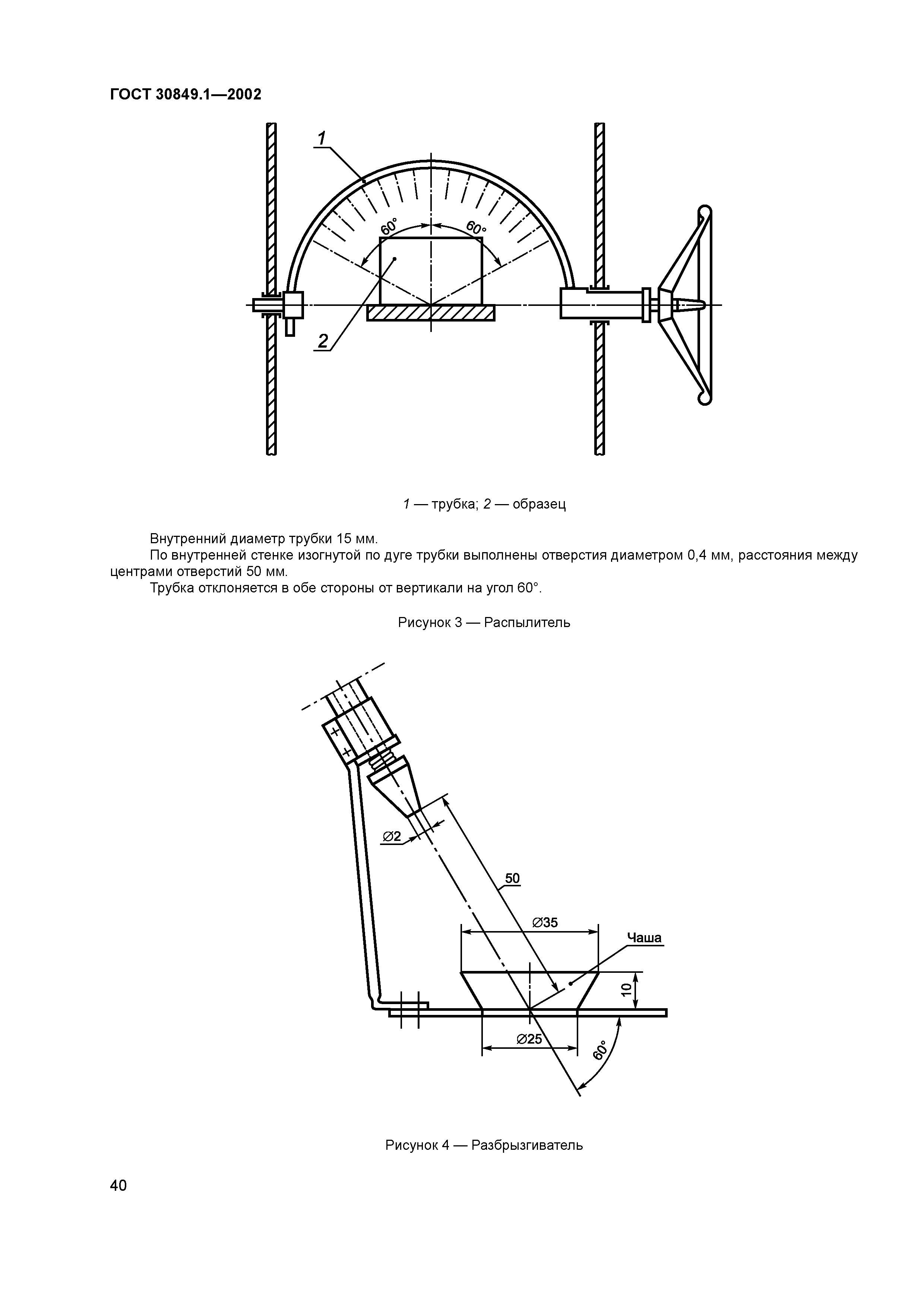

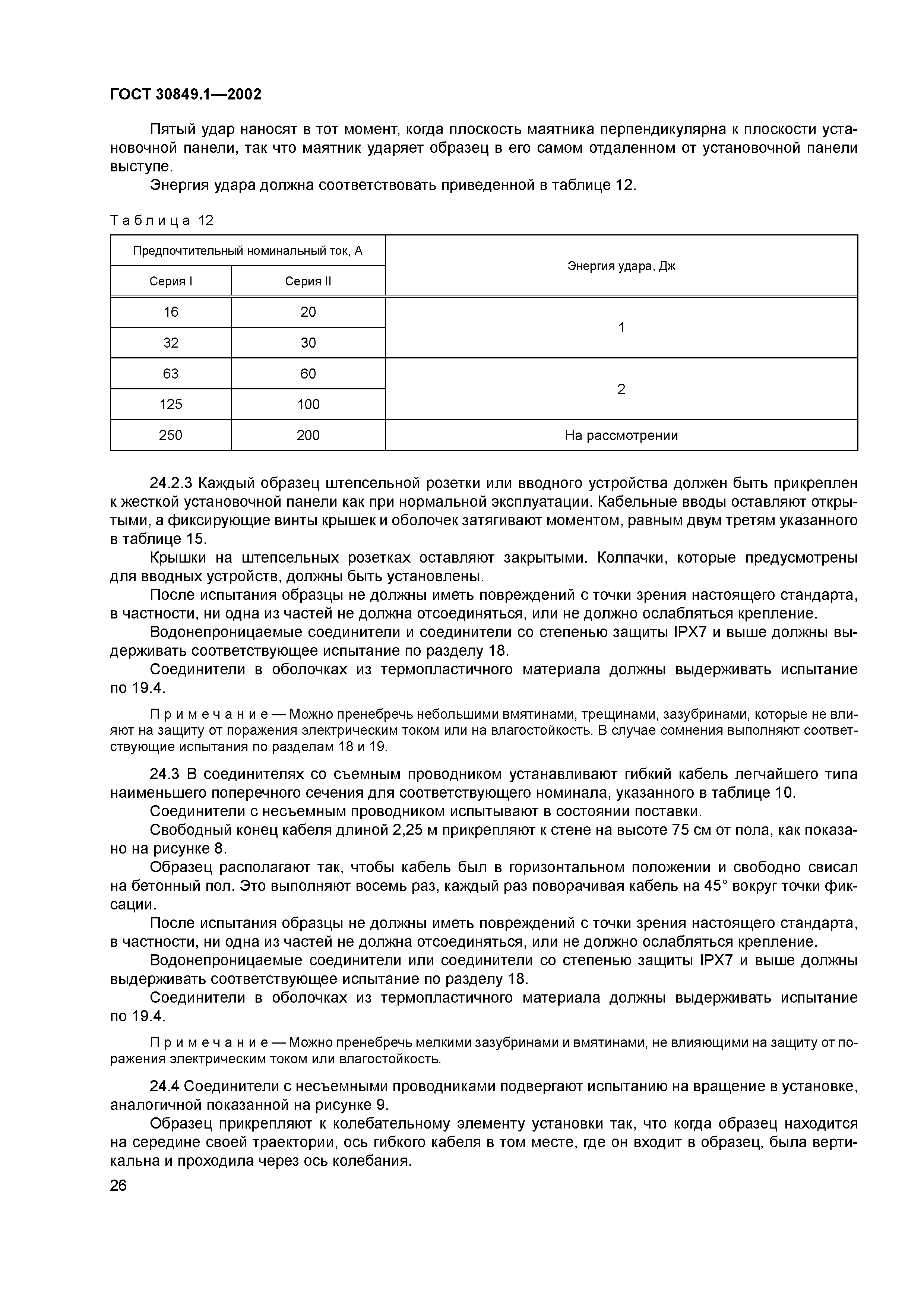

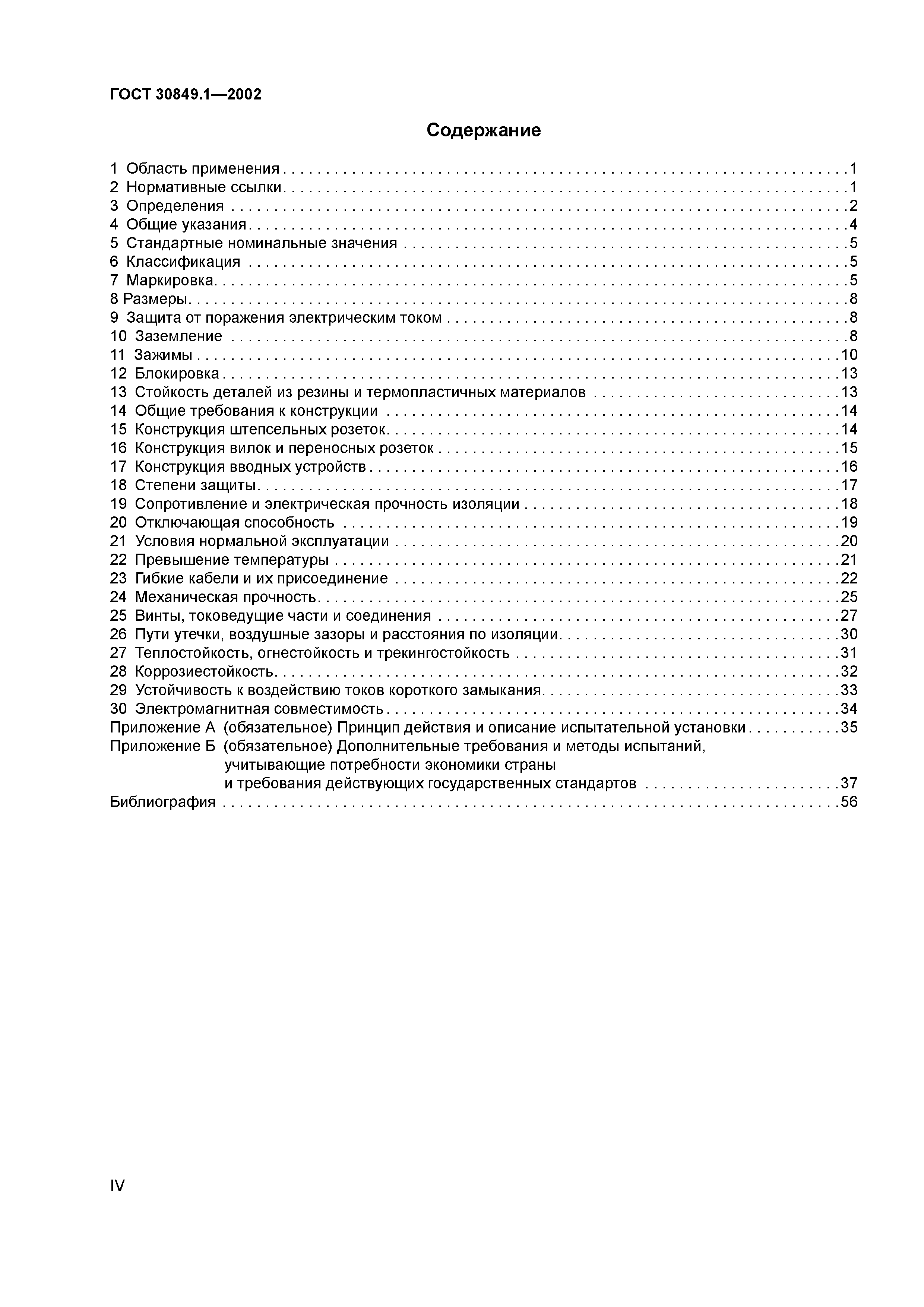

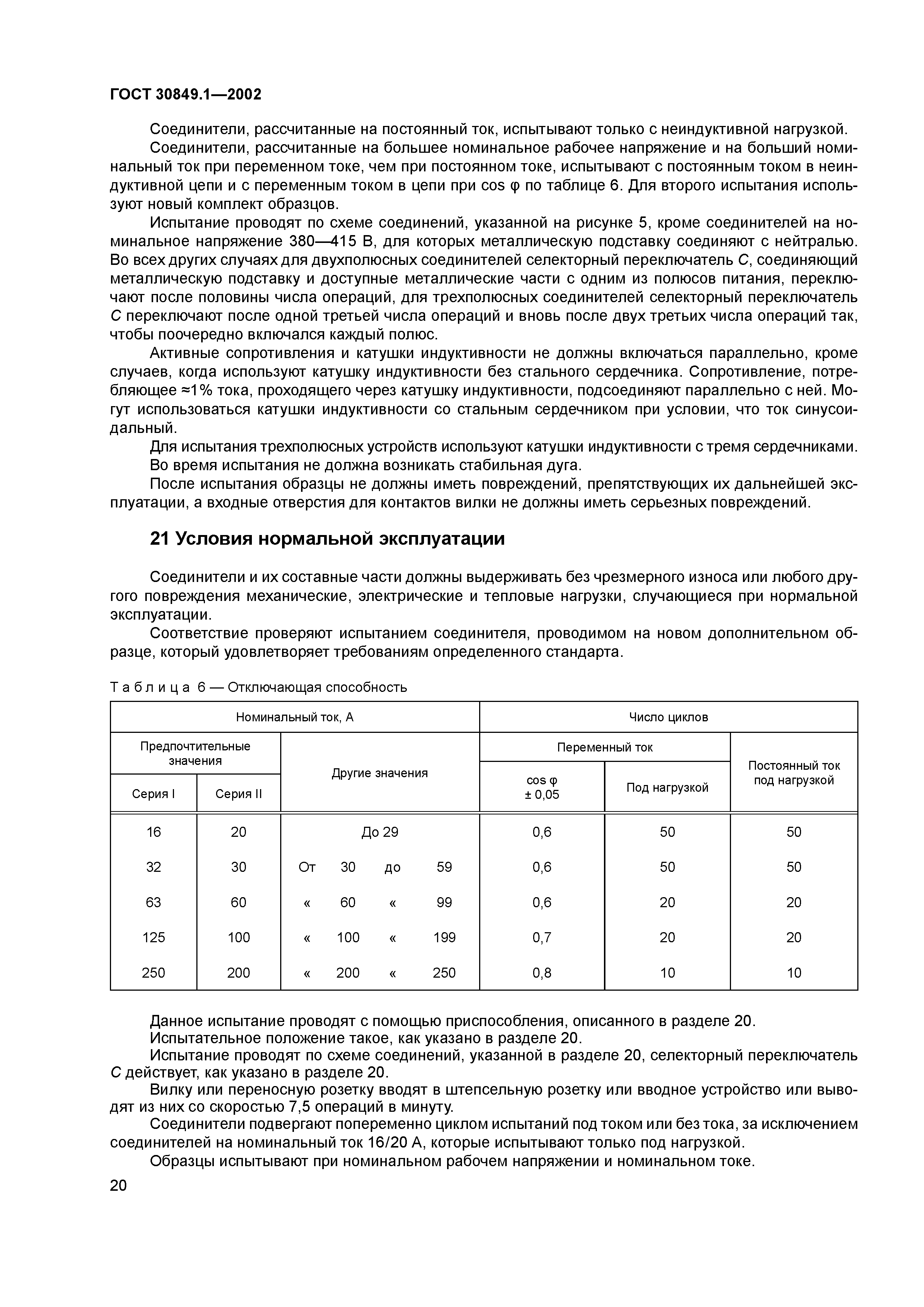

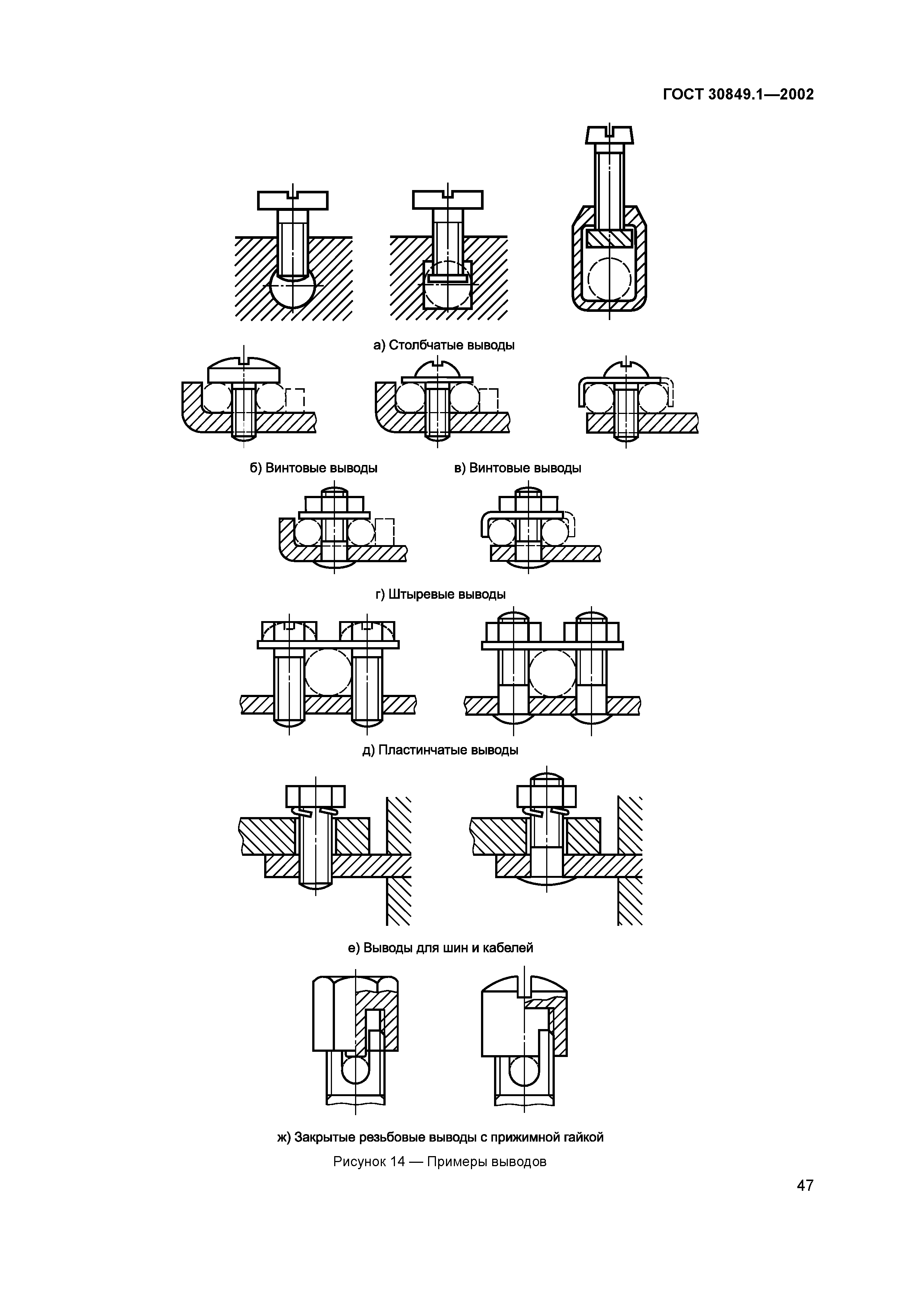

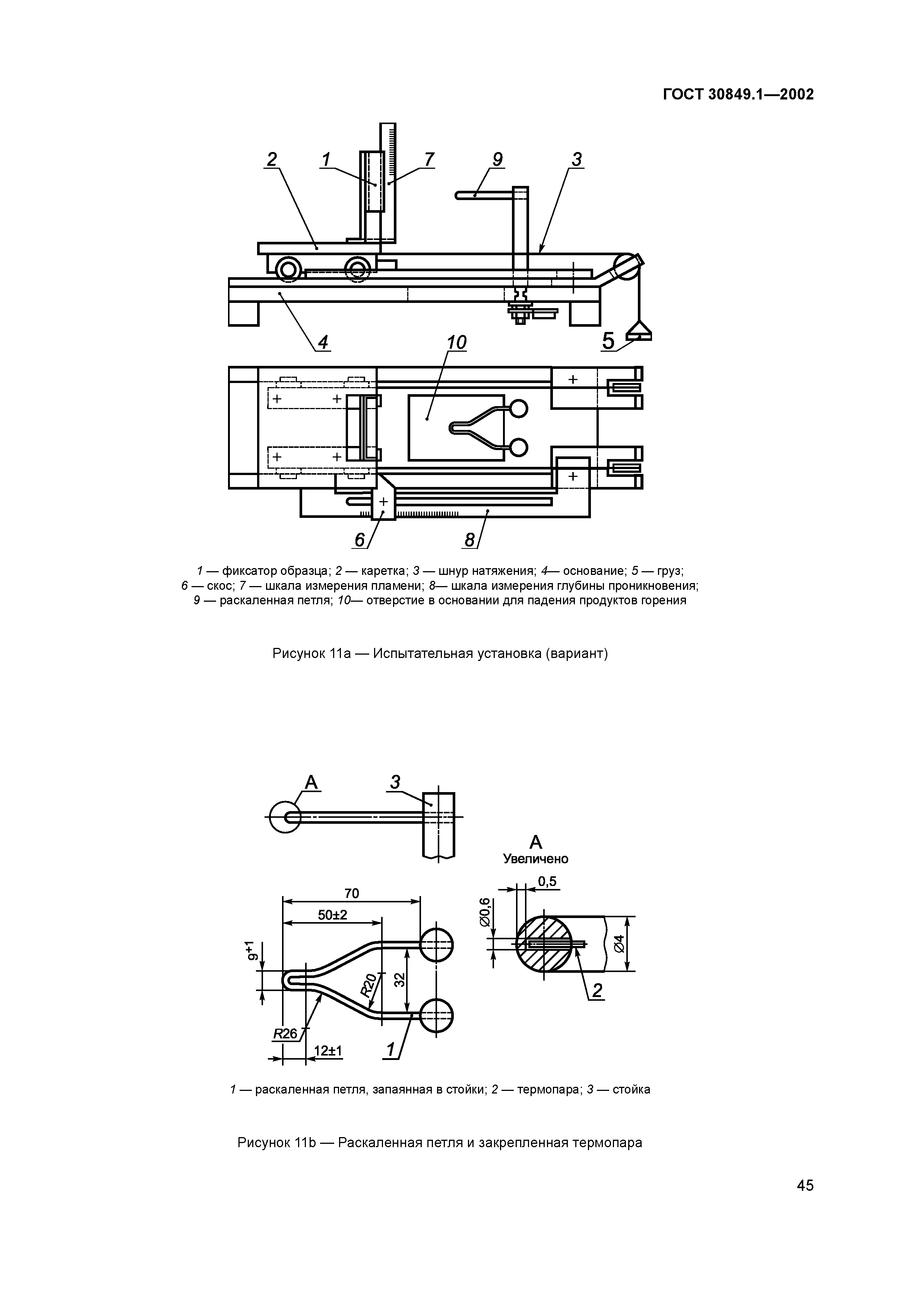

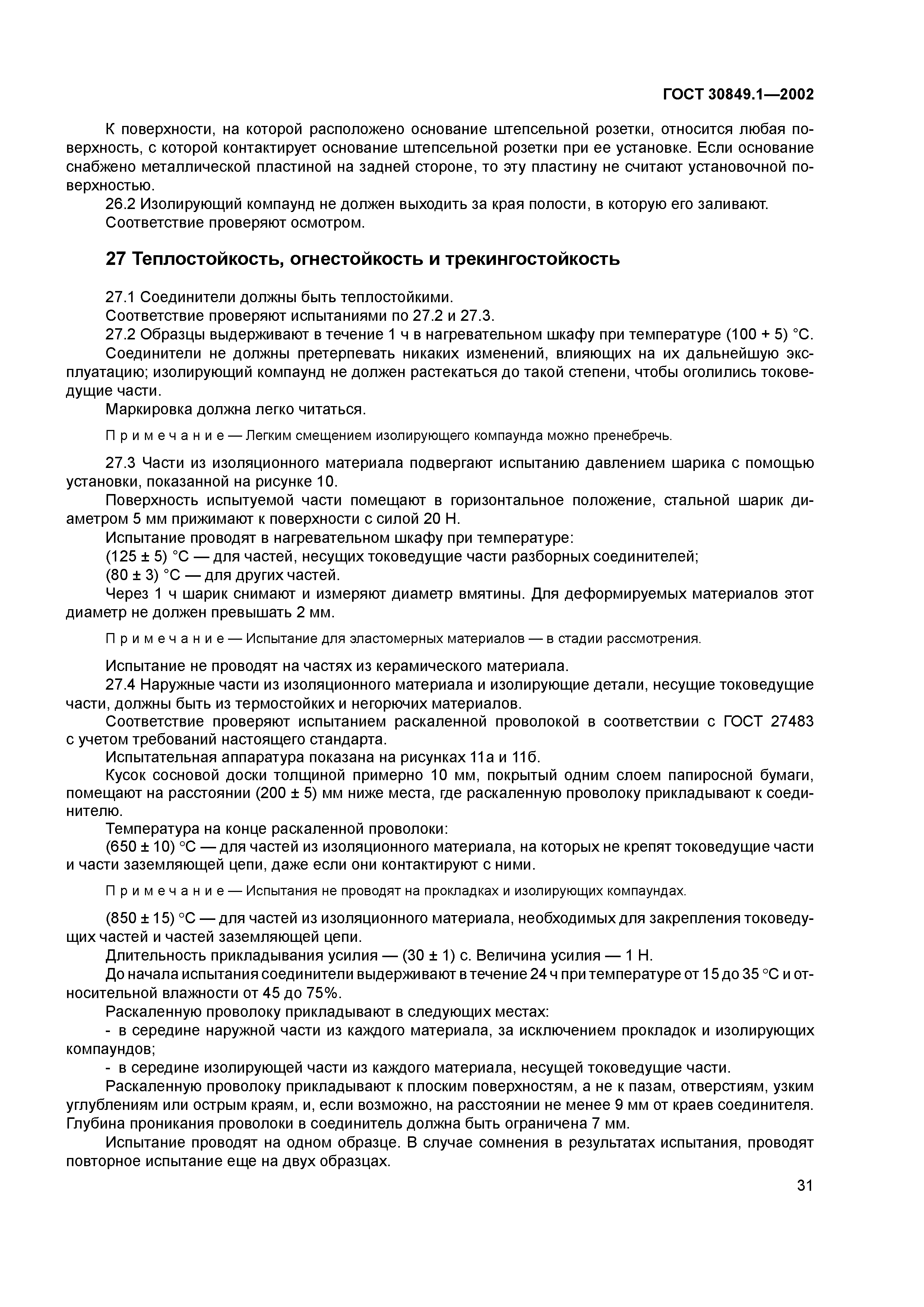

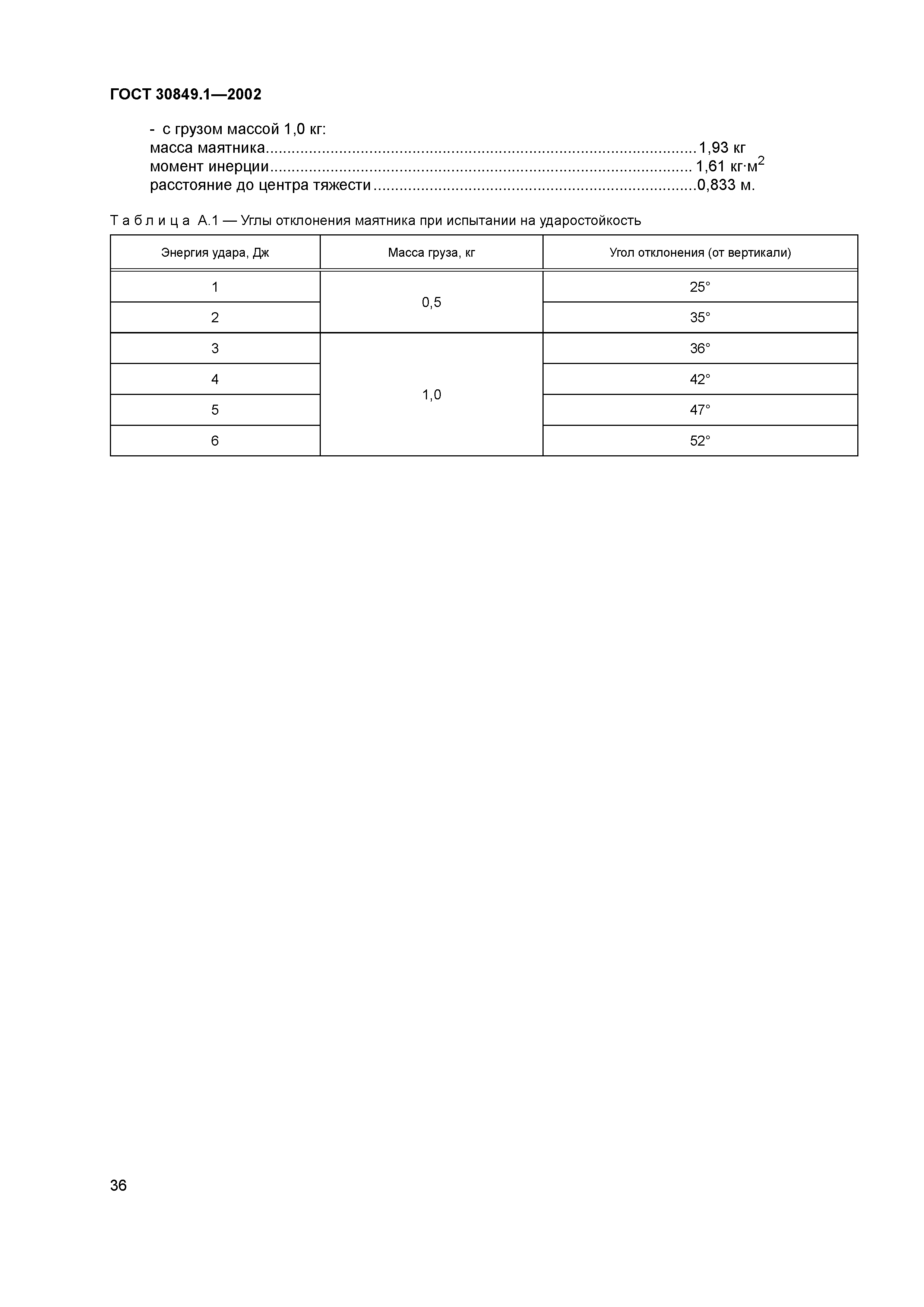

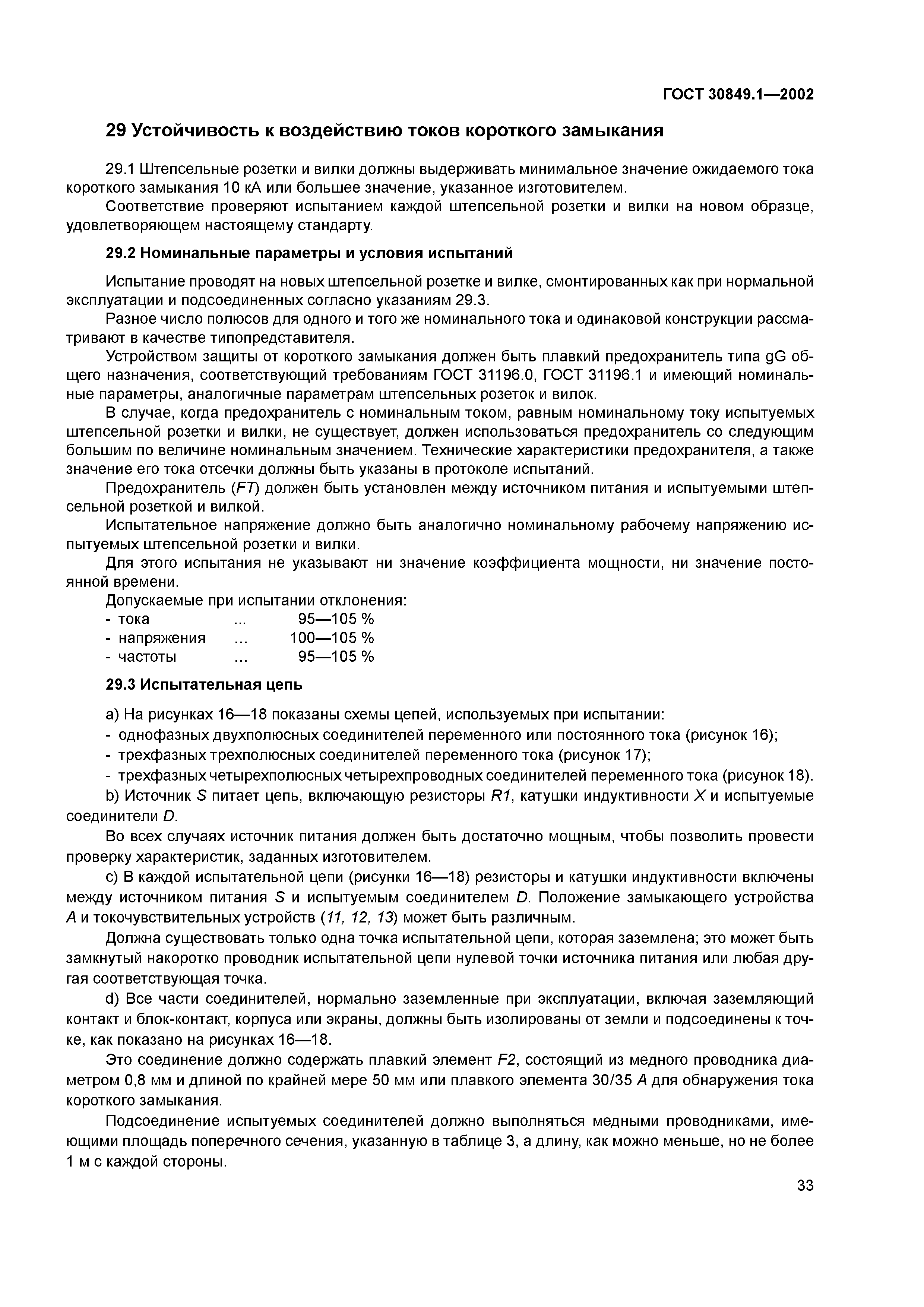

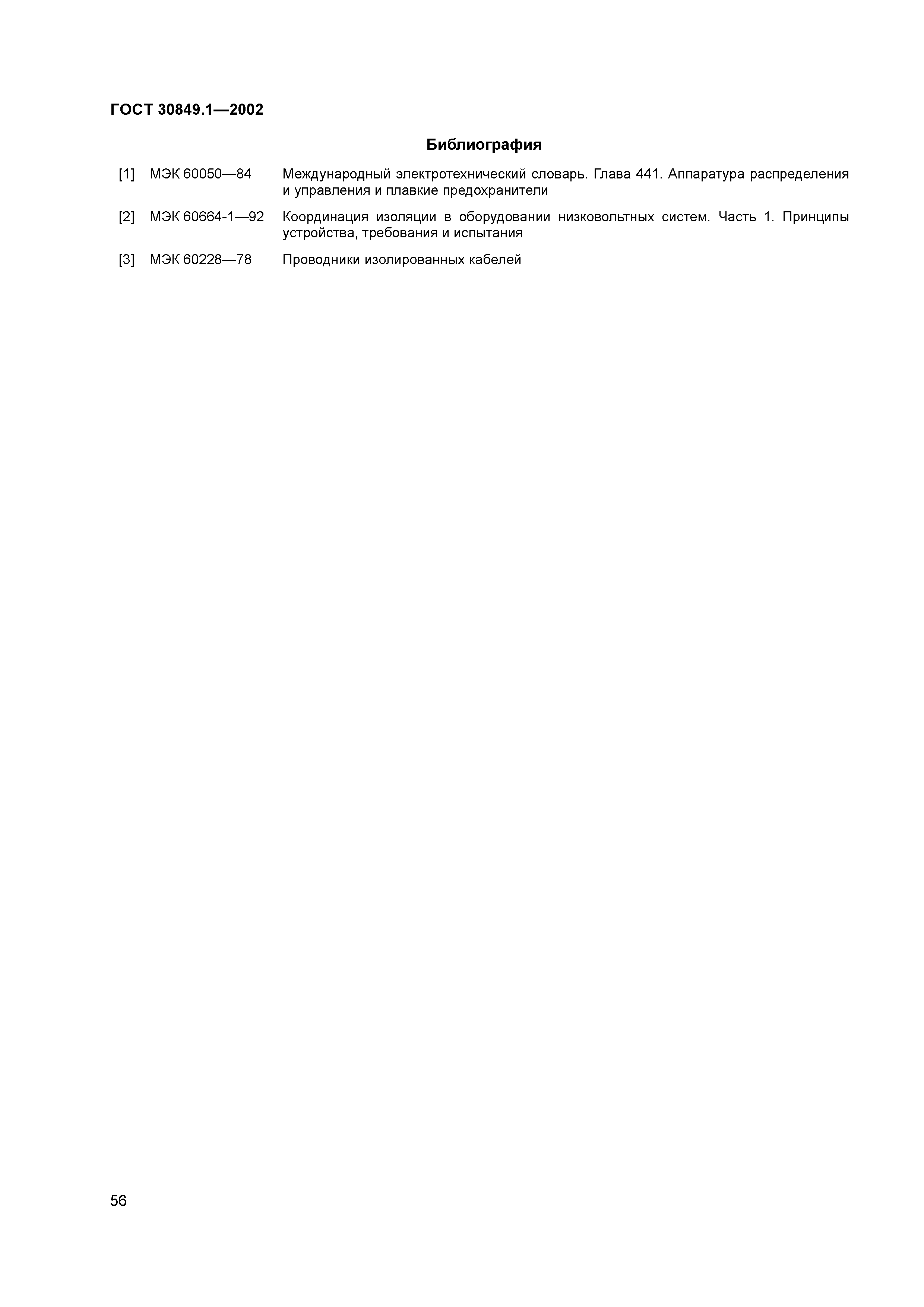

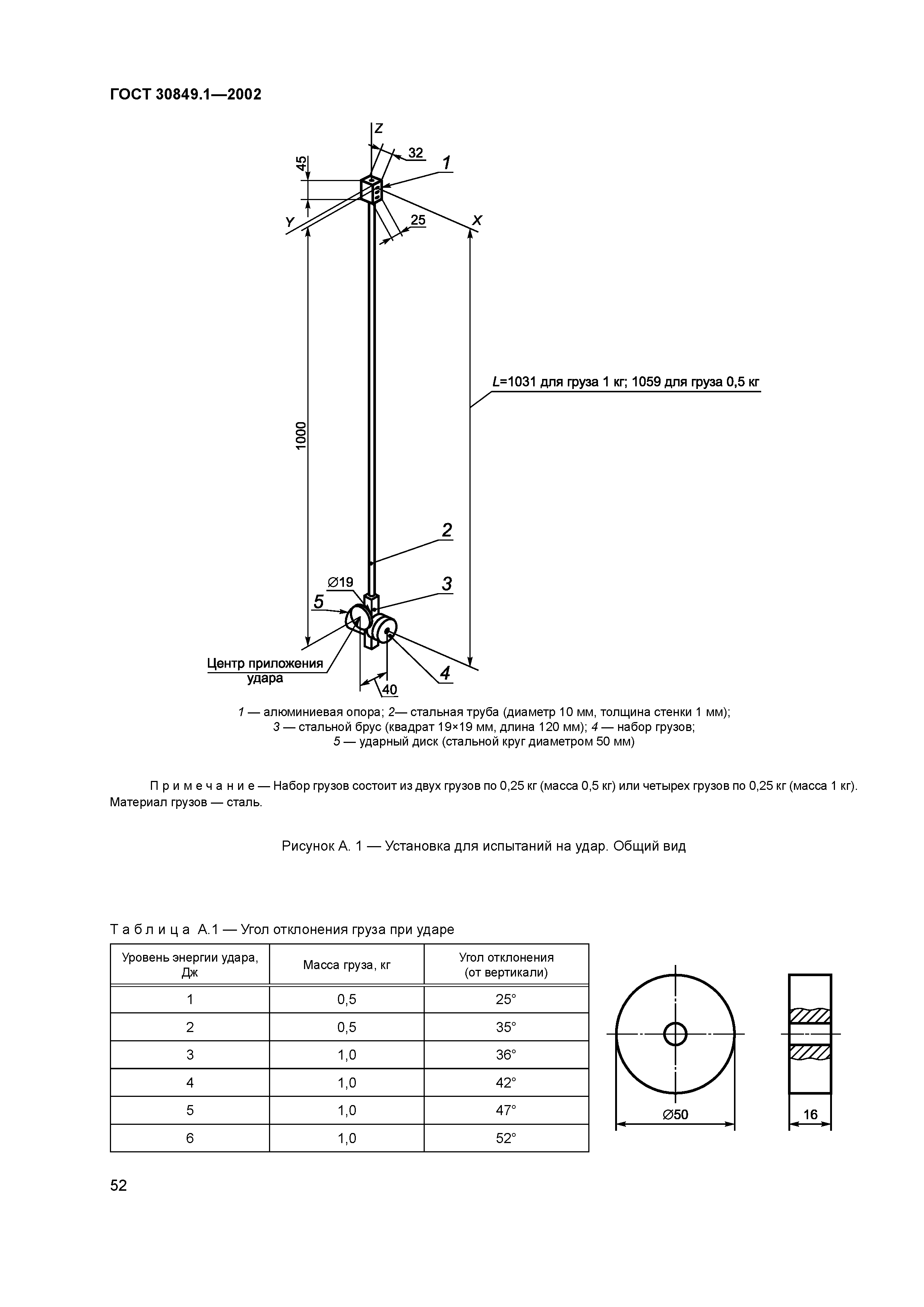

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Определения 4 Общие указания 5 Стандартные номинальные значения 6 Классификация 7 Маркировка 8 Размеры 9 Защита от поражения электрическим током 10 Заземление 11 Зажимы 12 Блокировка 13 Стойкость деталей из резины и термопластичных материалов 14 Общие требования к конструкции 15 Конструкция штепсельных розеток 16 Конструкция вилок и переносных розеток 17 Конструкция вводных устройств 18 Степени защиты 19 Сопротивление и электрическая прочность изоляции 20 Отключающая способность 21 Условия нормальной эксплуатации 22 Превышение температуры 23 Гибкие кабели и их присоединение 24 Механическая прочность 25 Винты, токоведущие части и соединения 26 Пути утечки, воздушные зазоры и расстояния по изоляции 27 Теплостойкость, огнестойкость и трекингостойкость 28 Коррозиестойкость 29 Устойчивость к воздействию токов короткого замыкания 30 Электромагнитная совместимость Приложение А (обязательное) Принцип действия и описание испытательной установки Приложение Б (обязательное) Дополнительные требования и методы испытаний, учитывающие потребности экономики страны и требования действующих государственных стандартов Библиография
Разработан:	ООО ВНИИэлектроаппарат
Утверждён:	06.11.2002 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 22) 15.11.2012 Федеральное агентство по техническому регулированию и метрологии (834-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Вилки, розетки, соединители Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Вилки, розетки, соединители Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 7399-97 «Провода и шнуры на номинальное напряжение до 450/750 В. Технические условия» ГОСТ 27483-87 «Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой» ГОСТ 27473-87 «Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде» ГОСТ 18620-86 «Изделия электротехнические. Маркировка» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 30011.3-93 «Низковольтная аппаратура распределения и управления. Часть 3. Выключатели, разъединители, выключатели-разъединители и комбинации с предохранителями» ГОСТ 7396.1-89 «Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры» ГОСТ IEC 60245-4-2011 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 4. Шнуры и гибкие кабели» ГОСТ 30851.1-2002 «Соединители электрические бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний»
