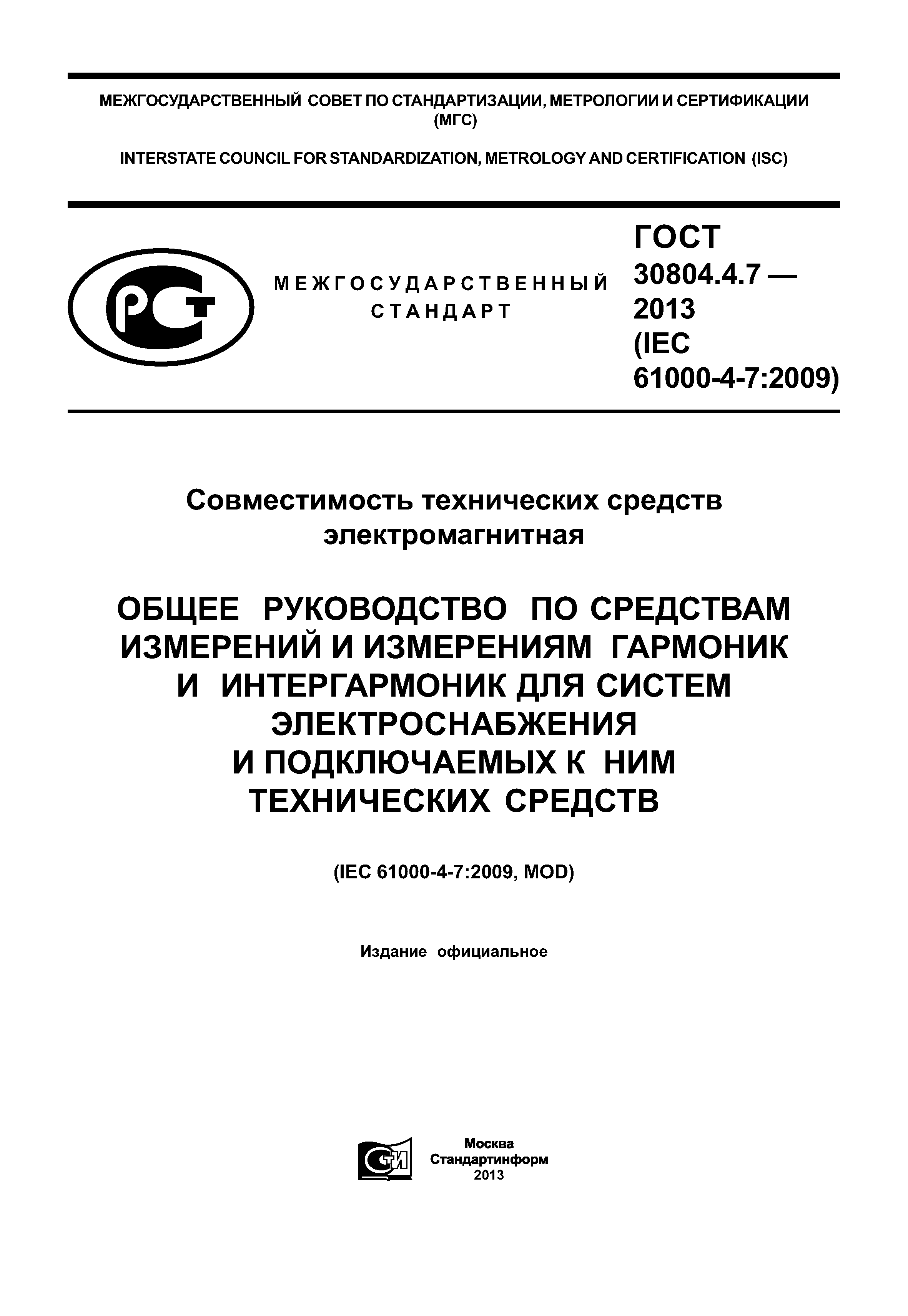

ГОСТ 30804.4.7-2013

Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств

Обозначение:	ГОСТ 30804.4.7-2013
Обозначение англ:	GOST 30804.4.7-2013
Статус:	действует
Название рус.:	Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств
Название англ.:	Electromagnetic compatibility of technical equipment. General guide on harmonics and interharmonics measuring instruments and measurement, for power supply systems and equipment connected thereto
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

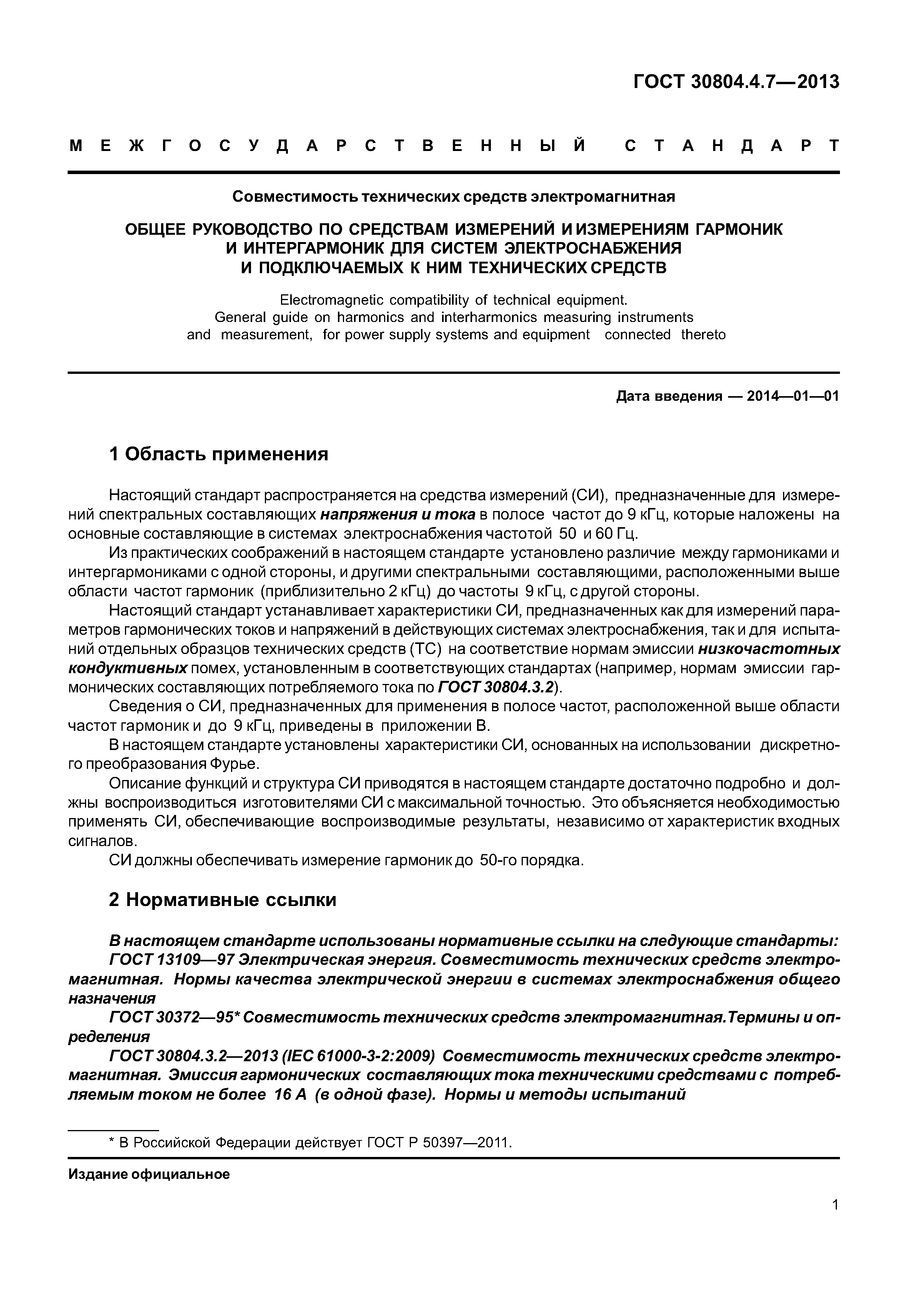

Область применения:	Стандарт распространяется на средства измерений (СИ), предназначенные для измерений спектральных составляющих напряжения и тока в полосе частот до 9 кГц, которые наложены на основные составляющие в системах электроснабжения частотой 50 и 60 Гц. Настоящий стандарт устанавливает характеристики СИ, предназначенных как для измерений параметров гармонических токов и напряжений в действующих системах электроснабжения, так и для испытаний отдельных образцов технических средств (ТС) на соответствие нормам эмиссии низкочастотных кондуктивных помех, установленным в соответствующих стандартах (например, нормам эмиссии гармонических составляющих потребляемого тока по ГОСТ 30804.3.2)

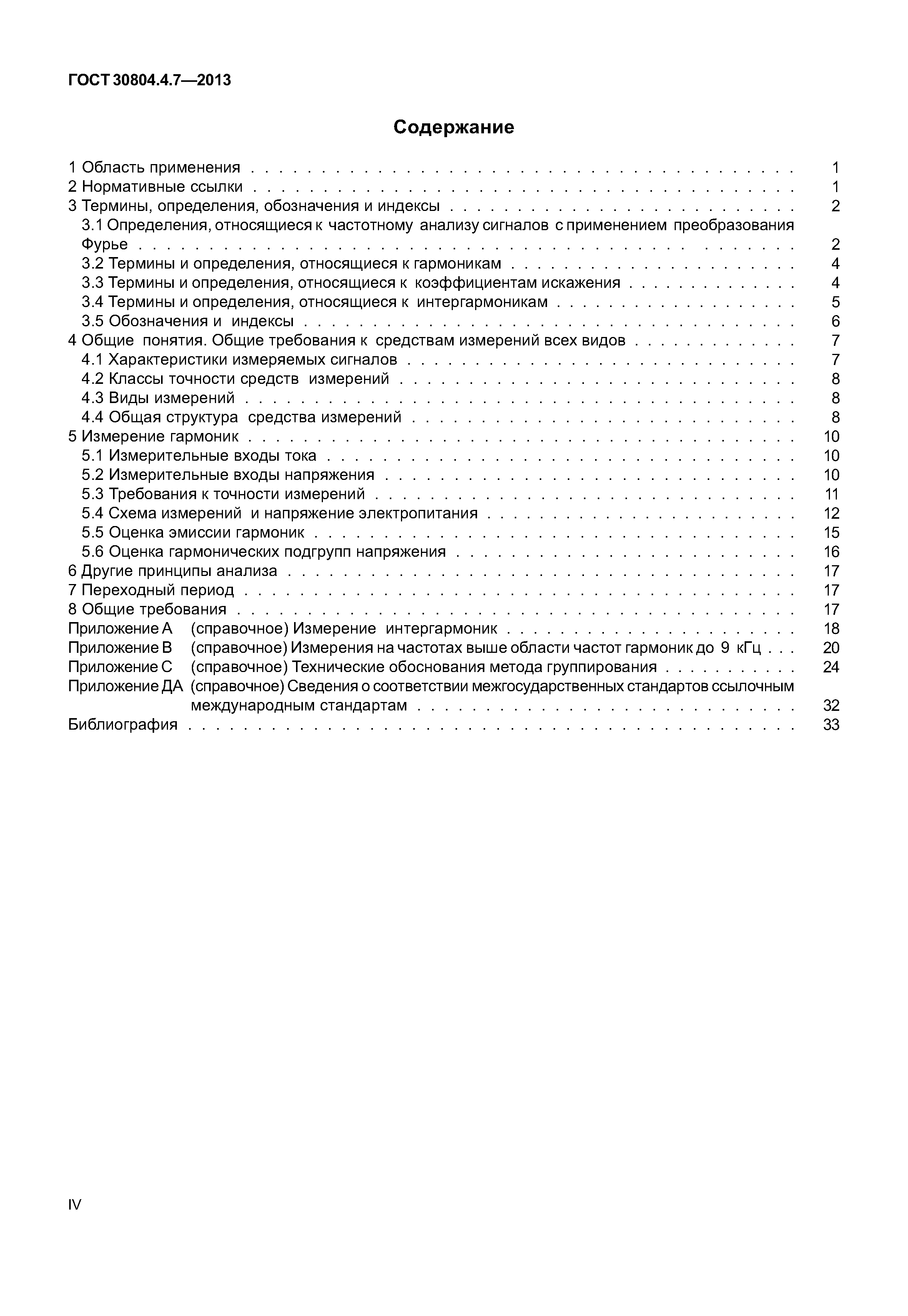

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и индексы    3.1 Определения, относящиеся к частотному анализу сигналов с применением преобразования Фурье    3.2 Термины и определения, относящиеся к гармоникам    3.3 Термины и определения, относящиеся к коэффициентам искажения   3.4 Термины и определения, относящиеся к интергармоникам    3.5 Обозначения и индексы 4 Общие понятия. Общие требования к средствам измерений всех видов    4.1 Характеристики измеряемых сигналов    4.2 Классы точности средств измерений    4.3 Виды измерений    4.4 Общая структура средства измерений 5 Измерение гармоник    5.1 Измерительные входы тока    5.2 Измерительные входы напряжения    5.3 Требования к точности измерений    5.4 Схема измерений и напряжение электропитания    5.5 Оценка эмиссии гармоник    5.6 Оценка гармонических подгрупп напряжения 6 Другие принципы анализа 7 Переходный период 8 Общие требования Приложение А (справочное) Измерение интергармоник Приложение В (справочное) Измерения на частотах выше области частот гармоник до 9 кГц Приложение С (справочное) Технические обоснования метода группирования Приложение ДА (справочное) Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам Библиография
Разработан:	ЗАО НИЦ САМТЭС ТК 30 Электромагнитная совместимость технических средств
Утверждён:	25.03.2013 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 55-П) 22.07.2013 Федеральное агентство по техническому регулированию и метрологии (429-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Электромагнитная совместимость (EMS) Защищенность Излучение Экология ТЕЛЕКОММУНИКАЦИИ. АУДИО-И ВИДЕОТЕХНИКА Электромагнитная совместимость (EMS) Защищенность Излучение Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Телекоммуникации. Аудио- и видеотехника
Нормативные ссылки:	ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» ГОСТ Р 50397-2011 «Совместимость технических средств электромагнитная. Термины и определения» ГОСТ 30804.4.30-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии» ГОСТ 30805.16.2.1-2013 «Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 2-1. Методы измерений параметров индустриальных радиопомех и помехоустойчивости. Измерение кондуктивных радиопомех» ГОСТ 30804.3.2-2013 «Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний» ГОСТ 30804.3.12-2013 «Совместимость технических средств электромагнитная. Нормы гармонических составляющих тока, создаваемых техническими средствами с потребляемым током более 16 А, но не более 75 А (в одной фазе), подключаемыми к низковольтным распределительным системам электроснабжения. Нормы и методы испытаний» ГОСТ 30805.16.1.1-2013 «Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1-1. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Приборы для измерения индустриальных радиопомех»
