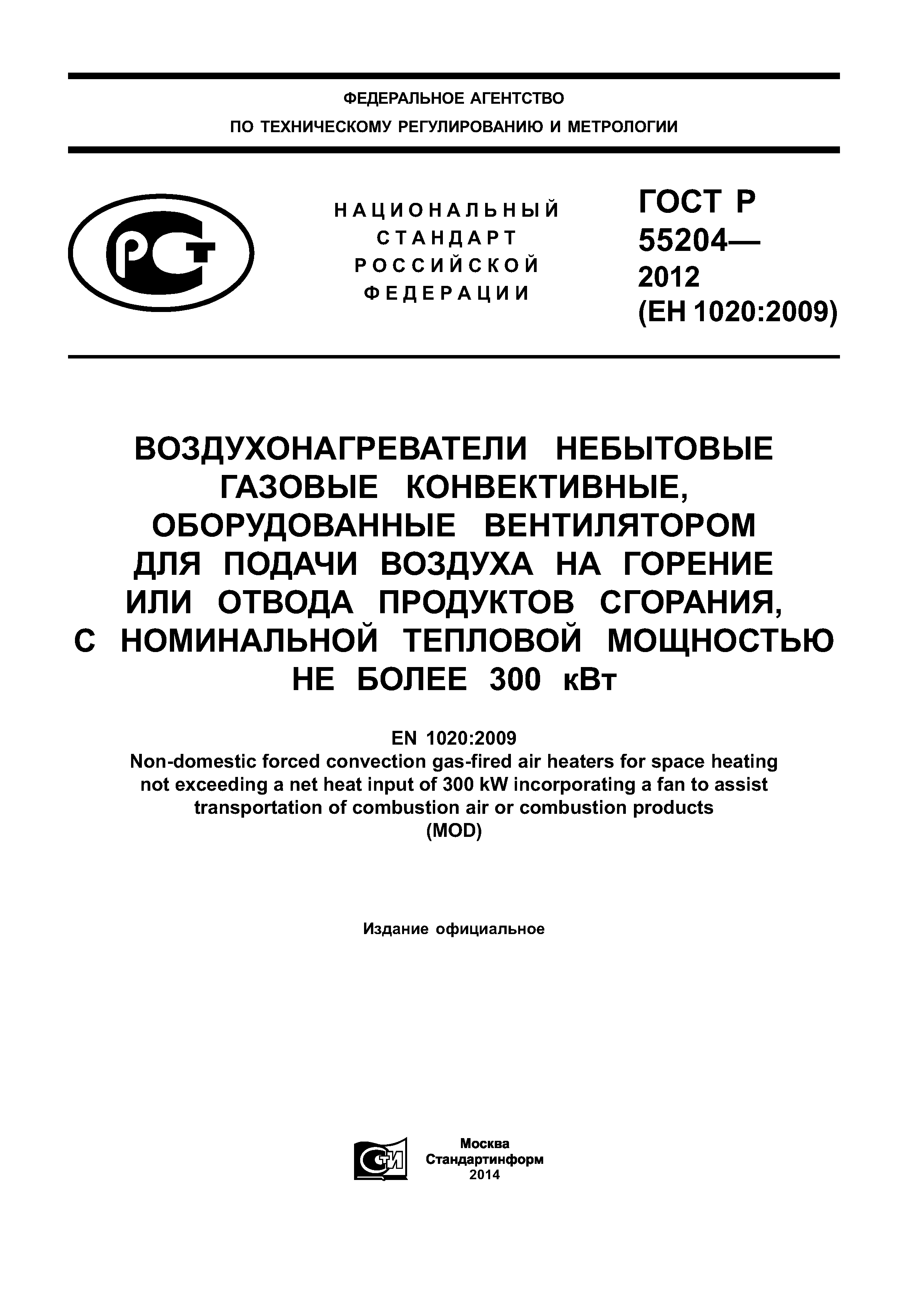

ГОСТ Р 55204-2012

Воздухонагреватели небытовые газовые конвективные, оборудованные вентилятором для подачи воздуха на горение или отвода продуктов сгорания, с номинальной тепловой мощностью не более 300 кВт

Обозначение:	ГОСТ Р 55204-2012
Обозначение англ:	GOST R 55204-2012
Статус:	введен впервые
Название рус.:	Воздухонагреватели небытовые газовые конвективные, оборудованные вентилятором для подачи воздуха на горение или отвода продуктов сгорания, с номинальной тепловой мощностью не более 300 кВт
Название англ.:	Non-domestic gas-fired convective air heaters, incorporating a fan to transportation of combustion air or combustion products, nominal heat output of up to 300 kW
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.2014

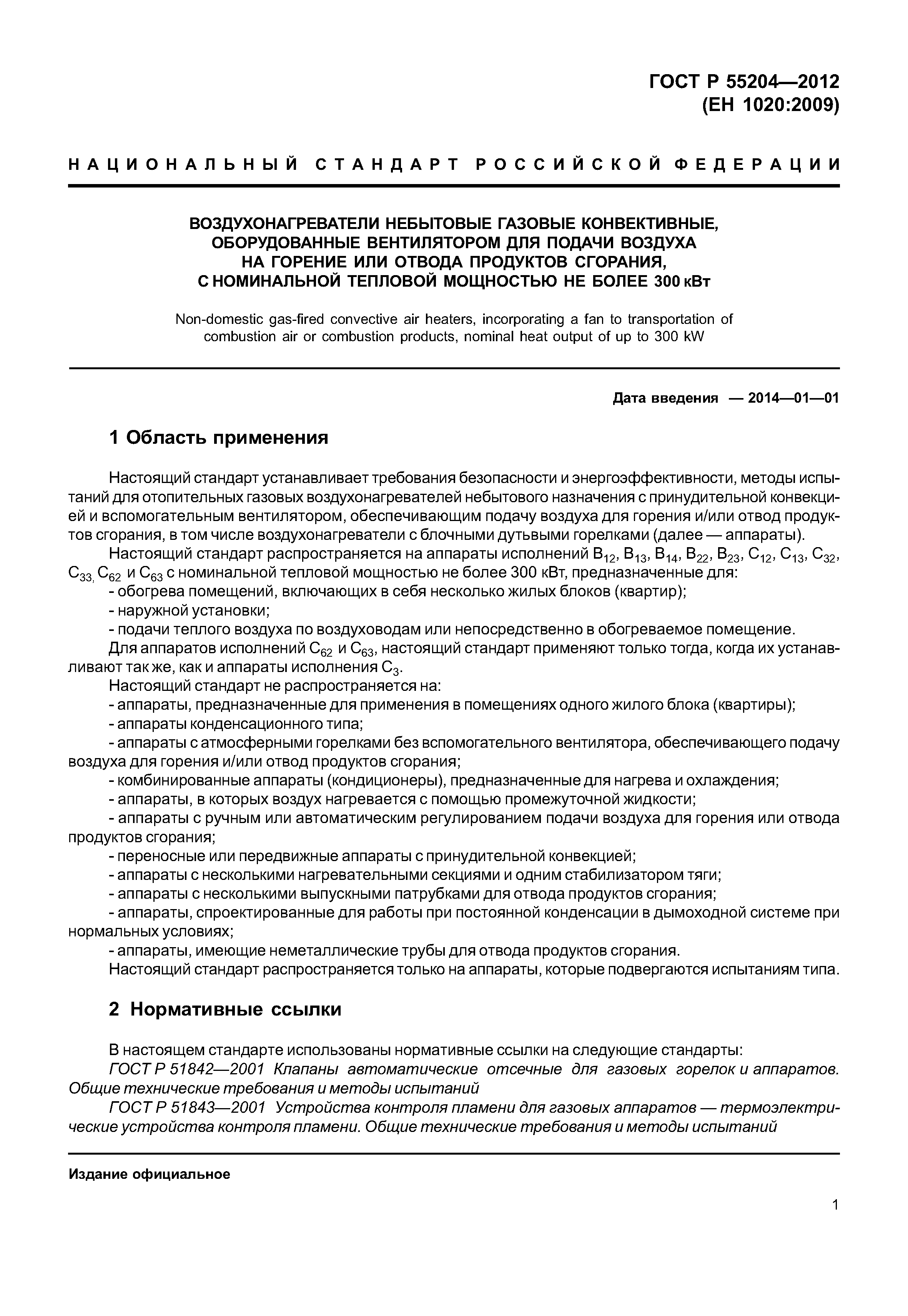

Область применения:	Стандарт устанавливает требования безопасности и энергоэффективности, методы испытаний для отопительных газовых воздухонагревателей небытового назначения с принудительной конвекцией и вспомогательным вентилятором, обеспечивающим подачу воздуха для горения и/или отвод продуктов сгорания, в том числе воздухонагреватели с блочными дутьвыми горелками. Стандарт распространяется на аппараты исполнений В12, В13, В14, В22, В23, С12, С13, С32, С33, С62 и С63 с номинальной тепловой мощностью не более 300 кВт, предназначенные для: - обогрева помещений, включающих в себя несколько жилых блоков (квартир); - наружной установки; - подачи теплого воздуха по воздуховодам или непосредственно в обогреваемое помещение. Для аппаратов исполнений С62 и С63, стандарт применяют только тогда, когда их устанавливают так же, как и аппараты исполнения С3. Стандарт не распространяется на: - аппараты, предназначенные для применения в помещениях одного жилого блока (квартиры); - аппараты конденсационного типа; - аппараты с атмосферными горелками без вспомогательного вентилятора, обеспечивающего подачу воздуха для горения и/или отвод продуктов сгорания; - комбинированные аппараты (кондиционеры), предназначенные для нагрева и охлаждения; - аппараты, в которых воздух нагревается с помощью промежуточной жидкости; - аппараты с ручным или автоматическим регулированием подачи воздуха для горения или отвода продуктов сгорания; - переносные или передвижные аппараты с принудительной конвекцией; - аппараты с несколькими нагревательными секциями и одним стабилизатором тяги; - аппараты с несколькими выпускными патрубками для отвода продуктов сгорания; - аппараты, спроектированные для работы при постоянной конденсации в дымоходной системе при нормальных условиях; - аппараты, имеющие неметаллические трубы для отвода продуктов сгорания.

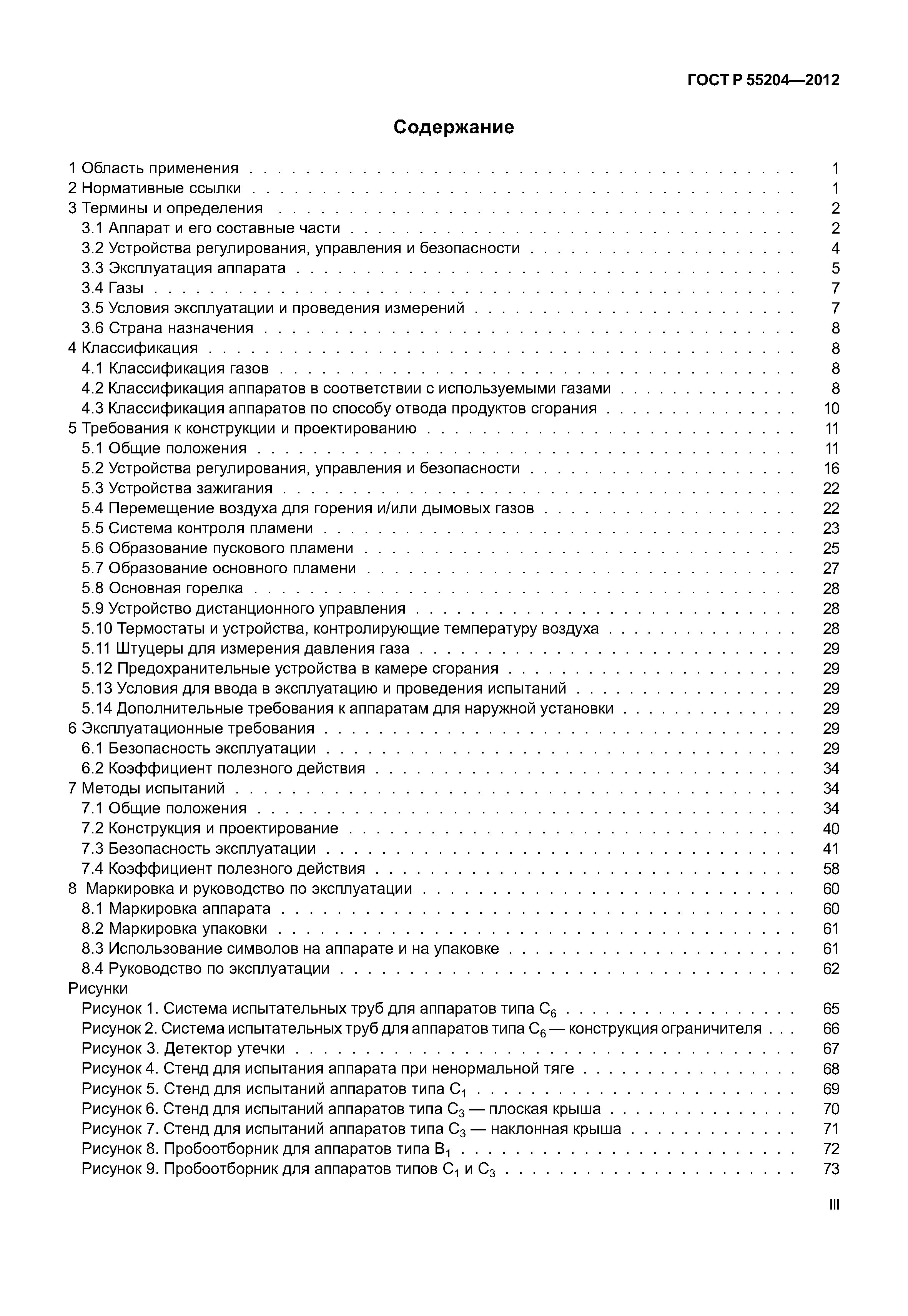

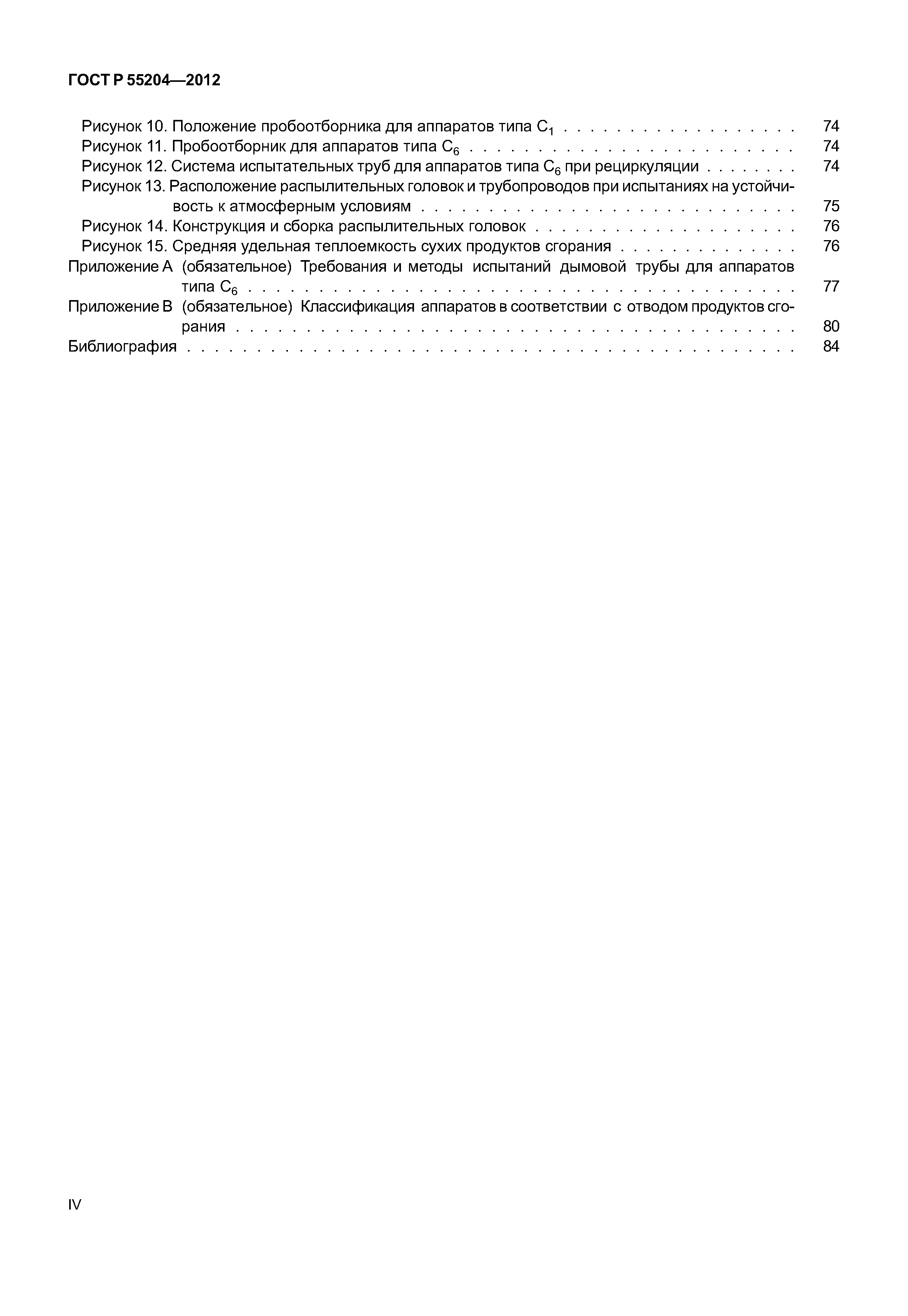

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Аппарат и его составные части    3.2 Устройства регулирования, управления и безопасности    3.3 Эксплуатация аппарата    3.4 Газы    3.5 Условия эксплуатации и проведения измерений    3.6 Страна назначения 4 Классификация    4.1 Классификация газов    4.2 Классификация аппаратов в соответствии с используемыми газами    4.3 Классификация аппаратов по способу отвода продуктов сгорания 5 Требования к конструкции и проектированию    5.1 Общие положения    5.2 Устройства регулирования, управления и безопасности    5.3 Устройства зажигания    5.4 Перемещение воздуха для горения и/или дымовых газов    5.5 Система контроля пламени    5.6 Образование пускового пламени    5.7 Образование основного пламени    5.8 Основная горелка    5.9 Устройство дистанционного управления    5.10 Термостаты и устройства, контролирующие температуру воздуха    5.11 Штуцеры для измерения давления газа    5.12 Предохранительные устройства в камере сгорания    5.13 Условия для ввода в эксплуатацию и проведения испытаний    5.14 Дополнительные требования к аппаратам для наружной установки 6 Эксплуатационные требования    6.1 Безопасность эксплуатации    6.2 Коэффициент полезного действия 7 Методы испытаний    7.1 Общие положения    7.2 Конструкция и проектирование    7.3 Безопасность эксплуатации    7.4 Коэффициент полезного действия 8 Маркировка и руководство по эксплуатации    8.1 Маркировка аппарата    8.2 Маркировка упаковки    8.3 Использование символов на аппарате и на упаковке    8.4 Руководство по эксплуатации Рисунки Рисунок 1. Система испытательных труб для аппаратов типа С6 Рисунок 2. Система испытательных труб для аппаратов типа С6 - конструкция ограничителя Рисунок 3. Детектор утечки Рисунок 4. Стенд для испытания аппарата при ненормальной тяге Рисунок 5. Стенд для испытаний аппаратов типа С1 Рисунок 6. Стенд для испытаний аппаратов типа С3 - плоская крыша Рисунок 7. Стенд для испытаний аппаратов типа С3 - наклонная крыша Рисунок 8. Пробоотборник для аппаратов типа В1 Рисунок 9. Пробоотборник для аппаратов типов С1 и С3 Рисунок 10. Положение пробоотборника для аппаратов типа С1 Рисунок 11. Пробоотборник для аппаратов типа С6 Рисунок 12. Система испытательных труб для аппаратов типа С6 при рециркуляции Рисунок 13. Расположение распылительных головок и трубопроводов при испытаниях на устойчивость к атмосферным условиям Рисунок 14. Конструкция и сборка распылительных головок Рисунок 15. Средняя удельная теплоемкость сухих продуктов сгорания Приложение А (обязательное) Требования и методы испытаний дымовой трубы для аппаратов типа С6 Приложение В (обязательное) Классификация аппаратов в соответствии с отводом продуктов сгорания Библиография
Разработан:	ФГУП СТАНДАРТИНФОРМ ФГУП ВНИИНМАШ ООО СИЦ ЭТИГАЗ
Утверждён:	26.11.2012 Федеральное агентство по техническому регулированию и метрологии (1199-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия БЫТОВАЯ ТЕХНИКА И ТОРГОВОЕ ОБОРУДОВАНИЕ. ОТДЫХ. СПОРТ Бытовые, торговые и промышленные нагревательные приборы Газовые нагреватели СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Инженерное оборудование зданий в целом Экология БЫТОВАЯ ТЕХНИКА И ТОРГОВОЕ ОБОРУДОВАНИЕ. ОТДЫХ. СПОРТ Бытовые, торговые и промышленные нагревательные приборы Газовые нагреватели СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Инженерное оборудование зданий в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Строительные материалы и строительство

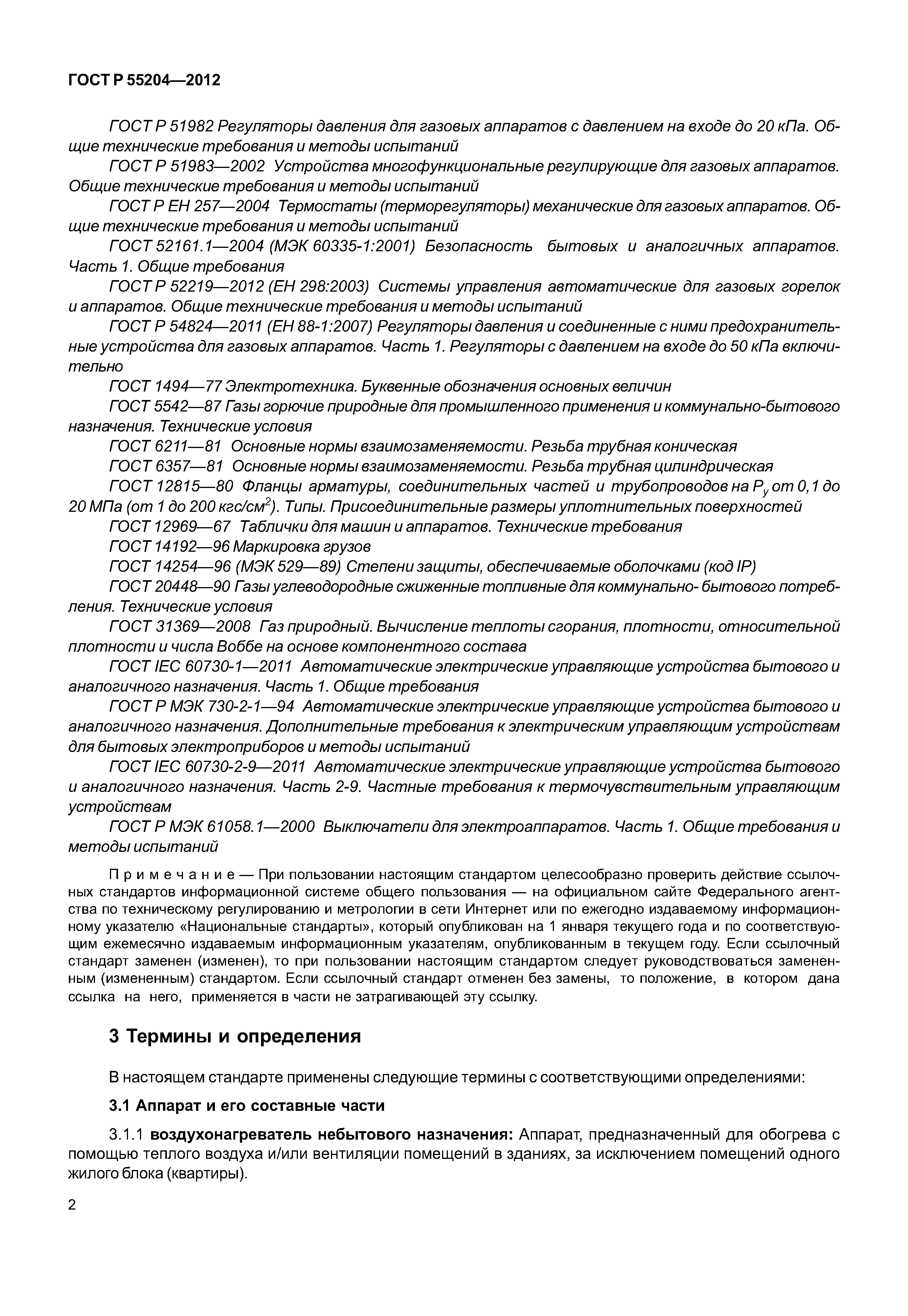

Нормативные ссылки:	ГОСТ 14192-96 «Маркировка грузов» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 5542-87 «Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия» ГОСТ 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ Р 51843-2001 «Устройства контроля пламени для газовых аппаратов. Термоэлектрические устройства контроля пламени. Общие технические требования и методы испытаний» ГОСТ Р 51983-2002 «Устройства многофункциональные регулирующие для газовых аппаратов. Общие технические требования и методы испытаний» ГОСТ Р 51982-2002 «Регуляторы давления для газовых аппаратов с давлением на входе до 20 кПа. Общие технические требования и методы испытаний» ГОСТ 1494-77 «Электротехника. Буквенные обозначения основных величин» ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая» ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» ГОСТ Р МЭК 61058.1-2000 «Выключатели для электроприборов. Часть 1. Общие требования и методы испытаний» ГОСТ Р МЭК 730-2-1-94 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Дополнительные требования к электрическим управляющим устройствам для бытовых электроприборов и методы испытаний» ГОСТ Р 51842-2001 «Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний» ГОСТ Р ЕН 257-2004 «Термостаты (терморегуляторы) механические для газовых аппаратов. Общие технические требования и методы испытаний» ГОСТ Р 52161.1-2004 «Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования» ГОСТ 31369-2008 «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава» ГОСТ Р 54824-2011 «Регуляторы давления и соединенные с ними предохранительные устройства для газовых аппаратов. Часть 1. Регуляторы с давлением на входе до 50 кПа включительно» ГОСТ IEC 60730-1-2011 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 1. Общие требования» ГОСТ IEC 60730-2-9-2011 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Часть 2-9. Частные требования к термочувствительным управляющим устройствам» ГОСТ Р 52219-2012 «Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний»
