ГОСТ Р 54824-2011

Регуляторы давления и соединенные с ними предохранительные устройства для газовых аппаратов. Часть 1. Регуляторы с давлением на входе до 50 кПа включительно

Обозначение:	ГОСТ Р 54824-2011
Обозначение англ:	GOST R 54824-2011
Статус:	взамен
Название рус.:	Регуляторы давления и соединенные с ними предохранительные устройства для газовых аппаратов. Часть 1. Регуляторы с давлением на входе до 50 кПа включительно
Название англ.:	Pressure regulators and associated safety devices for gas appliances. Pressure regulators for inlet pressures up to and including 50 kPa
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.2013

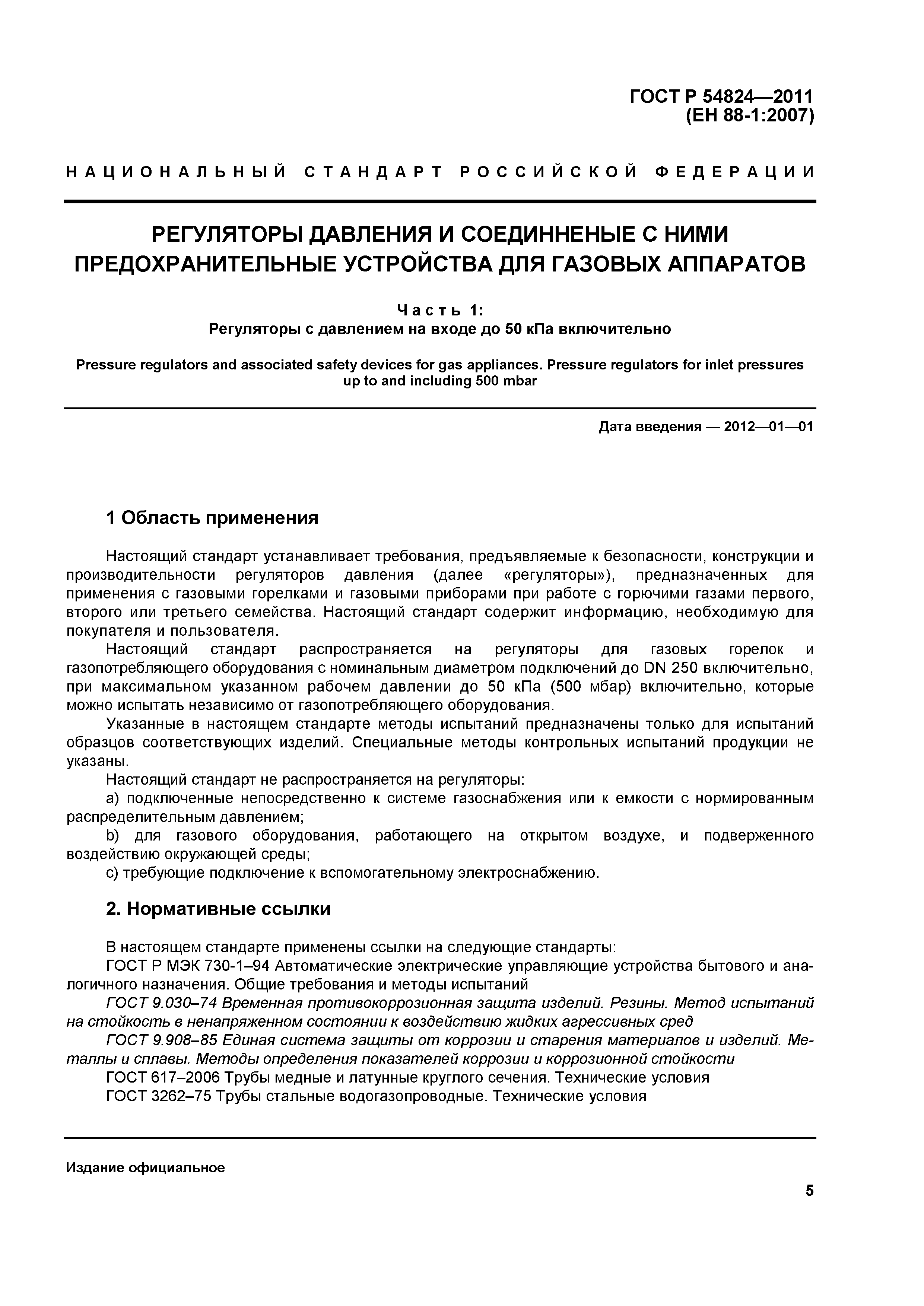

Область применения:	Стандарт устанавливает требования, предъявляемые к безопасности, конструкции и производительности регуляторов давления, предназначенных для применения с газовыми горелками и газовыми приборами при работе с горючими газами первого, второго или третьего семейства. Стандарт содержит информацию, необходимую для покупателя и пользователя. Стандарт распространяется на регуляторы для газовых горелок и газопотребляющего оборудования с номинальным диаметром подключений до DN 250 включительно, при максимальном указанном рабочем давлении до 50 кПа (500 мбар) включительно, которые можно испытать независимо от газопотребляющего оборудования. Указанные в настоящем стандарте методы испытаний предназначены только для испытаний образцов соответствующих изделий. Специальные методы контрольных испытаний продукции не указаны. Стандарт не распространяется на регуляторы: a) подключенные непосредственно к системе газоснабжения или к емкости с нормированным распределительным давлением; b) для газового оборудования, работающего на открытом воздухе, и подверженного воздействию окружающей среды; c) требующие подключение к вспомогательному электроснабжению.

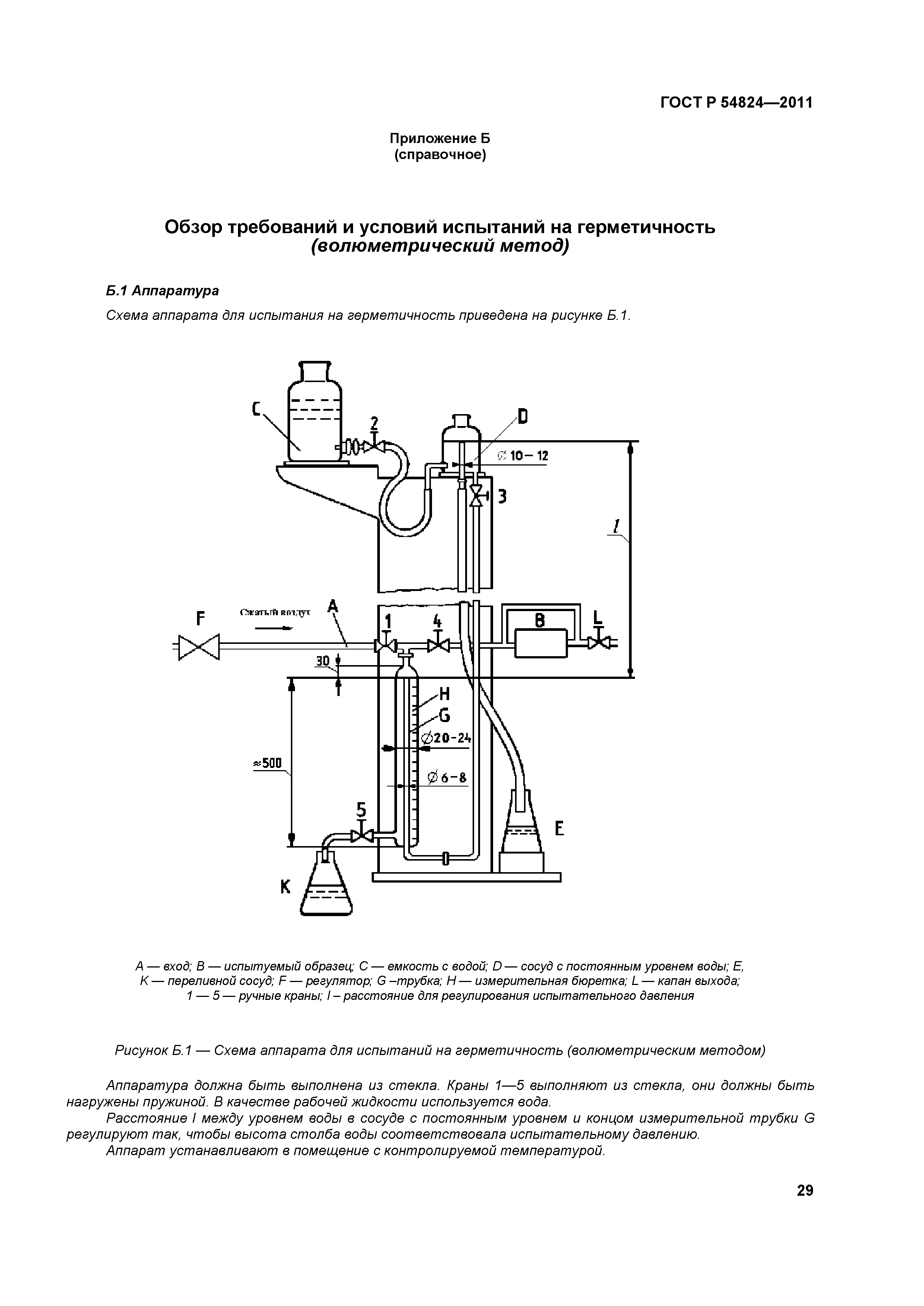

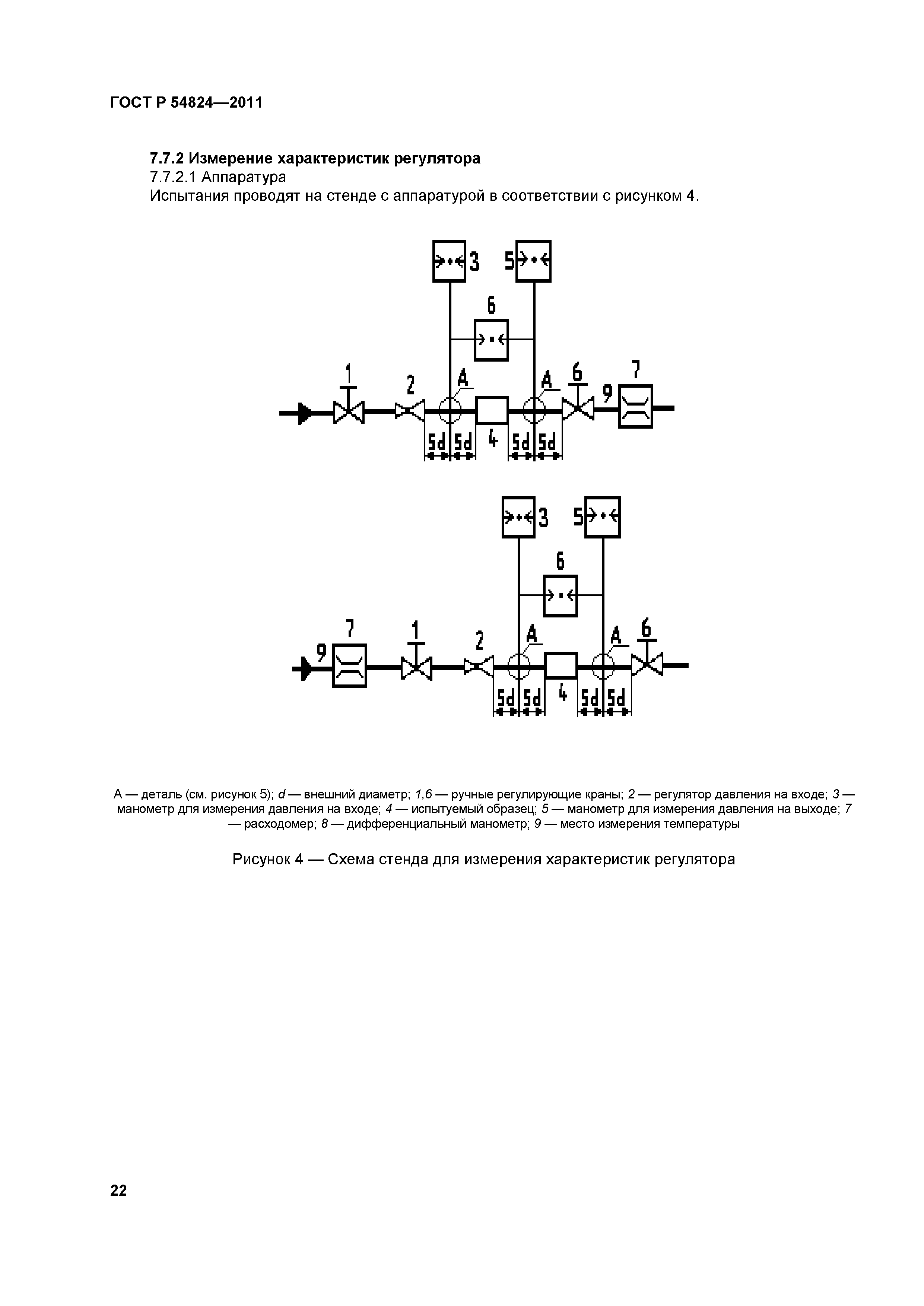

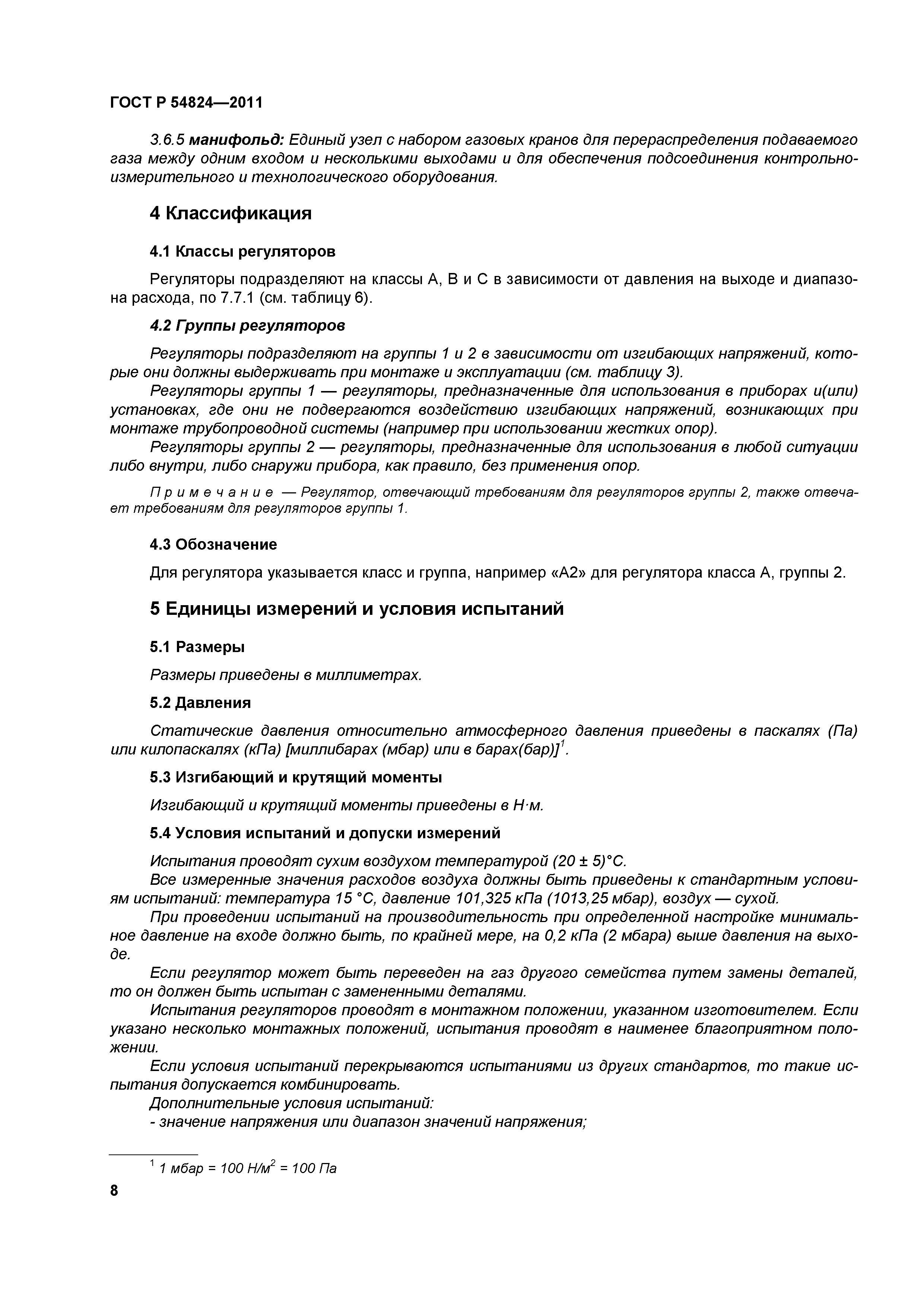

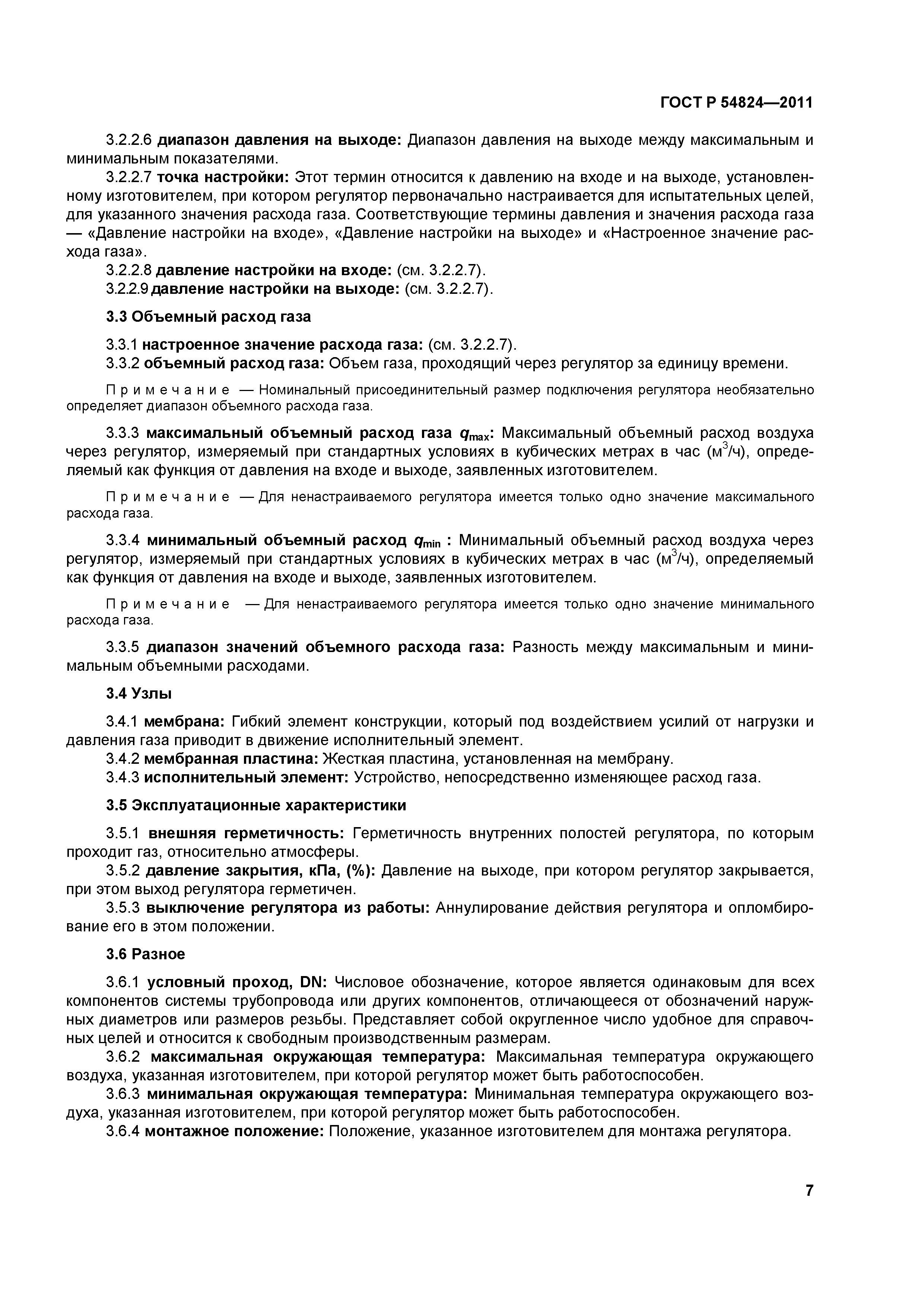

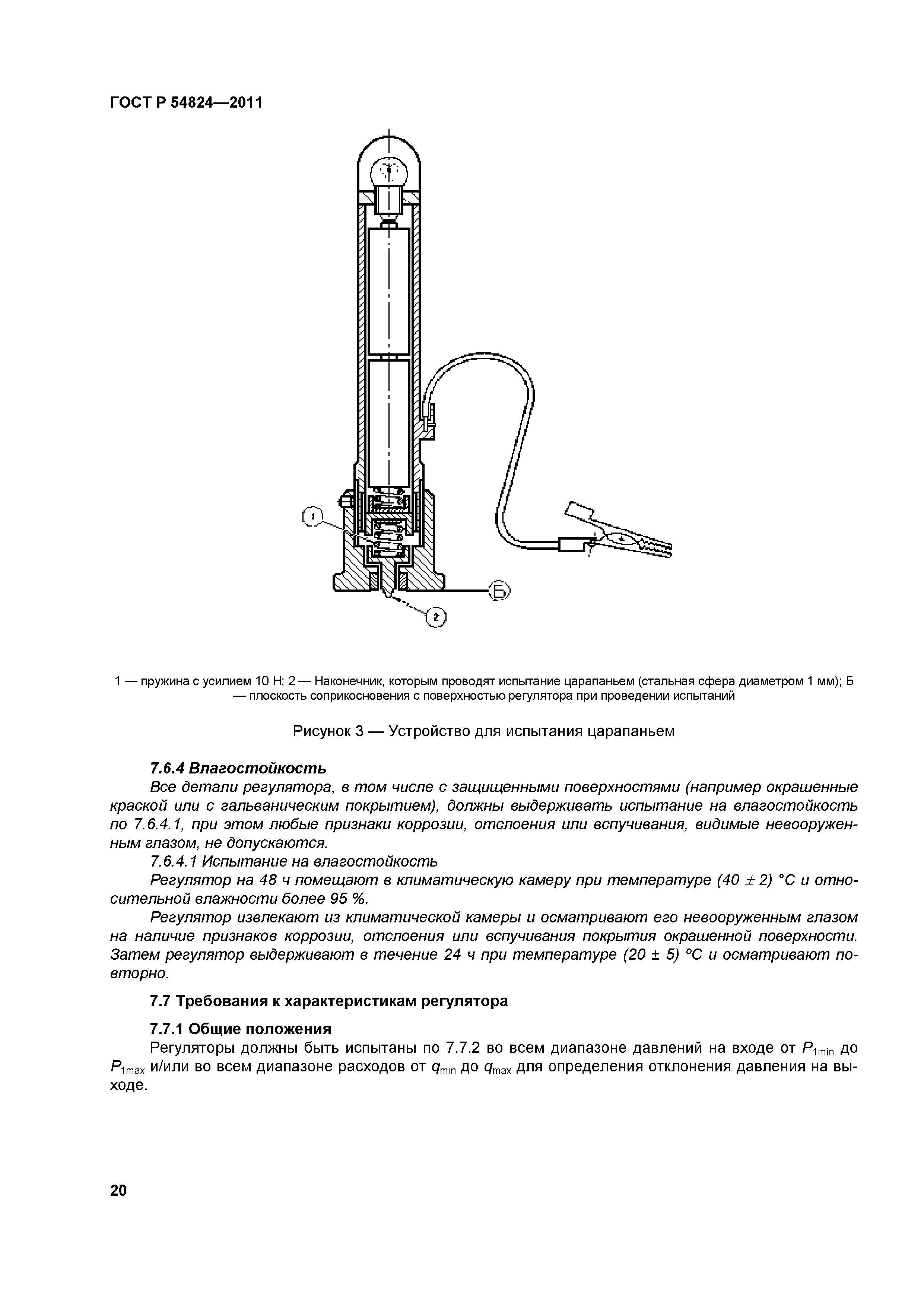

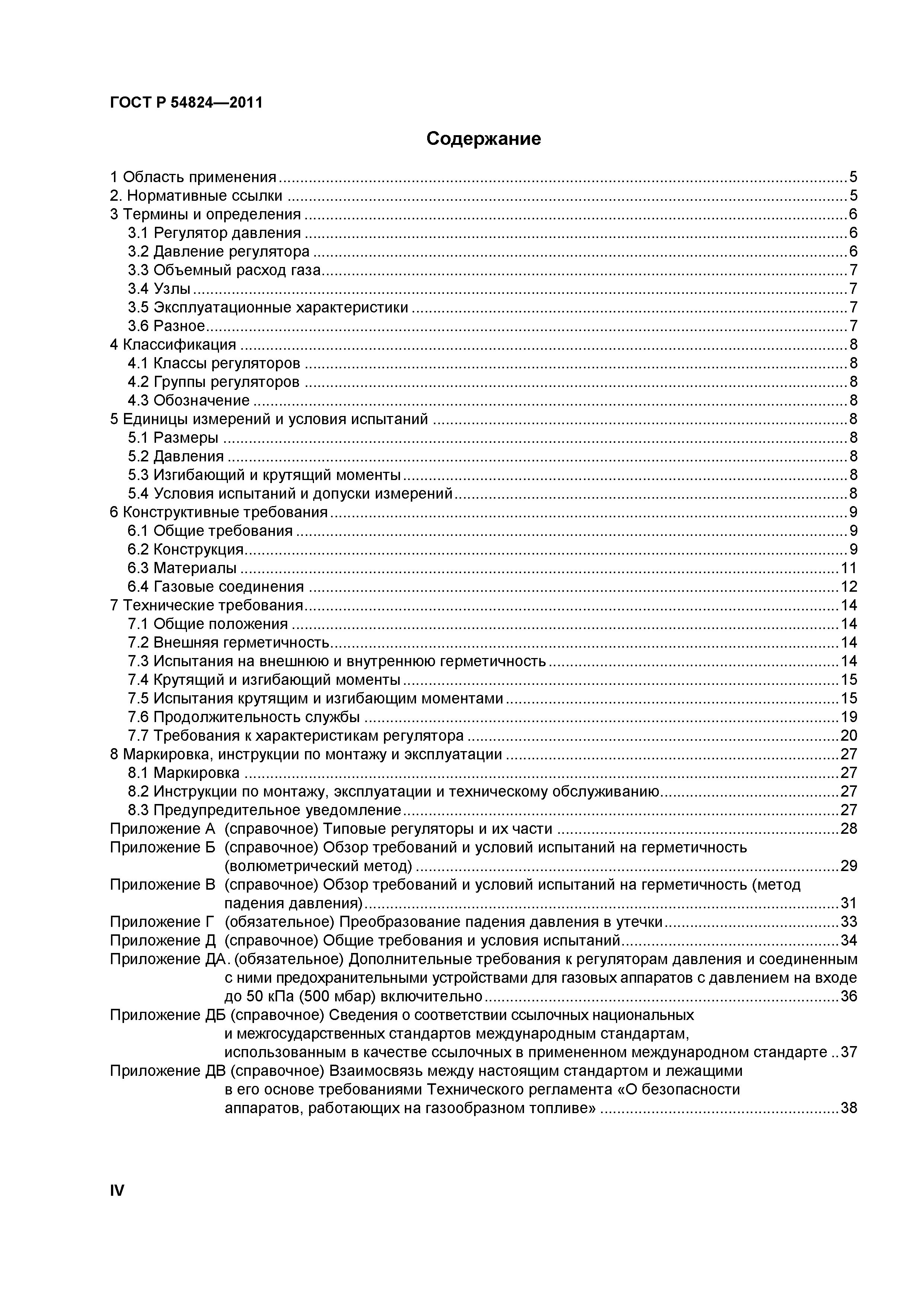

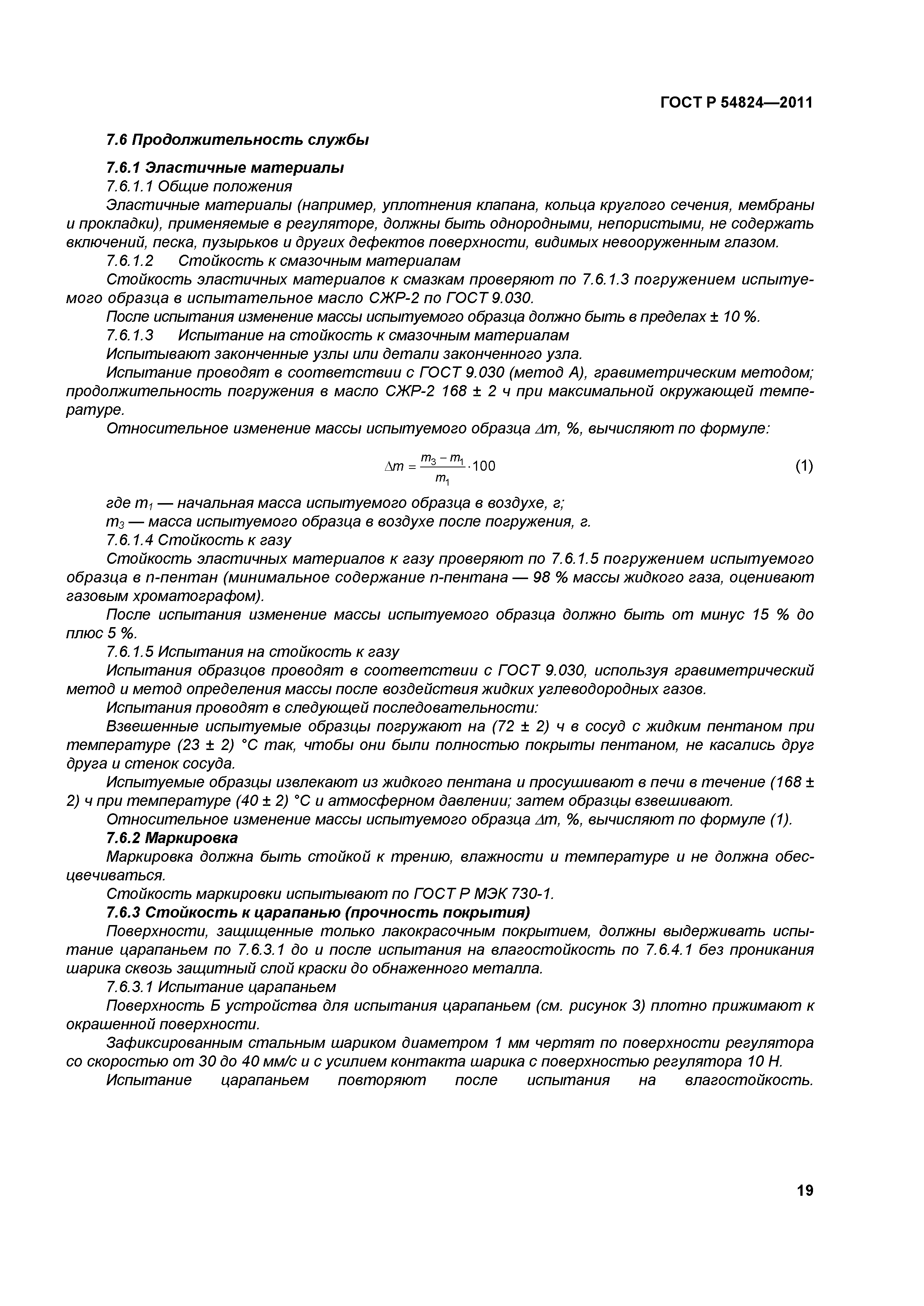

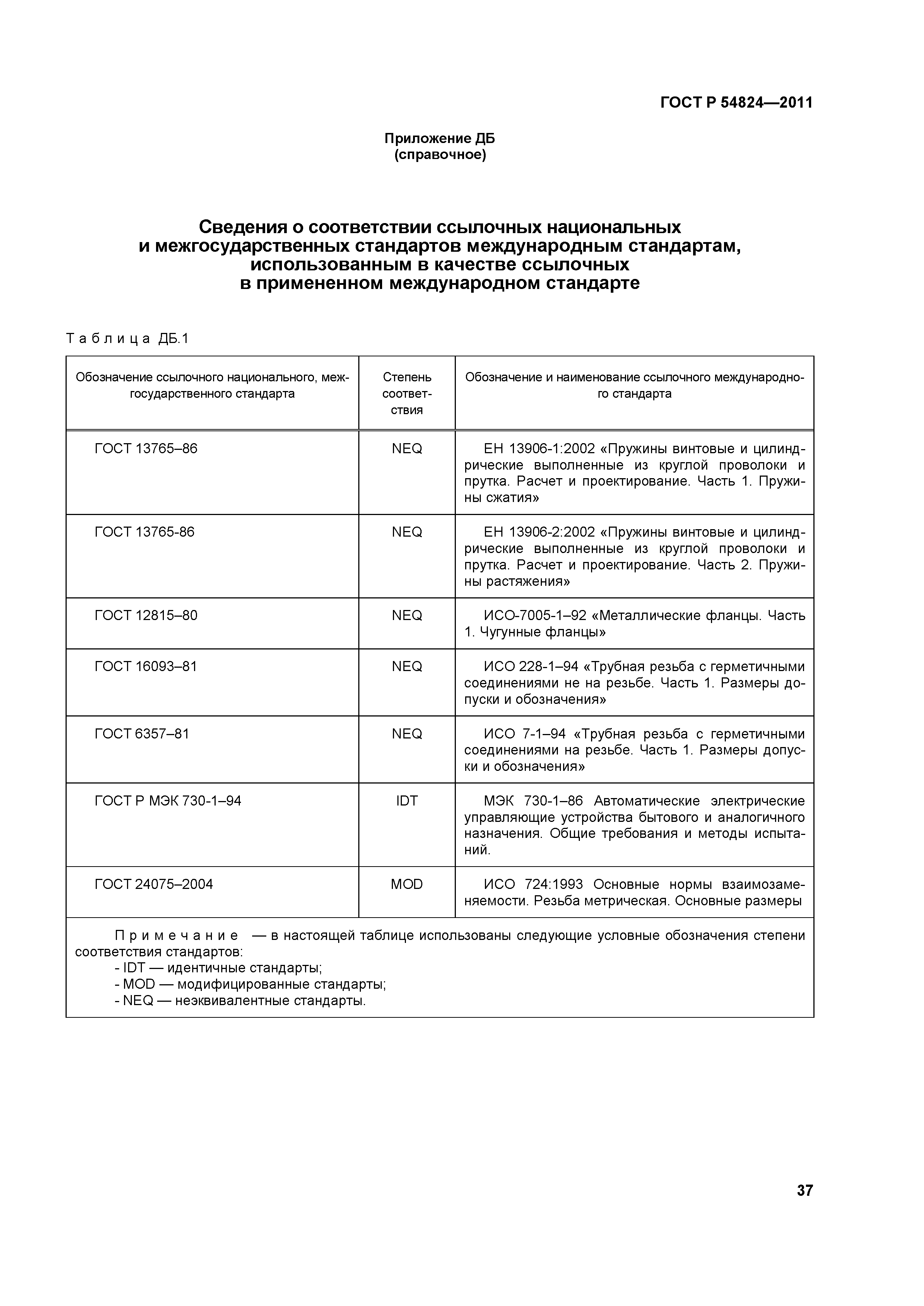

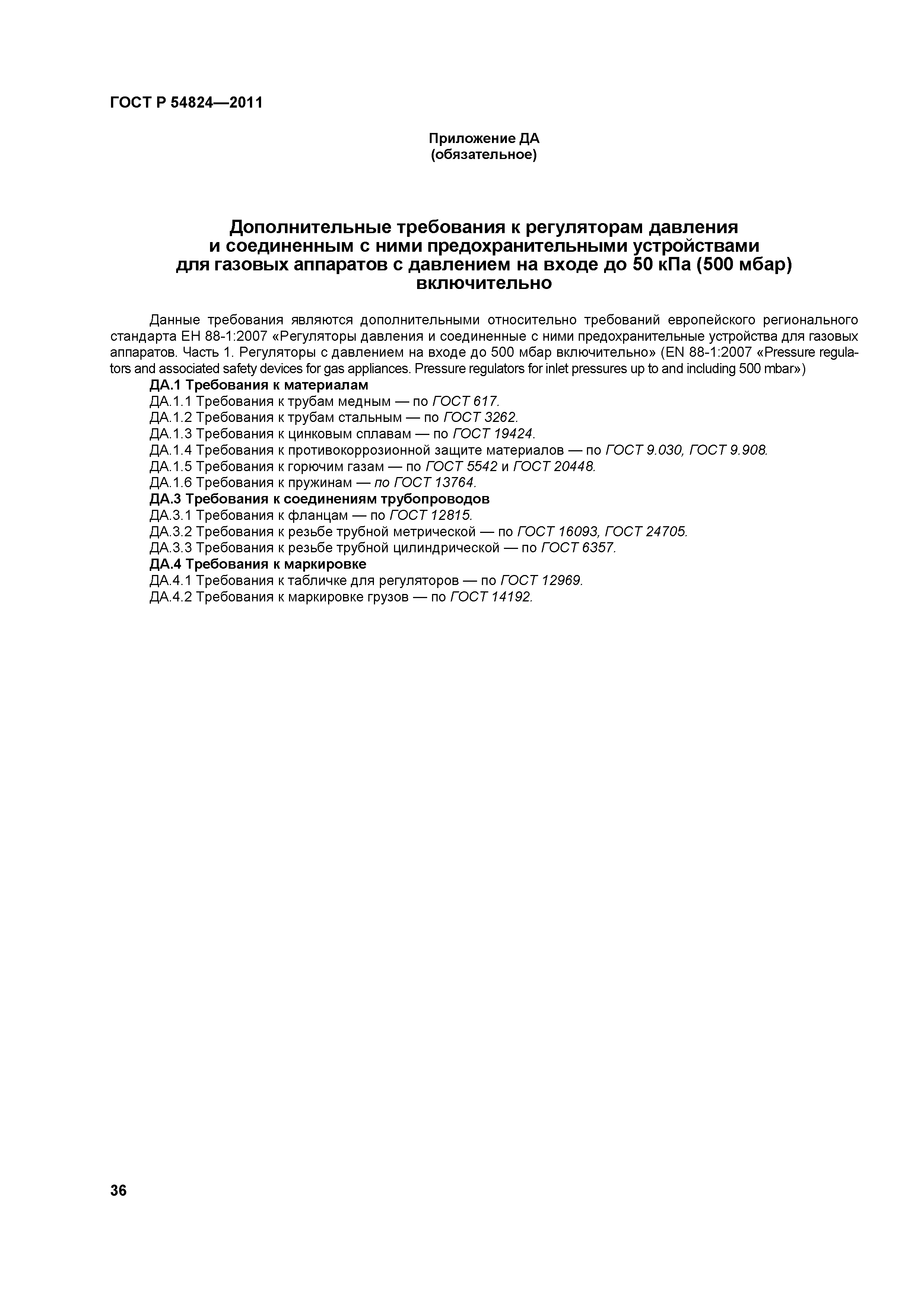

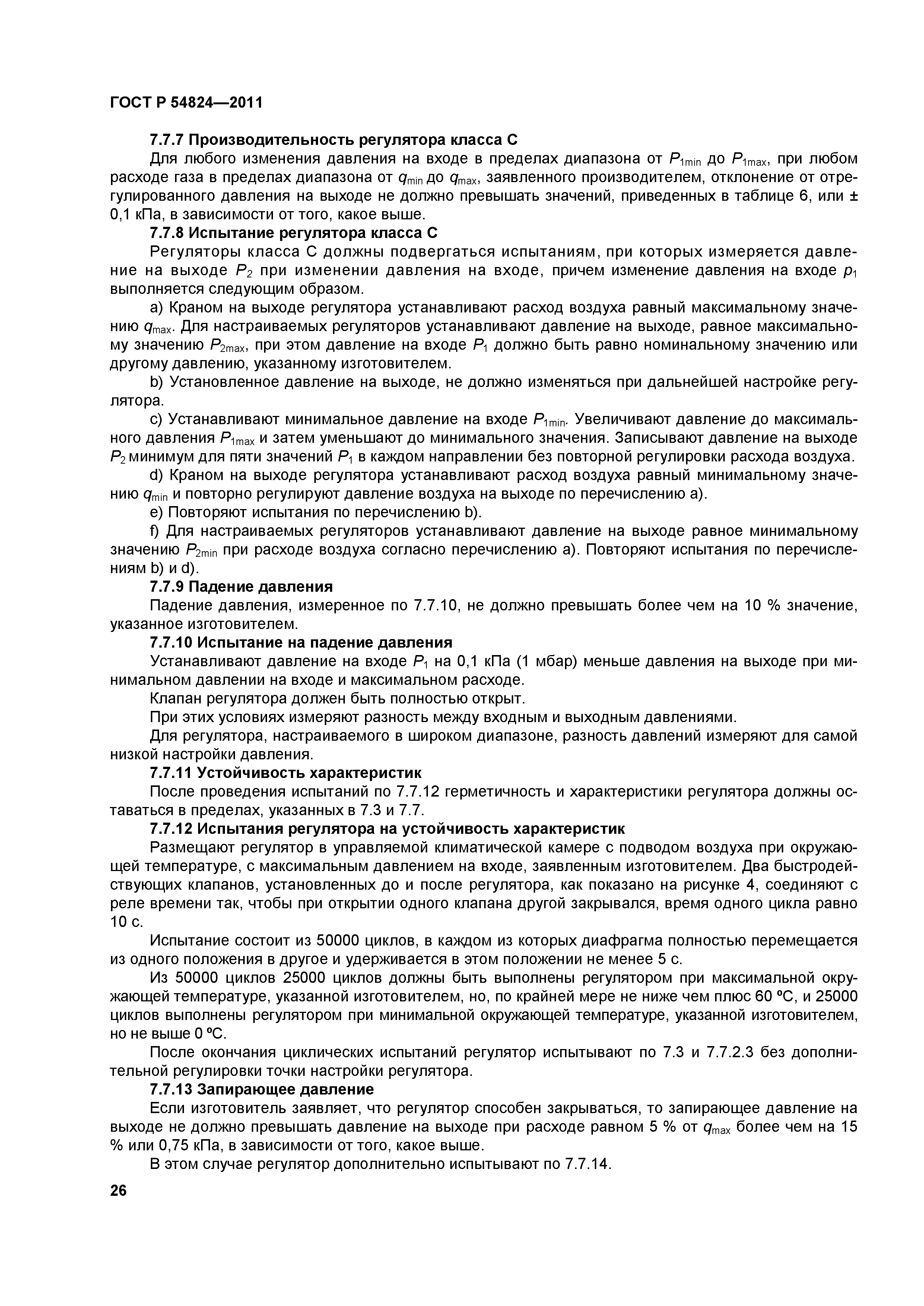

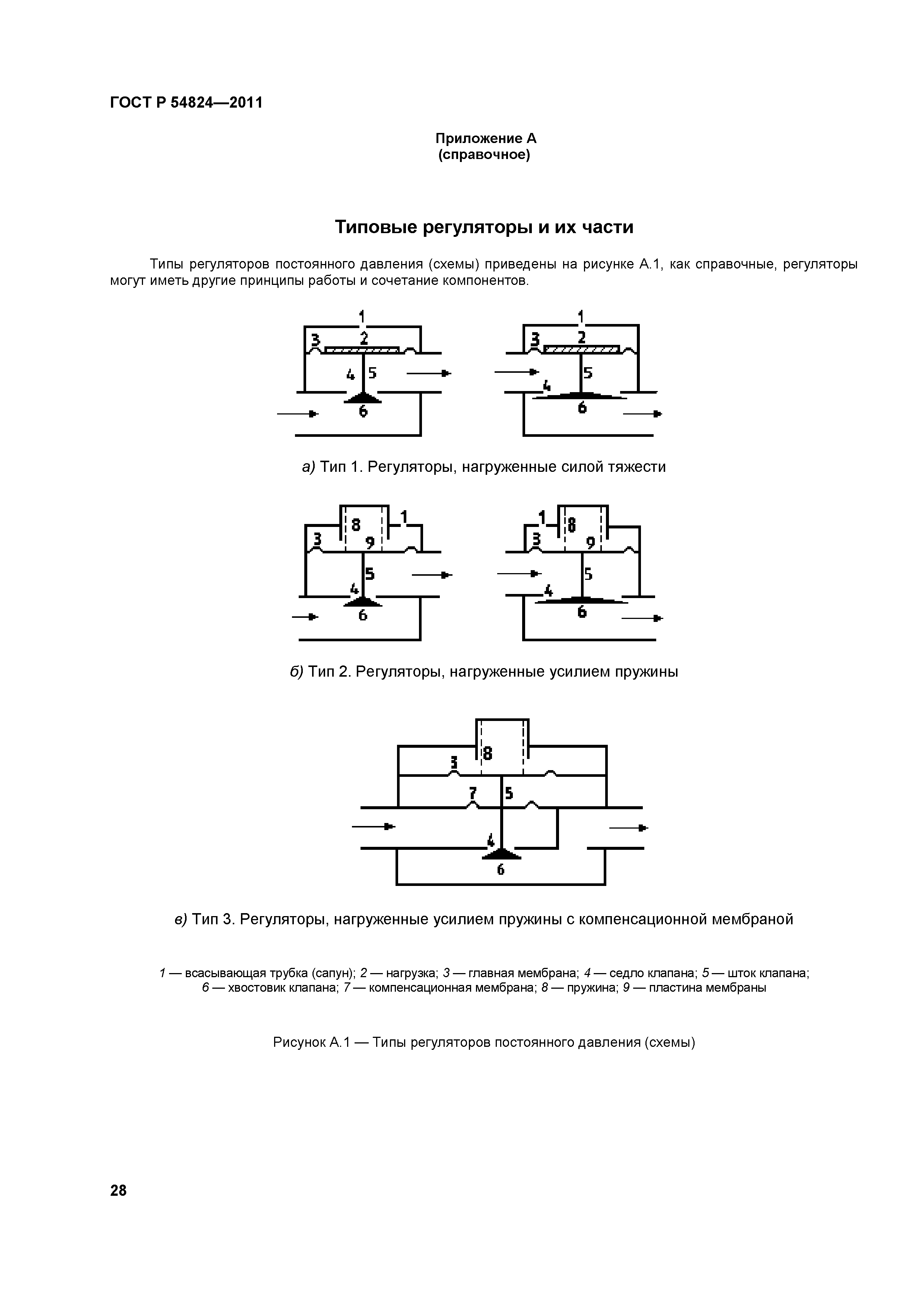

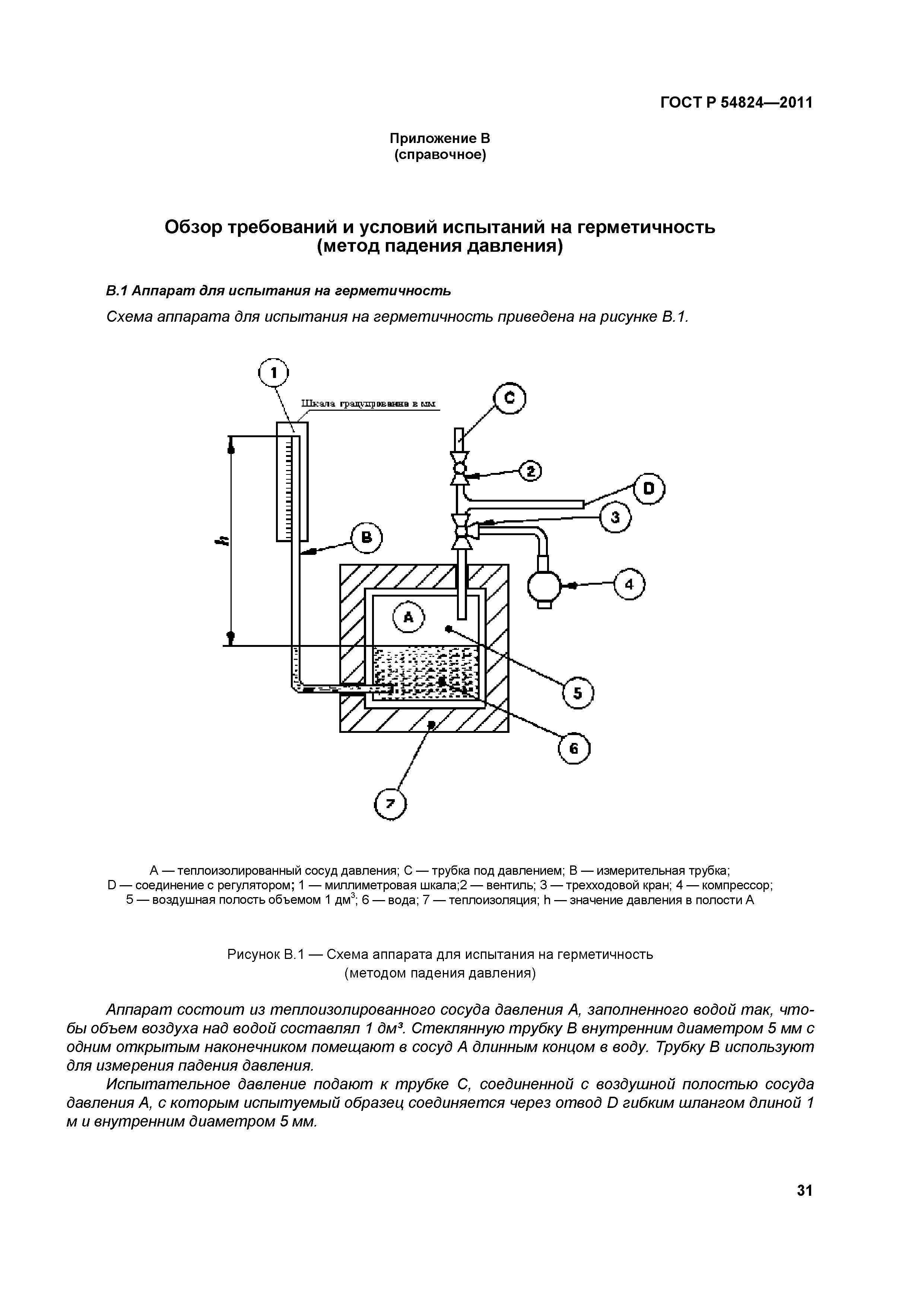

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Регулятор давления    3.2 Давление регулятора    3.3 Объемный расход газа    3.4 Узлы    3.5 Эксплуатационные характеристики    3.6 Разное 4 Классификация    4.1 Классы регуляторов    4.2 Группы регуляторов    4.3 Обозначение 5 Единицы измерений и условия испытаний    5.1 Размеры    5.2 Давления    5.3 Изгибающий и крутящий моменты    5.4 Условия испытаний и допуски измерений 6 Конструктивные требования    6.1 Общие требования    6.2 Конструкция    6.3 Материалы    6.4 Газовые соединения 7 Технические требования    7.1 Общие положения    7.2 Внешняя герметичность    7.3 Испытания на внешнюю и внутреннюю герметичность    7.4 Крутящий и изгибающий моменты    7.5 Испытания крутящим и изгибающим моментами    7.6 Продолжительность службы    7.7 Требования к характеристикам регулятора 8 Маркировка, инструкции по монтажу и эксплуатации    8.1 Маркировка    8.2 Инструкции по монтажу, эксплуатации и техническому обслуживанию    8.3 Предупредительное уведомление Приложение А (справочное) Типовые регуляторы и их части Приложение Б (справочное) Обзор требований и условий испытаний на герметичность (волюметрический метод) Приложение В (справочное) Обзор требований и условий испытаний на герметичность (метод падения давления) Приложение Г (обязательное) Преобразование падения давления в утечки Приложение Д (справочное) Общие требования и условия испытаний Приложение ДА (обязательное) дополнительные требования к регуляторам давления и соединенным с ними предохранительными устройствами для газовых аппаратов с давлением на входе до 50 кПа (500 мбар) включительно Приложение ДБ (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Приложение ДВ (справочное) Взаимосвязь между настоящим стандартом и лежащими в его основе требованиями Технического регламента "О безопасности аппаратов, работающих на газообразном топливе"
Разработан:	ФГУП ВНИИНМАШ ООО СИЦ ЭТИГАЗ
Утверждён:	13.12.2011 Федеральное агентство по техническому регулированию и метрологии (1216-ст)
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения

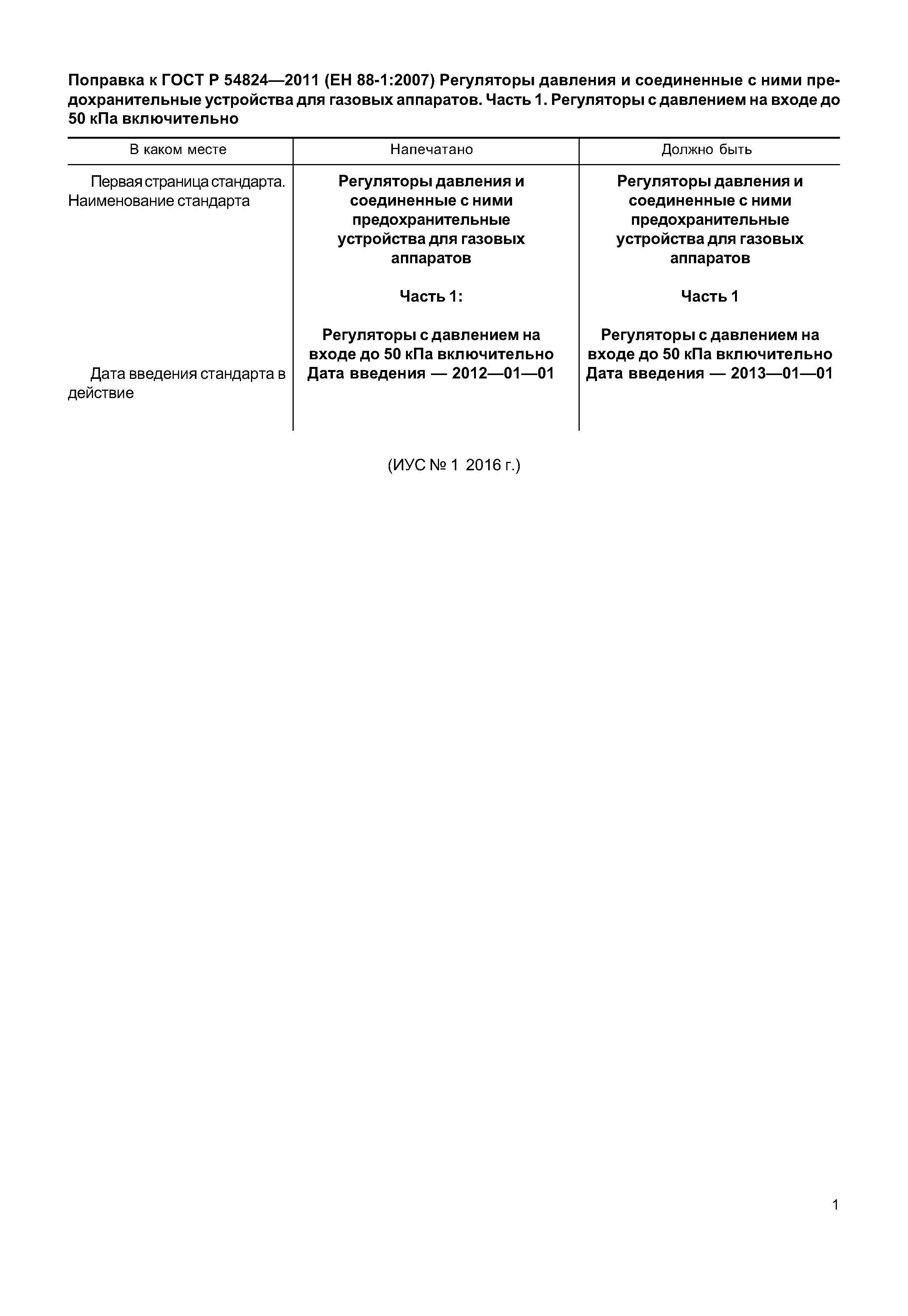

Список изменений:	Поправка от 07.01.2016 (ИУС 1-2016)
Заменяет собой:	ГОСТ Р 51982-2002 «Регуляторы давления для газовых аппаратов с давлением на входе до 20 кПа. Общие технические требования и методы испытаний»
Нормативные ссылки:	ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 5542-87 «Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия» ГОСТ 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ 13764-86 «Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Классификация» ГОСТ 13765-86 «Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Обозначение параметров, методика определения размеров» ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» ГОСТ 9.030-74 «Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред» ГОСТ 9.908-85 «Единая система защиты от коррозии и старения. Металлы и сплавы.Методы определения показателей коррозии и коррозионной стойкости» ГОСТ МЭК 730-1-95 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний» ГОСТ 19424-97 «Сплавы цинковые литейные в чушках. Технические условия» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 617-2006 «Трубы медные и латунные круглого сечения общего назначения. Технические условия»
