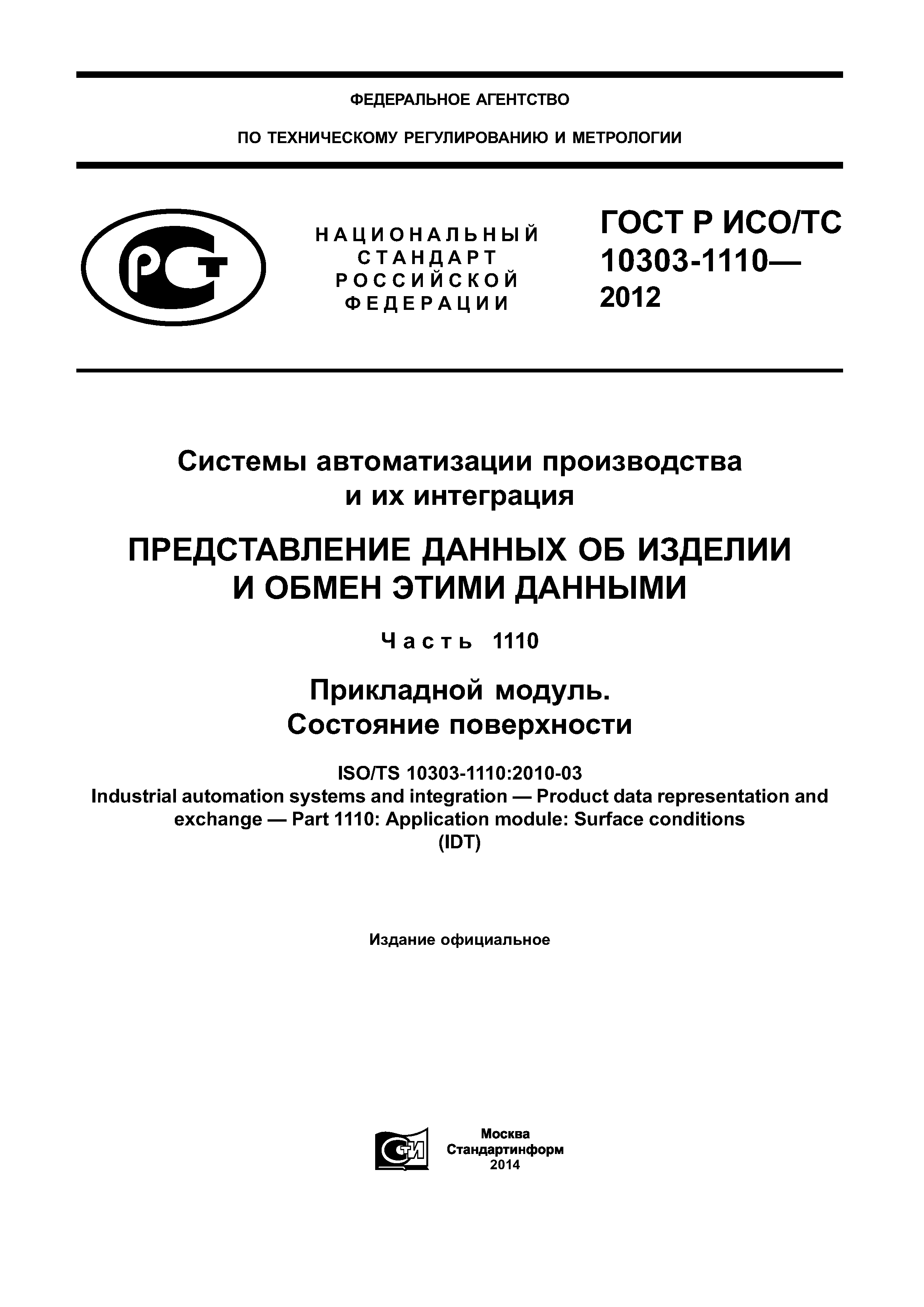

Скачать ГОСТ Р ИСО/ТС 10303-1110-2012 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1110. Прикладной модуль. Состояние поверхности

Дата актуализации: 10.08.2017

ГОСТ Р ИСО/ТС 10303-1110-2012

Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1110. Прикладной модуль. Состояние поверхности

Обозначение:	ГОСТ Р ИСО/ТС 10303-1110-2012
Обозначение англ:	GOST R ISO/TS 10303-1110-2012
Статус:	действует
Название рус.:	Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1110. Прикладной модуль. Состояние поверхности
Название англ.:	Industrial automation systems and integration. Product data representation and exchange. Part 1110. Application module. Surface conditions
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.09.2013

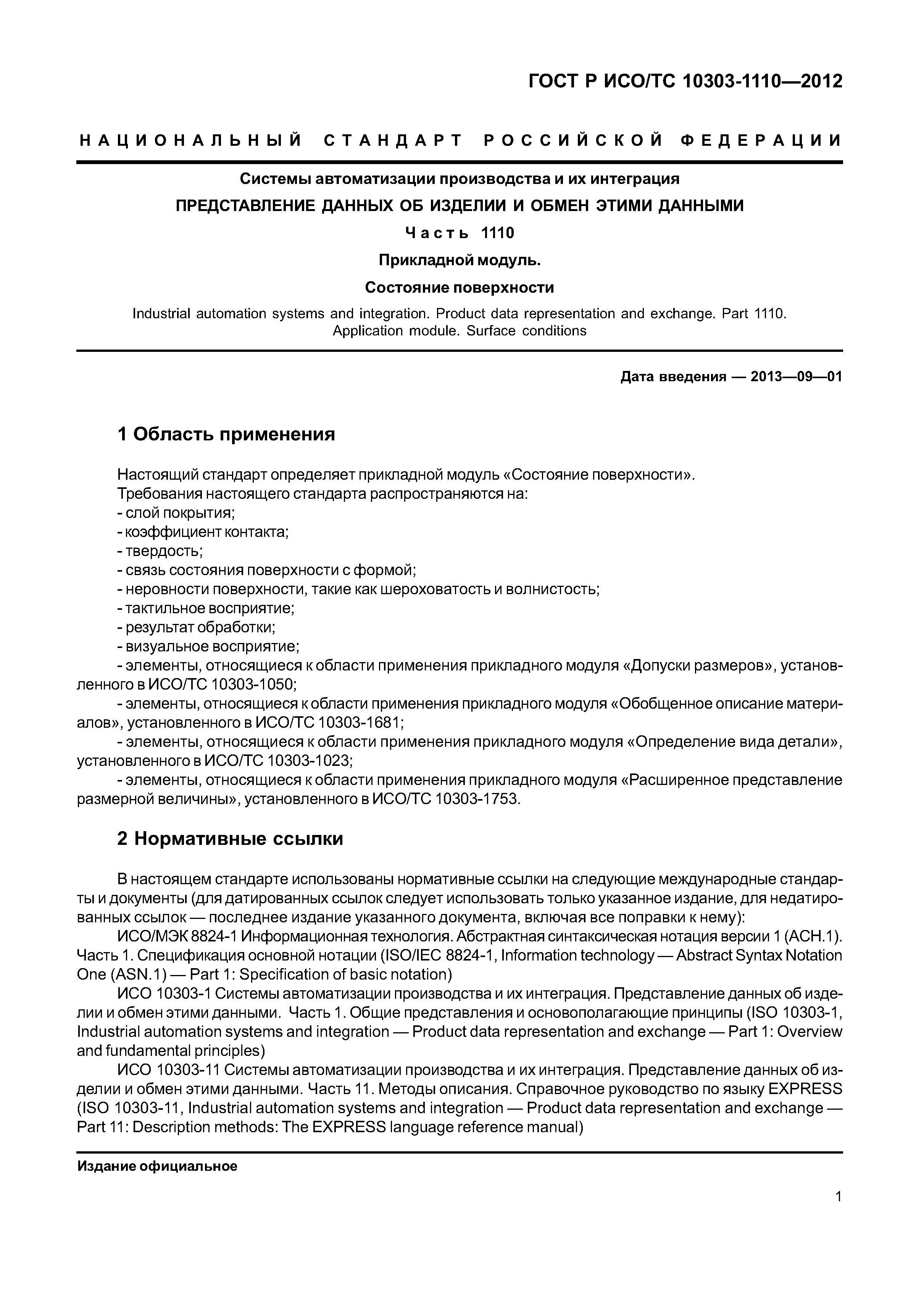

Область применения:	Стандарт определяет прикладной модуль «Состояние поверхности». Требования стандарта распространяются на: - слой покрытия; - коэффициент контакта; - твердость; - связь состояния поверхности с формой; - неровности поверхности, такие как шероховатость и волнистость; - тактильное восприятие; - результат обработки; - визуальное восприятие; - элементы, относящиеся к области применения прикладного модуля «Допуски размеров», установленного в ИСО/ТС 10303-1050; - элементы, относящиеся к области применения прикладного модуля «Обобщенное описание материалов», установленного в ИСО/ТС 10303-1681; - элементы, относящиеся к области применения прикладного модуля «Определение вида детали», установленного в ИСО/ТС 10303-1023; - элементы, относящиеся к области применения прикладного модуля «Расширенное представление размерной величины», установленного в ИСО/ТС 10303-1753.

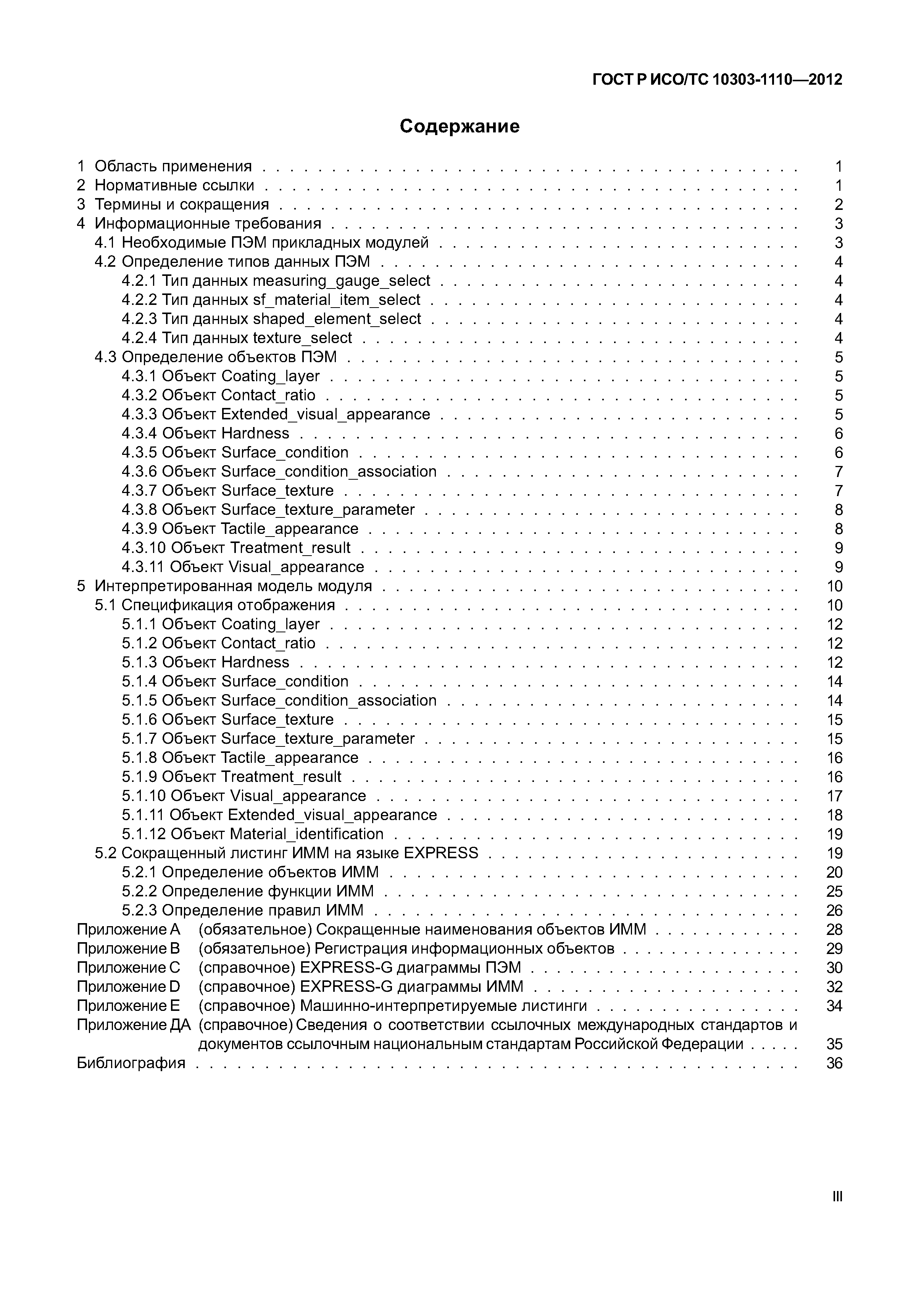

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и сокращения 4 Информационные требования    4.1 Необходимые ПЭМ прикладных модулей    4.2 Определение типов данных ПЭМ       4.2.1 Тип данных measuring_gauge_select       4.2.2 Тип данных sf_material_item_select       4.2.3 Тип данных shaped_element_select       4.2.4 Тип данных texture_select    4.3 Определение объектов ПЭМ       4.3.1 Объект Coating_layer       4.3.2 Объект Contact_ratio       4.3.3 Объект Extended_visual_appearance       4.3.4 Объект Hardness       4.3.5 Объект Surface_condition       4.3.6 Объект Surface_condition_association       4.3.7 Объект Surface_texture       4.3.8 Объект Surface_texture_parameter       4.3.9 Объект Tactile_appearance       4.3.10 Объект Treatment_result       4.3.11 Объект Visual_appearance 5 Интерпретированная модель модуля    5.1 Спецификация отображения       5.1.1 Объект Coating_layer       5.1.2 Объект Contact_ratio       5.1.3 Объект Hardness       5.1.4 Объект Surface_condition       5.1.5 Объект Surface_condition_association       5.1.6 Объект Surface_texture       5.1.7 Объект Surface_texture_parameter       5.1.8 Объект Tactile_appearance       5.1.9 Объект Treatment_result       5.1.10 Объект Visual_appearance       5.1.11 Объект Extended_visual_appearance       5.1.12 Объект Material_identification    5.2 Сокращенный листинг ИММ на языке ЕХРRЕSS       5.2.1 Определение объектов ИММ       5.2.2 Определение функции ИММ       5.2.3 Определение правил ИММ Приложение А (обязательное) Сокращенные наименования объектов ИММ Приложение В (обязательное) Регистрация информационных объектов Приложение С (справочное) ЕХРRЕSS-G диаграммы ПЭМ Приложение D (справочное) ЕХРRЕSS-G диаграммы ИММ Приложение Е (справочное) Машинно-интерпретируемые листинги Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов и документов ссылочным национальным стандартам Российской Федерации Библиография
Разработан:	Федеральное государственное автономное научное учреждение Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики
Утверждён:	13.11.2012 Федеральное агентство по техническому регулированию и метрологии (756-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса Экология МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Измерение и контроль производственного процесса
Нормативные ссылки:	ГОСТ Р ИСО 10303-1-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы» ГОСТ Р ИСО 10303-41-99 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий» ГОСТ Р ИСО/МЭК 8824-1-2001 «Информационная технология. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации» ГОСТ Р ИСО 10303-21-2002 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена» ГОСТ Р ИСО 10303-45-2000 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 45. Интегрированные обобщенные ресурсы. Материалы» ГОСТ Р ИСО/ТС 10303-1050-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1050. Прикладной модуль. Допуски размеров» ГОСТ Р ИСО 10303-11-2009 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS» ГОСТ Р ИСО/ТС 10303-1001-2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида» ГОСТ Р ИСО/ТС 10303-1017-2010 «Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия»
