СТО 70238424.29.240.99.007-2011

Релейная защита и электроавтоматика. Условия поставки. Нормы и требования

Обозначение:	СТО 70238424.29.240.99.007-2011
Обозначение англ:	STO 70238424.29.240.99.007-2011
Статус:	проект
Название рус.:	Релейная защита и электроавтоматика. Условия поставки. Нормы и требования
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017

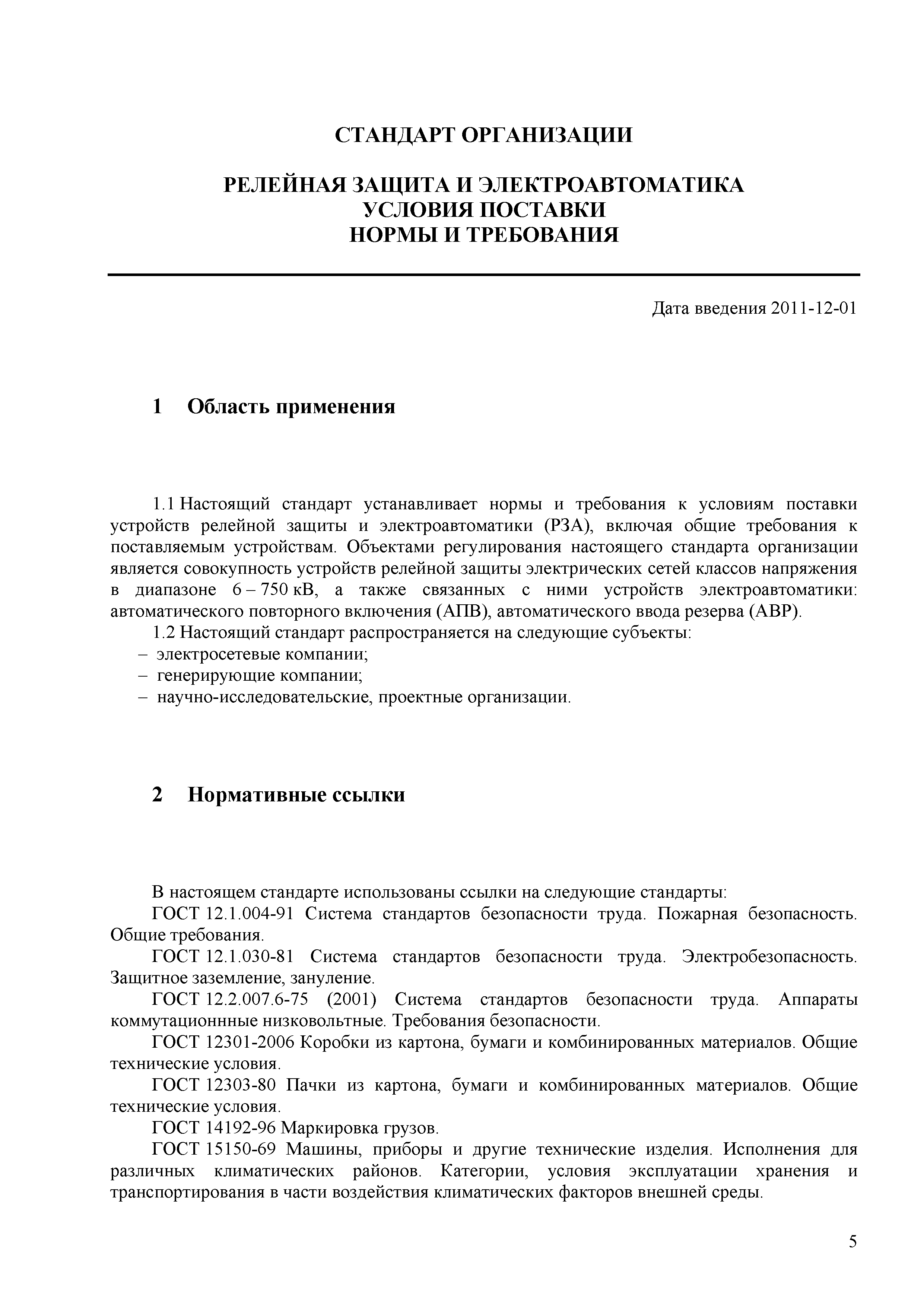

Область применения:	Стандарт устанавливает нормы и требования к условиям поставки устройств релейной защиты и электроавтоматики (РЗА), включая общие требования к поставляемым устройствам. Объектами регулирования стандарта организации является совокупность устройств релейной защиты электрических сетей классов напряжения в диапазоне 6 — 750 кВ, а также связанных с ними устройств электроавтоматики: автоматического повторного включения (АПВ), автоматического ввода резерва (АВР).Стандарт распространяется на следующие субъекты: электросетевые компании; генерирующие компании; научно-исследовательские, проектные организации.

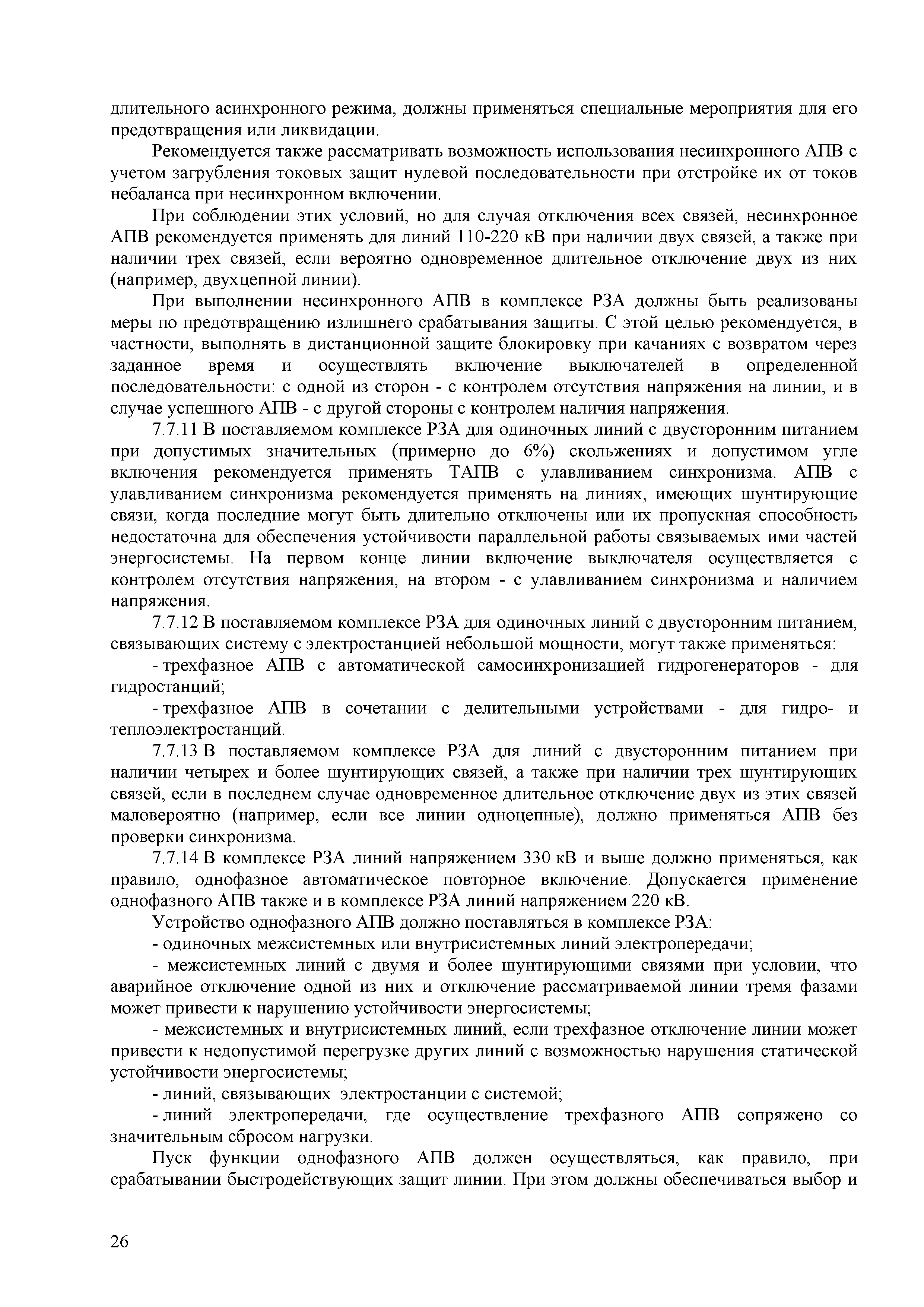

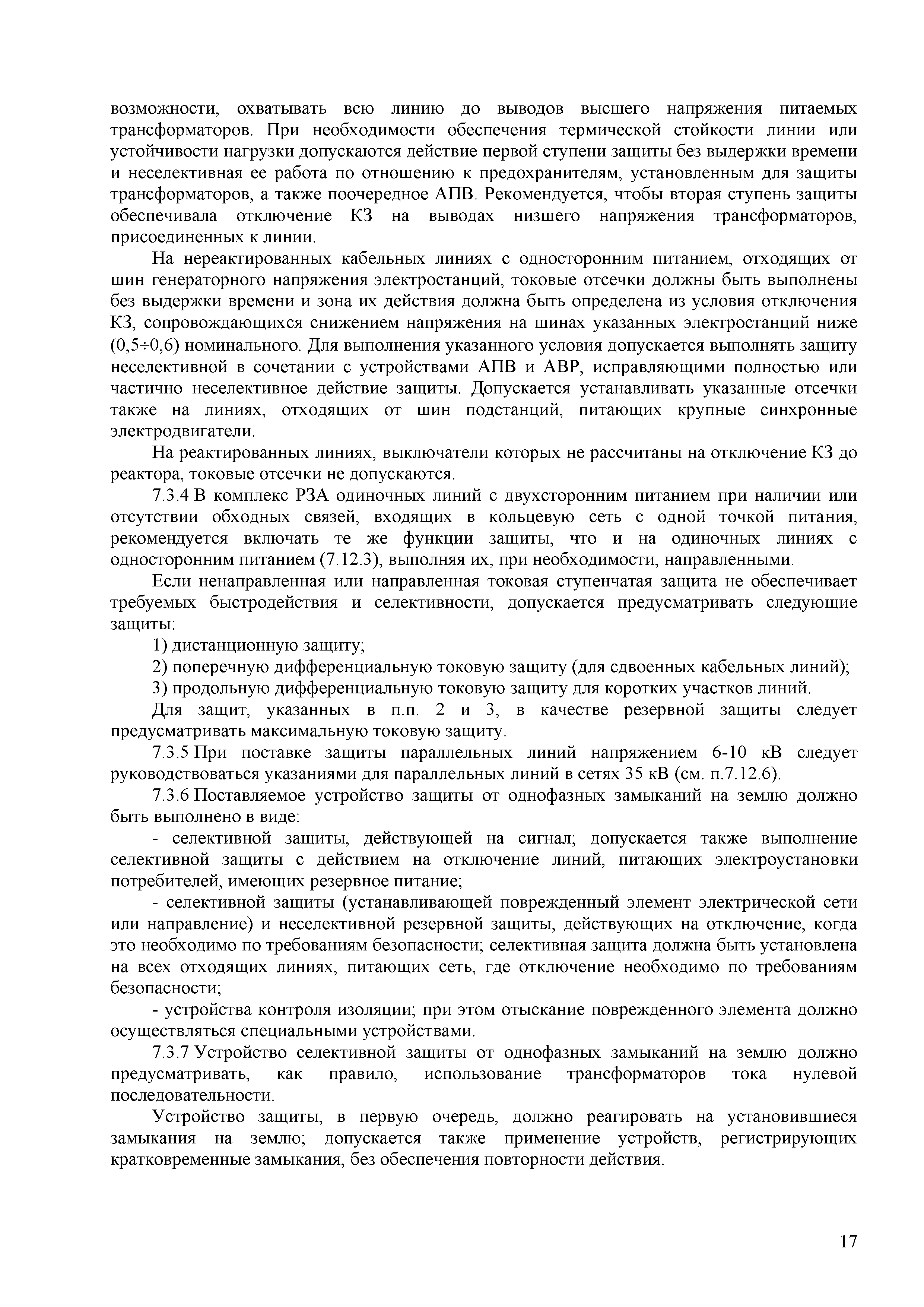

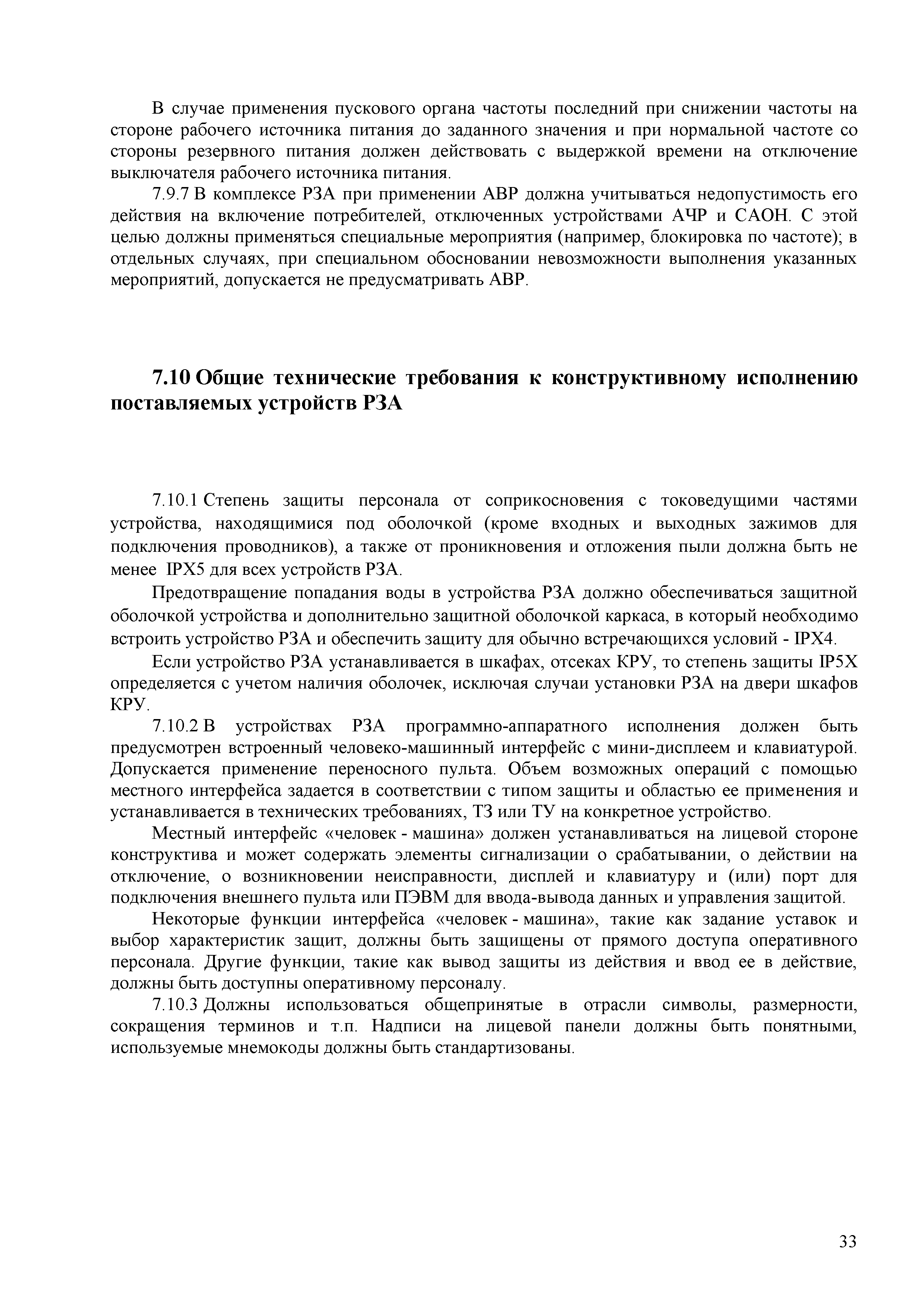

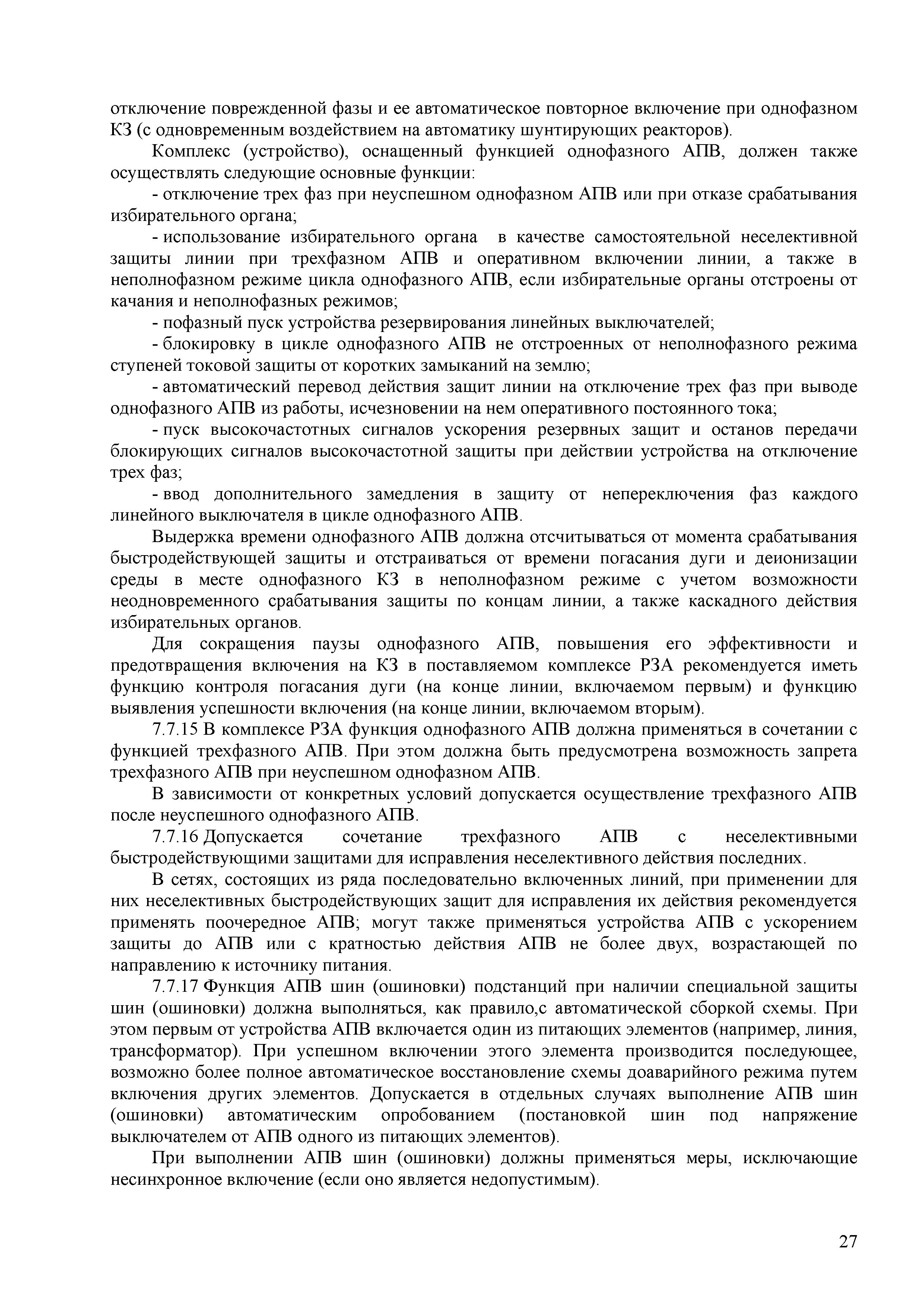

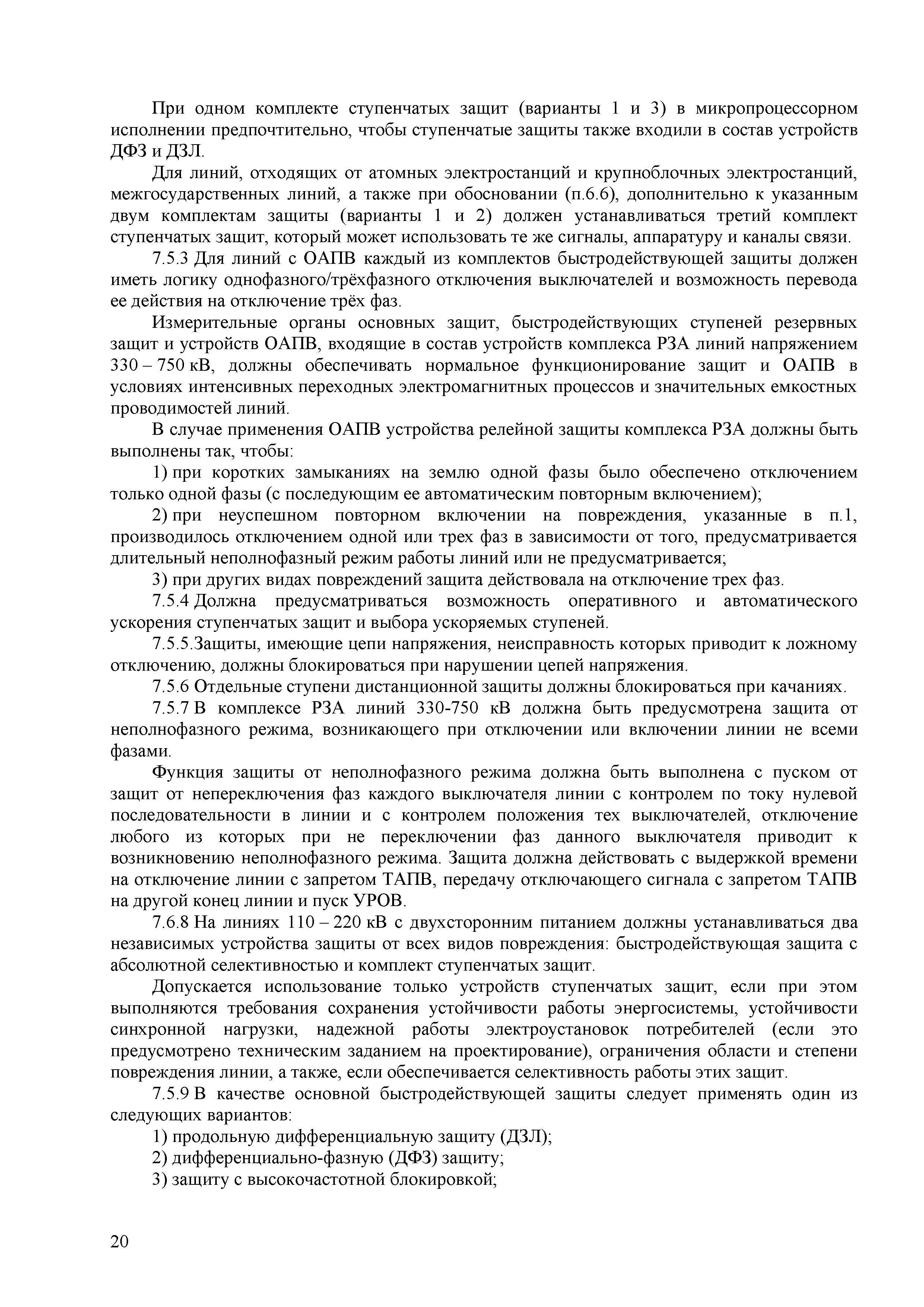

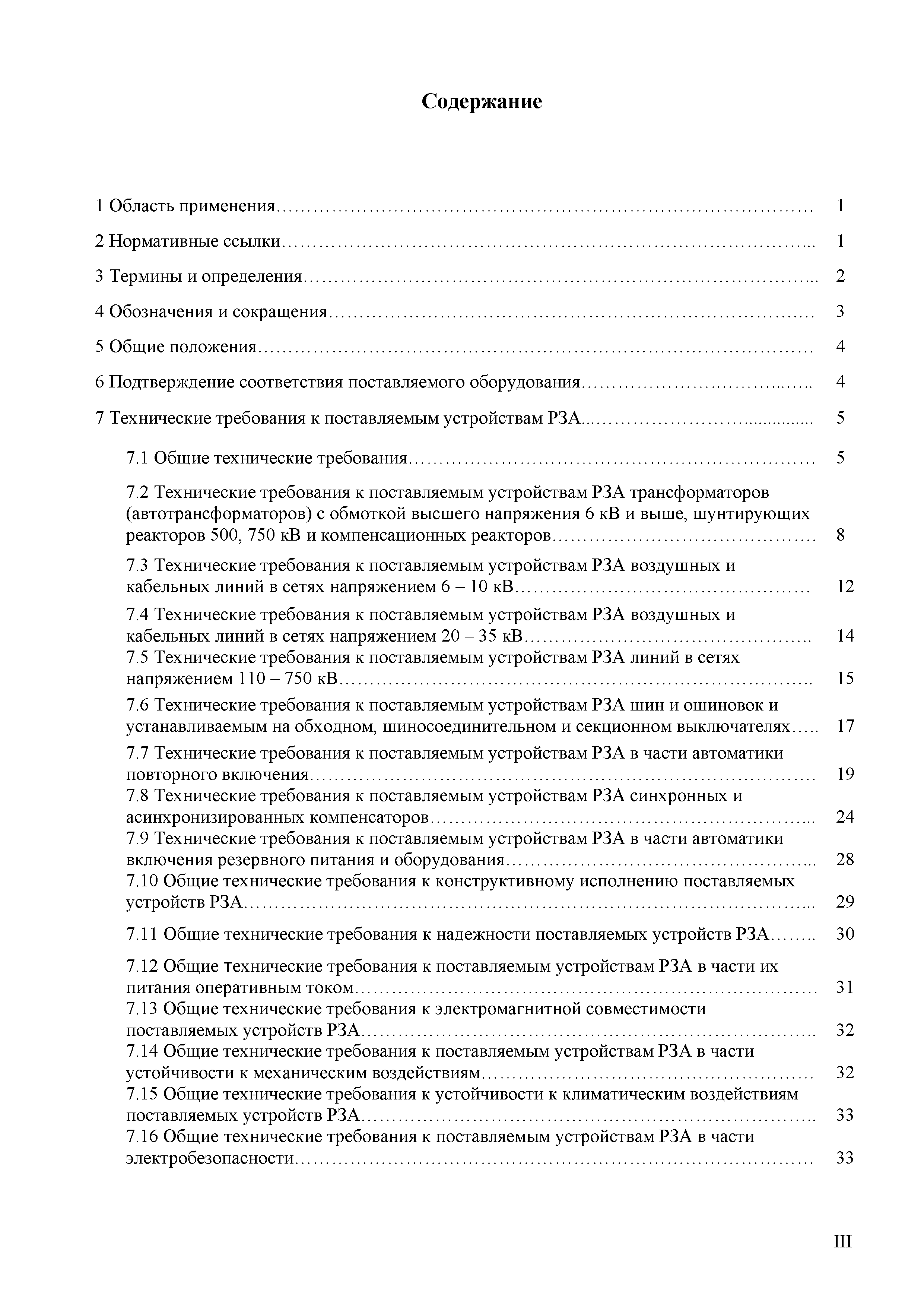

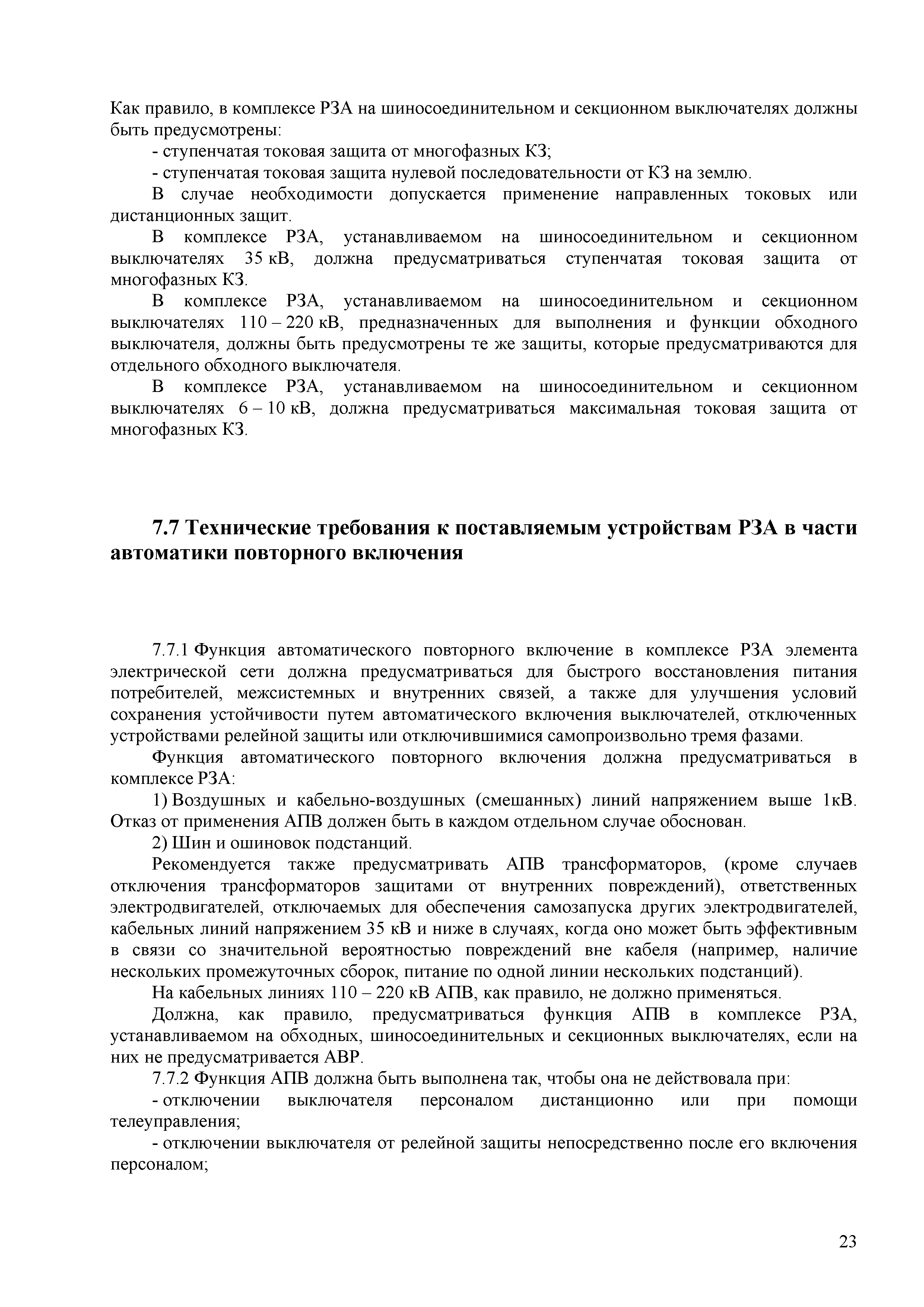

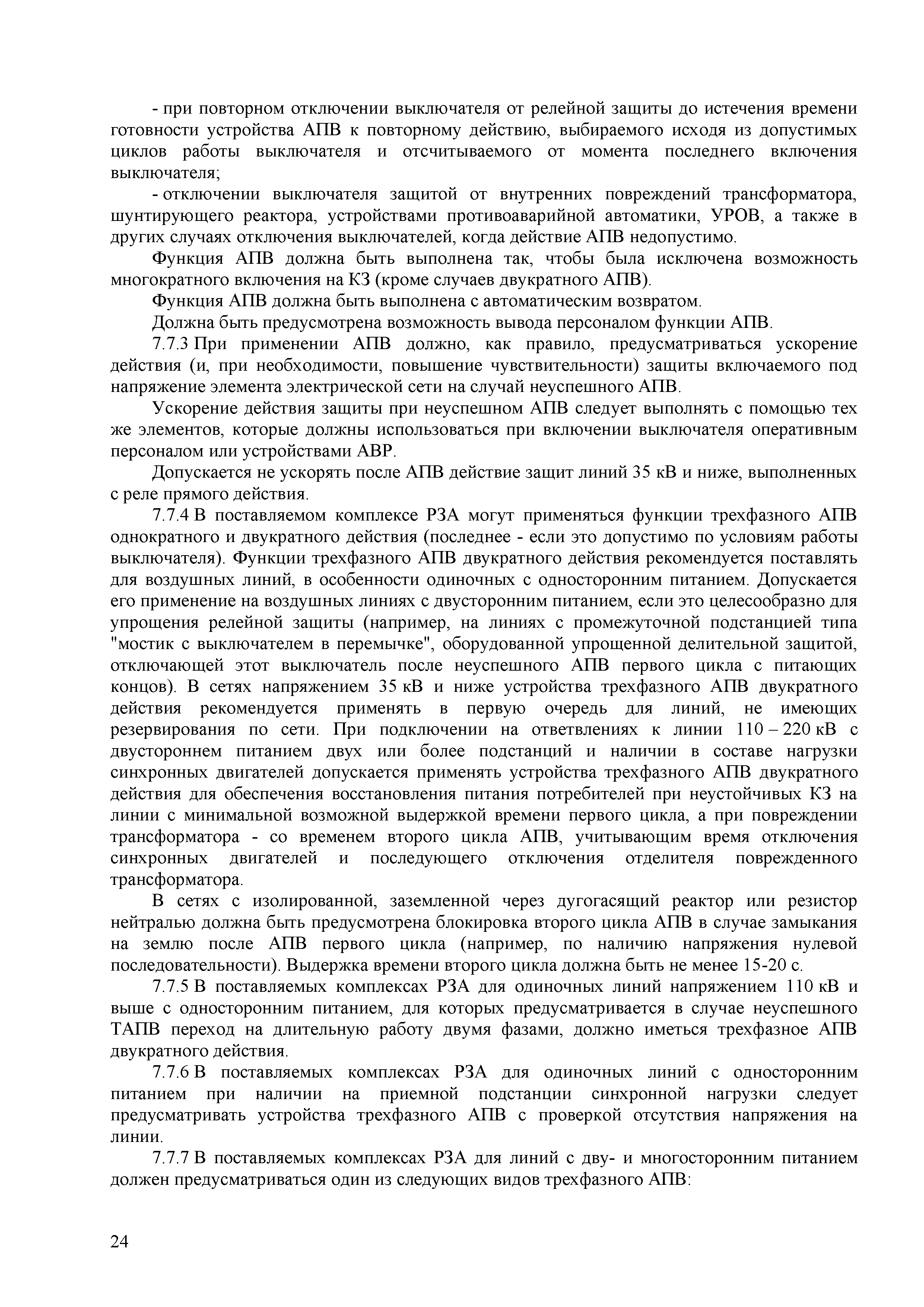

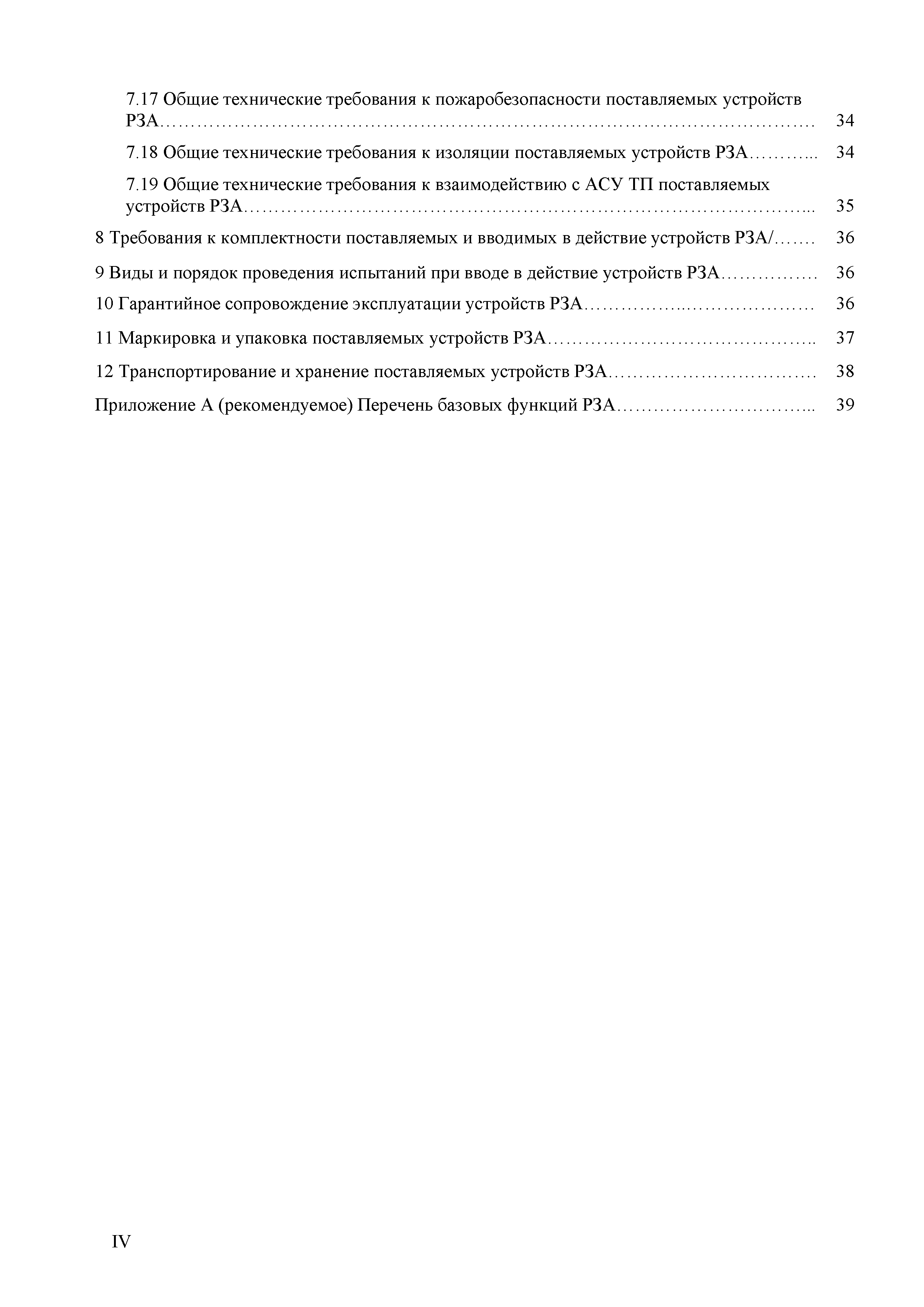

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения 6 Подтверждение соответствия поставляемого оборудования 7 Технические требования к поставляемым устройствам РЗА    7.1 Общие технические требования    7.2 Технические требования к поставляемым устройствам РЗА трансформаторов (автотрансформаторов) с обмоткой высшего напряжения 6 кВ и выше, шунтирующих реакторов 500, 750 кВ и компенсационных реакторов    7.3 Технические требования к поставляемым устройствам РЗА воздушных и кабельных линий в сетях напряжением 6 - 10 кВ    7.4 Технические требования к поставляемым устройствам РЗА воздушных и кабельных линий в сетях напряжением 20 - 35 кВ    7.5 Технические требования к поставляемым устройствам РЗА линий в сетях напряжением 110 - 750 кВ    7.6 Технические требования к поставляемым устройствам РЗА шин и ошиновок и устанавливаемым на обходном, шиносоединительном и секционном выключателях    7.7 Технические требования к поставляемым устройствам РЗА в части автоматики повторного включения    7.8 Технические требования к поставляемым устройствам РЗА синхронных и асинхронизированных компенсаторов    7.9 Технические требования к поставляемым устройствам РЗА в части автоматики включения резервного питания и оборудования    7.10 Общие технические требования к конструктивному исполнению поставляемых устройств РЗА    7.11 Общие технические требования к надежности поставляемых устройств РЗА    7.12 Общие технические требования к поставляемым устройствам РЗА в части их питания оперативным током    7.13 Общие технические требования к электромагнитной совместимости поставляемых устройств РЗА    7.14 Общие технические требования к поставляемым устройствам РЗА в части устойчивости к механическим воздействиям    7.15 Общие технические требования к устойчивости к климатическим воздействиям поставляемых устройств РЗА    7.16 Общие технические требования к поставляемым устройствам РЗА в части электробезопасности    7.17 Общие технические требования к пожаробезопасности поставляемых устройств РЗА    7.18 Общие технические требования к изоляции поставляемых устройств РЗА    7.19 Общие технические требования к взаимодействию с АСУ ТП поставляемых устройств РЗА 8 Требования к комплектности поставляемых и вводимых в действие устройств РЗА 9 Виды и порядок проведения испытаний при вводе в действие устройств РЗА 10 Гарантийное сопровождение эксплуатации устройств РЗА 11 Маркировка и упаковка поставляемых устройств РЗА 12 Транспортирование и хранение поставляемых устройств РЗА Приложение А (рекомендуемое) Перечень базовых функций РЗА

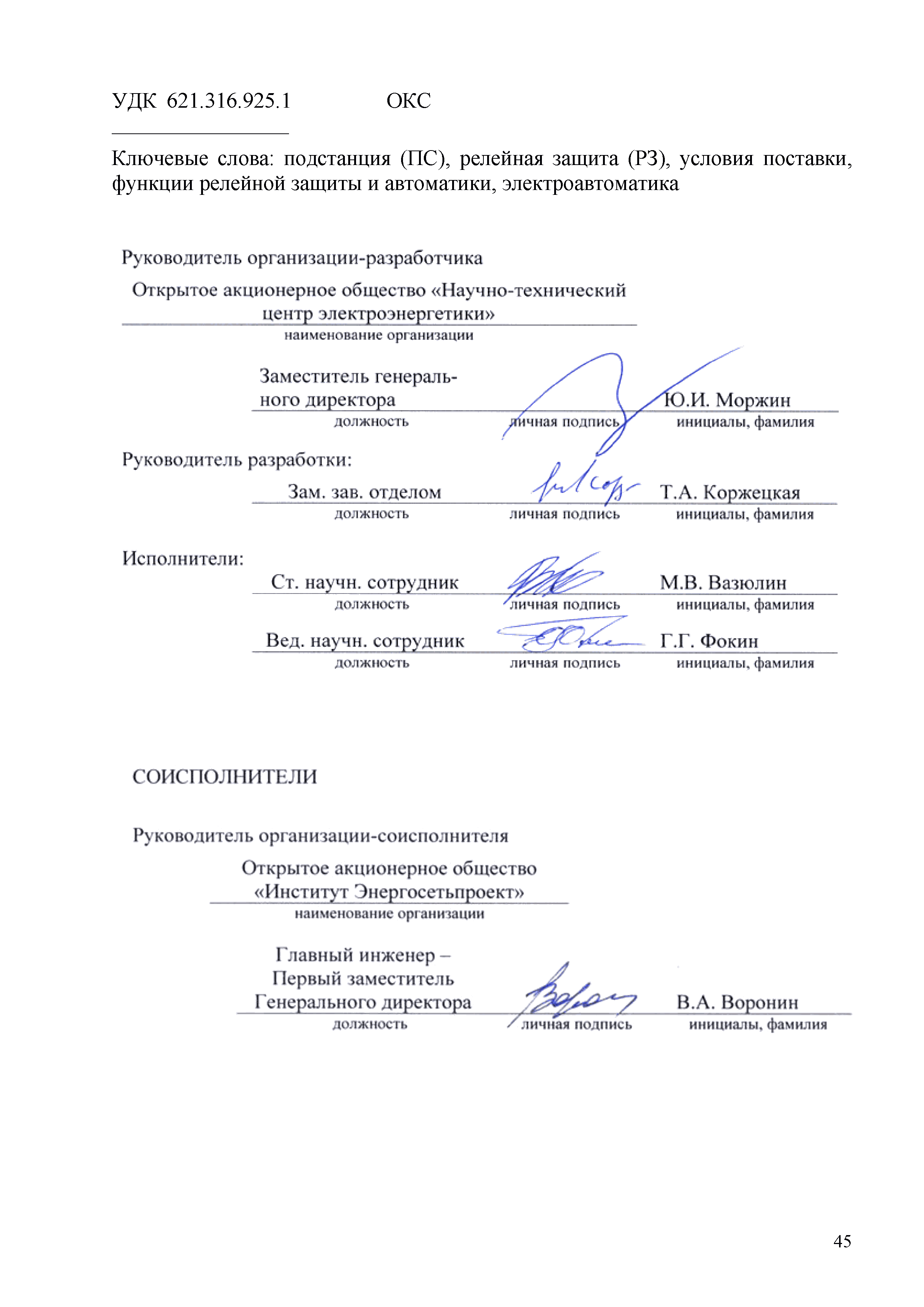

Разработан:	ОАО НТЦ электроэнергетики
Утверждён:	НП ИНВЭЛ
Издан:	НП ИНВЭЛ (2011 г. )
Расположен в:	Техническая документация

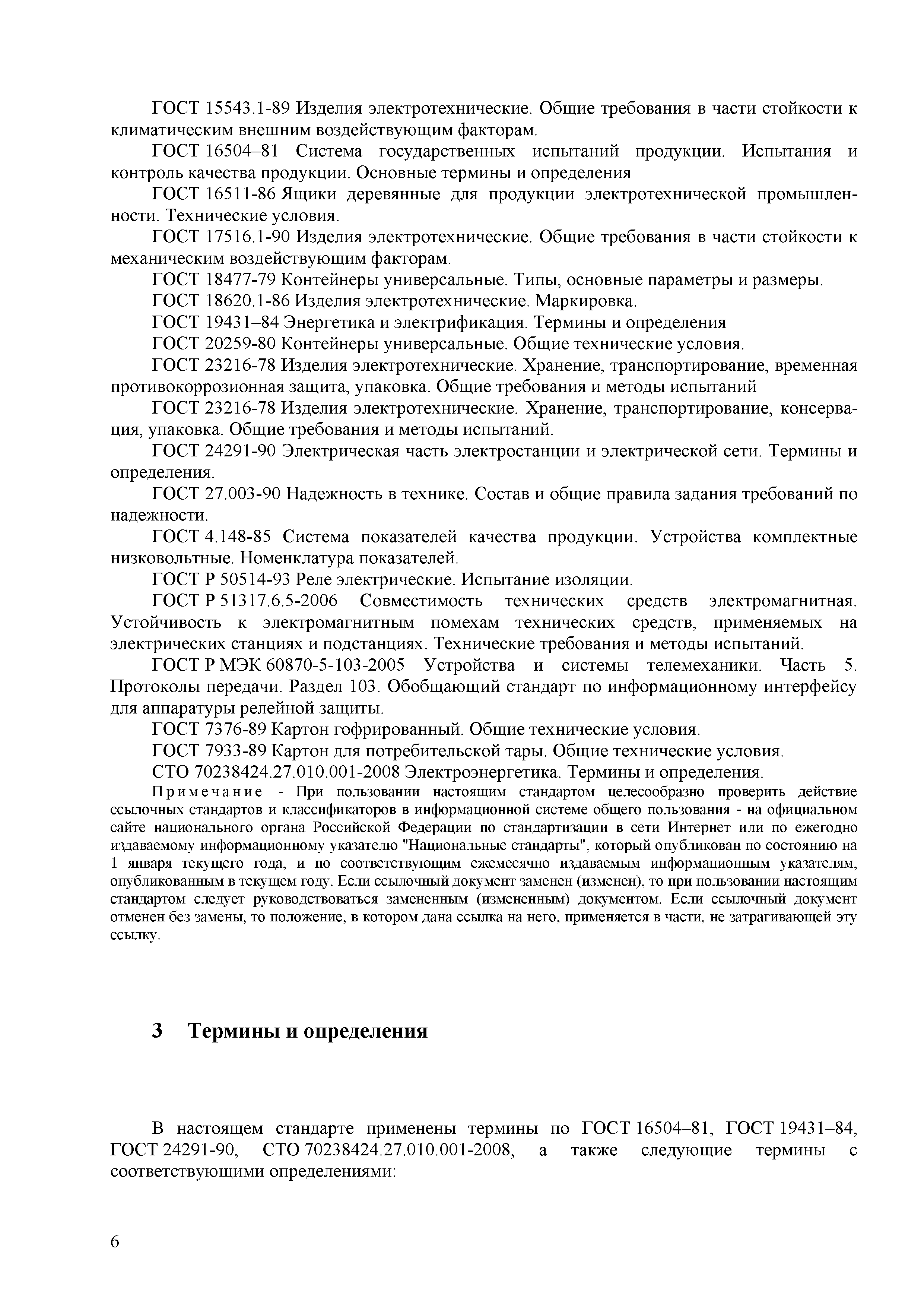

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 7376-89 «Картон гофрированный. Общие технические условия» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ 18477-79 «Контейнеры универсальные. Типы, основные параметры и размеры» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 12.2.007.6-75 «Система стандартов безопасности труда. Аппараты электрические коммутационные на напряжение до 1000 В. Требования безопасности» ГОСТ 12303-80 «Пачки из картона, бумаги и комбинированных материалов. Общие технические условия» ГОСТ 16511-86 «Ящики деревянные для продукции электротехнической промышленности. Технические условия» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 19431-84 «Энергетика и электрификация. Термины и определения» ГОСТ 20259-80 «Контейнеры универсальные. Общие технические условия» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 24291-90 «Электрическая часть электростанции и электрической сети. Термины и определения» ГОСТ 30328-95 «Реле электрические. Испытание изоляции» ГОСТ 4.148-85 «Система показателей качества продукции. Устройства комплектные низковольтные. Номенклатура показателей» ГОСТ 7933-89 «Картон для потребительской тары. Общие технические условия» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» ГОСТ Р МЭК 60870-5-103-2005 «Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 103. Обобщающий стандарт по информационному интерфейсу для аппаратуры релейной защиты» ГОСТ Р 51317.6.5-2006 «Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых на электростанциях и подстанциях. Требования и методы испытаний» ГОСТ 12301-2006 «Коробки из картона, бумаги и комбинированных материалов. Общие технические условия» СТО 70238424.27.010.011-2008 «Здания и сооружения объектов энергетики. Методика оценки технического состояния»
