Скачать ГОСТ Р 54800-2011 Преобразователи полупроводниковые силовые для железнодорожного подвижного состава. Характеристики и методы испытаний

Дата актуализации: 10.08.2017

ГОСТ Р 54800-2011

Преобразователи полупроводниковые силовые для железнодорожного подвижного состава. Характеристики и методы испытаний

Обозначение:	ГОСТ Р 54800-2011
Обозначение англ:	GOST R 54800-2011
Статус:	отменен
Название рус.:	Преобразователи полупроводниковые силовые для железнодорожного подвижного состава. Характеристики и методы испытаний
Название англ.:	Power convertors railway rolling stock. Characteristics and test methods
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.03.2016

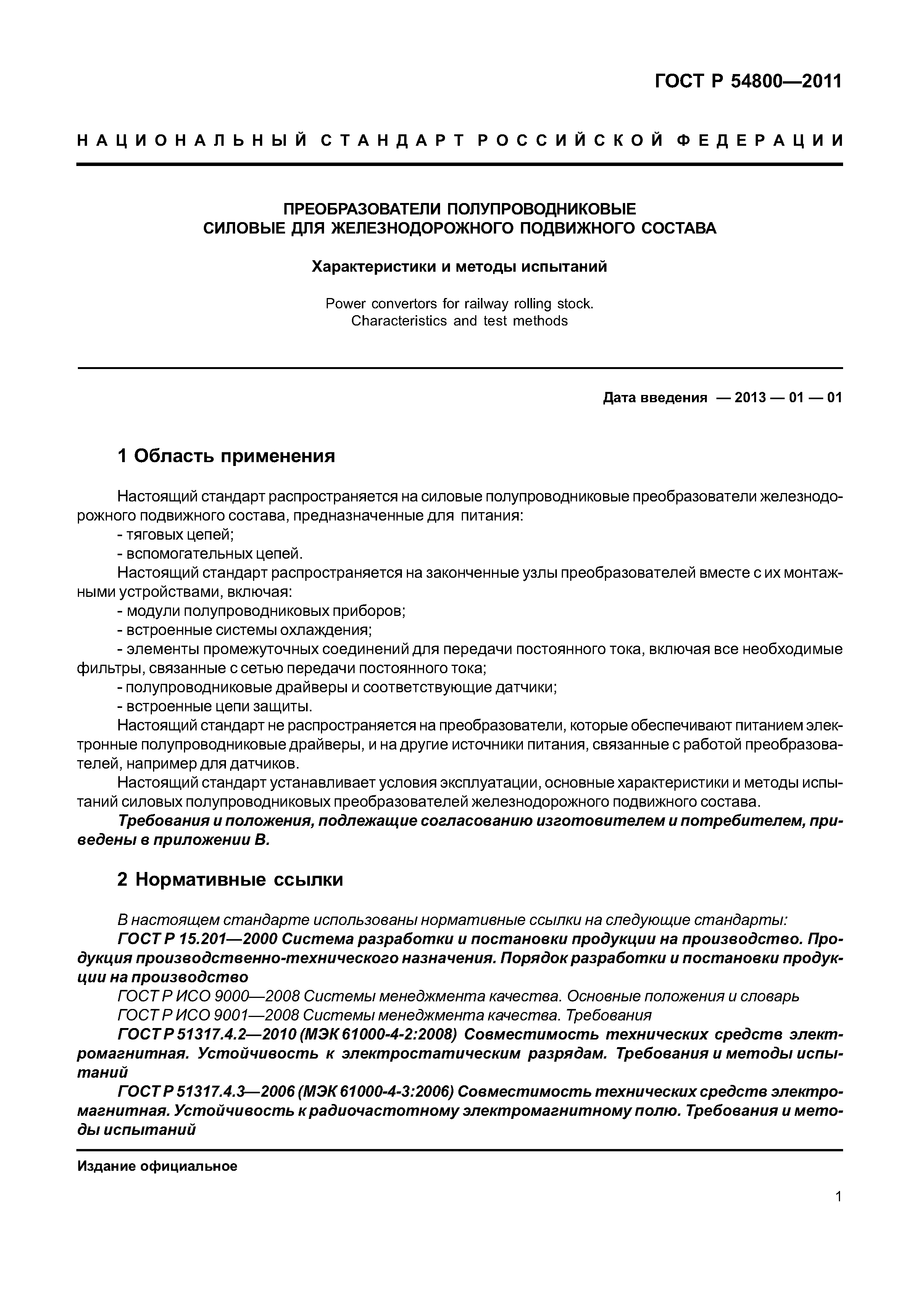

Область применения:	Стандарт распространяется на силовые полупроводниковые преобразователи железнодорожного подвижного состава, предназначенные для питания: - тяговых цепей; - вспомогательных цепей. Стандарт распространяется на законченные узлы преобразователей вместе с их монтажными устройствами, включая: - модули полупроводниковых приборов; - встроенные системы охлаждения; - элементы промежуточных соединений для передачи постоянного тока, включая все необходимые фильтры, связанные с сетью передачи постоянного тока; - полупроводниковые драйверы и соответствующие датчики; - встроенные цепи защиты. Стандарт не распространяется на преобразователи, которые обеспечивают питанием электронные полупроводниковые драйверы, и на другие источники питания, связанные с работой преобразователей, например для датчиков. Стандарт устанавливает условия эксплуатации, основные характеристики и методы испытаний силовых полупроводниковых преобразователей железнодорожного подвижного состава.

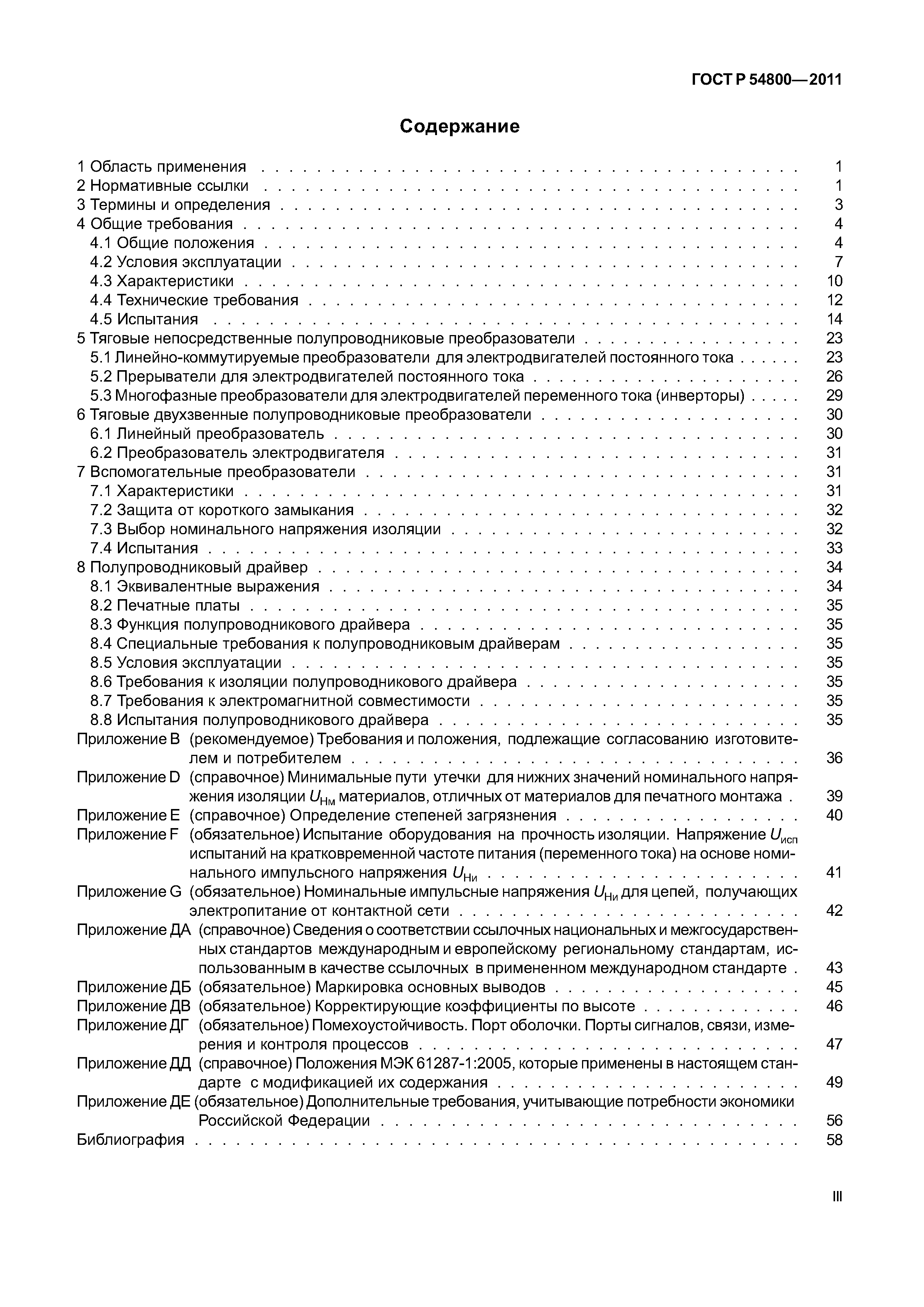

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие требования    4.1 Общие положения    4.2 Условия эксплуатации    4.3 Характеристики    4.4 Технические требования    4.5 Испытания 5 Тяговые непосредственные полупроводниковые преобразователи    5.1 Линейно-коммутируемые преобразователи для электродвигателей постоянного тока    5.2 Прерыватели для электродвигателей постоянного тока    5.3 Многофазные преобразователи для электродвигателей переменного тока (инверторы) 6 Тяговые двухзвенные полупроводниковые преобразователи    6.1 Линейный преобразователь    6.2 Преобразователь электродвигателя 7 Вспомогательные преобразователи    7.1 Характеристики    7.2 Защита от короткого замыкания    7.3 Выбор номинального напряжения изоляции    7.4 Испытания 8 Полупроводниковый драйвер    8.1 Эквивалентные выражения    8.2 Печатные платы    8.3 Функция полупроводникового драйвера    8.4 Специальные требования к полупроводниковым драйверам    8.5 Условия эксплуатации    8.6 Требования к изоляции полупроводникового драйвера    8.7 Требования к электромагнитной совместимости    8.8 Испытания полупроводникового драйвера Приложение В (рекомендуемое) Требования и положения, подлежащие согласованию изготовителем и потребителем Приложение D (справочное) Минимальные пути утечки для нижних значений номинального напряжения изоляции материалов, отличных от материалов для печатного монтажа Приложение Е (справочное) Определение степеней загрязнения Приложение F (обязательное) Испытание оборудования на прочность изоляции. Напряжение испытаний на кратковременной частоте питания (переменного тока) на основе номинального импульсного напряжения Приложение G (обязательное) Номинальные импульсные напряжения для цепей, получающих электропитание от контактной сети Приложение ДА (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным и европейскому региональному стандартам, использованным в качестве ссылочных в примененном международном стандарте Приложение ДБ (обязательное) Маркировка основных выводов Приложение ДВ (обязательное) Корректирующие коэффициенты по высоте Приложение ДГ (обязательное) Помехоустойчивость. Порт оболочки. Порты сигналов, связи, измерения и контроля процессов Приложение ДД (справочное) Положения МЭК 61287-1 :2005, которые применены в настоящем стандарте с модификацией их содержания Приложение ДЕ (обязательное) Дополнительные требования, учитывающие потребности экономики Российской Федерации Библиография
Разработан:	ООО Центр нормативно-технической документации Регламент
Утверждён:	13.12.2011 Федеральное агентство по техническому регулированию и метрологии (1157-ст)
Издан:	Стандартинформ (2013 г. )
Расположен в:	Техническая документация Электроэнергия ЖЕЛЕЗНОДОРОЖНАЯ ТЕХНИКА Подвижной состав железных дорог Подвижной состав железных дорог в целом ЭЛЕКТРОТЕХНИКА Электрическое тяговое оборудование Экология ЖЕЛЕЗНОДОРОЖНАЯ ТЕХНИКА Подвижной состав железных дорог Подвижной состав железных дорог в целом ЭЛЕКТРОТЕХНИКА Электрическое тяговое оборудование

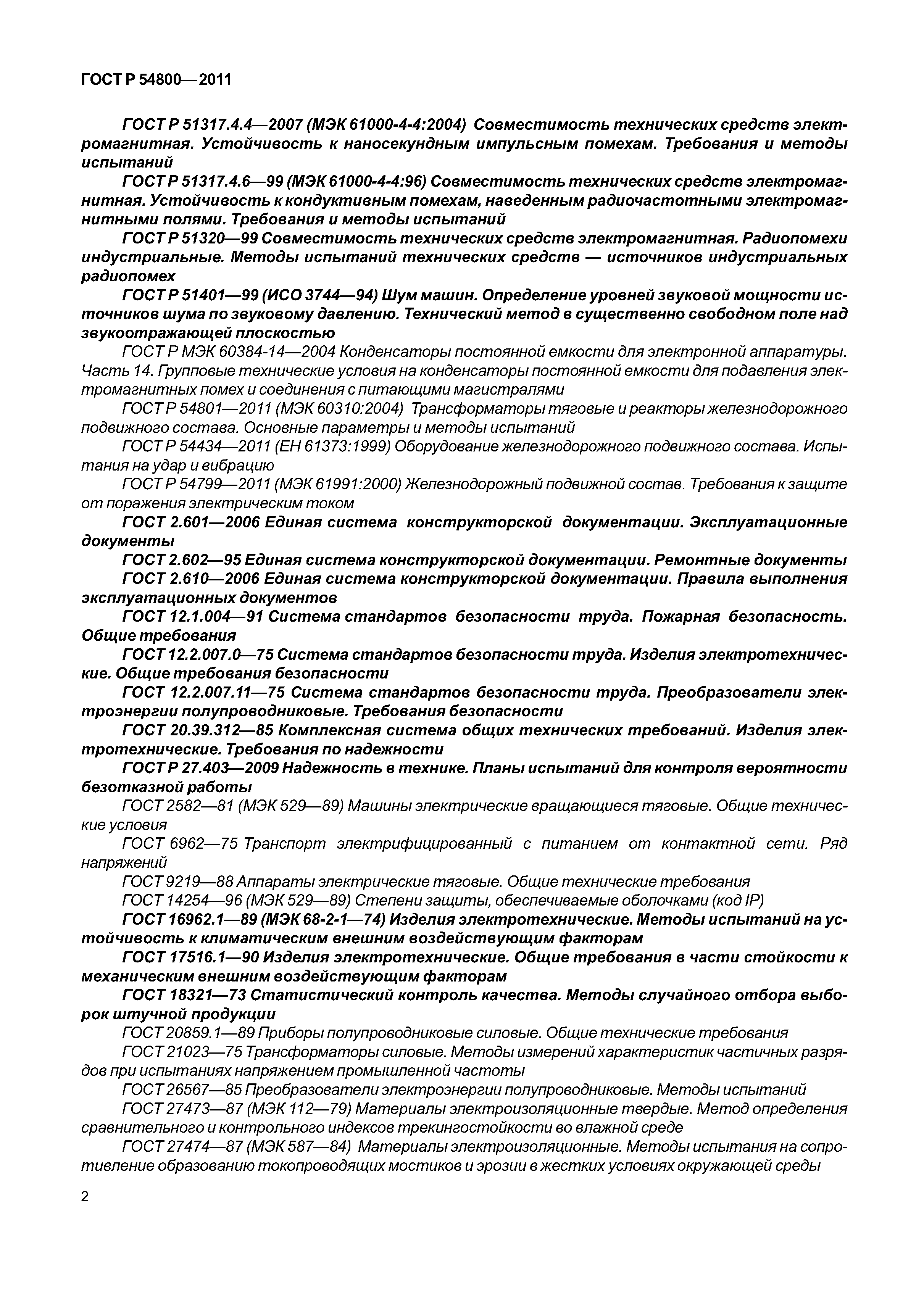

Нормативные ссылки:	ГОСТ 2.602-95 «Единая система конструкторской документации. Ремонтные документы» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 18321-73 «Статистический контроль качества. Методы случайного отбора выборок штучной продукции» ГОСТ 27473-87 «Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 12.2.007.11-75 «Система стандартов безопасности труда. Преобразователи электроэнергии полупроводниковые. Требования безопасности» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 20.39.312-85 «Комплексная система общих технических требований. Изделия электротехнические. Требования по надежности» ГОСТ 20859.1-89 «Приборы полупроводниковые силовые. Общие технические требования» ГОСТ 21023-75 «Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты» ГОСТ 2582-81 «Машины электрические вращающиеся тяговые. Общие технические условия» ГОСТ 26567-85 «Преобразователи электроэнергии полупроводниковые. Методы испытаний» ГОСТ 27474-87 «Материалы электроизоляционные. Методы испытания на сопротивление образованию токопроводящих мостиков и эрозии в жестких условиях окружающей среды» ГОСТ 28309-89 «Конденсаторы постоянной емкости оксидно-электролитические алюминиевые. Методы испытаний на взрывоустойчивость» ГОСТ 29205-91 «Совместимость технических средств электромагнитная. Радиопомехи индустриальные от электротранспорта. Нормы и методы испытаний» ГОСТ 30429-96 «Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования и аппаратуры, устанавливаемых совместно со служебными радиоприемными устройствами гражданского назначения. Нормы и методы испытаний» ГОСТ 6962-75 «Транспорт электрифицированный с питанием от контактной сети. Ряд напряжений» ГОСТ 9219-88 «Аппараты электрические тяговые. Общие технические требования» ГОСТ Р 51317.4.6-99 «Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний» ГОСТ Р 51320-99 «Совместимость технических средств электромагнитная. Радиопомехи индустриальные. Методы испытаний технических средств - источников индустриальных радиопомех» ГОСТ Р 51401-99 «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью» ГОСТ Р МЭК 60384-14-2004 «Конденсаторы постоянной емкости для электронной аппаратуры. Часть 14. Групповые технические условия на конденсаторы постоянной емкости для подавления электромагнитных помех и соединения с питающими магистралями» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов» ГОСТ Р 51317.4.3-2006 «Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний» ГОСТ Р 51317.4.4-2007 «Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний» ГОСТ Р ИСО 9000-2008 «Системы менеджмента качества. Основные положения и словарь» ГОСТ Р ИСО 9001-2008 «Системы менеджмента качества. Требования» ГОСТ Р 27.403-2009 «Надежность в технике. Планы испытаний для контроля вероятности безотказной работы» ГОСТ Р 54434-2011 «Оборудование железнодорожного подвижного состава. Испытания на удар и вибрацию» ГОСТ Р 54799-2011 «Железнодорожный подвижной состав. Требования к защите от поражения электрическим током» ГОСТ Р 54801-2011 «Трансформаторы тяговые и реакторы железнодорожного подвижного состава. Основные параметры и методы испытаний»
