РД 34.10.117-92

Основные положения по сварке и контролю резервуаров (баков) АЭС

Обозначение:	РД 34.10.117-92
Обозначение англ:	RD 34.10.117-92
Статус:	действует
Название рус.:	Основные положения по сварке и контролю резервуаров (баков) АЭС
Название англ.:	Method for Development of Specified Quantity Allowances for Standby Equipment and Spare Parts for Energy System Repair and Maintenance
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Документ устанавливает основные требования по изготовлению и монтажу резервуаров и баков из низкоуглеродистых и коррозионностойких сталей, предназначенных для атомных станций и является обязательным для организаций и предприятий, выполняющих конструирование, изготовление и монтаж листовых конструкций резервуаров (баков) АЭС.

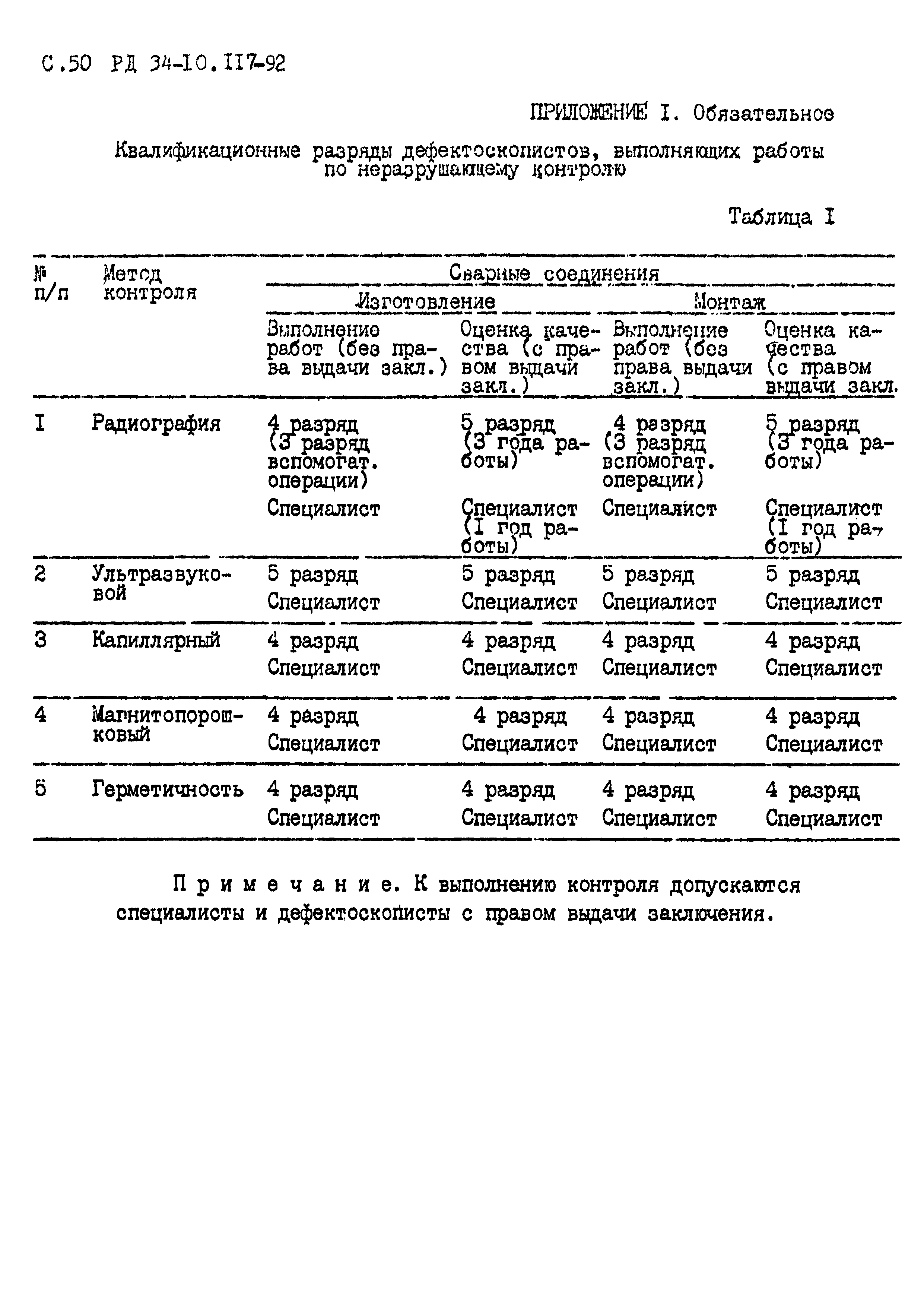

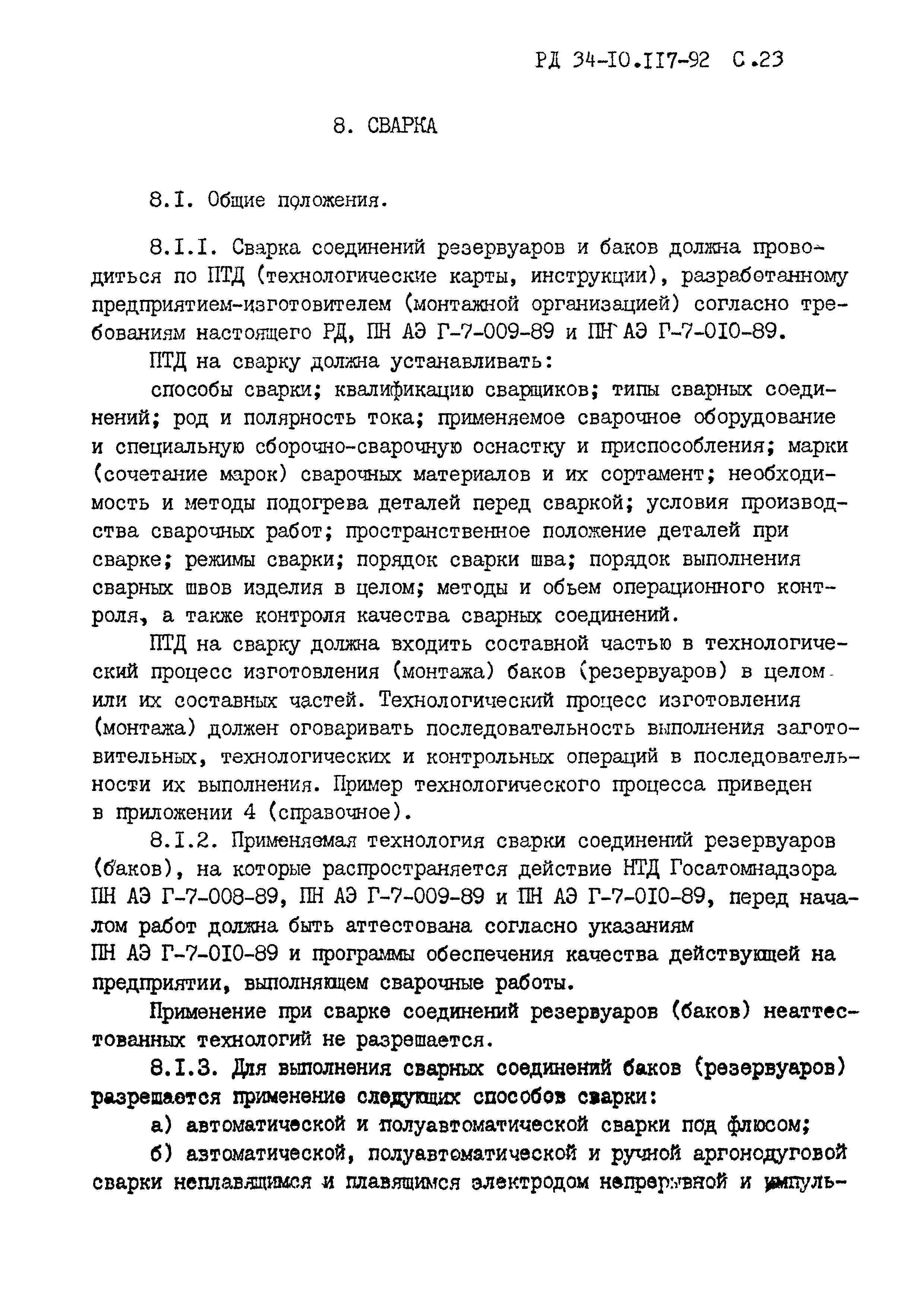

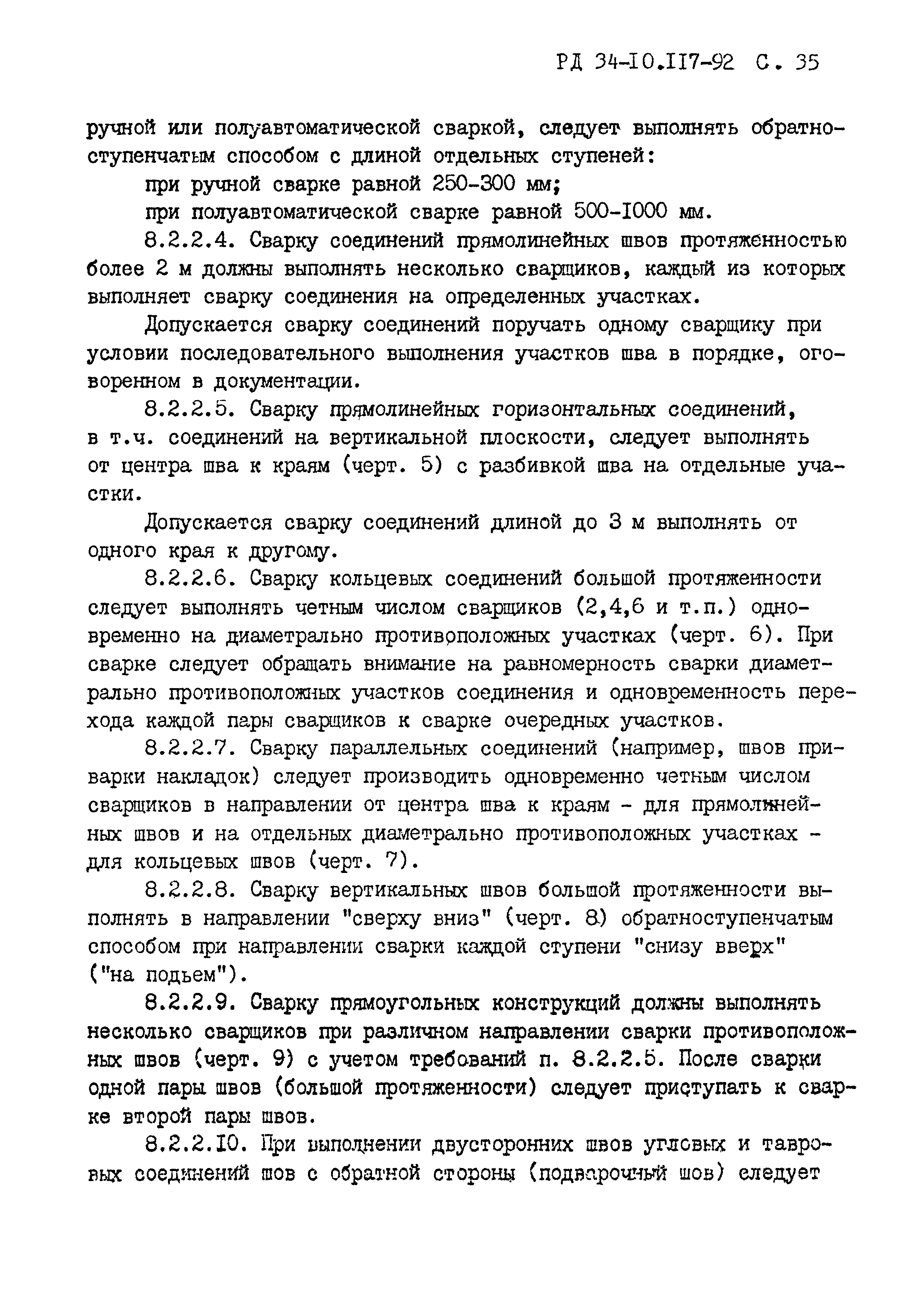

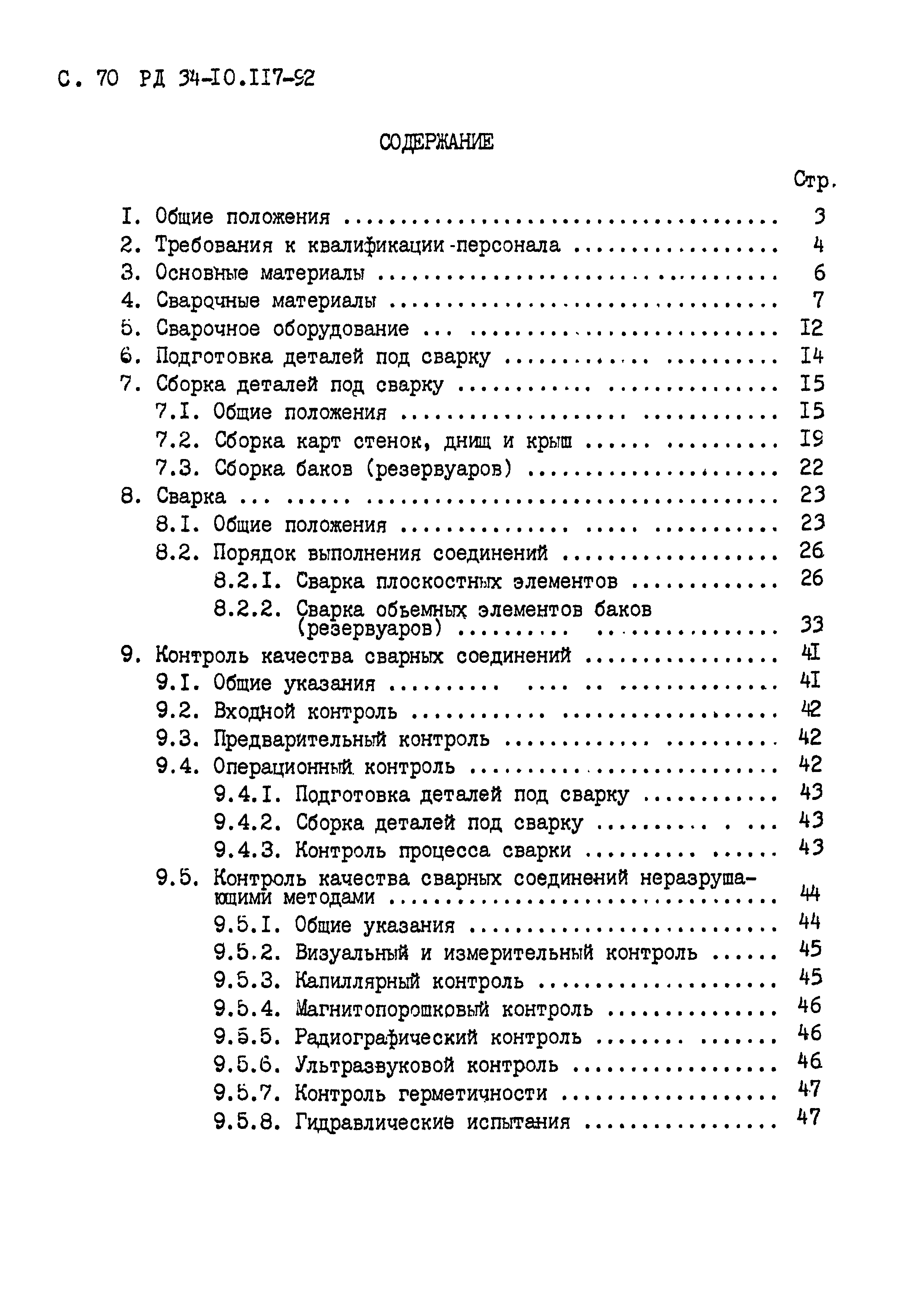

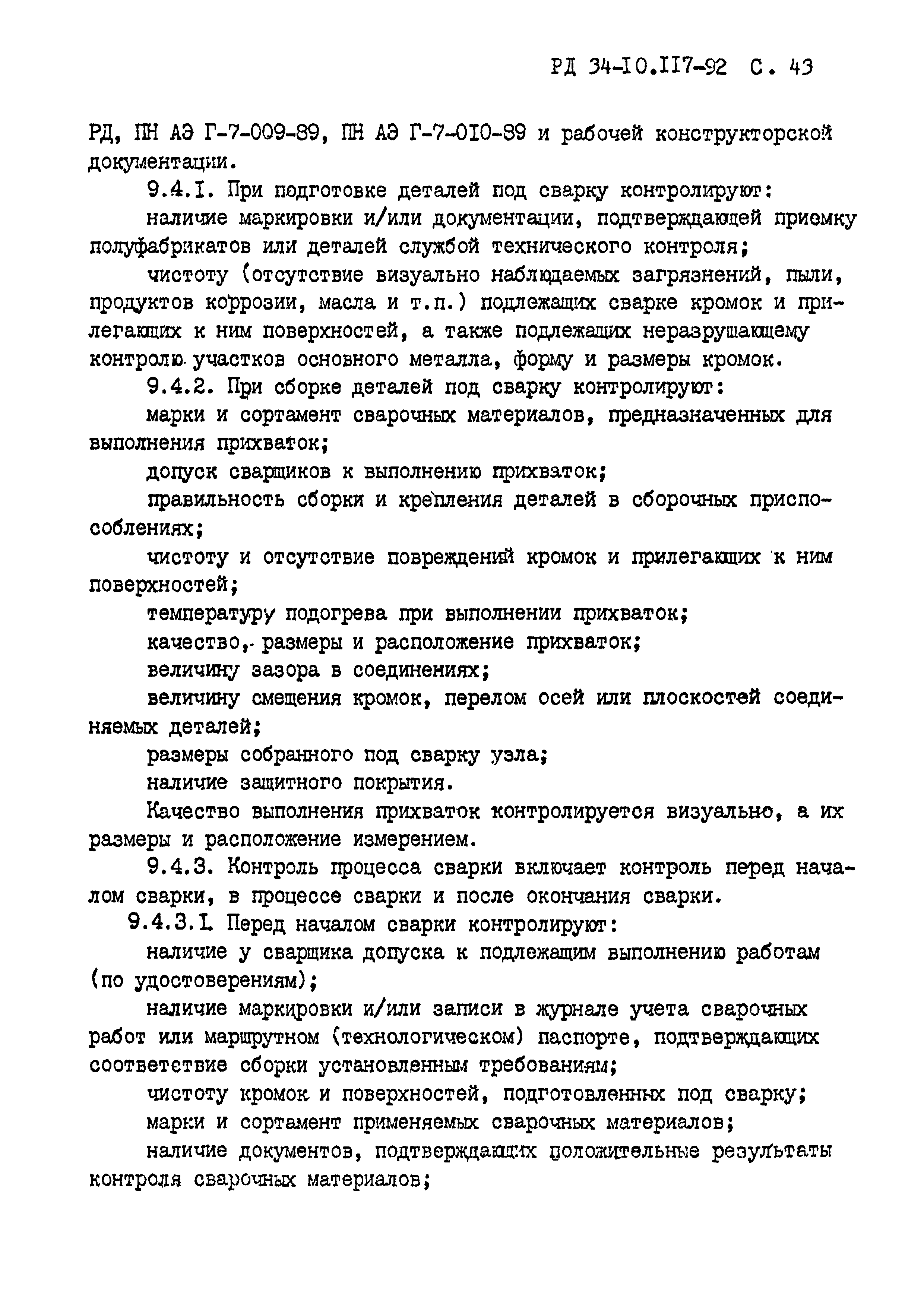

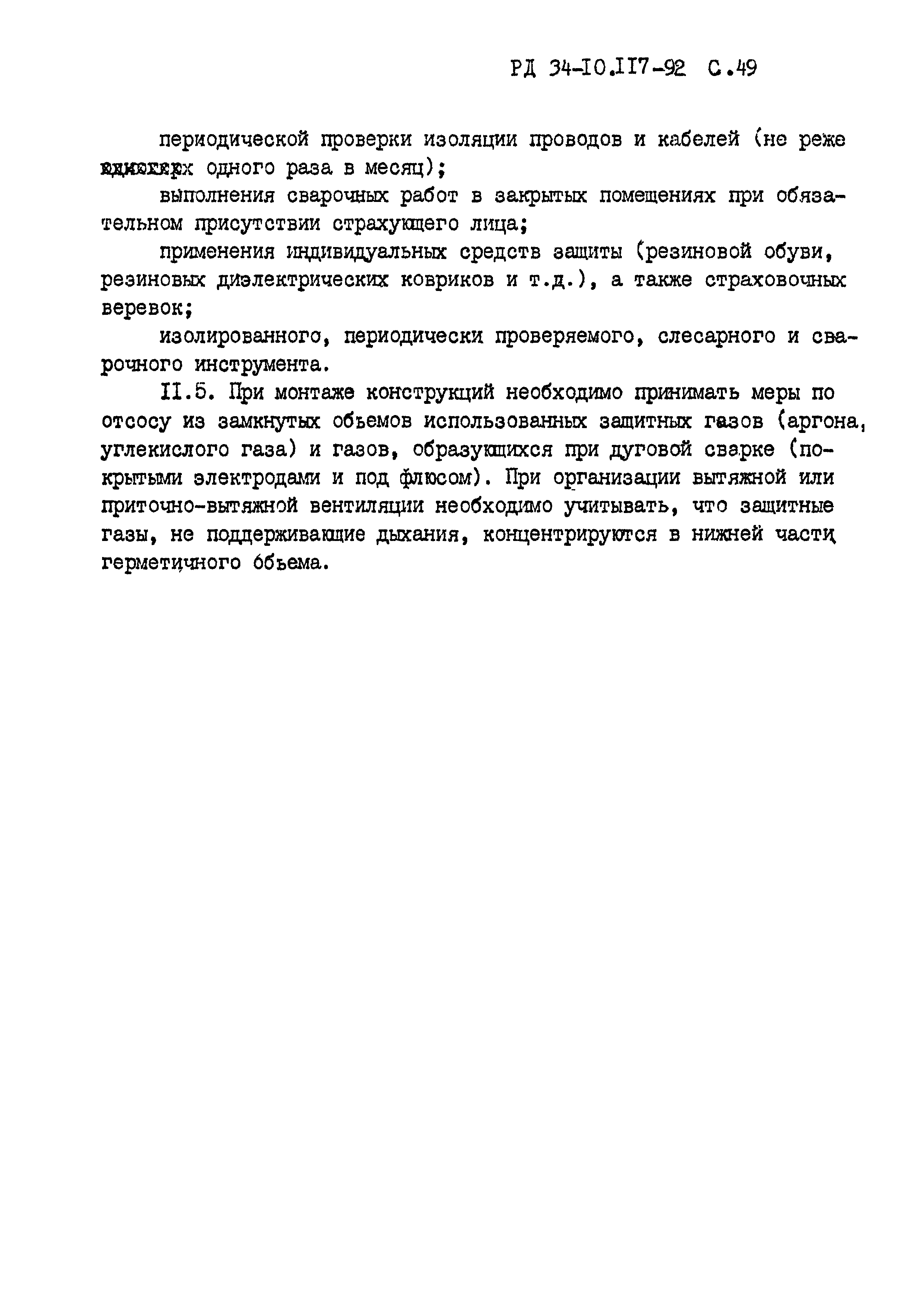

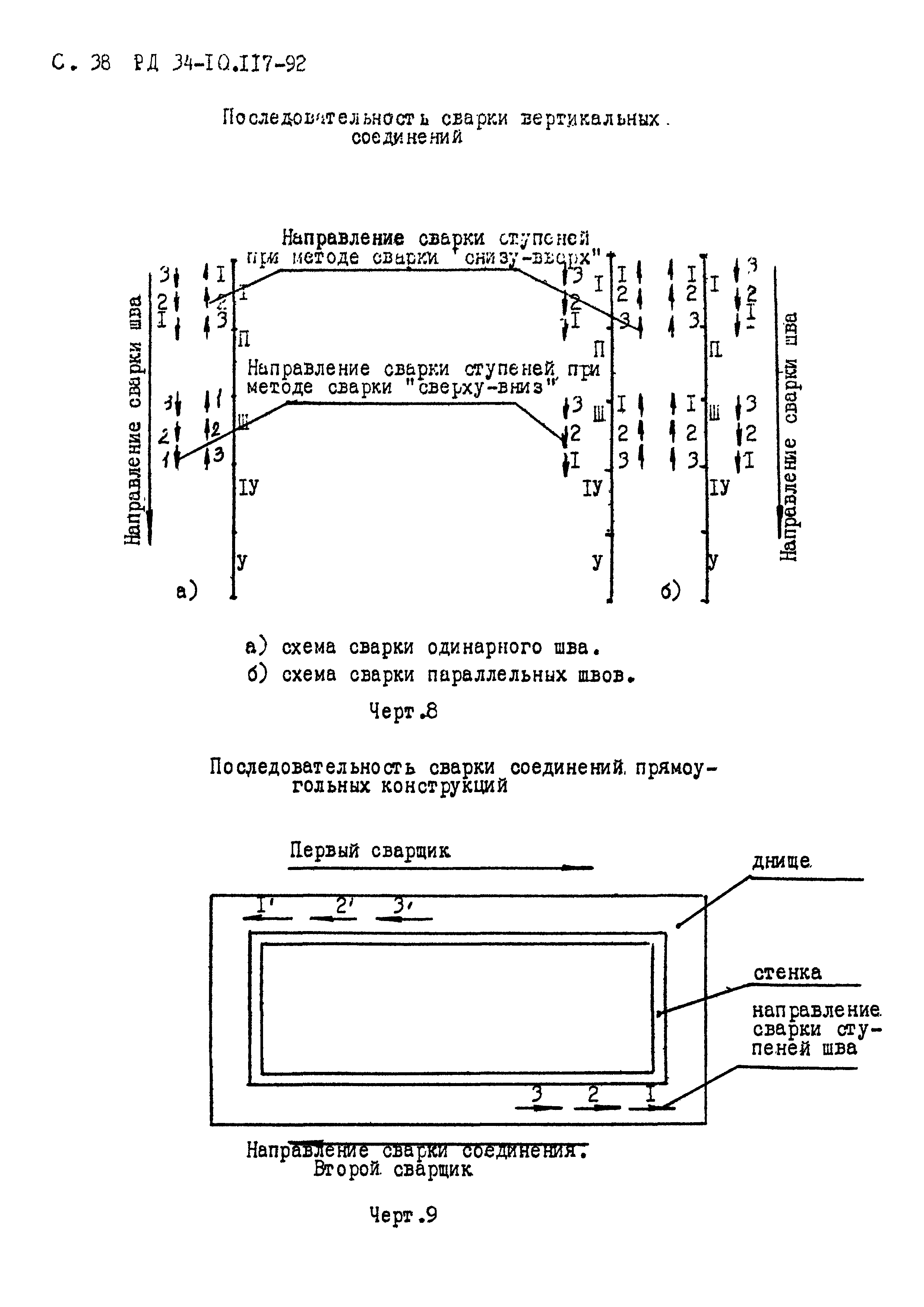

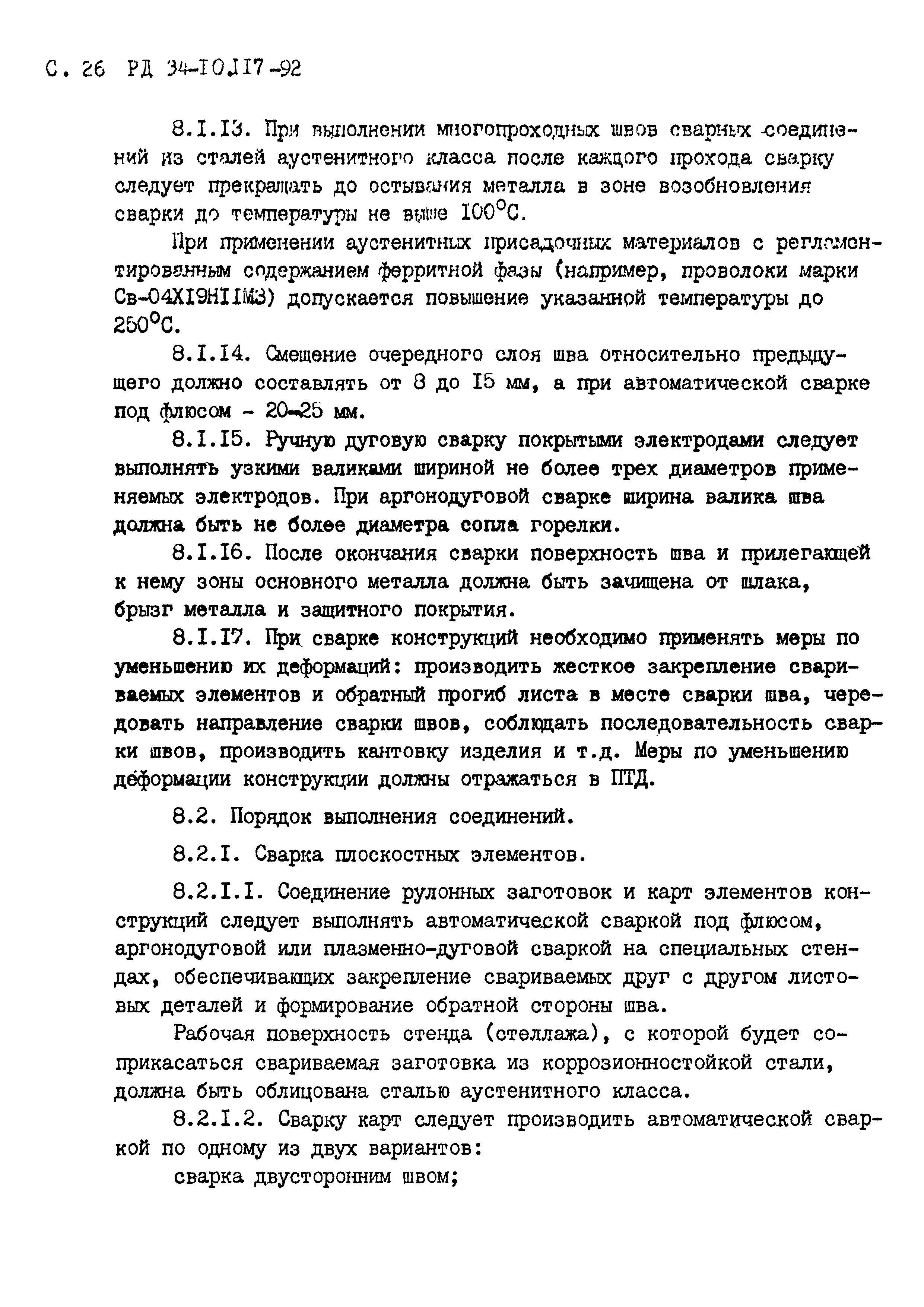

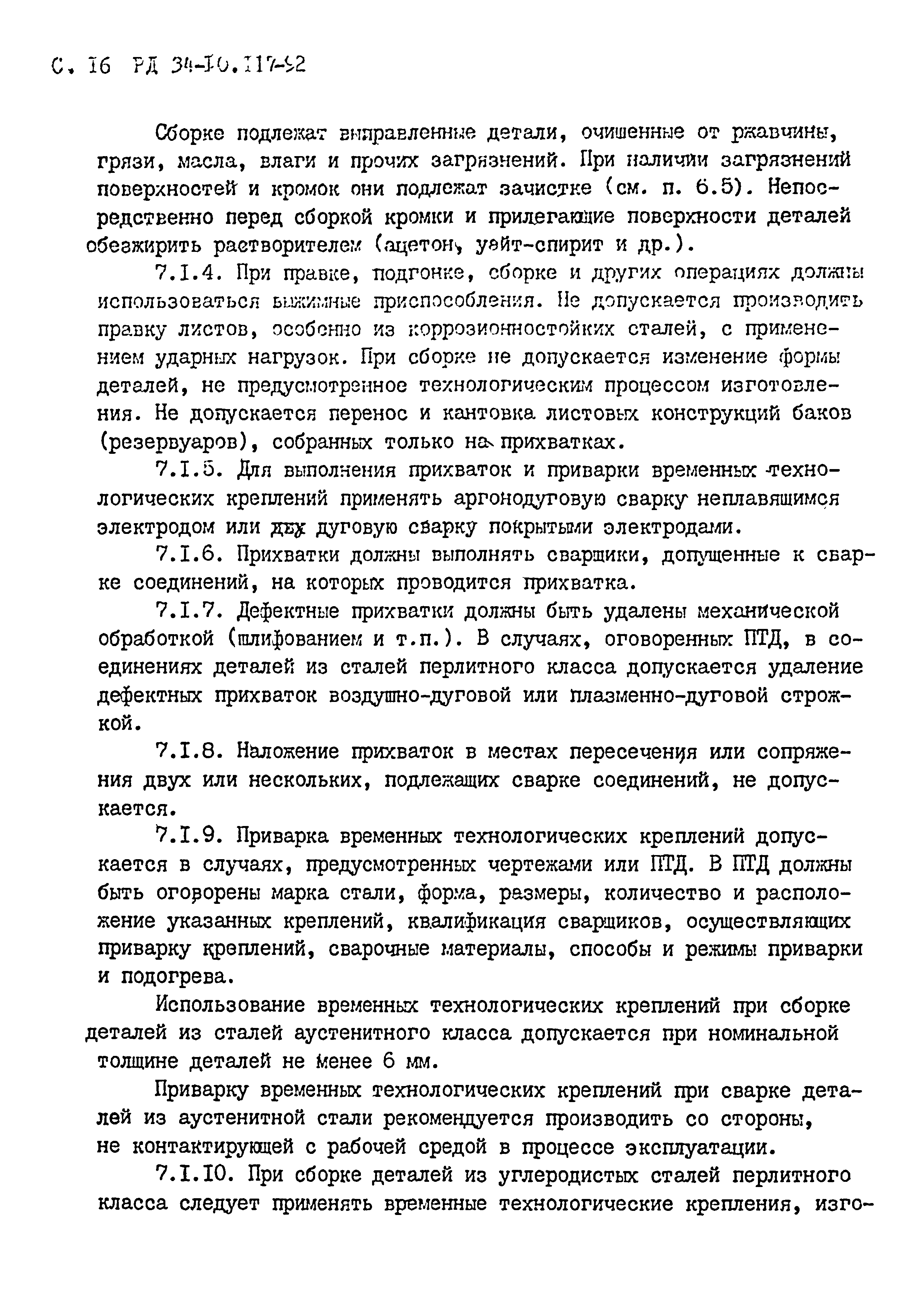

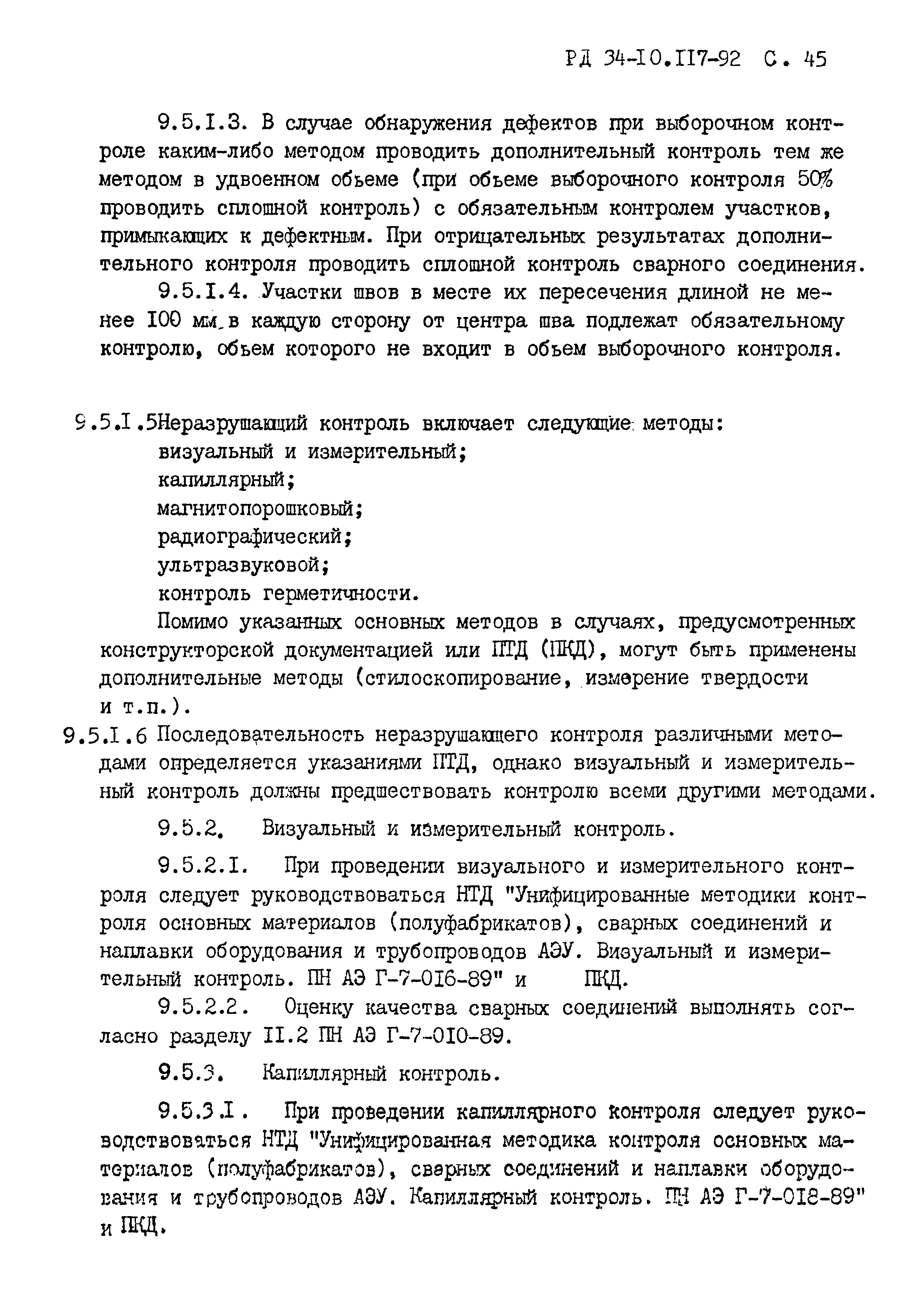

Оглавление:	1 Общие положения 2 Требования к квалификации персонала 3 Основные материалы 4 Сварочные материалы 5 Сварочное оборудование 6 Подготовка деталей под сварку 7 Сборка деталей под сварку    7.1. Общие положения    7.2. Сборка карт стенок, днищ и крыш    7.3. Сборка баков (резервуаров) 8 Сварка    8.1. Общие положения    8.2. Порядок выполнения соединений       8.2.1. Сварка плоскостных элементов       8.2.2. Сварка объемных элементов баков (резервуаров) 9 Контроль качества сварных соединений    9.1. Общие указания    9.2. Входной контроль    9.3. Предварительный контроль    9.4. Операционный контроль       9.4.1. Подготовка деталей под сварку       9.4.2. Сборка деталей под сварку       9.4.3. Контроль процесса сварки    9.5. Контроль качества сварных соединений неразрушающими методами       9.5.1. Общие указания       9.5.2. Визуальный и измерительный контроль       9.5.3. Капиллярный контроль       9.5.4. Магнитопорошковый контроль       9.5.5. Радиографический контроль       9.5.6.Ультразвуковой контроль       9.5.7.Контроль герметичности       9.5.8. Гидравлические испытания 10 Исправление дефектов 11 Техника безопасности Приложение 1 (обязательное). Квалификационные разряды, дефектоскопистов, выполняющих работы по неразрушающему контролю Приложение 2 (справочное). Перечень нормативно-технической документации, упомянутой в РД Приложение 3 (справочное). Сварочное оборудование, рекомендуемое для изготовления резервуаров и баков Приложение 4 (справочное). Пример типового технологического процесса изготовления обечаек рулонных баков из нержавеющей стали Приложение 5 (справочное). Методы и объемы неразрушающего контроля сварных соединений баков и резервуаров
Разработан:	НИПТКО Энергомонтажпроект
Утверждён:	21.10.1992 Ассоциация Энергомонтаж (40)
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Энергетика и теплотехника в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов энергетического комплекса Мостостроение Нормирование оборудования, запасных частей к нему, изделий и материалов
Заменяет собой:	РД ОП 42.001-85 «Руководящий нормативный документ. Основные положения по сварке и контролю резервуаров (баков) АЭС»
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» ГОСТ 2.503-90 «Единая система конструкторской документации. Правила внесения изменений» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ПНАЭ Г-5-006-87 «Нормы проектирования сейсмостойких атомных станций» ПНАЭ Г-7-003-87 «Правила аттестации сварщиков оборудования и трубопроводов атомных энергетических установок» ПНАЭ Г-01-011-97 «Общие положения обеспечения безопасности атомных станций» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 5583-78 «Кислород газообразный технический и медицинский. Технические условия» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 23949-80 «Электроды вольфрамовые сварочные неплавящиеся. Технические условия» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля» РД 3-3-85 «Типовое положение о порядке проверки знаний правил, норм и инструкций по безопасности в атомной энергетике у руководителей и инженерно-технических работников» ПНАЭ Г-7-015-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Магнитопорошковый контроль» ПНАЭ Г-7-017-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Радиографический контроль» ПНАЭ Г-7-019-89 «Унифицированная методика контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Контроль герметичности. Газовые и жидкостные методы» ПНАЭ Г-7-014-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Ультразвуковой контроль. Часть I. Контроль основных материалов (полуфабрикатов)» ПНАЭ Г-7-018-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Капиллярный контроль» ТУ 48-19-221-83 «Прутки из иттрированного вольфрама марки СВИ-1. Технические условия»
