Скачать ГОСТ Р 51322.1-2011 Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний

Дата актуализации: 10.08.2017

ГОСТ Р 51322.1-2011

Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний

Обозначение:	ГОСТ Р 51322.1-2011
Обозначение англ:	GOST R 51322.1-2011
Статус:	отменен
Название рус.:	Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний
Название англ.:	Plugs and socket-outlets for household and similar purposes. Part 1. General requirements and metods of tests
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2016

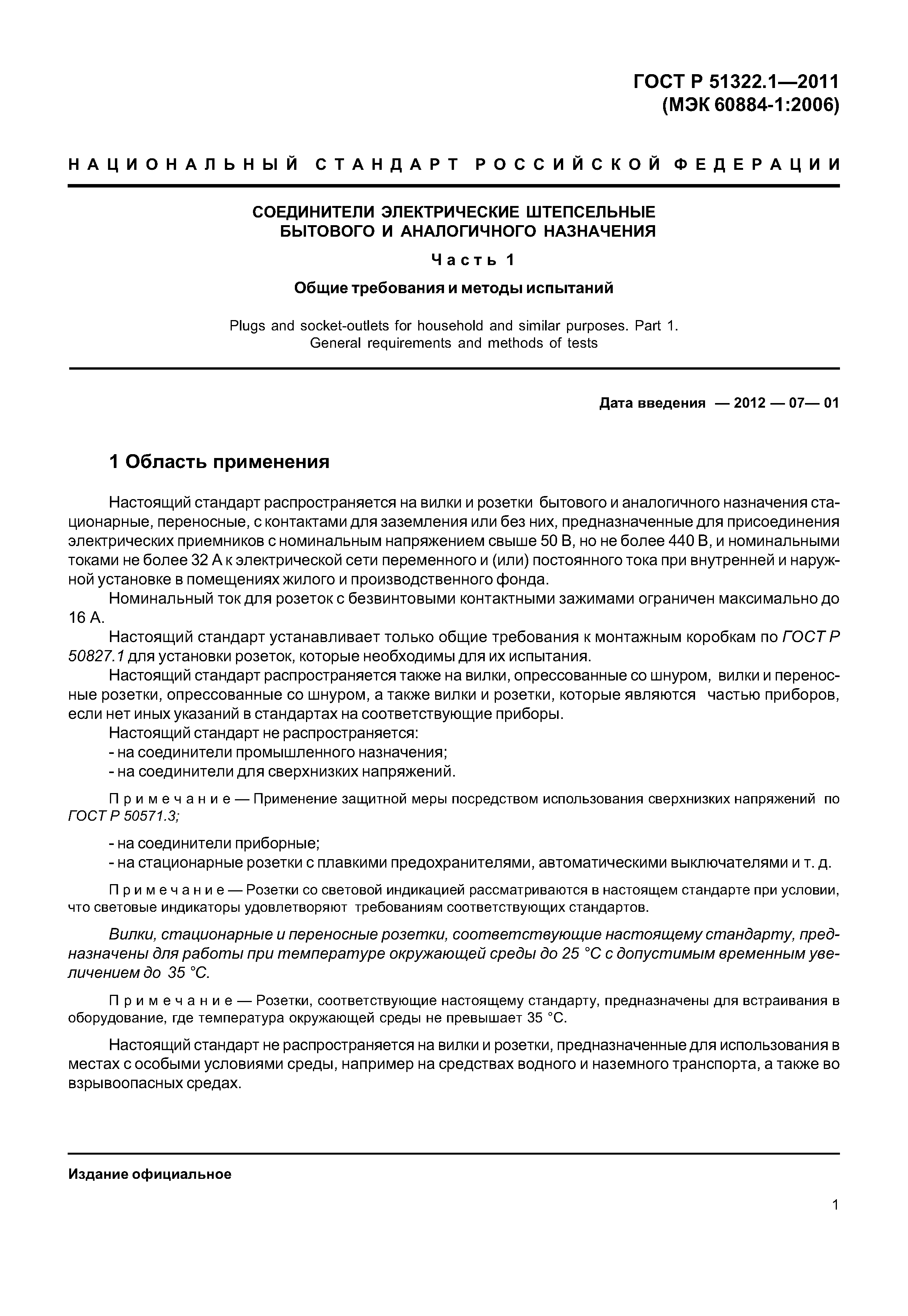

Область применения:	Стандарт распространяется на вилки и розетки бытового и аналогичного назначения стационарные, переносные, с контактами для заземления или без них, предназначенные для присоединения электрических приемников с номинальным напряжением свыше 50 В, но не более 440 В, и номинальными токами не более 32 А к электрической сети переменного и (или) постоянного тока при внутренней и наружной установке в помещениях жилого и производственного фонда. Стандарт распространяется также на вилки, опрессованные со шнуром, вилки и переносные розетки, опрессованные со шнуром, а также вилки и розетки, которые являются частью приборов, если нет иных указаний в стандартах на соответствующие приборы. Стандарт не распространяется: - на соединители промышленного назначения; - на соединители для сверхнизких напряжений.

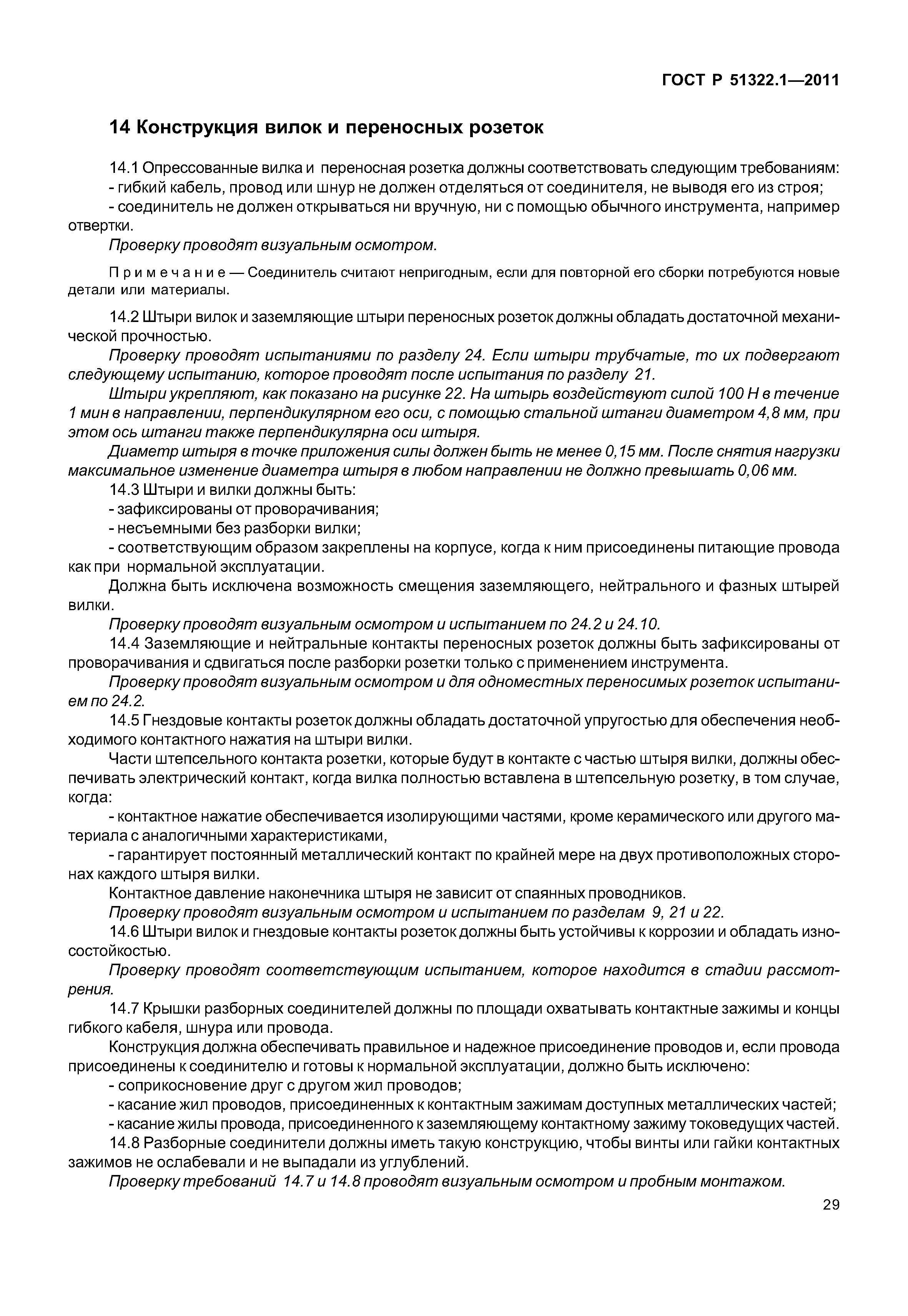

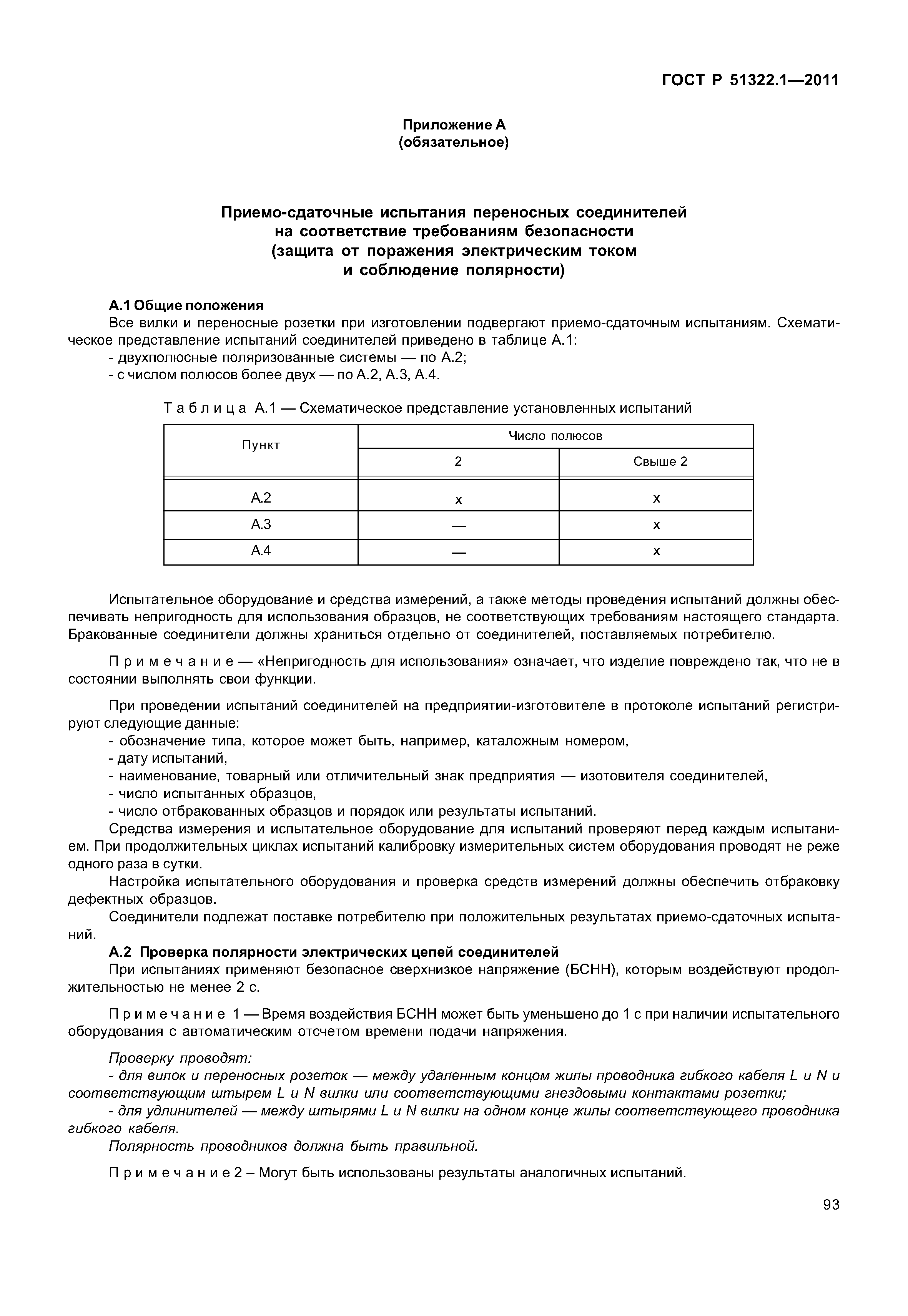

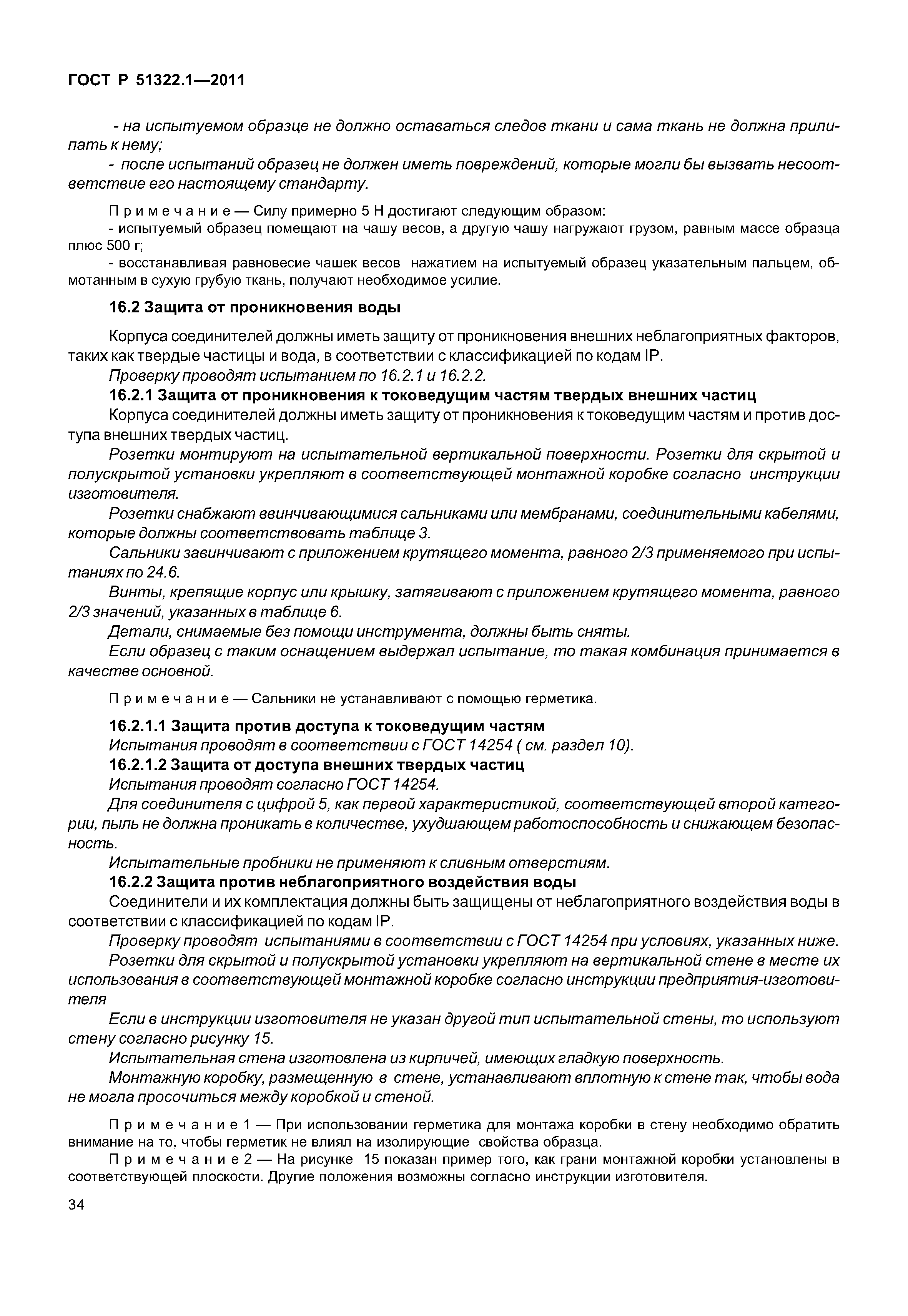

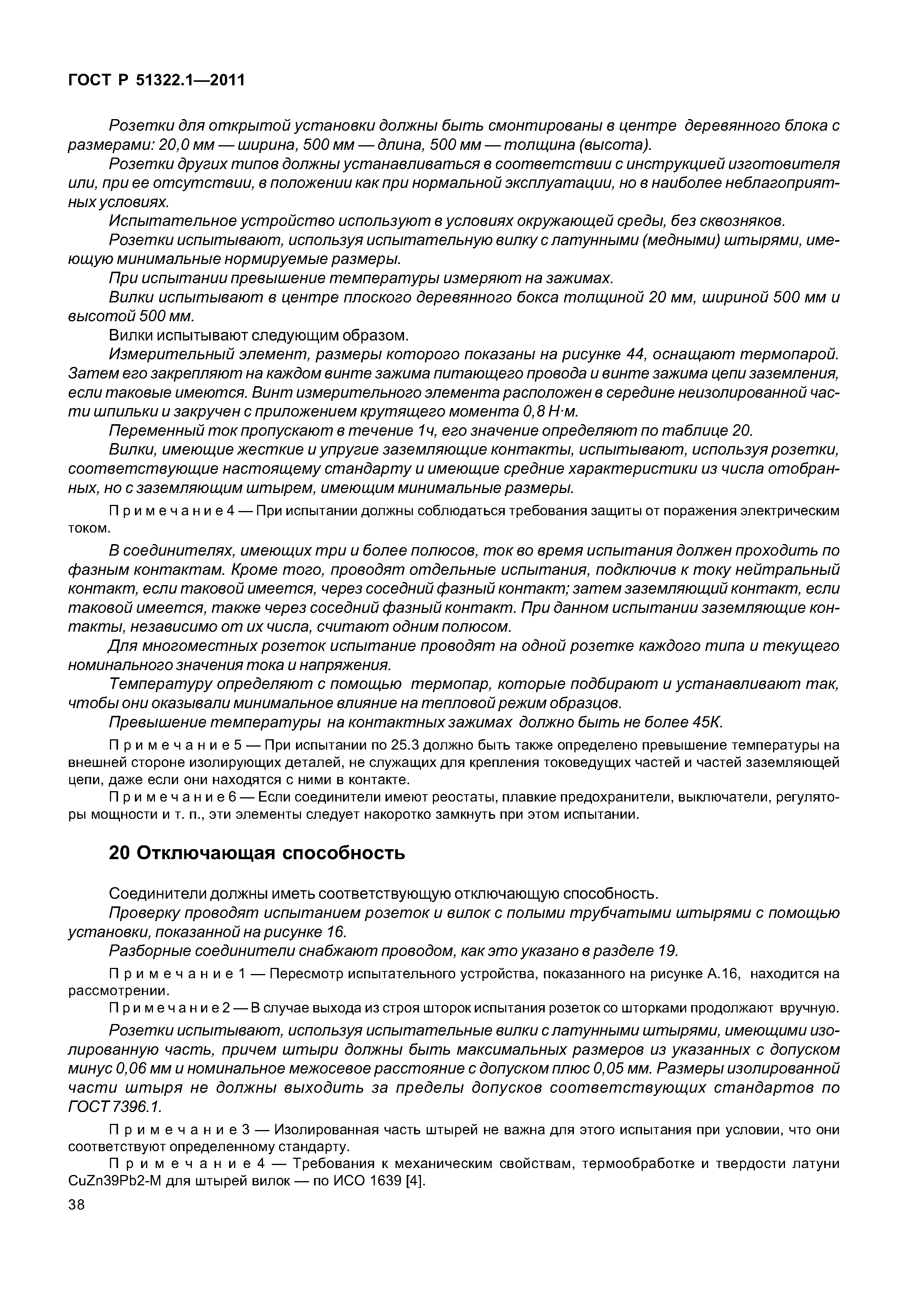

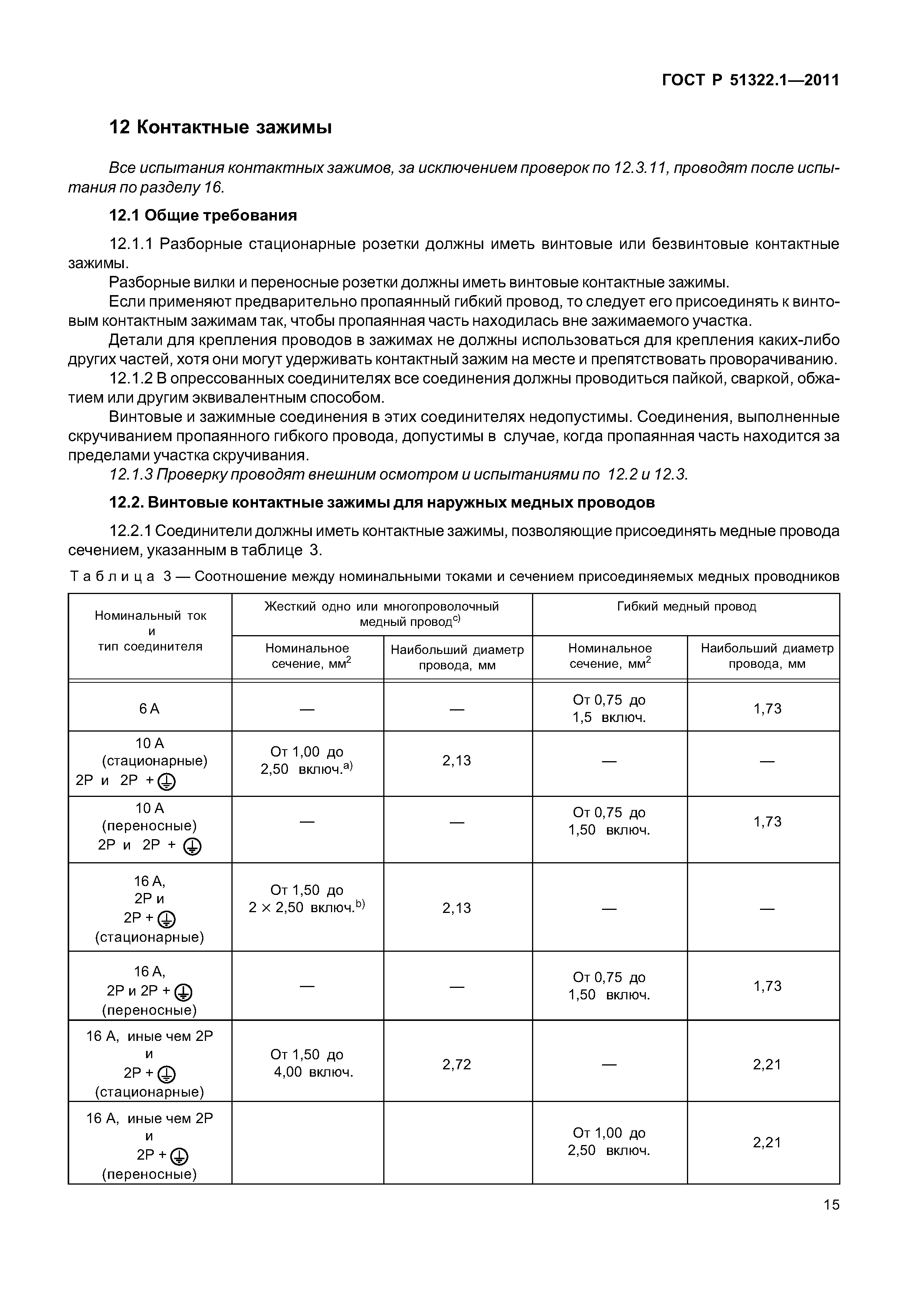

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие требования 5 Общие требования к испытаниям 6 Номинальные величины 7 Классификация 8 Маркировка 9 Проверка размеров 10 Защита от поражения электрическим током 11 Заземление 12 Контактные зажимы 13 Конструкция стационарных розеток 14 Конструкция вилок и переносных розеток 15 Сблокированные розетки 16 Устойчивость к старению, защита от проникновения воды и влагостойкость 17 Сопротивление и электрическая прочность изоляции 18 Работа заземляющего контакта 19 Превышение температуры 20 Отключающая способность 21 Нормальная работа 22 Усилие при разъеме штырей вилки с гнездами розетки 23 Гибкие кабели, шнуры и их присоединение 24 Механическая прочность 25 Нагревостойкость 26 Винты, токоведущие части и соединения 27 Пути утечки тока, воздушные зазоры и расстояния через заливочную массу 28 Теплостойкость, огнестойкость и устойчивость к токам поверхностного разряда 29 Коррозиеустойчивость 30 Дополнительные испытания частично опрессованных штырей вилки Приложение А (обязательное) Приемо-сдаточные испытания переносных соединителей на соответствие требованиям безопасности (защита от поражения электрическим током и соблюдение полярности) Приложение В (обязательное) Обозначение и число образцов, необходимых для испытаний Приложение ДА (обязательное) Дополнительные требования к соединителям, устанавливаемые в стандартах и технических условиях на соединители конкретных типов Приложение ДБ (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография
Разработан:	ФГУП ВНИИНМАШ АНО НТЦ Энергия
Утверждён:	28.09.2011 Федеральное агентство по техническому регулированию и метрологии (381-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Электрическая арматура Вилки, розетки, соединители Экология ЭЛЕКТРОТЕХНИКА Электрическая арматура Вилки, розетки, соединители Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Заменяет собой:	ГОСТ Р 51322.1-99 «Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 24683-81 «Изделия электротехнические. Методы контроля стойкости к воздействию специальных сред» ГОСТ 27473-87 «Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде» ГОСТ Р МЭК 60227-4-2002 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели в оболочке для стационарной прокладки» ГОСТ 18620-86 «Изделия электротехнические. Маркировка» ГОСТ 28312-89 «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения» ГОСТ 14312-79 «Контакты электрические. Термины и определения» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 21962-76 «Соединители электрические. Термины и определения» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 24622-91 «Пластмассы. Определение твердости. Твердость по Роквеллу» ГОСТ 28216-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Db и руководство : Влажное тепло, циклическое (12 + 12 часовой цикл)» ГОСТ 28218-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Еd : Свободное падение» ГОСТ 7396.1-89 «Соединители электрические штепсельные бытового и аналогичного назначения. Основные размеры» ГОСТ 8594-80 «Коробки для установки выключателей и штепсельных розеток при скрытой электропроводке. Общие технические условия» ГОСТ Р 50043.2-92 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Частные требования для соединительных устройств с винтовыми зажимами» ГОСТ Р 51322.2.6-99 «Соединители электрические штепсельные бытового и аналогичного назначения. Часть 2-6. Дополнительные требования к розеткам с выключателями с блокировкой для стационарных установок и методы испытаний» ГОСТ Р 51328-99 «Устройства защитного отключения переносные бытового и аналогичного назначения, управляемые дифференциальным током, без встроенной защиты от сверхтоков (УЗО -ДП). Общие требования и методы испытаний» ГОСТ Р МЭК 60227-7-98 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 7. Кабели гибкие экранированные и неэкранированные с двумя или более токопроводящими жилами» ГОСТ Р МЭК 60245-5-97 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 5. Лифтовые кабели» ГОСТ Р МЭК 60227-2-99 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 2. Методы испытаний» ГОСТ Р 51325.1-99 «Соединители электрические бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний» ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ Р МЭК 60227-3-2002 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели без оболочки для стационарной прокладки» ГОСТ Р МЭК 60245-2-2002 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Методы испытаний» ГОСТ Р МЭК 61032-2000 «Защита людей и оборудования, обеспечиваемая оболочками. Щупы испытательные» ГОСТ Р МЭК 61140-2000 «Защита от поражения электрическим током. Общие положения по безопасности, обеспечиваемой электрооборудованием и электроустановками в их взаимосвязи» ГОСТ Р МЭК 60245-3-97 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели с нагревостойкой кремнийорганической изоляцией» ГОСТ Р МЭК 60245-6-97 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели для электродной дуговой сварки» ГОСТ Р МЭК 60245-7-97 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели с нагревостойкой этиленвинилацетатной резиновой изоляцией» ГОСТ Р 51686.1-2000 «Соединительные устройства. Требования безопасности к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 мм кв.» ГОСТ Р ИСО 2859-1-2007 «Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества» ГОСТ Р МЭК 60245-4-2008 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 4. Шнуры и гибкие кабели» ГОСТ Р МЭК 60245-8-2008 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 8. Шнуры для областей применения, требующих высокой гибкости» ГОСТ Р МЭК 60227-5-2009 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 5. Гибкие кабели (шнуры)» ГОСТ Р МЭК 60227-1-2009 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования» ГОСТ Р МЭК 60245-1-2009 «Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 1. Общие требования» ГОСТ Р 50827.1-2009 «Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 1. Общие требования» ГОСТ Р 50571.3-2009 «Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током» ГОСТ Р МЭК 60227-6-2010 «Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 6. Лифтовые кабели и кабели для гибких соединений» ГОСТ Р 54103-2010 «Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.5-92 «Государственная система стандартизации Российской Федерации. Общие требования к построению, изложению, оформлению и содержанию стандартов» ГОСТ Р 51322.1-99 «Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний» Федеральный закон 184-ФЗ «О техническом регулировании»
